Type de produit	Téléviseur LCD
Taille de l'écran	37 pouces
Résolution	1366 x 768 pixels
Technologie d'affichage	LCD avec rétroéclairage CCFL
Alimentation électrique	AC 100-240V, 50/60Hz
Dimensions approximatives	90,2 x 63,6 x 20,5 cm (avec pied)
Poids	25 kg
Connectivité	HDMI, VGA, RCA, S-Video, sortie audio
Fonctions principales	Mode cinéma, mode sport, réglage automatique de la luminosité
Entretien et nettoyage	Utiliser un chiffon doux et sec, éviter les produits chimiques agressifs
Pièces détachées et réparabilité	Disponibilité de pièces pour réparation, consulter un technicien agréé
Sécurité	Ne pas exposer à l'humidité, utiliser sur une surface stable
Informations générales	Compatible avec les normes de diffusion DVB-T, DVB-C

FOIRE AUX QUESTIONS - 37LP1R LG-GOLDSTAR

Que faire si l'écran de la télévision LG-GOLDSTAR 37LP1R reste noir ?

Vérifiez d'abord que la télévision est bien allumée. Assurez-vous également que les câbles HDMI ou autres connexions sont correctement branchés. Si le problème persiste, essayez de réinitialiser le téléviseur en débranchant l'alimentation pendant quelques minutes.

Comment régler le son de ma télévision LG-GOLDSTAR 37LP1R ?

Utilisez la télécommande pour accéder au menu des paramètres audio. Vous pouvez ajuster le volume, choisir un mode audio, ou vérifier les connexions des haut-parleurs externes si nécessaire.

Pourquoi ma télévision LG-GOLDSTAR 37LP1R ne capte-t-elle pas les chaînes ?

Assurez-vous que l'antenne est correctement connectée et orientée. Effectuez une recherche de chaînes dans le menu des paramètres. Si vous utilisez le câble, vérifiez que le service est actif.

Comment connecter mon LG-GOLDSTAR 37LP1R à Internet ?

Si votre modèle prend en charge le Wi-Fi, accédez au menu des paramètres réseau et sélectionnez votre réseau Wi-Fi. Entrez le mot de passe si nécessaire. Pour une connexion par câble, branchez simplement un câble Ethernet dans le port réseau.

Que faire si la télécommande de ma LG-GOLDSTAR 37LP1R ne fonctionne pas ?

Vérifiez si les piles de la télécommande sont encore chargées. Essayez de remplacer les piles. Si la télécommande ne répond toujours pas, essayez de contrôler la télévision à l'aide des boutons situés sur l'appareil.

Comment mettre à jour le logiciel de ma LG-GOLDSTAR 37LP1R ?

Accédez au menu des paramètres et recherchez l'option 'Mise à jour du logiciel'. Assurez-vous que le téléviseur est connecté à Internet. Suivez les instructions pour télécharger et installer la dernière mise à jour.

La qualité d'image de ma LG-GOLDSTAR 37LP1R est médiocre. Que faire ?

Vérifiez les paramètres d'image dans le menu des paramètres. Assurez-vous que la source de votre contenu est de bonne qualité. Vous pouvez également essayer d'ajuster la luminosité, le contraste et la netteté.

Comment réinitialiser ma LG-GOLDSTAR 37LP1R aux paramètres d'usine ?

Allez dans le menu des paramètres, puis sélectionnez 'Réinitialiser' ou 'Réinitialisation d'usine'. Suivez les instructions à l'écran pour confirmer la réinitialisation.

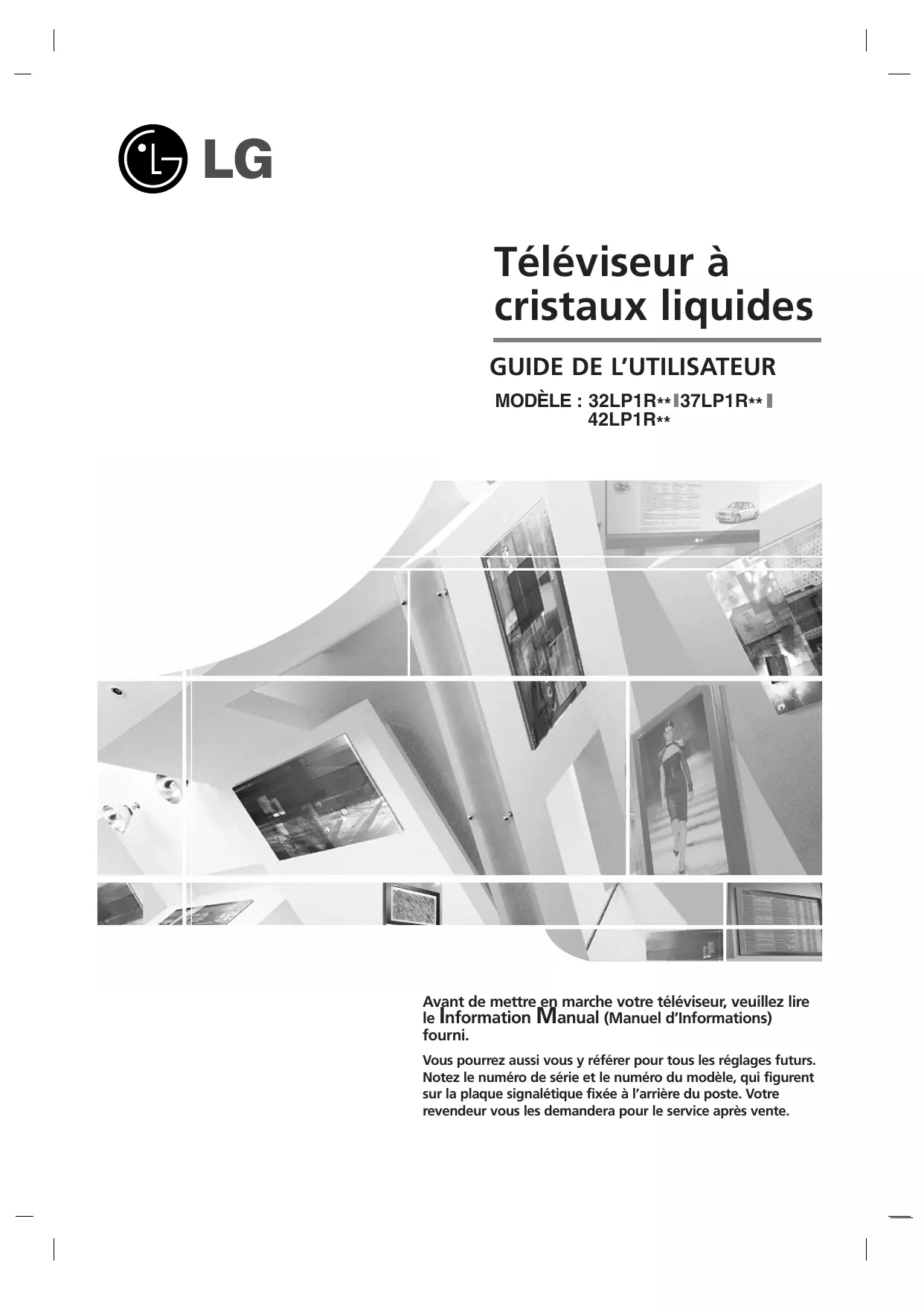

MODE D'EMPLOI 37LP1R LG-GOLDSTAR

Téléviseur à cristaux liquides

GUIDE DE L'UTILISATEUR

MODÈLE : 32LP1R | 37LP1R | 42LP1R

Avant de mettre en marche votre téléviseur, veuillez lire le Information Manual (Manuel d'Informations) fourni.

Vous pourrez aussi vous y référer pour tous les réglages futurs. Notez le numéro de série et le numéro du modèle, qui figurent sur la plaque signalétique fixée à l'arrière du poste. Votre revendeur vous les demandera pour le service après-vente.

Table des matières

2 Accessoires 5 Commandes 6 Options de connexion 7 Fonctions des touches de la télécommande 9 Socle pivotant (en option)

Installation

10 Raccordements de base 11 Branchements d'un équipement externe 11 Raccordement à une antenne 12 Branchement d'un magnétoscope 14 Branchement d'un DVD 16 Branchement d'un STB (Boîtier décodeur) 17 Branchement de la télévision par câbles 18 Branchement d'une source externe AC 18 Prise pour écouteurs 19 Branchement d'un PC 20 Résolution de l'écran disponible 20 Raccordement du cordon d'alimentation

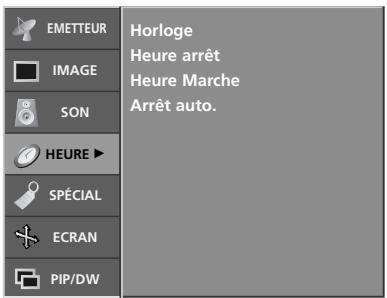

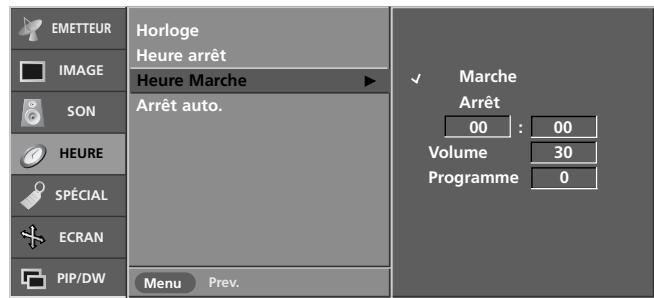

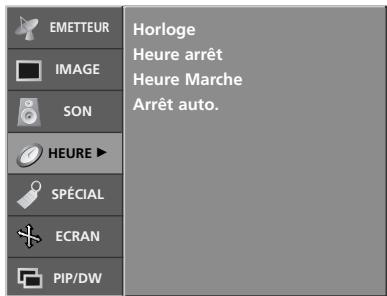

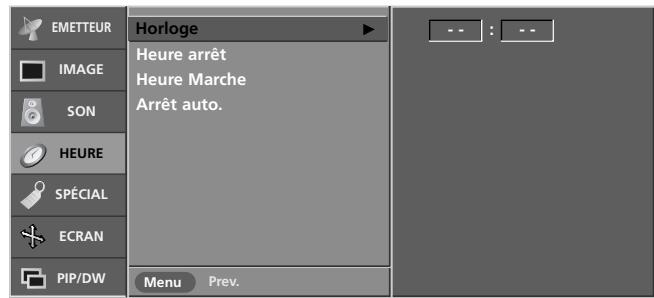

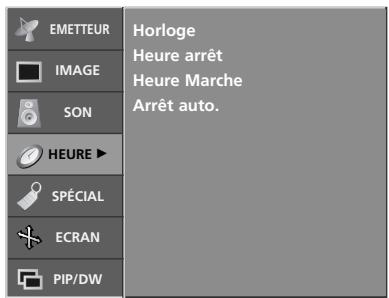

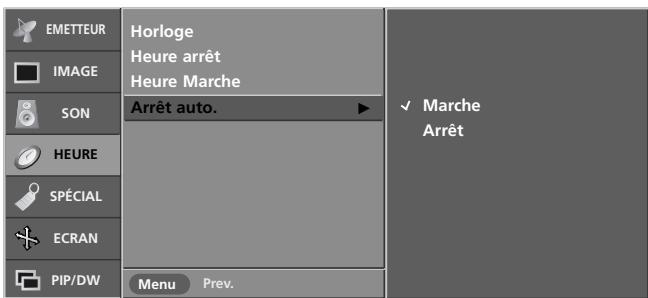

Menu HEURE

21 Mise sous/hors tension du téléviseur 21 Réglage du volume 21 Sélection des programmes 21 Sélection de la langue pour l'affichage écran 22 Mode de réglage de l'affichage à l'écran 23 Programmation automatique 24 Programmation manuelle 25 Réglage de précision 26 Affectation d'un nom à une chaîne 27 Édition des programmes 28 Chaînes préférences 28 Table des programmes 29 PSM (Mémorisation des paramètres de l'image) 29 CSM (Colour Status Memory - mémorisation statu) 30 xD Fonction 30 ACM (Gestion de la couleur active) 31 sRGB 31 Réglage manuel de l'image 32 SSM (Sound Status Memory) 32 BBE 33 Contrôle automatique du volume (AVL) 33 Réglage manuel du son 34 Haut-parleurs TV 35 I/II 36 Configuration de l'horloge 36 Minuteur de mise en marche/arrêt 37 Arrêt auto. 37 Mise en veille

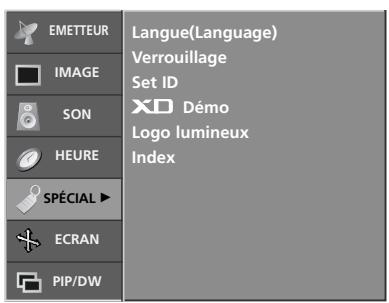

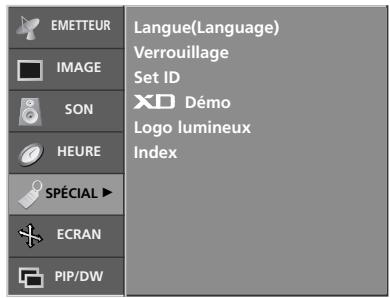

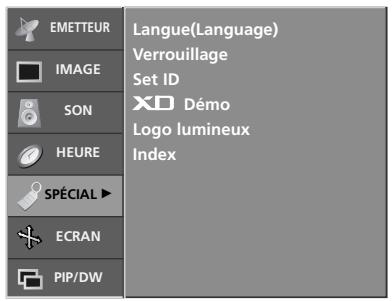

Menu SPECIAL

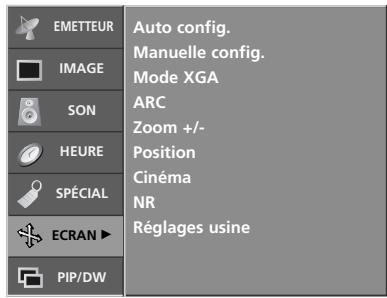

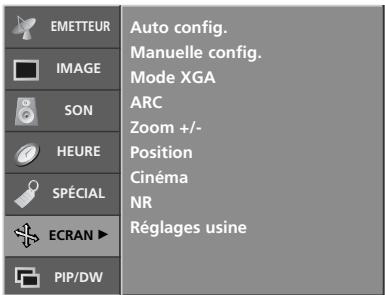

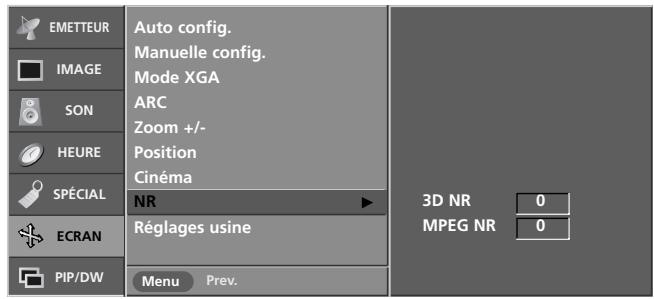

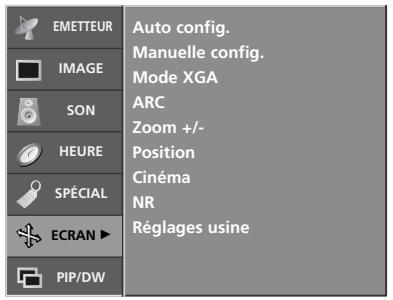

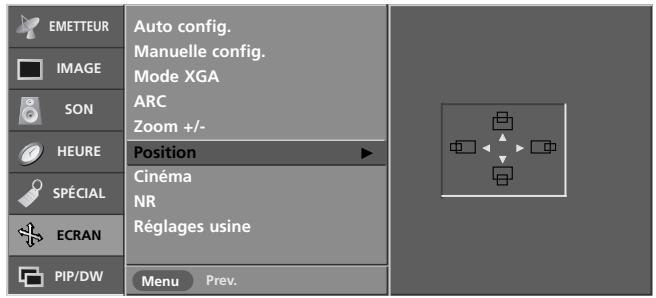

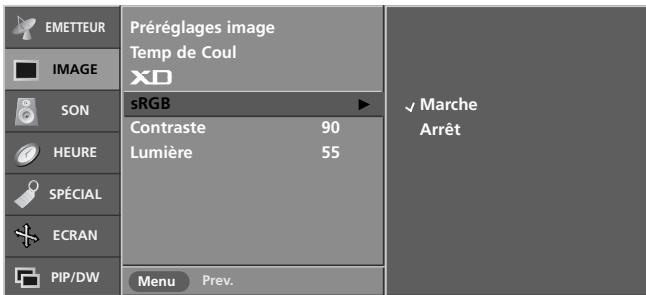

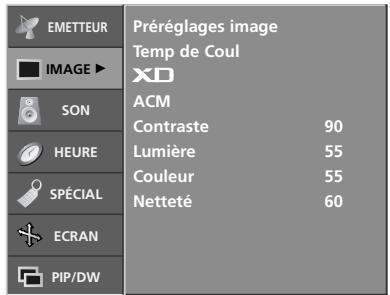

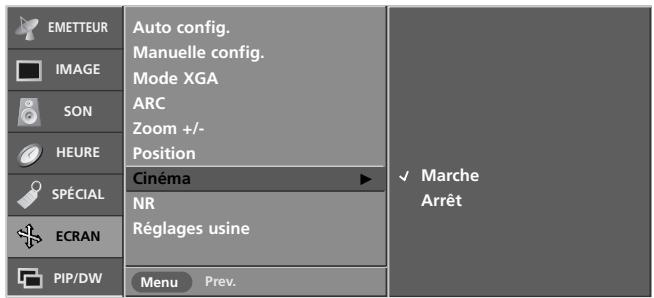

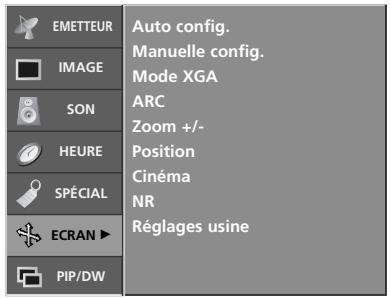

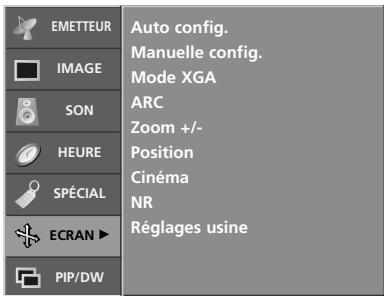

Menu ECRAN

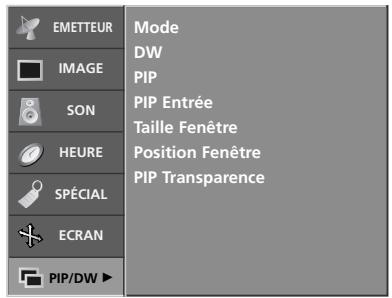

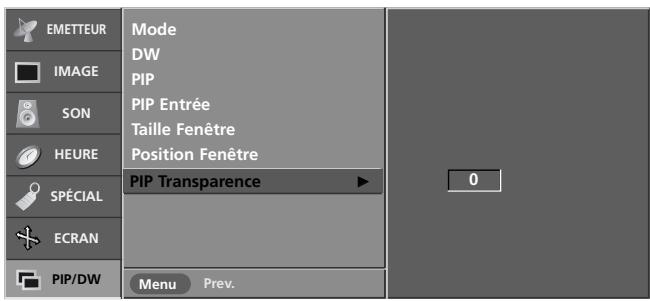

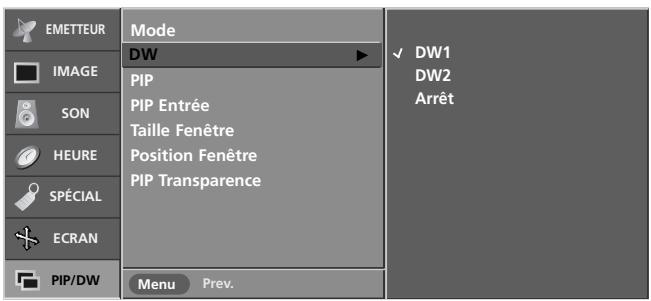

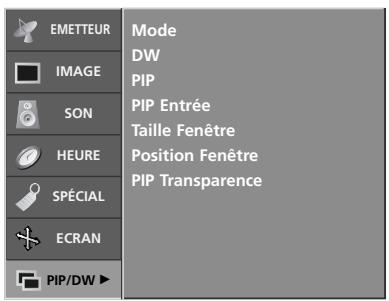

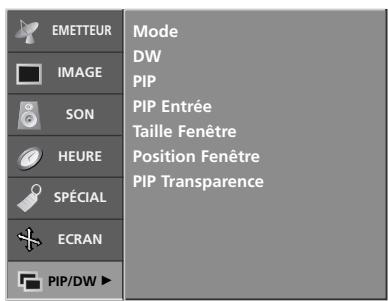

Menu PIP (Image dans l'image)/DW (Double fenêtre)

Télétexte

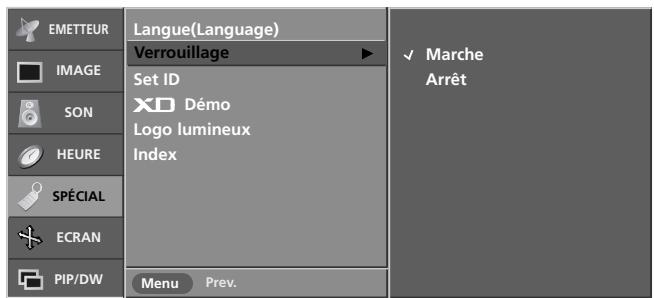

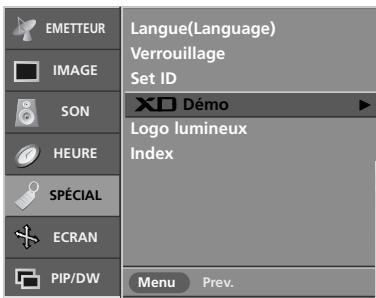

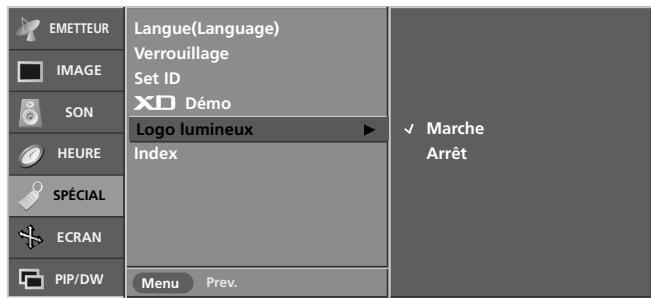

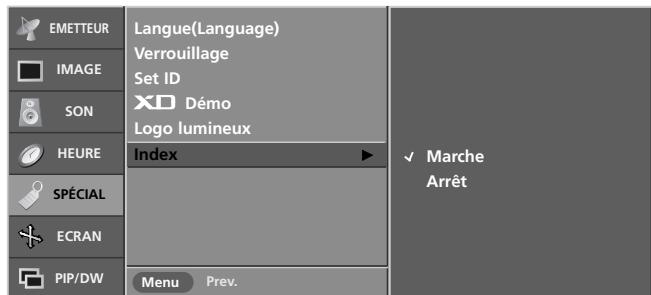

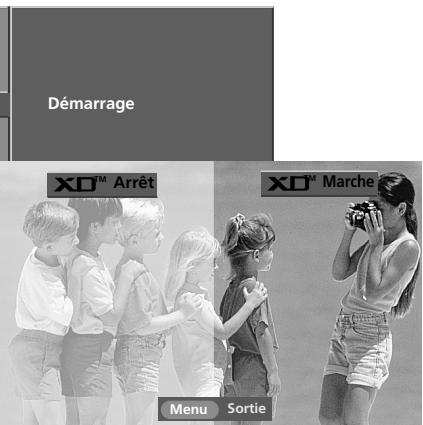

38 Child Lock 38 Demo 39 Lightning Logo (Illumination logo) 39 Lightning Index (Index lumineux)

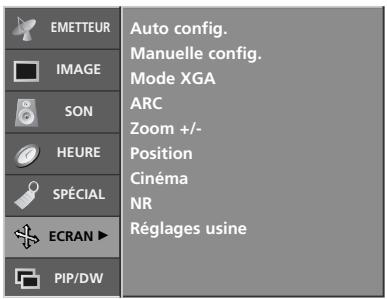

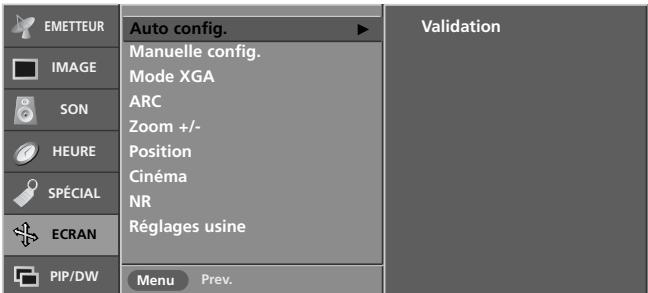

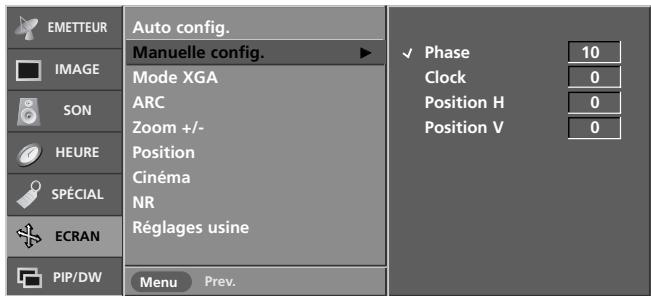

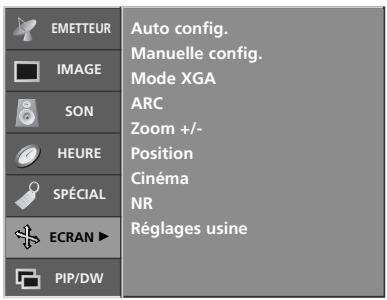

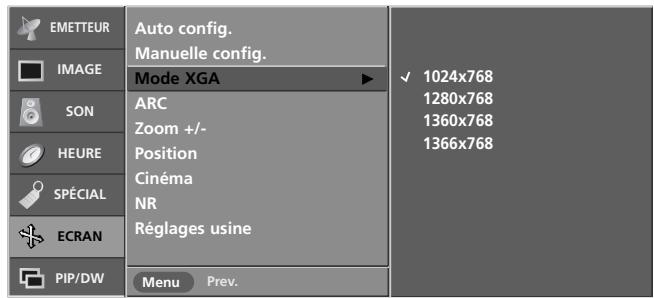

40 Auto Configure 40 Manuelle config. 41 Mode XGA 41 Zoom de la taille de l'image 42 Format de l'image (ARC) 43 Position de l'écran 43 Cinéma 44 NR (Réduction du bruit) 44 Restauration des paramètres usine

45 Entrée de l'image principale 45 Visionnage en mode DW/PIP 46 Entrée PIP 47 Taille/Position Fenêtre 48 PIP Transparency

50 Pour activer/désactiver le télétexte 50 Texte SIMPLE 50 Texte TOP (en option) 51 FASTEXT 51 Fonctions télétexte spéciales

Référence

52 Conseils de dépannage 53 Spécifications du produit 54 Programmation de la télécommande 55 Codes de programmation 57 Codes IR 59 Installation du système de commande externe ; RS-232C

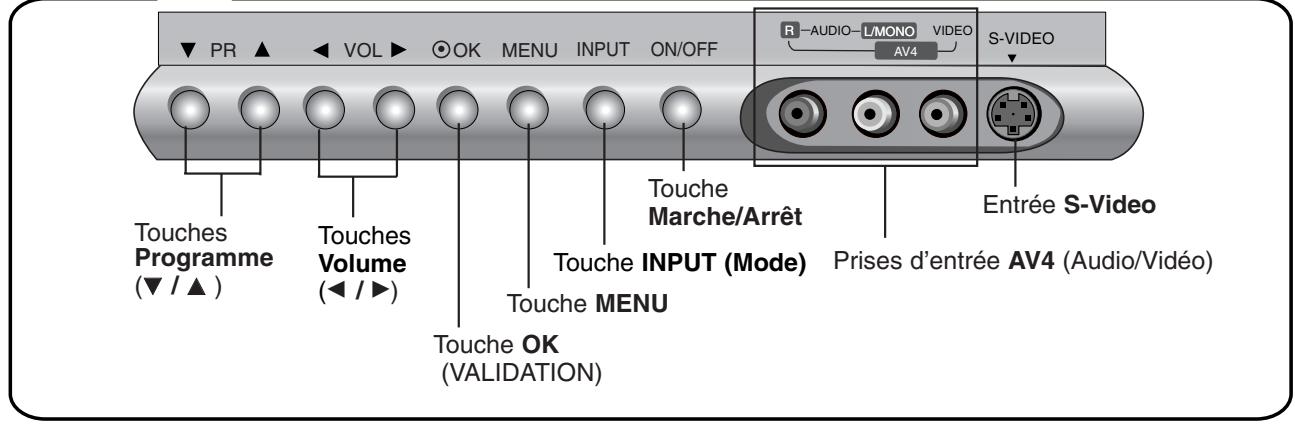

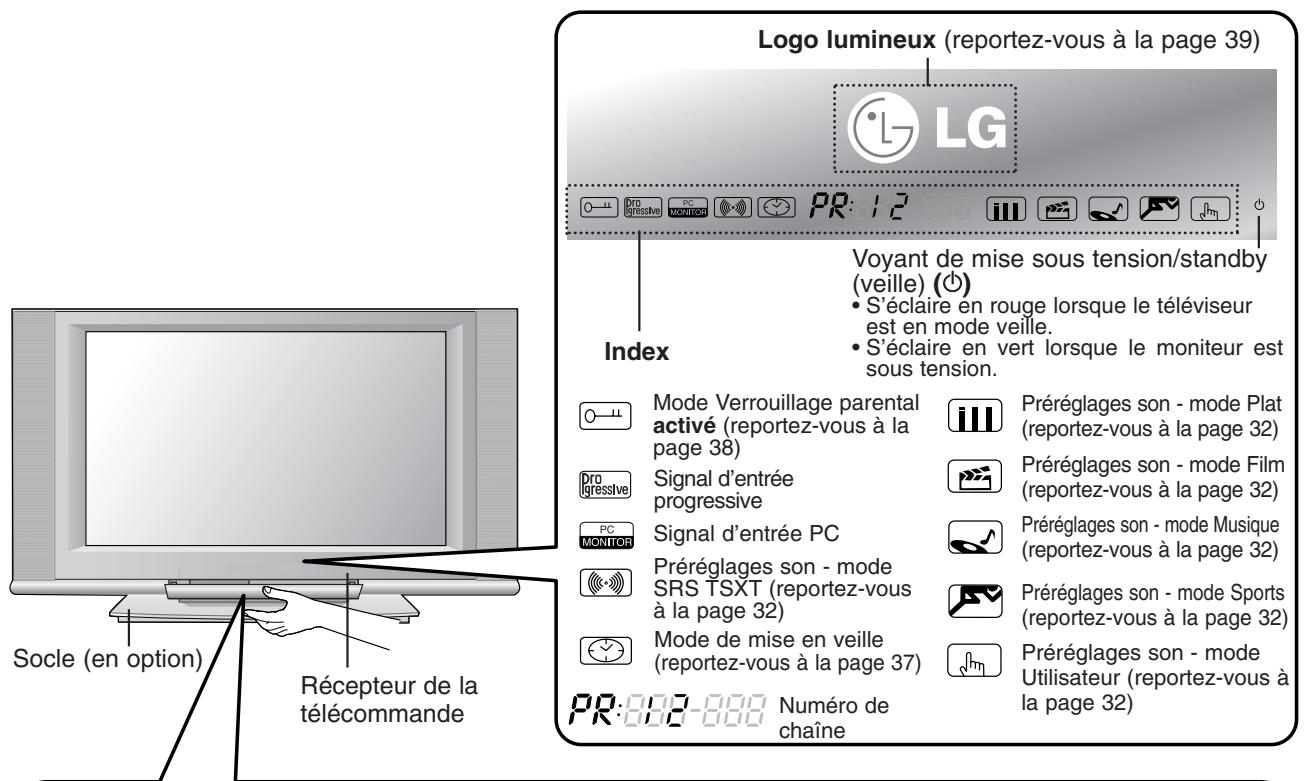

• Le schéma ci-dessous est une représentation simplifiée de la façade.
• Le matériel représenté peut être quelque peu différent de votre téléviseur.

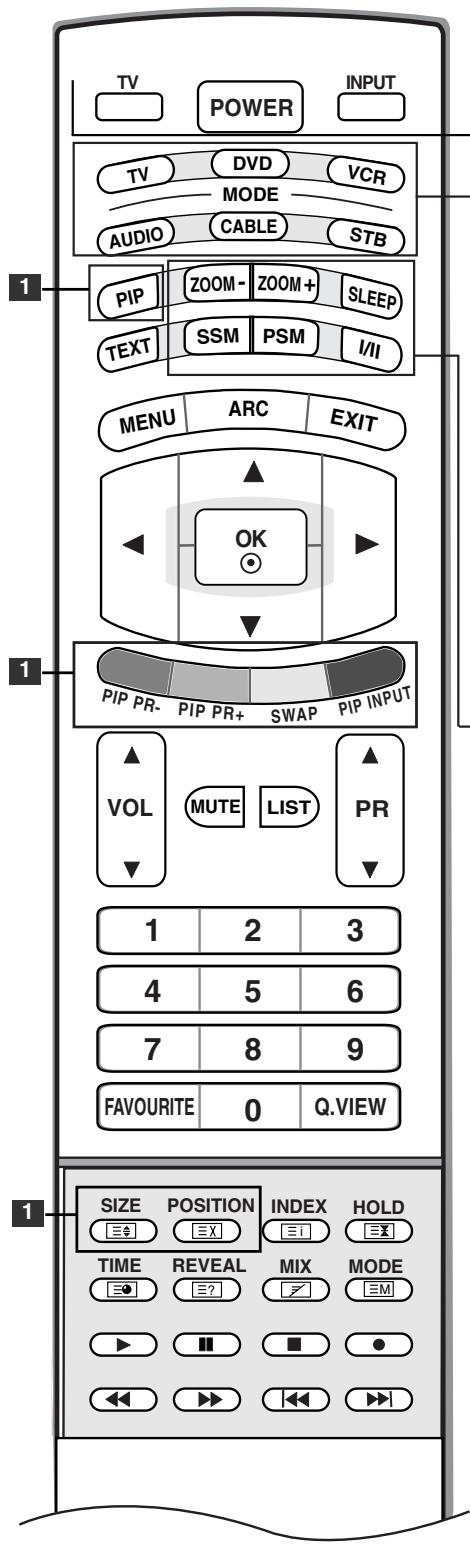

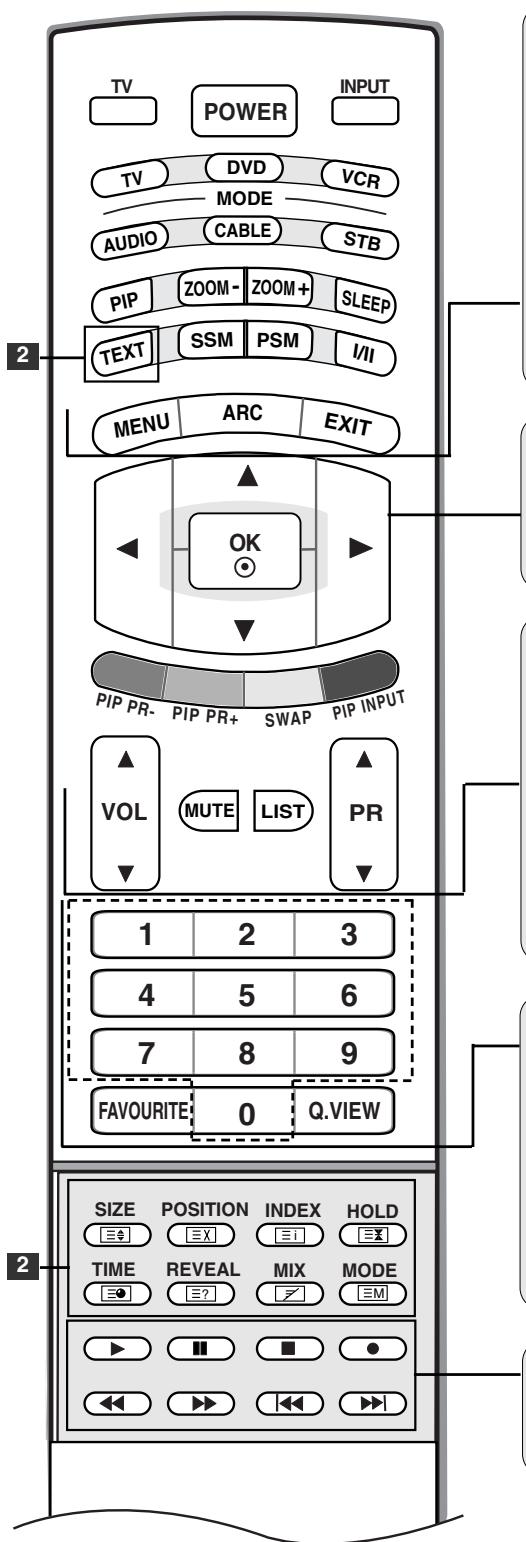

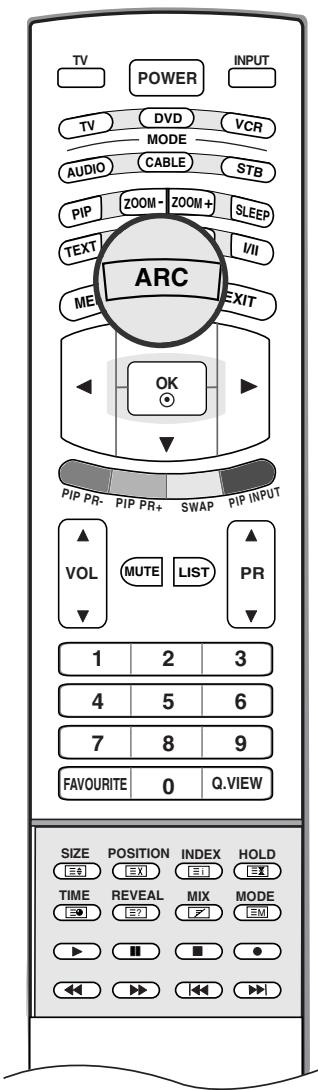

Fonctions des touches de la télécommande

Cette touche permet de revenir au mode TV à partir de n'importe quel mode.

Permet de mettre l'appareil sous tension lorsqu'il est en mode veille et de le mettre hors tension pour passer en mode veille.

Si vous appuyez une fois sur cette touche, le mode OSD s'affichera à l'écran comme indiqué sur le schéma ci-contre. Appuyez sur les touches /, puis sur la touche OK pour sélectionner la source d'entrée de votre choix (TV, AV1, AV2, AV3, AV4, S-Video, Component, DVI PC/DVI DTV, ou HDMI PC/HDMI DTV).

Mode (MODE)

Permet de sélectionner les modes de fonctionnement à distance : TV, DVD, MAGNETOSCOPE, AUDIO, CÂBLE ou STB

1 Boutons

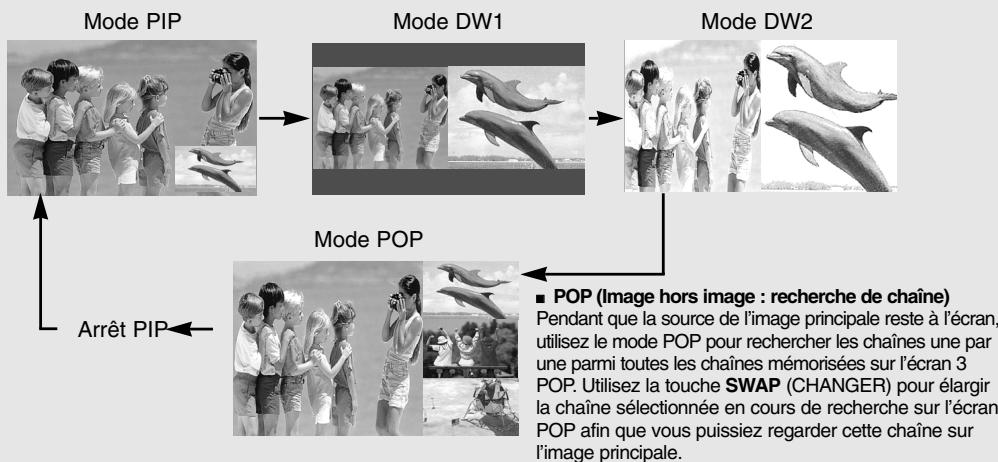

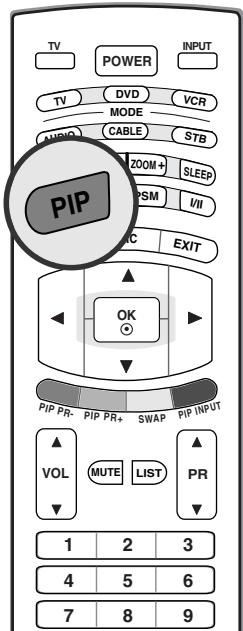

PIP (voir page 46)

L'imageée conduire passe en mode PIP, DW, POP ou Arrêt.

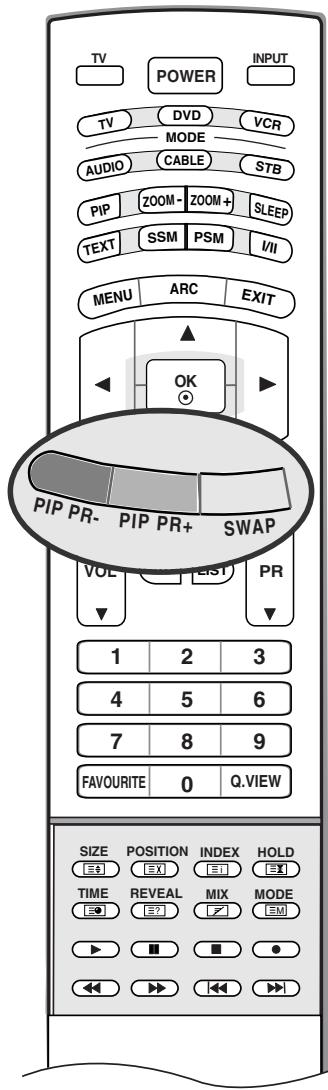

PIP PR - I+ (voir page 49)

sélectionne un programme pour la sous-image.

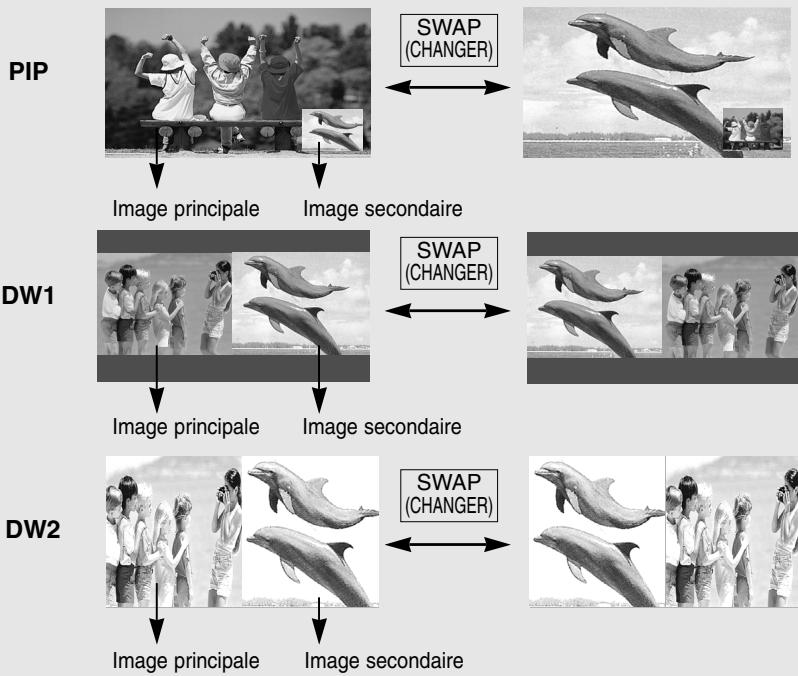

SWAP (voir page 49)

permet de basculer de l'image principale à la sous-image.

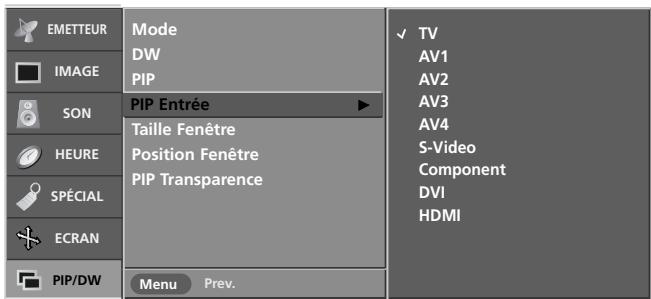

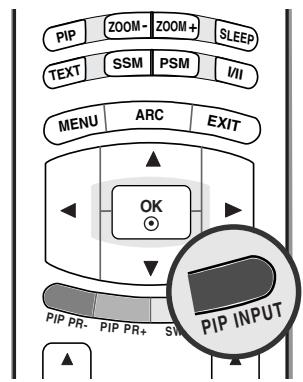

PIP INPUT (voir page 46)

Sélectionne le mode d'entrée de la sous-image.

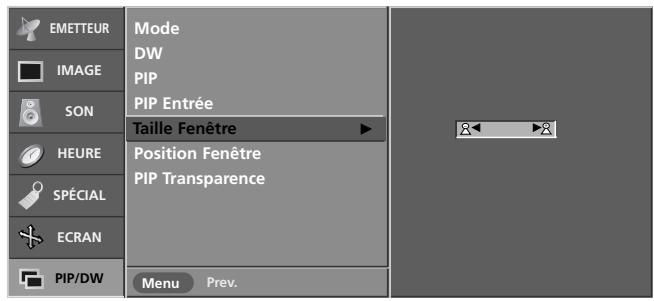

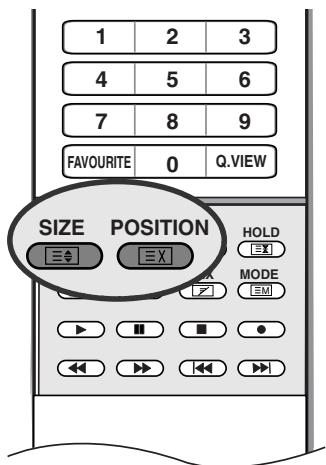

SIZE (voir page 47)

ajuste la taille de la sous-image.

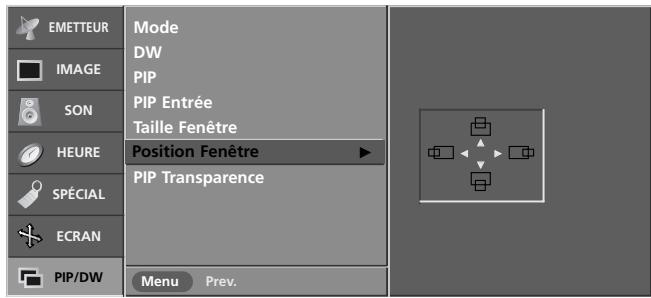

POSITION (voir page 47)

déplace la sous-image vers △ / ▽ ou en direction de △ / ▹.

Touches colorées : ces touches sont utilisées pour le télétexte (uniquement pour les modèles TÉLÉTEXTE) ou pour l'édition des programmes.

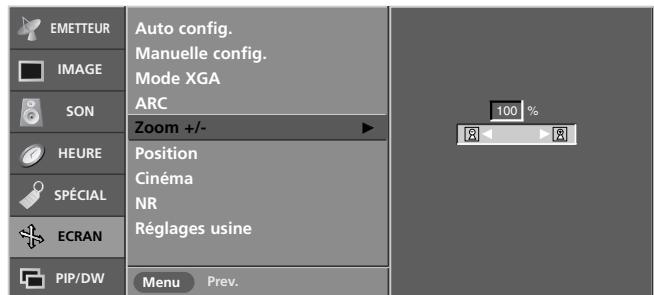

agrandit ou réduit la taille de l'image principale.

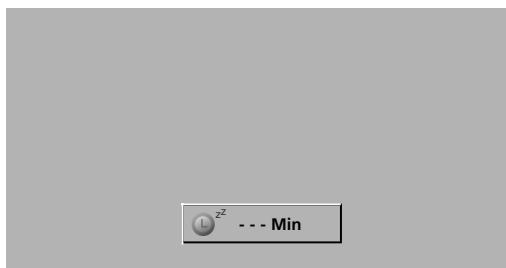

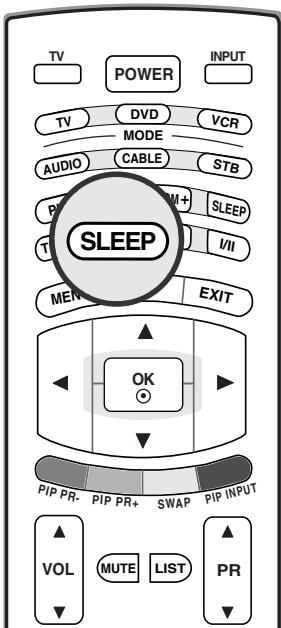

SLEEP (mise en VEILLE)

Permet d'activer la mise en veille (voir page 37).

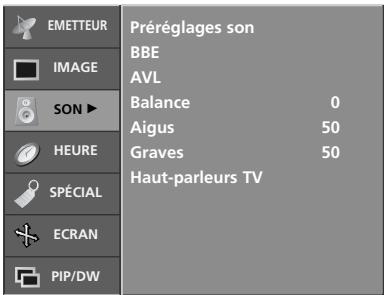

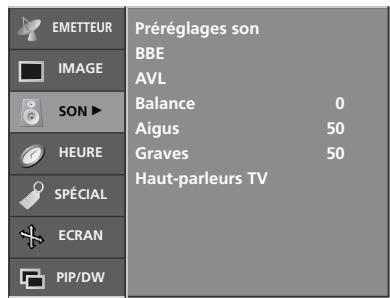

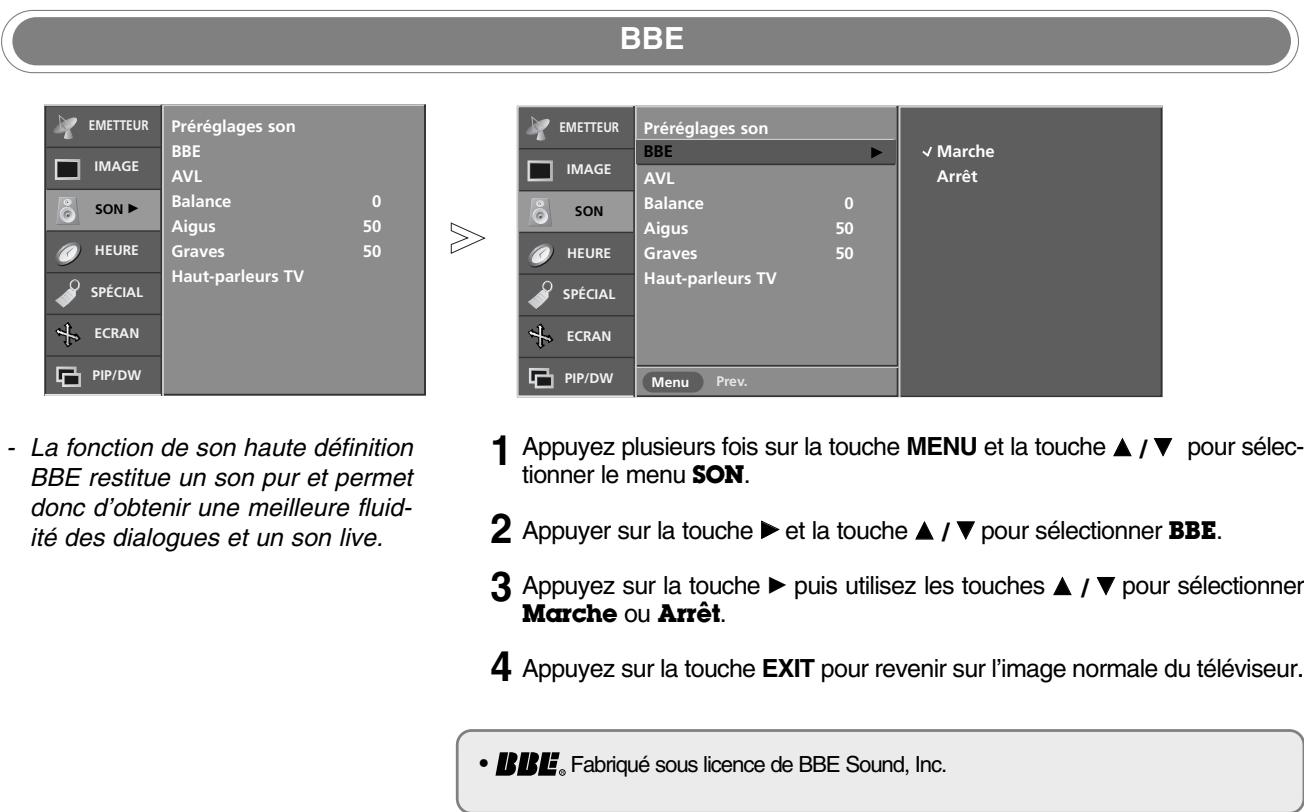

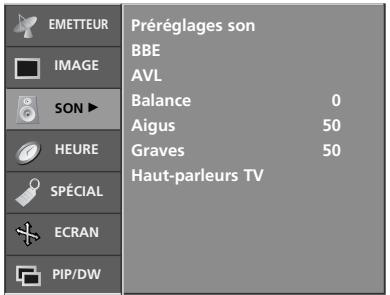

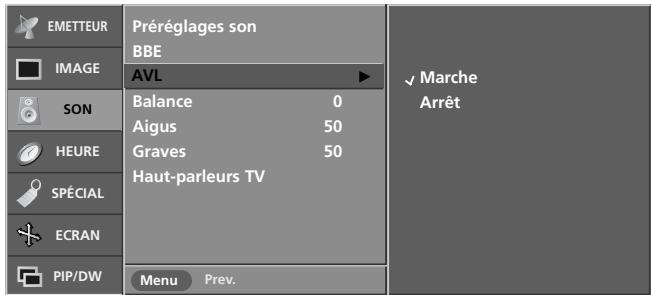

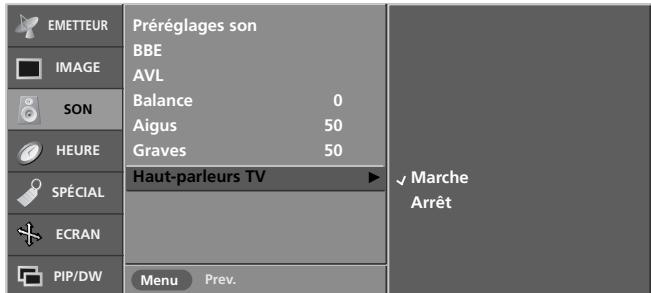

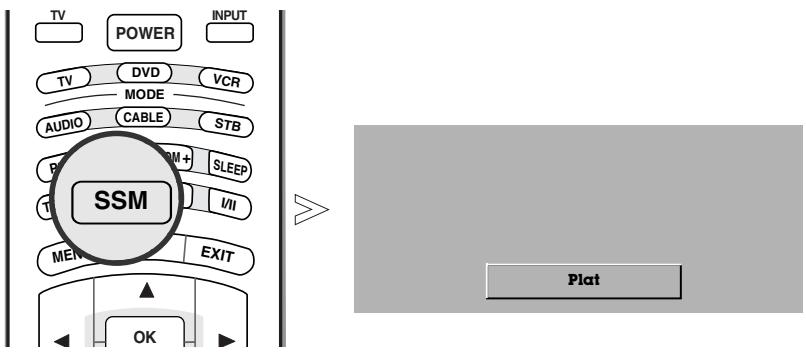

Préglages son (SSM - Mémorisation des paramètres du son)

Cette fonction vous rappelle vos réglages de son favoris (voir page 32).

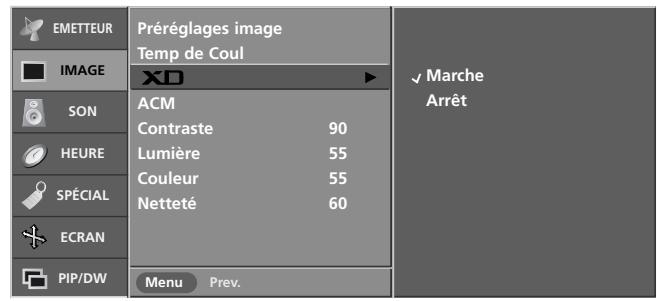

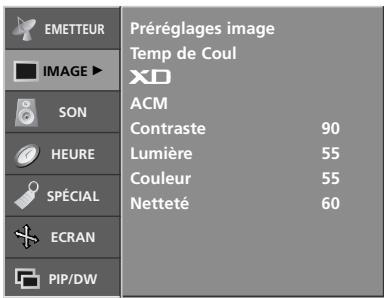

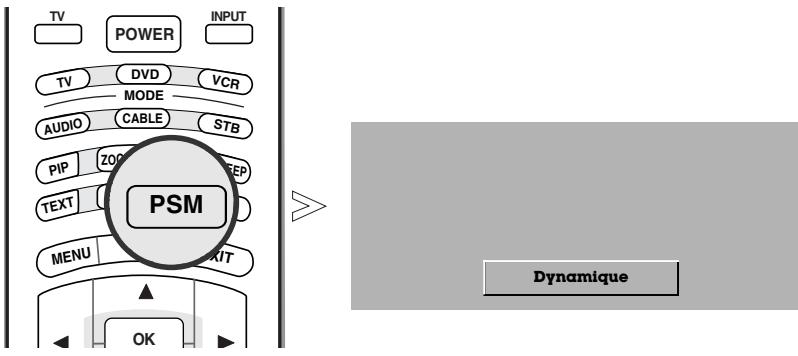

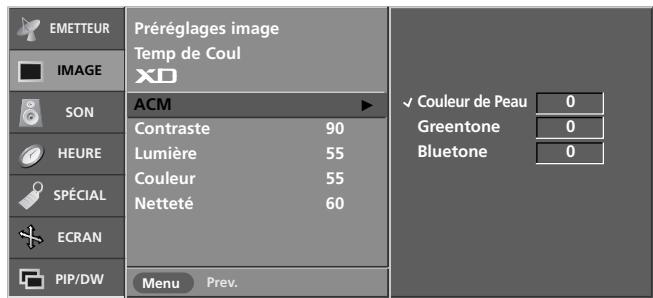

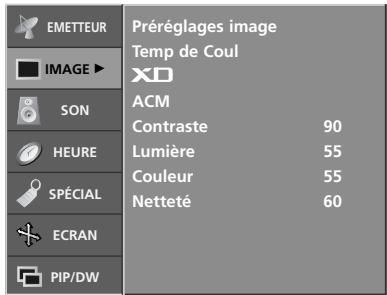

Préréglages image (PSM - Mémorisation des paramètres de l'image)

Cette fonction vous rappelle vos réglages d'images favoris (voir page 29).

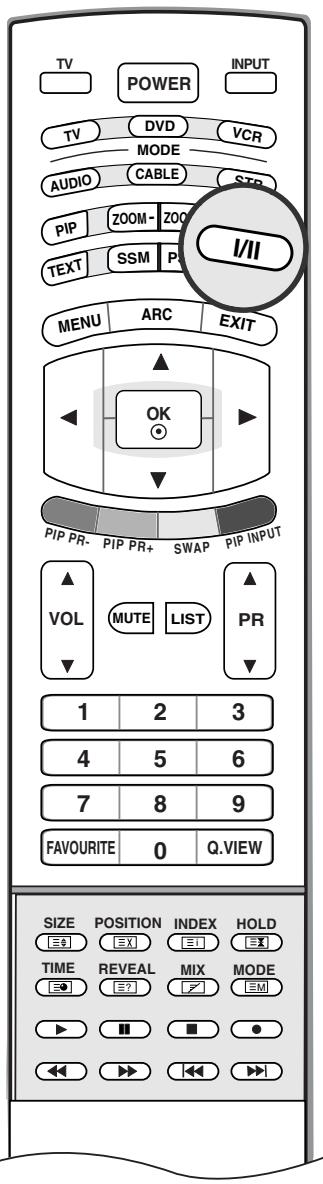

• Permet de sélectionner la sortie du son.

2 Touches du télétexte

Ces touches sont utilisées pour le télétexte.

Pour de plus amples détails, veuillez vous reporter à la section 'Télétexte' (page 50).

Permet de sélectionner un menu.

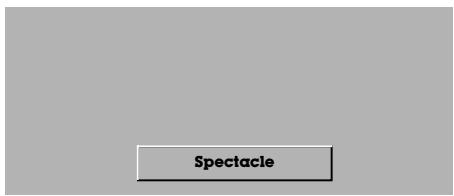

Permet de sélectionner le format d'image de votre choix (voir page 42).

EXIT (SORTIE)

Efface tous les affichages à l'écran et retourne au mode de visionnage du téléviseur à partir de n'importe quel menu.

Permet de sélectionner ou de régler un élément dans un menu.

Validez votre sélection ou affichez le mode en cours.

VOL (volume) ▲ / ▼

Permet de régler le volume.

MUTE (sourdine)

Permet de couper ou de remettre le son.

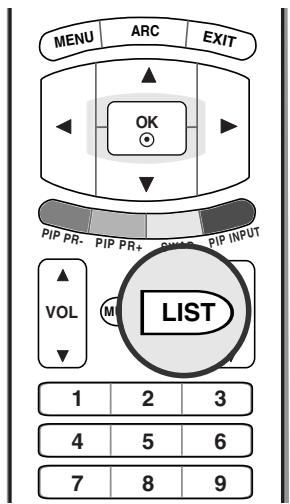

Affiche la liste des programmes. (Voir page 28).

Permet de sélectionner un programme.

Touches numériques : de 0 à 9

• Permettent de sélectionner un programme.
• Permettent de sélectionner des éléments numérotés dans un menu.

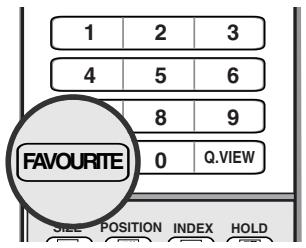

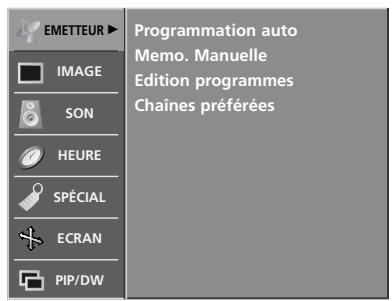

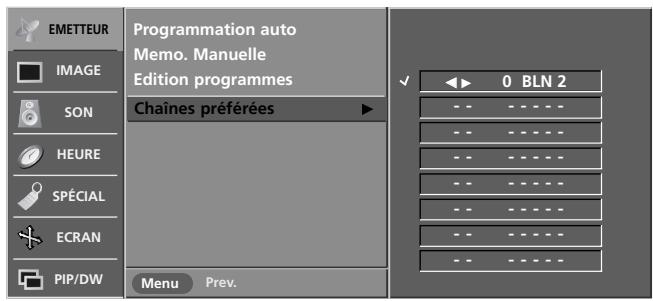

Permet d'afficher vos chaînes préférées (reportez-vous à la page 28).

Permet de revenir au programme visionné précédemment.

Touches VCR (magnétoscope)/dvd

Ces touches permettent de commander un magnétoscope ou un lecteur DVD LG.

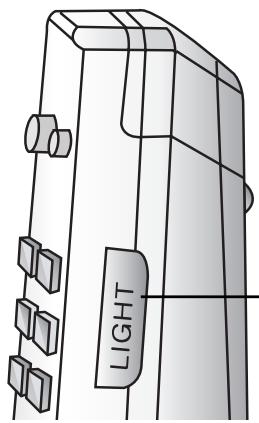

LIGHT (illumination)

Permet d'illuminer les touches de la télécommande.

Insertion des piles

1. Ouvrez le capot du compartiment à piles à l'arrière de la télécommande. 2. Insérez deux piles de 1,5 V de type AA (alcalines) en respectant les symboles de polarité (+ avec +, - avec -). Ne mélangez pas des piles usagées avec des piles neuves. 3. Refermez le capot.

• Utilisez la télécommande à 7 mètres de distance et dans un angle de 30 degrés (gauche / droite) à l'intérieur du champ de l'unité réceptrice.
• Veillez à ne pas jeter les piles usagées mais à utiliser les moyens de recyclage afin de protégger l'environnement.

Socle pivotant (en option)

• Le socle vous permet de faire pivoter votre téléviseur de à gauche ou à droite; vous bénéficierez ainsi d'un meilleur champ visuel.

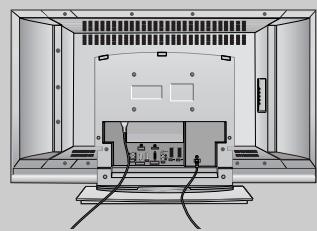

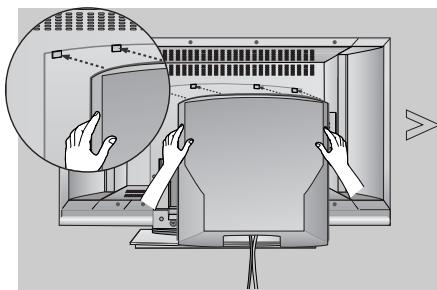

Raccordements de base

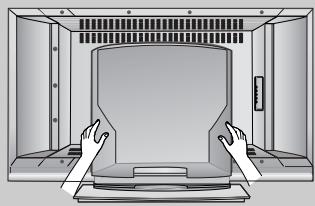

1 Tenez la couverture du panneau arrêté avec les deux mains puis tirez-la vers vous.

2 Raccordez les câbles. Après avoir soigneusement raccordé les câbles, disposez-les dans le support prévu à cet effet (en option).

Pour raccorder d'autres équipements, reportez-vous à la section Branchements d'un équipement externe.

3 Refermez la couverture du panneau arrière en insérant les encoches dans les orifices.

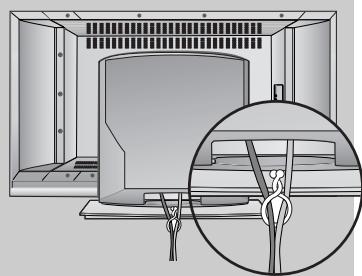

Faites passer les câbles dans l'ouverture arrière de l'appareil, puis fixez-les en utilisant l'attache de fixation.

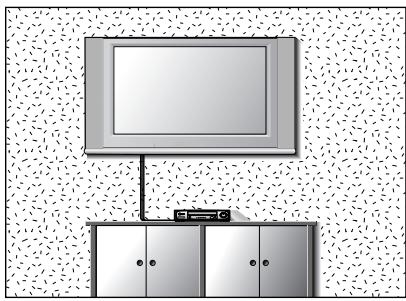

Montage au mur : installation horizontale

Afin de permettre une aération suffisante, l'espace minimum requis est de 10 cm de chaque côté et derrière le mur. Vous trouvez les instructions détaillées de l'installation chez votre revendeur ; reportez-vous également au Guide de configuration et d'installation de l'interface de montage au mur.

Installation du socle

Afin de permettre une aération suffisante, l'espace minimum requis est de 10 cm de chaque côté et derrière le mur.

Branchements d'un équipement externe

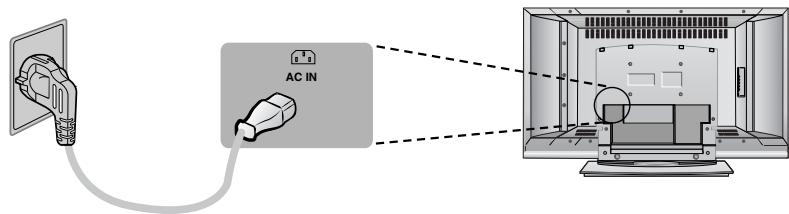

Ne jamais brancher le cordon d'alimentation avant d'avoir terminé de raccorder tous les équipements pour ne pas endommager l'appareil.

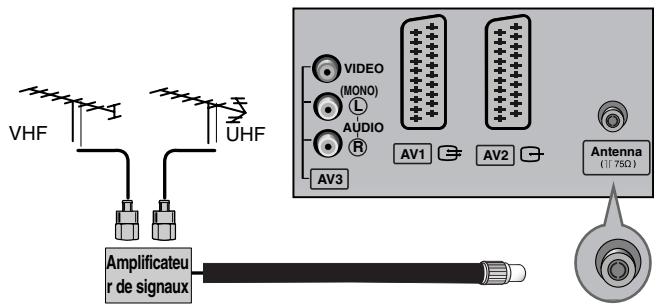

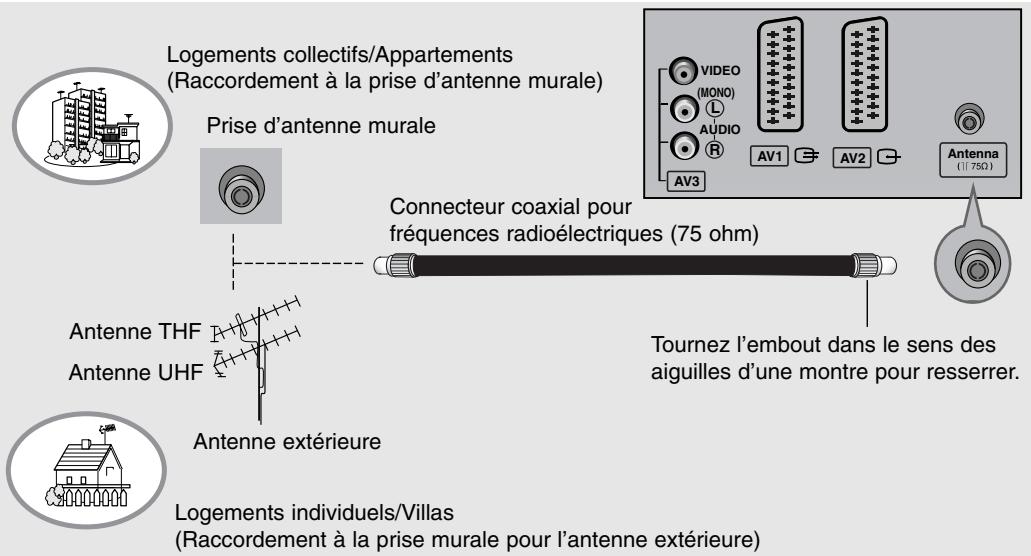

Raccordement à une antenne

• Afin d'obtenir la meilleure qualité d'image, réglez la direction de l'antenne.
• Le câble et le convertisseur d'antenne ne sont pas fournis.

• Pour recevoir une image de qualité dans les zones où les signaux se reçoivent mal, installez sur l'antenne un amplificateur de signaux comme indiqué sur le schéma de droite.
• Pour acheminer le signal dans deux branchements de télévision, veuillez utiliser un diviseur.

Branchement d'un magnétoscope

• Afin d'éviter de possibles interférences, veillez à laisser une distance suffisante entre le magnétoscope et le téléviseur.
• Tout particulièrement dans le cas de l'image figée d'un magnétoscope. Il se peut que l'utilisation du format 4:3 entraîne une rémanence de l'image sur l'écran.

Raccordement avec un câble d'antenne

Raccordez la prise ANT OUT du magnétoscope à la prise Antenna du téléviseur. Raccordez le cable d'antenne à la prise ANT IN du magnétoscope. 3 Appuyez sur la touche PLAY (LECTURE) du magnétoscope, puis trouvez le canal ajustat entre le téléviseur et le magnétoscope pour pouvoir regarder la télévision.

Raccordement avec une prise Péritel

Magnétoscope

Raccordez la prise Péritel du magnétoscope à la prise Péritel AV1 du téléviseur. Veuillez utiliser le cable péritel blindo. 2 Insérez une cassette video dans le magnétoscope, puis appuyez sur la touche PLAY (LECTURE) du magnétoscope (reportez-vous au Mode d'emploi du magnétoscope). 3 Sélectionnez la source d'entrée AVI à l'aide de la touche INPUT de la télécommande.

• Si vous êtes connectés sur la prise péritel AV2, sélectionnez la source d'entrée AV2.
• Si vous magnétoscope émet un signal de commutation via les prises Peritel AV1 ou AV2, le téléviseur passera automatiquement à la source d'entrée AV1. Cependant, si vous voulez continuer le visionnage en mode TV, appuyez sur les touches PR ▲ / ▼ ou sur les touches numériques.
• Vous pouvez également enregistrer des programmes reçus par le téléviseur sur une cassette vidéo.
• Le type de signal RGB (les signaux rouge, vert et bleu) peut être sélectionné uniquement pour la prise Péritel AV1 ; la source d'entrée AV1 peut alors être reçue. Ces signaux sont par exemple transmis à travers un décodeur de télévision à péage, une console de jeux, un lecteur de CD photo, etc., et ce signal numérique peut être enregistré via la prise Péritel AV1.
• Si vous avez raccordé simultanément les prises Péritel AV1 et AV2, la source d'entrée AV2 est la seule à pouvoir être reçue.
• Dans la prise Péritel AV2, la sortie vidéo n'est pas disponible.

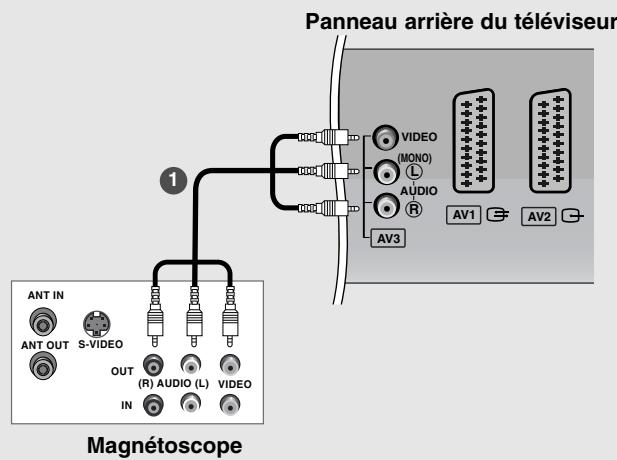

Raccordement avec un câble RCA

Raccordez les cables AUDIO/VIDEOS du magneto-scope aux prises AUDIO/VIDEOS du téléviseur. Veuillez respecter les couleurs des prises : (Vidéo = jaune, Audio gauche = blanc et Audio droit = rouge). Insérez une cassette video dans le magnétoscope, puis appuyez sur la touche PLAY (LECTURE) du magnétoscope (reportez-vous au Mode d'emploi du magnétoscope). 3 Sélectionnez la source d'entrée AV3 à l'aide de la touche INPUT de la télécommande. - Si vous étés connectés sur la prise AV4 située sur le panneau avant, Sélectionnez la source d'entrée AV4.

• Si vous avez un magnétoscope mono, raccordez le câble audio du magnétoscope à la prise AUDIO L/MONO du téléviseur.

Raccordement avec un câble s-video

Magnétoscope

Raccordez la prise de sortie S-VIDEO du magnétoscope à la prise d’entrée S-VIDEO du téléviseur. Lorsque vous raccordez un magnétoscope S-Video à la prise S-Video, la qualité de l’image est nettement améliorée. Raccordez les câbles AUDIO du magnétoscope aux prises AUDIO du téléviseur. 3 Insérez une cassette vidéo dans le magnétoscope, puis appuyez sur la touche PLAY (LECTURE) du magnétoscope (reportez-vous au Mode d’emploi du magnétoscope). 4 Sélectionnez la source d’entrée S-Video à l’aide de la touche INPUT de la télécommande.

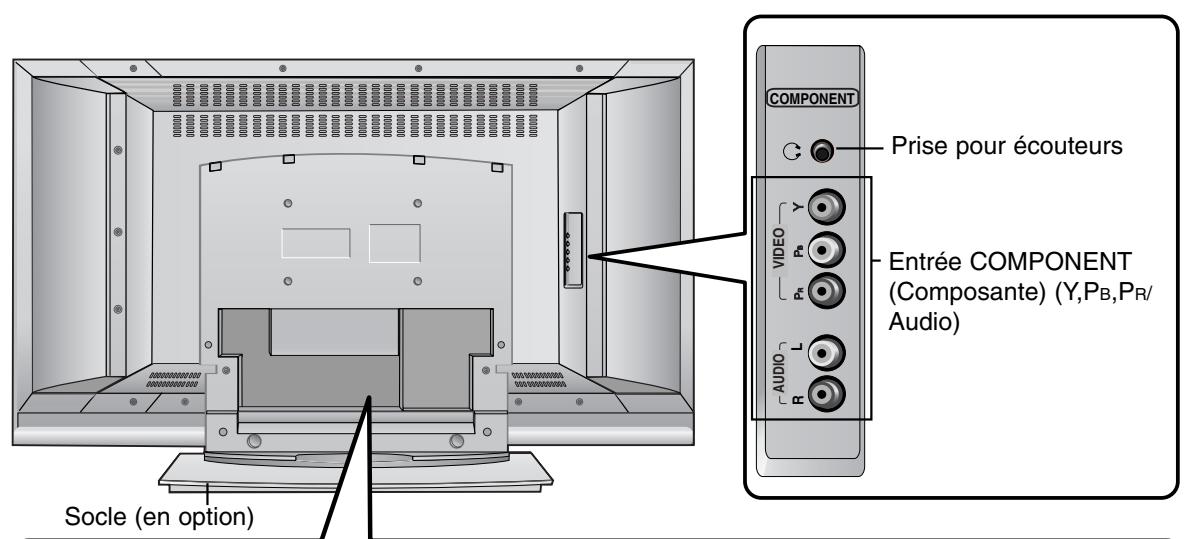

Raccordement avec un câble component (composante)

Face côté du téléviseur

Raccordez les prises de sortie vidéo (Y, PB, PR) du DVD sur les prises d’entrée COMPONENT VIDEO (Y, PB, PR) du téléviseur. Raccordez les sorties audio du DVD aux prises d’entrée COMPONENT AUDIO du téléviseur. 3 Mettez votre lecteur DVD sous tension, puis insérez un DVD. 4 Sélectionnez la source d’entrée Component à l’aide de la touche INPUT de la télécommande. 5 Reportez-vous au Manuel du lecteur DVD pour suivre les instructions de fonctionnement.

• Entrées vidéo composante

Vous pouvez améliorer la qualité de l'image en branchant le lecteur DVD sur les entrées vidéo composante, comme illustré ci-dessous.

Étrées video composante du télévisuer	Y	PB	PR
Sorties video du lecteur DVD	Y	Pb	Pr
	Y	B-Y	R-Y
	Y	Cb	Cr
	Y	PB	PR

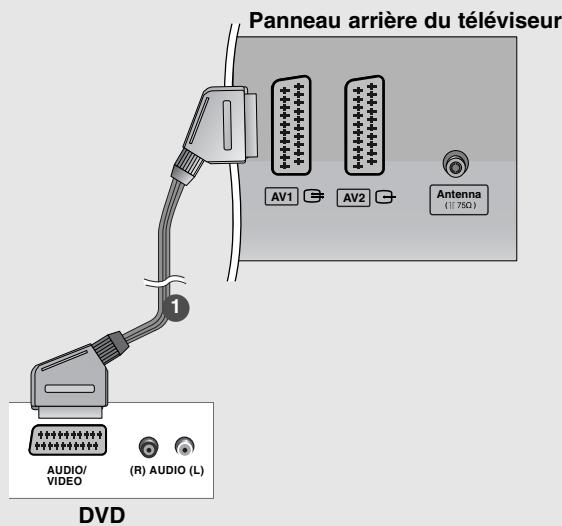

Raccordement avec un câble péritel

Raccordez prieste Peritel du DVD à la prise Peritel AV1 du télévisueur. Veuillez utiliser le cable Peritel blindo. Mettez votre lecteur DVD sous tension, puis insérez un DVD. 3 Sélectionnez la source d'entrée AVI à l'aide de la touche INPUT de la télécommande. - Si vous étés connectés sur la prise péritel AV2, selec-tionnez la source d'entrée AV2.

Raccordement avec un câble HDMI

Panneau arrière du téléviseur

Raccordez la prise de sortie HDMI du DVD à la prise d'entrée HDMI du téléviseur. • Sélectionnez la source d'entrée HDMI DTV à l'aide de la touche INPUT de la télécommande. Reportez-vous au Manuel du lecteur DVD pour suivre les instructions de fonctionnement.

• Si vous utilisez un câble HDMI, le téléviseur peut recevoir simultanément des signaux audio et vidéo.

Raccordement avec un câble component (composante)

Face arrière du téléviseur Récepteur DTV (Boîtier décodeur)

Raccordez les prises de sortie vidéo (Y, PB, PR) du DVD sur les prises d’entrée COMPONENT VIDEO (Y, PB, PR) du téléviseur. Raccordez les sorties audio du DVD aux prises d’entrée COMPONENT AUDIO du téléviseur. 3 Allumez le boîtier décodeur numérique (reportez-vous au Mode d’emploi du boîtier décodeur numérique). • Sélectionnez la source d’entrée Component à l’aide de la touche INPUT de la télécommande.

Raccordement avec un câble HDMI

Panneau arrière du téléviseur Récepteur DTV (Boîtier décodeur)

Raccordez la prise de sortie HDMI du boîtier décodeur numérique à la prise d’entrée HDMI du téléviseur. 2 Allumez le boîtier décodeur numérique (reportez-vous au Mode d’emploi du boîtier décodeur numérique). 3 Sélectionnez la source d’entrée HDMI DTV à l’aide de la touche INPUT de la télécommande.

- Si vous utilisez un câble HDMI, le téléviseur peut recevoir simultanément des signaux audio et vidéo.

Raccordement avec un câble DVI

Panneau arrêté du téléviseur Récepteur DTV (Boîtier décodeur)

Raccordez la prise de sortie DVI du boîtier décodeur numérique à la prise d’entrée DVI INPUT (PC / DTV INPUT) du téléviseur. Raccordez les câbles audio du boîtier décodeur numérique à la prise PC SOUND du téléviseur. 3 Allumez le boîtier décodeur numérique (reportez-vous au Mode d’emploi du boîtier décodeur numérique). 4 Sélectionnez la source d’entrée DVI DTV à l’aide de la touche INPUT de la télécommande.

Branchement de la télévision par câbles

• Une fois abonné à la télévision par câbles et après avoir installé un convertisseur, vous pourrez avoir accès à la programmation que propose le cable.
• Pour de plus amples informations concernant le câble, veuillez contacter votre fournisseur le plus proche.

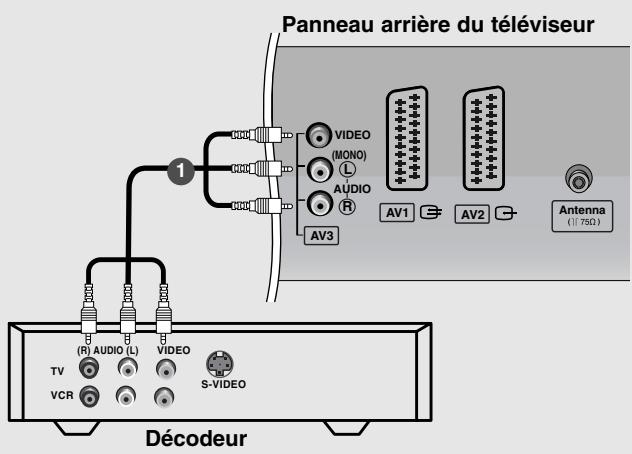

Raccordement avec un câble RCA

Raccordez les câbles AUDIO/VIDÉO du décodeur aux prises AUDIO/VIDÉO du téléviseur. Veuillez respecter les couleurs des prises : (Vidéo = jaune, Audio gauche = blanc et Audio droit = rouge). • Sélectionnez la source d'entrée AV3 à l'aide de la touche INPUT de la télécommande. - Si vous êtes connectés sur la prise AV4 située sur le panneau avant, sélectionnez la source d'entrée AV4. 3 Sélectionnez les chaînes à l'aide de la télécommande du décodeur.

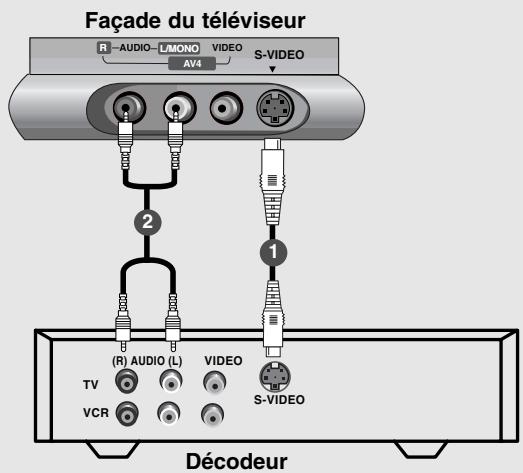

Raccordement avec un câble s-video

Raccordez la prise de sortie S-VIDEO du décodeur à la prise d'entrée S-VIDEO du téléviseur. La qualité de l'image est meilleure. Raccordez les câbles AUDIO du décodeur aux prises AUDIO du téléviseur. 3 Sélectionnez la source d'entrée S-Video à l'aide de la touche INPUT de la télécommande. 4 Sélectionnez les chaînes à l'aide de la télécommande du décodeur.

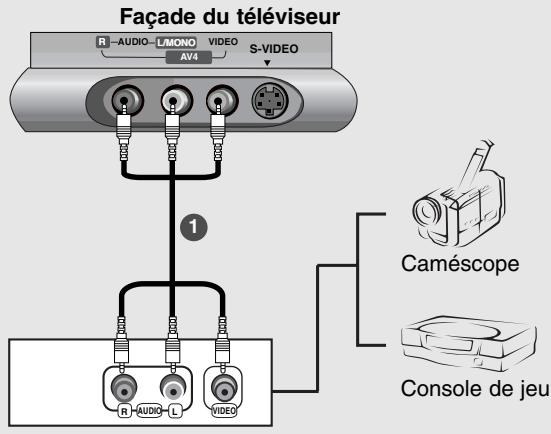

Branchement d'une source externe AC

Raccordez les cables AUDIO/VIDEOS du magneto-scope aux prises AUDIO/VIDEOS du téléviseur. Veuillez respecter les couleurs des prises : (Vidéo = jaune, Audio gauche = blanc et Audio droit = rouge). Sélectionnez la source d'entrée AV4 à l'aide de la touche INPUT de la télécommande.

• Si vous êtes connectés sur la prise S-VIDEO située sur le panneau avant, sélectionnez la source d'entrée S-Video.

Faites fonctionner la source externe correspondante.

Reportez-vous au guide de fonctionnement de la source externe.

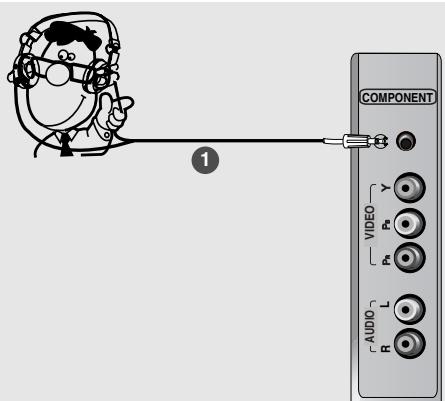

Prise pour écouteurs

• Vous pouvez écouter le son du téléviseur avec des écouteurs.

1 Branchez les écouteurs à la prise prévue à cet effet. Pour régler le volume des écouteurs, appuyez sur les touches VOL ▲ / ▼. Si vous appuyez sur la touche MUTE (Coupure du son), le son des écouteurs est coupé.

• Lorsque vous écoutez le son du téléviseur avec les écouteurs, les enceintes du téléviseur n'émettent aucun son.

Raccordement avec un câble dvi-d ou un câble DVI à d-sub

Panneau arrêté du téléviseur

1. Branchez le téléviseur sur le PC à l'aide du cable PC. • Connectez le cable d'entrée audio du PC à la prise d'entrée PC SOUND du téléviseur. 3. Allumez Vote PC. • Sélectionnez la source d'entrée DVI PC à l'aide de la touche INPUT de la télécommande.

Remarque

Connectez-vous depuis le port de sortie DVI du PC au port d'entrée DVI du téléviseur en utilisant le cable DVD et non le cable DVI à D-Sub. La sortie DVI analogique peut ne pas être prise en charge par certaines cartes graphiques.

Raccordement avec un cable HDMI à DVI

Panneau arrière du téléviseur PC

Raccordez la prise de sortie DVI du PC à la prise d’entrée HDMI du téléviseur. Raccordez le câble audio du PC à la prise PC SOUND du téléviseur. Allumez le PC et le téléviseur. Sélectionnez la source d’entrée HDMI PC à l’aide de la touche INPUT de la télécommande.

• Si le PC est muni d'une sortie DVI et non d'une sortie HDMI, il est nécessaire de réaliser un raccordement audio séparé.
• Il n'est pas possible de raccorder un câble HDMI à DVI à la prise DVI INPUT (ENTRÉE DVI) du téléviseur.

Résolution de l'écran disponible

PC (Caractéristiques techniques d'affichage du moniteur)

Résolution	Fréquence hori-zontale (kHz)	Fréquence ver-ticale (Hz)
720 x 400	31,468	70
640 x 480	31,469	60
	37,500	75
800 x 600	37,879	60
	46,875	75
832 x 624	49,725	75
1024 x 768(XGA)	48,363	60
	56,470	70
	60,123	75
1280 x 768(WXGA)	47,776	60
1360 x 768(WXGA)	47,720	60
1366 x 768(WXGA)	47,720	60

Remarque

a. Pour une qualité d'image optimale, utilisez si possible une sortie vidéo WXGA 1360 x 768 à une fréquence de rafraîchissement de 60 Hz. Si vous utilisez d'autres formats (VGA, SVGA, etc.) ou d'autres fréquences de rafraîchissement, l'image peut perdre de sa qualité. (Pour changer le format de sortie vidéo de l'ordinateur, veillez consulter le manuel de fonctionnement de l'ordinateur que vous utilisez.) b. Si le message Pas de Signal apparait à l'écran, réglez la sortie du PC sur un format lié/reférencé dans le tableau des Spécifications de l'affichage du moniteur. c. La synchronisation des fréquences horizontal et verticale est de type séparé.

Mode de veille auto.

Si votre PC est muni du mode d'économiseur d'énergie, le moniteur passe automatiquement en mode de veille automatique.

Si vous n'utilisez pas le cable PC fourni, il se peut que le mode de veille automatique ne fonctionne pas.

• La fonction Mode de Veille Auto. n'est pas disponible sous le mode HDMI PC.

DTV

Terminal Mode	Component	DVI (DTV)	HDMI (DTV)
480i	o	x	x
576i	o	x	x
480p	o	o	o
576p	o	o	o
720p	o	o	o
1080i	o	o	o

Raccordement du cordon d'alimentation

• Raccordez le cordon d'alimentation correctement comme indiqué ci-dessous.

Mise sous/hors tension du téléviseur

1 Veillez tout d'abord à effectuer tous les raccordements. Raccordez le câble d'alimentation AC au téléviseur, puis branchez le cordon d'alimentation sur la prise murale. Appuyez sur la touche POWER du téléviseur afin de le mettre en marche. Le voyant d'alimentation s'allume. - En mode veille, appuyez sur les touches POWER, PR ▲ / ∇, TV, INPUT ou sur les touches numériques de la télécommande pour mettre en marche le téléviseur. 2 Si vous souhaitez éteindre le téléviseur, appuyez sur la touche POWER située sur la télécommande. Si vous décidez de partir en vacances, débranchez la prise de la prise murale.

Réglage du volume

1 Appuyez sur la touche VOL ▲ / ▼ pour régler le volume. 2 Si vous souhaitez couper le son, appuyez sur la touche MUTE. Vous pouvez annuler cette fonction en appuyant sur les touches MUTE, VOL ▲ / ▼, I/II ou SSM.

Sélection des programmes

1 Appuyez sur la touche PR ▲ / ▼ ou sur les touches NUMÉRIQUES pour sélectionner un programme.

Sélection de la langue pour l'affichage écran

1 Appuyez plusieurs fois sur la touche MENU et la touche / pour sélectionner le menu SPECIAL. 2 Appuyez sur le bouton et sur le bouton / pour sélectionner la Langue (Language). 3 Appuyez sur le bouton et sur le bouton / pour sélectionner la langue désirée. Toutes les indications à l'écran s'affichent dans la langue. 4 Appuyez plusieurs fois sur la touche OK. 5 Appuyez sur la touche EXIT pour revenir sur l'image normale du téléviseur.

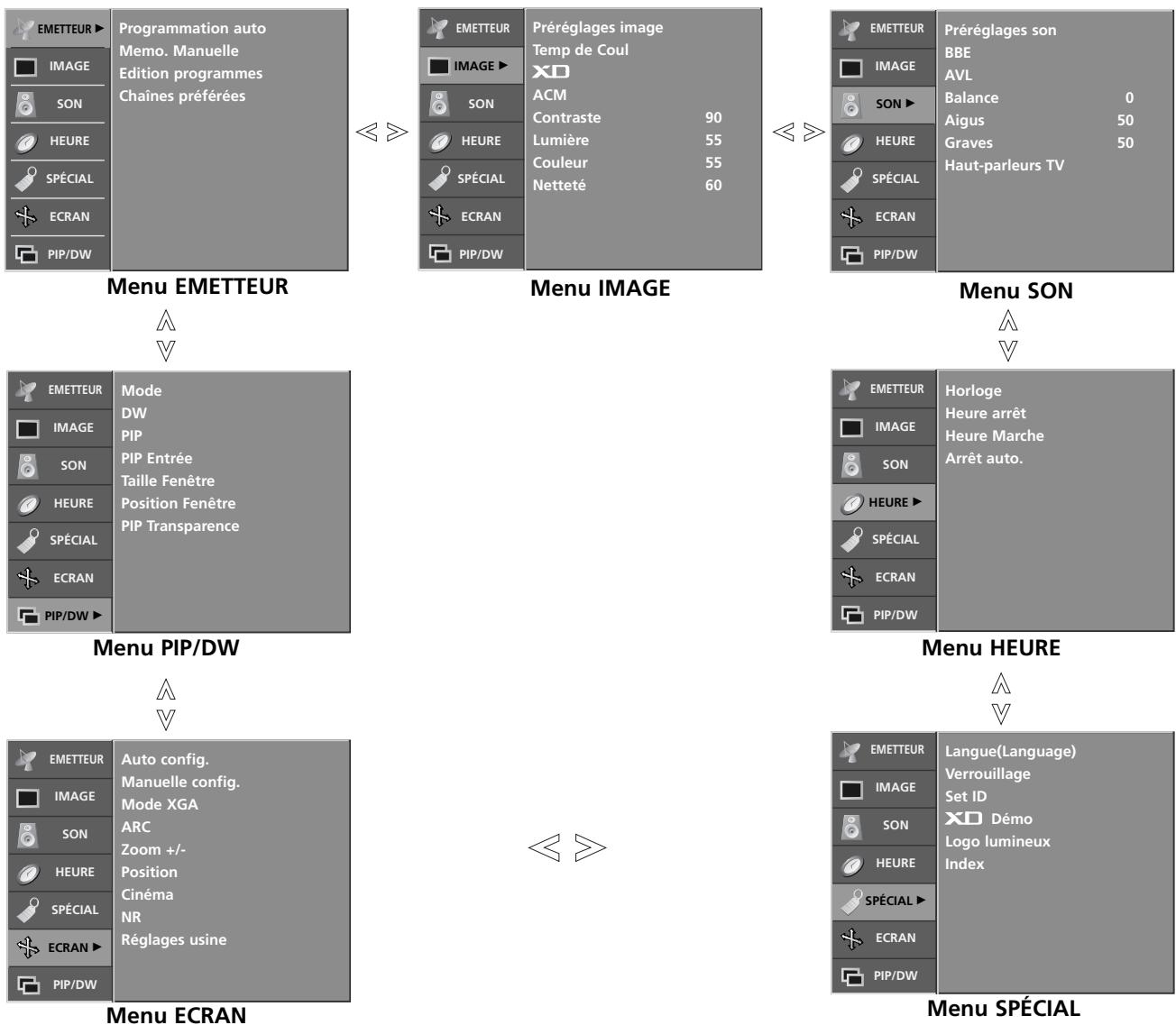

Mode de réglage de l'affichage à l'écran

1 Appuyez plusieurs fois sur la touche MENU et la touche /, pour obtenir l'affichage de chaque menu. 2 Appuyez sur le bouton et sur le bouton / pour sélectionner une option de menu. 3 Changez le paramétrage d'une option dans le sous-menu ou le menu déroulant avec le bouton /. Vous pouvez vous déplacer vers le menu supérieur en appuyant sur la touche OK ou sur la touche MENU.

Note

a. La fonction OSD (Menu à l'écran) vous permet de régler le menu de l'écran à votre convenance car cette fonction est pourvue d'une présentation graphique. b. Il est possible que l'OSD (Menu à l'écran) de ce Mode d'emploi soit différent de celui de votre téléviseur ; il est effectivement donné à titre d'exemple pour faciliter la configuration du téléviseur. c. En mode Télexteste, les menus ne sont pas disponibles.

Mémorisation des chaînes

Votre telsiseur peut memoriser jusqu'a 100 chaines, sous forme de numeros (de 0 à 99). Une fois les chaines programmées, vous pouvez les visionner l'une après l'autre en utilisant la touche / ou les touches NUMEROTEES. Vous avez la possibilité d'effectuer la programmation en mode automatique ou en mode manuel.

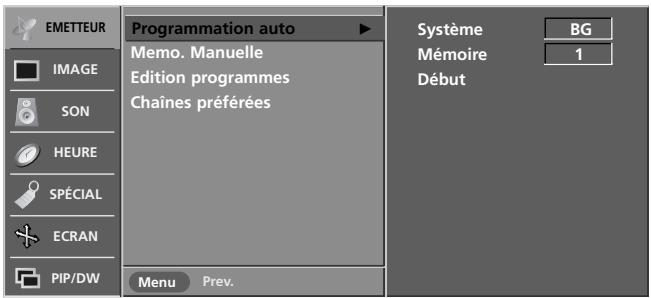

Programmation automatique

• Cette méthode permet de mémoriser tous les programmes qui peuvent être reçus. Nous vous recommandons d'utiliser la programmation automatique lors de l'installation du téléviseur.

1 Appuyez plusieurs fois sur la touche MENU et la touche / pour selec-tionner le menu EMETTEUR. 2 Appuyer sur la touche et la touche / pour selectionner la Programmation auto. 3 Appuyez sur la touche, puis utilisez les touches / pour sélectionner Systeme. 4 Appuyez sur les touches / pour selectionner un menu du système TV;

BG : PAL B/G, SECAM B/G (Europe/Europe de l'Est) I : PAL I/II (Royaume-Uni/Irlande) DK : PAL D/K, SECAM D/K (Europe de l'Est) L : SECAM L/L' (France)

5 Sélectionnez Mémoire avec la touche /. 6 Appuyez sur les touches « /» ou sur les touches NUMÉRIQUES pour sélectionner le nombre de chaîne de départ. Si vous utilisez les touches NUMÉRIQUES, tout nombre inférieur à 1 0 doit être précédé du chiffre “0”; par ex.: “05” pour 5. 7 Sélectionnez Début avec la touche /. 8 Lancez la programmation automatique en appuyant sur la touche ▷. Toutes les chaînes qui peuvent être reçues sont mises en mémoire. Pour les chaînes qui reçoivent les informations VPS (Video Programme Service), PDC (Programme Delivery Control), Téléxte, le nom de la chaîne est mémorisé. Si aucun nom de chaîne peut être associé à une chaîne, le numéro de canal est attribué et mémorisé sous la forme C (V/UHF 01-69) ou S (Câble 01-47), suivi d'un numéro.

Pour arrêter la programmation automatique, appuyez sur la touche MENU. En fin de programmation automatique, le mode Édition programmes apparaît à l'écran. Pour opérer le programme méorisé, reportez-vous à la section 'Édition des programmes'.

Appuyez sur la touche EXIT pour revenir sur l'image normale du téléviseur.

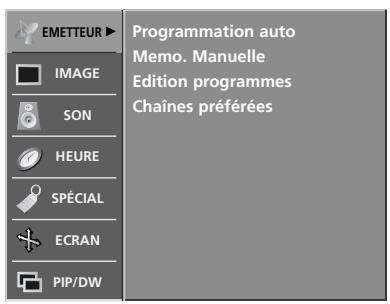

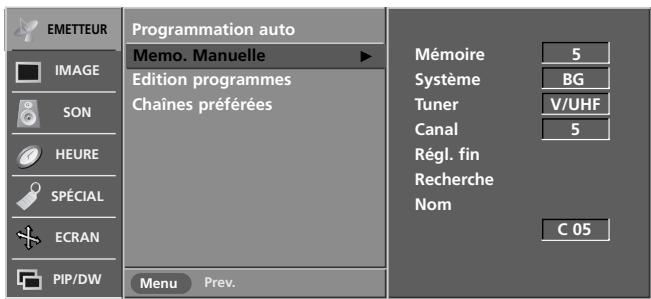

Programmation manuelle

• Ce mode de programmation permet de rechercher manuellement les canaux et de leur affecter les numéros de votre choix.

1 Appuyez plusieurs fois sur la touche MENU et la touche / pour selec-tionner le menu EMETTEUR. 2 Appuyer sur la touche et la touche / pour selectionner la Memo. manuelle. 3 Appuyer sur la touche et la touche / pour selectionner la Mémoire. 4 Appuyez sur les touches « /» ou sur les touches NUMÉRIQUES pour sélectionner le numéro de châne de votre choix (de 0 à 99). Si vous utilisez les touches NUMÉRIQUES, tout numéro inférieur à 10 doit être précédé du chiffre '0'; par ex.: '05' pour 5. 5 Sélectionnez Système avec la touche ▲ / ▼. 6 Appuyez sur les touches / pour selectionner un menu du système TV;

BG : PAL B/G, SECAM B/G (Europe/Europe de l'Est) I : PAL I/II (Royaume-Uni/Irlande) DK : PAL D/K, SECAM D/K (Europe de l'Est) L : SECAM L/L' (France)

7 Sélectionnez Tuner avec la touche △ / ▽. 8 Appuyez sur les touches ◀ / ▶ pour sélectionner V/UF ou Cable. 9 Appuyez sur la touche △ / ▽ pour sélectionner Canal. 10 Vous pouvez également sélectionner la chaine de votre choix à l'aide des touches «/» ou des touches NUMÉRIQUES. Si c'est possible, sélectionnez le nombre de chaine directement avec les touches numériques. Tout nombre inférieur à 10 doit être précédé du chiffre '0'; par ex.: '05' pour 5. 11 Appuyez sur la touche △ / ▽ pour sélectionner Recherche. 12 Appuyez sur le bouton ◀ / ▶ pour commencer la recherche. La recherche s'arrête lorsqu'une chaine est trouvée. 13 Appuyez sur la touche OK pour le mémoriser. 14 Pour programmer une autre station, répétez étapes 3 à 13. 15 Appuyez sur la touche EXIT pour revenir sur l'image normale du téléviseur.

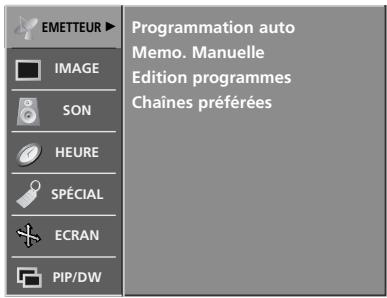

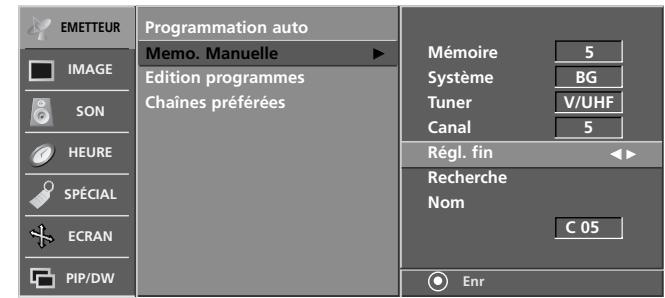

Réglage de précision

• En règle générale, le Réglage de précision ne s'avère nécessaire que lorsque la qualité de réception est médiocre.

1 Appuyez plusieurs fois sur la touche MENU et la touche / pour selec-tionner le menu EMETTEUR. 2 Appuyer sur la touche et la touche / pour selectionner la Memo. Manuelle. 3 Appuyer sur la touche et la touche / pour selectionner la Régl. fin. 4 Appuyez sur le bouton /▶ pour procéder à un Réglage de précision de l'image et du son. 5 Appuyez sur la touche OK pour le mémoriser. 6 Appuyez sur la touche EXIT pour revenir sur l'image normale du téléviseur.

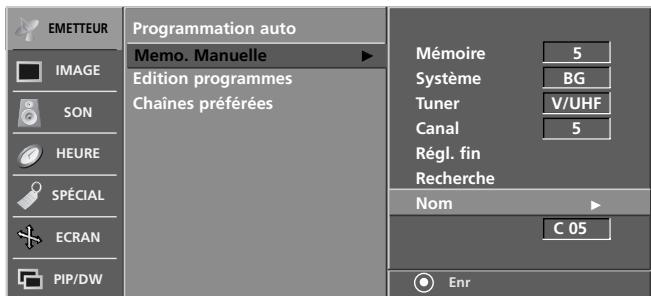

Affectation d'un nom à une chaîne

• Vous pouvez aussi affecter à chaque numéro un nom de cinq lettres.

1 Appuyez plusieurs fois sur la touche MENU et la touche / pour selec-tionner le menu EMETTEUR. 2 Appuyer sur la touche et la touche / pour selectionner la Memo. manuelle. 3 Appuyer sur la touche et la touche / pour selectionner Nom. 4 Appuyer sur le bouton. Vous pouvez utiliser un espace, le signe +, -, un chiffre de 0 à 9 ou une dette de l'alphabet, de A à Z. 5 Appuyez sur les touches /▶ pour sélectionner la position, puis choisissez le deuxième caractère et ainsi de suite. 6 Appuyez sur la touche OK pour le mémoriser. 7 Appuyez sur la touche EXIT pour revenir sur l'image normale du téléviseur.

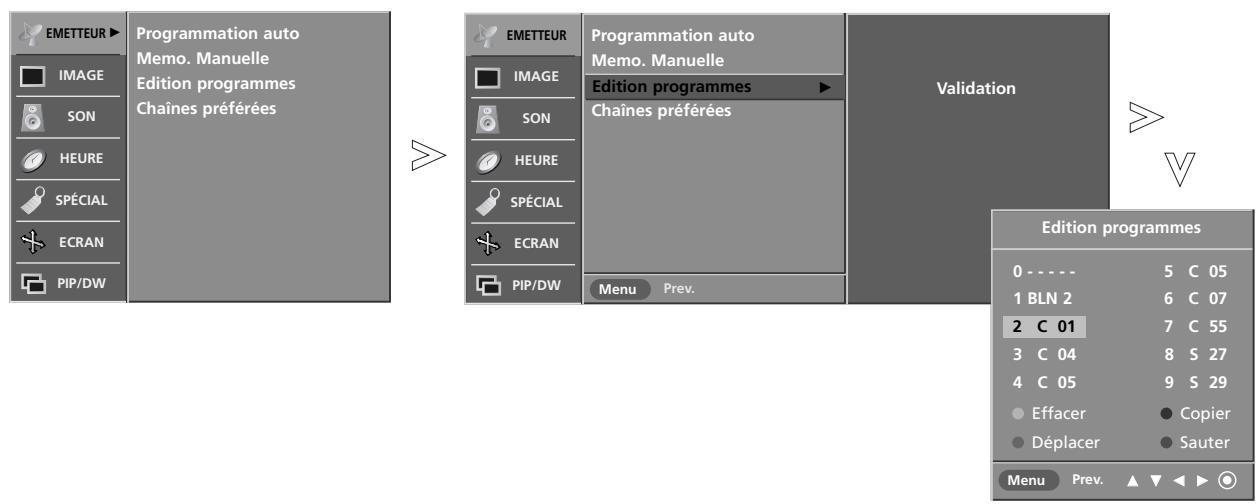

Édition des programmes

• Cette fonction vous permet de supprimer ou de sauter les programmes mémorisés. Vous pouvez également déplacer des chaînes vers d'autres numéros de programmes ou effectuer une copie vers les numéros de programmes suivants.

1 Appuyez plusieurs fois sur la touche MENU et la touche / pour selec-tionner le menu ENETTEUR. 2 Appuyer sur la touche et la touche / pour selectionner la Edition programmes. 3 Appuyez sur la touche pour afficher le menu correspondant au mode Edition programmes.

Supprimer un programme

1. Sélectionnez le programme que vous pouvez supprimer à l'aide de la touche ▲/▼/▲/▲.
2. Appuyez sur la touche ROUGE deux fois. Le programme sélectionné est supprimé et tous les programmes suivants sont avancés d'un rang dans la programmation.

Copier un programme

1. Sélectionnez le programme que vous pouvez copier à l'aide de la touche ▲/▼/▲/▲
2. Appuyez sur la touche VERTE. Tous les programmes suivants sont avancés d'un rang dans la programmation, vers le numéro suivant dans la table.

Déplacer un programme

1. Sélectionnez le programme que vous pouvez déplacer à l'aide de la touche ▲/▼/▲/▲
2. Appuyez sur la touche JAUNE.
3. Déplacez le programme vers le numéro de programme souhaité, à l'aide de la touche ▲/▼/▲/▲.
4. Appuyez de nouveau sur la touche JAUNE pour désactiver cette fonction.

Sauter un programme

1. Sélectionnez le programme que vous pouvez sauter à l'aide de la touche ▲/▼/▲/■
2. Appuyez sur la touche BLEU. Le programme sauté devient bleu.
3. Appuyez de nouveau sur la touche BLEU pour libérer le programme sauté. Losqu'un numéro de programme est sauté, cela peut dire que vous ne pourrait pas le sélectionner en utilisant la touche / pendant le fonctionnement normal de la télévision. Si vous pouze tracer directement le programme sauté, saississez le numéro de programme en utilisant les touches NUMEROTES ou sélectionnez-le en menu 'Edition ou Table des programmes'.

Appuyez sur la touche EXIT pour revenir sur l'image normale du téléviseur.

Chaînes préférées

• Cette fonction vous permet de sélectionner directement le programme favori.
• Presser FAVOURITE pour sélectionner le programme favori enregistré.

1 Appuyez plusieurs fois sur la touche MENU et la touche / pour selec-tionner le menu EMETTEUR. 2 Appuyer sur le bouton et sur le bouton / pour selectionner Chaines préferées. 3 Appuyez sur la touche 4 Sélectionnez --- avec la touche /. 5 Sélectionnez une chaîne de votre à l'aide des touches «/» ou des touches NUMÉRIQUES. Tout nombre inférieur à 10 doit être précédé du chiffre '0'; par ex.: '05' pour 5. 6 Pour enregistrer un autre programme, repétez les étapes 4 au 5. Vous pouvez enregistrer jusqu'à 8 programmes. 7 Appuyez sur la touche EXIT pour revenir sur l'image normale du téléviseur.

Table des programmes

• Vous pouvez vérifier les programmes enregistrés en mémoire en affichant la table des programmes.

Affichage de la table des programmes

Appuyez sur la touche LIST pour afficher la table des programmes. La première page de la table des programmes s'affiche. Elle contient dix programmes.

Note

a. Certains numéros de programmes peuvent apparaître en bleu. Il s'agit des programmes que vous avez sautés en mode Ranger les programmes. b. Pour certains programmes, le nombre de canal figure sur la table des programmes : aucun nom de chaîne n'est attribué.

Sélection d'un programme dans la table

Sélectionnez le programme avec la touche / / /. Appuyez ensuite sur la touche OK.

Le téléviseur affiche le programme sélectionné.

Pour faire défiler la table des programmes

La liste des programmes est composée de 10 pages et peut donc contenir jusqu'à 10 programmes.

Pour passer d'une page à l'autre, utilisez la touche △ / ▽ / ◁ / ▷

Appuyez sur la touche EXIT pour revenir sur l'image normale du téléviseur.

PSM (mémorisation des paramètres de l'image)

• Cette fonction permet de régler le télévisuel de façon à ce qu'il restitue la meilleure qualité d'image.
• Lorsque vous réglez manuellement le Contraste, la Lumière, la Couleur, la Netteté et la Teinte (NTSC uniquement), la fonction Préréglages imageonne en mode Utilisateur.
• Les réglages Dynamique, Standard, et Doux sont prédéfinis en usine et ne peuvent donc pas être modifiés.
• Vous pouvez également utiliser le menu IMAGE pour effectuer les Préréglages image.

1 Appuyez plusieurs fois sur la touche PSM pour sélectionner l'option de réglage de l'aspect de l'image comme indiqué ci-dessous : Dynamique, Standard, Doux, ou Utilisateur.

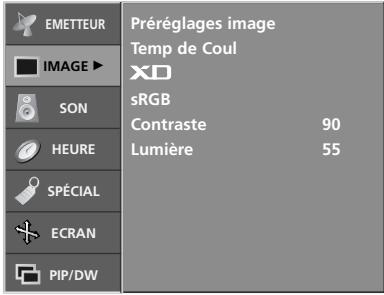

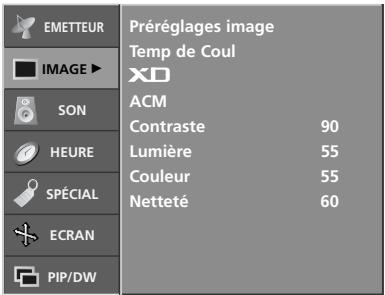

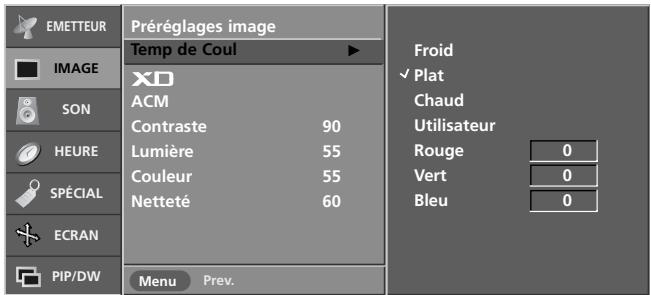

CSM (colour status memory – mémorisation statut couleur)

• Pour initialiser les valeurs (réinitialisation des paramètres par défaut - usine), sélectionnez l'option Plats.
• Lors du réglage manuel des options concernant la "chaleur" des couleurs de l'image (rouge, vert ou bleu), le statut CSM passe automatiquement au mode Utilisateur.

1 Appuyez plusieurs fois sur la touche MENU et la touche △/▽ pour sélectionner le menu IMAGE. 2 Appuyez sur la touche, puis sur les touches △/▽ pour sélectionner Temp de Coul. 3 Appuyez sur la touche, puis sur les touches △/▽ pour sélectionner Froid, Plat, Chaud ou Utilisateur.

• Froid : les couleurs de l'image sont moins intenses et comportent plus de bleu.
• Prêt : cette option vous permet de revenir aux valeurs prédéfinies (réglages par défaut).
• Chaud : cette option permet d'augmenter les couleurs chaudes comme le rouge.
• e à la température de couleur de votre choix.
• Appuyez sur les touches / pour sélectionner Utilisateur.
• Appuyez sur la touche, puis sur les touches / pour sélectionner Rouge, Vert, ou Bleu.
• Appuyez sur les touches / pour effectuer les réglages de votre choix.

Appuyez sur la touche EXIT pour revenir sur l'image normale du téléviseur.

• XD est la seule technologie d'amélioration de l'image de LG Electronic qui vous permet d'afficher des sources haute définition grâce à un algorithme avancé de traitement de signaux numériques.
• Lorsque vous sélectionnez les options de la fonction Prééglages image (Dynamique, Standard, ou Doux), XD se met automatiquement en Marche. Si XD est réglée sur Arrêt, la fonction Prééglages image passe automatiquement au mode Utilisateur et la fonction ACM n'est pas disponible.
• La fonction XD n'est pas disponible sous le mode DVI PC/HDMI PC.

1 Appuyez plusieurs fois sur la touche MENU et la touche / pour sélectionner le menu IMAGE. 2 Appuyez sur la touche et la touche / pour sélectionner XD. 3 Appuyez sur la touche puis utilisez les touches / pour sélectionner Marche ou Arrêt. 4 Appuyez sur la touche EXIT pour revenir sur l'image normale du téléviseur.

• Réglez la fonction ACM pour sélectionner l'option de couleur de votre choix.
• La fonction ACM est disponible sous tous les modes sauf sous le mode DVI PC/HDMI PC.

1 Appuyez plusieurs fois sur la touche MENU et la touche / pour sélectionner le menu IMAGE. 2 Appuyez sur la touche et la touche / pour sélectionner ACM. 3 Appuyez sur la touche, puis sur les touches / pour sélectionner Couleur de Peau, Greentone, ou Bluetone. 4 Réglez le niveau avec la touche / 5 Appuyez sur la touche EXIT pour revenir sur l'image normale du téléviseur.

• Lorsque le téléviseur a été raccordé à un équipement externe avec la fonction sRGB, une différence de couleur a été réglée de façon à afficher des images équivalentes.
• La fonction sRGB est disponible sous le mode DVI PC/HDMI PC.

1 Appuyez plusieurs fois sur la touche MENU et la touche △/▽ pour sélectionner le menu IMAGE. 2 Appuyez sur la touche et la touche △/▽ pour sélectionner sRGB. 3 Appuyez sur la touche puis utilisez les touches △/▽ pour sélectionner Marche ou Arrêt. 4 Appuyez sur la touche EXIT pour revenir sur l'image normale du téléviseur.

Réglage manuel de l'image

• Vous pouvez régler le Contraste, la Lumière, la Couleur, la Nettété et la Teinte de l'image (NTSC uniquely) aux niveaux de votre choix.

1 Appuyez plusieurs fois sur la touche MENU et la touche △/▽ pour sélectionner le menu IMAGE. 2 Appuyez sur la touche puis sur les touches △/▽ pour sélectionner l'image de votre choix. (Contraste, Lumière, Couleur ou Netteté). 3 Réglez le niveau avec la touche ◀/▶ 4 Appuyez sur la touche EXIT pour revenir sur l'image normale du téléviseur.

Remarque

• Seuls les réglages Contraste et Lumière sont affichés en mode PC.

• La fonction Préréglages son vous permet de bénéficier d'une meilleure qualité de son sans aucune réglage particulier car le téléviseur règle automatiquement les effets sonores selon le contenu du programme en cours.
• Lorsque vous régalez manuellement l'égaliseur de son, la fonction Préroglages son passe automatiquement en mode Utilisateur.
• Les options SRS TSXT, Plat, Musique, Film et Sports sont prédéfinies en usine et ne peuvent donc pas être modifiées.
• Si SRS TSXT est sélectionné, les fonctions BEE, Aigus et Graves ne sont pas disponibles.
• Vous pouvez également utiliser le menu SON pour régler la fonction Préréglages son.

Appuyez plusieurs fois sur la touche SSM pour sélectionner l'option de réglage de l'aspect de l'image comme indiqué ci-dessous : SRS TSXT, Plat, Musique, Film, Sports, ou Utilisateur.

• TrueSurround XT technology est une technologie incorporée sous licence de SRS Labs, Inc.
• SRS® est une marque commerciale de SRS Labs, Inc.

Contrôle automatique du volume (AVL)

• La fonction AVL permet de maintenir un niveau de volume égal, même lorsque vous changez de chaîne.

1 Appuyez plusieurs fois sur la touche MENU et la touche / pour sélectionner le menu SON. 2 Appuyez sur la touche et la touche / pour sélectionner AVL. 3 Appuyez sur la touche puis utilisez les touches / pour sélectionner Marche ou Arrêt. 4 Appuyez sur la touche EXIT pour revenir sur l'image normale du téléviseur.

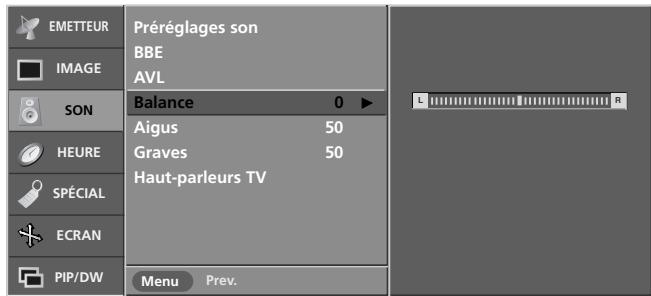

Réglage manuel du son

• Réglez le son selon votre choix et selon la pièce dans laquelle se trouve l'appareil.

1 Appuyez plusieurs fois sur la touche MENU et la touche △/▽ pour sélectionner le menu SON. 2 Appuyez sur la touche, puis sur les touches △/▽ pour sélectionner le son de votre choix (Balance, Aigus ou Graves). 3 Appuyez sur la touche, puis utilisez les touches ◀/▶ pour effectuer les réglages de votre choix. 4 Appuyez sur la touche EXIT pour revenir sur l'image normale du téléviseur.

Haut-parleurs TV

• Vous pouvez régler le statut des haut-parleurs du téléviseur.
• Si vous souhaitez utiliser votre système hi-fi stéréo externe, éteignez les haut-parleurs du téléviseur.

1 Appuyez plusieurs fois sur la touche MENU et la touche △/▽ pour sélectionner le menu SON. 2 Appuyez sur la touche et la touche △/▽ pour sélectionner Haut-parleurs TV. 3 Appuyez sur la touche puis utilisez les touches △/▽ pour sélectionner Marche ou Arrêt. 4 Appuyez sur la touche EXIT pour revenir sur l'image normale du téléviseur.

Réception stériso/bilingue

Lorsqu'un programme est sélectionné, les paramètres son apparaisent sur l'écran, après la disparition des informations relatives au numéro de programme et un nom à une chaîne.

Diffusion Affichage écran (OSD)

Mono MONO

Stereo STEREO

Dual (bilingue) DUAL I

Sélection du son mono

Si le signal stéreo est faible, l'émission sera meilleure en mono. Pour passer en mono, appuyez sur la touche I/II. Pour repasser en stéreo, rappuyez sur la touche I/II.

Sélection de la langue pour les émissions bilinguales

Si une émission est diffusée en deux langues, vous pouvez sélectionner

DUAL I, DUAL II ou DUAL I+II en appuyant une ou plusieurs fois sur la touche VII.

DUAL I permet de retransmettre la langue originale sur les haut-parleurs.

DUAL II permet de retransmettre la langue du doublage sur les haut-parleurs.

DUAL I+II permet de retransmettre une langue sur chaque haut-parleur.

Réception NICAM (en option)

Votre magnétoscope est équipé d'un décodeur de son numérique, qui vous permet de recevoir un son numérique NICAM (Near Instantaneous

Compressed Audio Multiplexing) d'excellente qualité.

La sortie audio peut être sélectionnée en fonction du type d'émission reçue avec la touche I/II.

1. Lorsque vous recevez un son NICAM mono, sélectionnez NICAM MONO ou MONO.
2. Lorsque vous receivez un son NICAM stéreo, Sélectionnez NICAM STEREO ou FM MONO. Si le signal stéreo est mauvais, passez en mono.
3. Lorsque vous recevez un son NICAM dual (bilingue), sélectionnez NICAM DUAL I, NICAM DUAL II ou NICAM DUAL I+II ou MONO. Si vous sélectionnez mono, le message MONO apparait sur l'écran.

Sélection de la sortie audio

En mode AV, vous pouvez diriger la sortie son vers le haut-parleur droit ou gauche. Pour sélectionner la sortie audio, appuyez une ou plusieurs fois sur la touche I/II.

L + R : Le signal audio de l'entrée audio L sort sur le haut-parleur gauche, le signal audio de l'entrée R sur le haut-parleur droit.

L+R: Le signal audio de l'entrée audio L sort sur les haut-parleurs droit et gauche.

R + R : Le signal audio de l'entrée audio R sort sur les haut-parleurs droit et gauche.

Configuration de l'horloge

• Vous devez regarder l'horloge avant d'utiliser la fonction de mise en marche/arrêt automatique.
• Si une panne de courant a lieu ou si le téléviseur est débranché, il est possible que l'heure en cours se dérègle ; dans ce cas, vous devez réinitialiser l'horloge.

1 Appuyez sur le bouton MENU, ensuite le bouton △ / ▽ pour sélectionner le menu HEURE. 2 Appuyez sur la touche et la touche △ / ▽ pour sélectionner la Horloge. 3 Appuyez sur les touches, puis △ / ▽ pour régler les heures. 4 Appuyez sur les touches, puis △ / ▽ pour régler les minutes. 5 Appuyez sur la touche EXIT pour revenir sur l'image normale du téléviseur.

Minuteur de mise en marche/arrêt

• Le minuteur de mise en arrêt commute automatiquement l'appareil à la position stand-by après que le temps de préréglage se soit écoulé.

1 Appuyez sur le bouton MENU, ensuite le bouton / pour sélectionner le menu HEURE. 2 Appuyez sur la touche et la touche / pour sélectionner la Heure anet ou Heure Marche. 3 Appuyez sur la touche et la touche / pour sélectionner la Marche. Pour annuler la mise en marche/arrêt automatique, appuyez sur la touche / pour sélectionner Arrêt. 4 Appuyez sur les touches, puis / pour régler les heures. 5 Appuyez sur les touches, puis / pour régler les minutes. 6 Fonction On heures (Marche) seule ; appuyez sur, puis sur la touche / , pour régler le volume et le numéro du programme. 7 Appuyez sur la touche EXIT pour revenir sur l'image normale du téléviseur.

Remarque

a. En cas de coupure de courant prolongée (débranchement ou panne de courant), l'horloge doit être réglée de nouveau. b. Si aucune touche de la télécommande n'est activée durant les deux heures qui suivent la mise en service, l'appareil s'arrête automatiquement. c. Cette fonction de "démarrage et arrêt automatique à heures choisie" est une programmation journalière. d. L'arrêt automatique prime sur la mise en marche automatique si la même heure est programmée pour chacune de ces fonctions. e. Le téléviseur doit être en mode veille pour pouvoir se mettre automatiquement en marche.

Arrêt auto.

• Si cette fonction est activée et qu'il n'y a aucun signal d'entrée, le téléviseur s'éteint automatiquement après 1_ minutes.

1 Appuyez sur le bouton MENU, ensuite le bouton / pour sélectionner le menu HEURE. 2 Appuyez sur le bouton et sur le bouton / pour sélectionner Arrêt auto. 3 Appuyez sur le bouton et sur le bouton / pour sélectionner Marche ou Arrêt. 4 Appuyez sur la touche EXIT pour revenir sur l'image normale du téléviseur.

Mise en veille

1 Appuyez plusieurs fois sur la touche SLEEP pour sélectionner le nombre de minutes. L'option ‘---' apparaît tout d'abord à l'écran, suivie des options de mise en veille suivantes : 10, 20, 30, 60, 90, 120, 180, et 240 minutes. 2 La minuterie se déclenche à partir du nombre de minutes sélectionnées. 3 Pour savoir combien de minutes il reste avant que le téléviseur ne s'éteigne, appuyez une fois sur la touche SLEEP. 4 Pour annuler la mise en veille, appuyez plusieurs fois sur la touche SLEEP jusqu'à ce que '---' apparaisse.

Remarque

a. Pour visionner le temps de vue restant, appuyez sur le bouton SLEEP une fois. b. Si vous éteignez l'appareil, le paramètre sélectionné est annulé.

• Le téléviseur peut être réglé de manière à ce que la télécommande soit indispensable pour contrôler ses différentes fonctions.

Cela permet d'interdire éventuellement l'utilisation du téléviseur.

1 Appuyez sur la touche MENU, puis sur / pour sélectionner le menu SPECIAL. 2 Appuyez sur le bouton et sur le bouton / pour sélectionner Verrouillage. 3 Appuyez sur le bouton et sur le bouton / pour sélectionner Marche ou Arrêt. 4 Appuyez sur la touche EXIT pour revenir sur l'image normale du téléviseur.

Remarque

a. Ce téléviseur est programmé pour mémoriser les dernières options qui ont été configurées, même si celui-ci est éteint. b. Lorsque le verrouillage parental est activé et que le téléviseur est hors tension, appuyez sur les touches POWER, INPUT, PR ▲ / ▼ du téléviseur ou sur les touches POWER, INPUT, PR ▲ / ▼ ou les touches NUMÉRIQUES de la télécommande. c. Lorsque le verrouillage parental est activé, le message Verrouillage parental activé s'affiche à l'écran si vous n'appuyez sur aucune touche du panneau avant du téléviseur pendant le visionnage.

Xo demo

• Utilisez cette fonction pour savoir si XD Demo est activée ou désactivée.
• La fonction XD Demo n'est pas disponible sous le mode DVI PC/HDMI PC.

1 Appuyez sur la touche MENU, puis sur △/▽ pour sélectionner le menu SPECIAL. 2 Appuyez sur le bouton et sur le bouton △/▽ pour sélectionner XD Demo. 3 Appuyez sur la touche pour démarrer XD Demo. 4 Pour arrêter XD Demo, appuyez sur la touche EXIT.

-La fonction Auto config. n'est disponible que sous le mode DVI PC (RGB). -Ajuste de façon automatique la position de l'image et minimise le tremblement de l'image. -Si l'image n'est pas toujours nette après avoir effectué les réglages, bien que votre télevi-sieur fonctionne correctement, vous ne devez effectuer d'autres réglages. - Permet de régler automatiquement l'écran, l'horloge et la phase de l'écran (l'image affichée disparaît pendant quelques secondes pendant l'exécution de Auto-configuration).

1 Appuyez sur la touche MENU, puis utilisez les touches / pour selec-tionner le menu ECRAN. 2 Appuyer sur la touche et la touche / pour selectionner Auto-config. 3 Appuyez sur le bouton pour lancer Auto config.

• Si la position de l'image n'est toujours pas correcte, essayez de nouveau la fonction Auto adjustment (Ajustement automatique).

Manuelle configuration

-La fonction Manuelle config n'est disponible que sous les mode DVI PC (RGB) ou Component (480p, 576p, 720p, 1080i). - Si l'image n'est toujours pas nette après l'ajustement automatique et spécialement si les caractères continuent à trembler, réglez la phase de l'image manuellement. - Pour corriger la taille de l'écran, ajustez Clock. - Cette fonction n'est pas disponible sous les modes Component [480i, 576i]. Position H./Position V.

1 Appuyez sur la touche MENU, puis utilisez les touches / pour sélectionner le menu ECRAN. 2 Appuyez sur la touche et la touche / pour sélectionner Manuelle config. 3 Appuyez sur la touche, puis utilisez les touches / pour sélectionner Phase, Clock, Position H ou Position V.

• Phase: Cette fonction vous permet de supprimer le bruit horizontal et d'affiner la durée de l'image.
• Clock: Cette fonction permet de minimiser les barres verticales ou les striures qui apparaissent sur le fond de l'écran. La taille horizontalement de l'écran changera également.
• Position H / Position V : Cette fonction permet de régler l'image de droite à gauche et de bas en haut, selon votre choix.

4. Réglez le niveau avec la touche / 5. Appuyez sur la touche EXIT pour revenir sur l'image normale du téléviseur.

• Si vous activez cette fonction, le logo situé sur le panneau avant du téléviseur s'allume.

1 Appuyez le bouton MENU, ensuite le bouton △/▽ pour sélectionner le menu SPECIAL. 2 Appuyez sur le bouton et sur le bouton △/▽ pour sélectionner Logo lumineux. 3 Appuyez sur le bouton et sur le bouton △/▽ pour sélectionner Marche ou Arrêt 4 Appuyez sur la touche EXIT pour revenir sur l'image normale du téléviseur.

Index lumineux

• Si vous activez cette fonction, le logo de l'index situé sur le panneau avant du téléviseur s'allume.

1 Appuyez sur le bouton MENU, ensuite le bouton △/▽ pour sélectionner le menu SPECIAL. 2 Appuyez sur le bouton et sur le bouton △/▽ pour sélectionner Index. 3 Appuyez sur le bouton et sur le bouton △/▽ pour sélectionner Marche ou Arrêt 4 Appuyez sur la touche EXIT pour revenir sur l'image normale du téléviseur.

Mode XGA

• La fonction Mode XGA n'est disponible que sous les modes DVI PC (RGB) et XGA/WXGA.
• Pour une meilleure qualité d'image, sélectionnez le même mode qui correspond à la résolution du PC.

1 Appuyez sur la touche MENU, puis utilisez les touches / pour selec-tionner le menu ECRAN. 2 Appuyer sur la touche et la touche / pour selectionner Mode XGA. 3 Appuyez sur la touche, puis utilisez les touches / pour sélectionner le mode de votrechioix. Les réglages commencent.

Zoom de la taille de l'image

• Lorsque vous agrandissez ou réduisez la taille de l'image, les images affichées sur l'écran peuvent prendre un aspect moins naturel.
• Vous pouvez également agrandir ou réduire la taille de l'image en utilisant les touches Zoom+/Zoom- de votre télécommande puis en ajustant la position de l'image principale en utilisant les boutons △ / ▽ / ▲ / ▶ en mode image agrandie.
• La fonction Zoom +/- n'est pas disponible sous le mode DVI PC.

1 Appuyez sur la touche MENU, puis utilisez les touches / pour selec-tionner le menu ECRAN. 2 Appuyer sur la touche et la touche / pour selectionner zoom + / - 3 Appuyez sur le bouton puis sur le bouton / pour agrandir ou réduire la taille de l'image. L'échelle d'ajustement de la fonction Zoom va de 100~300. 4 Appuyez sur la touche EXIT pour revenir sur l'image normale du téléviseur.

Format de l'image (ARC)

• Les images peuvent être visualisées sous différents formats, le format Spectacle, Plein écran, Original, 4:3, 16:9, 14:9, Zoom. Dans ce cas, appuyez sur la touche ARC pour sélectionner le format désiré.
• Vous pouze également utiliser le menu ECRAN pour régler ARC.

Spectacle

Quand vous poste TV reçoit un signal d’écran large, cette option vous permet de régler l’image horizontalement, selon un rapport non linéaire, pour remplir tout l’écran.

Plein écran

Quand votre poste TV reçoit un signal d’écran large, cette option vous permet de régler l’image horizontalement ou verticalement, selon un rapport linéaire, pour remplir la totalité de l’écran.

Original

Quand votre poste TV reçoit un signal d'écran large, cette option s'adapte automatiquement au format d'image envoyé.

En mode standard, l'image sera visualisée dans les 4:3 (format généralement utilisé par toutes les stations).

Format panoramique. Ce format est utilisé pour les films à grand spectacle (16:9).

L'écran 14:9 est visualisé juste comme ce ce mais l'écran 4:3 est magnifié au haut / inférieur et left / droite de sorte que l'écran 14:9 soit plein.

Zoom

Cette transformation du format 4:3 en format 16:9 vœu permettra d'avoir une image agrandie.

Remarque

a. Les formats d'image 16:9 et 4:3 ne sont disponibles que sous le mode PC (DVI ou HDMI). b. La fonction ARC n'est pas disponible sous le mode DW (Double fenêtre). c. En mode Component, seuls les formats d'image 4:3, 16:9 et Zoom sont disponibles.

Position de l'écran

-Lorsque l'écran est agrandi, vous pouvez changer la position de l'image. -La fonction Position n'est pas disponible sous le mode DVI PC.

1 Appuyez le bouton MENU, ensuite le bouton / pour selectionner le menu ECRAN. 2 Appuyer sur le bouton et sur le bouton / pour selectionner Position. 3 Appuyez sur la touche▶, puis sur les touches ▲ / ▼ / △/ ▶ pour régler la position. 4 Appuyez sur la touche EXIT pour revenir sur l'image normale du téléviseur.

Cinéma

• Lorsque vous visionnez un film, cette fonction règle automatiquement le téléviseur de manière à ce qu’il restitue la meilleure qualité d’image possible.
• La fonction Cinéma est disponible sous les modes TV, AV, S-Vidéo, ou Component (480i, 576i).

1 Appuyez le bouton MENU, ensuite le bouton / pour selectionner le menu ECRAN. 2 Appuyer sur le bouton et sur le bouton / pour selectionner Cinéma. 3 Appuyer sur le bouton et sur le bouton / pour selectionner Marche ou Arrêt 4 Appuyez sur la touche EXIT pour revenir sur l'image normale du téléviseur.

NR (réduction du son)

• Vous pouvez sélectionner 3D NR ou MPEG NR pour diminuer les interférences qui peuvent apparaître à l'écran lorsque vous regardez la télévision.
• Cette fonction ne peut pas être utilisée sous les modes DVI PC ou HDMI PC. - La fonction 3D NR ne peut pas être utilisée sous les modes Component, DVI DTV ou HDMI DTV.

1 Appuyez le bouton MENU, ensuite le bouton / pour selectionner le menu ECRAN. 2 Appuyer sur le bouton et sur le bouton / pour sélectionner NR. 3 Appuyer sur le bouton et sur le bouton / pour selectionner 3D NR ou MPEG NR. 4 Appuyez sur les touches / pour effectuer les réglages de votrechoix.

• La plage de réglage de 3D NR est comprise entre 0 et 2.
• La plage de réglage de MPEG NR est comprise entre 0 et 15.

5. Appuyez sur la touche EXIT pour revenir sur l'image normale du téléviseur.

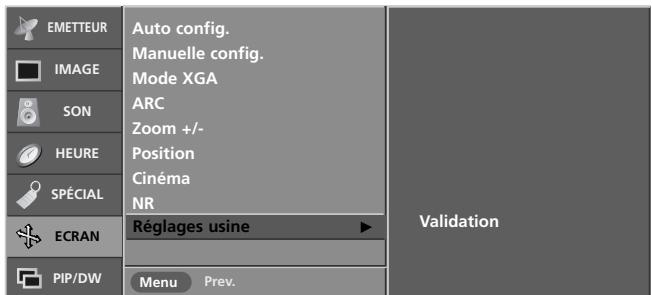

Restauration des paramètres usine

• Vous pouvez initialiser le Zoom +/-, la Position, la Manuelle Config., la taille PIP, la position PIP et la taille de l'image secondaire en mode de double image.
• Cette fonction est disponible dans tous les modes pour initialiser la valeur ajustée.

1 Appuyez le bouton MENU, ensuite le bouton / pour selectionner le menu ECRAN. 2 Appuyer sur le bouton et sur le bouton / pour sélectionner Régliages usine. 3 Appuyez sur le bouton pour lancer Reglages usine. L'imagc OK s'affiche.

Entrée de l'image principale

• Vous pouvez également sélectionner l'entrée de votre choix à l'aide de la touche INPUT de la télécommande.

1 Appuyez le bouton MENU, ensuite le bouton △ / ▽ pour sélectionner le menu PIP/DW. 2 Appuyez sur le bouton et sur le bouton △ / ▽ pour sélectionner Mode. 3 Appuyez sur la touche, puis sur la touche △ / ▽ pour sélectionner TV, AV1, AV2, AV3, AV4, S-Video, Component, DVI PC/DVI DTV, ou HDMI PC/HDMI DTV. 4 Appuyez sur la touche EXIT pour revenir sur l'image normale du téléviseur.

Visionnage en mode dw/pip

• Le mode PIP vous permet de visionner en même temps deux modes différents (sources) sur l'écran de votre téléviseur. Une des deux sources affichera une image agrandie et l'autre un insert plus petit.
• Le mode DW (Double fenêtre) divise l'écran en 2, ce qui vous permet d'afficher en même temps deux sources d'images sur l'écran de votre téléviseur. Chaque source s'affiche sur une moitié d'écran.
• Vous pouvez également sélectionner le mode DW/PIP à l'aide de la touche PIP de la télécommande.

1 Appuyez le bouton MENU, ensuite le bouton △ / ▽ pour sélectionner le menu PIP/DW. 2 Appuyez sur le bouton et sur le bouton △ / ▽ pour sélectionner DW ou PIP. 3 Appuyez sur la touche, puis sur les touches △ / ▽ pour sélectionner l'élément. 4 Appuyez sur la touche EXIT pour revenir sur l'image normale du téléviseur.

Menu PIP (image dans l'image)/dw (double fenêtre)

■ Appuyez sur la touche PIP pour accéder à l'image secondaire. Chaque fois que vous appuyez sur la touche PIP, les options PIP changent selon le schéma ci-dessous.

Vous soulevez le son de l'image principale en mode PIP. Remplacez l'image principale par l'image secondaire pour écouter le son de l'image secondaire.

Remarque : Lancez la Programmation auto. avant d'utiliser le mode POP.

Entrée PIP

• Vous pouvez également sélectionner l'entrée de l'image secondaire de votre choix à l'aide de la touche PIP INPUT de la télécommande.

1 Appuyez le bouton MENU, ensuite le bouton △/▽ pour sélectionner le menu PIP/DW. 2 Appuyez sur le bouton et sur le bouton △/▽ pour sélectionner PIP Entrée. 3 Appuyez sur la touche, puis sur la touche △/▽ pour sélectionner TV, AV1, AV2, AV3, AV4, S-Video, Component, DVI, ou HDMI. 4 Appuyez sur la touche EXIT pour revenir sur l'image normale du téléviseur.

Appuyez sur les touches PIP INPUT pour sélectionner la source d'entrée de l'image secondaire.

Écran principal	Sous-écran
	PIP/DW	POP
TV	Tous	TV
AV1	Tous (sauf AV1)
AV2	Tous (sauf AV2)
AV3	Tous (sauf AV3)
AV4	Tous (sauf AV4)
S-Video	Tous (sauf S-Video)
Component	Tous (sauf Component)
DVI PC / DVI DTV	Tous (sauf DVI, HDMI)
HDMI PC / HDMI DTV	Tous (sauf DVI, HDMI)

Taille/position fenêtre

• Vous pouvez également régler la Taille Fenêtre/Position Fenêtre à l'aide de la touche SIZE/POSITION de la télécommande.

1. Appuyez le bouton MENU, ensuite le bouton △/▽ pour sélectionner le menu PIP/DW. 2. Appuyez sur le bouton et sur le bouton △/▽ pour sélectionner Taille Fenêtre ou Position Fenêtre.

• Taille Fenêtre : Appuyez sur les touches ▲ /▼ pour régler la taille de l'image secondaire.
• Position Fenêtre : Appuyez sur les touches ▲ / ▼ / ◁ / ▷ jusqu'à ce que vous atteigniez la position de votre choix.

Appuyez sur la touche EXIT pour revenir sur l'image normale du téléviseur.

Réglage de la taille de l'image secondaire

Appuyez sur la touche SIZE, puis sur les touches / pour régler la taille de l'image secondaire.

Si vous utilisez la touche SIZE sous les modes DW1 et DW2, l'image principale et l'image secondaire sont réglées simultanément. Si vous utilisez la touche SIZE sous le mode PIP, vous régalez l'image secondaire.

Déplacement de l'image secondaire (mode PIP uniquement)

Appuyez sur la touche POSITION. Appuyez plusieurs fois sur les touches / / jusqu'à ce que vous atteigniez la position de votre choix. L'image secondaire se déplace de bas en haut et de gauche à droite.

Menu PIP (image dans l'image)/dw (double fenêtre)

• Cette fonction sert à prendre le mode PIP clair ou opaque.

1 Appuyez le bouton MENU, ensuite le bouton △/▽ pour sélectionner le menu PIP/DW. 2 Appuyez sur le bouton et sur le bouton △/▽ pour sélectionner PIP Transparence. 3 Appuyez sur la touche, puis utilisez les touches / pour réaliser les réglages pertinents. - La plage de réglage est comprise entre 0 et 10. 4 Appuyez sur la touche EXIT pour revenir sur l'image normale du téléviseur.

Sélection de chaîne de l'image secondaire

Appuyez sur les touches PIP PR -/+ pour sélectionner une chaîne de l'image secondaire.

Le numéro de chaîne sélectionné s'affiche juste en dessous du numéro de chaîne de l'image principale.

Permutation de l'image principale et de l'image secondaire

Appuyez sur la touche SWAP pour échanger les images principales et les images secondaires.

Note

a. Dans certains cas, lorsque vous êtes en mode PIP/DW, la qualité de l'image principale peut ne pas être la même que celle de l'image secondaire. Il se peut en effet que la qualité de l'image secondaire soit moins bonne que celle de l'image principale.

Télétexte

La fonction Téletexte (ou Texte TOP) est disponible en option. Par conséquent, seuls les postes sur lesquels le système Téletexte a été installé peuvent recevoir les émissions téletexte en utilisant les touches correspondantes.

Le télétexte est un service gratuit diffusé par la plupart des chaînes de télévision. Il propose des informations de dernières minutes concernant les actualités, la météo, les programmes TV, les valeurs de la bourse, ainsi que de nombreux autres sujets.

Le décodeur télétexte de ce téléviseur est compatible avec les systèmes SIMPLE, TOP et FASTEXT. Un télétexte SIMPLE (standard) contient un certain nombre de pages, que l'on peut sélectionner en tapant directement le numéro correspondant. TOP (Table Of Page) et FASTEXT offrent des méthodes de sélection de page plus modernes, vous permettant d'afficher une page sans connaître son numéro.

Pour activer/désactiver le télétexte

Pour activer le télétexte, appuyez sur la touche TEXT. La première page ou la dernière page sélectionnée s'affiche. Le décodeur de télétexte sélectionne le mode télétexte retransmis par la station. Deux nombres de page, le nom de la chaîne, la date et l'heure sont maintenant affichés sur la première ligne de l'écran. Le premier nombre de page indique votre sélection, tandis que le second indique le numéro de la page actuellement affichée. Pour désactiver le télétexte, appuyez sur la touche TEXT. Le téléviseur réaffiche le mode précédent.

Sélection des pages

1. Tapez les trois chiffres correspondant au numero de la page avec les touches NUMEROTEES. Si you tapez un mauvais chiffre, completez le numero errone et recommencez, afin de selectionner le numero correct.
2. Pour sélectionner la page précédente ou la page suivante, vous pouvez utiliser la touche PR /.

Programmation des touches de couleur en mode LIST

Pour passer en mode LIST lorsque le téléviseur est en SIMPLE, TOP ou FASTEXT, appuyez sur la touche M.

Vous avez la possibilité de programmer quatre numéros de page de votre choix en leur affectant une couleur. Pour les sélectionner, il vous suffira d'appuyer sur la touche de couleur correspondante.

1. Appuyer sur l'un des boutons colorés.
2. Utiliser le clavier numérique pour sélectionner la page du programme que vous souhaitez voir.
3. Appuyer sur le bouton OK, la page sélectionnée sera mémoire en accès direct. Par la suite, vous pourrez sélectionner cette page en accès direct en appuyant sur ce même bouton coloré.
4. Les trois autres touches colorées peuvent être programmées de la même manière.

Texte TOP (en option)

Le guide utilisateur situé en haut de l'écran affiche quatre zones colorées en rouge, vert, jaune et bleu. La zone jaune désigne le groupe suivant, la zone bleue le bloc suivant.

Sélection des groupes/blocs/pages

1. La touche BLEU permet de passer d'un bloc au suivant.
2. La touche JAUNE permet de passer au groupe suivant (avec fin de page automatique au bloc suivant).
3. La touche VERTE permet d'afficher la page suivante (avec fin de page automatique au groupe suivant). Vous pouvez également utiliser la touche PR ▲.
4. La touche ROUGE permet de revenir en arrière. Vous pouvez également utiliser la touche PR ▼.

Sélection directe des pages

En mode TOP, comme en mode SIMPLE, vous pouvez selectionner une page télétexte en tapant les trois chiffres correspondant à son numéro avec les touches NUMEROTEES..

Les pages télétexte sont codées en fonction des cases colorées figurant en bas de l'écran. Pour sélectionner une page, il suffit d'appuyer sur la touche de couleur correspondante.

Sélection des pages

1. Sélectionnez la page d'index en appuyant sur la touche [E].
2. Vouspez sélectionner les pages codées en fonction des cases colorées en appuyant sur la touche de couleur correspondante.
3. En mode FASTEXT, comme en mode SIMPLE, vous pouvez selectionner une page télétexte en tapant les trois chiffres correspondant à son nombre avec les touches NUMEROTEES.
4. Pour sélectionner la page précédente ou la page suivante, utilisez la touche PR ▲ / ▼.

Fonctions télétexte spéciales

Certaines pages contiennent des informations cachées (solutions de devinettes ou d'énigmes, par exemple). Une simple pression sur la touche permet d'afficher les informations cachées.

Une seconde pression cache à nouveau les informations.

SIZE (taille)

Cette fonction permet de doubler la taille des lettres à l'écran.

Une simple pression sur la touche agrandit la moitié supérieure de la page.

Une seconde pression agrandit la moitié inférieure de la page.

Une troisième pression restaure l'affichage initial.

EX mise à jour

Cette fonction permet d'afficher l'image TV, pendant la recherche d'une page télétexte. Le symbole (×) apparaît alors dans le coin supérieur gauche de l'écran. Lorsque la page mise à jour est disponible, le symbole (×) est remplacé par le nombre de la page.

Appuyez sur cette touche pour visualiser la page de télétexte mise à jour.

Interrompt le défillement automatique des pages pour les pages télétexte complémentaires de plusieurs pages écran. Le nombre de pages écran et le numéro de celle qui est actuellement affichée apparaît normalement au-dessous de l'heure. Lorsque vous appuyez sur cette touche, le symbole stop apparaît dans le coin supérieur gauche de l'image et le défilement automatique des pages écran est bloqué.

Une nouvelle pression permet de relancer le défilement.

Les pages télétexte apparaissent en surimpression sur l'image TV.

Pour faire disparaître l'image TV, rappeyez sur cette touche.

Pour afficher l'heure en haut à droite de l'écran pendant la retransmission d'un programme de télévision. Pour la faire disparaître, appuyez sur la touche. En mode télétexte, pressez le bouton pour sélectionner un nombre de sous-page. Le nombre de sous-page est affiché en bas de l'écran. Pour garder ou changer la sous-page, presser les boutons Rouge/Vert ou ▲ / ▼. Presser encore pour quitter la fonction.

Conseils de dépannage

L'opération ne fonctionne pas normalement.
Mauvais fonctionnement de la télé-commande	• Vérifiez qu'aucun obstacle n'empêche la transmission du signal de la télécommande vers le moniteur. • Vérifiez que la polarité des piles est correcte (+ sur +, - sur -) • Vérifiez que le mode de fonctionnement à distance est correct : TV, VCR etc. • Remplacez les piles.
L'appareil s'éteint soudainement	• Le mode veille est peut-être activé. • Vérifiez les réglages de mise sous/hors tension. L'alimentation a été interrompu • Aucune station d'émission n'est syntonisée avec le mode de mise en veille activé.

Mauvais fonctionnement de la fonction video.
Absence d'image et de son	Vérifiez que l'appareil est allumé. Essayez de passer sur une autre chaîne. Il s'agit peut-être d'un problème d'émission. Vérifiez que le cordon d'alimentation est correctement branché sur la prise secteur. Vérifiez la direction et/ou l'emplacement de l'antenne. Vérifiez la prise secteur en y branchant un autre apparéil.
L'image apparait lentement après avoir allumé l'apareil	Il est normal que l'image apparaïssse lentement lorsque l'appareil s'allume. Si aucune image n'apparaît au-delà de cinq minutes, contactez le service technique.
L'image et les couleurs sont mauvaises	Réglez la Couleur à l'aide des options du menu. Assurez-vous que l'appareil et le magnétoscope sont suffisamment espacés l'un de l'autre. Essayez de passer sur une autre chaîne. Il s'agit peut-être d'un problème d'émission. Assurez-vous que les cables du magnétoscope sont correctement installés. Activez n'importe qu'elle fonction pour restaurer la luminosité de l'image.
Barres verti-cales/horizon-tales ou tremble-ment de l'image	Décelez une possible interférence avec un apparéil ou un outil électrique.
Mauvaise réception de certaines chaînes	Il se peut que la station d'émission ait des problèmes, syntonisez sur une autre chaîne. Le signal émis par la station d'émission est faible; changez la direction de l'an-tenne pour recevoir un signal. Détectez les sources de possibles interférences.
L'image apparaît avec des raiés ou des lignes	Vérifiez l'antonne (changez la direction de l'antonne).
Mauvais fonctionnement de la fonction audio.
Image normale mais absence de son	• Appuyez sur la touche VOL ou VOLUME. • Le son est-il activé? Appuyez sur la touche MUTE. • Essayez de passer sur une autre chaine. Il s'agit peut-être d'un problème d'émission. • Assurez-vous que les câbles audio sont correctement installés. • Vérifiez que les Haut-parleurs TV sont en Marche dans le menu SON.
Absence de son sur un des haut-parleurs	• Réglez la Balance à l'aide des options du menu.
Bruit particulier provenant de l'ap-pareil	• L'appareil émet un bruit particulier lorsque vous l'activez et le désactivez. Ce bruit est dû au changement de température ou du taux d'humidité et n'est enaucun cas le signe d'un dysfonctionnement de l'appareil.

Il existe un problème en mode PC. (S'applique seulement au mode PC)
Le signal est hors de la gamme.	• Ajustez la résolution, la fréquence de lignes ou la fréquence du balayage vertical. • Vérifiez que le cable de signal est connecté. • Vérifiez la source d'entrée.
Barres verticales ou raiés à l'arrière-plan, bruit horizontal, position incorrecte	• Activez la configuration automatique ou ajustez l'horloge, la phase, ou la position H/V.
La couleur de l'écran n'est pas stable ou devient monochrome	• Vérifiez le cable du signal. • Réinstalléz la carte video du PC.

Spécifications du produit

Conditions d'alimentation	32LP1R** : AC 100-240V ~ 50/60 Hz 2,0A
	37LP1R** : AC 100-240V ~ 50/60 Hz 2,4A
	42LP1R** : AC 100-240V ~ 50/60 Hz 3,5A
Consommation électrique	32LP1R** : 140W
	37LP1R** : 190W
	42LP1R** : 230W
Système TV	PAL/SECAM B/G/D/K, PAL I/II, SECAM L/L'
Couverture de programme	VHF: E2 ~ E12, UHF: E21 ~ E69, CATV: S1 ~ S20, HYPER: S21 ~ S47
Impédance de l'antenne extérieure	75 Ω

• Afin d'améliorer la qualité de ce produit, les spécifications ci-dessus sont sujettes à des modifications sans préavis.

Programmation de la télécommande

La télécommande fonctionne avec d'autres marques de téléviseurs ; c'est une télécommande universelle. Elle peut être programmée pour commander la plupart des autres appareils qui fonctionnent avec une télécommande.

Néanmoins, il se peut que la télécommande ne fonctionne pas sur tous les modèles d'autres marques.

Programmation d'un code dans la télécommande

1. Testez votre télécommande. Pour savoir si vous télécommande peut commander un apparéil externe sans aucune programmation préalable, mettez l' apparéil externe sous tension ( comme par exemple un magnétoscope), puis appuyez sur la touche de mode correspondante (par ex.: DVD ou VCR) de la télécommande, tout en dirigeant celle-ci vers l' apparéil. Essayez de faire fonctionner les touches POWER et PR ▲ / ▼ pour voir si l' apparéil externe répond correctement. Si ce n'est pas le cas, vous doivent programmer la télécommande pour qu'elle puisse commander l' apparéil externe.
2. Mettez l'appareil externe sous tension, puis appuyez sur la touche de mode correspondante (par ex. : DVD ou VCR) de la télécommande. La touche de la télécommande qui correspond à l'appareil externe sélectionné s'allume.
3. Appuyez simultanément sur les touches MENU et MUTE ; la télécommande est prête pour recevoir un code de programmation.
4. Introduisez un numéro de code à l'aide du clavier numérique de la télécommande. Vous trouverez les nombres de codes de programmation qui correspondent à votre appareil externe dans les pages suivantes. Si le code est correct, l'appareil s'éteint.
5. Appuyez sur la touche MENU pour mémoriser le code.
6. Essayez de faire fonctionner votre télécommande pour voir si l'appareil externe répond correctement. Si ce n'est pas le cas, renouvelez l'étape 2.

Codes de programmation

Magnétoscopes

Marque	Codes				Marque	Codes				Marque	Codes
AIWA	034				KENWOOD	014	034	039	043	PORTLAND	108			TATUNG
AKAI	016	043	046	124		047	048			PULSAR	072			TEAC
	125	146			LG (GOLDSTAR)	001	012	013	020	QUARTZ	011	014		TECHNICS
AMPRO	072					101	106	114	123	QUASAR	033	066	075	145
ANAM	031	033	103		LLOYD	034				RCA	013	020	033	034
AUDIO DYNAMICS	012	023	039	043	LXI	003	009	013	014		040	041	062	063
BROKSONIC	035	037	129			017	034	101	106		107	109	140	144
CANON	028	031	033		MAGIN	040					145	147
CAPEHART	108				MAGNAVOX	031	033	034	041	REALISTIC	003	008	010	014
CRAIG	003	040	135			067	068				031	033	034	040
CURTIS MATHES	031	033	041		MARANTZ	012	031	033	067		053	054	101
DAEWOO	005	007	010	064		069				RICO	058			TOTEVISION
	065	108	110	111		101				RUNCO	148			UNITECH
	112	116	117	119		MATSUI	027	030		SALORA	014			VIDEO CONCEPTS
DAYTRON	108				MEI	031	033			SAMSUMG	032	040	102	104
DBX	012	023	039	043	MEMOREX	003	010	014	031		105	107	109	112
DYNATECH	034	053				033	034	053	072		113	115	120	122
ELECTROHOME	059					101	102	134	139		125			053
EMERSON	006	017	025	027	MGA	045	046	059		SANSUI	022	043	048	135
	029	031	034	035		013	020				003	007	010	014
	036	037	046	101		013	020	045	046		102	134
	129	131	138	153		049	051	059	061		017	037	112	129
FISHER	003	008	009	010		151					131
FUNAI	034				MTC	034	040			SEARS	003	008	009	010
GE	031	033	063	072	MULTITECH	024	034				013	014	017	020
	107	109	144	147		012	023	039	043		031	042	073	081
GO VIDEO	132	136				048					101
HARMAN KARDON	012	045			NORDMENDE	043				SHARP	031	054	149
HITACHI	004	018	026	034	OPTONICA	053	054			SHINTOM	024
	043	063	137	150		066	070	074	083		003	009	031	052
INSTANTREPLAY	031	033				133	140	145			056	057	058	076
JCL	031	033			PENTAX	013	020	031	033		077	078	149
JCPENNY	012	013	015	033		063				SOUNDDESIGN	034
	040	066	101		PHILCO	031	034	067		STS	013
JENSEN	043				PHILIPS	031	033	034	054		SYLVANIA	031	033	034
JVC	012	031	033	043		067	071	101			067
	048	050	055	060		PILOT	101				SYMPHONIC	034
	130	150	152			PIONEER	013	021	048		TANDY	010	034

AUDIO

Marque	Codes				Marque	Codes				Marque	Codes
AIWA	014	028	070	096	INKEL	037	058	062	069	MARANTZ	002	018	020	025
	125	129	139	229		078	079	095	121		034	041	081	090
	230					122	149	150	151		097	112
AKAI	163					152	153	154	155	MEMOREX	107
ANAM	003	014	017	023		157	158	159	160	NAD	046
	059	106	189	216		189	207	222	224	ONKYO	013	040	041	047
	217	235	236			225	226	227	243		048	056	057	132
BURMECTER	252					247					133	140
CARVER	086				KEC	185	186	187		OPTIMUS	158
CLARION	199				KENWOOD	038	050	067	089	PANASONIC	007	033	064	113
DAEWOO	027	053	060	084		170	171	197	206		142	220	241	251
	102	148	198	221		215	222			PENNEY	104
DENON	015	075	130	143	KOHEL	030				PHILIPS	026	112	143
FANTASIA	071				NAD	045	046			PIONEER	039	042	043	063
FINEARTS	022				LOTTE	014	016	036	098		065	091	093	094
FISHER	089	099				100	172	173	174		115	123	127	250
LG (GOLDSTAR)	001	021	024	029		175	176	177	178	QUASAR	113
	087	107	108	110		179	180	181	183	RCA	080
	190	191	192	210		201	202	208	213	RCX	092
	211	212	239			214	219	223	232	REALISTIC	103	106
HAITAI	034	035	188	222		238	240			SAMSUMG	124	145	146	182
HARMAN/KARDON	068				LXI	103					193	194	195	203
JVC	004	013	141		MAGNAVOX	111					204	244	245	246
MCS	104				MCINTOSH	049				SANSUI	011	135	138	144

Codes de programmation

Marque	Codes	Marque	Codes	Marque	Codes	Marque	Codes
APEX DIGITAL	022	MAGNAVOX	013	PHILIPS	013	SONY	007
DENON	020 014	MARANTZ	024	PIONEER	004 026	THOMPSON	005 006
GE	005 006	MITSUBISHI	002	PROCEED	021	TOSHIBA	019 008
HARMAN KARDON	027	NAD	023	PROSCAN	005 006	YAMAHA	009 018
JVC	012	ONKYO	008 017	RCA	005 006	ZENITH	010 016 025
LG (GOLDSTAR)	001 010 016 025	PANASONIC	003 009	SAMSUNG	011 015

Cable

Marque	Codes				Marque	Codes				Marque	Codes
ABC	003	004	039	042	GOLDEN CHANNEL	030				PHILIPS	006	012	013	020
	046	052	053		HAMILIN	049	050	055			065	085	090
AJIN	112				HITACHI	052	055			PIONEER	034	051	052	063
ANTRONIK	014				HOSPITALITY	070	077				076
ARCHER	005	007	014	024	JERROLD	002	003	004	008	PRUCER	059
CABLE STAR	026					009	010	052	069	PTS	011	048	071	072
CENTURION	092					074					073	074
CENTURY	007				LG (GOLDSTAR)	001	106	101	005	PULSAR	100
CITIZEN	007				M-NET	037				RCA	047
COLOUR VOICE	065	090			MACOM	033				REGAL	049	050
COMBANO	080	081			MAGNAVOX	010	012	064	079	REGENCY	057
COMTRONICS	019	030			MEMOREX	100				REMBRANT	025
DIAMOND	023				MOVIE TIME	028	032			SAMSUMG	102	107	030	068
EAGLE	020	030	040		NSC	015	028	038	071	SCIENTIFIC ATLANTA	003	011	041	042
EASTERN	057	062	066			073					043	045	046
ELECTRICORD	032				OAK	016	031	037	053	SHERITECH	022
GE	072				PANASONIC	044	047			SIGNAL	030
GEMINI	008	022	025	054	PARAGON	100				SIGNATURE	052
GI	052	074			POST NEWS WEEK	016				SL MARX	030

Marque	Codes				Marque	Codes				Marque	Codes
ALPHASTAR DSR	123				EUROPLUS	114				MACOM	010	059	063	064
AMPLICA	050				FUJITSU	017	021	022	027		065			085
BIRDVIEW	051	126	129			133	134			NEXTWAVE	028	124	125	SONY
CHANNEL MASTER	013	014	015	018	GENERAL INSTRUMENT	003	004	016	029	NORSAT	069	070		STARCAST
	036	055				031	059	101		PACE SKY SATELLITE	143			SUPER GUIDE
CHAPARRAL	008	009	012	077	HITACHI	139	140			PANASONIC	060	142		TEECOM
CITOH	054				HOUSTON TRACKER	033	037	039	051	PANSAT	121			088
CURTIS MATHES	050	145				057	104			PERSONAL CABLE	117			137
DRAKE	005	006	007	010	HUGHEs	068				PHILIPS	071			TOSHIBA
	011	052	112	116	JANIEL	060	147			PICO	105			UNIDEN
	141				JERROLD	061				PRESIDENT	019	102		044
DX ANTENNA	024	046	056	076	KATHREIN	108				PRIMESTAR	030	110	111
ECHOSTAR	038	040	057	058	LEGEND	057				PROSAT	072			078
	093	094	095	096	LG (GOLDSTAR)	001				RCA	066	106		VIEWSTAR
	097	098	099	100	LUTRON	132				REALISTIC	043	074		WINEGARD
	122				LUXOR	062	144			SAMSUMG	123			ZENITH
ELECTRO HOME	089				MEMOREX	057				SCIENTIFIC ATLANTA	032	138		091

Codes IR

Branchez la télécommande à fil sur la prise du téléviseur prévue à cet effet.

Forme d'onde émise

Impulsion unique, fréquence de 37.917 KHz modulée à 455 KHz

Fréquence de l'onde porteuse

FPorteuse = 1 / Tc = FOscillateur/12

Ratio = T1 / Tc = 1 / 3

Configuration de la trame

Première trame

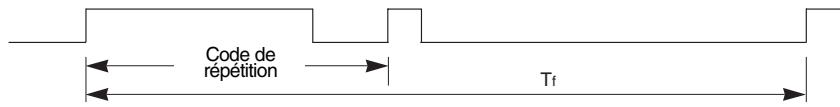

Trame repétée

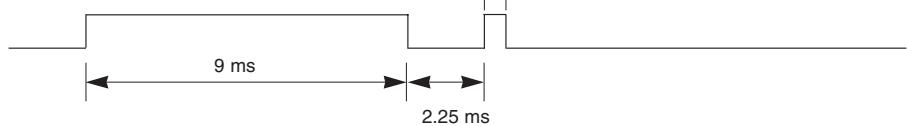

Code d'entête

Code de répetition

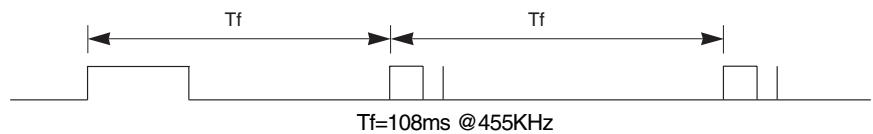

Intervalle de trame : tf

Le signal est transmis tant qu'une touche est maintenue enfoncée.

Codes IR

Code (Hexadécimal)	Fonction	Remarque
0F	TV	Touché de la télécommande
08	POWER	Touché de la télécommande
0B	INPUT	Touché de la télécommande
C4	MARCHE	Spécifique code IR (marche uniquement)
C5	ARRÊT	Spécifique code IR (ARRÊT uniquement)
60	PIP	Touché de la télécommande
5D	ZOOM-	Touché de la télécommande
5C	ZOOM+	Touché de la télécommande
0E	SLEEP	Touché de la télécommande
20	TEXT	Touché de la télécommande
52	SSM	Touché de la télécommande
4D	PSM	Touché de la télécommande
0A	I/II	Touché de la télécommande
43	MENU	Touché de la télécommande
79	ARC	Touché de la télécommande
5B	EXIT	Touché de la télécommande
07	▲	Touché de la télécommande
06	▲	Touché de la télécommande
40	▲	Touché de la télécommande
41	▼	Touché de la télécommande
44	OK	Touché de la télécommande
72	PIP PR-	Touché de la télécommande
71	PIP PR+	Touché de la télécommande
63	SWAP	Touché de la télécommande
61	PIP INPUT	Touché de la télécommande
72	RED	Touché de la télécommande
71	GREEN	Touché de la télécommande
63	YELLOW	Touché de la télécommande
61	BLUE	Touché de la télécommande
02	VOL▲	Touché de la télécommande
03	VOL▼	Touché de la télécommande
00	PR▲	Touché de la télécommande
01	PR▼	Touché de la télécommande
09	MUTE	Touché de la télécommande
53	LIST	Touché de la télécommande
10~19	Touches numériétées 0 ~ 9	Touché de la télécommande
1E	FAVOURITE	Touché de la télécommande
1A	Q.VIEW	Touché de la télécommande
64	SIZE	Touché de la télécommande
62	PIP:POSITION	Touché de la télécommande
	Téléxteste : UPDATE	Touché de la télécommande
70	INDEX	Touché de la télécommande
65	HOLD	Touché de la télécommande
26	TIME	Touché de la télécommande
2A	REVEAL	Touché de la télécommande
24	MIX	Touché de la télécommande
22	MODE	Touché de la télécommande

Installation du système de commande externe; rs-232c

• Connectez le jack RS-232C à un matériel de commande externe (tel qu'un ordinateur ou un système de commande A/V) pour contrôler les fonctions de la télévision en externe.
• Connectez le port série du matériel externe au jack RS-232C, à l'arrière du poste TV.
• Le câble de connexion RS-232C n'est pas fourni avec le poste TV.

Installation du dispositif RS-232C

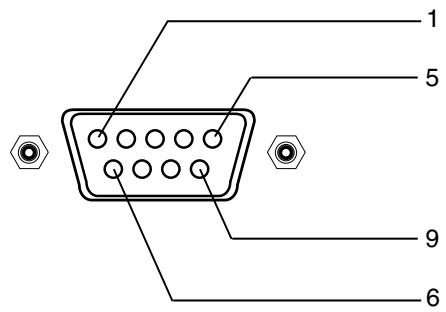

Type de connecteur : D-Sub 9 broches mâle

N°	Nom de broche
1	Pas de connexion
2	RXD (réception de données)
3	TXD (envoi de données)
4	DTR (terminal de données prêt)
5	GND (terre)
6	DSR (modem prêt)
7	RTS (prêt à envoyer)
8	CTS (prêt à émettre)
9	Pas de connexion

Configurations RS-232C

Configurations 7 fils (cable RS-232C standard)

Installation du système de commande externe; rs-232c

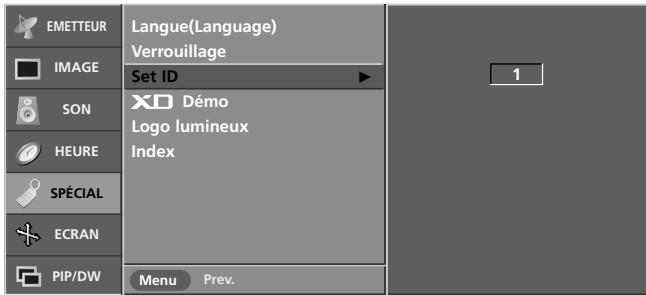

• Utilisez cette fonction pour spécifier un numéro d'identificateur du moniteur (numéro ID).
• Consultez 'Mise en correspondance réelle 1' à la page 61.
• Appuyez sur la touche MENU, puis utilisez les touches / pour selectionner le menu SPECIAL.
• Appuyez sur la touche, puis utilisez les touches / pour sélectionner Set ID.
• Appuyez sur la touche, puis à l'aide des touches △/▽ réglez Set ID pour désigner l'identificateur du modèle de votre choix. La gamme de réglage de Set ID est de 1 à 99.
• Appuyez sur la touche OK pour valider.

Paramètres de communication

• Débit en baud : 9600 bps (UART - émetteur-récepteur universel asynchrone)
• Longueur des données : 8 bits
• Parité : aucune
• Bit d'arrêt : 1 bit Code de communication : code ASCII
• Utilisez un câble croisé (inversé).

Liste des références de commandes

	COMMANDE 1	COMMANDE 2	DONNÉE S (hexa)
01. Marche	k	a	0 ~ 1
02. Sélection de l'entrée (Image principale)	x	b	*
03. Sélection de l'entrée (Image secondaire)	x	y	*
04. Format de l'image	k	c	0 ~ 6
05. Sommeil écran	k	d	0 ~ 1
06. Volume muet	k	e	0 ~ 1
07. Contrôle du volume	k	f	0 ~ 64
08. Contraste	k	g	0 ~ 64
09. Luminosité	k	h	0 ~ 64
10. Couleur	k	i	0 ~ 64
11. Teinte	k	j	0 ~ 64
12. Nettété	k	k	0 ~ 64
13. Sélection menu	k	l	0 ~ 1
14. Verrou	k	m	0 ~ 1
15. Balance	k	t	0 ~ 64
16. Sélection de chaine (entrée principale du téléviseur)	m	a	0 ~ 63
17. Sélection de chaine (entrée secondaire du téléviseur)	m	b	0~1
18. Touche	m	c	Code de touche

Reportez-vous aux paragraphes 02 et 03 'Sélection de l'entrée' à la page 61.

Transmission

• [Command 1] : première commande. (k, x ou m)
• [Command 2] : seconde commande.
• [DATA]: pour transmettre des données de commande. Transmettre "FF" pour voir l'état des commandes.
• [Cr] ([rc]): retour chariot. Code ASCII "0x0D"
• [ ] : code ASCII “espace” (0x20)

Accusé de réception OK

• Le moniteur transmet un accusé de réception (ACK) de ce format quand il reçoit des données normales. Si les données reçues sont en mode lecture, il indique l'état actuel des données. Si ces données sont en mode écriture, ce sont celles de l'ordinateur.

Erreur accusé de réception

• Le moniteur transmet un accusé de réception (ACK) de ce format quand il reçoit des erreurs de communication ou des données anormales de fonctions non viables.

Données 1 : code non autorisé 2 : fonction non prise en charge.

Messages d'erreur

1. Illegal ID : si l'identificateur est incorrect ou si aucun identificateur n'a été saisi.
2. B_TokenLength != 2 : si le premier argument de la commande n'est pas égal à 2.
3. Error == TOKEN_ERROR : si certains caractères spéciaux ou numériques sont saisis dans le premier argument de la commande ou si un espace a été introduit à la mauvaise place dans le premier argument de la commande.
4. Illegal Opcodes : si un alphabet incorrect est saisi dans le premier argument de la commande.
5. Illegal Params : si un paramètre incorrect est défini à la fin de la ligne de commande (la valeur du paramètre n'est pas prise en charge).

01. Marche (commande : a)

pour allumer et éteindre le poste TV.

Transmission

[ \left[ \mathrm{k} \right] \left[ \mathrm{a} \right] \left[ \begin{array}{l} \end{array} \right] \left[ \text{Set ID} \right] \left[ \begin{array}{l} \end{array} \right] \left[ \text{Data} \right] \left[ \mathrm{Cr} \right] ]

Donnée 0 : éteint

1: allumé

Accusé de réception

[Set ID][OK][Data][x]

pour montrer si le poste est allumé ou étant.

Transmission

[K][A] [Set ID] [FF][Cr]

Accusé de réception

[Set ID][OK][Data][x]

Donnée 0 : éteint

1: allumé

02. Sélection de l'entrée (commande : b) (main picture input)

pour sélectionner l'entrée de la télévision.

Vous pouvez également sélectionner une entrée en utilisant la touche TV/AV de la télécommande de la télévision.

Transmission

[x][b][[SetID][][Data][Cr]

Data	10 : TV		50 or 60 : DVI PC
	20 : AV1	21 : AV2	51 or 61 : DVI DTV
	22 : AV3	23 : AV4	90 : HDMI P
	30 : S-Video		91 : HDMI D
	40 : Component

Accusé de réception

[Set ID] [OK] [Data] [x]

03. Sélection de l'entrée (commande : y) (entrée de l'image secondaire)

[ \left[ \mathrm{x} \right] \left[ \mathrm{y} \right] \left[ \begin{array}{l} \end{array} \right] \left[ \text{Set ID} \right] \left[ \begin{array}{l} \end{array} \right] \left[ \text{Data} \right] \left[ \text{Cr} \right] ]

Donnée 10 : TV	50 or 60 : DVI
20 : AV1	21 : AV2
	90 : HDMI

22: AV3 23: AV4

30 : S-Video 40 : Component

Accusé de réception

[Set ID] [OK] [Data] [x]

04. Format de l'image (commande : c) (format image principale)

Pour régler le format de l'écran. Vous pouvez aussi régler le format de l'écran avec la touche ARC (CF : commande format) de la télécommande ou dans le menu à l'écran.

Transmission

Donnée 0 : Normal screen (4:3)	4 : Spectacle
1 : Wide screen (16:9)	5 : Plein écran
2 : 14:9	6 : Original
3 : Zoom

• En mode PC, les formats 16:9 et 4:3 sont disponibles.

Accusé de réception

[Set ID][OK][Data][x]

05. Sommeil écran (commande : d)

Permettre l'écran en sommeil ou la désactiver.

Transmission

[K][D] [Set ID][Data][CR]

Donnée 0 : écran actif

1: écran en sommeil (désactivé)

06. Volume muet (commande : e)

pour allumer ou éteindre le son. Vous pouvez aussi éteindre le son avec la touche MUTE (MUET) de la télécommande.

Transmission

[ \left[ \mathrm{k} \right] \left[ \mathrm{e} \right] \left[ \right] \left[ \text{Set ID} \right] \left[ \right] \left[ \text{Data} \right] \left[ \mathrm{Cr} \right] ]

Donnée 0: volume désactivé (muet) 1: volume activé

Accusé de réception

[Set ID][OK][Data][x]

Contrôle du volume (commande : f)

Pour régler le volume. Vous pouvez aussi régler le volume avec les touches volume de la télécommande.

Transmission

[k][f][[Set ID][[Data][Cr]

Donnée min : 0 ~ max : 64 (transmise par code hexadecimal) - Se référer au chapitre 'Real data mapping 1' ("Mise en correspondance réelle 1"), comme indiqué ci-dessous.

Accusé de réception

[f][Set ID][OK][Data][x]

08. Contraste (commande : g)

Pour régler le contraste de l'écran. Vous pouvez aussi régler le contraste dans le menu Picture (Image).

Transmission

[ \left[ \mathrm{k} \right] \left[ \mathrm{g} \right] \left[ \mathrm{I} \right] \left[ \text{Set ID} \right] \left[ \mathrm{I} \right] \left[ \text{Data} \right] \left[ \mathrm{Cr} \right] ]

Donnée min: 0 :64 (transmise par code hexadécimal)

• Se référer au chapitre 'Real data mapping 1' ("Mise en correspondance réelle 1"), comme indiqué ci-dessous.

Acknowledgement

[Set ID][OK][Data][x]

• Mise en correspondance réelle 1

0: increment 0 A: increment 10 F: increment 15

10: incrément 16 64: incrément 100

• Teinte : R50 ~ G50
• Balance : L50 ~ R50

09. Luminosité (commande : h)

pour régler la luminosité de l'écran. Vous pouvez aussi régler la luminosité dans le menu Picture (Image).

Transmission

[k][h][[SetID][Data][Cr]

Donnée min : 0 ~ max : 64 (transmise par code hexadecimal)

• Se référer au chapitre 'Real data mapping 1' ('Mise en correspondance réelle 1'). Voir page 61.

Accusé de réception

[ \left[ \begin{array}{l} \text{[h][[Set ID][OK][Data][x]} \end{array} \right] ]

10. Couleur (commande : i)

Pour régler la couleur de l'écran.

Vous pouvez aussi régler la couleur dans le menu Picture (Image).

Transmission

[k][i][[Set ID][[Data]] [Cr]

Donnée min : 0 ~ max : 64 (transmise par code hexadécimal)

• Se référer au chapitre 'Mise en correspondance réelle 1'. Voir page 61.

Accusé de réception

[i][[Set ID][[OK][Data][x]]

<h1 id="11-teinte-commande-j">11. Teinte (commande : j)</h1>

Pour régler la teinte de l'écran. (entree M, nomé NTSC uniquement)
Vou pouve aussi régler la teinte dans le menu Picture (Image).

Transmission

[k][j][[Set ID][[Data][Cr]

Donnée: vert 0 ~ rouge: 64(transmise par code hexadécimal)

- Se référer au chapitre 'Real data mapping 1' ("Mise en correspondance réelle 1"). Voir page 61.

Accuse de réception

```c
[i][[Set ID][[OK][Data][x]]

<h1 id="12-nettété-commande-k">12. Nettété (commande : k)</h1>

 pour régler la nettede de I'ecran.

You pouvez aussi régler la nettoyé dans le menu Picture (Image).

Transmission

[ \left[ \mathrm{k} \right] \left[ \mathrm{k} \right] \left[ \begin{array}{l} \left( \text{Set ID} \right) \end{array} \right] \left[ \begin{array}{l} \left( \text{Data} \right) \end{array} \right] \left[ \begin{array}{l} \text{Cr} \end{array} \right] ]

Donnée min : 0 ~ max : 64(transmise par code hexadecimal)

- Se référer au chapitre 'Real data mapping 1' ("Mise en correspondance réelle 1"). Voir page 61.

Accusé de réception

[k][ ][SetID][ ][OK][Data][x]

<h1 id="13-sélection-menu-commande-l">13. Sélection menu (commande : l)</h1>

Pour activer ou désactiver le menu à l'écran (OSD).

Transmission

[k][l][[Set ID][][Data][Cr]

Donnée 0: OSD (menu à l'écran) en sometime
1: OSD (menu à l'écran) actif

Accusé de réception

I][[Set ID][OK][Data][x]

<h1 id="14-verrou-commande-m">14. Verrou (commande : m)</h1>

Pourverrouillerlescommandedesupanneauavantdu téléviseur.

Transmission

[ \left[ \mathrm{[k][m][} \right] \left[ \mathrm{[SetID][} \right] \left[ \mathrm{[Data][Cr]} \right] ]

Donnée 0 : déverrouillé 1 : verrouillé

Accuse de réception

[m][ ][SetID][ ][OK][Data][x]

- Utilisez ce mode si vous n'utilise pas les commandes du panneau avant du télévisueur. Lorsque l'alimentation principale est sous/hors tension, le verrouillage de la télécommande se désactive.

<h1 id="15-balance-commande-t">15. Balance (commande : t)</h1>

Pour régler la balance.

Transmission

[k][t][[Set ID][[Data][Cr]

Donnée min : 0 ~ max : 64 (transmise par code hexadecimal)

- Se reférer au chapitre 'Real data mapping 1' ("Mise en correspondance réelle 1"). Voir page 61.

Accuse de réception

[t][[Set ID][[OK][Data][x]

<h1 id="16-sélection-de-chaîne-commande-m-a-entree-principale-du-téléviseur">16. Sélection de chaîne (Commande : m a) (entree principale du téléviseur)</h1>

 Regle la fréquence du canal selon les nombres physiques/majeurs/mineurs suivants.

Transmission

[m][a][ ][Set ID][ ][Data0][Cr]

Donnée 0 : numero de programme

Min:0\~Max:63(transmisparcodehexadecimal)

Accuse de réception

[a][[Set ID][OK][Data0][x]

[a][ ][SetID][ ][NG][Data0][x]

<h1 id="17-sélection-de-chaine-commande-m-b-entree-seconde-du-téléviseur">17. Sélection de chaine (Commande : m b) (entree seconde du téléviseur)</h1>

- Règle la fréquence du canal selon les nombres physiques/majeurs/mineurs suivants.

Transmission

[m][b][ ][Set ID][ ][Data 0][Cr]

Donnée 0 : numero de programme

Min:0\~Max:63(transmisparcodehexadecimal)

Accusé de réception

[b][[Set ID][[OK][Data0][x]

[Set ID][Data0][x]

18. Touche (commande: mc)

Pour envoyer un code de touche IR à distance.

Transmission

[Set ID][Data][Cr]

Donnée : code de touche (voir page 58)

Accusé de réception

[Set ID][OK][Data][x]
