| Type d'appareil | Hotte de cuisine |
| Installation | Encastrable |
| Mode d'extraction | Extraction ou recyclage |
| Matériau | Acier inoxydable |
| Nombre de vitesses | 3 |
| Éclairage | LED intégré |
| Débit d'air maximal | Non précisé |
| Niveau sonore | Non précisé |
| Filtre à graisse | Aluminium lavable |
| Filtre à charbon | Optionnel |
| Commande | Électronique |
| Dimensions (LxPxH) | Non précisé |
| Puissance moteur | Non précisé |
| Consommation électrique | Non précisé |
| Couleur | Acier inoxydable |
| Poids | Non précisé |
FOIRE AUX QUESTIONS - HOBD682R1 DARRYSMEG
Questions des utilisateurs sur HOBD682R1 DARRYSMEG
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Cuisine au format PDF gratuitement ! Retrouvez votre notice HOBD682R1 - DARRYSMEG et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil HOBD682R1 de la marque DARRYSMEG.
MODE D'EMPLOI HOBD682R1 DARRYSMEG
Ce manuel d'utilisation s'applique à plusieurs modèles de cet appareil. Il est donc possible que certaines des fonctions et caractéristiques décrites ne soient pas disponibles sur votre modèle.
Lire attentivement le manuel d'utilisation avant d'utiliser l'appareil. Conserver le manuel d'utilisation. Utilisez l'appareil précisément décrit dans ce manuel d'utilisation uniquement pour l'usage prévu.
| Symbole | Signification |
| ! | Symbole d'advertissement. Avertissement contre le risque de blessure. |
| ▷ | Actions dans les consignes de sécurité et avertissements pour éviter les blessures et les dommages. |
| ▲ | Action. Indique une action à effectuer. |
| ■ | Résultat. Résultat d'une ou de plusieurs actions. |
| ✓ | Condition préalable à replir avant d'exécuter l'action suivante. |
Informations sur la sécurité
Pour votre sécurité et le bon fonctionnement de l'appareil, lisez attentivement ce manuel avant l'installation et l'utilisation. Conservez toujours ces instructions avec l'appareil même si vous le déplacez ou le vendez. Les utilisateurs doivent parfaitement connaître les caractéristiques de fonctionnement et de sécurité.
de l'appareil. Les systèmes d'induction de ces tables de cuisson répondent aux exigences des normes CEM ainsi qu'à la directive CEM et ne devraient pas interférer avec d'autres appareils électroniques. Les utilisateurs de stimulateurs cardiaques ou d'autres implants électroniques doivent vérifier avec leur médecin
ou avec le fabricant des implants si ces dispositifs sont suffisamment résistants aux interférences.
La connexion par fil doit être effectuée par un technicien spécialisé. Avant de procéder au raccordement électrique, veuillez vous reporter au chapitre CONNEXION ELECTRIQUE.
Pour les appareils avec cordons d'alimentation, la disposition des bornes ou la longueur des conducteurs entre l'ancrage du cordon et les bornes doit être telle que les conducteurs porteurs de courant se tendent avant le conducteur de mise à la terre si le cordon glisse hors de l'ancrage du cordon.
Le fabricant ne saurait être tenu responsable des dommages résultant d'une installation incorrecte ou inappropriée. Vérifiez que la tension secteur correspond à celle indiquée sur la plaque signalétique fixée à l'intérieur du produit. Les moyens de déconnexion doivent être incorporés dans le câblage fixe conformément aux règles de câblage. Pour les appareils de classe I, vérifiez que l'alimentation
l'électrique domestique garantit une mise à la terre ajustée.
Connectez l'extracteur à la cheminée d'évacuation par un tuyau ajustat. Veuillez vous référer aux accessoires disponibles indiqués dans le manuel d'installation (si tuyau circulaire : diamètre minimum 120 mm). Le parcours de la cheminée doit être aussi court que possible. Connectez le produit au réseau électrique en utilisant un commutateur omnipolaire. Les règlements concernant l'évacuation d'air doivent être respectés. Ne pas brancher l'appareil d'extraction sur les conduits d'évacuation des fumées de combustion (chaudières, cheminées, etc.). Si l'extracteur est utilisé avec des appareils non électriques (par ex. appareils à gaz), un degré d'aération suffisant doit être garanti dans la pièce afin d’empêcher le reflux des gaz d’échappement. Lorsque l'appareil de cuisson est utilisé avec des appareils alimentés en énergie autre qu'électrique, la pression négative dans la pièce ne doit pas dépasser 0,04 mbar pour éviter que les vapeurs
ne soient aspirées dans la pièce par l'appareil de cuisson.
L'air ne doit pas être évacué dans un conduit d'évacuation des fumées d'appareils brûlant du gaz ou d'autres combustibles. Si le cordon d'alimentation est endommagé, il doit être remplacé par le fabricant ou son agent de service ou une personne ayant une qualification similaire afin d'éviter tout danger.
Branchez la prise à une prise conforme aux réglementations en vigueur, située dans un endroit accessible. En ce qui concerne les mesures techniques et de sécurité à adopter pour l'évacuation des fumées, il est important de suivre de près les réglementations fournies par les autorités locales.
Avertissement: avant d'installer l'appareil, retirez les films de protection.
Utilisez uniquement les vis et les petites pièces de support de l'appareil.
Mise en GARDE :
L'installation des vis ou du dispositif de fixation sans respecter les instructions générales peut provoquer des dangers électriques.
Ne regardez pas directement la lumière à travers des appareils optiques (jumelles, loupes...). Le nettoyage et l'entretien ne doivent pas être exécutés par des enfants sans surveillance. Empêchez les enfants de jouer avec l'appareil. Cet appareil n'est pas prévu pour être utilisé par des personnes (y compris des enfants) ayant des capacités physiques, sensorielles ou mentales réduites, ou qui manquent d'expérience et de connaissances, à moins d'avoir reçu une supervision ou des instructions concernant l'utilisation de l'appareil par une personne responsable de leur sécurité. Cet appareil peut être utilisé par des enfants âgés de plus de 8 ans et des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou un manque d'expérience et de connaissances, si elles sont surveillées ou formées.
à l'utilisation de l'appareil, d'une manière sûre et si elles comprennent les risques impliqués. Ne laissez pas les enfants jouer avec l'appareil.
Avertissement:
L'appareil, ainsi que ses parties accessibles, peuvent atteindre une température élevée lors de l'utilisation.
Évitez tout contact avec les éléments chauffants.
Les enfants de moins de 8 ans doivent être tenus à l'écart de l'appareil, à moins d'être sous surveillance constante.
Nettoyez et/ou remplacez les filtres après la période spécifiée (risque d'incendie). Voir le paragraphe Nettoyage et entretien. La ventilation de la pièce doit être ajustée lorsquell'articleil est utilisé en même temps que des appareils qui brûlent du gaz ou d'autres combustibles (ne s'applique pas aux appareils qui ne rejettent que de l'air dans la pièce). AVERTISSEMENT: Si la surface est fissurée, éteignez l'appareil pour éviter tout risque de décharge électrique.
N'allumez pas un appareil si la surface est fissurée ou si l'épaisseur du matériel est endommagée. Ne touchez pas l'appareil avec des parties mouillées du corps. N'utilisez pas de nettoyeur à vapeur pour le nettoyage du produit.
Comme ils peuvent devenir chauds, les objets métalliques comme les couteaux, les fourchettes, les cuillères, et les couvercles ne doivent pas être placés sur la surface de la cuisinière. Après l'utilisation, éteignez la table de cuisson à l'aide de la commande, ne vous fiez pas au détecteur de casserole. AVERTISSEMENT: La cuisson sans surveillance sur une table de cuisson, avec de la graisse ou de l'huile, peut s'avérer dangereuse et provoquer un incendie. N'essayez JAMAIS d'éteindre un feu avec de l'eau, mais éteignez l'appareil puis couvrez les flammes à l'aide d'un couvercle par ex. ou d'une couverture antifeu. ATTENTION: La cuisson doit être supervisée. Une cuisson de courte durée doit être supervisée en tout temps.
Cet appareil n'a pas été créé pour être mis en marche par un minuteur ou un système de gestion à distance.
AVERTISSEMENT: Risque d'incendie: ne stockez pas d'objets sur les surfaces de cuisson. Assurez-vous que l'appareil est installé de manière à pouvoir le déconnecter de l'alimentation électrique, avec une distance d'ouverture de contact (3 mm) assurant une déconnexion complète dans les conditions de surtension de catégorie III. Assurez-vous que l'appareil n'est pas exposé aux agents atmosphériques (pluie, soleil). Assurez-vous que la ventilation de l'appareil est conforme aux instructions du fabricant.
Exigences pour le meuble
La plaque à induction doit être intégrée dans le plan de travail au-dessus d'un élément de cuisine d'une largeur de 600 mm ou plus. Si le raccord est en matériel inflammable, il convient de respecter strictement les directives et les normes.
relatives aux installations basse tension et à la protection incendie.
Pour les unités encastrées, les composants (plastiques et bois de placage) doivent être assemblés à l'aide d'adhésifs résistants à la chaleur (min. 100°C): les matériaux et adhésifs non appropriés peuvent se déformer et se détacher. L'objet de cuisine doit laisser assez d'espace pour permettre le branchement de l'appareil. Les éléments de cuisine suspendus au-dessus de l'appareil doivent être installés à une distance laissant suffisamment de place pour cuisiner confortablement. Vous pouvez utiliser des cordures de bois décoratif autour du plan de travail et derrière l'appareil, dès lors que la distance minimum indiquée sur les illustrations d'installation est respectée. La distance minimale entre le dispositif intégré et le mur arrêté est indiquée sur l'illustration de l'installation de l'appareil intégré (150 mm pour la paroi latérale, 40 mm pour la paroi arrêté).
et 500 mm minimum pour toutes les armoires placées au-dessus).
Afin d'éviter l'écoulement de liquide entre le cadre de la plaque et le comptoir, positionnez le joint adhésif fourni le long de la cornure externe de la plaque avant l'assemblage.
Utilisation conforme
L'appareil d'extraction a été conçu exclusivement pour un usage domestique afin d'éliminer les odeurs de cuisine. N'utilisez jamais l'appareil à des fins autres que celles pour lesquelles il a été conçu. Les friteuses doivent être surveillées en permanence pendant l'utilisation : l'huile surchauffée peut être projetée.
Ne faites pas fonctionner l'appareil avec un commutateur temporel externe ou un système de contrôle à distance séparé. L'appareil ne doit pas être installé derrière une porte décorative afin d'éviter une surchauffe.
Pour éviter d'endommager l'appareil, ne montez pas sur l'appareil. Pour éviter d'endommager le joint en silicone, ne placez pas de récipients chauds sur les bords.
Ne coupez ni ne préparez d'aliments sur la surface de cuisson et évitez de faire tomber des objets dessus. Ne tirez pas les récipients sur la surface.
Branchement électrique
La connexion par fil doit être effectuée par un technicien spécialisé. Cet appareil possède un raccordement de type « Y » et nécessite au moins un cordon d'alimentation de type H05VV-F. Connexion MONOPHASEE, BIPHASEE et TRIPHASEE : section min. des conducteurs : 2,5 mm². Diamètre externe du cordon d'alimentation : min. 7 mm - max. 15 mm. Les bornes de connexion sont révélées lorsque le couvercle de la boîte de connexion est retiré. Assurez-vous que les caractéristiques du système
électrique domestique (tension, puissance maximale et courant) sont compatibles avec celles de l'appareil.
Connectez l'appareil comme indiqué sur le schéma (conformément à la tension du secteur et à la norme de référence du pays). Nous conseillons d'utiliser un cordon d'alimentation de 5 × 2,5 ~mm^2 H05V2V2-F. En cas d'utilisation d'un cordon d'alimentation de 5 × 2,5 ~mm^2 H05V2V2-F, suivez les instructions ci-dessous : pour la connexion triphasée, séparez les 2 fils et retirez les gaine bleues sur les fils gris.
HOBD682D1 - HOBD682R1 - plaque de cuisson à 4 zones avec hotte intégrée
1 Zone de cuisson 2 Panneau de commande

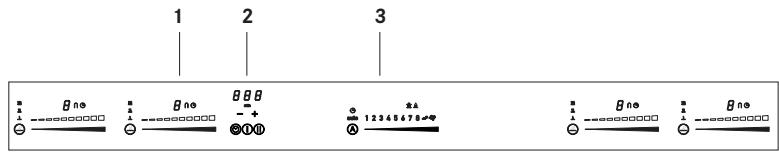

Boutons et éléments d'affichage
1 Commandes du panneau de cuisson 2 MARCHE/ARRÉT du panneau de commande de la plaque de cuisson/hotte 3 Panneau de commande du ventilateur d'extraction 4 MARCHE/ARRÉT de la plaque de cuisson/hotte 5 Activation de la minuterie 6 Affichage de la minuterie 7 Augmenter/diminuer la minuterie 8 Stop&Go/Rappel 9 Mode automatique 10 Filtre à charbon (anti-odeur) 11 Notification de nettoyage du filtre à graisse
12 Vitesse INTENSIVE 1 13 Vitesse INTENSIVE 2 14 Sélection du ventilateur de l'extracteur 15 Cuisson / Maintien à 92 °C 16 Cuisson / Maintien à 74 °C 17 Cuisson / Maintien à 42 °C 18 Gestionnaire de température 19 Sélection de zone de cuisson / niveau de puissance 20 Indicateur de position de la zone de cuisson 21 Regroupement des zones de cuisson
Marche/arrét de la plaque de cuisson/hotte
Appuyez sur MARCHE. Appuyez à nouveau pour ARRÊTER.
Par défaut, lorsque vous allumez la plaque de cuisson/extracteur, la hotte est en mode automatique et le voyant s'allume.
- Touchez (appuyez sur) la barre de sélection pour désactiver le mode automatique et travailler avec le ventilateur de l'extracteur en mode manuel.
Le ventilateur s'éteint.
Activation de la minuterie
- Appuyez et maintenez enfoncé pendant 5 secondes le bouton, la hotte passera en mode temporisé avec une minuterie préréglée de 15 min.
Le voyant de temporisation sur la hotte s'allume
- Appuyez et maintenez enfoncé à nouveau le bouton pendant 5 secondes pour désactiver la minuterie.
Lorsque la minuterie a terminé le compte à rebours, un signal acoustique retentit (pendant 2 minutes, ou il s'arrête lorsque vous appuyez sur les boutons Marche/Arrêt), tandis que l'affichage © s’éteint.
Le compte à rebours n'est pas visible, le retour visuel est le voyant ©
Augmenter/diminuer la minuterie pour la zone de cuisson
- Appuyez et maintenez pour réinitialiser le filtre à graisse
- Appuyez et maintenez pour réinitialiser le filtre anti-odeur à charbon actif
Verrou : appuyez simultanément pendant quelques secondes
Sélection du ventilateur de l'extracteur augmentez/diminuez la vitesse (puissance) d'extraction
Activation/Désactivation du fonctionnement automatique (par défaut, le mode automatique est actif).
Lorsque la barre de sélection de la hotte est touchée (appuyée), le mode automatique se désactive et fonctionne avec le ventilateur en mode manuel.
Pour réactiver le mode automatique, appuyez sur le bouton (A) puis le voyant auto s'allumera pour indiquer que la hotte fonctionne dans ce mode.
Par défaut, la hotte est en mode conduit.
Activer le filtre à charbon actif
- Appuyez pendant 5 secondes sur le bouton A de la hotte lors de sa première mise en service 1.
À partir de ce moment, l'icône allumée indiquera lorsqu'il est nécessaire d'effectuer l'entretien du filtre (anti-odeur) à charbon actif.
La notification de nettoyage du filtre à graissé avec le voyant est toujours activée.
Réinitialisation de saturation du filtre anti-odeur à charbon actif
Après l'entretien des filtres :
- appuyez et maintenez 5 secondes le bouton - Le voyant du filtre à graisse s'éteint et le compte à rebours de l'indicateur recommence.
- appuyez et maintenez 5 secondes le bouton - Le voyant du filtre anti-odeur s'éteint et le compte à rebours de l'indicateur recommence.
Réglez la vitesse sur intensif 1
Cette vitesse est temporisée pour fonctionner pendant 10 minutes. Une fois ce temps écoulé, le système revient automatiquement à la vitesse précédente.
Réglez la vitesse sur intensif 2
Cette vitesse est temporisée pour fonctionner pendant 5 minutes. Une fois ce temps écoulé, le système revient automatiquement à la vitesse précédente.
MARCHE/ARRET de la plaque de cuisson/hotte
Appuyez sur MARCHE. Appuyez à nouveau pour ARRÊTER.
Sélectionnez la zone de cuisson pour régler la minuterie indépendante.
Il s'agit d'un compte à rebours qui peut être réglé pour chaque zone de cuisson, même simultanément.
À la fin de la période définie, les zones de cuisson s'arrêtent automatiquement et un signal sonore fournit l'information.
Activation/réglage de la minuterie de la plaque de cuisson :
- Appuyez plusieurs fois sur la touche pour CHOISIR la zone de cuisson à activer. L'icône correspondante sur la zone de cuisson s'allume.
Une fois sélectionnée la zone de cuisson désirée, réglez la durée de la minuterie :
- Appuyez sur ⊕ pour augmenter la minuterie d'arrêt automatique
- Appuyez sur ⊙ pour diminuer la minuterie d'arrêt automatique
Stop&Go/rappel
Cette fonction permet de suspendre/reprendre toute fonction active sur la plaque de cuisson, et de ramener la puissance de cuisson à zéro. Appuyez pour activer, appuyez à nouveau et déplacez complètement le curseur indiqué de gauche à droite pour désactiver.
Plaque de cuisson s'éteint automatiquement.
Cette fonction permet de recapercher tous les réglages de la plaque de cuisson en cas d'arrêt accidentel.
Activation :
- Remettez la plaque de cuisson en marche
- Appuyez sur dans les 6 secondes
+ Permet de verrouiller les réglages de la plaque de cuisson pour empêcher toute altération accidentelle, en laissant actives les fonctions qui ont déjà été réglées. Répétez l'opération pour désactiver.
Indicateur de position de zone de cuisson
Les zones de cuisson peuvent fonctionner en combinaison, pour créer une zone unique avec le même niveau de puissance. Zones de cuisson avant principale et arrière secondaire. Pour activer la fonction de regroupement : touchez simultanément la barre 2 et le symbole s'allume.
Avec la barre de sélection de la zone principale, il est possible de sélectionner le niveau de puissance.
Pour désactiver la fonction de regroupement, répétez simplement la procédure d'activation.
Augmenter/diminuer le niveau de puissance
Fonction de puissance supplémentaire qui reste active pendant 10 minutes, après quoi la température revient à la valeur précédemment réglée.
- Touchez et faites défiler le long de la barre de sélection et activez la surpuissance. Le niveau de surpuissance est affiché sur l'écran de la zone sélectionnée avec le symbole .
Activation du gestionnaire de température. L'écran affiche .
Cuisson / Maintien à 42 °C
Cuisson / Maintien à 74 °C
Cuisson / Maintien à 92 °C
Regroupement de zone entre deux zones de cuisson activées
Surpuissance activée
Fonctionnement des plaques à induction
Les plaques à induction fonctionnent différemment des plaques de cuisson traditionnelles ou des plaques pleines. La bobine d'induction placée sous la vitre céramique crée un champ magnétique qui alterne rapidement et qui chauffe directement le fond magnétisable du récipient. La vitre céramique est seulement chauffée par le récipient chaud. Dès que le récipient est retiré de la zone de cuisson, l'alimentation est immédiatement interrompue.
Détection de récipient
Chaque zone de cuisson est équipée d'un détecteur de récipient. Le détecteur de récipient reconnaît les récipients de cuisine équipés d'un fond magnétisable, adapté aux plaques à induction. Si le récipient est retiré pendant le fonctionnement ou qu'un récipient inadapté est utilisé, l'affichage situé après l'indicateur à barres clignote avec u. Si aucun récipient n'est placé sur la zone de cuisson dans un délai de détection de 10 secondes :
- La zone de cuisson s'éteint automatiquement après 10 secondes.
- L'affichage de chaque zone de cuisson indique u.
Récipients adaptations
Seuls les récipients équipés d'un fond magnétisable sont adaptés à une utilisation sur les plaques à induction. L'aimant adhère en chaque point sur tout le fond du récipient.
Récipients adaptés à la cuisson par induction
Les récipients utilisés sur la surface de cuisson par induction doivent être en métal, avec des propriétés magnétiques et un fond suffisamment large.
Récipients adaptations :
✓ Récipients en acier émaillé avec des fonds écais. ✓ Récipients en fonte avec un fond émaillé. ✓ Récipients en acier inoxydable multicouche, acier inoxydable ferritique et aluminium avec un fond spécifique.
Récipients inadaptés :
✓ Récipients en cuivre, acier inoxydable, aluminium, verre ignifuge, bois, céramique et terre cuite. Pour vérifier si la poèle est adaptée, approcher un aimant de son fond : si l'aimant est attiré, la poèle est adaptée à la cuisson à induction. Si vous ne disposez pas d'aimant, vous pouvez verser une petite quantité d'eau dans la poèle et la positionner sur une zone de cuisson avant de l'activer. Si le symbole u apparait sur
L'affichage, cela signifie que la poêle n'est pas adaptée.
Remarque: utilisez exclusivement des récipients avec un fond parfaitement plat et adapté aux plaques de cuisson à induction. Utiliser des récipients avec un fond irrégulier peut menacer l'efficacité du système de chauffage et empêcher la détection du récipient sur la zone de cuisson.
Bruit pendant la cuisson
Les récipients peuvent émettre des bruits pendant la cuisson. Cela n'est pas signe de dysfonctionnement et n'affecte aucunement le fonctionnement de l'appareil.
Le bruit dépend du type de récipient utilisé. Si le bruit est très dérangeant, il suffit de changer de récipient.

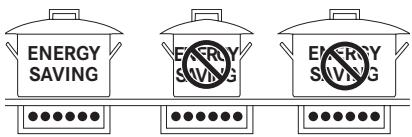

Conseil pour économiser l'énergie
Le diamètre du fond de la poêle doit correspondre au diamètre de la zone de cuisson.
Lorsque vous achetez une poêle, vérifiez si le diamètre indiqué est celui du fond ou du haut de la poêle, le haut étant presque toujours plus large que le fond. Lorsque vous préparez des plats avec des temps de cuisson longs, vous pouvez économiser du temps et de l’énergie en utilisant un autocuiseur, ce qui permet également de conserver les vitamines des aliments. Assurez-vous que l'autocuiseur contient suffisamment de liquide, car si le liquide est insuffisant et que le récipient chauffe excessivement, cela peut endommager à la fois l'autocuiseur et la zone de cuisson. Si possible, couvrez toujours les poêles avec un couvercle adapté. Choisissez une poêle adaptée à la quantité d'aliments à cuisiner. Une grande poêle à moitié vide entraîne un gaspillage d’énergie.
| Zone de cuisson | Base du réseau | Remarque | |
| Min. Ø (recommandé) | Max. Ø (recommandé) | ||
| 184 mm × 220 mm (simple) | 145 mm | 180 mm | |
| 380 mm × 220 mm (double) | 110 mm | 245 mm | Avec fonction de liaison |
Bruit de fonctionnement normaux de la table de cuisson
La technologie de la cuisson par induction est basée sur la création de champs électromagnétiques. Ils peuvent générer de la chaleur directement sur le fond du récipient. Les casseroles et poêles peuvent générer divers bruits ou vibrations selon la façon dont elles ont été fabriquées.
Ces bruits sont décrits comme suit :
Bourdonnement sourd (semblable à un transformateur)
Ce bruit se produit lors de la cuisson à un niveau de température élevé. Il provient de la quantité d'énergie transférée depuis la table de cuisson vers le récipient. Le bruit cesse ou devient moins intense lorsque le niveau de chaleur est réduit.
Léger sifflement
Ce bruit se produit lorsque le récipient est vide. Il cesse une fois que de l'eau ou des aliments sont placés dans le récipient.
Craquement
Ce bruit se produit avec des récipients comprenant des matériaux différents disposés en couches superposées. Il est causé par les vibrations sur les surfaces où différents matériaux se rencontrent. Le bruit se produit sur le récipient et peut varier selon la quantité et la méthode de préparation des aliments.
Fort sifflement
Ce bruit se produit avec des récipients composés de matériaux différents disposés en couches superposées, notamment lorsqu'ils sont utilisés à la puissance maximale et également sur deux zones de cuisson. Le bruit cesse ou devient moins intense lorsque le niveau de chaleur est réduit.
Bruit de ventilateur
Pour le bon fonctionnement du système électronique, il est nécessaire de régler la température de la table de cuisson. À cette fin, la table de cuisson est équipée d'un ventilateur de refroidissement, qui est activé afin de réduire et de régler la température du système électronique. Le ventilateur peut également continuer à fonctionner après arrêt de l'appareil si la température détectée de la table de cuisson est encore trop élevée.
Sons rythmiques et similaires aux aiguilles d'une montre
Ce bruit se produit uniquement lorsqu'au moins trois zones de cuisson fonctionnent et disparaît ou s'affaiblit lorsque certaines d'entre elles sont éteintes.
Les bruits décrits sont tout à fait normaux pour la technologie de cuisson par induction décrite et ne doivent pas être considérés comme des défauts.
Mise en marche des plaques
Maintenez ① appuyé pendant une seconde pour allumer l'appareil.
« 0 » clignote sur tous les affichages de puissance. Si vous ne saisissez rien d'autre, les plaques s'éteindront après 10 secondes pour des raisons de sécurité.
Sélectionner une zone de cuisson
Appuyez sur la touche « 0 » près du curseur du graphique à barres et faites-le glisser pour régler le niveau de puissance.
Niveau de puissance
| Nveau de puissance | Méthode de cuisson | Utilisée pour |
| 1 | Fondre, réchauffer doucement | Beurre, chocolat, gélatine, sauscs |
| 2 | Fondre, réchauffer doucement | Beurre, chocolat, gélatine, sauscs |
| 3 | Faire gonfler | Riz |
| 4 | Cuire en continu, réduire, mijoter | Légumes, pommes de terre, sauscs, fruits, poisson |
| 5 | Cuire en continu, réduire, mijoter | Légumes, pommes de terre, sauscs, fruits, poisson |
| 6 | Cuire en continu, braiser | Pâtes, soupes, viande braisée |
| 7 | Frière doucement | Roesti (rissolés), omelettes, alimentés panés, saucisses |
| 8 | Friture | Viande, chips |
| 9 | Fritture instantanée | Steak |
| P | Cuisson rapide | Eau bouillante |
Niveau de température
| Niveau de temp. | Méthode de cuisson | Utilisée pour |
| S | Fondre | Fondre du beurre, du chocolat ou du miel à environ 42 °C |
| SS | Garder au chaud | Les saucas, garder les aliments prêts à servir à environ 74 °C |
| SSS | Cuisson lente | Garder les aliments préparés à environ 92 °C |
Éteindre une zone de cuisson
Appuyez sur « 0 » sur le graphique de barre. Si vous ne saisissez rien d'autre et que les autres zones de cuisson sont éteintes, les plaques s'éteindront au bout de 10 secondes.
Éteindre les plaques de cuisson
- Appuyez sur ① pendant quelques secondes pour désactiver les plaques de cuisson. Si vous ne saisissez rien d'autre sur l'écran et que toutes les zones de cuisson sont éteintes, les plaques s'éteindront au bout de 10 secondes.
Indicateur de chaleur résiduelle
Une fois la zone de cuisson éteinte et encore chaude, un « H » reste allumé sur le panneau tant qu'il y a un risque de brûlure.
Décongeler, garder au chaud et réglage de cuisson lente
Avec la fonction de décongélation vous pouvez décongeler des aliments ou faire fondre délicatement le beurre, le chocolat ou le miel.
Le réglage garder au chaud garde les aliments au chaud à env. 74 °C.
Garder les aliments préparés à environ 92°C. Avec la cuisson lente, vous pouvez cuire vos aliments à basse
température pour préserver leur valeur nutritive.
- Sélectionnez la zone de cuisson en appuyant sur « 0 » près de l'indicateur à barres de la zone de cuisson. Appuyez sur une seule fois. Pour sélectionner le réglage « fondre » (décongélation), appuyez sur ∅ une fois de plus.
s's'affiche.
Pour sélectionner le réglage « garder au chaud », appuyez sur © une fois de plus. s'affiche. Pour sélectionner le réglage « cuisson lente », appuyez sur © une fois de plus. s'affiche.
Réglage powerplus
Toutes les zones de cuisson sont équipées d'un amplificateur de chaleur « PowerPlus »
Lorsque le PowerPlus est allumé, la zone de cuisson sélectionnée fonctionne à très haute puissance pendant 10 minutes. Le PowerPlus est utilisé, par exemple, afin de chauffer rapidement une grande quantité d'eau.
Faites glisser votre doigt sur le diagramme à barres jusqu'à ce que le signe « P » apparaisse sur l'affichage. Pour arrêter le PowerPlus, faites glisser votre doigt dans le sens opposé sur le diagramme à barres à la puissance désirée.
Minuterie
Lorsque la minuterie est réglée, la zone de cuisson s'éteint après une durée définie entre 1 min et 1h59 min.
Réglage de la minuterie
Cuisinière allumée Zone de cuisson définie
Appuyer sur ©. «_00» clignote au milieu de l'écran. - Appuyez sur pour augmenter la durée du minuteur, appuyez sur pour réduire la durée.
Lorsque vous appuyez sur la touche ④ pour la première fois, « 1 » est allumé à l'écran.
Modification de la minuterie
Réglage de la minuterie Appuyez sur la zone de cuisson active de la minuterie que vous souhaitez modifier. Appuyer sur ©. Modifiez la durée de la minute à l'aide de et
Fonction de liaison des plaques
La fonction de liaison des plaques de cuisson vous permet de relier deux zones de cuisson individuelles.
Appuyez sur l'indicateur de barre des deux zones de cuisson.
L'affichage près des deux zones indique sur un côté et sur l'autre côté.
Si l'une des zones de cuisson est déjà utilisée lors du démarrage de la fonction de liaison, le niveau de puissance et
du temps de cuisson de cette zone s'appliquera aux deux zones. Si les deux zones de cuisson sont déjà en cours d'utilisation, la durée de fonctionnement s'efface dans les affichages du niveau de puissance.
Si la fonction regroupement n'est pas possible, régalez la vitesse Boost.
Verrouillage pour enfants
✓ Appareil allumé Touchez et simultanément pendant quelques secondes jusqu'à entendre un signal sonore. L'affichage est verrouillé. Lorsque l'affichage s'éteint dans cet état, la fonction verrouillage reste active quand vous redémarrez les plaques. Pour désactiver la sécurité infant, appuyez sur et simultanément pendant quelques secondes.
| Modèle | HOBD682D1 HOBD682R1 |
| Puisance total max. | 7,545 kW |
Le filtre anti-odeurs à charbon actif peut être régénéré. Suivez les instructions fournies sur le kit pour la méthode de régénération et pour les intervalles de remplacement.

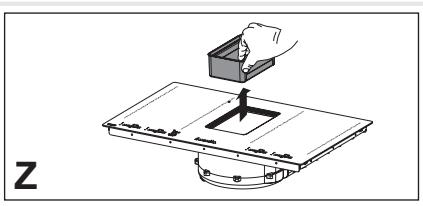

Filtres à graisse : Les filtres doivent être nettoyés tous les 2 mois de fonctionnement, ou plus fréquemment pour une utilisation particulièrement intensive, et peuvent être lavés dans un lave-vaisselle. Ne nettoyez pas les grilles dans le lave-vaisselle.
Recommandations générales
Ne jamais utiliser de tampons à récurer, de laine d'acier, d'acide chlorhydrique ou d'autres produits qui pourraient rayer ou marquer la surface. Les aliments qui tombent ou se déposent sur la surface, sur les éléments fonctionnels ou esthétiques de la table de cuisson ne doivent pas être consommés.

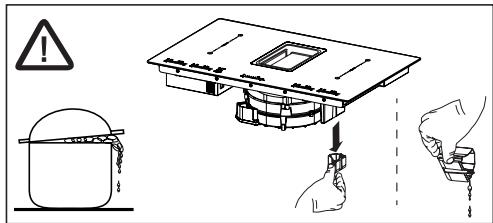

Nettoyage de l'appareil
Nettoyez la table de cuisson après chaque utilisation, afin d'éviter la combustion des résidus alimentaires. Pour un nettoyage quotidien, utilisez un chiffon doux ou une éponge avec de l'eau et un produit de nettoyage approprié. Suivez les
conseils du fabricant concernant les agents de nettoyage. Nous vous recommandons d'utiliser des agents de nettoyage de protection.
Retirez la saleté incrustée, telle que les traces de lait bouilli à l'aide d'un racloir pour vitres céramiques lorsque la plaque est encore chaude. Suivez les conseils du fabricant concernant le racloir adapté. Retirez les traces d'aliments sucrés, telles que la confiture bouillie sur la plaque à l'aide d'un racloir pour vitres céramiques lorsque la plaque est encore chaude. Sinon, cela pourrait endommager la surface en vitrocéramique. Retirez les traces de plastique fondu avec un grattoir pour vitrocéramique lorsque la plaque est encore chaude. Sinon, cela pourrait endommager la surface en vitrocéramique. Éliminez les traces de calcaire à l'aide d'une petite quantité de solution dissolvante pour calcaire, telle que le vinaigre ou le jus de citron, dès que la table de cuisson a refroidi. Puis nettoyez à nouveau avec un chiffon humide.
Codes d'erreur
| Code d'erreur | Description | Cause possible de l'erreur | Solution |
| ER 03 et tonalité continue | Activation continue d'un capteur; TC s'éteint après 10 sec. | Eau ou récipients sur le verre au-dessus des capteurs de commande tactile | Nettoyer la surface de commande, retirer les objets sur les capteurs. |
| ER20 | Mémoire Flash - erreur TC | TC défectueuse | Remplacer la TC |
| ER 22 | Bouton d'évaluation défectueux, l'interface utilisateur s'éteint après 3,5 à 7,5 sec. | Court-circuit ou circuit ouvert dans la zone de la commande tactile | Remplacer la TC |
| ER 31 | Données de configuration incorrectes ou différence entre le générateur et la TC | Nouvelle configuration du générateur d'induction requise | Nouvelle configuration (menu Service) |
| ER 36 | Valeur NTC sur TC incorrecte; l'interface utilisateur s'éteint | Court-circuit ou circuit ouvert de NTC | Remplacer la TC |
| ER 47 | Erreur de communication entre la TC et l'induction | Pas de communication LIN ou erreur de communication ! (l'esclave ne répond pas à la requête du maître) | Câble de connexion non branché correctement ou défectueux. |
| U400 | Tonalité continue L'alimentation électrique à l'entrée est trop élevé | Mauvais raccordement de la table de cuisson | Raccordement de l'alimentation électrique correct |
| E/2 | Température excessive de l'élement d'induction | Surcharge de la table de cuisson ou récipients chauffés à vide | Laisser le système refroidir. |
| E/A | Erreur sur la carte d'alimentation | Défaillance d'un composant | Remplacer la carte d'alimentation |
| E/6 | Erreur sur la carte d'alimentation | Aucune erreur d'alimentation sur la carte d'alimentation | 1. Contrôler le câblage2. Contrôler l'alimentation du filtré3. Remplacer la carte d'alimentation |
| E/8 | Vitesse du ventilateur incorrecte | Erreur sur le ventilateur gauche ou droit | Évacuation de l'air bloquée,p. ex. par du papierRemplacer le ventilateur défectueux |
| E/9 | Capteur de température défectueux sur l'inducteur | Remplacer l'inducteur Remplaçer la carte d'alimentation |
Maintenance et réparation
S'assurer que la maintenance des composants électriques est effectuée uniquement par le fabricant ou le service clientèle. S'assurer que les câbles endommagés sont uniquement remplacés par le fabricant ou le service clientèle.
Lorsque vous contactez le service clientèle, veuillez fournir les informations suivantes :
-type de défaut - modèle d'appareil (Art./Cod.) - numéro de série (N. S.)
Ces informations figurent sur la plaque signalétique. La plaque d'identification est fixée sur la face inférieure.
Mise au rebut
Le symbole sur le produit ou sur son emballage indique que ce produit ne peut pas être traité comme déchet ménager. Il doit être remis à un centre de collecte des déchets chargé du recyclage des équipements électriques et électroniques. En procédant correctement à la mise au rebut de cet appareil, vous contribuerez à prévenir des effets nuisibles à l'environnement et à la santé, qui pourraient autrement être causés par une mise au rebut inadéquate de ce produit. Pour plus d'informations sur le recyclage de ce produit, veuillez contacter votre mairie, votre service de traitement des déchets ménagers ou le magasin où vous avez acheté le produit. L'appareil est conforme à la directive 2012/19/UE concernant la réduction des substances dangereuses utilisées dans les appareils électriques et
électroniques et l'élimination des déchets.
Identification du produit
Type:4300
Modèle : HOBD682D1 - HOBD682R1
Reportez-vous à la plaque signalétique située sur la partie inférieure du produit. Le fabricant améliore ses produits en permanence. Pour cette raison, le texte et les illustrations de ce manuel peuvent être modifiés sans préavis.
1,2 Zone de cuisson flexible 1 + 2 Reliée 3,4 Zone de cuisson flexible 3 + 4 Reliée
| Paramètre | Valeur | Dimensions (mm) | |
| Dimensions de fonctionnement | - | 830 × 520 (1 x p) | |
| Tension d'alimentation et fréquence | 220-240 V, 50 Hz; 220 V, 60 Hz | ||
| 3N~ / 2N~ 380-415 V, 50 Hz; | |||
| 3N~ / 2N~ 380 V, 60 Hz | |||
| Valeurs des éléments de puissance et chauffants | |||
| Zone de cuisson 1, 2, 3, 4 | 2 100 WAmplification de puissance : 3 700 W | 230 x 210 | |
| Zone de cuisson flexible 1+2, 3+4 | 3 700 W | 460 x 210 | |
| Paramètre | Symbole | Valeur | Unité de mesure |
| Poids de l'appareil | M | 26 / 19 | kg |
| Nombre de zones de cuisson | 4 | ||
| Source de chaleur | Induction | ||
