E.ZiCLEAN TORNADE - Aspirateur robot EZICLEAN - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Aspirateur robot
Marque	EZiCLEAN
Modèle	E.ZiCLEAN TORNADE
Dimensions (L×P×H)	360 mm × 360 mm × 92 mm
Poids	3,5 kg
Alimentation	Adaptateur secteur AC 100-240V, 50/60Hz ; base de charge DC 24V 1A
Batterie	Lithium-Ion 2200 mAh
Autonomie	Environ 120 minutes
Temps de charge	Environ 120 minutes
Capacité du bac à poussières	800 mL
Niveau sonore	48 dB
Modes de nettoyage	Automatique, Spot, Edge (long des murs), Zig-Zag, Rapide
Modes de navigation	Automatique, Spirale, Carré, Long des murs, Zig-Zag
Fonctionnalités supplémentaires	Lampe UV stérilisante, télécommande, programmation horaire, mur infrarouge, retour automatique à la base, fonction diffuseur de parfum
Types de sols compatibles	Parquet, linoléum, moquette, carrelage, tapis peu épais
Filtration	Filtre HEPA
Brosses	2 brosses latérales CORNER, 1 brosse principale (nylon ou E.ZIPETS), brosse secondaire
Accessoires inclus	Base de charge, télécommande, mur infrarouge, kit mopping (2 mops), filtre HEPA supplémentaire, tournevis, kit d'entretien
Piles requises (non incluses)	Télécommande : 2× AAA ; mur infrarouge : 2× R14
Sécurité	Détecteurs de vide (3 capteurs) anti-chute, détecteurs d'obstacles frontaux, grille anti-enchevêtrement
Entretien recommandé	Nettoyage du bac, filtre et brosses toutes les 2 semaines ; remplacement des consommables tous les 4 mois
Garantie	2 ans (constructeur) ; batterie et accessoires : 6 mois

FOIRE AUX QUESTIONS - E.ZiCLEAN TORNADE EZICLEAN

Comment synchroniser la télécommande avec le robot ?

Mettez le robot hors tension. Maintenez enfoncé le bouton CHARGE de la télécommande tout en allumant le robot. Un long bip sonore confirme la synchronisation.

Que faire si le robot ne répond pas à la télécommande ?

Vérifiez l'état des piles de la télécommande, orientez-la vers le robot et assurez-vous qu'il est sous tension. Si nécessaire, effectuez une synchronisation comme décrit ci-dessus.

Comment programmer un nettoyage automatique ?

Retirez le robot de sa base, allumez-le, puis appuyez sur le bouton de programmation sur l'écran. Sélectionnez le jour, l'heure et les minutes, puis validez. Le robot démarrera automatiquement à l'heure programmée s'il est chargé.

Que signifie le code erreur E001 ?

E001 indique un problème moteur d'aspiration ou un mauvais contact avec le bac à poussières. Vérifiez que le bac est correctement clipsé et nettoyez le module d'aspiration.

Comment nettoyer le filtre HEPA ?

Retirez le bac à poussières, puis le filtre. Vous pouvez le nettoyer à l'aide du kit d'entretien ou le passer sous un filet d'eau. Laissez-le sécher complètement avant de le réinstaller. Ne l'exposez pas au soleil.

Comment changer la batterie du robot ?

Utilisez un tournevis pour retirer le support de batterie, débranchez la connectique, puis installez la nouvelle batterie en respectant la polarité. Revissez le support. La batterie est garantie 6 mois.

Comment installer le mur infrarouge ?

Insérez 2 piles R14 dans le mur infrarouge, puis placez-le au sol à plus de 3 mètres de la base de charge. Allumez-le (voyant vert). Le robot fera demi-tour lorsqu'il rencontrera le faisceau.

Le robot ne retourne pas à sa base, que faire ?

Vérifiez que la base est branchée et que son voyant rouge est allumé. Assurez-vous qu'aucun obstacle ne gêne le passage et que les contacteurs sont propres. Vous pouvez aussi utiliser le bouton CHARGE de la télécommande.

Comment utiliser la fonction mopping ?

Humidifiez légèrement la mop avec une solution de lavage pour sol, puis clipsez le kit mopping sur les encoches à l'arrière du robot. Utilisez-le uniquement sur sols durs (parquet, carrelage). Lavez les mops en machine après usage.

Quelle est la durée de vie des consommables ?

Nous recommandons de nettoyer les consommables (brosses, filtre) toutes les 2 semaines et de les remplacer tous les 4 mois pour garantir une efficacité optimale.

MODE D'EMPLOI E.ZiCLEAN TORNADE EZICLEAN

Aspirateur robot tornade

Manuel Utilisateur

Sommaire

1. Précautions d'utilisation 4
2. Contenu de la boîte 5

A. MATÉRIELS ET ACCESSOIRES FOURNIS* 5 B. SPÉCIFICITÉS TECHNIQUES 5

1. Familiarisez-vous avec les fonctions de votre produit............6

A. VUE DE DESSUS DE L'ASPIRATEUR ROBOT 6 B. VUE DU DESSOUS DE L'ASPIRATEUR ROBOT. 6 C. VUE DE LA TELÉCOMMANDE DE CONTROLE À DISTANCE 7 D. SYNCHRONISATION ET INSTALLATION DES PILES DE LA TELÉCOMMANDE. 7 E. ÉCRAN DE CONTROLE 8

1. Installation du Mur Infrarouge 9

A. INSTALLATION DES PILES DU MUR INFRAROUGE 9 B. UTILISATION DU MUR INFRAROUGE 9

1. Installation du dock et rechargement de votre robot............10

A. RECHARGEMENT AUTOMATIQUE 10 B. RECHARGEMENT MANUEL 10 C. ORDONNERLE RETOUR AU DOCK. 11

1. Programmation des jours et des heures de nettoyage 11

A. METTREVOTREE. ZICLEAN@ALHEURE 11 B. PROGRAMMER LES JOURS ET HEURES DE NETTOYAGE. 12 C. SUPPRIMER LES RÉGLAGES DE LA PROGRAMMATION 13

1. Modes de navigation du robot eziclean® 14
2. Modes de nettoyage du robot eziclean® 15

A. MODE DE NETTOYAGE AUTOMATIQUE 15 B. MODE DE NETTOYAGE SPOT 15 C. MODE DE NETTOYAGE EDGE 15 D. MODE DE NETTOYAGE ZIG-ZAG 15 E. MODE DE NETTOYAGE RAPIDE 15 F. LAMPE UV : 15

1. Entretien de l'aspirateur robot eziclean® 16

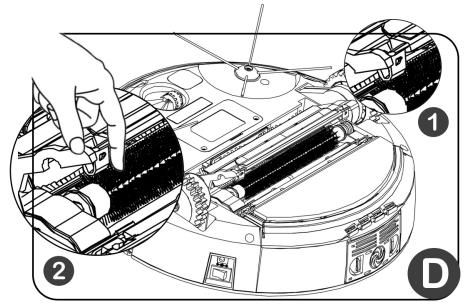

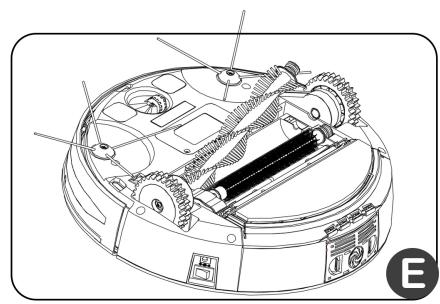

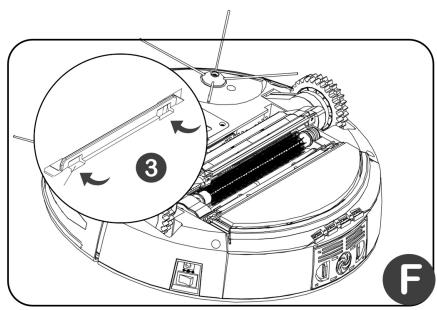

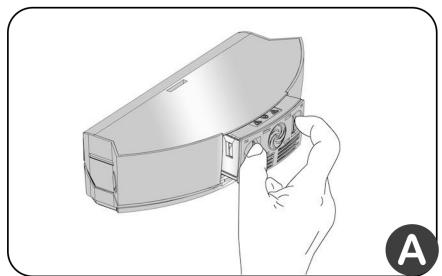

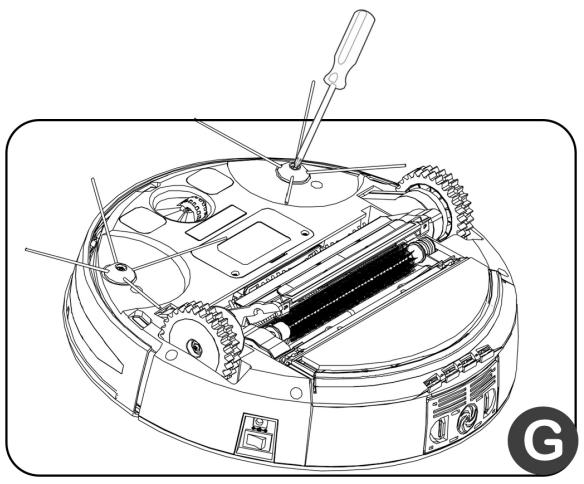

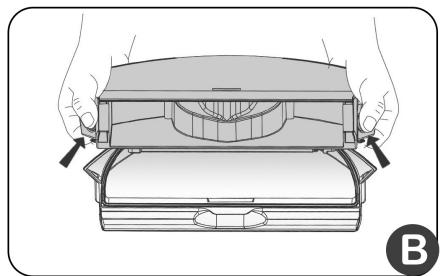

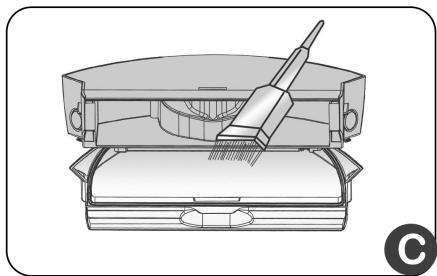

A. VIDER LE BAC À POUSSIÈRES ET NETTOYER LE FILTRE. 16 B. CLIPSAGE - DECLIPSAGE DES DOUBLESS BROSSES PRINCIPALES 16 C. CLIPSAGE - DECLIPSAGE DES BROSSSES LATERALES 17 D. NETTOYAGE DE LA ROUE DIRECTIONNELLE AVANT ET ROUES LATERALES. 17 E. NETTOYAGE DES DETECTEURS DE VIDE 18 F. NETTOYAGE DES DETECTEURS D'OBSTACLES 18

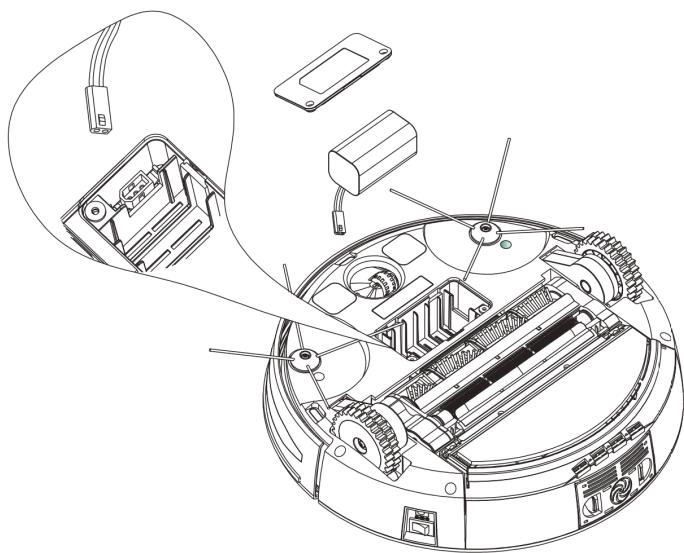

1. Changement de la Batterie 18

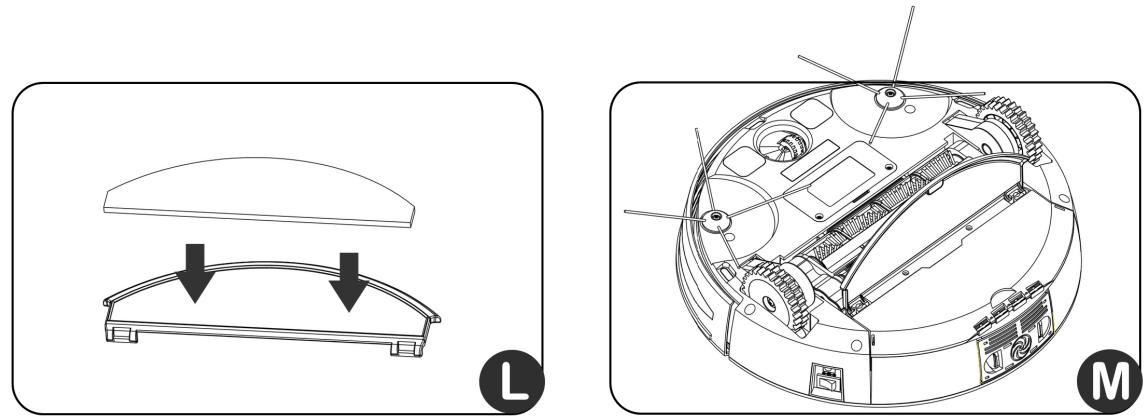

2. Utilisation de la mop de nettoyage 19
3. Codes ERROR et dépannage 20
4. Foire Aux Questions 20
5. Garanties et Certificats 21

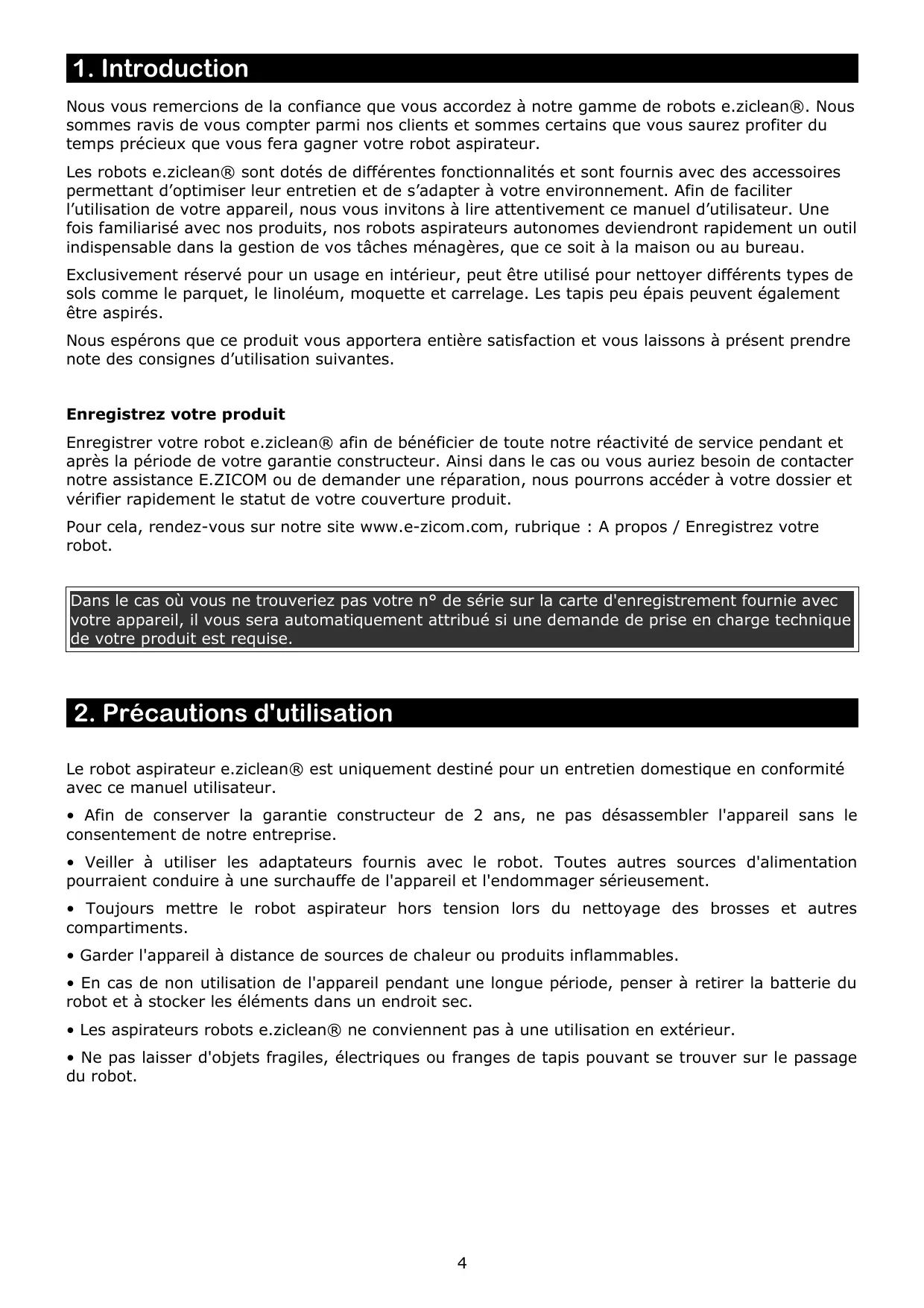

1. Introduction

Nous vous remercions de la confiance que vous accordez à notre gamme de robots e. ziclean®. Nous sommes ravis de vous compter parmi nos clients et sommes certains que vous saurez profiter du temps précieux que vous fera gagner votre robot aspirateur.

Les robots e. ziclean® sont dotés de différentes fonctionnalités et sont fournis avec des accessoires permettant d'optimiser leur entretien et de s'adapter à votre environnement. Afin de faciliter l'utilisation de votre appareil, nous vous invitons à lire attentivement ce manuel d'utilisateur. Une fois familiarisé avec nos produits, nos robots aspirateurs autonomes deviendront rapidement un outil indispensable dans la gestion de vos tâches ménagères, que ce soit à la maison ou au bureau.

Exclusivement réservé pour un usage en intérieur, peut être utilisé pour nettoyer différents types de sols comme le parquet, le linoléum, moquette et carrelage. Les tapis peu épais peuvent également être aspirés.

Nous espérons que ce produit vous apportera entière satisfaction et vous laisse à présent prendre note des consignes d'utilisation suivantes.

Enregistrez votre produit

Enregistrer votre robot e. ziclean® afin de bénéficier de toute notre réactivité de service pendant et après la période de votre garantie constructeur. Ainsi, dans le cas où vous auriez besoin de contacter notre assistance E. ZICOM ou de demander une réparation, nous pourrons accéder à votre dossier et vérifier rapidement le statut de votre couverture produit.

Pour cela, rendez-vous sur notre site www.e-zicom.com, rubrique : A propos / Enregistrez votre robot.

Dans le cas où vous ne trouveriez pas votre n° de série sur la carte d'enregistrement fournie avec votre appareil, il vous sera automatiquement attribué si une demande de prise en charge technique de votre produit est requise.

2. Précautions d'utilisation

Le robot aspirateur eziclean® est uniquement destiné à un entretien domestique en conformité avec ce manuel utilisateur.

• Afin de conserver la garantie constructeur de 2 ans, ne pas désassembler l'appareil sans le consentement de notre entreprise.
• Veiller à utiliser les adaptateurs fournis avec le robot. Toutes autres sources d'alimentation pourraient conduire à une surchauffe de l'appareil et l'endommager sérieusement.
• Toujours mettre le robot aspirateur hors tension lors du nettoyage des brosses et autres compartiments. Garder l'appareil à distance de sources de chaleur ou produits inflammables.
• En cas de non utilisation de l'appareil pendant une longue période, penser à retirer la batterie du robot et à stocker les éléments dans un endroit sec.
• Les aspirateurs robots eziclean® ne conviennent pas à une utilisation en extérieur.
• Ne pas laisser d'objets fragiles, électriques ou franges de tapis pouvant se couvrir sur le passage du robot.

Matériels et accessoires fournis*

Aspirateur Robot e. ziclean® TORNADE

Aspirateur Robot (1)	Set de Mops (2)
Base de Chargement (1)	Brosses Latérales (2)
Mur Virtuel (1)	Kit Brosse Principale Nylon (1)
Alimentation (1)	Filtre HEPA (1)
Kit Mopping (1)	Tournevis (1)
Kit d'entretien (1)	Manuel Utilisateur (1)

• Certaines versions peuvent proposer une accessoirisation différente.

B. spécificités techniques

Aspirateurs robots e.ziclean® TORNADE series
Dimension	360mm*92mm
Poids	3.5 kgs
Voltage	18-30W
Temps de nettoyage moyen	Environ 120 min
Temps de chargement moyen	Environ 120 min
Voltage charge	DC24V 1A
Décibels	48db
Capacité du bac à poussières	800 mL
Capacité de la batterie	2200mAh Lithium Ion
Vitesse de passage maximale	300mm/sec
Vitesse de passage normale	150mm/sec

Télécommande

Dimension	150mm*46mm*15mm
Piles	2 AAA . Non inclus
Périmètre d'action	12 mètres

Base de chargement

Dimension	188mm*143mm*113mm
Alimentation	AC 100-240V 50-60Hz

Mur Virtuel

Dimension	90*99mm
Piles	2 R14 . Non inclus
Périmètre d'action	4 mètres

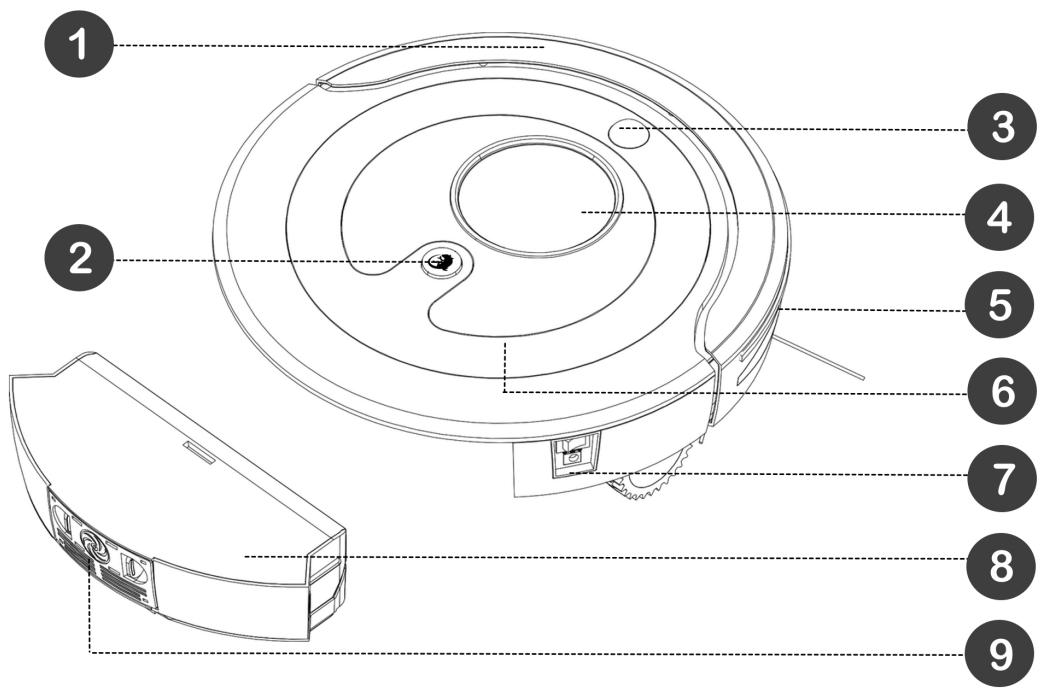

A. VUE de DESSUS de l'aspirateur ROBOT

1. Bumper Frontal
2. Arceau Customisable
3. Bouton d'ouverture du bac à poussière
4. Bouton ON/OFF et entrée Alimentation
5. Infraouge
6. Bac à Poussière
7. Écran tactile
8. Module d'Aspiration

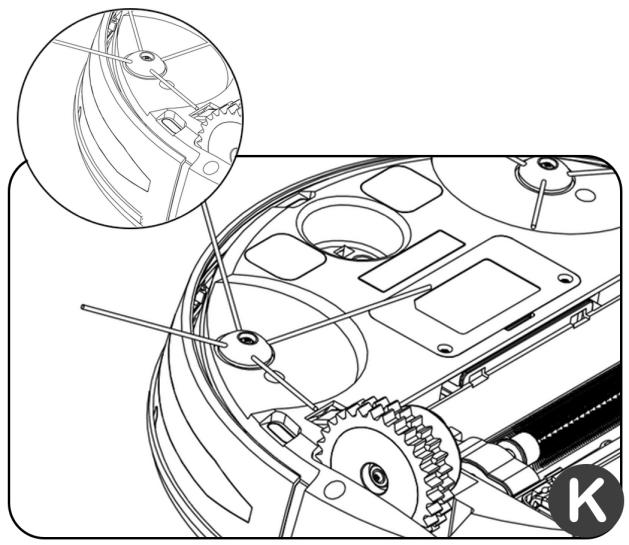

9. Détecteurs d'Obstacles

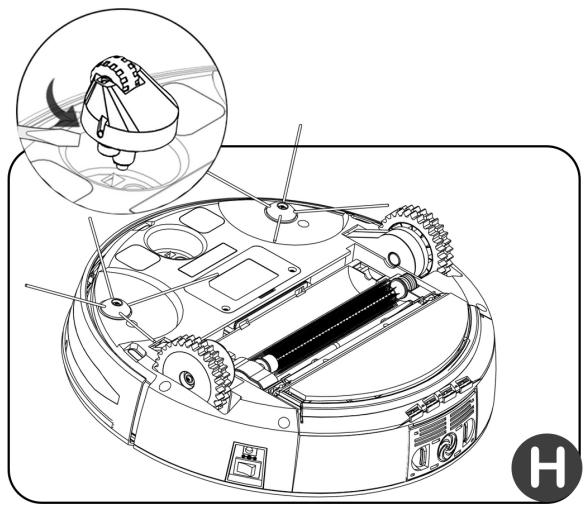

B. VUE du dessous de l'aspirateur ROBOT

1. Brosses Latérales (2)
2. Roue Avant
3. Accès Batterie
4. Contacteurs avec la base de charge (2)
5. Brosse Principale
6. Lampe UV Stérilisante
7. Brosse Secondaire
8. Déteceurs de vide (3)
9. Kit Mopping - Serpillère
10. Roues Motrices (2)
11. Grille anti-enchevêtrement

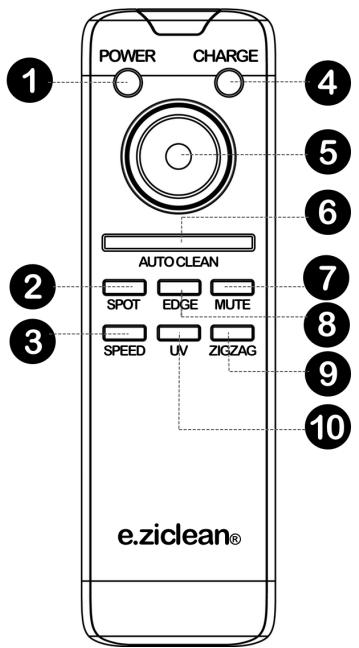

1. POWER. Bouton de mise en marche
2. SPOT : Mode de Nettoyage Ciblé
3. SPEED : Réglage Vitesse de Nettoyage
4. CHARGE : Retour à la base
5. Contrôle Manuel du Robot
6. Mode de Nettoyage Automatique
7. MUTE. Suppression du son
8. EDGE : Mode de nettoyage long des murs
9. ZIGZAG : Mode de nettoyage en zigzag
10. UV : Activation de la lampe UV

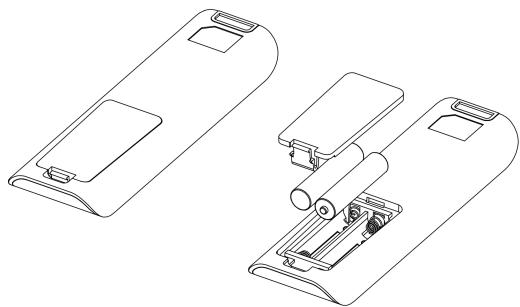

D. Synchronisation et installation des PILES de la télécommande

① Déclipser le cache de la télécommande. ② Insérer 2 piles AAA en suivant le sens de polarisation indiqué. ③ Reclipser le cache. La télécommande est maintenant prête à l'emploi.

Important

Dans le cas où votre robot aspirateur ne répond pas à votre télécommande, effectuer une procédure de synchronisation : Mettre l'aspirateur robot hors tension. Maintenir le bouton CHARGE de la télécommande et allumer le robot en même temps. Un long bip sonore confirme la bonne synchronisation de vos 2 appareils.

Retirer les piles des appareils dans le cas où vous n'utiliseriez pas votre e. ziclean® pour une période prolongée. Mettre les appareils hors tension lors de l'installation des piles. À noter que dans le cas de leur changement, une procédure de synchronisation entre la télécommande et le robot sera à nouveau nécessaire.

Une fois les batteries épuisées, les disposer dans un compartiment de recyclage prévu à cet usage.

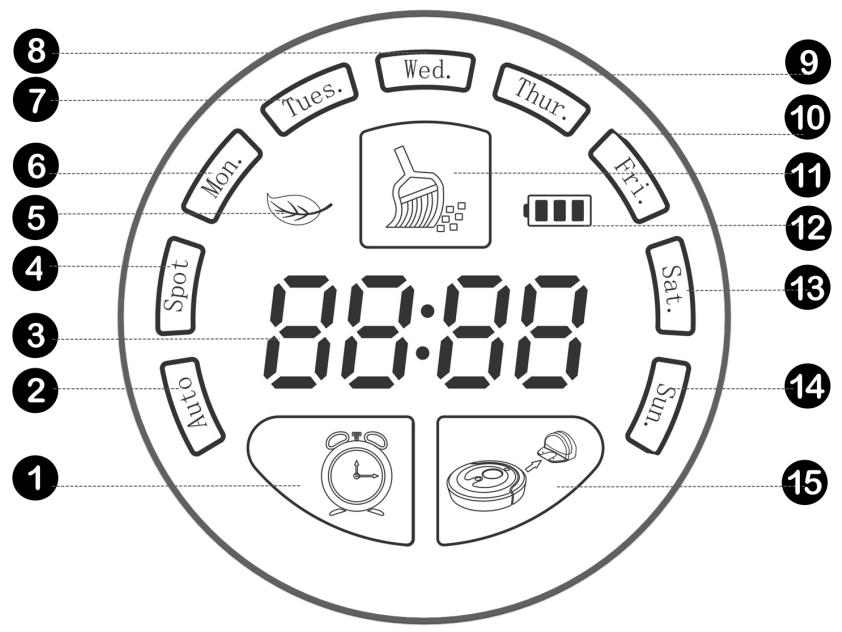

1. Horloge
2. Statut du mode nettoyage AUTOMATIQUE
3. Affichage de l'heure. Code ERREUR
4. Statut du mode de nettoyage SPOT
5. Statut de la lampe UV
6. Lundi
7. Mardi
8. Mercredi
9. Jeudi
10. Vendredi
11. Lancer le mode de nettoyage Automatique
12. Statut de la batterie
13. Samedi
14. Dimanche
15. Retour au dock de chargement.

Économiseur d'énergie

Lorsque votre robot n'est pas utilisé pendant plus d'une minute, il se met automatiquement en mode veille. Appuyer sur le bouton POWER de la télécommande ou toucher l'écran, pour que l'écran du robot aspirateur soit à nouveau affiché. En mode veille, l'appareil n'est pas éteint et continuera de se décharger. Pour éteindre complètement le robot, utiliser le switch ON/OFF de l'appareil.

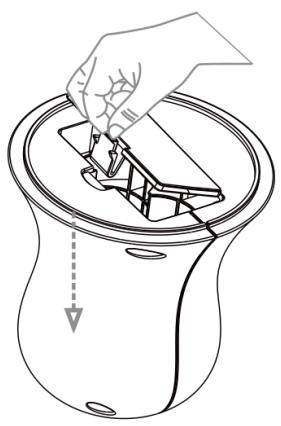

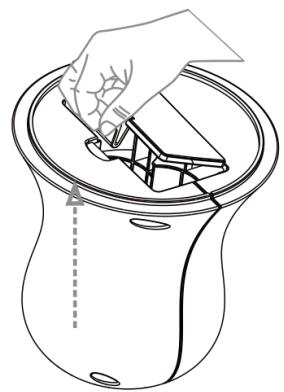

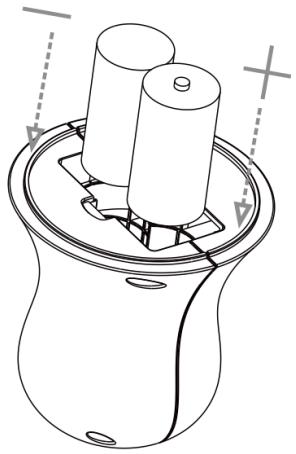

A. installation des PILES du MUR infrarouge

① Déclipser le socle du mur Infrarouge. ② Insérer 2 piles R14. Le sens de polarisation des piles est indiqué à l'intérieur du compartiment d'installation des piles. Ne pas tenir compte des ressorts au fond du mur Infrarouge. ③ Reclipser le socle. Le mur Infrarouge est maintenant prêt à l'emploi.

Rappel

Retirer les piles des appareils dans le cas où vous n'utiliseriez pas votre e. ziclean® pour une période prolongée. Mettre les appareils hors tension lors de l'installation des piles. Une fois les batteries épuisées, les disposer dans un compartiment de recyclage prévu à cet usage.

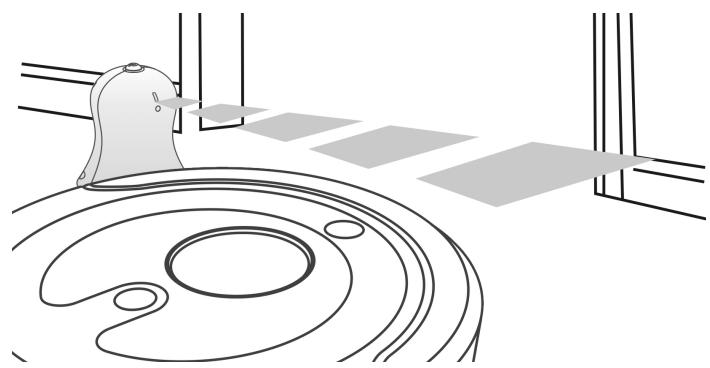

B. Utilisation du MUR infrarouge

La fonctionnalité du mur Infrarouge permet de cloisonner des zones de nettoyage spécifiques pour l'aspirateur robot. En effet, lorsque le robot aspirateur e. ziclean® rentre en contact avec son faisceau, il fait automatiquement demi-tour. Il est ainsi possible de déterminer les pièces ou endroits à nettoyer exclusivement. Le rayon d'action du mur Infrarouge est de 4 mètres.

① Positionner le mur Infrarouge au niveau du sol, et appuyer sur le bouton ON. Le vert doit alors s'allumer. ② Positionner le mur Infrarouge à plus de 3 mètres de la base de chargement, afin d'éviter toutes interférences.

③ La base de chargement ne doit pas être installée en le rayon ou en face du mur Infrarouge. ④ Le mur Infrarouge doit également être tenu à l'abri des rayons du soleil afin de ne pas perturber la communication avec le robot.

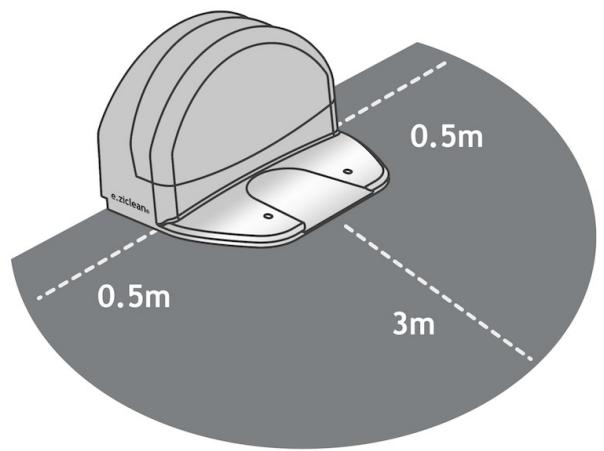

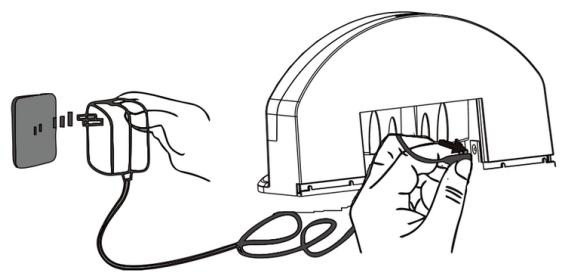

A. rechargement automatique

Installer la station de chargement dans un endroit plat et contre un mur. Veiller à respecter les espaces latéraux et frontaux indiqués comme ci-dessous :

Le bon positionnement de la station de charge facilitera la phase d'ancrage de l'aspirateur robot lors de son retour à son dock de rechargement.

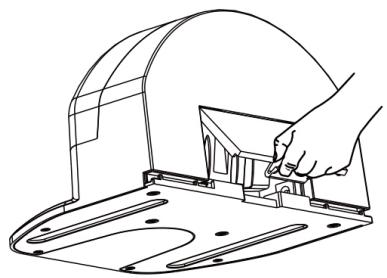

3. Brancher la station de rechargement avec son alimentation. Penser à faire longer le fil de raccordement le long du mur afin d'éviter tout risque d'emmêlement avec l'aspirateur robot. Le surplus du câble peut être rangé à l'intérieur de la base de chargement :

Conseils

Dans le cas où l'aspirateur robot peine à retourner à sa base, vérifier qu'aucun obstacle ne vienne gêner sa navigation, et que sa base de chargement soit placée dans un endroit suffisamment espacé. Au besoin, changer le positionnement de la station de charge.

Veiller également à ce que les contacteurs de la station de charge et du robot soient régulièrement nettoyés afin que la surface de contact soit toujours bien propre.

Il est possible de connecter le câble d'alimentation directement à l'aspirateur robot. L'entrée de l'alimentation se trouve à l'opposé du bouton de mise sous tension ON/OFF, situé sur le côté de l'aspirateur robot.

A Noter

Le temps de chargement complet de l'e. ziclean® est d'environ 2 à 3 heures. Avec ses batteries pleines, le voyant de la batterie reste statique. Il assure en moyenne des cycles de nettoyage d'environ 120 minutes.

C. ordonner le RETOUR au DOCK

Appuyer sur le bouton

de l'écran de l'aspirateur robot. ziclean® se mettra alors

en mode de recherche de son dock de rechargement.

Le retour de l'aspirateur robot peut également être effectué depuis le bouton CHARGE de la télécommande.

Rappel

Dans le cas où l'aspirateur robot peine à retourner à sa base, vérifier qu'aucun obstacle ne vienne gêner sa navigation, et que sa base de chargement soit placée dans un endroit suffisamment espacé. Au besoin, changer le positionnement de la station de charge.

Sélection du jour

① Retirer le robot de sa base. ② Mettre l'aspirateur robot sous tension depuis le bouton On/Off de l'appareil, et appuyer

immédiatement sur le bouton

de l'écran. La case du jour Lun. est en surbrillance.

L'icône en forme de Feuille d'Arbre doit maintenant avoir disparu de l'écran de contrôle.

Pour information :

Mon.	Tues.	Wed.	Thur.	Fri.	Sat.	Sun.
Lundi	Mardi	Mercredi	Jeudi	Vendredi	Samedi	Dimanche

Afin de sélectionner le JOUR, appuyer sur le bouton

de l'écran. Une fois le JOUR

souhaité en surbrillance, confirmer en appuyant 2 fois sur le bouton

Sélection des heures et minutes

Pour ajuster l'heure, appuyer sur le bouton

de l'écran. Appuyer à nouveau sur ce

bouton jusqu'à ce que le 1er chiffre de l'afficheur

soit en surbrillance.

⑤ Ajuster maintenant les heures et les minutes en faisant défiler les chiffres de 0 à 9 depuis le

bouton, et valider votre sélection avec

Continuer la sélection des heures et des minutes de la même manière. Lorsque la case Mon. est en surbrillance, finaliser le réglage des heures et minutes en appuyant 1 fois sur le bouton.

NETTOYAGE AUTOMATIQUE

B. programmer les JOURS et HEURES de nettoyage

L'aspirateur robot e. ziclean® permet de réserver un créneau de nettoyage à une heure fixe. Vous pouvez sélectionner jusqu'à 1 créneau par jour. Il partira pour un cycle de nettoyage complet et reviendra à sa base une fois ses batteries épuisées.

Sélection du jour

Retirer le robot de sa base. Mettre l'aspirateur robot sous tension depuis le bouton On/Off de l'appareil. Appuyer sur le bouton. Faites votre sélection en faisant défiler les jours à l'aide du

Bouton. Une fois le JOUR souhaité en surbrillance, valider votre choix en appuyant 1

Fois sur

Sélection des heures et minutes

④ Pour ajuster l'heure, appuyer sur le bouton de l'écran. Appuyer à nouveau sur ce bouton jusqu'à ce que le 1er chiffre de l'afficheur 88:88 soit en surbrillance. ⑤ Ajuster maintenant les heures et les minutes en faisant défiler les chiffres de 0 à 9 depuis le bouton, et valider votre sélection avec. Continuer la sélection des heures et des minutes de la même manière. Lorsque la case Mon. est en surbrillance, finaliser le réglage des heures et minutes en appuyant 1 fois sur le

Bouton NETTOYAGE AUTOMATIQUE

e. ziclean® quittera sa base au jour et à l'heure programmés, uniquement si celui-ci est complètement chargé.

Dans le cas où votre robot aspirateur viendrait à être complètement déchargé, l'appareil peut perdre les paramètres de sa programmation et de synchronisation avec sa télécommande. Dans ce cas, la procédure de réglage de l'heure, de la programmation et de synchronisation peut s'avérer nécessaire.

C. supprimer les réglages de la programmation

Pour déprogrammer un jour de la semaine, suivre les étapes suivantes :

① Appuyer sur le bouton. Les jours précédemment programmés sont éclairés. ② Afin de déprogrammer un JOUR, atteindre le jour souhaité en faisant défiler les jours depuis le bouton, et le désélectionner en appuyant 1 fois sur

8. Modes de navigation du robot eziclean®

e. ziclean® offre une couverture optimisée, grâce à un système intelligent de navigation cumulant différents schémas de nettoyage ; e. ziclean® réajuste également en temps réel ses axes de navigation en fonction de l'environnement de votre intérieur.

Aussi, tout comme vous le feriez avec votre aspirateur tracteur, e. ziclean® effectue plusieurs passages aux mêmes endroits, pour augmenter sa qualité de nettoyage. Il peut ainsi nettoyer en profondeur et avec une efficacité constante sur tous types de sols, tapis et moquettes inclus.

Le résultat étant d'assurer un passage sur près de 90% de votre intérieur, sans oublier d'aspirer près des plinthes et des coins. Ci-dessous les différents schémas de déplacements visibles lors d'un nettoyage en mode Automatique :

Ces modes de navigation peuvent également être activés spécifiquement depuis la télécommande :

① AUTOMATIQUE : e. ziclean® combinera automatiquement l'ensemble des schémas de navigation ci-dessus, et en fonction de l'environnement des pièces à couvrir. Il nettoiera jusqu'à épuisement de ses batteries puis retournera se charger sur son dock. Pour lancer ce mode de nettoyage manuellement, appuyer sur le bouton AUTO CLEAN de la télécommande. ② SPIRALE : Le robot se concentrera sur une zone restreinte pendant une durée de 1 à 4 minutes puis s'arrêtera. Dans ce mode, l'appareil ne retournera pas à sa base une fois son travail effectué. Il convient parfaitement pour des espaces relativement petits et particulièrement incrustés en saleté. Pour lancer ce mode de nettoyage manuellement, appuyer sur le bouton SPOT de la télécommande. ③ CARRÉ : Le robot se concentrera sur la zone et agrandira sa zone de nettoyage en carré. ④ ZIG-ZAG : Le robot effectuera des aller-retour dans toute la pièce. Pour lancer ce mode de nettoyage manuellement, appuyer sur le bouton ZIGZAG de la télécommande. ⑤ LONG DES MURS : Le robot se dirigera vers un mur de la pièce et le longera afin de nettoyer à côté des plinthes et dans les coins. Pour lancer ce mode de nettoyage manuellement, appuyer sur le bouton EDGE de la télécommande.

A. mode de nettoyage automatique :

Le mode de nettoyage AUTOMATIQUE offre une couverture de nettoyage optimale de vos pièces pendant une période d'environ 120 min, en fonction de la nature de vos sols. Une fois ses batteries épuisées, eziclean® returnera se charger sur sa base.

Appuyer sur le bouton AUTO CLEAN de la télécommande ou

du robot afin de lancer ce

mode de nettoyage.

B. mode de nettoyage SPOT :

Le mode de nettoyage SPOT permet de concentrer le nettoyage de l'aspirateur robot sur une zone restreinte, et pendant une durée d'environ 3 minutes. Ce mode de nettoyage est idéal afin de nettoyer une zone particulièrement encrassée.

Une fois sa mission terminée, eziclean® s'arrête sur place. Son retour à la base de chargement doit être fait manuellement depuis le bouton DOCK de la télécommande ou de l'appareil.

Appuyer sur le bouton SPOT de la télécommande afin de lancer ce mode de nettoyage.

C. mode de nettoyage EDGE:

Le mode EDGE correspond exclusivement à un nettoyage le long des plinthes et dans les coins, pendant environ 25 minutes.

Une fois sa mission terminée, e. ziclean® retournera automatiquement à sa base se recharger.

Appuyer sur le bouton EDGE de la télécommande afin de lancer ce mode de nettoyage.

D. Mode de nettoyage zig-zag :

En mode ZIG-ZAG, le robot parcourt de grandes lignes droites permettant d'accroître son champ d'action. Ce mode offre donc une couverture performante pour nettoyer de grandes pièces peu meublées.

Après un cycle complet d'environ 120 min, e. ziclean® retournera automatiquement à sa base se recharger.

Appuyer sur le bouton ZIGZAG de la télécommande afin de lancer ce mode de nettoyage. À savoir que lorsque le robot rencontre un obstacle, il passera en mode automatique.

Mode de nettoyage RAPIDE:

Par défaut et pour tous les modes de nettoyage, la vitesse de navigation de e. ziclean® est normale. Celle-ci peut cependant être accélérée manuellement.

Appuyer sur le bouton SPEED de la télécommande afin d'activer ou désactiver cette option.

F. LAMPE UV:

La lampe UV offre une action de stérilisation anti-bactérien et allergène sur les sols.

Appuyer sur bouton UV de la télécommande afin d'activer ou désactiver cette option.

10. Entretien de l'aspirateur robot e.ziclean®

L'aspirateur robot e. ziclean® nécessite un entretien régulier. Le bon suivi des étapes d'entretien de l'aspirateur robot garantira une efficacité optimale.

Durée de vie des consommables

En fonction de l'utilisation plus ou moins intensive de votre apparéil, nous recommendons le nettoyage de vos consommables - Brosse Principale Nylon ou E. ZIPETS™ - Brosses Létrales CORNER™ - Filtre HEPA - toutes les 2 semaines maximum. Les Mops, après chaque utilisation.

Nous conseillons un renouvellement des consommables tous les 4 mois. Au-delà de ce délai, les robots aspirateurs e. ziclean® peuvent naturellement perdre en qualité de filtration et de nettoyage.

A. VIDER le BAC à poussières et nettoyer le filtré

① Appuyer sur le bouton d'extraction du bac à poussières et le retirer de son compartiment. Pincer l'ouverture du module d'aspiration, afin d'en libérer l'accès. ② Pincer les 2 boutons situés sur le côté du bac afin de libérer le couvercle du bac à poussières. Se munir du kit de nettoyage fourni avec votre appareil, pour nettoyer le bac ainsi que son filtre HEPA. Ce dernier peut également être nettoyé en profondeur en le passant sous un filet d'eau, et en le laissant sécher. Ne pas l'exposer directement au soleil. ③ Ré-assembler le tout, puis ré-insérer le bac à poussières dans son compartiment.

Fonction diffuseur de parfum

Profitez des bâtonnets parfumés à disposition dans le collecteur de votre robot aspirateur pour réduire les mauvaises odeurs de votre maison. Disposez un bâtonnet directement sur le filtre HEPA et coincez-le en refermant le couvercle du bac à poussières. Son temps de diffusion est de plusieurs semaines.

B. clipsage - declipsage des doubless brosses principales

① Ouvrir la grille anti-enchevêtrement en déclipsant les 2 loquets de sécurité (1). Déverrouiller la barrette latérale de maintien des brosses (2). ② Extraire les 2 brosses et les nettoyer. Les embouts de la brosse principale sont amovibles afin d'en faciliter l'extraction des poils et cheveux.

③ Repositionner les brosses dans leur compartiment et refermer la barrette latérale de maintien (2). Réinstaller la grille anti-enchevêtrement en encastrant d'abord les 2 inserts (3) puis en reclipsant fermement la grille (1).

Brosse E. ZIPETS™

Les lamelles qui composent la Brosse E. ZIPETS™ sont amovibles afin d'en faciliter l'entretien. Les brosses Nylon et E. ZIPETS™ peuvent être passées sous l'eau à condition de bien essuyer les embouts métalliques immédiatement après. S'aider de ciseaux pour faciliter l'extraction de poils ou cheveux au besoin.

C. clipsage - declipsage des brosses laterales

① Maintenir la brosse latérale contre le socle de l'aspirateur robot, et dévisser la vis de maintien à l'aide du tournevis cruciforme fourni avec votre appareil. ② Une fois nettoyée, repositionner les brosses latérales dans leur compartiment, en vous assurant que le socle d'accueil des brosses latérales est également bien propre.

Afin de clipser les brosses latérales dans le bon sens, il faut faire coïncider la Brosse latérale avec la marque L (Left) sur la partie R (Right) du socle du robot. De la même manière, la Brosse latérale R (Right) doit être positionnée sur le socle L (Left) du robot.

Conseils d'entretien

Les brosses latérales CORNER™ sont en polypropylène. Ainsi, afin d'augmenter leur durée de vie, il est possible de leur redonner leur forme initiale en les trempant dans de l'eau très chaude pendant quelques minutes.

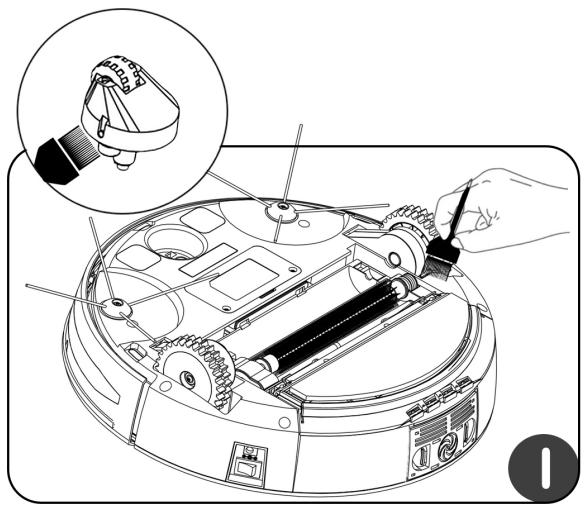

D. nettoyage de la ROUE directionnelle avant et ROUES laterales

Se munir d'un tournevis à tête plate, afin d'effectuer délicatement un effet de levier et sortir la roue avant. Une fois les poussières, poils et cheveux dégagés, repositionner la roue sur son socle. Dépoussière les modules de roues gauche et droite avec l'outil d'entretien fourni.

E. nettoyage des détecteurs de VIDE

Le nettoyage des capteurs de vide est recommandé toutes les 2 semaines environ. Leur entretien est primordial pour assurer le bon fonctionnement des détecteurs à l'approche d'un escalier.

Se munir d'un chiffon microfibre propre et nettoyer les 3 capteurs - gauche - centre - droite. Appliquer éventuellement une solution nettoyante antistatique pour parfaire le nettoyage. Dans ce cas, humidifier très légèrement votre chiffon. Ne jamais vaporiser directement sur les capteurs.

F. nettoyage des detecteurs d'obstacles

Le nettoyage du bandeau frontal est recommandé toutes les 2 semaines environ. Son entretien assure la bonne détection des obstacles frontaux et latéraux du robot.

① Se munir d'un chiffon microfibre propre et nettoyer le bandeau sur toute sa largeur. ② Appliquer éventuellement une solution nettoyante antistatique pour parfaire le nettoyage. Dans ce cas, humidifier très légèrement votre chiffon. Ne jamais vaporiser directement sur les capteurs.

11. Changement de la batterie

Les robots aspirateurs e. ziclean® sont équipés de batteries Lithium-Ion dernière génération. Ces batteries assurent une autonomie en moyenne 3 fois plus importante que les batteries NimH. La batterie est garantie 6 mois.

Elle garantit près de 1000 cycles de nettoyage sans perte d'autonomie*. Au-delà, l'autonomie restante de l'appareil justifie un remplacement de batterie :

Sans perte d'autonomie supérieure à 50% de sa capacité initiale.

Utiliser un tournevis pour enlever le support supérieur et extraire la batterie. Positionner la nouvelle batterie en clipsant bien la connectique / vérifier le sens de polarité. Repositionner et revisser le support.

2006/66/CE (directive sur les batteries) : La batterie usagée ne doit pas être déposée dans une décharge municipale où le tri des déchets n'est pas pratiqué en Union Européenne. Pour la recycler correctement, déposez-la à un point de collecte prévu à cet effet.

Dans le cas d'un arrêt d'utilisation prolongé de l'appareil, il est commandé d'en extraire sa batterie.

12. Utilisation de la mop de nettoyage

L'aspirateur robot e. ziclean® est fourni avec un kit mopping. Cette mop sera particulièrement utile afin d'affiner le nettoyage des sols durs exclusivement, tels que les parquets et carrelages.

Il est recommandé d'humidifier la mop d'une solution de lavage pour sol. L'installation et la déinstallation du kit mopping se font de la manière suivante :

① Positionner la mop légèrement humidifiée sur son kit. ② Clipser le kit mopping sur les encoches prévues à cet effet.

Afin de vous offrir un nettoyage toujours plus efficace, E. ZICOM a développé une solution nettoyante à l'usage spécifique des mops. Sa viscosité et son dosage en alcool réduisent considérablement les risques de traces au sol ainsi que la corrosion des plastiques et joints qui équipent votre appareil.

• L'usage d'une solution nettoyante autre que celle recommandée par la marque ne met pas en péril la garantie constructeur. Sous réserve que la solution ne possède pas de contre-indications particulières pouvant ALTERER le bon fonctionnement du robot ainsi que de ses accessoires.

Entretien

Les mops microfibrés peuvent être lavées en machine. S'assurer qu'elles soient bien propres avant chaque usage. Lorsque la microfibre est trop rêche, celle-ci perd en qualité d'absorption. Il est donc recommandé de la changer afin de conserver une qualité optimale de nettoyage des sols.

13. Codes ERROR et dépannage

En cas d'utilisation anormale de l'appareil, un chiffre ou une lecture s'affichera sur l'écran LCD de l'aspirateur robot e. ziclean®. Vous trouvez ci-dessous un récapitulatif des sources de pannes possibles, ainsi que la procédure de dépannage à suivre :

N° d'erreur	Signification	Solutions
E001	Problème moteur d'aspiration ou contact avec le bac à poussières.	Vérifier l'état du module d'aspiration et s'assurer que le bac à poussières est correctement clipse - ref chap. 10.A
E002	Problème moteur de brosses principales.	Vérifier l'état du module accueillant les brosses principales. Effectuer un entretien afin de s'assurer qu'aucun obstacle ne gène son bon fonctionnement - ref chap. 10.B
E003	Problème détecteurs de vide.	Vérifier l'état des détecteurs de vide. Au besoin, les nettoyer à l'aide d'un chiffon sec - ref chap. 4
E004	La batterie est vide.	Effectuer un rechargement de l'appareil depuis sa base - ref chap. 5.B
E005	Problème moteur roue gauche.	Vérifier l'état de la roue motrice gauche - ref chap. 4
E006	Problème moteur roue droite.	Vérifier l'état de la roue motrice droite - ref chap. 4

A. mon e. ziclean® ne fonctionne pas

• Vérifiez que votre appareil est bien sous tension – Switch ON / OFF
• Vérifiez que les composants de votre bac à poussières, ainsi que vos brosses principales et latérales soient bien nettoyées.
• Vérifiez le statut de votre batterie.

B. Ma télécommande ne marche plus

• Vérifiez l'état des piles de votre télécommande et que votre e. ziclean® soit sous tension.
• Vérifiez que votre télécommande soit orientée et pas trop éloignée de votre aspirateur robot.
• Effectuez une procédure de synchronisation : Mettez l'aspirateur robot hors tension. Maintenez le bouton CHARGE de la télécommande et allumez le robot en même temps. Un long bip sonore confirme la bonne synchronisation de vos 2 appareils.

C. mon aspirateur robot ne se charge pas automatiquement

• Vérifiez l'état de votre dock de rechargement. Sous tension, son voyant rouge doit être allumé.
• Dans le cas où les batteries de votre aspirateur robot sont particulièrement faibles, rechargez votre e. ziclean® directement sur l'appareil.
• Assurez-vous que rien n'obstrue les contacteurs frontaux de votre aspirateur robot.
• Utilisez le bouton "DOCK" de votre télécommande.

D. mon aspirateur robot fait plus de bruit que d'habitude

• Bien nettoyer les compartiments du bac à poussières - filtres etc.
• Vérifier que vos brosses principales et latérales soient propres et bien positionnées.

E. notre aspirateur part en arrêté

• Évitez de faire fonctionner votre aspirateur robot sur un sol particulièrement noir, ou dans des pièces trop ensoleillées.
• Vérifiez l'état de votre bumper avant.

F. mon aspirateur robot tombe dans les escaliers

• Bien nettoyer les détecteurs de vide situés en dessous de votre aspirateur robot.

E. ZICOM® - garantie limitée -

REMARQUE : la présente Garantie limitée ne saurait porter atteinte à vos droits prévus par la loi relative à la vente des produits de consommation.

Les produits de la société E. ZICOM donnent droit à la garantie légale en vigueur, soit de 1 à 2 ans en fonction des produits commercialisés. Les batteries, ayant une durée de cycles limitée, sont considérées comme un consommable. De ce fait, elles sont couvertes d'une garantie de 6 mois tout comme les accessoires.

La durée de la garantie constructeur de certains de nos produits peut être occasionnellement modifiée lorsque vendus sur des réseaux de distribution jugés comme non traditionnel. Dans ce cas le client faisant l'acquisition d'un produit de la société E. ZICOM en est clairement averti sur la page de présentation du produit présentée sur le site du revendeur. Les informations sur le contenu du produit, son packaging ou manuel utilisateur peuvent s'en retrouver altérées.

Dans tous les cas la société E. ZICOM ne pourrait être tenue pour responsable pour non-respect des dispositions réglementaires et législatives en vigueur dans le pays de réception. La responsabilité de E. ZICOM est systématiquement limitée à la valeur du produit mis en cause, valeur à sa date de vente et ce sans possibilité de recours envers la marque ou la société productrice du produit. En toute hypothèse, le client bénéficiaire de la garantie légale d'éviction et des vices cachés (Art. 1625 et suivants du Code Civil). À la condition que l'acheteur fasse la preuve du défaut caché, le vendeur doit légalement en réparer toutes les conséquences (art. 1641 et suivants du code civil). Afin de connaître les démarches à suivre concernant le service après-vente pour tout problème ou panne sur un produit, le client peut contacter le service Clients par mail via le formulaire de contact (une réponse dans les délais sera fournie par E. ZICOM).

Il est indispensable de conserver l'emballage d'origine des articles achetés durant toute la période de garantie. Pour pouvoir bénéficier de la garantie des produits, il convient impérativement de conserver la facture d'achat du produit.

Les garanties ne couvrent pas :

• Le remplacement des consommables (batteries, filtres, brosses, câble périmétrique),
• L'utilisation anormale ou non conforme des produits. Le client est invité à cet égard à consulter attentivement la notice d'emploi fournie avec les produits,
• Les défauts et leurs conséquences dus à l'intervention d'un réparateur non agréé par E. ZICOM,
• Les défauts et leurs conséquences liés à l'utilisation non conforme à l'usage pour lequel le produit est destiné (utilisation professionnelle, collective...),

Les défauts et leurs conséquences liés à toute cause extérieure.

Toute première prise en charge SAV peut faire l'objet d'un forfait minimum correspondant à l'ouverture de votre dossier technique. Dans le cas de l'ouverture de demandes SAV ultérieures, ces frais ne seront plus redevables, sous réserve de correctement transmettre à nos services le 1er numéro d'intervention figurant sur la fiche SAV du 1er dossier client. En cas de panne non couverte par la garantie, ou envoi d'un dossier de prise en charge SAV avec des pièces administratives manquantes, un devis sera envoyé au client. Si il avait été refusé, l'appareil sera retourné après réception de la copie du devis refusé signé et d'un règlement de 15.5 Euros TTC pour frais d'intervention et 9.90 € TTC de frais de réexpédition.

Pour en savoir plus sur :

La garantie de mon robot aspirateur et le retour SAV

Contactez-nous directement sur notre site Internet officiel :

http://www.e-ziclean.com

Le fonctionnement de mon robot aspirateur e.ziclean®

Contactez votre fournisseur ou visitez notre site Internet

Découvrir les accessoires pour votre aspirateur e. ziclean®

L'ensemble des accessoires e. ziclean® sont disponibles sur:

http://www.e-zicom.com

E. ZICOM SAS

1 rue Léon Bocquet

94100 Saint-Maur-des-Fossés

FRANCE

tel.[phone]
