COL. IMAGE 44 (X2) - Enceinte audio AUDIO PRO - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Enceinte sans fil
Caractéristiques techniques principales	Technologie Bluetooth, qualité audio haute définition, connectivité Wi-Fi
Alimentation électrique	Alimentation par secteur ou batterie rechargeable
Dimensions approximatives	25 cm x 15 cm x 10 cm
Poids	1,5 kg
Compatibilités	Compatible avec iOS, Android et autres appareils Bluetooth
Type de batterie	Batterie lithium-ion rechargeable
Tension	5V
Puissance	20W
Fonctions principales	Lecture de musique, fonction mains libres, contrôle vocal
Entretien et nettoyage	Essuyer avec un chiffon doux, éviter les produits abrasifs
Pièces détachées et réparabilité	Réparabilité limitée, pièces disponibles sur demande
Sécurité	Ne pas exposer à l'eau, utiliser uniquement avec l'adaptateur fourni
Informations générales utiles	Garantie de 2 ans, service client disponible pour assistance

FOIRE AUX QUESTIONS - COL. IMAGE 44 (X2) AUDIO PRO

Comment connecter l'AUDIO PRO COL. IMAGE 44 (X2) à mon appareil?

Pour connecter l'AUDIO PRO COL. IMAGE 44 (X2) à votre appareil, utilisez le câble audio fourni et branchez une extrémité à la sortie audio de votre appareil, puis branchez l'autre extrémité à l'entrée de l'AUDIO PRO COL. IMAGE 44 (X2). Assurez-vous que l'appareil est allumé.

Quelle est la portée sans fil de l'AUDIO PRO COL. IMAGE 44 (X2)?

L'AUDIO PRO COL. IMAGE 44 (X2) a une portée sans fil d'environ 30 mètres en espace ouvert. Les murs et les obstacles peuvent réduire cette portée.

Comment réinitialiser l'AUDIO PRO COL. IMAGE 44 (X2)?

Pour réinitialiser l'AUDIO PRO COL. IMAGE 44 (X2), maintenez enfoncé le bouton de réinitialisation situé à l'arrière de l'appareil pendant environ 10 secondes jusqu'à ce que le voyant clignote.

Pourquoi le son de mon AUDIO PRO COL. IMAGE 44 (X2) est-il faible?

Si le son est faible, vérifiez le volume de votre appareil connecté et assurez-vous que le volume de l'AUDIO PRO COL. IMAGE 44 (X2) est réglé à un niveau adéquat. Vous pouvez également vérifier les connexions audio.

L'AUDIO PRO COL. IMAGE 44 (X2) est-il compatible avec mon smartphone?

Oui, l'AUDIO PRO COL. IMAGE 44 (X2) est compatible avec la plupart des smartphones équipés d'une sortie audio 3,5 mm ou via Bluetooth.

Comment mettre à jour le firmware de l'AUDIO PRO COL. IMAGE 44 (X2)?

Pour mettre à jour le firmware de l'AUDIO PRO COL. IMAGE 44 (X2), téléchargez le logiciel de mise à jour depuis le site officiel d'AUDIO PRO et suivez les instructions fournies dans le manuel de l'utilisateur.

Que faire si l'AUDIO PRO COL. IMAGE 44 (X2) ne s'allume pas?

Si l'AUDIO PRO COL. IMAGE 44 (X2) ne s'allume pas, vérifiez que l'appareil est correctement branché à une source d'alimentation et que le câble d'alimentation est en bon état. Essayez également de le brancher sur une autre prise.

Comment nettoyer l'AUDIO PRO COL. IMAGE 44 (X2)?

Pour nettoyer l'AUDIO PRO COL. IMAGE 44 (X2), utilisez un chiffon doux et sec. Évitez d'utiliser des produits chimiques ou des liquides qui pourraient endommager l'appareil.

MODE D'EMPLOI COL. IMAGE 44 (X2) AUDIO PRO

Merci de nous avoir fait confiance et d'avoir acheté des enceintes Audio Pro. Depuis 1978, nous fabriquons des enceintes selon la devise: le meilleur son au meilleur prix. Un seul but nous anime: faire en sorte qu'un maximum d'utilisateurs bénéficient chez eux d'un son de qualité. Aujourd'hui, les enceintes Audio Pro sont distribuées dans plus de 30 pays sur quatre continents. Pour profiter pleinement de vos enceintes, prenez d'abord le temps de dire les quelques pages qui seront. Vous y trouvrez des conseils et astuces concernant notre installation (hi-fi ou HC) et l'emplacement optimal de vos nouvelles enceintes.

MANUEL D'UTILISATION & PRESENTATION DE VOS NOUVELLES ENCEINTES AUDIO PRO Cernant l'emplac enceinte

SOMMAIRE

1. Installation
2. Emplacement
3. Caisson de graves
4. Amplificateur
5. Home Cinéma
6. Dépannage

Préparatifs avant installation

Déballez avec précaution tout le contenu des cartons. Veillez bien à étéindre votre installation lors du raccordement de vos enceintes. Prenez le temps de dire soigneusement les instructions figurant dans leprésent manuel. Ces précautions sont importantes et vous éviteront d'endommager votre matériel audio.

Nos recommendons d'utiliser des cables d'une longueur maximale de 10 mètres et d'une épaissur d'au moins 1,00 mm2 en coupe transversale. S'il vous faut des cables plus longs, opter pour un cable plus épais. D'une façon générale, voirlez à ce que les cables soient le plus court possible. La déperdition électrique est alors minimale ce qui, à son tour, se traduit par une meilleure restitution du son. Vous trouvez dans le tableau ci-dessous des indications sur l'épaissur du cable par rapport à sa longueur.

Epaisseur du cable audio (mm2 en coupe transversale) et longueur maximale (en metres).

Coupe transversale (mm2)	Longueur maxi (m)
2,50	25
1,50	15
1,00	10

Raccordement

Si ce n'est déjà fait, commencez par dénuder la gaine isolante du cable sur environ 10 mm. Raccordez le brin plus (+) du cable à l'entrée audio plus (+) de l'amplificateur, normalement repérable à la couleur rouge. De façon identique, raccordez le brin moins (-) à l'entrée audio moins (-) de l'amplificateur, normalement repérable à la couleur noire. Raccordez ensuite les autres extrémités du cable aux entrées correspondantes à l'enceinte.

Si, pour une raison ou une autre, vous n'êtes pas sur d'avoir raccordé correctement les câbles de vos enceintes, vous pouvez procéder à un test simple dit «test de phase». Pour le faire, il suffit d'essayer les enceintes gauche et droite pour voir si elles fonctionnent en phase. Le test se déroule de la façon suivante: placez les enceintes à environ 1 mètre l'une de l'autre et orientées face à face. Choisissez ensuite un CD audio avec beaucoup de graves, tournez le son à la moitié de la puissance et écoutez les graves. Modifiez ensuite le raccordement d'une des enceintes en inversant le + et le - au niveau de l'amplificateur. Rejouez le même morceau et contrôlez à nouveau les graves; le raccordement correct est celui où vous entendez le plus les graves. Vos enceintes sont alors «en phase».

Emplacement

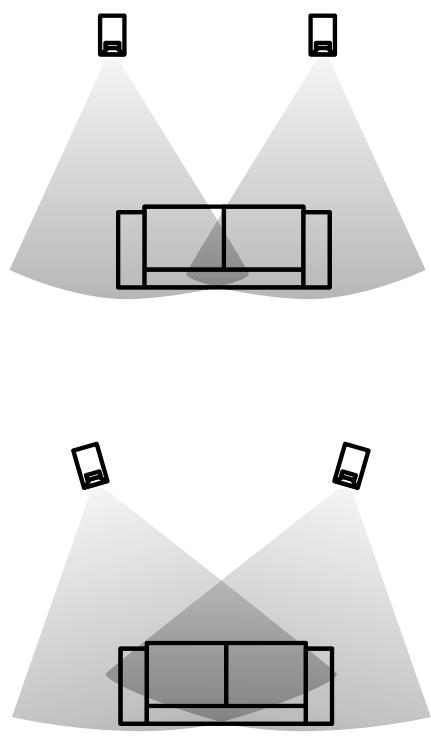

Un des principes essentiels à respecter est le placement d'une paire d'enceintes de sorte qu'elles forment un triangle iso-cèle (à angles égaux à la base) avec le lieu d'audition; deux pointes du triangle sont donc occupées par les enceintes, la troisième étant l'endroit où vous vous trouvez pour écouter la musique. Voir les illustrations. Veillez à ce qu'aucun obstacle de grande taille (mobilier ou autre) ne se trouve entre les enceintes et le lieu d'audition. Pour augmenter les graves, déplacez les enceintes vers les coins de la pierce en évitant toute fois de les placer directement dans le coin, l'amplification des graves risquant alors d'être excessive. Veillez également à ce que les enceintes soient à la même hauteur. Essayez divers endroits jusqu'à obtention du son optimal.

Caisson de graves

Un caisson de graves (ou subwoofer) est une enceinte d'un type spécial destinée uniquement à la restitution des graves. Il permet de délester les autres enceintes qui peuvent alors se concentrer sur les registres moyens et aigus. Ceci permet d'améliorer le son rendu par l'ensemble de votre installation.

Audio Pro propose différents caissons de graves pouvant être utilisés avec toutes nos gamas d'enceintes. Il suffit deCHOISIR celui convenant le mistrux à VOUE système. Etant donné que nos caissons de graves sont de petite taille et pratiques grâce à notre technologie brevetée ace-bass®, ils sont facies à placer sans encamberer VOUE space.

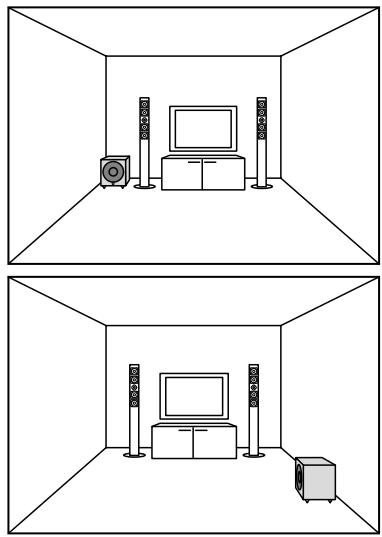

Emplacement du caisson de graves

Placez toujours le caisson de graves à proximé d'un mur. Plus il est pres d'un coin, plus la restitution des graves est accrue. Essayez divers emplacements jusqu'à obtention du rendu optimal. Veillez toutefois à ne pas le placer pres d'une ouverture ( comme une porte par exemple) car ceci déteriore la qualité de restitution du son.

Amplificateur

Un amplificateur trop puissant peut porter préjudice aux enceintes. Un amplificateur trop faible a également un effet similaire. L'amplificateur joue le role de moteur de votre système audio qui commande les enceintes. Voici quelques conseils et astuces pour l'utiliser au mistroux et menager vos enceintes... et vos oreilles!

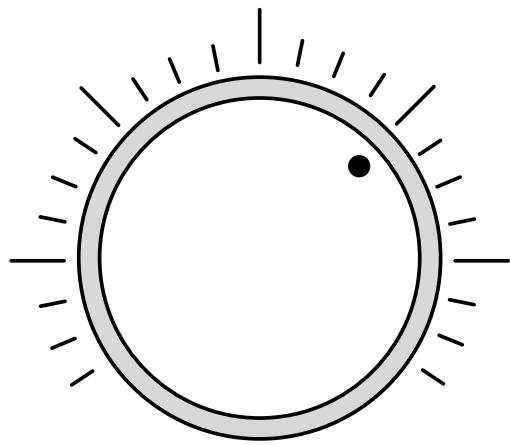

Chaque fais que vous montez le son, l'effet produit est double par votre amplificateur. Pour la plupart des amplificateurs, lorsque le bouton du volume est tourné en position «2 heures» (si l'on prend l'image du cadran d'une montre), le son produit est maximal. Si l'on continue à tourner le bouton de volume, ce n'est plus la puissance de sortie du son qui augmente mais sa distorsion. Et ceci n'est pas sans incidence sur vos enceintes. En effet, lorsqu'un amplificateur fonctionne en surpuissance, le signal envoyé aux enceintes est démultiplié et risque d'endommager l'enceinte. Hélas, l'envoi d'un signal surpuissant aux enceintes n'est pas toujours audible et il est souvent trop tard lorsqu'on remarque qu'une enceinte est endomagée.

Soyez donc prudents dés que le bouton du volume arrive pres de la position «2 heures». Sachez par ailleurs que si vous avez effectué des réglages particuliers pour les graves ou les aigus, la zone sensible se situe déjà aux alentours de «12 heures».

Exemple: si vous augmentez les graves de 6 dB, l'amplificateur délivre une puissance sonore pour les graves 4 fois plus forte que la normale.

Home Cinéma

Le son joue un role indéniable dans le plaisir éprouvé en regardant un film. Il mobilise d'ailleurs énormément d'argent et de compétences lors de la réalisation des films. Le role du son est maniféré dans les salles de cinéma; il envahit tout l'espace et enveloppe le public d'une façon quasiment inimitable par un télévisueur habituel. Vous connaissez certainement la sensation d'être «au cœur de l'action»: un helicopter vous vole au dessus de la tête ou les balles qui viennent d'être tirées vous rasent les oreilles. Le Home Cinéma (ou HC) vous permet de retrouver cette sensation et de vivre le son tel qu'il a été imaginé lors de la réalisation du film. Vous disposez en quelque sorte que votre propre petit cinema pour vivre chez vous les moments magiques d'un film comme dans les grandes salles de cinéma. Toutes les enceintes Audio Pro convennent à la perfection pour le HC. Toutes accordées en série, elles vous permettront de réaliser une foule de combinaisons différentes pour votre installation.

Emplacement optimal pour le Home Cinéma

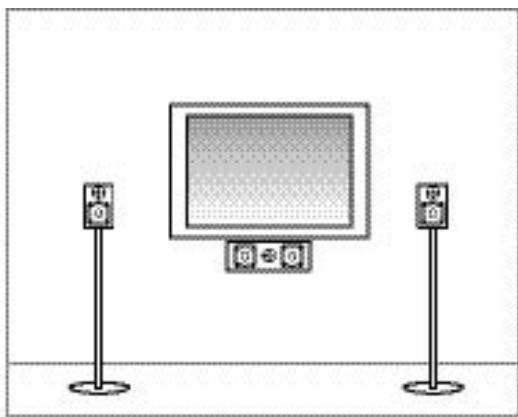

Enceinte centrale: c'est la plus importante de l'installation HC. Elle restitue les voix et les effets spéciaux visibles à l'écran. Il est important qu'elle soit accordée aux autres enceintes frontales pour que le son passant de l'une à l'autre ne produit pas d'effet génant. Placez-la le plus pres possible de l'image, préfériblement au centre, au-dessus ou en dessous de la source visuelle.

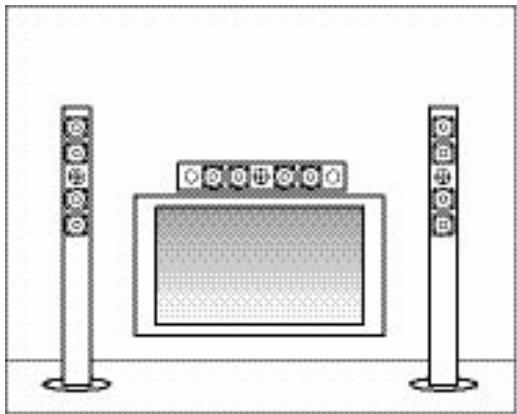

Enceintes frontales: il est important qu'elles soient accordées avec l'enceinte centrale et l'une avec l'autre pour que l'effet sonore produit soit équilibré et que le rendu soit naturel. Pour un résultat optimal, alignez les trois enceintes frontales et voirlez à ce qu'elles soient à la même hauteur.

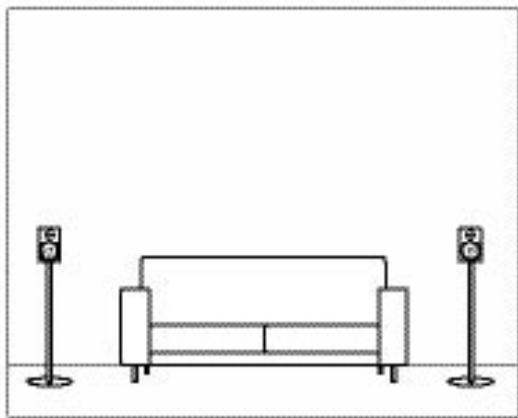

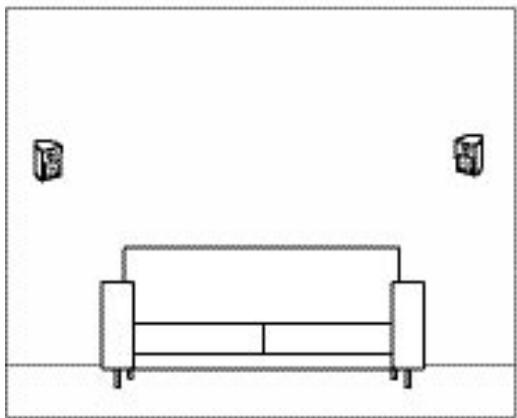

Enceintes surround: il s'agit des enceintes d'effet arrêté de votre installation HC. Il faut faire attention à la différence entre les technologies analogique et numérique. Si vous disposez d'une installation analogue, il n'est pas nécessaire que les enceintes arrirè soient accordées aux enceintes frontales car le son a une fréquence limite et est restitué en mode mono. Avec le numérique en revanche, l'ensemble des enceintes (hormis le caisson de grave) doit être accordé car la restitution du son se fait sur 5 canaux distincts en utilisant toute la bande de fréquence.

Subwoofer: un tel caisson n'est destiné qu'à restituer les extrêmes basses, c'est-à-dire lessons dont la fréquence est inférieure à 100 Hz. L'oreille humaine ne pouvant localiser ces fréquences basses et le caisson de graves ne contribuant pas à la localisation du son, il ne doit donc pas être nécessairement placé à portée de vue de l'auditeur. En revanche, son emplacement ne doit pas être choisi au hasard. Pour le déterminer, il convient d'essayer plusieurs endroits: le son doit être pur et profond, sans être écrasant ni trop attenué. Nous vous recommandons de placer votre caisson de graves contre un mur (amplification des graves de l'ordre de 3dB) ou dans un coin (amplification de l'ordre de 6 dB).

Formats de home cinema

DOLBY PRO LOGIC

Le Dolby Pro Logic est sur tout utilisé pour les émissions TV et les cassettes VHS dont le son est analogique. Le système est basé sur 4 canaux convertis en signal stéreo 2 voies lors de l'enregistrement. Lors de la lecture, le même processus est appliqué inversionement de sorte que les 2 canaux deviennent 4.

DOLBY DIGITAL 5.1

Il s'agit d'un système audio numérique. La bande son ne peut être archivée que sur des supports numériques comme un DVD par exemple. Le format le plus répandu est le format 5.1 avec 6 canaux distincts, le canal «.1» étant réservé aux graves.

DTS

Société concurrente de Dolby. Sur le marché du HC, le format audio DTS est moins repandu que le Dolby Digital, notamment en ce qui concerne le nombre de titres disponibles en DVD dans ce

format; néanmoins, nombreux sont les utilisateurs à préférer le son restitué en format DTS.

DOLBY 6.1 ET 7.1

Dolby and DTS ont développé des formats audio spéciaux pour les systèmes HC accueillant plusieurs enceintes. Le format 6.1 comprend 7 canaux distincts, ce qui signifie que les enceintes arrirè est utilisant un troisième canal. Avec le format 7.1, le son obtenu est différent puisque la configuration de l'installation HC est élargie: trois enceintes frontales, deux laterales (gauche et droite), et deux enceintes arrière.

THX

THX est une norme de restitution optimale du son et de l'image d'un film. Pour que la marque THX puisse être apposée sur un produit ou découvert à une salle de cinéma, il faut avoir obtenu l'approbation préalable de Lucasfilm. THX n'est donc pas une technologie ni un format audio en soi mais uneASF de Label de qualite.kvalitetsgaranti. 23

Recherche d'erreurs

Les enceintes Audio Pro sont conçues dans un grand souci de fiabilité et il est rare qu'elles posent problème. Notez que si unquelconque probleme survient au niveau de votre installation hi-fi ou HC, vous le remarquerez toujours par le biais des enceintes. En d'autres termes, si la qualite du son est altererée cela ne peut pas necessitiesairement dire que le defaut se situe au niveau des enceintes. Dans tous les cas, procedez de façon methodique et minutieuse pour elucider la cause du probleme. Les problemes au niveau des enceintes sont audibles quelle que soit la source audio utilisée.

Symptôme	Cause possible	A vérifier
Aucun son ne provient des enceintes.	Un casque est branché. Erreur dans le choix de la source audio. L'installation n'est pas ali-mentée en courant.	Débranchez le casque. Vérifiez si le choix de la source audio et la paire d'enceintes sont corrects. Vérifiez si chaque appariel de l'installation est bien alimenté en courant.
Le son ne provient que d'une enceinte.	Le bouton de balance est peut être tourné complètement à gauche ou à droite. Câblage audio défectueux.	Recentrez le bouton de bal-ance. Vérifiez le raccordement des cables et le bon choix de la source audio. Inversez les branchements du câblage des enceintes gauche et droite. Si les enceintes restent silencieuses, il y a un problème. Dans le cas contraire, le problème vient d'ailleurs.
Mauvaise qualité des graves et/ou effet stéréo diffus.	Il y a une erreur au niveau des phases des enceintes.	Vérifiez que les câbles + et - sont branchés de façon identique et cor-recte aux enceintes ET à l'amplificateur.
L'amplificateur se coupe inopinément.	Déclenchement du fusible. Ceci peut être dû à une impédance trop faible ou à un début de cordon d'alimentation (court-circuit).	Vérifiez l'impédance nécessaire pour l'amplificateur. Vérifiez également le bon état des câbles et s'ils ne sont pas court-circuités.
