Guide de l’utilisateur Linksys EA-Series Linksys Série EA Table des matières Table des matières Présentation du produit Sécurité sans fil EA2700/EA3500 ... 1 Vue arrière Vue de dessous

E4200 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2 Vue de dessus Vue arrière

Configuration de votre routeur Linksys série EA Trouver de l'aide supplémentaire . . . . . . . . . . . . . . . . . . . . 3 Comment configurer votre routeur . . . . . . . . . . . . . . . . . . . 3 Comment démarrer Cisco Connect Utiliser Cisco Connect pour gérer votre routeur

Comment configurer votre routeur manuellement . . . . . . . . . 3 Configuration avancée Comment ouvrir l'utilitaire basé sur le navigateur Web ? . . . . . 4 Configuration > Configuration de base . . . . . . . . . . . . . . . . 5 Language (Langue) Internet Setup (Configuration Internet)

Sans fil > Paramètres sans fil . . . . . . . . . . . . . . . . . . . . . . . 6 Paramètres sans fil Sans fil > Sécurité sans fil . . . . . . . . . . . . . . . . . . . . . . . . . 8 Options des modes personnels Options de bureau Paramètres des options

• Dépannage Comment exécuter Cisco Connect après la configuration p. 10
• Votre routeur n'a pas été configuré avec succès p. 11
• Message Get Windows XP Service Pack 3 (Obtenir Windows XP Service Pack 3) p. 11
• Message Your Internet cable is not plugged in (Votre câble Internet n’est pas branché) p. 12
• Message Cannot access your router (Accès au routeur impossible) p. 13

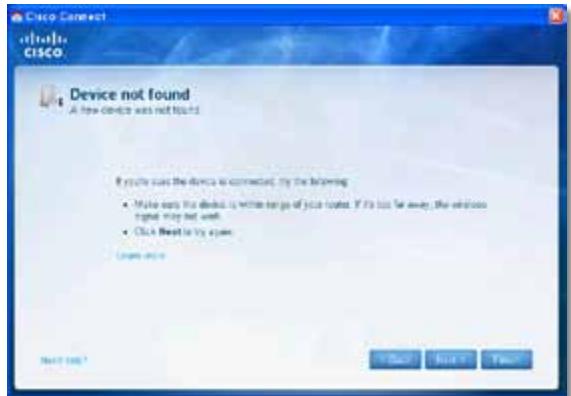

• Message Device not found (Périphérique introuvable) p. 14
• Spécifications Linksys EA2700 p. 16
• Linksys EA3500 p. 17
• Linksys EA4500 p. 18

Linksys Série EA Présentation du produit Présentation du produit

Voyant d’état d’alimentation : ce voyant demeure allumé lorsque le routeur est sous tension avec une connexion sécurisée grâce à Wi-Fi Protected Setup. Il clignote lentement pendant le démarrage et les mises à niveau du micrologiciel et pendant la connexion à Wi‑Fi Protected Setup. Il clignote rapidement lorsqu'une erreur Wi‑Fi Protected Setup est détectée. EA2700/EA3500

Alimentation : reliez l'adaptateur secteur fourni à ce port. Avertissement Utilisez uniquement l'adaptateur fourni avec le routeur. Vue arrière

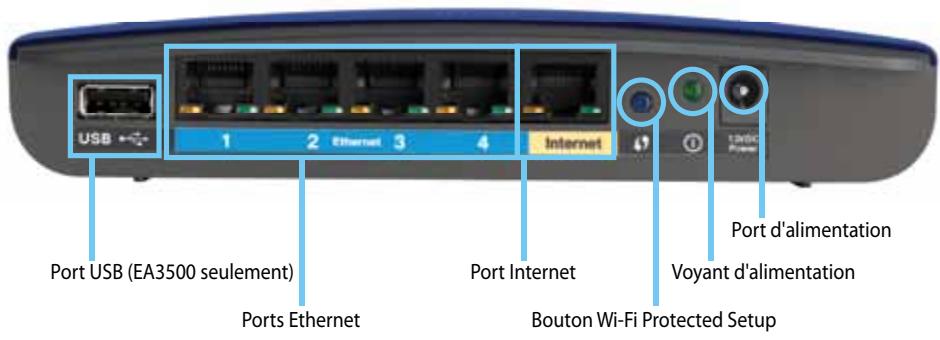

Bouton d’alimentation : appuyez sur | (On) pour mettre le routeur sous tension. Vue de dessous Port d'alimentation Port USB (EA3500 seulement) Ports Ethernet Port Internet Voyant d'alimentation Bouton Wi-Fi Protected Setup Il se peut que l'aspect visuel de votre routeur diffère

Port USB (sur le modèle EA3500 seulement) : pour partager facilement une unité de stockage avec d'autres utilisateurs, connectez un disque USB à ce port.

Ports Ethernet : reliez les câbles Ethernet (aussi nommés câbles réseau) aux ports Gigabit (10/100/1000) étiquetés en bleu et aux autres périphériques Ethernet câblés de votre réseau.

Port Internet : reliez un câble Ethernet (aussi nommé câbles réseau) à ce port étiqueté en jaune et à votre modem. Bouton Wi-Fi Protected Setup™ : appuyez sur ce bouton pour configurer votre sécurité sans fil en toute facilité sur les périphériques réseau pour lesquels Wi-Fi Protected Setup est activé. Pour plus d'informations, reportez-vous à « Sécurité sans fil » à la page 8. Il se peut que l'aspect visuel de votre routeur diffère

Bouton Réinitialisation : maintenez ce bouton enfoncé pendant 5 à 15 secondes (jusqu'à ce que les voyants des ports clignotent de manière synchronisée) pour restaurer les paramètres par défaut du routeur. Vous pouvez aussi restaurer les paramètres par défaut grâce à l'utilitaire basé sur un navigateur Web.

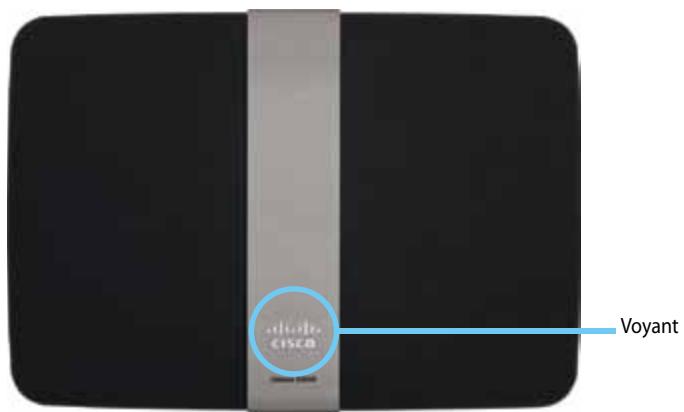

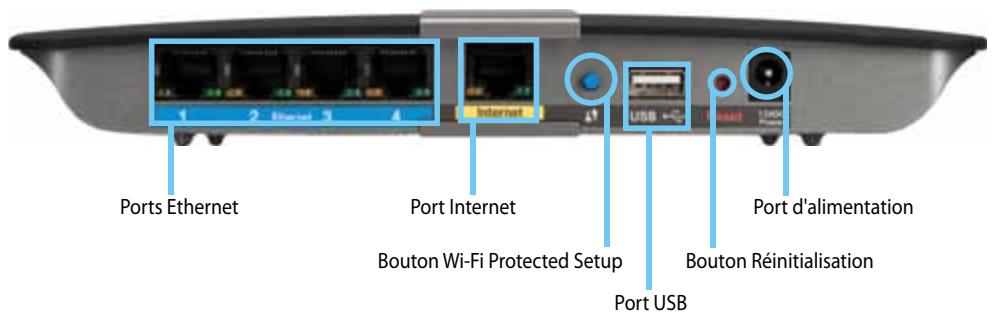

Linksys Série EA Présentation du produit E4200 Vue arrière Vue de dessus Ports Ethernet Port Internet Port d'alimentation Bouton Wi-Fi Protected Setup Bouton Réinitialisation Port USB

Ports Ethernet : reliez les câbles Ethernet (aussi nommés câbles réseau) aux ports Gigabit (10/100/1000) étiquetés en bleu et aux autres périphériques Ethernet câblés de votre réseau.

Port Internet : reliez un câble Ethernet (aussi nommé câble réseau) à ce port étiqueté en jaune et à votre modem.

Bouton Wi-Fi Protected Setup™ : appuyez sur ce bouton pour configurer votre sécurité sans fil en toute simplicité sur les périphériques réseau pour lesquels Wi-Fi Protected Setup est activé. Pour plus d'informations, reportez-vous à « Sécurité sans fil » à la page 8.

Port USB : pour partager facilement une unité de stockage avec d'autres utilisateurs, connectez un disque USB à ce port.

Bouton Réinitialisation : maintenez ce bouton enfoncé pendant 5 à 15 secondes (jusqu'à ce que les voyants des ports clignotent de manière synchronisée) pour restaurer les paramètres par défaut du routeur. Vous pouvez aussi restaurer les paramètres par défaut grâce à l'utilitaire basé sur un navigateur Web.

Alimentation : reliez l'adaptateur secteur fourni à ce port. Voyant

Voyant d’état d’alimentation : ce voyant demeure allumé lorsque le routeur est sous tension avec une connexion sécurisée grâce à Wi-Fi Protected Setup. Il clignote lentement pendant le démarrage et les mises à niveau du micrologiciel et pendant la connexion à Wi‑Fi Protected Setup. Il clignote rapidement lorsqu'une erreur Wi‑Fi Protected Setup est détectée. Avertissement Utilisez uniquement l'adaptateur fourni avec le routeur.

Bouton d’alimentation : appuyez sur | (On) pour mettre le routeur sous tension.

Linksys Série EA Configuration de votre routeur Linksys série EA Configuration de votre routeur Linksys série EA Trouver de l'aide supplémentaire En supplément de ce Guide de l'utilisateur, vous pouvez trouver de l'aide aux adresses suivantes :

Linksys.com/support (documentation, téléchargements, questions fréquemment posées, assistance technique, chat en direct, forums)

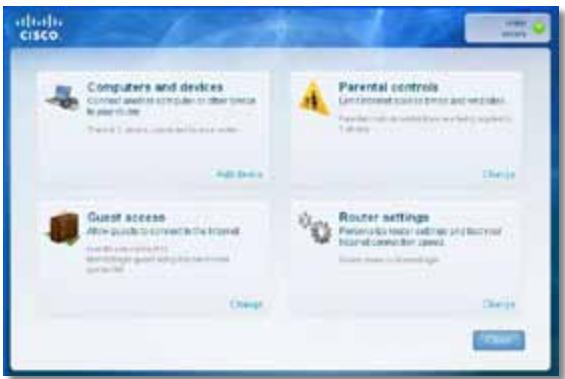

Aide Cisco Connect (exécutez Cisco Connect, puis cliquez sur Learn More (En savoir plus) si cette option est disponible)

Utilitaire d'aide contextuelle basé sur un navigateur Web (ouvrez l'utilitaire, puis cliquez sur Help (Aide) dans la colonne de droite) Démarrer Cisco Connect pour la première fois. 1 . Insérez ce CD dans le lecteur CD ou DVD de votre ordinateur. 2 . Cliquez sur Set up your Linksys Router (Configurer votre routeur Linksys). Si cet écran ne s'affiche pas :

• • Sur un ordinateur Windows, cliquez sur Démarrer, Ordinateur, puis cliquez deux fois sur le lecteur de CD et l'icône Setup (Configuration).

• • Sur Mac, cliquez deux fois sur l'icône du CD qui apparaît sur votre bureau. Cliquez ensuite deux fois sur l'icône Setup (Configuration). 3 . Suivez les instructions à l'écran pour terminer la configuration du routeur. Comment configurer votre routeur Utiliser Cisco Connect pour gérer votre routeur La façon la plus rapide et la plus facile de configurer votre routeur est d'exécuter le logiciel Cisco Connect. Une fois votre routeur configuré et Cisco Connect installée, vous pouvez utiliser Cisco Connect pour gérer facilement de nombreux paramètres de votre routeur, tels que : Comment démarrer Cisco Connect Lorsque vous exécutez le CD de configuration, Cisco Connect (le logiciel de configuration de votre routeur) sera automatiquement installé sur votre ordinateur. Vous pouvez ensuite gérer facilement votre routeur à l'aide de Cisco Connect. Remarque : Si vous égarez votre CD de configuration, vous pouvez télécharger le logiciel à l'adresse : Linksys.com/support.

La connexion de périphériques au réseau

Le test de la connexion Internet en cours

Les réglages du contrôle parental

La configuration des droits d'accès d'invité

La modification du nom du routeur et du mot de passe Comment configurer votre routeur manuellement Vous pourrez utiliser le routeur une fois qu'il aura été configuré à l'aide de l'assistant de configuration (présent sur le CD). Si vous voulez modifier les paramètres avancés ou si le logiciel ne s'exécute pas, utilisez l'utilitaire basé sur un navigateur Web du routeur. Vous pouvez y accéder par un navigateur Web sur un ordinateur relié au routeur. Pour plus d'informations sur l'utilitaire, rendez-vous sur « Comment ouvrir l’utilitaire basé sur le navigateur Web ? » à la page 4.

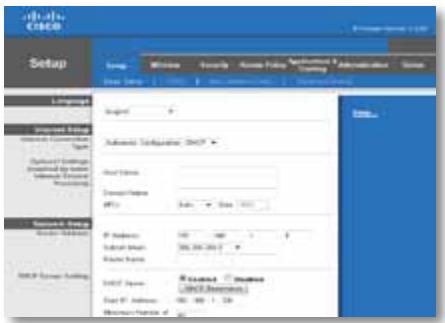

Linksys Série EA Configuration avancée Configuration avancée Comment ouvrir l'utilitaire basé sur le navigateur Web ? Pour accéder à certains paramètres avancés, il vous faut ouvrir l'utilitaire basé sur le navigateur Web. Ouvrir l'utilitaire basé sur le navigateur Web : 1 . Exécutez Cisco Connect, cliquez sur Change (Changer) dans le menu Router settings (Paramètres du routeur), cliquez sur Advanced settings (Paramètres avancés), puis sur OK. 2 . Saisissez le nom d'utilisateur et le mot de passe, puis cliquez sur OK. Le menu principal de l'utilitaire s'affiche. Astuces Si vous configurez votre routeur sans utiliser Cisco Connect, le nom d’utilisateur et le mot de passe par défaut de votre routeur sont admin. Si vous avez utilisé Cisco Connect pour configurer votre routeur, vous pouvez voir son nom et son mot de passe en exécutant Cisco Connect, puis en cliquant sur Router settings (Paramètres du routeur). – ou – Ouvrez un navigateur Web sur un ordinateur relié à votre réseau, puis saisissez 192.168.1.1 dans la barre d'adresse. Le routeur vous demande un nom d'utilisateur et un mot de passe.

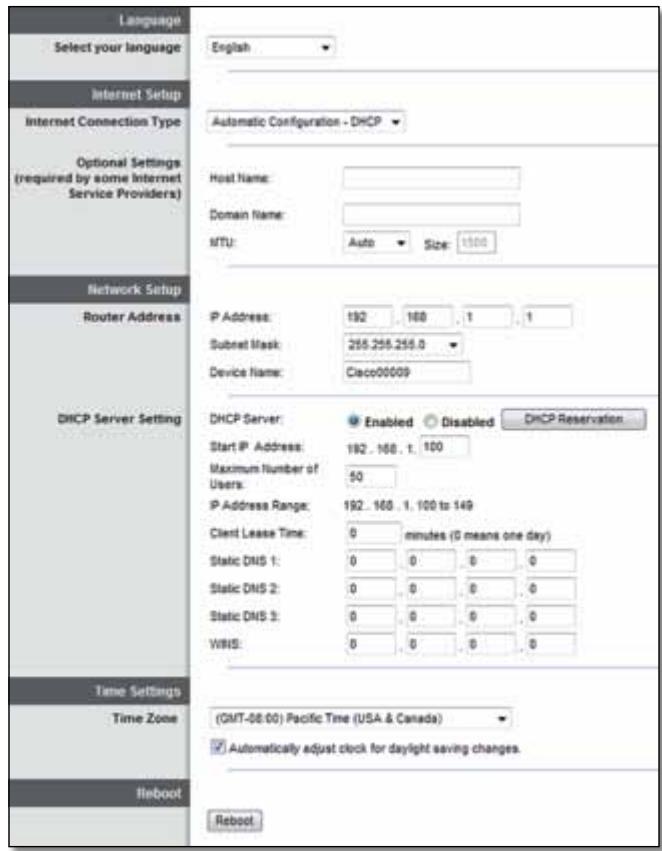

Linksys Série EA Configuration avancée Configuration > Configuration de base Language (Langue) Le premier écran qui s'affiche est l'écran Basic Setup (Configuration de base). Les options de cet onglet vous permettent de modifier les paramètres généraux du routeur. Select your language (Sélectionner votre langue) Pour utiliser une autre langue, sélectionnez la langue souhaitée dans le menu déroulant. Le changement de langue de l'utilitaire basé sur le navigateur Web prend effet au bout de cinq secondes. Internet Setup (Configuration Internet) La section Internet Setup (Configuration Internet) permet de configurer votre routeur conformément à votre connexion Internet. Vous pouvez vous procurer la plupart de ces informations auprès de votre fournisseur d'accès Internet (FAI). Internet Connection Type (Type de connexion Internet) Dans le menu déroulant, sélectionnez le type de connexion Internet communiqué par votre FAI. Les types disponibles sont les suivants :

Static IP (Adresse IP statique)

Bridge Mode Automatic Configuration - DHCP (Configuration automatique - DHCP) Le type de connexion Internet par défaut est Automatic Configuration DHCP (Configuration automatique - DHCP). Conservez la connexion par défaut uniquement si votre FAI prend en charge le DHCP ou si vous vous connectez via une adresse IP dynamique. (Cette option s'applique généralement aux connexions par câble.) Static IP (Adresse IP statique) Si vous devez obligatoirement utiliser une adresse IP fixe pour vous connecter à Internet, sélectionnez l'option Static IP (Adresse IP statique).

Linksys Série EA PPPoE Si vous disposez d'une connexion DSL, vérifiez si votre FAI utilise le protocole PPPoE (Point-to-Point Protocol over Ethernet). Le cas échéant, sélectionnez PPPoE. Configuration avancée Sans fil > Paramètres sans fil Les paramètres des réseaux sans fil sont définis dans cet écran. Remarque Une fois les réseaux sans fil configurés, définissez les paramètres de sécurité sans fil. PPTP Le protocole PPTP (Point-to-Point Tunneling Protocol) est un service généralement appliqué dans le cadre de connexions établies en Europe. Si votre connexion PPTP prend en charge le protocole DHCP ou une adresse IP dynamique, sélectionnez ensuite Obtain an IP Address Automatically (Obtenir une adresse IP automatiquement). Si vous devez utiliser une adresse IP fixe pour vous connecter à Internet, sélectionnez ensuite Specify an IP Address (Spécifier une adresse IP) et configurez les options suivantes. Paramètres sans fil L2TP Le protocole L2TP (Layer 2 Tunneling Protocol) est un service généralement appliqué dans le cadre de connexions établies en Israël. Connect on Demand (Connexion à la demande) ou Keep Alive (Maintenir la connexion) Les options Connect on Demand (Connexion à la demande) et Keep Alive (Maintenir la connexion) vous permettent de choisir si le routeur se connecte à Internet uniquement lorsque cela est nécessaire (pratique si votre FAI vous facture le temps de connexion), ou si le routeur doit être toujours connecté. Sélectionnez l'option appropriée. Network Mode (Mode réseau) Sélectionnez les normes sans fil prises en charge par votre réseau.

Mixed (Mixte) Si votre réseau comporte des périphériques sans fil N (2,4 GHz), sans fil G et sans fil B, conservez le paramètre par défaut Mixed (Mixte).

Wireless-B/G Only (Sans fil B/G seulement) Si votre réseau comporte des périphériques sans fil B et G (2,4 GHz), sélectionnez Wireless-B/G Only (Sans fil B/G seulement).

Wireless-B Only (Sans fil B seulement) Si votre réseau comporte uniquement des périphériques sans fil B, sélectionnez Wireless-B Only (Sans fil B seulement).

Wireless-G Only (Sans fil G seulement) Si votre réseau comporte uniquement des périphériques sans fil G, sélectionnez Wireless-G Only (Sans fil G seulement).

Wireless-N Only (Sans fil N seulement) Si votre réseau comporte uniquement des périphériques sans fil N (2,4 GHz), sélectionnez Wireless-N Only (Sans fil N seulement).

Disabled (Désactivé) Si votre réseau ne comporte pas de périphériques sans fil B, G et N (2,4 GHz), sélectionnez Disabled (Désactivé).

Linksys Série EA Configuration avancée Remarque Si vous possédez un routeur double bande, vous pouvez choisir entre les modes Mixed (Mixte), Wireless-A Only (Sans fil A seulement), Wireless-N Only (Sans fil N seulement) ou Disabled (Désactivé) pour la bande 5 GHz. Si vous ne savez pas exactement quel mode utiliser, conservez l'option par défaut Mixed (Mixte). Network Name (SSID) (Nom du réseau : SSID) Le SSID est le nom de réseau partagé par tous les périphériques d'un réseau sans fil. Ce paramètre sensible à la casse ne doit pas comporter plus de 32 caractères. Par défaut, il s'agit de Cisco suivi des 5 derniers chiffres du numéro de série du routeur, indiqué sous le routeur. Si vous avez utilisé l'assistant de configuration pour l'installation, la valeur par défaut du nom du réseau est remplacée par un nom facile à retenir. Remarque Si vous restaurez les paramètres d'usine du routeur (en appuyant sur le bouton Reset (Réinitialisation) ou à partir de l'écran Administration > Factory Defaults (Paramètres d'usine)), le nom de réseau reprend sa valeur par défaut. Redonnez au réseau son nom original afin de ne pas devoir reconnecter tous les périphériques sur votre réseau sans fil au nouveau nom de réseau. Channel Width (Largeur de canal) Pour des performances optimales dans un réseau utilisant des périphériques sans fil B, G et N (2,4 GHz), sélectionnez Auto (20 MHz or 40 MHz) (Automatique (20 MHz ou 40 MHz)). Pour une largeur de canal de 20 MHz, conservez le paramètre 20 MHz only (20 MHz uniquement). Channel (Canal) Sélectionnez le canal dans la liste déroulante associée au réseau sans fil A, N ou G (2,4 GHz). Si vous avez des doutes quant au canal à sélectionner, Linksys vous recommande de conserver le paramètre par défaut, Auto. SSID Broadcast (Diffusion SSID) Lorsque des ordinateurs clients sans fil recherchent des réseaux sans fil auxquels s'associer, ils détectent le SSID diffusé par le routeur. Pour diffuser le SSID du routeur, conservez le paramètre par défaut, Enabled (Activé). Si vous ne souhaitez pas diffuser le SSID du routeur, sélectionnez Disabled (Désactivé).

Linksys Série EA Sécurité sans fil Sécurité sans fil Sans fil > Sécurité sans fil Paramètres des options Les paramètres de cette section permettent de configurer la sécurité de vos réseaux sans fil. Le routeur prend en charge les options de sécurité sans fil suivantes : mode mixte WPA2/WPA, WPA2 personnel, WPA personnel, mode mixte WPA2/WPA entreprise, WPA2 entreprise, WPA entreprise, et WEP. (WPA est l'acronyme de Wi-Fi Protected Access. WEP est l'acronyme de Wired Equivalent Privacy.) WPA2/WPA mode mixte, WPA2 personnel, WPA personnel Options des modes personnels Option de sécurité Intensité WPA2 personnel Encore plus puissant Mode mixte WPA2/WPA WPA2 : Encore plus puissant WPA : Puissant WPA personnel Puissant WEP De base Options de bureau Ces options sont utiles pour les réseaux utilisant un serveur RADIUS pour l'authentification. Elles sont plus puissantes que les options des modes personnels car WPA2 ou WPA sont des options cryptées alors que RADIUS ne propose que l'authentification. Option de sécurité Intensité WPA2 entreprise Encore plus puissant WPA2/WPA Enterprise Mixed Mode (Mode mixte WPA2/WPA entreprise) WPA2 : Encore plus puissant WPA : Puissant WPA entreprise Puissant RADIUS De base Remarques Si vous sélectionnez le WPA2/WPA Mixed Mode (mode mixte WPA2/WPA) comme mode de sécurité, tous les périphériques de votre réseau sans fil DOIVENT utiliser ce mode et la même phrase de passe. Si vous sélectionnez le mode WPA2 personnel comme mode de sécurité, tous les périphériques de votre réseau sans fil DOIVENT utiliser ce mode et la même phrase de passe. Si vous sélectionnez le mode WPA personnel comme mode de sécurité, tous les périphériques de votre réseau sans fil DOIVENT utiliser ce mode et la même phrase de passe. Passphrase (Phrase de passe) : saisissez une phrase de passe composée de 8 à 63 caractères. La phrase de passe par défaut est password. Si vous avez utilisé le logiciel de configuration pour l'installation, la phrase de passe par défaut est modifiée ; il s'agit d'une phrase de passe unique à laquelle vous pouvez accéder en activant Cisco Connect, puis en cliquant sur Paramètres routeur.

Linksys Série EA Sécurité sans fil WPA2/WPA entreprise mode mixte, WPA2 entreprise, WPA entreprise Ces options sont utilisées conjointement avec un serveur RADIUS. (Elles ne doivent être utilisées que lorsqu'un serveur RADIUS est connecté au routeur.) Remarques Si vous sélectionnez le WPA2/WPA Enterprise Mixed Mode (mode mixte WPA2/WPA entreprise) comme mode de sécurité, tous les périphériques de votre réseau sans fil DOIVENT utiliser ce mode et la même clé partagée. Si vous sélectionnez le mode WPA2 entreprise comme mode de sécurité, tous les périphériques de votre réseau sans fil DOIVENT utiliser ce mode et la même clé partagée. Si vous sélectionnez le mode WPA entreprise comme mode de sécurité, tous les périphériques de votre réseau sans fil DOIVENT utiliser ce mode et la même clé partagée. RADIUS Server (Serveur RADIUS) Saisissez l'adresse IP du serveur RADIUS. RADIUS Port (Port RADIUS) Saisissez le numéro de port du serveur RADIUS. La valeur par défaut est 1812. Shared Key (Clé partagée) : saisissez la clé partagée par le routeur et le serveur. Désactivé Si vous désactivez la sécurité sans fil, un message apparaîtra dès lors que vous essaierez de vous connecter à Internet. Vous pourrez choisir d'activer la sécurité sans fil ou de confirmer que vous avez bien compris les risques encourus et que vous souhaitez tout de même continuer.

Linksys Série EA Dépannage Dépannage Ce chapitre peut vous aider à résoudre des problèmes de configuration courants et à vous connecter à Internet. Le CD de votre routeur comprend Cisco Connect, le logiciel de configuration qui facilite la connexion des périphériques réseau, la modification des paramètres de routeur, le contrôle des droits d'accès d'invité, l'activation du contrôle parental et la connexion à Internet. Cisco Connect est installé sur votre ordinateur pendant la configuration. Si Cisco Connect n'a pas pu terminé la configuration, ce chapitre vous aidera à trouver des solutions. Comment exécuter Cisco Connect après la configuration Lorsque vous exécutez le CD de configuration, Cisco Connect sera automatiquement installé sur votre ordinateur. Vous pouvez ensuite gérer facilement votre réseau à l'aide de Cisco Connect. Démarrer Cisco Connect sur un ordinateur Windows : 1 . Cliquez sur Démarrer, Tous les programmes, puis cliquez sur Cisco Connect. Le menu principal de Cisco Connect s'affiche. Démarrer Cisco Connect sur un ordinateur Mac OS X : 1 . Ouvrez Finder (onglet Recherche) et cliquez sur Applications dans le panneau de gauche. Une assistance supplémentaire est disponible sur notre support client primé : linksys.com/support. 2 . Cliquez deux fois sur l'icône Cisco Connect. Le menu principal de Cisco Connect s'affiche.

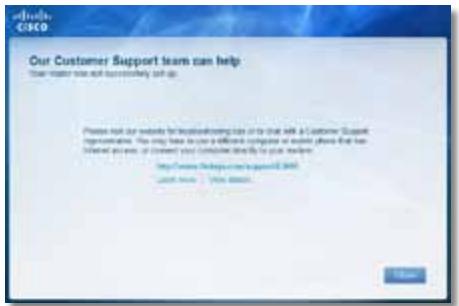

Linksys Série EA Votre routeur n'a pas été configuré avec succès Dépannage

Désactivez temporairement le pare-feu de votre ordinateur (reportez-vous aux instructions de votre logiciel de sécurité), puis exécutez de nouveau le programme Setup (Configuration) depuis le CD de votre routeur.

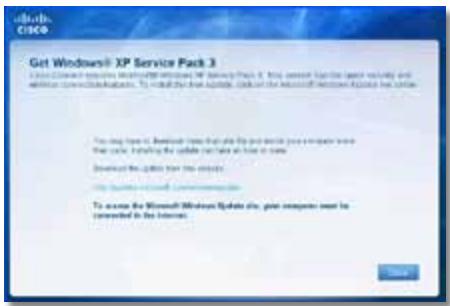

Si vous avez un autre ordinateur, exécutez aussi le programme Setup (Configuration) depuis le CD de votre routeur sur celui-ci. Message Get Windows XP Service Pack 3 (Obtenir Windows XP Service Pack 3) Sur les ordinateurs Windows XP, Cisco Connect a besoin du Service Pack 3 pour pouvoir fonctionner. Si un message « Obtenir Windows XP Service Pack 3 » s'affiche lors de la première configuration du routeur, suivez ces étapes de dépannage. Si Cisco Connect n'a pas pu terminer la configuration; vous pouvez essayer les actions suivantes :

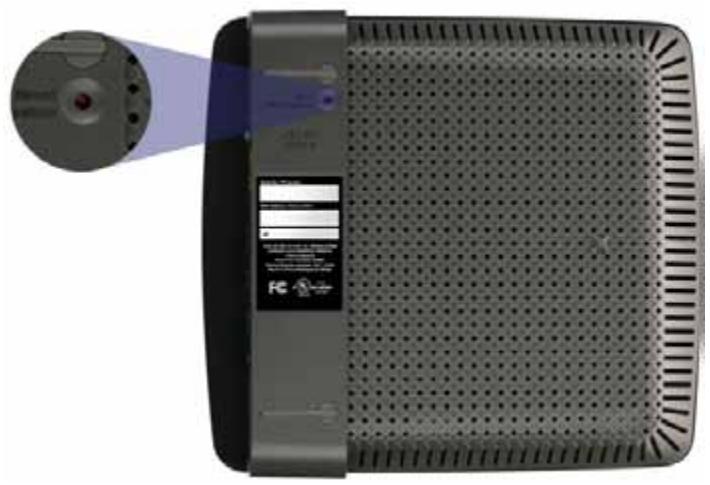

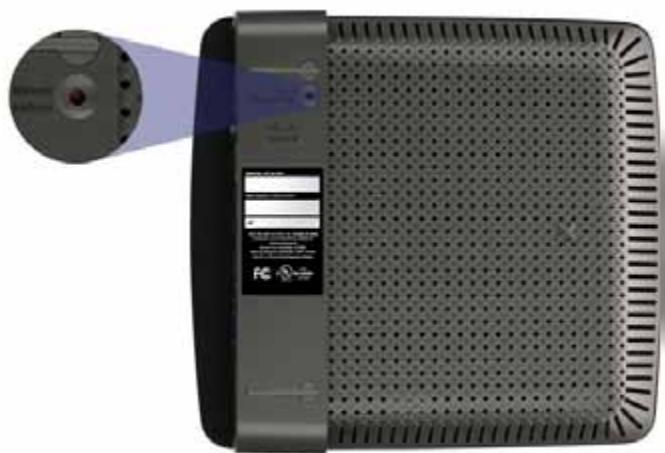

Maintenez la touche Reset (Réinitialisation) de votre routeur enfoncée avec l'aide d'un trombone ou d'une épingle pendant 5 à 15 secondes, puis exécutez de nouveau le programme Setup (Configuration) depuis le CD de votre routeur. Si le Service Pack actuellement installé est antérieur à la version 3, il vous faut télécharger et installer le Service Pack 3. ASTUCE Pour vous connecter temporairement à Internet afin de télécharger le Service Pack demandé, vous pouvez utiliser le câble Ethernet fourni pour vous connecter directement à votre modem. Pour installer le Service Pack 3 : 1 . Cliquez sur le lien dans la fenêtre d'erreur Cisco Connect ou rendezvous sur le site Internet Microsoft Update (update.microsoft.com/ windowsupdate). 2 . Suivez les instructions sur le site Internet ou contactez Microsoft si vous avez besoin d'une aide supplémentaire. Il se peut que l'aspect visuel de votre routeur diffère 3 . Après avoir téléchargé et installé le Service Pack 3, exécutez le programme Setup (Configuration) depuis le CD de votre routeur.

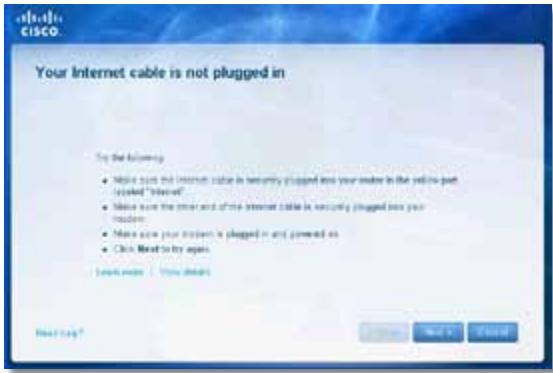

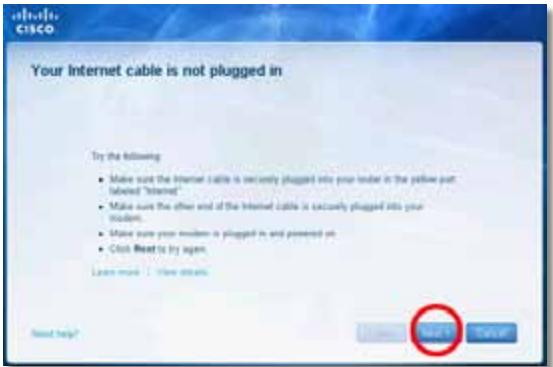

Linksys Série EA Dépannage Message Your Internet cable is not plugged in (Votre câble Internet n’est pas branché) Si le message « Votre câble Internet n’est pas branché » s'affiche lorsque vous configurez votre routeur, suivez ces étapes de dépannage. Vue arrière du modem câble Vue arrière du modem DSL 2 . Assurez-vous que le modem est relié à l'alimentation et qu'il est bien sous tension. Si le modem dispose d'un interrupteur, assurez-vous qu'il est bien sur la position ON ou l . Pour résoudre le problème : 1 . Assurez-vous que la câble Ethernet ou Internet (ou tout autre câble similaire à celui fourni avec le routeur) est bien connecté au port Internet jaune à l'arrière du routeur ainsi qu'au port adéquat sur le modem. Sur le modem, ce port est en général marqué Ethernet, mais il peut aussi être marqué Internet ou WAN. 3 . Si votre service Internet est de type câble, vérifiez que le port CABLE de votre modem câble est connecté au câble coaxial fourni par votre FAI. Alternativement, si votre service Internet est de type DSL, assurez-vous que la ligne téléphonique DSL est bien connectée au port DSL du modem. 4 . Si votre ordinateur était auparavant relié à votre modem par l'intermédiaire d'un câble USB, déconnectez le câble USB. 5 . Retournez sur la fenêtre Cisco Connect et cliquez sur Next (Suivant) pour réessayer. Si la fenêtre a disparu, exécutez de nouveau le programme Setup (Configuration) depuis le CD du routeur. Vue arrière du routeur

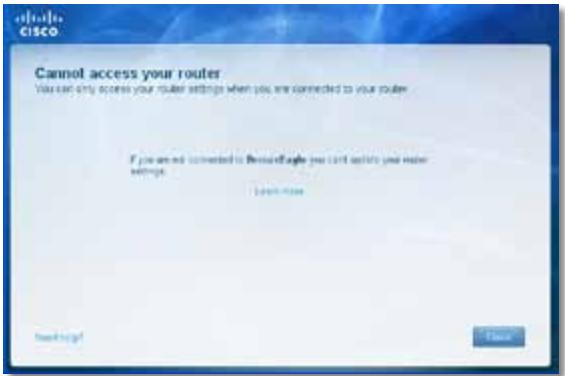

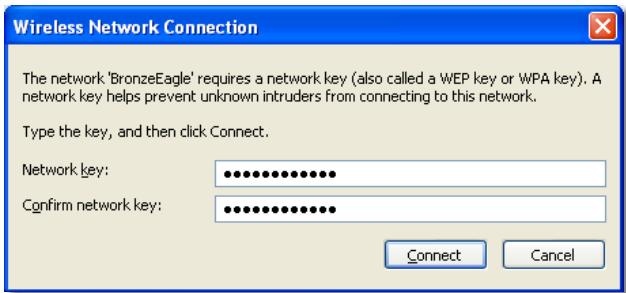

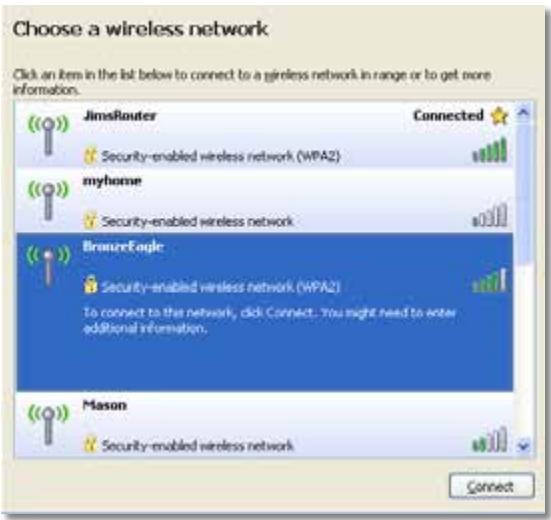

Linksys Série EA Message Cannot access your router (Accès au routeur impossible) Si l'accès au routeur est impossible parce que l'ordinateur n'est pas connecté à votre réseau, suivez ces étapes de dépannage. Dépannage 3 . Sélectionnez votre réseau, puis cliquez sur Connecter. Sur l'exemple cidessous, l'ordinateur était connecté à un autre réseau sans fil nommé JimsRouter. Le nom du réseau Linksys série E, BronzeEagle dans cet exemple, est ici sélectionné. Pour accéder à votre routeur, vous devez être connecté à votre réseau. Si vous êtes actuellement connecté à un réseau sans fil, le problème peut venir de cette connexion que vous n'avez pas sélectionnée vous-même. Pour résoudre le problème sur les ordinateurs Windows : 1 . Sur votre bureau Windows, faites un clic droit sur l'icône Sans fil dans la barre d'état système de l'ordinateur. 4 . S'il vous est demandé de saisir une clé de réseau, saisissez votre mot de passe (Clé de sécurité) dans les champs Clé de réseau et Confirm Confirmer la clé de réseau puis cliquez sur Connecter. 2 . Cliquez sur Afficher les réseaux sans fil disponibles. La liste des réseaux disponibles s'affiche. Votre ordinateur se connecte au réseau et vous devriez désormais avoir accès au routeur.

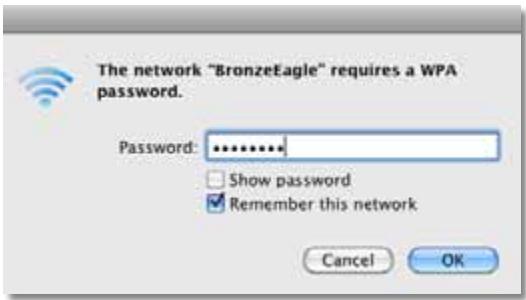

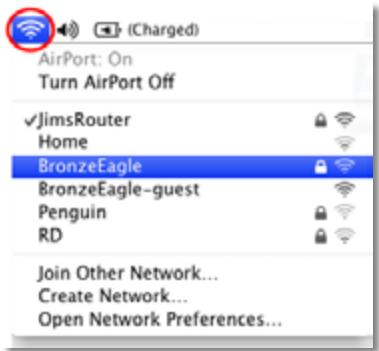

Linksys Série EA Pour résoudre le problème sur les ordinateurs Mac : 1 . Dans la barre de menu en haut de l'écran, cliquez sur l'icône AirPort. La liste des réseaux sans fil disponibles s'affiche. Cisco Connect vous a automatiquement attribué un nom de réseau. Sur l'exemple ci-dessous, l'ordinateur était connecté à un autre réseau sans fil nommé JimsRouter. Le nom du réseau Linksys série E, BronzeEagle dans cet exemple, est ici sélectionné. 2 . Cliquez sur le nom du réseau sans fil de votre routeur Linksys série E (BronzeEagle dans cet exemple). 3 . Saisissez votre mot de passe de réseau (Clé de sécurité) dans le champ Mot de passe, puis cliquez sur OK. Dépannage Message Device not found (Périphérique introuvable) Si un message « Périphérique introuvable » s'affiche lorsque vous tentez de connecter un périphérique réseau (tel qu'un iPhone, un iPod ou un smartphone), suivez ces étapes de dépannage. ASTUCE Pour obtenir un signal plus fort durant la configuration initiale, rapprochez vos périphériques sans fil du routeur. La distance rend plus difficile la détection des périphériques par le routeur. Pour résoudre le problème : 1 . Exécutez Cisco Connect.

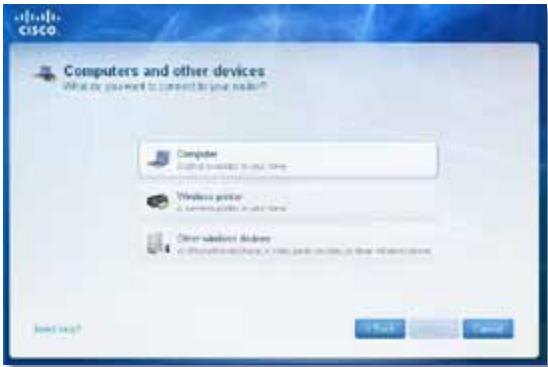

Linksys Série EA 2 . Cliquez sur Computers and other devices (Ordinateurs et périphériques). L'écran Computers and other devices (Ordinateurs et autres périphériques) s'affiche. 3 . Cliquez sur Other Wireless devices (Autres périphériques sans fil). Dépannage Exemple : Sur votre smartphone ou tout autre périphérique sans fil, rendez-vous dans la rubrique Wi-Fi et cherchez les réseaux sans fil disponibles. Dans cet exemple, en utilisant les informations de réseau fournies par Cisco Connect à l'écran précédent, cliquez sur BronzeEagle.

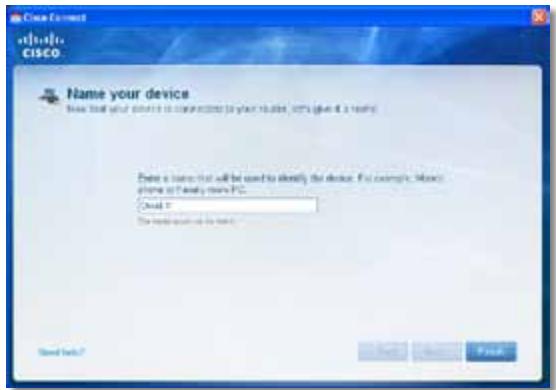

4 . Autorisez la connexion Wi-Fi de votre périphérique sans fil, puis recherchez votre réseau sans fil. Reportez-vous à la documentation de votre périphérique pour une aide supplémentaire. Remarque Votre périphérique sans fil doit prendre en charge les protocoles WPA/WPA2. 5 . Sur le périphérique sans fil, sélectionnez le réseau de votre routeur et saisissez le mot de passe (Clé de sécurité). Android iPhone 7 . Saisissez le mot de passe (Clé de sécurité) fournie par Cisco Connect. Dans cet exemple, la clé de sécurité est B6eM9UkCjz. Remarque Le mot de passe est sensible à la casse. Lors de la saisie, assurezvous d'appliquer la casse adéquate. 8 . Lorsque votre périphérique sans fil est correctement connecté à votre réseau sans fil, saisissez un nom pour le périphérique dans Cisco Connect, puis cliquez sur Finish (Terminer). 6 . Dans Cisco Connect, cliquez sur Next (Suivant).

Linksys EA2700 Spécifications Spécifications Linksys EA2700 Configuration binaire de la clé de sécurité Nom du modèle Linksys EA2700 Description Routeur Gigabit double bande N600 Référence du modèle EA2700 Normes Nombre d'antennes 802.11n, 802.11a, 802.11g, 802.11b, 802.3, 802.3u, 802.3ab 174 x 190 x 28 mm (6,85” x 7,48” x 1,10”) Poids 297,7 g (10,5 oz.) 4 au total, 2 antennes internes par bande radio 2,4 GHz et 5 GHz Alimentation 12 V, 1 A Certifications FCC, IC, CE, Wi-Fi A/B/G/N Température de fonctionnement 0 °C à 40 °C Température de stockage -20 °C à 60 °C Humidité en fonctionnement 10 à 80 % d'humidité relative, non condensée Humidité de stockage 5 à 90 %, non condensée Non Modulation 802.11b : CCK, QPSK, BPSK 802.11g : OFDM 802.11a : OFDM 802.11n : BPSK, QPSK, 16-QAM, 64‑QAM 10/100/1 000 Mbits/s (Gigabit Ethernet) 2,4 GHz 802.11b : -90 dBm @ 11 Mbits/s 802.11g : -75 dBm @ 54 Mbits/s 802.11n 20 MHz : -73 dBm @ MCS15 802.11n 40 MHz : -70 dBm @ MCS15 5 GHz 802.11a : -72 dBm @ 54 Mbits/s 802.11n 20 MHz : -70 dBm @ MCS15 802.11n 40 MHz : -67 dBm @ MCS15 Gain de l'antenne en dBi Conditions environnementales Dimensions Amovible (o/n) Vitesse du port de commutation Sensibilité de réception (utilisation normale) Cryptage jusqu'à 128 bits 2,4 GHz : Antenne 1 : ≤ 3,45 dBi Antenne 2 : ≤ 2,46 dBi Remarques Pour des informations concernant la réglementation, la garantie ou les instructions de sécurité, reportez-vous au CD fourni avec votre routeur ou rendez-vous sur la page Linksys.com/support. Les spécifications peuvent être modifiées sans préavis. Les performances maximales sont conformes à la norme IEEE 802.11. Les performances réelles peuvent varier et présenter une capacité réseau, un débit de données, une portée et une couverture moins élevés. Les performances résultent de facteurs, conditions et variables multiples : distance du point d'accès, volume du trafic réseau, nature des matériaux de construction du lieu, système d'exploitation utilisé, autres produits sans fil utilisés, interférences, etc. 5 GHz : Antenne 1 : ≤ 4,41 dBi Antenne 2 : ≤ 5,15 dBi UPnP Pris en charge Fonctions de sécurité

Linksys EA3500 Spécifications Linksys EA3500 Gain d'antenne Nom du modèle Linksys EA3500 Description Routeur Gigabit double bande N750 avec port USB Référence du modèle EA3500 Normes 802.11n, 802.11a, 802.11g, 802.11b, 802.3, 802.3u, 802.3ab Nombre d'antennes 6 au total, 3 antennes internes par bande radio 2,4 GHz et 5 GHz Amovible (o/n) Vitesse du port de commutation Non 10/100/1 000 Mbits/s (Gigabit Ethernet) Formats de stockage pris en charge Ports Internet, Ethernet (1 - 4), USB, Alimentation Boutons Réinitialisation, Wi-Fi Protected Setup Conditions environnementales Voyants Alimentation, Internet, Ethernet (1-4) Modulation 802.11b : CCK, QPSK, BPSK 802.11g : OFDM 802.11a : OFDM 802.11n : BPSK, QPSK, 16-QAM, 64‑QAM Sensibilité de réception (utilisation normale) 2,4 GHz 802.11b : -87 dBm @ 11 Mbits/s 802.11g : -77 dBm @ 54 Mbits/s 802.11n (20 MHz) : -72 dBm @ MCS15 802.11n (40 MHz) : -69 dBm @ MCS15 5 GHz 802.11a : -74 dBm @ 54 Mbits/s 802.11n 20 MHz : -67 dBm @ MCS23 802.11n 40 MHz : -64 dBm @ MCS23 UPnP Fonctions de sécurité Configuration binaire de la clé de sécurité Dimensions Poids Alimentation Certifications Température de fonctionnement Température de stockage Humidité en fonctionnement Humidité de stockage 2,4 GHz (Antennes dipôles) Antenne 1 ≤ 2,7 dBi Antenne 2 ≤ 3,7 dBi Antenne 3 ≤ 4,95 dBi 5 GHz (Antennes dipôles) Antenne 1 ≤ 4,46 dBi Antenne 2 ≤ 3,23 dBi Antenne 3 ≤ 3,88 dBi Pris en charge

Cryptage jusqu'à 128 bits FAT, NTFS et HFS+ 170 x 25 x 190 mm (6,69” x 0,98” x 7,48”) 326 g (11,5 oz.) 12 V, 2 A FCC, IC, CE, Wi-Fi A/B/G/N, Windows 7 0 °C à 40 °C -20 °C à 60 °C 10 à 80 % d'humidité relative, non condensée 5 à 90 %, non condensée Remarques Pour des informations concernant la réglementation, la garantie ou les instructions de sécurité, reportez-vous au CD fourni avec votre routeur ou rendez-vous sur la page Linksys.com/support. Les spécifications peuvent être modifiées sans préavis. Les performances maximales sont conformes à la norme IEEE 802.11. Les performances réelles peuvent varier et présenter une capacité réseau, un débit de données, une portée et une couverture moins élevés. Les performances résultent de facteurs, conditions et variables multiples : distance du point d'accès, volume du trafic réseau, nature des matériaux de construction du lieu, système d'exploitation utilisé, autres produits sans fil utilisés, interférences, etc.

Linksys EA4500 Spécifications Linksys EA4500 Nom du modèle Description Numéro du modèle Normes Fréquence radio Vitesse du port de commutation Ports Boutons Voyants Nombre d'antennes Amovible (o/n) Modulations Sensibilité de réception (utilisation normale) Gain de l'antenne en dBi Linksys EA4500 Routeur Gigabit double bande N900 avec port USB EA4500 802.11n, 802.11a, 802.11g, 802.11b, 802.3, 802.3u, 802.3ab 2,4 et 5 GHz 10/100/1 000 Mbits/s (Gigabit Ethernet) Alimentation, USB, Internet, Ethernet (1-4) Réinitialisation, Wi-Fi Protected Setup Panneau supérieur : Alimentation Panneau arrière : Internet, Ethernet (1-4) 6 au total, 3 antennes internes par bande radio 2,4 GHz et 5 GHz Non 802.11b : CCK, QPSK, BPSK 802.11g : OFDM 802.11a : OFDM 802.11n : BPSK, QPSK, 16-QAM, 64‑QAM 2,4 GHz 802.11b : -87 dBm @ 11 Mbits/s 802.11g : -77 dBm @ 54 Mbits/s 802.11n : 20 MHz : -70 dBm @ MCS15 802.11n : 40 MHz : -66 dBm @ MCS15 5 GHz 802.11a : -74 dBm @ 54 Mbits/s 802.11n : 20 MHz : -67 dBm @ MCS23 802.11n : 40 MHz : -64 dBm @ MCS23 2,4 GHz (3 antennes PIFA internes) PIFA 1 ≤ 3,31 dBi (droite) PIFA 2 ≤ 3,45 dBi (avant) PIFA 3 ≤ 1,96 dBi (gauche) 5 GHz (3 antennes PIFA internes) PIFA 1 ≤ 3,71 dBi (droite) PIFA 2 ≤ 3,60 dBi (avant) PIFA 3 ≤ 4,27 dBi (gauche) Systèmes de fichiers pris en charge par le périphérique de stockage UPnP Fonctions de sécurité Configuration binaire de la clé de sécurité FAT32, NTFS et HFS+ Pris en charge

Cryptage jusqu'à 128 bits Conditions environnementales Dimensions Poids Alimentation Certifications Température de fonctionnement Température de stockage Humidité en fonctionnement Humidité de stockage 225 x 25 x 160 mm (8,86” x 0,98” x 6,30”) 360 g (12,7 oz.) 12 V, 2 A FCC, IC, CE, Wi-Fi a/b/g/n, Windows 7, DLNA 0 °C à 40 °C -20 °C à 60 °C 10 à 80 % d'humidité relative, non condensée 5 à 90 %, non condensée Remarques Pour des informations concernant la réglementation, la garantie ou les instructions de sécurité, reportez-vous au CD fourni avec votre routeur ou rendez-vous sur la page Linksys.com/support. Les spécifications peuvent être modifiées sans préavis. Les performances maximales sont conformes à la norme IEEE 802.11. Les performances réelles peuvent varier et présenter une capacité réseau, un débit de données, une portée et une couverture moins élevés. Les performances résultent de facteurs, conditions et variables multiples : distance du point d'accès, volume du trafic réseau, nature des matériaux de construction du lieu, système d'exploitation utilisé, autres produits sans fil utilisés, interférences, etc.

Rendez-vous sur linksys.com/support pour consulter notre support technique primé. Cisco, le logo Cisco et Linksys sont des marques commerciales ou déposées de Cisco et/ou de ses filiales aux Etats-Unis et dans d'autres pays. Une liste des marques commerciales de Cisco est disponible sur www.cisco.com/go/trademarks. Toutes les autres marques commerciales mentionnées dans le présent document sont la propriété de leurs détenteurs respectifs. © 2012 Cisco et/ou ses filiales. Tous droits réservés. 3425-01602
