Type de produit	Téléviseur TNT HD avec récepteur intégré
Marque	PEEKTON
Modèle	PK 1860 TNT HD
Taille de l'écran	18.6 pouces (estimé)
Résolution	720p/1080i
Alimentation	230V~, 50Hz, 15W max
Connectivité	HDMI 1.3, YPbPr, SCART (TV et VCR), USB 2.0, Coaxial, Antenne RF IN/OUT
Fonctions principales	Réception TNT HD, enregistrement USB, lecteur multimédia (vidéo, musique, photos), guide EPG, télétexte, sous-titres, contrôle parental
Formats vidéo supportés	MPEG-2, H.264, VC-1
Formats audio supportés	MPEG-1/2, HE-AAC, PCM, Dolby Digital (via SPDIF)
Entretien et nettoyage	Essuyer avec un chiffon doux et humide (eau uniquement). Ne pas utiliser de produits inflammables.
Sécurité	Double isolation (classe II), ne pas ouvrir l'appareil, éviter l'humidité et la chaleur excessive.
Température de fonctionnement	0°C à 40°C
Piles de télécommande	2 x AAA 1.5V
Garantie	1 an pièces et main-d'œuvre

FOIRE AUX QUESTIONS - PK 1860 TNT HD PEEKTON

Comment effectuer la recherche automatique des chaînes ?

Allumez le téléviseur, appuyez sur MENU, sélectionnez PARAMÈTRES puis INSTALLATION. Choisissez RECH. AUTOMATIQUE pour lancer le balayage de toutes les fréquences. Appuyez sur STOP ou EXIT pour interrompre.

Comment enregistrer un programme TV sur une clé USB ?

Connectez une clé USB formatée en FAT32 ou FAT16. Pendant la diffusion du programme, appuyez sur la touche REC de la télécommande. Un icône rouge apparaît. Appuyez sur STOP pour arrêter l'enregistrement. Les fichiers sont stockés dans le dossier /PVR/.

Que faire si la télécommande ne fonctionne pas ?

Vérifiez les piles : remplacez-les si nécessaire. Assurez-vous qu'aucun obstacle ne bloque le capteur infrarouge. Si le problème persiste, réinitialisez l'appareil en le débranchant quelques minutes.

Comment régler la sortie vidéo en HD ?

Appuyez sur MENU, allez dans RÉGLAGES VIDÉO. Dans l'option Sortie HD, choisissez AUTO, 576i/480i, 576P/480P, 720P ou 1080i selon votre téléviseur.

Pourquoi n'y a-t-il ni son ni image ?

Vérifiez que le câble d'alimentation est correctement branché et que le fusible n'est pas grillé. Assurez-vous que l'antenne est bien connectée et que le signal est suffisant. Si le problème persiste, contactez le support.

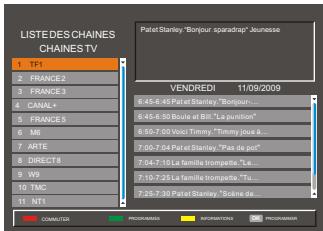

Comment accéder au guide des programmes (EPG) ?

Appuyez sur la touche EPG de la télécommande. Utilisez les touches fléchées pour naviguer. La touche OK permet de planifier un enregistrement ou un rappel.

Puis-je lire des fichiers multimédia via USB ?

Oui. Connectez une clé USB ou un disque dur externe. Appuyez sur MEDIA pour accéder au menu. Sélectionnez VIDÉO, MUSIQUE ou PHOTO et parcourez les fichiers.

Comment verrouiller une chaîne avec un code parental ?

Allez dans ÉDITION DES CHAÎNES, sélectionnez la chaîne et appuyez sur la touche VERTE de la télécommande. Le code par défaut est 1234. Pour le modifier, allez dans CONFIGURATION > CHANGER CODE.

Que faire si l'image est figée ou de mauvaise qualité ?

Cela peut être dû à un signal trop fort. Essayez de brancher un atténuateur de signal sur l'entrée antenne. Vérifiez également les connexions des câbles.

Comment réinitialiser l'appareil aux paramètres d'usine ?

Appuyez sur MENU, allez dans CONFIGURATION > RÉGLAGE PAR DÉFAUT. Confirmez pour effacer toutes les chaînes et rétablir les paramètres d'origine.

MODE D'EMPLOI PK 1860 TNT HD PEEKTON

Précautions d'installation 6

Les fonctions. 7-10

Télécommande 7-9

Panneau avant. 10

Panneau arrière 10

Connexions 11-14

Avant de commencer 11

Raccordement à votre téléviseur. 11-12

Raccordement avec un magnétoscope 13

Raccordement à un ampli 5.1. 14

Démarrage. 15-16

Démarrage 15

Installation 16

Recherche manuelle. 16

Recherche Automatique 16

Utilisation. 17-21

Édition des Chaînes 17

Configuration du Système 18

Configuration Vidéo 19

Configuration Audio 20

Audio. 21

Sous-titrage 21

EPG 21

Enregistrement et lecteur multimédia 22-23

Enregistrement 22

Lecteur multimédia 23

Informations 24

Glossaire 24

DEPANNAGE 25

Traitement des appareils électriques et électroniques en fin de vie (applicable dans les pays de l'Union Européenne et aux autres pays européens disposant de systèmes de collecte sélective).

Ce symbole, apposé sur le produit ou sur son emballage, indique que ce produit ne doit pas être traité avec les déchets ménagers. Il doit être remis à un point de collecte approprié pour le recyclage des équipements électriques et électroniques. En s'assurant que ce produit est bien mis au rebut de manière appropriée, vous aiderez à prévenir les conséquences négatives potentielles pour l'environnement et la santé humaine. Le recyclage des matériels vous aidera à conserver les ressources naturelles. Pour toute information supplémentaire au sujet du recyclage de ce produit, vous pouvez consulter votre municipalité, votre déchetterie ou le magasin où vous avez acheté le produit.

	↔En cas de dysfonctionnement, n'essayez pas de réparer l'appareil vous même. Ouvrir l'appareil peut vous exposer à des risques d'électrocution.
	↔N'utilise pas cet apparéil à proximité de sources de chaleur et notamment de conduits d'air chaud, de cusinières ou de tout autre apparéil générant des sources de chaleur. Il ne peut pas non plus être exposé à des températures inférieures à 5° ou supérieures à 35°.
	↔N'utilise pas cet apparéil à proximité d'une zone d'humidité comme une baignoire, un lavabo, une piscine ou un vase.
	↔Ne manipulationpas le cable d'alimentation si vous avez les mains humides. N'utilise pas un cable d'alimentation endommagé.
	↔Ne placez pas votre produit devant un projecteur de lumière ou pres d'une source de chaleur.
	↔N'utilise pas de substances contenant de l'alcool, de l'essence, du détergent ou autres produits inflammables pour nettoyer la surface de l'appareil.
	↔Ne faites pas tomber l' apparéil, ne lui donnez pas de chocs, cela pourrait l'endommager gravement.
	↔N'introduisez pas de liquide ou substance étrangère à l'intérieur de l' apparéil. Un court-circuit peut s'ensuivre avec un risque de chic électrique ou de feu.
	↔Ne pas couper, détiériorer, ou placer d'objet lourd sur le cable d'alimentation. Un risque de chic électrique ou de feu peut s'ensuivre.

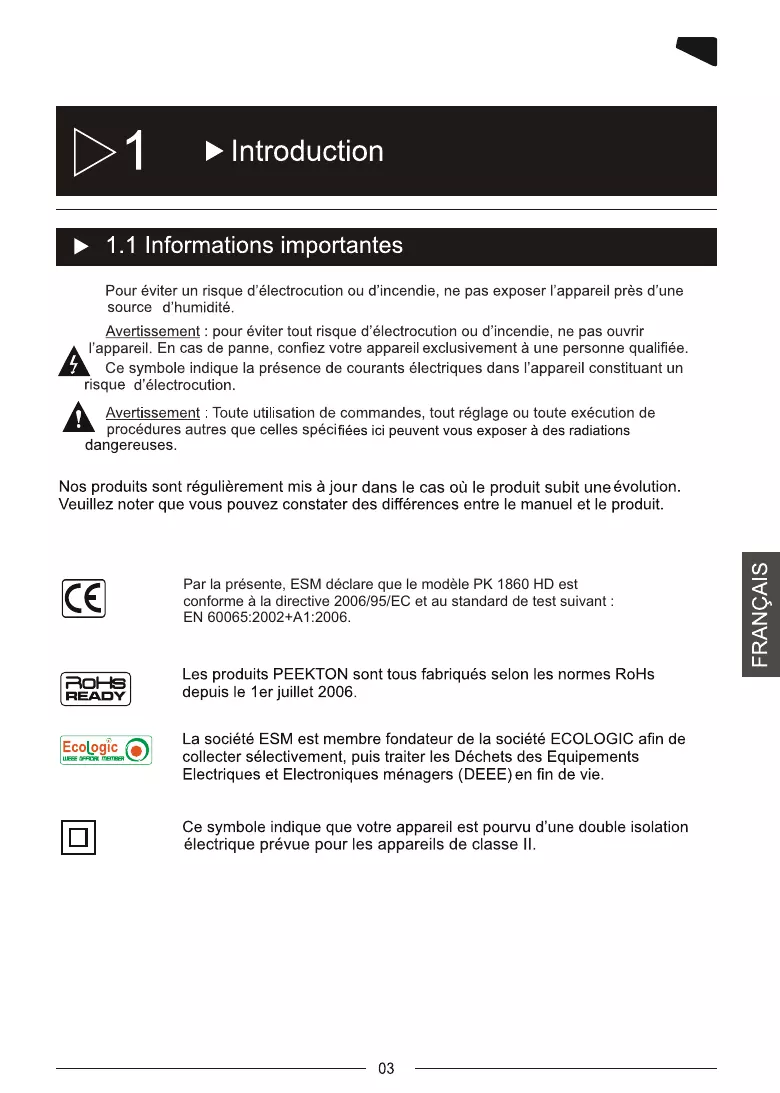

1.1 Informations importantes

Pour éviter un risque d'électrocution ou d'incendie, ne pas exposer l'appareil près d'une source d'humidité.

Avertissement : pour éviter tout risque d'électrocution ou d'incendie, ne pas ouvrir l'appareil. En cas de panne, confiez votre appareil exclusivement à une personne qualifiée. Ce symbole indique la présence de courants électriques dans l'appareil constituant un risque d'électrocution.

Avertissement : Toute utilisation de commandes, tout réglage ou toute exécution de procédures autres que celles spécifiées ici peut vous exposer à des radiations dangereuses.

Nos produits sont régulièrement mis à jour dans le cas où le produit subit une évolution. Veuillez noter que vous pouvez constater des différences entre le manuel et le produit.

Par la présente, ESM déclare que le modèle PK 1860 HD est conforme à la directive 2006/95/EC et au standard de test suivant : EN 60065:2002+A1:2006.

Les produits PEEKTON sont tous fabriqués selon les normes RoHS depuis le 1er juillet 2006.

La société ESM est membre fondateur de la société ECOLOGIC afin de collecter sélectivement, puis traiter les déchets des équipements électriques et électroniques ménagers (DEEE) en fin de vie.

Ce symbole indique que votre appareil est pourvu d'une double isolation électrique prévue pour les appareils de classe II.

1.2 Nombre des chaînes standard

Numéroes	Châînes	Numéroes	Châînes
1	TF1	20	FRANCE ⓹
2	FRANCE 2	21	DEMAIN TV
3	FRANCE 3	22	IDF1
4	CANAL +*	23	NRJ PARIS
5	FRANCE 5	24	CAP 24
6	M6	30	TPS STAR**
7	ARTE	31	PARIS PREMIÈRE**
8	DIRECT 8	32	CANAL+ SPORT**
9	W9	33	CANAL+ CINEMA**
10	TMC	35	PLANETE**
11	NT1	36	TF6**
12	NRJ12	38	LCI**
13	LCP	39	EUROSPORT**
14	FRANCE 4
15	BFM TV
16	I>TELE
17	VIRGIN 17
18	GULLI

• Certaines émissions peuvent être momentanément cryptées ** Chaînes cryptées

Direct8

TELE

TPS star

+SPORT

CINEMA

1.3 Liste des chaînes haute défiITION

Numéroes	Chaînes
51	TF1 HD
52	FRANCE 2 HD
56	M6 HD
57	ARTE HD

1.4 Précautions d'installation

Félicitations pour l'achat de ce produit. Nous sommes sûrs que vous serez pleinement satisfait de ce récepteur TNT. Prenez le temps de lire ce mode d'emploi de façon à utiliser l'appareil au maximum de ses possibilités. Conservez soigneusement ce mode d'emploi pour être en mesure de vous y référer chaque fois que cela sera nécessaire.

Assurez-vous que l'alimentation secteur de votre domicile correspond bien à celle indiquée sur la plaque d'identification apposée au dos de votre appareil. Installez celui-ci sur un support adaptable plat, en lui ménageant suffisamment d'espace libre pour une bonne ventilation (10 à 15 cm). Assurez-vous que les fentes de ventilation ne soient pas recouvertes. Ne placez pas d'autres appareils sur leur récepteur TNT. Ne le placez pas sur des amplificateurs ou sur tout autre équipement pouvant dégager de la chaleur. En mode veille, l'appareil reste sous tension. Pour déconnecter complètement le récepteur, il doit être débranché de sa prise murale, ce qui est conseillé si vous ne l'utilisez pas pendant un certain temps.

Pour votre sécurité, n'ouvrez jamais l'appareil et ne démontez aucun de ses éléments. Cela peut être dangereux pour vous et pour certaines pièces fragiles. Vous risquez de recevoir une décharge électrique.

Protégez le récepteur de l'humidité et de la chaleur excessive, ainsi que de tout équipement capable de puissants champs magnétiques, électriques (haut-parleur). Déconnectez le câble d'alimentation du secteur si le récepteur fonctionne mal. Votre récepteur n'est pas conçu pour une utilisation industrielle ou commerciale, mais pour une utilisation familiale. L'usage de ce produit est destiné à des fins purement privées.

Condensation: Si votre appareil a passé un certain temps dans une température ambiante froide, par ex. pendant un transport en hiver, attendez environ 2 heures qu'il ait atteint la température ambiante afin d'éviter de l'endommager.

N'utilise jamais d'atomiseurs de nettoyage, benzine, liquides pour nettoyer votre récepteur. Essuyez-le délicatement avec un chiffon douple et humide (uniquement de l'eau).

Piles: Les piles utilisées dans cet appareil contiennent des produits chimiques nuisibles à l'environnement. Ne jetez pas les piles avec les déchets domestiques. Nous recommandons de les déposer dans un lieu pouvant accepter ce type de déchet.

Pour empêcher les risques de feu ou de choc électrique, n'exposez pas l'appareil à la pluie ou à l'humidité. Afin d'éviter tout risque de choc électrique, n'ouvre pas la partie supérieure de l'appareil. En cas de panne confiez votre matériel exclusivement à une personne qualifiée.

Utilisation de la télécommande

Dirigez votre télécommande vers le récepteur infrarouge situé sur votre unité en respectant un angle maximal de.

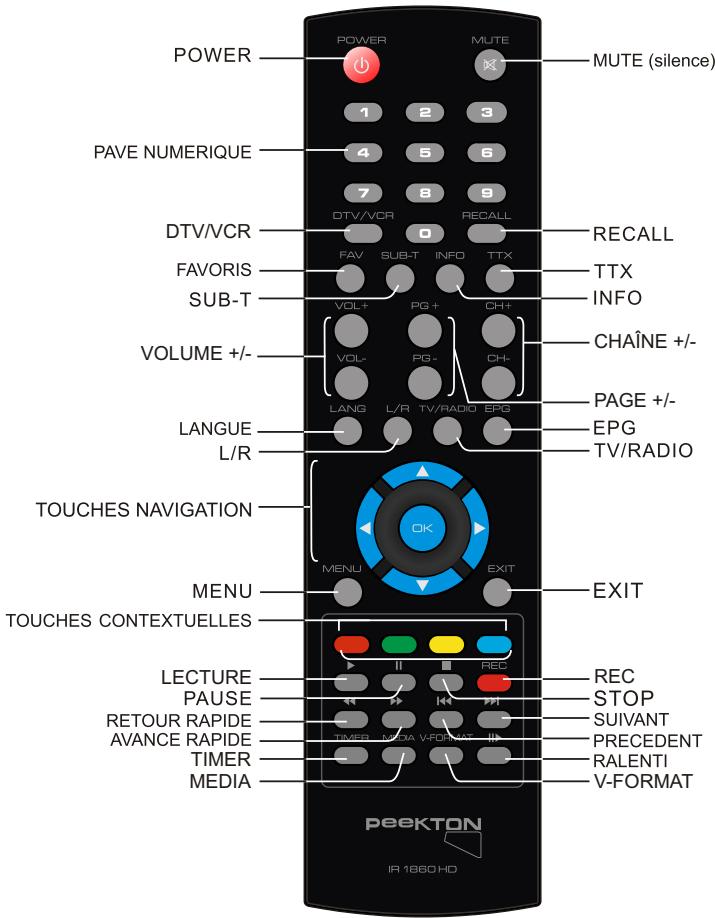

2.1 Télécommande (suite)

Définition des touches de la télécommande :

POWER: Permet d'allumer et d'éteindre le récepteur.

PAVE NUMERIQUE : Permet de sélectionner les chaînes en entrant directement leur numéro via la télécommande et de saisir des chiffres dans les menus.

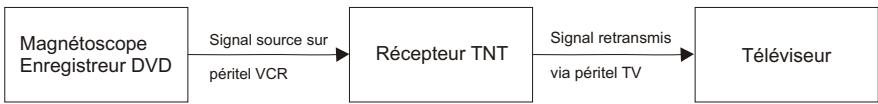

DTV/VCR: Permet de commuter entre la TNT et l'entrée péritel du magnétoscope.

FAVORIS: Permet d'accéder à vos chaînes favorites.

SUB-T: Permet d'activer et de désirer une piste de sous-titres (si disponible).

VOLUME + / - : Permet d'augmenter ou de diminuer le volume audio.

LANGUE : Permet de changer la piste audio (ou langue) si plusieurs sont disponibles.

L/R: Permet de modifier les paramètres audio.

TOUCHES NAVIGATION: Permettent de vous déplacer dans les menus.

MENU: Permet d'accéder au menu principal du récepteur.

Touches contextuelles: Activent des fonctions en rapport avec le menu affiché.

LECTURE: Permet de lancer ou reprendre la lecture d'un fichier.

PAUSE: Permet de mettre en pause la lecture en cours.

RETOUR RAPIDE : Permet d'effectuer un retour rapide sur le fichier lu.

AVANCE RAPIDE : Permet d'effectuer une avance rapide sur le fichier lu.

TIMER: Permet de configurer le menu de mise en marche ou d'enregistrement différé.

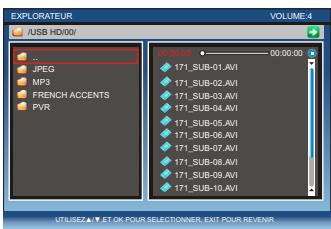

MEDIA: Permet d'afficher la fenêtre « MULTIMEDIA » pour accéder aux films, à la musique, aux photos et aux fichiers enregistrés.

MUTE : Permet de couper le son et de le rétablir en appuyant de nouveau sur ce bouton.

RECALL: Permet de revenir directement à la chaîne précédemment visionnée.

TTX: Permet d'acceder aux fonctions de telétexte.

INFO: Permet d'afficher les informations concernant la réception ou un fichier multimédia.

CHAINE + / - : Permet de changer de chaîne.

PAGE + / - : Permet de changer de page lors de la consultation EPG.

EPG: Permet d'accéder aux fonctions de l'EPG (Guide des programmes).

TV / RADIO : Permet de basculer entre les sources TV et Radio TNT.

EXIT: Permet de quitter le menu en cours.

REC: Enregistre le programme en cours soit sur la clé USB soit sur le disque dur externe connecté via un port USB Host 2.0. N'est compatible qu'avec des disques ayant des systèmes de fichiers FAT32 ou FAT16.

STOP: Permet d'arrêter la lecture d'un fichier.

SUIVANT: Permet d'accéder au chapitre/fichier suivant.

PRECEDENT: Permet d'acceder au chapitre/fichier précédent.

RALENTI: Permet de procéder à une lecture au ralenti.

V-FORMAT: Permet de changer la sortie vidéo et de désigner entre les formats 576i/576P/720P/1080i.

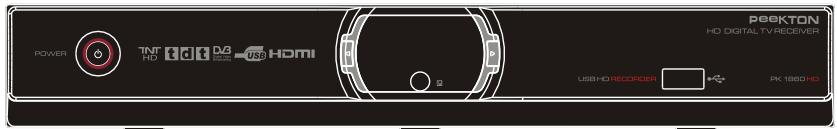

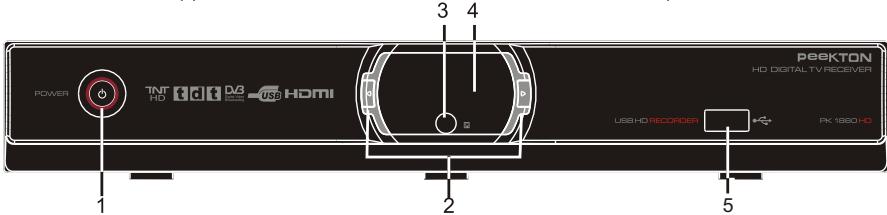

2.2 Panneau avant

Vue de ce récepteur via l'affichage TV (OSD) et les menus. Les menus sont indispensables pour l'installation des chaînes et autres fonctions. Ces fonctions ne sont accessibles qu'avec la télécommande. Si vous rencontrez des difficultés pour faire fonctionner chez appareil, contactez votre vendeur ou notre service après-vente.

1. Bouton POWER

Permet d’allumer ou d’éteindre l’appareil.

2. Changement de chaines

Permet d'accéder à la chaîne suivante ou précédente.

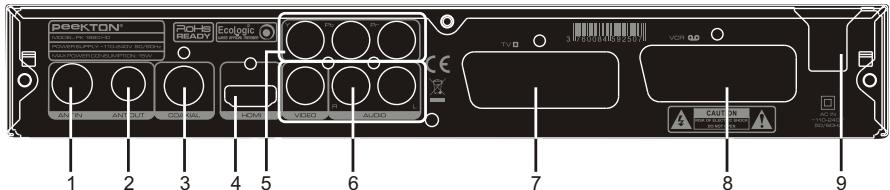

5. PORT USB

Permet de connecter un périphérique USB, une clé USB par exemple, contenant des fichiers compatibles.

9. Cordon secteur

1. ANT IN: Connexion à l'antenne extérieure. 2. ANT OUT: Cette sortie transmet le signal RF soit vers la TV soit vers d'autres systèmes vidéo. 3. COAXIAL: Cette sortie se raccorde à l'entrée coaxiale de votre système audio et permet la transmission des données audio numériques. 4. HDMI: Cette prise HDMI (Interface multimédia haute définition) transmet les données numériques non compressées. 5. Y/Pb/Pr : Ces prises se raccordent sur les prises composantes de la TV. 6. VIDEO & R-AUDIO-L: Ces prises se raccordent à l'entrée composite video & audio de la TV. 7. SCART TV: Cette prise se raccorde à l'entrée (SCART In) de votre TV. 8. SCART VCR: Cette prise se raccorde à la sortie (SCART Out) du magnétoscope ou de tout autre système audio-video.

3.1 Avant de commencer

Les illustrations suivantes seront les raccordements de base au moyen des cordons audio et vidéo. Pour déterminer les mètres liasons à réaliser avec les appareils audio/vidéo que vous utilisez, reportez-vous au mode d'emploi qui accompagne chaque appareil qui doit être relié à votre récepteur TNT.

Avant de changer une connexion, veuillez éteindre l'appareil ou le débrancher de la prise électrique.

Il est conseillé d'insérer fermement les câbles dans les prises afin d'éviter tout parasite audio/vidéo ou toute interférence.

Pour raccorder l'appareil au téléviseur et au magnétoscope, veuillez suivre les indications suivantes.

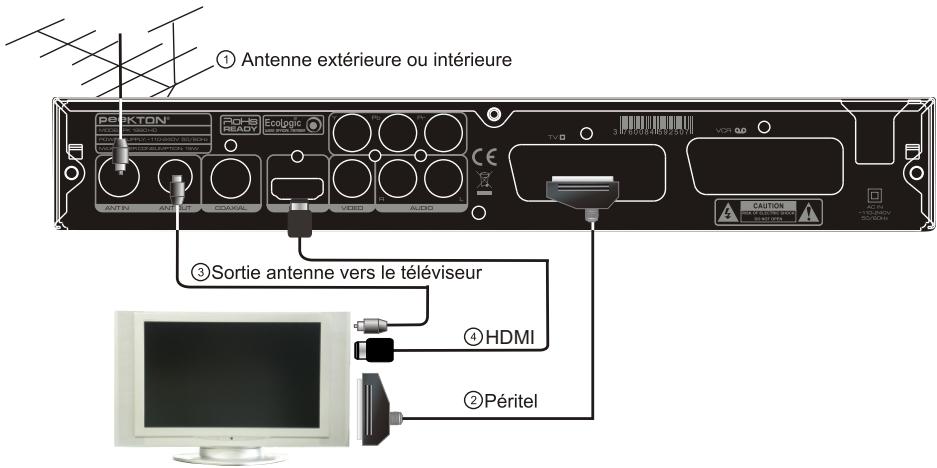

3.2 Raccordement à votre téléviseur

① Raccordez votre arrivée d'antenne sur le connecteur ANT IN sur la gauche du panneau arrière du récepteur. ② Raccordez le récepteur TNT à votre TV via la sortie SCART TV en utilisant un cordon péritel. ③ Raccordez la sortie antenne ANT OUT sur l'entrée antenne de votre téléviseur. Si la TNT HD est disponible, il est préférable d'utiliser un cable HDMI pour raccorder votre TV afin d'obtenir des meilleures performances audio et vidéo.

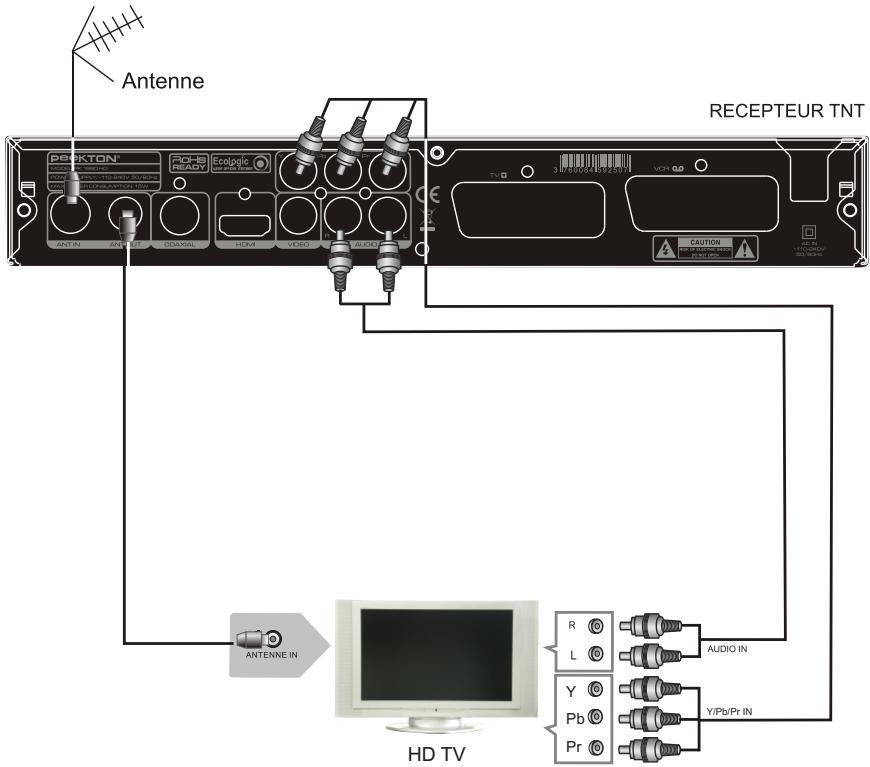

3.2 Raccordement à votre téléviseur (suite)

Si votre TV est équipée de l'entrée Y/Pb/Pr avec balayage progressif, vous pouvez la raccorder à l'aide de câbles composantes, mais les câbles audio R/L doivent également être raccordés.

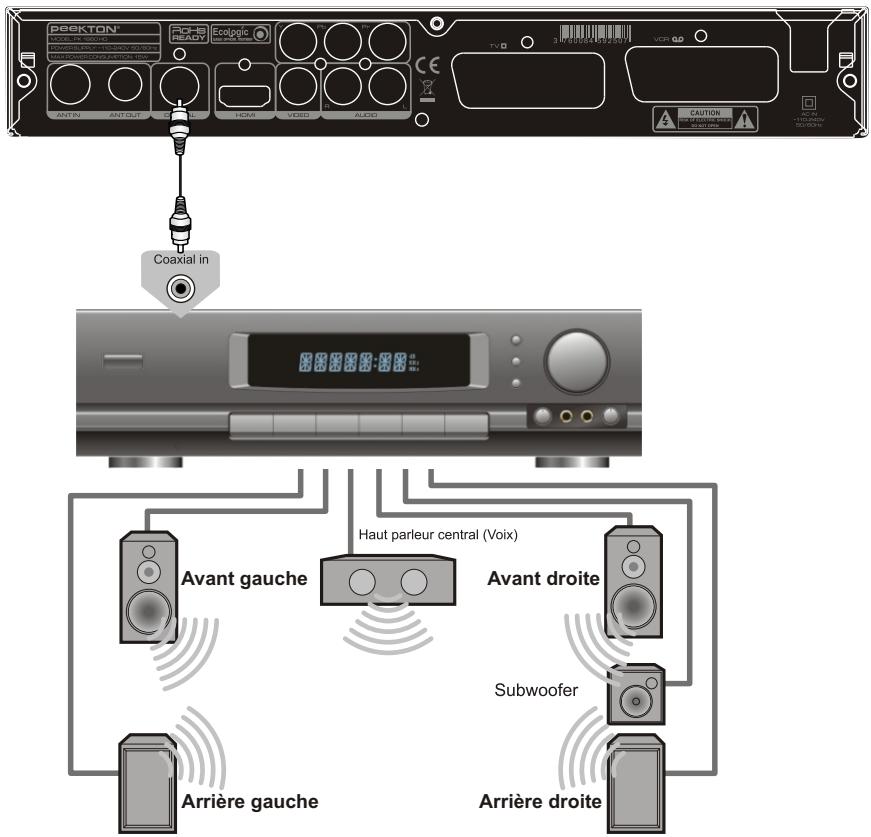

3.4 Raccordement à un ampli 5.1

Vous pouvez connecter le PK1860HD en audio numérique à un ampli Home Cinéma en utilisant un câble coaxial.

4.1 Démarrage

1. Allumez votre TV, sélectionnez la source péritel (utilisez la touche AV ou SOURCE de votre TV ou télécommande).
2. Branchez le récepteur "TNT" sur le secteur. L'indicateur en façade s'allume en rouge.
3. Pour allumer votre récepteur "TNT", pressez le bouton POWER en façade ou sur la télécommande. L'indicateur en façade s'allume alors en vert. Ensuite, le menu "Première installation" s'affiche. Pressez les boutons HAUT et BAS pour désirir la langue du menu et le pays.

Lorsque le menu "PREMIÈRE INSTALLATION" apparait, sélectionnez "LANGUE MENUS", "PAYS", "FUSEAU HORAIRE" et "LCN" un par un, et faites vos propres réglages.

1. Appuyer sur "DEMARRER" pour lancer la recherche automatique des chaînes TV et stations radio disponibles.

• S'assurer que l'option LCN (Logical Channel Number) est sur ACTIVE, afin que les chaînes scannées puissent être mises en mémoire dans le bon ordre.
• Si le Menu "PREMIÈRE INSTALLATION" n'apparaît pas à l'écran, appuyer sur la touche MENU pour lancer l'option "RECH. AUTOMATIQUE" (voir plus loin dans ce même manuel).

4.2 Installation

Appuyez sur "MENU" pour entrer dans le menu principal et sélectionner "PARAMETRES".

Désélectionnez "INSTALLATION".

4.3 Recherche manuelle

Utiliser s'il manque une chaîne après la fin de la recherche automatique, ou pour rajouter des chaînes nouvelles diffusées.

1. Recherche par numéro de chaine

Déplacez le curseur sur "CHAINE", appuyez sur "OK" et sélectionnez le numéro de la chaine de votre choix. Appuyez sur "HAUT" et "BAS" pour sélectionner le numéro de la chaine. Pour la recherche, la fréquence affichée est également modifiée.

2. Recherche par fréquence

Déplacez le curseur sur "FREQUENCY", appuyez sur "GAUCHE" ou "DROITE" pour effacer la fréquence mémorisée, puis rentrez la fréquence de votre choix via le pavé numérique.

Appuyez sur "DEMARRER" pour démarrer la recherche.

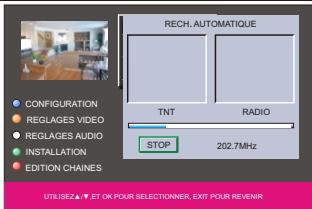

4.4 Recherche automatique

Cette méthode est la plus facile à utiliser car elle recherche toutes les chaînes disponibles en balayant toutes les fréquences spécifiques à votre région ou à votre pays.

Pendant la recherche des chaînes, appuyer sur "STOP" ou sur "EXIT" pour quitter.

Une fois que toutes les chaînes ont été trouvées et que la recherche est terminée, l'appareil sauvegarde les données et quitte cette fenêtre.

5.1 Édition des chaînes

Vous pouvez créer la liste de vos chaînes favorites (jusqu'à 3 groupes différents) pour un accès plus aisément. À tout moment, vous pouvez verrouiller, déplacer ou supprimer des chaînes de votre liste.

• CONFIGURATION REGLAGESVIDEO REGLAGES AUDIO INSTALLATION EDITION CHAINS

UTILISEZA/ETOKPOUR SELECTIONNER, EXITPOUR REVENIR

CONFIGURATION REGLAGESVIDEO REGLAGES AUDIO INSTALLATION EDITION CHAINS

UTILISEZETOKPOUR SELECTIONNER, EXITPOOURREVENIR

TOUCHEROUGE-Ajoute la chaine a votre groupe de favors, FAV1->FAV2->FAV3.

TOUCHE VERTE - Verrouille la chaine ; on ne peut y accéder qu'en entrant le code d'accès correct, précédemment défini. (Par défaut : 1234). Pour changer le mot de passe, sélectionnez CONFIGURATION, puis CHANGER CODE.

TOUCHE JAUNE - Déplace une chaîne et modifie l'ordre des chaînes au sein de la liste.

TOUCHE BLEUE - Supprime une chaîne de la liste.

MEDIA V-FORMAT

Appuyez sur les touches "HAUT" et "BAS" pour sélectionner une chaîne puis appuyez sur "OK" pour confirmer.

5.2 Configuration du système

Appuyez sur la touche "MENU" de la télécommande, le menu principal va s'afficher à l'écran.

1. Sélectionnez une option en pressant les touches "HAUT" et "BAS" de la télécommande, puis appuyez sur la touche "OK" de la télécommande pour modifier les données.
2. Appuyer sur la touche "EXIT" de la télécommande pour revenir au menu précédent.

Sélectionnez la langue désirée pour le menu de configuration et pour l'affichage.

Pays

Sélectionnez le pays car cette information est nécessaire pour permettre une bonne configuration de l'appareil.

Appuyez sur cette touche pour activer ou désactiver l'option LCN (Nombre de chaîne logique).

Fuseau horaire

Sélectionnez le fuseau horaire du pays et activez ou désactivez l'option heures d'été.

Changer le code

A utiliser pour définir votre propre code d'accès, le code d'accès par défaut est "1234".

> Information système

Affiche les informations sur les versions matérielles et logicielles d'exploitation (firmware) de l'appareil.

Réglage par défaut

Supprime toutes les chaînes en mémoire et rétablit les paramètres d'usine.

UTILISEZA/ETOKPOUR SELECTIONNER, EXITPOUR REVENIR

UTILISEZETOKOUR SELECTIONNER, EXITPOUR REVENIR

UTILISEZETOKPOUR SELECTIONNER, EXITPOUR REVENIR

UTILISEZ ET OK POUR SELECTIONNER, EXIT POUR REVENIR

5.3 Configuration vidéo

Appuyez sur la touche "MENU" de la télécommande, le menu principal va s'afficher à l'écran.

1. Sélectionnez une option en appuyant sur les touches "HAUT" et "BAS" de la télécommande, puis appuyez sur la touche "OK" de la télécommande pour modifier les données.
2. Appuyez sur la touche "EXIT" de la télécommande pour revenir au menu précédent.

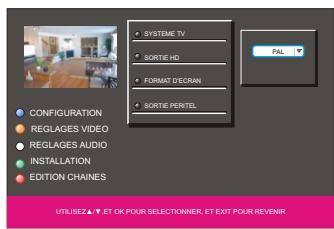

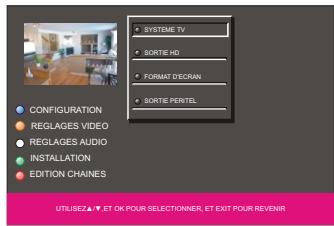

Système TV

Cette option permet de sélectionner le standard PAL ou NTSC.

Sortie HD

Sélectionnez AUTO, 576i/480i, 576P/480P, 720P, 1080i pour une sortie Haute Définition en HDMI et en Y/Pb/Pr.

Format d'écran

Sélectionnez le format 4:3 ou 16:9 le dernier adapté à votre écran TV.

Sortie péritel

Désélectionné CVBS ou RGB pour la sortie péritel.

5.4 Configuration audio

Appuyez sur la touche "MENU" de la télécommande, le menu principal va s'afficher à l'écran.

1. Sélectionnez une option en pressant les touches "HAUT" et "BAS" de la télécommande, puis appuyez sur la touche "OK" de la télécommande pour modifier les données.
2. Appuyez sur la touche "EXIT" de la télécommande pour revenir au menu précédent.

CONFIGURATION REGLAGESVIDEO REGLAGES AUDIO INSTALLATION EDITION CHAINS

UTILUSEZ/ETOKPOUR SELECTIONNER, EXITPOUR REVENIR

Mode g/d

Sélectionnez GAUCHE/DROITE/STEREO en fonction des sorties audio que vous désírez activer.

CONFIGURATION REGLAGESVIDEO REGLAGES AUDIO INSTALLATION EDITION CHAINS

UTILISEZ▲Y, ET OK POUR SELECTIONNER, EXIT POUR REVENIR

SPDIF

Sélectionnez la sortie SPDIF pour régler la sortie audio numérique pour la sortie coaxiale.

PCM Signaux stéréo au format PCM.

RAW Format audio original (brut) utilisen radiodiffusion,

comme le Dolby Digital AC3.

5.5 Audio

Appuyez sur la touche "LANG" pour modifier la langue utilisée en audio. Ceci n'est possible que lorsque la radiodiffusion en cours propose plusieurs langues en option.

5.6 Sous-titrage

Appuyez sur la touche "SUB-T" pour faire défiler les différentes langues disponibles pour les sous-titres. Ceci n'est possible que si la diffusion en cours propose cette option.

5.7 EPG

Le Guide Électronique des Programmes (EPG) permet d'afficher la programmation TV. Appuyer sur la touche EPG pour afficher le planning de diffusion des chaînes, comme indiqué sur l'image ci-dessous.

Touches HAUT & BAS - Permettent de déplacer le curseur pour sélectionner une chaîne ou un programme.

Touche Rouge - Permet de basculer entre la liste des chaînes TV et celle des programmes. Touche Verte - Permet de visualiser et gérer les programmations en cours.

Touche Jaune - Affiche les détails du programme sélectionné.

Touche OK - Planifie de nouvelles plages d'heures pour démarrer ou enregistrer un programme

TV au moment souhaité.

• La disponibilité de la fonction EPG dépend de la radiodiffusion des chaînes, et cette option peut ne pas être disponible.

6.1 Enregistrement

Cette fonction permet d'enregistrer le programme en cours soit sur la clé USB soit sur le disque dur externe connecté via un port USB 2.0. N'est compatible qu'avec des disques

ayant des systèmes de fichiers FAT32 ou FAT16.

1. Enregistrement immédiat

Pour enregistrer un programme TV en cours : connectez un appareil USB (compatible USB2.0) avec suffisamment d'espace mémoire disponible, appuyez sur la touche "REC" pour enregistrer le programme. Une icône clignotante d'enregistrement rouge apparait dans le coin supérieur gauche de l'écran.

Pressez la touche "STOP" pour arrêter l'enregistrement.

2. Programmation d'enregistrement (EPG)

Vous pouvez créer ou gérer une programmation d'enregistrement grâce aux fonctions de l'EPG.

Appuyez sur "EPG" et positionnez le curseur dans la fenêtre où se trouve le programme que vous désirez enregistrer.

Appuyez sur "OK" pour créer une nouvelle plage d'enregistrement.

3. Visualisation du programme enregistré.

Appuyez sur la touche "MEDIA" puis sélectionnez "VIDEO" pour accéder aux enregistrements stockés dans le répertoire dédié sur le disque.

• Une clé USB de 4Go permet d'enregistrer jusqu'à deux heures en SD ou une heure en HD.
• Le programme enregistré est un format continu (*.TS), qui peut être lu par l'appareil. Mais les informations liées aux options Télétexte, Sous-titre, EPG et langue Audio ne peuvent être enregistrées.
• Tous les fichiers enregistrés sont créés et enregistrés dans le répertoire /PVR/ du disque.
• Si un enregistrement est programme, s'assurer que le disque dur externe USB est bien connecté pendant la période d'enregistrement désirée.

6.2 Lecteur multimédia

Cette fonction permet de lire des films, des enregistrements vidéo, de la musique ou

des photos stockées soit sur une clé USB soit sur un disque dur connecté via un port USB HOST 2.0. Appuyez sur la touche "MEDIA" de la télécommande pour accéder au lecteur MULTIMEDIA.

Lecture de musiques

1. Pressez "MEDIA" pour accéder au menu MULTIMEDIA.
2. Utilisez le bouton "BAS" pour sélectionner MUSIQUE. Accédez ensuite au fichier audio désiré.
3. Appuyez sur "OK" pour lancer la lecture du fichier audio de votre choix.

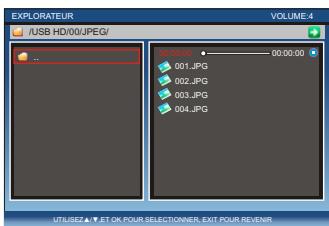

Lecture de photos

1. Pressez "MEDIA" pour accéder au menu MULTIMEDIA.
2. Utilisez le bouton "BAS" pour sélectionner PHOTO. Accédez ensuite aux fichiers photo désirés.
3. Appuyez sur "OK" pour visualiser les fichiers photo de votre choix.

Lecture de films

1. Pressez "MEDIA" pour accéder au menu MULTIMEDIA.
2. Utilisez le bouton "BAS" pour sélectionner VIDEO. Accédez ensuite aux fichiers vidéo désirés.
3. Appuyez sur "OK" pour visualiser les fichiers vidéo de votre choix.

Informations

7.1 Glossaire

Voici un tableau récapitulatif des deux formats de télévision existants (4:3 et 16:9) et de leur affichage en fonction des produits.

IMAGES	ECRAN TV
	4:3		16:9
	Pan-Scan	Letterbox
4:3
16:9

DTV/vcr

Ce récepteur TNT dispose d'une entrée/sortie péritel permettant de transmettre le signal à un autre appareil que votre téléviseur (magnétoscope, enregistrateur DVD...). Lorsque vous pressez la touche DTV/VCR, votre récepteur prend en compte le signal audio/vidéo qui lui est transmis sur cette péritel et le retransmet sur votre téléviseur.

La touche RECALL permet de revenir instantanément à la chaîne précédemment visionnée.

Dépannage

Vous pouvez vous aider du tableau ci-dessous pour résoudre les problèmes de fonctionnement mineurs.

Si vous ne parvenez pas à solutionner votre problème, n'hésitez pas à contacter le support technique par mail ou par téléphone.

Problèmes	Causes possibles	Solutions
Le témoin lumineux sur le panneau avant ne s'allume pas.	Le cable d'alimentation n'est pas raccordé correctement. Le fusible est HS.	Vérifiez si le cable d'alimentation est correctement branché dans la prise électrique. Vérifiez aussi le fusible.
Ni son, ni image.	Faible niveau du signal HF.	Vérifiez et améliorerz l'installation de l'antenne.
Mauvaise image. Image figée.	Le signal est trop fort.	Essayez de brancher un atténateur de signal à l'entrée antenne.
Pas de détention de votre clé USB.	La clé USB n'est pas correctement formatée.	Vérifiez que votre clé USB a correctement été formatée.
Pas d'image sur l'écran TV.	Le système est connecté sur une entrée video du téléviseur qui n'est pas cette sélectionnée.	Mettez votre téléviseur sur la source correspondante.
La télécommande ne marche pas.	Piles faibles ou épuisées.	Changez les piles.

Votre appareil est garanti 1 an pièces et main d'œuvre. Toute immobilisation dans un centre SAV excédant 7 jours, entraîne automatiquement une prolongation de la garantie pour une durée égale à cette période d'immobilisation.

En cas de défaut de fonctionnement pendant la période de garantie, vous pouvez contacter notre HOTLINE au 0820.03.03.(*) qui vous indiquera la procédure à suivre. Lors de l'envoi de votre produit dans un centre agréé, nous vous prions de joindre la copie de votre facture d'achat ou du ticket de caisse et d'écrire dessus la nature de la panne constatée. Notre garantie exclut toute défectuosité due à une utilisation anormale, les dégâts matériels, la reprise de toute intervention effectuée par un tiers non autorisé par PEEKTON ainsi que :

Les tentatives de réparation effectuées par une station technique non agréée. L'absence du numéro de série ou de preuve d'achat. Les incidents entraînés par l'emploi de consommables ou d'accessoires non conformes aux spécifications PEEKTON. Toutes opérations qui incombent à l'utilisateur, lesquelles sont décrites dans le manuel d'utilisation. Une alimentation électrique non conforme aux spécifications d'installation et d'environnement. Les accidents ou catastrophes y compris les incendies, dégâts des eaux, foudre et tremblements de terre. Les pièces d'usure normale dites consommables : piles, accus etc... Le remplacement de pièces cosmétiques ou de pièces dues à la dépréciation ou à la déformation anormale d'un produit. Les accessoires égarés ou manquants. Lorsqu'un produit est utilisé à titre professionnel. Lors d'une mise à jour d'un firmware non agréé par PEEKTON France.

En cas de panne : Faites contrôler l'appareil par un technicien qualifié si :

• Le cordon d'alimentation secteur ou la fiche d'alimentation est endommagé.
• Un objet étranger ou un liquide a pénétré à l'intérieur de l'appareil.

-L'appareil a été exposé à la pluie ou à l'humidité.

• L'appareil ne semble pas fonctionner normalement.
• Les performances de l'appareil se sont sensiblement modifiées.

L'appareil est tombé ou le coffret a été endommagé.

NE TENTEZ PAS DE REPARER L'UNITE VOUS-MEME.

IMPORTANT : Veuillez conserver une preuve d'expédition de votre produit.

Adresse SAV :

Sté NES (SAV PEEKTON), Rue des Genêts,

Zone de la Saussaye, 45545 SAINT CYR EN VAL

Hot Line: 0820.03.03.03

Du lundi au vendredi de 9h30 à 12h30 et de 14h à 18h (0,15 €/mn)

Paramètres	Spécifications
Tuner
• Fréquence d'entrée	174~860MHz, Bandes UHF & VHF
• Bande Passante	7 ou 8 MHz
• Impédance d'entrée	75 Ohms
• Connecteurs d'entrée	IEC Femelle (RF IN), IEC Mâle (RF OUT)
• Niveau d'entrée	-90 dBm ~ -20 dBm
Modulation de Bande
• Forme du signal	COFDM
• Type de Modulation	QPSK,16QAM,64QAM
• FEC (Forward Error Correction)	1/2,2/3,3/4,5/6,7/8
Technologie de correction d'erreurs
• Garde	1/4,1/8,1/16,1/32
• Mode	2K,8K
Codage Video
• Norme	MPEG-2: MP@ML, MP@HL H.264/AVC:HP@L4.1, MP@L4.1, 3.2 VC-1:AP@L3, L2
• Type d'affichage	4:3,16:9
• Standard Video	PAL/NTSC
• Résolution Video	720p/1080i
Codage Audio
• Norme	MPEG-1 et -2, couche 1 et 2
• Mode de sortie	MPEG-4 HE-AAC
• Fréquence d'échantillonnage	Canal Gauche, Canal Droit, Stéréo
	32 / 44,1 / 48KHz
Sorties AV
• Désaccentuation Video	CCIR REC.405-1, 625 lignes
• Bande Passante Video	5MHz
• Impédance de Sortie Video	75 Ohms
• Niveau de Sortie Video	1 Vp-p
• Plage de fréquence audio	20Hz~20KHz
• Impédance de sortie Audio	Basse

10 > Spécifications

Paramètres	Spécifications
Démultiplexage • Norme • Débit maximal d'entrée	ISO/IEC 13818-1 60 Mbit/s (Série) / 7,5 Mbit/s (Parallèle)
Panneau Arrière • Sortie HDTV • Entrée antenne • Sortie Boucle RF • Scart (Péritel) • Sortie Audio Analogique • USB	HDMI 1.3, YPbPr Type IEC, IEC 169-2 Femelle Type IEC, IEC 169-24 Mâle 1 TV et 1 VCR Coaxial USB2.0
Panneau Avant/ Télécommande • Récepteur Infrarouge (IR) • Catégorie • Piles	38 KHz IR (Porteuse 38 KHz) 2 x 1,5V (AAA)
Puisance / Température • Tension d'entrée • Consommation • Plage de température de fonctionnement	230V~, 50Hz 15Wmax 0~40°C

Le design et les spécifications peuvent être modifiées sans préavis.
