CINEMATE SAT CENTER - Enceinte audio AUDIO PRO - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Enceinte centrale audio
Caractéristiques techniques principales	Technologie de haut-parleur à 2 voies, avec un woofer de 4 pouces et un tweeter de 1 pouce
Alimentation électrique	Alimentation secteur, compatible avec les systèmes audio domestiques
Dimensions approximatives	Largeur : 40 cm, Hauteur : 14 cm, Profondeur : 15 cm
Poids	Environ 5 kg
Compatibilités	Compatible avec les systèmes audio de la marque AUDIO PRO et autres systèmes audio standards
Fonctions principales	Restitution claire des dialogues, amélioration de l'expérience audio lors de la diffusion de films et de musique
Entretien et nettoyage	Essuyer avec un chiffon doux et sec, éviter les produits chimiques agressifs
Pièces détachées et réparabilité	Disponibilité limitée des pièces détachées, consulter le service après-vente pour les réparations
Sécurité	Ne pas exposer à l'humidité, utiliser uniquement avec une alimentation appropriée
Informations générales utiles	Vérifier les spécifications de votre système audio avant l'achat pour assurer la compatibilité

FOIRE AUX QUESTIONS - CINEMATE SAT CENTER AUDIO PRO

Pourquoi mon AUDIO PRO CINEMATE SAT CENTER n'émet-il pas de son ?

Vérifiez que le système est correctement alimenté et que le volume est réglé à un niveau audible. Assurez-vous également que les câbles sont correctement connectés à la source audio et au haut-parleur.

Comment connecter mon AUDIO PRO CINEMATE SAT CENTER à ma télévision ?

Utilisez un câble audio optique ou RCA pour relier la sortie audio de votre télévision à l'entrée correspondante de votre CINEMATE SAT CENTER. Assurez-vous de sélectionner la bonne source sur le système.

Que faire si le son est désynchronisé avec l'image ?

Essayez de désactiver et de réactiver le système ou de déconnecter puis reconnecter les câbles. Vous pouvez également vérifier les paramètres de votre télévision pour ajuster le délai audio.

Comment réinitialiser mon AUDIO PRO CINEMATE SAT CENTER ?

Pour réinitialiser le système, débranchez l'alimentation pendant environ 30 secondes, puis rebranchez-le. Cela réinitialisera les paramètres du système aux valeurs par défaut.

Mon haut-parleur grésille-t-il, que faire ?

Vérifiez que les câbles ne sont pas endommagés et qu'ils sont correctement connectés. Assurez-vous également que le volume n'est pas trop élevé, ce qui pourrait provoquer une distorsion.

Comment mettre à jour le firmware de mon AUDIO PRO CINEMATE SAT CENTER ?

Visitez le site web d'AUDIO PRO pour télécharger la dernière version du firmware. Suivez les instructions fournies pour installer la mise à jour via USB ou connexion réseau.

Pourquoi le système ne se connecte-t-il pas à mon réseau Wi-Fi ?

Assurez-vous que le réseau Wi-Fi est opérationnel et que vous entrez le bon mot de passe. Vérifiez également si le système est à portée du routeur.

Comment améliorer la qualité sonore de mon AUDIO PRO CINEMATE SAT CENTER ?

Essayez de placer le haut-parleur dans une position où il n'est pas obstrué par des objets. Ajustez également les paramètres d'égalisation dans l'application ou le système si disponible.

Le système ne s'allume pas, que faire ?

Vérifiez que l'alimentation est branchée et que la prise fonctionne. Si le problème persiste, essayez un autre câble d'alimentation.

Comment ajuster les paramètres audio de mon AUDIO PRO CINEMATE SAT CENTER ?

Accédez aux paramètres audio via la télécommande ou l'application associée, où vous pourrez ajuster le volume, l'égalisation et d'autres préférences sonores.

MODE D'EMPLOI CINEMATE SAT CENTER AUDIO PRO

Merci de nous avoir fait confiance et d'avoir acheté des enceintes Audio Pro. Depuis 1978, nous fabriquons des enceintes selon la devise: le meilleur son au meilleur prix. Un seul but nous anime: faire en sorte qu'un maximum d'utilisateurs bénéficient chez eux d'un son de qualité. Aujourd'hui, les enceintes Audio Pro sont distribuées dans plus de 30 pays sur quatre continents. Pour profiter pleinement de vos enceintes, prenez d'abord le temps de lire les quelques pages qui suivent. Vous y trouverez des conseils et astuces concernant notre installation (hi-fi ou HC) et l'emplacement optimal de vos nouvelles enceintes.

Sommaire

1. Installation
2. Emplacement
3. Caisson de graves
4. Amplificateur
5. Home Cinéma
6. Dépannage

Préparatifs avant installation

Déballez avec précaution tout le contenu des cartons. Veillez bien à éteindre votre installation lors du raccordement de vos enceintes. Prenez le temps de lire soigneusement les instructions figurant dans le présent manuel. Ces précautions sont importantes et vous éviteront d'endommager votre matériel audio.

Nous recommandons d'utiliser des câbles d'une longueur maximale de 10 mètres et d'une épaissur d'au moins 1,00 mm2 en coupe transversale. S'il vous faut des câbles plus longs, opter pour un câble plus épais. D'une façon générale, veillez à ce que les câbles soient le plus court possible. La déperdition électrique est alors minimale, ce qui, à son tour, se traduit par une meilleure restitution du son. Vous trouvez dans le tableau ci-dessous des indications sur l'épaissur du câble par rapport à sa longueur.

Épaisseur du câble audio (mm² en coupe transversale) et longueur maximale (en mètres).

Coupe transversale (mm2)	Longueur maxi (m)
2,50	25
1,50	15
1,00	10

Raccordement

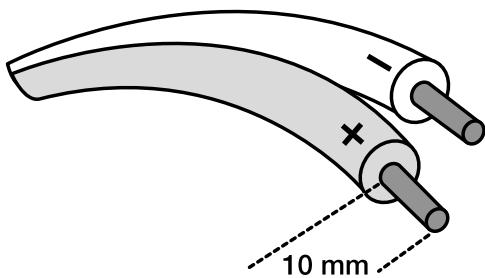

Si ce n'est déjà fait, commencez par dénuder la gaine isolante du câble sur environ 10 mm. Raccordez le brin plus (+) du câble à l'entrée audio plus (+) de l'amplificateur, normalement repérable à la couleur rouge. De façon identique, raccordez le brin moins (-) à l'entrée audio moins (-) de l'amplificateur, normalement repérable à la couleur noire. Raccordez ensuite les autres extrémités du câble aux entrées correspondantes à l'enceinte.

Si, pour une raison ou une autre, vous n'êtes pas sûr d'avoir raccordé correctement les câbles de vos enceintes, vous pouvez procéder à un test simple dit «test de phase». Pour le faire, il suffit d'essayer les enceintes gauche et droite pour voir si elles fonctionnent en phase. Le test se déroule de la façon suivante : placez les enceintes à environ 1 mètre l'une de l'autre et orientées face à face. Choisissez ensuite un CD audio avec beaucoup de graves, tournez le son à la moitié de la puissance et écoutez les graves. Modifiez ensuite le raccordement d'une des enceintes en inversant le + et le - au niveau de l'amplificateur. Rejouez le même morceau et contrôlez à nouveau les graves ; le raccordement correct est celui où vous entendez le plus les graves. Vos enceintes sont alors «en phase».

Emplacement

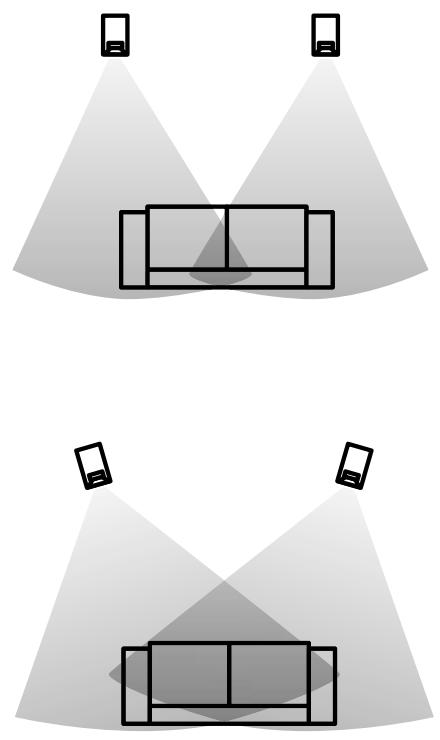

Un des principes essentiels à respecter est le placement d'une paire d'enceintes de sorte qu'elles forment un triangle isocèle (à angles égaux à la base) avec le lieu d'audition ; deux pointes du triangle sont donc occupées par les enceintes, la troisième étant l'endroit où vous vous trouvez pour écouter la musique. Voir les illustrations. Veillez à ce qu'aucun obstacle de grande taille (mobilier ou autre) ne se trouve entre les enceintes et le lieu d'audition. Pour augmenter les graves, déplacez les enceintes vers les coins de la pièce en évitant toutefois de les placer directement dans le coin, l'amplification des graves risquant alors d'être excessive. Veillez également à ce que les enceintes soient à la même hauteur. Essayez divers endroits jusqu'à l'obtention du son optimal.

Caisson de graves

Un caisson de graves (ou subwoofer) est une enceinte d'un type spécial destinée uniquement à la restitution des graves. Il permet de délester les autres enceintes qui peuvent alors se concentrer sur les registres moyens et aigus. Ceci permet d'améliorer le son rendu par l'ensemble de votre installation.

Audio Pro propose différents caissons de graves pouvant être utilisés avec toutes nos gamas d'enceintes. Il suffit deCHOISIR celui convenant le mistrux à VOUE système. Etant donné que nos caissons de graves sont de petite taille et pratiques grâce à notre technologie brevetée ace-bass®, ils sont facies à placer sans encamberer VOUE space.

Emplacement du caisson de graves

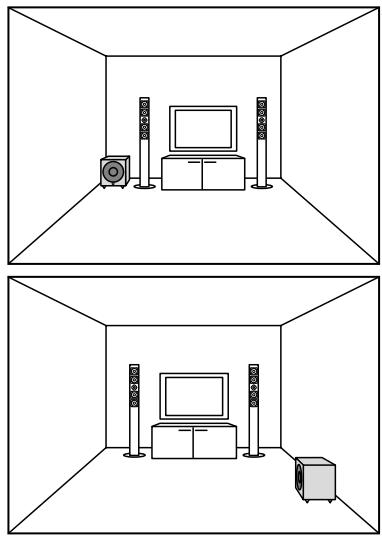

Placez toujours le caisson de graves à proximité d'un mur. Plus il est près d'un coin, plus la restitution des graves est accrue. Essayez divers emplacements jusqu'à obtention du rendu optimal. Veillez toutefois à ne pas le placer près d'une ouverture (comme une porte par exemple) car ceci détériore la qualité de restitution du son.

Amplificateur

Un amplificateur trop puissant peut porter préjudice aux enceintes. Un amplificateur trop faible a également un effet similaire. L'amplificateur joue le rôle de moteur de votre système audio qui commande les enceintes. Voici quelques conseils et astuces pour l'utiliser au mieux et ménager vos enceintes... et vos oreilles!

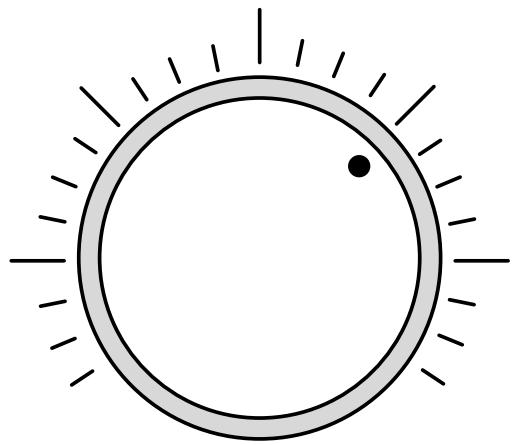

Chaque fois que vous montez le son, l'effet produit est double par votre amplificateur. Pour la plupart des amplificateurs, lorsque le bouton du volume est tourné en position «2 heures» (si l'on prend l'image du cadran d'une montre), le son produit est maximal. Si l'on continue à tourner le bouton de volume, ce n'est plus la puissance de sortie du son qui augmente mais sa distorsion. Et ceci n'est pas sans incidence sur vos enceintes. En effet, lorsqu'un amplificateur fonctionne en surpuissance, le signal envoyé aux enceintes est démultiplié et risque d'endommager l'enceinte. Hélas, l'envoi d'un signal surpuissant aux enceintes n'est pas toujours audible et il est souvent trop tard lorsqu'on remarque qu'une enceinte est endommagée.

Soyez donc prudents dès que le bouton du volume arrive près de la position «2 heures». Sachez par ailleurs que si vous avez effectué des réglages particuliers pour les graves ou les aigus, la zone sensible se situe déjà aux alentours de «12 heures».

Exemple: si vous augmentez les graves de 6 dB, l'amplificateur délivre une puissance sonore pour les graves 4 fois plus forte que la normale.

Home cinéma

Le son joue un rôle indéniable dans le plaisir éprouvé en regardant un film. Il mobilise d'ailleurs énormément d'argent et de compétences lors de la réalisation des films. Le rôle du son est manifesté dans les salles de cinéma ; il envahit tout l'espace et enveloppe le public d'une façon quasiment inimitable par un télévisieur habituel. Vous connaissez certainement la sensation d'être «au cœur de l'action» : un hélicoptère vous vole au-dessus de la tête ou les balles qui viennent d'être tirées vous rasent les oreilles. Le Home Cinéma (ou HC) vous permet de retrouver cette sensation et de vivre le son tel qu'il a été imaginé lors de la réalisation du film. Vous disposez en quelque sorte de votre propre petit cinéma pour vivre chez vous les moments magiques d'un film comme dans les grandes salles de cinéma. Toutes les enceintes Audio Pro conviennent à la perfection pour le HC. Toutes accordées en série, elles vous permettront de réaliser une foule de combinaisons différentes pour votre installation.

Emplacement optimal pour le home cinéma

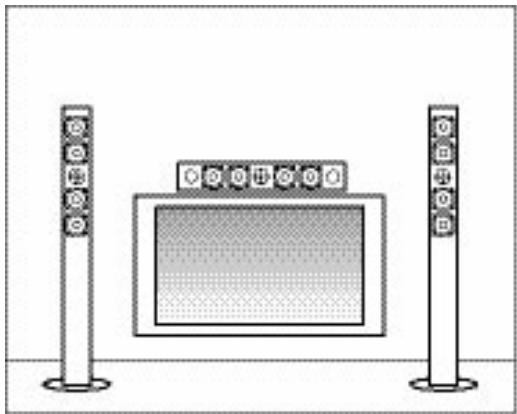

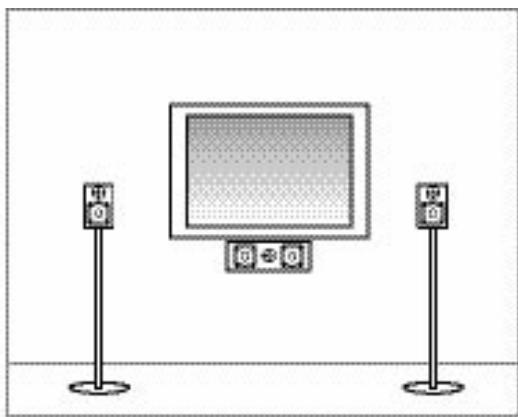

Enceinte centrale: c'est la plus importante de l'installation HC. Elle restitue les voix et les effets spéciaux visibles à l'écran. Il est important qu'elle soit accordée aux autres enceintes frontales pour que le son passant de l'une à l'autre ne produise pas d'effet gênant. Placez-la le plus près possible de l'image, préférentiellement au centre, au-dessus ou en dessous de la source visuelle.

Enceintes frontales: il est important qu'elles soient accordées avec l'enceinte centrale et l'une avec l'autre pour que l'effet sonore produit soit équilibré et que le rendu soit naturel. Pour un résultat optimal, alignez les trois enceintes frontales et veillez à ce qu'elles soient à la même hauteur.

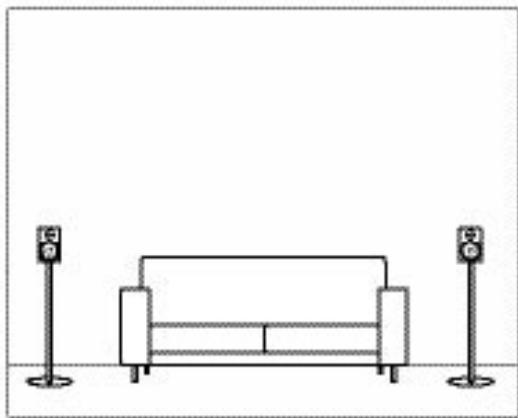

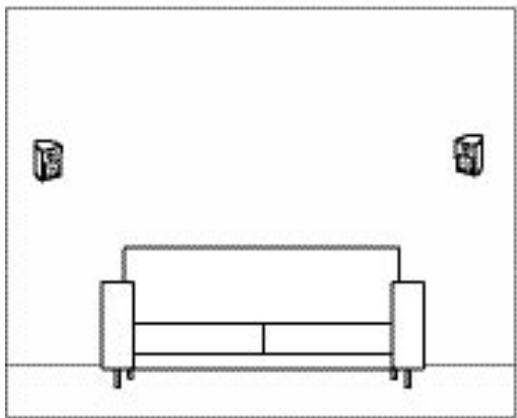

Enceintes surround: il s'agit des enceintes d'effet arrêté de votre installation HC. Il faut faire attention à la différence entre les technologies analogique et numérique. Si vous disposez d'une installation analogue, il n'est pas nécessaire que les enceintes arrière soient accordées aux enceintes frontales car le son a une fréquence limitée et est restitué en mode mono. Avec le numérique en revanche, l'ensemble des enceintes (hormis le caisson de graves) doit être accordé car la restitution du son se fait sur 5 canaux distincts en utilisant toute la bande de fréquence.

Subwoofer: un tel caisson n'est destiné qu'à restituer les extrêmes basses, c'est-à-dire les sons dont la fréquence est inférieure à 100 Hz. L'oreille humaine ne pouvant localiser ces fréquences basses et le caisson de graves ne contribuant pas à la localisation du son, il ne doit donc pas être nécessairement placé à portée de vue de l'auditeur. En revanche, son emplacement ne doit pas être choisi au hasard. Pour le déterminer, il convient d'essayer plusieurs endroits: le son doit être pur et profond, sans être écrasant ni trop atténué. Nous vous recommandons de placer votre caisson de graves contre un mur (amplification des graves de l'ordre de 3 dB) ou dans un coin (amplification de l'order de 6 dB).

DOLBY PRO LOGIC

Le Dolby Pro Logic est sur tout utilisé pour les émissions TV et les cassettes VHS dont le son est analogique. Le système est basé sur 4 canaux convertis en signal stéréo 2 voies lors de l'enregistrement. Lors de la lecture, le même processus est appliqué inversionement de sorte que les 2 canaux deviennent 4.

DOLBY Digital 5.1

Il s'agit d'un système audio numérique. La bande son ne peut être archivée que sur des supports numériques comme un DVD par exemple. Le format le plus répandu est le format 5.1 avec 6 canaux distincts, le canal «.1» étant réservé aux graves.

Société concurrente de Dolby. Sur le marché du HC, le format audio DTS est moins répandu que le Dolby Digital, notamment en ce qui concerne le nombre de titres disponibles en DVD dans ce

format ; néanmoins, nombreux sont les utilisateurs à préférer le son restitué en format DTS.

DOLBY 6.1 et 7.1

Dolby et DTS ont développé des formats audio spéciaux pour les systèmes HC accueillant plusieurs enceintes. Le format 6.1 comprend 7 canaux distincts, ce qui signifie que les enceintes arrière est utilisant un troisième canal. Avec le format 7.1, le son obtenu est différent puisque la configuration de l'installation HC est élargie : trois enceintes frontales, deux latérales (gauche et droite), et deux enceintes arrière.

THX est une norme de restitution optimale du son et de l'image d'un film. Pour que la marque THX puisse être apposée sur un produit ou décerné à une salle de cinéma, il faut avoir obtenu l'approbation préalable de Lucasfilm. THX n'est donc pas une technologie ni un format audio en soi mais une étiquette de label de qualité. 23

Recherche d'erreurs

Les enceintes Audio Pro sont conçues dans un grand souci de fiabilité et il est rare qu'elles posent problème. Notez que si quelconque problème survient au niveau de votre installation hi-fi ou HC, vous le remarquerez toujours par le biais des enceintes. En d'autres termes, si la qualité du son est altérée, cela ne peut pas nécessairement signifier que le défaut se situe au niveau des enceintes. Dans tous les cas, procédez de façon méthodique et minutieuse pour élucider la cause du problème. Les problèmes au niveau des enceintes sont audibles quelle que soit la source audio utilisée.

Symptôme	Cause possible	A vérifier
Aucun son ne provient des enceintes.	Un casque est branché. Erreur dans le choix de la source audio. L'installation n'est pas ali-mentée en courant.	Débranchez le casque. Vérifiez si le choix de la source audio et la paire d'enceintes sont corrects. Vérifiez si chaque appariel de l'installation est bien alimenté en courant.
Le son ne provient que d'une enceinte.	Le bouton de balance est peut être tourné complètement à gauche ou à droite. Câblage audio défectueux.	Recentrez le bouton de bal-ance. Vérifiez le raccordement des cables et le bon choix de la source audio. Inversez les branchements du câblage des enceintes gauche et droite. Si les enceintes restent silencieuses, il y a un problème. Dans le cas contraire, le problème vient d'ailleurs.
Mauvaise qualité des graves et/ou effet stéréo diffus.	Il y a une erreur au niveau des phases des enceintes.	Vérifiez que les câbles + et - sont branchés de façon identique et cor-recte aux enceintes ET à l'amplificateur.
L'amplificateur se coupe inopinément.	Déclenchement du fusible. Ceci peut être dû à une impédance trop faible ou à un début de cordon d'alimentation (court-circuit).	Vérifiez l'impédance nécessaire pour l'amplificateur. Vérifiez également le bon état des câbles et s'ils ne sont pas court-circuités.
