DRM-595 - Magnétophone cassette DENON - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Lecteur de cassette audio
Caractéristiques techniques principales	Double lecteur de cassette, compatible avec les cassettes audio standard
Alimentation électrique	AC 120V, 60Hz
Dimensions approximatives	430 mm x 300 mm x 100 mm
Poids	3,5 kg
Compatibilités	Compatible avec les cassettes audio de type C60, C90, C120
Fonctions principales	Lecture, enregistrement, avance rapide, retour rapide
Entretien et nettoyage	Nettoyage régulier des têtes de lecture et d'enregistrement recommandé
Pièces détachées et réparabilité	Disponibilité de pièces détachées variable, consulter un technicien qualifié pour les réparations
Sécurité	Ne pas exposer à l'humidité, utiliser uniquement avec l'alimentation spécifiée
Informations générales utiles	Vérifier la compatibilité avec les autres équipements audio avant l'achat

FOIRE AUX QUESTIONS - DRM-595 DENON

Comment puis-je réinitialiser le DENON DRM-595 ?

Pour réinitialiser le DENON DRM-595, éteignez l'appareil, puis maintenez enfoncé le bouton 'Power' tout en le rallumant. Cela restaurera les paramètres d'usine.

Pourquoi l'appareil ne lit-il pas les cassettes ?

Vérifiez que les cassettes sont correctement insérées et en bon état. Assurez-vous également que l'appareil n'est pas en mode 'Pause' ou 'Stop'.

Quel type de cassettes puis-je utiliser avec le DENON DRM-595 ?

Le DENON DRM-595 est compatible avec les cassettes audio type I (normale), type II (chrome) et type IV (métallique).

Comment régler le volume sur le DENON DRM-595 ?

Utilisez le bouton 'Volume' situé sur le panneau avant de l'appareil ou la télécommande pour ajuster le niveau sonore.

L'appareil fait un bruit étrange pendant la lecture. Que faire ?

Un bruit étrange peut indiquer un problème avec la tête de lecture ou les courroies. Vérifiez si elles sont propres et en bon état. Si le problème persiste, envisagez de faire vérifier l'appareil par un technicien.

Peut-on enregistrer de la musique sur le DENON DRM-595 ?

Oui, le DENON DRM-595 permet d'enregistrer de la musique sur des cassettes vierges en utilisant l'entrée 'Line In' pour des sources externes.

Comment puis-je nettoyer les têtes de lecture de l'appareil ?

Utilisez un nettoyant pour tête de cassette et un coton-tige. Éteignez l'appareil, ouvrez le compartiment à cassette, puis appliquez délicatement le nettoyant sur les têtes de lecture.

Pourquoi l'affichage est-il flou ou éteint ?

Un affichage flou ou éteint peut être causé par un problème d'alimentation ou un fusible grillé. Vérifiez la connexion électrique et remplacez le fusible si nécessaire.

Le DENON DRM-595 ne s'allume pas. Que dois-je vérifier ?

Assurez-vous que l'appareil est correctement branché à une source d'alimentation. Vérifiez également si la prise fonctionne en branchant un autre appareil.

Comment puis-je connecter le DENON DRM-595 à d'autres appareils ?

Utilisez les sorties 'Line Out' pour connecter le DENON DRM-595 à des haut-parleurs ou un amplificateur, et les entrées 'Line In' pour des sources audio externes.

MODE D'EMPLOI DRM-595 DENON

POUR LES LECTEURS FRANCAIS

Afin de disperser la chaleur, laisser un espace d'au moins 10 cm entre le haut, l'arrière et les côtés de cet appareil et le mur ou un autre composant.

Nous vous remercions de votre acquisition de la platine cassette stéréo DENON.

DENON présente avec fierté cette platine cassette avancée aux audiophiles et amateurs de musique comme une autre preuve de la recherche intransigeante du summum en qualité sonore de DENON.

La performance de haute qualité et l'utilisation facile fournissant certainement de nombreuses heures d'excellent prise musical.

TABLE des matières

CHARACTERISTIQUES 23

CONNEXIONS 23

NOMENCLATURE ET FONCTIONS 24, 25

BANDES CASSETTE 25

SELECTION AUTOMATIQUE DE BANDE 25

LECTURE 26

SYSTEME DE RECHERCHE MUSICALE 26

ENREGISTREMENT 27

NIVEAU D'ENREGISTREMENT APPROPRIE 27

REGLAGE DE LA POLARISATION D'ENREGISTREMENT 27

ENREGISTREMENT/ENREGISTREMENT SILENCIEUX

ET TOUCHE DE PAUSE D'ENREGISTREMENT 27

REGLAGE DU GRADATEUR D'INTENSITE D'ECLAIRAGE 27

FONCTION D'ENREGISTREMENT SYNCHRONISE 28

COMPTEUR DE BANDE ET ARRET DE MEMOIRE 28

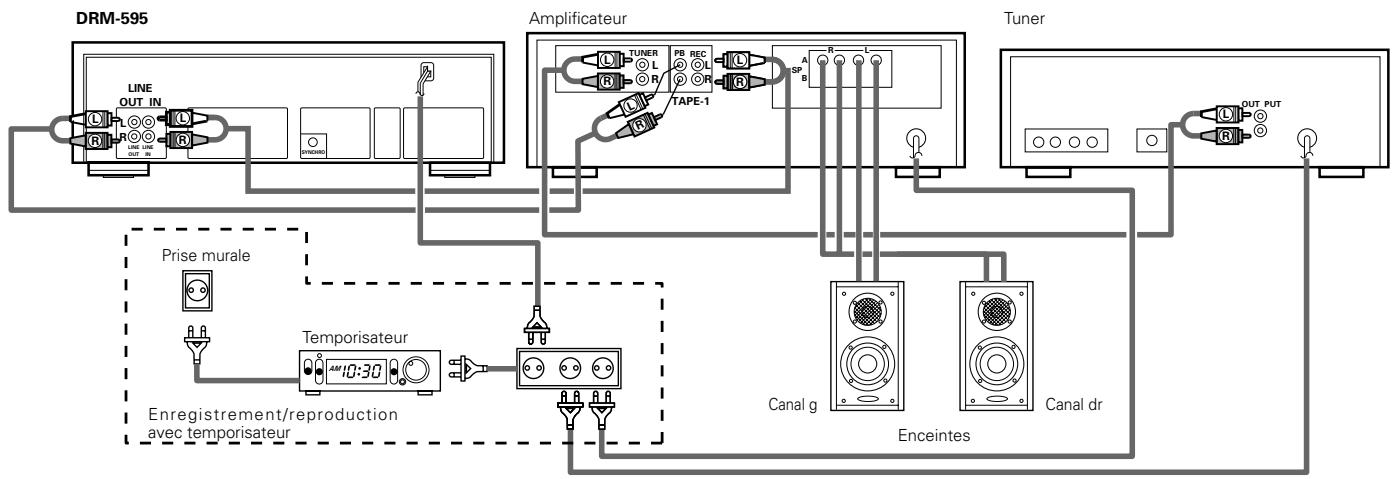

ENREGISTREMENT/REPRODUCTION AVEC TEMPORISATEUR 29

SYSTEME DE REDUCTION DE BRUIT DOLBY B ET C. 30

SYSTEME DE MARGE D'EXTENSION DOLBY HX-PRO 30

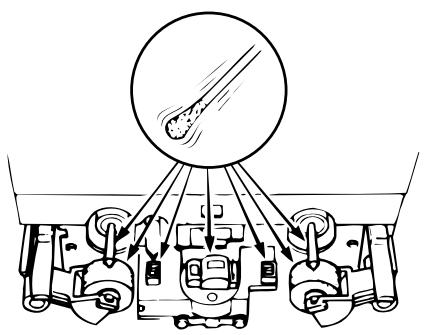

ENTRETIEN 30

DEPANNAGE 31

SPECIFICATIONS 31

Prière de vérifier pour s'assurer que les articles suivants sont inclus dans le carton avec l'unité principale:

(1) Mode d'emploi 1 (2) Cordons de connexion 2 (3) Cable mini-fiche. 1 (4) Liste des stations techniques agréées. 1

Mécanisme commandé par ordinateur Alimentation double Système de marge d'extension Dolby HX-Pro Système de réduction de bruit Dolby B et C Commande de réglage manuelle de la polarisation Compteur de bande avec indications de lecture à 4 chiffres et arrêt de mémoire Système de recherche sociale Crémêtres fluorescents (FL) Sélecteur automatique de bande Enregistrement synchronisé Lecture et enregistrement programmables par minuterie Télécommandable par la télécommande en option

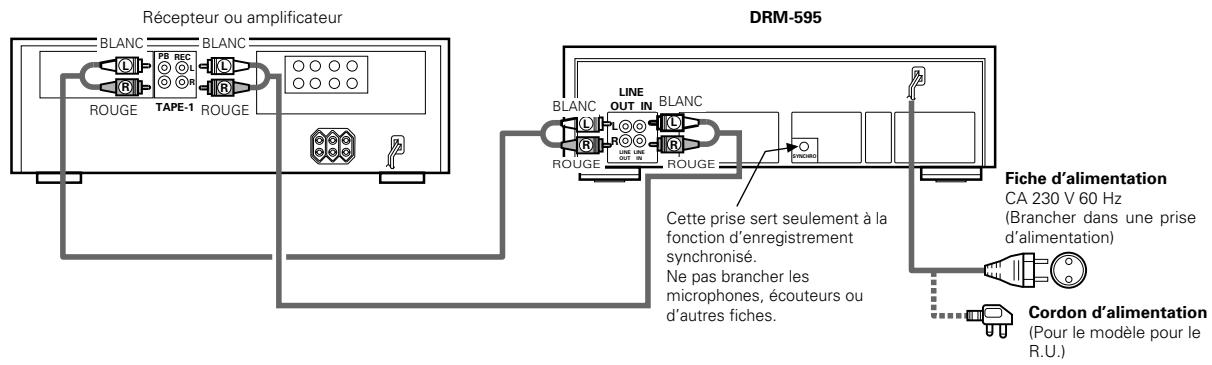

Connexions

Laisser le système entier (y compris la platine cassette) éteint jusqu'à ce que toutes les connexions entre la platine et les autres appareils soient terminées.

Connexion de la platine à un amplificateur

• Avant de connecter la platine à l'amplificateur, prière de relire le mode d'emploi de l'amplificateur.
• Utiliser les fiches blanches pour le canal gauche et les fiches rouges pour le canal droit.

Copie de cassette

• La plupart des amplificateurs stéreo et récepteurs ont un circuit de copie de bande de sorte que la copie de bande puisse être effectuée entre deux ou plusieurs platines cassette. Lire le mode d'emploi de l'amplificateur pour recevoir une explication complète sur ce mode de fonctionnement.

Connexion d'un casque

Pour écouter avec un casque, branchez le casque dans la prise casque (PHONES).

Précautions d'installation

Si la platine est placée près d'un amplificateur, TV ou d'un syntoniseur, du bruit (ronflement induit) ou des interférences de battement peuvent se produire, en particulier pendant la réception FM ou AM. Si cela se produit, placer la platine éloignée des autres appareils ou réorienter sa position.

Attention:

Un son mécanique est entendu la première fois que l'interrupteur d'alimentation est placé sur "ON" après le branchement du cordon d'alimentation dans une prise. C'est le son du mécanisme de la cassette en cours de réglage en état de fonctionnement correct et ceci est normal.

(Lors de l'utilisation d'une prise secteur sur un ampli-tuner ou amplificateur, utiliser une prise non commutée ("UNSWITCHED").)

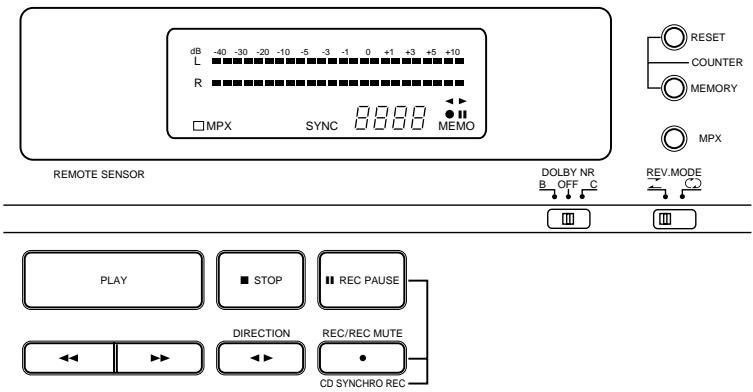

1 Commutateur d'alimentation (on standby)

• L'enclencher une fois pour mettre la platine cassette sous tension, puis l'enclencher à nouveau pour régler le platine cassette en mode d'attente.
• La platine reste dans le mode d'attente (hors fonctionnement) pendant environ 2 secondes après sa mise sous tension.

Attention:

Lorsque le commutateur d'alimentation est dans l'état de veille, l'appareil est encore connecté à la ligne de tension du secteur. Prière de s'assurer de débrancher le cordon en quittant la maison par exemple lors du départ en vacances.

Θ touche d'ejection (EJECT)

• Appuyer sur cette touche pour ouvrir le couvercle du compartiment à cassette. Lorsque la bande défile, appuyer d'abord sur la touche d'arrêt (■ STOP) pour arrêter le défilé de la bande, puis appuyer sur la touche d'éjection (EJECT ).

3 Suggesteur de temporisateur (TIMER)

• Ce sélecteur est prévu pour l'utilisation avec un temporisateur audio en option pour l'enregistrement non surveillé ou la reproduction réveil-matin.
• Pour le fonctionnement sans temporisateur, régler ce sélecteur sur la position "OFF". Voir la page 29.

4 Couvercle du compartiment à cassette

• Si le couvercle n'est pas complètement fermé, les touches de défilément de bande ne peuvent pas fonctionner.

5 Détecteur de télécommande (REMOTE SENSOR)

• La télécommande n'est pas fournie avec la platine cassette.
• Chacune des fonctions de lecture, d'avance rapide, de rembobinage, d'arrêt, de pause d'enregistrement et d'enregistrement/enregistrement silencieux peut être télécommandée avec le combiné sans fil de l'ampli-tuner (ampli-tuners de la série DRA). Pour les détails, se reporter aux modes d'emploi de la série DRA.

7 Sélecteur DOLBY NR (DOLBY NR)

• Pour enregistrer ou écouter des cassettes avec la réduction de bruit Dolby B ou C, régler ce sélecteur sur la position "B" ou "C". Mettre le sélecteur sur "OFF" lorsque le système Dolby NR n'est pas utilisé.

8 Commutateur de mode inverse (REV. MODE)

• Sélectionner le type de transport de bande. Le mode inverse peut être réglé sur (une face), (lecture continue).

9 Touche de mémoire de compteur (MEMORY)

• Lorsque cette touche est enfoncée pendant le défilament en avant de la bande (▶), le rembobinage rapide (◀) s'arrête automatiquement sur la position "xxxx" du compteur de bande.
• Lorsque cette touche est enfoncée pendant le défilament de bande en sens inverse (↓), l'avance rapide (▶) s'arrête automatiquement sur la position "xxxx" du compteur de bande. Voir la page 28.

10 Touche de remise à zéro du compteur (RESET)

• Appuyer sur cette touche pour remettre à zéro le compteur.

11 Filtre d'interférences (MPX)

• Le filtre d'interférences (MPX) est utilisé afin d'empêcher les interférences avec le circuit de Dolby NR lors d'enregistrements avec le circuit Dolby NR de programmes FM stéréo.
• Pour l'enregistrement de programmes avec le circuit Dolby NR à partir de sources autres que la FM stéréo, laisser cette touche en position sortie ("OFF").

12 Commande de niveau d'entrée (INPUT LEVEL)

• Ce bouton ajuste le niveau d'entrée d'enregistrement. Il affecte le niveau dans les deux canaux. Voir la page 27.

13 Commande d'équilibre (BALANCE)

• Ce bouton sert à régler l’équilibre de niveau d’enregistrement entre les canaux de gauche et de droite. Le tourner dans le sens contraire des aiguilles d’une montre pour réduire le niveau du canal de droite et dans le sens des aiguilles d’une montre pour réduire celui du canal de gauche. Placer d’ordinaire ce bouton en position centrale.

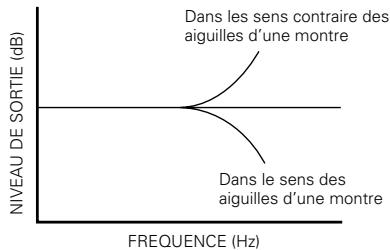

Commande de réglage précis de polarisation (BIAS FINE)

(Pour une bande de type normal, et métal)

• Utiliser cette commande pour un réglage précis de la polarisation. Une polarisation standard est obtenue sur la position centrale à déclic. Voir la page 27.

15 Commande du niveau des casques (PHONE LEVEL)

• Le niveau de sortie des casques est réglé à l'aide de ce bouton. Les niveaux des canaux gauche et droit peuvent être changés simultanément.

16 Prise casque (PHONES)

• Pour une écoute individuelle de la musique sans déranger les autres ou pour contrôler un enregistrement, un casque peut être connecté à cette prise. Utiliser un casque d'une impédance de 8 à 1200 Ω/ohms.

17 Touches de défillement de bande

PLAY	Touché de lecture	Enfoncer pour lire une bande.
■ STOP	Touché d'arrêt	Enfoncer pour arrêter la bande dans n'importe quel mode.
←	Touché de rembobinage	Enfoncer pour un rembobinage rapide.
▶	Touché d'avance rapide	Enfoncer pour une avance rapide.
●	Touch d'enregistrement/ enregistrement silencieux	Appuyer sur la touche d'enregistrement/enregistrement silencieux (REC/REC MUTE) ( ● ) et appuyer simultanément sur les touche de lecture (PLAY) pour commencer l'enregistrement. Si seule la touche d'enregistrement/enregistrement silencieux (REC/REC MUTE) ( ● ) est enforcée, la platine entre dans le mode de pause d'enregistrement. Lorsque cette touche est enforcée dans le mode de pause d'enregistrement l'enregistrement silencieux automatique commence et un espace silencieux de 5 secondes est enregistré sur la bande.
■ REC PAUSE	Touché de pause d'enregistrement	Appuyer sur cette touche pour entrer dans le mode de pause d'enregistrement à partir du mode d'enregistrement ou du mode d'enregistrement silencieux. Cette touche ne peut être utilisée que pendant l'enregistrement.
←	Touché de direction	Change la direction de défilament de la bande de sens normal "▶" en sens inverse "▲" et vice versa.

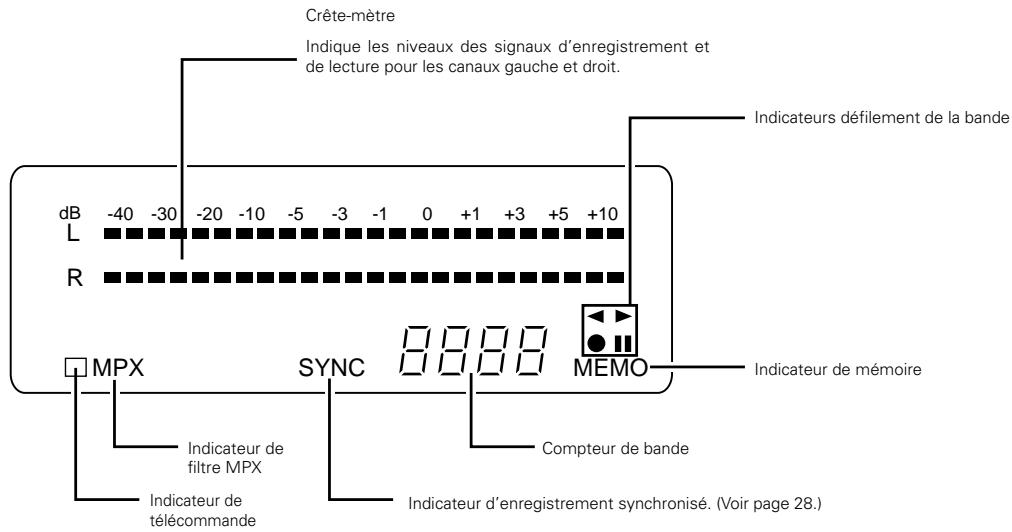

Affichage

• Les indicateurs avec un numéro entouré s'allument lorsque la touche correspondante est enfoncée.

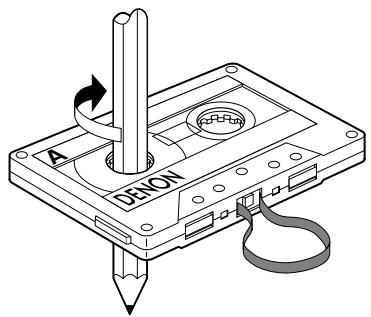

Cassette c-120 et c-150

Les cassettes C-120 et C-150 utilisent une bande très mince qui peut facilement s'emmêler dans les cabestans et les galets presseurs. Il est recommandé de ne pas utiliser des cassettes C-120 et C-150. - Déroulement de bande

Avant de mettre une bande dans la platine, la tendre avec un crayon ou le bout du doigt. Cette précaution évite à la bande de s'emmêler autour du cabestan ou galet presseur.

Selection automatique de BANDE

Cette platine cassette stéreo possède un sélecteur automatique de bande qui sélectionne automatiquement la polarisation optimale et l'égalisation de la bande utilisée. Ceci est effectué par la détection à travers les trous de détection du type de bande dans le boîtier de la cassette.

Précautions de stockage

• Ne pas stocker des cassettes dans un endroit où elles sont soumises à:
• une température extrêmement élevée ou un taux d'humidité excessif
• une présence excessive de poussière
• une lumière solaire directe

des champs magnétiques (près de téléviseurs ou enceintes)

• Pour éliminer le relâchement de la bande, stocker les cassettes dans des étuis à cassettes avec des blocages d'axe.

Protection contre l'effacement accidentel

• Toutes les cassettes ont des languettes de protection contre l’effacement pour chaque face. Pour protéger des enregistrements importants contre l’effacement accidentel ou par inadvertance, stérilez la languette correspondante à la face appropriée à l’aide d’un tournevis ou un autre outil.
• Pour enregistrer sur une bande dont les languettes de protection contre l'effacement ont été retirées, couvrez les ouvertures des languettes avec un ruban adhésif.

Languette de protection contre l’effacement pour la face B

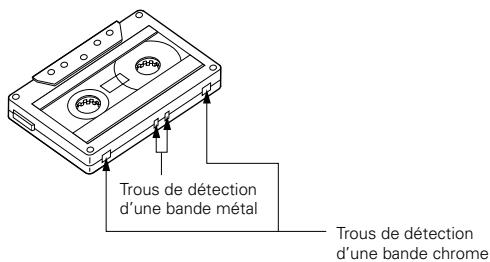

• Si une bande sans trou de détection de type de bande est utilisée, la platine est réglée pour des bandes normales.

• Mettre sous tension l'amplificateur ou le récepteur.
• Placer le commutateur de contrôle de bande de l'amplificateur ou du récepteur sur la position cassette (TAPE).
• Les numéros sur l'illustration ci-dessous décrivent l'ordre dans lequel les étapes de fonctionnement sont effectués.
• Appuyer sur commutateur d'alimentation pour le mettre sous tension ON.
• Appuyer sur la touche d'éjection (EJECT) pour ouvrir le couvercle du compartiment à cassette.
• Charger la cassette et refermer le couvercle du compartiment à cassette.
• Lors de l'écoute d'une cassette enregistrée avec la réduction de bruit Dolby, régler le sélecteur Dolby NR (DOLBY NR) pour le faire correspondre au système utilisé au moment de l'enregistrement.

DOLBY NR

1. Appuyer sur la touche de direction (▲▶) pour sélectionner le sens de défilament de bande.

Sens de défilament	Indicateur
Sens normal	▷
Sens inverse	◁

1. Sélectionner le type de défilament de bande à l'aide du commutateur de mode inverse (REV. MODE).

REV. MODE

[ ]

Mode	Position des commutateurs
Pour écouter seulement une face	♀
Pour écouter une lecture repétée des deux faces	♂

1. Appuyer sur la touche de lecture (PLAY) pour commencer la lecture.
2. Appuyer sur la touche d'arrêt (■ STOP) pour arrêter la lecture.
3. En mode de lecture continue (commutateur de mode inverse (REV. MODE) réglé sur ), la lecture des deux faces de la cassette est répétée 5 fois et s'arrête ensuite automatiquement.
4. Si des types différents de réduction de bruit Dolby sont utilisés pour l'enregistrement et la lecture, la réponse de lecture est affectée défavorablement.
5. Lorsque l'alimentation est coupée pendant le défillement de la bande, il peut être impossible de retirer la cassette en appuyant sur la touche d’éjection (EJECT).

Dans ce cas, mettre l'appareil de nouveau sous tension avant d'appuyer sur la touche d'éjection (EJECT ).

Systeme de recherche musicale

Le système de recherche sociale détecte les sections vierges (qui durent au moins 4 secondes) entre les sélections afin de localiser le début des sélections dans le sens normal ou inverse.

1. Pour avancer à partir de la sélection en cours vers le début de la sélection suivante (CUE):

Appuyer sur la touche de lecture (PLAY), et appuyer sur la touche d'avance rapide ( ) lorsque la bande défile en sens normal ( ).

Appuyer sur la touche de lecture (PLAY), et appuyer sur la touche de rembobinage ( ) lorsque la bande défile en sens inverse ( ).

L'indicateur de défilement de bande clignote.

La platine saute le reste de la sélection actuelle et reprend automatiquement la lecture à partir du début de la sélection suivante.

1. Pour répéter la lecture à partir du début de la sélection actuelle (REVIEW): Appuyer sur la touche de lecture (PLAY), et appuyer sur la touche de rembobinage ( ) lorsque la bande défile en sens normal ( ).

Appuyer sur la touche de lecture (PLAY), et appuyer sur la touche d'avance rapide ( ) lorsque la bande défile en sens inverse ( ).

L'indicateur de défilement de bande clignote.

La platine rembobine la bande vers le début de la sélection actuelle et reprend automatiquement la lecture à partir de ce point.

C'est très pratique pour répéter la lecture de la sélection actuelle.

Remarques sur le fonctionnement de recherche musicale:

Les fonctions de recherche fonctionnent en détectant comparativement des sections vierges longues d'environ 4 à 5 secondes de durée entre les sélections. Pour cette raison, le système peut ne pas fonctionner normalement dans les cas suivants:

• Enregistrements avec un discours discontinu ou une conversation.
• Enregistrements avec de longues périodes de pianissimo (musique jouée lentement).
• Enregistrements avec de longs silences. Sections vierges avec un niveau élevé de bruit. Sections vierges plus courtes que 4 secondes.
• Si des appareils émetteurs de bruit, comme des rasoirs électriques, perceuses, réfrigérateurs, etc. fonctionnent à proximité.
• Relecture (REV.) près du début du programme ou recherche en avant (CUE) près de la fin.
• Brancher l'amplificateur ou récepteur et l'appareil source.
• Placer le commutateur de contrôle de bande de l'amplificateur ou du récepteur sur la position SOURCE.
• Appuyer sur commutateur d'alimentation ON.
• Charger la cassette.

(Vérifier que les languettes de protection contre l'effacement de la cassette n'ont pas été brisées.)

1. Déplacer le sélection Dolby NR (DOLBY NR) et sélectionner le type Dolby NR approprié à l'enregistrement.

1. Appuyer sur la touche de direction (▲▶) pour sélectionner le sens de défillement de bande.
2. Sélectionner le type de défilament de bande à l'aide du commutateur de mode inverse (REV. MODE).

Mode	Position des commutateurs
Pour enregistrer seulement sur une face	♀
Pour enregistrer continuèlement sur les deux faces	♂

1. Appuyer sur la touche d'enregistrement/enregistrement silencieux (REC/REC MUTE) ( • ) pour régler le mode de pause d'enregistrement. L'indicateur • s'allume.
2. Ajuster le niveau d'enregistrement à l'aide de la commande de niveau d'entrée (INPUT LEVEL) en regardant le crépé-mètre.
3. Appuyer sur la touche de lecture (PLAY) pour commencer l'enregistrement. La touche de lecture (< ou >) et l'indicateur ● s'allument pendant l'enregistrement.
4. Pour faire une pause d'enregistrement, appuyer sur la touche de pause d'enregistrement (REC PAUSE). Appuyer sur la touche de lecture (PLAY) pour reprendre l'enregistrement.
5. Pour arrêter l'enregistrement, appuyer sur la touche d'arrêt (■ STOP).

Attention:

Assurez-vous d'appuyer sur la touche d'arrêt (STOP) pour arrêter l'enregistrement avant d'éteindre l'appareil ou de débrancher le cordon d'alimentation électrique. - Faire attention à ne pas effacer par erreur des enregistrements importants. Un démarrage de l'enregistrement par inadvertance se produit dans les cas suivants:

1. Si la touche de lecture (PLAY) est enfoncée pendant que l'indicateur ● s'allume, l'enregistrement commence.
2. Si les touches de lecture (PLAY) et d'enregistrement/enregistrement silencieux (REC/REC MUTE) ( ) sont enfoncées en même temps, l'enregistrement commence.

La manière effective pour éviter un effacement accidentel est de briser les deux languettes de protection contre l'effacement sur la cassette.

Niveau d'enregistrement approprie

Un niveau d'enregistrement trop élevé peut saturer la bande et provoquer une distortion. D'autre part, si le niveau d'enregistrement est placé trop bas, des passages doux sont marqués par du bruit résiduel. Un niveau d'enregistrement correct est l'un des facteurs les plus importants pour faire des enregistrements bien équilibrés.

Directive pour obtenir un niveau d'enregistrement maximum

TYPE I (normal)	niveau de +0 dB sur les créées
TYPE II (CrO2)	niveau de +1 dB sur les créées
TYPE IV (métal)	niveau de +3 dB sur les créées

Remarque : Le niveau d'enregistrement optimal diffère selon la source de programme et le type de bande utilisée.

Reglage du gradateur d'intensite d'eclairage

Sur le DRM-595, la luminosité de l'affichage peut être ajustée en sept étapes.

Pour rendre l'affichage plus clair, appuyer sur la touche d'avance rapide (▶▶) tout en maintenant la touche d'arrêt (■ STOP) enfoncée.

Pour rendre l'affichage plus faible, appuyer sur la touche de rembobinage (◀◀) tout en maintenant la touche d'arrêt ( ■ STOP) enfoncée.

L'affichage est réglé initialement sur une luminosité maximum.

■ Reglage de la polarisation d'enregistrement

Afin d'obtenir plusieurs résultats d'enregistrement, il est essentiel de contrôler pendant l'enregistrement et de comparer les différents enregistements en utilisant son propre jugement.

Le DRM-595 est équipé d'une commande de réglage précis de polarisation (BIAS FINE) pour aider à régler la polarisation correcte pour différents types et marques de cassettes. Sur la position centrale à déclic, la platine est réglée au niveau de polarisation de référence pour une bande normale, et métal. Si l'enregistrement obtenu dans cette position a trop ou trop peu de hautes fréquences, le réglage de la commande de réglage précis de polarisation (BIAS FINE) peut être utile pour obtenir des résultats.

Si les hautes fréquences (sons aigus) sont à accentuer, tourner la commande de réglage précis de polarisation (BIAS FINE) dans le sens contraire des aiguilles d'une montre pour diminuer le courant de polarisation. Tourner la commande dans le sens des aiguilles d'une montre pour augmenter le courant de polarisation.

En utilisant cette commande, des bandes peuvent être enregistrées avec une réponse en fréquence qui correspond parfaitement au goût d'écoute personnalisé.

Enregistrement/enregistrement silencieux et TOUCHE de PAUSE d'enregistrement (REC/REC MUTE ET REC PAUSE)

1. Pour enregistrer une section vierge de 5 secondes pendant l'enregistrement:

Appuyer sur la touche d'enregistrement/enregistrement silencieux (REC/REC MUTE) ( • ). Un espace vierge de 5 secondes est enregistré et la platine entre dans le mode d'attente d'enregistrement.

1. Pour enregistrer une section vierge de 5 secondes pendant le mode d'attente d'enregistrement:

Appuyer sur la touche d'enregistrement/enregistrement silencieux (REC/REC MUTE) ( • ) à partir du mode d'attente d'enregistrement. Un espace vierge de 5 secondes est enregistré et la platine entre de nouveaux dans le mode d'attente d'enregistrement.

1. Pour annuler l'enregistrement d'un espace vierge:

Appuyer sur la touche de pause d'enregistrement (REC PAUSE). L'enregistrement d'espace vierge est annulé et la platine entre dans le mode d'attente d'enregistrement.

1. Pour étendre la section vierge à 5 autres secondes ou plus:

Appuyer simplement sur la touche d'enregistrement/enregistrement silencieux (REC/REC MUTE) ( • ) et la section vierge est augmentée de 5 secondes de plus.

Fonction d'enregistrement synchronise

• Un enregistrement synchronisé pratique peut être effectué, s'il est combiné à l'utilisation d'un lecteur de CD DENON équipé pour la fonction d'enregistrement synchronisé.
• Connexion de prise de synchronisation (SYNCHRO) : connecter la prise de synchronisation (SYNCHRO) à un lecteur de CD DENON équipé d'une prise de synchronisation (SYNCHRO), et faire ensuite l'enregistrement synchronisé. Utiliser le cordon de connexion fourni avec cette platine cassette.
• Allumer l'amplificateur ou l'ampli-tuner et le lecteur de CD.
• Régler le commutateur de contrôle de bande de l'amplificateur ou de l'ampli-tuner sur la position de la source.
• Charger la cassette, le disque à enregistrer dans le lecteur de CD.
• En suivant les instructions d'enregistrement de la plage 27, régler le mode Dolby NR et le niveau d'entrée.
• Régler le lecteur de CD en mode d'arrêt ou de pause.
• Appuyer simultanément sur la touche d'enregistrement/enregistrement silencieux (REC/REC MUTE) ( ) et sur la touche de pause d'enregistrement (REC PAUSE). La platine cassette et le lecteur de CD sont automatiquement régés en mode d'enregistrement synchronisé. L'indicateur de synchronisation "SYNC" clignote sur la platine cassette et le mode d'enregistrement synchronisé est indiqué sur le lecteur de CD. (Pour les détails, se reporter au mode d'emploi du lecteur de CD.)
• Pour arrêter l'enregistrement synchronisé, appuyer sur la touche d'arrêt (■ STOP) de la platine cassette et sur la touche d'arrêt du lecteur de CD. Le mode d'enregistrement synchronisé est annulé pour la platine cassette et le lecteur de CD.
• Pour arrêter momentanément l'enregistrement synchronisé, appuyer sur la touche d'arrêt (■ STOP) du lecteur de CD. Un espace vierge de 5 secondes est créé sur la bande, après quoi le mode de pause d'enregistrement est réglé. L'indicateur de synchronisation "SYNC" clignote.

Pour reprendre l'enregistrement synchronisé, appuyer sur la touche de lecture (PLAY) du lecteur de CD.

Remarque:

• Si l'enregistrement synchronisé a commencé, lorsque le lecteur de CD est dans un mode autre que le mode d'arrêt ou de pause ou lorsqu'il n'y a aucun disque mis en place, l'indicateur de synchronisation "SYNC" de la platine cassette clignote et le mode de pause d'enregistrement est réglé jusqu'à ce que l'enregistrement synchronisé soit possible sur le lecteur de CD.
• En mode d'enregistrement, seule la touche d'arrêt (■ STOP) fonctionne.

Attention:

• Ne pas placer la platine cassette en mode d'enregistrement synchronisé lorsque le lecteur de CD est en mode de lecture. Donc, ne pas éteindre la platine cassette ou le lecteur de CD pendant l'enregistrement synchronisé. Si cette précaution n'est pas observée, un fonctionnement défectueux peut se produire.
• Lors de l'utilisation des fonctions d'édition du lecteur de CD, pendant l'opération d'édition, s'assurer de sélectionner une bande avec une durée d'enregistrement suffisamment longue.

1) Fonctionnement du compteur de bande

(1) Appuyer sur la touche de remise à zéro du compteur (RESET) pour ramener à “0000” l'affichage du compteur. (2) Quand les de lecture, d'avance rapide ou de rembobinage sont actionnées, l'affichage du compteur change progressivement pour visualiser numériquement la position de la bande. - Pendant la lecture ou l'enregistrement, le compteur est très pratique pour localiser les programmes existants ou les positions où un nouveau programme peut être enregistré. - Les valeurs affichées sur ce compteur ne coïncident pas avec celles du compteur des autres magnétophones.

2) Fonctionnement d'arrêt de mémoire (MEMORY STOP)

(1) Pendant l'enregistrement ou la lecture, la fonction d'arrêt par mémoire peut être utilisée pour localiser un point particulier sur la bande. Appuyer sur la touche de remise à zéro du compteur (RESET) au point désiré. (2) Ensuite, appuyer sur la touche de mémoire de compteur (MEMORY), l'indicateur MEMO s'allume.

(3) Lorsque la touche de rembobinage (««) est enfoncée pendant le défillement de la bande en sens normal («»), ou lorsque la touche d'avance rapide («▶>) est enfoncée pendant le défillement de bande en sens inverse («↓»), la bande est rembobinée rapidement (ou avancée) jusqu'à l'indication "xxxx" soit atteinte sur le compteur. - La fonction d'arrêt de mémoire rembobine ou fait avancer la bande de -5 comptages dans les sens normal (▶) (à partir de "0000" à "-0005" et de +5 comptages dans le sens inverse (<) (à partir de "0000" à "0005"). Après cela, plusieurs secondes sont nécessaires pour effectuer les corrections.

Attention:

Si l'opération d'arrêt de mémorisation est effectuée après l'avance rapide ou le rembobinage répété, la bande peut ne pas s'arrêter à la position appropriée.

L'enregistrement/reproduction avec temporisateur est possible avec tout temporisateur audio disponible dans le commerce.

Procédure d'enregistrement avec temporisateur

1. Vérifier les connexions, en particulier celles d'alimentation.
2. Allumer l'interrupteur d'alimentation de chaque appareil.
3. Accorder le tuner à la station souhaitée.
4. Charger la cassette pour l'enregistrement. (Vérifier que l'onglet anti-effacement n'a pas été éliminé; s'il a été, recouvrir les évidements avec du ruban adhésif.)
5. Régler le sélecteur Dolby NR (DOLBY NR) dans la position appropriée.
6. Vérifier la commande de contrôle à la position SOURCE.
7. Ajuster le niveau d'entrée d'enregistrement.
8. Régler la position de démarrage de la bande.
9. Régler le sélecteur de temporisateur (TIMER) sur "REC".

1. Régler le temporisateur audio à l'heure souhaitée. Il effectuera la mise sous tension à l'heure préréglée.

La procédure ci-dessus permet l'enregistrement avec temporisateur.

À l'heure préréglée, les appareils seront mis sous tension et le programme FM pourrait être enregistré.

- Reproduction avec temporisateur

1. Vérifier les connexions, en particulier celles d'alimentation.
2. Allumer l'interrupteur d'alimentation de chaque appareil.
3. Charger la cassette pr'enregistrée à reproductive.
4. Régler les sélecteurs Dolby NR (DOLBY NR) à la position correcte.
5. Régler le sélecteur de contrôle de l'amplificateur sur TAPE.
6. Appuyer sur la touche de lecture (PLAY) et jouer la bande ; ajuster le niveau de reproduction. Appuyer sur la touche d'arrêt (■ STOP).
7. Régler le sélecteur de temporisateur (TIMER) sur "PLAY".

1. Régler le temporisateur audio à l'heure souhaitée. Il effectuera la mise sous tension à l'heure préréglée.

La procédure ci-dessus permet la reproduction avec temporisateur.

À l'heure préétablie, les appareils seront mis sous tension et la lecture commencera.

Remarques:

• Lire le mode d'emploi du temporisateur avant de l'utiliser.
• Si l'on ne souhaite pas faire d'enregistrement ou de reproduction avec temporisateur, régler le sélecteur de temporisateur (TIMER) sur "OFF".
• Un temporisateur permettant plusieurs opérations "ON/OFF" peut être démarré un nombre illimité de fois jusqu'à la fin de la bande.

Le système de réduction de bruit Dolby réduit substantiellement le bruit de fond de la bande (sifflement) propre au milieu de la cassette. Le Dolby B NR est le plus largement utilisé. Cependant, le Dolby C NR est un développement beaucoup plus récent et représente des améliorations significatives par rapport au Dolby B NR. Le bruit de fond de la bande consiste principalement d'informations de haute fréquence, qui est particulièrement gênant pendant des passages doux. Le système Dolby NR augmente le niveau de faible volume des signaux de moyenne et haute fréquence pendant l'enregistrement et réduit le niveau de ces signaux d'une quantité identique pendant la lecture. Il en résulte que le signal de lecture est identique à la source d'origine, mais le niveau du bruit de fond généré par la bande est fortement réduit.

Le principe de fonctionnement du Dolby C NR est similaire à celui du Dolby B NR excepté pour les courbes de réponse de codage/décodage. L'effet de réduction de bruit obtenu avec le Dolby C NR va jusqu'à 20 dB, comparé à 10 dB avec le Dolby B NR. De plus, le Dolby C NR utilise un réseau d'antisaturation et un circuit oblique pour apporter une amélioration significative de la gamme dynamique des fréquences moyennes à élevées.

Systeme de MARGE d'extension DOLBY hx-pro

Cette platine est équipée d'un système de marge d'extension Dolby HX-PRO. Comme le système fonctionne automatiquement pendant l'enregistrement, aucune commutation ou réglage n'est nécessaire. Le système est efficace avec tout type de bande normal, et métal.

Le système de marge d'extension Dolby HX-PRO fonctionne pendant l'enregistrement pour augmenter le niveau de saturation dans la gamme des aigus. Pour cette raison, la plupart des composants aigus déformés ou perdus pendant l'enregistrement sur des platines cassette conventionnelles sont enregistrés avec plus de fidélité sur la nouvelle platine cassette DENON.

Nettoyage de la tête

Après une longue utilisation, le revêtement de la bande ou de la poussière peut adhérer sur les têtes, provoquant une détérioration du son. Pour cette raison, les pièces décrites dans l'illustration doivent être nettoyées régulièrement. Utiliser un coton-tige humidifié avec une solution d'un produit de nettoyage de tête (comme l'alcool).

Remarques:

1. Certaines cassettes de nettoyage existant sur le marché ont des effets abrasifs forts et peuvent rayer les têtes. Utiliser toujours des coton-tiges au lieu de cassettes de nettoyage.
2. Comme l'utilisation d'une bande de type métal est apte à collecter plus de poussière sur les têtes, les têtes doivent être nettoyées plus souvent pour profiter au moins du meilleur son possible.

Caractéristiques du système de marge d'extension dolby hx-pro

(1) La performance des bandes de type normal ou peut être améliorée à un niveau très proche de celui d'une bande de type métal. (2) La dynamique dans la gamme des aigus est améliorée de manière significative. (3) Comme aucun décodage n'est nécessaire pendant la lecture, le son amélioré peut être écouté sur n'importe quel type de platine cassette, y compris les lecteurs portables et les systèmes audio de voiture. (4) Le système fonctionne avec ou sans enclenchement du système Dolby B/C NR.

Nettoyage des galets presseurs et des cabestans

Si les galets presseurs ou les cabestans accumulent de la poussière, le défilement de la bande peut devenir instable, avec pour résultat un glissement pendant l'enregistrement ou la lecture. La bande peut également être endommagée si elle est emmêlée dans le cabestan.

Nettoyer ces pièces avec un coton-tige ou un chiffon doux humidifié d'une solution de nettoyage de tête (comme l'alcool).

Démagnetisation des têtes

Les têtes deviennent magnétisées après une longue utilisation ou quand des objets fortement magnétisés se trouvent à proximité d'elles. Ceci a comme résultat une génération de bruit, une perte de la gamme haute fréquence et dans des cas extrêmes l'effacement des éléments aigus sur des bandes préenregistrées combiné avec du bruit additionnel.

Les têtes doivent donc être démagnétisées à intervalles réguliers. (Les démagnétiseurs de tête sont vendus séparément chez le revendeur.)

Comment démagnetiser les têtes

1. Éteindre l'appareil.
2. Mettre sous tension le démagntiseur à une distance d'au moins 30 cm éloignée des têtes. Amener le démagntiseur près des têtes et le déplacer lentement en petits cercles quatre ou cinq fois devant chaque tête, en s'assurant de ne pas les toucher.
3. Éloigner lentement le démagnétiseur et l'éteindre lorsqu'il est éloigné d'au moins 30 cm des têtes.

Depannage

Vérifier les points suivants avant de tirer des conclusions de mauvais fonctionnement de la platine cassette stéréo.

1. Toutes les connexions sont-elles correctes?
2. Tous les appareils du système sont-ils utilisés correctement selon les modes d'emploi?
3. Les enceintes et l'amplificateur/récepteur fonctionnent-ils correctement? Si la platine cassette ne fonctionne toujours pas correctement, vérifier les symptômes énumérés ci-dessous. Si le symptôme ne correspond pas à la liste de vérification, PRÊS de contacter le revendeur DENON.

Symptôme	Cause	Remède
La bande ne défile pas.	• Le cordon d'alimentation est débranché. • La bande est relachée. • La cassette n'est pas chargée correctement. • Cassette défectueuse.	• Vérifier le cordon d'alimentation. • Retendre la bande avec un crayon, etc. • Charger la cassette correctement. • Remplacer la cassette.
La bande n'est pas enregistrée lorsque la touche d'enregistrement/enregistrement silencieux (REC/REC MUTE) (●) est enforcée.	• Aucune cassette n'est chargée. • Les languettes de protection contre l'effacement sont brisées.	• Charger une cassette. • Recouvr les ouvertures avec un ruban adhésif.
Son hululé et déformé.	• Les têtes, le cabestan ou le galet presseur sont sales. • La bande est rembobinée trop serré. • Le niveau d'entrée d'enregistrement est trop élevé. • La bande est usée et présente des "lacunes".	• Les nettoyer. • Faire avancer rapidement ou rembobiner pour desserrer l'embobinage de la bande. • Ajuster le niveau d'entrée d'enregistrement. • Remplacer la cassette.
Bruit excessif.	• La bande est usée. • Les têtes, le cabestan ou le galet presseur sont sales. • Les têtes sont magnétisées. • Le niveau d'entrée d'enregistrement est trop faible.	• Les remplacer. • Les nettoyer. • Démagnétiser les têtes. • Ajuster le niveau d'entrée d'enregistrement.
La gamme haute fréquence (sons aigus) est accentuée.	• Le selecteur Dolby NR (DOLBY NR) est réglié incorrectement.	• Régler le selecteur Dolby NR (DOLBY NR) correctement.
La gamme haute fréquence (sons aigus) est perdue.	• Les têtes sont sales. • La bande est usée.	• Les nettoyer. • Les remplacer.
La bande cassette ne peut pas être retiree.	• Si commutateur d'alimentation est hors circuitpendant l'enregistrement ou la lecture et l'unité est arrêtée, il peut y avoir des cas où la cassette ne peut pas être retiree, même si la touche d'éjection (EJECT▲) est enforcée.	• Mettre de nouveau commutateur d'alimentation sous tension ▪ ON et appuyer ensuite sur la touche d'arrêt (■ STOP). • Appuyer maintainant sur la touche d'éjection (EJECT▲) pour retarder la bande cassette.

Type	Chargement de bande vertical; platine cassette double stéreo 2 canaux 4 pistes
Têtes	Tête de lecture x 1 Tête d'enregistrement/lecture x 1 Tête d'effacement (ferrite à double entre-fer) x 1
Moteurs	Servomoteur CC x 1
Vitesse de bande	4,8 cm/sec.
Durée d'avance rapide, remboinage	Environ 110 sec. avec une cassette C-60
Polarisation d'enregistrement	Environ 105 kHz
Rapport S/B total (à une D.H.T. de 3%)	Dolby C NR allumé: plus de 74 dB (CCIR/ARM)
Fréquence total Réponse en fréquence	20 ~ 17.000 Hz ±3 dB (à -20 dB, bande métal)
Séparation de canaux	Plus de 40 dB (à 1 kHz)
Pleurage et scintillage	0,08% WRMS, ±0,14% avec crête

Entrées
de ligne (LINE)	80 mV (-20 dBm) niveau d'entrée au maximum Impédance d'entrée: 50 kΩ/kohms asymétrique
Sorties
de ligne (LINE)	775 mV (0 dB) niveau de sortie maximum (sous une charge de 47 kΩ/kohms, niveau enregistrée de 200 pwb/mm)
de casque (PHONES)	1,2 mW niveau de sortie maximum (impédance de charge optimale 8 Ω/ohms ~ 1,2 kΩ/kohms)
Alimentation	60 Hz, la tension est indiquée sur l'étiquette des caractéristiques techniques
Consummation	12 W
Dimensions	434 (L) x 136 (H) x 270 (P) mm
Poids	3,6 kg

• Les spécifications ci-dessus et la conception sont sujettes à modifications sans préavis.

Fabriqué sous licence de Dolby Laboratories.

Expanseur de dynamique HX Pro émanant de chez Bang et Olufsen.

« », « » et le symbole double D sont des marques de commerce de Dolby Laboratories.
