EX PHONO 3X - Préamplificateur audio BC ACOUSTIQUE - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Préamplificateur phono (module optionnel)
Marque	BC ACOUSTIQUE
Modèle	EX PHONO 3X
Compatibilité cellules	MM (aimant mobile) et MC (bobine mobile)
Compatibilité amplificateurs	EX312, EX322, EX332, EX362, EX888 (série EX avec entrée OPTIONAL BOARD)
Contenu de l'emballage	1x carte phono, 4 vis cruciformes, 1 grande plaque métallique, 1 petite plaque métallique, 1 câble stéréo RCA, 1 cordon MOLEX 6 broches court, 1 cordon MOLEX 6 broches long, 1 cordon 3 broches LINE OUT, 1 notice
Connectique d'entrée	RCA stéréo (via câble fourni)
Connectique de sortie	LINE OUT (cordon 3 broches)
Alimentation	Par connecteur MOLEX depuis l'amplificateur hôte
Fonctions principales	Amplification et correction RIAA pour platine vinyle
Installation	Interne, nécessite un tournevis cruciforme, suivre les 8 étapes de la notice
Précautions de sécurité	Débrancher l'amplificateur du secteur avant toute manipulation interne
Outils nécessaires	Tournevis cruciforme
Notice	Disponible en téléchargement gratuit au format PDF
Service après-vente	Contacter le revendeur ; enregistrement produit sur www.bc-acoustique.com

FOIRE AUX QUESTIONS - EX PHONO 3X BC ACOUSTIQUE

Qu'est-ce que le module EX PHONO 3X ?

Le module EX PHONO 3X est un préamplificateur phono optionnel conçu par BC Acoustique pour être installé à l'intérieur de leurs amplificateurs de la série EX. Il permet de connecter une platine vinyle avec cellule MM ou MC.

Quels amplificateurs sont compatibles avec ce module ?

Il est compatible avec les amplificateurs BC Acoustique des modèles EX312, EX322, EX332, EX362 et EX888, à condition qu'ils disposent d'une entrée « OPTIONAL BOARD ».

Comment installer le module EX PHONO 3X ?

L'installation doit se faire amplificateur éteint et débranché. Ouvrir le capot, positionner le sélecteur de source, visser la carte avec la plaque adaptée (grande pour EX322/888, petite pour EX332D), connecter les cordons LINE OUT et POWER, refermer et rebrancher.

Quelle est la différence entre les deux plaques métalliques fournies ?

La grande plaque est prévue pour les amplificateurs EX322 et EX888, tandis que la petite plaque est destinée au modèle EX332D. Utiliser la plaque correspondant à votre amplificateur.

Puis-je utiliser ce module avec une cellule MC (bobine mobile) ?

Oui, le module EX PHONO 3X est compatible avec les cellules MM et MC, offrant une grande flexibilité.

Que faire si mon amplificateur n'est pas dans la liste des compatibles ?

Vérifiez que votre amplificateur possède une entrée « OPTIONAL BOARD ». Si ce n'est pas le cas, le module n'est pas compatible.

Comment connecter ma platine vinyle au module ?

Utilisez le câble stéréo RCA fourni pour relier la sortie de votre platine aux entrées du module. Ensuite, le module est connecté en interne à l'amplificateur via les cordons LINE OUT et POWER.

Y a-t-il des précautions de sécurité à respecter ?

Oui, il est impératif de débrancher l'amplificateur de la prise secteur avant toute manipulation. Ne jamais ouvrir l'appareil lorsqu'il est sous tension.

Comment obtenir du support technique ou faire réparer mon module ?

Pour toute réparation, contactez votre revendeur. Pour le support technique, enregistrez votre produit sur le site www.bc-acoustique.com.

Où puis-je télécharger la notice complète ?

La notice est disponible gratuitement en téléchargement au format PDF sur notice-facile.com ou sur le site de BC Acoustique.

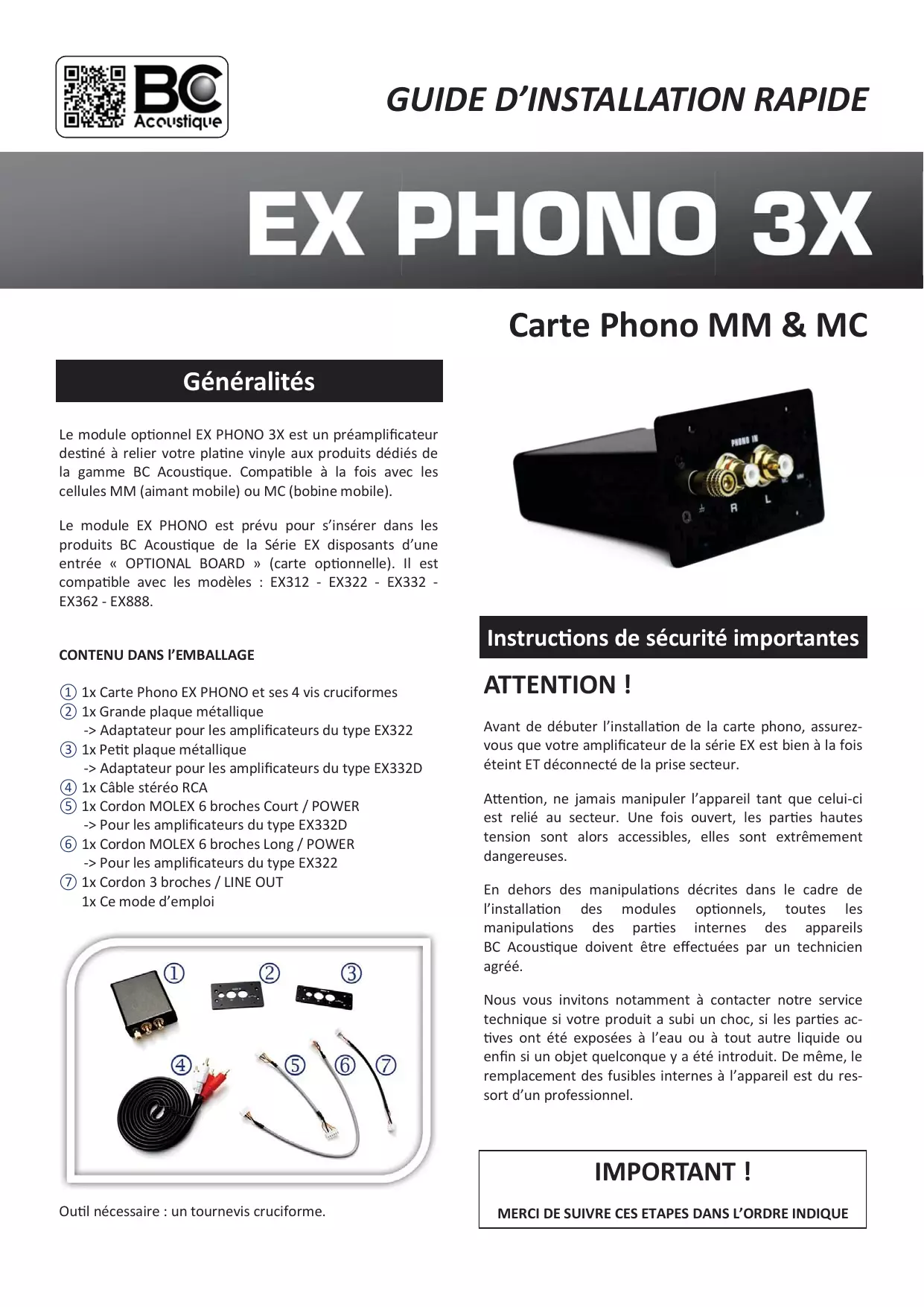

MODE D'EMPLOI EX PHONO 3X BC ACOUSTIQUE

Le module optionnel EX PHONO 3X est un préamplificateur destiné à relier votre platine vinyle aux produits dédiés de la gamme BC Acoustique. Compatible à la fois avec les cellules MM (aimant mobile) ou MC (bobine mobile).

Le module EX PHONO est prévu pour s'insérer dans les produits BC Acoustique de la Série EX disposant d'une entrée « OPTIONAL BOARD » (carte optionnelle). Il est compatible avec les modèles : EX312 - EX322 - EX332 - EX362 - EX888.

Contenu dans l'emballage

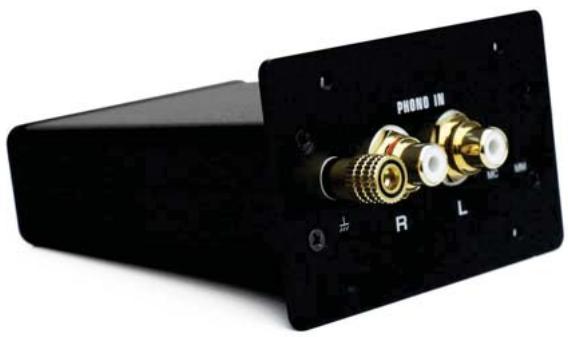

1x Carte Phono EX PHONO et ses 4 vis cruciformes 1x Grande plaque métallique

→ Adaptateur pour les amplificateurs du type EX322

③ 1x Petite plaque métallique -> Adaptateur pour les amplificateurs du type EX332D ④ 1x Câble stéréo RCA (5) 1 × Cordon MOLEX 6 broches court / POWER

-> Pour les amplificateurs du type EX332D

(6) 1 × Cordon MOLEX 6 broches Long / POWER -> Pour les amplificateurs du type EX322 (7) 1x Cordon 3 broches / LINE OUT 1x Ce mode d'emploi

Outil nécessaire : un tournevis cruciforme.

Attention!

Avant de débuter l'installation de la carte phono, assurez-vous que votre amplificateur de la série EX est bien à la fois éteint ET déconnecté de la prise secteur.

Attention, ne jamais manipuler l'appareil tant que celui-ci est relié au secteur. Une fois ouvert, les parties haute tension sont alors accessibles, elles sont extrêmement dangereuses.

En dehors des manipulations décrites dans le cadre de l'installation des modules optionnels, toutes les manipulations des parties internes des appareils BC Acoustique doivent être effectuées par un technicien/agréé.

Nous vous invitons notamment à contacter notre service technique si votre produit a subi un choc, si les parties actives ont été exposées à l'eau ou à tout autre liquide ou enfin si un objet quelconque y a été introduit. De même, le remplacement des fusibles internes à l'appareil est du ressort d'un professionnel.

Important!

MERCI DE SUIVRE CES ETAPES DANS L'ORDRE INDIQUE

Installation RAPIDE - résumé des étapes en 8 points :

1- Éteindre l'amplificateur (POWER OFF). 2- Retirer la prise de courant de l'amplificateur.

3- Accéder à l'intérieur de l'amplificateur en dévisant soit

le capot soit la plaque située en dessous, soit le châssis en fonction du modèle de votre amplificateur.

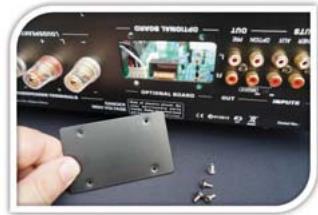

Retirez également la plaque métallique située à l'arrière de votre amplificateur.

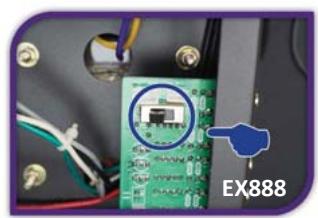

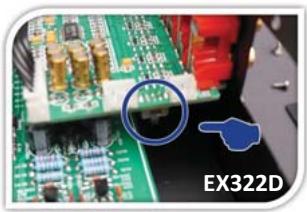

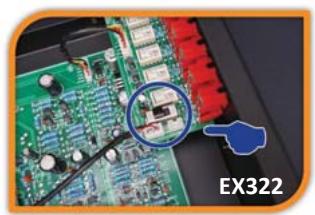

4- Positionner le sélecteur de source vers l'intérieur de l'amplificateur pour activer la source EX PHONO au lieu de l'entrée RCA « OPTIONAL ».

5- Visser la carte EX PHONO.

Avec Grille plaque pour les EX322/888

Avec petite plaque pour l'EX332D

Utiliser la « grande » plaque pour les amplificateurs du type EX322 et la « petite » plaque pour les amplificateurs du type EX332D.

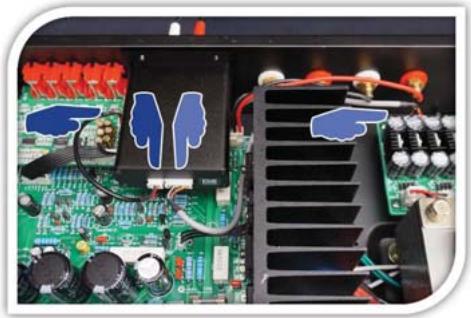

6- Connecter les 2 cordons sur les connectiques des circuits imprimés prévus à cet effet : « LINE OUT » et « POWER »

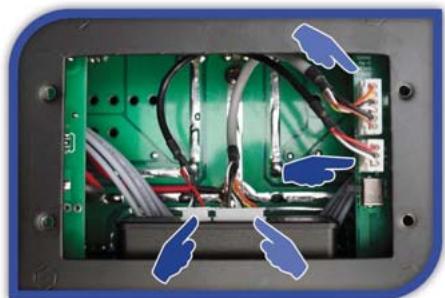

Sur l'EX322 : Assurez-vous que les 2 câbles ne seront pas abimés ou écrasés par le capot.

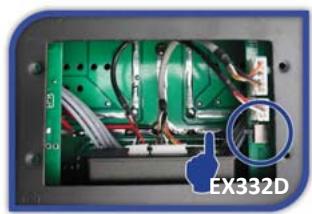

Par la trappe située au-dessous de l'amplificateur, connectez les 2 câbles sur la carte prévue à cet effet.

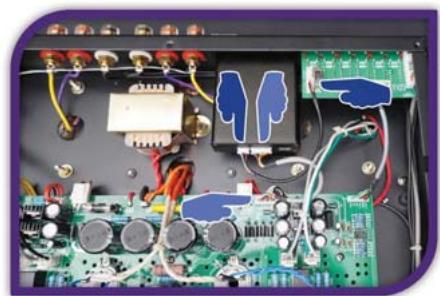

Sur l'ex888 :

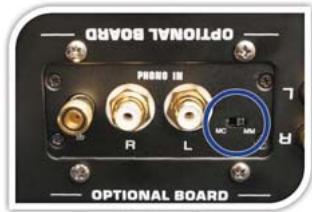

Connectez les 2 câbles de votre carte EX PHONO : LINE OUT et POWER

7- Refermer l'amplificateur.

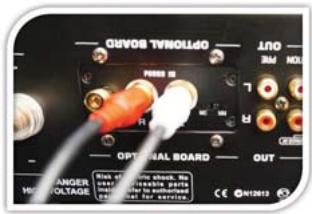

8- Connecter des câbles extérieurs : HP, Sources (dont votre platine vinyle) et en dernier le cordon d'alimentation.

Dépannage

Pour toute réparation, pendant ou après la garantie, veuillez contacter votre revendeur.

Pour bénéficier de la garantie et du support technique, merci de bien vouloir enregistrer votre produit en ligne en vous inscrivant sur le site www.bc-acoustique.com à la rubrique enregistrement des produits.

BC ACOUSTIQUE

BP 306

94709 Maisons-Alfort Cedex France

www.bc-acoustique.com
