Type d'appareil	Décodeur TV satellite
Réception	TNT gratuite par satellite
Carte d'accès	Carte d'accès TNT SAT incluse
Nombre de chaînes	Environ 4000 chaînes
Affichage frontal	Afficheur numérique
Compatibilité TV	TV HD et SD
Formats vidéo supportés	Non précisé
Formats audio supportés	Non précisé
Sorties vidéo	Non précisé
Sorties audio	Non précisé
Fonction enregistrement	Non précisé
Guide électronique des programmes (EPG)	Oui
Contrôle parental	Oui
Interface utilisateur	Menu à l'écran
Compatibilité Canal Ready	Oui
Norme DVB	DVB-S2
Alimentation	Non précisé
Dimensions	Non précisé

FOIRE AUX QUESTIONS - SRT 6415 STRONG

Comment réinitialiser le STRONG SRT 6415 ?

Pour réinitialiser le STRONG SRT 6415, maintenez enfoncé le bouton 'Reset' situé à l'arrière de l'appareil pendant environ 10 secondes jusqu'à ce que le voyant s'éteigne et se rallume.

Pourquoi mon STRONG SRT 6415 ne capte-t-il pas les chaînes ?

Vérifiez que l'antenne est correctement connectée et orientée. Assurez-vous également que vous avez effectué une recherche de chaînes dans le menu des paramètres.

Comment mettre à jour le firmware du STRONG SRT 6415 ?

Accédez au menu des paramètres, sélectionnez 'Mise à jour du système', puis suivez les instructions à l'écran pour vérifier et installer les mises à jour disponibles.

Le son de mon STRONG SRT 6415 est faible, que faire ?

Vérifiez le volume de l'appareil et assurez-vous que le mode 'Muet' n'est pas activé. Vous pouvez également tester avec un autre câble audio ou une autre sortie.

Comment connecter le STRONG SRT 6415 à Internet ?

Accédez au menu des paramètres, sélectionnez 'Réseau', puis choisissez 'Wi-Fi' ou 'Ethernet' pour configurer votre connexion Internet.

Mon STRONG SRT 6415 s'éteint tout seul, que faire ?

Cela peut être dû à une surchauffe ou à un problème d'alimentation. Assurez-vous que l'appareil est dans un endroit bien ventilé et vérifiez le câble d'alimentation.

Comment ajouter des chaînes favorites sur le STRONG SRT 6415 ?

Lors de la visualisation d'une chaîne, appuyez sur le bouton 'Menu', sélectionnez 'Ajouter aux favoris' et suivez les instructions à l'écran.

Que faire si l'écran de mon STRONG SRT 6415 reste noir ?

Vérifiez si l'appareil est correctement allumé et que le câble HDMI ou vidéo est bien connecté. Essayez également de changer de port HDMI ou de câble.

MODE D'EMPLOI SRT 6415 STRONG

Manuel d'utilisation

Nous vous remercions d'avoir acheté un terminal STRONG SRT 6415 pour recevoir les chaînes de la TNT disponibles par satellite avec le service TNTSAT.

Vous trouverez dans cet emballage une carte d'accès Viaccess nécessaire à la réception des émissions.

Les droits d'accès de la carte TNTSAT s'activent automatiquement à la première insertion de la carte dans le terminal, pour une durée de 48 mois. Il est recommandé de réaliser cette activation avant la date limite d'initialisation de la carte.

La carte d'accès TNTSAT, tout comme le terminal STRONG SRT 6415, est garantie 24 mois à partir de la date d'achat chez votre distributeur, en application de nos consignes de sécurité notifiées en page 2 du manuel.

Si vous rencontrez des difficultés lors de l'installation ou lors de la mise en service de votre terminal, veuillez contacter SFS au 0826 029 928 de 9h à 18h (coût de l'appel: 0,14 € par minute). Une assistance répondra à vos questions.

Si l'assistance téléphonique détermine la défectuosité du produit, SFS vous communiquera la procédure à suivre. Vous pourrez retourner votre appareil, avec la carte Viaccess d'origine et la télécommande, directement à SFS. Un numéro de retour vous sera communiqué. Vous pourrez également rapporter votre appareil, avec la carte Viaccess d'origine et la télécommande, dans le magasin où vous l'avez acheté. Le magasin contactera SFS.

ZAC «Les Léchères»

199 rue du Nant

74460 Marnaz

• 0,14/min. Depuis une ligne fixe (par Avril 2009)

Figure 2

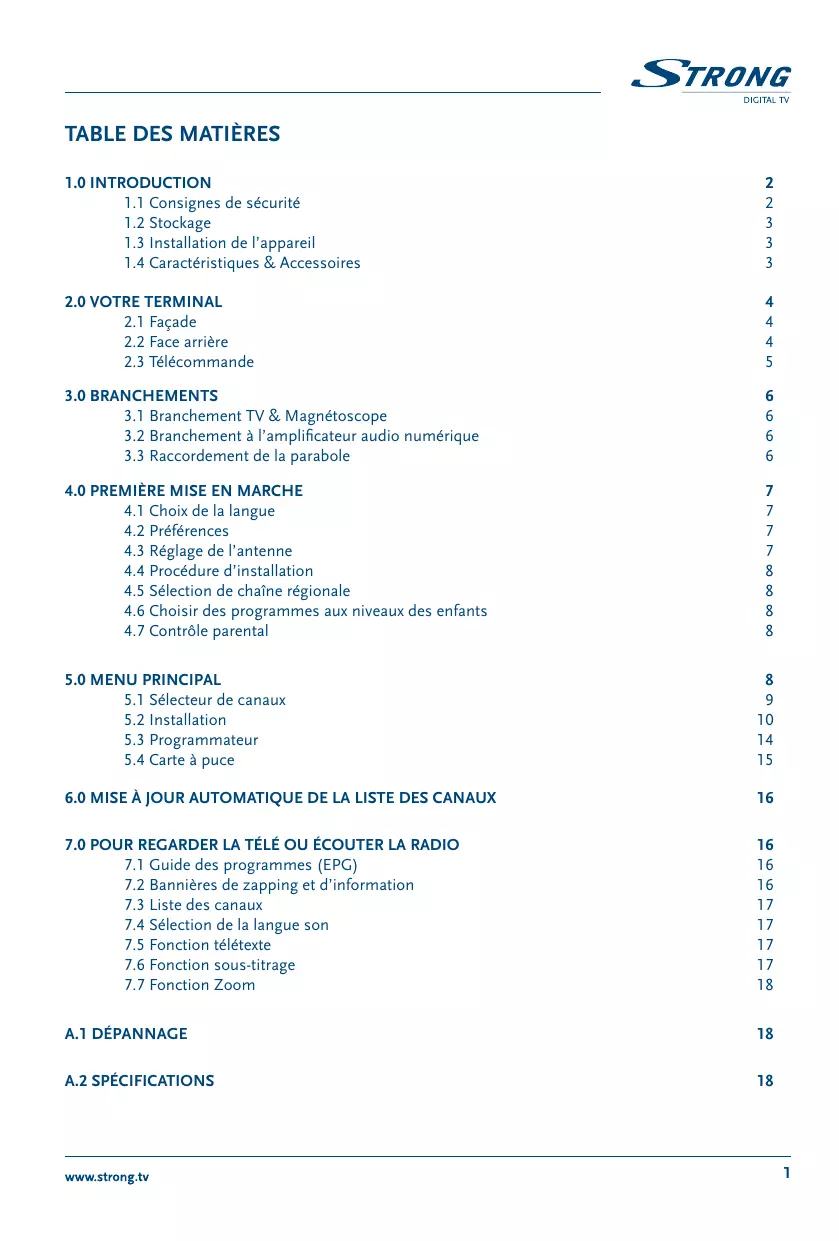

TABLE des matières

1.1 Consignes de sécurité 2 1.2 Stockage 3 1.3 Installation de l'appareil 3 1.4 Caractéristiques & Accessoires 3

2.0 Votre terminal 4

2.1 Façade 4 2.2 Face arrière 4 2.3 Télécommande 5

3.0 Branchements 6

3.1 Branchement TV & Magnétoscope 6 3.2 Branchement à l'amplificateur audio numérique 6 3.3 Raccordement de la parabole 6

4.0 Première mise en MARCHE 7

4.1 Choix de la langue 7 4.2 Préférences 7 4.3 Réglage de l'antenne 7 4.4 Procédure d'installation 8 4.5 Sélection de chaîne régionale 8 4.6 Choix des programmes aux niveaux des enfants 8 4.7 Contrôle parental 8

5.1 Selecteur de canaux 9 5.2 Installation 10 5.3Programmateur 14 5.4 Carte à puce 15

7.0 Pour regarder la télé ou écouter la RADIO 16

7.1 Guide des programmes (EPG) 16 7.2 Bannières de zapping et d'information 16 7.3 Liste des canaux 17 7.4 Sélection de la langue son 17 7.5 Fonction télétexte 17 7.6 Fonction sous-titrage 17 7.7 Fonction Zoom 18

NE PAS installer votre terminal:

Dans une armoire exiguë ou insuffisamment ventilée, directement sur ou sous un autre appareil, ou bien encore sur une surface qui pourrait obstrurer les ouïes d'aération.

NE PAS exposer le terminal et ses accessoires:

■ Aux rayons solaires directs, à la chaleur d'un appareil de chauffage, à la pluie ou à une forte humidité, à des importantes vibrations ou à des chocs qui pourraient l’endommager de façon irrémédiable, ni à des objets magnétiques comme des haut-parleurs, des transformateurs, etc. - Ne pas utiliser de cordon d'alimentation endommagé ; vous pourriez provoquer un incendie ou vous électrocuter. Ne pas toucher le cordon d'alimentation avec des mains mouillées sous peine d’électrocution. Ne jamais ouvrir le capot. L’intérieur de l’appareil abrite des tensions élevées qui peuvent désigner des risques de choc électrique. La garantie est annulée si l’appareil est ouvert. Si l’appareil est inutilisé pendant une longue période, le débrancher du secteur. - Ne pas nettoyer l’appareil avec de l’alcool ni du détergent ammoniacé. Le cas échéant, nettoyer l’appareil avec un chiffon doux et propre humidifié d’eau savonneuse après l’avoir débranché du secteur. Veillez à ce que rien ne pénétre dans les ouïes de ventilation pour ne pas provoquer d’incendie ou de choc électrique. Ne rien poser sur le dessus de l’appareil pour ne pas obstruer les ouïes d’aération et provoquer de surchauffe des composants.

Consignes de sécurité

Ne pas ouvrir le couvercle de l'appareil sous peine de s'exposer à des chocs électriques et d'annuler la garantie. Ne confier l'entretien et la maintenance de l'appareil qu'à du personnel qualifié. Lorsque vous effectuez le branchement des câbles, veillez à ce que l'appareil soit débranché. Attendre quelques secondes après l'arrêt du terminal pour le déplacer ou débrancher un équipement. N'utiliser que des câbles et des rallonges qui soient compatibles avec la puissance absorbée de l'appareil. Vérifier que l'alimentation secteur corresponde à la tension indiquée sur la plaque signalétique située à l'arrière de l'appareil.

Si l'appareil ne fonctionne pas correctement alors que vous avez respecté strictement toutes les instructions de la présente notice, contactez votre revendeur.

1.2 Stockage

Votre appareil et ses accessoires sont conditionnés et livrés dans un emballage conçu pour les protéger contre les chocs électriques et l'humidité. Lorsque vous déballez l'appareil, vérifiez qu'il est complet et conservez l'emballage à l'écart des enfants. Pour transporter l'appareil ou le retourner dans le cadre de la garantie, le remettre dans son emballage d'origine avec ses accessoires. Le non-respect de ces instructions aura pour effet d'annuler la garantie.

1.3 Installation de l'appareil

Nous vous conseillons de faire installer votre appareil par un professionnel. Si vous voulez néanmoins l'installer vous-même, procédez comme suit:

Munissez-vous de la notice d'utilisation de votre téléviseur et de votre antenne. Vérifiez que le cable PERITEL et les éléments extérieurs sont en bon état et que les connexions PERITEL sont correctement boulonnées.

Cette notice vous explique en détail comment installer et utiliser votre Terminal. Les symboles utilisés sont les suivants:

Attention

Signale une mise en garde.

Conseils

Signale une information importante ou utile.

Fait référence à une touche de la télécommande ou du terminal. (caractères gras)

Fait référence à une rubrique du menu affiché. (caractères italiques)

1.4 Caractéristiques & accessoires

19 chaînes de la TNT disponibles par satellite avec TNTSAT Lecteur de carte Viaccess TNTSAT compatible CANAL READY Lecteur Viaccess PC 3.0

Réception de la majorité des chaînes en clair du satellite (19,2° EST) et des autres satellites connectés. Capacité de 4000 canaux 4 listes de chaînes favorites. Affichage en façade du N° de la chaîne et en veille, de l'heure. Zapping ultra rapide, classement automatique des chaînes (conforme au service TNTSAT). Fonction zoom sur écran 8 blocs programmes, pour allumer et éteindre le terminal sur une chaîne prédéfinie (programmation enregistrement). Possibilité d'afficher à la mise en service la première chaîne regardée. Fonction sous-titres et multi langue.

Sortie son numérique coaxiale, pour connexion à une installation home-cinéma - Contrôle parental en fonction du contenu du programme (compatible avec signalétique CSA) Image et son en qualité numérique - Affichage du titre et du niveau de moralité du programme visualisé Guide électronique des programmes, pour afficher le résumé du programme visionné, du programme à suivre et aussi sur 7 jours Installation du menu « étape par étape » Possibilité de modifier son décrochage régional FRANCE 3 mémorisé - Affichage du niveau de signal par chaîne et par émetteur Mise à jour du logiciel embarqué par satellite - Menu simplifié par code de couleurs Terminal inopérant sans carte TNTSAT ou CANAL READY valide insérée - Faible consommation électrique Écologique: chassis acier (recyclable), fonction mise en veille automatique Livré avec une carte TNTSAT valide pour une durée de 4 ans

Accessoires:

Notice d'utilisation 1 télécommande 2x piles (type AAA) 1 Carte service TNTSAT

Remarque: Les piles ne doivent pas être rechargées, démontées, court-circuitées ni mélangées à des piles d'un autre type.

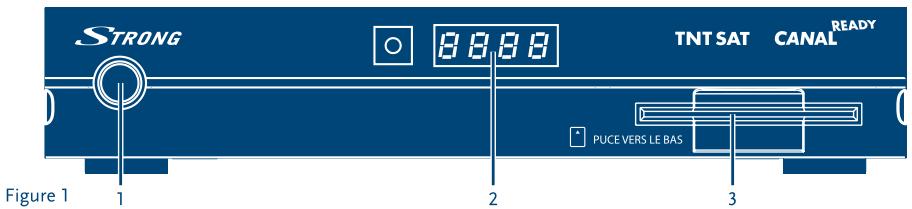

2.1 Façade

Voir Fig. 1

1. Touche de marche/arrêt
2. Afficheur à 4 caractères

En mode VEILLE, affichage de l'heure.

En mode MARCHE, numéro du canal sélectionné.

1. Fente pour carte à puce

Introduire la carte contacts dorés vers le bas pour avoir accès aux chaînes cryptées.

2.2 Face arrière

Voir Fig. 2

1. SAT IN

Permet de raccorder le câble coaxial du convertisseur de fréquences de la parabole.

2. SAT OUT

Permet de connecter un autre terminal (analogique ou numérique).

3. Connecteur TV SCART

Permet de relier votre terminal à votre téléviseur avec un câble péritel.

4. Connecteur VCR SCART

Permet de relier votre terminal à votre magnétoscope avec un câble péritel. Le signal vidéo va ainsi être transmis en boucle au téléviseur via le terminal.

5. Connecteur vidéo RCA

Permet de relier votre terminal à votre téléviseur par un câble RCA.

6. Connecteurs audio (gauche (l) et droit (r)) RCA

Permet de relier votre terminal à votre téléviseur ou à un amplificateur audio analogique par un câble RCA. La fiche rouge correspond au canal audio gauche, et la fiche blanche au canal droit.

7. Sortie audio numérique s/pdif

Sortie coaxiale permettant de raccorder votre terminal à l'entrée de votre ampli audio numérique.

8. Câble d'alimentation

Votre terminal fonctionne avec une alimentation de 100 240V CA (auto-réglable),

50/60 Hz ± 5%. Vérifiez que votre alimentation secteur réponde à ces caractéristiques avant de brancher votre terminal dans la prise murale.

2.3 Télécommande

Mise en marche/arrêt du terminal.

Coupe la sortie son du terminal.

AV Augmente/diminue le niveau du volume du terminal.

AV Passage du mode TV au mode AV.

AUDIO Affiche la liste des langues audio disponibles pour le canal regardé.

P-/P+ Change le programme pour le programme précédent/suivant en l'absence de menu.

MENU Affiche le menu principal.

INFO Affiche les informations sur le canal en cours.

SORTIE Permet de quitter le menu ou sous-menu et annule la fonction en cours, le cas échéant.

Augmente/diminue le niveau sonore en l'absence de menu. Modifie les valeurs de réglage pour la rubrique de menu sélectionnée.

Change le programme pour le programme précédent/suivant en l'absence de menu. Dans un menu, déplace le curseur vers le haut/le bas.

OK Valide la rubrique de menu en surbrillance. En l'absence de menu, affiche la liste courante des canaux.

RCL Revient au canal précédent.

PAUSE Interrompt la sortie vidéo.

Sous-titrage Affiche la liste des langues de sous-titrage disponibles pour le canal en cours.

TEXT Affiche la page de teinte, le cas échéant. Affiche la liste des langues de teinte disponibles pour le canal en cours.

LIST Affiche la liste des groupes de canaux.

TV/R Bascule entre les modes TV et RADIO.

EPG Affiche le guide des programmes sans menu.

0-9 Contrôle des touches et changement de chaîne direct.

SAT Affiche la liste des satellites installés

ZOOM Zoom à 200 % ou 300 %.

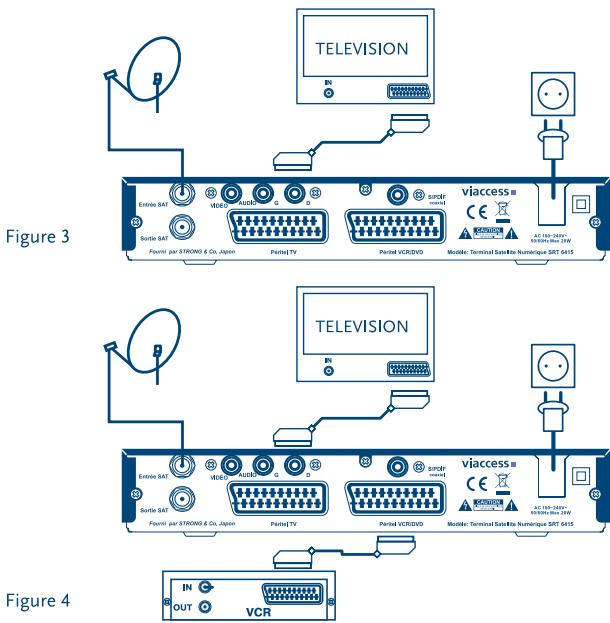

Branchement de base avec un câble péritel.

Voir Fig. 3

1. Relier le signal satellite du convertisseur de fréquences (LNB) au connecteur SAT IN.
2. Raccorder le connecteur TV SCART situé à l'arrière du terminal au connecteur SCART IN (entrée péritel) de votre téléviseur.

Branchement avancé du terminal au téléviseur et au magnétoscope.

Voir Fig. 4

1. Relier le signal satellite du convertisseur de fréquences (LNB) au connecteur SAT IN.
2. Raccorder le connecteur TV SCART situé à l'arrière du terminal au connecteur SCART IN (entrée péritel) de votre téléviseur.

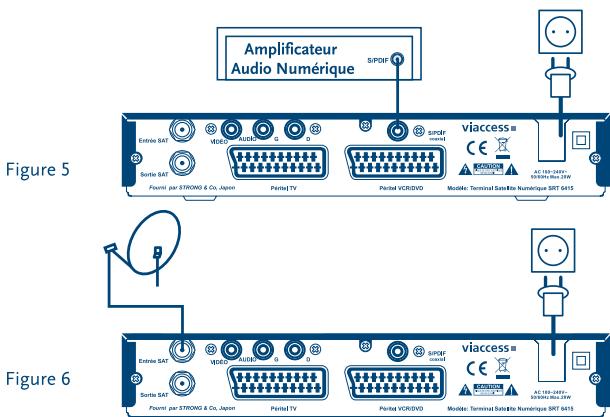

3.2 Branchement à l'amplificateur audio numérique

Raccorder le connecteur S/PDIF situé à l'arrière du terminal à l'entrée correspondante de votre ampli

Voir Fig. 5

Raccordement de la parabole à votre terminal

Voir Fig. 6

Votre parabole doit être dirigée sur le satellite ASTRA à 19.2° Est. Demandez à votre revendeur d’orienter votre parabole sur ce satellite. Branchez un câble coaxial entre votre convertisseur LNB et le connecteur SAT IN de votre terminal.

Si vous raccordez votre terminal à un réseau de distribution local existant, vérifiez sur chaque entrée DiSEqC le satellite ASTRA 19.2°E est connecté.

Si vous connectez le terminal sur votre signal de réception existant – vérifiez sur quel connecteur DiSEqC cette année ASTRA 19.2 est connectée.

4.0 Première mise en MARCHE

Vérifiez que le terminal est correctement branché au téléviseur et à la parabole et que le signal est de bonne qualité. En cas de doute, consultez votre revendeur local, qui vérifie votre installation et le signal satellite. Vérifiez que la prise du terminal est bien branchée dans la prise murale. Insérez la carte service TNTSAT. Mettez le terminal en marche. L'assistant d'installation apparait à l'écran s'il s'agit de la première mise en marche.

Nous vous conseillons de suivre les étapes pas à pas. Cela vous facilitera la configuration du système et l'installation des canaux.

4.1 Choix de la langue

Sélectionnez la langue d'affichage à l'aide des touches ▲▼ et appuyez sur OK pour confirmer. Le menu ASSISTANT D'INSTALLATION s'affiche. Il vous indique quelles touches de fonction utiliser pendant l'installation. Après avoir lu les informations, cliquez sur OK pour continuer.

4.2 Préférences

Dans ce menu, vous pouvez choisir le format TV, le format de l'image et la langue des sous-titres et de l'audio. Une fois votre choix effectué, appuyez sur OK pour confirmer et continuer l'installation.

4.3 Réglage de l'antenne

Votre parabole doit être dirigée sur le satellite ASTRA à EST. Si un commutateur DiSEqC est monté entre le convertisseur de fréquences et le terminal, sélectionner l'entrée correspondante. Le cas échéant, régler progressivement la position de la parabole jusqu'à ce que les barres indiquant la puissance et la qualité du signal deviennent vertes ou jaunes.

Essayer d'obtenir une puissance et une qualité de signal optimales. Lorsque le signal ne peut plus être amélioré, fixer la parabole en position et appuyer sur la touche OK de la télécommande pour lancer la recherche de canaux.

Remarque: Des barres indicatrices de puissance/qualité de signal de couleur rouge et hautes indiquent que votre parabole est dirigée sur le mauvais satellite.

4.4 Procédure d'installation

Si le terminal est connecté à une installation individuelle, il cherchera et sauvegardera les chaînes du bouquet TNTSAT. Cette opération prendra moins d'une minute.

4.5 Sélection de chaîne régionale

Lorsque le terminal a détecté et enregistré les chaînes de la TNT disponibles par satellite avec le service TNTSAT, il vous sera demandé de sélectionner votre chaîne régionale préférée à partir des bouquets de chaînes régionales disponibles. Le terminal affichera une liste de chaînes régionales disponibles pour chaque bouquet. Sélectionnez la chaîne régionale de votre choix à l'aide des touches ▲▼ et appuyez sur OK pour confirmer. Vous devrez sélectionner votre chaîne régionale préférée pour chaque bouquet. Le programme régional de la chaîne sera le seul disponible lors du décrochage régional. Si vous souhaitez conserver la version nationale de la chaîne, sélectionnez la 1ère chaîne du bouquet. Vous pouvez modifier votre choix de chaîne régionale dans le menu «réglage système» «chaîne régionale».

4.6 Choisir des programmes aux niveaux des enfants

Certains programmes diffusés ne sont pas destinés aux enfants. Sélectionnez un groupe d'âge depuis la liste affichée de façon à activer le verrouillage parental afin d'empêcher les enfants de visionner un programme qui n'est pas dans leur tranche d'âge.

4.7 Contrôle parental

Au terme de la première installation, vous devez rentrer et confirmer votre code PIN. Il n'est pas possible d'utiliser le code PIN "0000". Utilisez les touches numériques pour entrer le code PIN.

Une fois que toutes les étapes de l'installation ont été effectuées, le terminal se commutera sur la chaîne 1 de la liste. Une carte d'accès au service TNTSAT valide doit être insérée pour regarder les programmes cryptés.

5.0 MENU principal

Les principaux réglages et fonctions de votre terminal se trouvent dans le Menu principal. Le menu principal compte des sous-menus : «Classement», «Installation», «Programmateur» et «Carte à puce». Appuyer sur la touche MENU quand le menu est désactivé pour afficher le MENU PRINCIPAL.

5.1 Sélecteur de canaux

À l'écran MENU PRINCIPAL, Sélectionner HAUT/BAS pour sélectionner le «Classement» et appuyer sur OK ou pour accéder au menu «Classement», qui se compose des sous-menus «Trier les chaînes», «Ajouter aux favoris» et «Editer les chaînes».

5.1.1 Trier les canaux

Ce menu permet de classer les canaux à un emplacement spécifique. Cette fonction concerne uniquement les canaux qui ne font pas partie du service TNTSAT (c'est-à-dire dont le nombre est supérieur à 1000). Il est interdit à l'utilisateur de modifier l'ordre des chaînes de la TNT disponibles par satellite avec le service TNTSAT.

Le classement des canaux dans un groupe de préférences est autorisé pour tous les canaux.

Le tri des chaînes dans les listes des autres satellites est autorisé pour toutes les chaînes. Choisir le canal à déplacer à l'aide des touches ▲▼ ▲▶ ou entrer directement son nombre par les touches numériques de la télécommande. Appuyez sur OK pour confirmer la sélection. Vous pouvez alors désirer le nouvel emplacement du canal à l'aide des touches ▲▼ ▲▶ ou des touches numériques de la télécommande.

Appuyez sur OK pour confirmer la nouvelle position du canal. Répétez l'opération pour tous les canaux que vous souhaitez déplacer. Pour enregistrer le nouvel ordre des canaux, appuyez sur la touche JAUNE (Enregistrer) ou BLEUE (Sauvegarder et quitter).

Remarque:

L'ordre des canaux n'est modifié que dans la liste sélectionnée. Changer l'ordre des canaux dans une liste ne modifie pas l'ordre des canaux d'une autre liste. Par exemple, changer l'ordre dans la liste «Tous les canaux» ne modifie pas celui de votre liste de préférences, et inversement.

5.1.2 Ajouter aux favoris

Accédez à ce menu pour établir la liste de vos canaux favoris. Sélectionnez les canaux à l'aide des touches ▲▼. Sélectionnez le groupe où ajoutez le canal sélectionné à l'aide des touches ▲▶.

Appuyez sur OK pour sélectionner/désélectionner un canal dans le groupe des préférences.

Pour renommer un groupe de préférences, appuyez sur la touche ROUGE, sélectionnez le groupe à renommer et appuyez sur OK. Le clavier s'affiche à l'écran. Pour effacer le nom du groupe, sélectionnez le symbole Retour arrière («) et appuyez sur OK. Pour entrer un nouveau nom, sélectionnez les touches

Pour sélectionner les caractères et appuyez sur OK pour saisir le caractère sélectionné.

Appuyez sur la touche ROUGE pour enregistrer le nouveau nom ou sur la touche VERTE pour ignorer les changements.

5.1.3 Éditer les chaînes

Depuis ce menu, vous pouvez supprimer des canaux et verrouiller l'accès à certains canaux.

Appuyez sur la touche ROUGE pour sélectionner le canal à supprimer. Pour désélectionner un canal, sélectionnez-le et ré-appuyez sur la touche ROUGE. Le ou les canaux ne seront définitivement supprimés que lorsque vous aurez appuyé sur la touche JAUNE (Enregistrer) ou BLEUE (Sauvegarder et quitter).

Attention:

Après appui sur ces touches, le ou les canaux sont supprimés de toutes les listes. Pour annuler l'opération de suppression, vous pouvez appuyer sur la touche Quitter. Le message «Voulez-vous enregistrer les données?» s'affiche. Appuyez sur Quitter pour annuler les changements ou sur OK pour les confirmer.

Remarque : la fonction supprimer ne concerne pas les chaînes de la TNT disponibles par satellite avec le service TNTSAT. Vous ne pouvez supprimer que les canaux dont le nombre est supérieur à 1000.

Verrouillage

Cette fonction permet de bloquer l'accès à certains canaux. Appuyez sur la touche VERTE pour verrouiller/déverrouiller les canaux de votre choix. Les canaux verrouillés sont repérés par un symbole «cadenas». Pour pouvoir regarder une chaîne verrouillée, vous devrez saisir votre code PIN. Le canal est verrouillé dans toutes les listes.

5.2 Installation

Le menu Installation renferme les sous-menus suivants :

Installation rapide» - permet de mettre à jour rapidement la liste des chaînes de la TNT disponibles par satellite avec TNTSAT.

pour configurer les canaux d'Astra.

vous permet de changer les réglages des satellites préprogrammés ou d'ajouter de nouveaux satellites.

«Réglage Antenne»

«Réglage système»

permet de configurer les paramètres.

permet de configurer les paramètres système comme la langue d'affichage à l'écran, le mode de sortie vidéo, l'horloge ou la mise à jour logicielle via le satellite.

Verrouillage parental

pour définir un code PIN et bloquer l'accès au

5.2.1 Installation rapide

Sélectionnez cette rubrique et appuyez sur la touche OK.

La procédure d'installation rapide mettra à jour la liste des chaînes TNTSAT. Cette procédure n'est normalement pas nécessaire car le terminal vérifie la disponibilité de nouvelles mises à jour à chaque mise en marche.

Dans ce menu vous pouvez sélectionner le mode d'installation.

Le mode individuel est le mode par défaut et il doit être utilisé quand le terminal est connecté à une parabole individuelle.

Si vous passez d'un mode à l'autre, un message d'advertisement apparaîtra afin de vous demander confirmation, si vous confirmez toutes les chaines préalablement installées seront supprimées.

Pour procéder à l'installation des chaînes dans le mode désiré, appuyez sur la touche ROUGE.

5.2.2 Réglage des chaînes

Ce menu vous permet de configurer les canaux de satellite en différents modes.

Satellite :

Sélectionnez un satellite à partir d'une liste. Utilisez les touches « » pour sélectionner un satellite ou appuyez sur OK pour afficher une liste de satellites.

Type de convertisseur:

Indiquez le type de convertisseur de fréquence utilisé. Pour changer les paramètres du convertisseur, appuyez sur OK après avoir mis en évidence cette rubrique. Pour plus de détails sur la configuration des convertisseurs, voir le point 5.2.3 ci-dessous.

Répéteur:

mettre en évidence la rubrique et appuyer sur OK. La liste des répéteurs s'affiche sur la droite de l'écran. Vous pouvez utiliser un répéteur pour vérifier la puissance et la qualité de réception du signal. La liste des répéteurs renferme les dispositifs prédéfinis.

Recherche réseaux:

Si cette rubrique est sur « OFF », le terminal cherche les chaînes disponibles sur la liste des transpondeurs préréglés du satellite sélectionné. Si cette rubrique est sur « ON », le terminal cherche les chaînes disponibles sur tous les transpondeurs, cette option permet de rechercher les nouvelles chaînes apparues sur le satellite.

Une fois tous les réglages paramétrés, vous pouvez commencer la recherche des chaînes.

Appuyez sur la touche ROUGE pour installer les chaînes de tous les transpondeurs du satellite

Appuyez sur la touche VERTE pour installer les transpondeurs sélectionnés dans la rubrique transpondeur.

Appuyez sur la touche JAUNE pour installer les chaînes manuellement de transpondeur spécifique ou pour rechercher une chaîne seule à l'aide du PID audio et vidéo.

Remarque : pendant la recherche de canaux, le terminal ne trouve et n'enregistre que les canaux en clair. La configuration de canaux cryptés ne figurant pas sur l'offre accessible grâce à la carte à puce est impossible.

Ce menu permet d'éditer le nom, l'angle, la position, les transpondeurs des satellites et d'ajouter de nouveaux satellites.

La touche ROUGE - Permet d'éditer les propriétés du satellite sélectionné.

La touche VERTE - Permet d'ajouter un nouveau satellite.

Les fonctions « éditer » un satellite existant ou « ajouter » un nouveau satellite sont identiques.

Nom:

Appuyez sur la touche OK pour éditer le nom du satellite. Un clavier apparaitra à l'écran. Pour effacer le nom en cours, utilisez le symbole « » et appuyez sur OK. Pour entrer un nouveau nom, sélectionnez les lettres à l'aide des touches et appuyez sur OK. Appuyez sur la touche ROUGE pour sauvegarder ou appuyez sur EXIT pour annuler et sortir.

Angle:

Entrez les valeurs de la position orbitale du satellite à l'aide des touches numérotées.

Tableau des transpondeurs:

appuyez sur OK pour accéder au menu d'édition des transpondeurs. Editez les paramètres du transpondeur sélectionné à l'aide de la touche ROUGE

Ajoutez un nouveau transpondeur à l'aide de la touche VERTE. Supprimez le transpondeur sélectionné à l'aide de la touche JAUNE. Sauvegardez avec la touche JAUNE et sauvegardez et sortez avec la touche BLEUE.

5.2.4 Réglage parabole

Ce menu est destiné à configurer les paramètres de l'antenne parabolique.

Numéro de parabole : Avec les touches « Sélectionnez le numéro de parabole, cela permet de faire le lien entre les réglages de la parabole et les satellites du menu réglage des chaînes.

Type convertisseur : Sélectionnez le type de convertisseur à l'aide des touches «. Si vous désirez le type "personnalisé", vous devez entrer dans la rubrique Fréquences OL la fréquence de l'oscillateur local.

Fréquences OL "personnalisé". Appuyez sur la touche OK et saisissez dans la fenêtre qui apparaît la valeur souhaitée à l'aide des touches numériques.

Contrôle de bande autre que "universal". Sélectionnez la valeur désirée à l'aide des touches «. Réglez sur Auto pour que le terminal sélectionne automatiquement la bande en envoyant le signal de commande 22kHz. Réglez sur ON pour que le terminal génère le signal de commande 22kHz en continu, ou sur OFF pour désactiver le signal de commande.

Contrôle de polarisation : Sélectionnez la valeur désirée à l'aide des touches «▶». Réglez sur Auto pour que le terminal contrôle automatiquement la polarisation. Réglez sur 13 ou 18 V pour que le terminal alimenter le convertisseur avec la puissance sélectionnée, ou sur OFF pour désactiver l'alimentation du convertisseur.

Type de commutateur : pour sélectionner le type de commutateur présent sur votre installation. Sélectionnez "Aucun" s'il n'y a pas de commutateur sur votre réseau.

Entrée commutateur : indiquez le numéro de l'entrée à laquelle est connecté le convertisseur.

5.2.5 Réglage système

Dans ce menu, vous pouvez configurer des paramètres comme la Langue, les Réglages TV/magnéto, l’Affichage à l’écran et l’Heure.

À partir de ce menu, vous pouvez aussi, modifier le besoin de la chaîne régionale dans le sous-menu «Chaîne régionale», obtenir des informations sur la version du logiciel installé et partager à une réinitialisation «Réglages usine».

Choix de langue

Sélectionne la langue du menu, de l'audio et des sous-titres. Mettre en évidence la rubrique souhaitée à l'aide des touches ▲▼▲▶ et appuie sur OK pour confirmer.

Réglages tv/vcr

Déplacez le CURSEUR sur la rubrique souhaitée à l'aide des touches ▲▼◀▶ pour sélectionner la norme TV (PAL, SECAM ou Auto), le recadrage (format cinéma ou télévision), le format TV (4:3 ou 16:9) et le mode péritel (RGB ou CVBS), puis sur OK pour confirmer.

Réglage OSD

Réglez la durée de la bannière d'information (le temps d'affichage de la bannière à l'écran) et le niveau de transparence du menu, déplacez le curseur sur la rubrique souhaitée à l'aide des touches ▲▼◇ et confirmez par OK.

Réglage des heures

Si l'organisme de radiodiffusion vous fournit le GMT, vous pouvez l'utiliser pour régler l'heure, ou bien le faire par vous-même. Si l'utilisation du GMT est sur ON et le fuseau horaire sur AUTO, l'heure est réglée automatiquement et votre terminal adoptera automatiquement les heures d'été et d'hiver. Si le fuseau horaire n'est pas sur GMT, vous devez définir le décalage par rapport au GMT et définir manuellement ON ou OFF pour l'heure d'été.

Si l'utilisation du GMT est sur OFF, les rubriques Réglage de la date et Réglage de l'heure s'affichent pour que vous puissiez régler la date et l'heure manuellement.

Mise en veille automatique :

Cette fonction commutera le terminal sur veille lorsque celui-ci ne reçoit pas d'ordre sur une durée donnée. Lorsque cette fonction est réglée sur OFF, elle est désactivée. SVP sélectionnez la durée d'inaction souhaitée avant que le terminal commute en veille ou sélectionnez OFF pour désactiver.

Remarque: Lorsque l'utilisation du GMT est sur OFF, le réglage de la date et de l'heure disparaît en cas de coupure du terminal de l'alimentation secteur, et vous devez les régler à nouveau.

Affichage de l'heure:

Sélectionnez «Veille uniquement» pour afficher l'heure sur la façade de l'appareil que lorsqu'il est en mode veille. Sélectionnez «Toujours» pour afficher l'heure sur la façade de l'appareil quel que soit le mode dans lequel il se trouve. Dans ce cas, le numéro de canal ne s'affiche pas sur la façade.

Chaîne régionale

Ce menu vous permet de modifier votre choix de chaîne régionale. Le terminal affichera une liste de chaînes, qui proposent un décrochage régional. À l'aide des touches ▲▼ sélectionnez l'offre de votre choix et appuyez sur OK pour confirmer, ensuite à l'aide des touches ▲▼ sélectionnez la chaîne

régionale de votre choix et appuyez sur OK pour confirmer. La chaîne nationale correspondante au bouquet de chaînes régionales est toujours la chaîne #1.

Information

Affichage des informations concernant la version du logiciel installé dans le terminal. Remise à zéro usine

Réglage usine

Efface tous les paramètres utilisés et les canaux installés. Le terminal redémarre avec le menu Assistant d'installation.

5.2.6 Verrouillage parental

Dans ce menu, vous pouvez définir le niveau de moralité et activer/désactiver le verrouillage des menus et des chaînes. Vous pouvez aussi changer le code PIN du terminal.

Niveau de moralité:	Certaines émissions ne sont pas destinées aux enfants. Choisissez un groupe d'âges dans la liste proposée afin que le contrôle parental empêche vos enfants de regarder des programmes qui ne correspondent pas à leur tranche d'âge. Si le contenu du programme est destiné à une catégorie d'âge supérieur à celle qui est autorisée dans le terminal, il faudra entre un code PIN avant de pouvoir acceder à l'émission en direct.
Verrouillage du menu:	quand cette option est activée, vous devez enter un code PIN pour pouvoir acceder aux fonctions du menu principal. Vous pouvez ainsi empêcher que d'autres personnes que vous-meme changent les régliages du terminal.
Verrouillage des canaux:	quand cette option est activée, vous devez enter un code PIN pour pouvoir acceder à l'audio et à la video des canaux verrouillés (pour savoir comment verrouiller les chaînes, voir le point 5.1.3, Modifier les canaux). Lorsque cette option est désactivée, vous n'avez pas à entrer de code PIN pour pouvoir acceder à l'audio et à la video des canaux verrouillés.

Si vous souhaitez modifier le code PIN du terminal, SVP suivez les étapes ci-dessous.

Déplacez le focus sur la rubrique Code PIN en cours et entrez-le, ensuite entrez le nouveau Code PIN et confirmez-le.

5.3 Programmateur

Vous pouvez programmer l'horloge pour que le terminal effectue certaines actions comme la mise en marche ou en veille.

Bloc programme:

Etat:

le sélectionner à l'aide des touches

Activez ou désactivez l'horloge sélectionnée à l'aide des touches. Lorsque l'horloge est activée, les autres options peuvent être sélectionnées.

Action:	vous avez le choix entre:
«On»:	Le terminal se met en marche à la date et à l'houre indiquée.
«Durée»:	Le terminal se met en marche à la date et à l'houre indiquée, diffuse la chaîne et s'arrête au bout de la durée programmée.
«Arrêt»:	Le terminal s'arrête à la date et à l'houre indiquée.
Cycle:	Vous pouvez définir le cycle de l'action définie en mode horloge (une fois, quotidien ou hebdomadaire).
Date ou jour de début:	Vous pouvez définir la date ou le jour de la semaine ou débutera l'action programmée. Appuyez sur OK pour afficher le calendrier ou les jours de la semaine.
Heure de début:	Saisissez l'heure de début de l'action à l'aide des touches numériques.
Durée:	A l'aide des touches numériques, entrer la durée de visionnage de la chaîne quand le mode Horloge est régé sur «Durée».
Nom du canal:	Appuyez sur la touche OK pour afficher la liste des canaux et à l'aide des touches ▲▼□, sélectionnez le canal à afficher lors du déclenchement programme du terminal. Vous pouvez désoir entre télé et radio à l'aide de la touche TV/R.

5.4 Carte à puce

Quand la carte est en place, vous pouze acceder à ce menu pour obtenir les informations sur l'activation des droits de la carte, GERER les échéances et le code PIN.

Niveau de moralité:	Un certain contenu de programme n'est pas prévu pour des enfants. Choisissez un âge entre 0 et 15. Le niveau de moralité correspond à lâge de l'enfant en diminuant de 3 ans. Par exemple vous avez un enfant de 6 ans, dans ce cas vous doivent avoir choisis 3 comme niveau de moralité. Si vous enfant a 10 ans -Choisissez 7 niveau de moralité.
Boîte de message:	dans ce menu vous pouvez dire les messages qui sont envoyés par l'opérateur.
Modifier le code PIN:	permèt de modifier le code Pin de la carte. Il faut saïrir le code existant (ancien), puis entrez confirmérer le nouveau.
Consultation droit:	Dans ce menu, vous pouvez vérifier l'adresse unique de votre carte à puce et vérifier le statut de vos droits.
Identification STB:	l'information de ce menu pourrait être nécessaire quand vous appelez le centre d'appel. Vous pouze obtenir, l'adresse unique de votre carte, la version du système inclus par Viaccess, le nombre de série de votre terminal, la version de logiciel et la version de chargeur installée dans votre terminal ainsi que la version du matériel.

Remarque: Le code PIN de la carte peut être différent de celui du terminal. Dans le menu Carte à puce, vous devez utiliser le code de la carte.

6.0 Mise à jour automatique de la LISTE des CANAUX

Votre terminal peut mettre automatiquement à jour la liste des chaînes de la TNT disponibles par satellite avec le service TNTSAT lors du passage de la veille au mode marche. Si le service TNTSAT met à jour la liste des canaux, le terminal vous demande de confirmer la mise à jour. Pour toujours avoir les dernières chaînes proposées, vous nevez confirmer la mise à jour.

La liste des chaînes se met à jour automatiquement si vous remplacez la carte service TNTSAT par une carte CANAL READY.

7.1 Guide des programmes (EPG)

L'EPG affiche le programme des émissions pour la chaîne en cours. La disponibilité de l'EPG dépend de l'organisme de diffusion ; le guide peut donc ne pas être disponible pour toutes les chaînes.

En mode visualisation, appuyez sur le bouton EPG, le menu d'EPG apparaitra.

L'écran se divise en 3 parties principales : sur le côté gauche, vous trouvez la liste des chaînes, sur le côté droit - la liste des programmes et en partie inférieure un texte qui fournit une description courte, ainsi que l'heure de début et de fin du programme.

Choisir la chaîne dans la liste à l'aide des touches ▲▼.

Pour naviguer entre liste des chaînes et liste des programmes, utilisez les touches

Liste des programmes:

Choisir le programme à l'aide des touches ▲▼.

Sélectionner le jour suivant/précédent du programme à l'aide des touches ROUGE/VERTE.

Pour naviguer entre liste des chaînes et liste des programmes, utilisez les touches

La touche JAUNE permet d'afficher davantage d'informations sur l'émission.

Programmez l'horloge pour le programme sélectionné à l'aide de la touche BLEUE.

Dans les détails du programme:

Faire défiler les informations à l'aide des touches ▲▼.

Pour revenir à la liste des programmes, appuyez sur EXIT.

7.2 Bannières de zapping et d'information

La bannière de zapping s'affiche automatiquement chaque fois que vous changez de chaîne en mode normal. Elle renseigne sur le nom du satellite, la date et l'heure, le nombre de canal et le nom de l'émission en cours, le programme et sa date d'échéance. La durée d'affichage de la bannière de zapping peut être modifiée dans le menu de configuration système – Réglage de l'affichage à l'écran.

Pour afficher la bannière d'information, appuyer sur INFO.

En plus de la bannière de zapping, elle renseigne sur la prochaine émission et son programme, l'existence du sous-titrage et du télétexte sur la chaîne en cours, le mode son, l'existence du son numérique.

La bannière d'information peut basculer entre mode étendu et signal par appui sur la touche ROUGE (étendu) et VERTE (signal). En mode étendu, un bref résumé (s'il existe) du programme en cours peut être affiché. En mode Signal, les informations qui s'affichent sont d'ordre technique : paramètres du répéteur, PID audio et vidéo du canal en cours, puissance et qualité du signal.

7.3 Liste des canaux

Pour appeler à l'écran la liste des canaux en cours, appuyer sur OK en mode Visualisation.

Sélectionnez le canal à l'aide des touches ▲▼ △ et appuyer sur OK pour passer en mode Visualisation plein écran.

Tri alphabétique rapide

Appuyer sur la touche ROUGE (tri) pour trier les canaux dans l'ordre alphabétique. L'alphabet s'affiche sur la droite. Sélectionnez la première lecture de la chaîne recherche et appuyer sur OK.

7.4 Sélection de la langue son

Appuyez sur la touche AUDIO de la télécommande.

À l'aide des touches ▲▼, sélectionnez dans la liste la langue souhaitée pour le son. À l'aide des touches ▲▶, sélectionnez la voie pour le son : gauche, droite ou stéréo. Appuyez sur OK pour confirmer la sélection.

7.5 Fonction télétexte

En mode Visualisation des chaînes, appuyez sur la touche TEXTE. Si le télétexte est disponible en plusieurs langues, sélectionnez la langue de votre choix dans la liste.

7.6 Fonction sous-titrage

En mode Visualisation des chaînes, appuyez sur la touche SOUS-TITRE. La liste des langues de sous-titrage disponibles s'affiche à l'écran.

Après sélection de la langue, apparait l'information additionnelle montrée comme [N], [M], [DVB].

[N] signifie des sous-titres pour les personnes ayant une audition normale

[M] signifie des sous-titres pour les personnes malentendantes ou ayant une audition faible

[DVB] signifie des sous-titres en format numérique. Ce type de sous-titres affiché sur l'écran utilise une police facilement lisible.

Décider la langue à l'aide des touches « » et confirmer par OK. Pour désactiver le sous-titrage, désélectionner OFF dans la liste de langues.

7.7 Fonction zoom

En mode Visualisation des chaînes, appuyez sur la touche ZOOM. Un cadre s'affiche en superposition. Pour le déplacer, utilisez les touches ▲▼ et ⊥▶. Pour élargir le cadre, ré-appuyez sur la touche ZOOM. Appuyez sur OK pour confirmer la fonction ZOOM. Pour désactiver la fonction ZOOM, appuyez sur QITTER.

A.1 dépannage

Un dysfonctionnement du terminal peut avoir de multiples causes. Vérifiez l'appareil comme indiqué ci-dessous. S'il ne fonctionne toujours pas correctement après contrôle, contactez votre revendeur. Ne pas ouvrir le capot du terminal, cela peut être dangereux.

Symptôme	Cause	Recours
Les LED de la façon ne s'allument pas.	Le cordon d'alimentation n'est pas branché.L'interrupteur de la face arrêté est en position OFF.	Vérifiez que le cordon d'alimentation est bien branché dans la prise murale.Vérifiez que l'interrupteur de la face arrêté est en position ON.
Pas d'image ou de son.	Mauvais branchement de la sortie Audio/Viséo du terminal au téléviseur.	Branchez correctement la sortie A/V du terminal au téléviseur.
	Son coupé.	Appuyez sur la touche SOURDINE.
	TV hors tension.	Allumez le téléviseur.
Pas d'image.	Le terminal ne recoit pas de signal.	Vérifiez le cable d'antenne; le replacer ou resserrez sa connexion au terminal.
	Valeurs incorrectes pour certains paramètres du tuner.	Dans le menu Installation, régler correctement les valeurs des paramètres du tuner.
	Mauvaise orientation de la parabole.	Vérifiez la puissance du signal et orientez correctement la parabole.
La télécommande ne fonctionne pas.	Il n'y a pas de piles dans la télécommande, ou les piles sont à plat.	Vérifiez que les piles soient correctement insérées dans la télécommande. Vérifiez les piles ; si elles sont à plat, les replacer.

Modulation par déplacement de phase quadrivalente

Vitesse de saisie 2~45 Ms/s

Signaux SCPC ou MCPC depuis les bandes satellites KU

Sortie vidéo

Niveau de profil MPEG-2 MP@ML

Vitesse d'entrée 60 Mo/s max.

Résolution vidéo 720 x 576 (PAL & SECAM)

Rapport hauteur/largeur 4:3,16:9

Sortie audio

MPEG-1 layer I et II, MPEG-2

Cadence d'échantillonnage 32,44.1,48 kHz

Modes Stéréo, Canal double

Syntoniseur

Frontal DVB-S

Gamme des fréquences d'entrée 950~2150 MHz

Niveau d'entrée RF -25 ~ -65 dBm

Puissance LNB 13,5/18,5 V DC (+/- 5%), 400 mA max., protection contre les surcharges

Versions DiSEqC 1.0

Mémoire et système

Processeur STi5189 @ 350 MHz

Mémoire flash 4 Mbytes

DDR SRAM 64 Mbytes

Connecteurs

Entrée SAT; Sortie SAT

2 péritel TV (RGB, CVBS)/VCR (CVBS)

3 RCA (Audio G et D, Video)

S/PDIF Sortie coaxiale

Données générales

Gamme des tensions d'entrée 100 - 240 V AC 50/60 Hz

Consommation 20 W max, typ. 8 W

Consommation en veille 2.00 W

Température de fonctionnement 0^ C +40^ C

Température de stockage -30°C ~ +80°C

Gamme des humidités de fonctionnement

10 - 85 %, RH, Non condensé

Taille (LxDxH) en mm 230×160×45

Poids 0,75 kg

Produit exclusivement destiné à la vente en France métropolitaine, Corse compris pour une exploitation en France métropolitaine, Corse comprise.

Le terminal est conforme à la norme EN 60065.

STRONG déclaré que ce point est conforme aux exigences de base et aux autres dispositions et directives applicables CE 2004/108/EEC et 73/23EEC RoHS 2002/95EEC

Sujet à modification. En conséquence de la recherche et du développement continu, les spécifications techniques, le design et l'apparence du produit peuvent changer. ASTRA est une marque déposée de SES ASTRA, TNTSAT est une marque de CANALSAT, Viaccess est une marque de Viaccess, tous les autres produits sont des marques ou des marques déposées de leurs propriétaires respectifs.

© STRONG 2010. Tous droits réservés. 04/2010

14 octobre 2010 13:49
