Type d'appareil	Lave-linge lavante-séchante
Capacité de lavage	Non précisé
Capacité de séchage	Non précisé
Programmes disponibles	Multiples programmes de lavage et séchage
Fonctions spéciales	Sélection de la température, sélection du séchage, fonctions personnalisées
Type de chargement	Chargement frontal
Écran d'affichage	Non précisé
Consommation d'eau	Non précisé
Consommation d'énergie	Non précisé
Vitesse d'essorage	Non précisé
Système d'équilibrage	Oui
Type de tambour	Non précisé
Nettoyage automatique	Nettoyage du lave-linge et du tiroir à produits lessiviels
Sécurité	Sécurité générale, mise au rebut
Assistance	Disponible

FOIRE AUX QUESTIONS - ARMXXL125 HOTPOINT

Comment réinitialiser mon HOTPOINT ARMXXL125 ?

Pour réinitialiser votre appareil, débranchez-le de la prise électrique pendant environ 5 minutes, puis rebranchez-le.

Que faire si mon appareil ne démarre pas ?

Vérifiez que l'appareil est correctement branché et que la prise fonctionne. Assurez-vous également que la porte est bien fermée.

Pourquoi mon appareil fait-il du bruit pendant le fonctionnement ?

Des bruits peuvent se produire en raison de la rotation des ventilateurs ou de l'eau qui circule. Si le bruit est anormalement fort, vérifiez que rien ne bloque les pales du ventilateur.

Comment nettoyer le filtre de mon HOTPOINT ARMXXL125 ?

Retirez le filtre et rincez-le à l'eau tiède. Laissez-le sécher complètement avant de le remettre en place.

Quel est le poids maximum que je peux mettre dans le HOTPOINT ARMXXL125 ?

Le poids maximum recommandé pour le HOTPOINT ARMXXL125 est de 6 kg.

Mon appareil affiche un code d'erreur, que dois-je faire ?

Consultez le manuel d'utilisation pour identifier le code d'erreur spécifique et suivez les recommandations pour le résoudre.

Comment régler la température de mon HOTPOINT ARMXXL125 ?

Utilisez le bouton de contrôle de température sur le panneau de commande pour ajuster la température selon vos besoins.

Que faire si l'eau ne s'écoule pas correctement ?

Vérifiez que le tuyau de drainage n'est pas plié ou obstrué. Assurez-vous également que le filtre de drainage est propre.

Puis-je laver des vêtements délicats dans le HOTPOINT ARMXXL125 ?

Oui, vous pouvez laver des vêtements délicats en utilisant le cycle approprié pour éviter d'endommager les tissus.

Comment savoir si le cycle de lavage est terminé ?

L'appareil émettra un signal sonore à la fin du cycle de lavage et le voyant de fin de cycle s'allumera.

MODE D'EMPLOI ARMXXL125 HOTPOINT

Déballage et mise à niveau

Raccordements eau et électricité

Premier cycle de lavage

Caractéristiques techniques

Description du lave-secante et démarrage d'un programme, 16-17

Bandeau de commandes

Voyants

Démarrage d'un programme

Programmes, 18

Tableau des programmes

ARMXXL 125

Personnalisations, 19

Sélection de la température

Sélectionner le séchage

Fonctions

Produits lessiviels et linge, 20

Tiroir à produits lessiviels

Cycle blanchissage

Triage du linge

Linge ou vêtements particuliers

Système d'équilibrage de la charge

Précautions et conseils, 21

Sécurité générale

Mise au rebut

Ouverture manuelle de la porte hublot

Entretien et soin, 22

Coupure de l'arrivée d'eau et du courant

Nettoyage du lave-linge sécheur

Nettoyage du tiroir à produits lessiviels.

Entretien du hublot et du tambour

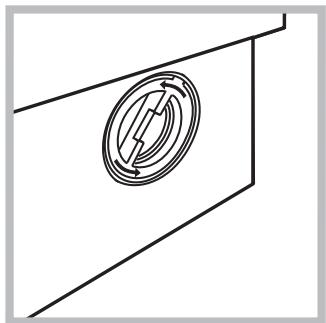

Nettoyage de la pompe

Contrôle du tuyau d'arrivée de l'eau

Anomalies et remèdes, 23

Assistance, 24

Hotpoint

ARISTON

! Conserver ce mode d'emploi pour pouvoir le consulter à tout moment. En cas de vente, de cession ou de déménagement, veiller à ce qu'il suive toujours le lave-linge sèche-linge pour que son nouveau propriétaire soit informé sur son mode de fonctionnement et puisse profiter des conseils correspondants.

! Lire attentivement les instructions : elles fournissent des conseils importants sur l'installation, l'utilisation et la sécurité de l'appareil.

Déballage

1. Déballer le lavante-sechante.
2. Contrôler que le lave-secousse n'a pas été endommagé pendant le transport. S'il est abîmé, ne pas le raccorder et contacter le vendeur.

1. ées dans la partie arrière (voir figure).
2. Boucher les trous à l'aide des bouchons plastiques fournis.
3. Conserver toutes ces pièces : il faudra les remonter en cas de transport du lave-secante. ! Les pièces d'emballage ne sont pas des jouets pour enfants.

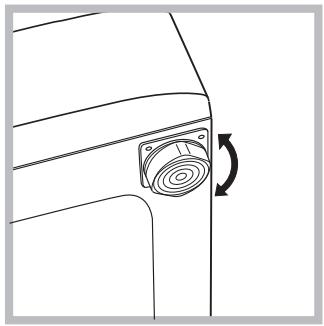

Mise à niveau

1. Installer le lave-linge séchant sur un sol plat et rigide, sans l'appuyer contre des murs, des meubles ou autre.

1. Si le sol n'est pas parfaitement horizontal, visser ou dévisser les pieds de réglage avant (voir figure) pour niveler l'appareil ; son angle d'inclinaison, mesuré sur le plan de travail, ne doit pas dépasser.

Une bonne mise à niveau garantit la stabilité de l'appareil et évite qu'il y ait des vibrations, du bruit et des déplacements en cours de fonctionnement. Si la machine est posée sur de la moquette ou un tapis, régler les pieds de manière à ce qu'il y ait suffisamment d'espace pour assurer une bonne ventilation.

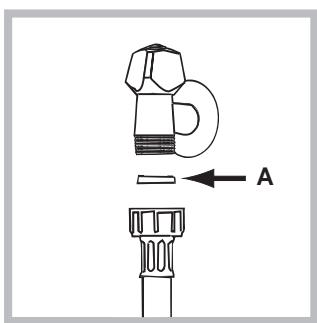

Raccordement du tuyau d'arrivée de l'eau

1. Monter le joint A sur l'extrémité du tuyau d'alimentation et le visser à un robinet d'eau froide à embout filtré 3/4 gaz (voir figure).

Faire couler l'eau jusqu'à ce qu'elle soit limpide et sans impuretés avant de raccorder.

1. Raccorder le tuyau d'arrivée de l'eau au lave-linge en le vissant à la prise d'eau prévue, dans la partie arrière en haut à droite (voir figure).
2. Attention à ce que le tuyau ne soit pas pié ou écrasé.

La pression de l'eau doit être comprise entre les valeurs indiquées dans le tableau des caractéristiques techniques (voir page ci-contre). Si la longueur du tuyau d'alimentation ne suffit pas, s'adresser à un magasin spécialisé ou à un technicien agréé. N'utiliser que des tuyaux neufs. Utiliser ceux qui sont fournis avec l'appareil.

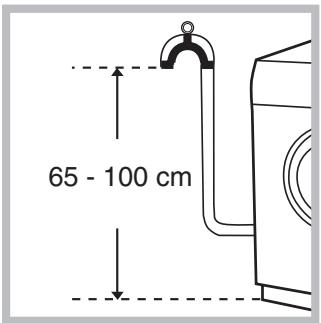

Raccordement du tuyau de vidange

Raccorder le tuyau d'évacuation, sans le plier, à un conduit d'évacuation ou à une évacuation murale placés à une distance du sol comprise entre 65 et 100 cm;

ou bien l'accrocher à un évier ou à une baignoire, dans ce cas, fixer le support en plastique fourni avec l'appareil au robinet (voir figure).

L'extrémité libre du tuyau d'évacuation ne doit pas être plongée dans l'eau.

L'utilisation d'un tuyau de rallonge est absolument déconseillée. Mais si on ne peut faire autrement, il faut absolument qu'il ait le même diamètre que le tuyau original et sa longueur ne doit pas dépasser 150 cm.

Branchement électrique

Avant de brancher la fiche dans la prise de courant, s'assurer que :

• la prise est bien reliée à la terre et est conforme aux réglementations en vigueur;
• la prise est bien apte à supporter la puissance maximale de l'appareil indiquée dans le tableau des Caractéristiques techniques (voir ci-contre);
• la tension d'alimentation est bien comprise entre les valeurs figurant dans le tableau des Caractéristiques techniques (voir ci-contre);
• La prise est bien compatible avec la fiche du lavante-sechante. Autrement, remplacer la prise ou la fiche.

! Le lave-secante ne doit pas être installé dehors, même à l'abri, car il est très dangereux de le laisser exposé à la pluie et aux orages. ! Après installation du lave-secante, la prise de courant doit être facilement accessible.

! Ne'utiliser ni rallonges ni prises multiples.

! Le câble ne doit être ni plié ni trop écrabssé.

! Le câble d'alimentation ne doit être remplacé que par des techniciens agréés.

Attention! Nous déclinons toute responsabilité en cas de non-respect des normes énumérées ci-dessus.

Premier cycle de lavage

Avant la première mise en service de l'appareil, effectuer un cycle de lavage avec un produit lessiviel mais sans linge et sélectionner le programme 1.

Caracteristique techniques
Modèle	ARMXXL 125
Dimensions	largeur 59,5 cmhauteur 85 cmprofondeur 53,5 cm
Capacité	de 1 à 7 kg pour le lavage;de 1 à 5 kg pour le séchage
Raccordements électriques	Voir la plaque signalétique appliquée sur la machine
Raccordements hydrauliques	pression maximale 1 MPa (10 bar)pression minimale 0,05 MPa (0,5 bar)capacité du tambour 52 litres
Vitessed'essorage	jusqu'à 1200 tours minute
Programmes de contrôle selon lanorme EN 50229	lavage: programme 6; température60°C; effectué avec une charge de 7 kg.séchage: premier séchage effectuéavec 2 kg de charge et boutonSECHAGEamenésur position .deuxieme séchage effectué avec 5 kgde charge et bouton SECHAGEamenésur position .
CE	Cet apparéil est conforme auxDirectives Communautaires suivantes:- 89/336/CEE du 03/05/89(Compatibilité electromagnétique) etmodifications suivantes- 2002/96/CE- 2006/95/CE (Basse Tension)

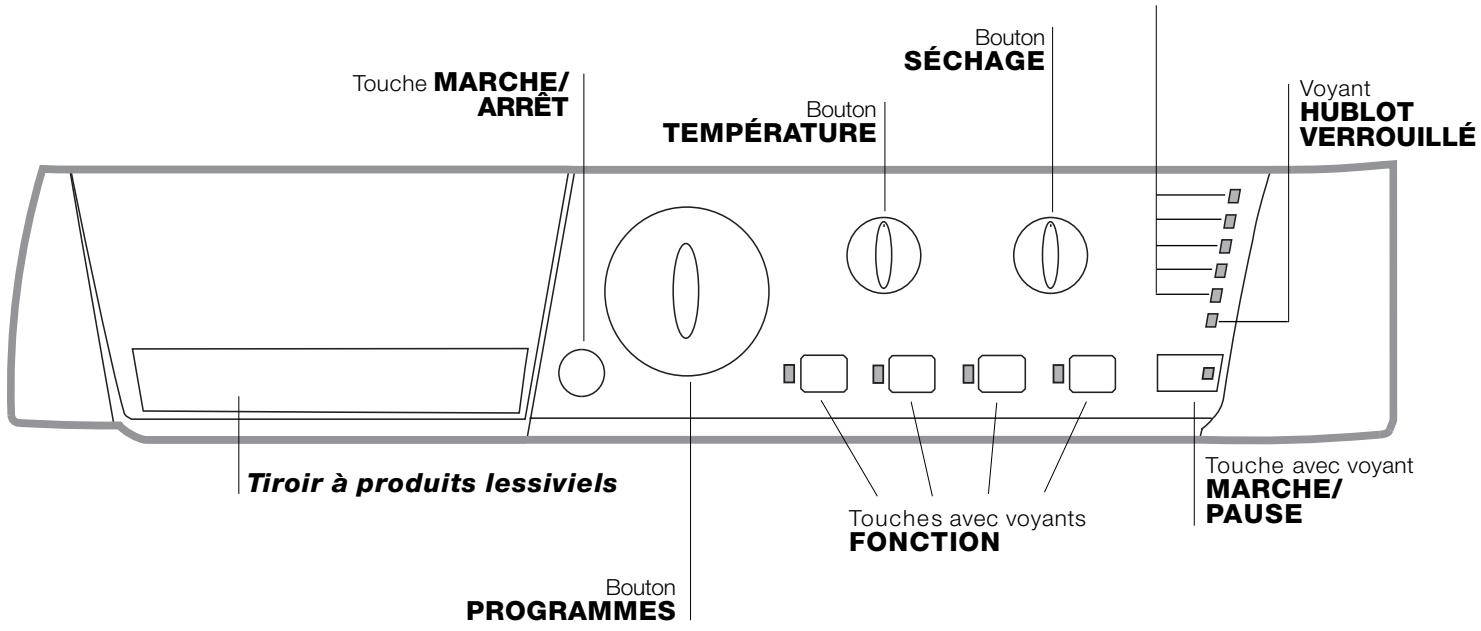

Bandeau de commandes

Voyants DÉROULEMENT CYCLE/DÉPART DIFFÉRÉ

Tiroir à produits lessiviels : pour charger les produits lessiviels et les additifs (voir "Produits lessiviels et linge").

Touché MARCHÉ/ARRÊT: pour allumer ou éteindre le lavante-sechante.

Bouton PROGRAMMES: pour sélectionner les programmes. Pendant le programme, le bouton ne tournera pas.

Touches avec voyants FONCTION: pour sélectionner les fonctions disponibles. Le voyant correspondant à la fonction sélectionnée restera allumé.

Bouton TEMPERATURE: pour sélectionner la température ou un lavage à froid (voir "Personnalisations").

Bouton SÉCHAGE: pour sélectionner le séchage désiré (voir "Personnalisations").

Voyants déroulement cycle/départ

DIFFÉRÉ : pour suivre le stade d'avancement du programme de lavage.

Le voyant allumé indique la phase de lavage en cours.

Si la fonction "Départ différé" (départ différé) a été sélectionnée, ils indiquent le temps restant jusqu'au démarrage du programme (voir page ci-contre).

Voyant HUBLOT VERROUILLE : indique si la porte est verrouillée (voir page ci-contre).

Touche avec voyant MARCHE/PAUSE: pour démarrer les programmes ou les interrompre momentanément.

N. B. : pour effectuer une pause du lavage en cours, appuyer sur cette touche, le voyant correspondant se mettra à clignoter en orange tandis que celui de la phase en cours restera allumé fixe. Si le voyant HUBLOT VERROUILLE est éteint, on peut ouvrir la porte.

Pour faire redémarrer le lavage exactement de l'endroit où il a été interrompu, appuyer une nouvelle fois sur la touche.

Voyants

Les voyants fournissant des informations importantes. Voilà ce qu'ils signalaient:

Départ différé

Si la fonction "Départ différé" a été activée (voir "Personnalisations"), le voyant correspondant au temps sélectionné se mettra à clignoter, après avoir lancé le programme :

Au fur et à mesure que le temps passe, le temps restant est affiché avec clignotement du voyant correspondant.

Quand le temps sélectionné touche à sa fin, le voyant clignotant s'éteint et le programme sélectionné démarre.

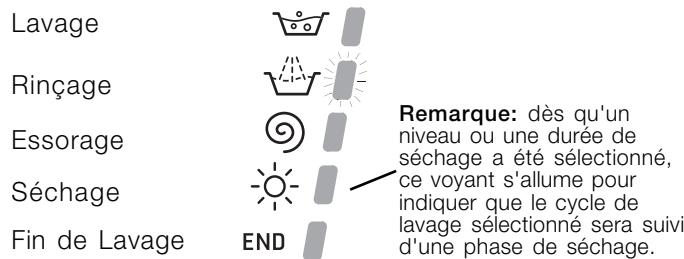

Voyants phase en cours

Une fois que le cycle de lavage sélectionné a démarré, les voyants s'allument progressivement pour indiquer son stade d'avancement:

Remarque : pendant la phase de "Vidange", le voyant correspondant à la phase "Essorage" s'allume.

Touches fonction et voyants correspondants

La sélection d'une fonction entraîne l'allumage du voyant correspondant.

Si la fonction sélectionnée est incompatible avec le programme sélectionné, le voyant correspondant clignote et la fonction n'est pas activée.

En cas de sélection d'une fonction incompatible avec une autre précédemment sélectionnée, la seule à être activée sera celle en dernier.

Le voyant allumé indique que le hublot est verrouillé pour empêcher toute ouverture accidentelle. Pour éviter d'endommager l'appareil, attendre que le voyant cesse de clignoter avant d'ouvrir la porte.

N. B: si la fonction DÉPART DIFFÉRÉ est activée, le hublot ne s'ouvre pas. Pour l'ouvrir, il faut appuyer sur la touche MARCHE/PAUSE qui met l'appareil en pause.

Un clignotement rapide du voyant MARCHE/PAUSE (orange) simultané à celui des fonctions signale une anomalie (voir "Anomalies et remèdes").

Démarrage d'un programme

1. Allumer le lavante-sechante en appuyant sur la touche MARCHE/ARRÉT. Tous les voyants s'allument pendant quelques secondes puis s'éteignent, seul le voyant MARCHE/PAUSE flashé.
2. Charger le linge et fermer le hublot.
3. Sélectionner à l'aide du bouton PROGRAMMES le programme désiré.
4. Sélectionner la température de lavage (voir "Personnalisations").
5. Sélectionner le séchage si nécessaire (voir "Personnalisations").
6. Verser les produits lessiviels et les additifs (voir "Produits lessiviels et linge").
7. Sélectionner les fonctions désirées.
8. Appuyer sur la touche MARCHE/PAUSE pour démarrer le programme, le voyant correspondant vert restera allumé en fixe. Pour annuler le cycle sélectionné, appuyer sur la touche MARCHE/PAUSE pour placer l'appareil en pause et désirer un nouveau cycle.
9. À la fin du programme, le voyant END s'allume. Le voyant HUBLOT VERROUILLE s'éteint pour signaler que le hublot peut être ouvert. Sortir le linge et laisser le hublot entrouvert pour faire sécher le tambour.

Eteindre le lave-linge-seche avec en appuyant sur la touche MARCHE/ARRÉT.

Tableau des programmes

Programmes	Description du Programme	Temp. maxi. (°C)	Vitesse maxi(tours minute)	Séchage	Produits lessiviels			Charg-e maxi(Kg)	Durée cycle
					Javel	Lavage	Assou-plissant
Programmes Spécial
6	Anti-bactérien: blancs extrémement sales.	90°	1200	●	●	●	●	7	170
6	Anti-bactérien (1): blancs et couleurs résistantes très sales.	60°	1200	●	-	●	●	7	153
7	Bonne Nuit: couleurs délicates peu sales.	40°	800	●	-	●	●	4	290
8	Bébé: couleurs délicates très sales.	40°	800	●	-	●	●	2	118
9	Soie/Voilages: pour linge en soie, viscose, lingerie.	30°	0	-	-	●	●	1	55
10	Laine: pour laine, cachemire, etc.	40°	800	●	-	●	●	1,5	55
Programmes Quotidien
1	Coton: blancs et couleurs résistantes très sales.	60°	1200	●	●	●	●	7	122
1	Coton (2): blancs et couleurs délicates très sales.	40°	1200	●	●	●	●	7	115
2	Coton (3): blancs peu sales et couleurs délicates.	40°	1200	●	●	●	●	7	85
3	Synthétique: couleurs résistantes très sales.	60°	800	●	-	●	●	3	85
3	Synthétique: couleurs résistantes peu sales.	40°	800	●	-	●	●	3	70
4	MIX 30': pour rafraîchir rapidement du linge peu sale (ne convient pas pour la laine, la soie et le linge à laver à la main).	30°	800	●	-	●	●	3	30
5	MIX 15': pour rafraîchir rapidement du linge peu sale (ne convient pas pour la laine, la soie et le linge à laver à la main).	30°	800	●	-	●	●	1,5	15
Cycle
A	Rinçage	-	1200	●	-	-	●	7	36
B	Essorage	-	1200	●	-	-	-	7	16
C	Vidange	-	0	-	-	-	-	7	2
	Programmes Séchage
11	Séchage Coton	-	-	●	-	-	-	5	-
12	Séchage Synthétique	-	-	●	-	-	-	3	-
13	Séchage Laine	-	-	●	-	-	-	1,5	-

Les données dans le tableau sont reprises à titre indicatif.

Pour tous les instituts qui effectuent ces tests :

1) Programme de contrôle selon la norme EN 50229 : sélectionner le programme 6 et une température de 60°C. 2) Programme coton long : sélectionner le programme 1 et une température de 40°C. 3) Programme coton court : sélectionner le programme 2 et une température de 40°C.

Programmes spéciaux

Antibactérien (programme 6). Un programme haute températures qui prévoit l'utilisation de produits javelisés à des températures supérieures à 60°C. Pour blanchir, verser le produit javelisé, les lessives et les additifs dans les compartiments correspondants (voir paragraphe "Tiroir à produits lessiviels").

Bonne nuit (programme 7). C'est un cycle silencieux qui permet de faire fonctionner le lavante-sechante la nuit quand le tarif d'électricité est plus bas. Ce programme est spécialement conçu pour les synthétiques et le coton. À la fin du cycle l'appareil s'arrête, cuve pleine. Pour procéder à l'essorage et à la vidange, appuyer sur la touche MARCHE/PAUSE, à défaut, l'appareil procédera automatiquement au bout de 8 heures à l'essorage et à la vidange de l'eau.

Bébé (programme 8). Programme spécial, idéal pour le lavage des vêtements d'enfants souvent très sales. Il élimine toute trace de lessive du linge pour protéger leur peau délicate et éviter tout risque d'allergie. Spécialement conçu pour diminuer la charge bactérienne, ce cycle utilise une plus grande quantité d'eau et optimise l'effet des additives désinfectants spécifiques ajoutés à la lessive.

En fin de lavage, l'appareil fait tourner le tambour lentement pour éviter de froisser le linge. Pour compléter le cycle, appuyer sur la touche MARCHE/PAUSE.

Mix 30' (programme 4) spécialement conçu pour laver du linge peu sale en un rien de temps : il ne dure que 30 4 à 30°C) permet de laver ensemble des textiles différents (sauf laine et soie) en ne dépassant pas 3 kg de charge.

Mix 15' (programme 5) spécialement conçu pour laver du linge peu sale en un rien de temps : il ne dure que 15 5 à 30°C) permet de laver ensemble des textiles différents (sauf laine et soie) en ne dépassant pas 1,5 kg de charge.

Sélection de la température

Tourner le bouton TEMPERATURE pour sélectionner la température de lavage (voir Tableau des programmes).

La température peut être abaissée jusqu'au lavage à froid (3).

La machine interdira automatiquement toute sélection d'une température supérieure à la température maximale.

prévue pour chaque programme.

Sélectionner le séchage

Tournez le bouton SECHAGE pour sélectionner le type de séchage souhaité. Deux possibilités sont offertes:

A - En fonction du temps : de 40 à 180 minutes.

B - En fonction du niveau de séchage:

Repassage : linge légèrement humide, facile à repasser.

Sur Ceintre : linge sec prêt à ranger.

Armoire [I]: linge très sec, conseillé pour serviettes éponge et peignoirs.

Si, exceptionnellement, la charge de linge à laver et faire

sécher dépasse la charge maximum prévue (voir tableau temps de Séchage), procéder au lavage et une fois le programme terminé, séparer votre linge et en réintroduire une partie dans le tambour.

Suivre à présent les instructions pour procéder au "Séchage seulement".

Procéder de même pour le linge restant.

N. B: en fin de séchage, une phase de refroidissement a lieu même si le bouton SECHAGE est positionné sur

Tableau temps de Séchage (Valeurs indicatives)

Type de tissu	Type de charge	Charge max. (kg)	Armoire	Sur Ceentre	Repassage
Coton	Linge de différentes dimensions, serviettes éponge	5	180	170	160
Syntheti-ques	Draps, chemises, pyjamas, chaussettes etc.	3	180	170	160
Laine	Tricots, pullovers, etc.	1,5	150	140	130

Séchage seulement

Tourner le bouton PROGRAMMES jusqu'à la position de séchage (11-12-13) adaptée au type de textile puis selectionner la durée du cycle de séchage souhaïée à l'aide du bouton SECHAGE.

Fonctions

Les différentes fonctions de lavage prévues par le lave-secousse permettent d'obtenir la propreté et le blanc souhaités.

Pour activer les fonctions:

1. appuyer sur la touche correspondant à la fonction désirée;
2. L'allumage du voyant correspondant signale que la fonction est activée.

Remarque: Le clignotement rapide du voyant signale que la fonction correspondante n'est pas disponible pour le programme sélectionné.

Départ différé

Pour différer la mise en marche de la machine jusqu'à 9 heures.

Appuyer plusieurs fois de suite sur la touche jusqu'à ce que le voyant correspondant au retard souhaité s'allume.

À la cinquième pression sur la touche, la fonction se désactive.

N. B: Après avoir appuyé sur la touche MARCHÉ/PAUSE, le retard programme ne peut être modifié que pour le diminuer.

Il est activé avec tous les programmes.

Rinçage plus

La sélection de cette fonction permet d'augmenter l'efficacité du rinçage et d'éliminer toute trace de lessive. Elle est très utile en cas de peaux particulièrement sensibles.

Cette option n'est pas activable avec les programmes 4, 5, 11, 12, 13, B, C.

Intensif

Grâce à l'utilisation d'une plus grande quantité d'eau au cours de la phase initiale du cycle et à l'emploi de davantage de temps, cette fonction permet d'obtenir un lavage très performant.

Cette option n'est pas activable avec les programmes 4, 5, 6, 9, 10, 11, 12, 13, A, B, C.

La sélection de cette fonction permet de réduire la vitesse d'essorage.

Cette option n'est pas activable avec les programmes 9, C, 11, 12, 13.

Tiroir à produits lessiviels

Un bon résultat de lavage dépend aussi d'un bon dosage de produit lessiviel : un excès de lessive ne lave pas mieux, il incruste l'intérieur du lavant-séchant et pollue l'environnement.

Ne pas utiliser de lessives pour lavage à la main, elles moussent trop.

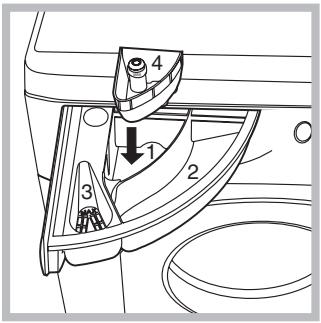

Sortir le tiroir à produits lessiviels et verser la lessive ou l'additif comme suit.

Bac 1: lessive prélavage (en poudre)

Avant d'introduire la lessive, s'assurer que le bac supplémentaire 4 n'est pas présent.

Bac 2: lessive lavage (en poudre ou liquide)

Verser la lessive liquide juste avant la mise en marche.

L'assouplissant ne doit pas déborder de la grille.

bac supplémentaire 4: Produit javelisé

Cycle de blanchissage

Le blanchissage n'est possible qu'avec les programmes 1, 2, 6.

Verser le produit javelisé dans le bac supplémentaire 4, la lessive et l'assouplissant dans les bacs correspondants, puis sélectionner un des programmes sus-indiqués.

Conseillé en cas de linge en coton très sale.

Triage du linge

• Trier correctement le linge d'après :
• le type de textile / le symbole sur l'étiquette.
• les couleurs: séparer le linge coloré du blanc.

Vider les poches et contrôler les boutons. - Ne pas dépasser les valeurs indiquées correspondant au poids de linge sec :

Textiles résistants: 7 kg max.

Textiles synthétiques: 3 kg max.

Textiles délicats: 2 kg max.

Laine: 1,5 kg max.

Combien pèse le linge ?

1 drap 400-500 g 1 taie d'oreiller 150-200 g 1 nappe 400-500 g 1 peignoir 900-1200 g 1 serviette éponge 150-250 g

Linge ou vêtements particuliers

Soie: sélectionner le programme de lavage spécial 9 pour vêtements en soie. Il est conseillé d'utiliser une lessive spéciale pour linge délicat.

Rideaux: pliez-les bien et glissez-les dans une taie d'oreiller ou dans un sac genre filet. Sélectionner le programme 9.

Laine: Hotpoint/Ariston est le seul lavante-sechante à avoir obtenu le prestigieux label Woolmark Platinum Care (M.0508) délivré par The Woolmark Company qui garantit le lavage à la machine de tous les vêtements en laine, y compris ceux qui portent l'étiquette "lavage à la main uniquement". Grâce au programme 10 on peut donc laver à la machine, en toute tranquillité, tous les vêtements en laine (max. 1,5 kg) avec des performances de lavage optimales.

Système d'équilibrage de la charge

Avant tout essorage, pour éviter toute vibration excessive et répartir le linge de façon uniforme, le lave-secante fait tourner le tambour à une vitesse légèrement supérieure à la vitesse de lavage. Si au bout de plusieurs tentatives, la charge n'est toujours pas correctement équilibrée, l'appareil procède à un essorage à une vitesse inférieure à la vitesse normalement prévue. En cas de déséquilibre excessif, le lave-secante préfère procéder à la répartition du linge qu'à son essorage. Pour une meilleure répartition de la charge et un bon équilibrage, nous conseillons de mélanger de grandes et petites pièces de linge.

Anti-froissement

Cette fonction interrompt le programme de lavage en laissant le linge tremper dans l'eau avant la vidange.

Elle n'est active qu'avec le programme 9 (Soie/ Rideaux) et elle sert à éviter la formation de plis.

Pour compléter le cycle de lavage, appuyer sur la touche MARCHE/PAUSE.

Ce lave-secante a été conçu et fabriqué conformément aux normes internationales de sécurité. Ces signes sont fournis pour des raisons de sécurité, il faut les lire attentivement.

Sécurité générale

• Cet appareil est conçu pour un usage domestique.
• Ce lave-secousse ne doit être utilisé que par des femmes en suivant les instructions reportées dans ce mode d'emploi.
• Ne jamais toucher l'appareil si l'on est pieds nus et si les mains sont mouillées ou humides.
• Ne jamais tirer sur le câble pour débrancher la fiche de la prise de courant.
• Ne pas ouvrir le tiroir à produits lessiviels si la machine est branchée.
• Ne pas toucher à l'eau de vidange, elle peut atteindre des températures très élevées.
• Ne pas forcer pour ouvrir le hublot : le verrouillage de sécurité qui protège contre les ouvertures accidentelles pourrait s'endommager.
• En cas de panne, éviter à tout prix d'accéder aux mécanismes internes pour tenter une réparation.
• Veiller à ce que les enfants ne s'approchent pas de l'appareil pendant son fonctionnement.
• Pendant le lavage, le hublot a tendance à se réchauffer.
• Deux ou trois personnes sont nécessaires pour déplacer l'appareil avec toutes les précautions nécessaires. Ne jamais le déplacer tout seul car il est très lourd.
• Avant d'introduire le linge, s'assurer que le tambour est bien vide.
• Pendant le séchage, le hublot a tendance à chauffer.
• Ne mettez pas à sécher du linge lavé avec des solvants inflammables (trichloréthylène par ex.).
• Ne mettez pas à sécher du caoutchouc-mousse ou des élastomères du même genre.
• Vérifiez qu'au cours du séchage, le robinet de l'eau soit bien ouvert.

Mise au rebut

• Mise au rebut du matériel d'emballage : se conformer aux réglementations locales de manière à ce que les emballages puissent être recyclés.
• La Directive Européenne 2002/96/EC sur les Déchets des Equipements Electriques et Electroniques, exige que les appareils ménagers usagés ne soient pas jetés dans le flux normal des déchets municipaux. Les appareils usagés doivent être collectés séparément afin d'optimiser le taux de récupération et le recyclage des matériaux qui les composent.

composant et réduire l'impact sur la santé humaine et l'environnement. Le symbole de la "poubelle barrée" est apposé sur tous les produits pour rappeler les obligations de collecte séparée. Les consommateurs devront contacter les autorités locales ou leur revendeur concernant la démarche à suivre pour l'enlèvement de leur vieux appareil.

Ouverture manuelle de la porte hublot

A défaut de pouvoir ouvrir la porte-hublot à cause d'une panne de courant pour étendre le linge, procéder comme suit :

1. Débrancher la fiche de la prise de courant.

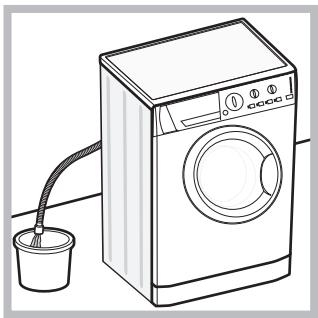

2. s'assurer que le niveau de l'eau à l'intérieur de l'appareil se trouve bien au-dessous de l'ouverture du hublot, si ce n'est pas le cas vider l'eau en excès à travers le tuyau de vidange dans un seau comme illustré, voir figure.

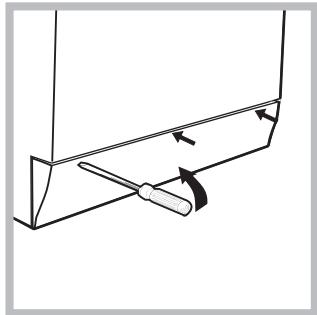

1. démonter le panneau situé à l'avant du lave-linge séchant à l'aide d'un tournevis (voir figure).

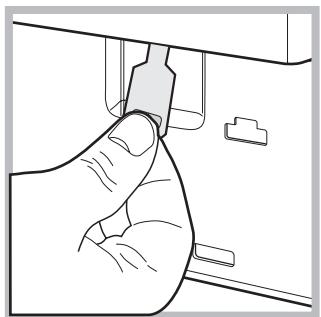

1. Se servir de la languette indiquée, tirer vers soi jusqu'à ce que le tirant en plastique se dégage de son cran d'arrêt ; tirer ensuite vers le bas et ouvrir la porte en même temps.
2. remonter le panneau en veillant à bien enfiler les crochets dans les fentes prévues avant de le pousser contre l'appareil.

Coupure de l'arrivée d'eau et du courant

• Fermer le robinet de l'eau après chaque lavage. Cela réduit l'usure de l'installation hydraulique du lavante-sechante et évite tout danger de fuites.
• Débrancher la fiche de la prise de courant lors de tout nettoyage du lavante-séchante et pendant tous les travaux d'entretien.

Nettoyage du lave-linge séchant

Pour nettoyer l'extérieur et les parties en caoutchouc, utiliser un chiffon imbibé d'eau tiède et de savon. N'utiliser ni solvants ni abrasifs.

Nettoyage du tiroir à produits lessiviels.

Soulever le tiroir et le tirer vers soi pour le sortir de son logement (voir figure). Le laver à l'eau courante ; effectuer cette opération assez souvent.

Entretien du hublot et du tambour

• Il faut toujours laisser le hublot entrouvert pour éviter la formation de mauvaises odeurs.

Nettoyage de la pompe

Le lave-secousse est équipé d'une pompe autonettoyante qui n'exige aucune opération d'entretien. Il peut toutefois arriver que de menus objets (pièces de monnaie, boutons) tombent dans la préchambre qui protège la pompe, placée en bas de cette dernière.

S'assurer que le cycle de lavage est bien terminé et débrancher la fiche.

Pour accéder à cette préchambre:

1. démonter le panneau situé à l'avant du lave-linge sécheur à l'aide d'un tournevis (voir figure);

1. dévisser le couvercle en le tournant dans le sens inverse des aiguilles d'une montre (voir figure) : il est normal qu'un peu d'eau s'écoule ;
2. nettoyer soigneusement l'intérieur;
3. revisser le couvercle;
4. remonter le panneau en veillant à bien enfiler les crochets dans les fentes prévues avant de le pousser contre l'appareil.

Contrôle du tuyau d'arrivée de l'eau

Contrôler le tuyau d'alimentation au moins une fois par an. Procéder à son remplacement en cas de craquements et de fissures, car les fortes pressions subies pendant le lavage pourraient provoquer des cassures.

N'utiliser que des tuyaux neufs.

Il peut arriver que le lave-linge ne fonctionne pas bien. Avant d'appeler le Service de dépannage (voir "Assistance"), contrôlez s'il ne s'agit pas par hasard d'un problème facile à résoudre à l'aide de la liste suivante.

Anomalies:

Le lave-secante ne s'allume pas.

Le cycle de lavage ne démarre pas.

Il n'y a pas d'arrivée d'eau (le voyant de la première phase de lavage clignote rapidement).

Le lavante-séchante prend I'eau et vidange continuellement.

Le lave-séchante ne vidange pas et n'essore pas.

Le lavante-séchante vibre beaucoup pendant l'essorage.

Le lave-secante a des fuites.

Le voyant MARCHE/PAUSE (orange) ainsi que les voyants des fonctions clignotent rapidement.

Il y a un excès de mousse.

Le lave-secante ne sèche pas.

• La fiche n'est pas branchée dans la prise de courant ou mal branchée.
• Il y a une panne de courant. Le hublot n'est pas bien fermé.
• La touche MARCHE/ARRÉT n'a pas été enfoncée.
• La touche MARCHE/PAUSE n'a pas été enfoncée.
• Le robinet de l'eau n'est pas ouvert.
• Un départ différé a été sélectionné (voir "Personnalisations").
• Le tuyau d'arrivée de l'eau n'est pas raccordé au robinet.
• Le tuyau est plié.
• Le robinet de l'eau n'est pas ouvert.
• Il y a une coupure d'eau.
• La pression n'est pas suffisante.
• La touche MARCHE/PAUSE n'a pas été enfoncée.
• Le tuyau de vidange n'est pas installé à une distance du sol comprise entre 65 et 100 cm (voir "Installation").
• L'extrémité du tuyau de vidange est plongée dans l'eau (voir "Installation"). L'évacuation murale n'a pas d'évent.

Si après ces vérifications, le problème persiste, fermer le robinet de l'eau, éteindre la machine et appeler le service Assistance. Si l'appointment est situé en étage dans un immeuble, il peut y avoir des phénomènes de siphonnage qui font que le lavante-sechante prend et évacue l'eau continulement. Pour supprimer cet inconvenient, on trouve dans le commerce des soupapes spéciales anti-siphonnage.

• Le programme ne prévoit pas de vidange : pour certains programmes, il faut la faire partir manuellement.
• La fonction “Anti-froissement” est activée: pour compléter le programme, appuyer sur la touche MARCHE/PAUSE (“Personnalisations”).
• Le tuyau de vidange est plié (voir "Installation").
• La conduite d'évacuation est bouchée.
• Le tambour n'a pas été débloqué comme il faut lors de l'installation du lave-secante (voir "Installation").
• Le lave-secante n'est pas posé à plat (voir "Installation").
• Le lave-séche est coincé entre des meubles et le mur (voir "Installation").
• Le tuyau d'arrivée de l'eau n'est pas bien visser (voir "Installation").
• Le tiroir à produits lessiviels est bouché (pour le nettoyer, voir "Entretien et soin").
• Le tuyau de vidange n'est pas bien fixé (voir "Installation").
• Eteindre l'appareil et débrancher la fiche de la prise de courant, attendre 1 minute environ avant de rallumer.

Si l'anomalie persiste, appeler le service d'assistance.

• Le produit de lavage utilisé n'est pas une lessive spéciale machine (il faut qu'il y ait l'inscription "pour lavante-sechante", "main et machine", ou autre semblable).
• La quantité utilisée est excessive.
• La fiche n'est pas branchée dans la prise de courant ou mal branchée.
• Il y a une panne de courant.
• Le hublot n'est pas bien fermé.
• Un programme différé a été sélectionné.
• le bouton SECHAGE est sur la position.

Avant d'appeler le service après-vente:

Vérifier si on ne peut pas résoudre l'anomalie par ses propres moyens (voir "Anomalies et Remèdes") ; - Remettre le programme en marche pour contrôler si l'inconvénient a disparu ; - Autrement, contacter le Centre d'Assistance technique agréé au numéro de téléphone indiqué sur le certificat de garantie.

Ne jamais s'adresser à des techniciens non agrées.

Communique:

• le type de panne;
• le modèle de l'appareil (Mod.);
• son numéro de série (S/N).

Ces informations se trouvent sur la plaque signalétique apposée à l'arrière du lave-linge-sèche-linge et à l'avant quand on ouvre la porte hublot.
