LD 87 BLANC - Lave-vaisselle ARISTON - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Lave-vaisselle
Marque	Ariston
Modèle	LD 87 BLANC
Largeur	60 cm
Profondeur	60 cm
Hauteur	85 cm
Capacité	12 couverts standard
Pression d'eau d'alimentation	30 kPa - 1 MPa (0,3 - 10 bar)
Tension d'alimentation	Voir plaquette caractéristiques
Puissance totale absorbée	Voir plaquette caractéristiques
Fusible	Voir plaquette caractéristiques
Programmes de lavage	Auto Super Wash, Auto Normal, Eco Auto, Rapide, Trempage, Verres, Special Guest, Auto Duo Wash
Fonctions	Départ différé (1-24 h), Séchage super, Demi-charge (panier supérieur ou inférieur), Duo Wash
Voyants	Sel, Produit de rinçage, Fuites d'eau, Déroulement du cycle, Panier sélectionné
Adoucisseur d'eau	Consommation de sel réglable selon dureté de l'eau
Entretien	Nettoyage mensuel du groupe filtrant et des bras gicleurs ; nettoyage du filtre d'entrée d'eau
Sécurité	Alarme robinet fermé, alarme filtres bouchés, alarme fuites d'eau, verrouillage automatique
Installation	Encastrable, mise à niveau, raccordement eau froide ou chaude (max 60°C), évacuation
Conformité	Directives 73/23/CEE, 89/336/EEC, 97/17/CE
Couleur	Blanc

FOIRE AUX QUESTIONS - LD 87 BLANC ARISTON

Comment démarrer un cycle de lavage ?

Branchez l'appareil, ouvrez le robinet d'eau, appuyez sur la touche de Stand-by pour allumer l'écran. Sélectionnez le programme souhaité à l'aide de la touche de sélection des programmes, puis appuyez sur Start pour lancer le cycle.

Que faire si le lave-vaisselle ne démarre pas ?

Vérifiez que le robinet d'eau est ouvert et que la porte est bien fermée. Assurez-vous que le tuyau d'arrivée d'eau n'est pas plié et que le filtre d'entrée n'est pas bouché. Si le message H20 clignote, ouvrez le robinet et attendez quelques minutes.

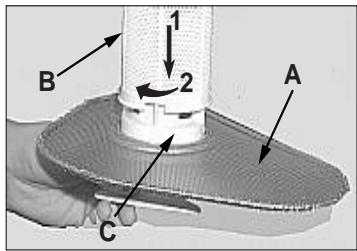

Comment nettoyer le groupe filtrant ?

Après chaque lavage, retirez les gros déchets du filtre semi-circulaire et du gobelet. Une fois par mois, démontez tout le groupe (filtre semi-circulaire, gobelet, filtre cylindrique et microfiltre) et nettoyez-le à l'eau courante avec une brosse non métallique. Remontez en poussant fermement.

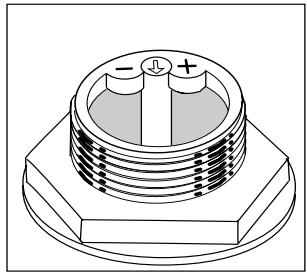

Comment régler la dureté de l'eau et la consommation de sel ?

Dévissez le bouchon du réservoir à sel. Tournez la flèche sur la collerette selon le degré de dureté de votre eau (consultez le tableau dans le manuel). Les positions disponibles sont : -, MED et +. Le voyant sel clignote quand il faut ajouter du sel.

Que signifie le message d'erreur AL05 ?

Le code AL05 indique que les filtres sont bouchés par des résidus d'aliments. Éteignez l'appareil, nettoyez soigneusement le groupe filtrant, puis rallumez et reprogrammez le cycle.

Comment utiliser la fonction demi-charge ?

Appuyez plusieurs fois sur la touche Mode jusqu'à sélectionner le symbole N. Utilisez la touche Select pour choisir le panier supérieur ou inférieur. Lancez le programme avec Start. Cette option économise eau, détergent et électricité.

Comment programmer un départ différé ?

Appuyez sur Mode pour sélectionner le symbole du départ différé. Utilisez Select pour régler le délai de 1 à 24 heures. Fermez la porte et appuyez sur Start. Le compte à rebours s'affiche à l'écran.

Que faire en cas d'alarme fuite d'eau ?

Si le voyant de fuite d'eau clignote, fermez immédiatement le robinet d'arrivée d'eau et débranchez l'appareil. Contactez le service après-vente. Ne tentez pas de réparer vous-même.

Comment charger correctement la vaisselle ?

Retirez les gros déchets, mettez les casseroles très sales à tremper. Placez les assiettes et casseroles dans le panier inférieur, les verres et tasses dans le panier supérieur. Veillez à ce que les bras gicleurs puissent tourner librement. Les couverts doivent être rangés un par un, manches vers le bas.

Comment entretenir le lave-vaisselle pendant une absence prolongée ?

Effectuez un lavage à vide, fermez le robinet d'eau, laissez la porte entrouverte pour éviter les mauvaises odeurs et préserver les joints.

MODE D'EMPLOI LD 87 BLANC ARISTON

Instructions pour l'installation et l'emploi

Dishwasher

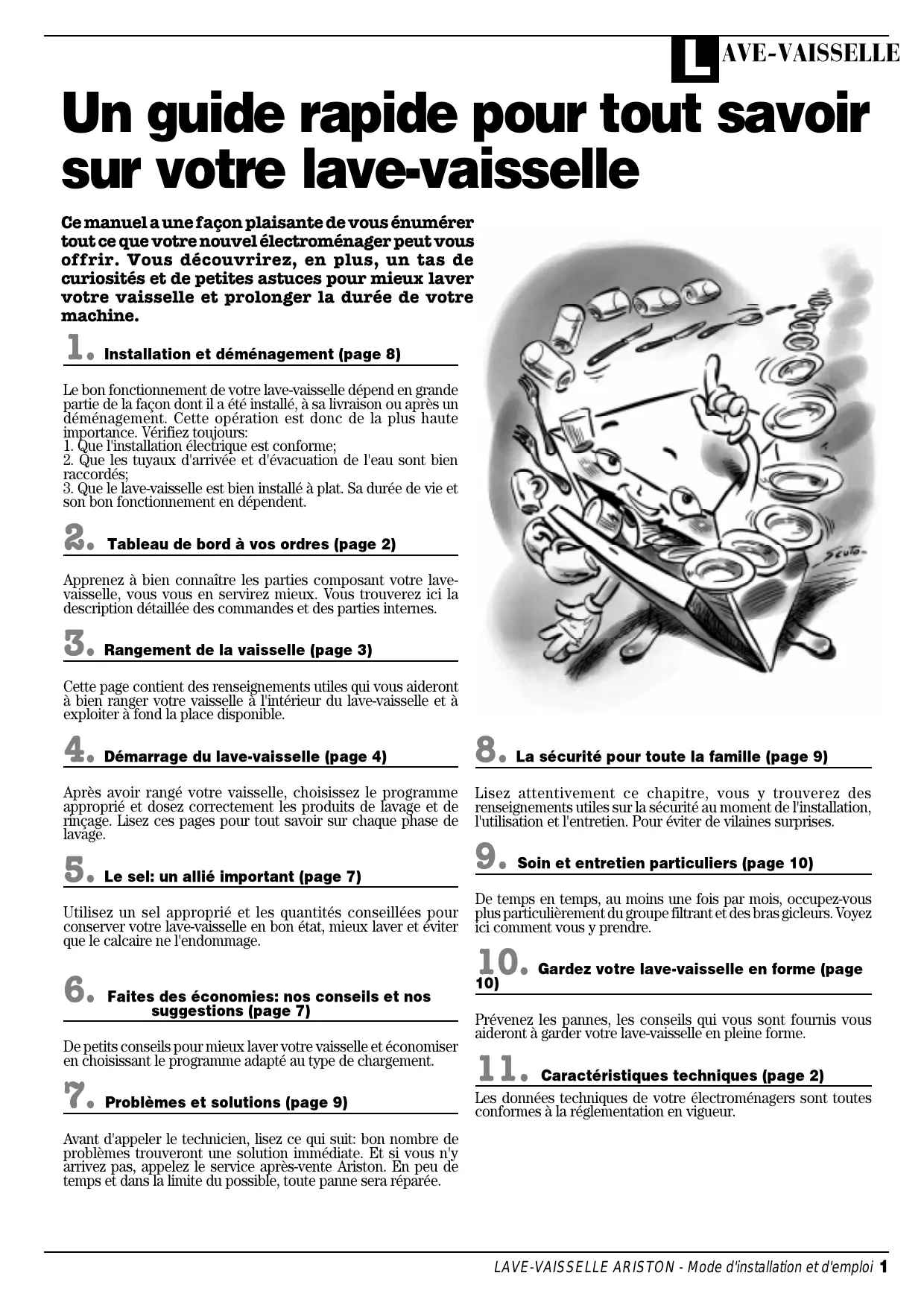

Un guide rapide pour tout savoir sur votre lave-vaissette

Ce manuel a une façon plaisante de vous énumérer tout ce que vous pouvez découvrir et que votre nouvellement lave-vaissette peut vous offrir. Vous découvrirez, en plus, un tas de curiosités et de petites astuces pour laver votre vaisselle et prolonger la durée de votre machine.

Le bon fonctionnement de votre lave-vaiselle dépend en grande partie de la façon dont il a été installé, à sa livraison ou après un déménagement. Cette opération est donc de la plus haute importance. Vérifiez toujours:

1. Que l'installation électrique est conforme;
2. Que les tuyaux d'arrivée et d'évacuation de l'eau sont bien raccordés;
3. Que le lave-vaiselle est bien installé à plat. Sa durée de vie et son bon fonctionnement en dépendent.

2. Tableau de bord à vos ordres (page 2)

Apprenez à bien connaître les parties composant votre lave-vaisselle, vous vous en servirez davantage. Vous trouvez ici la description détaillée des commandes et des parties internes.

3. Rangement de la vaisselle

Cette page contient des renseignements utiles qui vous aideront à bien ranger votre vaisse à l'intérieur du lave-vaisselle et à exploiter à fond la place disponible.

4. Démarrage du lave-vaisselle

Après avoir rangé votre vaisselle, CHOISISSEZ le programme approprié et dosez correctement les produits de lavage et de rincage. Lisez ces pages pour tout savoir sur chaque phase de lavage.

5. Le sel : un allié important (page 7)

Utilisez un sel approprié et les quantités conseillées pour conserver votre lave-vaisse en bon état, mieux laver et éviter que le calcaire ne l'endommage.

6. Faites des économies : nos conseils et nos suggestions (page 7)

De petits conseils pour laver votre vaisselle et économiser en choisissant le programme adapté au type de chargement.

Avant d'appeler le technicien, lisez ce qui suit : bon nombre de problèmes trouveront une solution immédiate. Et si vous n'y arrivez pas, appelez le service après-vente Ariston. En peu de temps et dans la limite du possible, toute panne sera réparée.

8. La sécurité pour toute la famille

Lisez attentivement ce chapitre, vous y trouverez des renseignements utiles sur la sécurité au moment de l'installation, l'utilisation et l'entretien. Pour éviter de vilaines surprises.

9. Soin et entretien particuliers (page 10)

De temps en temps, au moins une fois par mois, occupez-vous plus particulièrement du groupe filtrant et des bras gicleurs. Voyez ici comment vous y prendre.

10. Gardez votre lave-vaisselle en forme

Prévenez les pannes, les conseils qui vous sont fournis vous aideront à garder votre lave-vaisselle en pleine forme.

Les données techniques de votre électroménager sont toutes conformes à la réglementation en vigueur.

Qu'est-ce qu'il contient?

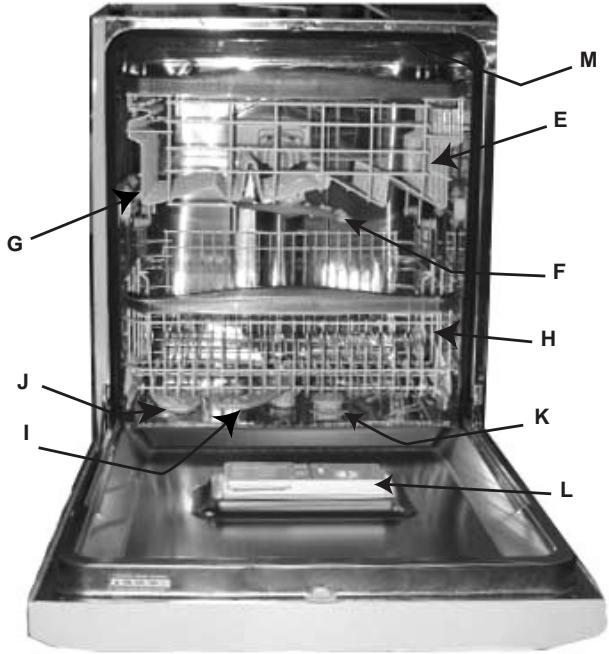

Apprenez à bien connaître les parties qui composent votre lave-vaisselle pour certains vous en servir

E. Panier supérieur F. Gicleur supérieur G. Réglage hauteur panier H. Panier inférieur I. Gicleur inférieur

J. Bouchon réservoir à sel K. Filtralavage L. Distributeur produits de lavage et de rincage M. Ventilateur "Turbo Dry"

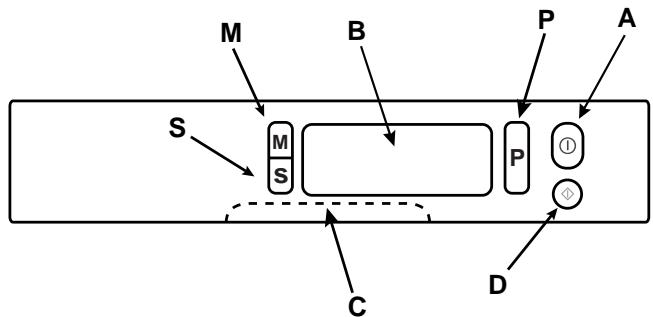

Tableau de bord à vos ordres

A. Touche de Stand-by Appuyez sur cette touche pour allumer l'écran. B. Écran Affichage des fonctions en cours. C. Poignée ouverture porte Elle sert à ouvrir la porte du lave-vaisselle. D. Touche de Start/Reset Start sert à faire démarrer le programme et Reset à annuler toutes les sélections effectuées. M. Touche "Menu" Appuyez pour sélectionner un programme auto Duo Wash, un départ différé, un séchage super, une demi-charge. S. Touche "Sélection" Appuyez pour sélectionner les fonctions de: départ différé, séchage super, Sélection des paniers. P. Touche sélection programmes Appuyez pour désirer le programme préféré. E. Voyant programme auto Duo-Wash Pour your rappeler que vous avez sélectionné le programme Duo-Wash. F. Voyant départ différé Pour signaler qu'un départ différé a été programmé.

G. Voyant séchage super Pour indiquer que le séchage super a été sélectionné. H. Voyants déroulement du cycle Prélavage, lavage, rincages, séchage. I. Symboles des programmes Un vaste choix de programmes de lavage. L. Indicateur numérique multifonction Il vous renseigne sur la durée du cycle, le temps d'attente, les codes d'erreur éventuels. N. Voyant panier supérieur ou inférieur Pour indiquer le panier sélectionné pour la demi-charge. T. Indicateur lumineux sel Pour signaler qu'il est temps d'ajouter du sel. U. Indicateur lumineux produit de rincage Pour signaler qu'il est temps d'ajouter du produit de rincage. Q. Voyant fuites d'eau Pour signaler qu'il y a des fuites d'eau.

Caractéristiques techniques

Caractéristiques techniques

Largeur	cm. 60
Profondeur	cm. 60
Hauteur	cm. 85
Capacité	12 couverts standard
Pression eau alimentation	30 KPa÷ 1MPa (0,3÷10 bar)
Tension d'alimentation	Voir plaquette caractéristiques
Puisance totale absorbée	Voir plaquette caractéristiques
Fusible	Voir plaquette caractéristiques

Ce lave-vaisselle est conforme aux Directives

Communautaires suivantes :

73/23/CEE (Basse Tension) et modifications suivantes ; 89/336/EEC (Compatibilité électromagnétique) et modifications suivantes. 97/17/CE (Étiquetage)

Comment s'y prendre pour charger la vaisselle?

Avant de laver, prenez de bonnes habitudes, vous obtiendrez de meilleurs résultats et augmenterez la longévité de votre lave-vaisselle. Éliminez les déchets les plus gros, mettez tremper vos casseroles et vos poêles particulièrement sales. Une fois que vous avez chargé le lave-vaisselle, contrôlez que les bras du gicleur tournent bien.

Tout d'abord.

Avant de ranger la vaisselle dans les paniers, éliminez les déchets de nourriture, ainsi les filtres ne se boucheront pas et le lavage n'en sera que plus efficace.

Si les casseroles et les poêles sont très sales, mettez-les tremper en attendant de les laver au lave-vaisselle. Pour charger votre vaisselle plus facilement, sortez les paniers.

Paniers multisystème

Le panier à couverts, les paniers supérieur et inférieur qui équipent ce modèle de lave-vaisselle sont d'une conception tout à fait moderne et novatrice. Leur structure permet en effet une grande flexibilité de chargement de la vaisselle pour satisfaire toutes vos exigences. Pour laver à intervalles réguliers les poignées des paniers : enlevez les deux petits bouchons de fixation, sortez les poignées et lavez-les à l'eau courante, après quoi remontez-les sur le panier à l'aide des petits bouchons.

Que ranger dans le panier inférieur?

Nous vous conseillons de placer dans le panier inférieur la vaisselle plus difficile à laver : casseroles, couvercles, assiettes plates et creuses, mais aussi : tasses, tasses à café et verres. (les photos montrent des exemples de chargement).

• Plats et grands couvercles: rangez-les sur les côtés du panier.
• Casseroles, saladiers: placez-les toujours sens dessus dessous. Vaisseaux creux: mettez ces pièces en position oblique, l'eau pourra ainsi s'écouler et mieux les laver.
• Verres et tasses: rangez-les comme illustré (voir figure).

Le panier à couverts se sépare en deux quand vous enlevez sa poignée et les pinces qui unissent les deux parties (voir figures A et B). Quand vous avez peu de couverts à laver, utilisez une seule moitié.

Ce panier est équipé de deux grilles amovibles : rangez les

couverts un par un dans les fentes, manches tournés vers le bas.

Rangez-les de manière à ce qu'ils ne se touchent pas.

Le panier à couverts de ce modèle a deux parties latérales détachables (voir fig. A1) que vous pouvez accrocher, au choix, au panier supérieur ou inférieur.

Que ranger dans le panier supérieur?

Chargez votre vaisselle fragile et légère dans le panier supérieur : verres, tasses à thé et à café, soucoupes, mais aussi assiettes, saladiers bas, poêles et casseroles basses peu sales (les photos vous montrent quelques exemples de chargement).

Placez la vaisselle légère de manière à ce qu’elle ne risque pas d’être déplacée par les jets d’eau. Une ou deux étagères rabattables peuvent être fournies pour ranger des tasses, grandes et petites, mais aussi des couteaux longs et pointus et des couverts de service.

Après avoir chargé votre lave-vaisselle, n'oubliez pas de contrôler si les bras du gicleur tournent bien, sans buter contre la vaisselle.

Le réglage du panier supérieur?

Le réglage en hauteur du panier supérieur vous permet de charger votre vaisselle plus facilement.

Deux poignées sur les côtés du panier supérieur vous permettent de régler sa hauteur (Voir fig. C)

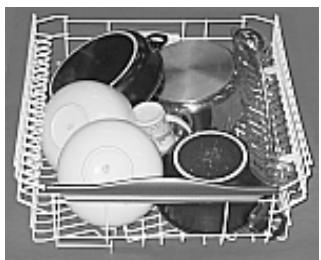

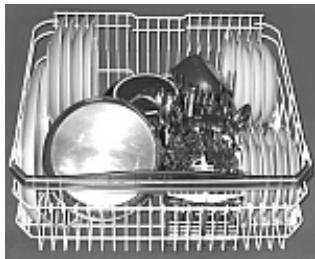

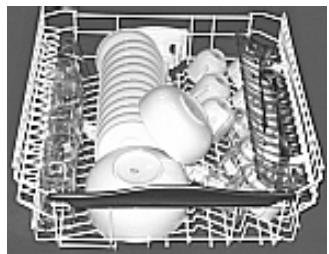

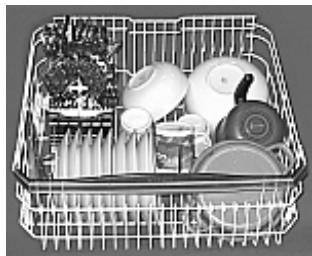

Quelques exemples de chargement

panier inférieur

panier supérieur

Tout d'abord.

Branchez la fiche dans la prise pour permettre le lave-vaisselle sous tension. Ouvrez à fond le robinet de l'eau et appuyez sur la touche de Stand-by:

L'écran s'allume et affiche 4 tirets : pour vous signaler que vous pouvez programmer votre lave-vaisselle.

Choisissez un programme. Sélectionnez le programme en appuyant sur cette touche.

Chaque fois que vous appuyez sur cette touche, un signal acoustique retentit et les symboles correspondants s'allument les uns après les autres:

Choisissez le programme le plus approprié au type de linge (jetez un coup d'œil page 6 au tableau des programmes). Gardez la touche Start enfoncée et le programme démarre, mais si vous avez laissé la porte ouverte, l'écran affichera le message "DOOR", il faudra alors la fermer et appuyer à nouveau sur cette touche.

Après un signal acoustique, le programme démarre et l'écran n'affiche que le symbole du programme sélectionné.

Le temps restant avant la fin du programme sera indiqué sur l'afficheur. Ne comptez pas sur un compte à rebours parfait car la durée estimée au départ est actualisée progressivement, au fur et à mesure que le programme avance, grâce à un capteur qui enregistre les nombreux paramètres qui lui permettent d'optimiser le cycle de lavage.

Votre lave-vaisselle vous renseigne.

Les voyants (H) de votre lave-vaisselle

s'allument pour vous signaler à tout moment où en est votre cycle de lavage.

Symboles correspondant aux

différentes phases : Votre lave

Votre lave-vaisselle vous signale à tout moment où il en est.

Modification du programme en cours.

Si vous vous êtes trompé de programme, aucun problème ! Vous pouvez modifier le programme en cours s'il vient juste de commencer. Appuyez 2 secondes de suite sur la touche de Reset : un signal acoustique prolongé retentira suivi de 3 bip rapides. Le voyant "T" s'éteint, 4 tirets sont affichés pour signaler que toutes les sélections ont été annulées. Vous pouvez alors reselectionner le bon programme.

Vous avez oublié d'introduire de la vaisselle?

Cela peut arriver à tout le monde. Appuyez sur la touche de Standby pour interrompre le cycle de lavage, introduisez la vaisselle que vous aviez oubliée et appuyez de nouveau sur la touche. Le cycle redemarrera de l'endroit où vous l'avez interrompu.

La fin du cycle est signalée par 2 brefs signaux acoustiques et par "END" qui clignote sur l'écran.

• Appuyez sur la touche "A" pour éteindre l'écran, débranchez la fiche de la prise de courant pour couper l'alimentation électrique ; le câble d'alimentation doit être par conséquent facilement accessible.
• Fermez le robinet de l'eau.
• Attendez quelques minutes avant devoir vasielle : elle brûle! Si vous patientez un peu, elle séchera mieux.
• Videz d'abord le panier inférieur.

Contrôlez que le programme est bien achevé avant de sortir votreVAISSelle!

Le programme s'interrompt et repart dès que le courant revient ou que vous refermez la porte. Tout a été prévu!

Programme "duo wash":

C'est un programme spécial qui permet d'effectuer un lavage différentiel dans les deux paniers : délicat dans celui du haut pour verres et cristallerie, énergique dans celui du bas pour les casseroles et les poêles.

Appuyez sur la touche (Mode) et sélectionnez le symbole du Duo-Wash, appuyez à présent sur (Select): "on" sert à le sélectionner, le petit rectangle correspondant s'allumera, "off" sert à le désactiver; au bout de 5 secondes il quitte automatiquement le menu.

Appuyez à présent sur Start, le programme démarre avec un bip.

Décidez-vous quand démarrer.

Veuillez charger vos vêtements. Avant ou après la sélection du programme, vous pouvez décider quand le faire demarrer.

Appuyez sur la touche "M" (Mode) puis sélectionnez le symbole correspondant au départ différé:

Vous verrez le petit rectangle correspondant noircir. Appuyez à présent sur la touche "S" (Select) pour différer le départ du cycle de lavage de 1h à 24h. Si vous appuyez une autre fois, il y aura affichage de "OFF" (aucune sélection).

À chaque pression correspond un bip ; après avoir effectué votre choix, contrôlez si la porte est bien fermée et lancez le programme en appuyant sur la touche de mise en marche (O) (START). Le compte à rebours commence sur l'écran.

Une fois le compte à rebours terminé, le programme démarre et l'écran affiche le temps moyen qui reste avant la fin du programme.

Vous avez changé d'avis?

Si vous changez d'avis, vous pouvez programmer un autre délai d'attente, il suffit pour cela d'appuyer sur les touches Mode et Select et de recommencer la sélection.

Si vous souhaitez par contre annuler le retard sélectionné et faire démarrer tout de suite le programme, appuyez sur la touche

Sélectionnez jusqu'à la mise à zéro. Le voyant s'éteindra:

Vous désirez extra davantage de séchage?

Avant de faire démarrer le programme sélectionné, appuyez plusieurs fois de suite sur la touche "M" (Mode) jusqu'à la sélection du symbole de séchage super "G", le petit rectangle correspondant s'allumera. Appuyez sur la touche "S" (Select) et sélectionnez On pour activer le séchage super, Off pour le désactiver. N'oubliez pas qu'avec le séchage super le programme de lavage durera plus longtemps pour vous donner une vaisselle parfaitement sèche.

Cette option est incompatible avec le trempage.

Vous avez une petite vaisselle que vous pouvez charger dans un seul panier pour faire des économies d'eau, de détergent et d'électricité. Appuyez sur la touche Mode plusieurs fois de suite jusqu'à la sélection du symbole "N": le petit rectangle correspondant s'allumera. A l'aide de la touche S (select) vous pouvez désirer de laver une demi-charge dans le panier supérieur ½ ou dans le panier inférieur ½.

À chaque pression, vous entendrez un bip et le symbole correspondant s'allumera. L'écran affichera le symbole du panier sélectionné. Off indique "aucune sélection"

Après avoir effectué votre choix, faites démarrer le programme à l'aide de START.

Cette option est valable avec tous les programmes.

Lorsque vous ouvrez la porte du lave-vaiselle alors que le cycle de lavage est en cours ou vient juste de finir, faites attention à la vague de vapeur chaude, vous risquez de vous brûler !

Produit de lavage et de rinçage

N'utilisez que du produit de lavage spécial lave-vaisselle. Versez le produit de lavage dans le distributeur situé à l'intérieur de la porte. Avant de démarrer le cycle de lavage, bien sûr!

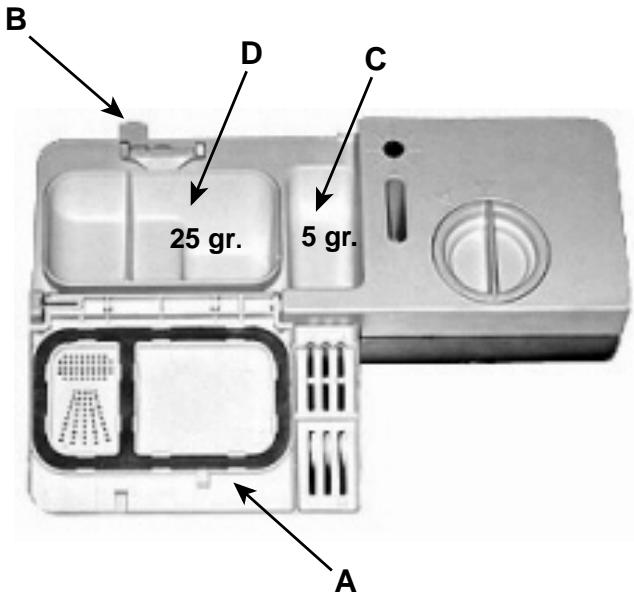

Le produit de lavage

Chargement du produit de lavage

Pour ouvrir le couvercle A, appuyez sur la touche B. Remplissez de produit de lavage les deux bacs C et D jusqu'au bord.

Fermez le couvercle en appuyant jusqu'au déclic.

Dans le commerce, il existe des produits de lavage en pastilles. Dans ce cas, mettez une pastille dans le bac "D" et fermez le couvercle.

Le couvercle ne ferme pas! Contrôlez qu'il n'y a pas de résidus de produit de lavage sur les bords du bac. C'est certainement pour cela que le couvercle n'arrive pas à fermer. Nettoyez bien et vous verrez qu'il fermera.

Conseils utiles

• Ne remplissez la cuve du produit de lavage qu'au moment de démarrer le lave-vaisselle.

Si vous le mettez trop à l'avance, le produit risque d'absorber de l'humidité, de former des grumeaux et de perdre de sa puissance de lavage.

• Dosez juste la quantité de produit de lavage nécessaire : exagérer n’endra pas votre vaisselle plus propre mais polluera davantage.

Le produit de rinceage.

Le produit de rincege fait briller votre vaisselle davantage car il améliore son séchage. Le réservoir à produit de rincege est situé à l'intérieur de la porte, il faudra le replir quand vous VOYZ qu'il est vide à travers l'indicateur optique «D». (Si votre lave-vaisselle est équipé d'un VOYANT «produit de rincege», replissez le réservoir des qu'il s'allume ou commence à clignoter).

Chargement du produit de rincege.

Pour ouvrir le réservoir, tournez le bouchon "C" dans le sens inverse des aiguilles d'une montre. Attention à ne pas faire déborder le produit quand vous le versez. Vous pouvez régler la quantité de produit de rinçage utilisé par le lave-vaisselle : à l'aide d'un tournevis, agissez sur le dispositif de réglage F qui se trouve sous le couvercle "C".

Vous avez six positions au choix. Normalement, il est réglé sur 4.

Le réglage de la quantité de produit de rinçage utilisé améliore le séchage. Si vous remarquez des gouttes d'eau ou des traces sur la vaisselle, tournez le dispositif de réglage vers les numéros plus élevés.

Si par contre votre VAISSELLE présente des traces blanches, tournez le dispositif de réglage vers les numéros plus bas.

Attention

Il existe dans le commerce des produits pour lave-vaisse qui ont à la fois une fonction lavage, une fonction Sel et une fonction rinçage (3 en 1). Si votre eau est dure ou très dure, nous vous conseillons d'ajouter quand même du sel dans le réservoir prévu à cet effet, pour éviter la formation de traces blanches sur votre vaisselle ou à la surface de la cuve.

Ne remplissez votre réservoir à produit de rinçage que si le séchage de la vaisselle n'est pas satisfaisant.

Suivez toujours les recommandations du fabricant reportées sur l'emballage.

Si vous n'utilisez que des produits de ce genre, il est normal que les indicateurs lumineux Sel et produit de rinçage se mettent à clignoter, au bout d'un certain nombre de lavages.

Choisissez le bon programme

Le lavage en lave-vaisselle garantit un environnement hygiénisant et davantage de propreté.

N'oubliez pas : les cycles des programmes automatiques peuvent subir des modifications du fait de l'intervention du capteur qui juge du degré de salissure et les optimise.

Programmes automatiques "AUTO

Grâce à un capteur spécial, votre lave-vaisselle peut évaluer le degré de salissure pour un lavage le plus efficace et le plus économique.

Programme	Indications sur le choix des programmes	Description du cycle	Produit de lavage prélavage + lavage	Produit de rinceage	Durée du programme (tolerance ±10% sans séchage super)
Auto Super Wash	Vaiselle et casseroles très sales (déconseilé pour la vaiselle fragile)	Prélavage à l'eau chaude 40°C Lavage prolongé à 65°C 2 rincçages à l'eau froide Rinceage chaud à 65°C Séchage	5+25 g	*	120'
Auto Normal	Cycle pour vaiselle et casseroles normalement sales. Programme standard quotidien.	Prélavage à l'eau froide Lavage bref à 50° Rinceage chaud à 70°C Séchage	5+25 g	*	72'
ECO Auto	Programme de lavage écologique, à faible consommation d'électricité, pour vaiselle et casseroles normalement sales.	2 Prélavages à l'eau froide Lavage prolongé à 50°C Rinceage chaud à 65°C Séchage	5+25 g	*	120'
Rapide	Cycle économique et rapide conseillé en cas de vaiselle peu sale, tout de suite après l'usage. Sans séchage, sauf en cas de sélection du séchage super.	Lavage bref à 50°C Rinceage froid ou bien : rinceage chaud avec sélection du séchage super.	25 g		24'
Trempage	Lavage préalable dans l'attente de compléter le chargement au repas suivant	Lavage bref froid pour éviter que les déchets ne sechant sur la vaiselle			12'
Verres	Cycle spécial conseillé pour la vaiselle fragile ne supportant pas les haute Températures tout de suite après l'usage.	Lavage à 50°C Rinceage tiède à 45°C Rinceage chaud à 65°C Séchage	25 g	*	96'
Special Guest	Cycle de rinceage et de séchage pour vaiselle peu utilisée; à dépoussiérer seulement.	Rinceage chaud à 65°C Séchage		*	36'

PROGRAMME OPTIONNEL

Auto Duo Wash

Lavage différencié dans les deux paniers délicat dans celui du haut pour verres et cristallerie, énergique dans celui du bas pour les casseroles

Prélavage froid Lavage à 50°C Rinçage tiède à 45°C Rinçage chaud à 65°C Séchage

5+25 g

*

108'

Votre eau

La durée de l'eau varie d'un endroit à l'autre. Si votre eau est dure et qu'aucun adoucisseur n'est installé, des incrustations pourraient se former sur votre vaisselle. Or, votre lave-vaisselle dispose d'un adoucisseur qui utilise du sel spécial et élimine le calcaire de l'eau.

Pour éviter la formation de rouille, chargez le sel avant de démarrer un cycle de lavage.

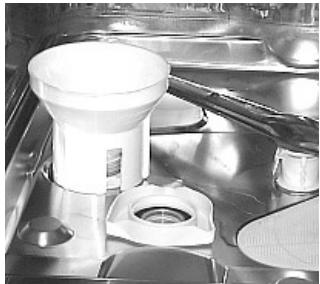

Chargement du sel.

Utilisez du sel spécial lave-vaisselle.

Le réservoir à sel est situé sous le panier inférieur, remplissez-le comme suit :

1. Sortez le panier inférieur, dévissez et enlevez le bouchon du réservoir
2. Vous chargez le Sel pour la première fois? D'abord, remplissez le réservoir d'eau (vous n'aurez plus à le faire par la suite)
3. Placez l'entonnoir du lave-vaisselle dans le trou et introduisez environ deux kilos de sel. Il est normal que de l'eau déborde du réservoir.
4. Revissez soigneusement le bouchon.

Quand faut-il ajouter du sel ?

Il faut remplir la réserve à sel quand le voyant "manque de sel" «T» clignote. Après avoir chargé le sel pour la première fois, il est tout à fait normal que le voyant sel reste allumé ou clignote pendant 5 cycles de suite.

Sel : dosage intelligent.

Votre lave-vaisselle peut régler sa consommation de Sel selon la durée de votre eau. Vous pourrez ainsi optimiser et personnaliser votre consommation de sel (ni trop ni trop peu).

Pour régler la consommation de sel, procédez comme suit:

1. Dévisse le bouchon du réservoir à sel
2. Vous verrez sur la collerette du réservoir une flèche (figure) : si nécessaire, tournez-la dans le sens inverse des aiguilles d'une montre en allant du signe "-" au signe "+"

Choisissez la position de la flèche après avoir consulté le schéma sur la durée de l'eau.

Durété de l'eau
°dH	°fH	mmol/l	Position sélécteur	Consommation Sel(grames-/cycle)	Autonomie(cycles/2kg.)
0,10	0,17	0,1,7	/	0	/
10,25	18,44	1,8,4,4	-	20	60
25,50	45,89	4,5,8,9	MED	40	40
>50	>89	>8,9	+	60	25

Vous ne connaissez pas le degré de durée et de votre eau ?

Renseignez-vous auprès de la société qui est chargée de la distribution de l'eau dans votre ville.

Comment entretenir et réparer la vaisselle à laquelle vous tenez

Vous pouvez laver presque toute votre argenterie au lave-vaisselle. À deux exceptions près : l'argenterie ancienne et celle qui est décorée avec un agent oxydant. L'eau chaude peut desserrer les manches de l'argenterie ancienne et faire disparaître les motifs ornementaux de l'autre. Ne placez jamais l'argenterie au contact d'autres métaux : vous éviterez taches et noircissement.

Le lave-vaisselle non seulement vous permet d'économiser du temps et du travail, mais il désinfecte la vaisselle, en la lavant à une température élevée.

• Les plats et plateaux en argent doivent être lavés immédiatement après l'usage, surtout s'ils contenaient du sel, des œufs, des olives, de la moutarde, du vinaigre, des jus de fruit et des légumes cuits. Pour votre vaisselle particulièrement fragile, faites un lavage spécial prévu sur votre lave-vaisselle.

Économiser : c'est possible

Utilisez les électroménagers de façon intelligente, vous ferez des économies et chouchouterez l'environnement.

Charge maximum

Pour optimiser vos consommations, faites fonctionner le lave-vaisselle à sa charge maximum. Si vous n'arrivez pas à le remplir tout de suite, utilisez le cycle trempage, vous éviterez la formation de mauvaises odeurs et d'incrustations.

Le bon programme.

Choisissez le programme approprié au type de chargement que vous avez effectué. Le choix du programme dépend du type de vaisselle que vous devez laver et de son degré de salissure. Pour effectuer le bon choix, consultez le tableau des programmes page 6.

Votre lave-vaisselle est arrivé

À son achat ou après un déménagement, le bon fonctionnement de votre lave-vaisselle dépend en grande partie de son installation.

Choisissez l'endroit où installer votre lave-vaisselle, vous pouvez le placer côte à côte avec des meubles ou contre le mur. Le lave-vaisselle est équipé de tuyaux pour l'arrivée et l'évacuation de l'eau, ils peuvent être orientés vers la droite ou vers la gauche en vue d'une meilleure installation.

Encastrable

Ce modèle de lave-vaisselle peut facilement être encastré sous un plan de travail continu. Une notice d'instruction est fournie avec l'appareil.

Mise à niveau

Après avoir installé la machine, vissez ou dévissez ses pieds de réglage pour l'amener à la hauteur voulue et la mettre à niveau afin qu'elle soit parfaitement à plat. Veillez à ce qu'elle ne soit pas inclinée de plus de 2 degrés. Une bonne mise à niveau garantira le bon fonctionnement de votre lave-vaisselle.

Raccordement à la prise d'eau froide.

Pour raccorder l'électroménager au réseau de distribution de l'eau, utilisez le tuyau d'arrivée fourni avec l'appareil, n'utilisez aucun autre type de tuyau. En cas de remplacement, n'utilisez que des pièces de rechange originales.

Si la prise de courant à laquelle vous raccordez la machine ne correspond pas à la fiche, remplacez-la par une prise appropriée; n'utilisez ni adaptateurs ni déviateurs, ils pourraient provoquer des surchauffes ou des brûlures.

Raccordez le tuyau d'arrivée à une prise d'eau froide avec embouchure filétée 34 gaz en interposant le petit filtre fourni avec le lave-vaisselle; vissez-le soigneusement au robinet (voir figure 2). Si les tuyaux de l'eau sont neufs ou s'ils sont restés longtemps inutilisés, avant d'effectuer le raccordement, faites couler l'eau jusqu'à ce qu'elle devienne limpide et dépourvue d'impuretés. Faute de quoi, vous risquez d'endommager votre lave-vaisselle à cause du risque d'engorgement au point d'arrivée de l'eau.

Raccordement à la prise d'eau chaude.

Le lave-vaisselle peut être alimenté avec de l'eau chaude du réseau (si vous disposez d'une installation centralisée avec radiateurs) ne dépassant pas 60°C.

Dans ce cas, la durée du lavage sera plus courte de 15 minutes et l'efficacité du lavage légèrement réduite.

Pour le raccordement à la prise d'eau chaude, procédez comme décrit pour le raccordement à la prise d'eau froide.

Raccordement au tuyau d'évacuation.

Introduisez le tuyau d'évacuation dans une conduite ayant au moins 4 cm de diamètre ou bien accrochez-le à l'évier. Évitez tous étranglements ou courbes excessives. Pour bien le placer, utilisez le coude plastique spécifique fourni à cet effet (voir figure). La portion de tuyau repérée par la dette A doit se couvrir à une

hauteur comprise entre 40 et 100cm

Le tuyau ne doit pas être plongé dans l'eau.

Branchement électrique.

Vérifiez avant tout si les valeurs de tension et de fréquence du réseau correspondent bien à celles qui sont indiquées sur l'étiquette placée sur la contreporte inox de la machine et si l'installation électrique à laquelle vous la raccordez est bien dimensionnée pour le courant maximum indiqué sur l'étiquette.

Terre: sécurité indispensable.

Vous pouvez alors insérer la fiche dans une prise de courant munie d'une liaison à la terre efficace (la mise à la terre de l'installation est une garantie de sécurité prévue par la loi, vérifie si votre installation est bien en règle).

Câble d'alimentation.

Procédez à un contrôle périodique du câble d'alimentation ; s'il est abîmé, nous vous conseillons vivement de le faire remplacer par un service après-vente/agréé.

Fixez solidement le coude plastique spécial au mur pour éviter que le tuyau d'évacuation ne rougit et déverse l'eau par terre.

Au moins ne doit, lisez ce qui suit

Il peut arriver que le lave-vaisselle fonctionne mal ou pas du tout. La plupart du temps, vous pouvez résoudre ces problèmes vous-même. Avant de téléphoner au service après-vente, lisez ces quelques lignes.

Le lave-vaisselle ne démarre pas

Le robinet de l'eau est-il bien ouvert ? Le robinet de l'eau est-il bien raccordé au tuyau ? Y a-t-il une coupure d'eau à la maison ? La pression de l'eau est-elle suffisante ? Le tuyau est-il plié ? Le filtre du tuyau d'arrivée de l'eau est-il bouché ? La porte du lave-vaisselle est-elle ouverte ?

La vase n'est pas propre.

Avez-vous utilisé une dose de produit de lavage idoine? Le programme de lavage sélectionné est-il approprié à la vaisselle que vous avez chargée? Le filtre et le micro-filtre sont-ils propres? ■ Les gicleurs sont-ils libres?

Le lave-vaisselle ne vidange pas

Le tuyau d'évacuation est-il plié?

Le lave-vaisselle présente des dépôts de calcaire ou une couche blanche.

Le bouchon du réservoir d sel est-il bien fermé? La quantité de produit de nettoyage est-elle bien dosée?

Messages d'erreur.

Votre lave-vaisselle monte un dispositif de sécurité capable de signaler des anomalies de fonctionnement.

Ces anomalies ou pannes sont signalées par des codes se composant de plusieurs lettres et chiffres qui clignotent sur l'afficheur. Après avoir pris note du code d'erreur, éteignez l'appareil, fermez le robinet de l'eau et appelez votre service après-vente.

Alarme robinet fermé

Si vous avez oublié d'ouvrir le robinet de l'eau, votre appareil vous le signale par une longue série de bips prolongés et par affichage clignotant du message H20. Ouvrez le robinet de l'eau et au bout de quelques minutes

le programme démarrera.

Si vous n'êtes pas là quand les bips retentissent, l'appareil se mettra en état d'alarme et le code "AL06" se mettra à clignoter. Appuyez sur la touche de Stand-by ⦁ jusqu'à ce que l'écran s'éteigne, vérifiez qu'il n'y a pas de coupure d'eau et ouvrez le robinet ; rallumez en appuyant sur la même touche. Recommencez les opérations de programmation et mettez en marche à l'aide de la touche START.

Alarme filtres bouchés

Si la machine est bloquée et le code “AL05” clignote, c'est que le filtre est bouché par de gros résidus d'aliments. Appuyez sur la touche de

Stand-by 0 jusqu'à ce que l'écran s'éteigne. Nettoyez soignement le filtre et après l'avoir remonté à son emplacement comme indiqué page 10, rallumez. Recommencez les opérations de programmation.

et mettez votre appareil en marche à l'aide de la touche START.

Alarme fuites d'eau

Si ce voyant clignote, c'est que votre appareil est bloqué à cause d'une fuite d'eau. Fermez le robinet de l'eau, coupez le courant et appelez le service d'assistance technique.

Vous avez tout vérifié mais votre lave-vaisselle ne fonctionne toujours pas et le problème persiste ?

Appelez le service après-vente le plus proche de chez vous et n'oubliez pas de leur signaler:

• le type de panne
• le sigle du modèle (Mod....) et le numéro de série (S/N....) que vous trouverez sur l'étiquette signalétique appliquée sur le côté de lacontre-porte.

Ne faites jamais appel à des techniciens non agréés et exigez toujours l'installation de pièces détachées originales.

La sécurité chez vous

Votre lave-vaisse a été fabriqué selon les réglementations internationales de sécurité les plus sévères en la matière. Elles vous protègent ainsi que votre famille. Lisez attentivement les avertissements et les renseignements de cette notice ; ils vous fourniront des nouvelles utiles quant à la sécurité d'installation, d'utilisation et d'entretien de suive appareil. Pour ne pas avoir de mauvaises surprises.

1. Éliminez avec soin l'emballage (suivez les instructions concernant le dépôt sélectif des déchets de votre Commune)
2. Avec déballé l'appareil, contrôlez s'il est en bon état. Si vous avez le moindre doute, adressez-vous à un professionnel du secteur.
3. Le lave-vaisselle ne doit être utilisé que par des adultes. N'y lavez que la vaisselle de tous les jours en suivant les instructions de ce manuel. Ne touchez pas la machine quand vous êtes pieds nus ou si vous avez les mains et les pieds mouillés.
4. L'usage de rallonges et de prises multiples est déconseillé. Si le câble d'alimentation électrique

n'est pas assez long, faites-le remplacer sans oublier qu'il ne doit pas être écrasé ou dangereusement plié.

1. En cas de mauvais fonctionnement ou de travaux d'entretien, déconnectez l'appareil de la ligne (débranchez la fiche !).
2. Gardez les enfants à bonne distance des produits de lavage et du lave-vaisselle ouvert.
3. N'installez pas votre lave-vaisselle à l'extérieur, même s'il est abrité par un auvent : il est extrêmement dangereux de le laisser sous la pluie et les orages.
4. Ne touchez pas à la résistance pendant et dès la fin du cycle de lavage.
5. Ne vous appuyez pas et ne vous asseyez pas sur la porte

ouverte, vous risqueriez de faire basculer le lave-vaisse. 10. En cas de panne, fermez le robinet d'arrivée de l'eau et débranchez la fiche de la prise murale. Consultez le chapitre "Si vous avez des

problèmes, lisez ce qui suit". S'il n'y a pas de solution possible, appelez le service après-venture. 11. Rendez inutilisables vos appareils hors d'usage comme suit : coupez le câble d'alimentation et rendez le verrouillage de la porte inopérant.

J'exige un technicien spécialisé et agréé qui mont des pièces détachées originales garanties par

Le groupe filtrant

Si vous voulez toujours avoir d'excellents résultats de lavage, nettoyez le groupe filtrant.

L'eau de lavage est débarrassée des déchets d'aliments et remise en circulation parfaitement filtrée. Voilà pourquoi, il vaut mieux enlever, après chaque lavage, les déchets les plus gros arrêtés par le filtre semi-circulaire “A” et par le gobelet “C” ; pour les sortir, tirez la poignée vers le haut. Rincez-les à l'eau courante.

Nettoyez soigneusement, une fois par mois, tout le groupe filtrant : filtre semi-circulaire A + gobelet C + filtre cylindrique B + microfiltre D.

Pour sortir le filtre "B" tournez-le dans le sens inverse des aiguilles d'une montre. Pour le nettoyer, servez-vous d'une petite brosse non métallique.

Assemblez les pièces (comme

illustré) et remontez le groupe dans le lave-vaisselle. Faites-le entrer dans son logement en poussant vers le bas.

N'utilisez pas votre lave-vaisselle sans filtres. S'ils ne sont pas montés correctement, l'efficacité du lavage en souffrira et vous risquez d'endommager l'appareil.

De temps en temps, au moins une fois par mois, occupez-vous plus particulièrement du groupe filtrant et des bras gicleurs.

Nettoyage des bras gicleurs

Il peut arriver que des déchets restent collés aux bras gicleurs et bouchent les trous de sortie de l'eau. Contrôlez-les et nettoyez-les de temps en temps.

Nettoyage du filtre entred'eau

Nettoyez périodiquement le filtre entrée de l'eau (voir figure 2 chap. "Installation") situé à la sortie du robinet.

Après avoir fermé le robinet, dévissez l'extrémité du tuyau d'arrivée de l'eau, enlevez le filtre et nettoyez-le délicatement sous un jet d'eau courante; remontez ensuite le filtre et revissez le tuyau.

Gardez votre lave-vaisselle en pleine forme

Chouchoutez votre lave-vaisselle, il vous servira fidèlement.

Après chaque lavage.

Quand le cycle est terminé, n'oubliez pas de toujours fermer le robinet de l'eau et de laisser la porte entrebaillée. Vous éviterez que l'humidité stagne à l'intérieur et que de mauvaises odeurs se forment.

Débranche la fiche.

Avant d'effectuer toute opération de nettoyage ou d'entretien de la machine, débranchez la fiche électrique. Vous évitez tout danger.

Pas de solvants! pas de produits abrasifs!

Pour nettoyer l'extérieur et les parties en caoutchouc de votre lave-vaisselle, pas besoin d'utiliser de solvants ou de produits abrasifs, un chiffon mouillé d'eau tiède et un peu de savon suffisent.

Si vous remarquez des taches à la surface de la cuve, enlevez-les à l'aide d'un chiffon mouillé d'eau et de vinaigre blanc (il en faut peu), ou bien utilisez un produit de nettoyage spécial lave-vaisselle.

Vous partez en vacances?

Quand vous vous absentez pour longtemps, nous vous conseillons d'effectuer les opérations suivantes:

• effectuez un lavage à vide. fermez le robinet d'arrivée de l'eau
• Laissez la porte entrouverte. Vos joints dureront plus longtemps et vous évitez la formation de mauvaises odeurs à l'intérieur du lave-vaiselle.

Déménagement.

En cas de déménagement, il vaut mieux laisser l'appareil à la verticale. En cas de besoin, vous pouvez l'incliner sur le dos.

Les joints.

La formation de mauvaises odeurs à l'intérieur du lave-vaisselle est principalement due aux déchets alimentaires qui restent coincés dans les joints. Il vous suffira de les nettoyer de temps en temps avec une éponge humide.

Votre lave-vaisselle n'est pas un broyeur à ordures!

Ne vous mettez pas martel en tête, pas besoin de débarrasser votre vaisselle de tous les menus déchets, mais débarrasssez-la des os, pelures et autres restes avant de la ranger dans les paniers. Videz les verres et les coupes.
