3MF-2IS NOIR - Plaque de cuisson FAGOR - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Plaque de cuisson à induction
Marque	FAGOR
Modèle	3MF-2IS NOIR
Nombre de foyers	4
Alimentation	220-240 V ~ 50/60 Hz (monophasé ou triphasé)
Fusible recommandé	16 A ou 32 A selon câblage
Type de commandes	Tactiles (fonctions spéciales, de base ou compact selon version)
Fonctions principales	Allumage/Arrêt tactile, Minuterie, Booster, Fonction P (échauffement rapide), Total, Programmation différée, Accès direct, Sécurité enfants
Détection de récipient	Oui (induction)
Sécurité	Auto-stop, Protection débordement, Indicateur de chaleur résiduelle (H), Verrouillage enfants
Matériau de la surface	Verre vitrocéramique
Entretien et nettoyage	Chiffon doux et produits spécifiques pour vitrocéramique ; ne pas utiliser d'abrasifs
Réparations	Seul un Service Technique Agréé est autorisé
Câble d'alimentation	Fourni, remplaçable par le fabricant ou SAV
Dimensions de la zone de cuisson	Foyers de 16, 18, 21 et 28 cm (selon modèle)

FOIRE AUX QUESTIONS - 3MF-2IS NOIR FAGOR

Comment allumer un foyer ?

Appuyez sur la touche Allumage/Arrêt du foyer souhaité. L'afficheur indique '0'. Utilisez les touches '+' ou '-' pour sélectionner la puissance désirée (de 1 à 11 ou P).

Comment utiliser la minuterie ?

Allumez le foyer et réglez la puissance. Appuyez sur les touches '+' ou '-' de la minuterie pour définir le temps (de 0 à 99 minutes). La minuterie compte à rebours et éteint automatiquement le foyer à zéro.

Comment activer la fonction Booster ?

Appuyez sur la touche Booster. L'afficheur indique 'bo' et le foyer chauffe à puissance maximale. Pour annuler, appuyez sur n'importe quelle touche de puissance du foyer.

Comment verrouiller les commandes (sécurité enfants) ?

Maintenez enfoncée la touche de Sécurité (cadenas) pendant 3 secondes. Un symbole s'affiche et les autres touches sont désactivées. Pour déverrouiller, refaites la même opération.

Que faire en cas de code d'erreur ou de dysfonctionnement ?

Consultez le chapitre 'Que faire si...' de la notice. Par exemple, si l'écran affiche '▼' ou 'F7', nettoyez le bandeau de commandes ou retirez un objet. Pour d'autres codes, contactez le Service Après-Vente.

Quels récipients utiliser sur une plaque à induction ?

Utilisez des récipients à fond magnétique (acier, fonte, émaillé). Le diamètre doit correspondre à la zone de cuisson (de 10 à 32 cm selon le foyer). L'aluminium, le verre, la terre cuite sans fond spécial ne conviennent pas.

Comment nettoyer la plaque vitrocéramique ?

Nettoyez avec un chiffon doux ou du papier absorbant. Pour les taches tenaces, utilisez un produit spécifique pour vitrocéramique. N'utilisez jamais de produits abrasifs ou de poudre à récurer.

Pourquoi la plaque s'éteint-elle automatiquement ?

La plaque est équipée d'un système Auto-stop qui coupe les foyers après un certain temps (de 1 heure à puissance maximale à 10 heures à puissance minimale). C'est une sécurité en cas d'oubli.

Que faire en cas de débordement sur les commandes ?

La plaque s'éteint et émet un signal sonore. Nettoyez le bandeau de commandes, retirez le liquide ou l'objet, puis remettez la plaque en marche en appuyant sur la touche Allumage/Arrêt.

Peut-on utiliser des récipients en aluminium ou en cuivre ?

Non, sauf s'ils possèdent un fond spécial adapté à l'induction. En général, l'aluminium, le cuivre, le verre et la terre cuite ne sont pas détectés par les foyers à induction.

MODE D'EMPLOI 3MF-2IS NOIR FAGOR

Vous voulez savoir comment fonctionne votre table de cuisson ?

Voici la réponse.

NOTICE D'INSTALLATION ET D'UTILISATION DE L'APPAREIL

Nous défendons la préservation de l'Environnement.

Raison pour laquelle nos emballages :

• Sont 100% recyclables.
• Sont munis de la moindre quantité de pièces et de matériel possible, afin de faciliter le recyclage.

AVERTISSEMENT

• Seul un Service Technique Agréé est autorisé à réaliser des réparations sur votre table de cuisson en cas de panne. Tout agissement à l'encontre de cette disposition annule la garantie.
• Les informations techniques et d'identification de l'appareil figurent sur la plaque signalétique de l'appareil.
• Veuillez consulter cette Notice avant de procéder au raccordement électrique de l'appareil.
• Le raccordement électrique doit être réalisé par un spécialiste au courant des réglementations et des dispositions légales en vigueur dans chaque pays.
• Dans un souci constant d'amélioration de nos produits, nous nous réservons le droit de modifier leurs caractéristiques techniques, fonctionnelles ou esthétiques, conformément à l'évolution technique.

SOMMAIRE

INSTALLATION 4

1. DESCRIPTION DE L'APPAREIL 4

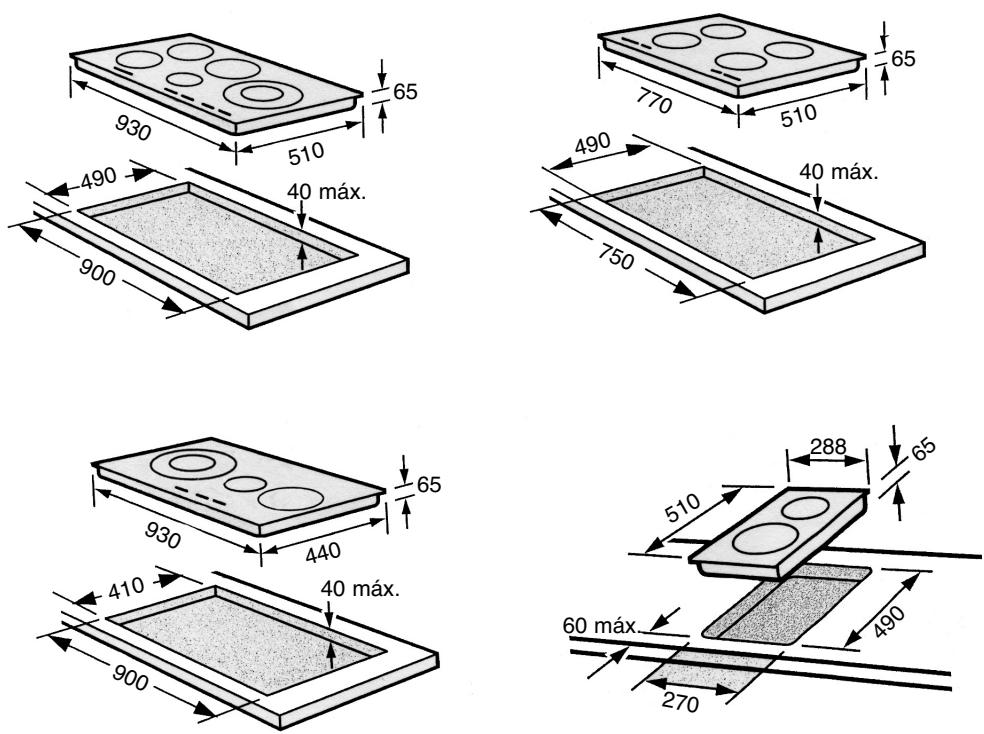

2. DIMENSIONS ENCASTREMENT 4
3. FIXATION AU PLAN 6
4. EMPLACEMENT D'INSTALLATION 6

UTILISATION 7

1. TYPE D'APPAREIL 7
   •Puissance de chaque foyer 7
2. DESCRIPTION DES COMMANDES 8
   • Bandeau de commandes à fonctions spéciales 8
   -Fonctions 8
   •Fonctionnement 9
   -Allumage d'un foyer 9
   -Fonction minuterie 10
   -Avertissement sonore 10

•Fonctions Spéciales 11

•Bandeau de commandes à fonctions de base 13

•Fonctionnement 13

-Allumage d'un foyer 13

-Fonctionnement minuterie 13

-Avertissement sonore 13

-Fonction P. (P point) Fonction échauffement rapide 13

•Bandeau de commandes compact 14

•Fonctionnement 14

-Allumage d'un foyer 14

-Avertissement sonore 14

-Fonctionnement minuterie 14

1. SÉCURITÉ 15
   •Sécurité fonctionnement 16
2. RÉCIPIENTS 17
3. ENTRETIEN ET NETTOYAGE 18
4. RACCORDEMENT ÉLECTRIQUE 19

QUE FAIRE SI... 21

PLAQUES À INDUCTION

INSTALLATION

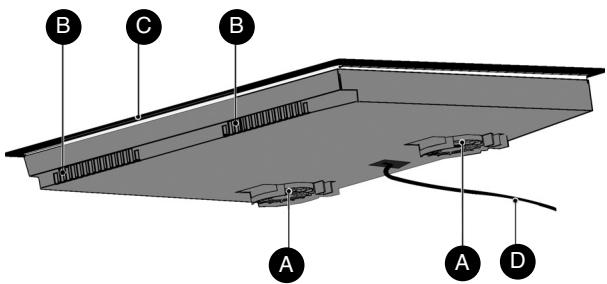

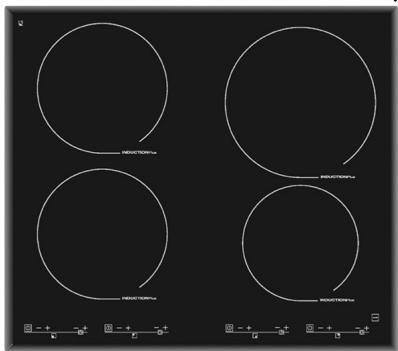

1 DESCRIPTION DE L'APPAREIL

A Entrée d'air
B Sortie d'air
C Verre vitrocéramique
D Cordon d'alimentation

B C B A A D

La table de cuisson doit être installée de manière à pouvoir accéder aisément au secteur.

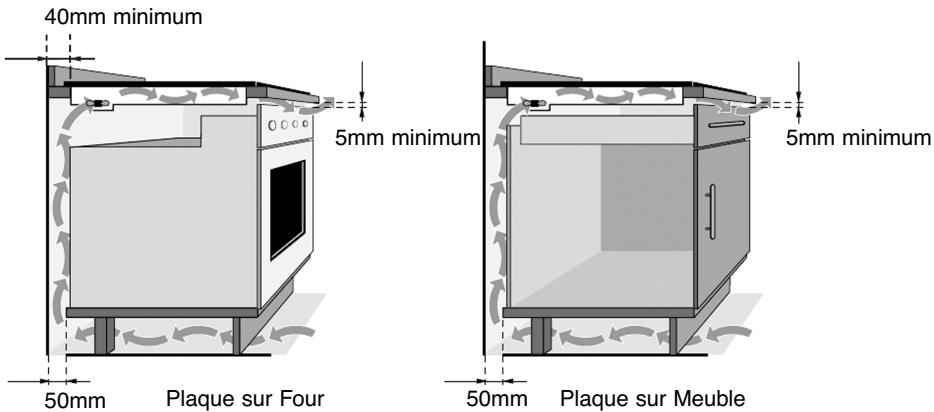

Veillez à respecter une distance d'au moins 40 mm (zone A), entre le bord de la plaque et le mur (ou paroi) latéral ou arrière.

Collez le joint d'étanchéité sous la plaque, sur tout le pourtour de la surface d'appui du plan, pour assurer la parfaite étanchéité du joint.

Fixez les supports de la plaque au meuble.

Ne pas utiliser de matériaux non-amovibles, comme de la silicone.

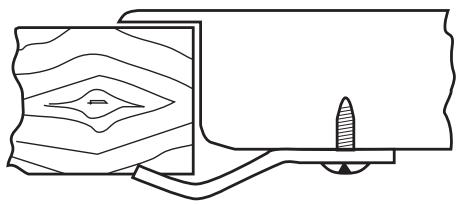

3 FIXATION AU PLAN

A Placer la plaque dans le creux du meuble, en faisant pression pour que le joint d'étanchéité réalise une bonne fermeture.
B Monter les quatre fixations de la plaque par le bas aux angles du creux.

Les circuits électroniques de la plaque à induction doivent être refroidis par un courant d'air frais, comme indiqué sur le croquis.

Veillez à ce que l'installation permette l'entrée d'air à l'arrière et la sortie d'air à l'avant, en laissant une distance d'au moins 5mm entre le meuble et le mur ou paroi.

UTILISATION DES PLAQUES À INDUCTION

MODE D'EMPLOI

1 TYPE D'APPAREIL

TYPE A

Les appareils de type « A » sont munis de commandes aux fonctions spéciales ou aux fonctions de base.

TYPE B

Les appareils de type « B » sont munis de commandes compactes.

Cherchez le type de commandes qui correspondent à votre table de cuisson :

• Commandes à fonctions spéciales
• Commandes à fonctions de base
• Commandes compactes

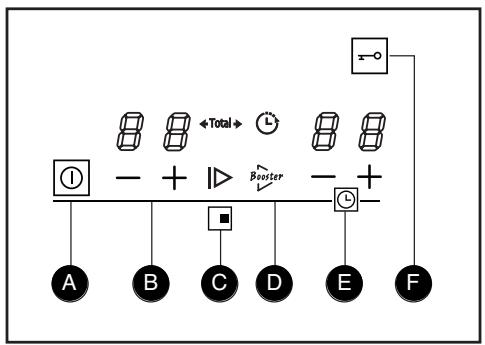

BANDEAU DE COMMANDES À FONCTIONS SPÉCIALES

A Touche Sensitive Allumage/Arrêt.
B Touches Sensitives et Afficheurs de Puissance, entre «0» et «P».
© Indicateur du Foyer à utiliser.
D Fonctions Spéciales.
E Touches Sensitives et Afficheur de Minuterie.
F Touche Sensitive et Afficheur de Sécurité.

FONCTIONS

Permet d'allumer ou d'éteindre chaque foyer. Lorsque le foyer est allumé, l'afficheur de puissance affiche «0».

Permet de choisir la puissance de chacun des foyers, entre 0, 1, 2...11 et P.

Permet de voir sur la plaque la situation de chaque foyer.

Permet de réaliser des fonctions spéciales.

Permet de verrouiller les autres touches sensitives, pour éviter leur manipulation par les enfants.

FONCTIONNEMENT

ALLUMAGE D'UN FOYER

A Placez le doigt sur la touche d'allumage /arrêt en tenant compte du fait que pour éviter que les enfants puissent jouer avec les commandes, il existe une touche de sécurité qui se désactive en maintenant la pression pendant trois secondes.
B Assurez-vous que la touche que vous allez sélectionner correspond au foyer que vous voulez utiliser. Posez le doigt sur – ou + pour allumer le foyer.
C Sélectionnez la puissance adéquate en maintenant enfoncée la touche.

IMPORTANT

• Vous pouvez, à tout moment, activer la touche de sécurité. Il suffit, pour ce faire, de main tenir enfoncée la touche durant trois secondes.
• Si vous laissez un objet sur les touches, la plaque fera entendre quelques bip et s'éteindra.
• La plaque s'éteint automatiquement après un temps de sécurité donné, qui varie en fonction de la puissance sélectionnée (de 1 heure avec la puissance “P” ou “9” à 10 heures avec la puissance “1”).

IMPORTANT

L'arrivée à ébullition des liquides, surtout à des puissances élevées, entraîne un bourdonnement lié au couplage des fréquences des foyers.

FONCTION MINUTERIE

Démarche à suivre pour activer la minuterie sur un foyer :

Allumez le foyer. Pour ce faire, appuyez sur la touche ① du dit foyer. Sélectionnez ensuite la puissance souhaitée à l'aide des touches « + » ou « - » des touches de puissance.

Assignez alors le temps sur la minuterie. Pour ce faire, appuyez sur les touches « + » ou « - » de la minuterie, pour visualiser le temps en minutes.

Si vous commencez par « + », l'indicateur affichera initialement « 00 » minutes.

Si vous commencez par «-», l'indicateur affichera initialement « 99 » minutes.

La minuterie comptera à rebours le temps restant pour arriver à zéro et éteindre le foyer.

IMPORTANT

Si aucun temps n'est sélectionné et si l'afficheur indique 00, la minuterie s'éteindra. Si l'afficheur indique 99, la durée prise en compte sera 99 minutes.

AVERTISSEMENT SONORE

Vous pouvez, si vous le souhaitez, désactiver les avertissements sonores de l'appareil. Cette fonction ne peut être activée ou désactivée que si la table de cuisson est éteinte.

←Total→ ① - + ▷ Booster - + ■

• Pour désactiver l'avertissement sonore, appuyez simultanément sur les touches « + » de puissance et « + » de la minuterie sur le bandeau de commandes de la zone de cuisson droite ou arrière droite (selon les modèles), jusqu'à l'affichage du symbole « bE Ep », accompagné d'un avertissement sonore. Lâchez alors les touches.
• Pour activer l'avertissement sonore, appuyez simultanément sur les touches « + » de puissance et « + » de la minuterie sur le bandeau de commandes de la zone de cuisson droite ou arrière droite (selon les modèles), jusqu'à l'affichage du symbole « bE Ep », accompagné d'un avertissement sonore. Lâchez alors les touches.

FONCTIONS SPÉCIALES

ACCÈS DIRECT

Permet d'accéder à tout moment à une puissance déterminée.

Appuyez sur la pauche et la plaque atteindra la puissance sélectionnée. La puissance définie par défaut par le fabriquant est 8, mais l'usager pourra en modifier la valeur comme suit :

Modification de la puissance d'accès direct :

(Le foyer éteint, au départ)

1. Maintenez enfoncée la touche ▶, jusqu'à ce qu'un bip se fasse entendre.
2. La puissance définie commencera à clignoter sur l'afficheur.
3. Modifiez la puissance, à l'aide des touches « - » et « + » de puissance (B).
4. Appuyez à nouveau sur la touche ▶, pour valider l'opération.
5. Éteignez le foyer.

TOTAL

Permet d'introduire à tout moment un saut de puissance durant une durée déterminée. Offrant ainsi flexibilité totale à l'usager.

1. Commencez par allumer la plaque à une puissance déterminée.

2. Appuyez sur la touche et introduisez la nouvelle puissance et le temps qu'elle doit être active.
   Réglez la puissance à l'aide des touches « - » et « + » de la zone (B) et la durée à l'aide des touches « - » et « + » de la zone (E).

3. Validez en appuyant sur la touche←Total→.

4. La nouvelle puissance est affichée accompagnée d'un point.

5. Le temps une fois écoulé, la plaque revient à la position initiale et le point disparaît.

BOOSTER

Les zones de cuisson sont munies de la fonction « BOOSTER ». Cette fonction permet d'atteindre rapidement la température maximale.

1. Appuyez sur la touche Booster.
   L'indicateur de puissance affichera (bo) et le foyer commencera à s'échauffer pour atteindre la puissance maximale.

2. Une fois la température maximale du foyer atteinte, sélectionnez la puissance souhaitée, à l'aide de la touche « - » de la zone « B ».

Pour annuler la fonction « BOOSTER », appuyez sur une touche quel conque de puissance associée au foyer, ou sur la touche Allumage/Arrêt.

IMPORTANT

Lorsque vous utilisez la fonction « BOOSTER », si vous allumez l'autre foyer qui se trouve du même côté sur la plaque, la puissance maximale qui pourra être utilisée est 6. Car cette fonction absorbe une partie de la puissance du foyer contigu.

PROGRAMMATION DIFFÉRÉE

Permet de régler la fin et la durée de la cuisson.

1. Allumez le foyer souhaité, à l'aide de la touche Ⓔ️.

2. Appuyez sur la touche Ⓧ et l'indicateur affichera l'heure actuelle. Si l'heure est correcte, passez au point 4. Sinon, réglez l'heure.

3. RÉGLAGE DE L'HEURE ACTUELLE : Utilisez les touches « - » et « + » de puissance de la zone (B) pour régler les heures et les touches « - » et « + » de la minuterie (E) pour régler les minutes.

4. Validez l'heure en appuyant sur la touche Ⓤ (les chiffes commenceront à clignoter).

5. Régler l'heure de fin de cuisson souhaitée, à l'aide des touches « - » et « + » des zones (B) et (E).

6. Validez en appuyant sur la touche 📊 .

7. Réglez la durée de cuisson, à l'aide des touches « - » et « + » de la zone (E).

8. Validez en appuyant sur la touche 📊 .

9. Définissez la puissance de cuisson souhaitée, à l'aide des touches « - » et « + » de la zone (B).

10. Validez la puissance en appuyant sur la touche Ⓤ.

11. La programmation une fois achevée, l'indicateur affichera (Au to) et les chiffres s'éteindront. Seul un point rouge restera allumé.

IMPORTANT

La programmation différée ne peut être utilisée à la fois sur plus d'un foyer. Les valeurs de fin, durée et puissance de cuisson doivent être réglées pendant que les chiffres clignotent.

BANDEAU DE COMMANDES À FONCTIONS DE BASE

A Touche Sensitive Allumage/Arrêt.
B Touches Sensitives et Afficheurs de Puissance, entre « 0 » et « P ».
C Touches Sensitives et Afficheurs de Minuterie.
D Touche Sensitive et Afficheur de Sécurité.

FONCTIONNEMENT

ALLUMAGE D'UN FOYER

Fonctionnement identique à celui décrit dans le chapitre « Bandeau de Commandes à Fonctions Spéciales ».

FONCTIONNEMENT DE LA MINUTERIE

Fonctionnement identique à celui décrit dans le chapitre « Bandeau de Commandes à Fonctions Spéciales ».

AVERTISSEMENT SONORE

Fonctionnement identique à celui décrit dans le chapitre « Bandeau de Commandes à Fonctions Spéciales ».

FONCTION P. (P point) (Fonction d'échauffement rapide)

Cette fonction permet d'obtenir une plus grande puissance durant une période de temps déterminée.

- Pour activer la fonction « P. » (P point), appuyez sur la touche « + » jusqu'à la position « P ». Lâchez la commande et le « P » commencera à clignoter. Appuyez à nouveau sur la touche pour activer la position « P. » (P point), puissance maximale.

Appuyez ensuite sur la touche « - » et sélectionnez la puissance de cuisson souhaitée. L'indicateur affichera « P. » (P point).

Après un certain temps, la plaque retournera à la puissance sélectionnée par l'usager.

IMPORTANT

Après avoir sélectionne la puissance «P. » (P. point), si vous ne sélectionnez pas la puissance finale de travail, la puissance du foyer restera sur « P ».

Durant la visualisation sur l'afficheur de « P. » (P point) toute action sur les commandes de puissance annulera la « Fonction Échauffement Rapide » et la plaque retournera au mode classique de réglage de la puissance.

CONSEIL

Utilisez de préférence, pour la cuisson, des foyers situés dans des zones différentes, étant donné que l'utilisation de la puissance maximale sur un foyer autolimite la puissance du foyer contigu, situé sur la même zone affichée sur les indicateurs de puissance.

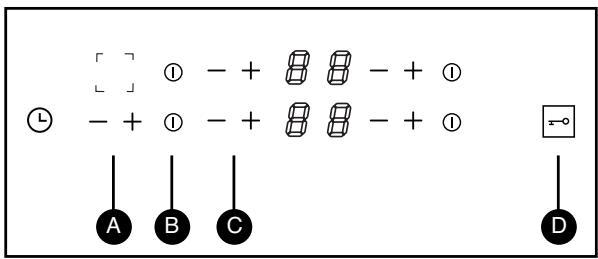

BANDEAU DE COMMANDES COMPACT

① - + 8 8 - + ① - + ① - + 8 8 - + ① A B C D

A Touches Sensitives et Afficheurs de Minuterie.
B Touche Sensitive Allumage/Arrêt.
C Touches Sensitives et Afficheurs de Puissance, entre « 0 » et « 9 ».
D Touche Sensitive et Afficheur de Sécurité.

FONCTIONNEMENT

ALLUMAGE D'UN FOYER

Fonctionnement identique à celui décrit dans le chapitre « Bandeau de Commandes à Fonctions Spéciales ».

AVERTISSEMENT SONORE

Fonctionnement identique à celui décrit dans le chapitre « Bandeau de Commandes à Fonctions Spéciales ».

FONCTIONNEMENT MINUTERIE

Démarche à suivre pour activer la minuterie sur un foyer :

A Allumez un foyer. Pour ce faire, appuyez sur la touche ① du dit foyer. Sélectionnez ensuite la puissance souhaitée, à l'aide des touches « + » ou « - » de puissance.
B Allumez la minuterie. Pour ce faire, appuyez sur la touche Ⓛ. L'indicateur affichera la zone à temporiser à l'aide des symboles suivants.
C Appuyez à plusieurs reprises sur la touche Ⓛ jusqu'à ce que l'indicateur affiche le foyer que vous souhaitez temporiser.
D Après avoir sélectionné le foyer à temporiser, il vous faudra assigner le temps, à l'aide des touches « + » ou « - » de la minuterie. L'indicateur affichera le temps en minutes. Si vous commencez par « + », l'indicateur affichera initialement « 00 » minutes. Si vous commencez par « - », l'indicateur affichera initialement « 99 » minutes.
E La minuterie comptera à rebours le temps restant pour arriver à zéro et éteindre le foyer.

IMPORTANT

Il n'est possible d'activer la minuterie que sur un foyer à la fois. Pour annuler la minuterie, appuyez sur la touche ⏻ . L'indicateur du foyer temporisé affichera alternativement la puissance de travail et un « t ».

3 SÉCURITÉ

Le risque de se brûler au contact du verre est minime. Étant donné que la chaleur se produit à l'intérieur du récipient, le verre ne s'échauffe que très peu.

Les foyers à induction sont munis d'un système de détection du récipient. Autrement dit, le foyer ne fonctionne que s'il détecte la présence d'un récipient adapté.

IMPORTANT

À L'ATTENTION DES PORTEURS DE STIMULATEURS CARDIAQUES ET D'IMPLANTS ACTIFS :

Le fonctionnement de la table de cuisson est conforme aux normes de perturbations électromagnétiques en vigueur.

Votre table de cuisson à induction répond parfaitement aux exigences légales (Directives 89/336/CEE) et a été conçue de façon à ne pas gêner le fonctionnement des autres appareils électriques, à condition que ceux-ci soient également conformes à la même réglementation.

VOTRE TABLE DE CUISSON À INDUCTION GÉNÈRE DES CHAMPS MAGNÉTIQUES DANS SON ENVIRONNEMENT PROCHE.

Pour éviter toute interférence entre votre table de cuisson et un stimulateur cardiaque, il est obligatoire que ce dernier soit conforme à la réglementation. Pour vérifier la conformité du stimulateur cardiaque ou d'éventuelles incompatibilités, consultez le fabricant ou votre médecin.

CHALEUR RÉSIDUELLE

Après une utilisation intense, la zone de cuisson peut rester chaude durant quelques minutes.

Un « H » clignotera sur l'afficheur, tant que la zone sera chaude.

Évitez de toucher les zones chaudes.

PROTECTION EN CAS DE DÉBORDEMENT

En cas de débordement, la plaque s'éteindra automatiquement. L'indicateur affichera un symbole comme celui de la Fig. A et un avertissement sonore (selon modèle)

retentira, dans l'un des trois cas suivants:

1. Débordement couvrant les touches du bandeau de commandes.

2. Chiffon mouillé déposé sur les touches.

3. Objet métallique déposé sur les touches du bandeau de commandes.

BIP-BIP

(Fig.A)

Nettoyez la plaque ou le bandeau de commandes ou retirez l'objet et remettez en marche la plaque de cuisson.

AUTO-STOP SYSTEM

Si vous oubliez d'éteindre un foyer, sachez que votre table de cuisson est équipée d'une fonction de sécurité AUTO-STOP SYSTEM, qui met automatiquement hors-circuit la zone de cuisson après un temps déterminé (entre 1 et 10 heures, selon la puissance utilisée).

Si cette sécurité est activée, l'indicateur affichera l'information « AS » ou « A » sur le bandeau de commandes et un avertissement sonore retentira durant quelques minutes. Pour interrompre le signal sonore, il suffit d'appuyer sur une touche quelconque. Un double « bip » confirmera l'annulation.

La chaleur par induction se génère très rapidement et à la base même du récipient. Ne jamais mettre à chauffer un récipient vide.

Ne pas déplacer les réci- pients en les faisant glisser sur le verre de la plaque. Les soulever pour les dépla- cer.

Parmi les récipients aptes à l'induction, ceux à fond épais sont préférables, car ils gaspillent moins l'énergie.

Ne pas laisser d'ustensiles sur la plaque en marche. Elle risque de les détecter comme des récipients et de les chauffer.

Normalement une cuillère ou une fourchette ne sont pas détectées mais un ustensile plus grand peut l'être.

Si un récipient n'est pas apte, vous le saurez, car l'indicateur commencera à clignoter. Seuls le verre, la terre cuite, l'aluminium sans fond spécial, le cuivre et certains aciers inoxydables, non-magnétiques, ne sont pas aptes pour la cuisson à induction.

QUELLE ZONE DE CUISSON UTILISER EN FONCTION DU RÉCIPIENT ?

Zone de cuisson*	Récipient à utiliser*
16 cm	10...18 cm
18 cm	12...22 cm
21 cm	18...24 cm
28 cm	12...32 cm

*Selon modèle

5 ENTRETIEN ET NETTOYAGE

En chauffant moins le verre, on évite que les projections ou les déborde-ments ne durcissent sur la plaque. Le nettoyage est ainsi facilité.

Il est conseillé toutefois de nettoyer aussitôt que possible la vitrocéramique ou les foyers de tout débordement ou projection.

Les taches légères se nettoient simplement avec un chiffon ou un morceau de papier de cuisine.

Pour les taches plus résistantes, utiliser des produits spécifiques pour vitrocéramique. Suivre les conseils du fabriquant pour leur application.

• Ne pas utiliser de produits abrasifs ou de poudre à récurer, qui risquent de rayer la plaque.
• Ne pas utiliser de machine à nettoyer à vapeur.
• Si une fissure apparaît sur la surface du verre, débrancher immédiatement l'appareil de la source d'alimentation électrique. N'utiliser aucune zone de la plaque avant d'installer un nouveau verre vitrocéramique.

CÂBLES À 3 FILS

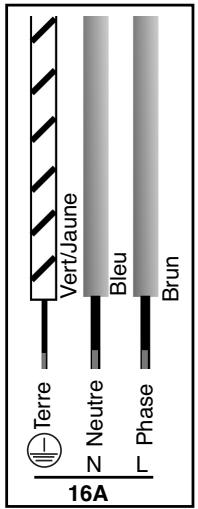

220-240 V Monophasé

Vert/Jaune Bleu Brun Terre Neutre Phase N 16A

Fusible 16 Ampères

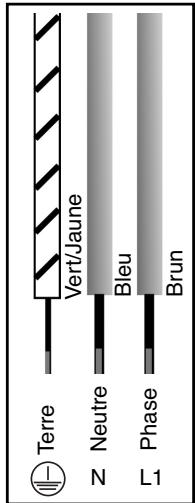

400 V Triphasé

Vert/Jaune Bleu Brun Terre Neutre Phase N L1

Fusible 16 Ampères

CÂBLES À 5 FILS

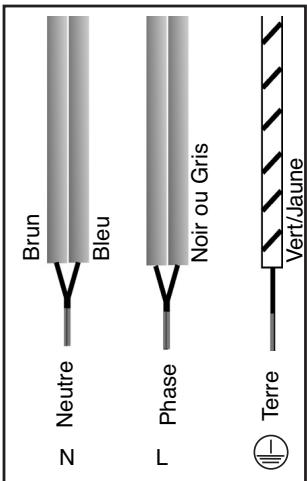

220-240 V Monophasé

Brun Bleu Neutre Phase Noir ou Gris L Terre Vert/Jaune

Fusible 32 Ampères

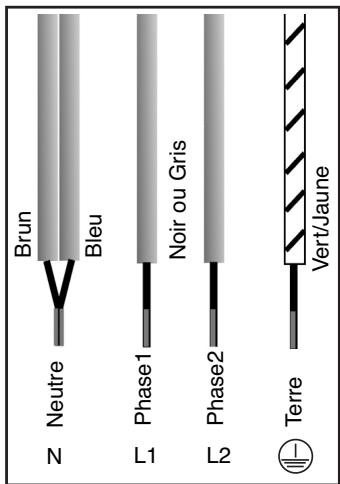

400 V 2 N Triphasé

Brun Bleu N Neutre Phase1 Noir ou Gris L1 Phase2 L2 Terre Vert/Jaune

Fusible 16 Ampères
Séparez les 2 câbles de phase L1, L2, avant de procéder au raccordement.

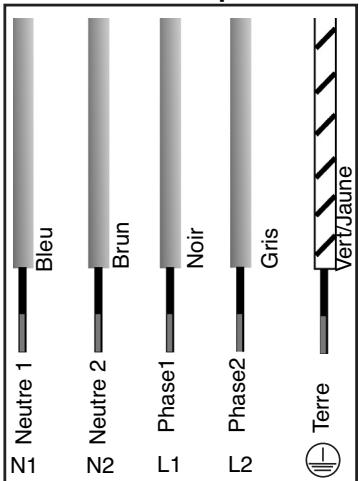

2 x 230 V Triphasé

Bleu Brun Noir Gris N1 Neutre 2 Phase1 Phase2 L1 L2 Terre Vert/Jaune

Séparez les 2 câbles de phase L1, L2 et neutre, avant de procéder au raccordement.

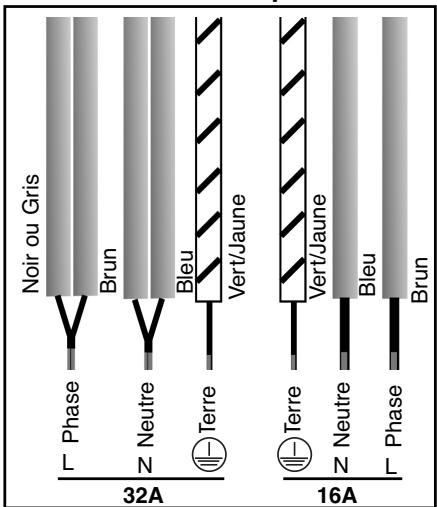

220-240 V Monophasé

Noir ou Gris Brun Bleu Vert/Jaune Phase N Terre 32A Vert/Jaune Terre N Neutre L Bleu Phase 16A L

Fusible 16 et 32 Ampères

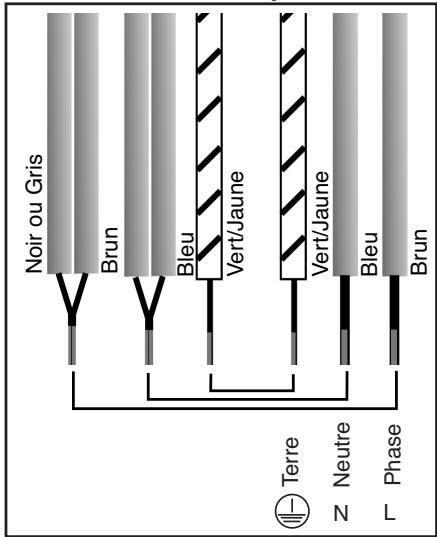

220-240 V Monophasé

Noir ou Gris Brun Bleu Vert/Jaune Vert/Jaune Bleu Brun Terre Neutre Phase N L

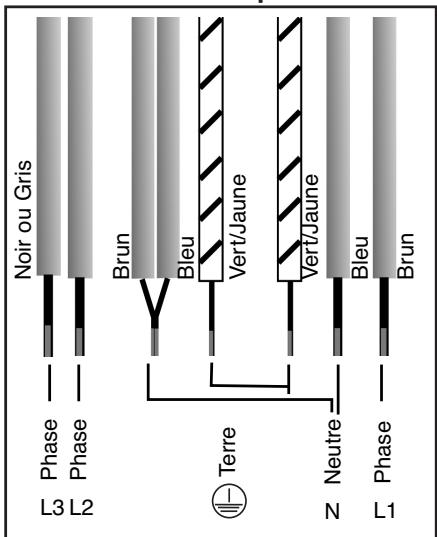

400 V 3N Triphasé

Noir ou Gris Brun Bleu Vert/Jaune Vert/Jaune Bleu Brun Phase Phase L3 L2 Terre Neutre N Phase L1

Fusible 16 Ampères
Séparez les 2 câbles de phase L1, L2, avant de procéder au raccordement.

IMPORTANT

La plaque vitrocéramique est fournie avec son câble d'alimentation. Si le câble est endommagé, il doit être remplacé par le fabricant, le Service Après-Vente ou un technicien agréé, afin d'éviter tout danger.

Lors de la mise sous tension de la plaque ou après une panne de courant prolongée, un code lumineux apparaîtra sur le bandeau de commandes.

QUE FAIRE SI...

VOUS OBSERVEZ QUE	CAUSES POSSIBLES	QUE FAIRE
La plaque à induction ne fonctionne pas. Les témoinslumineux du clavier sont éteints.	L'appareil n'est pas alimenté.L'alimentation ou le branchement est défectueux.	Vérifiez l'état de l'installation électrique. Vérifier les fusibles et les disjoncteurs.
Les disjoncteurs de votre installation sautent à la mise en marche.	Mauvais branchement de la plaque.	Vérifiez si le branchement est correct.
Lors du raccordement de l'appareil au secteur, un signal lumineux apparaît.	C'est le fonctionnement normal.	Rien. Le signal lumineux disparaîtra au bout de 30 secondes.
La plaque émane une odeur lors des premières cuissons.	Appareil neuf.	Faites chauffer une cassero-le avec de l'eau sur chaque zone pendant _ heure.
La plaque ne fonctionne pas et un message appraît.	Le circuit électronique fonctionne mal.	Contactez le Service Après-Vente.
La plaque ne fonctionne pas et l'informatic □7 apparaît.	La plaque est verrouillée.	Voir chapitre Sécurité Enfants.
La plaque s'est éteinte durant son utilisation, elle émet un avertissement sonore toutes les 10 secondes et l'écran affiche ▼ ou F7.	Un débordement hors d'un récipient s'est produit ou il y a un objet sur le bande-au de commandes.	Nettoyez la plaque ou enlevez l'objet et remettez la plaque en fonctionnement.
L'écran affiche un symbole de ce genre ▼ ou F7.	Les circuits électroniques ont trop chauffé.	Voir chapitre Ecastrement.
Après avoir mis une zone de chaleur en fonctionnement, les témoins lumineux du clavier continuent à clignoter.	Le récipient utilisé ne convient pas à la cuisson par induction ou son diamètre est inférieur à 12 cm (10 cm sur un foyer de 16 cm).	Voir chapitre Récipients pour Induction.
Les casseroles font du bruit durant la cuisson. La plaque émet des craquements, durant la cuisson.	C'est normal avec certains récipients. C'est le passage de l'énergie de la plaque au récipient qui provoque ce bruit.	Rien. Il n'existe aucun risque, ni pour la plaque ni pour le récipient.
La ventilation persiste pendant quelques minutes après l'arrêt de la plaque.	C'est normal, pour refroidir l'électronique.	Rien.

RECOMMANDATIONS ENVIRONNEMENTALES

Afin de contribuer à la protection de l'environnement, portez votre ancien appareil à une déchetterie ou un centre de recyclage.

Avant de vous débarrasser de votre vieil appareil, rendez-le inutile en coupant le câble d'alimentation avec la prise.
