RL41WCIS - Réfrigérateur SAMSUNG - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Réfrigérateur combiné
Capacité totale nette	400 litres
Dimensions approximatives	Réfrigérateur : 595 x 1850 x 668 mm
Poids	70 kg
Classe énergétique	A+
Alimentation électrique	220-240 V, 50 Hz
Fonctions principales	Fonction de refroidissement rapide, contrôle de la température, éclairage LED
Entretien et nettoyage	Nettoyage régulier des surfaces, dégivrage périodique
Pièces détachées et réparabilité	Disponibilité de pièces de rechange, facilité de réparation
Sécurité	Système de verrouillage de porte, protection contre les surcharges électriques
Compatibilités	Compatible avec les accessoires Samsung

FOIRE AUX QUESTIONS - RL41WCIS SAMSUNG

Pourquoi mon réfrigérateur SAMSUNG RL41WCIS ne refroidit-il pas correctement ?

Vérifiez que la température est réglée correctement. Assurez-vous que les ventilations ne sont pas obstruées et que les portes ferment bien. Si le problème persiste, vérifiez le compresseur.

Comment puis-je dégivrer mon SAMSUNG RL41WCIS ?

Pour dégivrer, débranchez l'appareil et laissez la glace fondre naturellement. Vous pouvez placer des serviettes pour absorber l'eau. Ne jamais utiliser d'objets pointus pour enlever la glace.

Quel est le niveau sonore normal pour le SAMSUNG RL41WCIS ?

Le niveau sonore normal est d'environ 38 à 42 décibels. Si vous entendez des bruits anormaux, vérifiez si l'appareil est bien nivelé et s'il y a des objets à l'intérieur qui pourraient vibrer.

Comment nettoyer l'intérieur de mon réfrigérateur SAMSUNG RL41WCIS ?

Utilisez un mélange d'eau tiède et de bicarbonate de soude pour nettoyer l'intérieur. Évitez les produits chimiques agressifs. Essuyez les surfaces avec un chiffon doux.

Que faire si la lumière intérieure ne s'allume pas ?

Vérifiez d'abord l'ampoule. Si elle est grillée, remplacez-la. Si l'ampoule est en bon état, vérifiez le câblage et le commutateur de porte.

Comment régler la température de mon réfrigérateur SAMSUNG RL41WCIS ?

Utilisez le panneau de contrôle situé à l'intérieur du réfrigérateur. Appuyez sur les boutons pour ajuster la température du réfrigérateur et du congélateur.

Pourquoi y a-t-il des odeurs dans mon réfrigérateur ?

Les odeurs peuvent provenir d'aliments périmés ou mal stockés. Nettoyez l'intérieur et vérifiez les aliments. Vous pouvez également placer un bol de bicarbonate de soude pour absorber les odeurs.

Le congélateur de mon SAMSUNG RL41WCIS est-il censé geler complètement ?

Le congélateur doit maintenir une température suffisamment froide pour conserver les aliments, mais un excès de givre peut indiquer un problème de fonctionnement ou une mauvaise fermeture de la porte.

MODE D'EMPLOI RL41WCIS SAMSUNG

Réfrigérateur/congélateur utilisant un fluide frigorigène et une mousse isolante écologiques

• Ce produit respecte l'environnement grâce à l'utilisation d'un fluide frigorigène de type R600a et d'une mousse isolante au cyclopentane.
• Propriétés : Indice d'influence sur la couche d'ozone (ODP) : 0 Indice d'influence sur l'effet de serre (GWP)

Faible consommation d'énergie (A+) (en option)

- L'utilisation du R600a et du cyclopentane contribuent à minimiser la consommation électrique.

Fonction de congélation rapide

- Cette fonction vous permet de maintenir les aliments dans un état de fraîcheur optimal en les congelant en un temps record.

Compartiment fraîcheur (température légèrement supérieure à 0°C)

• Placez dans ce bac des aliments secs et enveloppés.
• Vous pouvez également y conserver de la salade, des légumes et des fruits frais.

Réfrigérateur/congélateur

• Très ergonomique, le bac à fruits et légumes est placé à hauteur de taille en raison de son utilisation fréquente.
• Le tiroir congélateur réduit au minimum les variations de température et permet de conserver les aliments dans des conditions d'hygiène et de confort optimales.

Utilisation de l'appareil

- Une touche spéciale vous permet de mettre en marche ou d'arrêter l'appareil sans avoir à le débrancher.

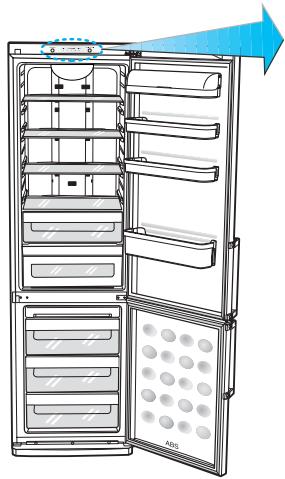

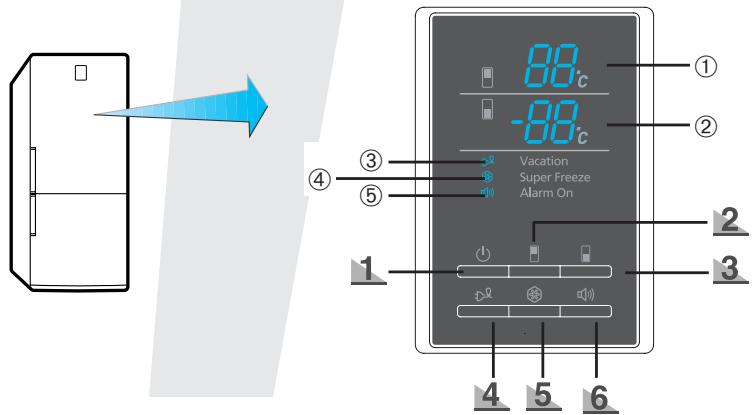

Panneau de commande électronique

- Ce panneau vous indique rapidement l'état de toutes les fonctions de l'appareil.

Arrêt séparé du réfrigérateur

- Réalisez des économies d'énergie en arrêtant le réfrigérateur et en laissant uniquement le congélateur en marche lorsque vous partez en vacances ou en cas d'absence prolongée.

Poignées ergonomiques (en option)

- Elles permettent une ouverture souple et facile des portes.

Compartiment à température modulable (en option)

• Ce bac est maintenu à la température réglée dans le réfrigérateur.
• Vous pouvez également l'utiliser pour refroidir rapidement des aliments.

Ce mode d'emploi s'applique à différents modèles. Par conséquent, les caractéristiques de votre appareil peuvent légèrement différer de celles décrites dans ce document.

Selon le modèle, cet appareil peut utiliser du fluide frigorigène de type R600a ou R134a. Pour connaître le type de fluide utilisé, consultez l'étiquette du compresseur à l'arrière de l'appareil ou la plaque signalétique à l'intérieur du réfrigérateur.

SOMMAIRE

CARACTÉRISTIQUES 2

CONSIGNES DE SÉCURITÉ 3

INSTALLATION DE L'APPAREIL 6

MISE EN SERVICE 7

PANNEAU DE COMMANDE 7

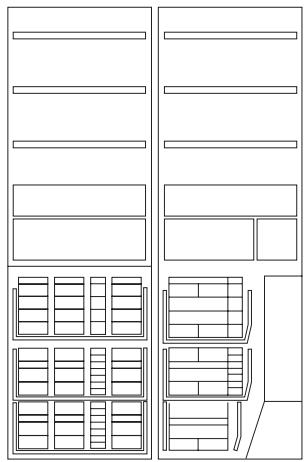

RANGEMENT DES ALIMENTS.... 11

FABRICATION DE GLAÇONS 13

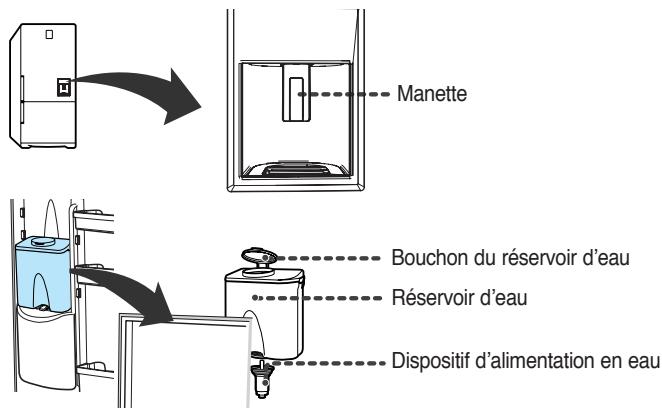

UTILISATION DU DISTRIBUTEUR D'EAU (OPTION) ..... 14

COMPARTIMENT À TEMPÉRATURE MODULABLE (EN OPTION) .. 15

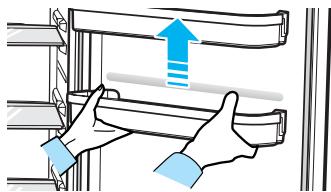

DÉMONTAGE ET ENTRETIEN DES ACCESSOIRES ..... 16

ENTRETIEN DU DISTRIBUTEUR D'EAU 17

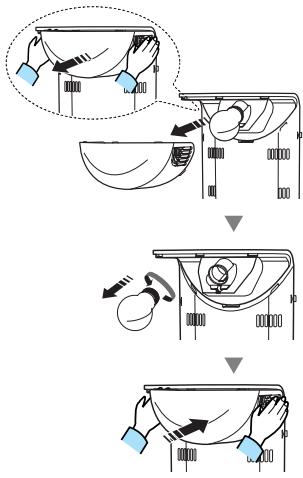

REMPLACEMENT DE L'AMPOULE 18

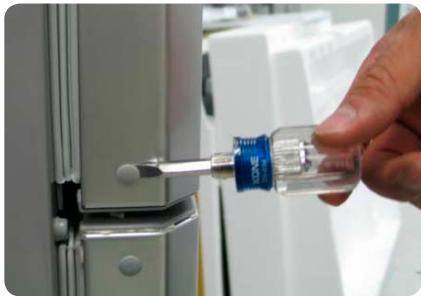

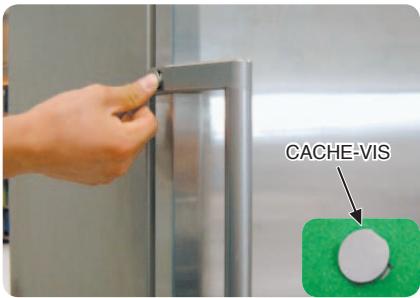

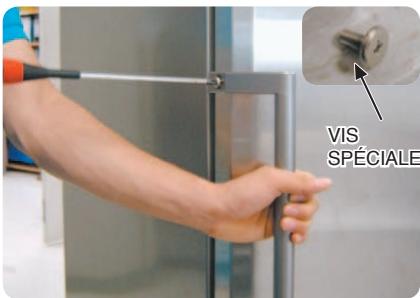

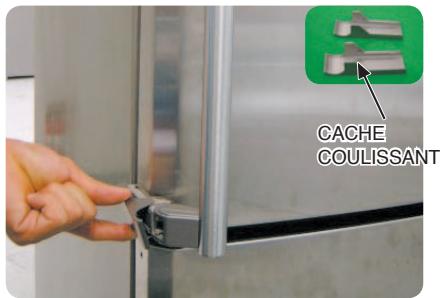

INSTALLATION DES POIGNÉES DE PORTES ..... 18

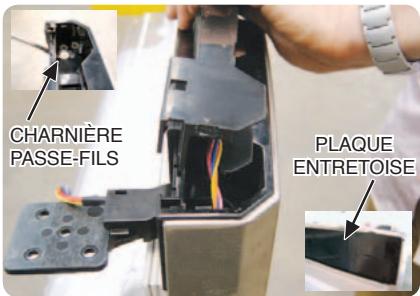

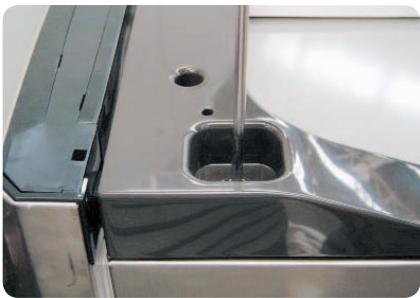

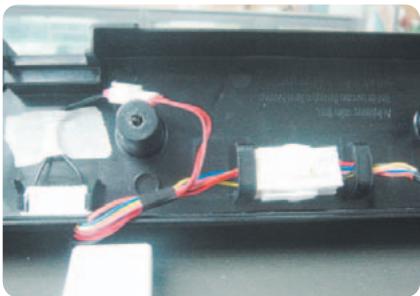

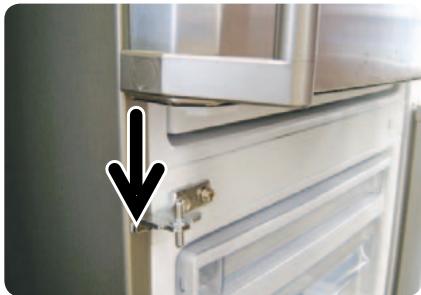

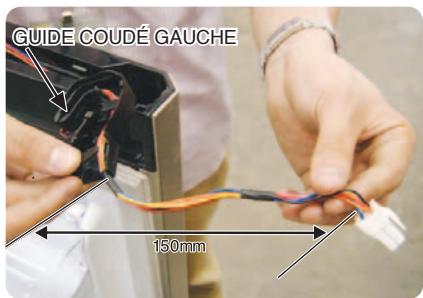

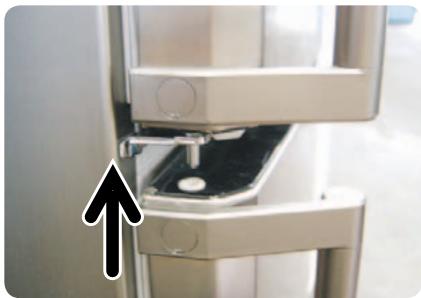

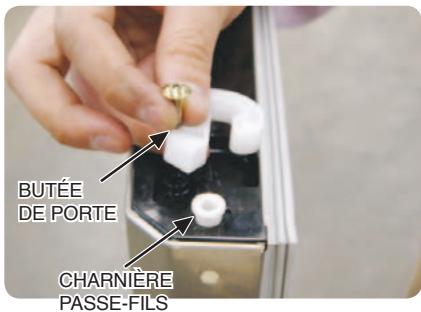

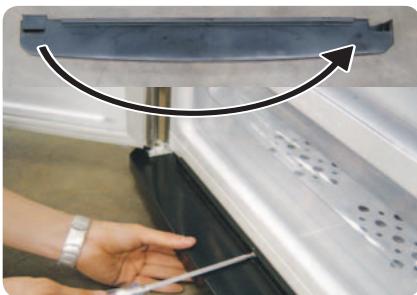

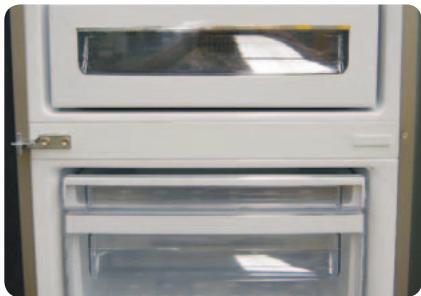

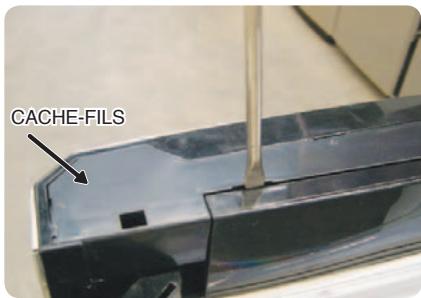

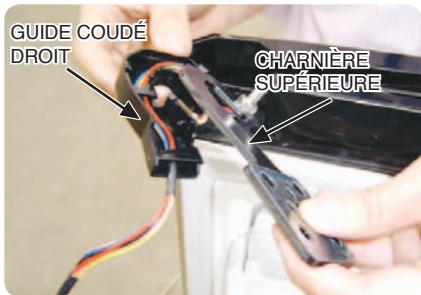

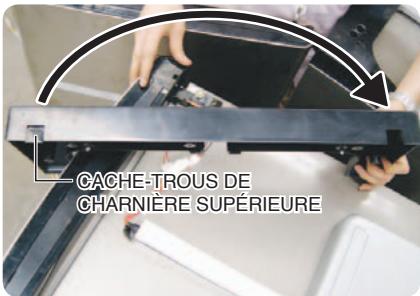

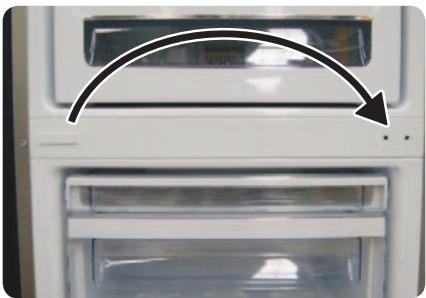

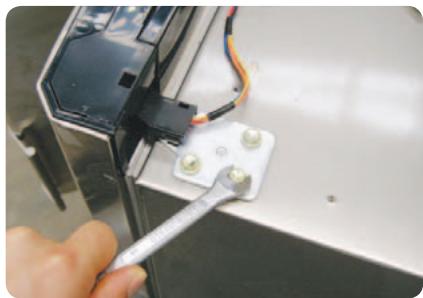

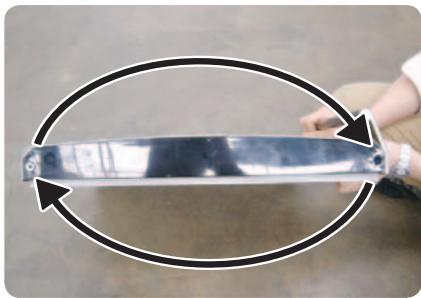

INVERSION DU SYSTÈME D'OUVERTURE DES PORTES ... 20

DÉPANNAGE 26

PRÉCAUTIONS 27

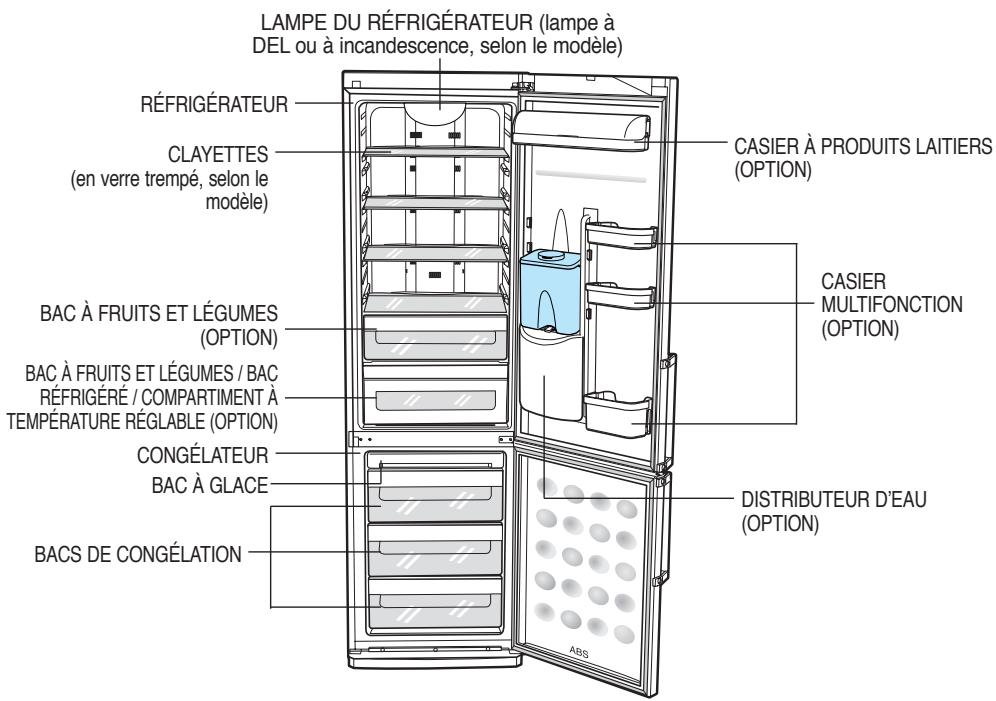

VUE D'ENSEMBLE DES ACCESSOIRES 28

CONSIGNES DE SÉCURITÉ

IMPORTANT : AVANT D'UTILISER L'APPAREIL, LISEZ ATTENTIVEMENT LES INSTRUCTIONS SUIVANTES.

DANGER

- Utilisez cet appareil uniquement pour l'usage auquel il est destiné conformément au présent mode d'emploi. Toute réparation doit être effectuée par un professionnel qualifié.

CONSIGNES DE SÉCURITÉ

- Lorsque vous utilisez un appareil électrique, respectez les règles de base en matière de sécurité, ainsi que les instructions associées aux pictogrammes suivants :

PICTOGRAMMES DE DANGER ET D'ALERTE
AUTRES PICTOGRAMMES

DANGER	Indique un risque de danger ou de blessure grave.
ATTENTION	Indique un risque de blessure ou de dommage matériel.

	Contenu de l’interdiction.
	Démontage interdit.
	Contact interdit.
	Consigne à respecter.
	Coupure de l’alimentation électrique de l’appareil.
	Mise à la terre de l’appareil pour éviter une électrocution.
	Réparation à effectuer par un professionnel (de préférence).

Avant toute utilisation, cet appareil doit être (verwijderen) installé et positionné conformément aux instructions fournies.

N'installez pas l'appareil dans une pièce humide ou utilisant de l'eau.

- Un défaut d'isolation des composants électriques pourrait entraîner une électrocution ou un incendie. Ne laissez pas les enfants jouer avec les

■ clayettes ou les portes, ils risqueraient de se blesser ou d'endommager l'appareil.

Cet appareil ne doit pas être utilisé par des enfants ou des personnes invalides sans surveillance sauf si une personne responsable est présente pour s'assurer qu'ils utilisent l'appareil correctement.

En cas d'inutilisation prolongée, veillez à vider le réfrigérateur et à le debrancher.

- En cas de coupure de courant inférieure à 2 heures, la température de votre appareil restera inchangée. Vous devez alors limiter le nombre d'ouvertures de portes. Si la coupure se prolonge au-delà de 24 heures, retirez tous les aliments congelés.

Installez votre réfrigérateur sur une surface plane en laissant suffisamment d'espace pour la circulation de l'air.

Une mise à niveau incorrecte de l'appareil pourrait perturber le fonctionnement du système de refroidissement interne.

Ne tentez pas de démonter ou de réparer l'appareil car vous pourriez déclencher un incendie, provoquer un dysfonctionnement et/ou vous blesser.

L'appareil doit être positionné de manière à ce que la prise soit accessible après l'installation.

N'installez pas l'appareil dans un endroit directement exposé au soleil ou à proximité d'une source de chaleur (cuisinière, radiateur, etc.). Si vous détectez une odeur anormale ou de la fumée, débranchez immédiatement la prise de courant et contactez le centre technique Samsung Electronics le plus proche.

Selon le modèle, cet appareil peut utiliser du fluide frigorigène de type R600a ou R134a. Pour connaître le type de fluide utilisé, consultez l'étiquette du compresseur à l'arrière de l'appareil ou la plaque signalétique à l'intérieur du réfrigérateur.

Cet appareil contient une faible quantité de fluide frigorigène isobutane (R600a), un gaz naturel écologique mais également inflammable. Lors du transport et de

l'installation de l'appareil, veillez à n'endommager aucune pièce du circuit de réfrigération car toute fuite pourrait enflammer le fluide frigorigène ou provoquer des lésions oculaires. Si vous détectez une fuite, n'utilisez aucun objet susceptible de produire une flamme ou une étincelle. Aérez la pièce pendant plusieurs minutes.

• Pour éviter la formation d'un mélange gaz-air inflammable en cas de fuite du circuit de réfrigération, installez l'appareil dans une pièce dont le volume est adapté à la quantité de fluide frigorigène utilisée (prévoyez 1 m3 pour 8 g de fluide R600a). Cette information est indiquée sur la plaque signalétique interne de l'appareil.
• Ne mettez jamais en service un appareil endommagé. En cas de doute, contactez votre revendeur.

CONSIGNES DE SÉCURITÉ

MISE AU REBUT DU RÉFRIGÉRATEUR

Avant de vous débarrasser de votre ancien réfrigérateur ou congélateur...

Retirez les portes, les joints d'étanchéité et les mécanismes de fermeture afin d'éviter qu'un enfant ou un animal ne reste enfermé à l'intérieur de l'appareil.
Laissez les clayettes en place pour empêcher les enfants de rentrer dans l'appareil.
Selon le modèle, cet appareil peut utiliser du fluide frigorigène de type R600a ou R134a. Pour connaître le type de fluide utilisé, consultez l'étiquette du compresseur à l'arrière de l'appareil ou la plaque signalétique à l'intérieur du réfrigérateur. Si l'appareil contient un gaz inflammable (fluide frigorigène R600a), contactez les autorités locales pour connaître la procédure de mise au rebut adaptée.

ATTENTION

- Le fluide frigorigène utilisé dans cet appareil et les gaz contenus dans le matériau d'isolation doivent être éliminés selon des procédures spécifiques. Avant de mettre l'appareil au rebut, assurez-vous qu'aucun des tuyaux situés à l'arrière de l'appareil n'est endommagé.

DANGER

BRANCHEMENT ÉLECTRIQUE

Le réfrigérateur doit impérativement être branché sur une prise individuelle. Assurez-vous que la tension d'alimentation de la prise secteur est conforme aux indications de la plaque signalétique.
Ceci permettra à votre appareil de fournir les meilleures performances et d'éviter une surcharge des circuits électriques pouvant entraîner un incendie.
Ne débranchez jamais l'appareil en tirant sur le cordon d'alimentation. Débranchez-le en saisissant la fiche mâle.
Assurez-vous que la prise n'est pas écrasée ou endommagée par l'arrière de l'appareil. Évitez de plier le cordon d'alimentation ou de l'écraser avec un objet lourd.

Tout cordon endommagé ou effiloché doit être immédiatement remplacé ou réparé par le fabricant ou par un technicien qualifié. N'utilisez jamais un cordon présentant des craquelures ou des signes d'usure. S'il est endommagé, faites-le immédiatement remplacer par le fabricant ou un technicien qualifié.

Lorsque vous déplacez l'appareil, veillez à ne pas écraser ou endommager le cordon d'alimentation.
Si vos mains sont mouillées, essuyez-les avant de raccorder l'appareil au secteur.
Débranchez l'appareil avant de procéder à tout nettoyage ou réparation.
Utilisez un chiffon sec pour nettoyer la fiche d'alimentation. Nettoyez bien la zone située autour des broches.
- Une fiche d'alimentation mal entretenue peut provoquer un incendie.
Si l'appareil est débranché, attendez au moins cinq minutes avant de le re b rancher.
Débranchez l'appareil avant de remplacer l'ampoule du réfrigérateur.
Vous risquez sinon de vous électrocuter. Si vous rencontrez des difficultés lors du remplacement de l'ampoule, contactez le centre technique. Si votre appareil est équipé d'une lampe à DEL, faites appel à un technicien qualifié.
- Ne branchez pas l'appareil sur une prise de courant mal fixée.
Vous risqueriez de vous électrocuter ou de provoquer un incendie.
- Installez l'appareil de façon à pouvoir facilement accéder à la fiche d'alimentation.

CONSIGNES DE SÉCURITÉ

CONSERVATION DES ALIMENTS

Ne stockez pas trop d'aliments dans le réfrigérateur.

- Lorsque vous ouvrez la porte, des aliments pourraient tomber et occasionner des blessures ou des dommages matériels.

Ne placez pas de bouteilles ou de récipients en verre dans le congélateur.

• Lorsque le contenu se congèle, le verre peut casser et provoquer des blessures.
• Rangez les bouteilles de manière à ce qu'elles ne tombent pas lorsque vous ouvrez la porte.

Ne vaporisez pas de gaz inflammable à proximité de l'appareil.

• Vous pourriez provoquer une explosion ou un incendie.
  Evitez de verser de l'eau dans ou sur l'appareil.
• Vous pourriez vous électrocuter ou provoquer un incendie.

Si vos mains sont mouillées, essuyez-les avant de toucher les parois internes du congélateur ou les produits qui y sont entreposés.

- Vous risquez des gelures.

N'entreposez pas de substances volatiles ou inflammables à l'intérieur de l'appareil.

- Le stockage d'essence, de solvant, d'alcool, d'éther, de GPL ou d'un autre produit similaire pourrait provoquer une explosion.

N'entreposez aucun produit pharmaceutique, équipement scientifique ou produit sensible aux variations de température dans le réfrigérateur.

- Ne stockez pas dans le réfrigérateur des produits nécessitant des contrôles de température stricts.

Évitez de poser un récipient d'eau sur le réfrigérateur.

- En cas d'éclaboussures, vous pourriez vous électrocuter ou provoquer un incendie.

Cet appareil est uniquement destiné à conserver des aliments dans un environnement domestique.

NETTOYAGE

Ne passez pas vos doigts sous l'appareil.
• Le rebord affilié pourrait vous blesser.

N'introduisez jamais vos doigts ni aucun objet dans l'orifice du distributeur d'eau. Vous pourriez vous blesser ou endommager le système de distribution.

Utilisez un chiffon sec pour nettoyer la fiche d'alimentation. Nettoyez bien la zone située autour des broches.

- Une fiche mal entretenue peut provoquer un incendie.

INSTALLATION

Évitez de poser des objets sur le réfrigérateur.

- Lorsque vous ouvrez ou fermez la porte, les objets risquent de tomber et d'occasionner des blessures ou des dommages matériels.

MISE À LA TERRE

Raccordez l'appareil sur une prise de terre.

• La mise à la terre permet d'éliminer l'effet de charge et d'éviter le risque d'électrocution en cas de fuite de courant.
  Ne reliez jamais le fil de mise à la terre de l'appareil à une conduite de gaz, une ligne téléphonique ou une tige de paratonnerre.
• Tout appareil non correctement mis à la terre présente un risque d'électrocution.

DANGER

• Veillez à ne pas obstruer les orifices de ventilation internes et externes.
• N'accélérez pas le processus de dégivrage à l'aide d'appareils ou de procédés autres que ceux préconisés par le fabricant.
• N'endommagez pas le circuit de réfrigération.
• N'utilisez pas d'appareils électriques à l'intérieur du réfrigérateur/congélateur, autres que ceux recommandés par le fabricant.

Avant de mettre l'appareil en service, lisez attentivement ce mode d'emploi et conservez-le pour pouvoir vous y référer ultérieurement.

INSTALLATION DE L'APPAREIL

1

Installez votre réfrigérateur sur une surface dure et plane en laissant suffisamment d'espace pour la circulation de l'air.

• Un mauvais positionnement du réfrigérateur peut être à l'origine de bruits anormaux ou d'un dysfonctionnement du processus de refroidissement.
• Attendez au moinsune heure avant de brancher l'appareil.

2

Nettoyez le réfrigérateur et le congélateur.

- Nettoyez les parois internes et externes à l'aide d'un chiffon humide.

3

Branchez le réfrigérateur/ congélateur sur une prise de courant destinée exclusivement au branchement de cet appareil.

- Cet appareil doit être correctement mis à la terre.

4

Placez les aliments dans le réfrigérateur/congélateur.

- Il est recommandé d'attendre deux à trois heures avant de stocker des aliments dans le réfrigérateur.

!

Danger

Utilisation d'une prise secteur reliée à la terre exclusivement réservée à l'appareil :

- Si vous utilisez une prise équipée d'une borne de mise à la terre, aucune autre opération n'est nécessaire.

Utilisation d'une prise secteur non reliée à la terre :

- Raccordez le fil de mise à la terre à une plaque de cuivre et enterrez- la dans le sol à une profondeur minimale de 25 cm.

25cm

MISE À NIVEAU

Une légère surélévation des pieds avant de l'appareil facilite l'ouverture et la fermeture des portes.

1

Si l'appareil penche à gauche :

Placez un tournevis plat dans l'encoche du pied gauche et tournez ce pied de réglage dans le sens de la flèche jusqu'à ce que l'appareil soit horizontal.

Laissez un espace suffisant pour ouvrir les bacs.

Dans l'exemple ci-contre, les bacs peuvent être facilement ouverts.

2

Si l'appareil penche à droit :

Placez un tournevis plat dans l'encoche du pied droit et tournez ce pied de réglage dans le sens de la flèche jusqu'à ce que l'appareil soit horizontal.

(profondeur avec portes ouvertes) 1050mm 600mm au moins 50 mm 595mm au moins 50 mm 130° 950mm

MISE EN SERVICE

Avant d'utiliser votre appareil, veuillez effectuer les opérations suivantes afin de vous assurer de son bon fonctionnement.

1

Une fois l'appareil installé, replacez tous les bacs et clayettes à leurs places respectives.

2

Nettoyez le réfrigérateur/congélateur et ses accessoires afin d'enlever la poussière accumulée pendant l'emballage et le transport.

3

L'ampoule du réfrigérateur doit s'allumer lorsque vous ouvrez la porte.

4

Réglez la température au niveau le plus froid et laissez fonctionner l'appareil pendant une heure. Le congélateur doit être légèrement réfrigéré et le moteur doit tourner régulièrement en produisant un léger ronflement.

5

Votre appareil est équipé d'un compresseur servant à réguler sa température interne. Lorsque ce compresseur est neuf, une période de rodage de cinq minutes lui sera nécessaire. Pendant cette période, il se peut qu'il soit légèrement bruyant. Ceci est tout à fait normal. Lorsque la température est suffisamment basse, vous pouvez commencer à à ranger les aliments dans le réfrigérateur. Plusieurs heures sont nécessaires à l'appareil pour atteindre sa température de fonctionnement normale.

6

En cas de dysfonctionnement, vérifiez l'alimentation électrique. Si le problème persiste, contactez votre revendeur.

PANNEAU DE COMMANDE

A. Modèle de base

- Maintenez cette touche enfoncée pendant 3 secondes pour éteindre l'appareil.

Note

Ne démontez pas l'appareil lorsque celui-ci est en marche.

- Vous pourriez vous électrocuter ou provoquer d'autres dommages.

2

Touche Temp. Control

• Appuyez sur cette touche pour régler la température du réfrigérateur.
• Au départ, la température est réglée au niveau intermédiaire.
• Vous pouvez choisir l'un des cinq niveaux de température disponibles, chaque niveau étant associé à un voyant lumineux (①).

Lorsque tous les voyants sont allumés, la température est réglée au niveau le plus froid.

• Appuyez une ou plusieurs fois sur cette touche jusqu'à obtenir le niveau souhaité.
• La température du congélateur se règle automatiquement en fonction de celle du réfrigérateur.

B. Modèle à affichage digital

88°C -88°C Vacation Super Freeze Alarm On 1 2 3 4 5 6

Touche de marche/arrêt

- Maintenez cette touche enfoncée pendant 3 secondes pour éteindre l'appareil.

Note

Ne démontez pas l'appareil lorsque celui-ci est en marche.

- Vous pourriez vous électrocuter ou provoquer d'autres dommages.

Touche de réglage de la température du réfrigérateur

- Pour changer la température du réfrigérateur :

• Appuyez sur la touche de réglage de température du réfrigérateur. La température actuellement réglée apparaît (①).
• Appuyez une ou plusieurs fois sur la touche de réglage jusqu'à ce que la température souhaitée apparaisse (①).
  – Lorsque le réglage est terminé, la valeur affichée (①) clignote 5 fois, puis la température programmée du congélateur s'affiche.
• Le réglage de température s'effectue de manière cyclique : après + 7°C, la valeur proposée par défaut est de nouveau + 1°C.
• Pour le réfrigérateur, vous pouvez donc sélectionner une valeur comprise entre + 1°C et + 7°C.

Touche de réglage de la température du congélateur

• Sur le modèle normal, le panneau de commande (②) indique la température programmée pour le congélateur.
• Pour modifier ce réglage :

- Appuyez sur la touche de réglage de la température du congélateur.

La température programmée s'affiche (②).

- Appuyez de nouveau sur cette touche jusqu'à ce que la température désirée s'affiche (②).

• Le réglage de température s'effectue de manière cyclique : après - 25°C, la valeur proposée par défaut est de nouveau - 14°C.
• Pour le congélateur, vous pouvez donc sélectionner une valeur comprise entre - 14°C et - 25°C.

4

Touche d'arrêt du réfrigérateur

• Utilisez cette touche lorsque vous partez en vacances ou que vous vous absentez pour quelques jours, ou lorsque vous n'avez pas besoin d'utiliser le réfrigérateur.
• Dans ce cas, le réfrigérateur est éteint tandis que le congélateur continue à fonctionner.
• Le voyant (③) reste allumé tant que cette fonction est activée.

• Videz le réfrigérateur avant d'appuyer sur cette touche.
• Il est inutile de débrancher le réfrigérateur si vous vous absentez moins de trois semaines. En revanche, si vous prévoyez de vous absenter pendant plus de trois semaines, retirez tous les aliments du réfrigérateur/congélateur, puis débranchez l'appareil. Procédez ensuite aux opérations de nettoyage, rinçage et séchage.

5

Touche de congélation rapide

• Utilisez cette touche pour activer ou désactiver la fonction de congélation rapide.
• Vous pouvez ainsi congeler des aliments en un temps record.
• Le voyant (④) reste allumé tant que la fonction de congélation rapide est activée.
• Dans ce cas, le système de réfrigération fonctionne de manière continue et maintient une température très basse à l'intérieur du congélateur.
• La fonction de congélation rapide est désactivée de manière automatique. Dans ce cas, le voyant (④) s'éteint et la température précédemment réglée est rétablie à l'intérieur du congélateur.
• Appuyez une nouvelle fois sur la touche de congélation rapide pour désactiver la fonction.

Si vous devez congeler une grande quantité d'aliments, réglez la température du congélateur au niveau le plus froid, puis appuyez sur la touche Super Freeze.

Note

6

Touche d'alarme

• Lorsque vous appuyez sur cette touche (⑤), l'alarme est activée et un voyant s'allume sur l'afficheur. L'alarme retentit dès que la porte est ouverte, puis s'arrête au bout de quelques minutes.
• Appuyez une nouvelle fois sur cette touche pour désactiver l'alarme.

Aucune fonction d'alarme n'est prévue pour indiquer que la porte du congélateur est ouverte ou fermée.

Note

Si la fonction de congélation rapide ou d'arrêt du réfrigérateur est déjà activée, le fait d'appuyer sur une autre touche annulera cette fonction et activera celle associée à la touche que vous venez de sélectionner..

C. Modèle avec panneau de commande à cristaux liquides

- Appuyez sur cette touche pour mettre en marche ou pour arrêter l'appareil.

Ne démontez pas l'appareil lorsque celui-ci est en marche.

Note

- Vous pourriez vous électrocuter ou provoquer d'autres dommages.

Touche Menu

- Affiche le contenu du menu principal (Freezer/Fridge/Coolselect Zone/Option) et les options de manière à pouvoir les sélectionner dans le sens des aiguilles d'une montre.

Si vous devez congeler une grande quantité d'aliments, réglez la température du congélateur au niveau le plus froid, puis appuyez sur la touche Super Freeze.

3 Touche Select

- Sélectionnez une des options de la liste.

Zone Freezer

- Plage de réglage de la température du congélateur → - 14°C à - 25°C

5 Zone Fridge

- Plage de réglage de la température du réfrigérateur → 7°C à 1°C

6 CoolSelect Zone : Plage de réglage de la température

Soft Freeze (congélation douce à - 5°C)

0 Zone (congélation à 0°C)

Cool (refroidissement à 3°C)

Quick Cool (refroidissement continu pendant 60 minutes)

7 Zone Option

• Vacation - Le réfrigérateur est éteint (mais pas le congélateur).
• Super Freezer - La fonction de congélation rapide se déclenche en continu (pendant 2 h 30 min).
• Alarm On - L'alarme est activée dès que la porte est ouverte et s'arrête après quelques minutes.

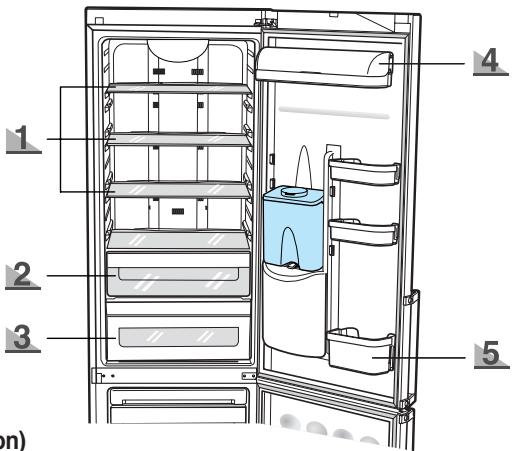

Suivez les recommandations suivantes pour ranger les aliments dans le réfrigérateur :

• Laissez refroidir les boissons et les aliments chauds avant de les ranger dans le réfrigérateur.
• Vérifiez que les aliments sont correctement emballés ou placés dans des récipients incassable. Vous éviterez ainsi que les aliments se déshydratent et perdent leurs couleursafin d'éviter qu'ils ne se déshydratent ou perdent leur couleur.
• Évitez que de l'huile ou de la graisse entre en contact avec les pièces en plastique ou les joints d'étanchéité des portes car ces matériaux deviennent facilement poreux.
• N'entreposez jamais de substance explosive à l'intérieur de l'appareil. Les alcools doivent être stockés à la verticale et dans des récipients hermétiques.

A. Fridge

• Placez les aliments dans des récipients et laissez suffisamment d'espace entre eux.
• La clayette est composée d'un matériau transparent incassable et peut être utilisée en toute sécurité.

Un récipient en verre peut éclater lorsque son contenu se congèle.

Bac à fruits et légumes (en option)

• Utilisez ce bac pour entreposer des fruits et des légumes.
• Vous pouvez retirer ces bacs si vous avez besoin de plus de place pour ranger les fruits et légumes.
• Le volume de rangement du réfrigérateur est calculé sans bac à fruits et légumes.

Compartiment à température modulable

- Ce compartiment permet de préserver le goût et la fraîcheur des aliments. Vous pouvez y conserver du fromage, de la viande, de la volaille, du poisson et d'autres aliments.

Compartiment de réfrigération

- Idéal pour entreposer du poisson, de la viande et des saucisses.

- La température de ce compartiment est inférieure à celle du réfrigérateur (elle peut donc être inférieure à 0°C).

- Le volume de rangement du bac à fruits et légumes est calculé lorsque le compartiment de réfrigération est enlevé.

Non adapté pour les salades, les légumes ou les produits sensibles au froid.

Casier à produits laitiers

• Utilisez ce casier pour entreposer des aliments gras (du beurre ou du fromage, par exemple).
• Vous pouvez également y placer de petits aliments emballés tels que du lait, des yaourts et des boissons.

- Rangez les petites bouteilles et les briques de 1 litre de lait ou de jus de fruits dans la partie supérieure et les grandes bouteilles ou briques de 1,5 litre dans la partie inférieure.

• Pour ranger des aliments congelés emballés tels que glaces ou pizzas.
• Vous pouvez également y placer le bac à glaçons pour une congélation optimale.

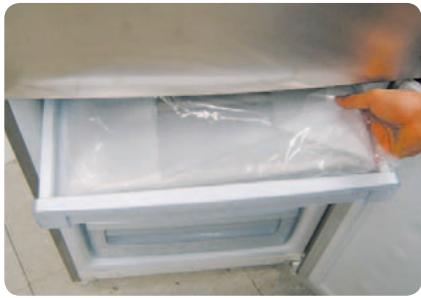

Tiroirs central et inférieur

• Pour ranger de la viande, du poisson frais ou des aliments secs divisés en petites portions.
• Évitez les denrées facilement périssables à basse température (les bananes ou les melons, par exemple).
• Ne placez pas les aliments à congeler à côté d'aliments déjà congelés.
• Ne placez pas de boissons gazeuses ou pétillantes dans le congélateur.

Emballage des aliments

Emballez les aliments en formant des portions adaptées à vos besoins.

Le poids des portions de fruits et légumes ne doit pas excéder 1 kg. Celui des portions de viande peut aller jusqu'à 2,5 kg.

Les petites portions congèlent plus rapidement. Leur qualité est ainsi mieux préservée lors de la décongélation et de la préparation des aliments. Avant la congélation, il est important de placer les aliments dans des sacs ou des récipients hermétiques afin d'empêcher toute perte de saveur ou déshydratation. Emballez les aliments, expulsez l'air et et fermez hermétiquement le sac ou le récipient. Respectez la fréquence de stockage maximale et les dates de péremption des produits congelés.

Emballages adaptés : sacs en plastique, films alimentaires transparents, papier d'aluminium et barquettes de congélation.

Emballages non adaptés :

papier d'emballage, papier sulfurisé, cellophane, sacs-poubelles ou sacs en plastique.

Dispositifs adaptés pour une fermeture hermétique :

élastiques, agrafes en plastique, ficelle, liens pour sacs de congélation. Les films et les sacs en plastique peuvent être scellés (verwijderen) à l'aide d'une presse ou d'un fer spécial.

Avant de placer le paquet dans le congélateur, apposez- y une étiquette portant la désignation du contenu et la date de congélation.

Note

• Votre appareil est équipé d'un système de dégivrage automatique. Vous n'avez donc pas besoin de le dégivrer à la main.
• L'augmentation de température pendant le dégivrage est conforme aux exigences ISO. Cependant, pour éviter tout risque de hausse de la température de l'aliment congelé pendant le dégivrage de l'appareil, emballez l'aliment dans plusieurs couches de papier journal.
• L'appareil peut fonctionner de manière irrégulière (décongélation éventuelle de son contenu ou température (verwijderen) trop élevée dans le congélateur) s'il a été exposé pendant une période prolongée à des températures supérieures à celles pour lesquelles il est conçu.

RANGEMENT DES ALIMENTS

- Pour obtenir plus d'espace, vous pouvez stocker les aliments après avoir retiré les tiroirs et le tiroir à glaçons. Le retrait de ces tiroirs n'a aucun impact sur les propriétés thermiques et mécaniques du congélateur. Le volume de rangement du congélateur est calculé sans ces bacs.

FABRICATION DE GLAÇONS

Versez de l'eau dans le moule à glaçons.

- Remplissez-le à 80 % environ .

Placez le moule dans le bac supérieur du congélateur.

Pour démouler les glaçons :

- Tordez légèrement le moule.

• La paroi arrière et la clayette du bas sont les parties les plus froides du réfrigérateur et sont donc particulièrement adaptées à la conservation des aliments délicats.
• Les bouteilles en verre contenant des liquides susceptibles de geler ne doivent jamais être stockées dans le congélateur. Elles risquent d'éclater si leur contenu gèle.

Note

Fabrication rapide de glaçons

Pour fabriquer rapidement une grande quantité de glaçons, activez la fonction de congélation rapide à l'aide de la touche "Super Freeze".

UTILISATION DU DISTRIBUTEUR D'EAU (OPTION)

Grâce au distributeur d'eau, vous pouvez obtenir facilement de l'eau réfrigérée sans devoir ouvrir la porte du réfrigérateur. De plus, vous pouvez réaliser des économies d'énergie en réduisant de plus de 30% le nombre de fois où la porte est ouverte.

Présentation

Manette Bouchon du réservoir d'eau Réservoir d'eau Dispositif d'alimentation en eau

REMLISSAGE DU RÉSERVOIR D'EAU

1 Retirez le bouchon du réservoir d'eau et remplissez-le d'eau potable.
- Remplissez complètement le réservoir (un peu plus de 4,2 litres).
2 Replacez le bouchon en l'enfonçant jusqu'à ce qu'il s'enclenche.
3 Poussez le levier du distributeur d'eau avec un verre.

Fonctions de refroidissement, de stockage à 0°C et de congélation douce

• Lorsque vous sélectionnez la fonction de refroidissement (Cool), de stockage à 0°C (0 Zone) ou de congélation douce (Soft Freeze), la température sélectionnée est respectivement de 3°C, 0°C et - 5°C.
• À l'aide de la touche Menu, sélectionnez CoolSelect Zone, puis sélectionnez la fonction désirée avec la touche Select.

Fonction de refroidissement rapide

• À l'aide de la touche Menu, sélectionnez CoolSelect Zone, puis sélectionnez la fonction Quick Cool avec la touche Select.
• Lorsque le refroidissement rapide est terminé, le compartiment à température modulable reprend son fonctionnement normal.

DÉMONTAGE ET ENTRETIEN DES ACCESSOIRES

Veillez à toujours éteindre et débrancher le réfrigérateur avant de le nettoyer. Évitez d'utiliser un nettoyeur à vapeur car la vapeur chaude pourrait endommager la surface de l'appareil ou les composants électriques et provoquer une décharge électrique.

1

Casier à bouteilles

• Saisissez le casier à bouteilles avec les des deux mains, puis soulevez-le légèrement et tirez-le vers vous pour l' extraire.
• Lavez-le à l'eau.

• Retirez la clayette, puis nettoyez-la en utilisant de l'eau et du détergent.
• Lorsque vous remettez les clayettes en place, veillez à ne pas mélanger les clayettes supérieure, centrale et inférieure.

C

Note

Lorsque vous manipulez les clayettes, saisissez en même temps la vitre et le rebord afin d'éviter tout accident.

Bac à fruits et légumes (en option)

• Maintenez le bac des deux mains, tirez- le jusqu'à sa butée, puis soulevez-le légèrement en le tirant vers vous pour l'extraire.
• Essuyez-le à l'aide d'un chiffon humide.

Compartiment à température réglable (en option)

• Saisissez le bac avec les deux mains, tirez-le jusqu'à sa butée, puis soulevez-le légèrement en le tirant vers vous pour l'extraire.
• Essuyez-le à l'aide d'un chiffon humide.

• Saisissez le bac avec les deux mains, sortez-le aussi loin que possible du congélateur, puis soulevez-le légèrement en le tirant vers vous pour l'extraire.
• Essuyez-le à l'aide d'un chiffon humide.

Joints d'étanchéité en caoutchouc

- Si les joints sont encrassés, la porte risque de ne pas se fermer correctement, entraînant une perte d'efficacité du congélateur et du réfrigérateur. Nettoyez-les à l'aide de détergent doux et d'un chiffon humide, puis essuyez-les ensuite à l'aide d'un chiffon sec.

Réservoir

Retirez le réservoir en utilisant la poignée.

Videz l'eau contenue dans le réservoir, puis nettoyez-le à l'aide d'eau chaude et de détergent.

Trajet d'écoulement

À l'aide d'un chiffon humide et propre, essuyez les pièces situées sur et autour du trajet d'écoulement.

Réservoir d'eau / Dispositif d'alimentation

Tirez l'ensemble vers le haut et démontez les crochets de part et d'autre du grand bouchon.

Desserrez le dispositif d'alimentation en eau en le tournant dans le sens de la flèche et retirez-le.

Essuyez le grand bouchon et nettoyez le réservoir d'eau à l'aide d'un chiffon imbibé d'eau chaude et de détergent.

- Retirez le bouchon en le tirant vers le haut. Nettoyez le bouchon et le filtre à l'aide d'une brosse souple.

Une fois le dispositif d'alimentation en eau nettoyé avec la brosse souple, appuyez sur le levier d'alimentation en eau, puis nettoyez-la à l'eau courante.

Collecteur

• Nettoyez fréquemment le réservoir d'eau si vous y versez du thé ou d'autres boissons de ce type. Utilisez uniquement du thé filtré. Par mesure d'hygiène, il est recommandé de ne pas y verser de boissons très sucréestelles que des jus de fruits.
• Essuyez le réservoir à l'aide d'un chiffon imprégné de vinaigre ou d'eau salée pour retirer les dépôts éventuels.
• Vérifiez que le joint d'étanchéité en caoutchouc du dispositif d'alimentation en eau est bien en place ou n'a pas été endommagé par un objet tranchant afin d'éviter les fuites.

Afin de prévenir tout risque d'électrocution, débranchez l'appareil avant de remplacer l'ampoule.

Appuyez sur les deux côtés du cache, puis tirez-le vers vous.

Ampoule à incandescence

- Dévissez l'ampoule et remplacez- la par une ampoule neuve.

Remettez le cache en place.

Pour le remplacement d'ampoules LED, veuillez contacter un réparateur agréé.

Note

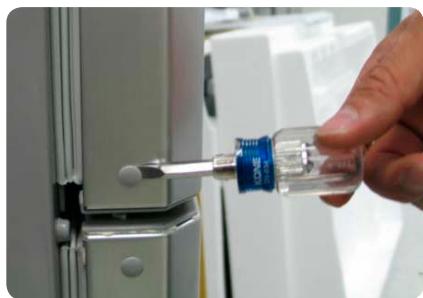

INSTALLATION DES POIGNÉES DE PORTE

- POIGNÉE STANDARD

1. Sortez les poignées rangées à l'intérieur du congélateur et retirez l'emballage.

1. Retirez le cache en plastique du côté où vous souhaitez installer la poignée.

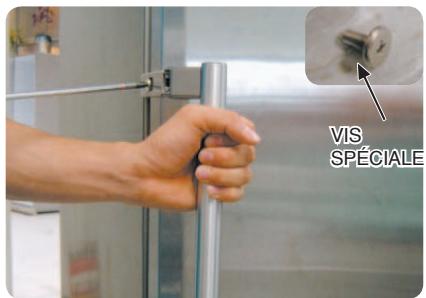

1. Fixez la poignée à l'aide des vis spéciales fournies.

VIS SPÉCIALE

1. Mettez les cache-vis en place.

CACHE-VIS

Suivez la procédure indiquée pour fixer la poignée. Pour démonter la poignée, suivez les mêmes étapes dans l'ordre inverse.

1. Sortez les poignées rangées à l'intérieur du congélateur et retirez l'emballage.

1. Retirez le cache en plastique du côté où vous souhaitez installer la poignée.

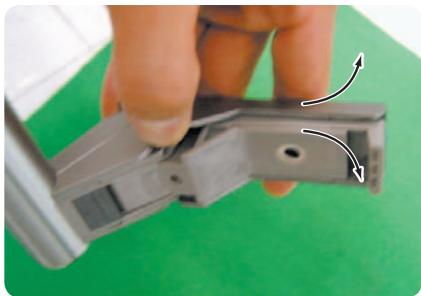

1. Démontez le cache coulissant comme indiqué ci-dessous.

1. Fixez la poignée à l'aide des vis spéciales fournies.

VIS SPÉCIALE

1. Mettez le cache coulissant en place.

CACHE COULISSANT

Suivez la procédure indiquée pour fixer la poignée. Pour démonter la poignée, suivez les mêmes étapes dans l'ordre inverse.

- Lisez attentivement les instructions suivantes.

- Avant d'inverser le sens d'ouverture des portes, débranchez l'appareil, puis sortez les aliments et démontez les accessoires montés sur les portes (le casier à bouteilles et les balconnets, par exemple). Faites attention à ne pas faire tomber les portes pendant le montage et le démontage.

1. Manipulez les pièces avec soin afin d'éviter de rayer la peinture.
2. Déposez les vis près des pièces associées afin d'éviter de les replacer à un mauvais endroit.
3. Prévoyez une surface de travail qui ne rayera pas les portes (une couverture, par exemple).
4. Veillez à ne pas tacher le réfrigérateur d'huile pendant l'inversion du sens d'ouverture des portes.

- OUTILS NÉCESSAIRES

Tournevis

Clé plate 7/16"

- PIÈCE SUPPLÉMENTAIRE

Guide coudé droit

INVERSION DU SENS D'OUVERTURE DES PORTES

- Démontage de la porte du réfrigérateur

1. Après avoir dévissé et enlevé les vis, démontez le plateau supérieur.

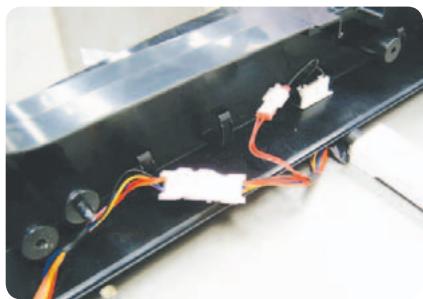

1. Débranchez les fils électriques situés à l'intérieur du plateau.

1. A l'aide d'une clé plate 7/16", dévissez les boulons situés sur la paroi externe supérieure du réfrigérateur.

1. Démontez la porte du réfrigérateur en la soulevant. Veillez à ne pas faire tomber et à ne pas rayer la porte.

1. Démontez le cache-fils situé sur la tranche supérieure de la porte en introduisant un tournevis plat dans la fente indiquée (Δ).

CACHE-FILS

1. Séparez le guide coudé droit de la charnière supérieure (voir photo ci-dessous). Sortez le faisceau de fils électriques du guide coudé droit.

GUIDE COUDÉ DROIT CHARNIÈRE SUPÉRIÈURE

INVERSION DU SENS D'OUVERTURE DES PORTES

1. Inversez le sens des fils (voir photo ci-dessous). Sortez le guide coudé gauche du plateau supérieur, puis replacez-le avec les fils. Assurez-vous que la longueur visible du faisceau de fils est supérieure à 150 mm.

GUIDE COUDÉ GAUCHE 150mm

1. Inversez la position de la tige en la fixant sur l'autre face de la charnière supérieure. Après avoir retiré la cale, replacez-la sur l'autre face de la charnière supérieure.

TIGE

CAL&E

1. Après avoir remonté le guide coudé gauche et la charnière supérieure, inversez la position de la charnière passe-fils et de la plaque entretoise, puis remettez la charnière supérieure en place ainsi que le cache-fils (voir photo ci-dessous) (le faisceau électrique doit se trouver à l'intérieur du cache-fils).

CHARNIÈRE PASSE-FILS PLAQUE ENTRETOISE

1. Inversez la position de la butée de porte et de la charnière passe-fils (voir photo ci-dessous).

BUTÉE DE PORTE CHARNIÈRE PASSE-FILS

- Démontage de la porte du congélateur

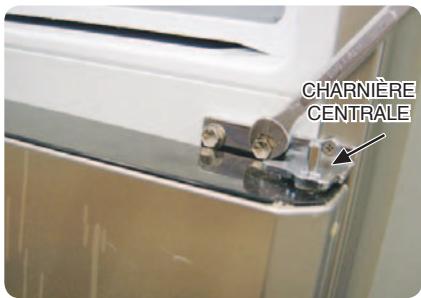

1. Après avoir dévissé et enlevé les deux boulons, démontez la charnière centrale.

CHARNIÈRE CENTRALE

1. Démontez la porte du congélateur en la soulevant. Veillez à ne pas faire tomber et à ne pas rayer la porte du congélateur.

1. Dévissez et ôtez la plinthe avant.

1. Après avoir légèrement incliné l'appareil en arrière, démontez la charnière inférieure (voir figure ci-dessous). Retournez la pièce de guidage et inversez la position de la tige.

Note

Lors de la fixation, serrez la vis pour éviter tout bruit intempestif.

CHARNIERE INFÉRIEURE

- Remontage de la porte du réfrigérateur

1. Inversez la position du cache-trous de la charnière centrale.

1. Remontez la charnière centrale en utilisant une vis et deux boulons.

1. Glissez la porte du réfrigérateur dans l'axe de la charnière centrale.

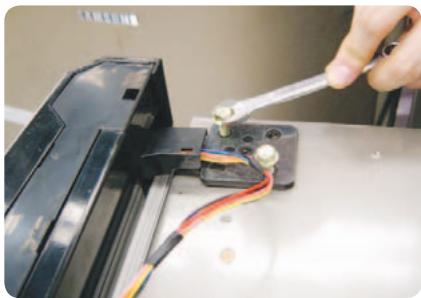

1. Bloquez la charnière supérieure avec des boulons (voir photo ci-dessous). Veillez à ne pas faire tomber la porte du réfrigérateur.

1. Inversez la position du cache-trous de la charnière supérieure.

CACHE-TROUS DE CHARNIÈRE SUPÉRIEURE

1. Rebranchez les fils électriques et replacez-les à l'intérieur du plateau supérieur (voir photo ci-dessous).

1. Remontez le plateau supérieur après avoir contrôlé la position des fils.

- Remontage de la porte du congélateur

1. Inversez la position de la charnière passe-fils et du cache-trous.

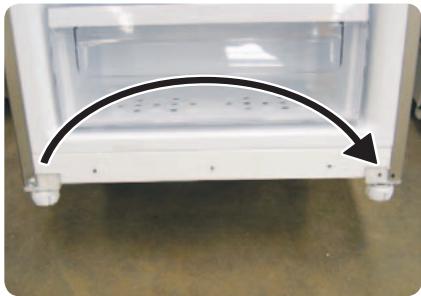

1. Après avoir légèrement incliné l'appareil en arrière, inversez la position du boulon.

1. Glissez la porte du congélateur dans l'axe de la charnière centrale.

1. Avant d'installer la charnière inférieure, dévissez le pied de réglage avant.

1. À l'aide d'une clé, vissez la charnière inférieure (voir figure ci-dessous).

1. Après avoir inversé la position du cachetrous de la charnière inférieure, revissez le pied de réglage avant en laissant la porte ouverte.

1. Vérifiez que les portes du réfrigérateur et du congélateur ouvrent et ferment correctement.

- Inversion des poignées

1. À l'aide d'un tournevis plat, ôtez les cache-trous et démontez la poignée.

1. Changez la position des caches en plastique en les tirant ou en les faisant sauter.

1. Remontez les poignées de l'autre côté des portes en suivant la procédure inverse.

L'appareil ne fonctionne pas du tout ou la température est trop élevée.

• La fiche d'alimentation est-elle correctement branchée ?
• La température est-elle correctement réglée sur le panneau de commande avant ?
  • L'appareil est-il exposé aux rayons du soleil ou est-il situé à proximité d'une source de chaleur ?
• La paroi arrière de l'appareil est- elle trop près du mur ?

Les aliments placés à l'intérieur du réfrigérateur sont congelés.

• La température indiquée sur le panneau de commande est-elle réglée au niveau le plus froid ?
• La température ambiante est-elle trop basse ?
• Avez-vous placé dans le réfrigérateur des produits contenant une quantité d'eau importante ?

L'appareil émet des bruits anormaux.

• L'appareil est-il installé sur une surface stable et horizontale ?
- La paroi arrière de l'appareil est- elle trop près du mur ?
- Des objets sont-ils tombés derrière ou sous l'appareil ?
- Le bruit provient-il du compresseur de l'appareil ?
• L'appareil émet parfois un bruit de cliquètement.
Ce bruit est normal et provient de la dilatation ou de la rétraction des différents accessoires.

Les coins avant et les côtés de l'appareil apparaissent chauds au toucher. Des gouttelettes de condensation commencent à se former.

• Des tubes calorifugés sont installés dans les coins avant de l'appareil afin d'éviter la condensation. Lorsque la température ambiante augmente, la chaleur est perceptible dans certains cas, mais elle n'est pas anormale.
• Par temps très humide, des gouttelettes de condensation peuvent se former lorsque l'humidité de l'air entre en contact avec la surface externe froide de l'appareil.

DÉPANNAGE

Un bruit d'écoulement d'eau est perceptible.

- Ce bruit est dû au fluide frigorigène qui refroidit l'intérieur de l'appareil.

Il y a une odeur désagréable dans le réfrigérateur.

• Emballez hermétiquement les aliments.
• Protégez les aliments entreposés et nettoyez l'entrée d'air froid.

Du givre se forme sur les parois de l'appareil.

• La sortie d'air de l'appareil est-elle branchée ?
• L'espace entre les aliments est-il suffisant pour que l'air puisse circuler ?
• La porte ferme-t-elle hermétiquement ?

Des gouttelettes de condensation se forment sur la paroi interne de l'appareil et autour des légumes.

• Avez-vous protégé les aliments contenant beaucoup d'eau ?
  La porte est-elle restée ouverte trop longtemps ?
• Entreposez les aliments en fermant les couvercles des récipients ou en utilisant des emballages hermétiques.

PRÉCAUTIONS

Dans le réfrigérateur, placez les aliments contenant beaucoup d'eau à l'avant des clayettes.

Laissez refroidir les aliments chauds avant de les entreposer dans l'appareil.

- En entreposant des aliments froids, vous économisez de l'énergie et vous améliorez l' efficacité de la réfrigération.

Économies d'énergie

• Installez l'appareil dans un endroit sec et bien aéré.
  Veillez à ce qu'il ne soit pas exposé au rayonnement direct du soleil ou installé à proximité d'une source de chaleur (par exemple un radiateur).
• N'obstruez jamais les fentes ou les grilles de ventilation de l'appareil.
• Laissez refroidir les aliments chauds avant de les mettre dans le réfrigérateur.
• Placez les aliments congelés dans le réfrigérateur afin de les décongeler.
  Vous pourrez ainsi utiliser leur basse température pour refroidir des aliments présents dans le réfrigérateur.
• Lorsque vous manipulez des aliments dans le réfrigérateur, ne laissez pas la porte ouverte trop longtemps.
  Plus la durée d'ouverture est courte, moins la quantité de glace formée dans le congélateur est importante.

LAMPE DU RÉFRIGÉRATEUR (lampe à DEL ou à incandescence, selon le modèle) RÉFRIGÉRATEUR CLAYETTES (en verre trempé, selon le modèle) BAC À FRUITS ET LÉGUMES (OPTION) BAC À FRUITS ET LÉGUMES / BAC RÉFRIGÉRÉ / COMPARTIMENT À TEMPÉRATURE RÉGLABLE (OPTION) CONGÉLATEUR BAC À GLACE BACS DE CONGÉLATION CASIER À PRODUITS LAITIERS (OPTION) CASIER MULTIFONCTION (OPTION) DISTRIBUTEUR D'EAU (OPTION)
