MODE D'EMPLOI UTD 81 HD SAGEM

- ITD81BS HD FR - ITD81BG HD FR - ITD81 HD FR Adaptateur Numérique Terrestre Haute Définition

MODE D'EMPLOI LU 253136820B ITD81HD FR.book Page I Mercredi, 1. octobre 2008 6:23 18

MODE D’EMPLOI DE L’ADAPTATEUR NUMÉRIQUE TERRESTRE HAUTE DÉFINITION Sommaire 1. Présentation 1 1.1.

Télécommande pour les modèles ITD81 BS et ITD81 BG 2

Télécommande pour les modèles ITD81 3

2. Consignes générales 4 2.1.

Précautions d'emploi 4

3. Environnement 5 3.1.

Les piles et batteries 5

Raccordement à un téléviseur et à un magnétoscope ou graveur de DVD 6

Raccordements à l’antenne 7

Raccordement à un amplificateur home cinéma 8

Raccordement à une chaîne hi-fi 8

5. Première installation 9 5.1.

Sélection de la langue d’affichage 9

Sélection du pays 9

Choix des réglages Vidéo 9

Création du code parental et choix du niveau de protection 10

Installation des chaînes TNT 10

6. Réglages de l’adaptateur 11 6.1.

Recherche des chaînes 11

Réglage de l’image 11

Retour à la configuration initiale 12

Information sur le signal d'antenne 13

Informations sur votre adaptateur 13

8. Configuration utilisateur 14 8.1.

Choix des langues menu, audio et sous-titres 14

Préférences utilisateur 14

Changement de code PARENTAL 14

9. Installation des listes de chaînes favorites 15 9.1.

Modèles ITD81 BS et BG 15

10. Utilisation courante de l’adaptateur 16 10.1.

Sélectionner une chaîne de la TNT 16

Informations détaillées sur les programmes 16

Changer de liste favorite 16

Choix temporaires des langues audio et des sous-titres 16

Guide électronique des programmes 17

Choisir une station de Radio (selon modèle) 17

Ajuster le volume 17

10.10. Choisir le format de l'image sur une sortie HD (HDMI / YPbRr) 18

11. Mise à jour logicielle 19 12. Caractéristiques Techniques 20 13. Assistances et conseil 21 14. Garantie 22

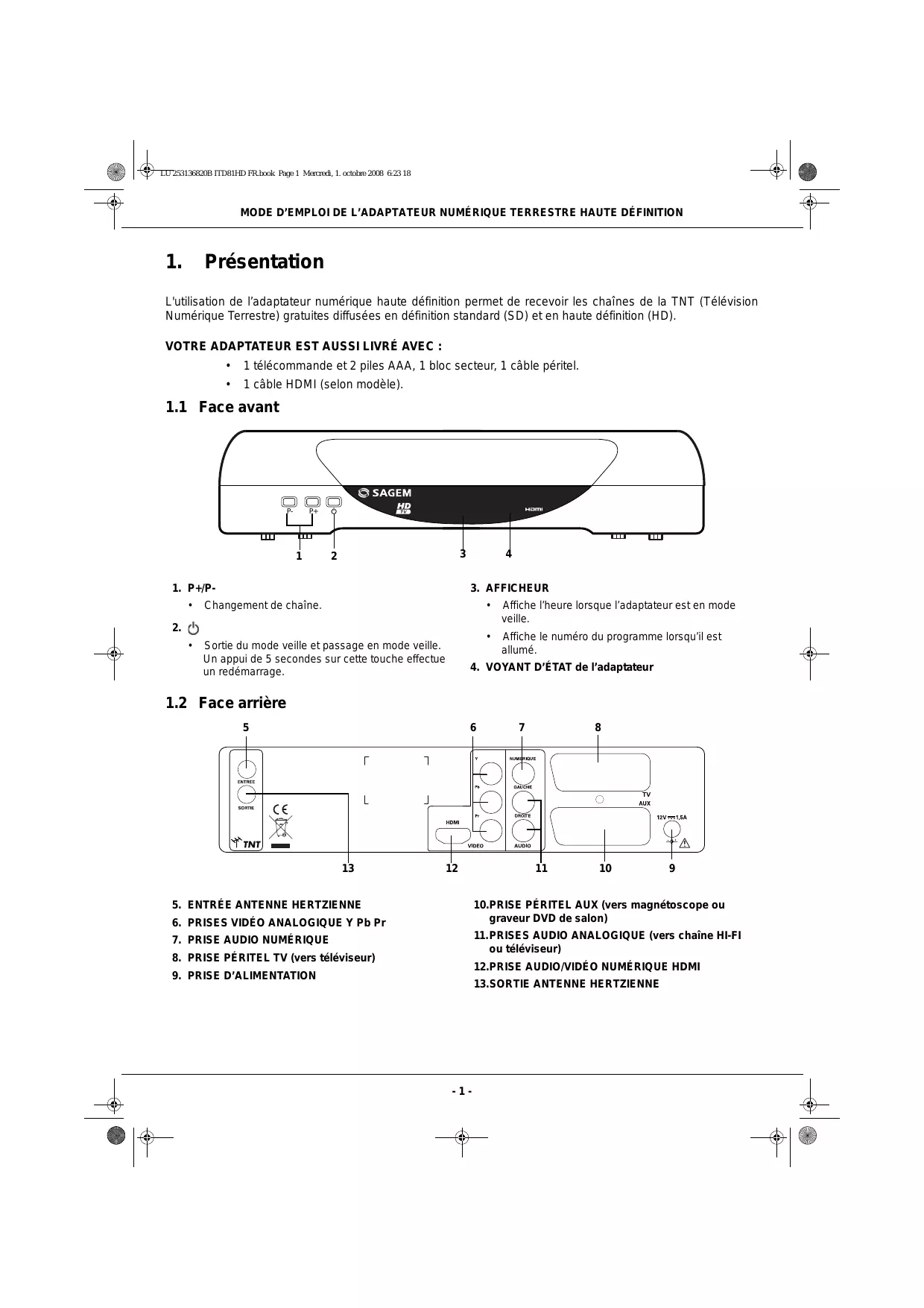

L'utilisation de l’adaptateur numérique haute définition permet de recevoir les chaînes de la TNT (Télévision Numérique Terrestre) gratuites diffusées en définition standard (SD) et en haute définition (HD). VOTRE ADAPTATEUR EST AUSSI LIVRÉ AVEC : •

1 télécommande et 2 piles AAA, 1 bloc secteur, 1 câble péritel.

1 câble HDMI (selon modèle).

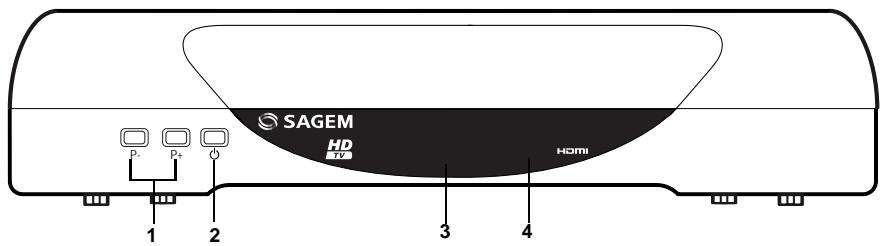

Changement de chaîne.

Sortie du mode veille et passage en mode veille. Un appui de 5 secondes sur cette touche effectue un redémarrage.

Affiche l’heure lorsque l’adaptateur est en mode veille.

Affiche le numéro du programme lorsqu’il est allumé.

4. VOYANT D’ÉTAT de l’adaptateur

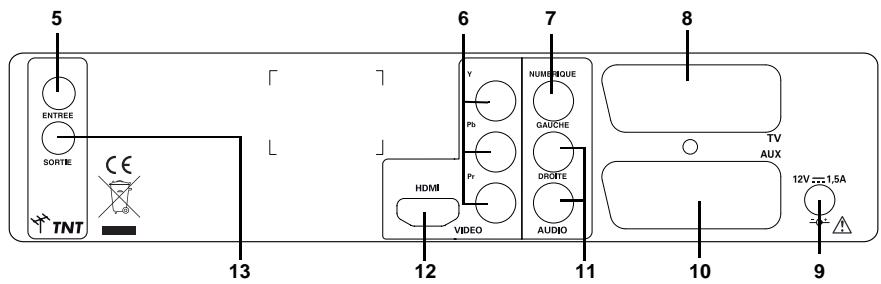

10.PRISE PÉRITEL AUX (vers magnétoscope ou graveur DVD de salon)

6. PRISES VIDÉO ANALOGIQUE Y Pb Pr

11.PRISES AUDIO ANALOGIQUE (vers chaîne HI-FI ou téléviseur)

7. PRISE AUDIO NUMÉRIQUE 8. PRISE PÉRITEL TV (vers téléviseur)

12.PRISE AUDIO/VIDÉO NUMÉRIQUE HDMI

MODE D’EMPLOI DE L’ADAPTATEUR NUMÉRIQUE TERRESTRE HAUTE DÉFINITION

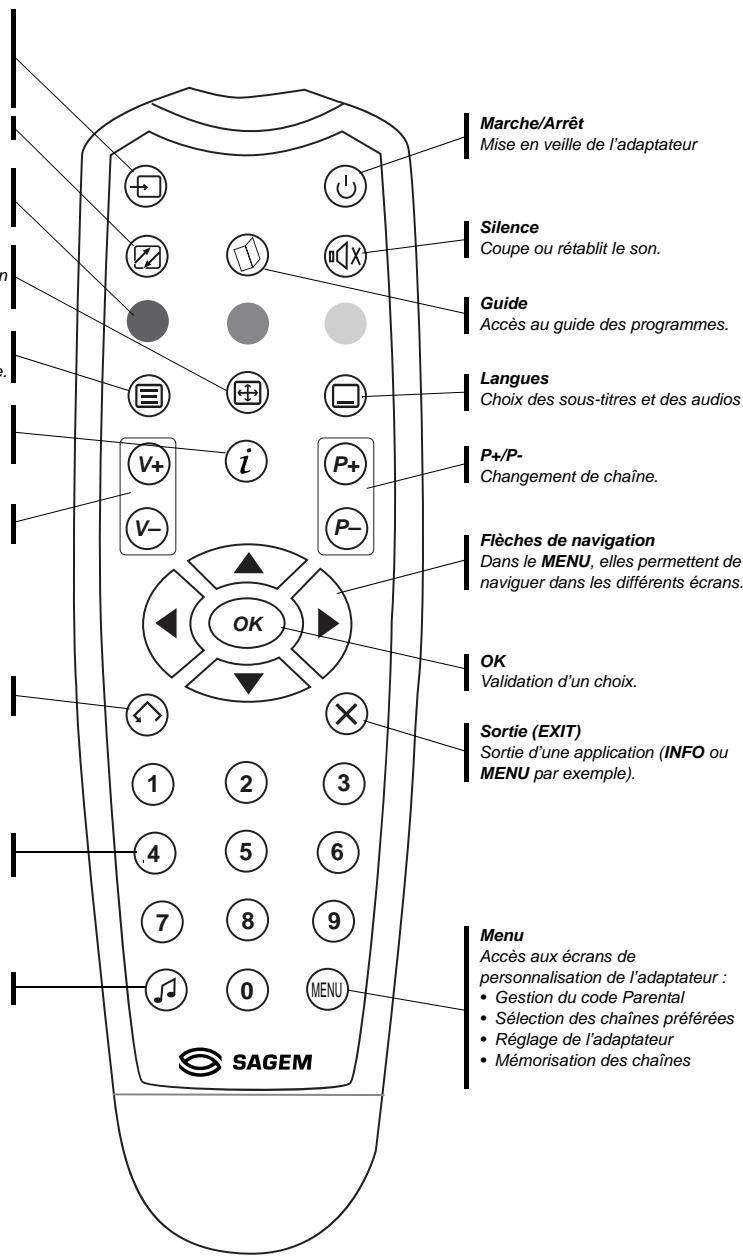

1.3 Télécommande pour les modèles ITD81 BS et ITD81 BG Permet de basculer du mode TV au mode décodeur et au mode AUX. Marche/Arrêt Mise en veille de l’adaptateur

Touche non active Touches de couleur pour télétexte et navigation dans les menus

Silence Coupe ou rétablit le son.

Format Permet de changer le format si option HD activée (sortie HDMI et YPbPr).

Guide Accès au guide des programmes.

Permet d’accéder au mode télétexte. Bandeau d’information Permet d’accéder aux options des programmes.

V+/VRéglage du volume.

Langues Choix des sous-titres et des audios

P+/PChangement de chaîne.

Flèches de navigation Dans le MENU, elles permettent de naviguer dans les différents écrans.

OK OK Validation d’un choix.

Retour (BACK) Retour au dernier écran.

1234... Saisie numérique et accès aux chaînes.

7 Touche non fonctionnelle

Sortie (EXIT) Sortie d’une application (INFO ou MENU par exemple).

Menu Accès aux écrans de personnalisation de l’adaptateur : • Gestion du code Parental • Sélection des chaînes préférées • Réglage de l’adaptateur • Mémorisation des chaînes

LU 253136820B ITD81HD FR.book Page 3 Mercredi, 1. octobre 2008 6:23 18

MODE D’EMPLOI DE L’ADAPTATEUR NUMÉRIQUE TERRESTRE HAUTE DÉFINITION

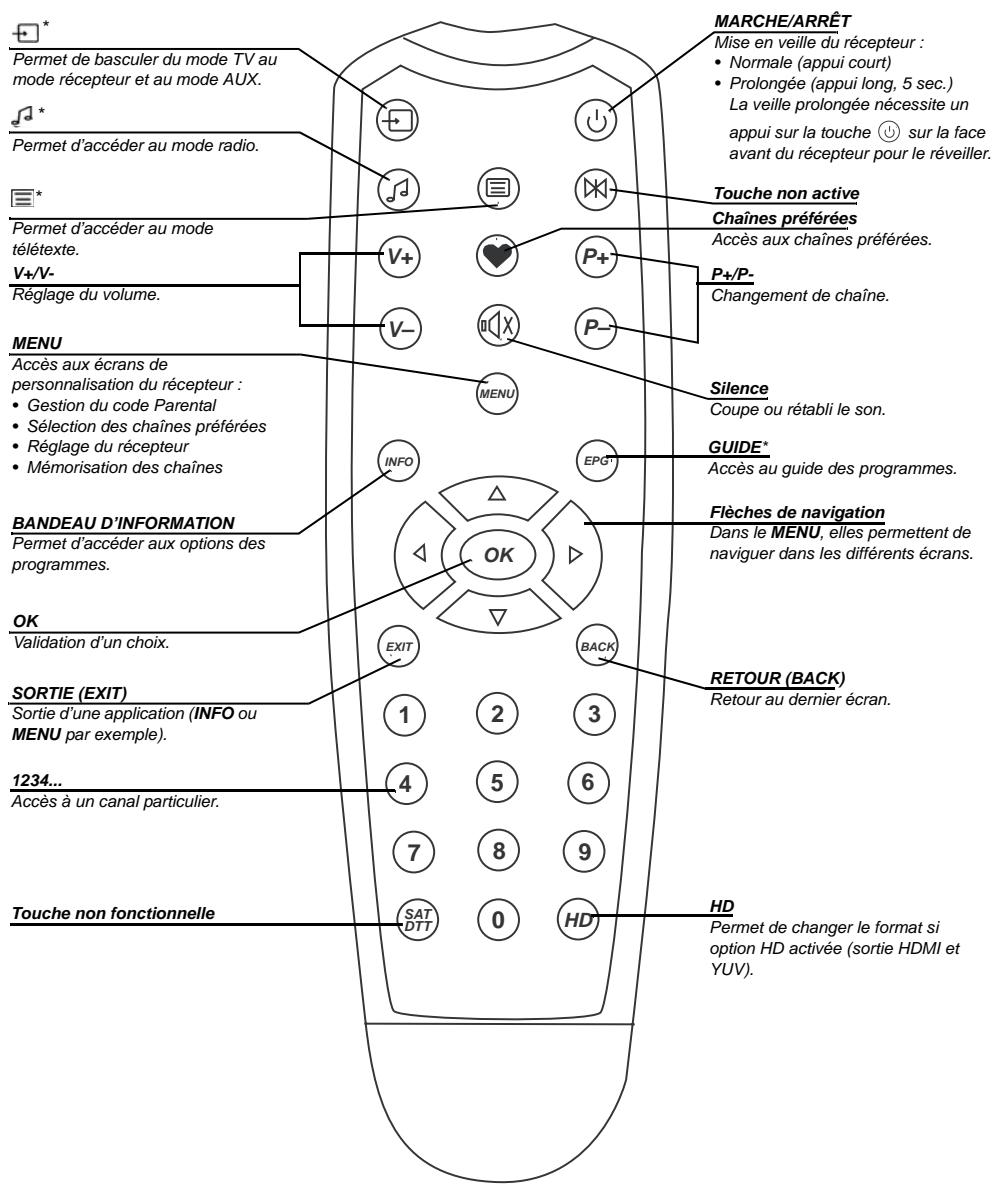

1.4 Télécommande pour les modèles ITD81 MARCHE/ARRÊT Mise en veille du récepteur : • Normale (appui court) • Prolongée (appui long, 5 sec.) La veille prolongée nécessite un

* Permet de basculer du mode TV au mode récepteur et au mode AUX.

appui sur la touche sur la face avant du récepteur pour le réveiller.

Permet d’accéder au mode radio.

Touche non active Chaînes préférées Accès aux chaînes préférées.

* Permet d’accéder au mode télétexte. V+/VRéglage du volume. MENU Accès aux écrans de personnalisation du récepteur : • Gestion du code Parental • Sélection des chaînes préférées • Réglage du récepteur • Mémorisation des chaînes

BANDEAU D’INFORMATION Permet d’accéder aux options des programmes.

OK Validation d’un choix.

Silence Coupe ou rétabli le son.

MENU EPG INFO BACK SORTIE (EXIT) Sortie d’une application (INFO ou MENU par exemple).

1234... Accès à un canal particulier.

HD Touche non fonctionnelle

GUIDE* Accès au guide des programmes. Flèches de navigation Dans le MENU, elles permettent de naviguer dans les différents écrans.

OK EXIT P+/PChangement de chaîne.

RETOUR (BACK) Retour au dernier écran.

HD Permet de changer le format si option HD activée (sortie HDMI et YUV).

LU 253136820B ITD81HD FR.book Page 4 Mercredi, 1. octobre 2008 6:23 18

2.1 Sécurité L'utilisation de l’adaptateur est sujette à des règles de sécurité visant à protéger les utilisateurs et leur environnement. Par ailleurs, si vous voulez que votre adaptateur vous donne toute satisfaction quant à son bon fonctionnement, il est nécessaire : - de l'installer à l'intérieur à l'abri du soleil et de la pluie : évitez les températures extrêmement chaudes ou froides. Placez l’adaptateur et le bloc secteur loin des sources de chaleur telles que les radiateurs ou chauffages à gaz/électriques. Ne placez pas d'objets incandescents, par exemple des bougies, à proximité de l’adaptateur. En cas d'orage, il est conseillé de retirer la prise d'antenne et la prise d'alimentation. Même si l’adaptateur et le téléviseur sont débranchés, ils peuvent être endommagés par la foudre. - de placer l’adaptateur et le bloc secteur dans un endroit sec et aéré. - de le protéger de l'humidité : mettez l’adaptateur et le bloc secteur à l'abri de la pluie, de l'humidité et de la poussière. Ne placez pas de plantes à proximité dont l'arrosage pourrait provoquer des projections de liquide. Si un liquide pénètre dans l’adaptateur ou le bloc secteur, débranchez-les par la prise secteur du bloc secteur et prévenez votre revendeur. - d'éviter les chocs violents : n'utilisez jamais l’adaptateur s'il est endommagé. Placez toujours votre adaptateur sur une surface plane où il ne risque pas d'être soumis à de fortes secousses. N'ouvrez jamais l’adaptateur ni le bloc secteur ! Il existe un risque de choc électrique. Toute intervention éventuelle doit être effectuée par un personnel qualifié. Vous devez utiliser exclusivement le bloc secteur fourni. Raccordez celui-ci sur le secteur conformément aux instructions d'installation de ce livret et aux indications portées sur l'étiquette d'identification apposée sur celui-ci (tension, courant, fréquence du réseau électrique). Par précaution, en cas de danger, les blocs secteur servent de dispositif de sectionnement de l'alimentation 230V. Ils doivent être situés à proximité de l'appareil et être aisément accessibles. - de débrancher l’adaptateur par la prise secteur du bloc secteur avant mise en place ou modification des branchements aux autres appareils ( Télévision, magnétoscope, lecteur de DVD... ) ou bien toute opération de nettoyage de l’adaptateur ou du bloc secteur. - de nettoyer l’adaptateur ou le bloc secteur exclusivement à l'aide d'un chiffon doux légèrement humide. Ne jamais utiliser de détergents ou d'additifs chimiques. - de ne rien poser sur l’adaptateur (ce qui nuirait à une bonne aération) : Les fentes d'aération situées sur le boîtier protègent votre adaptateur de la surchauffe. Ne placez aucun objet, tel qu'un morceau de tissu ou une feuille de papier, sur ces fentes. Si vous placez l’adaptateur dans un compartiment, veillez à laisser un espace d'au minimum 10 cm de chaque côté et de 20 cm à l'avant et à l'arrière de l’adaptateur. - de le placer hors de portée des petits enfants : Les piles peuvent être avalées facilement par les petits enfants. Ne laissez donc pas la télécommande sans surveillance.

2.2 Précautions d'emploi Interférences : ne placez pas l’adaptateur à proximité d'appareils susceptibles de provoquer des interférences électromagnétiques (par exemple des haut-parleurs). Cela peut perturber le fonctionnement de l’adaptateur et provoquer une perturbation de l'image et du son.

2.3 Réception Ce décodeur est prévu pour la réception Numérique Terrestre.Vous devez au préalable vérifier que vous vous situez dans une zone couverte par la diffusion Numérique Terrestre que cette zone soit également couverte par les chaînes HD et que votre antenne est capable de recevoir la Télévision Numérique Terrestre. Si votre installation est ancienne, votre antenne et vos câblages risquent de ne pas convenir à une réception et diffusion numérique de qualité. Nous vous conseillons de prendre contact avec un professionnel antenniste afin qu’il vous fasse un bilan.

La préservation de l'environnement est une préoccupation essentielle de Sagem Communications. Sagem Communications à la volonté d'exploiter des installations respectueuses de l'environnement et a choisi d'intégrer la performance environnementale dans l'ensemble du cycle de vie de ses produits, de la phase de fabrication à la mise en service, l'utilisation et l'élimination.

3.1 L'emballage La présence du logo (point vert) signifie qu'une contribution est versée à un organisme national agréé, pour améliorer les infrastructures de récupération et de recyclage des emballages. Pour faciliter ce recyclage, veuillez respecter les règles de tri mises en place localement pour ce type de déchets.

3.2 Les piles et batteries Si votre produit contient des piles ou des batteries, ces dernières doivent être déposées dans les points de collecte désignés.

3.3 Le produit La poubelle barrée apposée sur le produit ou sur ses accessoires signifie qu'ils appartiennent à la famille des équipements électriques et électroniques. A ce titre, la réglementation européenne vous demande de procéder à sa collecte sélective : - Dans les points de distribution en cas d'achat d'un équipement équivalent. - Dans les points de collecte mis à votre disposition localement (déchetterie, collecte sélective, etc.).

Ainsi, vous participez à la réutilisation et à la valorisation des Déchets d'Equipement Electriques et Electroniques qui peuvent avoir des effets potentiels sur l'environnement et la santé humaine.

4.1 Raccordement à un téléviseur et à un magnétoscope ou graveur de DVD 1.

Raccordement à un magnétoscope ou à un graveur de DVD Utiliser un cordon Péritel (non fourni) entre la prise péritel AUX de votre adaptateur et la prise péritel à l'arrière de votre magnétoscope ou graveur de DVD.

Nota : si votre magnétoscope/graveur DVD de salon possède plusieurs prises PÉRITEL, choisissez la prise TV ou EXT1. Pour un programme HD, l'enregistrement s'effectuera en définition standard (SD) 2.

Raccordement à un téléviseur standard (non haute définition) Utiliser un cordon Péritel (fourni) entre la prise péritel TV de votre adaptateur et la prise péritel à l'arrière de votre téléviseur. Raccordement à un écran plat haute définition Pour bénéficier d'une image de qualité haute définition (HD) pour les programmes diffusés en haute définition uniquement, utiliser un cordon HDMI-HDMI (fourni avec certains modèles) entre la prise HDMI de votre adaptateur et la prise HDMI de votre écran plat.

Nota : un programme diffusé en définition standard, sera affiché dans cette qualité uniquement sur votre écran Si votre écran plat est muni d'une prise DVI uniquement, vous devez relier la prise HDMI de votre adaptateur à la prise DVI de votre écran plat (câble HDMI-DVI ou adaptateur HDMI-DVI non fourni). Vous devez raccorder la sortie audio HIFI de votre adaptateur à l'entrée audio associée au connecteur DVI de votre écran plat (cordon non fourni) 4.

Pour un raccordement en YPbPr raccorder les sorties YPbPr de l’adaptateur aux entrées YPbPr de l'écran plat (cordon non fourni) et les sorties HIFI de l’adaptateur aux entrées audios de l'écran plat (cordon non fourni).

. Téléviseur Haute Définition

Magnétoscope ou graveur DVD de salon

LU 253136820B ITD81HD FR.book Page 7 Mercredi, 1. octobre 2008 6:23 18

MODE D’EMPLOI DE L’ADAPTATEUR NUMÉRIQUE TERRESTRE HAUTE DÉFINITION

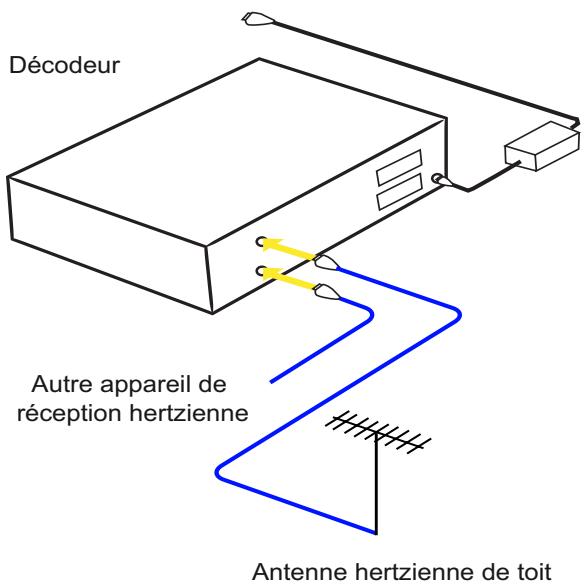

4.2 Raccordements à l’antenne L’adaptateur vous permet de recevoir les chaînes gratuites de la TNT. 1.

Branchez l'extrémité du câble coaxial, muni d'une fiche IEC à la prise d'entrée hertzienne située a l'arrière de l’adaptateur.

Nota : une sortie hertzienne est disponible a l'arrière de l’adaptateur afin d’alimenter un autre appareil de réception hertzienne.

Autre appareil de réception hertzienne

Antenne hertzienne de toit 2. 3.

Branchez ensuite le bloc d'alimentation à la prise 12V de l’adaptateur, d'une part, et à une prise de courant proche de l'appareil et facile d'accès, d'autre part. Pour terminer, branchez vos différents équipements comme indiqué ci-après.

LU 253136820B ITD81HD FR.book Page 8 Mercredi, 1. octobre 2008 6:23 18

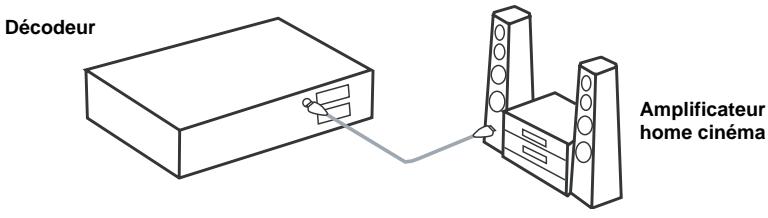

4.3 Raccordement à un amplificateur home cinéma Pour bénéficier du son de qualité HOME CINEMA multicanal diffusé sur certaines chaînes, nous vous conseillons de relier votre adaptateur à votre amplificateur HOME CINÉMA doté d'une prise d'entrée numérique coaxiale. Reliez la sortie AUDIO NUMÉRIQUE à l'entrée de votre amplificateur HOME CINÉMA (câble coaxial non fourni).

Amplificateur home cinéma

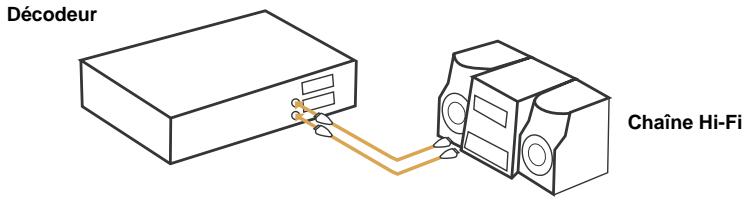

4.4 Raccordement à une chaîne hi-fi Pour bénéficier du son stéréo qualité laser, il vous suffit de raccorder les sorties audio droite et gauche de l’adaptateur à l'entrée auxiliaire de votre chaîne hi-fi (câble non fourni).

Première installation • Allumez votre téléviseur puis votre adaptateur. • L'écran d'accueil apparaît. Si ce n'est pas le cas au bout de 30 secondes, basculez votre téléviseur sur les entrées (HDMI, YPbPr, PÉRITEL) jusqu'à l'apparition de l'écran d'accueil.

5.1 Sélection de la langue d’affichage • Sélectionnez la langue en utilisant les touches gauche et droite de la télécommande. • Appuyez sur OK pour valider.

5.2 Sélection du pays • Sélectionnez le pays (France) en utilisant les touches gauche et droite de la télécommande. • Appuyez sur OK pour valider.

5.3 Choix des réglages Vidéo Effectuez les réglages vidéo en fonction du téléviseur connecté à votre adaptateur.

5-3-1 Avec un téléviseur HD La vidéo en Haute Définition HD (1080i ou 720p) est disponible sur les sorties HDMI et YPbPr de votre récepteur. • Dans Sortie HDMI, sélectionnez OUI. • Le Format TV est imposé à 16/9 pour de la HD. • Sortie YPbPr, sélectionnez le réglage désiré (Oui ou Non). Si la sortie YPbPr est activée, la sortie RGB sur la PÉRITEL TV est désactivée. • PÉRITEL TV : Il faut désactiver la sortie YPbPr pour régler le signal vidéo de la prise PÉRITEL TV (RGB ou composite).

5-3-2 Avec un téléviseur SD En l'absence d'interface HDMI sur votre téléviseur, la vidéo de type Standard SD (576 lignes) est disponible par la prise PÉRITEL et la sortie YPbPr de votre récepteur. • Dans Sortie HDMI, sélectionnez NON. • Dans Format TV, sélectionnez le format de votre téléviseur (4/3, 16/9 ou auto). • Sortie YPbPr : sélectionnez le réglage désiré (Oui ou Non). Si la sortie YPbPr est activée, la sortie RGB sur la PÉRITEL TV est désactivée. • PÉRITEL TV : Il faut désactiver la sortie YPbPr pour régler le signal vidéo de la prise PÉRITEL TV (RGB ou composite). Nota : Dans cette configuration, la sortie HDMI de votre récepteur ne restitue alors aucun signal vidéo. Pour confirmer les réglages, appuyez sur OK.

LU 253136820B ITD81HD FR.book Page 10 Mercredi, 1. octobre 2008 6:23 18

MODE D’EMPLOI DE L’ADAPTATEUR NUMÉRIQUE TERRESTRE HAUTE DÉFINITION

5.4 Création du code parental et choix du niveau de protection • • • •

La création de ce Code Parental est obligatoire pour valider la mise en service de l’adaptateur. Pour cela vous devez saisir 2 fois le même code à 4 chiffres qui sera votre Code Parental. Ce code vous sera demandé lors de l'accès aux programmes que vous avez verrouillés. Vous avez la possibilité de verrouiller les programmes de catégorie II à V en fonction de l'âge des enfants (10, 12...., 18 ans). • Reportez-vous ensuite au paragraphe Choix des langues menu, audio et sous-titres, page 14 et au paragraphe Options de verrouillage parental, page 14 pour d'éventuelles modifications. Nota : le code 0000 n’est pas autorisé.

5.5 Installation des chaînes TNT • Après avoir trouvé le réseau TNT, votre adaptateur va installer l'ensemble des chaînes. • Si votre antenne est raccordée et si le niveau du signal est suffisant, après la fin de la recherche, vous pourrez mémoriser la liste obtenue en appuyant sur OK. • Dans le cas contraire, un message vous indique qu'aucune chaîne n'a été trouvée. Si aucune chaîne n'a été trouvée sur votre antenne râteau actuelle, vous devez vous assurer que : • votre zone est couverte par le numérique standard • votre zone est couverte par le numérique haute définition • vous ne devez pas réorienter l'antenne qui était au préalable orienté vers un émetteur analogique L'adaptateur vous invite alors à orienter l'antenne. Confirmer par OK Vous connaissez au moins un numéro de canal (compris entre 21 et 69) qui émet dans votre région. • Sur la ligne Canal, tapez le numéro de canal avec les touches 0 à 9 puis validez par OK • Patientez quelques secondes et observez les barres de niveau et de qualité. • Tournez l'antenne pour optimiser la réception. Lorsque vous approchez de la direction de l'émetteur, le Niveau doit augmenter, puis la Qualité (couleur verte nécessaire). • Appuyer sur la touche

pour revenir à la recherche des chaînes.

Vous ne connaissez pas le numéro de canal qui émet dans votre région. Consulter le Site du CSA à l'adresse suivante http://www.csa.fr/pdf/frequences_tnt_planifiees.pdf Vous y trouverez la liste des émetteurs en service à fin 2008 ainsi que les émetteurs de chaînes HD en octobre 2008 et mai 2009

Réglages de l’adaptateur

Accédez à ces menus en appuyant sur la touche MENU, sélectionnez l'icône basse et validez cet icône par OK.

avec les flèches haute et

6.1 Recherche des chaînes 6-1-1 Recherche automatique • Dans le menu INSTALLATION décodeur, choisissez RECHERCHE DES CHAÎNES et validez par OK. • Confirmez le remplacement par OK. • votre adaptateur est en train d'intégrer automatiquement les données nécessaires à la réception de l'ensemble des chaînes de la TNT. • Une barre indique la progression de la recherche. Si des chaînes sont trouvées, une fenêtre s’affiche à la fin de la recherche et vous invite à les valider. Si aucune chaîne n’est trouvée, référez-vous à la rubrique Signal antenne pour régler l’antenne. Nota : le nombre de chaînes dans la liste peut-être inférieur au nombre affiché pendant la recherche des chaînes, suite à la suppression des doublons à la fin du processus de recherche.

6-1-2 Recherche manuelle • Dans le menu INSTALLATION RECEPTEUR, choisissez RECHERCHE MANUELLE DES CHAÎNES. Vous pouvez entrer un numéro de canal ou de fréquence, puis valider par OK. La liste des chaînes est modifiée de la manière suivante : - les nouvelles chaînes trouvées sont ajoutées à la liste de chaînes existantes, - les chaînes déjà existantes sont gardées mais l’ancien émetteur est remplacé par le nouveau.

6.2 Réglage de l’image 6-2-1 Sorties en utilisation HD Si vous avez relié votre adaptateur à un écran plat "HD ready" ou "HDTV" muni d'une entrée HDMI ou DVI, réglez l'option "Activation des sorties HD" sur "OUI". • Choisissez la résolution HDMI souhaitée : 1080i ou 720p (la résolution 576p n'est pas HD, ne pas sélectionner cette résolution). • Sauf besoin spécifique laisser le standard couleurs HDMI à RVB. • Le format d'écran est imposé à 16/9 pour de la HD, et dans ce cas le recadrage vidéo n'est pas disponible. • Sauf besoin spécifique laisser la péritel TV en mode RVB (meilleure image) • Choisissez le standard de la prise Péritel AUX en Composite ou S-VIDEO. • Selon besoin choisissez le standard Péritel a PAL ou Secam • Validez par OK. Nota : L'image provenant de la prise péritel TV et AUX n'est pas en HD mais en mode standard (SD). Le format 16/9 de l'image HD est restitué en 4/3 avec des bandes noires. Si vous avez relié votre adaptateur à un projecteur video uniquement muni de YPbPr ou à un écran plat "HD ready" ou "HDTV" muni d'une entrée YPbPr réglez l'option la sortie YPbPr sur " OUI ".

LU 253136820B ITD81HD FR.book Page 12 Mercredi, 1. octobre 2008 6:23 18

MODE D’EMPLOI DE L’ADAPTATEUR NUMÉRIQUE TERRESTRE HAUTE DÉFINITION

6-2-2 Sorties en utilisation SD Si vous avez relié votre adaptateur à un téléviseur traditionnel à tube (CRT), réglez l'option "Sortie HDMI " sur "NON". Les sorties YPbPr et HDMI de votre décodeur ne restituent alors aucune vidéo. • Choisissez le format de votre téléviseur : 4/3 ou 16/9. • Dans le cas d'un téléviseur 4/3, choisissez l'option "LETTER BOX" (l'image 16/9 s'affiche en 4/3 avec des bandes noires hautes et basses) ou l'option "PAN&SCAN" (seul le centre de l'image 16/9 s'affiche pour s'adapter à l'écran 4/3). • Choisissez le standard de la prise péritel TV : Composite ou RVB (meilleure qualité). • Choisissez le standard de la prise péritel AUX : Composite ou S-VIDEO. • Selon besoin choisissez le standard Péritel a PAL ou Secam • Validez par OK.

6.3 Réglage du son 6-3-1 Utilisation du la sortie audio numérique Si vous utilisez un équipement audio Home Cinéma, vous devez sélectionner l'option "Audio Home Cinéma" sur "OUI". Cela signifie que l'adaptateur choisira la composante audio "multicanal" si elle est disponible et la restituera sur les sorties HDMI et audio numérique.

6-3-2 Ajustement du niveau audio Uniquement dans le cas ou "home cinéma" a été sélectionné à "OUI" vous pouvez atténuer la composante audio stéréo par rapport à la composante "multicanal". Ceci pour avoir un volume uniforme entre les chaînes ne diffusant que de l'audio stéréo par rapport à celles diffusant de l'audio multicanal.

6-3-3 Réglage du retard audio/vidéo Sur tout équipement numérique comme votre écran plat, le temps de restitution de l'image peut être légèrement en retard par rapport à l'audio. Vous pouvez retarder alors l'audio pour obtenir une Synchronisation entre l’audio et la vidéo.

6.4 Retour à la configuration initiale Dans "INSTALLATION DE L’ADAPTATEUR", choisissez "RETOUR CONFIGURATION INITIALE". • Attention : si vous validez ce choix, toutes les chaînes et paramètres mémorisés seront perdus.

Accédez aux informations techniques en appuyant sur la touche MENU, sélectionnez l'icône flèches haute et basse et validez par OK.

• Les informations contenues dans ce menu peuvent vous être demandées si vous contactez votre fournisseur ou un autre service (Maintenance par exemple). Ce sont des informations relatives à votre adaptateur et au logiciel embarqué.

7.1 Information sur le signal d'antenne • Dans INFORMATIONS TECHNIQUES, choisissez INFORMATIONS SUR LE SIGNAL D'ANTENNE. • Entrez une valeur de canal pour connaître le niveau et la qualité de ce canal, puis validez par OK.

7.2 Informations sur votre adaptateur • Dans INFORMATIONS TECHNIQUES, choisissez INFORMATIONS SUR votre adaptateur. • Donne des informations sur le logiciel de l’adaptateur.

Configuration utilisateur

Accédez à ces menus en appuyant sur la touche MENU, sélectionnez l'icône basse et validez par OK.

avec les flèches haute et

8.1 Choix des langues menu, audio et sous-titres • Dans le menu CONFIGURATION UTILISATEUR, choisissez CONFIGURATION DES LANGUES. • Dans le menu CONFIGURATION DES LANGUES vous pouvez : - sélectionner la langue désirée pour les menus, - sélectionner la langue audio (langue préférée et secondaire) - sélectionner la langue des sous-titres (langue préférée et secondaire).

8.2 Préférences utilisateur • Durée d'affichage bandeau : il est possible de régler la durée d'affichage du bandeau de zapping à votre convenance entre 1 et 5 secondes. • Durée affichage volume : il est possible de régler la durée d'affichage du témoin volume à votre convenance entre 1 et 5 secondes. • Mise en veille (selon modèle) : permet de mettre automatiquement l’adaptateur en veille à une heure préprogrammée. Nota : choisir 0 seconde pour ne pas afficher ni le bandeau de zapping ni le témoin de réglage du volume.

8.3 Options de verrouillage parental Dans le menu CONFIGURATION UTILISATEUR, choisissez VERROUILLAGE PARENTAL. • Verrouillage des chaînes : permet de verrouiller des chaînes. Vous serez invité à entrer votre code parental chaque fois que vous voulez regarder une chaîne verrouillée. Choisissez OUI pour activer cette configuration et sélectionnez les chaînes dans l'écran Chaîne à verrouiller. • Chaînes à verrouiller : Affiche la liste des chaînes à verrouiller. Sélectionnez les chaînes désirées et appuyez sur OK pour les verrouiller ou les déverrouiller. Vous serez invité à entrer votre code parental chaque fois que vous voudrez regarder une chaîne verrouillée. • Verrouillage programmes : verrouille les programmes déconseillés aux moins de 10, 12 ... 18 ans. Sélectionner alors l'âge souhaité. • Verrouillage général : verrouille complètement l'accès au décodeur par un code. Si vous choisissez OUI, vous serez invité à entrer votre code parental chaque fois que vous allumerez votre adaptateur.

8.4 Changement de code PARENTAL Dans le menu CONFIGURATION UTILISATEUR, choisissez CHANGEMENT DE CODE PARENTAL. Ce code est utilisé et demandé pour verrouiller l’adaptateur, des chaînes, des programmes. Le code 0000 ne peut être saisi.

Installation des listes de chaînes favorites

9.1 Modèles ITD81 BS et BG Accédez à ces menus en appuyant sur la touche MENU, sélectionnez l'icône basse et validez par OK.

avec les flèches haute et

Dans LISTES DES CHAINES FAVORITES sélectionnez la liste que vous désirez créer (de B à H) et confirmez par OK. Enfin dans le dernier écran toutes les chaînes trouvées durant l'installation se trouvent sur la liste de droite. Construisez à votre convenance votre liste à l'aide des touches de couleur de la télécommande : • Rouge : effacer • Vert : insérer • Jaune : mémoriser • Bleu : ajouter

9.2 Modèle ITD81 HD Accédez à ces menus en appuyant sur la touche MENU, sélectionnez l'icône basse et validez par OK.

avec les flèches haute et

Dans LISTES DES CHAINES FAVORITES sélectionnez la liste que vous désirez créer (de B à H) et confirmez par OK. Dans l'écran suivant LISTE FAVORITE B, sélectionnez le type de liste que vous désirez créer (TV ou Radio) et confirmez par OK. Enfin dans le dernier écran toutes les chaînes trouvées durant l'installation se trouvent dans la liste affichée. Construisez à votre convenance votre liste à l'aide de la touche OK pour ajouter la chaine à la liste ou pour la supprimer si elle figure déjà dans la liste favorite.

LU 253136820B ITD81HD FR.book Page 16 Mercredi, 1. octobre 2008 6:23 18

MODE D’EMPLOI DE L’ADAPTATEUR NUMÉRIQUE TERRESTRE HAUTE DÉFINITION

10. Utilisation courante de l’adaptateur 10.1 Sélectionner une chaîne de la TNT Avec les touches P+ et P- , ou les touches 0-9 • Appuyez sur la touche P+ ou P- pour changer de chaîne ou entrez son numéro sur les touches du pavé numérique de la télécommande pour accéder directement à la chaîne désirée. Il est possible de revenir à la chaîne vue précédemment en appuyant sur la touche "retour".

Depuis la liste des chaînes • Vous avez accès à tout moment à la liste des chaînes en appuyant sur la touche OK (Exit pour quitter sans action). • Sélectionnez la chaîne recherchée avec les flèches haute et basse. Appuyez sur OK pour valider.

Bandeau d'information des chaînes • Chaque fois que vous sélectionnez une nouvelle chaîne, un bandeau d'information s'affiche à l'écran. Il est possible de régler la durée du bandeau dans les Préférences utilisateur. - A : numéro et nom de chaîne - B : nom du programme - C : liste favorite courante - D : nombre de sous-titres - E : nombre de voies audio - F : programme en audio AC3 - G : heure de début du programme - H : temps écoulé depuis le début du programme - I:

heure de fin du programme

- J : heure courante

10.2 Informations détaillées sur les programmes • Si vous désirez obtenir plus d'informations sur le programme en cours et le suivant, appuyez sur la touche " i " de votre télécommande. • Appuyez sur " > " pour voir les informations sur le programme suivant. • Appuyez de nouveau sur " i " ou sur " X "pour supprimer le bandeau d'informations.

10.3 Changer de liste favorite Appuyez sur " i "pour afficher l'écran. Appuyez sur la touche bleue pour faire défiler les listes à condition qu'elles aient été au préalable créées (voir “Installation des listes de chaînes favorites”, page 15).

10.4 Choix temporaires des langues audio et des sous-titres Par le bandeau d'information étendu • Appuyez sur " i " pour afficher le bandeau d’information étendu. Appuyez sur "OK" pour afficher le bandeau AUDIO et SOUS-TITRE. Utilisez les touches < ou > pour sélectionner les langues audio et les sous-titres.

LU 253136820B ITD81HD FR.book Page 17 Mercredi, 1. octobre 2008 6:23 18

MODE D’EMPLOI DE L’ADAPTATEUR NUMÉRIQUE TERRESTRE HAUTE DÉFINITION Choisir la langue des sous-titres depuis la télécommande • Appuyez sur la touche

pour accéder directement à la sélection des sous-titres.

• Choisissez la langue dans la liste Sous-titres proposée. Toute modification est immédiatement prise en compte.

10.5 Télétexte Si ce service est fourni par votre opérateur, appuyez sur la touche

de votre télécommande pour

accéder au mode Télétexte. Pour accéder aux pages Télétexte, servez-vous des touches numériques ou appuyez sur les touches P+ et P-.

10.6 Commutation TV/AUX (en mode non HD uniquement) Appuyez sur la touche de votre télécommande pour forcer la commutation des signaux sur la sortie Péritel TV. Cette fonction n'est possible que si les équipements sont reliés entre eux par une prise Péritel. • Premier appui, c'est l'entrée Péritel AUX qui est sélectionnée. • Second appui, le téléviseur est sélectionné. • Troisième appui, retour au mode standard.

10.7 Guide électronique des programmes L'image en haut à gauche de l'écran correspond à la chaîne en cours de visualisation. Pour passer à une autre chaîne, appuyez sur " OK " quand la chaîne est en surbrillance. Le guide électronique des programmes propose des informations sur les programmes de toutes les chaînes. Ce service dépend des informations diffusées par les opérateurs. Appuyez sur la touche " guide " pour accéder au guide électronique des programmes. • Utilisez les touches " haut " ou " bas " pour choisir les chaînes (ou bien entrez le numéro des chaînes à l'aide des touches numériques de la télécommande). • Pressez la touche " > " pour accéder à l'écran programme et utilisez les touches " haut " et " bas " pour vous déplacer dans la page si cette dernière affiche les programmes sur une journée. • Pressez la touche P+ ou P- pour choisir un autre jour si les programmes sont diffusés sur plusieurs jours (le curseur jaune devant être dans la liste des programmes).

10.8 Choisir une station de Radio (selon modèle) Si ce service est fourni par votre opérateur : • Appuyez sur la touche

pour passer en mode RADIO.

• Appuyez sur la touche

pour revenir en mode TV.

10.9 Ajuster le volume Volume : le volume se règle avec les touches V+ et V-. Mode muet : le son se coupe si vous appuyez sur la touche nouveau sur cette même touche.

. Le son revient si vous appuyez à

LU 253136820B ITD81HD FR.book Page 18 Mercredi, 1. octobre 2008 6:23 18

MODE D’EMPLOI DE L’ADAPTATEUR NUMÉRIQUE TERRESTRE HAUTE DÉFINITION Le réglage du volume n'est effectif que sur les sorties PERITEL TV et HiFi. Le niveau est fixe sur les sorties PERITEL AUX, Audio numérique.

10.10 Choisir le format de l'image sur une sortie HD (HDMI / YPbRr) Pour une utilisation sur un téléviseur HD par les sorties HDMI ou YPbPr de votre adaptateur, ce dernier est muni de la fonction FORMAT dont est dépourvu votre téléviseur pour ses entrées HDMI et YPbPr. Pour une chaîne SD : Appuyez successivement sur la touche

de votre télécommande pour ajuster le format.

• 4/3 : permet de restituer sans déformation une image 4/3 diffusée en HD. • Zoom 14/9 : permet d'afficher au mieux une image 4/3 ou une image de type téléfilm. • Zoom 16/9 : permet d'afficher une image de type cinéma sans bande noire. • Plein écran : permet d'afficher l'image en l'étirant avec une déformation proportionnelle.

Nota : pour information, la résolution affichée (720p, 1080i) est celle choisie au paragraphe Réglage de l’image, page 11.

LU 253136820B ITD81HD FR.book Page 19 Mercredi, 1. octobre 2008 6:23 18

11. Mise à jour logicielle Afin de vous offrir des performances optimales, après la première mise en service, votre terminal peut vous proposer de télécharger depuis le réseau TNT une nouvelle version de logiciel afin d’améliorer les performances de votre terminal. Nous vous recommandons d’accepter ce téléchargement en validant par OK l’option suivante. votre adaptateur devient indisponible pendant quelques minutes. Au cours de cette période, l'écran du téléviseur reste noir et les différentes phrases de chargement défilent sur l’afficheur de la face avant du terminal " 1- xx" " 2- xx" " 3- xx" " 4- xx" indiquant que la mise à jour est en cours. En cas de problème pendant la mise à jour, l’adaptateur s'arrête et affiche un message d'erreur sur l’afficheur de la face avant. Appuyez sur n'importe quelle touche de la télécommande pour abandonner la mise à jour et retrouver l'usage normal de l’adaptateur. Liste des messages d'erreur possibles lors de la mise à jour du logiciel. Er00 : le logiciel installé dans l’adaptateur est identique au logiciel téléchargé. La mise à jour de l’adaptateur n'est pas nécessaire. Sélectionnez l'option QUITTER dans l'écran de mise à jour. Er02, ER05, Er10, Er11 : la qualité du signal ne permet pas le téléchargement correct du logiciel. Vérifiez le niveau et la qualité du signal en vous aidant des écrans de diagnostic. Si le signal est correct, retentez une mise à jour. En cas de nouvel échec différez la mise à jour en choisissant l'option QUITTER dans l'écran de mise à jour. Nota : l’écran de mise à jour apparaît lorsque l’adaptateur quitte le mode veille. Afin de tirer profit de cette fonction importante, nous vous recommandons de mettre le terminal en veille lorsque vous ne l’utilisez pas.

LU 253136820B ITD81HD FR.book Page 20 Mercredi, 1. octobre 2008 6:23 18

MODE D’EMPLOI DE L’ADAPTATEUR NUMÉRIQUE TERRESTRE HAUTE DÉFINITION

12. Caractéristiques Techniques TUNER Fréquences de réception : bande VHF 174-222 MHz et bande UHF 470-862 MHz Largeur de bande : 7 MHz et 8 MHz Niveaux d'entrée RF : -65 dBm à -25 dBm Impédance d'entrée : 75 Ohm Pas de décalage en fréquence : 166.66 kHz Fréquences redistribuées sur la sortie RF : 47-862 MHz DÉMODULATEUR DVB-T Mode COFDM : 2k/8k Réceptions MFN et SFN supportées Modulation : QPSK, 16-QAM, 64-QAM Taux de codage : 1/2 à 7/8 Mode : non-hiérarchique Intervalle de garde : 1/4, 1/8, 1/16, 1/32 DECODEUR VIDEO MPEG2 Standard MPEG-2 MP@ML à 50Hz Resolution : 720x576, 704x576, 544x576, 480x576, 352x576 Débit d'entrée max :15 Mbit/s MPEG-4 PART 10 / H.264 MPEG-4 AVC HP@L3 (SD) Resolution : 720x576, 704x576, 544x576, 480x576, 352x576 Débit d'entrée max :10 Mbit/s MPEG-4 AVC HP@L4 (HD ) à 50Hz Resolution :1920x1080i,1440x1080i, 1280x720p Débit d'entrée max :20 Mbit/s DECODEUR AUDIO Stéréo 2.0 - MPEG-1 layer I &II (Musicam) - MPEG-2 layer II Mode: Mono, stereo, joint stereo, Taux d'échantillonage: 32, 44.1 or 48 kHz Dolby Digital - AC3 et E-AC3 Mode 2./0 - AC3 mode 3/2: Mode transparent depuis le flux reçu Réduit au mode stéréo (downmix) - E-AC3 mode 3/2: Transcodage AC3 Réduit au mode stéréo (downmix) HE-AAC - Configuration 1/0 and 2/0 - Configuration 3/2 or 3/2+LFE:

RÉSOLUTION / FORMAT HD Résolution :1280x720 @ 50Hz progressif, (720p) ou 1920x1080 @ 50Hz entrelacé (1080i) Format de l'image 16/9 Mise à l'echelle: original HD ou converti SD SD Résolution 720x576 entrelacé (576i) Format de l'image : 4:3 et 16:9 Conversion : Pan and Scan, Letterbox Mise à l'échelle : SD vers HD ENTRÉE / SORTIE SD PÉRITEL TV Sortie RVB, Pal, Audio D/G PÉRITEL AUX Pal, S-vidéo, entrée RVB, Audio D/G SORTIE HD YPbPr HDMI SORTIES AUDIO Sortie audio analogique mono stéréo dans le cas du MPEG1 layer II, Sortie audio numérique • PCM deux canaux dans le cas du MPEG1 layer II, • Flux de données d'origine dans le cas de l'AC3 ou downmix stéréo • AC3 dans le cas d'un flux d'origine E-AC3 ou dowmix stéréo FACE AVANT Afficheur ambre à 4 chiffres Voyant : 1 LED bicolore Récepteur infrarouge : 38 kHz 3 touches FACE ARRIÈRE 1 x IEC169-2 femelle (entrée RF) 1 x IEC169-2 mâle (sortie RF) 2 x péritel (TV, AUX) 1 x HDMI 3 x RCA (YPbPr) 2 x RCA (Stéréo D/G) 1 x RCA (S/PDIF) ALIMENTATION ÉLECTRIQUE Secteur 220-240 V ~50 Hz Consommation typique : 25 W Consommation en veille typique 6W
