Type de produit	Switch Ethernet 5 ports
Caractéristiques techniques principales	5 ports Ethernet 10/100/1000 Mbps, technologie de commutation non bloquante
Alimentation électrique	Alimentation externe, 5V DC
Dimensions approximatives	200 mm x 100 mm x 30 mm
Poids	500 g
Compatibilités	Compatible avec tous les appareils Ethernet, y compris PC, imprimantes, et caméras IP
Fonctions principales	Gestion automatique de la vitesse, détection de câbles croisés
Entretien et nettoyage	Nettoyer avec un chiffon doux, éviter l'exposition à l'humidité
Pièces détachées et réparabilité	Pas de pièces détachées disponibles, produit non réparable
Sécurité	Certifié CE, protection contre les surcharges électriques
Informations générales utiles	Idéal pour les petites entreprises ou les réseaux domestiques, installation plug-and-play

FOIRE AUX QUESTIONS - SWITCH ETH 5 SPORTS IT WORKS

Comment connecter l'IT WORKS SWITCH ETH 5 SPORTS à mon réseau?

Pour connecter l'IT WORKS SWITCH ETH 5 SPORTS à votre réseau, utilisez un câble Ethernet pour relier le port WAN du switch à votre routeur. Ensuite, branchez les appareils que vous souhaitez connecter aux ports LAN disponibles sur le switch.

Que faire si le switch ne s'allume pas?

Vérifiez que le switch est correctement branché sur une prise électrique fonctionnelle. Assurez-vous également que le câble d'alimentation est bien connecté. Si le problème persiste, essayez de remplacer le câble d'alimentation.

Comment réinitialiser l'IT WORKS SWITCH ETH 5 SPORTS?

Pour réinitialiser le switch, localisez le bouton de réinitialisation sur l'appareil. Appuyez et maintenez ce bouton pendant environ 10 secondes jusqu'à ce que les voyants clignotent, puis relâchez-le. Le switch redémarrera avec les paramètres d'usine par défaut.

Pourquoi mes appareils ne se connectent-ils pas à Internet via le switch?

Assurez-vous que le câble Ethernet est correctement connecté entre le switch et le routeur. Vérifiez également que les appareils sont correctement branchés sur les ports LAN du switch. Si le problème persiste, redémarrez le switch et vos appareils.

Le switch prend-il en charge le PoE (Power over Ethernet)?

Non, l'IT WORKS SWITCH ETH 5 SPORTS ne prend pas en charge la fonction PoE. Vous devez alimenter vos appareils séparément.

Comment savoir si le switch fonctionne correctement?

Vérifiez les voyants lumineux sur le switch. Un voyant d'alimentation allumé indique que l'appareil fonctionne. Les voyants des ports doivent également s'allumer lorsque des appareils sont connectés. Si les voyants ne s'allument pas, vérifiez les connexions.

Puis-je utiliser le switch avec des appareils de différentes vitesses (100 Mbps, 1 Gbps)?

Oui, l'IT WORKS SWITCH ETH 5 SPORTS est compatible avec des appareils de différentes vitesses. Le switch gérera automatiquement la vitesse de chaque port en fonction de l'appareil connecté.

Où puis-je obtenir des mises à jour du firmware pour le switch?

Les mises à jour du firmware sont disponibles sur le site officiel d'IT WORKS. Consultez la section 'Support' ou 'Téléchargements' pour trouver la dernière version du firmware et les instructions d'installation.

MODE D'EMPLOI SWITCH ETH 5 SPORTS IT WORKS

Modèle: SWIETH5 / SWIETH8

MANUEL UTILISATEUR

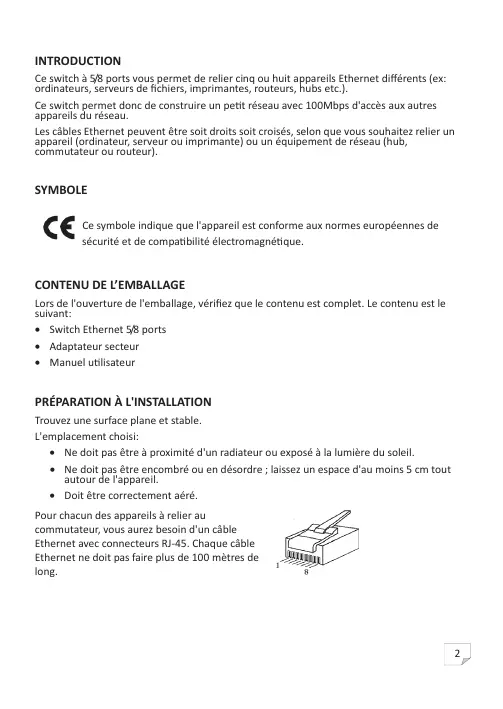

Ce switch à 58 portes vous permet de relier cinq ou huit appareils Ethernet différents (ex: ordinateurs, serveurs de fichiers, imprimantes, routeurs, hubs etc.).

Ce switch permet donc de construire un petit réseau avec 100Mbps d'accès aux autres appareils du réseau.

Les câbles Ethernet peuvent être soit droits soit croisés, selon que vous souhaitez relier un appareil (ordinateur, serveur ou imprimante) ou un équipement de réseau (hub, commutateur ou routeur).

Symbole

Ce symbole indique que l'appareil est conforme aux normes européennes de sécurité et de compatibilité électromagnétique.

Contenu de l'emballage

Lors de l'ouverture de l'emballage, vérifie que le contenu est complet. Le contenu est le suivant:

• Switch Ethernet 5/8 ports Adaptateur secteur
• Manuel d'utilisation

Preparation à l'installation

Trouvez une surface plane et stable.

L'emplacement choisi :

• Ne doit pas être à proximité d'un radiateur ou exposé à la lumière du soleil.
• Ne doit pas être encombré ou en désordre ; laissez un espace d'au moins 5 cm tout autour de l'appareil.
• Doit être correctement aéré.

Pour chacun des appareils à relier au

commutateur, vous aurez besoin d'un câble

Ethernet avec connecteurs RJ-45. Chaque câble

Ethernet ne doit pas faire plus de 100 mètres de long.

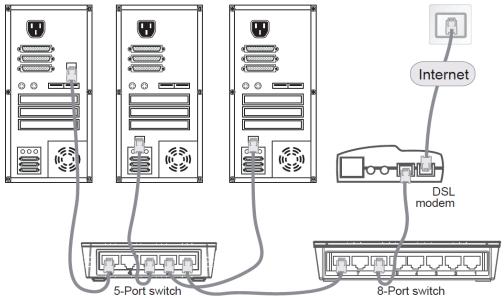

Installation du commutateur et branchement des AUTRES appareils

5-port switch = switch à 5 ports

8-port switch = switch à 8 ports

1. Placez le switch sur une surface plane et stable.
2. Pour chacun des appareils, relie le câble Ethernet au port de l'appareil et à l'un des ports Ethernet du switch.

5 ports Ethernet

8 ports Ethernet

1. Reliez le câble de l'adaptateur secteur à la prise DC située sur le côté du switch, puis branchez l'adaptateur sur une prise de courant.

Le témoin d'alimentation s'allume. - Le numéro du port correspondant à

L'appareil connecté sous tension s'allume lors de la connexion et clignote lorsque l'appareil est actif.

Prise d'alimentation DC

Dépannage

Problème	Cause possible	Solution possible
Le témoin d'alimentation ne s'allume pas.	Le switchn'est pas sous tension.	• L'adaptateur n'est peut-être pas correctement relié au switch. • La prise sur laquelle est branché l'adaptateur n'est peut-être pas sous tension.
Aucun signe de connexion ou d'activité alors qu'un apparueil est relié.	Problème de connexion de matériel.	• Les connecteurs du cable sont peut-être mal reliés au switchù à l'appareil. • L'appareil relié au switch'n'est peut-être pas allumé.

Normes compatibles: IEEE 802.3, IEEE 802.3u, IEEE 802.3x

Débit binaire: de 10 à 100 Mbps, duplex intégral/semi-duplex, auto-adaptatif

Interface réseau : Connecteur RJ-45

Alimentation DC: 5V DC, 0.6A

Dimensions (L x P x H): SWIETH5: 98 x 70 x 26 mm

SWIETH8: 132 × 72 × 27 ~mm

Température de fonctionnement: de 0 à 40°C

Humidité en fonctionnement: Humidité relative de 10% à 90%, non condensée

Mise au rebut

En tant que distributeurs responsables, nous sommes soucieux de

Environnement.

Nous vous prions donc de bien vouloir respecter la procédure de mise au rebut de votre produit, de l'emballage et, le cas échéant, des accessoires, afin de contribuer à la préservation des ressources naturelles et de garantir le recyclage des matériaux d'une manière respectueuse de la santé et de l'environnement.

Ce produit doit être mis au rebut d'une manière conforme aux lois et réglementations locales. Les produits électriques usagés ne doivent pas être jetés avec les ordures ménagères à la fin de leur durée de vie.

Contactez le magasin d'achat et les autorités locales pour plus d'informations concernant les procédures de mise au rebut et de recyclage.

En raison des mises au point et améliorations constamment apportées à nos produits, de petites incohérences peuvent apparaître dans le mode d'emploi. Veuillez nous excuser pour la gêne occasionnée.

Darty PLC UK: EC1N 6TE 03/01/2014
