MODE D'EMPLOI SHD514XF1 SAUTER
Vous venez d'acquérir une hotte SAUTER et nous vous en remercions.
C'est pour vous que nous avons conçu cette nouvelle génération d'appareils pour vous permettre jour après jour d'exercer sans retenue vos talents de chef et votre créativité, pour vous faire plaisir et faire plaisir à vos amis et votre famille.
Votre nouvelle hotte SAUTER s'intègrera harmonieusement dans votre cuisine et alliera parfaitement facilité d'utilisation et performances d'aspiration.
Vous trouvez également dans la gamme des produits SAUTER, un vaste choix de fours, de fours à micro-ondes, de tables de cuisson, de lave-vaiselles, et de réfrigérateurs intégrables, que vous pourrez coordonner à votre nouvelle hotte SAUTER.
Bien entendu, dans un souci permanent de satisfaire au mieux vos exigences vis-à-vis de nos produits, notre service consommateurs est à votre disposition et à votre écoute pour répondre à toutes vos questions ou suggestions (coordonnées à la fin de ce livre).
Et connectez-vous aussi sur notre site www.sauter-electromenager.com où vous trouverez nos dernières innovations ainsi que des informations utiles et complémentaires.
SAUTER
Nous cuisinons si bien Ensemble
Dans le souci d'une amélioration constante de nos produits, nous nous réservons le droit d'apporter à leurs caractéristiques techniques, fonctionnelles ou esthétiques toutes modifications liées à leur évolution.
Important : Avant de mesurer votre appareil en route, veuillez lire attentivement ce guide d'installation et d'utilisation afin de vous familiariser plus rapidement avec son fonctionnement.
1 / À l'attention de l'utilisateur
- Consignes de sécurité 04
- Respect de l'environnement 05 Description de votre appareil 06
2 / Installation de votre appareil
- Utilisation en version évacuation 07 Utilisation en version recyclage 08 Raccordement électrique 09 Montage de la hotte 10 Montage de la cheminée 11 Evacuation extérieure 10 Recyclage 11
3 / Utilisation de votre appareil
Description des commandes 12
4 / Entretien et nettoyage de votre appareil
- Nettoyage des filtres cassettes 13
Changement du filtre charbon 13
- Nettoyage de la surface extérieure 14
Changement de la lampe 14
- Entretenir votre appareil 15
6 / Service apres-vente
Interventions 17 - Relations avec les consommateurs 17
Important
Conservez cette notice d'utilisation avec votre appareil. Si l'appareil devait être vendu ou cédé à une autre personne, assurez-vous que la notice d'utilisation l'accompagne. Merci de prendre connaissance de ces conseils avant d'installer et d'utiliser votre appareil. Ils ont été rédigés pour leur sécurité et celle d'autrui.
Consignes de sécurité
-Cet appareil a été conçu pour être utilisé par des particuliers dans leur lieu d'habitation. - Cet appareil doit être utilisé par des adultes. Veillez à ce que les enfants n'y touchent pas et ne l'utilisent pas comme un jouet. Assurez-vous qu'ils ne manipulent pas les commandes de l'appareil. - À la réception de l'appareil, déballez-le ou faites-le déballer immédiatement. Vérifiez son aspect général. Faites les éventuelles réserves par écrit sur le bon de livraison dont vous gardez un exemplaire. - Votre appareil est destiné à un usage domestique normal. Ne l'utilisez pas à des fins commerciales ou industrielles ou pour d'autres buts que celui pour lequel il a été conçu. - Ne modifiez pas ou n'essayez pas de modifier les caractéristiques de cet appareil. Cela représentait un danger pour vous. - Les réparations doivent être exclusivement effectuées par un spécialiste agréé. - Débranchez toujours la hotte avant de procéder à son nettoyage ou à son entretien. - Aérez convenablement la pièce en cas de fonctionnement simultané de la hotte et d'autres appareils alimentés par une source d'énergie différente de l'énergie électrique. Ceci afin que la hotte n'aspire pas les gaz de combustion. - Il est interdit de flamber des mets ou de faire fonctionner des foyers gaz sans récipients de cuisson, au-dessous de la hotte (les flammes aspirées risqueraient de déterminer l'appareil). - Les fritures effectuées sous l'appareil doivent faire l'objet d'une surveillance constante. Les huiles et graisses portées à très haute température peuvent prendre feu.
- Respectez la fréquence de nettoyage et de remplacement des filtres. L'accumulation de dépôts de graisse risque d'occasionner un incendie.
- Le fonctionnement au-dessus d'un foyer à combustible (bois, charbon...) n'est pas autorisé.
- N'utilisez jamais d'appareils à vapeur ou à haute pression pour nettoyer votre appareil (exigences relatives à la sécurité électrique).
- Dans le souci d'une amélioration constante de nos produits, nous nous réservons le droit d'apporter à leurs caractéristiques techniques, fonctionnelles ou esthétiques toutes modifications de leurs caractéristiques liées à l'évolution technique. -Afin de retrouver aisément à l'avoir les références de votre appareil, nous vous conseillons de les noter en page "Service Après-Vente et Relations Consommateurs". (Cette page vous explique également où les trouver sur votre appareil).
Attention dans le cas
avec un appareil raccordé à une cheminée (ex : poêle), il faut installer la hotte en version recyclage. Ne pas utiliser la hotte sans les filtres cassettes.
Une ventilation convenable de la pièce doit être prévue lorsqu'une hotte de cuisine est utilisée simultanément avec des appareils utilisant du gaz ou un autre combustible.
Respect de l'environnement
- Les matériaux d'emballage de cet appareil sont recyclables. Participez à leur recyclage et contribuez ainsi à la protection de l'environnement en les déposant dans les conteneurs municipaux prévus à cet effet.
- Notre appareil contient également de nombreux matériaux recyclables. Il est donc marqué de
ce logo afin de vous indiquer que les appareils usagés ne doivent pas être mélangés avec d'autres déchets. Le recyclage des appareils qu'organise votre fabricant sera ainsi réalisé dans les meilleures conditions, conformément à la directive européenne 2002/96/CE sur les déchets d'équipements électriques et électroniques. Adressez-vous à votre mairie ou à votre revendeur pour connaître les points de collecte des appareils usagés les plus proches de votre domicile.
- Nous vous remercions pour votre collaboration à la protection de l'environnement.
Attention
L'installation est réservée aux installateurs et techniciens qualifiés.
Attention
Avant la première utilisation du filtre cassette, retirez le film de protection.

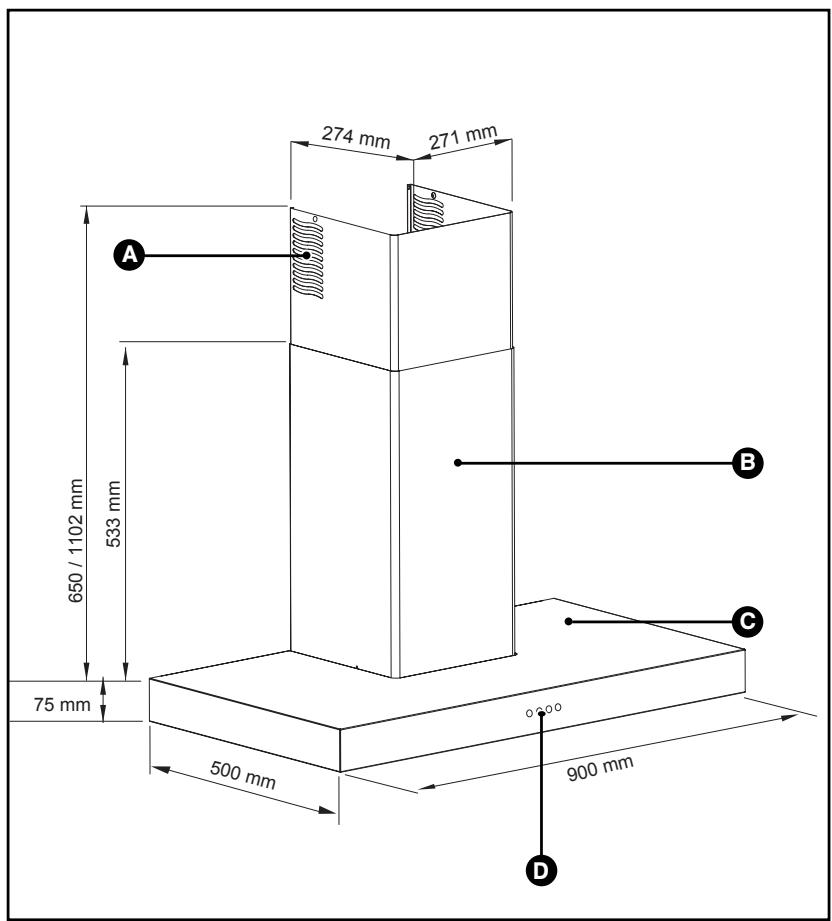

Description de votre appareil
Ouiies
Envelope
Cheminee
Commandes
- L'appareil doit être débranché pendant l'installation ou dans l'éventualité d'une intervention.

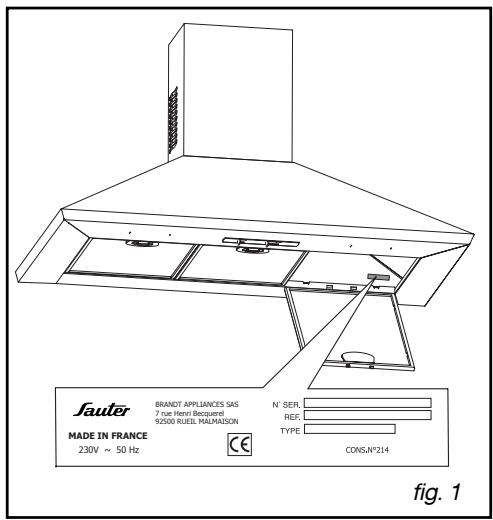

- Vérifiez que la tension du réseau correspond à la tension mentionnée sur la plaque signalétique située à l'intérieur de la hotte.
- Si l'installation électrique de votre habitation nécessite une modification pour le branchement de votre appareil, faites appel à un électricien qualifié.
- Si la hotte est utilisée en version évacuation, ne raccordez pas l'appareil à un conduit d'évacuation de fumées de combustion (chaudière, cheminée, etc...) ou à une VMC (ventilation mécanique contrôlée).
- Le conduit d'évacuation, quel qu'il soit, ne doit pas déboucher dans les combles.
- Installez la hotte à une distance de sécurité d'au moins 70cm d'un plan de cuisson électrique, gaz ou mixte.

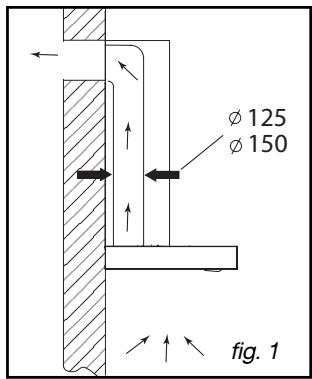

- Utilisation en version evacuation
Vous possédez une sortie vers l'extérieur
(fig. 1)
Votre hotte peut être raccordée sur celle-ci par l'intermédiaire d'une gaine d'évacuation (minimum 125 mm, émaillée, en alu, flexible ou en matière ininflammable). Si votre gaine est inférieure à 125 mm de diamètre, passez obligatoirement en mode recyclage.
Utilisation en version recyclage
Vous ne possédez pas de sortie vers l'extérieur
(fig. 2)
Tous nos appareils ont la possibilité de fonctionner en mode recyclage.
Dans ce cas, ajoutez un filtre à charbon actif qui retiendra les odeurs.
(voir Chapitre 4: Changement du filtre carbon)
Raccordement electrique
Lors de l'installation et des opérations d'entretien, l'appareil doit être débranché du réseau électrique, les fusibles doivent être coupés ou retirés.
Le raccordement électrique est à réaliser avant la mise en place de l'appareil dans le meuble.
Vérifiez que :
- la puissance de l'installation est suffisante,
- les lignes d'alimentation sont en bon état,
- le diamètre des fils est conforme aux règles d'installation.
Attention
Cet appareil est livré avec un câble d'alimentation H 05 VVF à 3 conducteurs de 0,75 mm2 (neutre, phase et terre). Il doit être branché sur réseau 220-240 V monophasé par l'intermédiaire d'une prise de courant normalisée CEI 60083 qui doit rester accessible après installation, conformément aux règles d'installation.
Notre responsabilité ne saurait être engagée en cas d'accident consécutif à une mise à la terre inexistante ou incorrecte. Le fusible de votre installation doit être de 10 ou 16 A. Si le câble d'alimentation est endommagé, faites appel au service après-vente afin d'éviter un danger.
Attention
Si l'installation électrique de votre habitation nécessite une modification pour le branchement de votre appareil, faites appel à un électricien qualifié.
Attention
Si la hotte présente une quelconque anomalie, débranchez l'appareil ou enlevez le fusible correspondant à la ligne de branchement de l'appareil.
Attention
L'installation doit être conforme aux règlements en vigueur pour la ventilation des locaux. En France, ces règlements sont indiqués dans le DTU 61.1 du CSTB. En particulier, l'air évacué ne doit pas être envoyé dans un conduit utilisé pour évacuer les fumées d'appareils utilisant du gaz ou autre combustible. L'utilisation de conduits désfectés ne peut se faire qu'après accord d'un spécialiste compétent.
La distance minimale entre le plan de cuisson et la partie la plus BASSE de la hotte doit être de 70 cm. Si les instructions de la table de cuisson installée sous la hotte spécifient une distance plus grande que 70 cm, celle-ci doit être prise en compte.

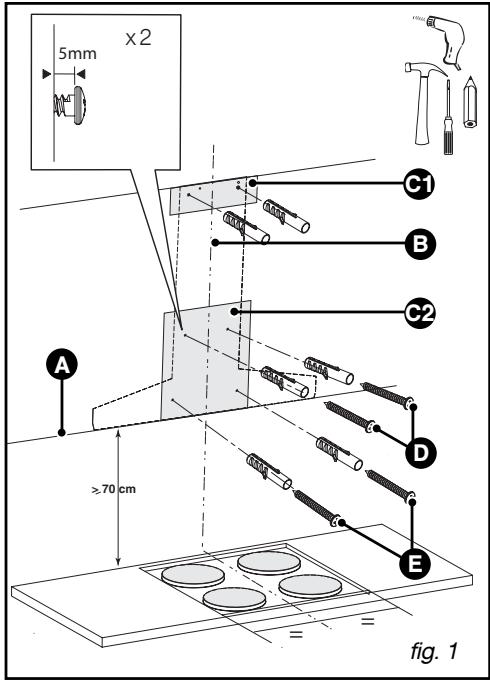

Tracez un trait horizontal à 70 cm minimum du plan de cuisson (A/fig.1). Tracez un trait vertical (B/fig.1) sur le mur, centré par rapport au plan de cuisson et allant du plafond jusqu'en limite du trait horizontal précédent (A). - Découpez le gabarit de perçage suivant les pointillés indiqués pour obtenir 2 parties, C1 et C2 (fig.1). - Placez le gabarit C2 (fig. 1) sur le mur en superposant le trait représentant l'axe de la hotte sur le trait vertical B (fig.1) tracé précédemment. - Placez le gabarit C1 (fig. 1) contre le mur et en butée contre le plafond. - Percez les 6 trous. Enoncez les 6 chevilles. - Vissez les deux vis du haut de la hotte (D/fig.1) en les laissant dépasser de 5 mm. - Accrochez la hotte aspirante aux deux vis (D/fig. 2). - Retirez les filtres cassettes (F/fig. 3). - Vissez les deux vis du bas (E/fig.3).
Conseil

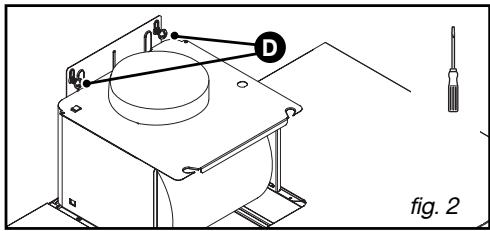

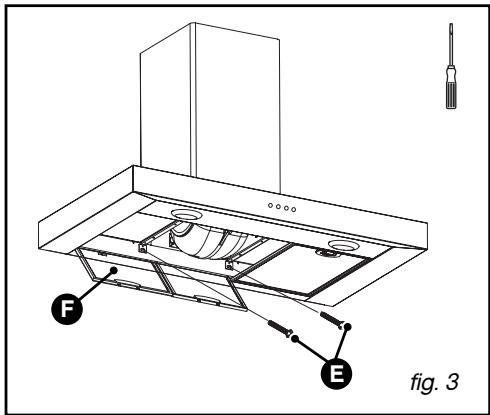

Avant serrage complet des 4 vis D et
E, ajustez le niveau de la hotte.
Évacuation extérieure

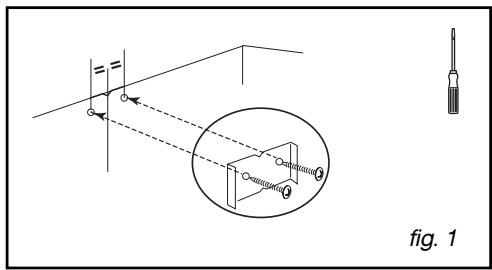

- Fixez contre le mur, en appui sur le plafond, le support de cheminée métallique avec les deux vis (fig. 1).
- Montez le clapet anti-retour sur la sortie du moteur (fig. 2). Ce clapet anti-retour permet d'obstruer l'entrée d'air venant de l'extérieur.
- Dans le cas d'une gaine de diamètre 125 mm, utilisez l'adaptateur fourni (fig. 3).
Si votre gaine extérieure est inférieure à 125 mm, il est obligatoire de raccorder votre hotte en mode recyclage.

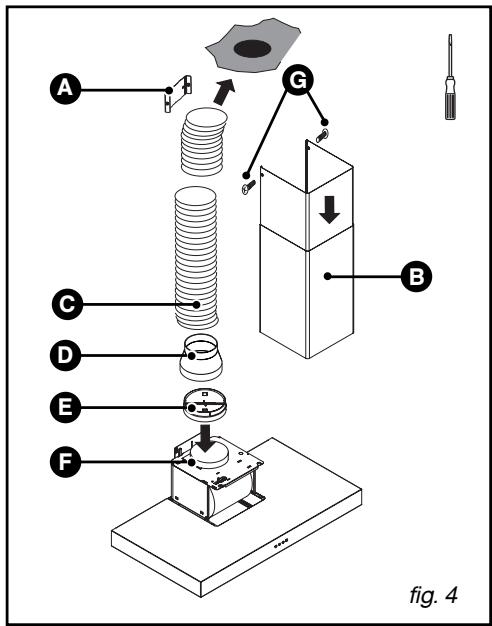

- Emboîtez l'extrémité de la gaine sur la sortie moteur (fig.4)
- Préparez votre cheminée téléscopique ennantsoon de dissimuler les ouies (fig.4).
Emboiter les cheminées l'une dans l'autre au maximum.
- Fixez la partie supérieure de la cheminée (B / fig.4) sur le support cheminée métallique (A / fig.4) avec les deux vis (G / fig.4).
- Ajustez la longueur de la cheminée télescopique en descendant la partie inférieure et l'emboîter dans le sommet de la hotte.
A Support de cheminée
B Cheminée télescopique
Gaine
D Adaptateur
Vis de besoin de la cheminée
Recyclage
- Retirez le clapet anti-retour (fig. 1).

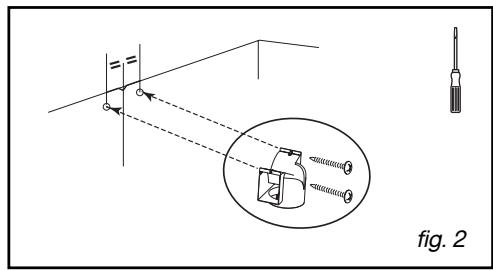

- Fixez contre le mur, en appui sur le plafond, le déflecteur plastique de fumée avec les deux vis (fig. 2). Prendre soit de centerer le déflecteur par rapport au trait vertical tracé sur le mur (fig. 2).

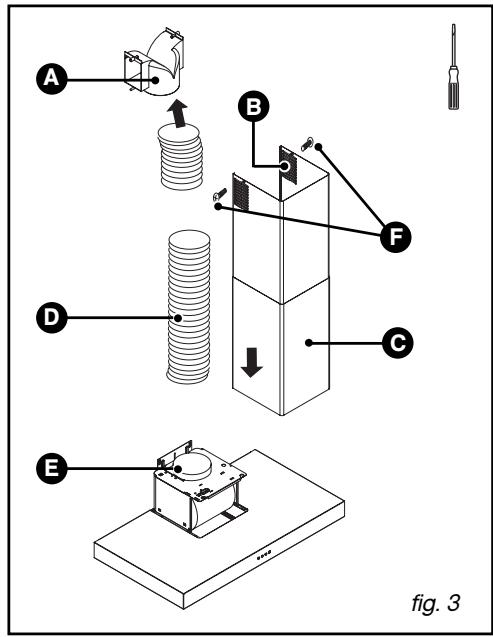

- Emboitez une extrémité de la gaine sur le déflecteur et l'autre extrémité sur la sortie moteur (fig. 3)
- Préparez votre cheminée en prenant soin de placer les ouies vers le haut de manière qu'elles soient visibles (B / fig. 3).
- Fixez la partie supérieure de la cheminée (C / fig. 3) sur le déflecteur de fumée (A / fig. 3) avec les deux vis (F / fig. 3).
- Ajustez la longueur de la cheminée télescopique en descendant la partie inférieure et l'embêter dans le sommet de la hotte.
fig. 1
Déflecteur de fumée
Outes
Cheminée téléscopique
Gaine
Support moteur
Vis de maintien de la cheminée
Conseil
Pour une utilisation optimale de votre appareil, nous vous conseillons le raccordement à une gaine diamètre 150 mm (non livrée). Limiter au maximum le nombre de coude et la longueur de la gaine. Dans le cas où la hotte fonctionne en évacuation extérieure, il convient d'assurer une arrivée d'air frais suffisante pour éviter de mettre la pièce en dépression.
Description des commandes
- Modèle électronique 4 vitesses
A Eclairage
Mise en route / Sélecteur de vitesse
B Arrêt
Témoins lumineux des vitesses de 1 à 4
Conseil
Ce guide d'installation et d'utilisation est valable pour plusieurs modèles. De légères différences de détails et d'équipements peuvent apparaître entre votre appareil et les descriptions générées.
Attention
Débranche l'appareil avant de procéder à l'entretien et au nettoyage de l'appareil. Un entretien régulier de votre appareil est une garantie de bon fonctionnement, de bon rendement et de durabilité.
Attention
Le non-respect des instructions de nettoyage de l'appareil et des filtres peut occasionner des incendies. Veuillez respecter strictement les consignes d'entretien.
Nettoyage des filtres cassettes
Ils doivent être nettoyés toutes les 30 heures d'utilisation environ ou une fois par mois minimum. Ce nettoyage peut être effectué dans votre lave-vaisselle en position verticale.
Utilisez une brosse, de l'eau chaude et un détergent doux. Rincez-les et séchez-les soigneusement avant de les remettre en place.

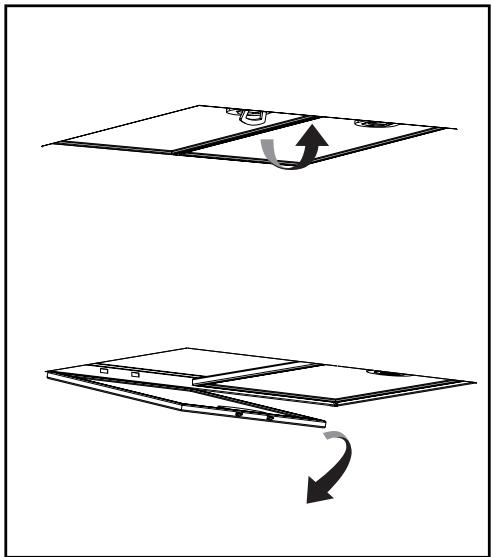

Démontage du filtre cassette (fig. 1)
- Pivotez la poignée intégrée du filtre cassette.
- Basculez le filtre cassette vers le bas.
Changement du filtre charbon
Remplacez-le toutes les 120 heures d'utilisation environ.
- Retirez les filtres cassettes (fig. 2).
- Placez le filtre charbon sur le filtre cassette côté intérieur de la hotte.
- Emboîtez les 2 tringles de maintien de chaque côté du filtre cassette.
- Faites cette opération sur tous les filtres cassettes.
fig. 2
- Nettoyage de la surface exterieure
Pour nettoyer l'extérieur de votre hotte, utilisez de l'eau savonneuse, mais n'utilisez pas de crèmes à récurer, ni d'éponge grattoir.
Attention
Avant toute intervention, la hotte doit être mise hors tension, soit en retirant la prise, soit en actionnant le disjoncteur.

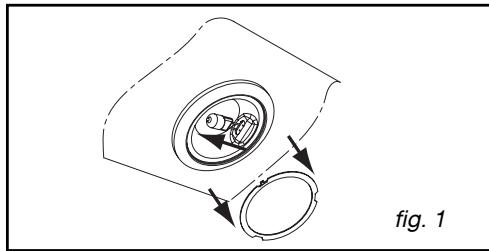

Modèle avec lampe halogène
- Retirez le hublot (fig. 1).
- Changez la lampe halogène G4-20W-12V.
- Replacez l'ensemble en effectuant les opérations en sens inverse.
Attention
Avant toute intervention, la hotte doit être mise hors tension, soit en retirant la prise, soit en actionnant le disjoncteur.
ENTRETENIR VOTRE APPAREIL
| ENTRETIEN... | COMMENT PROCEDER ? | PRODUITS/ACCESSOIRESA UTILISER |
| Enveloppe et accessoires | N'utilisez jamais de tampons métalliques, de produits abrasifs ou de brosses trop dures. | Pour nettoyer la carroserie et le hublot d'éclairage, utilisez exclu-sivement des nettoyants mena-gers du commerce dilués dans de l'eau, puis rincez à l'eau claire et essuyez avec un chiffon doux. |
| Filtre cassette | Ce filtre retient les vapeurs gras-ses et les poussières. Il est l'élement assureant une part importante de l'efficacité de votre hotte. Dans le cas de taches persistan-tes, utilisez une crème non abra-sive, puis rincez à l'eau claire. | Avec un nettoyant ménager du commerce, puis rincez abondam-ment et séchez. Ce nettoyage peut être effectué dans votre lave-vaissele en position verticale (ne pasmettre en contact avec de la vaissele sale ou des couverts en argent). |
| Filtre charbon actif | Ce filtre retient les odeurs et doit être changé au moins tous les ans en fonction de votre utili-sation.Commandez ces filtres chez votre revendeur (sous la référen-ce indiquée sur la plaque signa-létique située à l'intérieur de la hotte) et notez la date de chan-gement. | |
Pour préserver votre appareil, nous vous recommandons d'utiliser les produits d'entretien Clearit.
L'expertise des professionnelles au service des particuliers
Clarity vous propose des produits professionnels et des solutions adaptées pour l'entretien quotidien de vos appareils électroménagers et de vos cuisines.
Vous les trouvez en vente chez votre revendeur habituel, ainsi que toute une ligne de produits accessoires et consommables.
| SYMPTOMES | SOLUTIONS |
| La hotte ne fonctionne pas... | Vérifiez que:
• il n'y a pas de coupure de courant.
• une vitesse a été effectivement sélectionnée. |
| La hotte a un rendement insuffisant... | Vérifiez que:
• la vitesse moteur sélectionnée est suffisante pour la quantité de fumée et de vapeur dégagée.
• la cuisine est suffisamment aérée pour permettre une prise d'air.
• le filtré à charbon n'est pas usage (hotte en version recyclage) |
| La hotte s'est arrêtée au cours du fonctionnement | Vérifiez que:
• il n'y a pas de coupure de courant.
• le dispositif à coupure omnipolaire ne s'est pas enclenché. |
Interventions
Les éventuelles interventions sur votre appareil doivent être effectuées par un professionnel qualifié dépositaire de la marque. Lors de votre appel, mentionnez la référence complète de votre appareil (modèle, type, numéro de série). Ces renseignements figurent sur la plaque signalétique (Fig. 1).
Pièces d'origine
Lors d'une intervention d'entretien, demandez l'utilisation exclusive de pièces déta
pièces certifiées d'origine.
- Pour en savoir plus sur tous les produits de la marque :
informations, conseils, les points de vente, les spécialistes après-vente.
Nous sommes à l'écoute de toutes vos remarques, suggestions, propositions auxquelles nous vous répondrons personnellement.
Vous pouvez nous écrire:
Service Consommateurs
SAUTER
BP 9526
95069 Cergy Pontoise Cedex
ou nous téléphoner au :
0892 02 88 05*
0,34 € TTC / min à partir d'un poste fixe
tarif en vigueur à la date d'impression du document.
