Type de produit	Télécommande pour système d'alarme
Marque	THOMSON
Modèle	510714
Alimentation	Pile 3V CR2032
Nombre de touches	4 (armement total, partiel, désarmement, panic)
Témoin de fonctionnement	LED : orange (transmission), vert (ordre reçu), rouge (erreur)
Fréquence radio	868,3 MHz (protocole ARW)
Portée radio	Jusqu'à 300 m en champ libre
Température de fonctionnement	0 °C à 40 °C
Utilisation	Intérieure exclusivement
Compatibilité	Thombox réf. 510700 et 510750
Entretien et nettoyage	Chiffon doux légèrement humide ; pas de substances abrasives ni de vaporisation directe
Sécurité	Ne pas laisser à portée des enfants ; ne pas ouvrir sauf pour remplacer la pile
Remplacement de la pile	Pile CR2032 ; durée de vie environ 1 an
Programmation	Maintenir les touches supérieures pendant 5 secondes durant le compte à rebours de la Thombox
Fonctions système	Peut être liée à un utilisateur dans l'interface Thombox pour armer/désarmer
Garantie	2 ans, pièces et main d'œuvre
Recyclage	Ne pas jeter les piles usagées avec les ordures ménagères ; déchetterie
Certification	Conforme à la directive R&TTE 1999/5/CE

FOIRE AUX QUESTIONS - 510714 THOMSON

Comment associer ma télécommande 510714 à ma Thombox ?

Durant le compte à rebours de la Thombox, maintenez pendant au moins 5 secondes les touches supérieures de la télécommande. L'association est terminée.

Que faire si la télécommande ne fonctionne plus ?

Vérifiez d'abord l'état de la pile. Remplacez-la par une pile CR2032 si nécessaire. Assurez-vous également que la télécommande est bien associée à la Thombox. Si le problème persiste, contactez le service après-vente au 0892 701 369.

Quelle est la portée de la télécommande ?

La portée radio peut atteindre 300 mètres en champ libre. Tout obstacle (murs, etc.) réduit cette portée.

Comment remplacer la pile de la télécommande ?

Ouvrez le compartiment à pile et remplacez la pile usagée par une pile neuve CR2032 en respectant la polarité. La durée de vie est d'environ 1 an en utilisation normale.

Puis-je utiliser la télécommande en extérieur ?

Non, ce produit est prévu pour une utilisation intérieure exclusivement. L'exposition aux intempéries pourrait l'endommager.

Que signifient les différentes couleurs du témoin ?

Le témoin LED indique : orange : transmission radio en cours ; vert : ordre reçu par la Thombox ; rouge : échec de transmission (vérifiez l'association ou rapprochez-vous de la Thombox).

Comment nettoyer ma télécommande ?

Utilisez un chiffon doux légèrement humide. N'utilisez pas de substances abrasives ou corrosives, et ne vaporisez pas directement le produit.

La télécommande est-elle compatible avec d'autres box ?

Non, elle est uniquement compatible avec les Thombox réf. 510700 et 510750.

Comment réaffecter les fonctions des touches ?

Dans l'interface de la Thombox, widget « Sécurité », éditez les paramètres d'une partition, puis cliquez sur « Contrôles ». Vous pouvez y réattribuer les fonctions de chaque touche de la télécommande.

Que faire en cas de perte de la télécommande ?

Dans l'interface Thombox, supprimez l'association de la télécommande perdue pour des raisons de sécurité. Vous pouvez ensuite associer une nouvelle télécommande en suivant la procédure de programmation.

MODE D'EMPLOI 510714 THOMSON

Télécommande pour système d'alarme
réf. 510714

A - CONSIGNES DE SECURITE

A1 - PRECAUTIONS D'UTILISATION

• Ne laïsez pas les enfants manipulier le produit.
• Ce produit est prévu pour une utilisation exclusivement interieure.

Ce produit fonctionne uniquement avec la Thombox reférence 510700 et 510750.

A2 - PRECAUTIONS D'UTILISATION

• Utilisé un simple chiffon doux légarement humidifié pour nettoyer votre produit.
  N'tilisez pas de substances abrasives ou corrosives.
• Ne vaporisez pas directement le produit avec un aérosol.

A3 - RECYCLAGE

Il est interdit de jeter les piles usagées dans une poubelle ordinaire. Des piles/accus contenant des substances nocives sont marques des symboles figurant ci-contre qui renvoient à l'interdiction de les jeter dans une poubelle ordinaire. Les désignations des métaux lourds correspondants sont les

suivants : Cd= cadmium, Hg= mercury, Pb= plomb. Vous pouvez restituer ces piles/accus usages auprès des déchetteries communales (centres de tri de matériaux recyclables) qui sont dans l'obligation de les recupérer. Ne laissez pas les piles/piles boutons/accus à la portée des enfants, conservez-les dans un endroit qui leur est inaccessible. Il y a risque qu'elles soient avalées par des enfants ou des animaux domestiques. Danger de mort!

Si cela avait arrivé malgré tout, consultez immédiement un médecin ou rendez-vous à l'hôpital. Faibles attention de ne pas courtcircuiter les piles, ni les jeter dans le feu, ni les recharger. Il y a risque d'explosion!

Ce logo signifie qu'il ne faut pas jeter les apparèels hors d'usage avec les ordures menagères. Les substances dangereuses qu'ils sont susceptibles de contenir peuvent nuir à la santé et à l'environnement. Faites reprendre ces apparèels par votre distributeur ou utilisez les moyens de collecte selective mis à votre disposition par votre commune.

B - DESCRIPTION DU PRODUIT

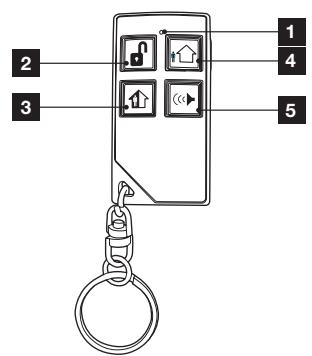

B1-TELECOMMANDE

Face avant

1 Témoin de fonctionnement
2 Désarmement (par défaut)
3 Armement partiel (par défaut)
4 Armement total (par défaut)
5 Panic (par défaut)

C - A PROPOS DU CONCEPT THOMBOX TCONNECT

La Thombox est une box domotique, connectée à votre modem ASDL (Freebox, Livebox...), qui permet ou que vous soyez, de gérer toute sécurité comme une veritable centrale d'alarme pilotée de chez vous ou à distance. Elle vous permit également de gérer vos accessoires de comfort (éclairage...), d'ouvrats (motorisations de volet, de garage...), de gestion d'énergie (consommations électriques, chaudiage) en quelques clicks sur un ordinateur, une tablette tactile ou un smartphone, depuis n'importe où dans le monde grâce à Internet.

Afin d'assurer cela et également pour creer des scénarios (sequence d'actions) qui seront simplifier toute quotidien, vous doivent enregistrer toute Thombox (à ne faire que pour la première installation) et lui associer les accessoires compatibles avec la technologie ARW.

La Thombox est complètement évolutive et le nombre d'accessoires n'est pas limite.

D - CONFIGURATION

D1 - PROGRAMMATION

Pour fonctionner, ce produit doit etre associé a une Thombox.
- Durant le compte à rebours de la Thombone, maintainez pendant au moins 5 secondes les touches supérieures de la télécommande.

L'association est terminée.

D2 - LIEN AVEC LA THOMBOX

Dans l'interface de la Thombox, dans le widget «Sécurité»,éditez les paramètres de l'une de vos partitions :

Dans la fenêtre qui apparait, cliquez sur «Contrôles» :

Depuis ce écran vous pouv que faire le lien entre une télécommande et un utilisateur enregistré dans l'interface de la Thombox. Vous pouvez ainsi expliquer ici à votre Thombox qui est le propriété de chaque télécommande, et donc si la télécommande a le droit d'armer ou désarmer, etc. Vous pouvè également réattribuer les fonctions des touches de télécommande.

E - UTILISATION

E1-WINDOW SECURITE

Les utilisateurs autorisés peuvent utiliser les touches de leur télécommande pour armer, désarmer, etc.

Le témoin de fonctionnement de la télécommande vous indique si lesordres envoyés sont arrivés à destination :

Orange: transmission radio en cours
- Vert : votre Thombox a bien reçu l'ordre émis par la télécommande
- Rouge : votre Thornbox n'a pas répondu ou n'a pas compris votre télécommande. Vérifiez l'association de votre télécommande, ou rapprochérez-vous de votre Thornbox.

E2-CREATEUR DE REGLES

• Lorsque vous apparaïez votre télécommande avec une Thombox, elle n'apparait pas dans le tableau de bord, mais est disponible dans le creator de règles dans les dispositifs «Contrôles». Vous pouvez ainsiisser des règles que vous déclenchez avec les touches de votre télécommande.
• Si vous avez déclaré votre télécommande dans le widget «Sécurité» du tableau de bord, les actions que vous programmez seront effectuees en meme temps que you armez et désarmez libre système d'alarme (ouverture ou fermeture de volets, etc.)

E3 - REMPLACEMENT DE LA PILE

Si vous constazé une baisse de la portée de votre télécommande, il est temps de remplaçer sa pile. Si la télécommande est associée à une Thombox, la Thombox en est avertie. Utilisez une pile 3V de type CR2032.

La durée de vie d'une pile est de l'ordre d'un an dans le cadre d'une utilisation normale.

F - INFORMATIONS TECHNIQUES ET LÉGALES

F1-CARACTERISTIQUES TECHNIQUES

• Fréquence radio : Protocole ARW 868.3MHz
  Portee radio:Jusqu'à 300m en champ libre*
  Alimentation : 3Vdc par une pile CR2032
• Température de fonctionnement: 0^ à 40^ , utilisation interieure exclusivement

*La portée radio induquée est la portée en champ libre, c'est-à-dire sans obstacle entre le récepteur et l'émetteur. Tout obstacle ou perturbation reduit cette portée.

F2 - GARANTIE

• Ce produit est garanti 2 ans, pièces et main d'oeuvre, à compter de la date d'achat. Il est imperatif de garder une preuve d'achat durant toute cette période de garantie.
• La garantie ne couvRE pas les dommages causés par négligence, par chocs et accidents.
• Aucun des éléments de ce produit ne doit être ouvert ou réparé, excepté pour l'insertion ou le remplacement de la pile, par des personnes étrangères à la société AVIDSEN.

• Toute intervention sur l'appareil annulera la garantie.

• Malgré tout le sein que nous avons porté à la conception de nos produits et à la réalisation de cette notice, si vous rencontres des difficultés lors de l'installation de votre produit ou des questions, il est fortement conseilé de contacter nos spécialistes qui sont à leur disposition pour vous conseiller.

• En cas de problème de fonctionnement pendant l'installation ou après quelques jours d'utilisation, il est supérieur de nous contacter devant notre installation afin que l'un de nos techniciens diagnostique l'origine du problème car celui-ci provient certainement d'un réglage non adapté ou d'une installation non conforme. Si le problème vient du produit, le technicien vous donna un nombre de dossier pour un retour en magasin. Sans ce nombre de dossier le magasin sera en droit de refuser l'échéance de votre produit.

Tel: [phone]

(Audiotel:0,337 Euros TTC/min)

Du lundi au vendredi de 9H à 12H et de 14H à 18H.

F4 - DÉCLARATION DE CONFORMITE

A la directive R&TTE

AVIDSEN déclare que l'équipment : Telecommande pour système d'alarme 510714

Est conforme à la directive R&TTE 1999/5/CE et que sa conformité a été évaluée selon les normes applicables en vigueur :

EN62479:2010

EN301489-1 V1.9.2

EN301489-3 V1.4.1

EN300220-2 V2.4.1

A Chambray les Tours le 25/04/13

Alexandre Chaverot, président
