4182200 - Relais électrique SCHNEIDER - Notice d'utilisation et mode d'emploi gratuit

Type d'appareil	Relais électrique
Fonction principale	Commande et mesure de la consommation électrique
Applications	Ballon d'eau chaude sanitaire
Ne pas utiliser pour	Machine à laver, sèche-linge, lave-vaisselle, radiateurs électriques
Connexion	Liaison sans fil avec contrôleur Wiser
Répéteur	Répéteur de communication radio intégré
Accessoires inclus	Capot du boîtier, capot des bornes, corps, support de fixation, câbles 2 conducteurs 0,5 m, chevilles et vis
Longueur câble	0,5 m
Nombre de conducteurs câble	2 conducteurs
Couleurs câble	Marron (phase), Bleu (neutre)
Installation	Intérieur, endroit sec
Précautions	Déconnecter l'alimentation avant intervention
Compatibilité	Ne pas mélanger avec Wiser H-Relay
Personnel requis	Personnel qualifié
Normes	Conforme aux codes électriques locaux
Dimensions	Non précisé
Poids	Non précisé
Alimentation	Non précisé

FOIRE AUX QUESTIONS - 4182200 SCHNEIDER

Qu'est-ce que le SCHNEIDER 4182200 ?

Le SCHNEIDER 4182200 est un dispositif électrique conçu pour des applications spécifiques dans les installations électriques industrielles et commerciales.

Comment installer le SCHNEIDER 4182200 ?

Pour installer le SCHNEIDER 4182200, suivez les instructions fournies dans le manuel d'utilisation, en vous assurant de respecter les normes électriques locales.

Quels sont les problèmes courants rencontrés avec le SCHNEIDER 4182200 ?

Les problèmes courants incluent des erreurs de connexion, un dysfonctionnement dû à une surcharge ou des problèmes de compatibilité avec d'autres équipements.

Que faire si le SCHNEIDER 4182200 ne s'allume pas ?

Vérifiez d'abord l'alimentation électrique et assurez-vous que toutes les connexions sont correctement réalisées. Si le problème persiste, consultez le service technique.

Comment réinitialiser le SCHNEIDER 4182200 ?

Pour réinitialiser l'appareil, débranchez-le de l'alimentation pendant environ 30 secondes, puis reconnectez-le.

Où puis-je trouver des pièces de rechange pour le SCHNEIDER 4182200 ?

Les pièces de rechange peuvent être commandées auprès de distributeurs agréés ou directement via le site web de SCHNEIDER.

Comment contacter le support technique pour le SCHNEIDER 4182200 ?

Vous pouvez contacter le support technique par téléphone ou par e-mail, les coordonnées étant disponibles sur le site officiel de SCHNEIDER.

Le SCHNEIDER 4182200 est-il compatible avec d'autres équipements ?

Pour vérifier la compatibilité avec d'autres équipements, consultez le manuel d'utilisation ou contactez le support technique.

Y a-t-il des mises à jour logicielles pour le SCHNEIDER 4182200 ?

Oui, des mises à jour logicielles peuvent être disponibles. Vérifiez le site web de SCHNEIDER pour les dernières informations et instructions.

MODE D'EMPLOI 4182200 SCHNEIDER

2 x câble 2 conducteurs avec bornier, 0,5m

2 x chevilles universelles murales + vis

Utilisez le produit uniquement en intérieur et dans un endroit sec. - Couppez l'alimentation de tous les équipements, y compris des appareils raccordés, avant d'ouvrir les capots ou avant d'installer des accessoires ou des câbles. - Avant de percer le support ou le mur, vérifiez qu'il n'y a pas de câble électrique à proximité. - Utilisez toujours un détecteur de tension correctement réglé pour vérifier que l'alimentation est coupée et lorsque les instructions l'exigent. - Remettez en place et vérifiez les capots, accessoires, câbles et fils avant de mettre sous tension.

Le non-respect de ces instructions provoquera la mort ou des blessures graves.

NOTE : Tous les câblages doivent respecter les codes et règlements électriques locaux.

Les équipements électriques doivent être installés, exploités et entretenus par un personnel qualifié.

Schneider Electric n'assume aucune responsabilité des conséquences éventuelles découlant de l'utilisation de cette documentation.

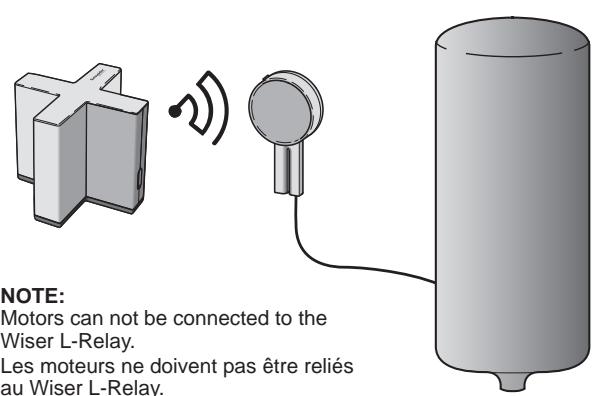

Le Wiser L-Relay est un actionneur qui commande et mesure la consommation électrique des appareils connectés suivants :

• ballon d'eau chaude sanitaire, … Ne pas utiliser le Wiser L-Relay :
• pour commander les appareils ménagers de type machine à laver le linge, séche-linge ou lave-vaisselle,
• pour connecter des radiateurs électriques et contrôler la température ambiant.e. Le Wiser L-Relay est relié au Wiser Controller par une liaison sans fil et sert de répéteur de communication radio entre les éléments du système Wiser. NOTE: Ne pas confondre le Wiser H-Relay (ref EER50000) et le Wiser L-Relay (ref EER42000) qui ont la même forme, lors de l'installation.

And/et

Répéteur de communication radio

NOTE: Motors can not be connected to the Wiser L-Relay. Les moteurs ne doivent pas être reliés au Wiser L-Relay.

Ballon d'eau chaude sanitaire

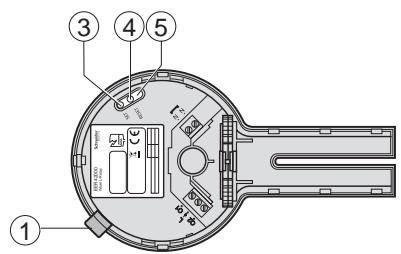

Présentation

Drapeau vert / Languette verte ② Guide de câble / Guide câble

Positionner correctement le wiser l-relay

Evitez d'installer le Wiser L-Relay à proximité :

• du sol ou directement sur le sol,
• de structures métalliques ou contenant de l'eau (ex: aquarium),
• de produits ou objets gênant des perturbations de communication radio (ex: points d'accès WiFi, variateur de lampe halogène,...).

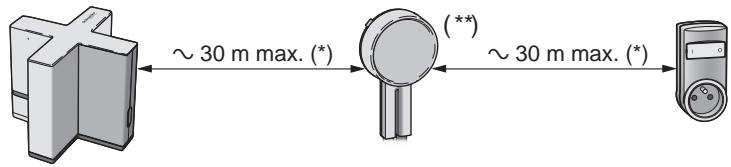

Distance maximum entre les différents éléments du système Wiser :

( ) : This value is an average that may vary depending on the environment. Cette valeur est une moyenne qui peut varier en fonction de l'environnement. (^ *) : The Wiser devices that are connected to the electrical installation act as radio communication repeaters. Les éléments du système Wiser alimentés sur secteur agissent comme répéteurs des communications radio.

3 mm et 5,5 mm

• Ne pas installer le Wiser L-Relay dans les volumes 0, 1 ou 2 d'une salle d'eau.
• Dans le volume 3 d'une salle d'eau, toujours positionner le guide câble du Wiser L-Relay vers le bas. Le non-respect de ces instructions provoquera la mort ou des blessures graves.

YES:

2a Si la charge est commandée par un programmateur, un interrupteur ou un contacteur, celui-ci doit être en permanence en position Marche.

NON:

Volumes de la salle d'eau (en France seulement)

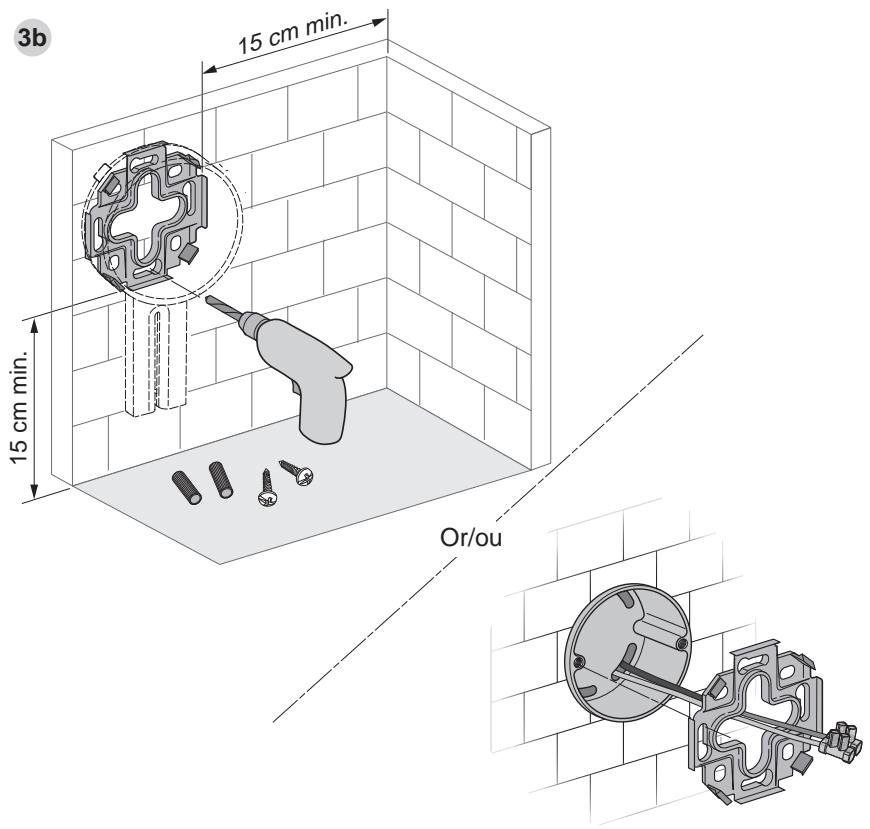

3a Sélectionnez l'emplacement de montage optimal en vous référant à l'étape 3b. Utilisez le support de fixation (D) comme gabarit pour marquer l'emplacement des trous de montage.

Toujours positionner le guide câble du Wiser L-Relay vers le bas.

• Ouvrez le disjoncteur relié au ballon d'eau chaude.
• Vérifie que votre ballon d'eau chaude n'est plus alimenté. Le non-respect de ces instructions provoquera la mort.

3c 3e

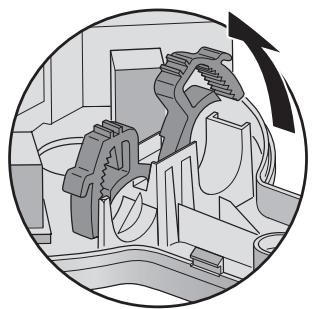

Soulevez les serre-cables pour passer les câbles.

3f Connectez les fils aux bornes comme indiqué sur le schéma suivant :

L: Brown / Marron (Line / Phase) N: Blue / Bleu (Neutral / Neutre)

mm2	1...2,5
AWG	16...12

NOTE: The cable jacket must end into the terminal cover. La gaine du câble doit passer dans le capot des bornes. NOTE: Never leave luster terminals outside a junction box. Ne jamais laisser les borniers de raccordement en dehors d'une boîte de dérivation.

Switch on the power at the switchboard and all corresponding circuit breakers. Pour remettre sous tension, réenclenchez les disjoncteurs du circuit électrique des appareils.

La configuration permet de connecter tous les éléments du système Wiser dans un réseau sans fil maillé.

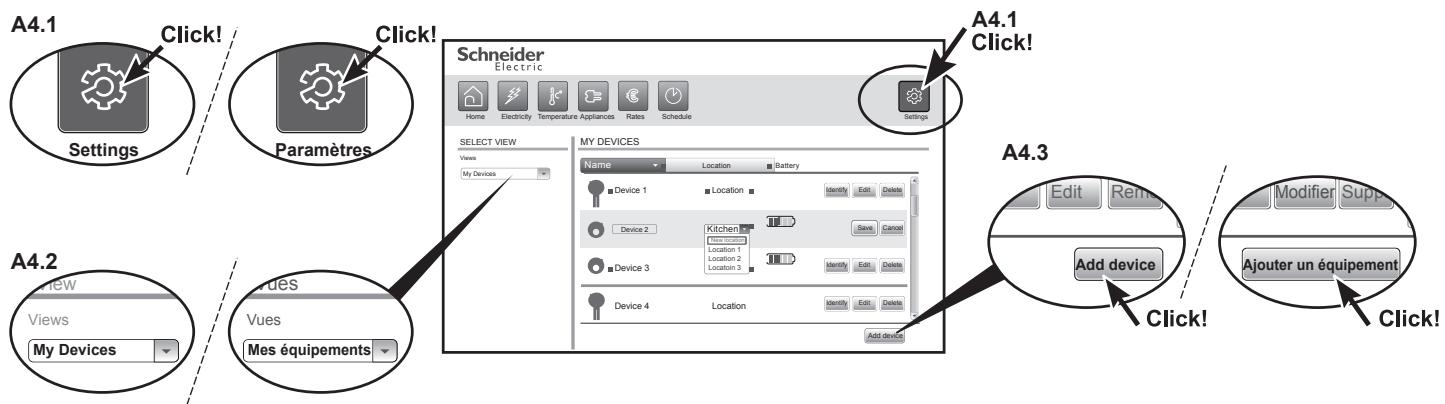

A - Configuration du Wiser L-Relay avec le Wiser Controller.

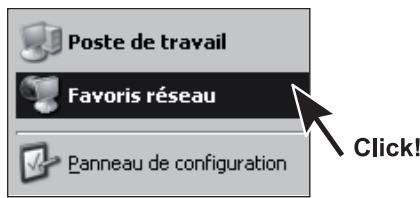

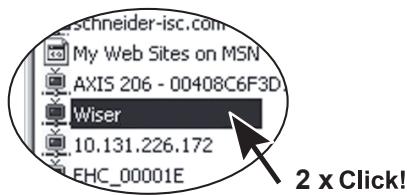

A1 Veuillez vous assurer que le Wiser Controller est connecté via Ethernet au même réseau que votre ordinateur personnel. Veuillez vérifier que le Wiser Controller est connecté via Ethernet sur le même réseau que votre ordinateur personnel.

Configuration du wiser l-relay avec le wiser controller. (suite)

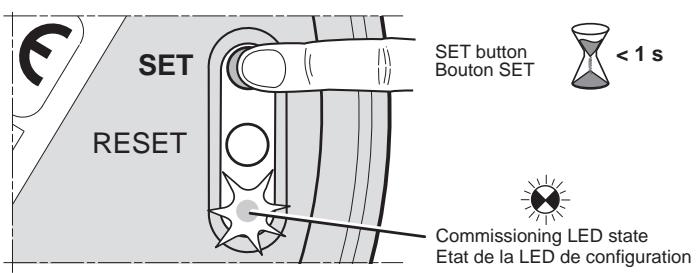

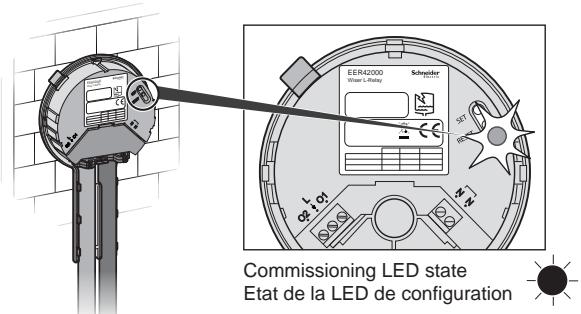

Vérifiez que la LED de configuration est allumée en orange.

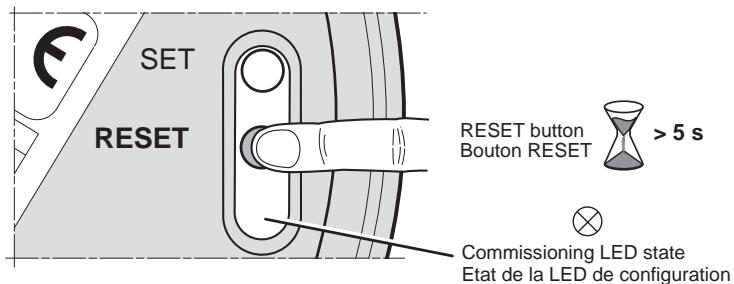

Si la LED de configuration n'est pas allumée en orange, appuyez sur le bouton RESET pendant plus de 5 secondes.

La LED de configuration clignote orange jusqu'à l'établissement de la communication avec le Wiser Controller.

Quand le Wiser L-Relay est reconnu sur le réseau Wiser, la LED de configuration clignote vert 2 fois puis s'éteint.

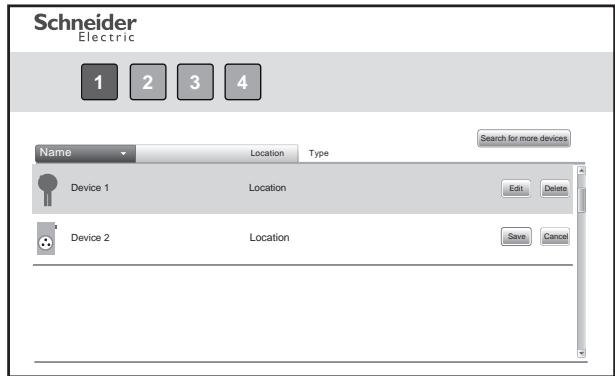

Reglez les paramètres du Wiser L-Relay.

Lorraine l'affichage vous y invite, entrez le nom du produit et son emplacement.

La configuration est terminée.

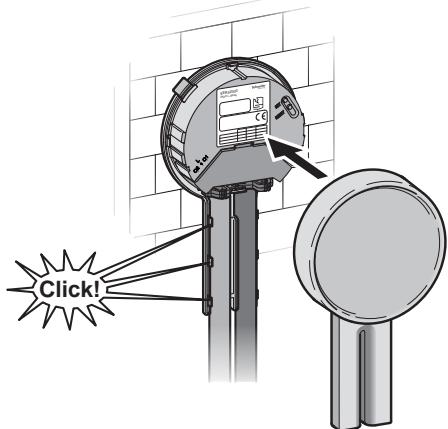

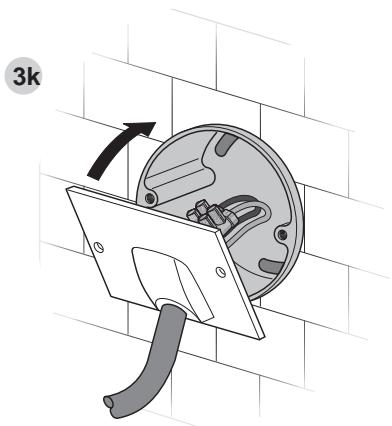

Fixez le capot du boîtier.

Passer le robinet d'eau chaude en "Marche forcée".

La bulle "ACT Chauf. eau" est affichée

Si la bulle ne s'affiche pas, le Wiser L-Relay n'est pas installé correctement.

Technical Data / Caractéristiques Techniques

Power supply Alimentation	● ~ 230 V +/- 10% ● 50 Hz +/- 10%
Power rating and compatible loads Puisance nominale et charges compatibles	● Max. load: 13 A at ~ 230 V / Charge maxi: 13 A sous ~ 230 V ● Max. power with a resistive load: 3000 W / Puisance maxi sur charge résistive: 3000 W ● Max. power with other load: 1200 VA (Cos φ = 0.6) / Puisance maxi sur autre charge: 1200 VA (Cos φ = 0,6) NOTE: Motors can not be connected to the Wiser L-Relay. Les moteurs ne doivent pas être reliés au Wiser L-Relay.
Wire section / Section de cable	1,0...2,5 mm²
Degree of protection Degré de protection	IP 20 (IP 21 if the Wiser L-Relay is mounted vertically with the cable guide down) IP 20 (IP 21 si le Wiser L-Relay est monté verticalement guide cable vers le bas)
Relative humidity Humidité relative	5...95 %, non-condensing / 5 à 95 %, sans condensation
Operating temperature Température de fonctionnement	- 5...+ 45 °C
Storage temperature Température de stockage	- 20...+ 70 °C
Radio interface Interface radio	ZigBee 2.4 GHz
Dimensions (H x W x D) Dimensions (L x H x P)	184 x 104 x 39 mm
Compliance to EU-CE directives Conformité aux directives UE-CE	LVD, EMC, R&TTE
Compliance to IEC standards Conformité aux normes IEC	IEC/EN 60730
RoHS	Compliant / Conforme
WEEE / DEEE	Compliant / Conforme

Troubleshooting / Résolution de Problèmes

Issue / Problème	Solution / Résolution
Green flag blinks 6 times every 10 seconds. La languette verte clignote 6 fois toutes les 10 secondes.	Zigbee communication lost between the Wiser L-Relay and the Wiser Controller. La communication Zigbee est perdue entre le Wiser L-Relay et le Wiser Controller.
Green flag blinks 3 times slowly during 5 minutes. La languette verte clignote 3 fois lentement pendant 5 minutes.	Identification ongoing on the Wiser L-Relay. Identification du Wiser L-Relay en cours.
Green flag blinks very quickly. La languette verte clignote très rapidement.	Upgrade ongoing on the Wiser L-Relay. Mise à jour du Wiser L-Relay en cours.
I can not add a device. Je ne peux pas ajouter d'appareil.	Procedure on the Wiser Display: If the message "Press the Set button on the device you wish to add to your system" never appears, check that you do not install several Wiser networks at the same time. If the message "Unsupported device found" appears, check that the device you want to add is compatible with the Wiser Display. Only the Wiser S-Meter and Wiser Smart Plug can be installed with a Wiser Display. Procedure on the Wiser Controller: If the message "Another open Wiser network detected in your area. Only one network can be open during installation" appears, check that you do not install several Wiser network at the same time. Procedure avec le Wiser Display: Si le message "Appuyez sur le bouton Set de l'équipment que vous souhaitez ajouter à votre système" n'apparait pas, vérifier que vous n'installez pas plusieurs systèmes Wiser en même temps. Si le message "Equipement non supporté" apparait, vérifier que l'équipment est compatible avec le Wiser Display. Seul le Wiser S-Meter et la Smart Plug peuvent être installés avec le Wiser Display. Procedure avec le Wiser Controller: Si le message "Un autre réseau ouvert Wiser a été détecté, seul 1 réseau peut-être ouvert durant l'installation." apparait, vérifier que vous n'installez pas plusieurs systèmes Wiser en même temps.
My device is not working properly. Mon équipement ne fonctionne pas correctement.	Procedure on the Wiser Controller: Go to "Settings" menu and press "My devices". Check that the Wiser L-Relay is on the list. If not reinstall it from step A1. Check that there is no icon on the Wiser L-Relay name. If yes, check that the Wiser L-Relay is powered. And check that there is a main powered device within 30 meters. Procedure avec le Wiser Controller: Alter dans "Paramètres" puis dans "Mes équipements". Vérifiez que le Wiser L-Relay est dans la liste. Dans le cas contraire, réinstallé-le depuis l'étape A1. Vérifiez qu'il n'y ait pas d'icône sur le nom du Wiser L-Relay. Si c'est le cas, vérifie que le Wiser L-Relay est correctement alimenté et qu'un équipement Wiser connecté au réseau électrique se trouve à moins de 30 metres.
Overload case: Cas de surcharge :	Message example in overload case: The appliance connected to Wiser L-Relay is too powerful. Please connect a less powerful appliance. Exemple de message en cas de surcharge: L'appareil branché à Wiser L-Relay est trop puissant. Branchez un apparéil moins puissant.

Clean the Wiser H-Relay using a soft, clean, dry and lint-free cloth. Cleaning agents containing solvents must not be used to avoid damaging plastic housing and labels. Nettoyez le Wiser H-Relay avec un chiffon doux, propre, sec et non pelucheux. Ne pas utiliser de produits de nettoyage contenant des solvants pour éviter d'endommager le boîtier en plastique et les étiquettes.

www.schneider-electric.com

FRA: Sélectionnez votre pays (France → OK) → Support → Service après-vente

Les déchets d'emballage peuvent être recyclés si un système de recyclage est disponible. Sinon, ils doivent être éliminés comme des ordures ménagères.

This product should not be disposed of with household waste. Please recycle the product where facilities exist. Check with your local authority for recycling advice. Ce produit ne doit pas être éliminé avec les ordures ménagères. Recyclez le produit là où il existe des installations de recyclage. Consultez les autorités locales pour des conseils de recyclage.
