Type de produit	Relais électrique statique
Marque	Schneider Electric
Modèle	SSP3A250F7T
Nombre de phases	3 phases
Courant nominal	250 A
Tension de service	Jusqu'à 600 V CA
Alimentation	24 V CC / 110-230 V CA (selon configuration)
Dimensions (L × H × P)	Environ 140 × 110 × 80 mm
Poids	Environ 1,5 kg
Dissipateur thermique	Intégré, ailettes orientées verticalement
Protection	Fusible externe requis en série
Raccordement	Bornes à vis
Température de fonctionnement	-25 °C à +60 °C
Humidité relative	5 à 95 % (sans condensation)
Indice de protection	IP20
Entretien	Aucun entretien périodique requis. Nettoyage à sec.
Réparabilité	Pièces de rechange disponibles via Schneider
Normes	IEC 60947-4-3

FOIRE AUX QUESTIONS - SSP3A250F7T SCHNEIDER

Comment installer le relais SSP3A250F7T ?

Coupez d'abord l'alimentation. Fixez le dissipateur thermique avec les ailettes verticales. Raccordez la terre de protection (PE) avant la mise sous tension. Installez un fusible adapté en série.

Quelle est la tension d'alimentation de commande ?

La tension de commande peut être de 24 V CC ou 110-230 V CA selon la version. Vérifiez l'étiquette du produit.

Quel type de fusible utiliser ?

Utilisez un fusible ultra-rapide (aM) ou gR adapté au courant nominal (250 A). Suivez les recommandations Schneider.

Le dissipateur thermique chauffe-t-il normalement ?

Oui, une chaleur modérée est normale. Assurez-vous que les ailettes sont verticales et que la circulation d'air est libre.

Puis-je utiliser ce relais pour des charges résistives et inductives ?

Oui, il convient pour les charges résistives et inductives, mais pour les moteurs, tenez compte du courant de démarrage.

Comment nettoyer le relais ?

Débranchez l'alimentation. Utilisez un chiffon sec ou une brosse douce. N'utilisez pas de solvants ou d'eau.

Que faire si le relais ne s'allume pas ?

Vérifiez l'alimentation de commande, le fusible et le câblage. Assurez-vous que la tension de service est présente.

Le relais peut-il être monté sur un rail DIN ?

Non, le SSP3A250F7T est conçu pour un montage à vis sur une surface plane avec dissipateur thermique.

Quelle est la durée de vie typique ?

Les relais statiques ont une longue durée de vie (plusieurs millions de cycles) s'ils sont utilisés dans les limites spécifiées.

Où trouver la notice complète ?

Téléchargez la notice PDF gratuite sur le site notice-facile.com ou auprès de Schneider Electric.

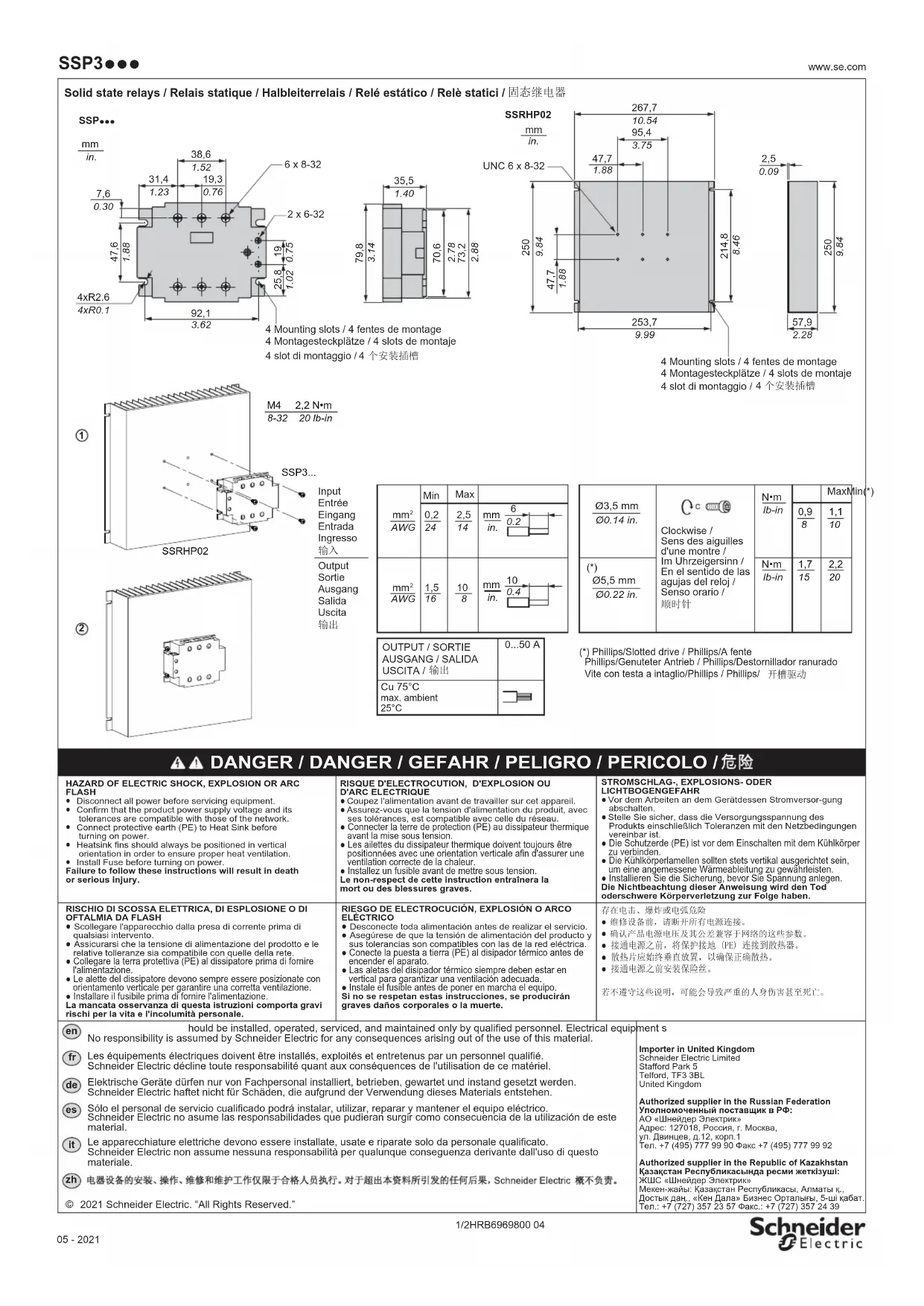

MODE D'EMPLOI SSP3A250F7T SCHNEIDER

• Coupez l'alimentation avant de travailler sur cet appareil.
• Assurez-vous que la tension d'alimentation du produit, avec ses tolérances, est compatible avec celle du réseau.
• Connecter la terre de protection (PE) au dissipateur thermique avant la mise sous tension.

- Les ailettes du dissipateur thermique doivent toujours être positionnées avec une orientation verticale afin d'assurer une ventilation correcte de la chaleur.

- Installez un fusible avant de mettre sous tension. Le non-respect de cette instruction entraînera la mort ou des blessures graves.

Heatsink Option: / Option de dissipation thermique :
