MODE D'EMPLOI MAXI CUISINIERE CDL9 OEISL C-EU FALCON

Installation et Entretien

Sécurité personnelle

Conseils relatifs à l’utilisation de la table de cuisson A l’intention de l’installateur

Prescriptions de Sécurité

Emplacement de la Cuisinière

Entretien de la cuisinière

Positionnement de la Cuisinière

Déballage de la Cuisinière

Déplacement de la Cuisinière

Vue d’ensemble de la cuisinière 4 Abaissement des Deux Galets Arrière

Positionnement Final

Gril / Gril Coulissant « Glide-out »

Raccordement Électrique

Contrôle de la Table de Cuisson

Montage des poignées et de la balustrade (selon le modèle)

Utilisation de votre cuisinière à induction 15 Montage du dosseret (option)

Conseils pour la cuisson avec minuterie Conseils à la clientèle

Conseils pour la Cuisson

Conseils généraux pour la cuisson au four 15

Nettoyage de la Cuisinière

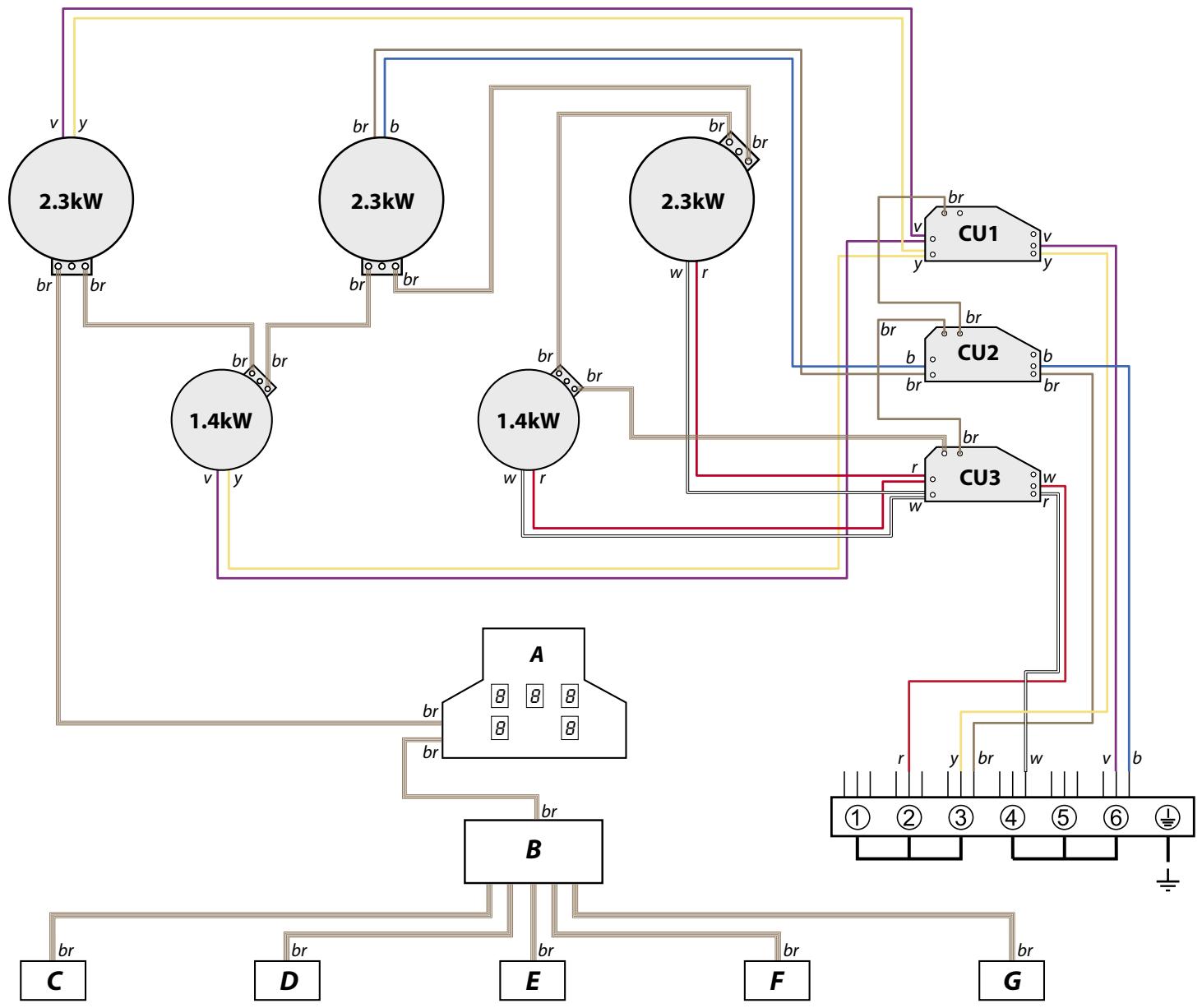

Schéma de câblage: Table de cuisson

Schéma de câblage: Four de ventilator

Schéma de câblage: Four Multifonction Nettoyage des Débordements

(Classic Deluxe) Nettoyage des Déversements Brûlés

Panneau de Commande et Portes

Schéma de câblage: Four Multifonction

1. Avant de commencer…

DocFRE.015-0001 - Introduction - Induction GENERIC Ventilation Cette notice d’utilisation couvre plusieurs modèles. Même si certaines illustrations peuvent ne pas se rapporter spécifiquement à votre modèle, les fonctions sont les mêmes. Nous espérons que ceci ne prêtera pas à confusion. L’utilisation d’un appareil de cuisson produit de la chaleur et de l’humidité dans la pièce contenant l’appareil. Par conséquent, veillez à ce que la cuisine soit bien ventilée : laissez les ouvertures de ventilation naturelle ouvertes ou installez une hotte aspirante à évacuation extérieure. En cas d’utilisation simultanée de plusieurs brûleurs ou d’utilisation prolongée de la cuisinière, ouvrez une fenêtre ou mettez en marche une hotte aspirante. Nous vous remercions d’avoir acheté une cuisinière Falcon. Installée et utilisée correctement, cette cuisinière vous donnera de nombreuses années de service fiable. Il est donc important de lire la présente section avant de commencer, en particulier si vous n’avez jamais utilisé de cuisinière à induction.

Sécurité personnelle Cet appareil est coçu uniquement pour un usage domestique. Toute autre utilisation n’engage ni la responsabilité, ni la garantie du fabricant. En particulier, n’utilisez PAS le four pour chauffer la cuisine – non seulement cette pratique invalidera les réclamations, mais elle constituera un gaspillage d’énergie et un risque de surchauffe des boutons de commande. Si vous êtes porteur d’un stimulateur cardiaque ou d’une pompe à insuline implantable : Les fonctions de la table de cuisson sont conformes aux normes européennes en vigueur relatives à l’interférence électromagnétique. Si vous êtes porteur d’un stimulateur cardiaque ou d’une pompe à insuline implantable et êtes inquiet quant aux risques d’interférence, veuillez demander conseil à votre médecin. les objets magnétiques (cartes de crédit et Eloignez de débit, disques informatiques, calculateurs, etc.) de Installation et Entretien Son installation doit être conforme aux instructions appropriées des présentes et satisfaire à la réglementation nationale et locale en vigueur, ainsi qu’aux prescriptions des compagnies d’électricité locales. la table de cuisson lorsque celle-ci est en marche. Cet appareil ne DOIT PAS être modifié. appareil n’est pas prévu pour être utilisé par des Cet personnes (y compris des enfants) dont les capacités Vérifiez que la cuisinière est raccordée à l’alimentation électrique et sous tension. physiques, sensorielles ou mentales sont réduites, ou par des personnes manquant d’expérience ou de connaissances, sauf si elles ont pu bénéficier, par l’intermédiaire d’une personne responsable de leur sécurité, d’une surveillance ou d’instructions préalables concernant l’utilisation de l’appareil. Demandez à l’installateur de vous indiquer l’emplacement du commutateur de commande de la cuisinière. Notez cet emplacement à des fins de référence. L’affichage des commandes de la table de cuisson clignotera pendant deux secondes environ à la mise sous tension initiale – ceci est tout à fait normal. à ce que les enfants et les personnes infirmes Veillez ne jouent pas avec l’appareil. Réglez l’horloge pour permettre le fonctionnement des fours – voir la section appropriée des présentes instructions. PAS de nettoyeur à vapeur pour nettoyer N’UTILISEZ la cuisinière. parties accessibles de la cuisinière deviennent Les chaudes lorsque celle-ci est en marche et resteront La cuisinière doit faire l’objet d’un entretien effectué par un technicien d’entretien qualifié, lequel doit utiliser uniquement des pièces de rechange approuvées. chaudes même après la cuisson. Pour prévenir les risques de brûlures, ne laissez pas les bébés ni les enfants s’approcher de la cuisinière et ne portez jamais de vêtements amples ou flottants lors de l’utilisation de la cuisinière. Laissez toujours la cuisinière refroidir et mettez-la hors tension avant de la nettoyer ou d’effectuer une intervention d’entretien, sauf indication contraire dans les présentes instructions. toujours que les commandes sont sur la Vérifiez position Arrêt [OFF] lorsque le four n’est pas en Odeur de neuf marche et avant de nettoyer la cuisinière. Une légère odeur de neuf peut se dégager lors de la première utilisation de la cuisinière. Elle disparaîtra rapidement à l’usage. attention lorsque vous touchez les zones de Faites cuisson sur la table de cuisson. le four est en marche, ne laissez PAS la porte Lorsque du four ouverte plus longtemps que nécessaire, Avant la première utilisation de l’appareil, assurez-vous qu’il ne reste aucun matériau d’emballage, puis, réglez les fours sur 200°C et faites-les marcher pendant une heure afin d’éliminer l’odeur de neuf. afin de prévenir une surchauffe des boutons de commande. de l’utilisation du gril, veillez à ce que la Lors lèchefrite soit en place et insérée à fond dans Avant la première utilisation du gril, allumez-le et faites-le marcher pendant 30 minutes, avec la lèchefrite bien en place, et en laissant la porte du gril ouverte. l’enceinte du gril, ceci pour prévenir le risque de surchauffe des boutons de commande. Veillez à ce que la pièce soit bien ventilée (voir « Ventilation » ci-dessous). Il est recommandé aux personnes souffrant de problèmes respiratoires ou d’allergies de quitter la pièce pendant ce temps. à ce que les matériaux combustibles, Veillez (rideaux, liquides inflammables, etc.) soient toujours suffisamment éloignés de la cuisinière.

Français PAS d’aérosols à proximité de la cuisinière N’utilisez lorsque celle-ci est en marche. Fig.1-1 La cuisson d’aliments à haute teneur en eau peut produire une « bouffée de vapeur » à l’ouverture de la porte du four. Lorsque vous ouvrez la porte du four, reculez-vous et attendez que la vapeur se soit dissipée (Fig.1-1). Au besoin, utilisez des gants isolants secs – l’emploi de gants humides risque de causer des brûlures dues à la vapeur lors du contact avec une surface chaude. N’utilisez pas de torchon ou autre chiffon épais à la place d’un gant isolant – ils risquent de d’enflammer au contact d’une surface chaude. ArtNo.324-0001 Steam burst faites jamais fonctionner la cuisinière avec les mains mouillées. Fig.1-2 recouvrez pas les grilles, les panneaux internes ou la voûte du four de papier aluminium. chauffez jamais des récipients alimentaires qui n’ont pas été ouverts. La pression accumulée ArtNo.312-0001 Not cooking surface à l’intérieur des récipients peut les faire éclater et blesser l’utilisateur. pas des casseroles instables. Tournez N’utilisez toujours les manches des récipients de cuisson vers l’intérieur de la table de cuisson. Ne laissez jamais la table de cuisson en marche sans surveillance si les brûleurs sont réglés sur maximum. Le débordement des récipients peut produire de la fumée et des taches de gras qui risquent de s’enflammer. Si possible, utilisez un thermomètre à bain de friture pour prévenir une surchauffe de l’huile au-delà du point de fumée. laissez jamais une friteuse sans surveillance. Faites toujours chauffer l’huile lentement, en la surveillant. Les friteuses ne doivent être remplies qu’à un tiers de leur capacité. Une friteuse trop pleine peut déborder lorsqu’on y plonge des aliments. Si vous utilisez un mélange d’huile et de graisse pour la friture, mélangezles avant de chauffer, ou pendant la fonte des graisses. Les aliments à frire doivent être le plus sec possible. La présence de cristaux de glace sur des aliments congelés ou d’humidité sur des aliments frais peut provoquer une ébullition et un débordement de l’huile. Surveillez attentivement pour prévenir les débordements et la surchauffe pendant la friture à haute ou moyenne température. N’essayez jamais de déplacer un récipient de cuisson contenant de l’huile chaude, en particulier une friteuse. Attendez que l’huile ait refroidi. Lorsque le gril est en marche, ne vous servez pas de la grille d’évacuation (la grille le long de la partie arrière de la cuisinière) pour réchauffer des assiettes ou des plats, sécher des torchons ou ramollir du beurre. pas d’eau pour éteindre les incendies N’utilisez dus à la graisse et ne soulevez jamais un récipient de cuisson qui a pris feu. Eteignez la cuisinière et étouffez un récipient qui a pris feu sur une table de cuisson en le recouvrant complètement avec un couvercle de taille appropriée ou une plaque de cuisson. Si possible, utilisez un extincteur à poudre chimique ou à mousse de type polyvalent. Veillez à prévenir toute infiltration d’eau dans l’appareil. appareil est lourd; prenez garde lorsque vous le Cet déplacez. jamais qui que ce soit à grimper ou se N’autorisez tenir debout sur la table de cuisson.

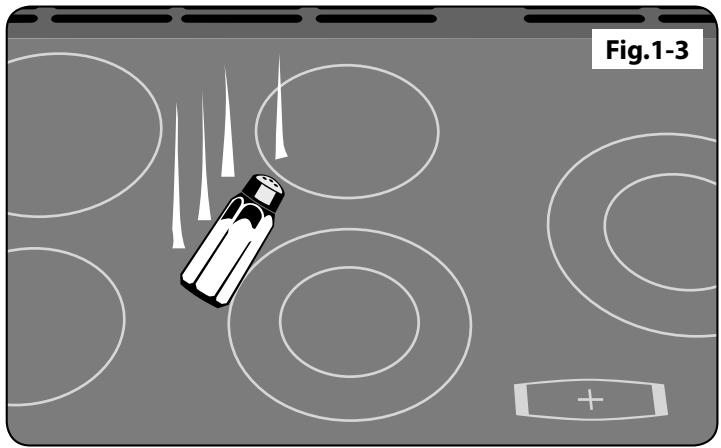

Français Conseils relatifs à l’utilisation de la table de cuisson Fig.1-3 faites jamais cuire des aliments à même la table de cuisson (Fig.1-2). Ne découpez pas des aliments sur la table de cuisson. Ne laissez pas des ustensiles, aliments ou produits combustibles sur la table de cuisson lorsqu’elle n’est pas en service (torchon, ou poêle contenant de l’huile, par exemple). placez pas des feuilles en plastique ou aluminium ou des récipients en plastique sur la table de cuisson. laissez pas les foyers allumés s’ils ne sont pas utilisés pour la cuisson. ArtNo.312-0002 Salt cellar onto hob Ne déposez pas d’objets lourds sur la table de cuisson. Même si la surface en vitrocéramique est très résistante, un impact violent ou la chute accidentelle d’un objet sur la surface risque de la fissurer (Fig.1-3). Fig.1-4 l’apparition d’une fissure sur la table de cuisson, Dès mettez immédiatement la cuisinière hors tension et

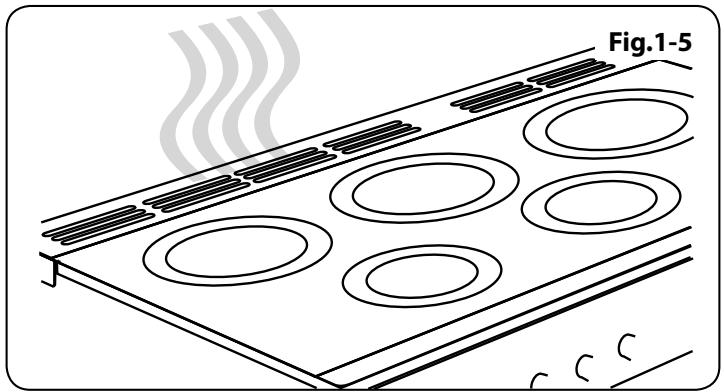

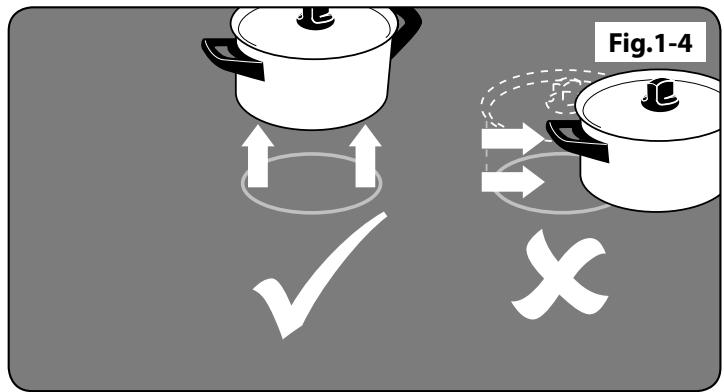

faites-la réparer. SOULEVEZ toujours les récipients pour les retirer de la table de cuisson. Ne les faites pas glisser sur la surface, car vous risquez de la marquer et de la rayer (Fig.1-4). Mettez toujours le bouton de commande sur la position arrêt [Off ] avant de retirer un récipient. ArtNo.312-0003 Moving pans Ne placez rien entre le fond du récipient de cuisson et la surface de cuisson (plaque d’amiante, feuille de papier aluminium ou support de Wok, par exemple). Fig.1-5 Entretien de la cuisinière En raison de la condensation de vapeur pendant la cuisson, vous devrez peut-être essuyer (avec un chiffon doux) des gouttelettes d’eau présentes sur la garniture extérieure du four. Cette précaution contribuera également à prévenir les taches et la décoloration de l’extérieur du four dues aux vapeurs de cuisson (Fig.1-5). ArtNo.090-0007 90 Ceramic: oven steam out the back Nettoyage N’utilisez pas de produits nettoyants ou tampons de nettoyage abrasifs, ni d’aérosol, de tampon de nettoyage de four ou de détachant sur la table de cuisson. Pour des raisons d’hygiène et de sécurité, la cuisinière doit toujours être propre, afin de prévenir le risque d’incendie causé par l’accumulation de graisse et autres particules alimentaires. Nettoyez uniquement les composants indiqués dans les présentes instructions. Evitez d’essuyer toute partie de la table de cuisson tant que celle-ci n’a pas refroidi et que l’indicateur de chaleur résiduelle n’est pas éteint. Cette recommandation ne s’applique pas aux déversements de substances sucrées (voir « Nettoyage de la cuisinière »). Après nettoyage, utilisez un chiffon sec ou du papier essuie-tout pour éliminer les traces de nettoyant semi-liquide. Nettoyez la surface après chaque utilisation pour prévenir les rayures et les taches. Mais veillez à nettoyer avec précaution car certains produits nettoyants peuvent produire des vapeurs nocives au contact d’une surface chaude. Nettoyez avec précaution. Si vous utilisez une éponge ou un chiffon humide pour essuyer des taches sur une surface chaude, prenez garde au risque de brûlures par la vapeur. Certains produits nettoyants peuvent produire des vapeurs nocives au contact d’une surface chaude.

2. Vue d’ensemble de la cuisinière

ArtNo.312-0004 Correct pans ceramic 5 foyers de cuisson à induction Un panneau de commande. Un gril séparé ou un gril coulissant (selon le modèle) Four ventilé principal ou four Multifonctions (selon le modèle) Four haut ventilé La table de cuisson Utilisez uniquement des récipients de cuisson conçus pour les tables de cuisson à induction. Nous recommandons l’emploi de récipients de cuisson en acier inoxydable, en acier émaillé ou en fonte à fond émaillé. Certains récipients en acier inoxydable ne conviennent pas pour les tables de cuisson à induction; vérifiez soigneusement avant l’achat. Fig.2-3 N’utilisez pas de récipients en cuivre, aluminium ou céramique sur les tables de cuisson à induction. Le type de récipient de cuisson utilisé et la quantité d’aliments ont une incidence sur le réglage requis. Pour les quantités d’aliments importantes, utilisez un réglage plus élevé. ArtNo.312-0005 Curved bottomed pan ceramic Utilisez des récipients de cuisson à fond épais, lisse et plat (Fig.2-2). Ceci assure un transfert de chaleur optimal entre la table et le récipient de cuisson, et donc une cuisson plus rapide et plus économique. N’utilisez jamais de Wok à fond rond, même avec un support. Les récipients de cuisson les mieux adaptés sont ceux qui, à l’état froid, sont très légèrement bombés vers l’intérieur (Fig.2-3). En plaçant une règle sur le fond de ces récipients, on peut constater que la surface est légèrement incurvée

Français vers le milieu. Sous l’effet de la chaleur, le métal se dilate et la totalité du fond du récipient est en contact avec la surface de cuisson. Fig.2-4

Veillez à ce que le fond du récipient de cuisson soit propre et sec pour éviter que des résidus alimentaires ne brûlent et n’attachent sur la table de cuisson. Ceci permet également de prévenir les rayures et les dépôts. Veillez à toujours utiliser des récipients de même taille (ou légèrement plus grands) que le diamètre indiqué sur la surface de cuisson. Utilisez un couvercle sur les récipients de cuisson pour porter à ébullition plus rapidement. ArtNo.313-0002 - 110 induction hob rating toujours attention avant de toucher la table de Faites cuisson, car, même éteinte, celle-ci peut être encore

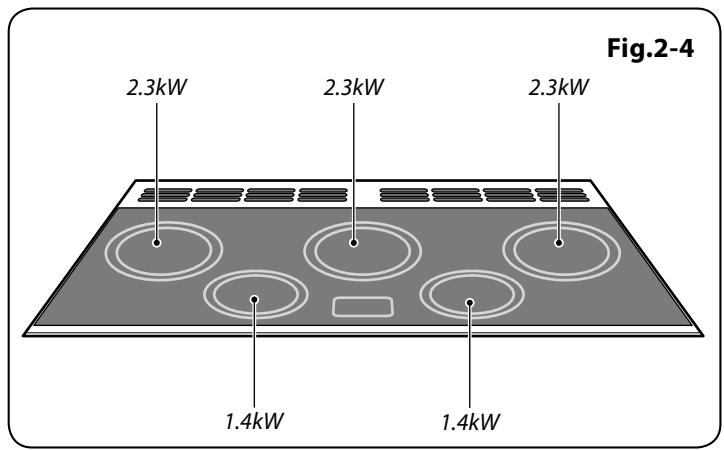

chaude ! La table de cuisson à induction comprend cinq foyers contenant des éléments à induction de puissances et diamètres différents (Fig.2-4), chacun doté d’un détecteur de récipient et d’un indicateur de chaleur résiduelle, et un affichage des commandes. Fig.2-5

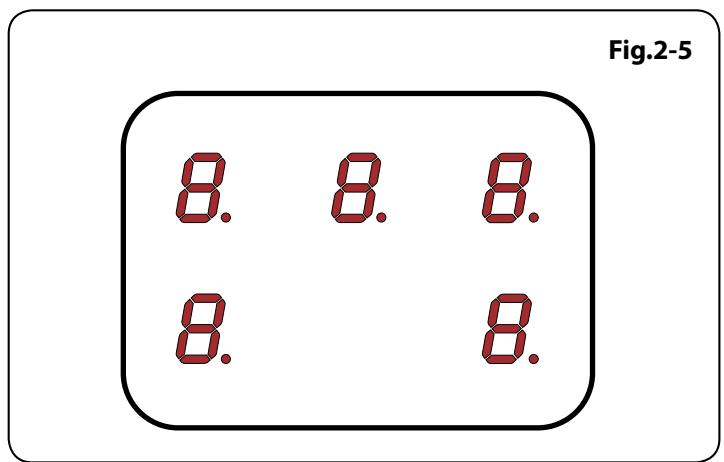

L’affichage des commandes de la table de cuisson (Fig.2-5) vous informe sur les fonctions de la table, à l’aide des symboles suivants : ArtNo.313-0003 110 Induction hob display Détection de récipient de cuisson Indicateur de chaleur résiduelle Chauffage automatique Verrouillage sécurité enfants Détection de récipient de cuisson, IMPORTANT : Après usage, éteignez le foyer à l’aide du bouton de commande – NE VOUS FIEZ PAS UNIQUEMENT à la fonction Détection de récipient de cuisson. Cuisson de la zone Diamètre minimum de casserole (fond de casserole) mm Gauche avant

Si un foyer est en marche et qu’il n’y a pas de récipient de cuisson sur celui-ci ou si le récipient est trop petit pour le foyer, la table n’émettra pas de chaleur. Le symbole [ ] apparaîtra sur l’affichage des commandes de la table; il s’agit du « symbole Absence de récipient ». Placez un récipient de taille appropriée sur le foyer, le symbole [ ] disparaîtra et la cuisson pourra commencer. Si, après 10 minutes, il n’y a toujours pas de détection de récipient, le foyer s’éteint automatiquement. Gauche arrière

Tableau 2-1 Le Tableau 2-1 indique les dimensions de récipients minimales recommandées pour chaque foyer. Remarque : L’utilisation de récipients de diamètres inférieurs aux dimensions recommandées aura pour effet une diminution de la puissance. Indicateur de chaleur résiduelle, H Après usage, un foyer restera chaud pendant un certain temps, jusqu’à dissipation totale de la chaleur. Après arrêt d’un foyer, le symbole de l’indicateur de chaleur résiduelle [H ] apparaîtra sur l’affichage de la table de cuisson. Ceci indique que la température du foyer est supérieure à 60°C et qu’il y a encore un risque de brûlure. Le symbole [H ] s’éteint lorsque la température est inférieure à 60°C. Chauffage automatique, A Cette fonction est disponible pour tous les foyers de la table de cuisson. Elle permet un chauffage rapide de l’élément du foyer jusqu’à la température de cuisson requise. Lorsque le foyer a atteint la température requise, la puissance diminue automatiquement jusqu’au niveau de puissance sélectionné.

Français Niveau de puissance Automatique réchauffez le temps à 100% (min:secs)

0:10 Pour sélectionner cette fonction, tournez le bouton de commande momentanément en sens antihoraire jusqu’à l’affichage du symbole [A ] sur l’affichage des commandes de la table de cuisson. Tournez ensuite le bouton de commande pour le mettre sur le niveau de puissance requis (1 à 9). Le récipient est chauffé à 100% pendant une durée spécifiée, puis au niveau de puissance sélectionné. Après activation de la fonction Chauffage automatique, l’affichage des commandes de la table de cuisson clignotera, alternant entre le réglage [A ] et le niveau de puissance sélectionné. A la fin du chauffage automatique, l’affichage cessera de clignoter et affichera seulement le niveau de puissance sélectionné. La fonction Chauffage automatique peut être désactivée de deux façons : par rotation du bouton de commande pour le remettre sur le réglage de puissance « 0 » ou par rotation du bouton de commande pour le mettre sur le réglage de puissance « 9 ». Tableau 2-2 Fig.2-6 A titre indicatif, le Tableau 2-2 indique la durée disponible à 100% de puissance, en fonction du niveau de puissance sélectionné en mode Chauffage automatique. Verrouillage sécurité enfants, L La table de cuisson peut être verrouillée pour empêcher son utilisation accidentelle par des enfants. IMPORTANT : Cette fonction ne peut être activée que lorsque tous les foyers sont éteints. Fig.2-7 Pour verrouiller la table de cuisson, activez puis désactivez une des commandes de la table pour mettre en marche l’affichage de la table, puis tournez simultanément les deux commandes à induction arrière externes en sens antihoraire (Fig.2-6) jusqu’à l’affichage du symbole [L] sur l’affichage des commandes de la table de cuisson pour tous les foyers. ArtNo.330-0003 - Grill pan w handle pulled forwards Ceci sera SANS effet sur le fonctionnement des fours ou du gril. Pour déverrouiller la table de cuisson, tournez simultanément les deux commandes à induction arrière externes en sens antihoraire jusqu’à la disparition du symbole [L]. Fig.2-8 Protection contre le fonctionnement à sec Cette fonction détecte l’augmentation rapide de la température du récipient de cuisson et maintient cette température à un niveau sûr. Elle ne gêne pas la cuisson normale. à ne pas laisser la table de cuisson en Veillez marche sans surveillance. Veillez à ne pas laisser les récipients de cuisson fonctionner à sec après ébullition. ArtNo.331-0001Grill pan pulled forwards Gril / Gril Coulissant « Glide-out » Fig.2-9 Ouvrez la porte du gril et tirez la lèchefrite (Fig.2-7) ou le support de gril (Fig.2-8) vers vous à l’aide de la poignée. Le gril a deux éléments qui permettent de chauffer la totalité de la lèchefrite ou seulement la partie droite de celle-ci. ArtNo.200-0003 Generic grill control to full Tournez le bouton de commande pour régler la chaleur du gril. Pour un chauffage total, tournez le bouton en sens horaire (Fig.2-9). Pour le chauffage de la partie droite, tournez le bouton en sens antihoraire. Le voyant à côté de la commande du gril s’allumera.

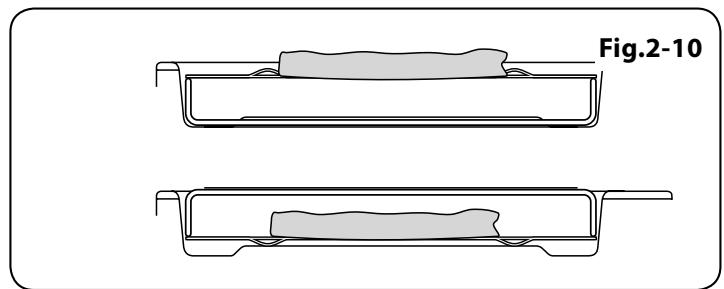

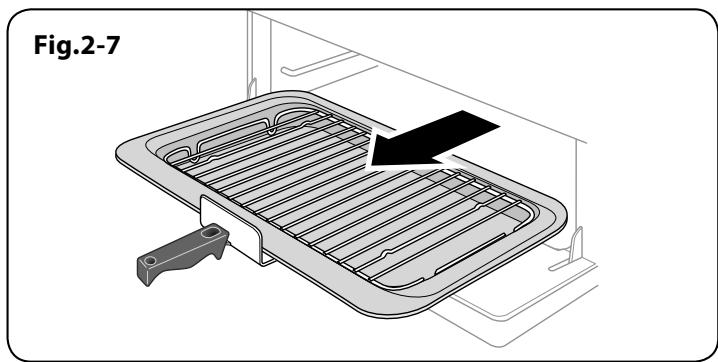

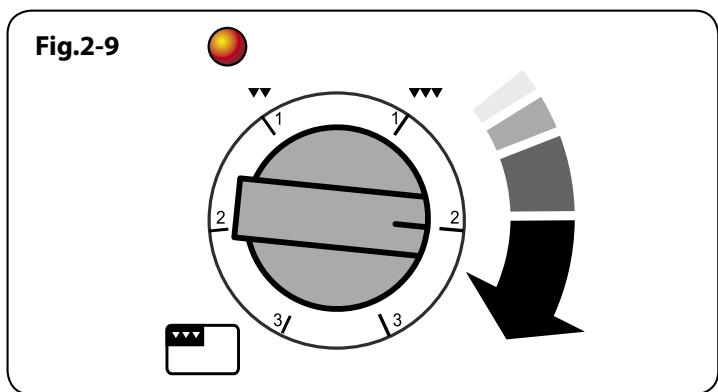

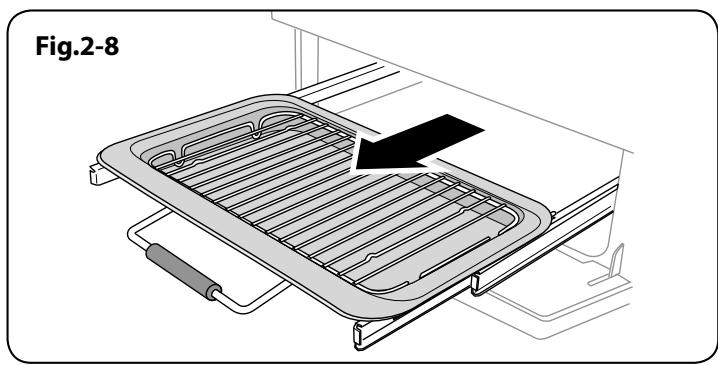

Français Pour obtenir les meilleurs résultats possibles, préchauffez pendant deux minutes avec la lèchefrite en place. Vous pouvez retirer la grille de la lèchefrite et y déposer les aliments pendant le préchauffage. Fig.2-10 LAISSEZ PAS LE GRIL EN MARCHE pendant plus de quelques instants si la lèchefrite n’est pas en place ArtNo.331-0002 Grill pan high/low position sous le gril, ceci pour prévenir le risque de surchauffe des boutons de commande. Après préchauffage du gril, retirez de nouveau la lèchefrite et replacez la grille avec les aliments sur la lèchefrite. Réinsérez la lèchefrite ou le support de lèchefrite dans l’enceinte du gril. Lorsque vous utilisez le gril, vérifiez que la lèchefrite du gril est bien insérée jusqu’au fond. ArtNo.321-0002 Fan assisted oven composants accessibles risquent de devenir Des chauds pendant l’utilisation du gril. Eloignez les Fig.2-11 Four ventilé enfants de la cuisinière. La grille de la lèchefrite est réversible pour permettre deux positions de gril (Fig.2-10). fermez jamais la porte du gril lorsque celui-ci est en marche. Fig.2-12 Fours L’horloge doit être réglée sur l’heure pour que le four principal (four programmable gauche) puisse fonctionner. Voir les instructions de la section « Horloge » pour le réglage de l’heure. Four Multifonctions Remarque – Les références au four gauche et droit s’entendent vu de l’avant. Le four gauche est un four ventilé (Fig.2-11) ou un four Multifonctions (Fig.2-12), selon le modèle. ArtNo.321-0006 - Multi-function oven Le four droit haut est un four ventilé (Fig.2-13). Fig.2-13 Le ventilateur du four brasse l’air chaud continuellement, assurant ainsi une cuisson plus rapide et plus uniforme. En général, les températures de cuisson recommandées pour les fours ventilés sont inférieures à celles pour des fours conventionnels. Four ventilé (haut) Les fours Multifonctions ont un ventilateur et un élément de four ventilé, ainsi que deux éléments chauffants supplémentaires. Un élément est dans la voûte du four et l’autre sous la sole du four. Le four Multifonctions a trois fonctions de cuisson principales : cuisson ventilée, cuisson ventilée mixte et cuisson conventionnelle. Utilisez ces fonctions pour effectuer l’essentiel de la cuisson. Fonction Décongélation L’élément gratineur et la chaleur inférieure peuvent être utilisés en fin de cuisson pour finir certains plats. Four ventilé ArtNo.323-0002 Tall oven Utilisez les fonctions gril ventilé pour la cuisson au gril et décongélation pour décongeler de petites quantités d’aliments surgelés. Gril ventilé Four ventilé mixte Four conventionnel Le Tableau 2-3 récapitule les modes Multifonctions. Le four multifonctions permet de nombreuses utilisations variées. Nous vous conseillons de bien surveiller la cuisson jusqu’à ce que vous soyez familiarisé avec chaque fonction. N’oubliez pas : toutes les fonctions ne conviennent pas à tous les types d’aliments. Elément gratineur Chaleur inférieure Utilisation Décongélation de petites quantités d’aliments dans le four sans chaleur Fonction de cuisson complète, chaleur uniforme; idéale pour la pâtisserie Gril des viandes et poissons, avec porte du gril fermée Fonction de cuisson complète; parfaite pour les rôtis et la pâtisserie Fonction de cuisson complète pour les rôtis et la pâtisserie dans la partie inférieure du four Pour gratiner les plats recouverts de fromage Pour dorer les fonds de quiches, pizzas ou pâtisseries Tableau 2-3

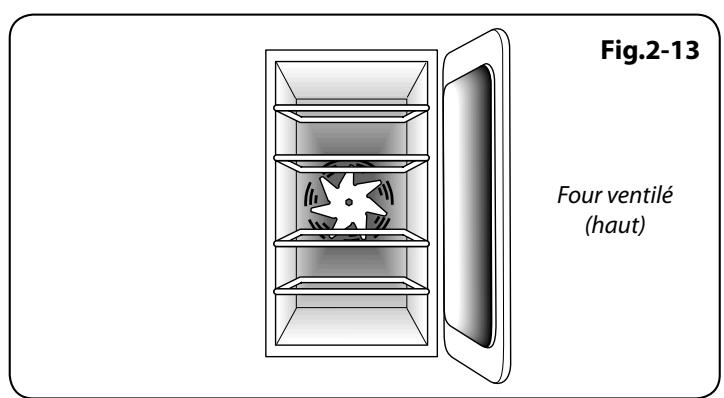

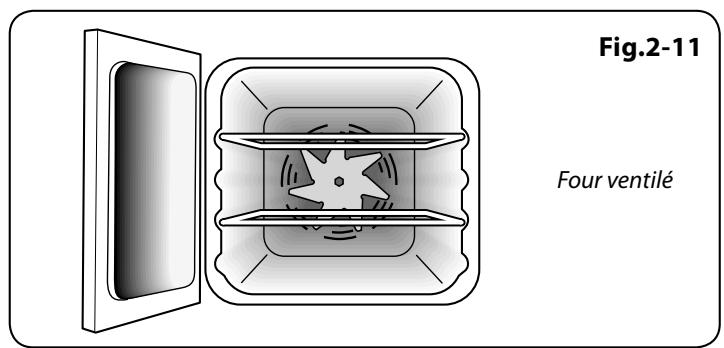

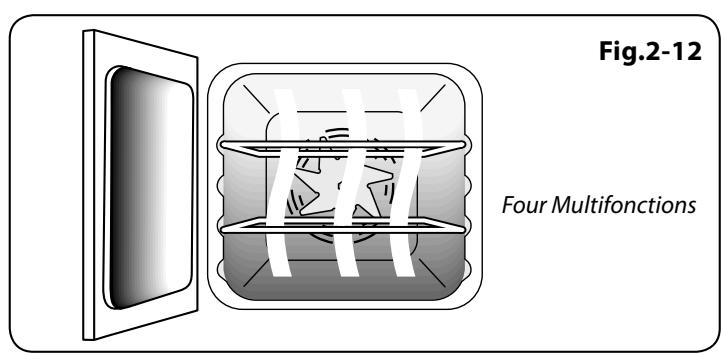

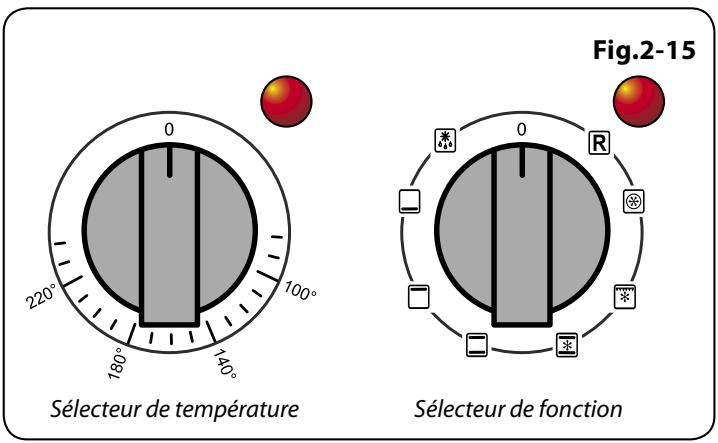

Français Fonctions du four multifonctions On peut également faire cuire des plats simultanément sur deux grilles, mais les plats devront être intervertis pendant la cuisson, car, avec cette fonction, la chaleur est plus intense dans la voûte du four qu’au niveau de la sole. Réponse Rapide (Classic Deluxe seulement) Le réglage Réponse Rapide permet un préchauffage ultrarapide du four. Elle utilise l’élément du four ventilé et la chaleur supplémentaire d’un des éléments de la voûte du four. Les fours ventilés préchauffent rapidement, mais la fonction Réponse Rapide accélère le préchauffage pour vous permettre de commencer la cuisson plus rapidement. Ce mode de cuisson est intensif et rapide; surveillez les aliments cuits de la sorte jusqu’à ce que vous soyez familiarisé avec cette fonction. Four conventionnel (chaleur de voûte et de sole) Cette fonction combine la chaleur fournie par ArtNo.030-0028 - Elan MF symbols les éléments supérieurs et inférieurs. Elle est Pour utiliser la fonction Réponse Rapide, il suffit de tourner particulièrement utile pour la cuisson d’aliments rôtis le bouton de commande de fonction sur R et de régler à la et des pâtes à tartes, gâteaux et biscuits. température requise. Le voyant sur le panneau de commande à côté du symbole R s’allumera. L’élément supérieur exposé risquant de cuire certains aliments trop rapidement, nous vous recommandons de placer les aliments dans la partie inférieure du four. Vous devrez peut-être aussi diminuer la température du four. Lorsque le four atteint la température requise, l’élément supérieur s’éteint et le témoin s’éteint. La température du four est ensuite maintenue par l’élément et par le ventilateur du four ventilé. Des aliments semblables cuits ainsi devront être intervertis pour cuire uniformément. Si vous choisissez de placer des aliments dans le four froid avant la cuisson tout en utilisant la fonction Réponse Rapide, veillez à ce que les gâteaux, etc. ne soient pas placés trop haut dans le four. Elément gratineur Cette fonction utilise uniquement l’élément situé dans la voûte du four. C’est une fonction utile pour gratiner ou finir des gratins de pâtes, des légumes en sauce et des lasagnes, le plat à gratiner étant déjà chaud avant la mise en marche de l’élément supérieur. ArtNo.030-0028 - Elan MF symbols Four ventilé Cette fonction commande le ventilateur et l’élément ArtNo.030-0028 - Elan MF symbols chauffant autour de celui-ci. Une chaleur uniforme est produite partout dans le four, ce qui permet la cuisson rapide de grandes quantités d’aliments. Chaleur inférieure Cette fonction utilise uniquement l’élément inférieur. Elle permettra de dorer le fond de votre pizza ou de votre quiche ou de terminer la cuisson d’un fond de tarte sur une grille inférieure. C’est également une chaleur douce, parfaite pour le mijotage de plats placés au milieu du four ou pour réchauffer des assiettes. La cuisson par four ventilé est particulièrement utile pour la ArtNo.030-0028 - Elan MF symbols cuisson simultanée d’aliments sur plusieurs grilles et est une excellente fonction « polyvalente ». Vous devrez peut-être diminuer la température de 10°C environ pour des plats que vous aviez l’habitude de cuire dans un four conventionnel. Si vous souhaitez préchauffer le four, attendez que le voyant s’éteigne avant de mettre le plat au four. Les fonctions Elément gratineur et Chaleur inférieure sont des adjonctions utiles à votre four et vous permettent de finir vos plats à la perfection. Vous constaterez rapidement que leur utilisation contribue à étendre vos compétences culinaires. Gril ventilé Cette fonction commande le ventilateur pendant ArtNo.030-0028 - Elan MF symbols que l’élément chauffant supérieur est en marche. On obtient ainsi une chaleur plus uniforme, moins intense que celle d’un gril conventionnel. Pour obtenir les meilleurs résultats possibles, placez les aliments à griller sur une grille sur un plat à rôtir qui doit être plus petit qu’une lèchefrite de gril conventionnel. Ceci assure une meilleure circulation de l’air. Ce type de cuisson est idéal pour les morceaux de viande ou de poisson épais, car la circulation de l’air diminue l’intensité de la chaleur du gril. Décongélation Avec cette fonction, le ventilateur du four brasse ArtNo.030-0028 uniquement de l’air froid. Il n’y- aElan pasMFdesymbols chaleur. Cette fonction permet de décongeler des aliments, en petites quantités, par exemple des desserts, gâteaux à la crème, morceaux de viande, poisson et volaille. Ce type de décongélation accélère le processus de décongélation et protège les aliments des mouches. Placez les morceaux de viande, poisson et volaille sur une grille, au-dessus d’une plaque prévue pour l’égouttement. N’oubliez pas de nettoyer la grille et la plaque après décongélation. La porte du four doit être fermée pendant la cuisson au gril pour éviter un gaspillage d’énergie. Vous constaterez que vous devrez moins surveiller et tourner les aliments cuits de cette façon. Ce type de cuisson nécessite un préchauffage du four. La porte du four doit être fermée pendant la décongélation. Des aliments plus volumineux, tels que des poulets entiers et des rôtis, ne doivent pas être décongelés de cette façon. Nous vous conseillons de les décongeler au réfrigérateur. Four ventilé mixte Cette fonction commande le ventilateur et brasse l’air rtNo.030-0028 - Elan MF symbolspar les éléments chauffants de la voûte et de chauffé la sole du four. Cette fonction, qui combine la cuisson ventilée et la cuisson conventionnelle (chaleur supérieure et inférieure), est un moyen de cuisson idéal pour les aliments volumineux (gros rôti, par exemple) pour lesquels une cuisson complète est très importante. Ne décongelez pas des aliments dans un four tiède ou à côté d’un four en marche ou encore chaud. Vérifiez que les aliments à base de produits laitiers, la viande et la volaille sont complètement décongelés avant de les cuire.

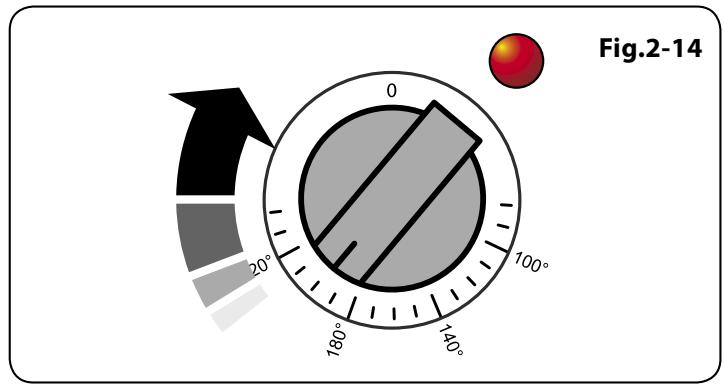

Français Fonctionnement du four Fig.2-14 Four ventilé Mettez le bouton du four sur la température requise (Fig.2-14). Le voyant du four restera allumé jusqu’à ce que le four atteigne la température requise. Il s’allumera et s’éteindra pendant la cuisson. Four Multifonction Le four multifonctions est doté de deux commandes, un sélecteur de fonction et un bouton de réglage de température (Fig.2-15). Fig.2-15 Tournez le sélecteur de fonction pour le mettre sur une fonction de cuisson. Mettez le bouton de réglage de température du four sur la température requise (Fig.2-14). Le voyant du four restera allumé jusqu’à ce que le four atteigne la température requise. Il s’allumera et s’éteindra pendant la cuisson pendant que le thermostat du four maintient la température requise. Pendant la cuisson d’aliments à haute teneur en eau, un peu de vapeur peut être visible à la grille à l’arrière du chauffeplats. Ceci est tout à fait normal. Sélecteur de température

Sélecteur de fonction Français Horloge ArtNo.300-0004 2-button clock annotated Fig.2-16 Vous pouvez utiliser la minuterie pour mettre en marche et éteindre le four gauche. L’horloge doit être réglée sur l’heure actuelle pour que le four puisse fonctionner. Remarque : Lors de l’utilisation de la minuterie, réglez d’abord l’horloge selon les besoins avant de sélectionner la fonction du four et de régler la température (fours Multifonctions seulement).

Horloge de 2 boutons

Réglage de l’heure L’horloge est montrée dedans (Fig.2-16). Après raccordement initial de l’horloge, l’affichage clignotera pour indiquer ( 0.00) et ( ) alternativement. A – Bouton Minuterie, B – Bouton Réglage Fig.2-17

ArtNo.300-0005 2BC minute minder setting Pour régler l’horloge sur l’heure actuelle, tournez et appuyez sans relâcher sur le bouton Minuterie pour le mettre sur le symbole horloge () tout en tournant le bouton Réglage vers la gauche ou vers la droite jusqu’à l’affichage de l’heure correcte. N’oubliez pas que c’est une horloge 24 heures. Fig.2-18 Relâchez le bouton Minuterie; il reviendra à la position verticale de réglage manuel de four. ArtNo.300-0006 2BC minute minder setting 2 IMPORTANT : Le four ne fonctionnera pas si l’horloge n’a pas été réglée. Fig.2-19 Minuterie Tournez le bouton Minuterie vers la droite jusqu’à la position minuterie () – vous devrez entendre un déclic lorsqu’il est à la position correcte (Fig.2-17). ArtNo.301-0007 2BC Stopping the oven 1 Utilisez le bouton Réglage pour régler le temps de cuisson comme indiqué ci-dessous (Fig.2-18). Vous pouvez remettre le bouton sur la position verticale de réglage manuel () pour pouvoir voir l’heure ou le laisser sur la position minuterie () pendant toute la durée de la cuisson. Tournez le bouton Réglage en sens antihoraire pour arrêter le signal sonore. Fig.2-20 ArtNo.301-0008 2BC Stopping the oven 2

Fig.2-21 Le « temps de cuisson », c’est-à-dire la durée pendant laquelle vous voulez que le four fonctionne. « L’heure d’arrêt », c’est-à-dire l’heure à laquelle vous voulez que le four s’arrête. Arrêt automatique du four gauche Tournez le bouton Minuterie pour le mettre sur la position (), (Fig.2-19). ArtNo.301-0009 2BC Setting the cooking timer Réglez l’heure d’arrêt du four à l’aide du bouton Réglage. Vous pouvez régler le four pour qu’il s’arrête à n’importe quel moment dans les 24 heures qui suivent. AUTO sera affiché (Fig.2-20). Tournez le bouton Minuterie pour le mettre sur la position « AUTO ». Fig.2-22 Le signal sonore indiquera la fin de la cuisson à l’heure prévue. Tournez le bouton Minuterie pour le mettre sur la position verticale () pour revenir au fonctionnement manuel. ArtNo.301-0010 2BC Setting the cooking time Mise en marche et arrêt du four gauche avec minuterie Vous ne pouvez pas régler directement une heure de mise en marche – celle-ci est réglée automatiquement lors de la

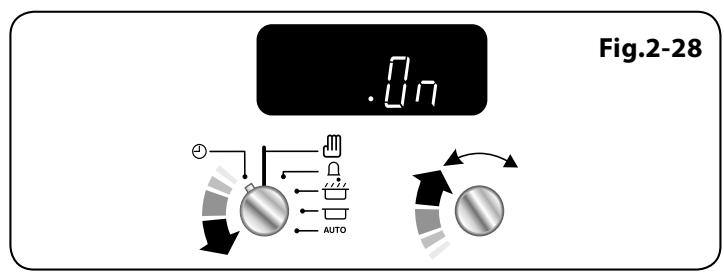

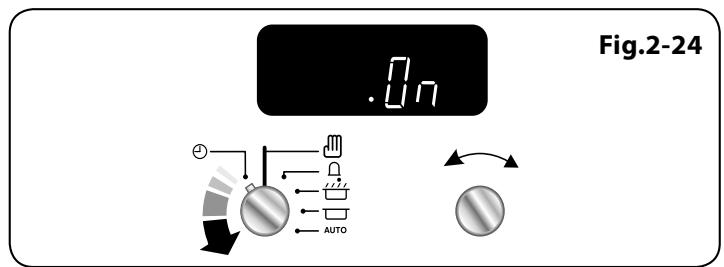

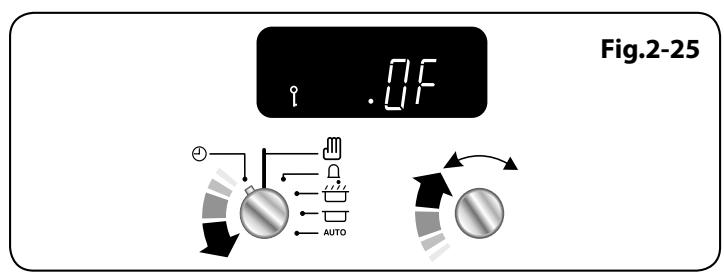

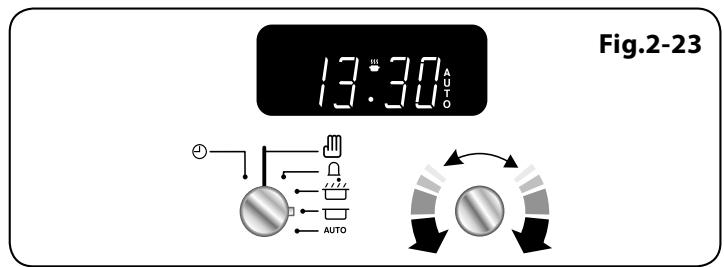

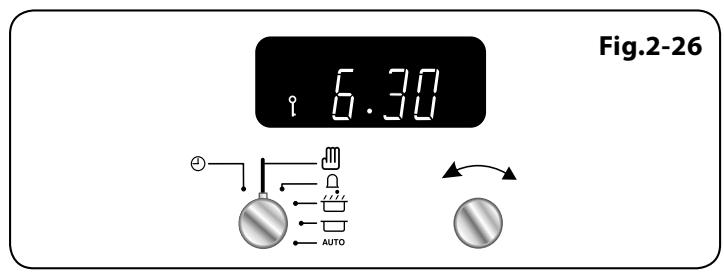

Fig.2-28 Utilisez le bouton Réglage pour régler le « temps de cuisson » comme indiqué ci-dessous (Fig.2-22). Tournez le bouton Minuterie pour le mettre sur la position (). L’affichage indiquera l’heure et le « temps de cuisson » que vous venez de régler. Utilisez le bouton Réglage pour régler « l’heure d’arrêt » comme indiqué ci-dessous (Fig.223). « L’heure d’arrêt » [« stop time »] sera affichée, « AUTO » sera affiché. Réglez le (les) four(s) à la température requise. Tournez le bouton Minuterie pour le mettre sur la position « Auto ». Le signal sonore indiquera la fin de la cuisson. Tournez le bouton Minuterie pour le mettre sur la position verticale () pour revenir au fonctionnement manuel. Si vous êtes absent pendant la cuisson, ne vous inquiétez pas au sujet de l’arrêt du signal sonore, celui-ci s’arrêtera après un certain temps. A votre retour, tournez le bouton Minuterie pour le mettre sur la position verticale () pour revenir au fonctionnement manuel. AUTO est affiché, et vous voulez remettre le four sur fonctionnement manuel Pour annuler tout réglage automatique tournez brièvement le bouton Minuterie pour le mettre sur le symbole horloge () puis relâchez-le. Fonction de verrouillage Après activation de la fonction de verrouillage, le four droit peut fonctionner normalement, mais le four gauche est verrouillé et ne s’allumera pas. Activation de la fonction de verrouillage Vérifiez que l’horloge est sur le mode manuel et annulez tout programme en cours. Tournez et appuyez sans relâcher sur le bouton Minuterie pour le mettre sur le symbole horloge () pendant environ 8 secondes. « On » ([Marche]) sera affiché (Fig.2-24). Tout en maintenant le bouton Minuterie sur le symbole horloge (), tournez le bouton Réglage en sens horaire jusqu’à l’affichage du symbole clé () et de «OF » ([Arrêt]) (Fig.2-25). Relâchez les boutons. Le four gauche est à présent verrouillé, comme indiqué par l’affichage de l’heure et du symbole clé (Fig.2-26). Désactivation de la fonction de verrouillage Tournez et appuyez sans relâcher sur le bouton Minuterie pour le mettre sur le symbole horloge () pendant environ 8 secondes. « OF » ([Arrêt]) sera affiché (Fig.2-27). Tout en maintenant le bouton Minuterie sur le symbole horloge (), tournez le bouton Réglage en sens horaire jusqu’à ce que le symbole clé () soit remplacé par l’affichage de « On » ([Marche]) (Fig.2-28). Relâchez les boutons. Après quelques secondes, l’heure est de nouveau affichée. Le four peut être maintenant utilisé normalement.

Français Horloge de 6 boutons Fig.2-29 Réglage de l’heure L’horloge est montrée dedans (Fig.2-29). Après raccordement initial de l’horloge, l’affichage clignotera pour indiquer ( 0.00) et ( ) alternativement.

ArtNo.302-0002 - 6BC annotated Appuyez en continu sur les boutons [] et [] comme indiqué à la Fig.2-30. En même temps, appuyez sur (–) ou (+) jusqu’à l’affichage du temps de cuisson requis.

N’oubliez pas qu’il s’agit d’une horloge 24 heures.

Si vous faites une erreur ou si vous vous trompez de bouton, mettez l’appareil hors tension pendant une ou deux minutes, puis recommencez la procédure. A – Minuterie, B – « temps de cuisson », C – « l’heure d’arrêt », D – Manuel, E & F – Boutons d’arrangement de temps Minuterie Appuyez sans relâcher sur la minuterie () (Fig. 2-31). En même temps, appuyez sur (–) ou (+) jusqu’à l’affichage du temps de cuisson requis (Fig.2-32). Fig.2-30 Vous pouvez vérifier le temps de cuisson qui reste en appuyant sur (), et annuler le signal sonore en appuyant encore une fois sur (). ArtNo.302-0001 - 6-button clock Fig.2-31

ArtNo.302-0003 - 6BC minute minder setting 1 Fig.2-33 ArtNo.302-0005 6BC Stopping the oven 1 ArtNo.302-0004 Minute minder setting 2 Le « temps de cuisson », c’est-à-dire la durée pendant laquelle vous voulez que le four fonctionne. « L’heure d’arrêt », c’est-à-dire l’heure à laquelle vous voulez que le four s’arrête. Arrêt automatique du four gauche Appuyez sans relâcher sur le bouton Heure d’arrêt (), (Fig.2-33). En même temps, appuyez sur (–) ou (+) jusqu’à « l’heure d’arrêt » s’affiche (Fig.2-34). AUTO sera affiché. Le signal sonore indiquera la fin de la cuisson à l’heure prévue. Mettez d’abord le bouton de commande du four sur la position 0 (Arrêt), puis appuyez une fois sur () pour arrêter le signal sonore, appuyez de nouveau sur () pour revenir au fonctionnement manuel. Fig.2-34 ArtNo.302-0005a 6BC Stopping the oven 1a Mise en marche et arrêt du four gauche avec minuterie Avant de régler la minuterie, choisissez le « temps de cuisson », et « l’heure d’arrêt ». Fig.2-35 ArtNo.302-0006 - 6BC setting the cook time Fig.2-37 Remarque : Vous ne pouvez pas régler directement une heure de mise en marche – celle-ci est réglée automatiquement lors de la sélection du « temps de cuisson » et de « l’heure d’arrêt ». Fig.2-36 ArtNo.302-0006 - 6BC setting the cook time Appuyez sans relâcher sur le bouton Temps de cuisson (), (Fig.2-35). En même temps, appuyez sur (–) ou (+) jusqu’à l’affichage du temps de cuisson requis (Fig.2-36). Appuyez sans relâcher sur le bouton Heure d’arrêt (), (Fig.2-37). En même temps, appuyez sur (–) ou (+) jusqu’à « l’heure d’arrêt » s’affiche (Fig.2-38). Relâchez les boutons. Fig.2-38 AUTO sera affiché. ArtNo.302-0005 6BC Stopping the oven 1 Réglez le four sur la température requise. Le signal sonore indiquera la fin de la cuisson. Mettez d’abord le bouton de commande du four sur la position 0 (Arrêt), puis appuyez une fois sur () pour arrêter le signal sonore, appuyez de nouveau sur () pour revenir au fonctionnement manuel. ArtNo.302-0005a 6BC Stopping the oven 1a

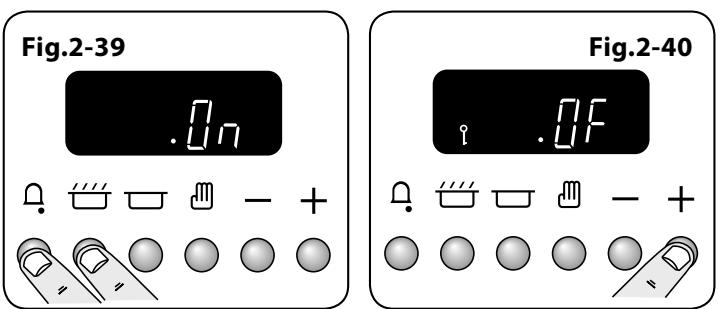

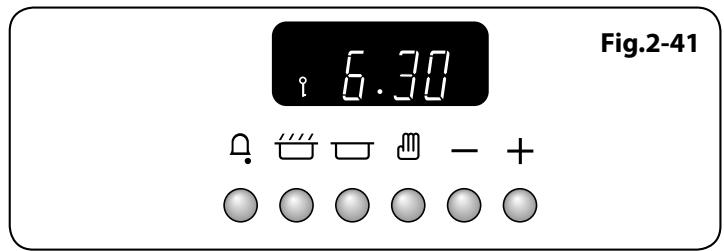

Français Si vous êtes absent pendant la cuisson, ne vous inquiétez pas au sujet de l’arrêt du signal sonore, celui-ci s’arrêtera après un certain temps. A votre retour, mettez d’abord le bouton de commande du four sur 0, puis appuyez deux fois sur () pour revenir au fonctionnement manuel. Fig.2-39 Fig.2-40 ArtNo.302-0009 - Activating the key lock 2 ArtNo.302-0008 Activating the key lock 1 AUTO est affiché, et vous voulez remettre le four sur fonctionnement manuel Pour revenir à un fonctionnement manuel après un fonctionnement automatique, vous devez annuler le « temps de cuisson ». Appuyez en continu sur la touche [], puis appuyez sur la touche [–] jusqu’à ce que l’affichage indique ( 0.00). Fig.2-41 Appuyez sur la touche [] pour revenir à un fonctionnement manuel. ArtNo.302-0010 Activating the key lock 3 Fonction de verrouillage Après activation de la fonction de verrouillage, le four droit peut fonctionner normalement, mais le four gauche est verrouillé et ne s’allumera pas. Fig.2-42 Désactivation de la fonction de verrouillage Vérifiez que l’horloge est sur le mode manuel et annulez tout programme en cours. ArtNo.302-0011 - 6BC Deactivating the key lock 1 Appuyez sans relâcher sur les boutons Minuterie () et Temps de caisson (). « On » ([Marche]) sera affiché (Fig.2-39). Appuyez une fois sur le bouton « + ». Le symbole clé () et « OF » (Arrêt) s’afficheront (Fig.2-40). Relâchez les boutons. Fig.2-43 Le four gauche est à présent verrouillé, comme indiqué par l’affichage de l’heure et du symbole clé (), (Fig.2-41). ArtNo.302-0012 Deactivating the key lock 2 Désactivation de la fonction de verrouillage Appuyez sans relâcher sur les boutons Minuterie () et Temps de caisson (. « OF » (Arrêt) sera affiché (Fig.2-42). Appuyez une fois sur le bouton « + ». Le symbole de clé () disparaît et « On » ([Marche]) s’affiche (Fig.2-43). Relâchez les boutons. Fig.2-44

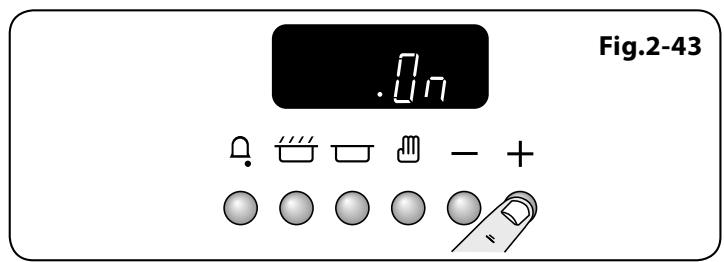

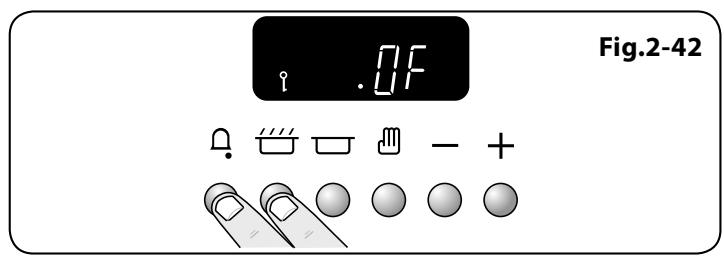

Après quelques secondes, l’heure est de nouveau affichée. Le four peut être à présent utilisé normalement. ArtNo.320-0009 Oven shelf

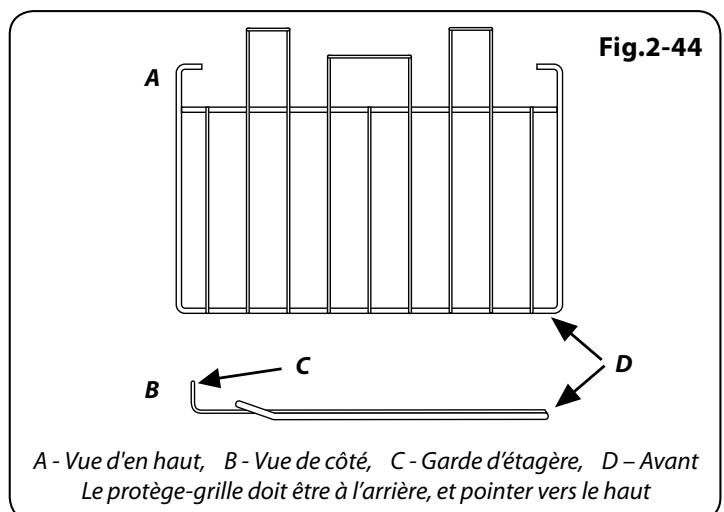

A - Vue d'en haut, B - Vue de côté, C - Garde d’étagère, D – Avant Le protège-grille doit être à l’arrière, et pointer vers le haut Fig.2-45 ArtNo.320-0010 Flat & drop shelves

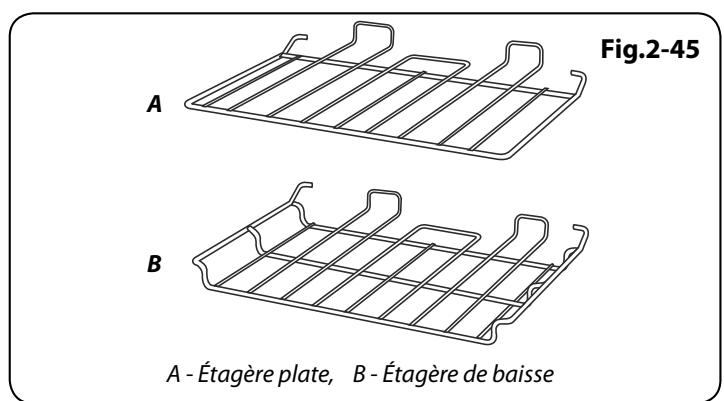

A - Étagère plate, B - Étagère de baisse

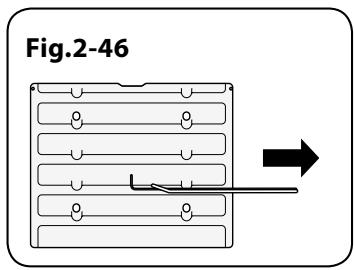

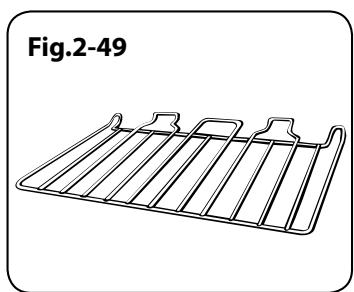

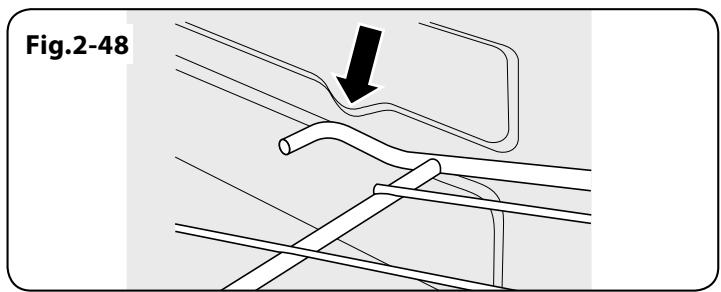

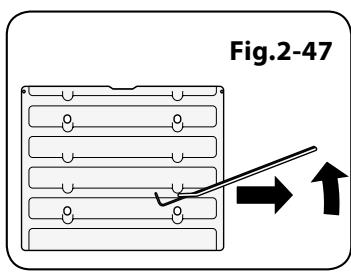

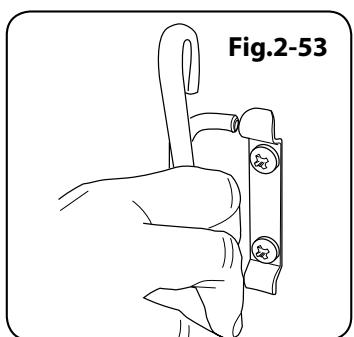

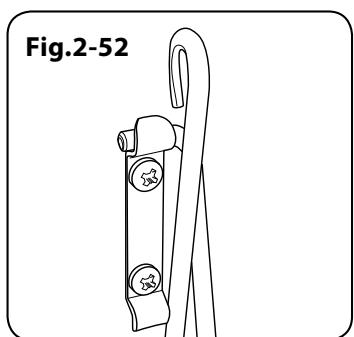

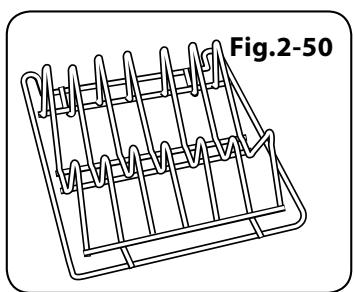

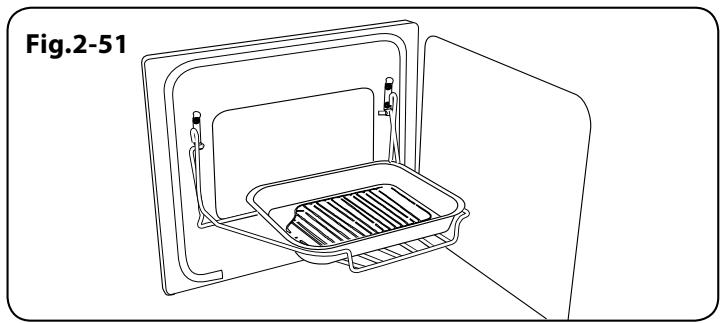

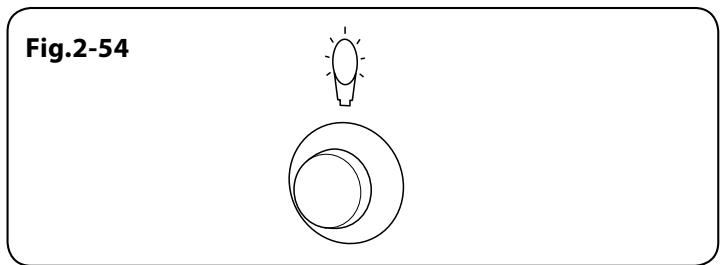

Français Fig.2-46 Accessoires Fig.2-47 Grilles de four - Four gauche (four principal) Outre la grille plate (Fig.2-44), certains modèles sont fournis avec une grille surbaissée (Fig.2-45), qui augmente les possibilités d’espacement entre les grilles de four. ArtNo.320-0011 Removing the shelf 1 Les grilles de four s’insèrent et s’extraient facilement. ArtNo.320-0012 Removing the shelf 2 Tirez la grille vers l’avant jusqu’à ce que l’arrière de la grille soit arrêté par les butées d’arrêt latérales du four (Fig.2-46). Fig.2-48 Soulevez l’avant de la grille pour faire passer l’arrière de la grille sous la butée d’arrêt, puis tirez la grille vers l’avant (Fig.2-47). Pour remettre la grille en place, mettez la grille à niveau avec une glissière latérale du four, puis insérez la grille à fond jusqu’à ce que les extrémités soient en contact avec la butée d’arrêt de la grille. Soulevez l’avant de la grille pour que les extrémités puissent dépasser les butées, puis abaissez l’avant pour mettre la grille à l’horizontale, avant de l’insérer à fond (Fig.2-48). ArtNo.320-0013 Removing the shelf 3 Fig.2-49 Fig.2-50 Grilles de four - Four droit (four haut) Le four haut est fourni avec quatre grilles de cuisson ordinaires (Fig.2-49), et une grille chauffe-plats (Fig.2-50). ArtNo.324-0002 Oven shelf Lorsque vous utilisez le four haut, vous pouvez faire cuire des aliments sur les quatre grilles simultanément, mais veillez à ce que les plats soient bien écartés les uns des autres pour permettre à l’air chaud de circuler. ArtNo.324-0010 Plate warming shelf Fig.2-51 Handyrack (Four principal) Le Handyrack (Fig.2-51) se monte uniquement sur la porte du four gauche. Il est facile de surveiller les aliments cuisant ainsi car vous pouvez y accéder lorsque la porte est ouverte. Le Handyrack peut supporter un poids maximum de 5,5 kg. Il ne doit être utilisé qu’avec le plat à rôtir fourni, qui est spécialement conçu pour être utilisé avec le Handyrack. Tout autre récipient de cuisson risque d’être instable. ArtNo.320-0014 Handyrack on LH door Fig.2-52 D’autres plats à rôtir sont disponibles dans notre gamme d’ustensiles de cuisine – Référence de pièce RM027. Fig.2-53 Vous pouvez le monter sur deux positions. Retirez une des grilles et placez l’autre selon les besoins. Lorsque le Handyrack est utilisé sur sa position supérieure, d’autres plats peuvent être cuits sur une grille placée à la position inférieure ou placée directement sur la sole du four. ArtNo.320-0015 Fitting the Handyack 1 Lorsque le Handyrack est utilisé sur sa position inférieure, d’autres plats peuvent être cuits sur une grille placée à la deuxième position du four ou directement sur la sole du four. ArtNo.320-0016 Fitting the handyrack 2 Pour monter le Handyrack, placez un côté sur le support de la porte (Fig.2-52). Fig.2-54 Extraire l’autre côté pour l’accrocher sur l’autre support (Fig.2-53). ArtNo.320-0017 Main oven light Eclairage du four principal Appuyez sur le bouton approprié pour allumer l’éclairage du four (Fig.2-54). Si l’éclairage est défectueux, mettez la cuisinière hors tension avant de changer l’ampoule. Pour des informations détaillées sur la façon de changer une ampoule de four, reportez-vous à la section « Dépannage ».

3. Conseils pour la Cuisson

DocFRE.030-0009 - Cooking tips - 90 induction generic Utilisation de votre cuisinière à induction Conseils généraux pour la cuisson au four Si vous n’avez jamais utilisé de cuisinière à induction, tenez compte des conseils suivants : Veillez à ce que les grilles soient toujours insérées à fond dans le four. Assurez-vous que les récipients de cuisson que vous possédez ou que vous achetez sont adaptés à la cuisson par induction. L’acier inoxydable, l’acier émaillé ou la fonte sont idéals. Vérifiez bien avant l’achat : les récipients de cuisson doivent avoir un fond magnétique. Placez les plaques de cuisson, plats à rôtir, etc., à niveau, au centre des grilles du four. Placez les autres plats au centre sur les grilles. Eloignez les plaques et les plats de cuisson des bords du four, afin de ne pas trop dorer les aliments. Pour dorer un plat uniformément, il est recommandé d’utiliser une plaque de cuisson de dimensions maximales de 340 mm x 340 mm pour le four gauche (four principal) et de 232 mm x 321 mm pour le four droit (four haut). Prenez le temps de vous familiariser avec la cuisson à induction qui, bien que douce, est une cuisson rapide et puissante. Lors du mijotage, vous remarquerez peut-être que le mijotage des liquides sembler cesser puis reprendre presque immédiatement. Ceci est tout à fait normal. Lorsque le four est en marche, NE LAISSEZ PAS la porte du four ouverte plus longtemps que nécessaire, afin de prévenir une surchauffe des boutons de commande. Vous pourrez entendre un léger bruit de vibration provenant des récipients pendant la cuisson à induction. Ici aussi, ceci est tout à fait normal et dépendra du type et de la forme des récipients utilisés.

Les éléments chauffants à induction s’allument et s’éteignent pendant la cuisson. Même si un foyer en marche semble s’éteindre et s’allumer, une chaleur constante continue d’être fournie au récipient de cuisson – ceci est tout à fait normal.

Conseils pour la cuisson avec minuterie

Si vous désirez cuire plusieurs plats simultanément, choisissez des plats nécessitant approximativement le même temps de cuisson. Cependant, la cuisson de certains plats peut être légèrement « ralentie » en utilisant des petits plats de cuisson et en les recouvrant d’une feuille de papier aluminium, ou « accélérée » en utilisant de plus petites quantités ou des plats de cuisson plus grands.

Evitez d’utiliser des aliments rapidement périssables (poisson, porc, etc.) si vous prévoyez une longue période d’attente, surtout par temps chaud.

Ne placez pas des aliments chauds dans le four qui sera utilisé avec la fonction minuterie.

N’utilisez pas un four déjà chaud avec la fonction minuterie.

N’utilisez pas la fonction minuterie avec un four si le four adjacent est déjà chaud. Décongelez complètement les volailles entières avant de les mettre au four. Assurez-vous que les viandes et volailles sont bien cuites avant de les servir.

Laissez toujours un « doigt de largeur » entre des plats placés sur une grille de four. Ceci afin de faciliter la circulation de chaleur autour des plats. Pour réduire les projections grasses lorsque vous ajoutez des légumes dans la graisse chaude autour d’un rôti, séchez soigneusement les légumes ou enduisez-les d’un peu d’huile à friture. Placez les plats susceptibles de bouillir et déborder pendant la cuisson sur une plaque de cuisson. Le four produit assez de chaleur pendant la cuisson pour réchauffer des assiettes placées dans l’enceinte du gril. Si vous souhaitez dorer un fond de tarte, préchauffez une plaque de cuisson pendant 15 minutes avant de placer le plat au centre de la plaque. Les panneaux internes autonettoyants (voir la section « Nettoyage de la cuisinière ») sont plus efficaces lorsqu’on évite les projections grasses. Couvrez la viande pendant la cuisson. Français

4. Cuisson de la table

DocFRE.031-0002 - Cooking table - electric & fan oven Les températures du four et les temps de cuisson sont fournis à titre indicatif uniquement. En fonction des goûts de chacun, les températures devront peut-être être modifiées dans un sens ou dans l'autre, pour obtenir les résultats que vous recherchez. Haut Dans un four ventilé les plats sont cuits à une température plus basse que dans un four traditionnel. Lorsque vous suivez une recette, réduisez la température indiquée de 10ºC et le temps de cuisson de 5-10 minutes. La température dans un four ventilé ne varie pas selon la position dans le four - vous pouvez donc utiliser n'importe quelle grille. Base Centre ArtNo.050-0007F Oven shelf positions (French) Position de grille

Température Four Conventionnel °C Position de grille Température Four Ventilé °C Temps de Cuisson Approximatif ArtNo.050-0013 Gas & electric cooking table Viande

30-35 minutes par 500g +30-35 minutes. Farci et roulé – Ajoutez

20-25 minutes par 500g +20-25 minutes.

Filet 15-20 minutes. Morceau entier 15-20 minutes par 500g.

Morceau entier 10 minutes par 500g +10 minutes.

Steaks selon l’épaisseur. Cake 100% fruits confits

45-50 minutes par 500g de pâte. Fruits 180mm

3,5 heures. Gâteau quatre quarts 180mm

20-30 minutes. Bœuf Agneau Porc Volaille Poulet Dinde Canard Plat braisé 140-150 approximativement 10 minutes/500g aux temps de cuisson ci-dessus ou 30-35 minutes par 500g +30-35 minutes. faites cuire à 200°C pendant 20 20-25 minutes par 500g +20-25 minutes. minutes, puis à 160°C pendant le reste de la cuisson. 35-40 minutes par 500g +35-40 minutes. 25-30 minutes par 500g +25-30 minutes. Volaille farcie – Cuisson à 200°C ou à 200°C pendant 20 minutes, puis à 15-20 minutes par 500g +15-20 minutes. 160°C pendant le reste de la 25-30 minutes par 500g +25-30 minutes. cuisson. Préemballée (fraîche ou congelée): 20 minutes par 500g +20 minutes. Suivre les temps de cuisson 25-30 minutes par 500g. indiqués sur l’emballage. Avant la cuisson, decongelez 20 minutes par 500g. completement les rotis et volailles 2-4 heures selon la recette. congeles. 20-25 minutes par 500g +20-25 minutes. Poisson Gâteau Desserts ArtNo.050-0005F - Electric dual oven cooking table French Tarte pâte brisée

15-20 minutes. Pâte feuilletée

20-40 minutes selon la taille. Meringues

2-2,5 heures selon la taille. Pain

5. Nettoyage de la Cuisinière

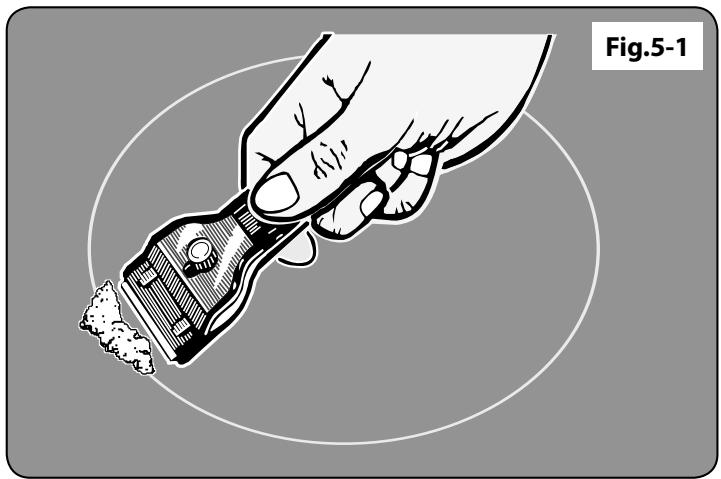

DocFRE.040-0002 - Cleaning - 90 induction GENERIC Informations Importantes Fig.5-1 Avant un nettoyage complet, mettez la cuisinière hors tension. Laissez-la refroidir. N’utilisez jamais de solvants pour peinture, de cristaux de soude, de nettoyants caustiques, de poudres biologiques, d’eau de Javel, de nettoyants chlorés, ni de produits abrasifs à gros grain ou de sel. Ne mélangez pas plusieurs produits nettoyants, car ils risquent de réagir entre eux et d’avoir des effets nocifs. Toutes les parties de la cuisinière peuvent être lavées à l’eau savonneuse chaude, mais veillez à prévenir toute infiltration d’eau dans l’appareil. ArtNo.312-0010 Cleaning; scraping the ceramic hob Nous avons développé une gamme de produits nettoyants qui permettent d’obtenir des résultats optimaux sans abimer les surfaces émaillées et peintes. Des informations complémentaires figurent dans la brochure Collection Ustensiles de cuisine [Cookware Collection] fournie avec votre cuisinière ou sur notre site Internet www.rangemaster.co.uk. N’oubliez pas de remettre sous tension et de régler de nouveau l’horloge avant d’utiliser la cuisinière. Table de Cuisson Entretien Quotidien Vérifiez tout d’abord que tous les indicateurs de chaleur résiduelle sont éteints et que la table de cuisson a refroidi. Appliquez une petite quantité de nettoyant semi-liquide pour surface vitrocéramique au centre de chaque zone à nettoyer. A l’aide de papier essuie-tout propre et humide, étalez le produit nettoyant sur la surface de cuisson. Pour finir, essuyez la surface avec du papier essuie-tout propre et sec. Nettoyage des Débordements En cas de déversement ou débordement accidentel pendant la cuisson, éteignez la cuisinière et essuyez autour de la zone chaude avec du papier essuie-tout propre. Si les aliments renversés (autres qu’une substance sucrée) se trouvent sur une zone chaude de la table de cuisson, attendez que celle-ci ait entièrement refroidi pour nettoyer et suivez les instructions ci-dessous (« Nettoyage des déversements brûlés »). En cas de fonte accidentelle d’un objet ou de déversement d’aliments à forte teneur en sucre (confiture, sauce tomate, jus de fruit, etc.), ENLEVEZ IMMEDIATEMENT les aliments déversés à l’aide d’un racloir à lame pendant que la table est encore chaude. IMPORTANT: Utilisez un gant isolant pour ne pas vous brûler. Raclez le plus gros des aliments déversés ou de toute matière qui aurait fondu sur la zone de cuisson et poussez-les vers une zone froide. Mettez ensuite la cuisinière sur la position Arrêt [OFF] et laissez-la refroidir avant de continuer le nettoyage. Lorsque la surface de cuisson a refroidie et que les indicateurs de chaleur résiduelle sont éteints, suivez la procédure de nettoyage quotidien décrite plus haut. Nettoyage des Déversements Brûlés Vérifiez que les indicateurs de chaleur résiduelle sont éteints et que la table de cuisson a refroidi. Retirez toute matière brûlée à l’aide d’un racloir à lame simple. Tenez le racloir à un angle d’environ 30° au-dessus de la surface et raclez pour éliminer les dépôts (Fig.5-1).

Français Lorsque le plus gros a été enlevé à l’aide du racloir, suivez la procédure de nettoyage quotidien décrite plus haut. Fig.5-2 Gril de retirer des composants du gril pour Avant les nettoyer, assurez-vous qu’ils ont refroidi ou protégez-vous avec des gants isolants. Lavez la lèchefrite et la grille à l’eau savonneuse chaude. Après les grillades de viandes ou d’aliments salissants, faites tremper dans l’évier, pendant quelques minutes, immédiatement après la cuisson. Les taches tenaces sur la grille peuvent être enlevées à l’aide d’une brosse en nylon. La lèchefrite peut aussi être lavée au lave-vaisselle. ArtNo.331-0001Grill pan pulled forwards ArtNo.331-0003 Grill frame out, no pan Retrait du Gril coulissant Procédez comme suit pour retirer la lèchefrite à des fins de nettoyage. Pour retirer le support de la lèchefrite, tirez la lèchefrite vers l’avant (Fig.5-2). Soulevez la lèchefrite du support. Le support est maintenu sur les glissières latérales par deux clips de chaque côté (Fig.5-3). Pour chaque côté, soutenez la glissière latérale d’une main et, de l’autre, soulevez le support pour le dégager des clips latéraux (Fig.5-4). Fig.5-3 Par sécurité, repoussez les glissières latérales dans l’enceinte du gril. Fig.5-4 Pour faciliter le nettoyage de l’enceinte du gril, vous pouvez retirer les glissières latérales en les décrochant des côtés de l’enceinte (Fig.5-5) et essuyer les côtés avec un chiffon doux imbibé de détergent doux. NE LAVEZ PAS les glissières latérales au lave-vaisselle. Après nettoyage, raccrochez les glissières latérales sur les côtés de l’enceinte du gril. Pour remonter le support, tirez les glissières latérales vers l’avant, et, pour chaque côté, soutenez la glissière et appuyez sur le support pour le réinsérer dans les glissières. Replacez la lèchefrite. Lors de la remise en place de la lèchefrite, assurez-vous que le bord large est à l’avant (Fig.5-6). ArtNo.331-0004 Removing the grill frame Fig.5-5 Panneau de Commande et Portes N’utilisez pas des produits nettoyants abrasifs, y compris des produits nettoyants semi-liquides, sur les surfaces en acier inoxydable brossé. Les meilleurs résultats s’obtiennent avec des détergents liquides. Le panneau et les boutons de commande doivent être nettoyés uniquement avec un chiffon doux imbibé d’eau savonneuse chaude. Veillez à prévenir toute infiltration d’eau dans l’appareil. ArtNo.331-0005 Removing the grill rail Après nettoyage, lustrez à l’aide d’un chiffon sec. Fig.5-6 ArtNo.331-0006 Grill pan plan

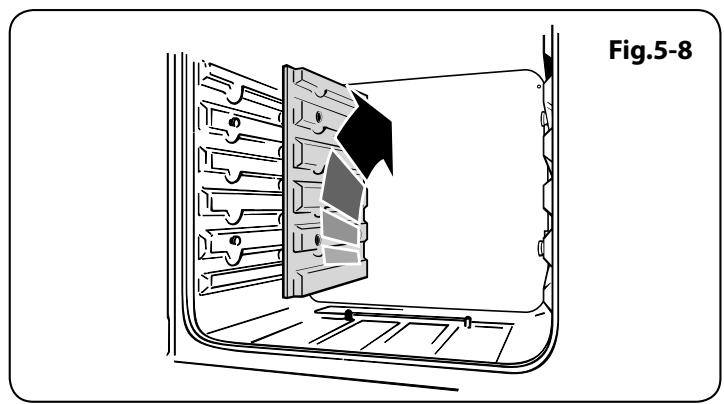

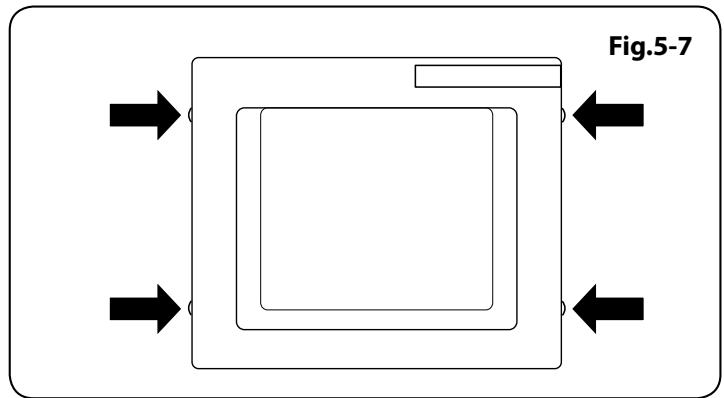

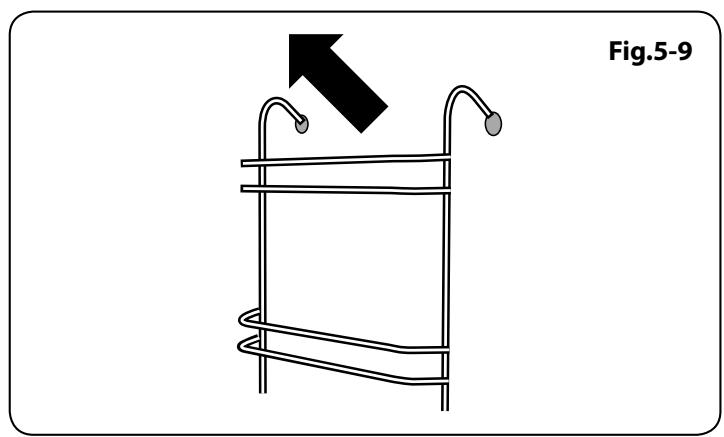

Français Fours Fig.5-7 Panneaux de porte vitrée Sur certains modèles, le panneau avant de la porte du four peut être retiré pour permettre le nettoyage des panneaux en verre. Avancez la cuisinière afin de pouvoir accéder aux parties latérales (veuillez lire la section « Déplacement de la cuisinière » des présentes instructions). Entrouvrez la porte du four et retirez les vis de fixation du panneau avant des côtés de la porte (deux de chaque côté) (Fig.5-7). ArtNo.320-0002a Proplus oven door side screws Soulevez le panneau de porte extérieur avec précaution. Vous pouvez à présent nettoyer la face intérieure des panneaux, en veillant à ne pas déplacer ni mouiller les joints d’étanchéité de la porte. Fig.5-8 Remarque : Si la porte est dotée d’un triple vitrage, les panneaux intérieurs sont fixés ensemble et ne doivent pas séparés. Après nettoyage, reposez le panneau de porte extérieur avec précaution et replacez les vis de fixation. PAS de produits nettoyants décapants N’UTILISEZ et abrasifs ni de racloirs métalliques acérés pour nettoyer la surface en verre de la porte du four, afin de prévenir tout risque de rayures et de fissures du verre. ArtNo.320-0008 Removing the oven lining Fig.5-9 Four Principal Le four principal est doté de panneaux amovibles à revêtement émaillé qui sont partiellement autonettoyants. Ceci n’empêche pas complètement la formation de taches sur le revêtement, mais réduit le nettoyage manuel nécessaire. ArtNo.320-0022 Tall oven side support Le nettoyage automatique des panneaux est plus efficace à une température supérieure à 200°C. Si, en général, vous utilisez le four à des températures inférieures, retirez occasionnellement les panneaux et essuyez-les avec un chiffon non pelucheux imbibé d’eau savonneuse chaude. Séchez et replacez les panneaux dans le four chauffé à 200°C pendant environ une heure. Ceci assurera un bon fonctionnement des panneaux autonettoyants. N’utilisez pas de paille de fer ou tout autre matériau susceptible de rayer la surface. Dépose des panneaux internes du four principal Certains panneaux internes de four sont amovibles afin de permettre leur nettoyage. Retirez d’abord les grilles du four. Chaque panneau latéral est maintenu en place par quatre vis de fixation. Les panneaux peuvent être retirés sans avoir à enlever les vis. Soulevez chaque panneau latéral pour le décrocher des vis (Fig.5-8). Tirez-le ensuite vers l’avant. Après retrait des panneaux internes, vous pouvez nettoyer l’intérieur émaillé du four. Four Haut Pour nettoyer les parois du four, retirez les grilles, décrochez et retirez les supports latéraux (Fig.5-9).

Français Tableau Nettoyage Les produits nettoyants indiqués sont en vente dans les supermarchés ou les magasins d’accessoires électriques. Pour les surfaces émaillées, utilisez un produit nettoyant recommandé pour l’émail vitrifié. Un nettoyage régulier est recommandé. Pour faciliter le nettoyage, essuyez les taches immédiatement. Pour éviter les projections grasses dans le four, recouvrez les rôtis de papier aluminium ou utilisez un sac de cuisson. Enduisez les légumes de matière grasse avant de les placer autour de la viande. Table de cuisson Composant Finition Méthode de nettoyage recommandée Surface de la table de cuisson Email ou acier inoxydable Plaques électriques étanches Fonte Table de cuisson céramique/ induction Plaque à griller (selon les modèles) Verre trempé Eau savonneuse chaude, chiffon doux. Frottez doucement avec un tampon à récurer en nylon pour éliminer les taches tenaces. Nettoyez la rouille et les résidus alimentaires à l’aide d’un tampon à récurer en paille de fer savonneux en frottant dans le sens du grain. Rincez et laissez sécher. Utilisez un produit rénovateur pour plaques de cuisson (en vente dans les magasins d’accessoires électriques) pour rénover la couleur et protéger les plaques. Eau savonneuse chaude, nettoyant crème/tampon à récurer si nécessaire. Zone de réchauffage (selon les modèles) Verre trempé Surface antiadhésive Laissez refroidir. Lavez à l’eau savonneuse chaude. N’utilisez pas de produits nettoyants/tampons abrasifs. Lave-vaisselle. Eau savonneuse chaude, nettoyant crème/tampon à récurer si nécessaire. Extérieur de la cuisinière Composant Finition Méthode de nettoyage recommandée Porte, pourtour de porte et extérieur du tiroir de rangement Email ou peinture Acier inoxydable Eau savonneuse chaude, chiffon doux. Frottez doucement les tâches tenaces avec un détergent liquide. Chiffon multi-usages en microfibre (supermarché) Côtés et plinthe Surface peinte Eau savonneuse chaude, chiffon doux. Dosseret / Grille arrière Email ou acier inoxydable Panneau de commande Peinture, émail ou acier inoxydable Plastique / chrome ou cuivre / laiton laqué Laiton Eau savonneuse chaude, chiffon doux. Nettoyez soigneusement avec un produit nettoyant semi-liquide, si nécessaire. Eau savonneuse tiède. N’utilisez pas de produits nettoyants abrasifs sur les caractères. Eau savonneuse tiède, chiffon doux. Boutons de commande/poignées et garnitures Vitre de porte de four / Couvercle en verre Verre trempé Produit de polissage pour laiton (supermarché). Eau savonneuse chaude, nettoyant crème/tampon à récurer si nécessaire. Four et Gril Composant Finition Méthode de nettoyage recommandée Parois, sole et voûte du four – PAS les Email PANNEAUX AUTONETTOYANTS (voir ci-dessous) Tout produit nettoyant pour four utilisable avec l’émail. Panneaux autonettoyants de four (selon les modèles) Email spécial partiellement autonettoyant Grilles de four, Handyrack, grille de lèchefrite, Handygrill Lèchefrite/Plat à viande (selon les modèles) Chrome Cette surface est autonettoyante à 200ºC ou plus; vous pouvez également retirer les panneaux et les nettoyer à l’eau savonneuse chaude et avec une brosse en nylon. Tout produit nettoyant pour four utilisable avec le chrome. Tampon à récurer savonneux. Lave-vaisselle. Eau savonneuse chaude. Tampon à récurer savonneux. Lave-vaisselle.

ATTENTION : PRODUITS NETTOYANTS CORROSIFS/

CAUSTIQUES POUR FOURS : SUIVEZ LES INSTRUCTIONS DU FABRICANT. Evitez tout contact avec les éléments du four. Email

DocFre.050-0001 - Troubleshooting - Induction GENERIC NE PAS faire effectuer de modifications ou de réparations de la table de cuisson par des personnes non qualifiées. N’essayez pas de réparer la table de cuisson; vous risquez de vous blesser et d’endommager la table. Faites effectuer la réparation par une personne compétente. Une fissure est visible sur la surface de la table de cuisson Remarque : La table de cuisson à induction est dotée d’un système de diagnostic automatique et peut afficher ces diagnostics sur l’affichage des commandes de la table. Des codes d’erreur peuvent être affichés dans le cas d’un fonctionnement défectueux de la table de cuisson. La table de cuisson est rayée Mettez immédiatement la cuisinière hors tension et faites-la réparer. N’utilisez pas la cuisinière tant qu’elle n’a pas été réparée. Utilisez toujours les méthodes de nettoyage recommandées dans les présentes instructions, et veillez à utiliser des récipients de cuisson à fond lisse et propre. Les traces laissées par les dépôts minéraux dus à l’eau et aux aliments, peuvent être éliminés à l’aide d’un produit nettoyant semi-liquide. Il n’est pas toujours possible d’éliminer les toutes petites rayures, mais celles-ci s’estomperont à la longue après plusieurs nettoyages. Les informations ci-dessous pourront vous être utiles pour remédier au problème en cas d’affichage d’un code d’erreur ou de fonctionnement défectueux de la cuisinière. Le ventilateur du four est bruyant Affichage du code d’erreur E2 Le bruit du ventilateur peut changer pendant le chauffage du four – ceci est tout à fait normal. L’unité électronique est trop chaude. Vérifiez l’installation de la cuisinière, pour vous assurer que la ventilation en place est suffisante. Dans des cas extrêmes, ce code d’erreur peut être affiché si un récipient de cuisson continue de fonctionner à sec après ébullition. En cas de doute, veuillez contacter votre installateur ou un réparateur qualifié. Le gril ne cuit pas correctement Utilisez-vous la lèchefrite et la grille fournies avec la cuisinière ? Utilisez-vous la lèchefrite sur les glissières et non pas directement sur la surface inférieure de l’enceinte du gril ? La lèchefrite est-elle insérée à fond jusqu’à la butée arrière ? Absence d’affichage Surtension ou absence de tension d’alimentation de la cuisinière. En cas de doute, veuillez contacter votre installateur ou un réparateur qualifié. Les boutons de commande deviennent chauds lorsque j’utilise le four ou le gril. Comment faire pour empêcher cela ? Ceci est dû à la chaleur provenant du four ou du gril. Ne laissez pas la porte du four ouverte. Affichage du code d’erreur ERxx ou Ex L’appareil présente un problème technique interne qui ne peut pas être rectifié par l’utilisateur. Veuillez contacter votre installateur ou un réparateur qualifié. Lorsque vous utilisez le gril, assurez-vous que la lèchefrite du gril est bien insérée jusqu’à la butée arrière. Laissez toujours la porte de l’enceinte du gril ouverte pendant l’utilisation du gril. Le fusible saute ou le disjoncteur différentiel est déclenché fréquemment Veuillez contacter votre installateur ou un réparateur qualifié. En cas de problème concernant l’installation, si mon installateur d’origine ne peut pas venir résoudre le problème, à qui incombent les frais ? La table de cuisson ne se met pas en marche C’est à vous qu’incombent ces frais. Les sociétés d’entretien factureront leurs interventions si elles réparent une installation effectuée par votre installateur d’origine. Il est de votre intérêt de contacter votre installateur d’origine. Votre système électrique domestique a-t-il fait sauter un fusible ou déclenché un disjoncteur différentiel ? La table de cuisson a-t-elle été connectée correctement à l’alimentation secteur ? La fonction verrouillage sécurité enfants a-t-elle été activée ? Voir la section Verrouillage sécurité enfants pour plus d’informations sur cette fonction. Panne de courant En cas de panne de courant, n’oubliez pas de régler de nouveau l’horloge pour permettre le fonctionnement automatique du four. La table de cuisson à induction est bruyante Lors de l’utilisation de la table de cuisson à induction, un « bruit » peut être audible au niveau des foyers. Ceci est normal et peut être plus audible dans le cas d’une cuisson aux puissances maximales ou de l’utilisation simultanée des cinq foyers. Le type de récipient de cuisson peut aussi contribuer à ce « bruit ».

Français Les aliments cuisent trop lentement, trop rapidement, ou brûlent Fig.6-1 Les temps de cuisson peuvent être différents de ceux de votre ancien four. ArtNo.324-0005 Oven light bulb Vérifiez que vous utilisez les températures et positions de grilles de four recommandées. Les températures du four et les temps de cuisson sont fournis à titre indicatif uniquement. Fig.6-2 En fonction des goûts de chacun, les températures devront peut-être être modifiées dans un sens ou dans l’autre, pour obtenir les résultats que vous recherchez. La cuisson au four n’est pas uniforme ArtNo.324-0007 Unscrewing the bulb cover N’utilisez pas de plat ou de plaque de cuisson de dimensions supérieures à celles indiquées dans la section « Conseils généraux pour la cuisson au four ». Dans le cas d’un grand plat, vous devrez peut-être le tourner pendant la cuisson. Si vous utilisez deux grilles, vérifiez qu’il y a assez de place pour permettre à la chaleur de circuler. Lorsque vous insérez une plaque de cuisson dans le four, veillez à la placer au centre de la grille. Vérifiez que le joint d’étanchéité de la porte n’est pas endommagé et que le loquet de porte est réglé de façon à ce que la porte soit bien appuyée contre le joint. Un récipient d’eau placé sur la grille doit avoir une profondeur uniforme. (S’il est plus profond à l’arrière, par exemple, l’arrière de la cuisinière doit être levé ou l’avant de la cuisinière abaissé). Si la cuisinière n’est pas à niveau, demandez à votre fournisseur de la mettre à niveau. Le four ne s’allume pas lorsqu’il est mis en marche manuellement L’appareil est-il sous tension ? L’horloge est-elle éclairée ? Si ce n’est pas le cas, l’alimentation électrique est peut-être défectueuse. Le sectionneur de l’alimentation électrique de la cuisinière est-il sur la position Marche ? L’heure a-t-elle été réglée ? Le symbole clé () s’affiche-t-il pour indiquer le verrouillage du four ? Reportez-vous à la section « Horloge » des présentes instructions pour un complément d’informations sur la fonction de verrouillage. Le four ne s’allume pas avec la mise en marche automatique Le bouton de commande du four a-t-il été laissé par erreur sur ARRET (OFF) ? Four est-il verrouillé (voir cidessus) ?

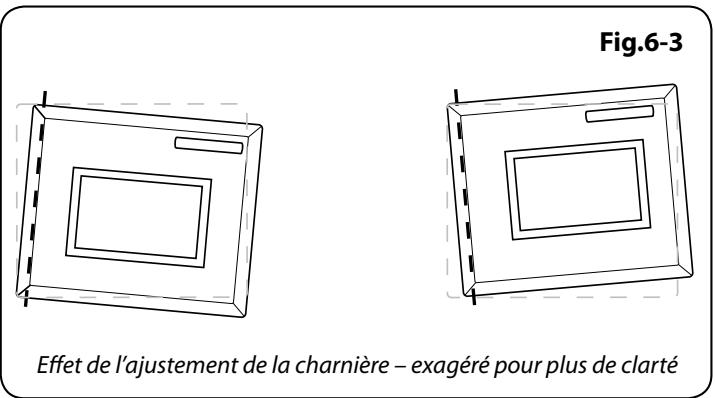

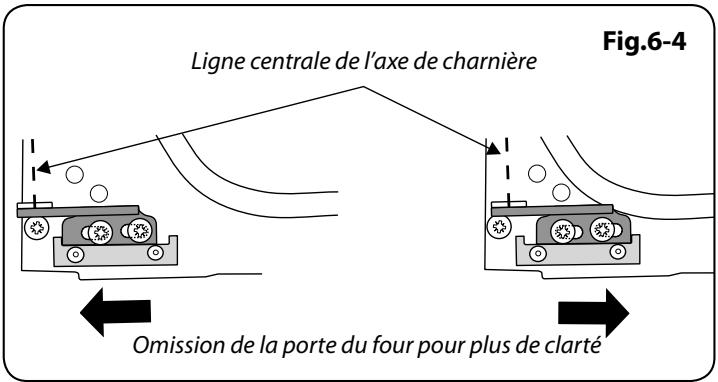

Français Avec le temps, la température du four de la cuisinière devient plus chaude Fig.6-3 Si le fait de mettre le bouton de réglage sur une température inférieure n’a pas eu d’effet ou a eu un effet temporaire, vous devrez peut-être remplacer le thermostat. Cette intervention doit être effectuée par un spécialiste de l’entretien. ArtNo.320-0006 Oven door hinge adjustment 1 L’éclairage du four ne fonctionne pas L’ampoule a probablement grillé. Vous pouvez acheter une ampoule de rechange (non couverte par la garantie) dans un magasin d’accessoires électriques. Demandez une ampoule à culot vissable Edison 15 W 240 V, POUR FOURS. Cette ampoule doit pouvoir résister à une température de 300 °C (Fig. 6-1). Effet de l’ajustement de la charnière – exagéré pour plus de clarté Ligne centrale de l’axe de charnière Avant de retirer l’ampoule usagée, mettez la cuisinière hors tension et assurez-vous que le four a refroidi. Ouvrez la porte du four et retirez les grilles du four. Dévissez le couvercle de l’ampoule en tournant en sens antihoraire (il peut être très difficile à dévisser) (Fig. 6-2). ArtNo.320-0007 Oven door hinge adjustment 2 Omission de la porte du four pour plus de clarté Dévissez l’ampoule en tournant en sens antihoraire, en vous protégeant les mains avec un gant pour ne pas vous blesser. Vissez l’ampoule de rechange, puis revissez le couvercle de l’ampoule. Remettez l’appareil sous tension et contrôlez le fonctionnement de l’éclairage. La porte du four est alignée mal La charnière inférieure de la porte peut être ajustée afin de modifier l’angle de la porte (Fig. 6-3). Desserrez les vis de fixation de la charnière inférieure, et utilisez le cran et un tournevis à lame plate pour changer la position de la charnière et la régler (Fig. 6-4). Resserrez les vis de la charnière.

8. Schémas de câblage

Tableau de distribution

Commande avant gauche

Commande arrière gauche

Commande avant droite

Commande arrière droite

Blanc CU1 Unité de commande double gauche (esclave)

Jaune CU2 Unité de commande centrale (esclave) g/y Vert / jaune CU3 Unité de commande double droite (maître)

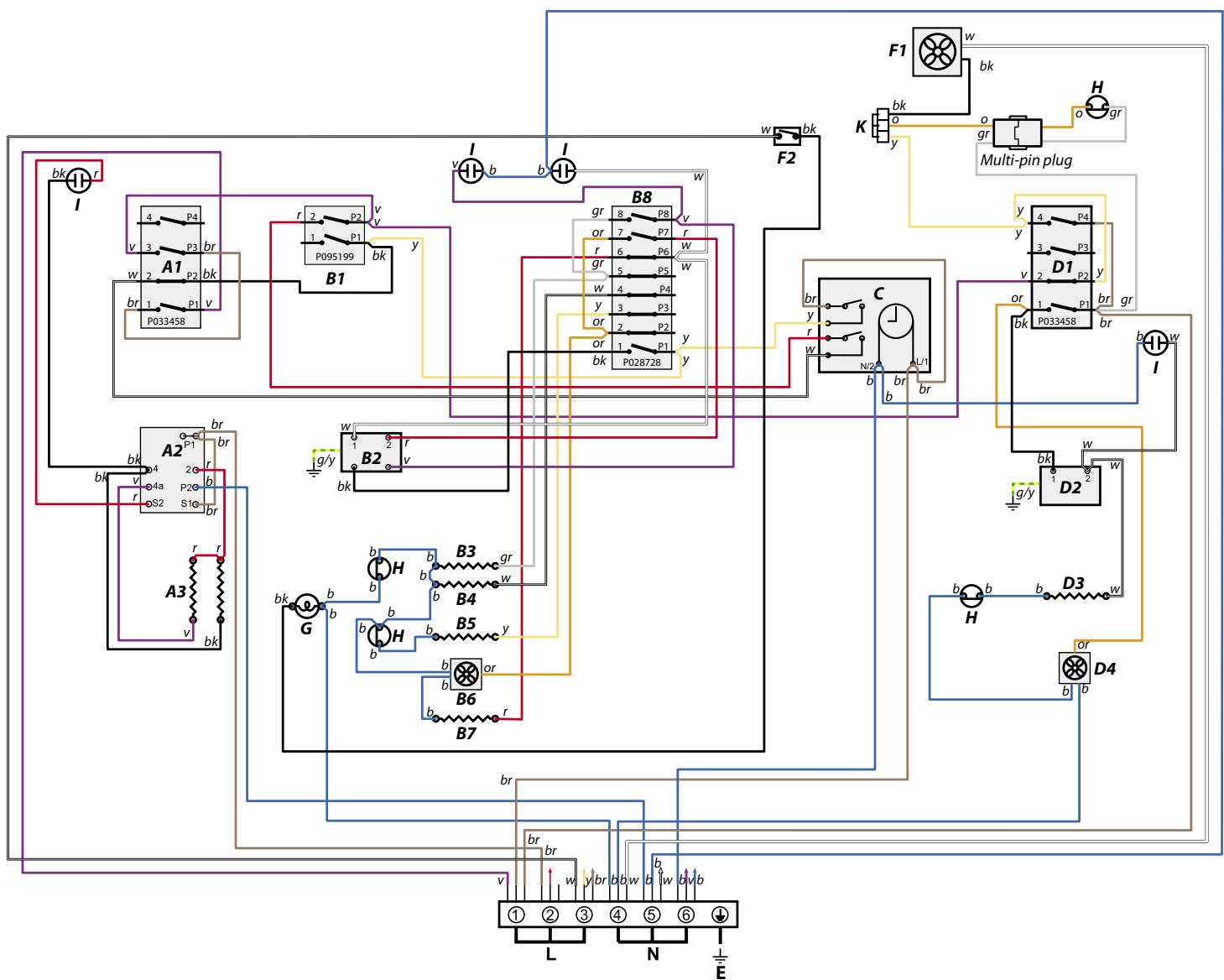

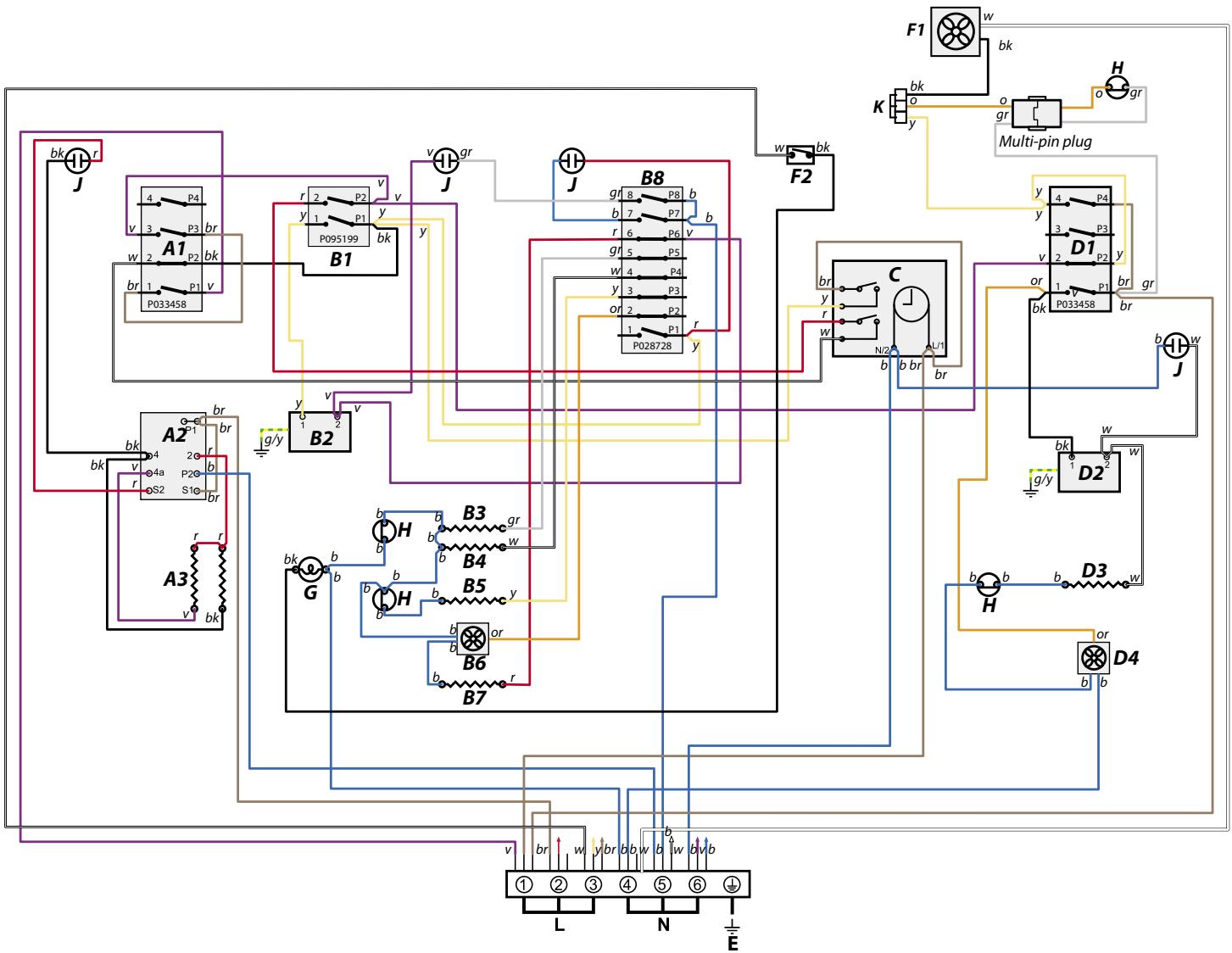

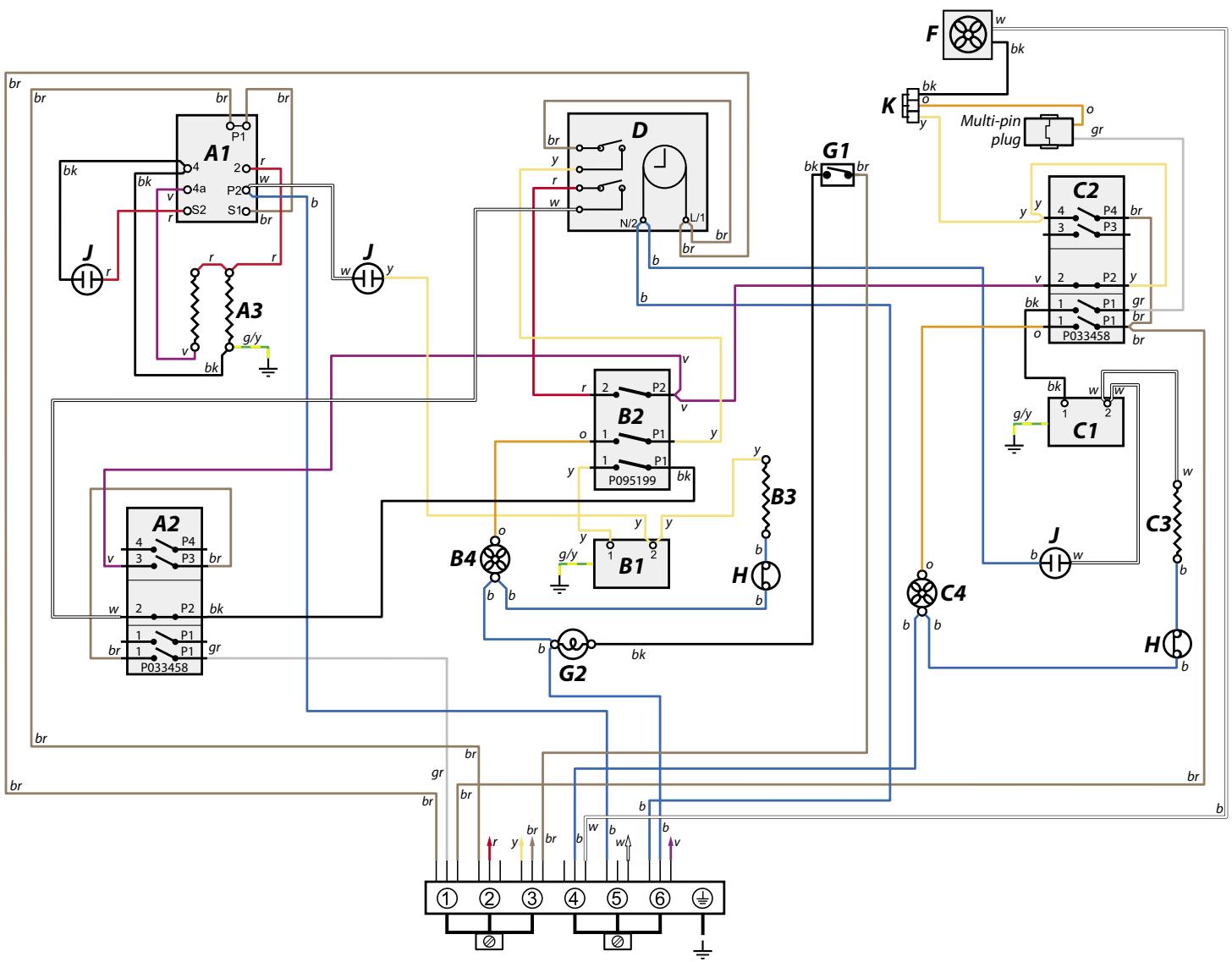

Français Schéma de câblage: Four de ventilator

Légende Les raccords indiqués sur la schéma de câblage sont pour une alimentation monophasée. Les capacities nominales sont pour 230V 50Hz. Code Elément Code Elément Code Couleur

Régulateur de puissance de gril

Elément de four droit

Interrupteur avant de gril

Ventilateur de four droit

Thermostat de four gauche

Ventilateur de refroidissement

Interrupteur avant de four gauche

Interrupteur d’éclairage de four

Elément de four gauche

Ventilateur du four gauche

Protecteur thermique

Thermostat de four droit

Interrupteur avant de four droit

Gris Français Schéma de câblage: Four Multifonction (Elan)

Légende Les raccords indiqués sur la schéma de câblage sont pour une alimentation monophasée. Les capacities nominales sont pour 230V 50Hz. Code Elément Code Elément Code Couleur

Interrupteur avant de gril

Interrupteur avant de Multifontions

Régulateur de puissance de gril

Interrupteur avant de four droit

Interrupteur avant de four gauche

Thermostat de four droit

Thermostat de four gauche

Elément de four droit

Elément supérieur de four gauche (Paire extérieure)

Ventilateur de four droit

Ventilateur de refroidissement

Elément supérieur de four gauche (Paire intérieure)

Interrupteur d’éclairage de four

Elément centre de four gauche

Ventilateur du four gauche

Protecteur thermique

Elément intérieur de four gauche

Français Schéma de câblage: Four Multifonction (Classic Deluxe)

Légende Les raccords indiqués sur la schéma de câblage sont pour une alimentation monophasée. Les capacities nominales sont pour 230V 50Hz. Code Elément Code Elément Code Couleur

Interrupteur avant de gril

Interrupteur avant de Multifontions

Régulateur de puissance de gril

Interrupteur avant de four droit

Interrupteur avant de four gauche

Thermostat de four droit

Thermostat de four gauche

Elément de four droit

Elément supérieur de four gauche (Paire extérieure)

Ventilateur de four droit

Ventilateur de refroidissement

Elément supérieur de four gauche (Paire intérieure)

Interrupteur d’éclairage de four

Elément centre de four gauche

Ventilateur du four gauche

Protecteur thermique

Elément intérieur de four gauche

DocFRE.100-0001 - Technical data - 90 induction - GENERIC A L’INTENTION DE L’INSTALLATEUR: Veuillez remettre les présente instructions à l’utilsateur. EMPLACEMENT DE BADGE TECHNIQUE: Arrière de la cuisinière, badge auxiliaire de numéro de série sous l’ouverture de la porte du four. Raccordments Electricité

Dimensions Hauteur hor tout minimum 905mm Largeur hors tout maximum 932mm 900mm Profondeur hors tout 602 (pour panneau y compris le dosseret); 610mm (au-dessus du table de cuisson) Voir “Positionnement de la cuisinière. Puissances

Four principal Fours Catégorie d’efficacité énergétique : Sur une échelle de A (plus efficace) à G (moins efficace) Consommation d’énergie basée sur une charge standard (avec Réponse Rapide) Convection 2.5kW 3.7kW 2.5kW

2.3kW Charge électrique totale maximale à 230 V Variante de four de ventilateur : 17.1kW (total approximatif comprenant éclairages de fours, ventilateur de four, etc.) Variante de four multifonction : 17.1kW (total approximatif comprenant éclairages de fours, ventilateur de four, etc.) Variante de four multifonction (avec Réponse Rapide) : 18.3kW (total approximatif comprenant éclairages de fours, ventilateur de four, etc.)
