| Type de produit | Hotte aspirante |
| Marque | HOTPOINT-ARISTON |
| Modèle | HDF 9 F IX/HA |
| Alimentation électrique | 220-240 V ~ 50/60 Hz (vérifier l'étiquette) |
| Puissance d'aspiration | 3 vitesses (1, 2, 3) |
| Éclairage | 2 lampes halogènes 20 W max, type GU4, 12 V, diamètre 35 mm, angle 30°, dichroïque |
| Filtre anti-graisse | Métallique, lavable (au lave-vaisselle ou à la main) |
| Filtre à charbon actif | Optionnel, pour version recyclage, à remplacer tous les 4 mois maximum |
| Distance minimale d'installation | 50 cm au-dessus d'une cuisson électrique, 65 cm au-dessus d'une cuisson à gaz ou mixte |
| Type d'évacuation | Aspirante (évacuation extérieure) ou filtrante (recyclage) |
| Diamètre de sortie d'air | Sortie supérieure B (tuyau non fourni) |
| Matériau | Inox (IX) |
| Nettoyage | Extérieur et intérieur : chiffon humide avec alcool dénaturé ou détergent neutre ; éviter les abrasifs |
| Fréquence de nettoyage du filtre anti-graisse | Tous les mois |
| Sécurité | Ne jamais faire flamber d'aliments sous la hotte ; surveiller les fritures ; ne pas expulser l'air dans un conduit de fumée d'appareils non électriques ; prévoir une aération suffisante du local |
| Débranchement avant entretien | Obligatoire |
| Réparabilité | Contacter le service après-vente en cas de dysfonctionnement persistant ; ampoules remplaçables par l'utilisateur |
| Accessoires fournis | Chevilles, vis, schéma de perçage ; déflecteur pour version filtrante (selon modèle) |
FOIRE AUX QUESTIONS - HDF 9 F IX/HA HOTPOINT-ARISTON
Questions des utilisateurs sur HDF 9 F IX/HA HOTPOINT-ARISTON
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Hotte aspirante au format PDF gratuitement ! Retrouvez votre notice HDF 9 F IX/HA - HOTPOINT-ARISTON et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil HDF 9 F IX/HA de la marque HOTPOINT-ARISTON.
MODE D'EMPLOI HDF 9 F IX/HA HOTPOINT-ARISTON
Consulter les dessins de la première page avec les références alphabétiques que l'on retrouvera dans le texte explicatif. Suivre strictement les instructions de cette notice. Le constructeur décline toute responsabilité pour tous les inconvénients, dommages ou incendies provoqués à l'appareil et dus à la non-observation des instructions de la présente notice.
Si vous possédez un plan de cuisson entièrement électrique, la hotte doit être installée à une distance de 50 cm, de 65 cm dans le cas d'un plan de cuisson mixte ou à gaz.
Si la notice d'installation des foyers à gaz préconise une distance plus grande, veuillez en tenir compte.
La hotte est équipée d'une sortie de l'air supérieure B pour l'évacuation des fumées vers l'extérieur (Version aspirante - tuyau d'évacuation et colliers de fixation non fournis).
Dans l'éventualité où il ne serait pas possible d'évacuer les fumées et les vapeurs de cuisson vers l'extérieur, il est possible d'utiliser la hotte dans la version filtrante, en effectuant le montage d'un filtre à charbon actif et d'un déflecteur F sur le support (bride) G ; les fumées et les vapeurs sont recyclées à travers le grillage supérieur H, au moyen d'un tuyau d'évacuation connecté à la sortie d'air supérieur B et à la bague de connexion montée sur le déflecteur F (tuyau d'évacuation et colliers de fixation non fournis).
Les modèles sans moteur d'aspiration fonctionnent uniquement dans la version aspirante et ils doivent être connectés à une unité périphérique d'aspiration (non fournie).
Installation - fig. 5
Informations préliminaires pour l'installation de la hotte : Débrancher la hotte, en intervenant sur le tableau électrique général domestique, pendant les phases de branchement électrique.
La hotte est équipée de chevilles de fixation convenant à la plupart des parois/plafonds. Il est cependant nécessaire de s'adresser à un technicien qualifié afin de s'assurer que le matériel est approprié au type de paroi/plafond. Le paroi/plafond doit être suffisamment solide pour supporter le poids de la hotte.
La où il est prévu, enlever les panneaux ramasse-graisse.
Retirer le/s filtre/s anti-graisse.

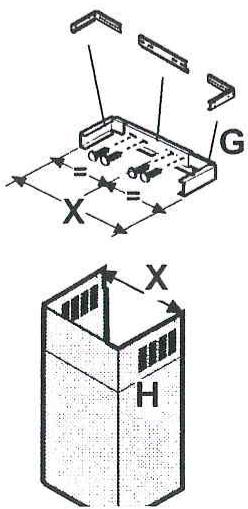

Les trois parties doivent être fixées entre elles avec 4 vis, l'extension du support est réglable et doit correspondre à la largeur interne de la cheminée téléscopique.
Assembler le déflecteur (seulement au cas où un déflecteur composé de trois parties serait fourni - le déflecteur doit être utilisé uniquement dans la version filtrante)
Les trois parties doivent être fixées entre elles avec 2 vis, l'extension du déflecteur est réglable et doit correspondre à la largeur du support cheminée auquel il sera ensuite fixé.
Poser le groupe d'aspiration sur un plan puis enfiler sur celui-ci la partie inférieure de la hotte.
Effectuer les branchements électriques entre les deux parties.
Fixer définitivement la hotte au groupe d'aspiration à l'aide des vis (Fig. 4)
- Au moyen d'un crayon, tracer une ligne sur la paroi, jusqu'au plafond, en correspondance de la ligne médiane afin de faciliter les opérations d'installation.
- Appliquer le schéma de perçage contre la paroi : la ligne médiane verticale imprimée sur le schéma de perçage devra correspondre à la ligne médiane dessinée sur le mur. Le bord inférieur du schéma de perçage devra également correspondre au bord inférieur de la hotte : il faut tenir compte du fait que, après avoir terminé l'installation, le côté inférieur de la hotte doit se couvrir à 50 cm. au moins de distance par rapport au plan de cuisson, en cas de fourneaux électriques, et à 65 cm. en cas de fourneaux à gaz ou mixtes.
- Poser la bride de support sur le schéma de perçage, en le faisant coincider avec le rectangle hachuré, marquer les deux trous externes puis enceindre les trous, retirer le schéma de perçage, insérer 2 chevilles pour le mur et fixer la bride de support de la hotte à l'aide de 2 vis de 5 × 45 ~mm.
- Suspendre la hotte sur la bride.
- Régler la distance de la hotte par rapport à la paroi.
- Régler la position horizontale de la hotte.
- À partir de l'intérieur du groupe d'aspiration, à l'aide d'un crayon, marquer le trou pour la fixation définitive de la hotte (deux points de fixation sont nécessaires pour la fixation définitive).
- Retirer la hotte de la bride.
- Percer un trou en correspondance du point marqué (Ø 8 mm. - voir opération 7).
- Insérer 2 chevilles à mur.
- Appliquer la bride de support des cheminées „G" contre la paroi qui touche le plafond ; utiliser la bride de support en tant que schéma de perçage (le petit œillet obtenu sur le support doit coincider avec la ligne précédemment tracée sur le mur - opération 1) puis marquer 2 trous à l'aide d'un crayon, percer les trous ( 8mm), insérer les deux chevilles.
- Fixer la bride de support des cheminées contre la paroi, à l'aide de deux vis de 5x45 mm.
- Accrocher la hotte sur la bride inférieure.
- Fixer définitivement la hotte contre la paroi (ABSOLUMENT NECESSAIRE)
- Effectuer la connexion entre le tuyau (tuyau et colliers de fixation non fournis, à acheter séparément) pour l'évacuation des fumées et la bague de connexion qui se trouve au-dessus de l'unité moteur d'aspiration. L'autre extrémité du tuyau devra être connectée à un dispositif d'évacuation des fumées vers l'extérieur, en cas d'emploi de la hotte dans la version aspirante. Si l'on souhaite utiliser la hotte dans la version filtrante, fixer à la bride de support des cheminées G le déflecteur F et effectuer la connexion entre l'autre extrémité du tuyau et la bague de connexion qui se trouve sur le déflecteur F.
- Effectuer le branchement électrique.
- Appliquer les cheminées et fixer ces dernières en haut à l'aide de 2 vis (17a) sur le support des cheminées „G" (17b).
- Faire glisser la section inférieure de la cheminée pour couvrir totalement le groupe d'aspiration, jusqu'à ce qu'elle soit insérée dans son logement sur la hotte.
- Fixer la section inférieure de la cheminée avec 2 vis. Remonter le/s filtre/s anti-graisse (et où il est prévu les panneaux ramasse-graisse), puis contrôler le fonctionnement parfait de la hotte.
Branchement électrique
La tension du réseau doit correspondre à la tension indiquée sur l'étiquette des caractéristiques située dans la hotte. Si la hotte est fournie avec une fiche, la raccorder à une prise accessible conforme aux normes en vigueur. Si la hotte est fournie sans fiche (branchement direct sur le réseau), la raccorder à un interrupteur bipolaire normalisé ayant une distance des contacts supérieure à 3 mm (accessible).
Description de la hotte - fig. 1
1 Panneau de contrôle 2 Filtre anti-graisse 3 Lampe 4 Écran vapeurs 5 Cheminée télescopique 6 Sortie de l'air (uniquement pour emploi dans la version filtrante)
Fonctionnement
- touche ON/OFF éclairage
- Touche OFF/ON aspiration et sélection puissance d'aspiration 1
- sélection puissance d'aspiration 2
- sélection puissance d'aspiration 3
Utiliser la puissance d'aspiration maximum en cas de concentration très importante des vapeurs de cuisson. Nous conseillons d'allumer le dispositif d'aspiration 5 minutes avant de commencer la cuisson et de le faire fonctionner encore pendant 15 minutes environ après avoir terminé la cuisson.
Si la hotte ne fonctionne pas correctement, débranchez la prise pendant environ 5 secondes, puis rebranchez-la. Si le problème persiste, contactez le service de réparation compétent.
Entretien
Veillez à débrancher la hotte du réseau électrique avant toute intervention sur celle-ci.
Nettoyage de la hotte
La hotte doit être régulièrement nettoyée à l’intérieur et à l’extérieur. Pour le nettoyage, utiliser un chiffon humide imbibé d'alcool dénaturé ou de détergents liquides neutres. Eviter d'utiliser des produits abrasifs.
Attention: Le non-respect des règles de nettoyage de la hotte, de la substitution et du nettoyage des filtres comporte des risques d'incendie. Nous recommandons donc vivement de respecter ces instructions.
Filtre anti-gras
Le filtre doit être nettoyé une fois par mois, avec des détergents non agressifs, à la main ou dans le lave-vaiselle à faibles températures et cycle rapide.
Le lavage du filtre anti-graisse métallique au lave-vaisse peut en provoquer la décoloration. Toutefois, les caractéristiques de filtration ne seront en aucun cas modifiées.
Pour démonter le filtre anti-graisse, tirer la poignée de décrochage à dessort (f1-f2) - (Fig. 1).
Filtre à charbon actif (uniquement pour version recyclage)
Retient les odeurs désagréables de cuisson.
La saturation du charbon actif se constate après un emploi plus ou moins long, selon le type de cuisinière et de régularité du nettoyage du filtre à graisses. En tout cas, il est nécessaire de changer le filtre après, au maximum, quatre mois.
Il ne peut pas être nettoyé ou régénéré.
Démontage
Enlever le filtre en tournant les attaches (g) qui le fixent à la hotte.
Montage
Placer le filtre d'abord postérieurement et puis antérieurement en le fixant à sa position à l'aide des deux attaches (g) - Fig. 2.
Attention!
Mettez la hotte hors tension.
Avant de toucher les ampoules, assurez-vous qu'elles soient complètement refroidies.
Remplacez l’ampoule déficiente par une ampoule du même type et de même caractéristique (20W max GU4 - 12 V - Ø 35mm - 30° - Dichroic).
Dans l'éventualité où l'éclairage ne devrait pas fonctionner, vérifier si les lampes ont été introduites correctement dans leur logement, avant de contacter le service après-vente.
Attention
Ne jamais utiliser la hotte sans avoir installé correctement la grille! L'air aspiré ne doit pas être expulsé dans un conduit utilisé pour l'échappement des fumées d'appareils alimentés avec une énergie autre que l'énergie électrique. Il faut prévoir une bonne aération du local lorsque l'on utilise simultanément une hotte et des appareils alimentés avec une autre énergie que l'électricité. Il est strictement défendu de faire flamber des aliments sous la hotte. Tout flamme sous la hotte peut endommager les filtres et causer un incendie. La friture doit être surveillée pour éviter que l'huile surchauffée ne s'enflamme. Pour des raisons techniques et de sécurité veuillez suivre scrupuleusement les réglementations locales relatives à l'évacuation des fumées.
