FOIRE AUX QUESTIONS - RLS4T620FSA SAMSUNG

Comment réinitialiser le SAMSUNG RLS4T620FSA ?

Pour réinitialiser le SAMSUNG RLS4T620FSA, appuyez sur le bouton de réinitialisation situé à l'arrière de l'appareil pendant environ 10 secondes jusqu'à ce que les voyants clignotent.

Que faire si l'appareil ne s'allume pas ?

Vérifiez que l'appareil est correctement branché et que la prise fonctionne. Si l'appareil ne s'allume toujours pas, essayez de le brancher sur une autre prise.

Comment nettoyer le filtre du SAMSUNG RLS4T620FSA ?

Pour nettoyer le filtre, retirez-le de l'appareil, rincez-le à l'eau tiède et laissez-le sécher complètement avant de le remettre en place.

L'appareil fait un bruit étrange, que faire ?

Un bruit étrange peut indiquer un objet bloqué dans le ventilateur. Vérifiez l'intérieur de l'appareil et retirez tout objet étranger. Si le bruit persiste, contactez le service client.

Comment régler la température sur le SAMSUNG RLS4T620FSA ?

Pour régler la température, utilisez le panneau de commande situé à l'avant de l'appareil. Appuyez sur les boutons '+' ou '-' pour augmenter ou diminuer la température souhaitée.

Quelle est la capacité de stockage de l'appareil ?

Le SAMSUNG RLS4T620FSA a une capacité de stockage de 620 litres.

Comment savoir si l'appareil est en mode éco ?

Lorsque l'appareil est en mode éco, un indicateur lumineux s'allume sur le panneau de commande. Vérifiez le manuel d'utilisation pour plus de détails.

Comment résoudre les problèmes de connectivité Wi-Fi ?

Assurez-vous que le Wi-Fi est activé sur l'appareil et que vous êtes à portée de votre routeur. Essayez de redémarrer l'appareil et le routeur si nécessaire.

Que faire si l'écran affiche un code d'erreur ?

Consultez le manuel d'utilisation pour identifier la signification du code d'erreur. Si le problème persiste, contactez le service client pour obtenir de l'aide.

MODE D'EMPLOI RLS4T620FSA SAMSUNG

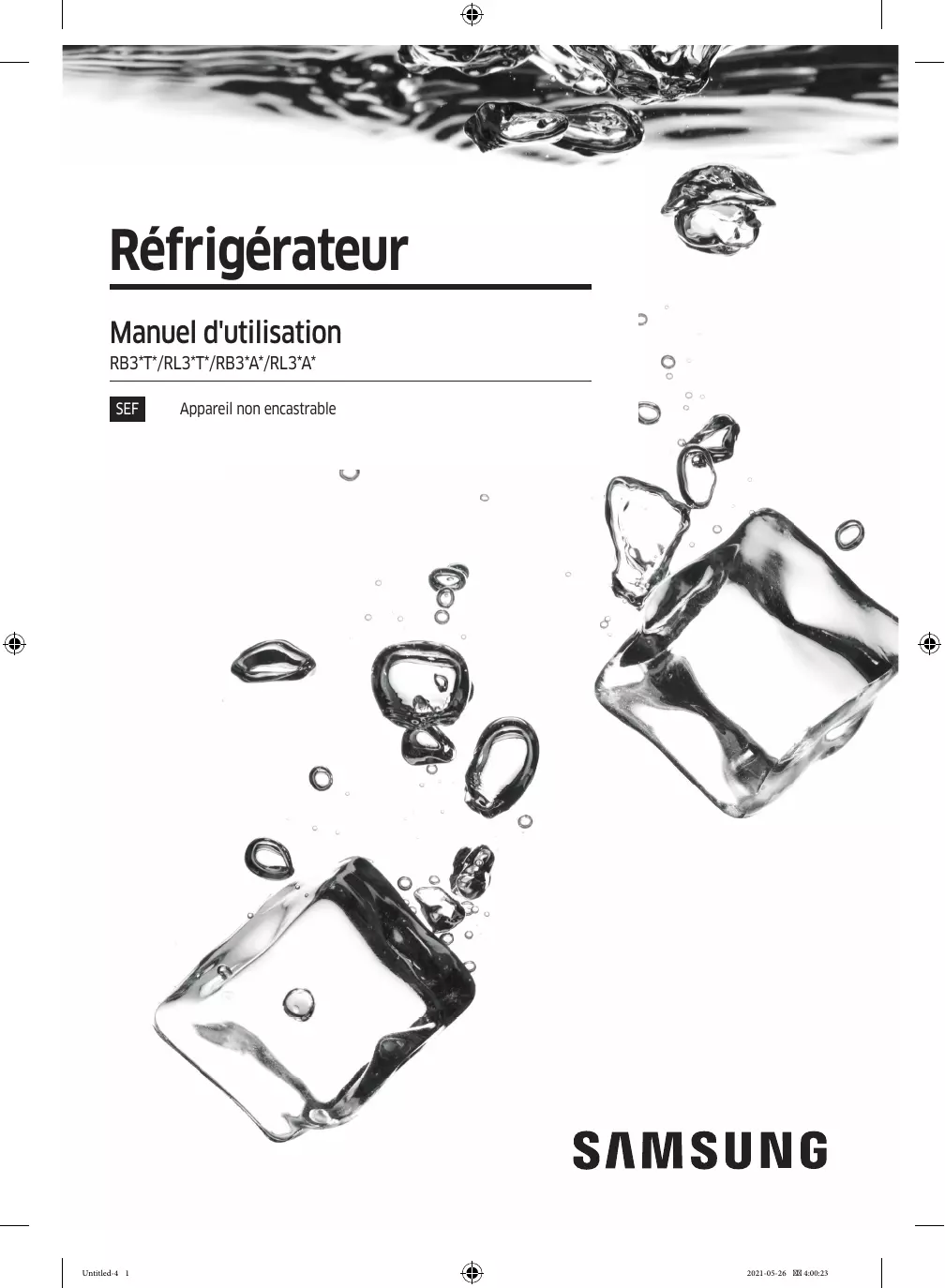

Manuel d'utilisation

RB3*T/RL3*T/ RB3^^ / RL3^^

SEF

Appareil non encasable

SAMSUNG

Sommaire

Consignes de sécurité 3

Ce que vous doivent regardier concernant les consignes de sécurité 3

Consignes et symboles de sécurité importants : 6

Mesures importantes de sécurité 7

Symboles d'advertisement importants concernant le transport et le lieu d'installation de l'appareil © 11

Avertissements importants concernant l'installation 12

Consignes d'installation 16

Avertissements importants concernant l'utilisation 17

Consignes d'utilisation 23

Consignes de nettoyage 27

Avertissements importants concernant la mise au rebut 29

Conseils complémentaires pour une utilisation appropriée 30

Instructions concerning la riglementation DEEE 32

Installation 33

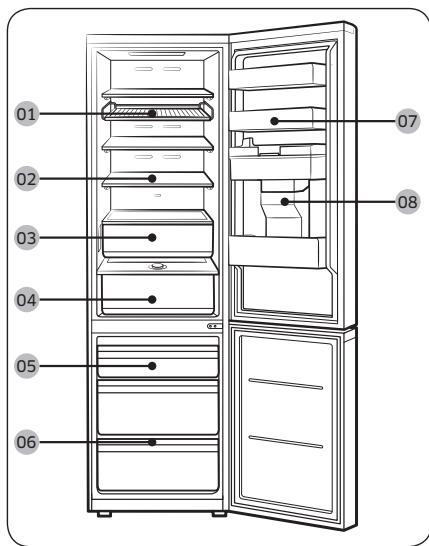

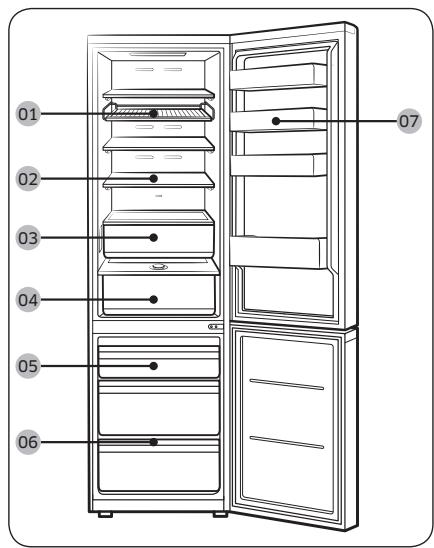

Présentation rapide du réfrigérateur 33

Installation etape par etape 34

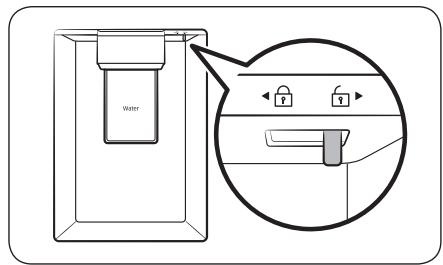

Opérations 40

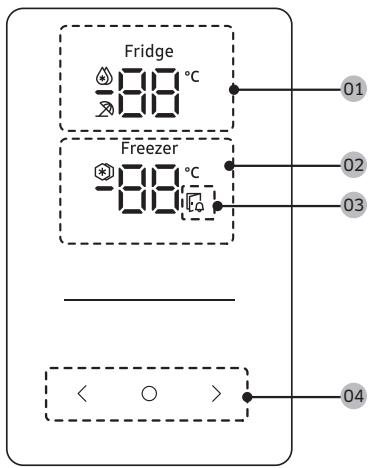

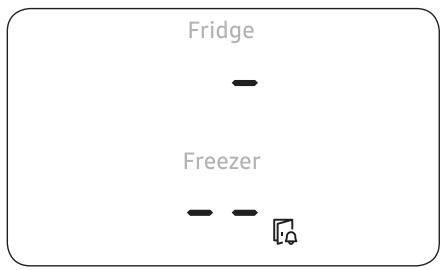

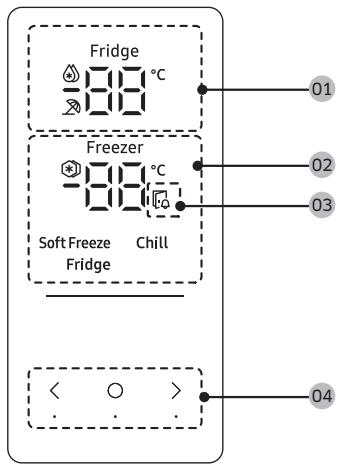

Panneau de commande 40

Fonctions speciales 43

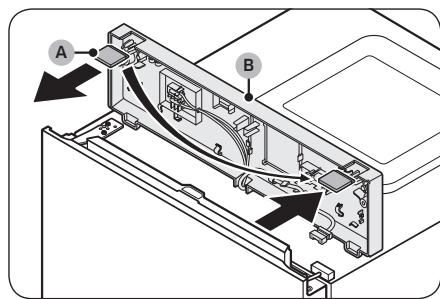

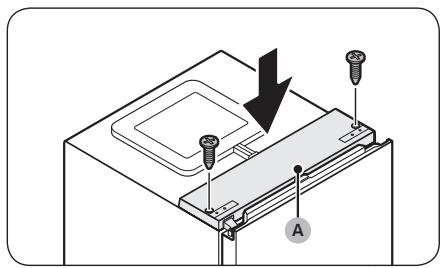

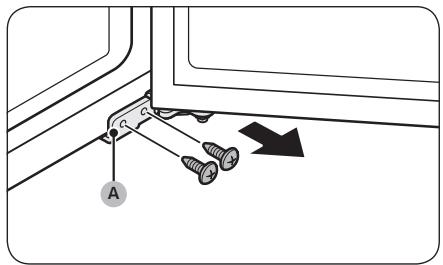

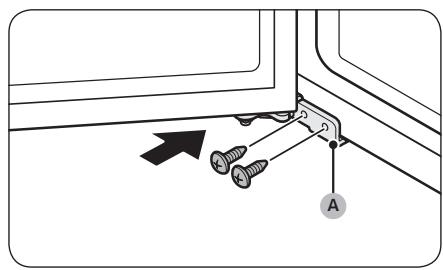

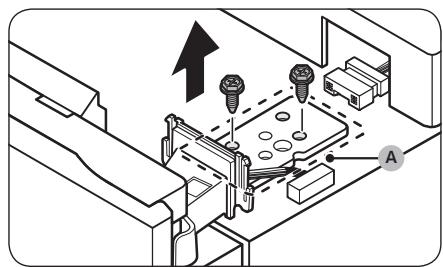

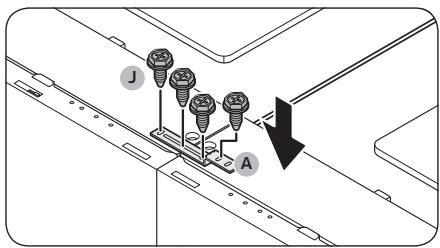

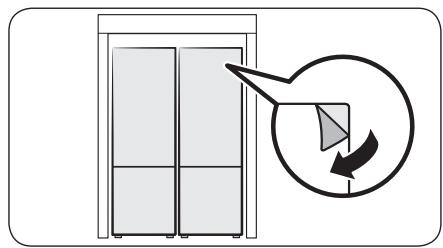

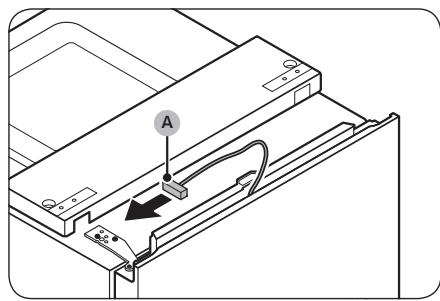

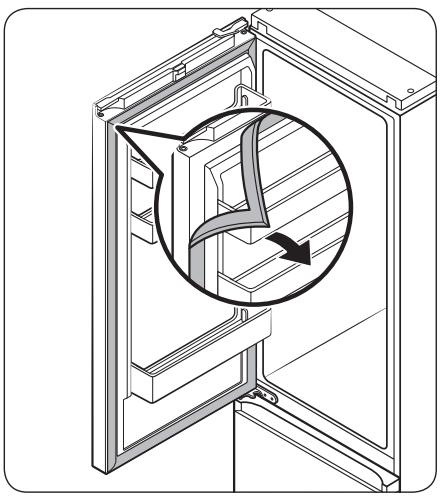

Maintenance 47

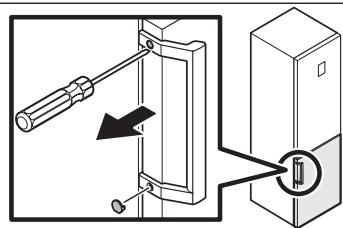

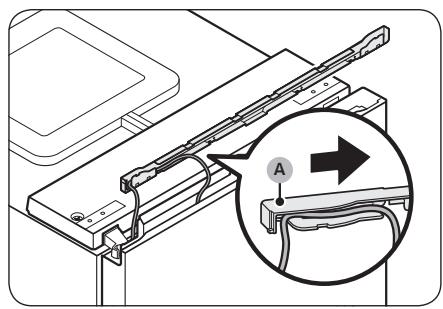

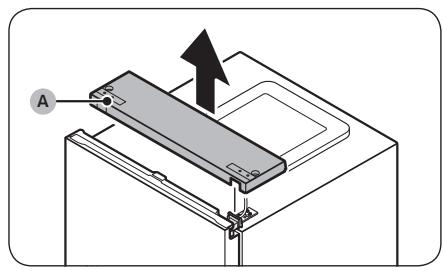

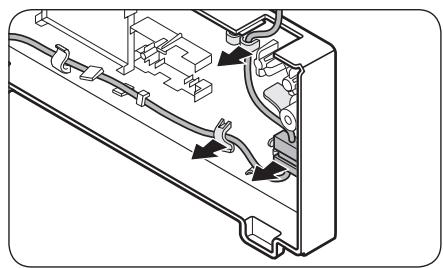

Inversion de la position de la poignée de la porte (pour les modèles équipés de poignées barres) 47

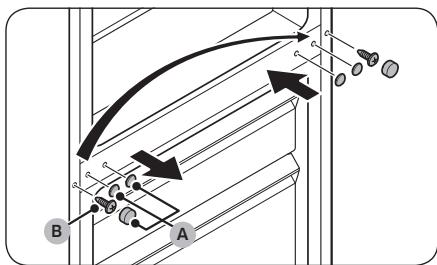

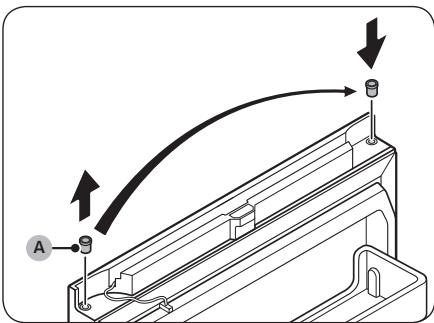

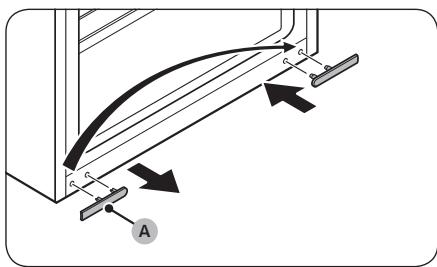

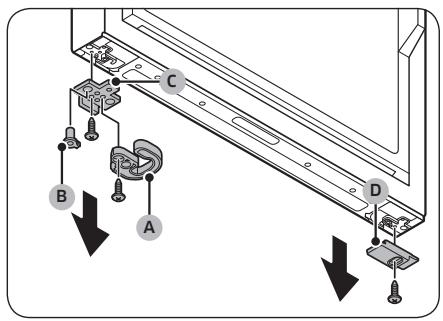

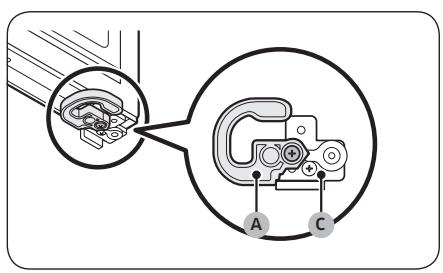

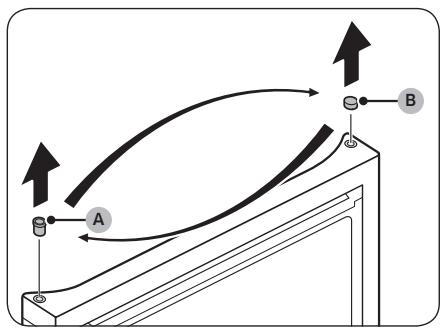

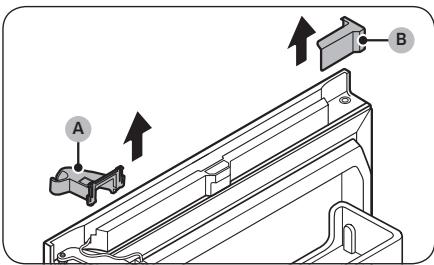

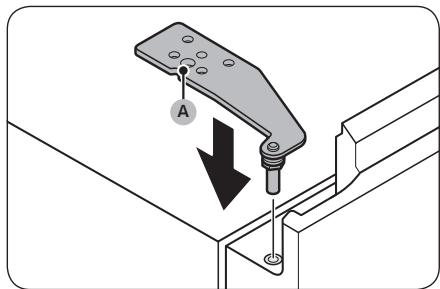

Inversion de la porte (modèlees applicables uniquement) 48

Utilisation et entretien 62

Nettoyage 64

Remplacement 65

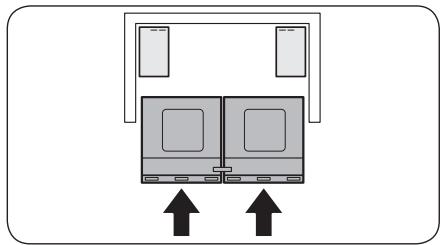

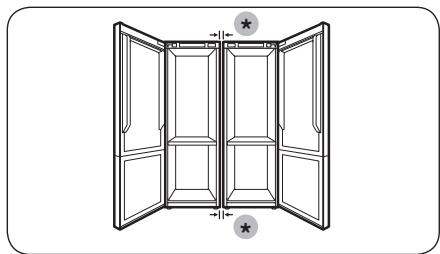

Installation en duo (modèles applicables uniquement) 66

Dépannage 73

Généralités 73

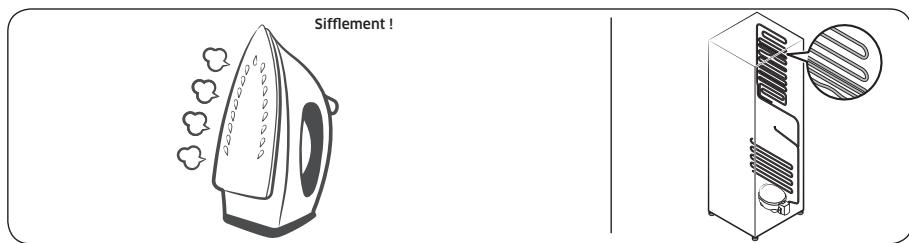

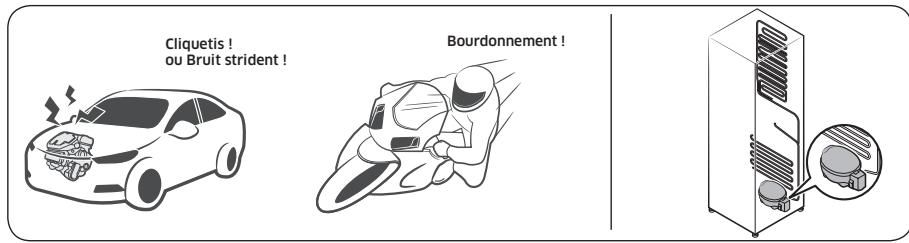

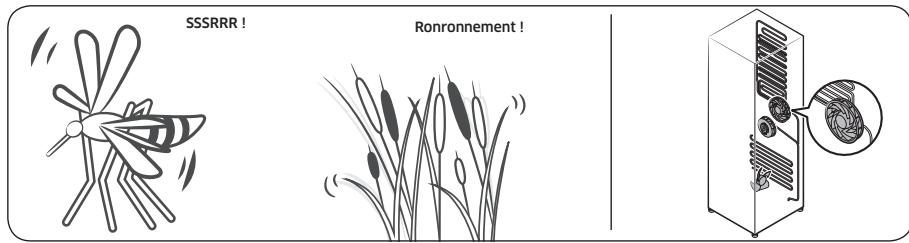

Entendez-vous dessons anormaux provenant du réfrigérateur? 75

Annexe 77

Consignes de sécurité 77

Instructions d'installation 77

Consignes relatives à la température 78

Informations du modele et commande de pieces de rechange 81

2 Français

Consignes de sécurité

Avant d'utiliser votre nouveau réfrigérateur Samsung, veuillez tire attentivement ce manuel afin de vous assurer que vous savez comment utiliser de manière sure et efficace ses différentes fonctions et fonctionnalités.

Ce que vous doivent savoir concernant les consignes de sécurité

• Les averissements et les consignes importantes de sécurité contenus dans ce manuel ne prétendent pas couvrir toutes les situations susceptibles de se produit. Il est de votre responsabilité de faire preuve de bon sens et de prudence lors de l'installation, de l'entretien et du fonctionnement de l'appareil.
• Les consignes d'utilisation suivantes concernent plusieurs modèles ; il est donc possible que les caractéristiques de votre réfrigérateur soient légèrement différentes de celles spécifiées dans ce manuel et que certains symboles d'advertisement ne s'appliquent pas. Pour toute question ou doute, contactez votre centre de service le plus proche ou recherche de l'aide et des informations en ligne sur www.samsung.com.
• Le gaz réfrigérant utilisé est le R-600a ou R-134a. Vérifiez le gaz réfrigérant utilisé dans votre apparéil sur l'étiquette du compresseur située à l'arrière de l' apparéil ou sur l'étiquette signalétique située à l'intérieur du réfrigerateur. Lorsque ce produit contient du gaz inflammable (gaz réfrigérant R-600a), veuillez contacter les autorités locales pour obtenir des renseignements sur la mise au rebut en toute sécurité de votre apparéil.

Consignes de sécurité

• Afin d'éviter la création d'un mélange gaz-air inflatable lorsqu'une fuite se produit dans le circuit frigorifique, la taille de la piece dans laquelle l'appareil peut être installé dépend de la quantité de gaz réfrigérant utilisée.
• Ne démarrez jamais un apparéil qui présente des signes d'endommagement. En cas de doutes, contactez votre revendeur. Lapiece doit avoir un volume de 1m^3 pour chaque 8 g de gaz réfrigérant R-600a à l'intérieur de l' apparéil.

La quantité de gaz réfrigérant que votre apparéil peut contenir est indiquée sur la plaque signalétique située à l'intérieur de l' apparéil.

• Le gaz réfrigérant qui pourrait s'échapper des tuyaux risquérer de s'enflammer ou de provoquer des lésions oculaires. En cas de fuite de réfrigérant au niveau des tuyaux, n'approche pas de flamme nuè, éloignez tout object inflammable de l'appareil et aéréz immédiatement lapiece.

• Le non-respect de cette consigne risquérait de provoquer un incendie ou une explosion.

• Pour éviter de contaminer les aliments, veuillez respecter les instructions suivantes :

• Ouvrir la portependant de longues périodes peut entraîner une hausse considérable de la température dans les compartments de l'appareil.

• Nettoyez régulièrement les surfaces pouvant entraire en contact avec des alimentents et les systèmes de vidange accessibles.

• Nettoyez les réservoirs d'eau s'ils n'ont pas eté utilisés depuis 48 h ; rincez le système d'eau relié à une source d'alimentation en eau si vous n'avez pas tiré d'eau depuis 5 jours.

• Placez la viande crue et le poisson dans des recipients adaptés à l'intérieur du réfrigérateur afin qu'ils n'entrent pas en contact avec d'autres alimentés ou qu'ils ne gouttent pas dessus.
• Les compartments à deux étoiles pour alimentés surgelés sont adaptés pour stocker des-aliments pré-congeles, pour ranger ou faire de la glace et pour créé des glaçons.
• Les compartments à une, deux et trois étoiles ne sont pas adaptés pour congeler des alimentés frais.
• Si l'appareil de réfrigération est laissé vide pendant de longues périodes, mettez-le hors tension, faites-le dégeler, nettoyez-le, laissez-le sécher et maintenez la porte ouverte afin d'éviter que des moisissures ne se développement à l'intérieur de l'appareil.

Consignes de sécurité

Consignes et symboles de sécurité importants :

Veuillez suivre toutes les consignes de sécurité indiquées dans ce manuel. Ce manuel utilise les symboles de sécurité suivants.

AVERTISSEMENT

Pratiques inadaptées ou dangereuses susceptibles de cause des blessures graves, voire mortelles, et des dommages matériels.

ATTENTION

Pratiques inadaptées ou dangereuses susceptibles de cause des blessures graves et/ou des dommages matériels.

REMARQUE

Informations utiles qui aident l'utilisateur à comprendre ou à utiliser au moins son réfrigérateur.

Ces symboles d'avertissement ont pour but déviter tout risque de blessure pour vous ou d'autres personnes.

Respectez-les en toutes circonstances.

Lisez attentivement la presente section et conservez le manuel en lieu sur afin de pouvoir vous y reporter ultérieurement.

Mesures importantes de sécurité

Avertissement ; risque d'incendie / matières inflammables

AVERTISSEMENT

• Lorsque vous positionnez l'appareil, assurez-vous que le cordon d'alimentation n'est ni endommagé, ni coince.
• Ne placez pas plusieurs prises portables ou alimentations électriques portables à l'arrière de l'appareil.

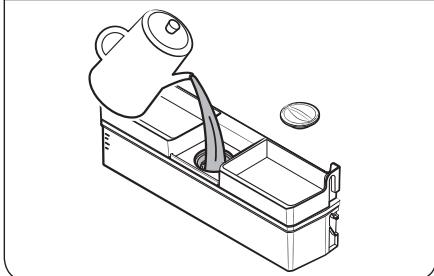

• Remplissez l'appareil d'eau potable uniquement.
  Raccordez-le à une source d'eau potable uniquement.
• N'obstruez pas les ouvertures de ventilation à l'intérieur du réfrigérateur ou de la structure encastrée.
• N'utilisez pas d'appareil mécanique ni de dispositif susceptible d'accélérer le processus de décongélation, autres que ceux recommendés par le fabricant.
• N'endommagez pas le circuit frigorifique.
• N'utilisez pas d'appareils électriques à l'intérieur des compartments de stockage des alimentés de l'appareil, sauf si cela est recommendé par le fabricant.
• Cet apparéil n'est pas conçu pour être utilisé par des personnes (y compris des enfants) ayant des capacité physiques, sensorielles ou mentales réduites, ou ayant un manque d'expérience et de connaissances, à moins qu'elles soient surveillées ou qu'elles aient reçu les instructions nécessaires concernant l'utilisation de cet apparéil de la part d'une personne responsable de leur sécurité.

Consignes de sécurité

• Cet apparéil n'est pas destiné à être utilisé par des enfants de moins de 8 ans ou des personnes ayant des capacité physiques, sensorielles ou mentales réduites, ou un manque d'expérience et de connaissances, à moins qu'elles soient surveillées ou qu'elles aient reçu les instructions nécessaires concernant l'utilisation en toute sécurité de cet apparéil et qu'elles comprendrent les risques impliqués. Les enfants ne doivent pas jouer avec l' apparéil. Le nettoyage et la maintenance de l' apparéil ne doit pas être effectuels par des enfants sans surveillance. Les enfants de 3 à 8 ans sont autorisés à charger et décharger les apparéils de réfrigération.
• Si le cordon d'alimentation est endommagé, il doit être remplace par le fabricant, son fournisseur de service ou toute autre personne aux qualifications similaires afin d'éviter tout risque.

• La prise de courant doit être facilement accessible de sorte que vous puissiez rapidement débrancher l'appareil de l'alimentation en cas d'urgence.

• Elle doit se situer en dehors de la zone arrêté de l'appareil.

• Dans cet apparéil, ne stockez pas de substances explosives telles que des aérosols avec un propulseur inflammable.

• Si l'appareil est équipé d'ampoules DEL, ne démontez pas vous-même les caches d'ampoules et les ampoules.

• Contactez un centre de service Samsung.

• Utilisez uniquement les ampoules DEL fournies par le fabricant ou son réparateur/agréé.

• Pour une utilisation optimale de l'énergie, veuillez laisser tous les accessoires internes tels que les paniers, les tiroirs, les clayettes sur leur position indiquée par le fabricant.

• Pour optimiser la consommation d'énergie de cet apparéil, laissez l'ensemble des clayettes, tiroirs et bacs dans leur position d'origine.

Mesures pour réduire la consommation d'énergie

• Installez l'appareil dans une piece sèche et fraîche, correctement ventilée.

• Vérifiez qu'il n'est pas exposé à la lumière directe du soleil et ne le placez jamais à proximité d'une source de chaleur (un radiateur par exemple).

• Pour obtenir une meilleure efficacité énergétique, il est conseillé de ne pas bloquer les orifices de ventilation ou les grilles de l'appareil.

• Laissez refroidir les alimentents chauds avant de les placer à l'intérieur de l'appareil.
• Placez les aliments surgelés dans le réfrigérateur pour les laisser décongeler. Les aliments surgelés peuvent ainsi servir à refroidir les aliments stockés dans le réfrigérateur.
• Veiliez à refermer la porte rapidement lorsque vous mettez des alimentés dans le réfrigérateur ou lorsque vous les en sortez.
• Ceci permet de réduire la formation de glace à l'intérieur du congealateur.

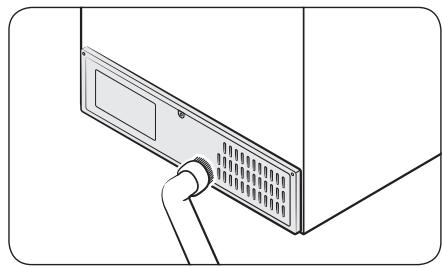

• Nettoyez régulierement l'arrière de votre réfrigérateur. La poussière augmente sa consommation d'énergie.
• Ne baissez pas inutillement la température interieure.

Consignes de sécurité

• Vérifiez que le système d'évacuation de l'air à la base et à l'arrière du réfrigérateur n'est pas obstrué. Ne recouvre pas les ouvertures de ventilation.

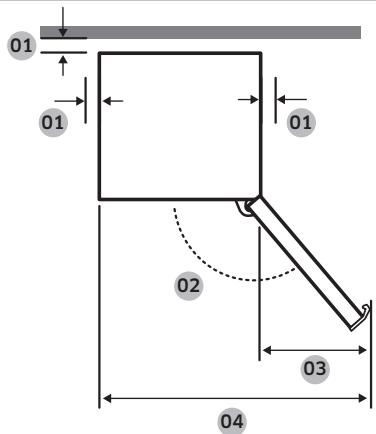

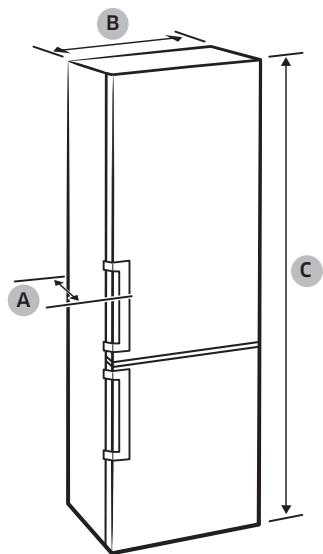

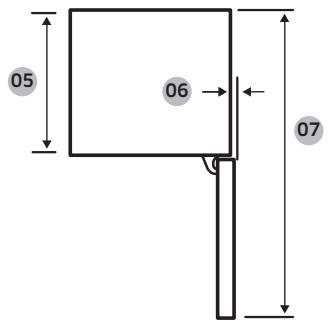

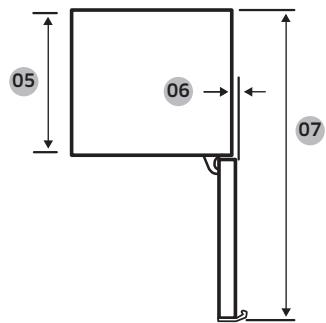

• Laissez un espace suffisant tout autour de l'appareil (à droite, à gauche, à l'arrière et au-dessus) au moment de l'installation. Ceci vous permettra de réduire sa consommation d'énergie et ainsi vos factures.

• Nous recommendons le dégagement suivant :

• À droite, à gauche et à l'arrière : plus de 50 mm

• Au-dessus : plus de 100 mm

Cet apparéil est destiné à être utilisé dans les applications domestiques et similaires telles que :

• les zones de cuisine pour le personnel de magasins, de bureaux et d'autres environnementés de travail ;
• les fermes et clients d'hôts, moteliers et autres environnementés de type résidentiel ;
• les environnements de type « chambres d'hôtes » ;
• les applications de restauration et similaires sans vente au détail.

Symboles d'advertisement importants concernant le transport et le lieu d'installation de l'appareil

AVERTISSEMENT

• Veillez à ce qu'aucune piece du circuit frigorifique ne soit endommagée pendant le transport ou l'skeleton de l'appareil.

• Risque d'incendie ou de lésions oculaires en cas de fuite de réfrigérant. En cas de fuite, n'approche pas de flamme neue ou de matière potentiellement inflammable et aéréz la piece pendant plusieurs minutes.

• Cet apparéil contient une faible quantité de réfrigérant isobutane (R-600a), un gaz naturel représentant une compatibilité ecologique élevée, mais qui est aussi un combustible. Veillez à ce qu'aucune piece du circuit frigorifique ne soit endommagée pendant le transport ou l'installation de l' apparéil.

Consignes de sécurité

Avertissements importants concernant l'installation

AVERTISSEMENT

• N'installez pas le réfrigérateur dans un lieu humide ou dans un lieu où il est susceptible d'être en contact avec de l'eau.

• Une dépréciation de l'isolement sur des composants électriques est susceptible de provoquer une électrocution ou un incendie.

• N'installez pas le réfrigérateur dans un endroit exposé à la lumière directe du soleil ou à proximité d'une cuisinière, d'un apparéil de chauffage ou d'autres apparéils.

• Ne branchez pas plusieurs apparéils sur la même multiprise. Le réfrigérateur doit toujours être branché sur une prise électrique indépendante dotée d'une tension nominale correspondant à cette figurant sur la plaque signalétique du réfrigérateur.

• Vous obtiendrez de plusieurs résultats et évitezégressément une surcharge des circuits électriques du domicile (risque d'incendie dû à une surchauffe des câbles).

• Ne branche pas la fiche d'alimentation dans une prise murale mal fixée.

• Cela risquerait d'entrainer une électrocution ou un incendie.
• N'utilisez pas de cordon d'alimentation craquelé ou endommagé sur sa longueur ou à l'une de ses extrémités.
• Ne pliez pas le cordon d'alimentation à l'excess et ne posez pas d'objets lourds dessus.

• Ne tirez pas ou ne pliez pas excessivement le cordon d'alimentation.

• Ne tordez pas ou ne nous pas le cordon d'alimentation.

• N'accroche pas le cordon d'alimentation sur un objet métallique, ne placez pas un objet lourd sur le cordon d'alimentation, n'insérez pas le cordon d'alimentation entre des objets, ou n'enforcez pas le cordon d'alimentation dans l'espace situé derrière l'appareil.
• Lorsque vous déplacez le réfrigérateur, assurez-vous de ne pas endommager ou rouler sur le cordon d'alimentation.
• Risque d'électrocution ou d'incendie.

• Ne débranchez jamais le réfrigérateur en tirant sur le cordon d'alimentation. Maintenez toujours fermement la fiche pour la débrancher de la prise de courant.

• Tout dommage causé au cordon est susceptible d'entrainer un court-circuit, un incendie et/ou une électrocution.

• N'utilisez pas d'aerosols à proximé du réfrigérateur.

• L'utilisation d'aerosols à proximé du réfrigérateur peut provoquer une Explosion ou un incendie.
• N'installez pas cet apparéil pres d'une source de chaleur ou d'un matériel inflammable.
• N'installez pas cet apparéil dans un endroit où des fuites de gaz sont susceptibles de se produit.
• Risque d'électrocution ou d'incendie.
• Ce réfrigérateur doit être correctement situé et installer conformément aux instructions fournies dans leprésent manuel, avant d'être utilisé.

Consignes de sécurité

• Branchez la fiche d'alimentation dans la bonne position, de façon à ce que le cordon pende vers le bas.

• Si vous branchez la fiche d'alimentation à l'envers, le cable est susceptible de se rompre et de provoquer un incendie ou une électrocution.

Assurez-vous que la fiche d'alimentation n'est pas écrasée ou endommagée par l'arrête du réfrigérateur.
- Gardez les matériaux d'emballage hors de portée des enfants.

• Il y a un risque d'asphyxie si un enfant place les matériaux d'emballage sur sa tête.

• N'installez pas cet apparéil dans un lieu humide, huleux ou poussières, ni dans un endroit exposé directement au soleil ou à l'eau (gouttes de pluie).

• Une détiéroration de l'isolement des composants électriques est susceptible de provoquer une électrocution ou un incendie.

• Si vous constatiez des traces de poussière ou d'eau dans le réfrigérateur, débranchez la fiche d'alimentation et contactez votre centre de service Samsung Electronics.

• Sinon, il existe un risque d'incendie.

• Ne montez pas sur l'appareil et ne placez pas d'objects (teils que du linge, des bougies allumées, des cigarettestes allumées, de la vaisselle, des produits chimiques, des objets métalliques, etc.) sur celui-ci.

• Le non-respect de cette consigne risque d'entrainer une électrocution, un incendie, des problèmes avec l'appareil ou des blessures.

• Vous doivent-retirer toutes les pellicules protectrices en plastique avant de brancher l'appareil pour la première fois.

• Les enfants ne doivent pas jouer ni avec les circlips utilisés pour le réglage de la porte ni avec les clips pour le tuyau d'eau.

• Il y a un risque d'asphyxie si un enfant avale un circlip ou un clip pour le tuyau d'eau. Tenez les circlips et les clips pour le tuyau d'eau hors de portée des enfants.

Le réfrigérateur doit être correctement mis à la terre.

• Veiliez toujours à ce que le réfrigérateur soit branché à la terre avant de vérifier ou de réparer n'importe qu'elle partie de l'appareil. Les fuites électriques peuvent provoquer des électrocutions graves.

• N'utilise jamais de conduits de gaz, de fils téléphoniques ou d'autres éléments susceptibles d'attirer la foudre pour relier l'appareil à la terre.

• Vous doivent le réfrigérateur à la terre afin d'éviter les fuites électriques ou les électrocutions provoquées par les fuites de courant au niveau de l'appareil.

• Le non-respect de cette consigne risque d'entrainer une électrocution, un incendie, une explosion ou des problèmes avec l'appareil.

• Branchez fermement la fiche dans la prise murale. N'utilisez pas de fiche d'alimentation endommagée, de cordon d'alimentation endommagé ou de prise murale mal fixée.

• Risque d'électrocution ou d'incendie.

Consignes de sécurité

• Le fusible du réfrigérateur doit être changé par un technicien qualifié ou une société de services.
• Le non-respect de cette consigne est susceptible de provoquer une électrocution ou des blessures corporelles.

Consignes d'installation

ATTENTION

• Laissez un espace suffisant autour du réfrigérateur et installez celui-ci sur une surface plane.

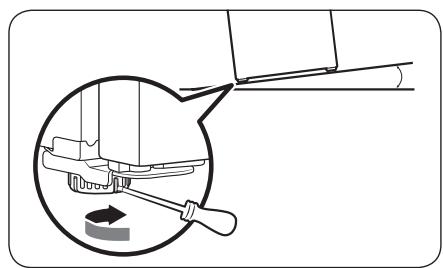

• Si le réfrigérateur n'est pas de niveau, l'efficacité et la durabilité du refroidissement peuvent en être affectées.
• Àprous l'installation et la mise sous tension, laissez l'appareil tourner à vide pendant 2 à 3 heures avant de placer des aliments à l'intérieur.

• Nous vous recommendons fortement de faire appel à un technicien qualifié ou à une société de services pour installer votre réfrigérateur.

• Le non-respect de cette consigne risque d'entrainer une électrocution, un incendie, une explosion, des problèmes avec l'appareil ou des blessures.

Avertissements importants concernant l'utilisation

AVERTISSEMENT

• Ne branche pas la fiche d'alimentation si vous avez les mains mouillées.

• Cela pourrait cause une électrocution.

• N'entreposez pas d'objets sur le dessus de l'appareil.

• Lors de l'ouverture ou de la fermetre de la porte, les objets pourraient tomber et provoquer des blessures corporelles et/ou des dommages matériels.

• Ne placez pas vos mains, vos pieds ou des objets métalliques (baguettes, etc.) sous ou derrière le réfrigérateur.

• Risque d'électrocution ou de blessures.

• Les bords coupants sont susceptibles de provoquer des blessures corporelles.

• Ne touche pas les parois interieures du congélateur ni les produits qui y sont rangés si vous avez les mains mouillées.

• Risque de gelures.

• Ne placez pas de récipient rempli d'eau sur le réfrigérateur.

• En cas de ren versement, cela pourrait entraîner un incendie ou une électrocution.

• Ne stockez pas d'objets ou de substances volatiles ou inflammables (benzène, diluant, propane, alcool, éther, GPL et toute autre substance similaire) dans le réfrigérateur.

• Le réfrigérateur a été créé exclusivement pour le rangement de produits alimentaires.

• Cela pourrait entraîner un incendie ou une explosion.

Consignes de sécurité

• Il est nécessaire de surveiller les enfants pour s'assurer qu'ils ne jouent pas avec l'appareil.

• Maintenez les doigts éloignés des zones contenant des « points de pincement ». Le jeu entre les portes et l'armoire doit nécessairement être faible. Soyez attentif lorsque vous ouvre les portes si des enfants se trouvent dans la zone.

• Ne mettez pas vos doigts et veillez à ce que les enfants ne mettent pas leurs doigts entre les portes.

• Tenez vos doigts éloignés des intervalles situés à gauche et à droite des portes. Veiliez à ne pas avoir les doigts entre les portes avant de les ouvrir.
• Ne laissez pas les enfants se suspendre à la porte de l'appareil ou aux bacs des portes. Ils risqueraient de se blesser.
• Ne laissez pas les enfants entre dans le réfrigérateur. Ils risqueraient de rester emprisonnés.

• Ne placez pas vos mains sous l'appareil.

• Les bords coupants sont susceptibles de provoquer des blessures corporelles.

• Ne rangez pas de produits pharmaceutiques, chimiques ou sensibles aux températures dans le réfrigérateur.

• Les produits nécessitant un contrôle strict de la température ne doivent pas être entreprises dans le réfrigérateur.

• Si l'appareil dégage une odeur chimique ou de la fumée, débranchez immédiatement la fiche d'alimentation et contactez votre centre de service Samsung Electronics.

• En cas de traces de poussière ou d'eau dans le réfrigérateur, débranchez la fiche d'alimentation et contactez votre centre de service Samsung Electronics. - Sinon, il existe un risque d'incendie.

• Ne laissez pas les enfants monter sur un tiroir.
• Le tiroir risquerait de se casser et de provoquer leur chute.
• Ne laissez pas les portes du réfrigérateur ouvertes lorsque l'appareil n'est pas sous surveillance afin d'éviter qu'un enfant ne se glisse à l'intérieur de l'appareil.
• Ne laissez pas les bébés ou les enfants aller à l'intérieur d'un tiroir.
• Risque d'étouffement ou de blessures corporelles.
• Ne remplissez pas trop le réfrigérateur en aliments.
• Lors de l'ouverture de la porte, un article pourrait tomber et provoquer des blessures corporelles ou des dommages matériels.

• Ne vaporisez pas de substance volatile telle qu'un insecticide sur la surface de l'appareil.

• Ces produits peuvent se révélé dangereux pour la santé et risquent en outre de provoquer une électrocution, un incendie ou des problèmes avec l'appareil.

• Ne mettez jamais les doigts ni d'autres objets dans l'orifice du distributeur d'eau, le conduit d'écoulement et le bac à glaçons.

• Cela pourrait provoquer des blessures corporelles ou des dommages matériels.

Consignes de sécurité

• N'utilise pas ni ne placez pas de substances thermosensibles (ex.: pulverisateurs ou objets inflammables, glace sèche, médicaments ou produits chimiques) à proximé ou à l'intérieur du réfrigérateur.

• N'utilisez pas de sèche-cheveux pour secher l'intérieur du réfrigérateur. Ne placez pas de bougie allumée à l'intérieur du réfrigérateur pour éliminer les mauvaises odeurs.

• Risque d'électrocution ou d'incendie.

• Remplissez le réservoir d'eau et le bac à glaçons avec de l'eau potable uniquement (eau minérale ou eau purifiée).

• Ne replissez pas le réservoir avec du thé, du jus de fruits ou des boissons énergisantes car cela risquerait d'endommager le réfrigérateur.

• Ne montez pas sur l'objet et ne placez pas d'objects (teils que du linge, des bougies allumées, des cigarettes allumées, de la vaisse, des produits chimiques, des objets métalliques, etc.) sur celui-ci. Le non-respect de cette consigne risque d'entrainer une électrocution, un incendie, des problèmes avec l'objet ou des blessures. Ne placez pas de recipient rempli d'eau sur l'objet.

• En cas de renversement,ILA pourraient entrainer un incendie ou une électrocution.

• Ne fixez jamais directement l'ampoule DEL UV pendant une période prolongée.

• Cela risquérait d'entrainer une fatigue oculaire due aux rayons ultraviolets.

• Ne placez pas la clayette à l'envers. La butée des clayettes ne fonctionnerait pas.

• Cela pourrait provoquer des blessures corporelles dues à la chute de la clayette en verre.

• Maintenez les doigts éloignés des zones contenant des « points de pincement ». Le jeu entre les portes et l'armoire doit nécessairement être faible. Soyez attentif lorsque vous ouvrez les portes si des enfants se trouvent dans la zone.

• Si une fuite de gaz est detectée, évitez toute flamme neue ou source potentielle d'inflammation et aérrez pendant plusieurs minutes lapiece danslaquelle se trouve l'appareil.

• Ne touchez pas l'appareil ou le cordon d'alimentation.

• N'utilisez pas de ventilateur.

• Une étincelle risquérait de provoquer une Explosion ou un incendie.

• Serrez les bouteilles les unes contre les autres pour éviter qu'elles ne tombent.

• Cet apparéil est destiné au rangement des alimentés dans un environnement domestique uniquement.

• Ne mettez jamais les doigts ni d'autres objets dans l'orifice du distributeur d'eau, le conduit d'écoulement et le bac à glaçons.

• Cela pourrait provoquer des blessures corporelles ou des dommages matériels.

• Ne tentez pas de réparer, démonter ou modifier le réfrigérateur vous-même.

• N'utiliseaucun fusible (tel que du cuivre, un cable d'acier, etc.)autre qu'un fusible standard.

• Si le réfrigérateur doit être réparé ou réinstallé, contactez le centre de service le plus proche.

• Le non-respect de cette consigne risque d'entrainer une électrocution, un incendie, des problèmes avec l'appareil ou des blessures.

Consignes de sécurité

• Si le réfrigérateur dégage une odeur de brûlé ou de la fumée, débranchez-le immédiatement et contactez votre centre de service Samsung Electronics.
• Le non-respect de cette consigne risquerait de provoquer un incendie ou une électrocution.
• Débranchez le réfrigérateur avant de remplaçer les lampes interieures.
• Sinon, il pourrait y avoir un risque d'électrocution.
• Contactez votre centre de service Samsung si vous éprouvez des difficultés à remplacer une ampoule (qui n'est pas une DEL).
• Branchez fermement la fiche dans la prise murale.
• N'utilisez pas de fiche d'alimentation endommagée, de cordon d'alimentation endommagé ou de prise murale mal fixée.
• Risque d'électrocution ou d'incendie.

Consignes d'utilisation

ATTENTION

• Ne recongelez pas des alimentés décongelés.

• Les aliments surgelés et décongelés développent des bacteriées nocives plus rapidement que les aliments frais.

• Une deuxieme décongélation détruit davantage de cellules, extrayant ainsi l'humidité des alimentés et modifiant leur intégrité.

• Ne décongelez pas de la viande à température ambiente.

• L'opération est sans risque pour la santé si le produit cru a été manipulé correctement.
• Ne placez pas de bouteilles en verre ni de boissons gazeuses dans le congélateur.
• Le écipient peut geler et se briser, ce qui peut entraîner des blessures.
  Utilisez uniquement la machine à glacons fournie avec le réfrigérateur.
• Si vous vous absentez durant une longue période (pour des vacances par exemple) et savez que vous n'utiliserez pas le distributeur d'eau ou de glaçons, fermez le robinet d'adduction d'eau,
• afin d'éviter tout risque de fuite.
• Si vous savez que vous n'utiliserez pas le réfrigérateur durant une longue période (3 semaines ou plus), videez-le ainsi que le bac à glaçons et débranchez-le. Fermez la vanne d'acciviée d'eau, essuyez l'excedent d'humidité à l'intérieur et laisserez les portes ouvertes afin d'éviter la formation d'odeurs et de moisissures.

Consignes de sécurité

Pour un fonctionnement optimal de l'appareil :

• Ne placez pas d'aliments trop pres des orifices de ventilation à l'arrête de l'appareil car ils pouraient empêcher la libre circulation de l'air dans la partie réfrigérateur.
• Emballez bien les aliments ou mettez-les dans des recipients hermétiques avant de les placer dans le réfrigérateur.
• Respectez les durées de stockage maximales et les dates de péremption associées aux alimentés surgelés.

• Il n'est pas nécessaire de débrancher le réfrigérateur lorsque vous vous absentez moins de trois semaines. Cependant, si vous vous absentez pendant plus de trois semaines, retirez les alimentés de l'appareil et la glace se trouvant dans le bac à gaçons et débranchez le réfrigérateur. Fermez la vanne d'acciviée d'eau, essuyez l'excedent d'humidité à l'intérieur et laissez les portes ouvertes afin d'éviter la formation d'odeurs et de moisissures.

• Garantie de réparation et modification

• Les changements et modifications apportés à cet apparéil fini par un tiers ne sont pas couverts par le service de garantie Samsung. Samsung ne peut être tenue responsable des problèmes de sécurité résultat des modifications apportées par un tiers.

• N'obstruéz pas les orifices de ventilation à l'intérieur du réfrigérateur.

• Si les orifices de ventilation sont obstrués, notamment par un sac en plastique, le réfrigérateur risque de trop refroidir. Une période de refroidissement trop longue risque d'endommager le filtré à eau et de provoquer des fuites.

Utilisez uniquement la machine à glacons fournie avec le réfrigérateur.
- Essuyez l'exçédent d'humidité à l'intérieur et laissez les portes ouvertes.

• Le non-respect de cette consigne pourrait engendrer le développement d'odeurs et de moissure.

• Si le réfrigérateur est débranché de la prise d'alimentation, patientez au moins cinq minutes avant de le rebrancher.

• Si le réfrigérateur est mouillé par de l'eau, débranchez la fiche d'alimentation et contactez votre centre de service Samsung Electronics.

• Ne frappez pas et n'exercez pas de force excessive sur une surface en verre.

• Du verre brisé pourrait entraîner des blessures corporelles et/ou des dégats matériels.

• Remplissez le réservoir et le bac à glaçons d'eau potable uniquement (eau du robinet, eau minérale ou eau purifiée).

• Ne replissez pas le réservoir avec du thé ou une boisson énergisante. Cela pourrait endommager le réfrigérateur.
  Veiliez à ne pas vous pincer les doigts.

Consignes de sécurité

• En cas d'inondation, si votre apparéil est entré en contact avec de l'eau, contactez le centre de service le plus proche. - Risque d'électrocution ou d'incendie.

• Ne conservez pas d'huile végétale dans les bacs de la porte de votre réfrigérateur. L'huile peut se solidifier, ce qui peut lui donner un mauvais goût et la rendre difficile à utiliser. De plus, le écipient ouvert risque de fuir et la fuite d'huile peut créé une fissure dans le bac de la porte. ÀpRES avoir ouvert un écipient d'huile, le mistrs est de le conserver dans un endroit frais et à l'abri du soleil, par exemple dans un placard ou un cellier.

• Exemples d'huile végétale : huile d'olive, huile de mais, huile de pépins de raisin, etc.

Consignes de nettoyage

ATTENTION

• Ne vaporisez pas directement de l'eau à l'intérieur ou à l'extérieur du réfrigérateur.

• Risque d'incendie ou d'électrocution.

• N'utilisez pas de sèche-cheveux pour secher l'intérieur du réfrigérateur.

• Ne placez pas de bougie allumée à l'intérieur du réfrigérateur pour en éliminer les mauvaises odeurs.

• Risque d'électrocution ou d'incendie.

• Ne vaporisez pas de produit de nettoyage directement sur l'écran.

• Les caractères imprimés risqueraient de s'effacer.

• Lorsqu'un corps étranger tel que de l'eau a pénétré dans l'appareil, débranchez la fiche d'alimentation et contactez votre centre de service le plus proche.

• Le non-respect de cette consigne est susceptible de provoquer un incendie ou une électrocution.

Utilisez un chiffon propre et sec pour éliminer toute poussière ou corps étranger des lames de la fiche d'alimentation. N'utilisez pas de chiffon mouillé ou humide lors du nettoyage de la fiche.

• Sinon, il pourrait y avoir un risque d'incendie ou d'électrocution.

• Ne nettoyez pas l'appareil en vaporisant de l'eau directement dessus.

Consignes de sécurité

• N'utilise pas de benzène, de diluant, de Clorox ou de chlorure pour le nettoyage.

• Ces produits risquent d'endommager la surface de l'appareil et de provoquer un incendie.

• Ne mettez jamais les doigts ni d'autres objets dans l'orifice du distributeur.

• Cela pourrait provoquer des blessures corporelles ou des dommages matériels.

• Débranchez l'appareil de la prise murale avant de le nettoyer et d'en faire la maintenance.

• Le non-respect de cette consigne est susceptible de provoquer un incendie ou une électrocution.

Utilisez une éponge propre ou un chiffon doux et un produit de nettoyage doux avec de l'eau tiège pour nettoyer le réfrigérateur.

• N'utilisez pas de produits de nettoyage abrasifs ou concentrés, tels que des produits à vitre, des produits à recycler, des liquides inflammables, de l'acide chlorhydrique, des cires nettoyantes, des détergents concentrés, de la Javel ou des produits de nettoyage contenant des produits petroliers, sur les surfaces extérieures (portes et meuble), les pieces en plastique, les revêtements de la porte et de l'intérieur, ainsi que les joints.

• Vous risqueriez de rayer ou d'endommager le matériel.

• Ne nettoyez pas les caches ou les clayettes en verre avec de l'eau tiède lorsqu'ils sont froids. Les caches et les clayettes en verre risquent de se casser s'ils sont exposés à des variations soudaines de température ou à des impacts (chocs ou chutes).

Avertissements importants concernant la mise au rebut

AVERTISSEMENT

• Veuillez jeter le matériel d'emballage de cet apparéil dans le respect de l'environnement.
  Assurez-vous qu'aucun des tuyaux situés à l'arrière du réfrigerateur n'est endommagé avant sa mise au rebut.
• Le gaz réfrigérant utilisé est le R-600a ou R-134a. Vérifiez le gaz réfrigérant utilisé dans votre réfrigérateur sur l'étiquette du compresseur située à l'arrière de l'appareil ou sur l'étiquette signalétique située à l'intérieur du réfrigerateur. Si ce produit contient du gaz inflammable (gaz réfrigérant R-600a), veuillez contacter les autorités locales pour obtenir des renseignements sur la mise au rebut en toute sécurité de cet apparéil.
• Lors de la mise au rebut de ce réfrigérateur, retirez la porte/les joints de porte ainsi que le loquet de la porte afin que des petits enfants ou des animaux ne puissant pas se retrouver enfermés à l'intérieur. Il est nécessaire de surveiller les enfants pour s'assurer qu'ils ne jouent pas avec l'appareil. Un enfant risquerait de se retrouver emprisonné à l'intérieur, de se blesser ou de s'asphyxier. - Les enfants risqueraient de se retrouver emprisonnés à l'intérieur, de se blesser et de s'asphyxier.
• Du cyclopentane est utilisé comme isolant. Les gaz utilisés pour l'isolation nécessitent une procédure d'élimination spéciale. Pour savoir commentmettre cet appeareil au rebut dans le respect de l'environnement, veuillez contacter les autorités locales.

Consignes de sécurité

• Conservez tous les matériaux d'emballage hors de portée des enfants, car ilsprésent un danger pour ces derniers.

• Un enfant pourrait s'asphyxier s'il met sa tête dans un sac.

Conseils complémentaires pour une utilisation appropriée

• En cas de coupure de courant, appelez le bureau local de votre fournisseur d'électricité afin de connaître la durée prévue de la coupure.

• La plupart des coupures de courant qui sont corrigées dans l'heure ou dans les deux heures qui seront n'affectent pas les températures du réfrigérateur. Cependant, il est recommendé de limiter le nombre d'ouvertures de la porte pendant l'absence de courant.

• Si la coupure de courant dure plus de 24 heures, retirez et jetez tous les alimentés surgelés.

• Le réfrigérateur pourrait ne pas fonctionner d'une manière constante (possibilité de décongélation des aliments surgelés ou de hausse trop importante de la température à l'intérieur du compartment d'aliments surgelés) s'il est placé pendant une période prolongée dans des pieces dont la température ambiente est constamment en dessous des températures pour lesquelles il a été consu.

• En cas de présence d'aliments particuliers, les conserver réfrigerés peut avoir un effet négatif sur leur conservation en raison de leurs propriétés.

• Notre apparéil est équipé de la fonction de dégivrage automatique, ce qui peut dire que vous n'avez pas besoin de le dégivrer manuellement. Le dégivrage se fera automatiquement.

• L'augmentation de la température pendant le dégivrage reste conforme aux normes ISO. Si vous souhaitez éviter toute augmentation excessive de la température des alimentés surgelés pendant le dégivrage de l'appareil, emballez-les dans plusieurs couches de papier (un journal par exemple).
• Ne recongelez pas un aliment qui a complètement décongelé.

Consignes de sécurité

Instructions concerning la règlementation DEEE

Les bons gestes de mise au rebut de ce produit (Déchets d'équipements électriques et électroniques)

(Applicable aux pays disposant de systèmes de collecte séparés)

Ce symbole sur le produit, ses accessoires ou sa documentation indique que ni le produit, ni ses accessoires électroniques usages (chargeur, casque audio, cable USB, etc.) ne peuvent être jetés avec les autres déchets menagers. La mise au rebut incontréée des déchets représentant des risques environnementaux et de santé publique, veuillez séparer vos produits et accessoires usages des autres déchets. Vous favoriserez ainsi le recyclage de la matière qui les compose dans le cadre d'un développement durable.

Les particuliers sont invités à contacter le magasin leur ayant vendu le produit ou à se renseigner auprès des autorités locales pour connaître les procédures et les points de collecte de ces produits en vue de leur recyclage.

Les entreprises et particuliers sont invités à contacter leurs fournisseurs et à consulter les conditions de leur contrat de vente. Ce produit et ses accessoires ne peuvent être jetés avec les autres déchets.

Pour plus d'informations sur les engagements de Samsung en matière d'environnement et les obligations légales relatives à l'appareil (par exemple, la directive REACH ou celles portant sur les DEEE et les batteries), consultez notre page relative au développement durable accessible via www.samsung.com.

(Uniquement pour les apparèils commercialisés dans les pays européens et au Royaume-Uni)

Installation

Avant toute utilisation, respectez scrupuleusement ces consignes pour assurer une installation adequate du réfrigerateur et éviter les accidents.

AVERTISSEMENT

N'utilise ce réfrigérateur que conformément à l'utilisation auquel il est destiné, tel que décrit dans ce manuel.
Toute opération d'entretien doit être effectuee par un technicien qualifie.
- Mettez au rebut les matériaux d'emballage de l'appareil conformément aux règlementations locales.
- Pour éviter tout risque d'électrocution, débranche le cordon d'alimentation avant tout entretien ou remplacement.

Présentation rapide du réfrigérateur

L'apparance réelle et les pièces fournies avec le réfrigérateur peuvent varier en fonction du modèle et du pays.

Type normal

Type à distributeur

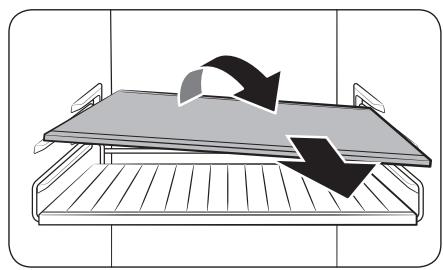

01Grille et clayette*
04 Fraîcheur humide*/ Fraîcheur humide+
07 Bac de la porte du réfrigerateur

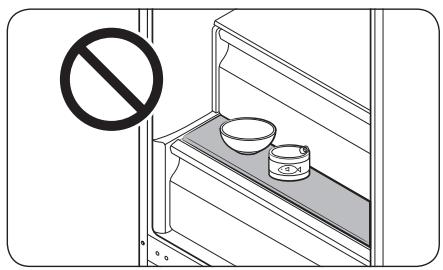

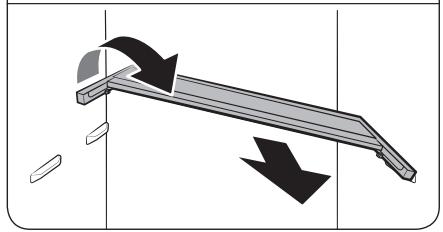

02 Clayette du réfrigerateur / clayette piante
05 Bac du congélateur

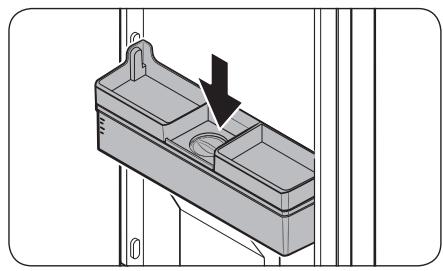

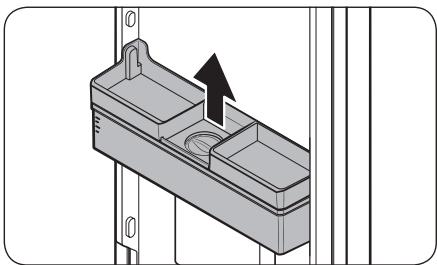

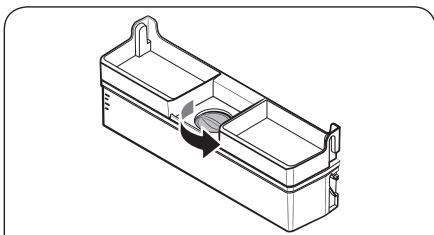

08 Réservoir d'eau **

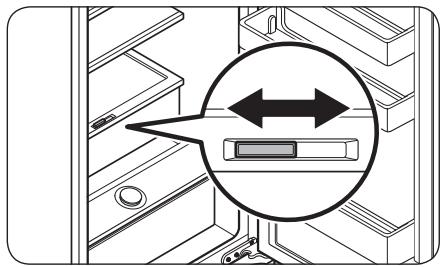

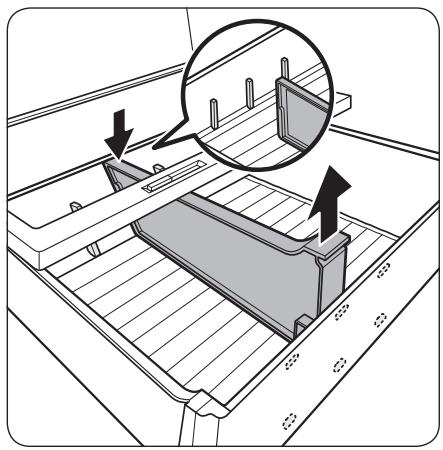

03 Fraicheur optimale+

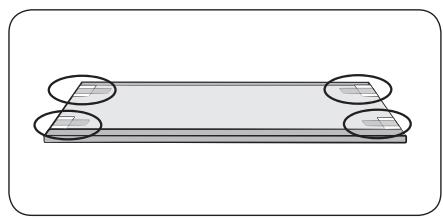

06 Clayette du congelateur

Installation

• modèles applicables uniquement
  **modeles avec distributeur uniquement

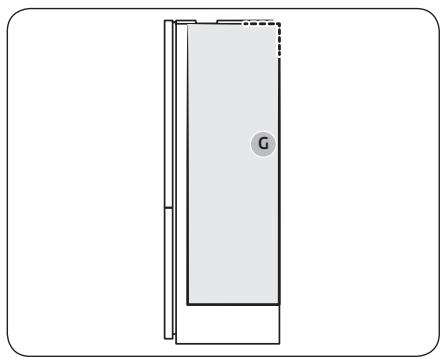

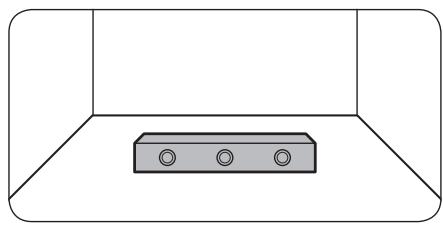

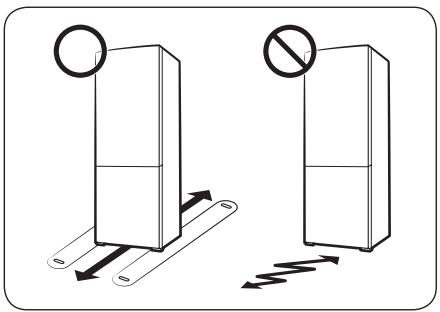

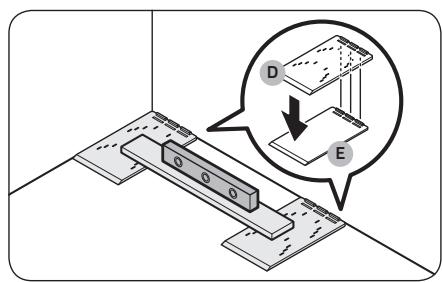

REMARQUE

Pour une efficacité énergétique optimale, veillez à ce que l'ensemble des clayettes, des tiroirs et des paniers soient placés dans leur position d'origine.
Pour oblir plus de place, you pouze retirer tous les tiroirs et placer la « Clayette du congelateur » (modles applicables uniquement) sur le tiroir inférieur du congelateur, car cela n'effecte pas les caractéristiques thermiques et mécaniques de l'appareil. Le volume de stockage nominal du compartment d'aliments surgelés est calculé sans ces tiroirs.
- Une alarme retentit si la porte du congelateur est ouverte de plus de 4 degrés pendant plus de 2 minutes. Fermez la porte du congelateur lorsque vous entendez une alarme. (modèles RB38ABA, RB38AB*B, RB38AB3** unquèment)

Installation étape par étape

ÉTAPE 1 Choisir un site d'installation

Exigences relatives au site :

• surface solide et plane sans moquette et sans revêtement de sol pouvant obstruer la ventilation ;
• emplacement éloigné de la lumière directe du soleil ;
  espace adequat pour ouvrir et fermer la porte ;
• emplacement éloigné d'une source de chaleur ;
• espace suffisant pour effectuer des travaux de maintenance et d'entretien ;
• plage de températures : entre 10 °C et 43 °C.

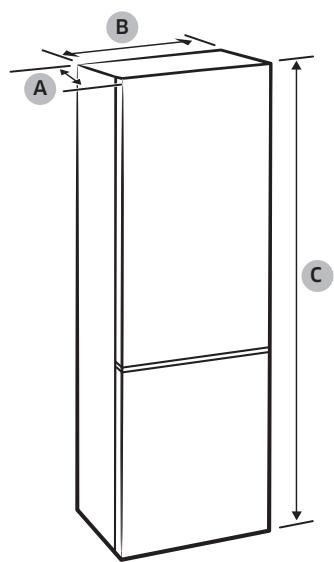

Dégagement

Pour connaître les exigences en matière d'espace d'installation, reportez-vous aux illustrations et tableaux suivants.

Modèle	Avec poignée encastrée			Avec poignée barre			Sur mesure
	RB34T* RB3CT* RL34T*	RB36T* RB3DT* RL36T*	RB38T* RB3ET* RL38T*	RB34T* RB3CT* RL34T*	RB36T* RB3DT* RL36T*	RB38T* RB3ET* RL38T*	RB34A* RL34A*	RB38A* RL38A*
Profondeur « A »	658			720			658
Largeur « B »	595			595			595
Hauteur totale « C »	1 853	1 935	2 030	1 853	1 935	2 030	1 853	2 030

(unité : mm)

Modèle	Avec poignée encastrée	Avec poignée barre	Sur mesure
01	Recommendation : supérieur à 50 mm	Recommendation : supérieur à 50 mm	Recommendation : supérieur à 50 mm
02	135°	135°	105°
03	404	433	191
04	999	1 028	786
05	595	595	595
06	6	6	0
07	1 210	1 217,5	1 207

(unit : mm)

REMARQUE

Les mesures fournies dans le tableau peuvent varier en fonction de la méthode de mesure.

ÉTAPE 2 Espacement (modèles applicables uniquement)

ÉTAPE 3 Sol

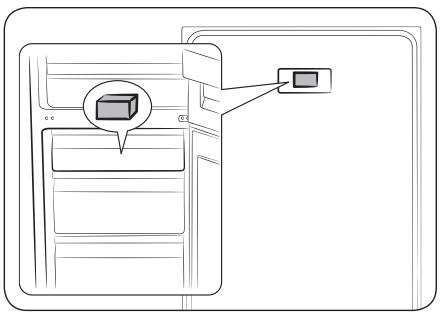

1. Ouvrez la porte et repérez l'entretoise fournie (bloc gris).

2. Déballez l'entretoise et fixez-la à l'arrière du réfrigerateur comme indiqué. Elle permet d'aérer la paroi arrête et d'économiser l'énergie.

3. La surface d'installation doit supporter le poids d'un réfrigerateur plein.
   Pour protégé le sol, placez un grand morceau de carton sur chaque pied du réfrigerateur.

4. Lorsque le réfrigerateur se trouve dans sa position finale, ne le déplacez plus sauf si cela est nécessaire pour protéger le sol. Si nécessaire, utilisez du papier ou du tissu épais (par exemple un morceau de vieille moquette) le long du chemin de transport.

Installation

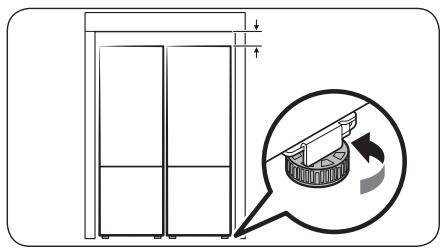

ÉTAPE 4 Réglage des pieds de mise à niveau

ATTENTION

• Le réfrigerateur doit être mis de niveau sur un sol plat et solide. Le non-respect de cette consigne peut entrainer l'endommagement du réfrigerateur ou des blessures corporelles.
  Pourmettrelefrigérateurde niveau,cederniordoitetreetvide.Assurez-vous qu'ilne restaeaucun alimentaI l'intérieur du frigérateur.
  Pour des raisons de sécurité, le cote avant doit être légèrement plus relevé que le cote arrête.

Le réfrigerateur peut être mis de niveau à l'aide des pieds avant qui disposent d'une vis spéciale (vis de mise à niveau) permettant demettre le réfrigerateur de niveau. Utilisez un tournevis à tete plate pourmettre le réfrigerateur de niveau.

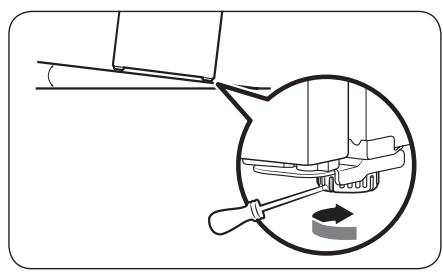

Pour ajuster la hauteur cote gauche :

Insérez un tournevis à tête plate dans la vis de mise à niveau du pied avant gauche. Faites-la tournier dans le sens horaire pour le remonter ou dans le sens antihoraire pour l'abaisser.

Pour ajuster la hauteur cote droit :

Insérez un tournevis à tête plate dans la vis de mise à niveau du pied avant droit. Faites-la tournier dans le sens horsaire pour le remonter ou dans le sens antihoraire pour l'abaisser.

ÉTAPE 5 Réglages initiaux

En effetuant les étapes suivantes, le réfrigerateur doit fonctionner entièrement.

1. Retirez la feuille de mousse PE à chaque coin de la clayette, qui est attachée pour protégger le réfrigerateur pendant le transport.
2. Branchez le cordon d'alimentation dans la prise murale pour allumer le réfrigérateur.
3. Ouvrez la porte et vérifiez si l'éclairage à l'intérieur s'allume.
4. Reglez la température sur la valeur la plus BASSE et patientez une heures. Le réfrigerateur est légarement réfrigéré et le moteur tourne doucement.
5. Attendez jusqu'à ce que le réfrigerateur atteigne la température régée. Le réfrigerateur est désormais pré t à l'emploi.

REMARQUE

Une fois le réfrigérateur mis sous tension, une alarmé retentit. Pour arrêtier l'alarme, appuyez sur < , ou > .

ÉTAPE 6 Alarme de température (modèles applicables uniquement)

Si la température du congélateur est trop élevé suite à une coupure de courant, l'écran clignote comme illustré.

Si vous appuyez sur l'un des boutons (<, O ou >), la « température la plus élevée » atteinte dans le compartment du congeilateur et du réfrigerateur clignote à l'écran pendant 5 secondes.

• Cette alarme peut se déclencher :

• lorsque l'appareil est allumé pour la première fois après son installation ;
  lorsque le congélateur se réchauffe suite à une panne de courant.

ÉTAPE 7 Vérification finale

Lorsque l'installation est terminée, vérifie les points suivants :

Le réfrigerateur est branché sur une prise électrique et correctement mis à la terre.
Le réfrigerateur est installé sur une surface plane et de niveau, à une distance suffisante du mur ou du meuble.
Le réfrigerateur est de niveau et positionné fermement au sol.
- La porte s'ouvre et se ferme sans problèmes et l'éclairage interieur s'allume automatiquement dés que vous ouvrez la porte.

Opérations

Panneau de commande

Type A

Type B

01 Indicateur du réfrigérateur	· Affiche la température actuelle ou souhaitée du réfrigérateur. · (*) indique que la fonction Refroidissement rapide est activée. · ® indique que la fonction Absence est activée.
02 Indicateur du concélateur	· Affiche la température actuelle ou souhaitée du concélateur. · ® indique que la fonction Concélation rapide est activée.
03 Indicateur d'ouverture de la porte	Cet indicateur clignote accompagné d'une alarme si la porte est laissée ouverte pendant plus de 2 minutes.
04 Boutons	· Lorsque l'écran est étèint, appuyez sur n'importe quel bouton pour le rallumer. · Utilisez le bouton ○ pour sélectionner le réfrigérateur ou le concélateur et le bouton < ou > pour sélectionner la température ou la fonction souhaitée pour le compartment选拔né.

REMARQUE

• Le panneau de commande est concu pour rester eteint lorsque le refrigerateur n'est pas utilise. Il s'active et s'allume uniquement lorsque vous ouvre la porte ou appuyez sur les boutons.
  Si la porte est laissée ouverte pendant 5 minutes, l'éclairage interieur clignote pendant 5 minutes puis s'éteint. Le but est d'indiquer aux utilisateurs malentendants qu'une porte est ouverte. Veuillez notes que ce comportement de l'appareil est tout à fait normal.

Réglage de la température ou fonction souhaïée

1. Appuyez sur l'un des boutons ( , ou ) pour rallumer l'écran. Il est possible que cette étape ne s'applique pas à certains modèles.
2. Appuyez sur pour selectionner le refrigerateur ou le congelateur. L'indicateur du compartmentement selectionné clignote. Le symbole des degrés Celsius (°C) ne clignote pas.
3. Appuyez sur < ou sur > pour sélectionner la température ou la fonction souhaitée.
4. Reportez-vous au tableau pour connaître la sélection disponible pour chaque compartment.

Fridge (Réfrigérateur)

• Sélection disponible : (Refroidissement rapide) 1^ 2^ 3^ 4^ 5^ 6^ 7^ (Absence)
• La fonction Refroidissement rapide accélère le processus de refroidissement avec le ventilateur à vitesse maximale. Le réfrigérateur continue de fonctionner à vitesse maximale pendant deux heures et demie, avant de revenir à la température précédente.
  Utilisez la fonction Absence si vous partez en vacances ou en voyage d'affaires ou si vous n'avoz pas besoin d'utiliser votre réfrigerateur pour une période prolongée. La température du réfrigerateur peut être maintainue en dessous de 17^ , mais le conGPLateur reste actif selon le réglage precedent.

Opérations

Freezer (Congélateur)

• Sélection disponible: [Type A]: (Congélation rapide) ↔ -23 °C ⇌ -22 °C ⇌ -21 °C ⇌ -20 °C ⇌ -19 °C ⇌ -18 °C ⇌ -17 °C ⇌ -16 °C ⇌ -15 °C [Type B]: (Congélation rapide) ⇌ -23 °C ⇌ -22 °C ⇌ -21 °C ⇌ -20 °C ⇌ -19 °C ⇌ -18 °C ⇌ -17 °C ⇌ -16 °C ⇌ -15 °C ⇌ Soft Freeze (Congélation douce) (-5 °C) ⇌ Chill (Réfrigeration) (-1 °C) ⇌ Fridge (Réfrigerateur) (2 °C) • La fonction Congélation rapide accélère le processus de congélation avec le ventilateur à vitesse maximale. Le congélateur fonctionne à vitesse maximale durant 50 heures avant de revenir à la température précédente. Pour conçeler une grande quantité d'aliments, activez la fonction Congélation rapide au moins 20 heures avant de placer les alimentents dans le congélateur. • Description des modes du congélateur (pour le type B uniquement) - Congélation douce (-5 °C): pour stocker de la viande ou duoisson frais avant une décongélation appropriée. - Réfrigeration (-1 °C): idéal pour stocker de la viande et des produits de la mer frais. - Réfrigerateur (2 °C): pour conserver des fruits et légumes. ATTENTION (pour le type B uniquement) • Si vous règliez le mode Freezer (Congélateur) sur Soft Freeze (Congélation douce), Chill (Réfrigeration) ou Fridge (Réfrigerateur), la température de congélateur augmentera et les alimentents stockés risquent de produit du jus lorsqu'ils commenceront à décongeler. • Ne place pas de viande ou deoisson pendant une période prolongée en mode Soft Freeze (Congélation douce) ou Chill (Réfrigeration). Ils risqueraient de s'abimer car la température avec ces modes n'est pas appropriée pour conserver de la viande ou duoisson pendant une longue période. REMARQUE Lorsque vous utilisez cette fonction, la consommation d'énergie du réfrigerateur augmente. N'oubliez pas de la désactiver lorsque vous n'en ave plus besoin et de régler à nouveau la température d'origine.

1. Attendez que levoyant du compartment sélectionné cesse de clignoter, ou appuyez sur pour confirmer toute seLECTION.

REMARQUE

L'utilisation de la fonction Refroidissement rapide ou Congélation rapide augmente la consommation électrique.

Fonctions speciales

L'apparance réelle et les fonctions spéciales de votre réfrigérateur peuvent varier en fonction du modele et du pays.

Distributeur d'eau (modèlees applicables uniquement)

Grâce au distributeur d'eau, vous pouvez vous servir de l'eau sans ouvrir la porte du réfrigerateur. Le réservoir d'eau doit être rempli d'eau potable avant toute utilisation.

Pour replir d'eau potable le réservoir d'eau

Ouvrez la porte et localisez le réservoir d'eau situé dans la zone à clayettes de la porte.

1. Tenez les poignées sur les deux côtés du réservoir d'eau et souvevez pour le retarder.
2. Remplissez le réservoir d'eau de 3,5 litres d'eau potable (MAXIMUM). Vous pouzePTRirer soit le bouchon supérieur, soit le cache pour verser de l'eau.

ATTENTION

• Le distributeur d'eau est concu pour délivrer de l'eau potable. Remplissez d'eau potable le réservoir d'eau. Ne le remplissez pas d'un autre liquide.
• Ne replissez pas le réserve d'eau de manière excessive, sinon il risque de déborder.

REMARQUE

Lors de la première utilisation, nettoyez l'intérieur du réservoir d'eau.

Opérations

1. Réinsérez le réservoir d'eau et fermez la porte. Assurez-vous que la sortie d'eau du réservoir d'eau soit orientée vers l'avant.
2. Posez un verre d'eau sous la sortie d'eau du distributeur, et poussez légèrement le levier du distributeur pour faire s'écouler l'eau. Assurez-vous que le distributeur d'eau est déverrouillé.

ATTENTION

• N'entreposez pas d'objets sur le cache du réservoir d'eau.
  N'essayez pas de replir le réservoir d'eau sans le retirer de la porte.
  Assurez-vous que le réserve d'eau est correctement installé.
• N'utilise pas le réfrigerateur sans le réservoir d'eau. Cela peut réduire l'efficacité et la performance.
  Pour éviter toute éclaboussure, assurez-vous que le verre est aligné avec le levier du distributeur.

REMARQUE

Pour un gain de place, vous pouvez utiliser le réservoir d'eau pour stocker des alimentés. Dans ce cas, retirez le couvercle du réservoir.

Fraîcheur optimale+ (modèles applicables uniquement)

Tiroir Fraîcheur humide+ (modèles applicables uniquement)

Le tiroir Fraîcheur optimale+ vous permet de diviser la zone en deux zones distinctes à l'aide de la séparation flexible.

Rangez la vande et le poisson du côte gauche du tiroir Fraîcheur optimale+ et mettez les fruits et légumes du côte droit.

Retrait de la séparation flexible

Tout en pressant la partie arrrière, tirez l'avant vers le haut pour la retirer.

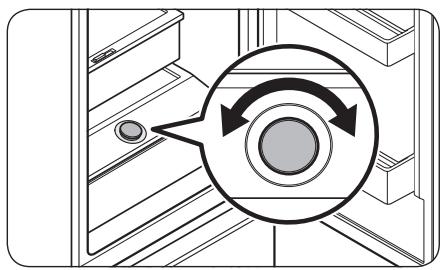

Le tiroir Fraîcheur humide+ vous permet d'ajuster le taux d'humidité. Tournez la molette vers la gauche ou la droite pour ajuster le taux d'humidité à votre guise.

Opérations

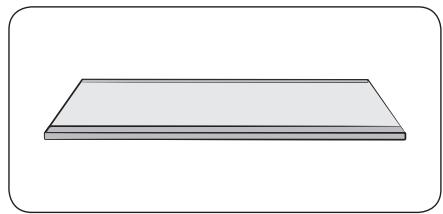

Utilisation de la clayette du congelateur (modèles applicables uniquement)

Pour oblirer plus de place, vous pouvez
retirer tous les tiroirs et placer la clayette du
congelateur sur le tiroir inferieur du congelateur,
car cela n'afecte pas les caractéristiques
thermiques et mécaniques de l'appareil.
Le volume de stockage nominal du compartment
daliments surgelés est calculé sans ces tiroirs.
(Dans le cas du modele pour Singapour,le volume
déclaré est calculé avec le retrait du tiroir supérieur et du tiroir du milieu uniquement.)

1. Retirez la bande fixée sur la clayette.

1. Sortez tous les tiroirs pour monter la clayette.

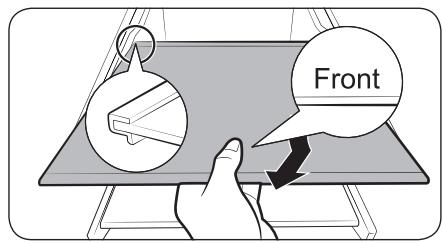

2. Insérez la clayette du conGPLateur en veillant à placer le marquage « Front » (Avant) vers le haut. Si le marquage « Front » (Avant) ne peut pas être identifié, insérez la partie en relief de la clayette en premier comme indiqué sur la figure.

ATTENTION

N'insérez pas la clayette à l'envers (retournée) ni dans la direction inverse.
Lorsque vous n'utilise pas la clayette du congelateur, gardez-la en lieu s ur pour une utilisation ulterieure.

REMARQUE

En cas de stockage d'un conteneur en verre sur la clayette en verre trempe, ces deux éléments peuvent etre rayes par frottement.

Inversion de la position de la poignée de la porte (pour les modèles équipés de poignées barres)

REMARQUE

Cette procédure s'applique à la fois aux compartments du réfrigerateur et du conGPLateur.

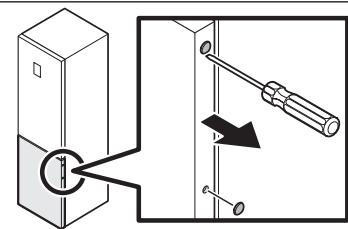

1. Utilisez un tournevis à tête plate pour retarder les cache-vis.

-Après avoir detached la poignee, remettez en place les cache-vis sur les troue de vis.

1. Utilisez un tournevis cruciforme pour retarder les vis et detacher la poignée.

REMARQUE

Utilisez ces vis pour fixer la poignée sur le côte opposé.

1. De l'autre côte de la porte, utilisez un tournevis à tête plate pour retarder les cache-vis.
2. Placez la poignée de l'autre côte de la porte et utilisez un tournevis cruciforme pour fixer la poignée à l'aide des vis.

Maintenance

1. Installee les cache-vis.

Inversion de la porte (modèles applicables uniquement)

AVENTISSEMENT

• L'inclinaison/installation du réfrigerateur nécessite l'intervention de 2 personnes minimum.
• Debranchez le cordon d'alimentation avant d'inverser les portes.

Outils requis (non fournis)

Tournevis cruciforme
Clé à douille de 10 mm

Tournevis à tête plate
Clé à douille de 8 mm

Clé de 11 mm
Clé de 10 mm

Accessoires

Cache de charnière supérieure gauche

Cache de porte supérieure droite (modèles applicables uniquement)

ATTENTION

Veillez à ne pas endommager les câbles et connecteurs pendant ce processus.
- Tout au long de la procédure d'inversion, tenez toutes les petites pièces (vis, obturateurs, etc.) du réfrigerateur hors de portée des enfants ou des bébés, pour des raisons de sécurité.
- Veillez à conserver les vis et les autres pieces retirees dans un lieu sur durant la procEDURE d'inversion des portes.

REMARQUE

Samsung recommends de faire inverser le sens d'ouverture des portes uniquement par des fournisseurs de service agrésés par Samsung. Cela sera facturé aux frais du client.
- Avant d'inverser les portes, placez un matériel de protection ( comme un carton par exemple) au sol pour y poser les pieces retirees afin d'eviter de les endommager durant toute la procEDURE.

Inversion de la porte

REMARQUE

Pour les modèles à poignées, commencez par inverser les poignées. (Pour en savoir plus, reportez-vous à la section « Inversion de la position de la poignée de la porte (pour les modèles équipés de poignées barres) ».)

1. Avec avoir fermé la porte du réfrigérateur, utilisez un tournevis cruciforme pour retarder les vis fixant le cache supérieur (A).

Maintenance

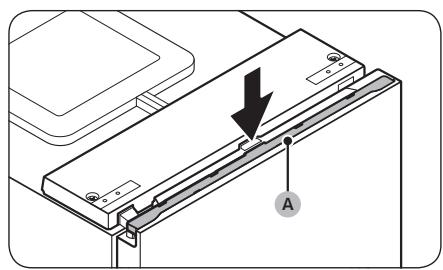

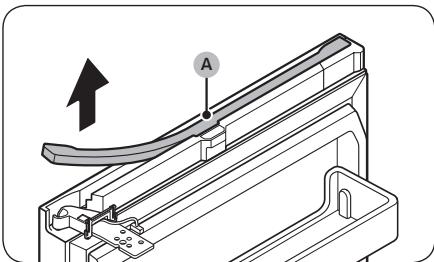

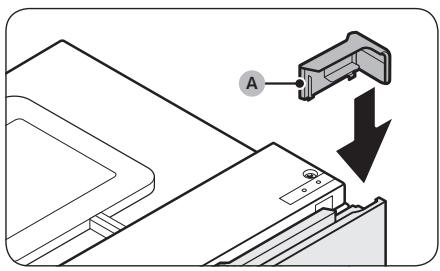

1. Soulevez doucement le cache supérieur (A) et posez-le sur le réfrigérateur.
2. Soyez prudent lorsque vous souveze le cache supérieur (A). Un cable connecté se trouve juste en dessous.

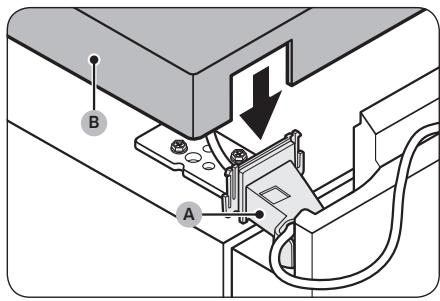

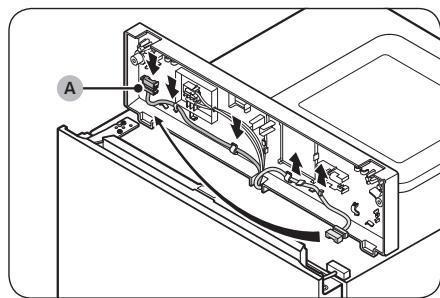

3. Retireze le cable et le connecteur de cable sur le support situé en dessous du cache supérieur. Il est possible que cette étape ne s'applique pas à certains modèles.
   ATTENTION

Ne tirez pas trop fort sur les connecteurs.

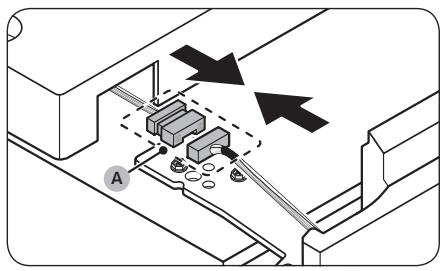

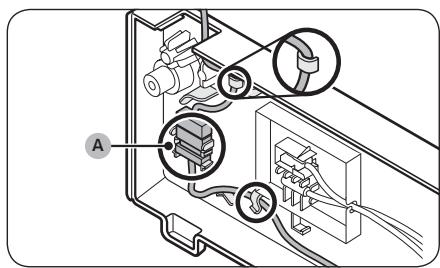

1. Debranchez le connecteur de cable (A).

2. Il est possible que cette étape ne s'applique pas à certains modèles.

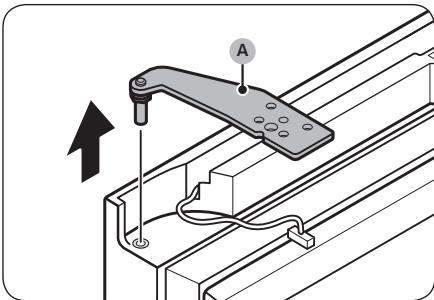

3. Utilisez une clé à douille (8 mm) pour retarder les vis permettant de fixer la charnière supérieure (A).

ATTENTION

Afin d'éviter que la porte du réfrigérateur ne tombe, assurez-vous de la tener fermement lors du retrait des vis.

REMARQUE

Vou pouvez également utiliser un tournevis cruciforme pour retarder les vis.

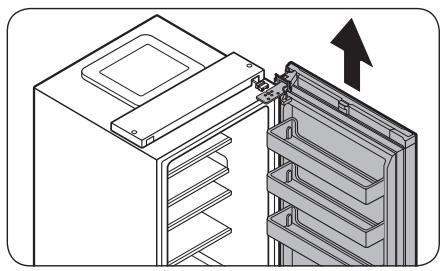

1. Ouvrez la portedu réfrigerateur et souveze-la pour la retirer de la charnière centrale.Conservez la porten lieu sur.

ATTENTION

La porte est lourde. Afin d'éviter tout dommage ou blessures, faites preuve de prudence lors du retrait de la porte.

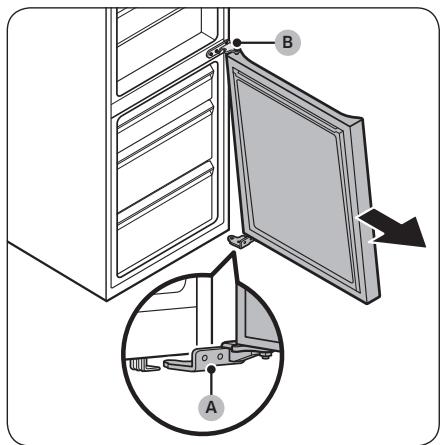

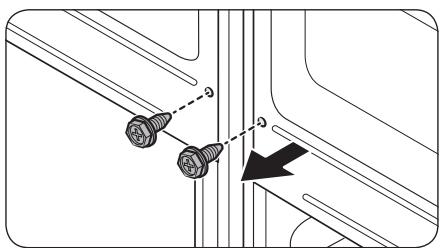

1. Ouvrez la porteducongélateur etutilisez un tourneviscruciformepourretirerles vis maintenant en place la charnière inférieure (A).

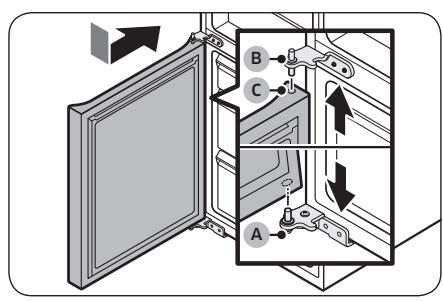

2. Alors que la porte du congelateur repose sur la charnière inférieure (A), tirez lentement la charnière inférieure (A) pour la retirer du support situé dans la partie inférieure du réfrigerateur. Une fois la charnière inférieure (A) retiree du support, retirez-la de la porte du congelateur, puis tirez la porte du congelateur vers le bas pour la retirer de la charnière centrale (B).

ATTENTION

Afin d'éviter que la porte du congelateur ne tombe, assures-vous de la tener fermement jusqu'à son retrait de la charnière centrale (B).

Maintenance

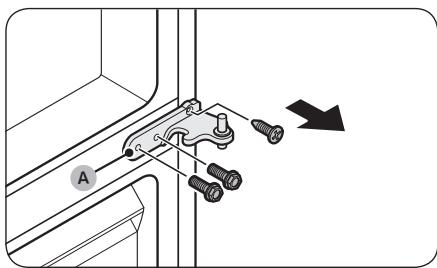

1. Utilisez un tournevis cruciforme et une clé à douille (10 mm) pour retarder les vis permettant de fixer la charnière centrale (A).

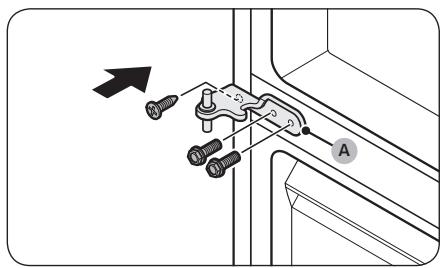

2. Retireze le cache-vis de la charnière centrale (A), puis utilisez le tournevis cruciforme pour retirer la vis (B).
3. Du côté opposé, utilisez un tournevis cruciforme pour serrer la vis (B), puis placez le cache-vis de la charnière centrale (A).

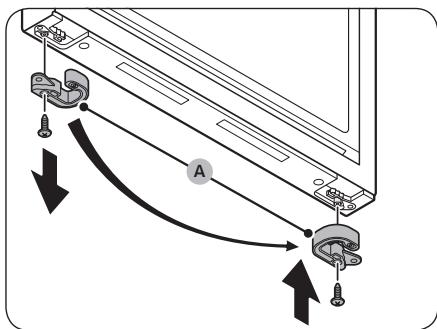

4. Retirez le cache-vis de la charnière inférieure (A) et place-le du cote opposé.

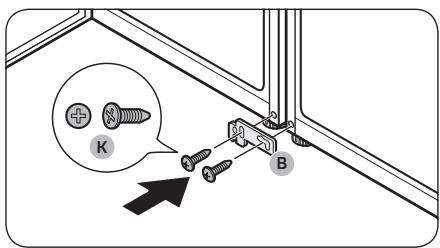

5. Dans la partie inférieure de la porte du congelateur, retirez la butée de porte (A) et place-la du côte opposé à la porte.

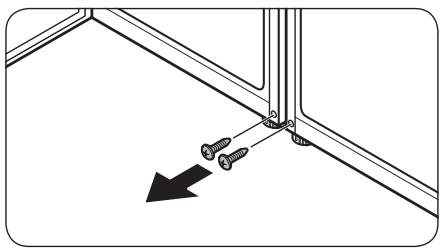

Utilisez un tournevis cruciforme pour retarder et serrer la vis permettant de fixer la butée de porte (A).
- Retournez la butée de porte (A) avant de la placer du côté opposé.

1. Dans la partie supérieure de la porte du congeilateur, inversez la position de I'eel (A) et du cache-eellet (B).

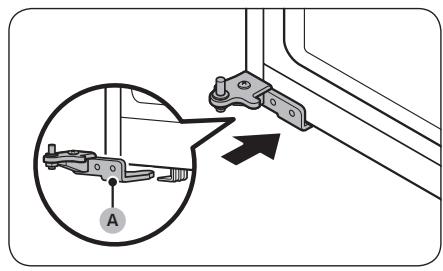

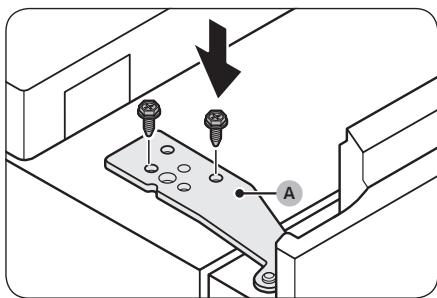

2. Serrez la charnière centrale (A) du côte opposé au retrait.

Utilisez un tournevis cruciforme et une clé à douille (10 mm) pour serrer les vis.

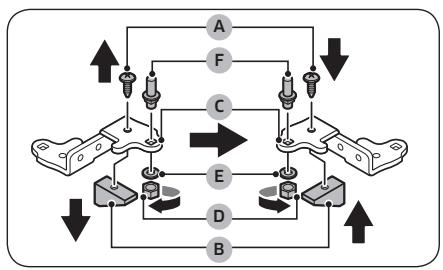

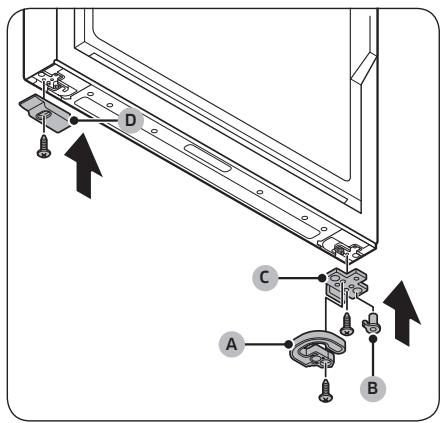

1. Demontez la charnière inférieure et inversez toutes les pieces.

a. Utilisez un tournévis cruciforme pour retarder la vis (A) permettant de fixer le dispositif de fixation (B) à la charnière inférieure (C).
b. Utilisez une clé (10 mm) pour-retirer l'écrou (D) et la rondelle (E) permettant de fixer l'axe (F).
c. Retournez la charnière inférieure (C), puis fixez à nouveau l'axe (F) à la rondelle (E) et à l'écrou (D).
d. Serrez le dispositif de fixation (B) en place à l'aide de la vis (A).

ATTENTION

Veillez à ne pas faire tomber l'axe (F) ou vous blesser aux doigts lors du retrait ou de l'installation de l'axe (F).
- Vérifiez que la rondelle (E) est au bon emplacement. Si l'axe est fixé sans la rondelle (E), la porte du congélateur risque de tomber et de provoquer des blessures.

Maintenance

1. Tournez le pied de mise à niveau sur le côte opposé à celui où la charnière inférieure (A) a été retiree. Ensuite, placez la charniere inférieure (A) sur le support.
2. Fixez la porte du congélateur.

a. Placez la porte du congelateur sur la charniere inférieure (A). Positionnez la porte perpendicular to au corps principal du réfrigérateur.
b. Poussez la porte du congealteur vers le bas pour insérer la charnière centrale (B) dans l'eellet (C) situé en haut de la porte du congealteur.

ATTENTION

Ne poussez pas la porte trop fort. Tout au long de cette étape, veillez à ce que la charnière inférieure (A) repose sur le support dans la partie inférieure du réfrigerateur.

REMARQUE

Après avoir fixé la porte du congélateur, ajustez les pieds de mise à niveau pourmettre le réfrigerateur de niveau. (Pour consulter les instructions détaillées, reportez-vous à la section « ÉTAPE 4 Réglage des pieds de mise à niveau » en page 38.)

1. Utilisez un tournevis cruciforme pour fixer la charnière inférieure (A) avec les vis. Puis, fermez la porte du congelateur.

1. Dans la partie inférieure de la porte du réfrigerateur, retirez toutes les pieces des cots droit et.gauche.

a. Utilisez un tournevis cruciforme pour retarder les vis.
b. Retirez le système de fermeture automatique (A), I'eellet (B) et la butee de porte (C) d'un cote, et le cache inférieur de la portedu réfrigérateur (D) de l'autre cote.

1. Inversez les côtes de toutes les pieces retirees.

a. Placez la butée de porte (C), l'eellet (B) et le système de fermeture automatique (A) du côte opposé à leur retrait.
b. À l'aide d'un tournevis cruciforme, serrez la butée de porte (C) et le système de fermeture automatique (A) en place à l'aide des vis.
c. Placez le cache inférieur de la porte du réfrigerateur (D) du côte opposé à son retrait.
d. À l'aide d'un tournevis cruciforme, serrez le cache inférieur de la porte du réfrigerateur (D) avec les vis.

ATTENTION

Vous devez serrer correctement les vis de la butée de porte (C) et du système de fermeture automatique (A) comme indiqué sur la figure. Si les vis ne sont pas serrées correctement, cela entraîne des dommages sur la charnière de la porte.

Maintenance

1. Retirez le cache du cable (A) de la partie supérieure de la porte du réfrigérateur.

2. Soulevez doucement les deux côts du cache du cable (A) et tirez pour le-retirer de la porte.

3. Il est possible que cette étape ne s'applique pas à certains modèles.

4. Retirez le cache de la charnière supérieure droite (A) et le cache supérieur gauche de la porte (B).

5. Il est possible que cette étape ne s'applique pas à certains modèles.

REMARQUE

Conserve les pieces retirees en lieu sur pour une utilisation ultérieure.
24. Retirez la charnière supérieure (A) de la portedu réfrigerateur.
25. Retirez I'oeillet (A) et place- le du cote opposé.

1. Inversez la charnière supérieure.

a. Utilisez une clé (11 mm) pour démonter l'axe (A) de la rondelle (B).
b. Retournez la charnière supérieure (C), puis fixez à nouveau la rondelle (B) et l'axe (A).

ATTENTION

Veillez à ne pas faire tomber l'axe (A) ou vous blesser aux doigts lors du retrait ou de l'installation de l'axe (A).
- Vérifiez que la rondelle (B) est au bon emplacement. Si l'axe est fixé sans la rondelle (B), la porte risque de tomber et de provoquer des blessures.

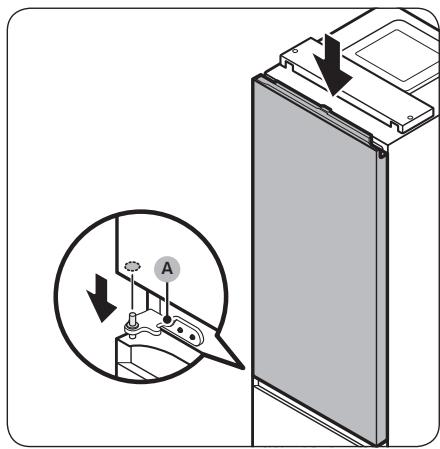

1. Placez la porte du réfrigérateur sur la charnière centrale (A).

ATTENTION

Afin d'éviter que la porte du réfrigerateur ne tombe, assurez-vous de la tenir fermement jusqu'au serrage de la charnière supérieure.

1. Serrez la charnière supérieure (A) du côte opposé au retrait.

Maintenance

1. À l'aide d'une clé à douille (8 mm), fixez la charnière supérieure (A) avec les vis.

1. Retirez le cache d'interstice (A) au niveau du cache supérieur (B), puis placez-le sur le côte opposé.

1. Sous le cache supérieur, tirez le connecteur de cable (A) des supports et déplacez-le vers les supports du côté opposé.

Il est possible que cette étape ne s'applique pas à certains modèles.

1. Déplacez le connecteur de cable (A) de la portedu réfrigerateur vers le côte opposé.

2. Il est possible que cette étape ne s'applique pas à certains modèles.

1. Rebranchez le connecteur de cable (A).

2. Il est possible que cette étape ne s'applique pas à certains modèles.

ATTENTION

Assurez-vous que les connecteurs de cable sont correctement branchés. Sinon, l'écran ne fonctionnera pas.

1. Placez le cable et le connecteur de cable (A) sur le support situé en dessous du cache supérieur.

2. Il est possible que cette étape ne s'applique pas à certains modèles.

3. Installez le cache de charnière supérieure gauche (A) (fourni) sur la charnière supérieure, puis montez le cache supérieur (B).

4. Insérez les câbles et connecteurs dans le cache de charnière supérieure gauche (A) et le cache supérieur (B). (Certains modèles n'ont pas de câbles au niveau de la porte du réfrigerateur ; cette instruction peut donc ne pas s'appliquer à ces modèles.)

5. Avec la porte du réfrigérateur fermée, replacez le cache supérieur (A) et serrez-le avec les vis à l'aide d'un tournevis cruciforme.

ATTENTION

Veillez à ne pas endommager les câbles lorsque vous serrez le cache supérieur (A).

Maintenance

1. Placez le cache supérieur droit (A) de la porte (fourni) sur le côte opposé de la charnière de la porte.
2. Il est possible que cette étape ne s'applique pas à certains modèles.
3. Placez le cable de la porte du réfrigérateur dans l'espace situé sous le cache du cable (A).
4. Il est possible que cette étape ne s'applique pas à certains modèles.
5. Replacez le cache du cable (A) sur la porte du réfrigerateur.
6. Il est possible que cette étape ne s'applique pas à certains modèles.
7. Ouvrez et fermez plusieurs fois la portedu réfrigerateur pour vérifier l'absence deproblème.

1. Detachez les joints des portes du réfrigerateur et du congealaur, puis fixez-les après une rotation de 180 degrés.

ATTENTION

Assurez-vous que les joints des portes sont correctement installés. Dans le cas contraire, un bruit peut être émis ou de la condensation peut se former, ce qui affectera les performances de l'appareil.

REMARQUE

• Àprous avoir inversé la porte, ajustez les pieds de mise à niveau pourmettre le réfrigerateur de niveau. (Pour consulter les instructions détaillées, reportez-vous à la section « ÉTAPE 4 Réglage des pieds de mise à niveau » en page 38.)
  Pour ramener la porte a sa position initiale, suivez a nouveau les etapes. Veuillez noter que la porte, les charnières et les autres pieces se trouveront alors dans le sens opposé a celui indiquedans ces etapes.

Maintenance

Utilisation et entretien

1. Sortez un peu la clayette (ou la grille et la clayette) en tirant. Ensuite, tout en soulevant l'arrière, procedez au retrait en tirant.

1. Inclinez la clayette (ou la grille et la clayette) en diagonale pour la/les retirer.

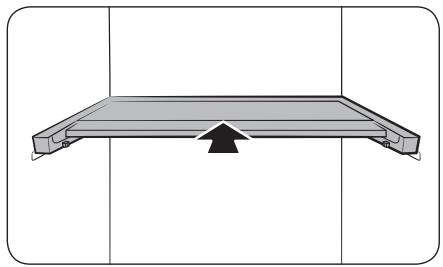

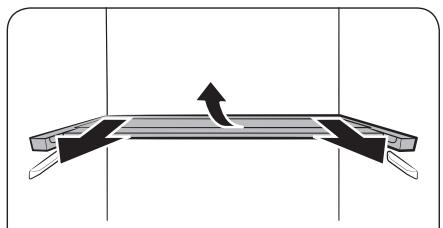

Clayette pliante (modèlees applicables uniquement)

1. Faites glisser la première moitié de la clayette.
2. Sortez un peu la clayette piante en tirant.
   Ensuite, tout en boulevant l'arrière, procédez au retrait en tirant.
3. Inclinez la clayette en diagonale pour la retirer.

ATTENTION

• Ne placez pas d'aliments ou d'objets à l'avant de la zone de Fraîcheur optimale+. Sinon, la porte risque de ne pas fermer correctement et les alimentés de tomber.
  La clayette doit être correctement insérée. Ne l'insérez pas à l'envers.
  Lors de la reinsertion de la clayette, assurez-vous de la pousser jusqu'au bout jusqu'à ce qu'elle soit en place.
• Les recipients en verre peuvent rayer la surface des clayettes en verre.

Maintenance

Nettoyage

Intérieur et extérieur

AVERTISSEMENT

• Ne nettoyez pas le réfrigerateur avec du benzène, du diluant ou du nettoyant domestique/pour voiture comme du Clorox™. Ces produits risquent d'endommager la surface du réfrigerateur et de provoquer un incendie.
• Évitez de vaporiser de l'eau directement sur le réfrigérateur. Risque d'électrocution.

À l'aide d'un chiffon sec, retirez régulierèment tous les corps étrangers, tels que la poussière ou l'eau, au niveau des broches de la fiche d'alimentation et des points de contact.

1. Debranchez le cordon d'alimentation.
2. Utilisez un chiffon doux non peluchexs humidifié ou une serviette en papier pour nettoyer l'intérieur et l'extérieur du réfrigerateur.
3. Ensuite, utilisez un chiffon sec ou une serviette en papier pour bien secher les surfaces.
4. Branchez le cordon d'alimentation.

Panneau arrêté / Cache du compresseur (modèles applicables uniquement)

Pourmaintenirlapropretedescordons et des piecesexposéesdudpanneauarriere,passez un coup d'aspirateur sur le panneau une ou deux fois par an.

ATTENTION

Ne retirez pas le cache du panneau arrêté. Il existe un risque d'électrocution.

Replacement

Ampoules DEL

Pour changer les ampoules du réfrigérateur, contactez votre centre de service Samsung local.

AVERTISSEMENT

• Les ampôules ne peuvent pas être replacées par l'utilisateur. N'essayez pas de replacer une ampôule par vous-même. Risque d'électrocution.

Ampoule (source de lumière)

Ce produit contient une source lumineuse de classe d'efficacité énergétique .

La ou les ampoule(s) et/ou le ou les mécanisme(s) de commande ne sont pas replacables par l'utilisateur. Pour remplaçier la ou les ampoule(s) et/ou le ou les mécanisme(s) de commande de l'appareil, contactez un centre de service Samsung local.

Pour obtenir les instructions détaillées de remplacement pour la ou les ampoule(s) ou pour le ou les mécanisme(s) de commande de votre apparéil, rendez-vous sur le site Internet de Samsung (http://www.samsung.com), allez dans Assistance > Assistance sur la page d'accueil, puis saisissez le nom du modele.

Pour obtenir les instructions détaillées de démontage pour la ou les ampoule(s) et/ou pour le ou les mécanisme(s) de commande, suivez simplement les instructions de remplacement fournies, tel que décrit ci-dessus.

Panneau de porte (modèles applicables uniquement)

Vouss pouvez selectionner le panneau de porte que vous preferiez pour votre réfrigérateur SUR MESURE. Achetez le panneau de porte chez un détaillant Samsung et un installateur agrée installerer la panneau pour vous.

ATTENTION

• Si vous démonze ou installez vous-même le panneau de porte, cela risque d'entrainer des dégats matériels ou des blessures corporelles. Si vous rencontres des problèmes avec le panneau de porte, contactez un centre de service Samsung.
• Il est possible que des frais d'intervention soient factures pour le remplacement du panneau, même si l'opération est effectuee pendant la période de garantie.

Maintenance

Installation en duo (modèles applicables uniquement)

Si vous le souhaitez, vous pouvez installer ce réfrigerateur côte à cote avec un autre réfrigerateur Samsung. Toutefois, les réfrigerateurs doivent être des modèles SUR MESURE. Si vous souhaitez effectuer une installation en duo, vérifie si les modèles désirsés permettent une installation en duo avant de les acheter. Vous pouvez le vérifier auprès du détaillant ou sur le site Internet samsung.com.

REMARQUE

• Achetez le kit d'installation en duo chez un détaillant Samsung et vous pouvez demander à un installateur agrée de procee à l'installation en duo.

• Veillez à acheter le kit d'installation en duo approprié pour votre modèle. Pour éviter tout problème d'installation, vous nevez utiliser le kit d'installation en duo dédié.

• Modèle RB34 : RA-C00K4BAA
  Modèle RB38 : RA-C0OK3BAA

• L'installation en duo risque d'augmenter la consommation d'énergie.

01	Recommendation : supérieur à 50 mm
02	105 °
03	1 250 mm
04	1 212 mm
05	Équerre supérieure
06	Garniture
07	Sens d'installation

Outils requis (non fournis)

Tournevis cruciforme

Tournevis à tête plate

Clé à douille de 8 mm (pour les boulons)

Accessoires du kit d'installation en duo

A. Équerre supérieure (x1)

E. Patin de mise à niveau (x4)

J. Vis à tête
hexagonale M5 x 16 (x4)

B. Équerre inférieure (x1)

F. Mousse T7 LEX (x8)

K. Vis M4 x 18 (x2)

C. Garniture (x1)

G. Mousse T5 PE (x1)

D. Gabarit A/S de
réference (x4)

H. Équerre arrêté (x1)

REMARQUE

Le chiffre entre parentheses indique la quantité de chaque accessoire.
L'équerre inférieure (B) et la garniture (C) sont disponibles dans deux tailles (7 ou 15 mm). Vérifie les tailles lorsque vous commandez le kit d'installation en duo.

Maintenance

Instructions étape par étape

REMARQUE

Les lettres alphabetiques figurant sur l'illustration et entre parentheses sont les mêmes que celles indiquées dans la liste d'accessoires.

1. Vérifiez que le sol est de niveau.

Utilisez un niveau pour vérifier que le sol est de niveau à l'endroit où les deux roulettes arrirée du réfrigérateur seront positionnées.

1. Placez les gabarits A/S de referrerence (D) et vérifie le niveau.

2. Placez sur le sol les deux gabarits A/S de reférence (D) fournis, à l'endroit où les deux roulettes arrêtè du réfrigérateur seront positionnées, puis vérifie le niveau.

3. Si le sol n'est pas de niveau, placez les patins de mise à niveau (E) fournis sous les gabarits A/S de reférence (D), de sorte que le réfrigérateur repose sur une surface plane.
4. Une fois que vous avez identifié toutes les pièces requises pour la mise de niveau, enlevez le film de protection du ruban double face en dessous de chaque pièce, puis installez la pièce à son emplacement final.

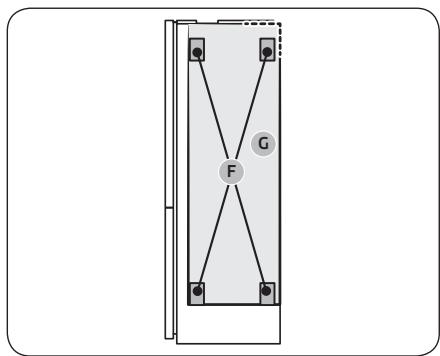

1. Installez les mousse as fin de laisser un écart entre les deux réfrigerateurs.

REMARQUE

Vouvedeze installer la mousse T5 PE (G) uniquely sur le modele BMF (congelateur a montage par le bas). (Dans le cas ou vous installez deux types differents de réfrigérateur en duo.)

A. Installation en duo du modele RB38 :

• Installee la mousse T5 PE (G).
• Reportez-vous à l'illustration pour déterminer la position de la mousse.

B. Installation en duo du modele RB34 :

• Installez la mousse T5 PE (G), puis installez quatre mousses T7 LEX (F) par-dessus la mousse T5 PE (G).

• Reportez-vous à l'illustration pour déterminer la position des moussees.

• Alignez les deux réfrigerateurs.

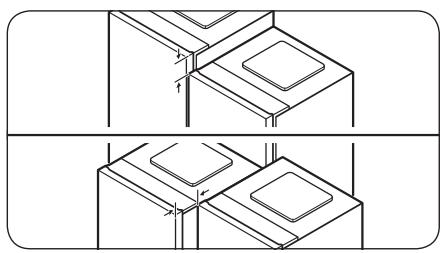

• Vérifiez le bon alignement en haut et à l'avant des réfrigerateurs et réalignez-les si nécessaire.

Maintenance

1. Retireez les vis au niveau des deux trou s sera fixée l'équerre inférieure.

Ouvrez la portedes réfrigérateurs à installer en duo, puis retirez les vis situées à l'endroit ou l'équerre inférieure sera fixée.

1. Fixez l'équerre inférieure (B).

Fixez l'équerre inférieure (B) avec les deux vis M4 x 18 (K) (une sur chaque réfrigerateur) afin de fixer la partie inférieure des réfrigerateurs.

1. Fixez l'équre supérieure (A).

Fixez l'équre supérieure (A) à l'aide des quatre vis à tete hexagonale M5 x 16 (J) afin de fixer la partie supérieure des réfrigérateurs.

REMARQUE

Alignez le haut des deux réfrigérateurs avant de fixer l'équerre supérieure.

1. Retirez les vis situées à l'arrière des réfrigerateurs.

(^*):15mm (RB34)/7mm (RB38)

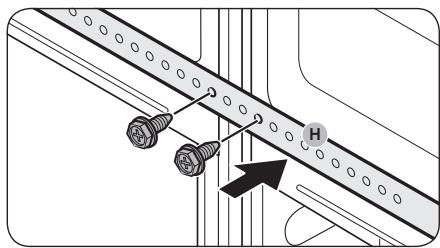

1. Utilisez les vis retirees à l'objet 8 pour fixer l'équerre arrêté (H).

2. Verifiez l'espace entre les réfrigerateurs.

3. Àprous avoir fixé les équères supérieure et inférieure, vérifie que l'espace entre les réfrigerateurs est de 7 mm ou 15 mm en haut et en bas.

自 REMARQUE

Si l'espace entre les réfrigerateurs est supérieur à 7 mm ou 15 mm, il risque d'y avoir moins d'espace entre le réfrigerateur et les murs (ou meubles) et cela peut empêcher l'ouverture des portes.

1. Poussez les réfrigerateurs à l'intérieur des murs (ou meubles).

2. Deux personnes doivent simultanément pousser les réfrigérateurs, reliés à l'aide des équerres, à l'intérieur des murs (ou meubles).

REMARQUE

Si les deux personnes ne poussent pas les réfrigerateurs en même temps, la partie arrrière des réfrigerateurs risque de s'ecarter ou de devier de leur emplacement d'installation souhaite.

1. Reglez la hauteur des réfrigerateurs.

2. Faites tourner le pied de mise à niveau vers la droite ou la gauche pour régler la hauteur des réfrigerateurs, de manière à ce qu'ils arrivent à fleur des murs (ou meubles).

Maintenance

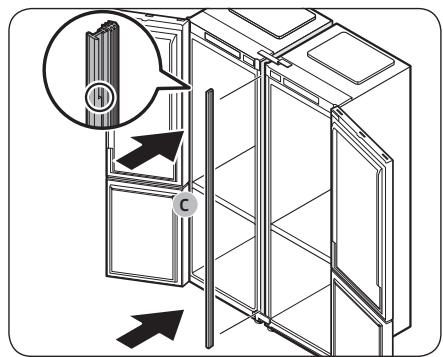

1. Insérez la garniture (C) entre les réfrigerateurs. Ouvrez les portes et insérez la garniture (C) entre les réfrigerateurs.

REMARQUE

Observe la partie plus large de la garniture sur l'illustration pour identifier le haut de la garniture.

1. Effectuez une verification finale. En l'absence de problèmes, enlevez le film de protection sur l'appareil.

Dépannage

Avant d'appeler pour obtenir de l'aide, parcourez les points de vérification ci-dessous. Tous les appeals de dépannage concernant des situations normales (autres que des cas de début) seront facturés à l'utilisateur.

Généralités

Température

Symptôme	Causes possibles	Solution
Le réfrigérateur/ congélateur ne fonctionne pas. La température du réfrigérateur/ congélateur est élevé.	• Le cordon d'alimentation n'est pas branché correctement.	• Branchez correctement le cordon d'alimentation.
	• La molette de contrôle de la température n'est pas régée correctement.	• Baissez la température.
	• Le réfrigérateur se trouve à proximité d'une source de chaleur ou est exposé à la lumière directe du soleil.	• Assurez-vous que le réfrigérateur n'est pas exposé à la lumière directe du soleil et qu'il n'est pas à proximé d'une source de chaleur.
	• Le dégagement entre le réfrigérateur et les parois sur les côtés/à l'arrière n'est pas suffisant.	• Assurez-vous de laisser au moins 5 cm à l'arrière et sur les côts.
	• La fonction Absence est activée.	• Désactiver la fonction Absence.
	• Le réfrigérateur est en surcharge. Des alimententsBloquent les orifices de ventilation du réfrigérateur.	• Ne surcharge pas le réfrigérateur. Ne laisser pas des alimentents bloquer la ventilation.
Le réfrigérateur/ congélateur refroidit trop.	• La molette de contrôle de la température n'est pas régée correctement.	• Augmentez la température.
La paroi interieure est chaude.	• Le réfrigérateur dispose de tuyaux résistants à la chaleur dans la paroi interieure.	• Pour prévenir la formation de condensation, le réfrigérateur est equipé de tuyaux résistants à la chaleur dans les coins à l'avant. Lorsque la température ambiente augmente, cet équipement peut ne pas fonctionner correctement. Il ne s'agit pas d'un dysfonctionnement du système.

Dépannage

Odeurs

Symptôme	Causes possibles	Solution
Le réfrigérateur dégage des odeurs.	• Aliments abîmés.	• Nettoyez le réfrigerateur et retirez les alimentés abîmés.
	• Aliments très odorants.	• Assurez-vous que les alimentés à forté odeur sont emballés de manière hermétique.

Givre

Symptôme	Causes possibles	Solution
Présence de givreautour des orifices deventilation.	• Des alimentsbloquent les orificesde ventilation.	• Assurez-vous qu'aucun aliment nebloque les orifices de ventilationdu réfrigérateur.
Présence de givre surles parois intérieures.	• La porteste mal fermée.	• Assurez-vous que les alimentenebloquent pas la porte. Nettoyez lejoint de la porte.
Une quantité excessivede givre s'accumulédans le conGPLateur.	• La portene se ferme pasde manière complètementhermétique car le joint de laportere n'a pas été inversé après l'inversion des portes.	• Détachez le joint de la portepuis fixez-le après une rotation de180°.

Condensation

Symptôme	Causes possibles	Solution
De la condensation se forme sur les parois interieures.	• Si la porte est laissée ouverte, de l'humidité pénétre dans le réfrigérateur.	• Éliminez l'humidité et ne laissez pas la porte ouverte pendant une période prolongée.
	• Aliments avec une forte teneur en humidité.	• Assurez-vous que les alimentés sont emballés de manière hermétique.

Entendez-vous dessons anormaux provenant du réfrigérateur?

Avant d'appeler pour obtenir de l'aide, parcourez les points de vérification ci-dessous. Tous les appels d'assistance concernant des bruits normaux seront factures à l'utilisateur.

Cessonsont touta faitnormaux.

Lorsque vous commencez ou terminez une opération, il se peut que le réfrigérateur émette dessons similaires à l'allumage du moteur d'une voiture. Lorsque I'opération se stabilise, lessons s'attenueront.

• Lorsque le ventilateur est en marche, cessons peuvent etre émis. Lorsque le réfrigerateur atteint la température réglée, aucun son de ventilateur n'est émis.

• Pendant le cycle de déconnélation, il se peut que de l'eau goutte sur la résistance de déconnélation, générant alors dessons de grésillement.

Dépannage

• À mesure que le réfrigerateur refroidit ou congue, du gaz réfrigérant circule dans les tuyaux hermétiques, provoquant alors dessons de bouillonnement.

Bouillonnement!

• À mesure que la température du réfrigerateur augmenter ou baisse, les pièces en plastique se contractent ou se détendent, créé alors des bruits de cognement. Ces bruits sont produits pendant le cycle de décongélation ou lorsque les pièces électroniques fonctionnement.

Craquement!

Pour les modèle avec machine à glaçons : Lorsque la vanne d'eau s'ouvre pour replir la machine à glaçons, dessons de bourdonnement peuvent être émis.
- En raison de l'égalisation de la pression lors de l'ouverture et de la fermeture de la portedu réfrigerateur, dessons de souffle peuvent être émis.

Annexe

Consignes de sécurité

Pour garantir l'utilisation la plus optimale de I'energie, veuillez laisser tous les accessoaires internes tels que les paniers, les tiroirs, les clayettes et le bac à glaçons sur leur position indiquée par le fabricant.
- Cet apparéil de réfrigération n'est pas destiné à être utilisé comme apparéil encastré.

Instructions d'installation

Pour les apparèils de réfrigération avec classe climatique

Selon la classe climatique, cet appeareil de réfrigération est destiné à être utilisé dans une plage de températures ambantes telle que spécifiée dans le tableau suivant.

La classe climatique figure sur la plaque signalétique. L'appareil peut ne pas fonctionner correctement s'il est utilisé à des températures situées en dehors de la plage spécifique.

La classe climatique figure sur l'étiquette apposoed à l'intérieur de votre réfrigerateur.

Plage de températe efficace

Le réfrigerateur a été créé pour un fonctionnement normal dans la plage de températures spécifiée par sa classe énergétique nominale.

Classe	Symbole	Plage de températures ambiente (°C)
		IEC 62552 (ISO 15502)	ISO 8561
Climat tempéré étendu	SN	+10 à +32	+10 à +32
Climat tempéré	N	+16 à +32	+16 à +32
Climat subtropical	ST	+16 à +38	+18 à +38
Climat tropical	T	+16 à +43	+18 à +43

REMARQUE

Les performances de refroidissement et la consommation électriche du réfrigerateur peuvent être affectées par la température ambiente, la fréquence d'ouverture de la porte et l'emplacement du réfrigerateur. Nous vous recommendons de régler les réglages de température comme approprié.

Consignes relatives à la température

Température recommende

Réglage de température optimal pour le stockage d'aliments :

• Refrigerateur: 3^ C
  Congélateur: -19°C

REMARQUE

La température optimale de chaque compartment dépend de la température ambiente. La température optimale ci-dessus a été déterminée pour une température ambiente de 25^ .

Refroidissement rapide

La fonction Refroidissement rapide accélère le processus de refroidissement avec le ventilateur à vitesse maximale. Le réfrigérateur continue de fonctionner à vitesse maximale pendant deux heures et demie, avant de revenir à la température précédente.

Congélation rapide

La fonction Congélation rapide accélère le processus de congélation avec le ventilateur à vitesse maximale. Le congesteur fonctionne à vitesse maximale durant 50 heures avant de revenir à la température précédente. Pour congefer une grande quantité d'aliments, activez la fonction Congélation rapide au moins 20 heures avant de placer les alimentés dans le congesteur.

REMARQUE

Lorsque vous utilisez cette fonction, la consommation d'énergie du réfrigerateur augmente. N'oubliez pas de la désactiver lorsque vous n'en avez plus besoin et de régler à nouveau la température d'origine.

Conseils de stockage pour une préparation optimale (modèles applicables uniquement)

Recouvre les alimentés afin de conserver leur humidité et éviter qu'ils ne récapuérent les odeurs des autres alimentés. Pour une grande casserole contenant des alimentés tels que de la soupe ou un ragout, veuillez répartir son contenu en plusieurs portions plus petites que vous mettrez dans des éléments peu profonds avant de lesmettre au réfrigerateur. Pour un gros morceau de viande ou un poulet entier, veuillez le couper en morcaux de plus petite taille ou le placer dans des éléments peu profonds avant de lemettre au réfrigerateur.

Positionnement des alimentés

Clayettes	Les clayettes sont régibles afin de pouvoir les adapter aux divers emballages.
Compartment spécialisé (modèles applicables uniquement)	Les tiroirs à légumes étanches offrent un environnement de stockage optimal pour les fruits et légumes. Les légumesrequireient un taux d'humidité élevé tandis que les fruits ont besoin d'un faible taux d'humidité. Les tiroirs à légumes sont équipés de dispositifs de contrôle permettant de réguler le taux d'humidité. (‘Selon le modele et les options disponibles) Un tiroir à viande à température régable optimise le temps de stockage des viandes et fromages.
Stockage dans la porte	Ne stockez pas les denrées périssables dans la porte. Les øeufs doivent être stockés dans leur emballage en carton sur une clayette. La tempête des bacs de stockage de la porte fluctue davantage que celle dans le compartment. Maintenez la porte fermée le plus possible.
Compartment du congélateur	Youss pouvez stocker des-aliments surgelés, faire des glaçons et congeler des alimentés frais dans le compartment du congélateur.

REMARQUE

Congelez uniquement des alimentes frais et non abimés. Conservez les alimentes devant être congelés loin des alimentes déjà congelés. Pour prévenir la perte de saveur ou le séchage des alimentes, placez-les dans des recipients hermétiques.

Tableau des périodes de stockage au réfrigérateur et au congélateur

La durabilité de la fraîcheur des alimentés dépend de la température et de l'exposition à l'humidité. Étant donné que les dates des produits n'indiquent pas comment utiliser les produits en toute sécurité, reportez-vous à ce tableau et suivez les conseils qui y figurent.

Produits laitiers

Produit	Réfrigérateur	Congélateur
Lait	1 semaine	1 mois
Beurre	2 semaines	12 mois
Crème glacée	-	2 à 3 semaines
Fromage naturel	1 mois	4 à 6 mois
Fromage à la crème	2 semaines	Non recommendé
Yaourt	1 mois	-

Vande

Produit	Réfrigérateur	Congélateur
Rôtis frais, steaks frais, côtelettes fraîches	3 à 4 jours	2 à 3 mois
Viande crue fraîche, bœuf à braiser	1 à 2 jours	3 à 4 mois
Bacon	7 jours	1 mois
Saucisses, viande crue de porc, bœuf, dinde	1 à 2 jours	1 à 2 mois

Annexe

Volaille / CEufs

Produit	Réfrigérateur	Congélateur
Vande de volaille fraîche	2 jours	6 à 8 mois
Salade à la volaille	1 jour	-
CEufs, frais dans leur coquille	2 à 4 semaines	Non recommendé

Poisson / Fruits de la mer

Produit	Réfrigérateur	Congélateur
Poisson frais	1 à 2 jours	3 à 6 mois
Poisson cuit	3 à 4 jours	1 mois
Salade au poisson	1 jour	Non recommendé
Poisson séché ou mariné	3 à 4 semaines	-

Fruits

Produit	Réfrigérateur	Congélateur
Pommes	1 mois	-
Pêches	2 à 3 semaines	-
Ananas	1 semaine	-
Autres fruits frais	3 à 5 jours	9 à 12 mois

Légumes

Produit	Réfrigérateur	Congélateur
Asperges	2 à 3 jours	-
Broccoli, choux de Bruxelles, petits pois, championons	3 à 5 jours	-
Chou, chou-fleur, céléri, concombre, laitue	1 semaine	-
Carottes, betteraves, radis	2 semaines	-

Informations du modele et commande de pieces de rechange

Informations du modele

Pour acceder à l'enregistrement EPREL du modele :

1. Allez sur le site Internet https://eprel.ec.europa.eu.
2. Trouvez l'identifant du modele sur I'etiquette energetique de I'appareil et saisissez-le dans le champ de recherche.
3. Les informations relatives à l'étiquetage énergétique du modele s'affichent.

Informations sur les pieces

• Période minimale de disponibilité des pieces de rechange nécessaires à la réparation de l'appareil
• 7 ans pour les thermostats, capteurs de température, cartes de circuit imprimé et sources d'éclairage, poignées de porte, charnières de porte, bacs, paniers (boites ou tiroirs)
• 10 ans pour les joints de porte
  La perte di minimale de garantie fournie par le fabricant pour l'appareil de refrigeration est de 24 mois.
• Informations pertinentes pour commander des pieces de rechange, directement ou via d'autres intermédiaires proposés par le fabricant, l'importateur ou le représentant agréé
• Vous trouvrez des informations pour une réparation par des professionnels sur le site Internet http:// samsung.com/support.
  -若您 trouvrez le guide de réparation pour l'utilisateur sur le site Internet http://samsung.com/support.

Mémo

Mémo

Comment contacter Samsung dans le monde

Si vous avez des suggestions ou des questions concernant les produits Samsung, veuillez contacter le Service Consommateurs Samsung.

Pays	Centre d'appels	Site Internet
FRANCE	01 48 63 00 00	www.samsung.com/fr/support

DA68-04111C-04
