Type de produit	Enceinte colonne 3 voies
Marque	TRIANGLE
Modèle	COLONNE WHITE (X1)
Dimensions (H x L x P)	965 x 188 x 275 mm
Poids	15,5 kg
Sensibilité	90 dB/W/m
Bande passante	45 Hz - 24 kHz (± 3 dB)
Puissance admissible	100 W
Puissance crête répétitive	200 W
Impédance nominale	6 Ω
Impédance minimale	3,9 Ω
Fréquence de coupure grave	400 Hz
Fréquence de coupure aigu	3,0 kHz
Nombre de voies	3
Matériau du tweeter	Dôme titane
Alimentation	Passive (nécessite amplificateur externe)
Fonctions principales	Reproduction sonore stéréo et home cinéma
Entretien et nettoyage	Surface synthétique nettoyable à l'eau ; dôme titane fragile, ne pas toucher ; membrane essuyable avec chiffon sec non pelucheux
Précautions de sécurité	Ne pas surexposer à la puissance ; respecter les polarités ; distance de sécurité avec téléviseur CRT (1 m)
Garantie	5 ans (2 ans pour amplificateur de caisson de grave)
Pièces détachées et réparabilité	Contact revendeur ou distributeur local pour réparation

FOIRE AUX QUESTIONS - COLONNE WHITE (X1) TRIANGLE

Comment déballer l'enceinte sans l'endommager ?

Ouvrez le carton, retirez toutes les agrafes, puis sortez l'enceinte avec précaution. Ne touchez pas le dôme en titane du tweeter avec les doigts ou un chiffon. Vérifiez l'absence de défauts et contactez le revendeur si nécessaire.

Quels câbles utiliser pour le branchement ?

Utilisez des câbles de section suffisante, spécialement conçus pour enceintes acoustiques. Les câbles Haute définition TRIANGLE sont recommandés. Respectez des longueurs identiques pour les voies droite et gauche et veillez aux polarités + et -.

À quelle distance placer l'enceinte d'un téléviseur à tube cathodique ?

Maintenez une distance minimale de 1 mètre pour éviter les perturbations magnétiques des couleurs de l'écran. Les voies centrales blindées n'ont pas cette contrainte.

Quelle est la distance minimale entre les enceintes pour un bon effet stéréo ?

La distance minimale recommandée entre les enceintes est de 2 mètres. L'auditeur doit également se trouver à au moins 2 mètres des enceintes.

Comment nettoyer l'enceinte ?

La surface synthétique peut être nettoyée à l'eau. Le dôme titane est très fragile : ne pas le toucher, éventuellement effleurer avec un pinceau non synthétique très doux. La membrane peut être essuyée avec un chiffon sec non pelucheux.

Quel amplificateur choisir pour ces enceintes ?

Privilégiez un amplificateur de bonne qualité et de puissance suffisante (au moins 100 W par canal). Un ampli puissant utilisé modérément est préférable à un ampli sous-dimensionné poussé à fond, qui risque d'endommager les haut-parleurs.

Que faire si le son devient distordu à fort volume ?

Baissez immédiatement le volume. Lorsque l'amplificateur est en saturation, l'aigu devient désagréable et les haut-parleurs peuvent cracher. Une distorsion prolongée peut endommager définitivement les enceintes.

Comment placer les enceintes pour un home cinéma ?

Placez les enceintes principales comme en stéréo. La voie centrale doit être stable (support dédié). Les voies arrière entre 1,5 m et 2 m de hauteur, pas à hauteur d'oreille. Utilisez un caisson de grave entre les enceintes principales, évitez les coins.

Quelle est la durée de la garantie et que couvre-t-elle ?

La garantie est de 5 ans (2 ans pour les amplificateurs de caisson) à partir de la date d'achat. Elle couvre les défauts de fabrication. Exclusions : dommages par excès de puissance, usage professionnel, humidité, chocs, intervention non agréée.

Comment faire réparer l'enceinte sous garantie ?

Contactez le revendeur initial si vous êtes dans le pays d'achat. Sinon, contactez le distributeur national de votre pays. Vous pouvez aussi appeler TRIANGLE en France ou consulter le site Internet pour les coordonnées locales.

MODE D'EMPLOI COLONNE WHITE (X1) TRIANGLE

MANUEL de l'utilisateur p.1-p.7

OWNER'S MANUAL P.8 - P15 BENUTZERHANDBUCH P.16 - P.23

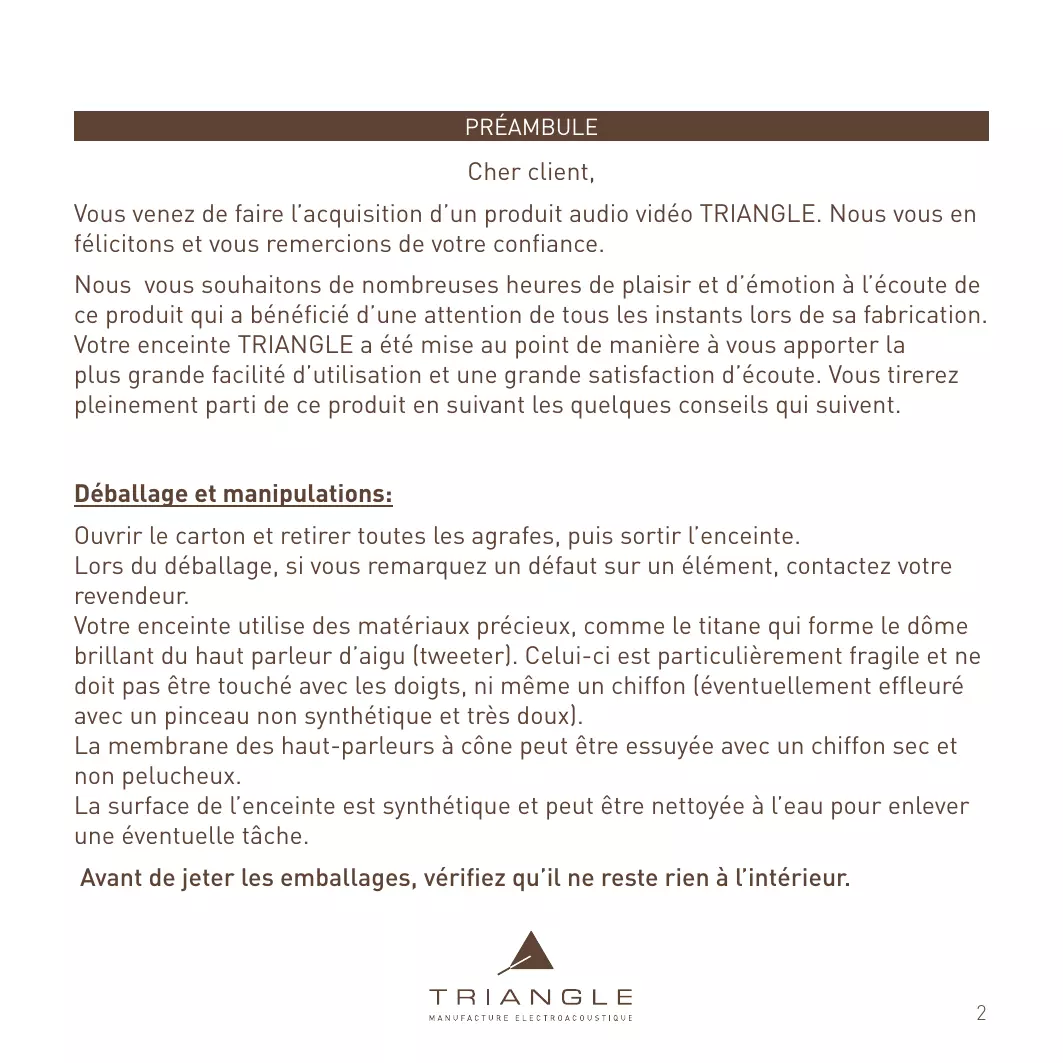

Cher client,

Vous venez de faire l'acquisition d'un produit audio vidéo TRIANGLE. Nous vous en félicitons et vous remercions de votre confiance.

Nous vous souhaitons de nombreuses heures de plaisir et d'émotion à l'écoute de ce produit qui a bénéficié d'une attention de tous les instants lors de sa fabrication. Notre enceinte TRIANGLE a été mise au point de manière à vous apporter la plus grande facilité d'utilisation et une grande satisfaction d'écoute. Vous tirerez pleinement parti de ce produit en suivant les quelques conseils qui seront.

Déballage et manipulations:

Ouvrir le carton et retirer toutes les agrafes, puis sortir l'enceinte.

Lors du déballage, si vous remarquez un défaut sur un élément, contactez votre revendeur.

Votre enceinte utilise des matériaux précieux, comme le titane qui forme le dôme brillant du haut-parleur (tweeter). Celui-ci est particulièrement fragile et ne doit pas être touché avec les doigts, ni même un chiffon (éventuellement effleuré avec un pinceau non synthétique et très doux).

La membrane des haut-parleurs à cône peut être essuyée avec un chiffon sec et non pelucheux.

La surface de l'enceinte est synthétique et peut être nettoyée à l'eau pour enlever une éventuelle tâche.

Avant de jeter les emballages, vérifiez qu'il ne reste rien à l'intérieur.

Branchement :

Prévoyez un câble de section suffisante et spécialement conçu pour le branchement d'enceintes acoustiques. Nos enceintes sont toutes conçues avec nos propres câbles Haute definition TRIANGLE, qui donneront les meilleurs résultats.

Utilisez des longueurs de câble identiques pour les voies droite et gauche.

Veillez à respecter les polarités + et - pour chaque voie

Precautions:

Si une des enceintes est placée près d'un téléviseur à tube cathodique, les couleurs de l'écran peuvent être perturbées par le magnétisme de l'enceinte. Veillez à respecter une distance minimum de 1 mètre. Cette précaution n'est pas nécessaire pour les voies centrales : elles sont blindées (limitation du champ magnétique rayonné).

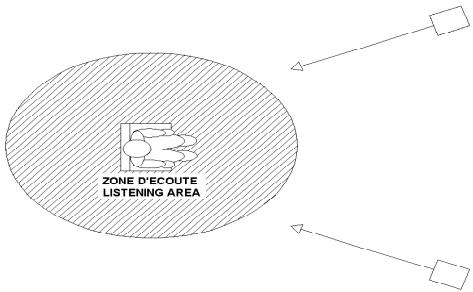

Placement pour la stéréo :

Les enceintes de la gamme PG09 sont faciles à placer, la bibliothèque a spécialement été prévue pour fonctionner dans diverses configurations, comme

sur des étagères, sur un bureau, au sol ou sur support prévu à cet effet.

Pour le placement de vos enceintes, veillez à respecter les règles suivantes :

• Évitez les pièces trop réverbérantes, type salle avec carrelage sans tapis et ayant des fenêtres sans rideau.
• Notre zone d'écoute ne doit pas être trop proche des enceintes : une distance minimum de 2 mètres doit être respectée. L'écart entre les enceintes doit également être au minimum de 2 mètres pour

garantir un effet stéréo de bonne qualité.

• Si possible, disposez les enceintes de manière à ce qu'elles «diffusent» dans le sens de la longueur de la pièce.
• Evitez le placement dans les coins de la pièce. Ils favorisent l'excitation des résonnances propres à la pièce. Pour une colonne, laissez un espace minimum de 40 centimètres entre le mur et l'enceinte. Jouez sur le positionnement des enceintes par rapport au mur arrêté. Généralement, une position proche du mur arrêté a pour effet d'améliorer la réponse dans les basses fréquences (au détriment de l'image). Inversement, une position éloignée du mur favorise la reproduction d'une image sonore large et profonde (procédez à quelques essais pour le meilleur compromis dans votre pièce).

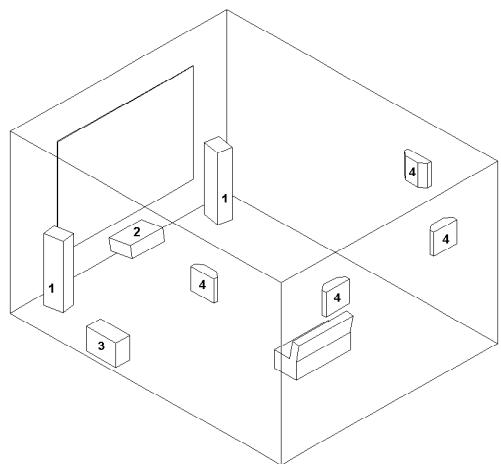

Placement pour le home cinéma :

L'installation typique d'un ensemble home cinéma comprend :

1. Deux enceintes principales gauche et droite
2. Une voie centrale
3. Un ou plusieurs caissons de grave
4. Plusieurs voies arrière (signal 5.1 : 2 voies arrière, signal 6.1 : 3 voies arrière, signal 7.1 : 4 voies arrière).

Pour placer les enceintes principales de manière optimale, il faut veiller à respecter les mêmes critères que pour une installation purement stéréo (voir paragraphe précédent).

• La voie centrale doit être placé ment conçu pour lui assurer la(meilleure) stabilité. (N'hésitez pas à contacter votre revendeur à ce sujet)
• L'utilisation d'un caisson de grave est particulièrement recommandée pour une utilisation en home cinéma afin de pouvoir restituer le canal des effets spéciaux dans l'extrême grave qui sont enregistrés sur des supports tels que les DVD audio ou vidé -dessus de cette fréquence, il faut maîtriser rapprocher le caisson des enceintes principales, la position optimale étant entre celles-ci. Veillez aussi à ne pas le placer dans un coin de la pièce, pour éviter de créer des résonnances désagréables.
• Il est conseilé de placer les voies arrières entre 1, 5 metres et 2 metres de hauteur. Elles sont là pour restituer une ambiance. L'auditeur ne doit pas les localiser. Il ne faut donc pas les placer à hauteur d'oreille. Sur les voies arrières TRIANGLE sont équipées de points de fixation murale. Veillez à prévoir une fixation en adéquation avec le poids de l'enceinte.
• Si vous utilisez des bibliothèques dans votre installation Home cinéma, il est conseillé de positionner l'amplificateur sur « SMALL » pour limiter le grave.

Vous trouverez toutes les autres indications pour paramétrer votre installation dans le manuel d'utilisation de votre amplificateur A/V.

Choix de l'amplificateur :

Prévoyez un amplificateur de bonne qualité et de puissance suffisante. Il est préférible d'utiliser raisonnablement un ampli puissant, qui risque moins de distordre, que de « pousser » un ampli peu puissant qui va écrêter et mettre

sérieusement en danger la vie de vos hauts-parleurs. Lorsqu'un amplificateur est utilisé à sa puissance maximum, l'aigu devient désagréable, la musique et les instruments ne sont plus très clairs.

Les hauts-parleurs semblent « cracher » et distordre. Il faut baisser le son immédiatement car cela risque d'endommager vos enceintes. N'oubliez pas de respecter la puissance admissible par vos produits. En général, les amplificateurs ont des potentiomètres (bouton de volume) logarithmiques. Ceci signifie que le volume varie beaucoup au début de la course du potentiomètre et peu sur la fin. De ce fait, en position milieu, le maximum de pu[issance est quasiment atteint. Les graves sont particulièrement gourmands en puissance. Les musiques qui en sont riches utilisent souvent pleinement la puissance de votre ampli, alors que le potentiomètre de celui-ci est loin d'être au maximum. Soyez vigilant.

Si vous voulez profiter longtemps de vos enceintes, ne les surexploitez pas. Si vous souhaitez écouter à plus fort volume, préférez un modèle d'amplificateur de puissance supérieure.

Note sur la garantie

Vos enceintes TRIANGLE bénéficient d'une garantie de 5 ans. Cette période est limitée à deux ans pour les amplificateurs des caissons de grave.

Cette garantie prend effet à partir de la date d'achat et couvre tous les défauts de fabrication ou les dommages que pourraient subir votre enceinte, résultant de ces mêmes défauts. Cette garantie est accordée uniquement au premier utilisateur du produit et seulement après réception du coupon de garantie par la société TRIANGLE, accompagné du double de la facture d'achat.

Elle n'est pas transmissible en cas de revente dudit produit. De plus, elle cesserait de plein droit en cas de panne résultant d'un mauvais traitement ou de mauvaises manipulations.

Sont exclus de la garantie :

Bobine brûlée par excès de puissance - Toute panne résultant d'une utilisation à des fins professionnelles (sonorisation, public-address, etc.) - Toute panne résultant d'une exposition dans une pièce trop humide - Membrane crevée ou arrachée - Dôme ou cône écrasé - Suspension déchirée - Toute panne résultant d'un choc mécanique (chute, éraflure, etc.) - Toute panne résultant de l'intervention d'une personne non habilitée par Triangle - Impacts sur l'ébénisterie (rayures, écrasements, chocs divers)

Procédure pour faire réparer sous garantie :

Si l'enceinte est utilisée dans son pays d'acquisition, vous contactez le revendeur qui a vendu cette enceinte.

Si l'enceinte est utilisée dans un pays autre que son pays d'achat, vous contactez le distributeur national qui vous informera de l'endroit où votre équipement pourrait être réparé. Vous pouvez appeler TRIANGLE en France ou consulter notre site Internet pour trouver les coordonnées de votre distributeur local.

Protection de l'environnement :

· Notre produit contient de nombreux matériaux valorisables ou recyclables · En fin de vie, confier le à un point de vente spécialisé.

CHARACTERISTQUES

Produits	Colonne	Bibliothèque	Voie centrale
Sensibilité (dB/W/m)	90	90	90
Bande passante (+ - 3dB Hz - kHz)	45 - 24	80 - 24	80 - 24
Puisance admissible (W)	100	50	50
Puisance créée répétitive (W)	200	100	100
Nombre de voies	3	2	2
Impédance Nominale	6	6	6
Impédance Minimale	3,9	4,5	4,5
Fréquence de coupure grave (Hz)	400	400	400
Fréquence de coupure aigu (KHz)	3,0	3,0	3,0
Dimensions (mm, H x L x P)	965x188x275	290x165x240	195x480x262
Poids (kg)	15,50	4,50	8,90
