HD T90 (X1) - Enceinte audio MOSSCADE - Notice d'utilisation et mode d'emploi gratuit

Marque	MOSSCADE
Modèle	HD T90 (X1)
Catégorie	Enceinte audio
Type	Bibliothèque / Colonne, Technologie MBR 3 évents
Puissance (RMS / Max)	100 W RMS / 200 W Max
Bande passante (-3 dB)	32 Hz - 25 kHz
Impédance	6 / 4 Ohms
Rendement	91 dB
Haut-parleurs	Aigu : 25 mm dôme souple, Médium : 1 x 5,25" papier traité, Grave : 1 x 5,25" papier traité
Dimensions (H x L x P)	927 x 170 x 220 mm
Poids	11,5 kg
Finitions	Blanc laqué ou Noir laqué
Multi-câblage / Bi-amplification	Oui / Oui
Pointes de découplage	Oui
Alimentation	Passive, via amplificateur externe
Utilisation	Hi-fi stéréo et Home Cinéma (surround, centrale)
Rodage	20 à 100 heures pour atteindre les performances nominales
Entretien	Nettoyer avec un chiffon doux et sec ; ne pas utiliser de produits abrasifs
Sécurité	Placer sur une surface plane et stable ; éviter humidité, chaleur, ensoleillement direct
Pièces détachées / Accessoires	Caches magnétiques (noir et gris ou blanc et gris), bouchons de mousse pour évents, pointes de découplage
Garantie	12 mois à compter de la date d'achat

FOIRE AUX QUESTIONS - HD T90 (X1) MOSSCADE

Quel est le meilleur placement pour les enceintes HD T90 en stéréo ?

Placez les enceintes à égale distance de votre position d'écoute, formant un triangle équilatéral. Éloignez-les des murs latéraux et arrière d'au moins 1 mètre pour éviter les résonances. Ajustez la distance aux murs pour équilibrer les graves.

Comment brancher les enceintes en bi-câblage ou bi-amplification ?

Les enceintes sont équipées d'un bornier permettant le mono-câblage (un câble par enceinte) ou le bi-câblage (deux câbles par enceinte : un pour le grave, un pour le médium/aigu). Pour la bi-amplification, utilisez deux amplificateurs, un par section. Retirez les ponts métalliques entre les bornes si vous optez pour le bi-câblage ou la bi-amplification.

Combien de temps faut-il pour roder les enceintes HD T90 ?

Le rodage dure entre 20 et 100 heures selon le niveau d'écoute. Durant cette période, les suspensions des haut-parleurs se détendent, améliorant principalement le registre grave. Après rodage, il est conseillé de réajuster la position des enceintes.

Comment utiliser les bouchons de mousse fournis avec les enceintes ?

Les bouchons de mousse s'insèrent dans les évents au dos de l'enceinte pour ajuster le niveau de graves. Pour une pièce de moins de 25 m², utilisez un bouchon dans chaque évent. Entre 25 et 40 m², un seul bouchon dans l'enceinte la plus proche d'un mur. Au-delà de 40 m², ne mettez pas de bouchon. Vous pouvez aussi n'en mettre que partiellement.

Puis-je utiliser les HD T90 comme enceintes surround ou centrale dans un système Home Cinéma ?

Oui, les HD T90 peuvent être utilisées comme enceintes surround (placez-les derrière ou sur les côtés des auditeurs, à plus d'un mètre) ou comme voie centrale (placez-la sous l'écran, légèrement inclinée vers les auditeurs). Pour des performances optimales, utilisez les réglages de votre amplificateur AV.

Que faire si les caches de protection tombent ou sont difficiles à remettre ?

Les caches sont magnétiques. Pour les retirer, tournez-les légèrement. Pour les remettre, placez les aimants au niveau des têtes de vis des haut-parleurs. Si le cache ne tient pas, vérifiez que les aimants sont alignés avec les vis.

Comment nettoyer les enceintes HD T90 ?

Utilisez un chiffon doux et sec pour dépoussiérer. Évitez tout produit liquide ou abrasif. Si nécessaire, un chiffon légèrement humidifié peut être utilisé, mais essuyez immédiatement.

Quelle est la garantie des enceintes MOSSCADE HD T90 ?

Les enceintes sont garanties 12 mois à compter de la date d'achat. La garantie couvre les défauts de fabrication, mais pas l'usure normale, une utilisation abusive ou les réparations non autorisées. Conservez votre justificatif d'achat.

Les enceintes sont-elles livrées avec des pointes ? Comment les utiliser ?

Oui, des pointes de découplage sont fournies. Vissez-les sous l'enceinte pour améliorer la netteté des graves. Utilisez les pointes sur moquette ou sol béton. Sur sol dur (marbre, parquet), préférez les feutrines ou patins en caoutchouc pour éviter d'abîmer le sol.

Pourquoi mes enceintes produisent-elles des résonances ou un son brouillon ?

Cela peut provenir d'un mauvais placement (trop près des murs ou dans un coin), d'une pièce trop réverbérante ou d'un rodage insuffisant. Essayez d'éloigner les enceintes des murs, utilisez des rideaux ou tapis pour absorber les réflexions, et ajustez les bouchons d'évent si nécessaire.

MODE D'EMPLOI HD T90 (X1) MOSSCADE

Branchement des enceintes....3

Caches....3

UTILISATION DES ENCEINTES......4

Enceintes Hifi....4

Système Home Cinéma....4

Placement des enceintes surround......4

Placement de la voie centrale....5

OPTIMISEZ VOTRE SYSTEME....5

Les câbles et les pointes....5

Le local d'écoute....6

Rodage des enceintes acoustiques......6

Ajuster le niveau de grave....7

Caractéristiques techniques....8

Garantie....9

English

Introduction....10

INSTALLATION....11

Important notice....11

Merci d'avoir choisi Mosscade.

La réalisation des enceintes Mosscade Home Design a fait l'objet de tout notre savoir-faire, tant au niveau de la conception qu'à celui de la fabrication. La gamme Home design a pour but d'associer les performances qui ont fait la réputation de Mosscade et des lignes modernes afin de faciliter l'intégration dans votre salle d'écoute. Le choix des composantes et des technologies employées vous permettront de profiter au mieux de votre système Hifi ou home cinéma. Les haut-parleurs, ainsi que les ébénisteries correspondent à des critères de sélection de très haute qualité. Le fonctionnement et la finition de chaque produit ont été contrôlés avant sa livraison.

Prenez quelques minutes pour lire ce fascicule avant l'utilisation de votre nouvel achat. Il vous indiquera comment tirer partie au mieux de toutes ses capacités.

Poser les enceintes sur une surface plane et stable. Evitez de le placer à proximité des lieux suivants:

• Zones humides
• Zones exposées directement à un ensoleillement intensif.
• Zones de forte chaleur (chauffage, cheminée...)
• Zones très froides.

Note: Nous vous conseillons de conserver le carton d'emballage. Il pourra vous être utile en cas de déménagement.

BRANCHEMENT DES ENCEINTES

Selon votre type d'enceinte vous disposez d'un bornier vous permettant un branchement en mono ou bi-câblage et une mono ou bi-amplification.

Le mono ou le bi-câblage est le fait de relier l'enceinte à l'amplificateur par l'intermédiaire d'une ou de deux paires de câbles. Le but étant d'améliorer la qualité de la liaison entre les deux éléments de la chaîne hi-fi, le bi-câblage consiste à utiliser un câble pour alimenter le haut-parleur de grave de l'enceinte et un autre pour alimenter les haut-parleurs de médium et d'aigu.

La bi-amplification consiste à utiliser deux amplificateurs : le premier pour amplifier le haut-parleur de grave et le second pour les haut-parleurs de médium et d'aigu. Cette solution optimise le travail d'amplification et le rendu des enceintes.

Pour le branchement à l'amplificateur, vous devez relier le pôle positif (prise rouge) à la sortie positive de votre amplificateur et le pôle négatif (prise noire) à la sortie négative.

CACHES

Pour une intégration plus facile dans votre intérieur, les enceintes de la gamme HD sont livrées avec deux jeux de caches de protection (noir et gris pour les enceintes noires, blanc et gris pour les enceintes blanches). Ces caches sont magnétiques. Pour les retirer, il vous suffit de les tourner légèrement. Placez les aimants au niveau des têtes de vis des haut parleurs pour remettre le cache en place.

Utilisation des enceintes

ENCEINTES HIFI

Le principe de la restitution stéréophonique nécessite que l'auditeur soit situé au sommet d'un triangle équilatéral dont la base est définie par les deux enceintes.

Afin de ne pas dégrader la précision de l'image stéréophonique vous éloignerez autant que possible vos enceintes des murs latéraux, surtout s'ils sont réfléchissants (vitres, murs lisses, etc....). L'équilibre entre les fréquences est, surtout pour le bas du spectre (graves), fortement dépendant de la distance séparant l'enceinte des parois de votre pièce. Ainsi un haut-parleur de grave situé très près du sol verra son niveau acoustique doublé. Il en sera de même pour une position proche des murs arrière ou latéraux. En conséquence, vous ajusterez la distance séparant vos enceintes des murs latéraux et arrière (voir du sol si vous utilisez des pieds) afin d'obtenir une restitution équilibrée dans les basses fréquences.

Vous éviterez lors du placement d'obtenir une distance identique entre le haut-parleur de grave et les trois parois. Dans le cas contraire vous risquez d'accentuer une fréquence grave particulière et de créer un effet de résonance.

SYSTEME HOME CINEMA

PLACEMENT DES ENCEINTES SURROUND

Les enceintes surround sont utilisées dans le cadre d'un système de cinéma chez soi. Elles sont chargées de retranscrire les effets arrières pour donner des sensations de réalisme accrues.

N'importe quel type d'enceinte peut être utilisée. Cependant il est souvent plus facile de placer une enceinte de type bibliothèque, plus petite et donc plus simple à intégrer dans un local d'écoute.

La diffusion se fait selon un cône ouvert d'environ ± 45°. Il garantit une bonne qualité des timbres mais le placement est délicat car les enceintes surround doivent de préférence être situées à l'arrière des auditeurs et si possible à une distance de plus d'un mètre. Si cela n'est pas possible, on évitera alors un écartement trop important des enceintes.

S'il est impossible de placer les enceintes à l'arrière, il conviendra de les placer sur les cotés, si possible au niveau des auditeurs.

Cette enceinte restitue 80% des informations lors du visionnage d'un film. Son importance est donc considérable dans le cadre d'un système audio vidéo de qualité. Il nécessite l'emploi d'une enceinte spécifique. Celle-ci permettra notamment d'apporter plus de clarté, principalement dans les voix.

Le placement devra s 'effectuer de préférence sous votre écran. Si l 'enceinte est posée sur le sol, il peut être nécessaire de surélever l'avant afin que les haut parleurs soient dirigés vers les auditeurs.

NOTE : Pour une écoute optimum, les réglages (volume, balance, délai...) et le contrôle de votre système home cinéma doivent être effectués depuis votre amplificateur Audio/vidéo.

Optimisez votre système

LES CABLES ET LES POINTES

Afin d'améliorer la qualité de restitution de l'ensemble de votre chaîne hi-fi, l'utilisation de câbles de qualité est conseillée. Pour garantir une transmission suffisante de l'énergie entre l'amplificateur et les enceintes, il est nécessaire d'utiliser un câble d'au moins 2.5 mm² de section. Pour obtenir une performance optimale, on pourra s'orienter vers l'utilisation des câbles haute définition.

Les pointes sont des dispositifs destinés à améliorer la netteté de la reproduction des basses fréquences. On les utilisera sur des sols en bétons recouverts de moquette ou les planchers stables. Sur les surfaces dures (marbres, etc...) ou les parquets montés sur lattes, on utilisera plutôt des absorbants en caoutchouc.

Chaque pièce possède une tendance naturelle à atténuer certaines fréquences et à en amplifier d'autres. Ces phénomènes de «résonance» dépendent des caractéristiques géométriques de la salle et des objets qui s'y trouvent (chaque obstacle situé près de l'auditeur est la source de réflexions nuisible à la qualité de la stéréophonie).

Afin d'obtenir le meilleur résultat acoustique possible voici une liste de conseils dont vous pouvez vous inspirer pour organiser votre salon d'écoute :

• Utilisez une pièce de grande taille (plus les dimensions sont grandes, plus les graves sont restituées avec qualité).
• Utilisez un revêtement absorbant sur les murs (tissu mural, tenture,...) et évitez de laisser sans rideaux les surfaces vitrées.
• Evitez d'avoir à la fois un sol et un plafond réfléchissants (utilisez par exemple de la moquette ou un revêtement de plafond absorbant).
• Le mur situé derrière les enceintes sera réfléchissant afin de permettre d'obtenir une image ample.
• Les murs latéraux seront dans la mesure du possible "acoustiquement symétriques" pour ne pas déformer l'image stéréophonique.
• Enfin le mur situé derrière l'auditeur sera absorbant, ce qui permettra de ne pas limiter l'espace sonore.

RODAGE DES ENCEINTES ACOUSTIQUES

Les parties mécaniques des haut-parleurs nécessitent une période dite de "rodage" avant de pouvoir fonctionner selon leurs caractéristiques nominales. Ainsi une enceinte neuve ne fonctionnera correctement qu'après une durée d'utilisation pouvant varier de 20 à 100 heures suivant le niveau de puissance d'écoute. Cette évolution concerne principalement le registre grave et bas médium. Après cette période, il est donc judicieux de procéder à un ajustement de la position des enceintes.

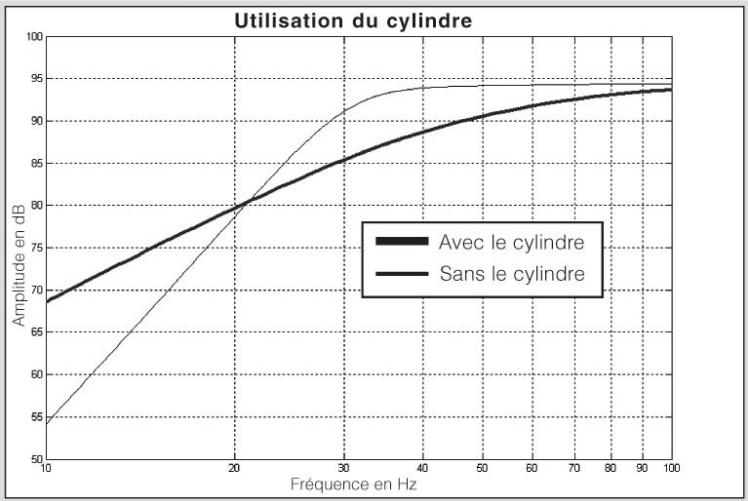

Parce que le placement idéal d'une enceinte n'est pas toujours compatible avec les contraintes esthétiques de votre salle, les enceintes comprenant un ou plusieurs évents sont livrées avec un accessoire permettant d'ajuster le niveau de pression des fréquences graves. Son utilisation diminuera l'intensité de ces fréquences et facilitera, le cas échéant, l'installation.

Ce dispositif se présente sous la forme de cylindres de mousse à cellules ouvertes, prévus pour être insérés dans le ou les 'évent de l'enceinte (situé au dos de l'enceinte). Nous vous recommandons l'utilisation suivante de ces bouchons :

- Si votre pièce est d'une taille supérieure à 40 m2 : Placez vos enceintes à au moins 1 m de vos murs latéraux et arrière sans introduire les cylindres de mousse.

- Si votre pièce est d'une taille comprise entre 25m2 à 40m2 : Placez vos enceintes à au moins 1 m de votre mur arrière en introduisant un seul cylindre de mousse dans l'enceinte située la plus près des parois.

- Si votre pièce est d'une taille inférieure à 25 m2 placez les cylindres de mousse dans chacun des évents des 2 enceintes.

Les enceintes comprenant plusieurs évents vous permettent d'adapter encore plus finement l'enceinte à votre pièce. Vous pourrez alors utiliser 1, 2 ou 3 bouchons.

Ces recommandations restent cependant très générales. De nombreux facteurs peuvent entrer en compte pour modifier le son. Il vous faudra donc effectuer des tests afin de déterminer l'emploi idéal des cylindres de mousse.

L'utilisation des cylindres assure une répartition différente de l'énergie qui parvient à l'enceinte. Les fréquences les plus graves souvent responsables des résonances dans une pièce sont atténuées et l'énergie est redistribuée sur des fréquences plus élevées qui seront plus faciles à gérer.

Caractéristiques techniques

	HD-T105	HD-T90	HD-T80
Puissance	150W (RMS) - 300W Max.	100W (RMS) - 200W Max.	80W (RMS) - 160W Max.
Bande Passante (-3dB)	20 Hz à 25 kHz	32 Hz à 25 kHz	42 Hz à 25 kHz
Impédance	6/4 Ohms	6/4 Ohms	6/4 Ohms
Rendement	90 dB	91 dB	89 dB
Haut-parleurs	Aigu : 25 mm soft dômeMedium : 2 x 5.25" papier traitéGrave : 1 x 10" papier traité passif	Aigu : 25 mm soft dômeMedium : 1 x 5.25" papier traitéGrave : 1 x 5.25" papier traité	Aigu : 25 mm soft dômeMedium : 1 x 4" papier traitéGrave : 1 x 4" papier traité
Type	Technologie MBR* 4 évents	Technologie MBR* 3 évents	Technologie MBR* 2 évents
Multi-CâblagePointes de découplage	Oui / Oui	Oui / Oui	Oui / Oui
Dimensions HxLxP (mm)	1050 x 198 x 340	927 x 170 x 220	833 x 128 x 198
Poids en Kg	16 Kg	11,5 Kg	8,5 Kg
Finitions	Blanc LaquéNoir Laqué	Blanc LaquéNoir Laqué	Blanc LaquéNoir Laqué

Bande Passante (-3dB)	42 Hz à 25 kHz	55 Hz à 25 kHz	60 Hz à 25 kHz
Impédance	6/4 Ohms	6/4 Ohms	6/4 Ohms
Rendement	90 dB	89 dB	87 dB
Haut-parleurs	Aigu : 25 mm soft dômeGrave : 1 x 6,5" papier traité	Aigu : 25 mm soft dômeGrave : 1 x 5,25" papier traité	Aigu : 25 mm soft dômeGrave : 1 x 4" papier traité
Type	Technologie MBR* 3 évents	Basss reflex	Charge close
Multi-CâblagePointes de découplage	Oui / Feutrines	Non / Feutrines	Non / Feutrines
Dimensions HxLxP (mm)	300 x 190 x 242	260 x 170 x 220	210 x 145 x 148
Poids en Kg	5,5 Kg	4 Kg	2,5 Kg
Finitions	Blanc LaquéNoir Laqué	Blanc LaquéNoir Laqué	Blanc LaquéNoir Laqué

*MBR : Limite les ondes stationnaires afin d'éviter les résonances / Facilite l'adaptation des basses fréquences aux caractéristiques acoustiques de la salle.

	HD-C62	HD-C36	HD-S11
Puissance	150W (RMS) - 300W Max.	60W (RMS) - 120W Max.	40W (RMS) - 80W Max.
Bande Passante (-3dB)	32 Hz à 25 kHz	42 Hz à 25 kHz	65 Hz à 25 kHz
Impédance	6/4 Ohms	6/4 Ohms	6/4 Ohms
Type de Charge	91 dB	89 dB	85 dB
Haut-parleurs	Aigu : 25 mm soft dômeMedium : 2 x 4" papier traitéGrave : 2 x 4" papier traité	Aigu : 25 mm soft dômeMedium : 1 x 4" papier traitéGrave : 1 x 4" papier traité	1 x 3" Coaxial popypropylène1 x 3" passif
Type	Technologie MBR* 4 évents	Technologie MBR* 2 évents	Enceinte à résonateur passif
Multi-CâblagePointes de découplage	Non / Feutrine	Non / Feutrine	Non / Feutrine
Dimensions HxLxP (mm)	128 x 620 x 148	128 x 362 x 148	112 x 112 x 112
Poids en Kg	6,5 Kg	3,9 Kg	0,75 Kg
Finitions	Blanc LaquéNoir Laqué	Blanc LaquéNoir Laqué	Blanc LaquéNoir Laqué

*MBR : Limite les ondes stationnaires afin d'éviter les résonances / Facilite l'adaptation des basses fréquences aux caractéristiques acoustiques de la salle.

\* \* \* \* \*

GARANTIE

Les enceintes Mosscade bénéficient d'une garantie de 12 mois depuis la date d'achat. Dans l'éventualité d'un problème, contactez votre revendeur ou le distributeur Mosscade.

La garantie ne couvre pas l'usure naturelle ou une utilisation non conforme (écoute à trop haut niveau, modification du produit,...). La garantie ne couvrira pas le produit si des tentatives de réparations sont effectuées par des personnes non agréées par Mosscade. Une pièce justificative d 'achat devra être présentée pour que la garantie soit prise en compte.

Afin de garantir constamment la plus grande qualité possible à ses produits, Mosscade se réserve le droit d'y apporter des modifications sans avis préalable.
