MODE D'EMPLOI CBP 61 WC CANDY

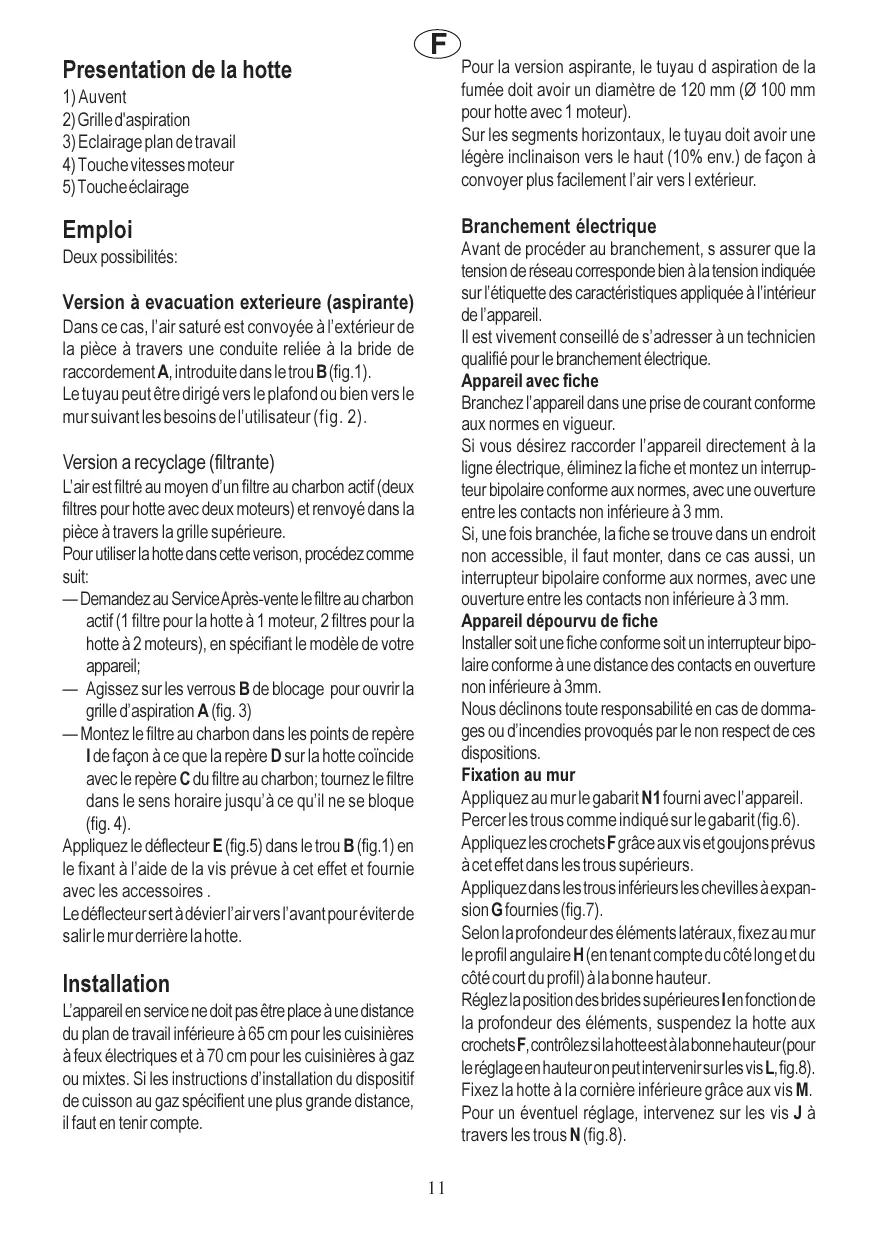

1) Auvent 2) Grille d'aspiration 3) Éclairage plan de travail 4) Touche vitesses moteur 5) Touche éclairage
Emploi
Deux possibilités:
Version à évacuation extérieure (aspirante)
Dans ce cas, l'air saturé est convoyée à l'extérieur de la pièce à travers une conduite reliée à la bride de raccordement A, introduite dans le trou B (fig.1).
Le tuyau peut être dirigé vers le plafond ou bien vers le mur suivant les besoins de l'utilisateur (fig. 2).
Version à recyclage (filtrante)
L'air est filtré au moyen d'un filtre au charbon actif (deux filtres pour hotte avec deux moteurs) et renvoyé dans la pièce à travers la grille supérieure.
Pour utiliser la hotte dans cette version, procédez comme suit:
—Demandez au Service Après-vente le filtre au charbon actif (1 filtre pour la hotte à 1 moteur, 2 filtres pour la hotte à 2 moteurs), en spécifiant le modèle de votre appareil; Agissez sur les verrous B de blocage pour ouvrir la grille d'aspiration A (fig. 3) —Montez le filtre au charbon dans les points de repère I de façon à ce que la repère D sur la hotte coïncide avec le repère C du filtre au charbon; tournez le filtre dans le sens horaire jusqu'à ce qu'il ne se bloque (fig. 4).
Appliquez le déflecteur E (fig.5) dans le trou B (fig.1) en le fixant à l'aide de la vis prévue à cet effet et fournie avec les accessoires.
Le déflecteur sert à dévier l'air vers l'avant pour éviter de salir le mur derrière la hotte.
Installation
L'appareil en service ne doit pas être placé à une distance du plan de travail inférieure à 65 cm pour les cuisinières à deux électriques et à 70 cm pour les cuisinières à gaz ou mixtes. Si les instructions d'installation du dispositif de cuisson au gaz spécifient une plus grande distance, il faut en tenir compte.
Pour la version aspirante, le tuyau d'aspiration de la fumée doit avoir un diamètre de 120 mm (Ø 100 mm pour hotte avec 1 moteur).
Sur les segments horizontaux, le tuyau doit avoir une légère inclinaison vers le haut (10% env.) de façon à convoyer plus facilement l'air vers l'extérieur.
Branchement électrique
Avant de procéder au branchement, s'assurer que la tension de réseau corresponde bien à la tension indiquée sur l'étiquette des caractéristiques appliquée à l'intérieur de l'appareil.
Il est vivement conseillé de s'adresser à un technicien qualifié pour le branchement électrique.
Appareil avec fiche
Branchez l'appareil dans une prise de courant conforme aux normes en vigueur.
Si vous désirez raccorder l'appareil directement à la ligne électrique, éliminez la fiche et montez
Si, une fois branchée, la fiche se trouve dans un endroit non accessible, il faut monter, dans ce cas aussi,
Appareil dépourvu de fiche
Installer soit une fiche conforme soit un interrupteur bipolaire conforme à une distance des contacts en ouverture non inférieure à 3 mm.
Nous déclinons toute responsabilité en cas de dommages ou d'incendies provoqués par le non-respect de ces dispositions.
Fixation au mur
Appliquez au mur le gabarit N1 fourni avec l'appareil.
Percer les trous comme indiqué sur le gabarit (fig. 6).
Appliquez les crochets F grâce aux vis et goujons prévus à cet effet dans les trous supérieurs.
Appliquez dans les trous inférieurs les chevilles à expansion G fournies (fig. 7).
Selon la profondeur des éléments latéraux, fixez au mur le profil angulaire H (en tenant compte du côté long et du côté court du profil) à la bonne hauteur.
Réglez la position des brides supérieures I en fonction de la profondeur des éléments, suspendez la hotte aux crochets F, contrôlez si la hotte est à la bonne hauteur (pour le réglage en hauteur on peut intervenir sur les vis L, fig.8).
Fixez la hotte à la cornière inférieure grâce aux vis M. Pour un éventuel réglage, intervenez sur les vis J à travers les trous N (fig. 8).
Fixation du panneau frontal
Enlever l'auvent O (fig. 9) en tournant les stops postérieurs P.
Applique le gabarit N3 à l'arête du panneau frontal sans oublier que la flèche indique la partie supérieure (fig. 10) ; pratiquer les trous comme indiqué sur le gabarit et fixer ensuite l'auvent sur le panneau frontal au moyen des vis Q (fig. 11).
Fixation aux éléments muraux
Prendre le gabarit N2 fourni avec l'appareil, l'appliquer sur le côté droit de l'élément de cuisine en faisant coïncider le côté B et la partie frontale de l'élément (ne pas tenir compte de l'épaisseur de l'auvent).
Pratiquez 2 trous de diam. 2,5 aux points B1 et B2 (fig. 12).
Applique le même gabarit sur le côté gauche de l'élément en faisant coïncider le côté C et la paroi frontale de l'élément (ne pas tenir compte de l'épaisseur de l'auvent).
Pratiquer 2 trous de diamètre 2,5 aux points C1 et C2 (fig. 13).
Fixer la hotte aux éléments à l'aide des vis R (fig. 14). Remonter l'auvent en l'introduisant d'abord dans les glissières supérieures et ensuite dans les glissières du bas.
Tourner les stops postérieurs P (fig. 9) et remonter ensuite les filtres à graisses en effectuant, en sens inverse, les opérations décrites dans le paragraphe "Version à recyclage".
Régler le profil angulaire jusqu'à ce qu'il adhère bien à la paroi en agissant sur les vis M (fig. 8).
Ce profil a un côté court et un côté long à utiliser en fonction de la profondeur de l'élément de cuisine.
Utilisation
La hotte est équipée d'un moteur à plusieurs vitesses.
Pour un meilleur rendement, utiliser la vitesse minimale pour de faibles concentrations de fumées et d'odeurs, la vitesse maximale pour de fortes concentrations d'odeurs et de vapeurs et les vitesses intermédiaires, dans les conditions normales.
La hotte est munie d'un microinterrupteur de mise en marche et d'arrêt relié au volet : en fermant le volet, le moteur s'éteint ; en l'ouvrant, les commandes se remettent en fonctionnement.
Nous vous recommandons de mettre l'appareil en marche avant de procéder à la cuisson d'un plat quelconque et de laisser fonctionner l'appareil pendant:
10 minutes encore après la cuisson, jusqu'à ce que toute odeur ait disparu.
Attention
— La hotte ne doit pas être branchée à des tuyaux d'évacuation d'autres appareils utilisant des sources d'énergie autres que l'électricité. — En cas de fonctionnement simultané, dans la même pièce, de la hotte et d'autres appareils alimentés par une source d'énergie différente de l'énergie électrique, il est nécessaire que la pièce soit convenablement aérée (selon les normes en vigueur). Il est sévèrement interdit de faire flamber des aliments sous la hotte.
L'emploi de flamme libre endommage les filtres et peut provoquer des incendies, il faut donc l'éviter à tout prix.
On peut frire mais sous contrôle, afin d'éviter que l'huile surchauffée prenne feu.
Pour tous les problèmes concernant l'évacuation des fumées, respecter les prescriptions de l'autorité compétente. Nous déclinons toute responsabilité en cas de dommages ou d'incendies provoqués par l'appareil du fait du non-respect des dispositions sus-indiquées.
Conseils pour l'installation et l'utilisation de la hotte
— Dans les passages horizontaux, le tuyau doit avoir une légère inclinaison (10% environ) vers le haut afin de transporter aisément l'air à l'extérieur de la pièce. — Le meilleur rendement de l'appareil s'obtient en version évacuation (aspirante), nous conseillons par conséquent d'utiliser la hotte dans cette version lorsque cela est possible. Pour obtenir d'excellentes performances, les tubes d'évacuation doivent être courts (max. 4 m.) et avec peu de coudes.
Entretien
Débrancher l'appareil du réseau électrique avant de procéder à toute opération d'entretien.
Filtre à graisses
Il sert à retenir toutes les particules de graisses en suspension.
Il en existe trois types différents :
1) en fibre lavable (épaisseur 10/15 mm) : par intervales plus ou moins réguliers, en fonction de l'usage de la hotte, mais au moins une fois par mois, lavez le filtre au lave-vaisselle ou à l'eau savonneuse (ne pas tordre le filtre, pressez-le simplement dans une serviette éponge pour le faire sécher). 2) filtre en papier spécial, non lavable (épaisseur 1 mm environ avec des bandes diagonales roses sur la partie supérieure) : remplacez le filtre lorsque les bandes diagonales deviennent visibles sur la partie inférieure à travers les mailles de la grille. 3) en couches d'aluminium étroites : par intervales plus ou moins fréquents en fonction de l'usage de la hotte et au moins une fois par mois en conditions d'utilisation normale, lavez le filtre au lave-vaisselle ou à l'eau savonneuse. Attendez qu'il soit parfaitement sec avant de le remonter.
Pour enlever le filtre de la grille, procédez comme suit:
a) Démontez la grille (fig. 3); b) enlevez les arrêts de fixation V du filtre àGRAISSÉ et ôtez le filtre (fig. 15); c) lors de l'entretien du filtre àGRAISSE, il est vivement conseillé de laver aussi la grille avec de l'eau chaude et du savon. d) Remontez le filtre lorsqu'il est absolument sec.
Filtre au charbon
Le filtre au charbon actif sert à dissoudre les odeurs qui se dégagent des aliments pendant la cuisson. Le filtre au charbon n'est ni livrable ni régénérable.
Remplacer le filtre au moins une fois tous les 4 mois.
Pour démonter le filtre, suivez dans le sens inverse, les instructions du paragraphe "version à recyclage".
Attention
Le non-respect des normes d'entretien de l'appareil et de remplacement et nettoyage des filtres comporte des risques d'incendie. Nous recommandons donc vivement de respecter ces instructions.
Remplacement des lampes
Débrancher l'appareil en enlevant la fiche de la prise de courant.
Enlever la grille.
Pour l'éclairage, utiliser des ampoules commerciales de 40 W (E14).
Si vous pensez faire appel au service d'assistance technique car l'éclairage ne fonctionne pas, contrôlez auparavant si les lampes sont bien installées.
Nettoyage
Pour le nettoyage extérieur de la hotte, utiliser un chiffon imbibé d'alcool ou des détergents liquides neutres. Éviter l'usage de tout produit abrasif.
