Type d'appareil	Cuisinière mixte
Type de cuisson	Gaz et électrique
Nombre de foyers	4
Type de four	Électrique
Capacité du four	Non précisé
Commandes	Manettes rotatives
Protection	Cache de protection en verre
Dimensions (L x P x H)	Non précisé
Couleur	Non précisé
Matériau	Non précisé
Type d'allumage	Non précisé
Sécurité	Non précisé
Consommation électrique	Non précisé
Consommation gaz	Non précisé
Poids	Non précisé

FOIRE AUX QUESTIONS - TMMP62.3W DARTY

Le produit ne s'allume pas, que faire ?

Vérifiez que l'appareil est correctement branché à une prise de courant fonctionnelle. Essayez de changer de prise pour confirmer que le problème ne vient pas de la prise. Si l'appareil ne s'allume toujours pas, contactez le service client.

Comment nettoyer l'appareil ?

Débranchez l'appareil avant de le nettoyer. Utilisez un chiffon doux et humide pour essuyer l'extérieur de l'appareil. Évitez d'utiliser des produits chimiques agressifs.

L'appareil fait un bruit étrange pendant son fonctionnement, que dois-je faire ?

Vérifiez si l'appareil est bien placé et stable. Assurez-vous qu'il n'y a pas d'objets bloquant les ventilations. Si le bruit persiste, arrêtez l'appareil et contactez le service après-vente.

Puis-je utiliser l'appareil à l'extérieur ?

Non, cet appareil est conçu pour une utilisation en intérieur uniquement. L'utiliser à l'extérieur peut endommager l'appareil et annuler la garantie.

Comment régler la température de l'appareil ?

Utilisez les boutons de commande situés sur le panneau de l'appareil pour ajuster la température selon vos besoins. Consultez le manuel d'utilisation pour des instructions détaillées.

Où puis-je trouver des pièces de rechange ?

Les pièces de rechange peuvent être commandées via le site de Darty ou en contactant le service client. Assurez-vous de fournir le modèle de l'appareil.

L'appareil a une odeur étrange, est-ce normal ?

Il est possible qu'une légère odeur se dégage lors de la première utilisation en raison de résidus de fabrication. Si l'odeur persiste ou devient désagréable, débranchez l'appareil et contactez le service client.

Est-ce que l'appareil consomme beaucoup d'énergie ?

L'appareil est conçu pour être économe en énergie. Pour connaître la consommation exacte, consultez l'étiquette énergétique ou le manuel d'utilisation.

MODE D'EMPLOI TMMP62.3W DARTY

Consulter la notice avant d'installer et d'utiliser la cuisinière.

Merci d'avoir acheté cette cuisinière, nous espérons que ses performances et sa facilité d'utilisation vous donneront entière satisfaction.

Avant d'utiliser votre cuisinière pour la première fois, veuillez lire ce mode d'emploi afin de vous familiariser avec les fonctionnalités de votre produit et de prendre connaissance des instructions à respecter pour une utilisation en toute sécurité.

À la sortie de l'usine, avant d'être emballée, cette cuisinière a passé tous les tests de sécurité et de compatibilité requis.

Conservez ce mode d'emploi dans un endroit accessible afin de pouvoir vous y référer ultérieurement en cas de besoin.

Cette cuisine a été conçue uniquement pour un usage domestique.

Le fabricant se réserve le droit d'effectuer des modifications sans conséquences sur le fonctionnement de l'appareil.

TABLES des matières

Informations générales 2 Mises en garde importantes 4 Consignes de sécurité 8 Conseils d'économie d'énergie 13 Description de l'appareil 15 Caractéristiques de l'appareil 16 Installation 17 Raccordement de la cuisine à l'installation électrique 23 Utilisation 27 Utilisation de la plaque de cuisson 28 Fonctionnement du programmeur 31 Cuisson au four - conseils pratiques 41 Nettoyage et entretien 46 Situations d'urgence 51 Données techniques 52 Fiche du produit 53 Informations sur le produit 54

Mises en garde importantes

Lisez attentivement les mises en garde importantes et les instructions de sécurité et d'installation avant d'installer et d'utiliser votre appareil.

• Cet appareil est destiné à un usage domestique uniquement. Toute utilisation autre que celle prévue pour cet appareil, ou pour une autre application que celle prévue, par exemple une application commerciale, est interdite.
• Cet appareil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou dénuées d'expérience ou de connaissance, s'ils (si elles) sont correctement surveillés ou si des instructions relatives à l'utilisation de l'appareil en toute sécurité leur ont été données et si les risques encourus ont été appréhendés. Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et l'entretien par l'usage ne doivent pas être effectués par des enfants sans surveillance.
• Si le câble d'alimentation est endommagé, il doit être remplacé par le fabricant, son service après-vente ou des personnes de qualification similaire afin d'éviter un danger.
• MISE EN GARDE: L'appareil et ses parties accessibles peuvent devenir très chauds durant l'utilisation. Attention à ne jamais toucher les éléments chauffants. Les enfants de moins de 8 ans doivent être maintenus à l'écart sauf s'ils sont constamment supervisés.
• MISE EN GARDE: Les parties accessibles peuvent devenir très chaudes durant l'utilisation. Les enfants doivent

être maintenus à l'écart.

• MISE EN GARDE: Danger de feu: Ne jamais placer d'objets sur la plaque de cuisson.
• MISE EN GARDE: Une cuisson, sans surveillance, utilisant de l'huile ou autre matière grasse, sur une plaque de cuisson peut être dangereuse et déclencher un incendie. NE JAMAIS essayer d'eteindre un feu avec de l'eau mais déconnecter l'appareil de l'alimentation et couvrir les flammes, par exemple, à l'aide d'un couvercle ou d'une couverture ignifugée.
• Cet appareil n'est pas destiné à être mis en fonctionnement au moyen d'une minuterie extérieure ou par un système de commande à distance séparé.
• MISE EN GARDE: S'assurer que l'appareil est déconnecté de l'alimentation avant de remplacer la lampe pour éviter tout risque de choc électrique.
• Ne pas utiliser d'appareil de nettoyage à la vapeur.
• Lors de son utilisation, l'appareil devient chaud. Faire attention à ne pas toucher les éléments chauffants situés à l'intérieur du four.
• MISE EN GARDE: Si la surface est fêlée, déconnecter l'appareil de l'alimentation pour éviter un risque d'électrocution.
• Ne pas utiliser de produits d'entretien abrasifs ou de grattoirs métalliques durs pour nettoyer la porte en verre du four, ce qui pourrait érafler la surface et entraîner l'éclatement du verre.
• Les éclaboussures excessives doivent être enlevées avant le nettoyage.
• Il convient d'enlever du couvercle tout résidu de débordement avant de l'ouvrir.
• Il convient de laisser refroidir le plan de cuisson avant de fermer le couvercle.
• Il est recommandé de ne pas déposer d'objets métalliques tels que couteaux, fourchettes, cuillères et couvercles sur le plan de cuisson, car ils peuvent devenir chauds.
• À priori, utilisation, arrêtez le fonctionnement de la table de cuisson au moyen de son dispositif de commande et ne pas compter sur le détecteur de casseroles.
• Toutes les cuissons se font porte fermée de préférence.
• Ne pas accrocher de linge ou de torchon à la poignée du four.
• Ne recouvre pas l'intérieur du four de papier aluminium pour économiseur un nettoyage : en provoquant une surchauffe, vous endommageriez l'émail qui recouvre la cage.
• MISE EN GARDE: S'assurer que l'appareil est déconnecté de l'alimentation avant de remplacer la lampe pour éviter tout risque de choc électrique.
• Le four doit être mis hors tension avant de déstéreroler la protection du ventilateur. Cette dernière doit être remise en place après le nettoyage conformément aux instructions.
• ATTENTION: Le processus de cuisson doit être surveillé. Un processus de cuisson court doit être surveillé sans interruption.
• Au cours du processus de nettoyage pyrolytique, le four peut atteindre des températures très élevées. Pour cette raison, les surfaces externes du four peuvent se chauffer plus que d'habitude. Il est donc essentiel de prendre soin afin que les enfants ne se trouvent pas alors à proximité du four.
• MISE EN GARDE: Utiliser uniquement les dispositifs de protection de table de cuisson conçus par le fabricant de l'appareil de cuisson ou indiqués par le fabricant de l'appareil dans les instructions d'utilisation comme adaptés ou les dispositifs de protection de table de cuisson intégrés à l'appareil. L'utilisation de dispositifs de protection non appropriés peut entraîner des accidents.
• L'appareil ne doit pas être installé derrière une porte décorative, afin d'éviter une surchauffe.

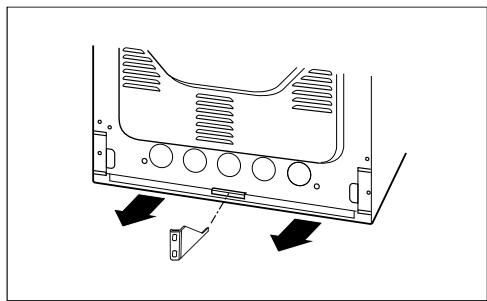

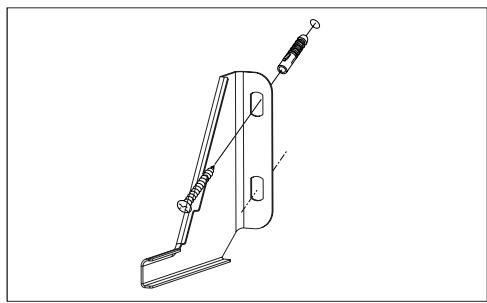

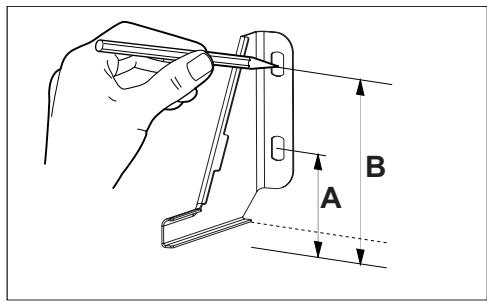

MISE EN GARDE: Pour éviter le risque de basculement de l'appareil, le dispositif de stabilisation par les fixations anti-bascullement doit être mis en place.

Nos emballages / produits peuvent faire l'objet d'une consigne de tri. Pour en savoir plus : www.quefairedemesdechets.fr

Installation

• Les matériaux d'emballage (par ex. les films plastiques, les polystyrènes) représentent un danger pour les enfants - risque d'asphyxie! Conservez-les hors de portée des enfants.
• Cet appareil doit être installé conformément aux réglementations en vigueur, et utilisé seulement dans un endroit bien aéré. Consulter la notice avant d'installer et d'utiliser cet appareil.
• Avant l'installation, s'assurer que les conditions de distribution locale (nature du gaz et pression du gaz) et le réglage de l'appareil sont compatibles.
• Les conditions de réglage de cet appareil sont inscrites sur la plaque signalétique et dans cette notice.
• Cet appareil n'est pas raccordé à un dispositif d'évacuation des produits de la combustion. Il doit être installé et raccordé conformément aux règles d'installation en vigueur. Une attention particulière sera accordée aux dispositions applicables en matière de ventilation.
• Lorsqu'il est correctement installé, votre produit répond à toutes les exigences de sécurité prévues pour cette catégorie de produit. Cependant, une attention particulière doit être prise pour le dessous de l'appareil car il n'est ni conçu ni destiné à être touché et peut comporter des bords tranchants ou rugueux, qui peuvent causer des blessures.
• Cet appareil est lourd ; faites attention lors de son déplacement.
• Cet appareil est fragile. Transportez-le dans sa position d'utilisation, faites attention lors de son déplacement et installation.
• Lors du déballage, vérifiez que l'appareil n'est pas endommagé. En cas de doute, ne l'utilisez pas et contactez le magasin vendeur. Assurez-vous, après avoir installé l'appareil, que celui-ci ne repose pas sur le câble d'alimentation.
• Pour éviter tout risque (mobilier, immobilier, corporel,...), l'installation, les raccordements au réseau électrique, la mise en service et la maintenance de votre appareil doivent être effectués par un professionnel qualifié.
• Avertissement : Avant d'accéder aux bornes de raccordement, tous les circuits d'alimentation doivent être déconnectés.
• Si l'installation électrique de votre habitation nécessite une modification pour le branchement de votre appareil, faites appel à un électricien qualifié.

• Dans le cas d'une installation fixe, le raccordement au réseau doit être effectué par l'intermédiaire d'un interrupteur à coupure omnipolaire assurant une coupure complète en cas de conditions de surtension de catégorie III.
• Instructions de mise à la Terre : Cet appareil doit être mis à la terre. Dans le cas d'un dysfonctionnement ou d'une coupure, la mise à la terre permet de réduire le risque de choc électrique en fournissant un accès au courant électrique de plus faible résistance. Cet appareil est équipé d'un cordon pourvu d'un conducteur de mise à la terre et d'une prise de mise à la terre. La prise doit être branchée dans une prise murale appropriée installée et mise à la terre en accord avec tous les codes et règles locaux.

Aération

• ATTENTION: L'utilisation d'un appareil de cuisson au gaz conduit à la production de chaleur, d'humidité et de produits de combustion dans le local où il est installé. Veiller à assurer une bonne aération de la cuisine, notamment lors de l'utilisation de l'appareil : développer ouverts les orifices d'aération naturelle, ou installer un dispositif d'aération mécanique (hotte de ventilation mécanique).
• Une utilisation intensive et prolongée de l'appareil peut nécessiter une aération supplémentaire, par exemple en ouvrant une fenêtre, ou une aération plus efficace, par exemple en augmentant la puissance de la ventilation mécanique si elle existe.

Utilisation

• Cet appareil doit être utilisé uniquement pour l'usage pour lequel il a été créé, c'est-à-dire pour la cuisson domestique de denrées alimentaires. Tout autre usage de l'appareil serait considéré comme inapproprié et, par conséquent, dangereux. Le fabricant décline toute responsabilité pour tout dommage causé par un usage inapproprié ou incorrect de l'appareil.
• ATTENTION: Cet appareil sert uniquement à des fins de cuisson. Il ne doit pas être utilisé à d'autres fins, par exemple le chauffage d'un local.
• Il est interdit de modifier les caractéristiques techniques ou de tenter de modifier l'appareil de quelque façon que ce soit.
• Il convient de surveiller les enfants pour s'assurer qu'ils ne jouent pas avec l'appareil.
• Si le cordon d'alimentation est endommagé, il doit être remplacé par un câble ou un ensemble spécial disponible auprès du fabricant ou de son service après-vente.
• Ne pas brancher l'appareil à une prise de courant non protégée contre les surcharges (fusible).
• Ne jamais utiliser de prises multiples ou de rallonges pour brancher l'appareil.
• Cet appareil n'est pas destiné à être mis en fonctionnement au moyen d'une mi

manuterie extérieure ou par un système de commande à distance séparé.

• MISE EN GARDE: Maintenir dégagées les ouvertures de ventilation dans l'enceinte de l'appareil ou dans la structure d'encastrement.
• Ne pas stocker dans cet appareil des substances explosives telles que des aérosols contenant des gaz propulseurs inflammables.
• Ne permettre en route la vanne du raccord du gaz ou la vanne de la bouteille de gaz qu'après avoir vérifié que tous les boutons sont en position « fermé »
• Afin d'empêcher des risques d'explosion et d'incendie, ne placez pas de produits inflammables ou d'éléments imbibés de produits inflammables à proximité ou sur l'appareil.
• Les foyers ne doivent pas être mis en marche à vide, sans casseroles.
• N'utilisez jamais ce produit si le câble d'alimentation, le bandeau de commande ou toute autre partie sont endommagés de manière telle que l'intérieur de l'appareil est accessible.
• S'assurer que les petits appareils électroménagers ou leur câble d'alimentation n'entrent pas directement en contact avec le four chaud ou la plaque de cuisson, car leur isolation n'est pas résistante à hautes températures.
• Utiliser une batterie de cuisine adaptée et étant compatible avec votre appareil. (pour plus d'informations, reportez-vous au chapitre «Choix du récipient»).
• La préparation des mets dans des récipients en aluminium ou plastique sur les foyers chauds n'est pas permise. Ne déposez aucun objet en plastique ou en feuille d'aluminium sur le foyer chaud.
• Les liquides renversés doivent être nettoyés de la table de cuisson avant de la faire fonctionner.
• Prendre les précautions nécessaires pour ne pas inonder le brûleur lors de l'ébullition des liquides.
• Éviter d'inonder ou de salir les brûleurs. Nettoyer et sécher les brûleurs encrassés immédiatement après leur refroidissement.
• Ne pas poser des casseroles directement sur les brûleurs,
• Ne pas provoquer de choc sur les boutons ou aux brûleurs.
• Il est interdit de souffler pour éteindre le feu du brûleur.
• Ne pas poser sur la porte du four ouverte des objets d'un poids supérieur à 15 kg et sur les grilles de la table de cuisson d'un poids supérieur à 10 kg par brûleur ou d'un poids total supérieur à 40 kilos pour la totalité de la grille.
• N'utilisez pas votre cuisine pour chauffer une pièce.
• Il est interdit de ranger dans le tiroir des récipients ou d'autres éléments ainsi que

des matériaux inflammables; la température à l'intérieur du tiroir peut en effet être très élevée et vous risquez de provoquer un incendie.

• La chaleur peut provoquer des fissures sur le couvercle en verre. Avant de le baisser, mettre hors fonction l'ensemble des brûleurs.

• Ne JAMAIS essayer d'éteindre le feu avec de l'eau, mais débrancher l'appareil et couvrir la flamme avec un couvercle ou une couverture ininflammable.
• Risque d'incendie: ne pas accumuler d'objets sur la surface de cuisson.
• Ne pas utiliser des toiles abrasives ou des outils métalliques coupants pour le nettoyage de la porte en verre, cette pratique peut provoquer des rayures sur la surface, voire à terme la fissuration du verre.

Entretien

• Avant d'utiliser le nettoyage automatique par pyrolyse, les éclaboussures excessives doivent être enlevées. Se référer au paragraphe 'Nettoyage et entretien de la cuisinière' qui précise quels ustensiles doivent être laissés dans le four pendant le nettoyage.
• Ne pas utiliser d'appareil de nettoyage à la vapeur pour nettoyer la cuisinière ou la table de cuisson.
• Ne pas utiliser de produits d'entretien abrasifs ou de grattoirs métalliques pour nettoyer la porte en verre du four, ce qui pourrait érafler la surface et entraîner l'éclatement du verre.

Service - réparations

• Il est dangereux de modifier ou d'essayer de modifier les caractéristiques de cet appareil.
• En cas de panne, n'essayez pas de réparer l'appareil vous-même. Les réparations effectuées par du personnel non qualifié peuvent provoquer des dommages. Contactez le service après-vente de votre revendeur. Exigez des pièces de rechange certifiées Constructeur.
• Lors d'une panne, la cuisine ne peut être réutilisée qu'après sa remise en état par un professionnel agréé.
• SI VOUS SUSPECTEZ UNE FUITE DE GAZ, IL EST INTERDIT: d'utiliser des allumettes, de fumer, de brancher ou d'éteindre des dispositifs électriques (sonnerie

ou interrupteur d'éclairage), d'utiliser autres appareils électriques ou mécaniques qui pourraient provoquer l'apparition d'une étincelle électrique ou étincelle par percussion. Il est impératif de fermer immédiatement le robinet de la bouteille de gaz ou du réseau et de procéder à l'aération de la pièce. Ensuite, contacter une personne habilitée afin d'éliminer la cause de l'incident.

• Dans le cas d'inflammation du gaz s'échappant par une fuite, couper immédiatement le robinet d'arrivée de gaz.
• Dans le cas d'inflammation d’une fuite du gaz au niveau du robinet de la bouteille, il faut couvrir la bouteille par une couverture humide pour abaisser sa température et fermer la vanne de la bouteille. Dès que la bouteille est refroidie, la transporter dehors, à l’air libre. Il est interdit de réutiliser une bouteille déteriorée.
• Il est interdit de procéder aux modifications de l'alimentation en gaz de la cuisinière, de la déplacer ou de modifier les installations d'alimentation par une personne non habilitée. Pour procéder à ces travaux, il est conseillé de se rapprocher d'un professionnel agréé.
• Lorsqu'un problème technique est rencontré, débrancher l'appareil de la source d'alimentation gaz et électrique et contacter le service après-vente.
• MISE EN GARDE : S'assurer que l'appareil est déconnecté de l'alimentation avant de replacer la lampe du four pour éviter tout risque d'électrocution.
• Dans le cas d'un arrêt prolongé de la cuisinière, fermer le robinet principal de l'installation de gaz ; dans le cas d'utilisation d'une bouteille de gaz, fermer le robinet après chaque utilisation.

Une utilisation responsable de l'énergie est une source d'économie mais aussi un geste très important pour notre environnement. Relevons le défi d'économie

d'énergie! Voici quelques conseils:

Utiliser des récipients de cuisson adaptés.

Le diamètre du fond de la casserole doit couvrir complètement la couronne de la flamme du brûleur.

Assurez-vous de couvrir vos récipients par un couvercle, sinon la consommation d'énergie est quadruplée!

• Propreté des brûleurs, de la grille de la plaque de cuisson, de la plaque de cuisson.

Les résidus de saletés perturbent le transfert de la chaleur, et s'ils sont fortement calcinés nécessitent souvent l'utilisation de produits difficilement dégradables dans l'environnement. Il faut prêter une attention particulière à la propreté des ouvertures de la couronne du brûleur et des ouvertures des injecteurs.

• Éviter de soulever trop régulièrement le couvercle.
• Ne pas ouvrir trop souvent la porte du four.

Utiliser le four uniquement pour vos mets les plus volumineux.

La préparation d'une viande d'un poids inférieur à 1 kg est plus économique si vous utilisez la plaque de cuisson.

• Utilisation de la chaleur résiduelle du four.

Si le temps de cuisson est supérieur à 40 minutes, éteindre le four 10 minutes avant la fin de la cuisson ; la cuisson se terminera alors avec la chaleur résiduelle du four.

• Bien fermer la porte du four.

La chaleur s'échappe au travers des encrasements des joints de la porte. Il faut impérativement les nettoyer.

• Ne pas installer la cuisinière à proximité directe des réfrigerateurs/congélateurs.

La consommation d'électricité augmenterait inutilement.

Garder les zones de cuisson et les fonds des casseroles propres.

Les salissures empêchent le transfert de chaleur, les salissures fortement calcinées nécessitent souvent l'utilisation de produits difficilement dégradables pour l'environnement.

Pour la sécurité du transport, cet appareil a été emballé avec des protections. Veuillez recycler les éléments de cet emballage conformément aux normes de protection de l'environnement.

Tous les matériaux utilisés pour les emballages sont inoffensifs pour l'environnement et ils sont 100% recyclables et portent un symbole de tri approprié.

Note : Les matériaux d'emballage (sachets en polyéthylène, morceaux de polystyrène, etc.) peuvent représenter un danger. Conservez-les hors de portée des enfants.

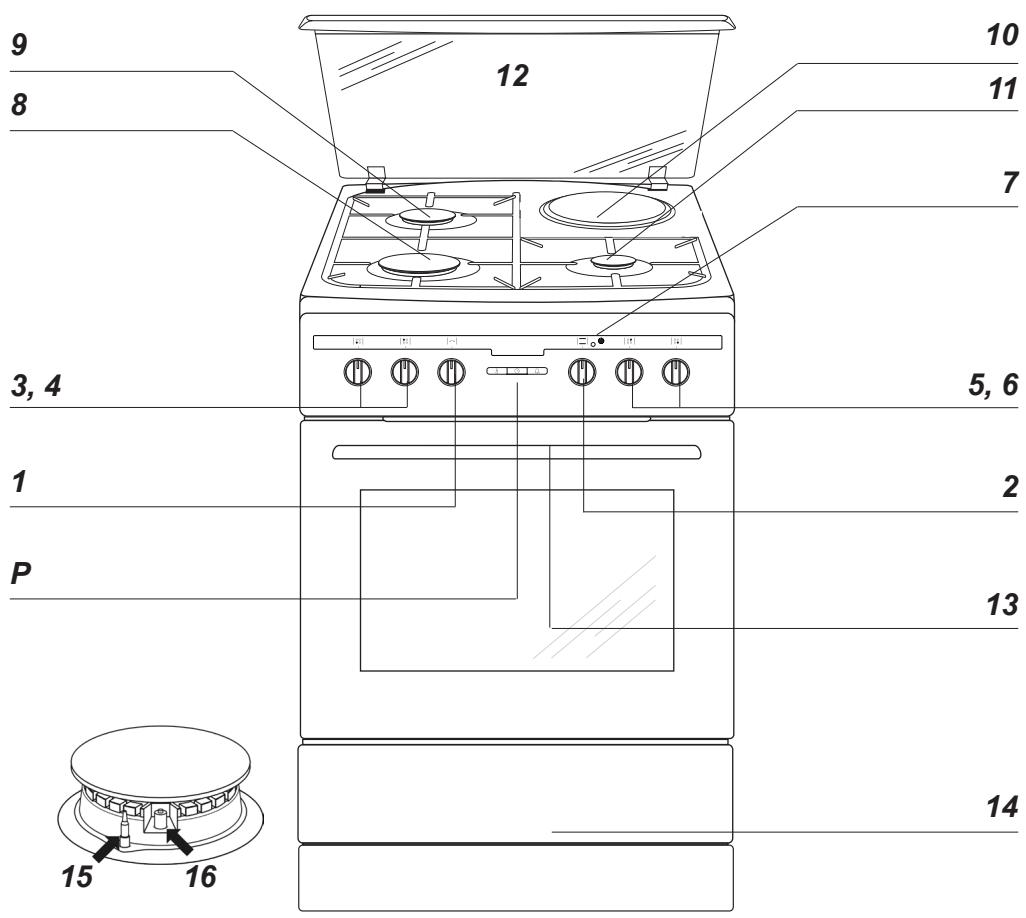

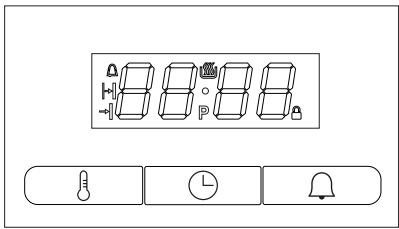

P: Programmateur électronique

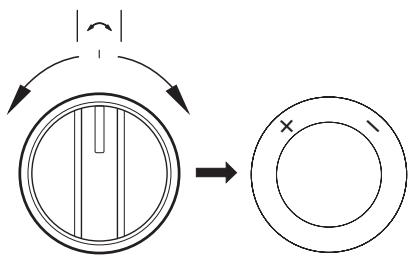

1: Manette de réglage +/- 2: Manette des programmes du four 3, 4, 5, 6: Manettes de commande

des brûleurs à gaz et de la plaque électrique

7 : Voyant (orange) de fonctionnement de la plaque électrique

8: Brûleur rapide 9: Brûleur semi-rapide 10: Plaque de cuisson électrique (en fonte) 11: Brûleur auxiliaire 12: Couvercle 13: Poignée de la porte du four

14Tiroir 15: Thermocouple de sécurité 16: Allumage électronique

Ce tableau vous permettra de vous familiariser avec l'équipement de votre cuisinière

Plaque de cuisson	Diamètre	Puisance
Brûleur semi-rapide arrière gauche	6,5 cm	1,75 kW
Brûleur rapide avant gauche	9,0 cm	3,00 kW
Plaque électrique en fonte arrière droit	18,0 cm	1,20 kW
Brûleur auxiliaire avant droit	4,5 cm	1,00 kW

Four	Puisance
Résistance supérieure	0,9 kW
Résistance inférieure	1,1 kW
Résistance de grill	1,5 kW
Résistance circulaire	2,1 kW

Lèchefrite

Grille

Plaque à pâtisserie

IMPORTANT: l'installation doit être effectuée suivant les instructions indiquées dans cette notice. Une installation incorrecte peut causer des dommages aux personnes, animaux ou biens. Le fabricant décline toute responsabilité en cas d'installation ne respectant pas les règles en vigueur.

Cette notice est destinée au spécialiste agréé chargé de l'installation de cet appareil. L'objectif de cette notice est d'assurer une installation et une maintenance optimales de l'appareil.

• Avant l'installation, s'assurer que les conditions de distribution locale (nature du gaz et pression du gaz) et le réglage de l'appareil sont compatibles.
• Les principes de réglage de cet appareil sont indiqués sur la plaque signalétique.
• Cet appareil n'est pas raccordé à un dispositif d'évacuation des produits de la combustion. Il doit être installé et raccordé conformément aux règles d'installation en vigueur. Une attention particulière sera accordée aux dispositions applicables en matière de ventilation.

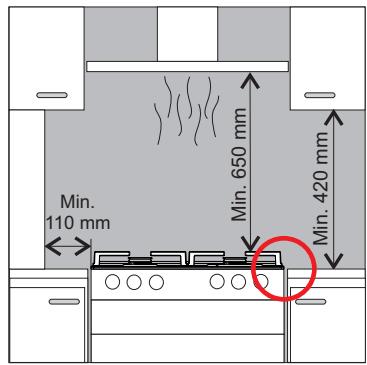

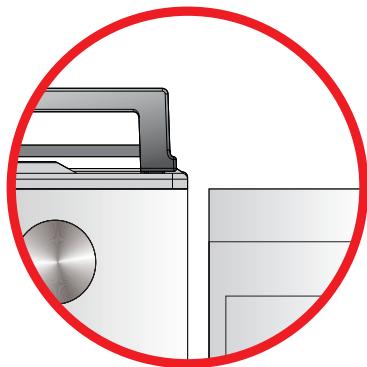

Aménagement de la cuisine

Le local de la cuisine doit être dépourvu de toute humidité et facile à aérer. Il doit disposer d'une ventilation en état de fonctionnement, conforme aux réglements techniques en vigueur. Veiller à assurer une bonne aération de la cuisine, notamment lors de l'utilisation de l'appareil : dévelloper ouverts les orifices d'aération naturelle, ou installer un dispositif d'aération mécanique (hotte de ventilation mécanique).

• Les hottes doivent être installées selon les recommandations de leurs modes d'emploi.
• Cet appareil doit être installé et branché par un technicien ou une personne qualifiée suivant les normes en vigueur. La non-observation de cette règle annule la garantie.
• Les conditions du local doivent également assurer une arrivée d'air qui est indispensable pour une combustion correcte du gaz. L'arrivée d'air ne doit pas être inférieure à 2m³/h par 1 kW de la puissance des brûleurs.
• L'air peut arriver directement de l'extérieur à travers un tuyau d'une section minimale de 100 cm² ou directement d'autres locaux équipés d'un système de ventilation vers l'extérieur.
• Si l'appareil est utilisé d'une manière prolongée et intense, il est nécessaire d'ouvrir une fenêtre pour améliorer la ventilation.
• Le gaz en bouteille est plus lourd que l'air, donc il a tendance à rester à proximité du sol. Les locaux où les bouteilles de gaz en bouteille sont installées doivent disposer de systèmes de ventilation vers l'extérieur, permettant l'évacuation du gaz dans le cas d'une fuite. Pour cette même raison, les bouteilles de gaz, tant vides que partiellement remplies, ne doivent pas être installées ni stockées dans un sous-sol (par exemple : dans une cave). Les bouteilles ne doivent pas se couver à proximité de sources de chaleur (poèles, cheminées, jours, etc.) qui pourrait provoquer une augmentation de la température de l'intérieur de la bouteille supérieure à 50°C.
• La cusinière à gaz, du point de vue de la protection contre la surchauffe des superficies adjacentes, est un équipement de classe 1 ou classe 2 sous-classe 1.
• Et en tant que tel peut être encastrée dans une suite de meubles uniquement jusqu'à la hauteur de la table de travail, c'est-à-dire à une hauteur approximative de 850 mm au-dessus du sol. Il n'est pas recommandé d'encastrer ce type d'appareil à une hauteur supérieure.
• Les meubles pour encastrage exigent l'utilisation de revêtements et de colles résistants à des températures de 100°C. Dans le cas contraire, la surface peut être déformée et le revêtement décollé. En cas de doute, nous recommandons d'équiper votre cuisine de meubles séparés entre eux de 2 cm. Les meubles situés à proximité de la cuisinière, d'une hauteur supérieure, doivent se couvrir à une distance minimale de 110 mm à partir du bord de la plaque de cuisson.
• Le mur se trouvant derrière la cuisinière doit être résistant à haute température. Lors de l'utilisation de la cuisinière, sa partie arrière peut atteindre des températures supérieures de 50°C par rapport à la température ambiante.
• Poser la cuisinière sur un sol dur et plat (ne pas poser sur un socle).
• Avant toute utilisation, la cuisinière doit être mise à niveau, ceci est très important pour que la graisse soit distribuée de manière uniforme sur la poêle. Pour permettre l'appareil à niveau, utiliser les pieds de réglage accessibles après avoir enlevé le tiroir. Plage de réglage des pieds: + / - 5mm.

Classe 2, sous-classe 1, Classe 1

Montage de la fixation anti-basculement

Pour éviter le basculement de la cuisine, installez la fixation fournie avec votre produit en procédant comme suit :

Sur le mur contre lequel sera installée la cuisine, percez un trou à 6,0 cm du sol (A). Percez ensuite un deuxième trou à 10,3 cm du sol (B). À l'aide des 2 vis et chevilles fournies, fixez l'équerre au mur en alignant les trous de l'équerre avec ceux que vous venez de percer.

Raccordement de la cuisinière

La cuisinière doit être raccordée à une installation de gaz qui correspond à la famille de gaz prévue par le fabricant. Les informations du fabricant sur la famille de gaz adaptée à la cuisinière se trouvent sur la plaque signalétique. L'installation de la cuisinière doit se faire uniquement par un professionnel/agréé, seule personne habilitée à adapter la cuisinière à une autre famille de gaz.

Note à l'installateur

L'installateur doit :

• disposer d'une autorisation légale,
• prendre connaissance des informations représentées sur la plaque signalétique de la cuisinière concernant la famille de gaz à laquelle la cuisinière est adaptée et comparer ces informations avec les conditions locales de livraison du gaz.
• vérifier :

l'efficacité de l'aération, c'est-à-dire le taux de renouvellement d'air dans les pièces,

L'étanchéité des connexions de la robinetterie du gaz,

l'efficacité du bon fonctionnement de tous les éléments fonctionnels de la cuisine,

s'assurer que l'installation électrique dispose d'une mise à la terre.

• Pour assurer un fonctionnement correct des allumeurs et du thermocouple, régler la position des boutons de commande de gaz,
• vérifier le fonctionnement des allumeurs et du thermocouple,
• Dans le cas d'un fonctionnement incorrect, enlever la manette, utiliser un tournevis.

pour régler le dispositif à côté de la tige du robinet,

• une fois le réglage effectué, protéger l'ensemble avec une rondelle de pression et remettre le bouton.
• remettre à l'utilisateur le certificat de raccordement de la cuisinière et lui expliquer son fonctionnement.

Le raccord qui permet l'acheminement du gaz à la cuisinière est un raccord filtre G1/2".

Raccordement à un conduit double en acier

Si la cuisinière est installée selon les recommandations de la classe 2, sous-classe 1, après son raccordement à l'installation de gaz, il est recommandé d'utiliser uniquement un conduitouple en acier, correspondant aux réglements nationaux. Le raccord qui permet l'acheminement du gaz à la cuisinière est un raccord filtré G1/2".

Le raccordement doit se faire uniquement par le biais des conduits et des joints correspondants aux normes en vigueur. La longueur maximale du conduit souple ne peut pas excéder 2 m.

Il est imperative de s'assurer que le raccord ne touche aucune partie mobile qui pourrait l'abîmer.

Raccordement à une tuyauterie rigide

La cuisine dispose d'un raccord fileté G1/2. Le raccordement à l'installation du gaz doit se faire de manière à ne créer de tension sur aucun point de l'installation, ni sur aucune pièce de l'appareil.

Un couple excessif lors du serrage (supérieur à 20 Nm) peut compromettre le branchement ou provoquer des fuites. Le raccordement au gaz doit être réalisé en utilisant un tuyau flexible avec embout mécanique (TFEM) conforme aux normes NF en vigueur. Les instructions de la notice du tuyau flexible avec embout mécanique (TFEM) doivent être scrupuleusement respectées.

Après chaque remplacement du réducteur, il faut effectuer un contrôle technique de la cuisinière qui comprend les valves de gaz et le fonctionnement de la protection antiéchappement.

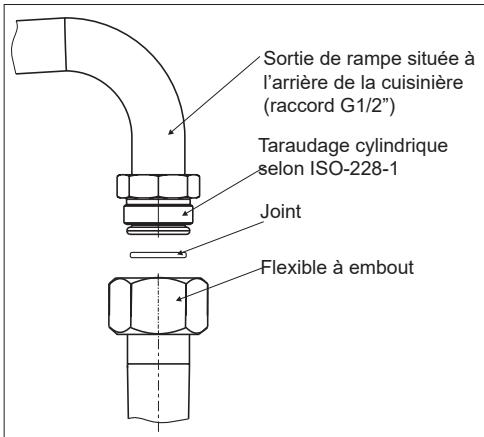

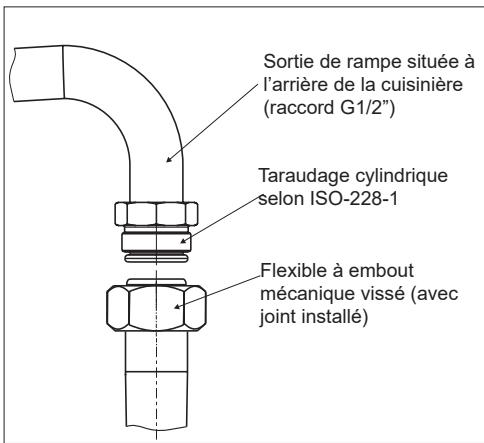

Raccordement par tube flexible

Le raccordement par tube flexible est applicable uniquement dans les cas d'utilisation de gaz en bouteille.

Il est impératif d'utiliser un tube flexible correspondant aux normes déterminées par les règlements locaux. Si la cuisine est alimentée par le gaz en bouteille, il est impératif d'utiliser un régulateur de pression (ou détendeur) correspondant aux normes déterminées par les règlements techniques locaux.

Note pour le branchement avec du gaz en bouteille : En tout cas, si vous technician e opte pour un branchement avec un embout (non fourni avec cet appareil), celui-ci doit être certifié NF et il doit être utilisé avec un joint d'étanchéité conforme NF (non fourni avec cet appareil). Le tuyau flexible doit être également certifié NF et il doit être serré sur la tétine de l'embout au moyen d'un collier afin d'assurer une étanchéité parfaite. (Le raccordement au gaz naturel doit être obligatoirement réalisé en utilisant un tuyau flexible avec embout mécanique (TFEM).)

Les principales dispositions des normes techniques existantes prévoient que :

• le diamètre intérieur du tuyau doit être de 8 mm,
• pour fixer le tuyau, il est impératif d'utiliser un serrage standard,
• vérifier que le tuyau est bien ajusté aux deux extrémités,
• sur toute sa longueur, le tuyau ne doit pas être en contact avec les éléments brûlants de la cuisinière,
• être plié ni rester sous tension, il ne doit pas être tordu, ou coincé,
• le tuyau doit être accessible sur toute sa longueur pour pouvoir procéder aux contrôles de son état,
• dans le cas de détention d'une fuite, le tuyau doit être remplacé sur la totalité de sa longueur; il est interdit de réparer un tuyau représentant une fuite.

Le raccordement d'une cuisine à une bouteille de gaz ou à une installation existante doit être effectué par un professionnel agréé dans le respect de toutes les normes de sécurité.

Une fois la cuisinière raccordée à l'installation, il est impératif de vérifier l'étanchéité de tous les raccords en utilisant, par exemple, de l'eau savonneuse.

Il est interdit d'utiliser une flamme pour tester l'étanchéité !

Connexion électrique

Avertissement. Tous les travaux électriques doivent être effectués par un électricien dûment qualifié et agréé. Aucune ALTERATION ou modification volontaire de l'alimentation électrique ne doit être effectuée.

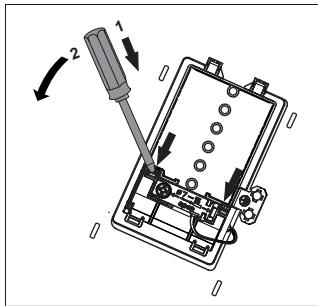

Directives d'installation

L'appareil est configuré en usine pour une alimentation en courant alternatif monophasé (230 V 1N ~ 50 Hz) et équipé d'un câble de raccordement H05VV-F 3G 4 mm² connecté au bornier. Les fils du câble de raccordement sont marqués comme suit : fil de phase L - BN - marron, fil neutre N - BU - bleu, fil de terre PE - GNYE - jaune-vert.

Vous pouvez configurer l'appareil pour une alimentation biphasée ou triphasée (400 / 230V) en pontant les bornes du bornier selon le tableau et les schémas de raccordement ci-dessous, point 2 et point 3, puis vous devez utiliser un câble de connexion spécifique dans le tableau au lieu du câble fourni avec l'appareil. Utilisez les points de connexion fournis avec l'appareil. Pour accéder au bornier, retirez le couvercle en le soulevant avec un tournevis à tête plate.

N'oubliez pas que le fil de connexion doit correspondre au type de connexion et à la puissance nominale de la cuisinière.

Ne traitez pas les extrémités du câble par soudure. La gaine de câble doit être montée dans le dispositif de décharge de traction, qui est ajusté aux câbles d'un diamètre de 7 à 15 mm.

Avertissement. N'oubliez pas de connecter le circuit de sécurité à la borne du boîtier de connexion marquée par 12. L'alimentation électrique de l'appareil doit être dotée d'un interrupteur de sécurité permettant de couper le courant en cas d'urgence. La distance entre les contacts de travail de l'interrupteur de sécurité doit être d'au moins 3 mm.

Avant de raccorder l'appareil à l'alimentation électrique, il est important de lire les informations figurant sur la plaque signalétique et le schéma de raccordement.

Avertissement. L'installateur est tenu de fournir à l'utilisateur le « Certificat de raccordement électrique de l'appareil »

Un raccordement de l'appareil autre que celui indiqué sur le schéma électrique peut endommager l'appareil.

Diagramme de connexion Avertissement: Tension des éléments chauffants 230 V. En cas de connexion, le fil de terre doit être connecté à la borne PE ‰.
Type de cable de connexion recommendé
1	Pour un raccordement 230 V monophasé avec un fil neutre, les bornes 1-2-3 et 4-5 sont pontées, et le fil de terre est connecté à la borne de terre ‡.	1N~	3O 2L 1PE 5N 1O 1L 2L 1O 1L 2O 1O 1L 2O 1O 1L 2O 1O 1L 2O 1O 1L 2O 1O 1L 2O 1O 1L 2O 1O 1L 2O 1O 1L 2O 1O 1L 2O 1O 1L 2O 1O 1L 2O	H05VV-F3G4 3x 4 mm²
2	Pour un raccordement biphasé 400/230 V avec un fil neutre, les bornes 2-3 et 4-5 sont pontées, et le fil de terre est connecté à la borne de terre ‡.	2N~	3O 2L 1O 1L 2O 1O 1L 2O 1O 1L 2O 1O 1L 2O 1O 1L 2O 1O 1L 2O 1O 1L 2O 1O 1L 2O 1O 1L 2O 1O 1L 2O 1O 1L	H05VV-F4G2,5 4x 2,5 mm²
3	Pour une connexion triphasée 400/230 V avec un fil neutre, les bornes 4-5 sont en pont, les fils de phase individuels sont connectés aux bornes 1, 2, 3 respectivement, le fil neutre est connecté aux bornes 4-5 en pont et le fil de terre est connecté à la borne de terre ‡.	3N~	3O 2L 1O 1L 2O 1O 1L 2O 1O 1L 2O 1O 1L 2O 1O 1L 2O 1O 1L 2O 1O 1L 2O 1O 1L 2O 1O 1L 2O 1O 1L 2O L1	H05VV-F5G2,5 5x 2,5 mm²
L1, L2, L3 - Fils sous tension; N - Fil neutre; PE - Fil de terre Les flèches dans les schémas ci-dessus indiquent où vous devez connecter les fils de cable individuels.

Avertissement: Si le câble d'alimentation de l'appareil est endommagé, il doit être remplacé par le fabricant, par le service après-vente ou par un spécialiste qualifié.

Adapter la cuisinière à une autre famille de gaz

Cette opération ne peut être réalisée que par un installateur agréé. Si le gaz d'alimentation de la cuisinière est différent de la famille de gaz prévue pour cet appareil dans sa version d'usine, c'est-à-dire G20/25 20/25 mbar, il est impératif de remplacer les injecteurs et procéder au réglage de la flamme.

Pour adapter la cuisinière à une autre famille de gaz, il est impératif de :

• changer les injecteurs (voir le tableau ci-après),
• régler la flamme « économique »

Les cuisinières livrées par le fabricant sont dotées de brûleurs adaptés d'usine pour brûler le gaz indiqué sur la plaque.

Si le remplacement n'est pas fait correctement, la garantie ne sera pas validée et le fabricant ne sera pas responsable des conséquences. Utilisez les injecteurs fournis avec la cuisine.

Brûleur de type Defendi (selon le marquage « DEFENDI » indiqué sur le corps du brûleur)

Famille de gaz	Brûleur
	AuxiliaireDiamètre de l'injecteur [mm]	Semi rapideDiamètre de l'injecteur [mm]	Rapidediamètre de l'injecteur [mm]
	Puisance thermique1,00 kW	Puisance thermique1,75 kW	Puisance thermique3,00 kW
G20/G25 20/25 mbar	0,77	0,97	1,29
G30 28-30 mbar	0,50	0,65	0,87
G31 37 mbar	0,50	0,62	0,83
G130 8 mbar	1,50	1,85	3,20

Pour procéder au réglage, il est impératif d'enlever les manettes de gaz.

Changement de l'injecteur du brûleur de la plaque de cuisson - dévisser l'injecteur à l'aide d'une clé d'un diamètre 7 et le remplacer par un injecteur adapté à la famille de gaz (voir tableau ci-dessus).

Mode d'opération dans le cas de modification de la famille de gaz

Brûleur	Flamme	Modification : du gaz butane/propane au gaz naturel	Modification : du gaz naturel au gaz butane/ propane
plaque de cuisson	maximale	1. Changer l'injecteur selon le tableau des injecteurs.	1. Changer l'injecteur selon le tableau des injecteurs.
	minimale	2. Desserrer légèrement la vis de réglage et régler la hauteur de la flamme.	2. Serrer légèrement la vis de réglage et vérifier la hauteur de la flamme.

Les brûleurs de la plaque de cuisson n'exigent pas de réglage de l'air primaire. Une flamme correcte se présente sous forme d'un cône bien dessiné dont l'intérieur est de valeur bleu-vert. Une petite flamme sifflante ou une flamme haute, jaune et fumante, dépourvue d'une forme claire de cône, signifie que la qualité du gaz est incorrecte ou que le brûleur est abîmé ou encrassé. Pour vérifier la flamme, il est impératif de chauffer le brûleur durant approximativement 10 minutes avec une flamme maximale et ensuite tourner le bouton vers la flamme minimale. La flamme ne doit pas s'éteindre ni passer sur les injecteurs.

L'arrivée de gaz vers les brûleurs de la plaque de cuisson se fait et s'ajuste à l'aide des valves dotées du dispositif de coupure automatique du gaz. Le réglage des valves doit se faire le brûleur allumé, en position « flâme minimale », à l'aide d'un tournevis de réglage de 2,5 mm.

Réglage de la valve

Le réglage terminé, il est impératif de poser sur l'appareil un autocollant qui indique le type de gaz auquel la cuisinière a été adaptée.

Avant la première utilisation de la cuisinière

Enlever tous les éléments de l'emballage, vider le tiroir, nettoyer le four afin de supprimer tous les restes de produits utilisés pour le protéger, - enlever tous les accessoires du four et les nettoyer à l'eau chaude avec du produit nettoyant, - allumer la ventilation du local ou ouvrir une fenêtre, chauffer le four en mode convection naturelle, 250°C, sur une durée moyenne de 30 minutes, enlever toutes les salissures et laver soigneusement, - nettoyer l'intérieur du four soigneusement.

Laver l'intérieur du four uniquement avec de l'eau chaude et une petite quantité de produit nettoyant.

Avant la première utilisation d'une cuisine avec un couvercle de plaque de cuisson en acier inoxydable ; il est nécessaire d'effectuer un nettoyage précis. Il est impératif d'enlever soignement les restes de colle et du film plastique qui enveloppe les supports, et le cas échéant, les restes de bande adhésive utilisée pour emballer l'appareil.

Lorsque vous branchez cet appareil à l'alimentation électrique, ou suite à une coupure de courant, l'indication «0.00» apparaît sur l'écran électronique. Vous devrez alors régler l'horloge (voir le chapitre Réglage de l'horloge).

Si l'horloge n'est pas mise à l'heure, le four ne pourrait pas fonctionner.

Mode d'utilisation des brûleurs de la plaque de cuisson

Pour les informations concernant la disposition des brûleurs et des manettes de commande correspondantes - voir le chapitre Caractéristiques de l'appareil.

Choix du récipient

Il est impératif de faire attention à ce que le diamètre du fond de la casserole soit toujours plus grand que la couronne de la flamme du brûleur et que le réseau soit couvert. Nous recommandons d'utiliser une casserole dont le fond a un diamètre supérieur de 2,5 à 3 fois au diamètre des brûleurs, c'est-à-dire pour un brûleur:

• d'appoint (auxiliaire) - un récipient au diamètre de 90 à 150 mm,
• moyen - récipients au diamètre de 160 à 220 mm, grand - récipient au diamètre de 200 à 240 mm. La hauteur de la casserole ne doit pas dépasser son diamètre

INCORRECT

CORRECT

Ne pas poser sur la plaque de cuisson des casseroles qui dépasseraient les bords de la table.

MISE EN GARDE: Utilisez uniquement des récipients à fond plat.

Attention: En cas d'utilisation de récipient à large fond, veillez à ne pas dépasser les bords de la table de cuisson et ainsi éviter une surchauffe au niveau du bandeau de commande.

Allumer un brûleur à l'aide de l'allumage 1 main

• enforcer la manette du brûleur sélectionné jusqu'à ce qu'une résistance s'allume et la tourner à gauche, vers la position « flamme maximale » ⋆,
• le tenir enfoncé jusqu'à ce que le brûleur s'allume
• le brûleur allumé, relâcher le bouton et régler l'intensité de la flamme.

Dans le cas de cuisinières équipées d'un thermocouple sur les brûleurs de la plaque de cuisson, le bouton doit être enfoncé en position « flamme maximale » pendant l'allumage durant environ 10 secondes pour que le dispositif se mette en marche. En cas de difficulté d'allumage suite à la modification de la famille du gaz et de sa composition, il est impératif de centrer correctement la couronne de brûleur par rapport à l'allumage électronique.

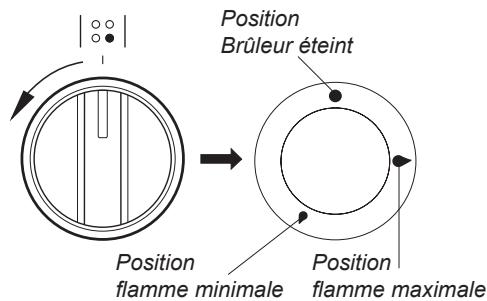

Choix de la flamme du brûleur

La flamme des brûleurs correctement réglés est d'une couleur bleu ciel ayant la forme d'un cône intérieur clairement défini. Le choix de la puissance de la flamme dépend du choix de la position du bouton du brûleur :

flamme maximale - flamme minimale (appelée « économique ») - brûleur éteint (gaz coupé)

L'intensité de la flamme s'ajuste sans contraintes aux besoins de l'utilisateur.

INCORRECT

CORRECT

Il est interdit de régler la flamme dans l'intervalle entre brûleur éteint ● et flamme maximale

Principe de fonctionnement du dispositif de sécurité

Les brûleurs des cuisinières sont équipés d'un dispositif d'extinction automatique du gaz dans le cas d'une interruption accidentelle appelé thermocouple.

Ce système permet la protection contre une fuite de gaz dans le cas d'extinction de la flamme.

Pour rallumer le brûleur, une intervention manuelle est nécessaire ; remettre la manette sur la position ● au préalable et suivre le mode de mise en marche ci-après.

Mode d'utilisation de la plaque de cuisson

Pour les informations concernant la disposition des brûleurs et des manettes de commande correspondantes - voir le chapitre Caractéristiques de l'appareil.

Pour régler la puissance de la plaque, tournez progressivement la manette à droite ou à gauche. Lorsque vous allumez la plaque de cuisson, le voyant de contrôle orange (sur le bandeau de commande, au milieu) s'allume. Un récipient bien choisi permet d'économiser de l'énergie. Le fond du récipient devrait être écais et plat et son diamètre devrait être égal au diamètre du brûleur, c'est-à-dire 18 cm, car le passage de la chaleur est alors meilleur.

Positions indicatives de la manette

0 Arrêt MIN. Préchauffage 1 Légumes braisés, cuisson à puissance réduite Cuisson des potages, des plats en grande quantité 2 Friture à puissance réduite Grillage des viandes, des poissons 3 MAX. Chauffage rapide, cuisson et friture rapides

Veillez à la propreté de la plaque – une plaque sale perd sa puissance.

Protégez la plaque contre la corrosion.

Éteignez la plaque avant de retirer le récipient.

Ne laissiez pas sans surveillance les récipients contenant des aliments, préparés sur la graisse ou l'huile, sur une plaque allumée; la graisse brûlante peut s'enflammer.

Programmateur électronique

Le programmateur dispose d'un affichage LED et de 3 touches.

Touche Description Réglage de la température Réglage de l'horloge Minuteur

Attention: Chaque utilisation de la touche est confirmée par un signal sonore. Il n'est pas possible de désactiver les signaux sonores.

Signification des symboles sur l'affichage.

Symbole Description Thermostat Minuteur Durée de cuisson Fin de cuisson P Pyrolyse Verrouillage

Manette des fonctions du four

Le four peut fonctionner différemment à l'aide de la résistance de sole, de voute, de la chaleur tournante et du gril. Sélectionner une fonction appropriée avec la manette des fonctions.

La figure ci-dessous présente les fonctions (dans un ordre spécifique) sur la manette :

Manette de réglage +/-

La manette sert à régler les paramètres de fonctionnement tels que la température et la durée. Tournez la manette vers la droite pour augmenter la valeur du paramètre. Tournez la manette dans le sens inverse pour diminuer la valeur du paramètre. Avec cette manette il est possible de modifier les paramètres tels que la température, la durée ou l'heure actuelle sur l'afficheur. Lorsque l'on maintient la manette en position «+» ou «-», la vitesse de modification de la valeur du paramètre est augmentée.

Branchement à l'alimentation

Après le branchement à l'alimentation (ou au retour du courant après une panne), le four passe en mode de réglage de l'heure actuelle, 0.00 clignote sur l'affichage. Appuyer sur la touche L. À l'aide de la manette de réglage +/- modifier la valeur. Il est impossible d'utiliser l'appareil si l'heure n'est pas réglée. Pour confirmer le réglage de l'heure, la manette de sélection des fonctions doit être sur la position 0. Si la manette de sélection des fonctions est réglée sur une autre position, le symbole clignote et le programmateur attend que la manette de sélection des fonctions soit réglée sur la position 0.

Trois pressions successives sur la touche confirme l'heure et le programmateur passe en mode veille (standby).

Attention: En cas de coupure du courant, tous les paramètres entrés, tels que la durée de cuisson, la température et la fonction, sont effacés. Pour continuer le fonctionnement, les paramètres doivent être à nouveau entrés. Si la pyrolyse était en cours et a été interrompue (ou si la porte est verrouillée pour une autre raison - symbole allumé), alors les processus de refroidissement du four et d'ouverture de la porte seront effectués avant de pouvoir procéder au réglage de l'heure. Si une température supérieure à 80°C est détectée dans le four, le refroidissement du four se met en marche, cela n'a pas d'incidence sur le réglage de l'heure. Le processus de refroidissement s'arrête lorsque la température baisse sous les 75°C.

Mode de veille (standby).

Le passage en mode standby efface tous les réglages de la durée, de la température, du minuteur. Les résistances sont déconnectées. L'écran affiche l'heure actuelle et

La luminosité de l'écran baisse. Si on active la touche, une pression dessus nous fait passer au réglage de l'heure, à la modification de la tonalité et de la luminosité ainsi que la touche qui pressée fait passer en mode réglage du minuteur.

Si la température dans le four dépasse 80°C au lieu de l'indication de l'heure, la température actuelle dans le four est affichée (elle joue le rôle d'indicateur de la chaleur résiduelle) et le ventilateur de refroidissement est en marche. Une fois la température baissée à 75°C, le ventilateur s'arrête et l'heure actuelle est affichée au lieu de la température.

Passage en mode standby :

• à tout moment, en tournant la manette de sélection des fonctions sur la position 0, un signal sonore est émis si l'on passe de cette façon en mode standby;
• après une panne de courant et le réglage de l'heure actuelle ;
• après la fin des cuissons programmes (automatique et semi-automatique, minutes)
• après l'activation de la protection contre la surchauffe;
• après 5 secondes d'inactivité lors du réglage de la température (cela concerne une modification du programme de cuisson actuel ; lorsque une nouvelle fonction de chauffe est modifiée, le programmateur passe en mode actif) ;
• Au cours du cycle de pyrolyse, lorsque la manette des fonctions est tournée sur la position 0, le passage en mode de refroidissement se fait. Une fois le refroidissement effectué, la porte se déverrouille et le four passe en mode standby.

Sortie du mode standby :

Tourner la manette de sélection de la position 0 sur une toute autre position de fonctionnement

tion fait passer le four du mode standby en mode actif.

Attention - si le programmeur est passé en mode standby automatiquement, l'utilisateur doit d'abord tourner la manette de sélection sur la position 0 et seulement après sortir du mode standby.

Lorsqu'en mode standby la manette de sélection des fonctions est réglée sur une autre position que 0 - le symbole clignote.

Réglage de l'heure actuelle

Le réglage de l'heure actuelle est possible uniquement en mode standby. Une pression sur la touche L dans ce mode entraîne l'affichage de l'heure actuelle à une luminosité normale. Grâce à la manette +/- il est possible de corriger l'heure actuelle, une inactivité de 10 secondes entraîne la sauvegarde du réglage actuel et le retour en mode standby. L'horloge fonctionne uniquement en mode de 24h.

Mode nocturne

Si l'appareil est en mode standby, la luminosité de l'écran d'affichage est diminuée dans la plage horaire 22:00 à 6:00 pour atteindre une valeur qui correspond à -2 niveaux d'intensité inférieurs à celle réglée.

Changement de la fréquence du signal sonore

La fonction est tout le temps disponible en mode standby, sans limites horaires. Une nouvelle pression sur la touche L lors du réglage de l'heure entraîne l'affichage du symbole ton1, où 1 indique le signal sonore actuel. Le besoin se fait de 1 à 3. En tournant la manette de réglage +/- il est possible de changer le signal sonore. Une inactivité de 5 secondes confirme le signal sonore modifié.

et entraîne le passage en mode standby.

Modification de la luminosité de l'afficheur

La fonction est tout le temps disponible en mode standby, sans limites horaires. Une nouvelle pression sur la touche L lors du réglage de la fréquence du signal sonore entraîne l'affichage du symbole bri4, où 4 indique la luminosité sur une échelle de 1 à 9. En tournant la manette de réglage +/- il est possible de changer la luminosité et une inactivité de 5 secondes confirme la luminosité modifiée et entraîne le passage en mode standby.

Mode actif

C'est le mode où le four réalise la fonction de cuisson ou nettoyage selon les valeurs réglées à l'aide de la manette de sélection des fonctions.

Auto-off: Quand les actions programmées sont terminées (mode automatique, semi-automatique, nettoyage, minuteur), le programmeur passe en mode standby, même si le bouton de sélection des fonctions n'est pas réglé sur la position 0.

Éclairage

L'éclairage dans le four est commandé par le programmateur. Il est allumé par défaut.

L'éclairage est :

-dans les positions : 0, Pyrolyse, ECO - lorsque la température à l'intérieur de la chambre atteint plus de 300°C - lors des programmes de pyrolyse et de refroidissement ; - avant la mise en marche du réchauffement dans le programme automatique et à la fin des programmes automatique et semi-automatique ;

• en mode standby, si la manette des fonctions est réglée sur une position autre que 0.

Moteur de refroidissement

La mise en marche et l'arrêt du moteur de refroidissement sont indépendants des fonctions réglées et de l'état du programmeur. Le moteur de refroidissement se met en marche lorsque la température dans le four dépasse 80°C et s'éteint, lorsque la température baisse en-dessous de 75°C.

Symbole de thermostat

Le symbole du thermostat signale l'état de fonctionnement des résistances. Si au moins une des résistances est alimentée, le symbole s'allume. Le symbole s'éteint si aucune des résistances n'est alimentée (p. ex. lorsque le four atteint la température requise et les résistances restent inactives jusqu'au moment de la baisse de la température du four).

Minuteur

Le minuteur est accessible par une pression sur la touche (le senseur) en mode standby et en mode actif. Une pression entraîne le clignotement du symbole et l'affichage de la valeur actuelle du temps décompté ou 0.00 si le minuteur n'est pas actif.

À l'aide de la manette de réglage +/-, il est possible de régler la valeur du temps décompté et un appui sur la touche ou une inactivité de 5 secondes confirme le réglage effectué.

Si le minuteur est actif (fait le décompte), le symbole est allumé sur l'affichage.

Une fois le décompte jusqu'à zéro effectué, l'alarme du minuteur se met en route. Elle peut être supprimée à l'aide d'une quelconque touche.

conque touche.

Le décompte du temps par le minuteur verrouille le passage automatique du mode actif en mode standby - le programmateur passe automatiquement en mode standby seulement après la suppression de l'alarme du minuteur.

Porte douceur

Lors du fonctionnement du four, la porte doit être fermée.

L'ouverture de la porte, lors d'une cuisson, désactive automatiquement les résistances du four. Si cet état dure plus de 60 secondes, le programmateur émet un signal sonore, d'alarme de porte ouverte. L'alarme peut être éteinte à l'aide n'importe quelle touche ou par la fermeture de la porte. L'ouverture de la porte n'a pas d'incidence sur les valeurs réglées de la température et de la durée, mais si la porte reste ouverte pendant plus de 10 minutes, le programmateur efface tous les réglages et passe en mode standby.

Limitation du temps de cuisson

Pour des raisons de sécurité, le four a une durée de fonctionnement limitée. Si la température réglée est de 100°C au maximum, le four passe en mode standby après 10 heures et si la température réglée est de 200°C et plus, la durée maximale de fonctionnement est limitée à 3 heures. Entre 101°C - 199°C le temps de fonctionnement change linéairement, à savoir plus la température est élevée, plus le temps de cuisson est court (entre 3h et 10h).

Activation des programmes de cuisson

Un programme de cuisson peut être activé à l'aide de la manette de sélection des fonctions, en la tournant de la position 0 sur la

position choisie. Une fois que la manette de sélection est réglée sur le bon programme, l'écran affiche, au lieu de l'heure courante, la température par défaut, par exemple 170C (voir tableau des programmes), définie séparément pour chaque position.

La valeur de la température clignote (en diminuant la luminosité) et le symbole C reste allumé en continu. La valeur change en tournant la manette de réglage («+» ou «-»).

Réglage de la température

Lors de la sélection du programme de cuisson, la manette de réglage + / - sert à modifier la valeur de la température. La température peut être modifiée par pas de 5°C dans une plaque déterminée pour chaque programme. En maintenant actionnée la manette de réglage + / - pendant au moins 1s, il est possible de modifier la température par pas de 10°C.

La température est enregistrée par une pression sur la touche ou après 5 secondes d'inactivité. L'horloge affiche l'heure actuelle.

L'utilisation de la manette de réglage +/- entraîne l'affichage pendant 2 secondes :

• à droite [+] - de la température à l'intérieur du four;

La température est affichée sans clignotement, cela n'entraîne aucun changement dans les réglages.

Modification des réglages de température

Une pression sur la touche 3 lors du fonctionnement du four entraîne le passage en mode de modification des réglages. La valeur de la température clignote (en diminuant la luminosité) sur l'affichage, et

le symbole C reste allumé en continu. La manette de réglage +/- modifie les réglages. La température est enregistrée avec une pression sur la touche et ensuite, l'horloge passe à l'affichage de l'heure actuelle - en cas d'inactivité, le programmeur retourne en mode actif après 5 secondes.

Tableau des programmes de cuisson

Description des fonctions		Réalisation						Température [°C]		Tempé-rature prépro-grammée [°C]
		Éclairage	Résistance de voute	Girl	Résistance annulière	Résistance de sole	Ventilateur	min.	max
	Décongélation	√					√	---	---	---
	Chauffage rapide	√		√	√		√	30	280	170
	Chaleur tournante	√			√		√	30	280	170
	ECO				√		√	30	280	170
	Pizza	√			√	√	√	30	280	220
	Conventionnelle	√	√			√		30	280	180
	Pâté	√	√			√	√	30	280	170
	Nettoyage par pyrolyse		√	√		√		---	---	480
	Turbo grill*	√	√	√			√	30	280	190
	Super grill*	√	√	√				30	280	250
	Grill*	√		√				30	280	250
	Éclairage	√						---	---	---
	Four éteint							-	-	-

*Tourne-broche (si présent)

Fonctionnement semi-automatique

Le fonctionnement semi-automatique règle la durée après laquelle l'appareil s'éteint automatiquement. Le temps d'accroissement possible peut être réglé de 1 minute à 23 heures et 59 minutes.

Pour régler la durée de fonctionnement, en mode actif ou après réglage de la manette de sélection des fonctions sur la fonction souhaitée, appuyer sur la touche L. Le symbole clignote sur l'écran de l'horloge, le message dur s'allume pour 1s et ensuite, l'indication 0.00 (indication du temps restant jusqu'à l'arrêt du four, si la fonction était active précédemment). La manette de réglage +/- permet de modifier les réglages, une inactivité de 5s entraîne la sortie du mode sans changement des réglages, une pression sur la touche L entraîne la confirmation du réglage actuel de l'heure d'arrêt automatique. APRÈS 5 secondes d'inactivité à partir du moment où l'on a appuyé sur la touche L, l'horloge affiche l'heure actuelle. Lors du fonctionnement semi-automatique, le symbole H reste allumé en continu.

Les fonctions de cuisson et de température peuvent être librement modifiées lors du fonctionnement semi-automatique.

Le fonctionnement semi-automatique peut être désactivé, si l'on règle la durée de fonctionnement sur 0.00 - dans ce cas, après une pression sur la touche L ou après une inactivité de 5s, le four passe en mode de fonctionnement pour durée indéterminée.

À la fin du temps déterminé, un bip d'alarme de fin de fonctionnement est émis. Tous les éléments chauffants sont débranchés. Toutes les résistances sont alors éteintes.

a) En réalisant l'une des opérations suivantes :

• en appuyant sur n'importe quelle touche sauf
• en tournant la manette de sélection des fonctions;
• en tournant la manette de réglage +/-;
• en ouvrant la porte.

Cela entraîne la suppression de tous les réglages de fonction et de température. Malgré le fait qu'une fonction de cuisson soit sélectionnée, le four passera automatiquement en mode standby.

b) En tournant la manette de sélection des fonctions sur 0 - le four passe en mode standby.

c) En appuyant sur la touche , ce qui entraîne le passage en mode de réglage de la durée de fonctionnement - il est alors possible de continuer la cuisson selon les paramètres de la fonction de cuisson et de température précédemment choisis et pendant la durée nouvellement réglée. Attention - dans ce cas (prolongation de la durée précédemment réglée), le réglage de l'horloge sur 0.00 entraîne l'arrêt du four et non le fonctionnement à durée indéterminée.

Fonctionnement automatique

Le fonctionnement automatique consiste en la programmation du programmeur de façon à ce que le four se mette en marche avec un départ différé et termine la cuisson à une heure fixée.

Pour régler le fonctionnement automatique, régler d'abord la durée de cuisson souhaitée (comme pour le fonctionnement semi-automatique). Une fois la durée de fonctionnement confirmée à l'aide de la touche L, le symbole clignote, le message end s'affiche pour 1 seconde sur l'affichage et ensuite, la durée de cuisson apparait (calculée sur l'heure actuelle + la durée de fonctionnement réglee +1 minute). La manette de réglage +/- permet de modifier l'heure de la fin de cuisson. Une inactivité de 5 secondes entraîne le retour sans modification des ré

Les réglages et la touche confirment l'heure de la fin de cuisson. Une fois l'heure de la fin de cuisson confirmée, les symboles et s'allument et restent allumés en continu. L'écran affiche de nouveau l'heure actuelle. Lors du décompte jusqu'à ou début de la cuisson, les symboles et restent allumés. Au moment où le four commence à chauffer, le symbole fonctionne conformément à l'état des résistances (allumé ou éteint) et le four fonctionne comme lors du travail semi-automatique.

L'aperçu et la modification des durées réglées est possible grâce à la touche . Une seule pression sur la touche entraîne le passage au mode de réglage de la durée de fonctionnement, une nouvelle pression sur la touche entraîne le passage au réglage de l'heure de fin de cuisson et une troisième pression entraîne de nouveau l'affichage de l'heure actuelle. La modification du réglage de la durée de fonctionnement sur 0.00 entraîne la suppression simultanée de la durée de fonctionnement et de l'heure de fin de cuisson - passage en mode de fonctionnement à durée indéterminée.

L'heure de fin peut être de 1 minute à 10 heures après la durée de fonctionnement programmée. La durée de fonctionnement (quand l'heure de fin est réglée) peut être modifiée de 0 minute à « l'heure de fin - l'heure actuelle - 1 minute »

Une fois le travail terminé, régler la manette de sélection des fonctions sur 0.

Nettoyage par pyrolyse

Pour la fonction de nettoyage par pyrolyse, la valeur 480°C est affichée et ne peut pas être changée. Avec 5s d'inactivité ou après une pression sur la valeur P2.00 clignote

La valeur est affichée et le symbole est allumé. À l'aide de la manette de réglage +/- il est possible de modifier la durée du nettoyage sur une plage de 2.00 - 2.30 - 3.00 heures. Une inactivité de 20 secondes ou une pression sur lance le cycle de pyrolyse.

Le programme pyrolyse est un programme spécial avec des exigences supplémentaires.

La première étape consiste à vérifier la porte : en cas de porte ouverte, le symbole clignote et le four attend au maximum 10 minutes la fermeture de la porte ; si la porte n'est pas fermée, le programme est annulé. Une fois la porte fermée et vérifiée, le symbole s'allume fixe et le symbole verrou de porte clignote. Une fois la porte verrouillée, le symbole verrou de porte devient fixe, et le programme automatique d'une durée de 2.00 - 2.30 - 3.00 heures, selon le réglage choisi, est lancé.

L'affichage indique le temps restant au lieu de l'heure actuelle.

Une heure avant que la durée réglée ne soit écoulée, les résistances sont désactivées, et le four passe en mode de refroidissement. Après le refroidissement à 150°C, le processus de déverrouillage de la porte s'enclenche. Le déverrouillage de la porte est signalé par l'extinction du symbole P. Après le déverrouillage de la porte, le programme se termine comme les programmes semiautomatiques, mais le lancement d'une fonction de cuisson n'est pas possible. Après la fin de la Pyrolyse, le ventilateur de refroidissement continue de fonctionner et s'arrête lorsque la température du four baisse sous les 75°C.

En cas de pyrolyse, il est impossible de modifier les réglages lors du programme en cours, mais il est possible d'avoir un aperçu.

des réglages et de la température actuelle. Une fois l'alarme de fin de pyrolyse éteinte, le programmateur passe toujours en mode standby.

Attention :

La porte du four est équipée d’un verrouillage qui rend impossible l’ouverture de la porte au cours d’un programme. Ne pas ouvrir la porte afin de ne pas interrompre le processus de nettoyage.

En cas d'interruption de la pyrolyse à la suite d'une coupure de courant, le programmateur passe en mode de refroidissement, et ensuite en mode d'ouverture de la porte - comme dans les 60 dernières minutes d'un programme normal.

En cas d'interruption de la pyrolyse par l'utilisation de la manette de sélection sur une autre position (dont 0), le four ne s'arrête pas et ne réalise pas un nouveau réglage, il passe en mode de refroidissement et de déverrouillage de la porte comme ci-dessus. Après le déverrouillage de la porte, le four passe en mode «stand-by».

Si, lors du lancement de la pyrolyse, l'utilisateur ouvre la porte avant qu'elle ne soit verrouillée, le programmateur émet un signal [alarme de la porte ouverte], il annule le programme de pyrolyse et passe en mode de déverrouillage de la porte (comme ci-dessus).

Lisez les instructions dans le chapitre « Nettoyage et entretien » avant de mettre en marche le nettoyage par pyrolyse.

Codes erreur

En cas de détection d'erreurs, le programme est interrompu et l'écran d'affichage indique le code de l'erreur :

E1 - court-circuit du capteur de température, le four ne peut pas être utilisé.

E2 - absence du capteur de température, le four ne peut pas être utilisé.

E3 - surchauffe du programmeur, le four ne peut pas être utiliser jusqu'à ce qu'il refroidisse.

E4 - erreur de la sonde thermique - l'erreur disparaît une fois la sonde thermique retirée, le four peut être utilisé avec des programmes sans sonde thermique.

E5 - la température dans la cavité est supérieure à 320°C pour les fonctions autres que la pyrolyse, le four ne peut pas être utilisé.

Prob - sonde thermique mal insérée ou sonde thermique insérée lors de la pyrolyse.

Utilisation du grillette

Les plats sont grillés par rayons infrarouges émis par la résistance incandescente du grille. Pour allumer le grille, il faut :

tourner la manette sur l'une des positions suivantes : - monter le four en température durant approximativement 5 minutes (porte du four fermée). insérer la lèchefrite avec votre plat au niveau correspondant. Si vous utilisez la broche, insérez la lèchefrite sur un gradin situé sous la broche afin de récapérer la graisse qui coulera. fermer la porte du four.

Pour les températures correspondant à l'utilisation du grill, voir Cuisson au four - Conseils pratiques.

Lors de l'utilisation du gril, veiller à bien fermer la porte du four.

Lors de l'utilisation du gril, les parties accessibles du four peuvent devenir brûlantes. Tenir les enfants à l'écart.

Pâtisseries

• pour la préparation de vos pâtisseries/gâteaux, nous vous recommandons l'utilisation de la léchefrite livrée avec l'appareil ou de la plaque à pâtisserie posée sur la grille
• Il est également possible d'utiliser les moules et l'échefrites achetés dans le commerce. Il faut les poser sur la grille. Nous vous recommendons, pour vos pâtisseries, d'utiliser les échefrites noires qui conduisent moins la chaleur et raccourcissent le temps de cuisson,
• Si vous utilisez la chaleur tournante, il n'est pas obligatoire de préchauffer le four. Dans le cas contraire, il est nécessaire de le préchauffer avant de mettre les pâtisseries dans le four,
• Avant de sortir les pâtisseries/gâteaux du four, il faut vérifier la qualité de la cuisson avec une tige en bois (si la pâte est cuite, la tige enfoncée dans le gâteau ressort sèche et propre),
• Il est conseillé de laisser votre pâtisserie/gâteau dans le four, après l'avoir éteint, pendant environ 5 minutes, la température de cuisson avec la fonction chaleur tournante étant approximativement 20 à 30 degrés inférieure par rapport à une cuisson conventionnelle (utilisation des résistances supérieure et inférieure),
• Les indications sur le tableau de cuisson ci-dessous sont approximatives et chaque utilisateur peut les modifier selon ses expériences et préférences culinaires,
• Si les informations suggérées dans le livre de recettes sont très différentes des valeurs représentées dans ce mode d'emploi, veuillez suivre les indications du mode d'emploi.

Cuisson et rôtissage des viandes

• Le four est destiné à la préparation des portions de viande dont le poids est supérieur à 1 kg. Nous recommandons la préparation des parts plus petites sur la plaque de cuisson,
• Nous recommandons l'utilisation de récipients résistants à la chaleur. Leurs poignées devront être également résistantes aux hautes températures,
• dans le cas d'utilisation d'un support grille ou d'une broche, nous recommandons de poser au niveau inférieur une lèchefrite incluant une petite quantité d'eau. normalement, la viande doit être retournée au minimum une fois à la moitié du temps de cuisson. Le rôti doit également être arrosé de sa sauce ou d'eau chaude salée. Il ne faut pas asperger le rôti avec de l'eau froide.

Mode de cuisson ECO

• en utilisant le mode ECO, la cuisson est optimisée par un programme spécifique qui se met en route pour économiser de l'énergie lors de la préparation des plats.
• La durée de cuisson ne sera pas réduite par un réglage plus élevé de la température, le préchauffage du four avant la cuisson n'est pas nécessaire.
• durant le processus de cuisson, veiller à ne pas modifier le réglage de la température ni ouvrir la porte.

Paramètres recommandés lors de l'utilisation du mode de cuisson ECO

Type de plat/ cuisson	Fonction du four	Température (°C)	Niveau	Temps (min.)
Tarte biscotte	ECO	180 - 200	2 - 3	50 - 70
Tarte traditionnelle	ECO	180 - 200	2	50 - 70
Poisson	ECO	190 - 210	2 - 3	45 - 60
Bœuf	ECO	200 - 220	2	90 - 120
Porc	ECO	200 - 220	2	90 - 160
Poulet	ECO	180 - 200	2	80 - 100
Tarte biscotte	□	160 - 200	2 - 3	30 - 50
Muffins	□	160 - 1701)	3	25 - 402)
Muffins	□	155 - 1701)	3	25 - 402)
Pizza	□	200 - 2301)	2 - 3	15 - 25
Poisson	□	210 - 220	2	45 - 60
Poisson	□	160 - 180	2 - 3	45 - 60
Poisson	□	190	2 - 3	60 - 70
Saucisses	□	220	4	14 - 18
Bœuf	□	225 - 250	2	120 - 150
Bœuf	□	160 - 180	2	120 - 160
Porc	□	160 - 230	2	90 - 120
Porc	□	160 - 190	2	90 - 120
Poulet	□	180 - 190	2	70 - 90
Poulet	□	160 - 180	2	45 - 60
Poulet	□	175 - 190	2	60 - 70
Légumes	□	190 - 210	2	40 - 50
Légumes	□	170 - 190	3	40 - 50

1) Préchauffer le four vide 2) Les durées sont indiquées pour des produits dans de petits moules Attention : Les paramètres sont indiqués dans le tableau à titre indicatif et peuvent être modifiés selon votre propre expérience et préférences.

Sauf indication contraire, les durées sont indiquées pour un four non préchauffé. Raccourcir les durées d'environ 5-10 minutes pour un four préchauffé.

Cuisson de gâteaux

Type de plat	Accessoires	Niveau	Fonctions de cuisson	Température (°C)	Temps de cuisson 2) (min.)
Petits gâteaux	Plaque pour pain	4	☐	160 1)	28 - 32 2)
	Plaque pour pain	3	☐	155 1)	23 - 26 2)
	Plaque pour pain	3	☐	150 1)	26 - 30 2)
	Plaque pour pain Plaque pour rôti	2 + 42 - plaque pour pain ou pour rôti4 - plaque pour pain	☐	150 1)	27 - 30 2)
Pâte brisée(bandes)	Plaque pour pain	3	☐	150 - 160 1)	30 - 40 2)
	Plaque pour pain	3	☐	150 - 170 1)	25 - 35 2)
	Plaque pour pain	3	☐	150 - 170 1)	25 - 35 2)
	Plaque pour painPlaque pour rôti	2 + 42 - plaque pour pain ou pour rôti4 - plaque pour pain	☐	160 - 175 1)	25 - 35 2)
Généaise sansGRAISSE	Grille + moule pour gâteau revêtu de noirØ 26 cm	2	☐	170 - 180 1)	38 - 46 2)
Tarte auxpommes	Grille + deux moules pourgâteau revêtusde noirØ 20 cm	2Les moules ontétédisposéssur la grilleen diagonale,droite arrêtegaugue avant	☐	180 - 200 1)	50 - 65 2)

1) Préchauffer le four vide, ne pas utiliser la fonction de réchauffement rapide pendant environ 5 minutes. 2) Sauf indication contraire, les durées sont indiquées pour un four non préchauffé.

Mode grill

Type de plat	Accessoires	Niveau	Fonctions de cuisson	Température (°C)	Durée (min.)
Pain blanc grillé	Grille	4	XXX	220 1)	1,5 - 2,5
	Grille	4	XXX	220 2)	2 - 3
Hamburgers de bœuf	Grille + plaque pour rôti (pour récapérez les égout-tages)	4 - grille 3 - plaque pour rôti	XXX	220 1)	1 page 10 - 152 page 8 - 13

1) Préchauffer le four vide en l'allumant pour 5 minutes, ne pas utiliser la fonction de réchauffement rapide. 2) Préchauffer le four vide en l'allumant pour 8 minutes, ne pas utiliser la fonction de réchauffement rapide.

Cuisson

Type de plat	Accessoires	Niveau	Fonctions de cuisson	Température (°C)	Durée (min.)
Poulet entier	Grille + plaque pour rôti (pour récapére les égoutages)	2 - grille 1 - plaque pour rôti		180 - 190	70 - 90
	Grille + plaque pour rôti (pour récapére les égoutages)	2 - grille 1 - plaque pour rôti		180 - 190	80 - 100

Sauf indication contraire, les durées sont indiquées pour un four non préchauffé. Raccourcir les durées d'environ 5-10 minutes pour un four préchauffé.

Afin de prolonger la vie utile de la cuisine et l'utilisation correcte de ses éléments chauffants, l'utilisateur doit l'entretenir correctement et effectuer la maintenance préconisée qui lui permettront, en plus, de faire des économies.

Avant de commencer le nettoyage ou d'autres travaux d'entretien, il est impératif de toujours débrancher l'appareil de sa source d'alimentation (sortir la fiche de la prise). Le nettoyage ne peut commencer que lorsque la plaque de cuisson est froide.

Foyers, grille de la plaque de cuisson, parties métalliques de la cuisinière

• Enlever les brûleurs et la grille encrassés et les laver dans de l'eau chaude avec du produit nettoyant et dégraissant. Les sécher soigneusement. Une fois la grille enlevée, il faut laver soigneusement la plaque de cuisson, la sécher avec un torchon sec et doux. Il est impératif de faire particulièrement attention à la propriété des orifices de l'anneau du brûleur – voir l'image ci-après. Nettoyer les ouvertures des injecteurs à l'aide d'un fil fin en cuivre. Ne pas utiliser un fil en acier, ne pas aléser les trous.

Tous les éléments du brûleur doivent toujours rester secs. Les particules d'eau peuvent diminuer le débit de gaz et provoquer une mauvaise combustion.

Il faut s'assurer que toutes les pièces du brûleur ont été bien repositionnées après le nettoyage.

Une mauvaise position du chapeau du brûleur peut causer des dommages irréversibles au brûleur.

• Pour nettoyer les surfaces en émail, utiliser les produits non agressifs. Ne pas utiliser de produits nettoyants fortement abrasifs tels que les poudres à recycler contenant des agents abrasifs, pâtes abrasives, pierres abrasives, pierres ponces, éponges en acier, etc.
• Avant toute première utilisation, il faut laver la cuisinière et le couvercle de la plaque de cuisson en acier inoxydable. Il faut enlever soigneusement les restes de colle et du film plastique qui enveloppe les supports, et le cas échéant, les restes de bande adhésive utilisée pour emballer l'appareil. La cuisinière doit être nettoyée après chaque utilisation. Il est impératif d'éviter un fort encrassement de la plaque de cuisson, en particulier, d'éviter de brûler les liquides ayant débordé. Veillez à la propriété de la plaque – une plaque sale perd sa puissance. Protégez la plaque contre la corrosion. Éteignez la plaque avant de désterbiller le récipient. Ne laissez pas sans surveillance les récipients contenant des aliments, préparés sur la graisse ou l'huile, sur une plaque allumée ; la graisse brûlante peut s'enflammer.

Four

Le four doit être nettoyé après chaque utilisation. Pour plus de visibilité, nettoyer le four avec l'éclairage allumé. - Laver l'intérieur du four uniquement avec de l'eau chaude et une petite quantité de produit nettoyant. - Après avoir nettoyé le four, il faut l'essuyer soigneusement.

Important!

Pour les besoins d'entretien et de maintenance de l'appareil, il est interdit d'utiliser des produits abrasifs.

Pour nettoyer le bandeau de commande, utiliser uniquement de l'eau chaude avec une petite quantité de liquide vaisselle ou de nettoyant pour vitres. Ne pas utiliser de produit à recycler.

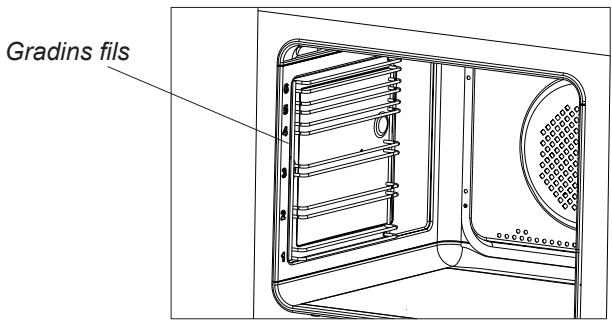

• Les grils fils du four sont facilement démontables. Pour les nettoyer, soulever le crochet avant de la glissière, l'écarter légèrement et enlever le crochet arrêté. Après le nettoyage des grils fils, il faut les replacer dans les trous de fixation et faire entrer les crochets.

Nettoyage par pyrolyse

Le four se chauffe à une température d'environ 480°C

Pour des raisons de sécurité, la porte du four reste verrouillée tout au long du processus.

Avant d'activer la pyrolyse

Note

Retirer du four tous les accessoires (plaques, grille de support, gradins latéraux). Les accessoires qui restent dans le four pendant la pyrolyse sont endommagés de manière irréversible.

Éliminer les encrasements importants à l'intérieur du four. Nettoyer avec un chiffon humide les parois extérieures du four. Suivre les instructions.

Pendant le nettoyage par pyrolyse

Les restes de grillades ou de plats cuits au four sont transformés en cendres, faciles à éliminer, qu'il suffit de balayer ou de nettoyer avec un chiffon humide au terme de la pyrolyse.

• Ne pas laisser de chiffon à proximité du four chaud.
• Ne pas allumer la plaque de cuisson.
• Ne pas allumer l'éclairage du four. La porte du four est munie d'un système de verrouillage qui empêche son ouverture en cours de pyrolyse. Ne pas ouvrir la porte don le processus de nettoyage sinterrompt.

Note

Durant la pyrolyse, la cuisinière peut atteindre des températures très élevées, ses parois extérieures peuvent être plus chaudes que d'habitude : en conséquence, veiller à ce que les enfants ne se trouvent pas à proximité de la cuisinière pendant ce processus. En raison des émanations qui se produisent pendant le nettoyage, la cuisine doit être bien aérée.

Procédure de nettoyage par pyrolyse

Fermez la porte du four. - Procédez conformément aux indications dans le chapitre Fonction nettoyage par pyrolyse.

Attention! Si la température dans le four est très élevée (plus élevée par rapport à une utilisation normale) la porte ne se débloquera pas.

Après le refroidissement, la porte peut être ouverte et les cendres peuvent être retirées à l'aide d'un chiffon mou et humide. Montez les glissières latérales et les autres accessoires disponibles. Le four est prêt à l'emploi.

Retrait de la porte

Vous pouvez retirer la porte du four pour avoir un meilleur accès à la cavité lors du nettoyage. Pour ce faire, il faut ouvrir la porte et soulever le dispositif de verrouillage dans la charnière (fig. A). Soulevez légèrement la porte et tirez-la vers vous sous l'angle d'environ par rapport au niveau horizontal. Afin de remonter la porte, procédez dans l'ordre inverse. Faites attention à mettre correctement le cran de la charnière sur l'ergot de la porte-charnière. Après avoir remis la porte du four, baissez obligatoirement le dispositif de verrouillage. Si vous ne le faites pas, vous risqueriez d'endommager la charnière lors de la fermeture de la porte.

Écartement des dispositifs de verrouillage des charnières

Démontage de la vitre intérieure

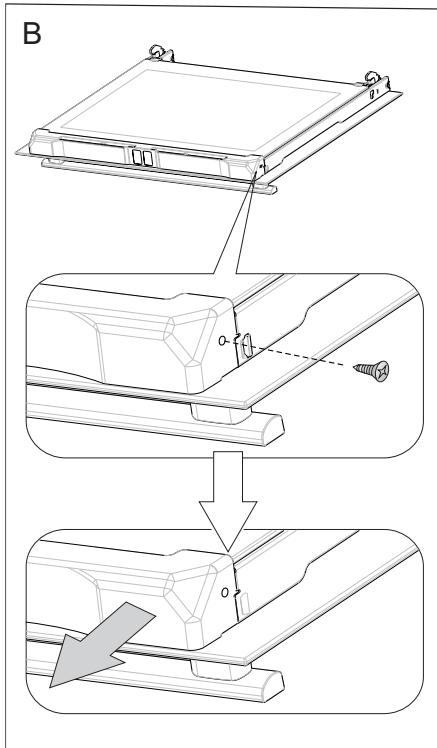

1. Il faut dévisser à l'aide d'un tournevis cruciforme les vis qui se trouvent sur la plinthe supérieure de la porte (fig. B).

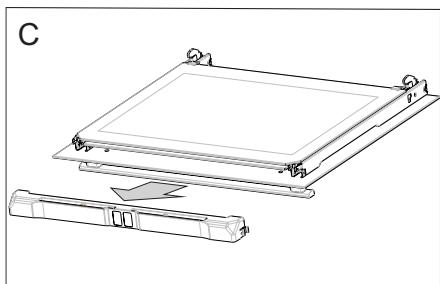

2. Retirer la plinthe supérieure de la porte. (fig. B, C).

1. Décrochez la vitre intérieure de sa fixation (en partie inférieure de la porte).

Attention! Risque de dommages à la fixation des vitres. Enlever la vitre en la glissant, ne pas la soulever en haut.

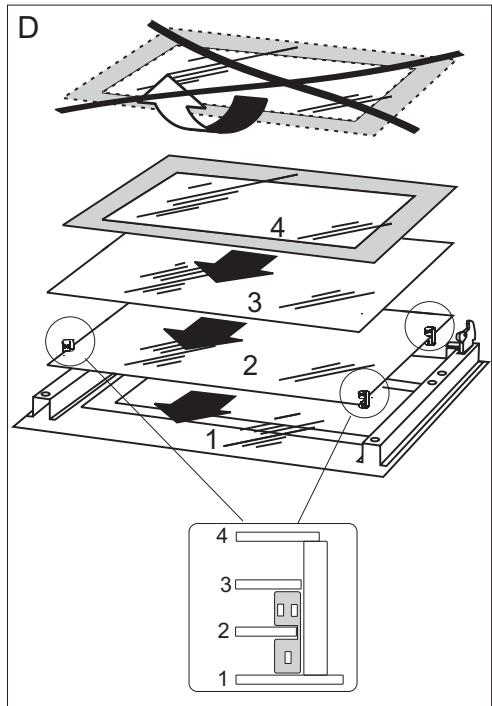

Extraire la vitre intérieure (schéma D).

1. Laver la vitre à l'eau chaude avec un peu de produit de nettoyage.

La répose de la vitre se fait dans l'ordre inverse des opérations du démontage. La partie lisse doit se trouver en haut.

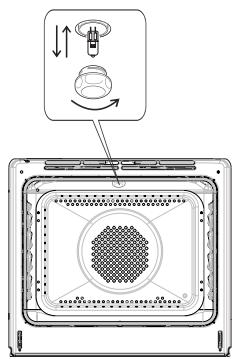

Comment changer l'ampoule halogène de l'éclairage du four

Afin d'éviter la possibilité d'électrocution, il faut s'assurer avant le remplacement de l'ampoule halogène que l'équipement soit éteint et déconnecté de l'alimentation électrique.

• Positionner toutes les manettes sur ● / 0 et débrancher l'appareil de sa source d'alimentation.
• Dévisser, laver le couvercle et le sécher soigneusement.
• Retirer l'ampoule halogène en utilisant pour cela un chiffon ou du papier, en cas de besoin il faut replacer l'ampoule halogène par une nouvelle:
• Tension 230 V
• Puissance 25 W
• G9.
• Placer précisément l'ampoule halogène dans le siège d'encastrement. Fixer le couvercle.

Dans chaque situation d'urgence, il faut :

Fermer les manettes de la cuisinière - Débrancher l'appareil de la source d'alimentation - Contacter le service après-vente

Des petits dysfonctionnements peuvent être solutionnés par les utilisateurs à l'aide du tableau ci-dessous. Avant de contacter le service client ou le service après-vente, consultez ce tableau:

PROBLÈME	RAISON	SOLUTION
Le brûleur ne s'allume pas	Orifices de flamme bouchés	Fermer le robinet de gaz,fermer les manettes de brûleurs, aérer le local, sorter lebrûleur, le nettoyer et purgerles orifices de flamme.
L'allumeur ne fonctionne pas	Interruption d'alimentation électrique	Vérifier le fusible du tableaudistributeur de la maison, lerebrancher ou replacer
	Interruption d'alimentationdu gaz	Ouvrir le robinet du gaz
	L'allumage électronique du gaz encrassé (graisse)	Nettoyer l'allumage éctro-nique
	Le bouton n'a pas été enfon-cé suffisamment longtemps	Maintenir le bouton jusqu'àce que la flamme appa-raisse tout au long du tubede chauffe
L'indicateur du programma-teur indique l'heure „0.00"	L'appareil a été débranché ou l'alimentation électrique a été interrompue	Mettre à l'heure le program-mateur (voir Mode d'emploidu programmateur)
La flamme s'éteint lors de l'allumage	La manette est libérée trop vite	Tenir la manette enforcéeplus longtemps en position «flamme maximale »
L'électronique ne fonctionnépas	Interruption d'alimentation électrique	Vérifier le fusible du tableaudistributeur de la maison, lerebrancher ou replacer
L'éclairage du four ne fon-cionné pas	Ampoule dévissée ou grilée	Visser l'ampoule ou la rem-placer (voir le chapitre Nettoyage et maintenance)

Si le problème persiste, débrancher l'alimentation électrique et signaler le défaut.

Attention! Toutes réparations ne peuvent être effectuées que par des techniciens qualifiés.

Tension nominale	230V~50 Hz
Puisance nominale	4,8 kW
Charge thermique	5,75 kW
Catégorie d'appareil	FR III1c2E+3+
	BE II2E+3+
Dimensions de la cuisine (hauteur/largeur/profondeur)	85 / 60 / 60 cm

Le produit est conforme aux normes EN 60335-1, EN 60335-2-6, en vigueur dans l'Union européenne.

Les données sur l'étiquetage énergétique des jours électriques sont indiquées conformément à la norme EN 60350-1/CEI 60350-1. Ces données sont définies pour des charges standard avec les fonctions actives : éléments chauffants inférieur et supérieur (mode conventionnel) et rechauffement avec l'assistance du ventilateur (si ces fonctions sont accessibles).

La classe d'efficacité énergétique est définie selon les fonctions accessibles dans le produit conformément à la priorité ci-dessous :

Circuit d'air forcé ECO (chaleur tournante + ventilateur)	ECO
Circuit d'air forcé ECO (élément chauffant inférieur + supérieur + grill + ventilateur)	ECO
Mode conventionnel ECO (élément chauffant inférieur + supérieur)	ECO

Pour définir la consommation d'énergie, démonter les glissières télescopiques (si le produit dispose de cet équipement).

Déclaration du fabricant:

Le fabricant déclare que ce produit répond aux exigences essentielles des directives européennes suivantes:

Directive «asse tension» 2014/35/CE - Directive de compatibilité électromagnétique 2014/30/CE Règlement (UE) 2016/426 du Parlement européen et du Conseil Directive « Éco-conception » 2009/125/CE,

et, par conséquent, le produit est marqué C et a obtenu une déclaration de conformité mise à la disposition des autorités de surveillance du marché.

Les informations dans la fiche du produit ont été indiquées conformément au règlement délégué (UE) n° 65/2014 de la Commission complétant la directive 2010/30/UE du Parlement Européen et du Conseil en ce qui concerne l'étiquetage énergétique des fours et des hottes domestiques

Marque	Thomson
Identification du modèle	TMMP62.3+1X TMMP62.3+1WH
Indice d'efficacité énergétique	81,6
Classe d'efficacité énergétique	A+
Consommation en énergie pour un cycle mode conventionnel [kWh]	0,99
mode chaleur tournante [kWh]	0,71
Nombre de cavités	1
Source de chaleur	Électricité
Volume de la cavité [l]	77

Les méthodes de mesure et de calcul selon les normes ci-dessous ont été appliquées afin d'établir la conformité aux exigences d'écoconception :

EN 60350-1

EN 60350-2

Les informations sur le produit ont été indiquées conformément au règlement (UE) n° 66/2014 de la Commission portant application de la directive 2009/125/CE du Parlement Européen et du Conseil en ce qui concerne les exigences d'écoconception applicables aux fours, plaques de cuisson et hottes domestiques

Fours domestiques

Identification du modèle	TMMP62.3+1X TMMP62.3+1WH
Type de four	Électrique
Masse de l'appareil [kg]	53,5
Nombre de cavités	1
Source d'énergie par cavité	Électricité
Volume par cavité V [l]	77
Consommation d'énergie (électricité) requise pour chauffer une charge normalisée dans une cavité d'un four électricité au cours d'un cycle en mode conventionnel par cavité (énergie électricité finale) [kWh/cycle]	0,99
Consommation d'énergie requise pour chauffer une charge normalisée dans une cavité d'un four électricité au cours d'un cycle en chaleur tournante par cavité (énergie électricité finale) [kWh/cycle]	0,71
Indice d'efficacité énergétique par cavité	81,6

Les informations sur le produit ont été indiquées conformément au règlement (UE) n° 2019/2015: Ce produit contient une source lumineuse de classe d'efficacité énergétique G.

La source lumineuse de ce produit peut être remplacée par l'utilisateur final.

Les informations sur le produit ont été indiquées conformément au règlement (UE) n° 66/2014 de la Commission portant application de la directive 2009/125/CE du Parlement Européen et du Conseil en ce qui concerne les exigences d'écoconception applicables aux fours, plaques de cuisson et hottes domestiques

Plaques de cuisson domestiques gaz-électriques

Identification du modèle		TMMP62.3+1X TMMP62.3+1WH
Type de plaque de cuisson		Gaz-électrique
Nombre de zones et/ou aires de cuisson		4
Technologie de chauffage		Gaz- électrique
Pour les zones ou aires de cuisson circulaires : diamètre de la surface utile par zone de cuisson électrique, arrondi aux Ø 5 mm les plus proches	AVG	-
	ARG	-
	ARD	Ø 18,0
	AVD	-
Consommation d'énergie par zone ou aire de cuisson calculée par kg [Wh/kg]	AVG	-
	ARG	194,5
	ARD	-
	AVD	-
Consommation d'énergie de la plaque de cuisson, calculée par kg EC [Wh/kg]		194,5
Nombre de brûleurs à gaz		3
Efficacité énergétique par brûleur à gaz (EE brûleur à gaz)	AVG	55,5
	ARG	55,5
	ARD	-
	AVD	-

Durée minimale de la garantie offerte par le fournisseur : 24 mois.

Pour demander une réparation professionnelle et commander des pièces de rechange, veuillez vous adresser au service après-vente FNAC DARTY.

Les pièces de rechange pour vos appareils seront livrées sous 15 jours ouvrés après réception de la commande.

Veuillez noter!

Tous les appareils ont une garantie de 2 ans.

La garantie ne couvre pas les dommages causés par une mauvaise installation, une modification non autorisée, une auto-réparation ou une réparation non professionnelle.

Contactez-nous :

www.darty.com

0978 970 970

24 heures / 24

7 jours / 7

9 Rue des Bateaux-Lavoirs, 94200 Ivry-sur-Seine, France

www.vandenborre.be

023340000

8h-18h

Lundi à Samedi

Slesbroekstraat 101

1600 Sint-Pieters-Leeuw

Belgium

FNAC DARTY	ETABLISSEMENTS DARTY ET FILS © 9 Rue des Bateaux-Lavoirs, 94200 Ivry-sur-Seine,FRANCE
Déclaration UE de Conformité N°91202202002 EU Declaration of Conformity EU- Conformiteitsverklaring Déclaración UE de Conformidad Déclaração UE de Conformidade
Description du produit -	CUISINIÈRE ELECTRIQUE AVEC TABLE MIXTE GAZ
Product Description:	ELECTRIC COOKER WITH GAS HOB
Productbeschrijving:	ELEKTRISCH FORNUIS MET GASKOOKPLAAT
Descripción del producto:
Descrição do produits:
Marque -	THOMSON
Brand /Merk /Marca:
Référence commerciale -	TMMP62.3+1WH-TMMP62.3+1X
Model number: /Modelnummer /Numero de modelos / Numero do modelos:
L'objet de la déclaration spécifique ci-dessus est conforme à la législation d'harmonisation de l'Union applicable : The object of the declaration described above is in conformity with the relevant Union harmonisation legislation: Het hierboven beschreiben voorwerp is in overeenstemming met de desbeteffende harmonisatiewetgeving van de Unie: El objeto de la declaración describa anteriorsmente es conforme con la legislación de armonización pertinente de la Unión: O objeto da declaração acima descripto está em conformidade com a legislación de harmonização da União aplicável:

2014/30/EU 2014/35/EU 2009/125/EC 2016/426 2011/65/EU & (EU) 2015/863

EMC Directive (EMC)

La présente déclaration de conformité est établie sous la seule responsabilité du fabricant.

Signé par et au nom de – Signed by and on behalf of: Établissements Darty & Fils

Nom - Name : Predrag Petricevic

Fonction - Position: Directeur du Laboratoire Fnac Darty

Ivry-sur-Seine, février 22, 2022

En tant que distributeur responsable, nous accordons une grande importance à la protection de l'environnement.

Nous vous encourageons à respecter les procédures correctes de mise au rebut de votre appareil, des piles et des éléments d'emballage. Cela aidera à préserver les ressources naturelles et à garantir qu'il soit recyclé d'une manière respectueuse de la santé et de l'environnement.

Vous devez les séparer des déchets domestiques lorsque le produit est en fin de vie.

Pour plus de renseignements sur les procédures de mise au rebut et de recyclage, contactez les autorités de votre commune.

Apportez l'appareil à un point de collecte local pour qu'il soit recyclé. Certains centres acceptent les produits gratuitement.

Points de collecte sur www. quefaideresmedescheurs. Privilégiez la réparation ou le don de chaque appareil

ETABLISSEMENTS DARTY ET FILS ©

9 RUE DES BATEAUX LAVOIRS, 94200 IVRY-SUR-SEINE FRANCE

22/02/2022
