BOITV FREELINE HD - Émetteur vidéo sans fil C6V - Notice d'utilisation et mode d'emploi gratuit

Type d'appareil	Transmetteur vidéo sans fil
Résolution vidéo	HD (Haute Définition)
Connexion	Sans fil
Port USB	Oui
Compatibilité	Non précisé
Alimentation	Non précisé
Dimensions	Compact
Poids	Non précisé
Fréquence de transmission	Non précisé
Portée	Non précisé
Indicateurs LED	Oui
Utilisation recommandée	Transmission vidéo HD sans fil
Garantie	Non précisé
Accessoires inclus	Non précisé
Marque	Non précisé
Modèle	Non précisé

FOIRE AUX QUESTIONS - BOITV FREELINE HD C6V

Comment installer la C6V BOITV FREELINE HD ?

Pour installer la C6V BOITV FREELINE HD, branchez le câble d'alimentation à la prise électrique, connectez le câble HDMI à votre téléviseur, puis suivez les instructions à l'écran pour configurer votre appareil.

Que faire si je ne reçois pas de signal sur ma télévision ?

Vérifiez que tous les câbles sont correctement branchés. Assurez-vous que votre téléviseur est réglé sur la bonne source HDMI. Si le problème persiste, redémarrez la BOITV FREELINE HD.

Comment mettre à jour le firmware de la BOITV FREELINE HD ?

Accédez au menu des paramètres, sélectionnez 'Mise à jour du système', puis suivez les instructions pour télécharger et installer la dernière version du firmware.

Pourquoi certaines chaînes ne sont-elles pas disponibles ?

Cela peut être dû à des problèmes de signal ou à des restrictions géographiques. Vérifiez votre connexion internet et assurez-vous que votre abonnement inclut ces chaînes.

Comment réinitialiser la BOITV FREELINE HD ?

Pour réinitialiser l'appareil, maintenez enfoncé le bouton de réinitialisation situé à l'arrière pendant environ 10 secondes, puis relâchez-le. L'appareil redémarrera avec les paramètres d'usine.

Comment contacter le support technique ?

Vous pouvez contacter le support technique par email à [e-mail] ou par téléphone au 01 23 45 67 89.

La BOITV FREELINE HD est-elle compatible avec tous les téléviseurs ?

Oui, la BOITV FREELINE HD est compatible avec tous les téléviseurs équipés d'une entrée HDMI.

Comment améliorer la connexion Internet de la BOITV FREELINE HD ?

Pour améliorer la connexion, assurez-vous que l'appareil est proche de votre routeur Wi-Fi. Vous pouvez également utiliser un câble Ethernet pour une connexion plus stable.

MODE D'EMPLOI BOITV FREELINE HD C6V

1 Présentation de votre FREEline HDL 4

1.1 Informations importantes 4
1.2 Consignes de sécurité: 5
1.3 Introduction 6
1.4 Contenu de la boîte 6
1.5 Vue d'ensemble 7

2 Installation 8

2.1 Branchement du transmetteur (TX) 8
2.2 Branchement du récepteur (RX) 9

3 Fonctionnement 10

3.1 Mise en route 10
3.2 Mise en veille/reveille du Recesseur (RX) 11
3.3 Informations OSD 13
3.4 Frequences de transmission 14
3.5 RésolutionsVIDEO supportées 14
3.6 Formats AUDIO supportés 15
3.7 Fixation du récepteur FREEline HDL (optionnel) 15

4 En cas de problème 16

5 Utilisation du FREEline HDL avec un ordinateur 17

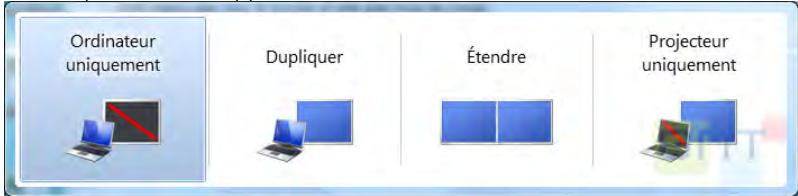

5.1 Activer le double affichage avec Windows 17
5.2 Activer le double affichage avec MAC OS 17
5.3 Activer l'audio sur HDMI avec Windows 18
5.4 En cas de probleme avec un ordinateur 18

6 Spécifications techniques 19

7 SAV et Fabricant 20
8 Garantie 20
9 Déclaration de conformité 20

1 Présentation de votre FREEline HDL

FREEline HDL

Felicitations ! Vous venez d'acquerir un apparéil de haute technicity.

FREEline HDL est un transmetteur de signaux audio-video Haute Définition SANS FIL qui utilise les technologies de pointe dans le domaine de la transmission radio fréquence numérique (5 GHz). Il répond aux critères de qualité les plus stricts.

Grçace à ses multiples antennes omnidirectionnelles intégrées et à la qualité de son système de transmission numérique, il saura vous garantir une parfaite qualité de transmission dans la limite de son rayon d'action (20m max en champs libre ou 10m max en habitation).

Ce système vous permet de distribuer n'importe quel type de signal video Haute Definition sans câblage supplémentaire.

Il est capable de transmettre des images HD non compressées avec une résolution maximale allant jusqu'à 1080p sans fil vers un TV HD.

1.1 Informations importantes

Veuillez litre et respecter attentivement les indications mentionnées dans cette notice.

La garantie CGV s'applique, sous réserve que le produit soit correctement manipulé et utilisé aux fins pour lesquelles il est prévu, conformément aux consignes de fonctionnement.

Elle peut ne pas etre appliquee dans les cas suivants :

1. Du personnel d'entretien non autorisé à apporter des réparations occasionnant une modification et des alterations du produit.
2. Dommages causés par des accidents, ce qui inclut sans s'y limiter, la foudre, l'eau, un incendie ou l'humidité.
3. Vous n'utilise pas l'adaptateur fourni avec la puissance nominale spécifique indiquée sur l'étiquette collée sur l'adaptateur.
4. Le numero du modele figurant sur le produit a ete altere, efface, suprimé ou rendu illisible.

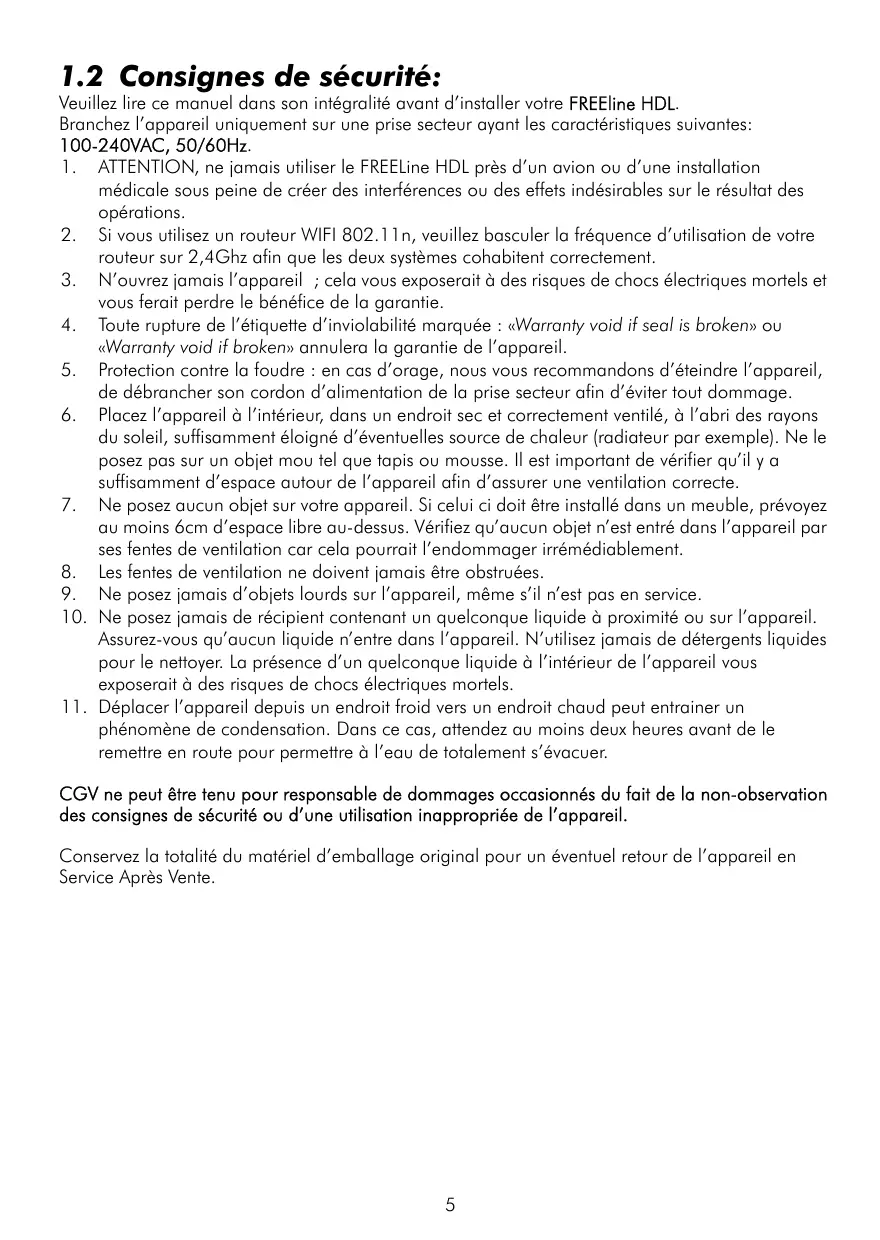

1.2 Consignes de sécurité:

Veuillez dire manuel dans son intégralité avant d'installer votre FREEline HDL.

Branchez l'appareil uniquement sur une prise secteur ayant les caractéristiques suivantes: 100-240VAC, 50/60Hz.

1. ATTENTION, ne jamais utiliser le FREELine HDL puis d'un avion ou d'une installation Médicale sous peine de créé des interférences ou des effets indésirables sur le résultat des opérations.
2. Si vous utilisez un routeur WIFI 802.11n, veuillez basculer la fréquence d'utilisation de votre routeur sur 2,4Ghz afin que les deux systèmes cohabitent correctement.
3. N'ouvre jamais l'appareil ; cela vous exposerait à des risques de chocs électriques mortels et vous ferait perdre le bénéfice de la garantie.
4. Toute rupture de l'étiquette d'inviolabilité marquee: «Warranty void if seal is broken» ou «Warranty void if broken» annulera la garantie de l'appareil.
5. Protection contre la foudre : en cas d'orage, nous vous recommendons d'eteindre l'appareil, de débrancher son cordon d'alimentation de la prise secteur afin d'éviter tout dommage.
6. Placez l'appareil à l'intérieur, dans un endroit sec et correctement ventilé, à l'abri des rayons du soleil, suffisamment éloigné d'eventuelles source de chaleur (radiateur par exemple). Ne le posez pas sur un objet mou tel que tapis ou mousse. Il est important de vérifier qu'il y a suffisamment d'espace autour de l'appareil afin d'assurer une ventilation correcte.
7. Ne posez alcun objet sur suaere appareil. Si celui ci doit etre installe dans un meuble, prevoyez au moins 6cm d'espace libre au-dessus. Vercifie qu'aucun objet n'est entredans l'appareil par ses fentes de ventilation car cela pourait I'endommager irremediablement.
8. Les fentes de ventilation ne doivent jamais être obstruées.
9. Ne posez jamais d'objets lourds sur l'appareil, même s'il n'est pas en service.
10. Ne posez jamais de recipient contenant unquelconque liquide a proximite ou sur l'appareil. Assurez-vous qu'aucun liquide n'entre dans I'appareil. N'utilise jamais de détergents liquides pour le nettoyer. La presence d'unquelconque liquide a I'intérieur de I'appareil vous exposerait a des risques de chocs électriques mortels.
11. Déplacer l'appareil depuis un endroit froid vers un endroit chaud peut entrainer un phénomène de condensation. Dans ce cas, attendez au moins deux heures avant de le remettre en route pour permettre à l'eau de totalement s'évacuer.

CGV ne peut être tenu pour responsable de dommages occasionnés du fait de la non-observation des consignes de sécurité ou d'une utilisation inappropriée de l'appareil.

Conserve la totalité du matériel d'emballage original pour un évventuel retour de l'appareil en Service Àpres Vente.

1.3 Introduction

Le FREEline HDL est un apparéil de transmission sans fil Full HD.

La transmission se fait sur les fréquences de communication 4,9 GHz 5,9 GHz et peut s'ajuster automatiquement en cas d'interférence d'un autre système RF. Avec ses antennes omnidirectionnelles, il peut transmettre le contenu AUDIO/VIDEO Haute Définition à 20m max en champs libre ou 10m max en habitation sans aucune latence.

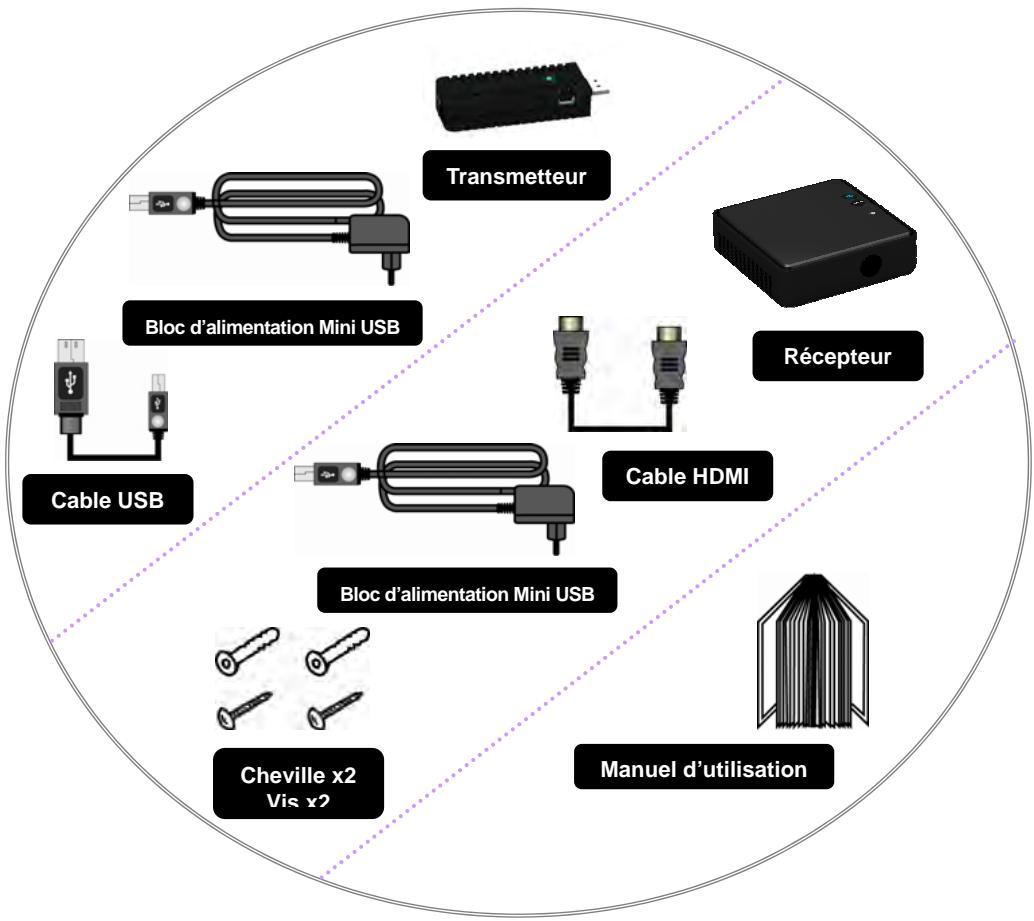

1.4 Contenu de la boîte

Veuillez vérifier la présence des accessoires suivants dans la boîte.

S'il en manque ou s'ils sont endommages, veuilles contacter vous revendeur.

1.5 Vue d'ensemble

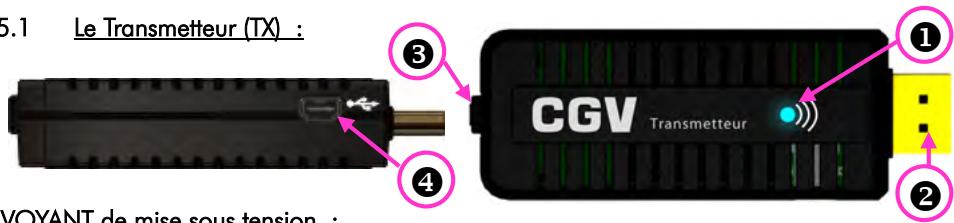

1.5.1 Le Transmetteur (TX) :

VOYANT de mise sous tension :

Levoyantbleu est fixelorsque le transmetteur est allumé et que le lien entre le TX et le RX est établi.

2 Prise HDMI

A brancher dans la prise HDMI de votre source HD (ordinateur, récepteur satellite, etc.).

Bouton d'information

Ce bouton est utilisé pour afficher les informations OSD sur la TV HD connecté sur le récepteur.

Alimentation USB

A brancher dans le port USB de votre source HD (ordinateur, récepteur satellite, etc.) avec le cable USB fourni. Si votre source HD ne possède pas de port USB, veuillez alors utiliser le second bloc d'alimentation fourni.

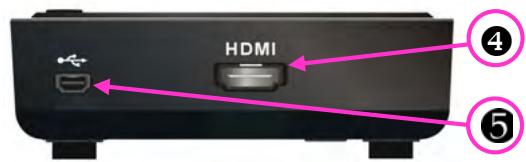

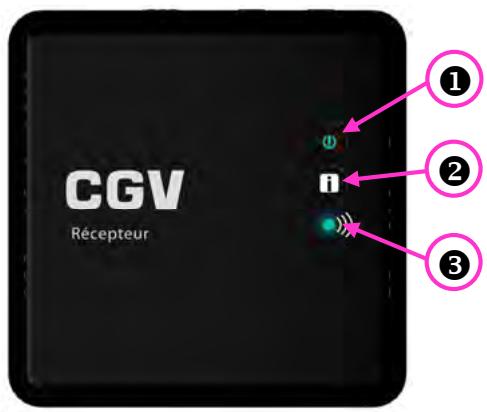

1.5.2 Le Récopeur (RX):

Bouton de mise sous tension

Appuyez sur ce bouton pour réveiller oumettre en veille le RX. Ce voyant à 3 différents états :

1. Bleu clignotant lorsque le RX essaye de se connecter avec le TX.
2. Bleu fixe lorsque le RX est connecté avec le TX.
3. Rouge lorsque le RX est en voille.

Bouton INFO

Appuyez sur ce bouton pour afficher les informations OSD sur I'ecran HDTV.

③ LED d'état

Ce voyant a 2 différents états lorsque la connexion entre le RX et le TX est établie:

Bleu clignotant rapide lorsque la TV HD (ou video projector) n'est pas allumée ou lorsque la source HD (ordinateur, récepteur satellite, etc.) n'est pas allumée ou mal configurée.

Bleu fixe lorsqué l'image de la source HD (ordinateur, récepteur satellite, etc.) est affichée sur le TV HD (ou video projecteur).

4 Sortie HDMI

A connecter sur votre TV HD (ou video projecteur) via un cable HDMI.
Alimentation

A connecter sur l'un des blocs d'alimentations fournis. ATTENTION, veuillez ne pas alimenter le RX par un port USB de votre TV HD (ou video projector) car la consommation du RX est trop importante, cela pourrait irrémediablement endommager le port USB de votre TV HD (ou video projector).

2 Installation

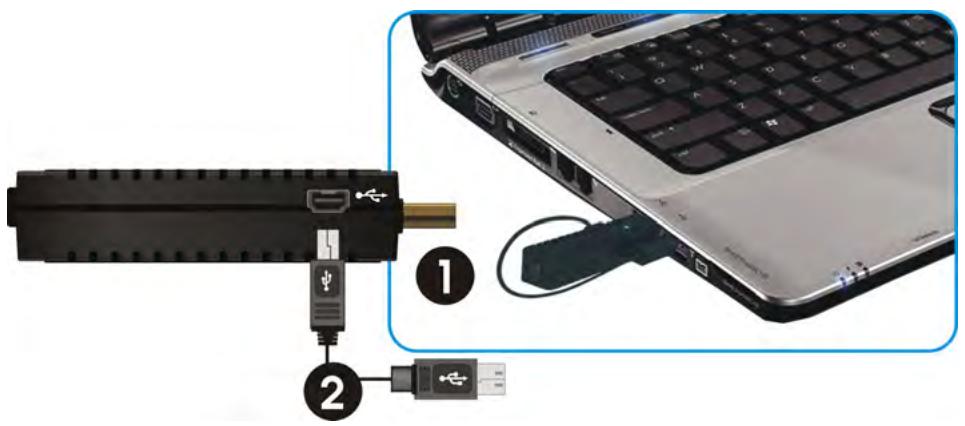

2.1 Branchement du transmetteur (TX)

Connectez le TX à une source HD (ordinateur, récepteur satellite, etc.) équipée d'une prise HDMI (ou DVI mais dans ce cas, vous devrez utiliser un adaptateur HDMI/DVI).
Alimentez le TX par le port USB de votre source HD (ordinateur, récepteur satellite, etc.) via le cable USB (inclus sur le paquet) ou utilisez le bloc d'alimentation fourni. Levoyant bleu devrait clignoter lorsque le TX est alimenté (par USB ou par bloc d'alimentation).

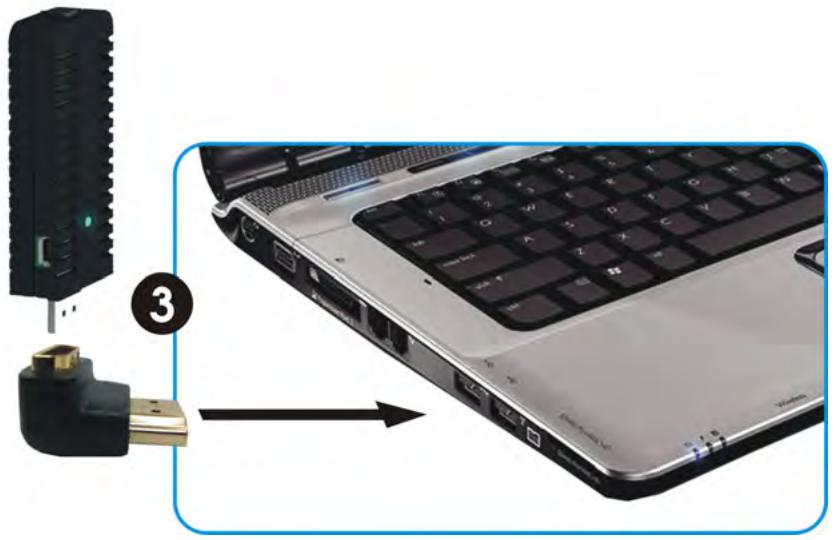

Utilisez un connecteur HDMI coude (90 degrés) (non fourni) pour facilititer l'insertion du TX sur divers source HD. (facultatif)

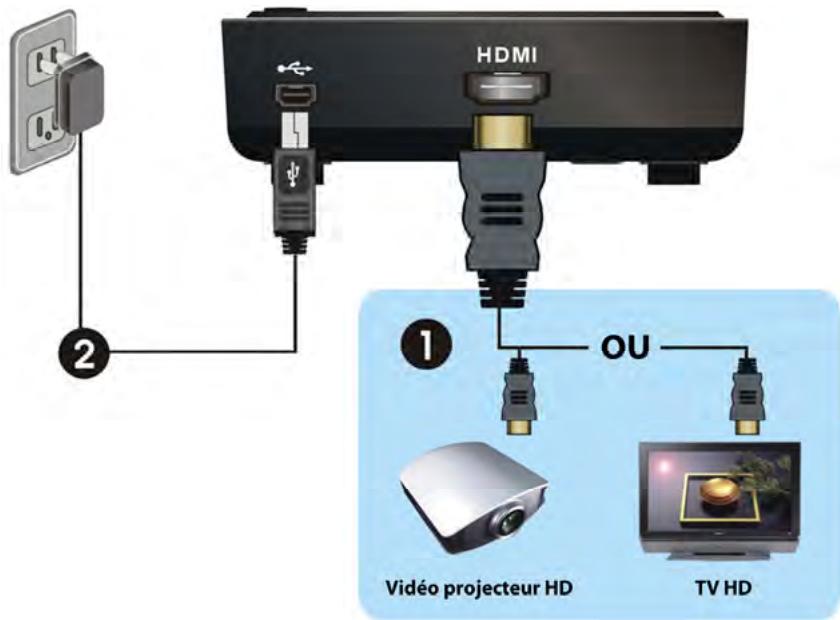

2.2 Branchement du récepteur (RX)

Branchez un cable HDMI de la prise HDMI du RX à votre TV HD (ou video projecteur).
Branchez le bloc d'alimentation fourni entre la prise d'alimentation du RX et une prise de courant. (le bouton de mise sous tension s'allume de couleur BLEU et clignote).

3 Fonctionnement

3.1 Mise en route

Après avoir effectué le chapitre « 2.Installation p8 », allumez votre source HD (ordinateur, récepteur satellite, etc.) et votre TV HD (ou videoo projecteur) et veuillez suivre les opérations ci-dessous :

Opérations :	Voyant du transmetteur	Voyant du récepteur
1.Mise sous tension du Transmetteur et du récepteur. Le transmetteurcherche à établit la connexion avec le récepteur.	Clignotant	Clignotant
		Clignotant
2.Après quelques secondes, la connexion entre le récepteur et le transmetteur est établie.	Fixe	Fixe
		Fixe
		Fixe
3.Dès que le FREELINE HDL à couver la meilleur résolution HDMI à utiliser, l'image de votre source HD (ordinateur, récepteur satellite, etc.) s'affiche sur votre TV HD (ou videoo projecteur).ATTENTION, votre source HD (ordinateur, récepteur satellite, etc.) et votre TV HD (ou videoo projecteur) doivent être allumés. Sur votre TV HD (ou videoo projecteur), vous nevezoirrir du mode DTV et sélectionnez l'entrée HDMI.	Fixe	Fixe
		Fixe
		Fixe

Note:

Si au bout 80sec, la connexion entre le TX et le RX n'est toujours pas établie, il est probable que le TX soit trop éloigné du RX. Réduisez la distance entre le TX et RX afin de vérifier si le problème est du à la distance de transmission. Si vous utilisez un routeur WIFI 802.11n, veuillez basculer la fréquence d'utilisation de votre routeur sur 2,4Ghz afin que les deux systèmes cohabitent correctement.

Par contre, si la connexion est établie mais qu'il n'y a pas d'image sur le TV HD (ou video projecteur) alors vérifie que vous avez sélectionné la bonne entrée HDMI sur votre TV HD et que la source HD (ordinateur, récepteur satellite, etc.) est allumée et correctement configuré (voir §5 p17), vous pouvez tenter de débrancher et rebrancher le transmetteur afin de s'assurer qu'il est correctement branché. Si vous avez plus d'une paire de FREEline HDL, chaque émetteur et récepteur doivent être éloignés d'au moins 2 mètres l'un de l'autre. Si un émetteur et un récepteur se trouvent dans la même pièce, la distance indicative sugérée entre les deux est de 2 mètres minimum.

3.2 Mise en veille/reveille du Récépteur (RX)

Le récepteur est équipé d'un système de mise en voille et réveille automatique. Grace à cette fonction, aucune manipulation du récepteur n'est nécessaire.

3.2.1 Mise en veille automatique du récepteur:

Mise en veille automatique-CAS N°1 :

Opérations :	Voyant du transmetteur		Voyant du récepteur
1.Le FREEline HDL est en fonctionnement normal, l'image de la source HD (ordinateur, récepteur satellite, etc.) est affichée sur votre TV HD (ou videoo projecteur).	●	Fixe	●	Fixe
			●	Fixe
			●	Fixe
2.L'utilisateur : -éteint le TV HD (ou videoo projecteur) -ou sort de l'entrée HDMI du TV HD (ou videoo projecteur)	●	Fixe	●	Fixe
			●	Fixe
			●	Clignotant
3.Après 10 minutes dans cet état, le récepteur bascule automatiquement en voille.	●	Clignotant	●	Fixe
			●	Eteint

Mise en veille automatique-CAS N°2 :

Opérations :	Voyant du transmetteur	Voyant du récepteur
1.Le FREEline HDL est en fonctionnement normal, l'image de la source HD (ordonateur, récepteur satellite, etc.) est affichée sur votre TV HD (ou videoo projecteur).	Fixe	Fixe Fixe Fixe
2.L'utilisateur débranché la prise d'alimentation du transmetteur.	Eteint	Clignotant Clignotant
3.Après 10 minutes dans cet état, le récepteur bascule automatiquement en voille.	Eteint	Fixe Fixe Eteint

3.2.2 Réveille automatique du récepteur

Réveille automatique-CAS N°1 :

Opérations :	Voyant du transmetteur	Voyant du récepteur
1.Le récepteur est en veille, le transmetteur n'est pas branché.	Eteint	Fixe Eteint
2.L'utilisateur allume la TV HD (ou videoo projecteur) et seLECTIONne l'entrée HDMI.	Eteint	Clignotant Clignotant
3.L'utilisateur branché le transmetteur. Le transmetteurcherche à établier la connexion avec le récepteur.	Clignotant	Clignotant Clignotant
4.Dès que la connexion entre le récepteur et le transmetteur s'établie, l'image de la source HD (ordinateur, récepteur satellite, etc.) est affichée sur votre TV HD (ou videoo projecteur)	Fixe	Fixe Fixe

Réveille automatique-CAS N°2 :

Opérations :	Voyant du transmetteur	Voyant du récepteur
1.Le récepteur est en veille, le transmetteur est allumé.	Clignotant	Fixe
		Eteint
2.L'utilisateur allume la TV HD (ou videoo projecteur) et seLECTIONne l'entrée HDMI.	Clignotant	Fixe
		Clignotant
3.Dès que la connexion entre le récepteur et le transmetteur s'établie, l'image de la source HD (ordinateur, récepteur satellite, etc.) est affichée sur votre TV HD (ou videoo projecteur)	Fixe	Fixe
		Fixe

3.3 Informations OSD

Les Informations OSD s'affichent sur le TV HD. Les informations OSD s'affichent automatiquement ou

lors d'un appui sur le bouton

du récepteur ou du transmetteur. Les informations OSD 'état du FREELine HDL (canal de fréquence utilisé, résolution d'image,

donnent des informations sur l'etat du FREELine HDL (canal de fréquence utilisé, résolution d'image, etc.)

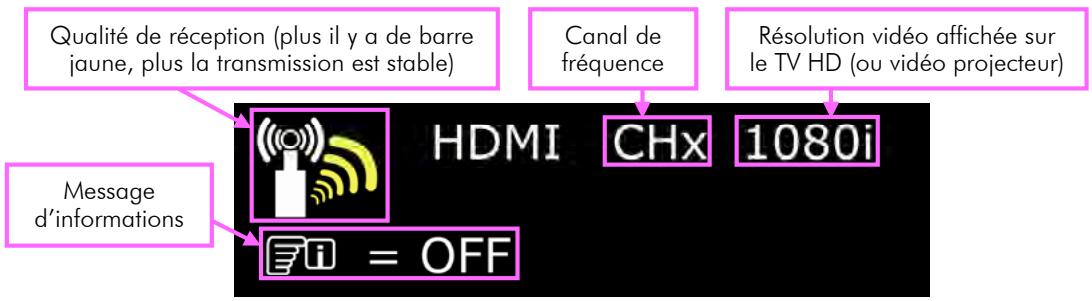

3.3.1 Description du bandeau d'information OSD :

3.3.2 Description des différentes informations OSD :

Cette information OSD donne la qualité de réception du signal. 1 seule barre jaune indique que le FREEline HD est en limite de réception. 4 barres jaunes indiquent une très bonne qualité de réception.
Cette information OSD s'affiche lorsque le récepteur passé en voille.
HDMI CHx	Cette information OSD signifie que le récepteur et connecté avec le transmetteur (sur le canal CHx) mais que la source HD (ordinateur, récepteur satellte, etc.) n'est pas allumée.
HDMI CHx 1080i = OFF	Cette information OSD signifie que : -le récepteur et connecté avec le transmetteur (sur le canal CHx). -la source HD (ordinateur, récepteur satellite, etc.) est affichée avec une résolution de 1080i. -un appui sur le bouton « INFO » ferme l'information OSD.
CHx	Cette information OSD signifie que : -le récepteur et connecté avec le transmetteur (sur le canal CHx). -Le format video de la source HD (ordinateur, récepteur satellite, etc.) n'est pas reconnu ou incompatible avec votre TV HD (ou video projector). Dans ce cas, veuillez modifier les paramètres video de votre source HD.

3.4 Fréquences de transmission

Afin d'éviter toutes perturbations extérieurs (WIFI, micro-onde, etc.) votre FREEline HDL dispose de plusieurs canaux de transmission. Notre FREEline HDLcherche automatiquement le meilleur canal a utiliser lors de l'allumage.

Fréquence en MHz :	Canal (CH):	DFS:
5190	1	NON
5230	2	NON
5270	3	OUI
5310	4	OUI
5510	5	OUI
5550	6	OUI
5670	7	OUI

DFS (Dynamic frequency system): ce système permet de changer automatiquement de canal lorsque celui-ci vient d'être perturbé par un système prioritaire.

3.5 Résolutions VIDEO supportées

3.5.1 Résolution HDMI :

3.5.2 Résolution DVI:

Le système de transmission audio numérique du FREEline HDL est «transparent». Il permet de laisser passer les différents types de format audio suivants :

PCM (voir tableau ci-dessous).
Dolby Digital
Dolby Digital EX
Dolby Digital Surround EX
DTS Surround
Dolby Digital+
DTS.

2 canaux PCM	32KHz	44.1KHz	48KHz	96KHz
16 bits	OUI	OUI	OUI	OUI
24 bits	OUI	OUI	OUI	OUI

Note1: Le fait de laisser passer le signal ne peut pas dire que le FREELine HDL décode ce signal audio, donc pour obtenir une bande son Dolby Digital il faut que vous Téleviseur haute définition ou votre ampli Home Cinéma possèdent un décodeur Dolby Digital ou DTS.

Note2: Il n'est pas possible d'obtenir du son par la prise DVI IN de votre TV HD (ou video projecteur) ou la prise DVI OUT de votre ordinateur car le connecteur DVI ne transporte pas de piste AUDIO.

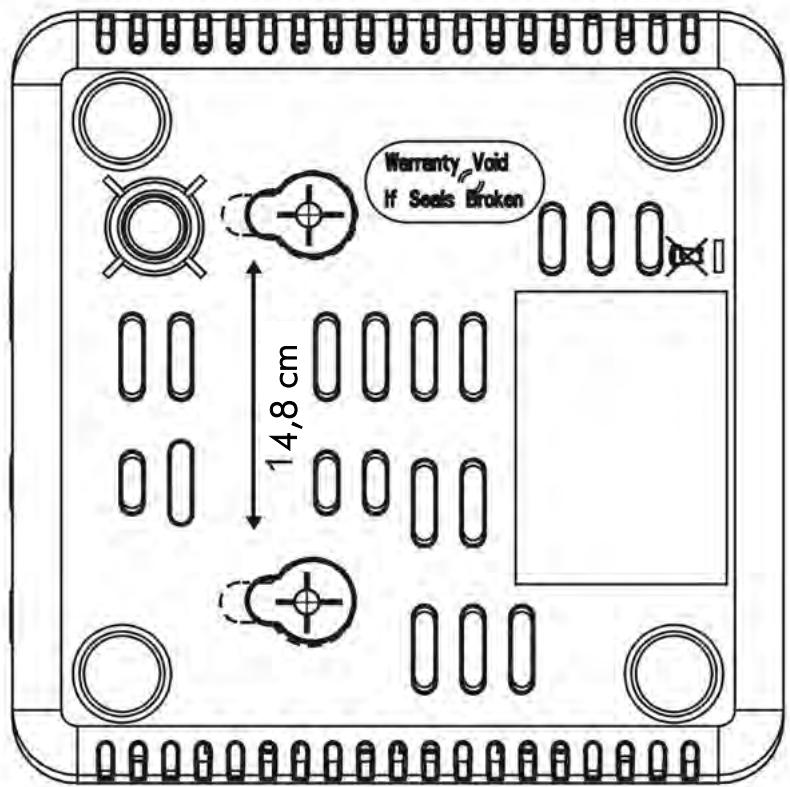

3.7 Fixation du récepteur FREEline HDL (optionnel)

Sur le dos du récepteur FREEline HDL vous trouvez deux encoches destinées à une fixation murale. En utilisant les vis et chevilles (fournies), vous pourrez fixer ce dernier au mur.

ATTENTION, veillez à avoir déconnecté tous les cables avant d'effectuer les étapes suivantes.

1. Utilisez le dessin se trouvant sur la dernière page de ce manuel et à l'aide d'un crayon reportez la position des trous à l'arrière du récepteur, sur votre mur.
2. Percez les trouss.
3. Insérez les deux chevilles fournies dans le mur.
4. Insérez deux vis dans les chevilles. Laissez dépasser une longueur d'environ 1 cm de manière à pouvoir y fixer le récepteur.
5. Placez les encoches sur les vis dépassant du mur et faites-le glisser dans la bonne position.

4 En cas de problème

Aucune video n'apparaît sur l'écran de votre TV HD (ou video projecteur) :

1. Vérifiez que l'entrée HDMI est correctement sélectionné sur votre TV HD (ou video projecteur) (touche « INPUT » ou « AUX » ou « SOURCE » sur la télécommande de votre TV HD (ou video projecteur).2. Vérifiez l'état du récepteur FREELine HD (si le bouton est allumé de couleur rouge, alors appuyez sur le bouton de mise en veille pour réveiller le récepteur).Après avoir effectué les deux étapes ci-dessus, vous devez normalement voir des informations OSD (voir §3.3p13) affché sur votre TV HD (ou video projecteur). Si ce n'est pas le cas alors, débranchez la prise d'alimentation du récepteur ainsi que de votre TV HD (ou video projecteur) pour réinitialiser toute votre installation puis re-sélectionnez l'entrée HDMI sur votre TV HD (ou video projecteur).3. SiMAINANT, les informations OSD du FREELine HD s'affichent sur votre TV HD (ou video projecteur) mais que vous n'arrivez toujours pas à visualiser la source HD (ordinateur, récepteur satellite, etc.) alors vérifie que le transmetteur et votre source HD (ordinateur, récepteur satellite, etc.) sont allumés (si la lumière bleu du transmetteur clignote, cela peut dire que le transmetteur n'est pas connecté avec le récepteur donc vous devrez les déplacer puis les réinitialiser jusqu'à ce que la lumière du transmetteur soit allumée fixe). Observe les informations OSD affichées sur votre TV HD (ou video projecteur) :

Cette information OSD signifie que le récepteur et connecté avec le transmetteur mais que la source HD (ordinateur, récepteur satellite, etc.) n'est pas allumée donc veullez vérifier que le transmetteur est correctement branché sur votre source HD (ordinateur, récepteur satellite, etc.) et que celle-ci est allumée. Si votre source HD est un ordinateur, vérifie que le réglage de l'affichage de votre PC (ou portable) est sur le mode 'clone', 'Projector' (Projecteur) ou 'Dual display' (double affichage) pour permettre l'affichage externe. (Voir §5p17 pour paramétrer le double affichage de l'ordinateur)

Cette information OSD signifie que le récepteur et connecté avec le transmetteur mais que format video de la source HD (ordinateur, récepteur satellite, etc.) n'est pas reconnu ou incompatible avec votre TV HD (ou video projecteur). Dans ce cas, veullez modifier les paramètres video de votre source HD. Branchez la source HD (ordinateur, récepteur satellite, etc.) en direct (sans utiliser le FREEline HDL) sur votre TV HD (ou video projecteur) afin de vérifier que votre source HD (ordinateur, récepteur satellite, etc.) s'affiche correctement sur votre TV HD (ou video projecteur)

Un écran noir ou de la neige est affché sur le TV HD (ou video projecteur) :

Débranchez la prise d'alimentation du récepteur et du transmetteur pour le réinitialiser.

Mauvaise qualité de l'image ou transmission parasitée par intermittence :

Déplacez légèrement le récepteur et faites de nouveaux essais.

Il n'y a pas de son :

Vérifiez que le volume de votre télévisuer et de vos sources sont correctement réglicés et qu'ils ne sont pas en mode «MUTE» (silencieux).Changez le format audio de votre source. (Voir §0 p15 et notice de votre source HD).Débranchez le cable d'alimentation du transmetteur et du récepteur FREEline HDL pour le réinitialiser.Débranchez le cable d'alimentation du TV HD (ou video projecteur) et de la source HD les réinitialiser.Si vous utilisez un ordinateur, connectez le en directe sur votre TV HD (ou video projecteur) afin de s'assurer qu'il est capable de sorting de l'audio sur sa sortie HDMI.Note : Il n'est pas possible d'obtenir du son par la prise DVIN DE votre TV HD (ou video projecteur) ou la prise DVIOUT de votre ordinateur car le connecteur DVIN ne transporte pas de piste AUDIO.

5 Utilisation du FREEline HDL avec un ordinateur

5.1 Activer le double affichage avec Windows

5.1.1 Sur Windows 7:

1.Appuyez sur la touche Windows' et sur la touche P.
2. Une fénête telle que ci-contre apparait alors sur votre écran :

1. Maintenez appuyé la touche Windows ' et appuyez plusieurs fois sur la touche P pour sélectionner le mode 'Duplierer', 'Etendre' ou 'projecteur uniquement'.

Si suite à cette manipulation vous étes face à un écran noir sur le TV et sur l'ordinateur, appuyez de

nouveau sur la touche Windows ' et appuyez 2 fois sur la touche P.

5.1.2 Sur Windows XP:

1.Faites un clic croit sur le bureau.
2.Cliquez sur « Propietés Graphiques »
3.Sélectionnez le mode 'Clone' ou 'bureau étendu'

5.1.3 Sur Windows Vista :

1.Faite un clic droit sur le bureau.
2.Cliquez sur « Panneau de configuration xxx »
3.Dans le volet de gauche, cliquez sur 'Configurer plusieurs affichages'
4. Sélectionnez le mode 'Clone' ou 'bureau étendu'

5.2 Activer le double affichage avec MAC OS

Votre Mac détectera automatiquement un écran externe connecté et selectionnera lui-même la meilleure résolution.

Si ce n'est pas le cas, vérifie les paramètres ci-dessous :

1.Ouvrez 'Displays' à partir de

/ System Performance

2.Cliquez sur 'Detect Displays' pour relancer la détction de I'écran externe.

5.3 Activier l'audio sur HDMI avec Windows

5.3.1 Sur Windows 7 et XP:

1.Ouvrez le « panneau de Configuration »
2.Sélectionnez la catégorie « Sons, voix et périhériques audio »
3.Cliquez sur « Sons et périphériques audio »
4.Dans paramètres des Haut-parleurs, cliquez sur « Paramètres avancés... »
4.Deroulez la liste « Configuration des Haut-parleurs » et sélectionnez le périhérique HDMI.

5.3.2 Sur Windows Vista :

1.Ouvrez le « panneau de Configuration »
2.Sélectionnéz la catégorie « Sons »
3.Sélectionnez la carte son « SPDIF »
4.Cochez « Utilisez par défaut » et valider.

5.4 En cas de problème avec un ordinateur

Votre système doit être à jour donc assurez vous que vos périphériques (carte graphique, carte son) utilisent les derniers pilotes disponibles.

Pour de plus amples informations sur le double affichage, recherche « Changer les paramètres d'affichage » sur l'aide et support de Windows ou MAC.

Pour que toutes les opérations décrites dans le chapitre « Utilisation du FREELine HDL avec un ordinateur » soient applicable, le FREELine HDL doit être connecté, la TV HD (ou video projecteur) doit être allumée, les câbles doivent être branchés

6 Spécifications techniques

Specifications Général
Résolutions HDMI supportées		1080p, 1080i, 720p, 576p, 480p
Formats AUDIO numérique supportés		Jusqu'à 6 Mbps, PCM, AC3 et DTS
Distance de transmission		Minimum: 1 mMaximum : 20 m en champ libre, 10 m en habitation
Latence		aucune (<1ms)
Antenne		Quadruple antenna Interne haute performance
Bande de fréquence		4.9~ 5.9GHz (non-DFS et DFS bande)
Alimentation		100~ 240V AC in, Bloc d'alimentation 5V 1,5A DC
Temperature de fonctionnement		0~40°C
Consommation		Transmetteur : 3,5W en actif, 1,6W en sommeil.Récepteur : 6W en actif, 4W en sommeil.
Interfaces		Transmetteur	Récepteur
connectiquesAUDIO/ViDEO	Entrée HDMI	1 (Type A, Male)	-
	Sortie HDMI	-	1 (Type A, fémelle)
Connectique d'alimentation		Mini USB (type Mini-B)	Mini USB (type Mini-B)
Boutons	Bouton de mise sous tension	-	oui
	Bouton INFO	oui	oui
Voyants	voyant de fonctionnement	1 voyant bleu	1 x voyant (2 couleurs: Bleu / Rouge)
	Indication du niveau de réception	-	Oui (par information OSD)
Dimensions		82.2(L) x 30(I) x 17.5(H) mm	146.8(L) x 194.8(I) x 31(H) mm

7 SAV et Fabricant

CGV- (Compagnie Generale de Videotechnique)

ZA la Vogie

18 Rue Théodore Monod

BP 90004

67541 Ostwald cedex

Malgré le solein que nous avons apporté à la conception de nos produits et à la réalisation de cette notice, vous avez peut-être rencontres des difficultés. N'hésitez pas à nous contacter, nos spécialistes sont à leur disposition pour vous conseiller et vous dépanner.

Service Hotline: [phone] (0,34€/appel puis 0,34€/min depuis un poste fixe, plus surcoût opérateur évientuel depuis un mobile)

Site Internet CGV: www.cgv.fr

Forum CGV: www.cgforum.fr

Fax: [phone]

Email: [e-mail]

8 Garantie

La durée de garantie de votre FREEline HDL, offerte par la société CGV, se conforme aux dispositions légales à la date de l'achat.

ATTENTION, vous ne devez pas ouvoir l'appareil. Toute rupture de l'étiquette d'inviolabilité « Warranty void if seal is broken » annulera automatiquement la garantie.

9 Déclaration de conformité

Voir page suivante.

CE

DECLARATION DE CONFORMITE

Adresse du fabricant

Transmetteur Audio/Video numérique sans fil.

Référence produit (type):

Le produit répond aux dispositions suivantes :

Compatibilité Eléctromagnétique (2004/108/CE)

*Année d'apposition du marquage CE 2011

Year of CE marking

Fait à: Ostwald

Le:26/01/2012

Responsible autorisé :

Autorized Signature

Mr LIGNIER Arnaud

La liberté des images

COMPAGNIE GENERALE DE VIDEOTECHNIQUE www.cgiv.fr
