MODE D'EMPLOI CDP 615 E PROLINE
Nous vous remercions d'avoir acheté l'un de nos produits.
Nous vous invitons à lire attentivement les instructions d'utilisation avant de brancher et de mettre en service la machine. La connaissance des principes de fonctionnement vous permettra d'utiliser l'appareil correctement et en toute sécurité. Les instructions d'utilisation contiennent non seulement les caractéristiques techniques de l'appareil mais aussi de nombreuses indications sur le fonctionnement qui vous aident à utiliser la machine de manière optimale.
En cas de vente ou de cession du sèche-linge, il ne faut pas oublier de remettre au nouvel utilisateur le guide d'utilisation.
NOTES et conseils pour l'utilisateur
3-4
Données techniques 4
Description de la machine
- Accessoires en option 5
Installation de la machine
5-6
- Installation 5
- Mise à niveau du sèche-linge 6
- Branchement à l'installation électrique 6
- Modification du sens d’ouverture de la porte 6
Utilisation de la machine
7-8
- Précautions pour les tissus 7 Tableau des programmes 7 Description du tableau des commandes 8
- Conseils avant le séchage 8 Comment sécher 8
Entretien
9-10
Vidange du bac de recapture de l'eau de condensation 9 Nettoyage et entretien 9-10 Diagnostic de pannes 10 Résolution des problèmes 10
NOTES et conseils pour l'utilisateur
DONNEESTECHNIQUES
| Dimensions : | Largeur: | 59.5 |
| Hauteur: | 85.0 | |
| Profondeur: | 60.4 | |
| Capacite Max. | 6 kg. linge sec | |
| Puisance Nominale | Voir la plaquette des caractéristiques | |
| Tension | Voir la plaquette des caractéristiques | |
MODELE:
NUMERO DE FABRICATION:
DATE D'ACHAT:
Cet appareil doit être utilisé comme un sèche-linge à usage domestique. Tout autre utilisation est prohibée et donc dangereuse; ▶ toujours conserver ce guide d'utilisation à proximité du sèche-linge afin de pouvoir le consulter rapidement en cas de besoin; toute modification ou tentative de transformation de l'appareil peut être dangereuse pour l'utilisateur et causer des dommages à la machine; à la réception de l'appareil électroménager, vérifier qu'il n'a subi aucun dommage durant le transport. En cas de dommages, s'adresser immédiatement au revendeur; ▼ ne pas couvrir le sèche-linge avec du linge ni quoi que ce soit d'autre; lors du positionnement de l'appareil, s'assurer que le câble d'alimentation n'est ni plié ni écrasé et qu'il est accessible pour d'éventuelles interventions; ▶ toujours fermer la porte après l'utilisation de l'appareil. Cela permet d'éviter que les enfants ne s'appuient sur la porte et ne fassent basculer le sèche-linge; il est interdit de laisser les enfants utiliser la machine sans surveillance; ne pas sécher du linge sale dans le sèche-linge; ▼ ne jamais faire sécher du linge souillé par des substances telles : huile de cuisine, pétrole, acétone, alcool, essence, kérosène, détergent, térébenthine, cire; ▼ éliminer ces substances en effectuant un cycle de lavage chaud avec une dose de détergent supplémentaire avant de charger le linge dans le sèche-linge; ▼ ne pas faire sécher d'articles tels que : mousse de caoutchouc, latex de caoutchouc, imperméables, tissus hydrofuges, tapis en caoutchouc, articles et vêtements ou coussins préformés avec des blocs de mousse de caoutchouc, car ils pourraient fondre et abîmer le reste du linge ou même détériorer l'appareil; ▼ les assouplissants pour le linge ou produits similaires doivent être utilisés selon les instructions fournies sur l'emballage; si l'appareil est vendu ou offert, ne pas oublier de remettre avec la machine ce guide d'utilisation qui permettra au nouveau propriétaire d'utiliser le sèche-linge de manière correcte et sûre; il est interdit de réparer soi-même les pannes de l'appareil car les réparations effectuées par des personnes non professionnelles peuvent causer de graves dommages et entraînant l'annulation de la garantie; ▼ les réparations de l'appareil doivent être confiées exclusivement au personnel des centres de service après-vente. Pour les
réparations, seules les pièces de rechange d'origine doivent être utilisées;
éviter ou bien tordre le linge avant de le charger dans le sèche-linge. Le linge bien essoré sèchera plus rapidement; ▼ bien nettoyer le filtre après chaque utilisation du sèche-linge afin de garantir une circulation de l'air optimale; ▼ ne pas brancher ou débrancher la fiche de la prise électrique avec les mains mouillées; la machine doit être branchée à une prise de courant avec mise à la terre conforme aux exigences de sécurité; ▼ il est interdit de brancher la machine à la prise électrique en utilisant des rallonges ou des fiches multiples; ▼ ne pas exposer l'appareil aux agents atmosphériques; lors des opérations de révision ou de nettoyage, ne pas oublier de débrancher l'appareil de la prise de courant.
Pour débrancher la machine de la prise électrique, ne pas tirer sur le câble électrique mais sur la fiche.
Cet appareil porte le symbole du recyclage conformément à la directive européenne 2002/96/CE relative aux déchets d'équipements électriques et électroniques (DEEE). En procédant correctement à la mise au rebut de cet appareil, l'utilisateur contribue à éviter les évventuelles conséquences néfastes pour l'environnement et la santé de l'homme.
présent sur l'appareil ou
sur la documentation qui l'accompagne indique que ce produit ne peut en aucun cas être traité comme déchet ménager et doit donc être remis à un centre de collecte des déchets chargé du recyclage des équipements électriques et électroniques. Il faut donc s'en défaire selon les normes locales relatives au traitement des déchets. Pour toute autre information relative au traitement, à la récupération et au recyclage de ce produit, contacter le service local concerné, le service de collecte des déchets ménagers ou le magasin où le produit a été acheté.
ATTENTION! Les surfaces portant ce symbole peuvent être chaudes durant le fonctionnement.
LE PRODUCTEUR DECLINE TOUTE RESPONSABILITE EN CAS D'EVENTUELS ACCIDENTS PROVOQUES PAR LE NON-RESPECT DES NORMES DE SECURITE ET DES INSTRUCTIONS D'UTILISATION.
Description de la machine

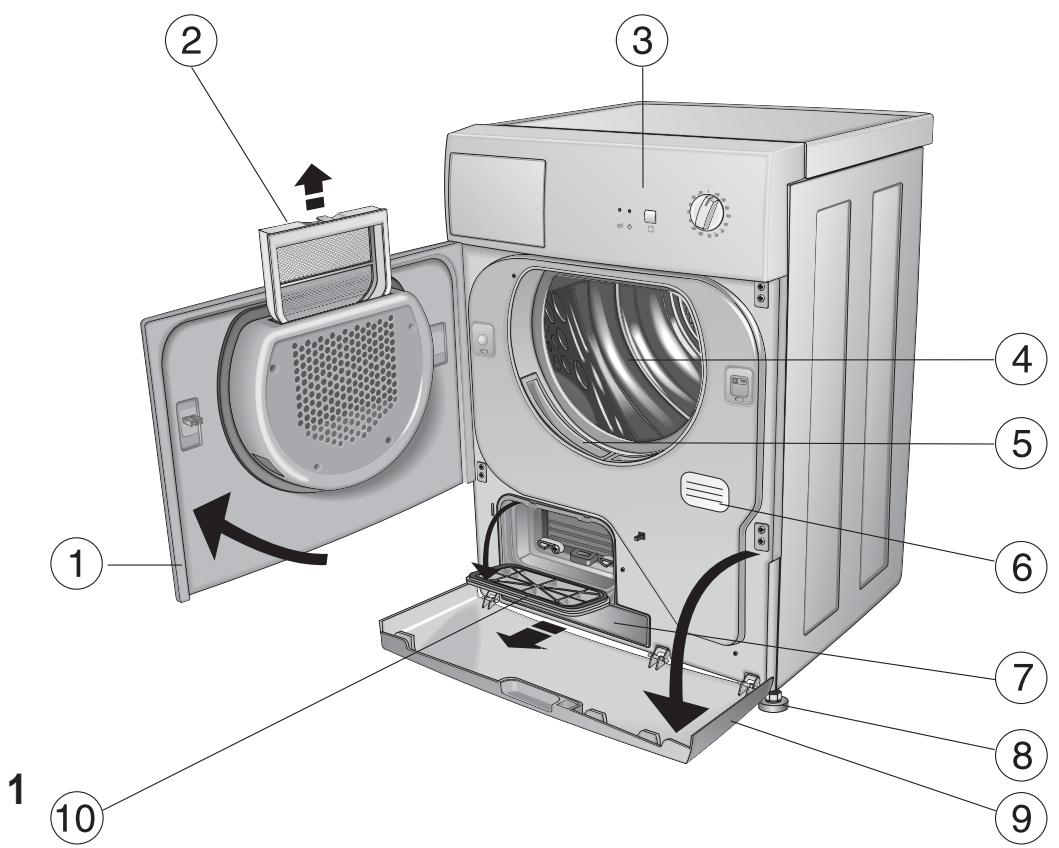

1 Porte du tambour 6 Plaquette des caractéristiques techniques. 2 Filtre de la porte du tambour 7 Bac de l'eau de condensation inférieur 3 Tableau des commandes 8 Pieds réglables 4 Tambour de séchage 9 Portillon inférieur 5 Filtre sur l'ouverture du tambour 10 Portillon du condenseur
Accessoires en OPTION
Pour gagner de la place, il est possible de superposer votre sèche-linge sur une machine à laver à chargement frontal grâce à l'accessoire ad hoc disponible chez votre revendeur.
Le modèle d'appareil qui vous permettra de réaliser cette installation vous sera conseillé par votre installateur.

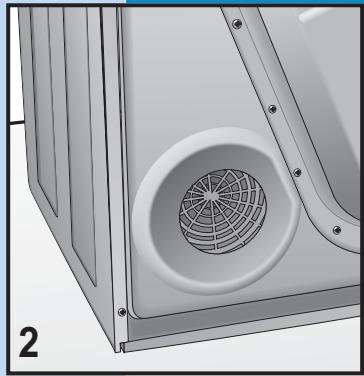

Installation
L'installation doit être effectuée par un technicien qualifié, conformément aux instructions fournies par le constructeur car une installation incorrecte peut causer des dommages aux personnes et aux choses; ne pas installer le sèche-linge dans un local où il ne serait pas à l'abri du gel. Le gel pourrait en effet endommager les parties électroniques; positionner le sèche-linge dans une pièce ventilée; ne pas couvrir l'orifice de ventilation situé à l'arrière (fig. 2) et ne pas poser la machine sur une moquette épaisse; nettoyer l'intérieur du tambour de séchage avec un chiffon humide afin d'éliminer la poussière qui a pu s'y déposer.
Mise a niveau du seche-linge
Pieds réglables. Mettre le sèche-linge à la verticale de sorte qu'il soit parfaitement posé sur les quatre pieds. Mettre la machine à niveau en réglant les pieds comme cela est décrit ci-dessous :

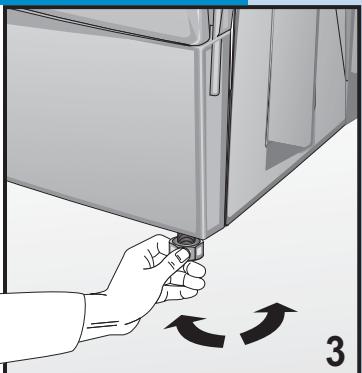

Soulever légèrement la machine; ▼ régler les pieds à la bonne hauteur (fig. 3); reposer l'appareil.
N. B. : en cas de mise à niveau incorrecte de la machine, les roulements peuvent être endommagés et s'user prématurément. Il n'est pas nécessaire de fixer ce séche-linge au sol.

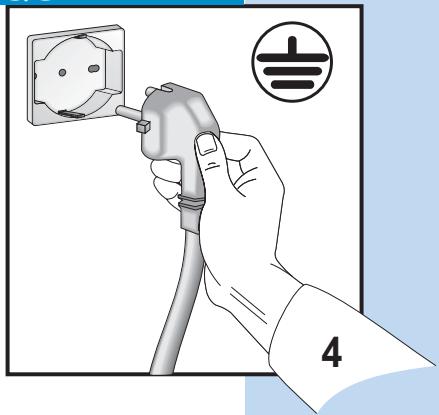

Branchement a l'installation electrique
S'assurer que la tension électrique indiquée dans les données techniques de la plaquette place à l'appareil correspond à la tension du secteur. Le disjoncteur différentiel, les câbles électriques et la prise de courant doivent être en mesure de supporter la charge maximale indiquée sur la plaquette. Après l'installation, l'accès à l'alimentation du secteur doit être garanti par un interrupteur omnipolaire. La machine doit être branchée à une prise de courant avec mise à la terre. Dans le cas contraire, le producteur décline toute responsabilité quant aux événements accidents (fig. 4). Si le câble d'alimentation présente la moindre détérioration, contacter le centre de service après-vente spécialisé. Il est interdit de brancher le sèche-linge au secteur en interpolant des raccordements indirects, tels que des rallonges ou des prises multiples. Positionner l'appareil de sorte que le câble d'alimentation soit facilement accessible pour pouvoir le débrancher en cas de besoin.
Important: À la fin du cycle de séchage, débrancher le sèche-linge du secteur afin d'éviter qu'un enfant puisse le mettre en marche accidentellement.
Ouverture et modification du SENS d'ouverture de la porte

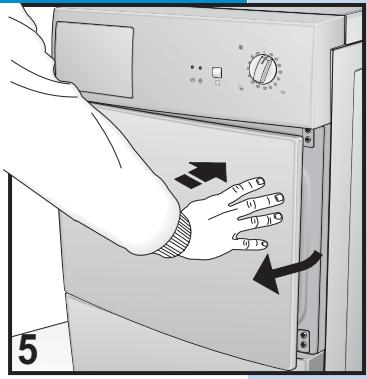

Appuyer sur la droite de la porte (fig. 5) (la porte s'ouvre). Si la porte a été inversée, appuyer sur la gauche.

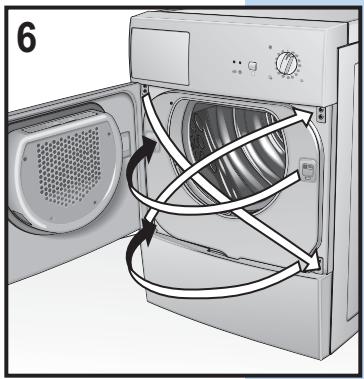

Le sens d'ouverture de la porte du tambour peut être modifié selon les exigences de l'utilisateur (fig. 6).
N. B. : Cette opération doit être exclusivement effectuée par du personnel spécialisé.
Contacter le service après-vente.
Precautions pour les TISSUS
En cas de doutes sur le type de tissu, contrôler l'étiquette cousue sur le vêtement. Sur presque tous les tissus qui peuvent être séchés, il est spécifiquement indiqué qu'ils sont adaptés au séchage en machine. Pour éviter la présence d'électricité statique sur les vêtements, il est conseillé d'utiliser un assouplissant durant les cycles de rinçage de la machine à laver. Retirer aussitôt le linge synthétique du tambour pour éviter qu'il ne se froisse.
| Programme | Linge à sécher | Extra sec | Prêt à ranger | Prêt à repasser | Prêt pour repasseuse |
| 6 kg | * 150 min. | * 130 min. | * 110 min. | * 90 min. | |
| ** 130 min. | ** 110 min. | ** 90 min. | ** 70 min. | ||
| 3 kg | * 110 min. | * 90 min. | * 70 min. | * 50 min. | |
| ** 90 min. | ** 70 min. | ** 50 min. | ** 30 min. | ||
| 3 kg | * 100 min. | * 80 min. | * 60 min. | -------- | |
| ** 80 min. | ** 60 min. | ** 40 min. | -------- | ||
| 20 min. refroidissement | |||||
- Temps de séchage conseillé pour essorage de 800 à 1000 tours/min. Temps de séchage conseillé pour essorage de 1200 à 1400 tours/min.

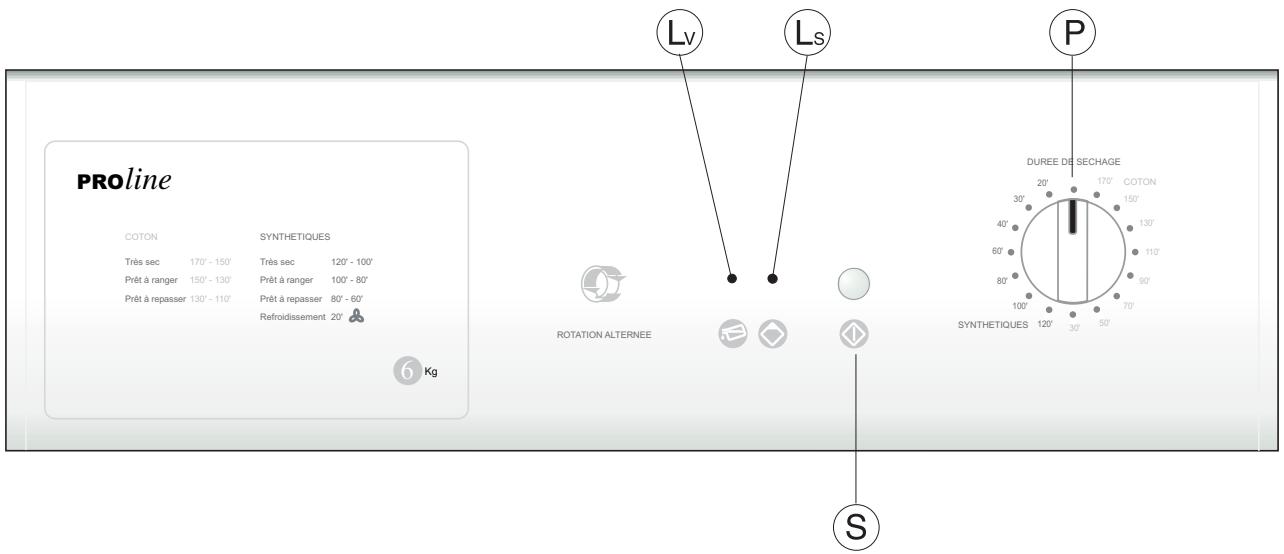

P. Manette de sélection des programmes : permet de sélectionner les programmes voulus selon le type de tissu et en fonction des exigences de l'utilisateur ; pour modifier le programme ou si l'on souhaite, par la suite, ajouter du linge dans la machine, il suffit de positionner la manette de sélection des programmes sur «ARRÊT» puis de sélectionner le nouveau programme et enfin d'appuyer sur la touche «DÉPART».
N. B. Attention! Il est conseillé de n'utiliser cette fonction qu'en cas de réelle nécessité et uniquement si le programme à remettre à zéro n'a pas commencé depuis plus de 3 minutes.
Touché «Départ»: appuyer sur cette touche
pour que le sèche-linge débute le cycle de séchage sélectionné.
Vs. Voyant «Départ»: éteint, il indique que le sèche-linge est arrêté et allumé fixement, qu'un cycle est en cours; le clignotement rapide signale qu'un programme sélectionné doit être mis en route, alors que le clignotement lent indique la fin du programme. V. Voyant de l'alarme du bac plein: il clignote quand le bac de récapération de l'eau de condensation est plein et doit être vidé (le cycle s'interrompt); il est allumé fixement quand le bac a été repositionné et que la fonction est en phase de réactivation; il s'éteint quand la sécurité est rétablie (le cycle repart).
TRIDU LINGE
Avant de sécher le linge, il faut l'essorer en sélectionnant un nombre de tours adapté au type de linge. Un essorage effectué à la vitesse maximale admise permet d'économiser jusqu'à 35 % d'énergie.
La qualité du séchage obtenu est proportionnelle à la vitesse d'essorage. L'utilisation d'assouplissant pendant le lavage améliore
le séchage et garantit un gain de temps. Avant de sécher le linge dans l'appareil, contrôlez qu'il est adapté au séchage mécanique. Pour ce faire, consultez les symboles reportés sur les étiquettes d'entretien.
Si le symbole du séchage est absent de l'étiquette, respecter les règles suivantes:
Le linge blanc/couleur et le linge antifoisonnable
se sèchent à température normale avec le programme de séchage sélectionné à cet effet.
Toujours sécher le linge délicat, par exemple les tissus acryliques, à basse température.
Conseils généraux:
Jersey: rétrécit souvent, non seulement au lavage mais aussi au séchage.
Sécher uniquement si le séchage en machine est indiqué par le fabricant sur l'étiquette d'entretien.
Sinon, le tissu pourrait devenir rêche.
Ne pas faire sécher du linge de couleur sombre avec du linge clair afin d'éviter qu'il ne déteigne.
Comment SECHER
1) Charger le linge dans le tambour et fermer la porte; 2) Avec les mains sèches, brancher la fiche du sèche-linge au secteur; 3) Positionner la manette de sélection des programmes sur «Arrêt» pour annuler les événtuels programmes précédents puis sélectionner le programme le plus adapté au type de tissu, à la quantité de linge placée dans le tambour et au degré de séchage voulu (voir le «Tableau des programmes»); 4) Sélectionner les options souhaitées avec les touches correspondantes; 5) Appuyer sur la touche «Départ» pour faire démarrer le séchage;
6) La fin du séchage est signalée par le voyant «Départ», qui se met à clignoter, et par l'avertisseur sonore; il faut alors repositionner le sélecteur sur «Arrêt»; 7) Ouvrir la porte du tambour et sortir le linge; 8) Refermer la porte; 9) Avec les mains sèches, débrancher la fiche du sèche-linge du secteur.
Vidange du BAC de recuperation de l'eau de condensation

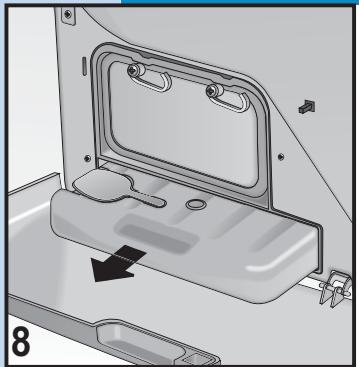

L'eau de condensation est recueillie dans le bac (fig. 8). Le bac doit être vidé après chaque cycle de séchage.
Pour vider le bac, agir comme suit:
Extraire le bac du sèche-linge (fig. 8);

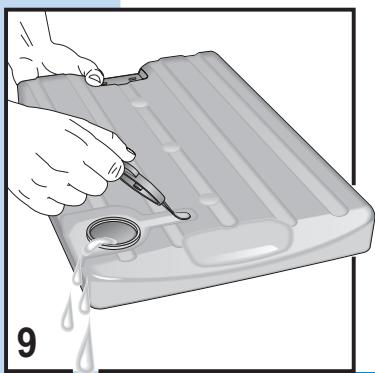

Vider le bac; l'orifice de vidange se trouve sur le côté supérieur droit (fig. 9); ÀpRES l'avoir vidé, le repositionner en poussant jusqu'au fond; Si l'on oublie de vider le bac de recapture de l'eau de condensation ou s'il se remplit durant le séchage, le voyant d'alarme clignote et le sèche-linge s'arrête. Ensuite, agir comme ci-dessus. Pour poursuivre un programme interrompu, appuyer sur la touche Départ (fig. 7).
Nettoyage et entretien
Mettre l'appareil hors tension avant de commencer le nettoyage. Il est important de nettoyer l'appareil après chaque utilisation pour économiser du temps de séchage et donc de l'énergie.

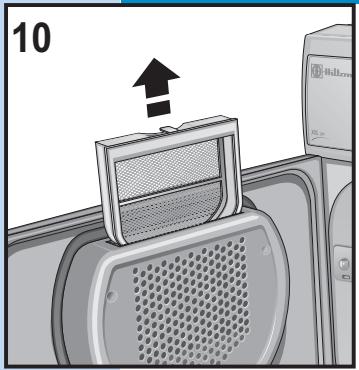

- Filtre à peluches dans la porte (fig. 10);
- Filtre à peluches dans l'ouverture de chargement (fig. 11);
- Condenseur (fig. 12);
Enlever le filtre en le tirant vers le haut et le nettoyer (fig. 11). Il est également possible d'extraire les deux filtres à peluches de l'ouverture de chargement et de les nettoyer (fig. 12).
N. B. : la présence de fibres dans le filtre ne dépend pas du séchage. Les peluches proviennent des fibres des tissus qui se sont déchirés ou effilochés durant le lavage ou, essentiellement, à cause de l'usure du vêtement.
Pour faciliter le nettoyage, faire couler de l'eau chaude sur le filtre.
Il est recommandé de nettoyer le condenseur deux ou trois fois par an (fig. 10/12).

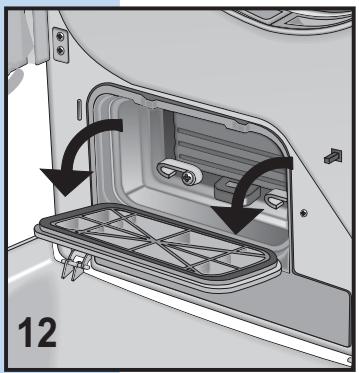

Ouvrir le portillon, tourner la manette à la verticale et enlever le couvercle (fig. 12).
Nettoyage et entretion

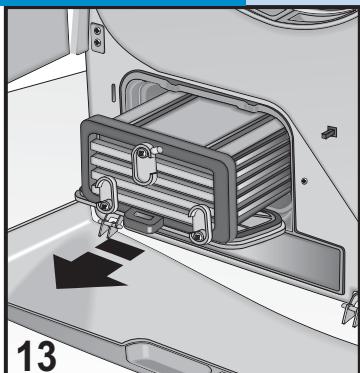

Tourner les 3 manettes à la verticale et extraire le condenseur (fig. 13).

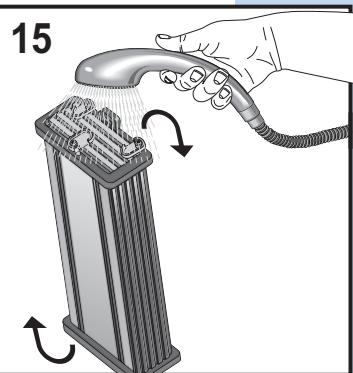

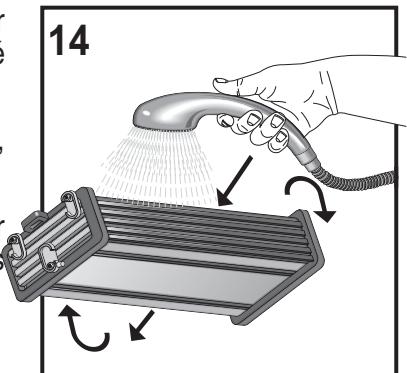

Laver le condenseur devant et derrière puis sur les côtés en orientant le jet d'eau comme indiqué sur les figures 14 et 15.
Pour que le condenseur s'égoutte parfaitement, le poser sur un côté, sur un essuie-mains.
Quand il est bien sec, remonter le condenseur en effectuant les mêmes opérations en sens inverse.
Diagnostic de PANNES
Tous les appareils électriques sont sujets aux pannes.
Rappelons qu’il est nécessaire, dans ce cas, de faire appel à un technicien qualifié.
Vous pouvez toutefois résoudre vous-mêmes la plupart des problèmes qui se produisent.
Important: En cas de fonctionnement défectueux, il est impératif de débrancher aussitôt la machine du secteur.
Avant d'appeler le service après-vente, vérifier les points suivants.
Si la machine ne démarre pas:
S'assurer que:
1) La machine est correctement raccordée au réseau électrique ; 2) La prise fonctionne :
2a) Le fusible a-t-il sauté ? (il est facile de contrôler : il suffit de brancher un autre appareil, comme une lampe de bureau) 2b) Toutes les instructions du guide d'utilisation ont-elles été suivies ?
Si la machine ne démarre pas:
S'assurer que:
1) La porte a été correctement fermée; 2) La touche «Départ» a bien été enfoncée.
Le linge ne sèche pas:
- Vérifier les points suivants:
1) Il est possible que l'orifice d'évacuation de l'air soit bouché ; 2) Il est possible que le filtre soit obstrué. (Faire attention lors de l'ouverture de la porte : les parties internes du sèche-linge et le linge peuvent être très chauds).
Si, après vérification des points ci-dessus, l'appareil ne fonctionne toujours pas correctement, signaler le dernier au centre de service après-vente agréé le plus proche.
Merci de bien pouvoir communiquer le modèle, le numéro de fabrication et le type de panne. Ces informations permettent à l'opérateur du service après-vente de se procurer les pièces de rechange nécessaires et garantissant donc une exécution rapide et efficace de la réparation.
