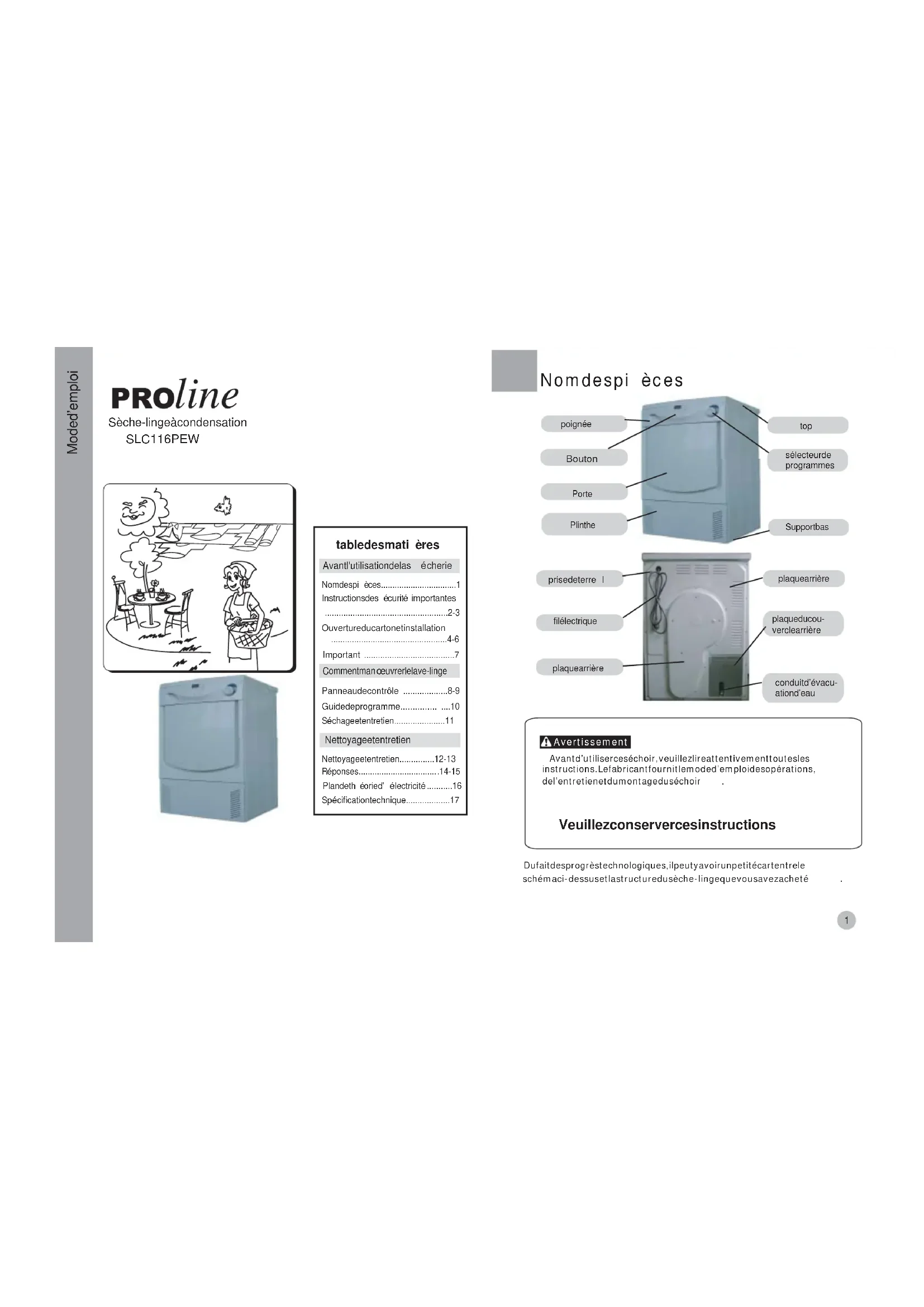

ponses.................................. 14-15 Mode d’emploi Sèche-linge à condensation top sélecteur deprogrammespoignée Nom des pi

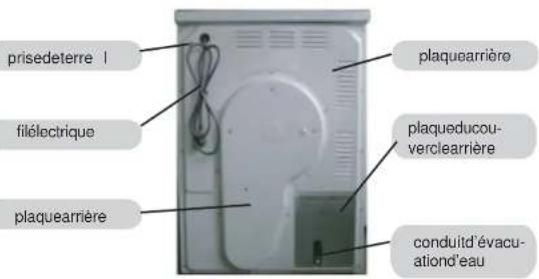

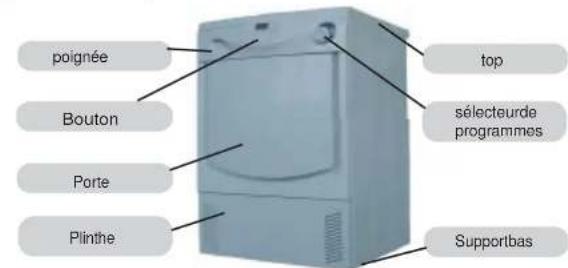

ces PortePlintheBouton Veuillez conserver ces instructions Support basGuide de programme...................10Instructions de s curit importantes.....................................................2-3Nom des pi ces.................................1Du fait des progrès technologiques, il peut y avoir un petit écart entre leschéma ci-dessus et la structure du sèche-linge que vous avez acheté

Avant d’utiliser ce séchoir, veuillez lire attentivement toutes lesinstructions. Le fabricant fournit le mode d’emploi des opérations,de l’entretien et du montage du séchoir fil électriqueprise de terre plaque arrièreplaque du cou-vercle arrièreconduit d’évacu-ation d’eauplaque arrièreOuverture du carton et installation SLC 116PEWInstructions de s

Veuillez respecter les mesures de sécurité suivantes lors de l’utilisation du Sèche-linge afin de réduire les risques d’incendie, d’électrocution ou de blessures

Avant d’utiliser ce Sèche-linge, veuillez lire attentivement toutes les instructions

Prière de ne pas sécher des habits nettoyés, lavés, trempés ou tachés par del’essence, de la lessive, du kérosène, de la cire, etc. Ne pas conserver les habitstachés par l’essence, la lessive, le kérosène, la cire, etc. Ne pas mettre sur ou àproximité duSèche-lingedes habits tachés par de l’essence, de la lessive, dukérosène, de la cire, etc. Ce sont des matières volatiles qui pourraient produireun gaz combustible et explosif

Les enfant ne d oivent pas s’amuser sur leSèche-lingeou à ses alentours. Si desenfants jouent à coté duSèche-lingependant son fonctionnement, prière de bien lessurveiller

Avant de déplacer leSèche-lingepour dépannage ou de l’abandonner, démantelersa porte au préalable afin d’éviter les risques d’enfermement accidentel

Pour éviter tout accident, ne pas mettre la main dans le tambour pendant sarotation. Attendre l’arrêt complet duSèche-lingeavant de reprendre les habits

Le séchoir doit être installé dans un environnement sec à l’abri du soleil et de lapluie

Prière de ne pas trafiquer les boutons de contrôle

A moins qu’il n’existe des instructions d’entretien o u de dépannage pour les usagers, que vous ayez bien compris toutes ces instructions et que vous soyezcapable de le dépanner et de l’entretenir, ne pas le dépanner ni changer aucunepièce duSèche-lingeni essayer d’assurer son entretien

Pour prévenir les risques d’incendie, ne pas sécher les articles contenant du plastique, du caoutchouc mousse ou des matières caoutchouc ainsi que des articles en duvet

Ne pas sécher les articles tachés par l’huile de cuisine, parce que le séchagede ces articles peut causer des réactions chimiques pouvant provoquer un incendie

Nettoyer le filtre avant ou après l’utilisation du Sèche-linge

Av ant la mise en marche, monter correctement le présentSèche-lingeen suivantles instructions de montage Pour éviter les risques d’électrocution et assurer le bon fonctionnement duSèche-linge , celui-ci doit être monté par les techniciens qualifiés respectant scrupuleusement les normes locales. Il en est de même pour la mise à terre

Sèche-lingedoit être débranché avant le dépannage. Au moment de couper courant, serrer la prise pour la tirer. Ne pas arracher directement le fil électrique

Sèche-linge est destinée seulement à des utilisations déterminées

Ne pas s’asseoir sur le Sèche-linge. Il est nécessaire de changer en temps voulu le cordon d’alimentation usé afin deréduire les risques

S’il manque des pièces à ce Sèche-linge ,nepass’enservir

Ne pas conserver ou utiliser de l’essence ou d’autre liquide et gaz combustibleaux alentours duSèche-linge

Eviter que la laine et la poussière s’accumulent aux alentours du Sèche-linge

Afin de réduire les risques d’incendie et l’électrocution, veuillez ne pas utiliser d’adaptateur ou de rallonge ou démanteler le pied de mise à terre de la prise du courant. Si les instructions ci-dessus ne sont pas respectées, des risques d’in- cendie, de blessures ou d’ accidents mortels sont possibles

Ouverture du carton et install ation Dimensions a = 595 mmb = 620 mmc=855mmPoids = 43Kg Accessoires dans l’emballage Vérifier les accessoires et les documents fournis selon la listesuivante Quantit Pour que le s che-linge puisse fo nctionner n ormalement,faire attentionlors de l’installation à

Poser le s che-linge à l’horizontal et régler la hauteur des pieds àla base de l’appareil. Avant l’utilisation, positionner les 4 pieds à l’horizontal

che-lingea été abîmé lors du transport.Si le

che-linge est abîmé, ne pas le brancher et contacter un professionnel; Eloigner le

che-lingedes produits inflammables et explosifs

che-lingedans un endroit sec et ventilé; Ne pas installer le s che-linge sur un tap is épa is afin de ne pas empê-cher la ventilation

Pour que le s che-linge fonctionne mieux, la tem pérature ambiante ne doitpas être inférieure à

Pour économiser de l’espace,placer le s che-lingesur une machine à l a ver à tambour . Cedernierpeut être positionné sur une machine à laver detype HBF. Les opérations d’assemblage sontprécisées dans le manuel d’emploi Changer le sens d’ouverture de la porteSi le sens d’ouverture de la porte n’est pas adaptéà l’endr oit où se trouve la machine, suivre les opér-ations suivantes

Dévisser les 4 vis d e fixation de la charnière, puisdémonter la porte˗ 2ǃOter la charnière de l a porte, enlever le panneau de l a charnière sur l’autre côté et fixer à nouveau lacharnière˗ 3ǃDévisser l es vis de fixation sur la poignée de la porte, l’enlever et enlever le support de lapoignée de porte sur l’autre côté, et fix er ànouveau l a poignée de porte˗4ǃInsérer le panneau de charnière et l esupport de la poi gnée de porte de l’autrecôté de la porte de la machine˗5ǃEnlever les 4 bouchons et la fermeturedu panneau avant, insérer-les sur l’autrecôté˗6ǃFixer la porte sur l’autre côté de la machine Ecoulement de l’eau de condensationAu cours du séchage des vêtem ents, l’ea u de condensation est recueillieautomatiquement dans bac de r

ration des condensas.Il convient de vider cette eau de condensati on après chaque séchage.Si votre

che-lingeest proche de la conduite d’éracuation des eaux usées, vous pouvez fa ir e évacuer l’eau de condensation dans le tuyau d’évacuation directem ent. Ainsi, vous n’avez plus besoin de vider le bac à chaque usage. Nom

Manueld'emploiCarte d’enre-gistrementdel’utilisateurTuyaud' vacuation Ouverture du carton et install ation

Opérations pour connecter le tuyau d’évacuati on à la machine: 1ǃDesserrer la bague du tuyau en vous servant du joint de passage de l’eau˗ 2ǃTirer le tuyau et enlever le tuyau du joint ; 3ǃInstaller les accessoires du tuyau d’ évacuatio n; 4ǃBien fixer les joints du tuyau˗ Attention˖l'embout ne doit pas dépasser une hauteur de 1.2m au sol

Important Mise en service Avant d’allumer le

che-linge , vérifier : ƵSi la tension du courant est conforme à celle i ndiquée sur la plaque du fabri cant ƵSi la prise de courant peut résister à la puissance maximale de la machine. ƵSi la prise s’adapte aux fiches du

che-linge . Dans le cas contraire, changer de prise ou de fil électrique afin qu’i ls correspondent˗ s’il est nécessaire de changer de fil électrique, contacter un pro- fessionnel qualifié dans la réparation de ce type d’appareil

che-linge au sol. Attention˖

Avant l’utilisationˈenlever toute poussière à l’intérieur du tambour avec un chiffon humi de˗ 2ǃNettoyer le filtre et autres petits résidus dans le tuyau de ven- tilation. Vous obtiendrez un meilleur séchage.

paration du linge: ƵVérifier si est conforme aux conditions de séchage de la m achine. ƵLe

che-linge ne peut sécher qu’après essorag e. Ne pas charger la machine de trop humide; ƵSortir les petits objets des poches˄Tels que clés, pièces de monnaie, etc.˅et enlever tous les bijoux˗ ƵVeiller à bien fermer fermetures éclair, fermoirs, boutons ou cor- dons, afin d’évi ter que les vêtements et les objets ne s’enchevêtrent les uns avec les autres. Si nécessaire, mettre les vêtem ents de petite taille dans un filet˗ ƵPour mieux sécher linge, bien déro uler les plu s lourds

Avertissement˖ne pas sécher les vêtements en l aine, en soie ou en duvet pour éviter de les abîmer

Type de vêtement cotonsynthétiques Ouverture du carton et instal lation Charge de linge Charge maximale

Touche " Départ/Pause " Pour démarrer un cycle de séchage appuyer sur cette touche. En cours de séchage, pour suspendre le programme utiliser cette touche. Le program me redém arrera en l’actionnant une nouvelle fois

C – Touche " Délicat " Cette touche est utilisée pour préserver le linge délicat, la tem- pérature de séchage étant plus faible.

C+D Boutons de combinaison. Fonction de bl ocage Lorsque la machine fonctionne, appuyer sur ces deux boutons en même temps pendant 3 secondes de manière à régler la fonction de blocage. Le temps reste affiché etĀLOCKā s’affiche de façon alternative. Le panneau de contrôle est maintenant bloqué. Appuyer à nouveau sur ces deux boutons pendant 3 sec- ondes pour le débloquer

F–Ecrandecontrôle Cet écran affiche les informations telles que le temps restant, ainsi au démarrage le temps affiché sera celui du cycle choisi augmenté le cas échéant par celui co rrespo ndant au dép art différé.L e temps af fiché se modifiera en cours de cycle en fonction de l’humidité résiduelle et le résultat souhaité. H–Voyant"Filtre" Ce voyant indique la nécessité de nettoyer le filtre. G – Voyant "Bac plein" Ce voyant s’éclaire à chaque fin de cy cle dès que le sèche-linge passe en phase de défoulage en air froid. Il indique la nécessité de vider le bac à l’arrêt du programme. E - Bac de récupération de l’eau de condensation. Ce bac est à vider après chaque cycle. Touche " Départ Différé " Pour profiter des tarifs EDF " heures creu ses " ou caler la fin du séchage à un m oment choisi, il suffit d’actionne r cette touc he en rallongeant la durée de séchage du nombre d’heures de décalage désiré (de 1 à 24 h). Chaque impulsion est égale à une heure. Lancer le compte à rebours en appuyant sur la touche " Pause /Départ ".

Programm ateur Tourner ce bouton pour choisir le programme adapté à la charge de linge à sécher (cf. tableau des programmes page 10). Pour arrêter le sèche-linge positionner le bouton sur " OFF". Panneau de contrôle

Guide de programme ProgrammeRésultat

CotonSynthétiquesCharge mixte Attention :

duite a en fonction des

2. Avant de commencer le s

tiquette des vêtements .Si les vêtements ne supportent pas le s

chage mlcanique, veuillez ne pas les s

chageChargemaximale Prêt-à-ranger Prêt-à-ranger très sec Type de linge

chage minut en 20mn 1:50 1:40 1:30 1:20 1:00 0:50 0:40 0:30 1:00 0:30 0:40 1:00 0:20 0:20 Coto n légerJeansettissusépais Synth étiquesSynth étiquesSynthétiques Prêt-à-ranger très sec Prêt-à-ranger

chage minut en 30mnJeans e t t issus épaisJeans e t t issus épaisJeans e t t issus épaisPrêt-à-repasserPrêt-à-repasserPrêt-à-repasserPrêt-à-repasserNormalCoto n légerCoto n léger Séchage et entreti en 3 .Program m er le cycle de séchage Choisir le programm e adapté au type de textile à sécher et au résultat de séchage souhaité : "prêt à ranger très sec"ʙ"prêt à ranger "ʙ"prêt à repasser" .

licat " Ce p r ogr amme es t dédié aux v êtements dél i c ats, l e sèc he- l inge fonctionne alors en faible puissance , la température du cycle est plus basse et sa durée augmentée de 20 minutes. 5 .Départ différé Pour optimiser le traitement du linge, il est conseillé de le plier, le ranger ou bien le repasser dès le cycle terminé. Par exemple,repasser le linge en fin de cycle " prèt-à-repasser" fait gagner un temps non négligeable. D’autre part, le départ différé permet de profiter des tarifs d’Electricité " Heures creuses ". 7.Finducycle Le cycle de séchage se termine par une phase de défoulage en air froid. La fin du cycle est signalée par l’affichage de "End" sur l’écran de contrôle.Ouvrir la porte, sortir le linge en veillant à ne rien laisser à l’intérieur du tambour . A la fin du cycle de séchage, tant que le linge ne sera pas sorti du tambour , une phase de defroissage d’attente se met en route. 8.Eteindre le sèche-linge Lorsque le programmateur est sur " OFF " mettre l’appareil hors tension. 1 . Mise sous tension Brancher l’appareil à une prise de terre. 6 .Lancement du cycle. La programmation faite, lancer le séchage en appuyant sur la touche "Départ/Pause". 2 . Chargem en t du linge Ouvrir la porte du sèche-linge, y déposer la charge de ling e. Pour optimiser le résultat de séchage veillez à ce que le linge soit au préalable trié par type de textile, suffisamment essoré ( lors du lavage ) et complètement déplié. Respecter les indications de charge par catégorie de linge (6 kg coton, 3 kg mixte et synthétique) pour garantir un séchage de qualité. Nettoyage et entreti e n

Nettoyage de la machine Essuyer les poussières du panneau de contrôle sur la machine. Ne jamais l’essuyer avec des détergents ou des produi ts d’entretiens corrosifs au risque d’abîmer la machi n e .

Nettoyage du filtre Pour garantir une bonne ventilation au cours du séchage, laver le filtre à chaque fin de lavage. Ouvrir la porte,sortir le filtre de la machine,ouvrir le filtre, puis le nettoyer avec une servie tte hum- ide. Après nettoyage, réinstall er le filtre.

Vider le bac de condensation Au cours du

chage ,la vapeur se condense en eau. Elle est conservée dans le bac de condensation. Après chaque fin de séchage, vider le bac. -A l’aide de la poignée du bac ,lesortiretle mettre à l’horizontal pour vider l’eau. Attention˖ne pas boire l’eau de condensation et ne pas l’utiliser dans les aliments. -Réinstall er le bac de condensation. Un bac plein bloque le fonctionnement du s

Nettoyer le condenseur Il convient de laver l e condenseur tous les mois. Avant le nettoyage, débr ancher d’abor d la machine: -Tenir par l es extrémités l e panneau i nférieur puis l’ouvri r.

-Faire gl isser puis ouvrir le panneau comme indiqué sur l ’image à l’aide une pi èce de monnaie ou tout autre outil, -Tourner la poignée ˗ -Sortir le condenseur du

-Laver le condenseur avec une brosse, ou le nettoyer à l’aide d’un jet d’eau. Attention˖ne pas utiliser d’outils trop pointus lors du nettoyage de la pompe au risque d’altérer son étanchéité. -Réinstaller le condenseur et refermer le panneau˗ -Réinstaller le panneau inférieur

Nettoyer le tambour Après une certain temps, des agents calcaires se forment et s’agrègent de manière invisible contre la paroi du tambour. Il convient donc de nettoyer régulièrement l’intérieur du tam bour avec un chiffon humide.

Nettoyage et entretien Questi on et réponses Les points listés ci-dessous ne sont pas nécessairement des pannes.Avant d’appeler les services de réparation, veuill ez vérifier d’abordAnomalie

che-linge démarre pas Vérifier

Si les prises de courant sont débranchées˗ƽSi le courant e st coupé dans le voisinage˗ƽSi l a porte du

che-lingeest bien fermée; Si la procédure de séchage a bien été sélectionnée˗ ƽSi l ’on a bien appuyé sur l e boutonDépart/Pause˗ ƽSi le réservoir d’eau est pl ein La qualité de séchagen’est pas bonne, ladurée de séchage esttrès longue Si le programme choisi est adapté i la nature du lingeséché˗ƽSi le filtre a bien été nettoyé˗ƽSi le condensateur est obstrué; Si la charge de vêtements dépasse la chargeautorisée˗ƽSi les vêtements sont bien essorés˗La lampe à l’intérieur dutambour ne s’al lume pas Si le courant e st mis en route˗ƽSi l’ampoule est abîmée L’affichagedutempsrestant s’arrêteˈoudiminue d’intensité.L’affichage du temps restant se modifie sans arrêtselon les éléments suivants

Type de vêtement˗ƽPoids de la charge˗ƽHumi dité des vêtements;ƽTempérature ambiante˗C'est un processus normal.

FA -Limiteur du brouillage électromagnétiqueR1 ˉ Tube de réchaud 2R2 ˉ Tube de réchaud 2T1ˉThe rmostatLˉ ampoulePS ˉ Pompe d’ évacuationMˉ Moteur é lectriqueNTC ˉ Capteur de températureHˉ Capteur d’humidité K1 ˉ Commucationduniveaud’eau K2 ˉ Co mmutation d e la porte K3 ˉ Interrupteur de la lampePCB1ʙPCB2- Tableau de contrôle de l’informatique /*1
