| Type de produit | Platine tourne-disque stéréo |
| Marque | Sony |
| Modèle | PS-LX250H |
| Système d'entraînement | Courroie |
| Moteur | Moteur CC |
| Plateau | Alliage d'aluminium moulé, 295 mm de diamètre |
| Vitesses | 33 1/3 tpm et 45 tpm |
| Pleurage et scintillement | Inférieur à 0,25 % (WRMS) |
| Rapport signal sur bruit | Supérieur à 50 dB (DIN-B) |
| Bras de lecture | Bras droit à équilibre dynamique avec réglage doux de l'amortissement |
| Longueur effective du bras | 195 mm |
| Dimensions (L x H x P) | 420 x 100 x 342 mm |
| Poids | 2,7 kg |
| Alimentation | Modèle États-Unis/Canada : 120 V 60 Hz ; Modèle Europe : 230 V 50/60 Hz |
| Consommation | 2 W |
| Accessoires fournis | Plateau avec courroie, contre-plateau, couvercle, adaptateur 45 tours |
| Entretien du saphir | Brosser de l'arrière vers l'avant avec une petite brosse |
| Remplacement du saphir | Tous les 500 heures environ |
| Nettoyage du coffret | Chiffon doux et sec, solution détergente neutre |
| Sécurité | Ne pas exposer à la pluie ni à l'humidité ; ne pas obstruer les orifices de ventilation |
| Connectivité | Sortie RCA avec commutateur EQ (PHONO/AUX) |
FOIRE AUX QUESTIONS - PS-LX250H SONY
Questions des utilisateurs sur PS-LX250H SONY
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Électronique grand public au format PDF gratuitement ! Retrouvez votre notice PS-LX250H - SONY et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil PS-LX250H de la marque SONY.
MODE D'EMPLOI PS-LX250H SONY
Pour réduire les risques d'incendie ou de délectrocution, gardez cet appareil à l'abri de la pluie et de l'humidité.
N'installez pas l'appareil dans un espace confiné comme dans une bibliothèque ou un meuble encastré.
Pour prévenir tout risque d'incendie, ne recouvre pas les orifices de ventilation de l'appareil avec des journaux, des nappes, des rideaux, etc. Ne placez pas non plus de bougies allumées sur l'appareil.
Pour prévenir tout risque d'incendie ou d'électrocution, ne placez pas d'objets remplis de liquides, comme des vases, sur l'appareil.
Attention:
POUR PREVENIR LES CHOCSELECTRIQUES. NE PAS UTILISERCETTE FICHE POLARISEE AVEC UNPROLONGATEUR. UNE PRISE DE COURANT OU UNE AUTRE SORITIEDE COURANT. SAUF SI LES LAMESPEUVENT ETRE INSEREES A FONDSANS EN LAISSER AUCUNE PARTIEA DECOUVERT.
Sécurité
- Avant d'utiliser la platine, vérifie que sa tension de fonctionnement est identique à celle du courant secteur local.
- Si un solide ou un liquide tombait dans le coffret, débranchez la platine et faites-la vérifier par un technicien qualifié avant de la remettre en service.
- Débranchez la platine de la prise secteur si vous prévoyez de ne pas l'utiliser pendant un certain temps. Pour débrancher le cordon, tirez sur la fiche et non pas sur le cordon.
- La platine n'est pas déconnectée de la source d'alimentation secteur tant qu'elle reste branchée sur la prise secteur, même si elle a été mise hors tension.
- La plaque signalétique indiquant la tension de fonctionnement, la consommation ou autres paramètres se trouve à l'arrière de la platine.
Installation
- Installez la platine sur une surface de niveau.
- Évitez d'installer la platine près d'un appareil électrique (télévision, séche-cheveux ou lampe fluorescente) qui pourrait provoquer un bourdonnement ou des parasites.
- Ne pas placer la platine dans un endroit exposé à des vibrations, par exemple près d'enceintes ou d'une porte qui risque de claquer.
- Protégez la platine des rayons du soleil, des températures extrêmes et de la poussière ou humidité excessive.
Remballage
Ne pas jeter le carton ni les matériaux d'emballage. Ils offrent une protection idéale pour le transport de la platine.
Pour toute question ou tout problème au sujet de cet appareil, non couverts dans ce manuel, veuillez consulter votre revendeur Sony le plus proche.
Merci d'avoir choisi cette platine tourne-disque stéreo Sony. Avant de la mettre en service, veuillez lire attentivement le mode d'emploi et le conserver pour toute référence future.
Convention
L'icône suivante est utilisée dans le mode d'emploi:
Elle indique des conseils et suggestions qui facilitent les opérations.
Préparatifs
Déballage 3
Assemblage de la platine tourne-disque 4
Raccordement de la platine tourne-disque 4
Fonctionnement
Lecture d'un disque 5
Informations complémentaires
Entretien 6
Guide de dépannage 7
Spécifications 7
Nomenclature (Dos)
Déballage
Vérifiez si tous les éléments suivants se trouvent dans l'emballage :
- Plateau (avec courroie) (1)
- Contre-plateau (1)
- Couvercle (avec charnières) (1) Adaptateur 45 tours (1)

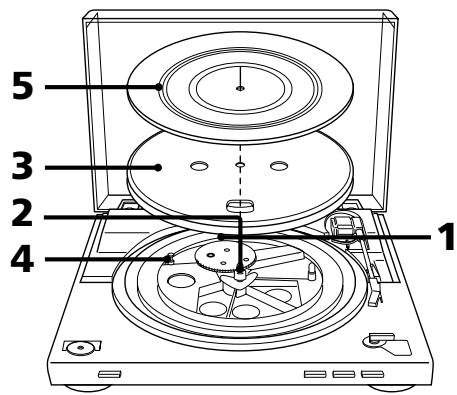

Assemblage de la platine tourne-disque
Réglez le commutateur EQ selon les prises de votre chaîne stéreo (amplificateur).
- Si votre chaîne stéreo (amplificateur) a des prises d'entrée PHONO (connexion aux prises d'entrée PHONO) → réglez-le sur OFF.
- Si votre chaîne stéreo (amplificateur) n'a pas de prises d'entrée PHONO (connexion aux prises d'entrée AUX, VIDEO, etc.) → réglez-le sur ON.
2 Déplacez les pièces métalliques à l'intérieur de la roue la plus grosse dans le sens de la flèche.
Si l'alimentation est fournie après l'assemblage ou le changement de place de la platine tourne-disque
La platine tourne-disque peut se mettre à tourner et la tête de lecture descendre sur le plateau bien que vous n'ayez pas appuyé sur START.
Si le cas se présente, appuyez sur STOP pour remettre le bras de lecture sur le repose-bras.
3 Posez avec précaution le plateau sur l'axe. 4 À l'aide du ruban, faites passer la courroie derrière la poulie de moteur. Quand la courroie est en place, n'oubliez pas de retirer le ruban.
5 Posez le contre-plateau sur le plateau.

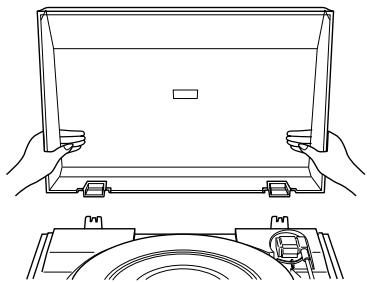

Installation du couvercle
Insérez les charnières sur le couvercle dans les gonds à l’arrête de la platine.
Raccordement de la platine tourne-disque
Les cordons à fiches cinch sont fixés à l'arête de la platine.
1 Raccordez le cordon avec la fiche blanche à la prise blanche (L) et le cordon avec la fiche rouge à la fiche rouge (R). Veillez à insérer les fiches à fond dans les prises. Si elles ne sont pas insérées à fond, du bruit pourrait se produire.
Il est nécessaire de régler le commutateur EQ en fonction des prises raccordées. Pour les détails, voir l'étape 1 de "Assemblage de la platine tourne-disque".
Raccordement au secteur
Raccordez le cordon secteur à une prise murale lorsque toutes les connexions sont terminées.
Remarque
Installez cette chaîne en veillant à ce que le cordon d'alimentation puisse être immédiatement débranché de la prise secteur en cas de problème.

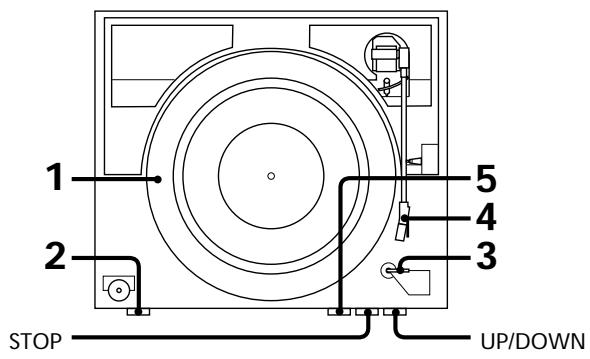

Lecture d'un disque

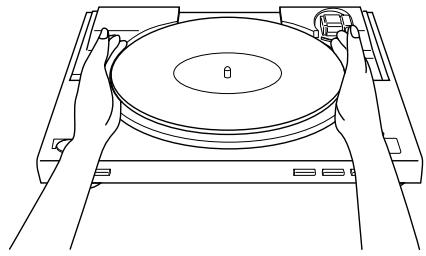

1 Posez un disque sur le plateau.
Remarque
Ne poser qu'un seul disque à la fois sur le plateau. Si vous posez plusieurs disques les uns sur les autres, le saphir ne touchera pas correctement les sillons et la reproduction du son ne sera pas bonne.
2 Appuyez sur la touche de sélection de la vitesse pour sélectionner la vitesse. 3 Réglez le sélecteur SIZE SELECTOR sur 17 ou 30. 4 Tournez le cache qui protège le saphir pour l'ouvrir et fermez le couvercle. 5 Appuyez sur START. Le plateau se met à tourner. 6 Ajustez le volume sur l'amplificateur.
Pour arrêter la lecture
Appuyez sur STOP.
Pour interrompre la lecture
Appuyez sur la touche UP/DOWN pour relever le bras du disque.
Pour écouter une autre partie du disque
1 Appuyez sur la touche UP/DOWN. 2 Amenez le bras de lecture à la position souhaitée. 3 Appuyez sur la touche UP/DOWN.
Le bras descend sur le disque.
Pour écouter un 45 tours
Posez l'adaptateur 45 tours fourni sur l'axe.
Quand vous avez terminé, rangez l'adaptateur à l'emplacement réservé.
Nettoyage du saphir et des disques
Pour éviter une usure prématurée du saphir et des disques, nettoyez-les avant la lecture.
Pour nettoyer le saphir, brossez-le de l'arrière vers l'avant avec une petite brosse spéciale saphirs de bonne qualité. Ne nettoyez pas le saphir avec les doigts. Si vous utilisez un liquide de nettoyage spécial, n'imprégnez pas trop le saphir de liquide.
Pour nettoyer les disques, essuyez-les bien avec un liquide spécial disques de bonne qualité.
Nettoyage du coffret et du couvercle
Nettoyez régulièrement le coffret et le couvercle avec un chiffon doux et sec. Pour enlever les tâches rebelles, utilisez un chiffon imbibé d'une solution détergente neutre. Ne jamais utiliser de solvants, tels que de l'alcool, de la benzine ou du diluant, qui pourrait abimer la finition.
Remplacement du saphir
La durée de vie d'un saphir est de 500 heures environ. Pour obtenir le meilleur son possible et éviter d'endommager vos disques, il est conseillé de respecter cette limite.
Pour le remplacement du saphir, adressez-vous à votre revendeur Sony.
Pour remplacer le saphir
1 Mettez l'amplificateur hors tension. 2 Protégez le saphir avec le cache de saphir.
3 Saisissez le bloc saphir et sortez-le de la cartouche.
4 Insérez le nouveau saphir dans la douille de la cartouche.
Guide de dépannage
Avant de passer en revue la liste suivante, vérifie que :
- Le cordon d'alimentation est correctement branché.
- Les cordons des enceintes sont correctement branchés.
Si un problème persiste après les vérifications suivantes, consultez votre revendeur Sony.
La tête de lecture glisse, patine ou n'avance pas.
La platine n'est pas installée de niveau. Installez-la de niveau. Le disque est sale ou rayé. Nettoyez le disque avec un kit de nettoyage en vente dans le commerce ou changez de disque.
Son de mauvaise qualité, bruit excessif, son intermittent, etc.
Le saphir est sale ou usé. Enlevez la poussière sur le saphir avec une petite rose douce, ou remplacez le saphir usé (voir page 6). De la poussière ou saleté s'est accumulée sur le disque. Nettoyez le disque avec un liquide de nettoyage de bonne qualité, spécial disques.
Bourdonnement ou hurlement de basse fréquence*.
La platine est installée trop près des enceintes. Éloignez les enceintes de la platine.
Le tempo n'est pas correct.
Vous n'avez pas besoin de la vitesse correspondant au disque. (Sélectionnez "33" pour les disques 33^1 / _3 tours et "45" pour les 45 tours.)
La courroie est abimée.
Remplacez-la. Pour les détails, veuillez contacter votre revendeur Sony.
Le plateau ne tourne pas.
Assurez-vous que le cordon d'alimentation est bien inséré dans la prise murale.
La courroie s'est rompue.
Remplacez la courroie. Pour les détails, veuillez contacter votre revendeur Sony.
Le son est trop faible ou déformé.
La platine n'est pas raccordée aux entrées PHONO de l'amplificateur (voir page 4).
- Ce phénomène est appelé “rétroaction acoustique” et il se produit quand des vibrations provenant des enceintes sont transmises par l'air ou des objets solides (étagère, coffret, sol, etc.) à la platine où elles sont captées par le saphir, amplifiées et reproduites à nouveau par les enceintes.
Moteur et plateau
Système d'entraînement Courroie
Moteur Moteur CC
Plateau 295 mm de diamètre, alliage d'aluminium moulé
Vitesses 2 vitesses, 3313 tpm, 45 tpm Plurage et scintilllement Inférieur à 0,25% (WRMS)
Rapport signal sur bruit Supérieur à 50 dB (DIN-B)
Bras de lecture
Type Bras droit à équilibre dynamique avec réglage doux de l'amortissement
Longueur effective du bras
195 mm
Généralité
Alimentation électrique Modèle pour les États-Unis et le
Canada: secteur 120V 60Hz
Modèle pour les pays européens: secteur 230 V, 50/60 Hz
Consommation 2 W
Dimensions Env. 420x100x342mm (l / h / p)
Poids Env. 2,7kg
Accessoires fournis
Adaptateur 45 tours (1)
Plateau avec courroie (1)
Contre-plateau (1)
Couvercle (1)
La conception et les spécifications peuvent être modifiées sans préavis.

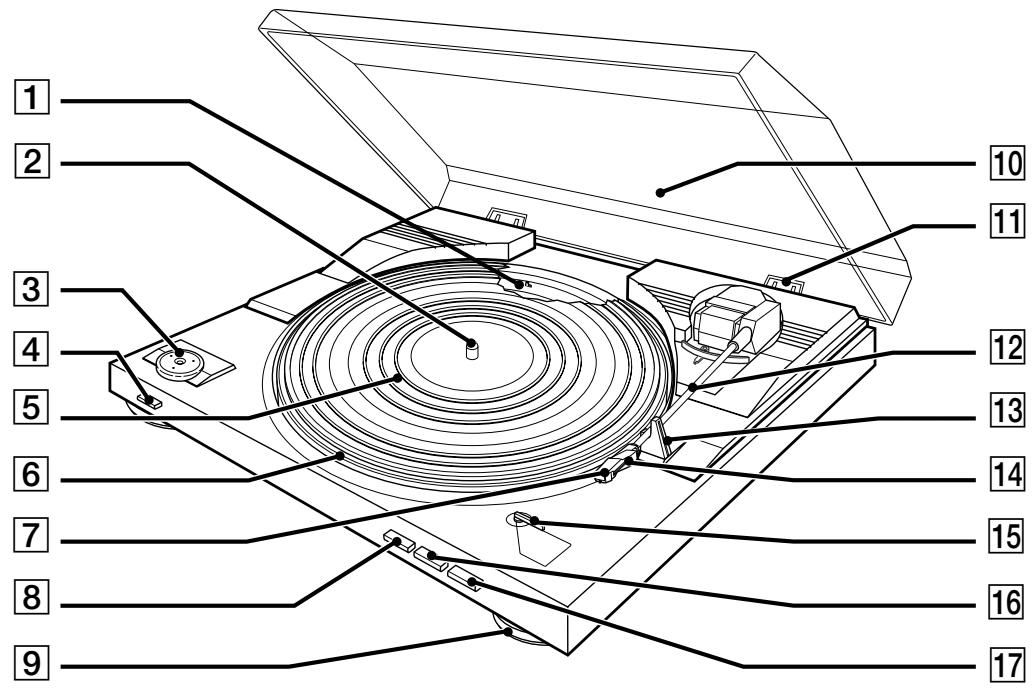

Nomenclature
1 Commutateur d'égaliseur (EQ) 2 Axe 3 Adaptateur 45 tours 4 Suggesteur de vitesse 5 Contre-plateau 6 Plateau 7 Cartouche et tête de lecture 8 Touche de marche (START) 9 Pied isolant
10 Couvercle 11 Charnière 12 Bras de lecture 13 Repose-bras 14 Onglet 15 Suggesteur de disque SIZE SELECTOR 16 Touche STOP 17 Touche UP/DOWN
