MODE D'EMPLOI BPU4000 SONY

Configuration du système ....5

Nomenclature.... 10

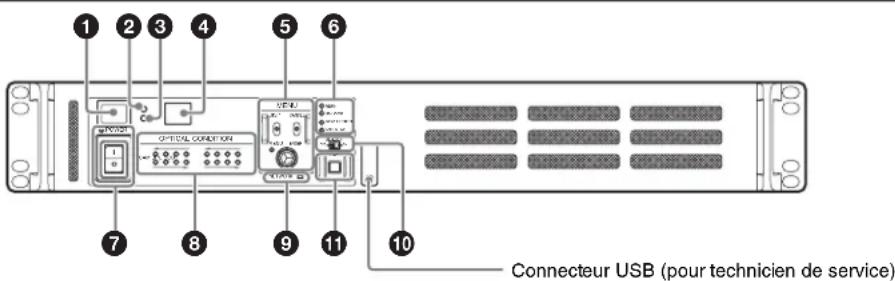

Panneau avant ....10

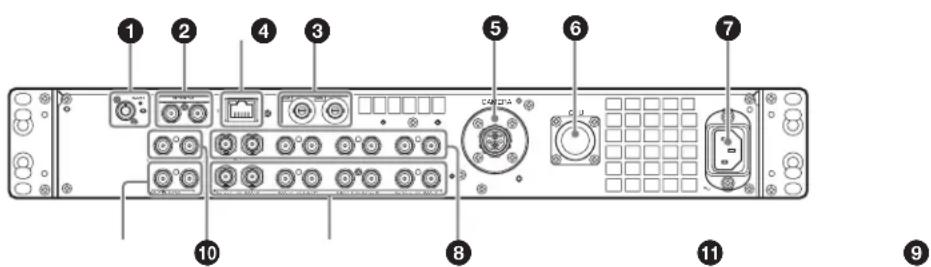

Panneau arrière ....11

Connexion et configuration.... 13

Connexion de système 4K ....13

Connexion de mode d'extension 14

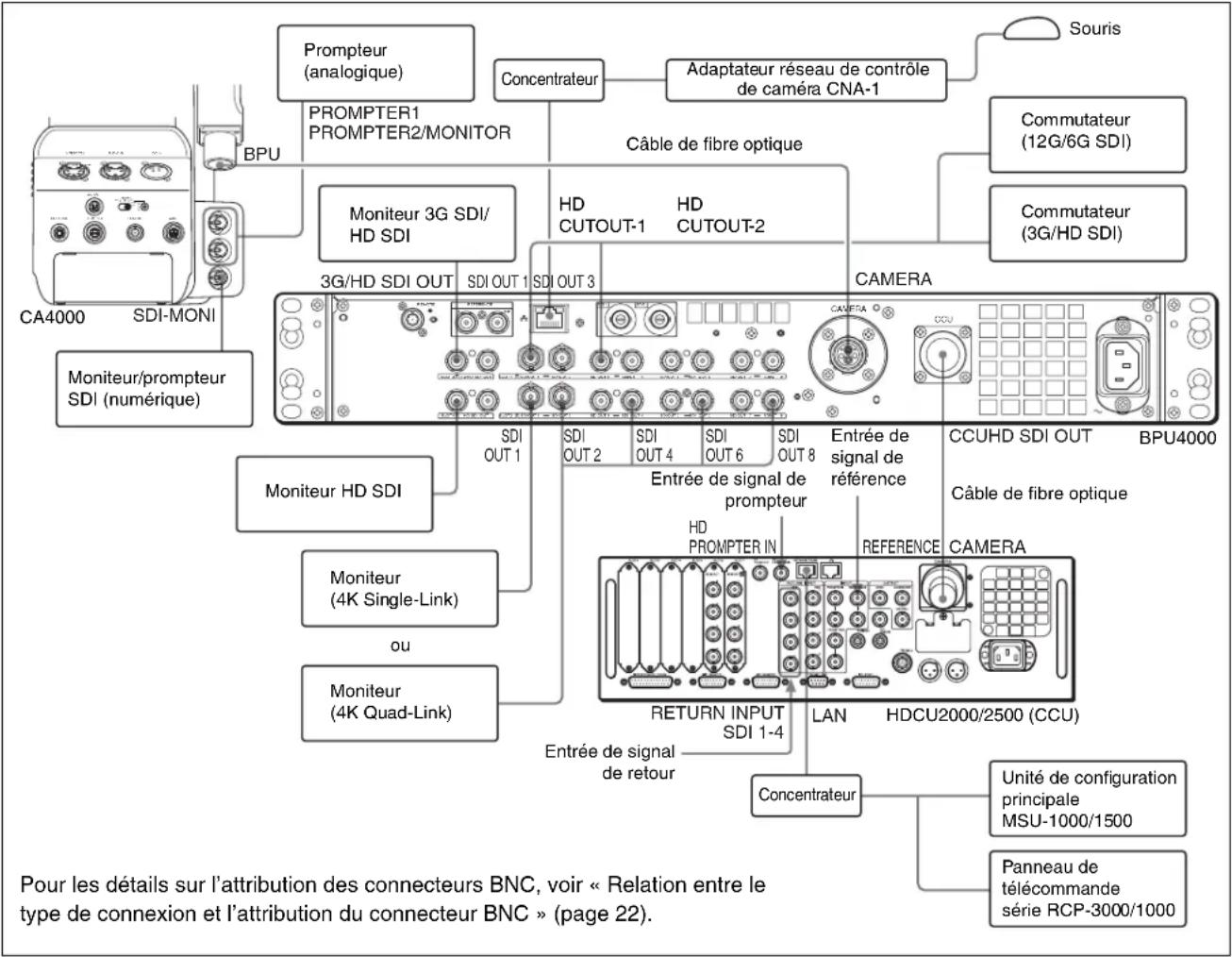

Système vidéo HD CUTOUT 15

Système vidéo HFR 17

Système vidéo HDR ....20

Relation entre le type de connexion et l'attribution du connecteur BNC ....22

Les fonctions Paint en HDR MODE et BT.2020 COLOR MODE ....26

Affichage d'état.... 31

Affichage de l'écran d'état ....31

Ecran d'affichage d'état 31

Réglages de menu.... 32

Modification des réglages à l'aide du menu ....32

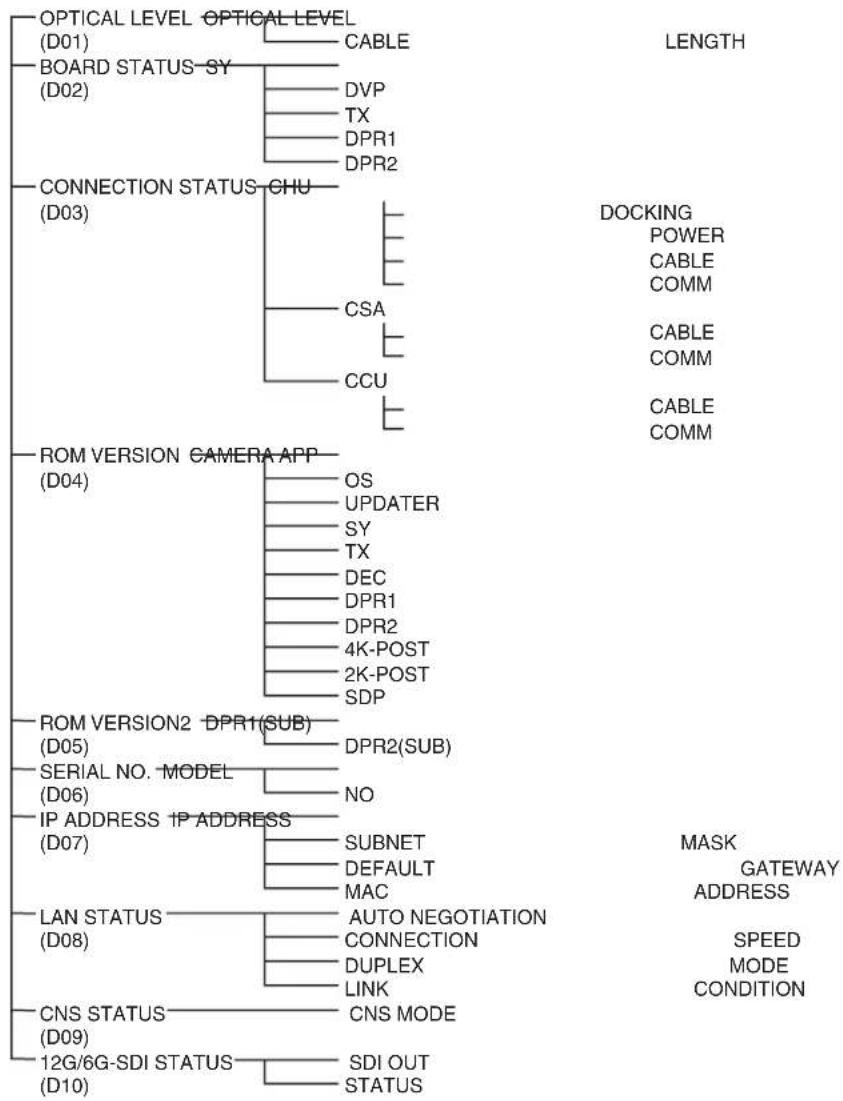

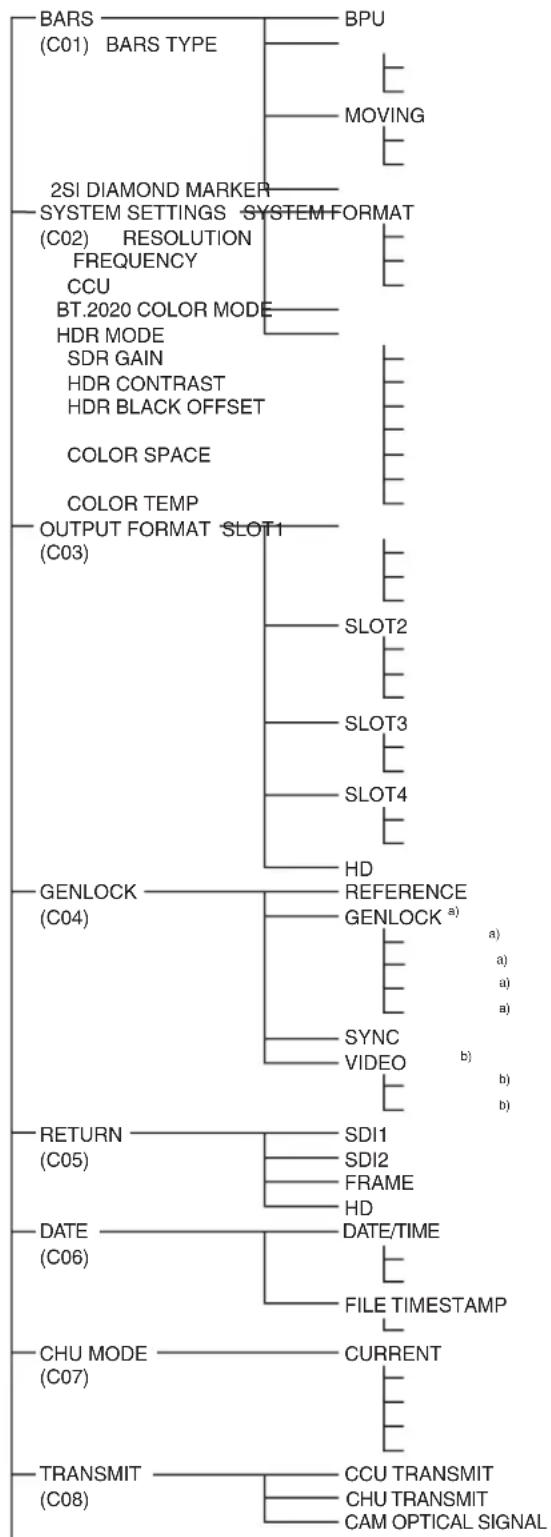

Arborescence des menus ....34

Liste de menus ....36

Annexes.... 46

Précautions 46

Messages d'erreur 46

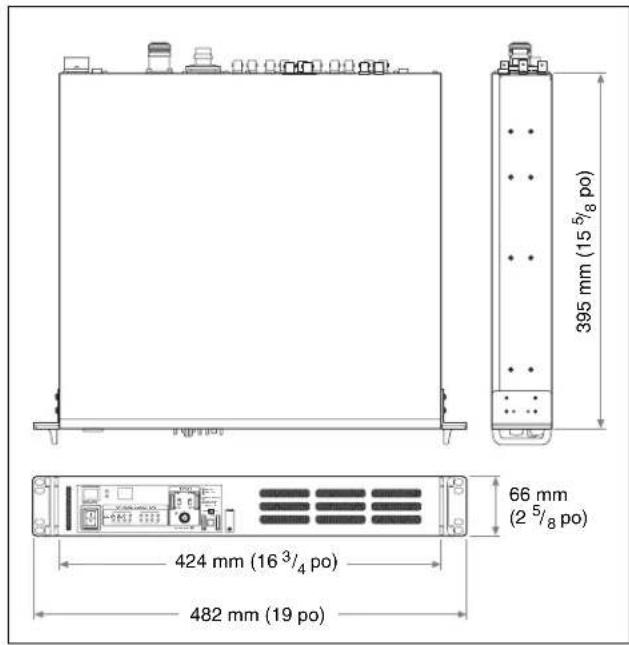

Caractéristiques techniques 47

Aperçu

L'unité de processeur de bande de base BPU4000 se raccorde à un adaptateur système pour caméra CA4000, monté sur un caméscope à enregistrement sur carte mémoire PMW-F55 ^1) , sur une caméra de cinéma numérique F65 ^2) , sur une caméra couleur HDC4300 ^3) , ou une caméra polyvalente HDC-P43 ^4) via un câble de fibre optique. Il traite les signaux vidéo de la caméra et fournit une interface avec des périphériques externes.

Vous pouvez aussi vous raccorder à une unité de contrôle caméra HDCU2000 ou HDCU1000 ^5) (appelée ici « CCU ») pour former un système de caméras multiples vidéo 4K, fournissant l'alimentation à la caméra et transférant plusieurs signaux (Intercom, voyant de signalisation, prompteur, audio, etc.).

1) Nécessite la version de logiciel 2.10 ou ultérieure du logiciel de la PMW-F55.
2) Nécessite l'adaptateur pour F65 SKC-4065.
3) Nécessite la version de logiciel 3.00 ou ultérieure du logiciel de la BPU4000.
4) Nécessite la version de logiciel 3.30 ou ultérieure du logiciel de la BPU4000. Le raccordement à une HDC-P43 requiert également un adaptateur d'extension de CCU HKCU-SM100 et un câble de fibre monomode.
5) Si vous utilisez une unité de série HDCU1000, veuillez contacter votre représentant Sony.

Fonctions

Remarque

Pour faire fonctionner le système de caméra, vérifiez d'abord que la version du logiciel et la version ROM de cet appareil, du PMW-F55, de la F65, de l'adaptateur pour F65, du CA4000, du HDC4300 et de la HDC-P43 prennent cette fonction en charge.

Support de système double 4K et HD

Équipée de fonctions de traitement de signal vidéo 4K et d'un convertisseur abaisseur pour la conversion en format HD. Elle peut accepter un système de caméra 4K et un système de caméra HD en même temps lorsqu'elle est utilisée en combinaison avec une CCU.

Elle peut aussi être utilisée comme module d'extension de caméra lorsqu'elle n'est pas raccordée à une CCU.

Plusieurs fonctions HFR (fréquence d'image élevée)

L'unité prend en charge une large gamme de sorties de signal vidéo HFR, parmi lesquelles HD 2×/3×/4×/6×/8× et 4K 2×. Les formats pouvant être utilisés dépendent des dispositifs raccordés.

L'appareil possède une fonction intégrée pour générer une vidéo à vitesse normale depuis une vidéo HFR, ce qui lui permet d'émettre des vidéos HFR et des vidéos à vitesse normale de manière simultanée. La vidéo à vitesse normale peut être utilisée dans un système de caméra HD conventionnel ou similaire en connectant une CCU.

Boîtier fin

Comporte des circuits de traitement de signal à haute performance dans un boîtier fin de 1,5U équipé de double connecteurs de sortie de signal 4K à 2 systèmes, de double connecteurs de sortie de signal HD à 2 systèmes, d'un set de connecteurs à fibre optique et des connecteurs d'interface sur le panneau arrière.

Entrée/sortie de vidéo

Sorties

• 12G/6G-SDI : 2 systèmes (1 sortie/système), 2 connecteurs pour chaque sortie
• 3G/HD-SDI : 2 systèmes (4 sorties/système), 2 connecteurs pour chaque sortie
  • 3G/HD-SDI : 1 système (2 sorties)
  • HD-SDI : 1 système (2 sorties)

Entrées

• Signal de référence (analogique), 1 système ^1)
• Signal de retour 3G/HD-SDI, 2 systèmes ^1)
  1) Disponible uniquement lorsqu'elle est utilisée comme unité d'extension de caméra.

Remarque

La sortie 12G-SDI et la sortie 6G-SDI sont prises en charge par les produits avec numéros de série de 15001 à 29999, 35001 ou ultérieurs, et les produits ayant subi une mise à niveau de matériel ou de logiciel.

Pour plus de détails sur la mise à niveau, contactez votre représentant Sony.

Signal de synchronisation externe

Lorsqu'une CCU est raccordée, le fonctionnement est synchronisé avec une CCU et un signal sync externe n'est pas requis.

Lorsqu'elle n'est pas raccordée à une CCU (ex. lorsqu'elle est utilisée avec une unité d'extension de caméra), l'opération peut être synchronisée à un signal sync (sync à trois niveaux HD ou signal de référence black burst SD) à partir d'un dispositif externe.

Processeur parallèle intégré 4K/HD

Équipée d'un processeur de signal 4K intégré et d'un processeur de signal HD (abaissé à partir de signal 4K). Les processeurs fonctionnent indépendamment en parallèle, vous permettant d'optimiser les fonctions, telles que le traitement de détail pour les systèmes 4K et HD.

Transmission numérique optique

Transmission de signal numérique par câble de fibre optique unique (deux fibres optiques monomodes, deux lignes d'alimentation, deux lignes de contrôle) raccordant l'appareil et un adaptateur de caméra pour des transferts à haute capacité.

L'unité et une CCU sont aussi raccordés avec un câble de fibre optique unique.

Lorsqu'elle est utilisée en combinaison avec une HDCU2000, les signaux de données peuvent être transférés à des distances allant jusqu'à 2 000 m (6 560 pi.) (longueur du câble de caméra), lorsqu'elle est raccordée à un PMW-F55. Lorsqu'elle est utilisée en combinaison avec une HDCU2500, la distance maximale est de 1 000 m (3 280 pi.). (La distance maximale d'alimentation varie en fonction de la configuration du système périphérique de caméra et du type de câble de fibre optique.)

Prise de vue HDR (Plage dynamique élevée)

Prend en charge deux modes de prise de vue HDR, en plus de la prise de vue normale SDR (Plage dynamique standard). En mode « Live HDR », la vidéo HDR et la vidéo SDR sont émises en même temps. Les fonctions de peinture sont activées pour la vidéo HDR et la vidéo SDR, ce qui vous permet de créer des images séparément.

En mode « CINEMA », les données vidéo sont émises pour un enregistrement qui peut intégrer l'avantage de la plage dynamique de la caméra. Les données présentant diverses caractéristiques vidéo peuvent être émises, selon la caméra à connecter.

Remarque

Activé uniquement lorsqu'une caméra qui prend en charge une sortie 4K est connectée.

Gamme de couleurs étendue

La sortie de signaux 4K avec espace colorimétrique proche de BT.2020 est prise en charge.

Remarque

Activé uniquement lorsqu'une caméra qui prend en charge une sortie 4K est connectée.

Accessoires en option

Des fonctionnalités supplémentaires peuvent être ajoutées en incorporant les accessoires en option suivants.

Pour les détails sur l'installation des accessoires en option, veuillez contacter votre représentant Sony.

Logiciel HD CUTOUT SZC-2001/SZC-2001M/SZC-2001W

Extrait une portion de l'image 4K sélectionnée par l'opérateur sous forme d'image HD.

Logiciel HFR SZC-4002/SZC-4002M/SZC-4002W

Transfère la vidéo HFR (fréquence d'image élevée) et effectue le traitement de signal pour les formats suivants. Notez que lorsqu'une HDC4300 ou une HDC-P43 est raccordée, HD 59.94P (2×)/50P (2×) et HD 59.94P (3×)/50P (3×) sont pris en charge sans avoir à installer le logiciel SZC-4002/4002M/4002W.

Oui : pris en charge, Non : non pris en charge

Format pris en charge Dispositif raccordé
	PMW-F55 F65 HDC4300,
			HDC-P43
HD 59.94P (4x)/50P (4x) Oui Non Oui
HD 59.94P (6x)/50P (6x) Oui Non Oui
HD 59.94P (8x)/50P (8x) Non Non Oui
4K 59.94P (2x)/50P (2x) Non Oui Oui

La sortie entrelacée est également prise en charge en format HD HFR 1080.

Remarques

• Le SZC-2001M/4002M peut être utilisé pendant 30 jours.
• Le SZC-2001W/4002W peut être utilisé pendant 7 jours.

Configuration du système

Remarque

La production de certains des périphériques et dispositifs associés illustrés dans les figures a peut-être cessé. Pour obtenir des conseils sur le choix des dispositifs, veuillez contacter votre représentant Sony.

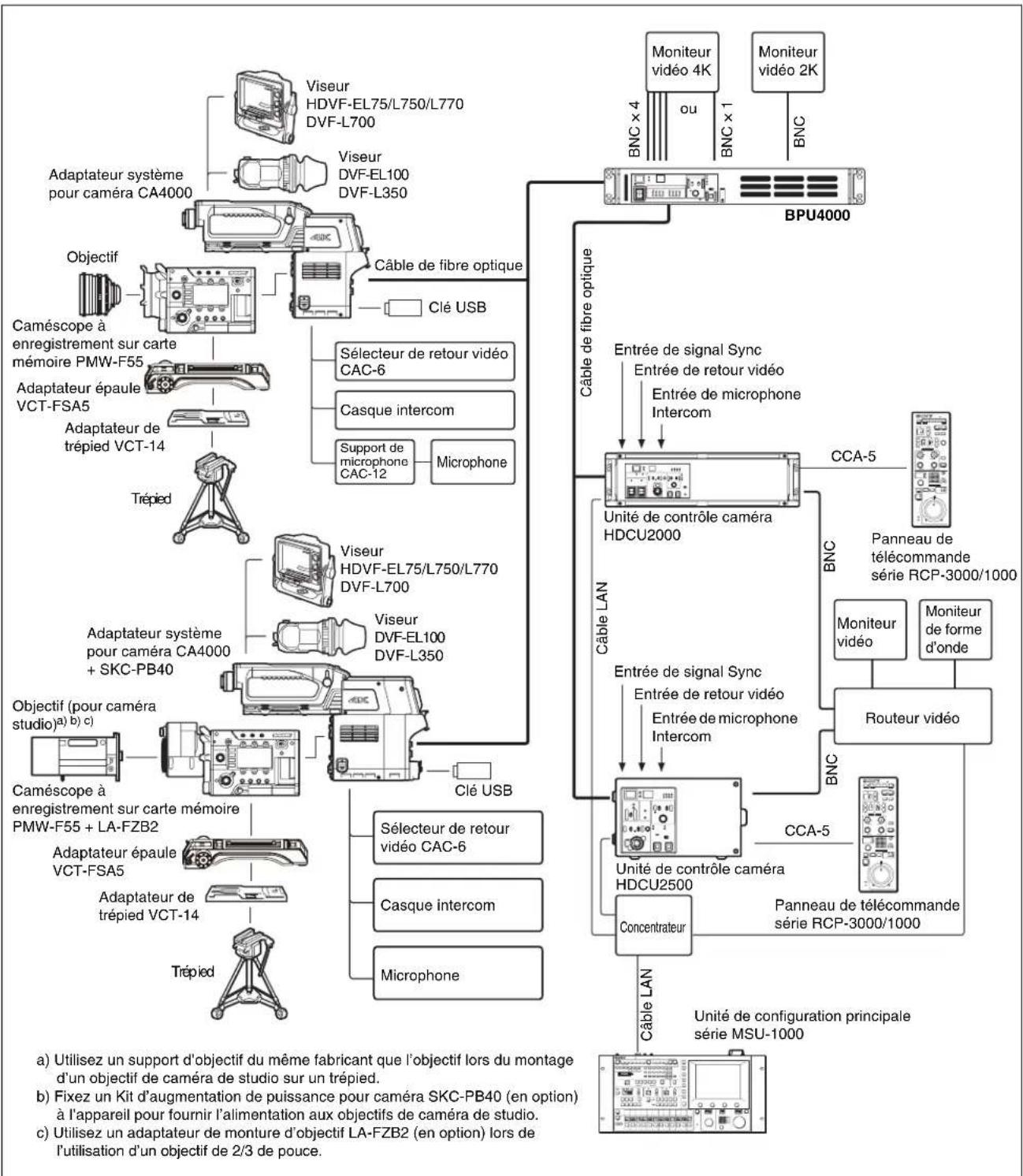

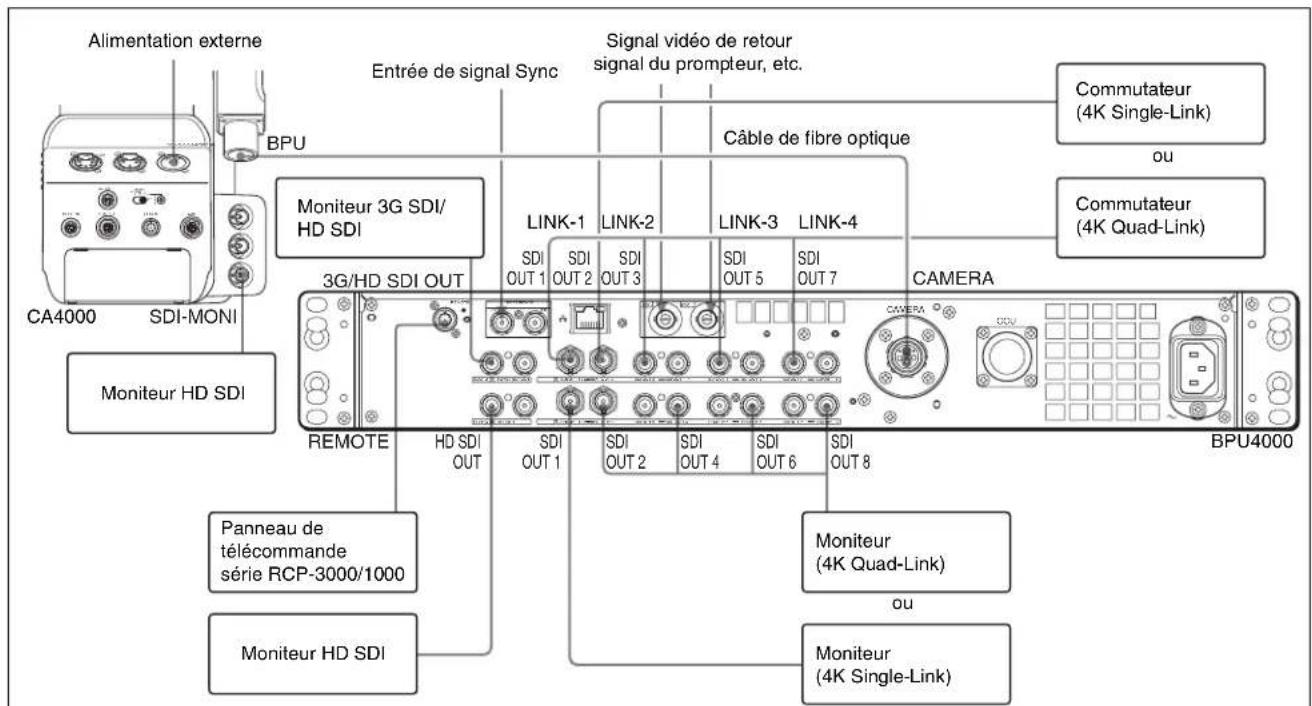

Exemple de connexion du PMW-F55

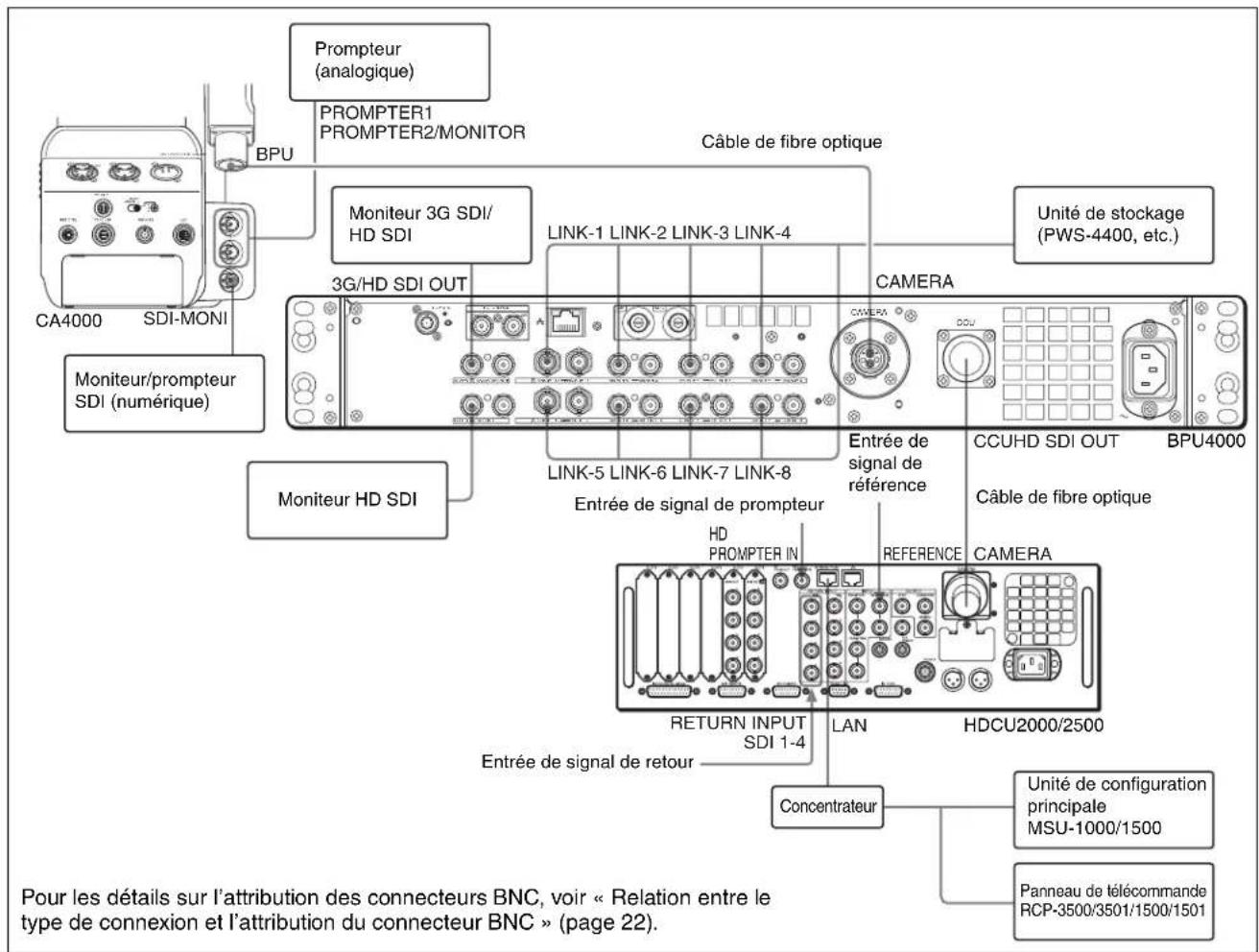

Exemple de connexion du PMW-F55 et de l'HDCU2000/2500 pour le fonctionnement comme caméra de système.
    BM["a) Utilisez un support d'objectif du même fabricant que l'objectif lors du montage d'un objectif de caméra de studio sur un trépied."]
    BN["b) Fixez un Kit d'augmentation de puissance pour caméra SKC-PB40 (en option) à l'appareil pour fournir l'alimentation aux objectifs de caméra de studio."]
        BO["c) Utilisez un adaptateur de monture d'objectif LA-FZB2 (en option) lors de l'utilisation d'un objectif de 2/3 de pouce."]

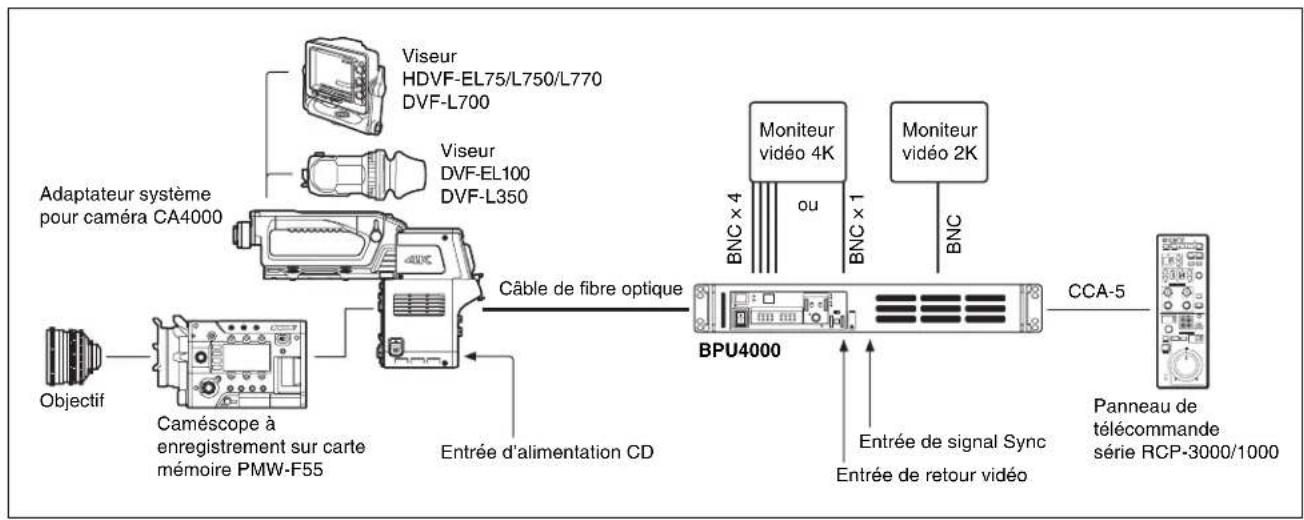

Exemples de connexion de mode d'extension

Exemple de connexion sans HDCU2000/2500 pour le fonctionnement comme unité d'extension de caméra.


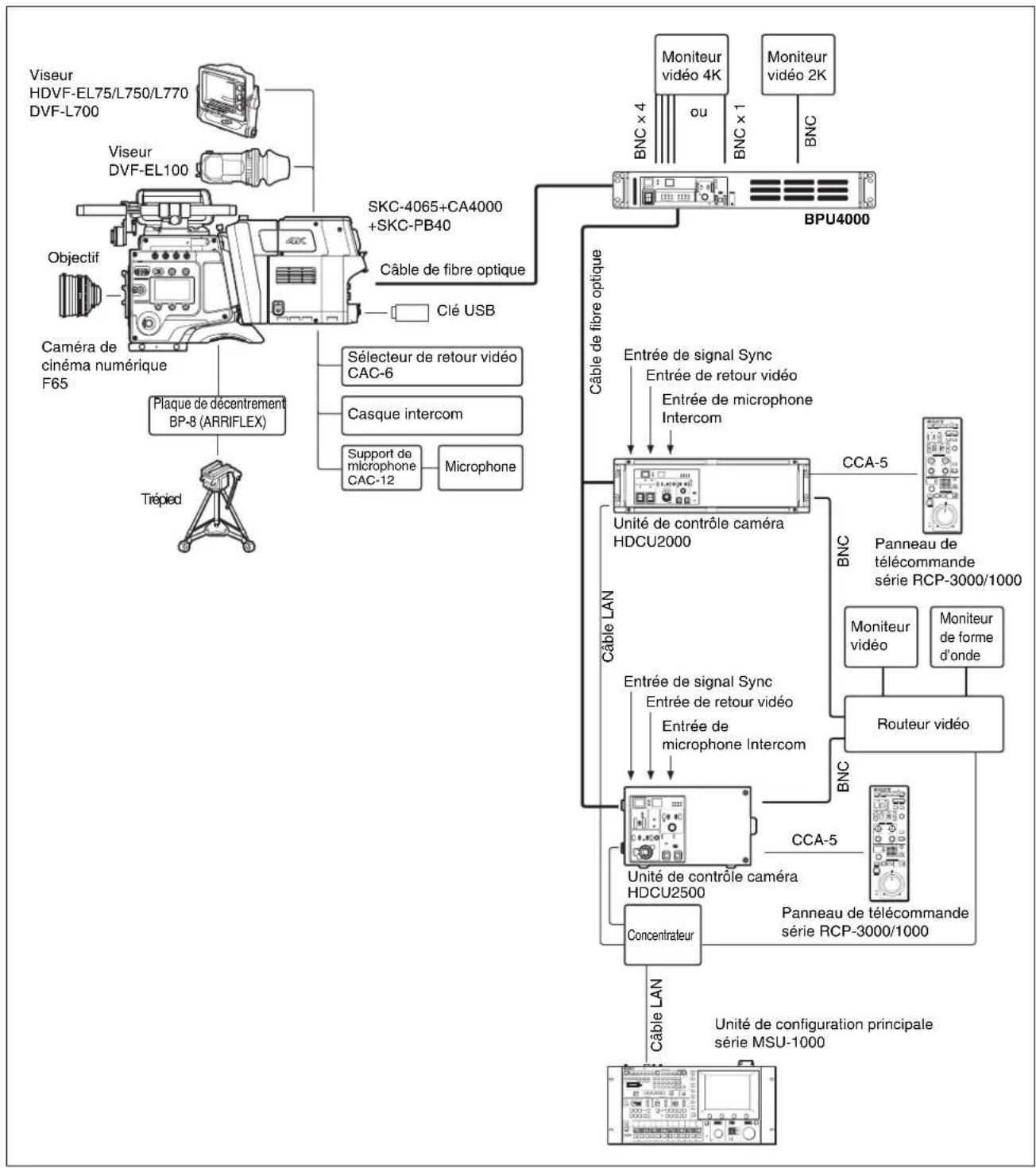

Exemple de connexion de la F65

Exemple de connexion pour le fonctionnement avec une F65 comme caméra de système.


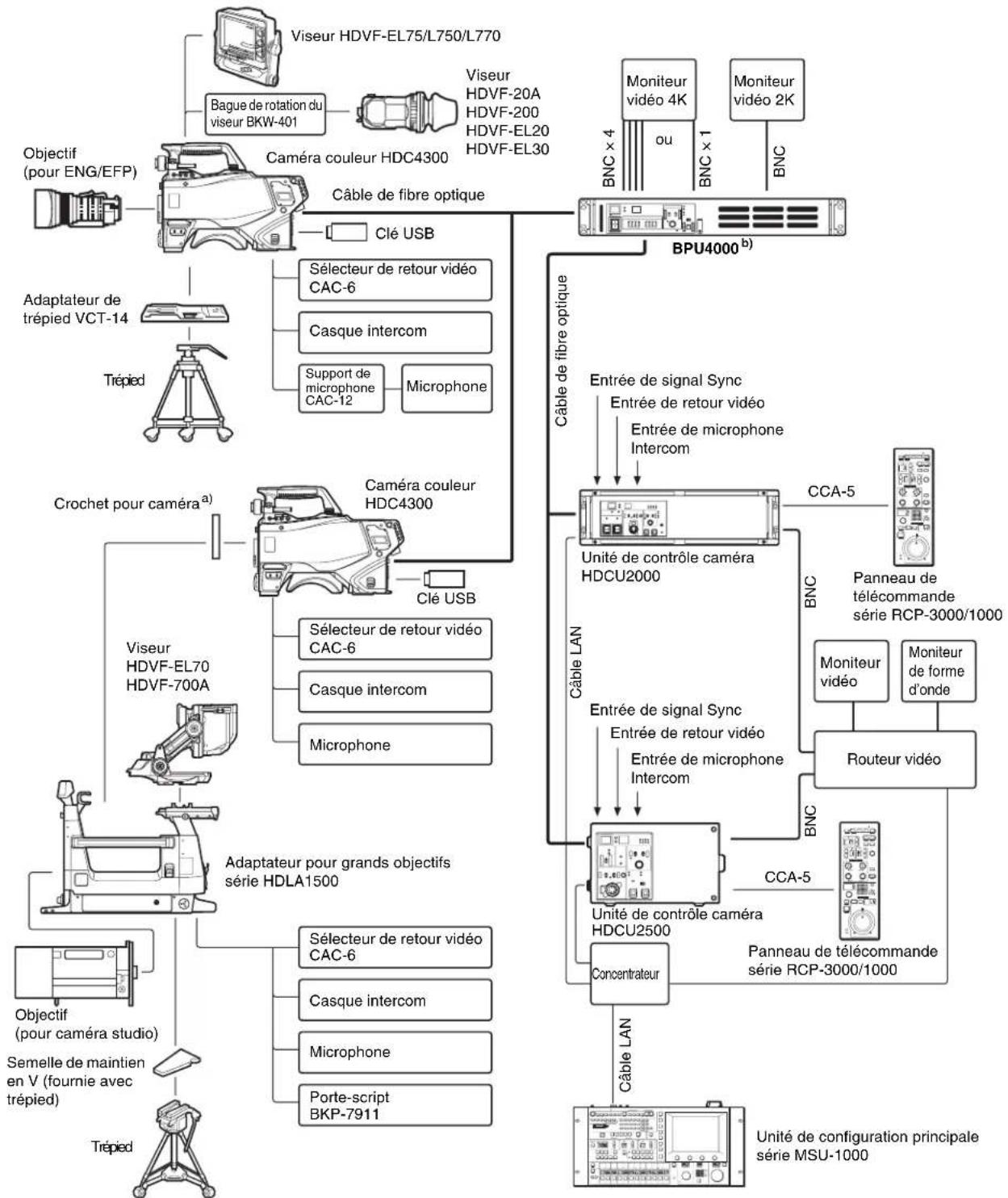


a) Fourni avec la série HDLA1500 (N° de pièce : A-1128-405-A)
b) L'installation du logiciel SZC-4002/4002M/4002W en option est requise pour étendre la prise de vue HFR (fréquence d'image élevée) à 4x/6x/8x.

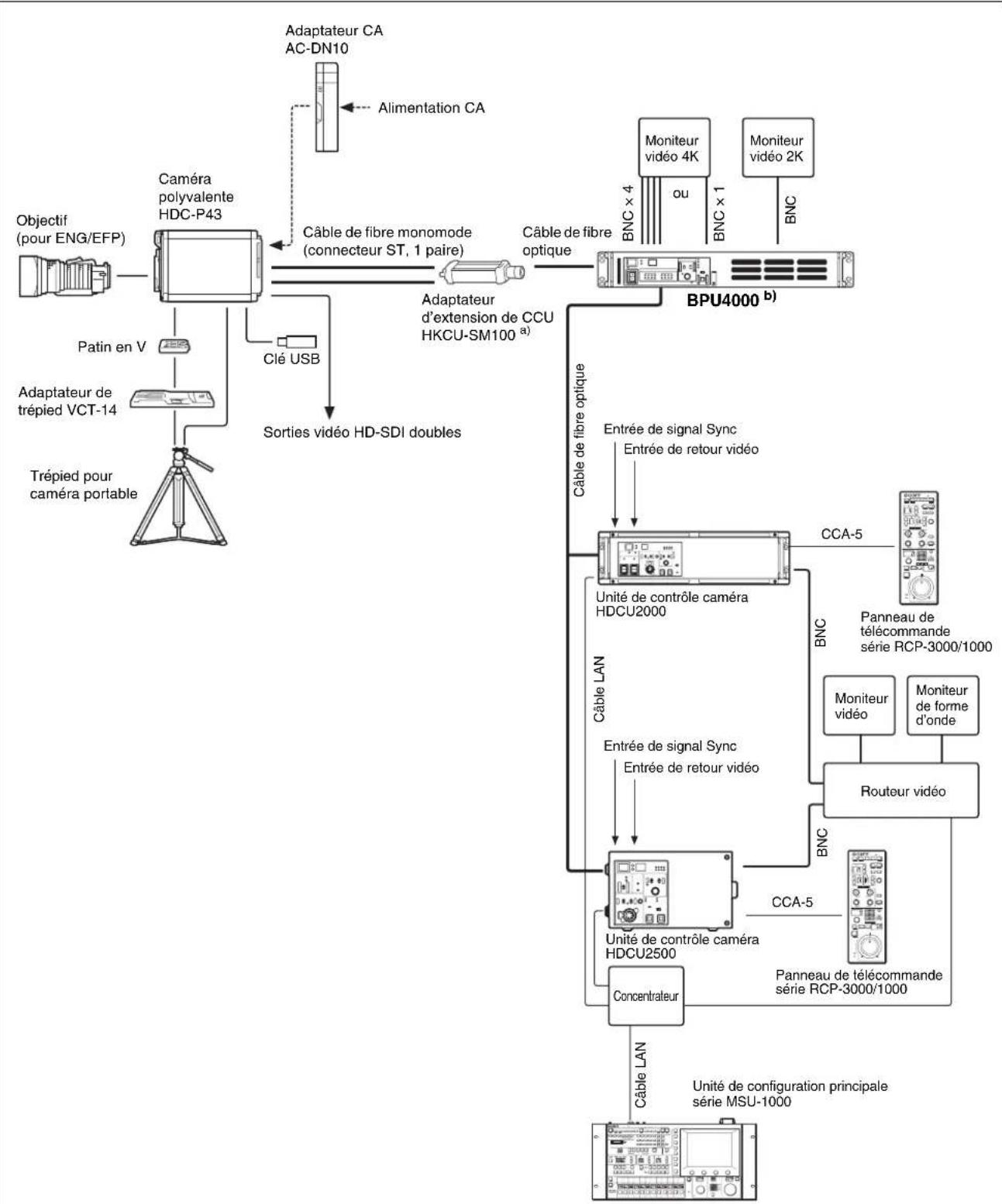

Exemple de raccordement de la HDC-P43

a) La distance de transmission avec un câble de fibre monomode (connecteur ST) et un câble de fibre optique est d'environ 5 km (max.). b) L'option logicielle HFR SZC-4002/4002M/4002W doit être installée pour une imagerie HFR (haute fréquence d'images) à des vitesses 4x/6x/8x.

Nomenclature

Panneau avant

①Voyant de signalisation rouge

S'allume lorsqu'un signal du voyant rouge est reçu. Lorsque vous appuyez sur la touche CALL de la caméra vidéo, de l'unité de configuration principale MSU-1000 ou du panneau de télécommande série RCP-3000/1000, le voyant s'éteint s'il est allumé et s'allume s'il est éteint.

Une plaque numérotée fournie peut être fixée (voir diagramme suivant).

②Voyant de signalisation jaune

S'allume lorsqu'un signal du voyant jaune est reçu.

③Voyant de signalisation vert

S'allume lorsqu'un signal du voyant vert est reçu.

4 Affichage de numéro de la CCU

Affiche le numéro de la caméra spécifié dans le menu de la CCU, pour la connexion système.

Aucun numéro ne s'affiche lorsque cet appareil est utilisé comme unité d'extension.

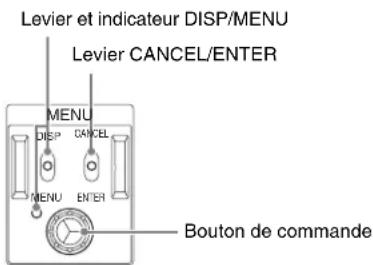

⑤Bloc de contrôle MENU

Levier et indicateur DISP/MENU

Levier et indicateur DISP/MENU : Utilisé pour afficher l'état et le menu. L'indicateur s'allume lorsque le menu s'affiche.

Levier CANCEL/ENTER : Utilisé pour annuler/saisir les réglages lorsque le menu est affiché.

Bouton de commande (encodeur rotatif) : Utilisé pour commuter les pages lorsque l'écran d'état est affiché. Utilisé pour déplacer le curseur dans la page et pour modifier le réglage de l'élément sélectionné lorsque le menu est affiché. Le fait d'appuyer sur le bouton de commande a la même fonction que le fait de régler le levier CANCEL/ENTER sur ENTER.

⑥Indicateurs d'affichage d'état

REF IN (vert) : Indique la présence d'un signal d'entrée de référence.

UNLOCK (rouge) : Indique que le fonctionnement n'est pas synchronisé avec le signal d'entrée de référence. Lorsque l'appareil est raccordé à une CCU, REF IN et UNLOCK indiquent le statut de verrouillage de la CCU.

COM ERROR (rouge) : Indique une erreur de communication avec la caméra vidéo, la CCU ou un dispositif de commande externe (tel que le panneau de télécommande série RCP-3000/1000).

FAN STOP (rouge) : Indique que le ventilateur interne s'est arrêté.

⑦ Commutateur et indicateur POWER

Permet d'allumer et d'éteindre l'alimentation de l'appareil, de la caméra vidéo, du panneau de télécommande série

RCP-3000/1000 ou tout autre dispositif raccordé au connecteur REMOTE. Commutez sur « I » pour la mise sous tension et sur « O » pour la mise hors tension.

L'indicateur s'allume lorsque l'appareil est sous tension.

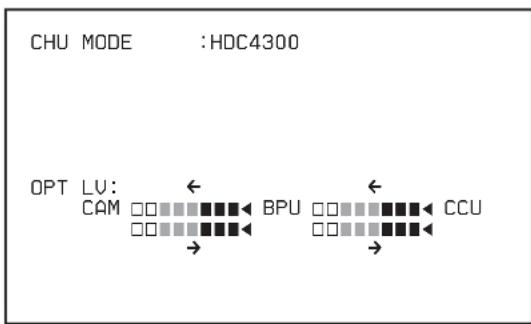

8Indicateurs de condition de signal optique

Affiche la condition de niveau de signal optique du lien de communication, entre la caméra vidéo, la CCU et l'appareil.

CAM←BPU : Niveau de signal de l'appareil vers la caméra vidéo

CAM→BPU : Niveau de signal de la caméra vidéo vers l'appareil

BPU←CCU : Niveau de signal de la CCU vers l'appareil

BPU→CCU : Niveau de signal de l'appareil vers la CCU

Indique l'état du signal de réception en fonction des indicateurs suivants.

Deux indicateurs verts (droite) : La condition du signal de réception est très bonne.

Un indicateur vert (2e à partir de la droite) : La condition du signal de réception est OK.

Un indicateur jaune (2e à partir de la gauche) : Le niveau du signal de réception est faible.

Un indicateur rouge (gauche) : Le niveau du signal de réception est mauvais.

⑨Indicateur NETWORK

Affiche l'état de connexion du système de réseau.

Allumé : Indique qu'un dispositif de commande externe (Unité de configuration principale MSU-1000 ou le panneau de télécommande série RCP-3000/1000) est raccordé lorsque le réglage CNS MODE dans est réglé sur BRIDGE.

Clignotant : Indique qu'un dispositif de commande externe (Unité de configuration principale MSU-1000 ou le panneau de télécommande série RCP-3000/1000) n'est

pas correctement raccordé lorsque le réglage CNS MODE dans est réglé sur BRIDGE.

Éteint : Indique que le câble LAN n'est pas raccordé ou que les paramètres de connexion du système de réseau n'ont pas été réglés lorsque le réglage CNS MODE dans est réglé sur BRIDGE.

L'indicateur est toujours éteint lorsque CNS MODE est réglé sur LEGACY.

Pour en savoir plus, reportez-vous à « » (page 44).

⑩Commutateur de verrouillage de menu

Verrouille le bloc de commande de menu sur le panneau avant.

⑪ Touches attribuables

Vous pouvez attribuer des fonctions à ces touches à partir du menu BPU.

Panneau arrière

①Connecteur REMOTE (type rond, 8 broches)

Permet le raccordement à un panneau de télécommande série RCP-3000/1000 ou une unité de configuration principale MSU-1000 à l'aide du câble de connexion CCA-5. Les signaux de télécommande sont transmis et reçus via ce connecteur. Ce connecteur fournit l'alimentation lorsqu'il est connecté à un panneau de télécommande série RCP-3000/1000.

Remarque

Lorsque l'appareil est raccordé à une CCU, ne raccordez rien à ce connecteur.

②Connecteurs REFERENCE IN/OUT (signal sync de référence)

- Connecteur IN (type BNC) (gauche)

Permet l'entrée d'un signal de synchronisation HD à trois niveaux externe ou d'un signal de synchronisation SD de référence (signal de référence black burst).

Ce type de signal de référence est détecté automatiquement et peut être vérifié dans le menu de configuration.

Remarque

Lorsque l'appareil est raccordé à une CCU, ne raccordez rien à ce connecteur.

- Connecteur OUT (type BNC) (droite)

Lorsqu'un signal de synchronisation de référence est entré par le connecteur IN ou si l'appareil est hors tension, le signal entré par le connecteur IN est émis tel quel (en boucle).

Autrement, ce connecteur émet un signal de synchronisation composite SD ou un signal HD à trois niveaux externe à partir du générateur de signal de synchronisation interne (signal HD à trois niveaux réglé par défaut au départ d'usine).

Disponible uniquement lorsqu'elle est utilisée comme unité d'extension de caméra.

③Connecteur (LAN) (RJ-45 8 broches)

Permet de raccorder un LAN. Se connecte à un concentrateur LAN (10BASE-T/100Base-TX) via un câble LAN (type protégé, catégorie 5 ou supérieure).

4 Connecteurs SDI1 et SDI2 (entrée de retour vidéo) (type BNC)

Permet de se raccorder à des entrées de signal de retour vidéo 3G/HD-SDI, indépendant à 2 systèmes. Cette sélection SDI1/SDI2 est effectuée avec le commutateur de retour sur la caméra vidéo. Le connecteur SDI2 se transforme en connecteur d'entrée du prompteur HD en activant HD PROMPTER sur la page du menu CONFIGURATION.

Disponible uniquement lorsqu'elle est utilisée comme unité d'extension de caméra.

⑤Connecteur CAMERA (connecteur de fibre optique)

Se raccorde à une caméra vidéo via un câble de fibre optique. Tous les signaux de caméra vidéo (alimentation, signaux de commande, signal vidéo, signal audio, etc.) peuvent être transmis et reçus via un câble de fibre optique unique.

⑥Connecteur (unité de contrôle caméra) CCU (connecteur de fibre optique)

Se raccorde à une unité de contrôle caméra via un câble de fibre optique. Tous les signaux de caméra vidéo (alimentation, signaux de commande, signal vidéo, signal audio, etc.) peuvent être transmis et reçus via un câble de fibre optique unique. Lors d'une connexion de mode d'extension, il peut également fournir l'alimentation à la caméra grâce au raccordement de l'adaptateur d'extension de caméra HDCE-200.

Remarque

Une erreur de communication peut se produite s'il y a de la poussière ou tout autre matériau sur la surface du connecteur du câble de fibre optique. Fixez toujours le cache du connecteur lorsque ce dernier n'est pas utilisé.

⑦ Connecteur ∼ AC IN (Alimentation CA)

Se raccorde à l'alimentation CA au moyen du cordon d'alimentation spécifié. Le cordon d'alimentation peut être fixé à l'appareil avec le support de fiche en option.

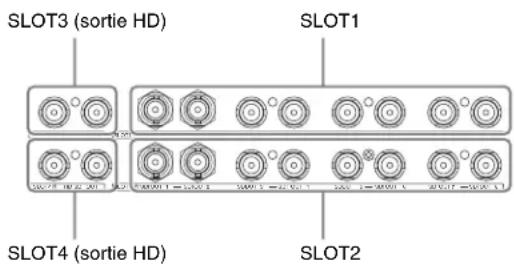

⑧Connecteurs SDI OUT 1 à 8 (SLOT1) (type BNC)

Permet d'émettre des signaux vidéo de la caméra vidéo en utilisant un format Multi-Link comprenant des signaux 3G-SDI et des signaux HD-SDI.

Les connecteurs SDI OUT 1 et SDI OUT 2 prennent également en charge les signaux 12G-SDI et les signaux 6G-SDI.

Pour les détails sur les attributions de signaux aux connecteurs de sortie, voir « Relation entre le type de connexion et l'attribution du connecteur BNC » (page 22).

Lors de l'utilisation de l'option HD CUTOUT, le signal de découpe extrait est émis à partir de ce connecteur.

⑨Connecteurs SDI OUT 1 à 8 (SLOT2) (type BNC)

Permet d'émettre des signaux vidéo de la caméra vidéo en utilisant un format Multi-Link comprenant des signaux 3G-SDI et des signaux HD-SDI.

Les connecteurs SDI OUT 1 et SDI OUT 2 prennent également en charge les signaux 12G-SDI et les signaux 6G-SDI.

Pour les détails sur les attributions de signaux aux connecteurs de sortie, voir « Relation entre le type de connexion et l'attribution du connecteur BNC » (page 22).

⑩Connecteur 3G/HD SDI OUT (SLOT3) (type BNC)

Permet d'émettre des signaux vidéo à 1 systèmes de la caméra vidéo comme signaux 3G-SDI ou signaux HD-SDI. Il peut également émettre des signaux avec des caractères texte et des marqueurs superposés.

Le même signal est émis depuis chaque connecteur regroupé par paire.

Connecteur HD SDI OUT (SLOT4) (type BNC)

Permet d'émettre des signaux vidéo à 1 système de la caméra vidéo comme signaux HD-SDI.

Il peut également émettre des signaux avec des caractères texte et des marqueurs superposés.

Le même signal est émis depuis chaque connecteur regroupé par paire.

Connexion et configuration

Connexion de système 4K

Un système de caméra de format 4K est formé par la connexion de l'unité à une caméra vidéo (F65 ^1 ou PMW-F55 ^2 avec un CA4000, HDC4300 ^3 ou HDC-P43 ^4 monté) et une unité de contrôle caméra HDCU2000/2500 (CCU) grâce à des câbles de fibres optiques.

1) Nécessite l'adaptateur pour F65 SKC-4065.
2) Nécessite la version de logiciel 2.10 ou ultérieure du logiciel de la PMW-F55.
3) Nécessite la version de logiciel 3.00 ou ultérieure du logiciel de la BPU4000.
4) Nécessite la version de logiciel 3.30 ou ultérieure du logiciel de la BPU4000. Nécessite également un adaptateur d'extension de CCU HKCU-SM100 et un câble de fibre monomode.

Les fonctions fournies par CCU (genlock, alimentation de la caméra vidéo et diverses fonctions d'interface) peuvent être utilisées telles quelles.

Les signaux HD convertis à partir du signal 4K peuvent être sortis du SLOT3, SLOT4 et la CCU.

Remarque

La sortie de signal 12G/6G-SDI est prise en charge uniquement depuis les connecteurs SDI OUT 1 et SDI OUT 2 de SLOT1 et SLOT2.

La sortie de signal 12G/6G-SDI est prise en charge par les produits avec numéros de série de 15001 à 29999, 35001 ou ultérieurs, et les produits ayant subi une mise à niveau de matériel ou de logiciel.

Pour en savoir plus, contactez votre représentant Sony.

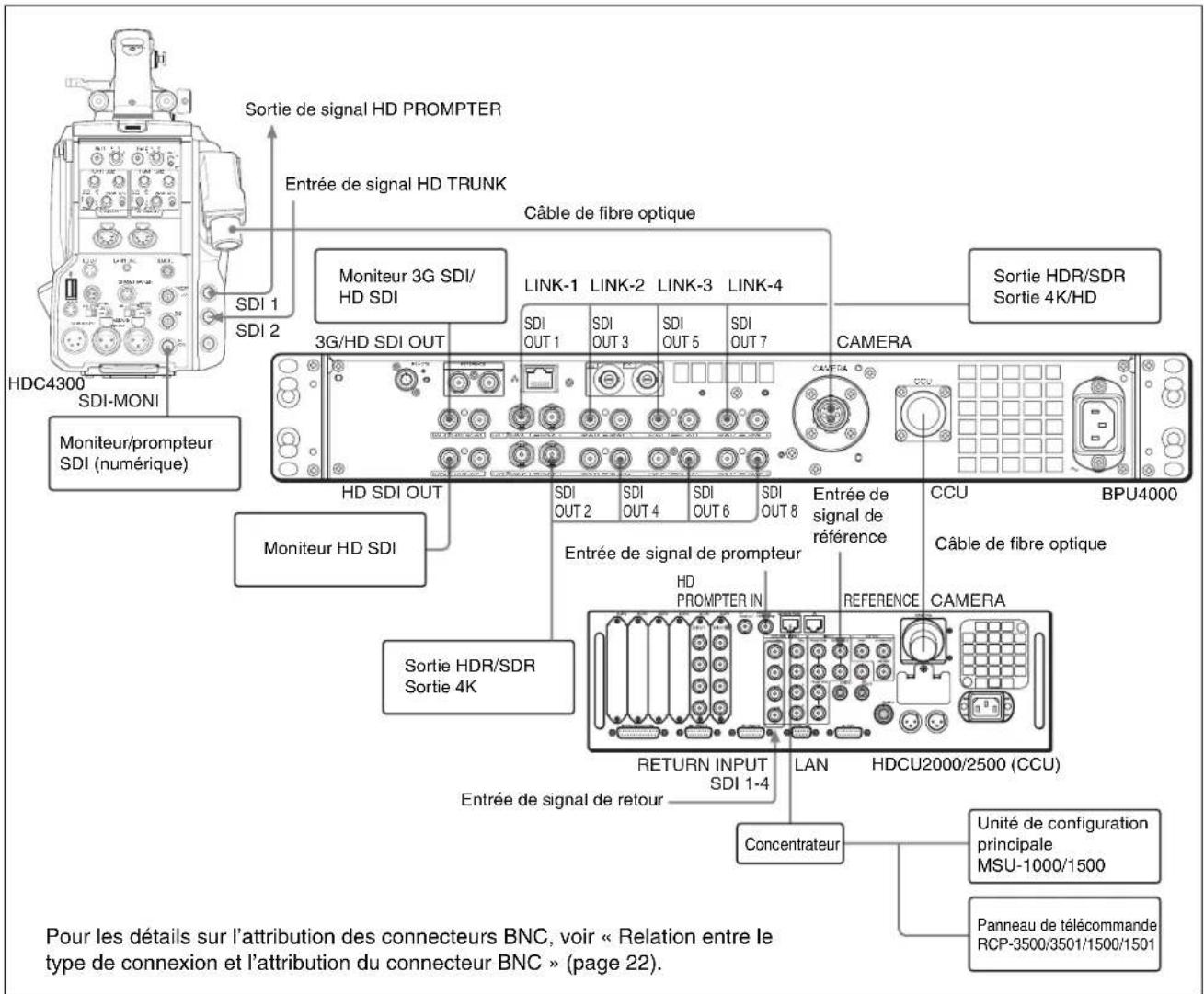

Exemple de connexion

Paramètres

Dispositif	Réglage	Menu/Page	Élément	Valeur réglée
BPU4000 Réglages de format d'image		CONFIGURATION/	SYSTEM FORMAT	RESOLUTION 4096×2160
				FREQUENCY Affiche la valeur réglée dans la CCU.
		Réglages de connecteur de sortie vidéo	CONFIGURATION/Peuvent être réglés avec le panneau de commande.	SLOT1 à SLOT4Format de sortie vidéo pour chaque fente
HDCU2000/2500	Réglages de format d'image	SYSTEM OPERATION/	FREQUENCY HD Fréquence d'image
			HD-SD DELAY	Frame (1F)
	Réglages de connecteur de sortie vidéo	SYSTEM OPERATION/Peuvent être réglés avec le panneau de commande.	SLOT1 à SLOT6	Format de sortie vidéo pour chaque fente
	Réglages de vitesse de transfert	CCU CONFIGURATION/	TRANSMIT AUTO, HIGH BIT RATE
CA4000	Réglages de connecteur de sortie de prompteur	MAINTENANCE/	SDI-MONI OUT	HD-PROMPT
		MAINTENANCE/	OUTPUT	PROMPTER2

Connexion de mode d'extension

L'unité peut être utilisée pour former un système d'extension de signal vidéo en la raccordant à une caméra vidéo (F65) ^2) ou PMW-F55 avec un CA4000, HDC4300 ou HDC-P43 ^3) monté) en utilisant des câbles de fibres optiques.

Le système peut être synchronisé car il utilise la fonction genlock externe.

Les systèmes Intercom et les systèmes de fonctionnement de caméras multiples ne sont pas pris en charge.

Une source d'alimentation externe ou une alimentation fournie par le connecteur CCU d'une HDCE-200 est également requise pour la caméra, puisqu'aucune alimentation n'est fournie depuis l'unité.

Les signaux HD convertis à partir de signaux 4K ou les signaux à vitesse normale générés par la vidéo HFR peuvent être sortis du SLOT3 et SLOT4.

1) Nécessite une source d'alimentation externe lorsque la F65 est utilisée dans une connexion d'extension.
2) Nécessite l'adaptateur pour F65 SKC-4065.
3) Nécessite la version de logiciel 3.30 ou ultérieure du logiciel de la BPU4000. Nécessite également un adaptateur d'extension de CCU HKCU-SM100 et un câble de fibre monomode.

Remarque

La sortie de signal 12G/6G-SDI est prise en charge uniquement depuis les connecteurs SDI OUT 1 et SDI OUT 2 de SLOT1 et SLOT2.

La sortie de signal 12G/6G-SDI est prise en charge par les produits avec numéros de série de 15001 à 29999, 35001 ou ultérieurs, et les produits ayant subi une mise à niveau de matériel ou de logiciel.

Pour en savoir plus, contactez votre représentant Sony.

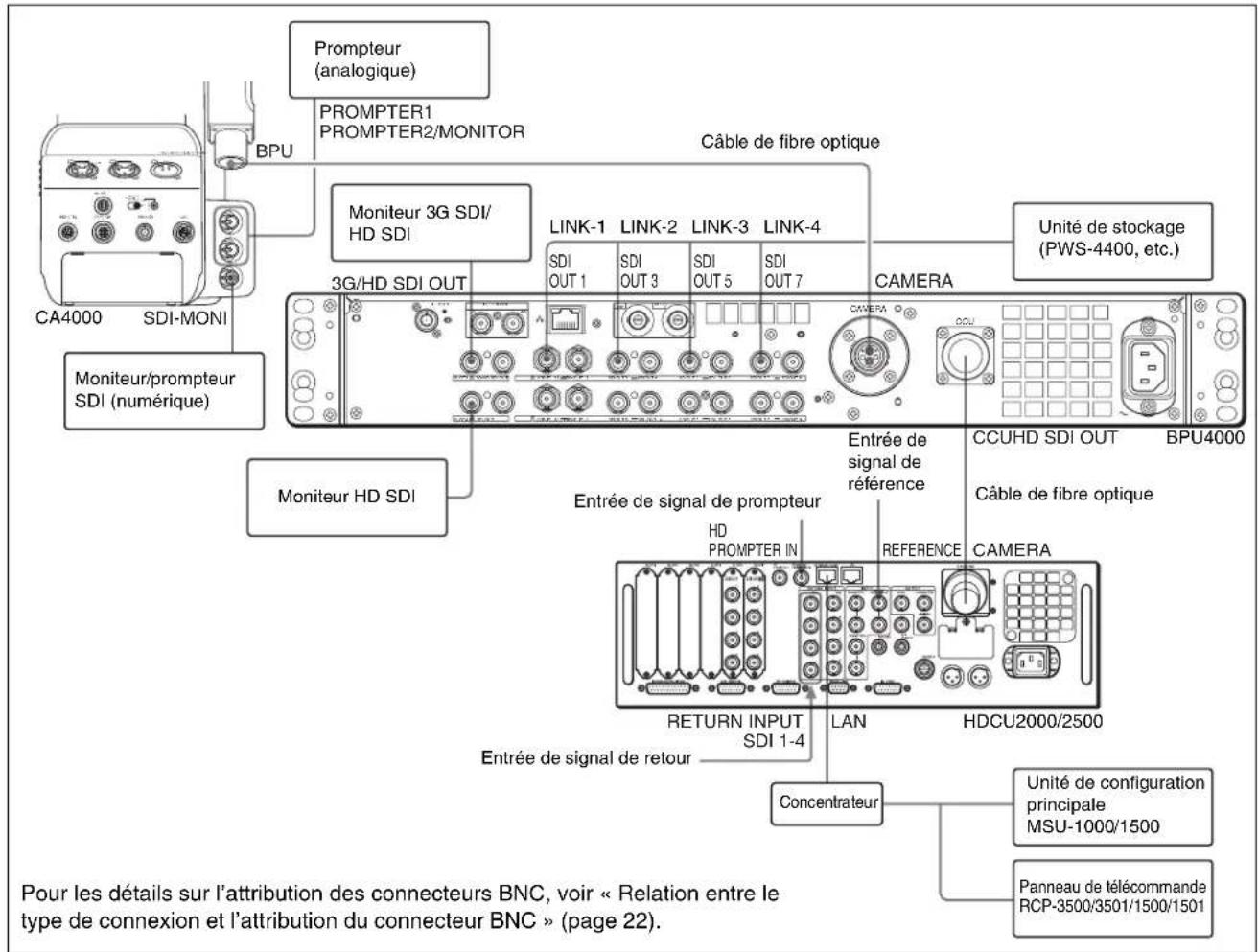

Exemple de connexion

Pour les détails sur l'attribution des connecteurs BNC, voir « Relation entre le type de connexion et l'attribution du connecteur BNC » (page 22).

Paramètres

Dispositif	Réglage	Menu/Page	Élément		Valeur réglée
BPU4000	Réglages de format d'image	CONFIGURATION/	SYSTEM FORMAT	RESOLUTION	4096×2160 (système 4K)1920×1080 (système HD HFR)
				FREQUENCY	Fréquence d'image
	Réglages de connecteur de sortie vidéo	CONFIGURATION/Peuvent être réglés avec le panneau de commande.	SLOT1 à SLOT4		Format de sortie vidéo pour chaque fente
CA4000	Réglages de connecteur de sortie de prompteur	MAINTENANCE/	SDI-MONI OUT		HD-PROMPT

Système vidéo HD CUTOUT

Un signal HD peut être extrait du signal 4K en installant le logiciel HD CUTOUT SZC-2001/2001M/2001W en option dans la BPU4000.

La région découpée peut être commandée avec la souris ou tout autre dispositif raccordé au contrôleur HD CUTOUT.

Pour les détails sur la configuration et le fonctionnement, consultez le Guide de l'utilisateur du SZC-2001/2001M/2001W.

Le signal de découpe HD est émis du SLOT1 et un signal 4K peut aussi être simultanément émis du SLOT2.

Les signaux HD convertis à partir du signal 4K peuvent être sortis du SLOT3, SLOT4 et la CCU.

De même, un fil de fer indiquant une région de découpe peut être affiché sur le signal du SLOT3, SLOT4.

La fonction HD CUTOUT passe à OFF lorsque la sortie vidéo HDR est activée.

Remarque

La sortie de signal 12G/6G-SDI est prise en charge uniquement depuis les connecteurs SDI OUT 1 et SDI OUT 2 de SLOT2.

La sortie de signal 12G/6G-SDI est prise en charge par les produits avec numéros de série de 15001 à 29999, 35001 ou

ultérieurs, et les produits ayant subi une mise à niveau de matériel ou de logiciel.

Pour en savoir plus, contactez votre représentant Sony.

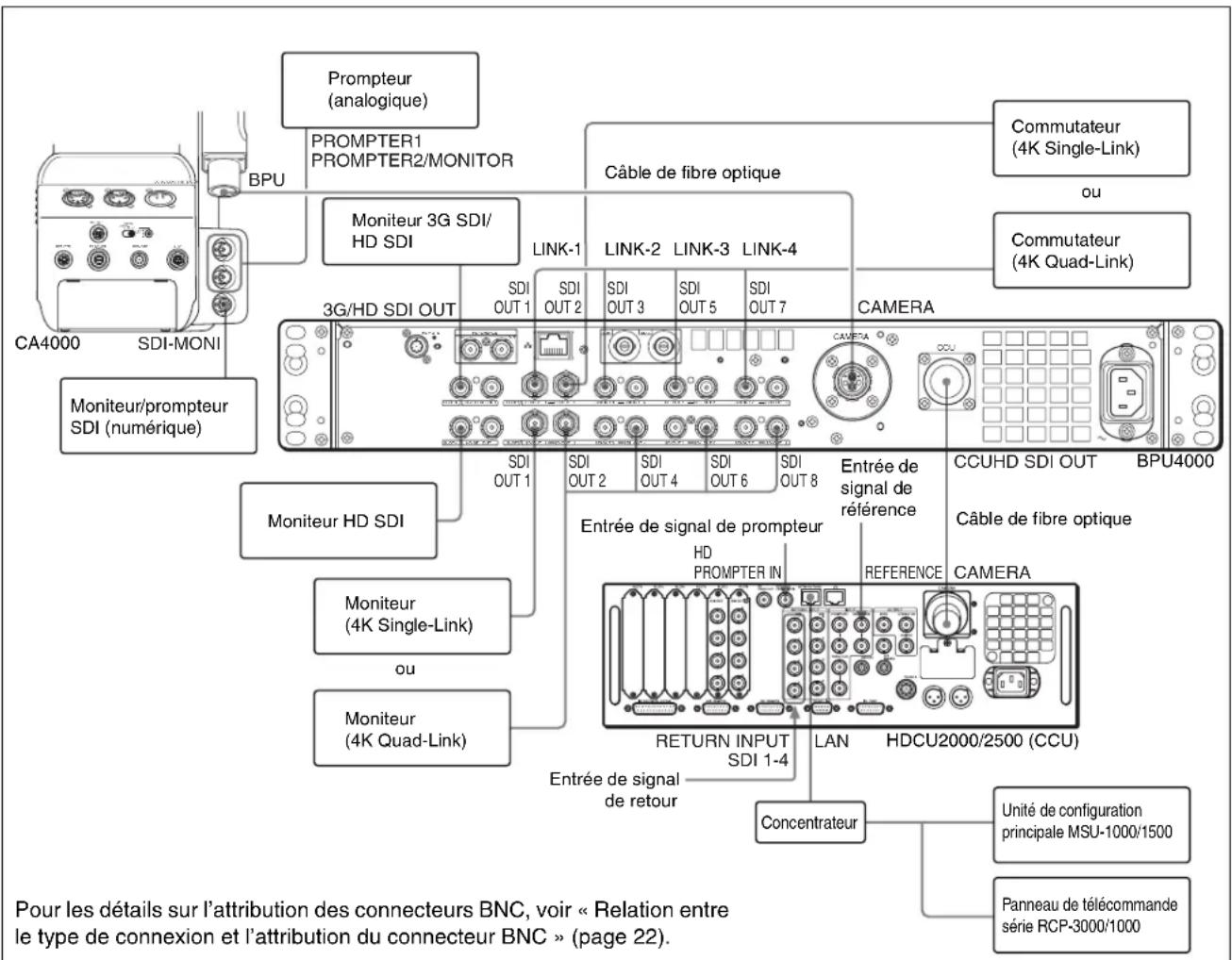

Exemple de connexion

Paramètres

Dispositif	Réglage	Menu/Page	Élément	Valeur réglée
BPU4000 Réglages de format d'image		CONFIGURATION/	SYSTEM FORMAT	RESOLUTION 4096×2160
				FREQUENCY Affiche la valeur réglée dans la CCU.
		Réglages de connecteur de sortie vidéo	CONFIGURATION/	SLOT1 à SLOT4
			Peuvent être réglés avec le panneau de commande.
		Réglages HD CUTOUT CONFIGURATION/	HD CUTOUT ON
HDCU2000/2500	Réglages de format d'image	SYSTEM OPERATION/<MULTI FORMAT>	FREQUENCY HD Fréquence d'image
			HD-SD DELAY	Frame (1F)

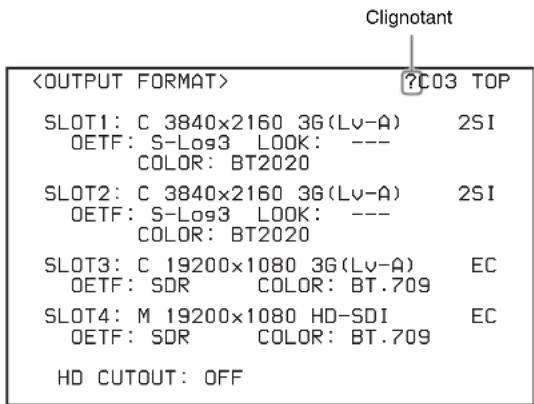

	Réglages de connecteur de sortie vidéo	SYSTEM OPERATION/<OUTPUT FORMAT>Peuvent être réglés avec le panneau de commande.	SLOT1 à SLOT6	Format de sortie vidéo pour chaque fente
	Réglages de vitesse de transfert	CCU CONFIGURATION/<PROMPT/TRUNK>	TRANSMIT AUTO, HIGH BIT RATE
CA4000 Réglages de connecteur de sortie de prompteur		MAINTENANCE/<SDI-OUT>	SDI-MONI OUT	HD-PROMPT
		MAINTENANCE/<PROMPTER2 OUT> OUTPUT PROMPTER2

Système vidéo HFR

La BPU4000 peut transférer une vidéo HFR et effectuer le traitement de signal pour les formats suivants en fonction de la caméra connectée.

Le logiciel HFR SZC-4002/4002M/4002W en option doit être installé pour prendre en charge les formats autres que HD 2x et 3x.

Oui : pris en charge, Non : non pris en charge

1) La sortie entrelacée est également prise en charge en format HD HFR 1080.

2) Sélectionnable uniquement lorsque le format est réglé sur 720P par l'unité de contrôle caméra (telle que la HDCU2000).

Un signal de fréquence d'image 1× peut être émis en même temps du SLOT3, SLOT4 et de la CCU.

Remarque

La fonction d'imagerie HFR dépend de la version du logiciel de la caméra connectée et de l'adaptateur de caméra. Vérifiez la compatibilité de chaque dispositif avant utilisation.

Exemple de connexion (HD 4×)

Exemple de connexion (4K HFR)

Paramètres

Dispositif	Réglage	Menu/Page	Élément		Valeur réglée
BPU4000 Réglages de format d'image		CONFIGURATION/	SYSTEM FORMAT	RESOLUTION 4096×2160 (4K HFR)
					1920×1080 (HD HFR)
				FREQUENCY	Fréquence d'image de CCU sélectionnable parmi 2 × 3 × 4 × 6 × 8 × (2x uniquement en mode 4K HFR)
		Réglages de connecteur de sortie vidéo	CONFIGURATION/Peuvent être réglés avec le panneau de commande.	SLOT1 à SLOT4		Format de sortie vidéo pour chaque fente
HDCU2000/2500	Réglages de format d'image	SYSTEM OPERATION/	FREQUENCY HD		fréquence d'image 1×
	Réglages de connecteur de sortie vidéo	SYSTEM OPERATION/Peuvent être réglés avec le panneau de commande.	SLOT1 à SLOT6		Format de sortie vidéo pour chaque fente
	Réglages de vitesse de transfert	CCU CONFIGURATION/	TRANSMIT		AUTO, HIGH BIT RATE
CA4000	Réglages de connecteur de sortie de prompteur	MAINTENANCE/	SDI-MONI OUT		HD-PROMPT
		MAINTENANCE/	OUTPUT		PROMPTER2

Système vidéo HDR

Lorsqu'un système de caméra de format 4K est sélectionné, la plage dynamique de la caméra peut être améliorée pour produire la sortie vidéo HDR de SLOT1 et SLOT2 en réglant HDR MODE sur Live HDR ou CINEMA.

Réglez HDR Look en même temps.

SLOT1 et SLOT2 peuvent être configurés séparément et peuvent émettre HDR/SDR ou 4K/HD. (SLOT2 ne prend pas en charge la sortie HD.)

La sortie HD de SLOT3, SLOT4 et le CCU est toujours vidéo SDR.

HDR Look

Le réglage HDR Look détermine l'apparence de base (performances visuelles, attractivité) de la vidéo HDR.

Il s'agit d'un réglage de base qui détermine comment l'image capturée par la caméra sera affichée à l'écran sous forme d'image HDR. Vous pouvez sélectionner l'un des trois réglages suivants.

Live : Caractéristiques basées sur l'apparence traditionnelle dérivée des images SDR actuelles. Une image intense avec un fort contraste et une densité de couleurs élevée. Une plage dynamique étendue avec une luminosité d'image substantielle, capturant les hautes lumières sans surexposition.

Mild : Basé sur le réglage Live mais avec une caractéristique d'image globalement plus douce.

Natural : Look HLG original. Densité de couleur calme et douce. Le réglage de la sensibilité réelle est réduit, mais avec un meilleur rapport S/B. Natural ne peut être sélectionné que lorsque le réglage OETF du signal de sortie est HLG.

Exemple de connexion

Paramètres

Dispositif	Réglage	Menu/Page	Élément	Valeur réglée
BPU4000	Transfert au mode HDR CONFIGURATION/		HDR MODE LIVE HDR (Prise de vue Live HDR, réglage SR Live)
			CINEMA (Sortie HDR pour l'enregistrement)
			HDR LOOK Live

Relation entre le type de connexion et l'attribution du connecteur BNC

Les noms des interfaces de sortie du Tableau 1 correspondent aux attributions du connecteur BNC du Tableau 2 (voir page 24). Vérifiez l'interface de sortie pour le format que vous

souhaitez utiliser dans le Tableau 1, puis vérifiez les attributions de signal aux connecteurs BNC dans le Tableau 2.

1) Lorsque la méthode de division est 2SI, la sortie est P (progressive). Lorsque la méthode de division est SQD, la sortie est PsF.
2) Le format 720P est émis uniquement lorsque le format de la CCU connectée est 720P.
Tableau 1 : relation entre le mode de fonctionnement/format de signal et l'interface de sortie
3) Un format de sortie Slot1/Slot2 de « 4K » correspond à 4096×2160 ou 3840×2160.

Mode de fonctionnement	Fréquence d'images	Slot1/Slot2 Slot3 Slot4
		Format de sortie Format			de sortie
4K 59.94 4K/59.94P	P	3)	Quad-Link-1 3G	1080/5	9.94P (3G), 1080/59.94i (1.5G), 720/59.94P (1.5G)2)	1080/59.94i (1.5G), 720/59.94P (1.5G)2)
		4K/59.94P3)	Single-Link 12G	4)
		1080/59.94P 3G
	50 4K/50P	3)	Quad-Link-1 3G	1080/5	OP (3G), 1080/50i (1.5G), 720/50P (1.5G)2)	1080/50P (3G), 720/50P (1.5G)2)
		4K/50P3)	Single-Link 12G	4)
		1080/50P		3G
	29.97 4K/29	97P 1)3)	Dual-Link-2	3G 108	0/29.97PsF (1.5G)	1080/29.97PsF (1.5G)
		4K/29.97PsF 1)3)
		4K/29.97P 1)3)	Quad-Link-1 1.5G
		4K/29.97PsF 1)3)
		4K/29.97P 3)	Single-Link 6G	4)
		1080/29.97PsF		1.5G
	25 4K/25P	1)3)	Dual-Link-2	3G 108	0/25PsF (1.5G)	1080/25PsF (1.5G)
		4K/25PsF 1)3)
		4K/25P 1)3)	Quad-Link-1 1.5G
		4K/25PsF 1)3)
		4K/25P 3)	Single-Link 6G	4)
		1080/25PsF		1.5G
	24 4K/24P	1)3)	Dual-Link-2	3G 108	0/24PsF (1.5G)	1080/24PsF (1.5G)
		4K/24PsF 1)3)
		4K/24P 1)3)	Quad-Link-1 1.5G
		4K/24PsF 1)3)
		4K/24P 3)	Single-Link 6G	4)
		1080/24PsF		1.5G
	23.98 4K/23	98P 1)3)	Dual-Link-2	3G 108	0/23.98PsF (1.5G)	1080/23.98PsF (1.5G)
		4K/23.98PsF 1)3)
		4K/23.98P 1)3)	Quad-Link-1 1.5G
		4K/23.98PsF 1)3)
		4K/23.98P 3)	Single-Link 6G	4)
		1080/23.98PsF		1.5G
HD	59.94	1080/59.94P	Single-Link	3G	1080/59.94P (3G), 1080/59.94i (1.5G), 720/59.94P (1.5G)2)	1080/59.94i (1.5G), 720/59.94P (1.5G)2)
		1080/59.94i		1.5G
		720/59.94P 2)
	50 1080/50P	Single-Link 3G 1080/50P		(3G), 10	80/50i (1.5G), 720/50P (1.5G)2)	1080/50i (1.5G), 720/50P (1.5G)2)
		1080/50i		1.5G
		720/50P 2)
	29.97 1080/29.97PsF Single Link 1.5G 1080/29.97PsF (1.5G)					1080/29.97PsF (1.5G)
	25	1080/25PsF	Single-Link	1.5G	1080/25PsF (1.5G)	1080/25PsF (1.5G)
	24	1080/24PsF	Single-Link	1.5G	1080/24PsF (1.5G)	1080/24PsF (1.5G)
	23.98	1080/23.98PsF	Single-Link	1.5G	1080/23.98PsF (1.5G)	1080/23.98PsF (1.5G)
Mode de fonctionnement	Fréquence d'images	Slot1/Slot2			Slot3	Slot4
		Format de sortie	Format de sortie Format de sortie
HD HFR 59.94 (8x)	1080/59.94P	(8x) Octa-Link 3G	1080/59.94P (3G)	1080/5	9.94i (1.5G),720/59.94P (1.5G) ^2)	1080/59.94i (1.5G),720/59.94P (1.5G) ^2)
		1080/59.94i (8x),720/59.94P (8x) ^2)		1.5G
			Quad-Link-2 3G
	50 (8x) 1080	/50P (8x) Octa-Link 3	G 1080/50P (3G)	1080/5	50i (1.5G),720/50P (1.5G) ^2)	1080/50i (1.5G),720/50P (1.5G) ^2)
		1080/50i (8x),720/50P (8x) ^2)		1.5G
			Quad-Link-2 3G
	59.94 (6x) 1080	/50P (6x) Hexa-Link 3	-Link 3G 1080/5	9.94P (3G), 1080/59.94i (1.5G),720/59.94P (1.5G) ^2)		1080/59.94i (1.5G),720/59.94P (1.5G) ^2)
		1080/59.94i (6x),720/59.94P (6x) ^2)		1.5G
			Triple-Link-2 3G
	50 (6x) 1080	/50P (6x) Hexa-Link 3	G 1080/50P (3G), 1080/59.94P (1.5G) ^2)	1080/59.94i (1.5G),720/50P (1.5G) ^2)		1080/50i (1.5G),720/50P (1.5G) ^2)
		1080/50i (6x),720/50P (6x) ^2)		1.5G
			Triple-Link-2 3G
	59.94 (4x) 1080	/50P (4x) Quad-Link-1	-Link-1 3G 1080/59.94P (3G), 1080/50i (1.5G),720/59.94P (1.5G) ^2)	1080/50i (1.5G),720/50P (1.5G) ^2)		1080/59.94i (1.5G),720/59.94P (1.5G) ^2)
		1080/59.94i (4x),720/59.94P (4x) ^2)		1.5G
			Dual-Link-2 3G
	50 (4x) 1080	/50P (4x) Quad-Link-1	3G 1080/50P (3G), 1080/50i (1.5G),720/50P (1.5G) ^2)	1080/50i (1.5G),720/50P (1.5G) ^2)		1080/50i (1.5G),720/50P (1.5G) ^2)
		1080/50i (4x),720/50P (4x) ^2)		1.5G
			Dual-Link-2 3G
	59.94 (3x) 1080	/50P (3x) Triple-Link-1	-Link-1 3G 1080/59.94P (3G), 1080/50i (1.5G),720/59.94P (1.5G) ^2)	1080/50i (1.5G),720/50P (1.5G) ^2)		1080/59.94i (1.5G),720/59.94P (1.5G) ^2)
		1080/59.94i (3x),720/59.94P (3x) ^2)		1.5G
	50 (3x) 1080	/50P (3x) Triple-Link-1	3G 1080/50P (3G), 1080/50i (1.5G),720/50P (1.5G) ^2)	1080/50i (1.5G),720/50P (1.5G) ^2)		1080/50 i (1.5G),720/50P (1.5G) ^2)
		1080/50i (3x),720/50P (3x) ^2)		1.5G
	59.94 (2x) 1080	/50P (2x) Dual-Link-1	-Link-1 3G 1080/59.94P (3G), 1080/50i (1.5G),720/50P (1.5G) ^2)	1080/59.94i (1.5G),720/59.94P (1.5G) ^2)		1080/59.94i (1.5G),720/59.94P (1.5G) ^2)
		1080/59.94i (2x),720/59.94P (2x) ^2)		1.5G
			Single-Link 3G
	50 (2x) 1080	/50P (2x) Dual-Link-1	3G 1080/50P (3G), 1080/50i (1.5G),720/50P (1.5G) ^2)	1080/50i (1.5G),720/50P (1.5G) ^2)		1080/50p (1.5G),720/50P (1.5G) ^2)
		1080/50i (2x),720/50P (2x) ^2)		1.5G
			Single-Link 3G
4K HFR 59.94 (2x)	3840×2160/	59.94P(2x)	Octa-Link 3G 1080/59.94P (3G), 1080/59.94i (1.5G),720/59.94i (2x) (3G)	1080/59.94i (1.5G)
	50 (2x) 3840	×2160/50P(2x)		3G 1080/50P (3G), 1080/50i (1.5G),720/50i (2x) (3G)		1080/50i (1.5G)
Format de sortie	Format de sortie		Format de sortie
HD CUTOUT 59.94	1080/59.94P	Perspective 3G 1080	0/59.94P (3G),	1080/59.94i (1.5G),720/59.94P (1.5G)2)	94i (1.5G),720/59.94P (1.5G)2)	1080/59.94i (1.5G),720/59.94P (1.5G)2)
		1080/59.94i,720/59.94P2)		1.5G
		1080/59.94P Simple	HD 3G
		1080/59.94i,720/59.94P2)		1.5G
		4K/59.94P3)	4K (Quad-Link-1)	3G
		4K/59.94P3)	4K (Single-Link)	12G4)
	50 1080/50P	Perspective 3G 1080	50P (3G), 1080	50i (1.5G),720/50P (1.5G)2)	1080/50i (1.5G),720/50P (1.5G)2)
		1080/50i,720/50P2)		1.5G
		1080/50P Simple HD	3G
		1080/50i,720/50P2)		1.5G
		4K/50P3)	4K (Quad-Link-1)	3G
		4K/50P3)	4K (Single-Link)	12G4)

4) Pour utiliser la sortie 12G-SDI ou la sortie 6G-SDI, réglez la méthode de division sur 2SI.

Numéros d'emplacement et connecteurs BNC

a) Consultez le Tableau 3 lorsque HDR NORMAL SPEED OUT (voir page 42) est réglé sur ON.
b) SDI OUT 1 et SDI OUT 2 émettent les mêmes données.
c) SDI OUT 3 et SDI OUT 4 émettent les mêmes données.
d) SDI OUT 5 et SDI OUT 6 émettent les mêmes données.
e) SDI OUT 7 et SDI OUT 8 émettent les mêmes données.
Tableau 2 : relation entre l'interface de sortie et l'attribution du connecteur BNC

Sortie MAIN 4K / HD HFR / HD CUTOUT
		SLOT1 SLOT2				a)
Mode de fonctionnement	Format de sortie	SDI OUT 1-2b)	SDI OUT 3-4c)	SDI OUT 5-6d)	SDI OUT 7-8e)	SDI OUT 1-2b)	SDI OUT 3-4c)	SDI OUT 5-6d)	SDI OUT 7-8e)
4K	Quad-Link-1	Link-1	Link-2	Link-3	Link-4	Link-1	Link-2	Link-3	Link-4
	Dual-Link-1	Link-1	Link-2	Link-1	Link-2	Link-1	Link-2	Link-1	Link-2
	Single-Link	Link-1	-	-	-	Link-1	-	-	-
Sortie MAIN		4K / HD HFR / HD CUTOUT
		SLOT1				SLOT2^a)
Mode de fonctionnement	Format de sortie	SDI OUT 1-2^b)	SDI OUT 3-4^c)	SDI OUT 5-6^d)	SDI OUT 7-8^e)	SDI OUT 1-2^b)	SDI OUT 3-4^c)	SDI OUT 5-6^d)	SDI OUT 7-8^e)
HD HFR Octa-Link Link-1 Link-2 Link-3 Link-4 Link-5 Link-6 Link-7 Link-8
	Quad-Link-1 Link-1 Link-2 Link-3 Link-4 Link-1 Link-2 Link-3 Link-4
	Quad-Link-2 Link-1/2 Link-3/4 Link-5/6 Link-7/8 Link-1/2 Link-3/4 Link-5/6 Link-7/8
	Hexa-Link Link-1 Link-2 Link-3 (Link-4) Link-4 Link-5 Link-6 (Link-3)
	Triple-Link-1 Link-1 Link-2 Link-3 (Link-2) Link-1 Link-2 Link-3 (Link-2)
	Triple-Link-2 Link-1/2 Link-3/4 Link-5/6 (Link-3/4) Link-1/2 Link-3/4 Link-5/6 (Link-3/4)
	Dual-Link-1 Link-1 Link-2 Link-1 Link-2 Link-1 Link-2 Link-1 Link-2
	Dual-Link-2 Link-1/2 Link-3/4 Link-1/2 Link-3/4 Link-1/2 Link-3/4 Link-1/2 Link-3/4
	Single-Link Link-1/2 Link-1/2 Link-1/2 Link-1/2 Link-1/2 Link-1/2 Link-1/2
4K HFR	Octa-Link Link-1 Link-2 Link-3 Link-4 Link-5 Link-6 Link-7 Link-8
HD CUTOUT	Perspective	CUTOUT	CUTOUT	CUTOUT	CUTOUT	-	-	-	-
	Simple HD	CUTOUT 1	CUTOUT 2	CUTOUT 1	CUTOUT 2	-	-	-	-
	4K Quad-Link-1	-	-	-	-	Link-1	Link-2	Link-3	Link-4
	4K Single-Link	-	-	-	-	Link-1	-	-	-

Tableau 3 : Relation entre l'interface de sortie et l'affectation du connecteur BNC lorsque HDR NORMAL SPEED OUT est sur ON

Sortie MAIN		HD HFR
		SLOT1				SLOT2
Mode de fonctionnement	Format de sortie	SDI OUT 1-2	SDI OUT 3-4	SDI OUT 5-6	SDI OUT 7-8	SDI OUT 1-2	SDI OUT 3-4	SDI OUT 5-6	SDI OUT 7-8^a)
HD HFR	Quad-Link-1	Link-1	Link-2	Link-3	Link-4	-	-	-	Vitesse normale HDR
	Quad-Link-2	Link-1/2	Link-3/4	Link-5/6	Link-7/8	-	-	-	Vitesse normale HDR
	Hexa-Link	Link-1	Link-2	Link-3	(Link-4)	Link-4	Link-5	Link-6	Vitesse normale HDR
	Triple-Link-1	Link-1	Link-2	Link-3	(Link-2)	-	-	-	Vitesse normale HDR
	Triple-Link-2	Link-1/2	Link-3/4	Link-5/6	(Link-3/4)	-	-	-	Vitesse normale HDR
	Dual-Link-1	Link-1	Link-2	Link-1	Link-2	-	-	-	Vitesse normale HDR
	Dual-Link-2	Link-1/2	Link-3/4	Link-1/2	Link-3/4	-	-	-	Vitesse normale HDR
	Single-Link	Link-1/2	Link-1/2	Link-1/2	Link-1/2	-	-	-	Vitesse normale HDR

a) Lorsque HDR NORMAL SPEED OUT est réglé sur ON, les images HDR à vitesse normale sont émises par SDI-OUT 7-8.

Les fonctions Paint en HDR MODE et BT.2020 COLOR MODE

Certaines fonctions de peinture sont désactivées en fonction des réglages de HDR MODE et de BT.2020 COLOR MODE sur la BPU4000.

Les éléments désactivés peuvent encore être réglés à partir du menu PAINT sur la caméra ou le RCP/MSU, mais les réglages ne sont pas appliqués à la vidéo HDR émise de SLOT1 et SLOT2.

Les fonctions Paint qui peuvent être réglées en HDR MODE sont sélectionnées

Fonction Paint Réglage HDR MODE
		OFF LIVE HDR	(sortie HDR)	CINEMA (sortie HDR)
Gain Step Gain Oui
	Master White Gain Oui
White R/G/B Oui
	Balance/C Temp Oui
Gamma ON/OFF Oui	(OETF fixe) (OETF fixe)
	R/G/B/Master Oui Non	Non
	Step Gamma	Oui	Non	Non
Black	R/G/B/Master	Oui	Oui	Non
Black Gamma	ON/OFF Oui Oui	(OFF fixe)
	Range	Oui	Oui	Non
	R/G/B/Master Oui Oui	Non
Flare	ON/OFF	Oui
	R/G/B/Master	Oui
Knee	ON/OFF Oui (OFF fixe)	(OFF fixe)
	Knee Point R/G/B/Master	Oui	Non	Non
	Knee Slope R/G/B/Master	Oui	Non	Non
	Auto Knee ON/OFF	Oui	Non	Non
	Auto Knee Point Limit	Oui	Non	Non
	Auto Knee Auto Slope	Oui	Non	Non
Detail ON/OFF Oui	Oui (OFF fixe)
	Level	Oui	Oui	Non
	Limiter	Oui	Oui	Non
	Crispening	Oui	Oui	Non
	Level Dep	Oui	Oui	Non
	H/V Ratio	Oui	Oui	Non
	Frequency	Oui	Oui	Non
	Mix Ratio	Oui	Non	Non
	W.Limiter	Oui	Oui	Non
	B.Limiter	Oui	Oui	Non
	Knee Apt ON/OFF	Oui	(OFF fixe)	Non
	Knee Apt Level	Oui	Non	Non
Shutter	Shutter ON/OFF	Oui
	ECS ON/OFF	Oui
	Shutter Level	Oui
	ECS Level	Oui
Fonction Paint		Réglage HDR MODE
		OFF	LIVE HDR (sortie HDR)	CINEMA (sortie HDR)
Skin Detail ON/OFF Oui	Oui (OFF fixe)
	Gate ON/OFF Oui Non Non
	Zoom Link ON/OFF Oui Oui Non
	Natural Skin DTL ON/OFF Oui Oui Non
	Level Oui Oui Non
	Phase Oui Oui Non
	Width Oui Oui Non
	Saturation Oui Oui Non
	Y Limit Oui Oui Non
Saturation	ON/OFF	Oui	Oui	Non
	Saturation Oui Oui Non
Matrix	ON/OFF	Oui	Oui	Non
	User Matrix ON/OFF	Oui Oui Non
	User Matrix R-G/G-B/B-R/R-B/G-R/B-G	Oui Oui Non
	Multi Matrix ON/OFF	Oui Oui Non
	Multi Matrix Phase	Oui Oui Non
	Multi Matrix Hue/Saturation	Oui Oui Non
	Adaptive Matrix ON/OFF	Oui	Oui	Non
	Adaptive Matrix Level	Oui Oui Non
	Preset Matrix ON/OFF	Oui Oui	Non
	Preset Matrix Preset	Oui Oui	Non
V Mod Saw	ON/OFF	Oui
	R/G/B/Master	Oui
Low Key Saturation	ON/OFF	Oui	Oui	Non
	Range	Oui Oui Non
	Low Key Sat	Oui Oui	Non
White Clip	ON/OFF Oui (OFF fixe) (OFF fixe)
	R/G/B/Master	Oui Non Non
Knee Saturation	ON/OFF	Oui	(OFF fixe)	(OFF fixe)
	Knee Sat	Oui Non Non
Auto Iris	ON/OFF	Oui
	Pattern	Oui
	Level	Oui
	APL Ratio	Oui
	Iris Gain	Oui
Gamma Table	Standard ON/OFF	Oui	(OETF fixe)	(OETF fixe)
	Standard	Oui	(OETF fixe)	(OETF fixe)
	Hyper ON/OFF	Oui	(OETF fixe)	(OETF fixe)
	Hyper	Oui	(OETF fixe)	(OETF fixe)
	Special ON/OFF	Oui	(OETF fixe)	(OETF fixe)
	Special	Oui	(OETF fixe)	(OETF fixe)
	User ON/OFF Oui (OETF fixe) (OETF fixe)
	User	Oui	(OETF fixe)	(OETF fixe)
Noise Suppression	ON/OFF	Oui
	Noise Sup	Oui
Flicker Reduction ON/OFF Oui
		Frequency Oui
		ACM/Standard Oui
Black Shading R/G/B H/V Para/Saw Oui
White Shading R/G/B H/V Para/Saw Oui
Black Set Black Set Oui
OHB Matrix ON/OFF Oui Oui Non
		User Matrix R-G/G-B/B-R/R-B/G-R/B-G	Oui Oui Non
		Multi Matrix Phase	Oui Oui Non
		Multi Matrix Hue/Saturation	Oui Oui Non
ATW	ON/OFF	Oui
	Speed	Oui
ALAC	ON/OFF	Oui

Les fonctions Paint qui peuvent être réglées lorsque BT.2020 COLOR MODE est sélectionné

Fonction Paint		Réglage BT.2020 COLOR MODE
		BT.709	WIDE-F	WIDE-BC
Gain	Step Gain	Oui
	Master White Gain	Oui
White	R/G/B	Oui
	Balance/C Temp	Oui
Gamma	ON/OFF	Oui
	R/G/B/Master	Oui
	Step Gamma	Oui
Black	R/G/B/Master	Oui
Black Gamma	ON/OFF	Oui
	Range	Oui
	R/G/B/Master	Oui
Flare	ON/OFF	Oui
	R/G/B/Master	Oui
Knee	ON/OFF Oui
	Knee Point R/G/B/Master	Oui
	Knee Slope R/G/B/Master	Oui
	Auto Knee ON/OFF	Oui
	Auto Knee Point Limit	Oui
	Auto Knee Auto Slope	Oui
Detail ON/OFF Oui
	Level Oui
	Limiter Oui
	Crispening Oui
	Level Dep Oui
	H/V Ratio Oui
	Frequency Oui
	Mix Ratio Oui
	W.Limiter Oui
	B.Limiter Oui
	Knee Apt ON/OFF Oui
	Knee Apt Level Oui
Shutter Shutter ON/OFF Oui
		ECS ON/OFF	Oui
		Shutter Level	Oui
		ECS Level Oui
Skin Detail	ON/OFF Oui
	Gate ON/OFF	Oui
	Zoom Link ON/OFF	Oui
	Natural Skin DTL ON/OFF	Oui
	Level Oui
	Phase	Oui
	Width	Oui
	Saturation	Oui
	Y Limit	Oui
Saturation	ON/OFF	Oui
	Saturation	Oui
Matrix	ON/OFF	Oui	(OFF fixe)	Oui
	User Matrix ON/OFF	Oui	Non	Oui
	User Matrix R-G/G-B/B-R/R-B/G-R/B-G	Oui	Non	Oui
	Multi Matrix ON/OFF	Oui	Non	Oui
	Multi Matrix Phase	Oui	Non	Oui
	Multi Matrix Hue/Saturation	Oui	Non	Oui
	Adaptive Matrix ON/OFF	Oui	Oui	Oui
	Adaptive Matrix Level	Oui	Oui	Oui
	Preset Matrix ON/OFF	Oui	Non	Oui
	Preset Matrix Preset	Oui	Non	Oui
V Mod Saw	ON/OFF Oui
	R/G/B/Master	Oui
Low Key Saturation	ON/OFF	Oui
	Range	Oui
	Low Key Sat	Oui
White Clip	ON/OFF Oui
	R/G/B/Master	Oui
Knee Saturation	ON/OFF Oui
	Knee Sat	Oui
Auto Iris ON/OFF Oui
	Pattern Oui
	Level Oui
	APL Ratio Oui
	Iris Gain Oui
Gamma Table Standard	ON/OFF Oui
	Standard Oui
	Hyper ON/OFF Oui
	Hyper Oui
	Special ON/OFF Oui
	Special	Oui
	User ON/OFF	Oui
	User	Oui
Noise Suppression	ON/OFF	Oui
	Noise Sup	Oui
Flicker Reduction	ON/OFF	Oui
	Frequency	Oui
	ACM/Standard	Oui
Black Shading	R/G/B H/V Para/Saw	Oui
White Shading	R/G/B H/V Para/Saw	Oui
Black Set	Black Set	Oui
OHB Matrix	ON/OFF	Oui	Non	Oui
	User Matrix R-G/G-B/B-R/R-B/G-R/B-G	Oui	Non	Oui
	Multi Matrix Phase	Oui	Non	Oui
	Multi Matrix Hue/Saturation	Oui	Non	Oui
ATW	ON/OFF	Oui
	Speed	Oui
ALAC	ON/OFF	Oui

Affichage d'état

L'état du système et du dispositif peut être contrôlé en utilisant des caractères texte superposés sur le signal de sortie configuré pour la sortie moniteur (M).

Pou les détails sur la vérification et le changement des paramètres, voir « Réglages de menu » (page 32).

Affichage de l'écran d'état

L'écran de menu est contrôlé à l'aide du bouton et des leviers du bloc de contrôle MENU sur le panneau avant.

Pour afficher l'écran d'état

Placez le levier DISP/MENU en position DISP.

La page d'écran d'état récemment visualisée s'affiche. Lors de la première mise sous tension, l'état des réglages de la caméra vidéo s'affiche.

Tournez le bouton de commande pour modifier la page affichée.

Pour quitter l'écran d'état

En mode d'affichage de l'écran d'état, placez le levier DISP/MENU en position DISP.

Ecran d'affichage d'état

L'état du niveau optique peut être contrôlé sur l'écran d'affichage d'état.

État du levier optique

CAM ← BPU : Niveau de signal sur le connecteur BPU de l'unité CA.

CAM → BPU : Niveau de signal sur le connecteur CA de l'unité BPU.

BPU ← CCU : Niveau de signal sur le connecteur CCU de l'unité BPU.

BPU → CCU : Niveau de signal sur le connecteur CAMERA de l'unité CCU.

Réglages de menu

L'état du système et du dispositif peut être contrôlé et les réglages peuvent être modifiés en utilisant le menu affiché dans la sortie vidéo configurée pour la sortie moniteur (M).

Modification des réglages à l'aide du menu

L'écran de menu est contrôlé à l'aide du bouton et des leviers du bloc de contrôle MENU sur le panneau avant.

Une pression sur le bouton de commande exécute la même fonction que la position du levier CANCEL/ENTER sur ENTER.

Pour afficher une page de menu

Placez le levier DISP/MENU en position MENU.

Lors de la première mise sous tension, la page TOP MENU s'affiche.

Pour afficher l'écran TOP MENU

En mode d'affichage de menu, tournez le bouton de commande pour placer le curseur → sur TOP dans le coin supérieur droit de la page de menu, puis appuyez sur le bouton de commande.

Le menu TOP montrant la configuration de menu s'affiche.

<TOP MENU>

→CONFIGURATIONNETWORKDIAGNOSIS

Menu Description
CONFIGURATION Réglages de configuration de la BPU.
NETWORK Réglages de configuration relatifs au réseau.
DIAGNOSIS Affiche l’état du dispositif.

Pour sélectionner un menu dans TOP MENU

Tournez le bouton de commande pour déplacer le curseur → sur le menu souhaité et appuyez sur le bouton.

La dernière page du menu sélectionné à laquelle vous avez accédé s'affiche.

Pour changer de page

1 Vérifiez que le curseur → pointe vers le numéro de page puis appuyez sur le bouton de commande.

Le curseur → change pour le ? (point d'interrogation) clignotant.

2 Tournez le bouton de commande pour passer d'une page à l'autre et appuyez sur le bouton lorsque la page souhaitée s'affiche.

Le ? (point d'interrogation) change pour →. Les éléments de la page peuvent désormais être sélectionnés.

Pour régler un élément de menu

Si ? (point d'interrogation) s'affiche à gauche du numéro de page, appuyez sur le bouton de commande pour le transformer en curseur →. Les réglages sur la page affichée peuvent désormais être modifiés.

1 Tournez le bouton de commande pour déplacer le curseur → sur le menu souhaité et appuyez sur le bouton.

Le curseur → change pour le ? (point d'interrogation) clignotant.

2 Tournez le bouton de commande pour modifier le paramètre.

Pour annuler un réglage modifié

Réglez le levier CANCEL/ENTER sur CANCEL avant d'appuyer sur le bouton de commande pour restaurer le réglage d'origine.

Pour annuler les modifications de menu

Réglez le commutateur DISP/MENU sur MENU pour désactiver l'affichage de l'écran de menu.

Pour recommencer les opérations de réglage de menu, replacez de nouveau e commutateur DISP/MENU sur MENU.

3 Appuyez sur le bouton de commande.

Le ? (point d'interrogation) change pour → et le réglage d'élément est enregistré.

4 Pour modifier d'autres réglages sur la même page de menu, répétez les étapes 1 à 3.

Pour modifier un élément de menu avec plusieurs champs de saisie

Certains menus contiennent des éléments avec plusieurs champs de saisie.

Lorsque vous appuyez sur le bouton de commande alors que le curseur → pointe sur un élément avec plusieurs champs de saisie, les champs de saisie s'affichent pour le réglage de chaque champ de saisie.

Le curseur est déplacé en tournant le bouton de commande.

1 Tournez le bouton de commande pour déplacer le curseur → sur le menu souhaité et appuyez sur le bouton.

Le curseur → change pour * clignotant (astérisque). Les champs de saisie et le curseur → s'affichent.

2 Tournez le bouton de commande pour déplacer le curseur → sur le champ de saisie souhaité et appuyez sur le bouton.

Le curseur → change pour le ? (point d'interrogation) clignotant.

3 Tournez le bouton de commande pour modifier le paramètre.

Pour annuler un réglage modifié dans un champ de saisie

Réglez le levier CANCEL/ENTER sur CANCEL avant d'appuyer sur le bouton de commande pour restaurer le réglage du champ de saisie. D'autres champs de saisie modifiés de l'élément ne reviennent pas sur leur paramètre précédent.

Pour annuler les modifications de menu

Réglez le commutateur DISP/MENU sur MENU pour désactiver l'affichage de l'écran de menu.

Pour recommencer les opérations de réglage de menu, replacez de nouveau e commutateur DISP/MENU sur MENU.

4 Appuyez sur le bouton de commande.

Le ? (point d'interrogation) change pour → et le réglage de champ de saisie change.

5 Répétez les étapes 2 à 4 pour modifier d'autres champs de saisie.

6 Tournez le bouton de commande pour déplacer le curseur → sur END et appuyez sur le bouton.

L'astérisque * revient sur → et tous les changements du réglage d'élément sont appliqués.

Pour annuler tous les réglages

Déplacez le curseur → sur ESC et appuyez sur le bouton de commande.

L'astérisque * revient sur → et tous les changements du réglage d'élément sont ignorés.

Pour quitter le menu

En mode d'affichage de menu, placez le levier DISP/MENU en position MENU.

Arborescence des menus
Menu CONFIGURATION

MODE(H) R M CH CENTER CENTER V ZOOM R LEN F
OETF a) Ne s'affiche pas lorsqu'une CCU est raccordée. LOOK b) S'affiche lorsqu'une CCU est raccordée. COLOR

a) Ne s'affiche pas lorsqu'une CCU est raccordée.
STATUS FORMAT PHASE V PHASE H OUT OUT PHASE V PHASE H
SYNCHRO PROMPTER
DATE TIME FORMAT FILE_TIMESTAMP
PMW-F55 F65(1x) F65(2x) HDC4300/HDC-P43

Menu DIAGNOSIS

Liste de menus

Légende

Les conventions suivantes sont utilisées dans les tableaux de menus.

Réglages ON, OFF, 0, etc. : Les réglages par défaut en usine sont affichés soulignés.

ENTER pour exécuter : Exécutez en appuyant sur le bouton de commande ou en réglant le levier CANCEL/ENTER sur la position ENTER.

Menu CONFIGURATION

Nom de pageNo. de page	Élément Valeur réglée Signification
	BPU BARS OFF ____, ON Réglage d'activation/désactivation de barre de couleur de la sortie BPU
C01	BARS TYPE
	SDR SDR-LOOK BAR 16:9 (100%) ,SDR-LOOK BAR 16:9 (75%), SMPTE 16:9 (BLACK), SMPTE 16:9 (-I/Q), BAR 4:3 (100%), BAR 4:3 (75%), SMPTE 4:3 (BLACK), SMPTE 4:3 (-I/Q), MF-ARIB (75%), MF-ARIB (100%), MF-ARIB (+I), MF-SMPTE (-I,Q), MF-SMPTE (75%,Q), MF-SMPTE (100%,Q), MF-SMPTE (+I,Q), HD-CUSTOM, SDI CHECK FIELD, Y-RAMP, Y/C-RAMP, HD-CUSTOM2	Type de barre de couleurLorsqu'il est raccordé à la CCU, le réglage est défini par la CCU et ne peut être modifié à partir du menu BPU.
	HDR SDR-LOOK BAR(100%) ,SDR-LOOK BAR(75%), HDR BAR, SDI CHECK FIELD, Y-RAMP, Y/C-RAMP	Type de barre de couleur de sortie HDRSDR-LOOK BAR(100%) : Apparence identique à celle des barres de couleur de niveau 100% pour SDR lorsqu'elles sont visualisées sur un écran compatible HDRSDR-LOOK BAR(75%) : Apparence identique à celle des barres de couleur de niveau 75% pour SDR lorsqu'elles sont visualisées sur un écran compatible HDRHDR BAR : Barres de couleur pour HDR (affiche les barres de couleur HDR LOOK BAR(75%) lorsque OETF est réglé sur S-Log2)
	MOVING SYMBOL ON, OFF__ Définit le symbole animé sur l'écran de la barre de couleur.
	TYPE 0 _ 1, 2 Sélectionne le type de symbole.
	SIZE SMALL ____, LARGE Sélectionne la taille du symbole.

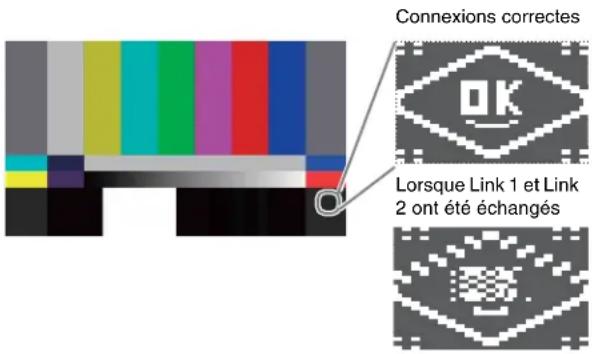

	2SI DIAMOND MARKER OFF, ON Définit la superposition du losange sur la barre de couleur pour une sortie d'entrelacement à 2 échantillons 4K.Voir « Repères en losange 4K 2SI » (page 43).

Nom de pageNo. de page	Élément	Valeur réglée	Signification
	SYSTEM FORMAT Réglages de format de système
	RESOLUTION 4096____x2160, 1920×1080		(Les options de format de système sélectionnables varient en fonction du réglage de tête de caméra sélectionné.)
	FREQUENCY 59.94____, 50, 59.94(2x), 50(2x), 29.97, 25, 24, 23.98, 59.94(3x), 50(3x), 59.94(4x), 50(4x), 59.94P(6x), 50(6x), 59.94(8x), 50(8x)
	CCU Affiche le format de sortie de la CCU.
		1920×1080, 1280×720 Réglage de résolution de vidéo pour le transfert à la CCU (affichage uniquement)
	BT.2020 COLOR MODE	WIDE-F, WIDE-BC	Réglage de l'espace couleur lorsque COLOR est réglé sur BT.2020 pour SLOT1 et SLOT2 à la pageWIDE-F: Réglage de l'espace couleur proche de BT.2020, maintenant la compatibilité avec le mode CINEMA.WIDE-BC: Réglage d'espace couleur proche de BT.2020, maintenant la compatibilité avec BT.709.
	HDR MODE OFF	____, LIVE HDR, CINEMA OFF : Mode de prise de vue SDR normal.LIVE HDR: Améliore la plage dynamique vidéo sur la caméra et émet une vidéo HDR réglée.CINEMA: Améliore la plage dynamique sur la caméra et émet une vidéo pour l'enregistrement.
	SDR GAIN 0.0	____à -15.0 dB Réglage de gain appliqué à la sortie SDRActivé en mode LIVE HDR uniquement.
	HDR CONTRAST 100 à 566 % Contracte de sortie HDR maintenu en réglant SDRGAIN (affichage uniquement)Activé en mode LIVE HDR uniquement.
	HDR BLACK OFFSET	-99 à 99, 0	Décalage noir de sortie HDRActivé en mode LIVE HDR uniquement.
	HDR LOOK Live	____, Mild, Natural	Sélectionnable uniquement lorsque HDR MODE est réglé sur LIVE HDRVoir « HDR Look » (page 20).
	COLOR SPACE	NORMAL S-GAMUT, SGAMUT3, S-GAMUT3.CINE, ---	Sélectionne l'espace colorimétrique. OETF est automatiquement réglé en fonction de l'espace colorimétrique sélectionné.Activé uniquement en mode CINEMA avec la tête de caméra réglée sur PMW-F55, F65(1×) ou F65(2×) sur la pageNORMAL:(S-Log2)S-GAMUT:(S-Log2)SGAMUT3:(S-Log3)S-GAMUT3.CINE:(S-Log3)
	OETF	S-Log2, S-Log3, ---	Réglage OETF (affichage uniquement)Activé uniquement en mode CINEMA avec la tête de caméra réglée sur PMW-F55, F65(1×) ou F65(2×) sur la page
	COLOR TEMP	VARIABLE, 3200K, 4300K, 5500K, ---	Sélectionne la température de couleurs. Les options 3200K/4300K/5500K sont sélectionnables lorsque COLOR SPACE n'est pas réglé sur NORMAL.Activé uniquement en mode CINEMA avec la tête de caméra réglée sur PMW-F55, F65(1×) ou F65(2×) sur la page
Nom de pageNo. de page	Élément Valeur réglée Signification
	SLOT1 Réglages de format de sortie SLOT1
C03	3840x2160, 4096x2160, 1920x1080, 1280x720	Réglage de résolution de vidéo de sortie SLOT1
	HD-SDI, 3G(Lv-B), 3G(Lv-A), 6G, 12G	Réglage de système de sortie vidéo SLOT1
	59i, 59P, 50i, 50P Réglage de la méthode de numérisation et de fréquence de sortie SLOT1 en mode HFR (affiché uniquement pour le format HD HFR)
	(8x), (6x), (4x), (3x), (2x) Réglage de vitesse SLOT1 en mode HFR (affiché uniquement pour le format HD HFR)
	SQD, 2SI	Réglage de la méthode de sortie de division vidéo SLOT1 4K (affiché uniquement pour le format 4K)SQD : Division carrée (quadrants)2SI : Entrelacement à 2 échantillons
OETF SDR	_, S-Log2, S-Log3, HLG Réglage SLOT1 OETF

Nom de pageNo. de page	Élément	Valeur réglée	Signification
	SLOT2 Réglages de format de sortie SLOT2
		3840x2160, 4096x2160, 1920x1080, 1280x720	Réglage de résolution de vidéo de sortie SLOT2
		HD-SDI, 3G(Lv-B), 3G(Lv-A), 6G, 12G	Réglage de système de sortie vidéo SLOT2
		59i, 59P, 50i, 50P Réglage de la méthode de numérisation et de fréquence de sortie SLOT2 en mode HFR (affiché uniquement pour le format HD HFR)
		(8x), (6x), (4x), (3x), (2x) Réglage de vitesse SLOT2 en mode HFR (affiché uniquement pour le format HD HFR)
		SQD, 2SI	Réglage de la méthode de sortie de division vidéo SLOT2 4K (affiché uniquement pour le format 4K) SQD : Division carrée (quadrants) 2SI : Entrelacement à 2 échantillons
	OETF SDR	_, S-Log2, S-Log3, HLG Réglage SLOT2 OETF
	LOOK Live	_, Mild, Natural Affiche le réglage Look SLOT2. Désactivé (---) lorsque OETF est réglé sur SDR
	COLOR BT.709	_, BT.2020 Réglage d'espace couleur SLOT2
SLOT3 Réglages de format de sortie SLOT3
		C, M (M : Moniteur, C : Nettoyer) Lors du réglage sur M, les caractères et les marqueurs sont sortis par SLOT3.
		1920x1080, 1280x720 Réglage de résolution de vidéo de sortie SLOT3
		HD-SDI, 3G(Lv-B), 3G(Lv-A)	Réglage de système de sortie vidéo SLOT3
		59i, 59P, 50i, 50P Réglage de la méthode de numérisation et de fréquence de sortie SLOT3 en mode HFR (affiché uniquement pour les formats HD HFR et 4K HFR)
		_ (vide), (2x)	Réglage de la vitesse de sortie vidéo SLOT3 2x. Sélectionnable uniquement lorsque CURRENT de (C09) est réglé sur F65(2x) (affiché uniquement pour les formats HD HFR et 4K HFR).
		EC, LB	Réglage Edge Crop (EC) et Letter Box (LB). Lorsque la CCU est réglée sur 720P, le réglage est fixé sur EC et affiché entre parenthèses (affiché uniquement pour le format 4K).
	OETF SDR	Réglage SLOT3 OETF (affichage uniquement)
	COLOR BT.709	Réglage d'espace couleur SLOT3 (affichage uniquement)
	SLOT4 Réglages de format de sortie SLOT4
C03		1920x1080, 1280x720 Réglage de résolution de vidéo de sortie SLOT4 (affichage uniquement)
		59i, 50i Réglage de la méthode de numérisation et de fréquence de sortie SLOT4 en mode HFR (affiché uniquement pour les formats HD HFR et 4K HFR)
		EC, LB Réglage Edge Crop (EC) et Letter Box (LB).Lié au réglage de SLOT3 (affiché uniquement pour le format 4K).
	OETF SDR Réglage SLOT4 OETF (affichage uniquement)
	COLOR BT.709 Réglage d'espace couleur SLOT4 (affichage uniquement)
	HD CUTOUT OFF ____, ON Réglage d'activation/désactivation de HD CUTOUT.Affiché uniquement lorsque le SZC-2001/2001M/2001W est installé.
	REFERENCE CCU, INTERNAL, GENLOCK Signal sync de référence en utilisation (affichage uniquement)
C04	GENLOCK Réglage et état du signal sync de référence saisiedans le connecteur REFERENCE IN (non affiché lorsque la CCU est raccordée)
	STATUS		État du signal sync de référence entré dans le connecteur REFERENCE IN (affichage uniquement).
	FORMAT		Format du signal sync de référence entré dans le connecteur REFERENCE IN (affichage uniquement).
	PHASE V	-1024 à +1023, 0	Sort la phase V vidéo relative au signal sync de référence d'entrée (retard représenté par des valeurs positives).
	PHASE H -1700 à +1700, 0 _		Sort la phase H vidéo relative au signal sync de référence d'entrée (retard représenté par des valeurs positives).
	SYNC OUT	SD SYNC, HD SYNC, (THROUGH)	Réglage de sélecteur de signal sync composite SD et du signal sync à trois niveaux HD.(THROUGH est sélectionné lorsqu'un signal est entré sur le connecteur REFERENCE IN.)
	VIDEO OUT		Réglage de phase de sortie vidéo (lorsque raccordé à la CCU).
	PHASE V	-32 à +32, 0	SLOT1 à SLOT4 sortent la phase V vidéo relative au signal sync interne (retard représenté par des valeurs positives) (0 (fixe) pour 4K HFR)
	PHASE H	-256 à +255, 0	SLOT1 à SLOT4 sortent la phase H vidéo relative au signal sync interne (retard représenté par des valeurs positives)
	SDI1	1080/59.94i(PsF), 1080/59.94P, 1080/50i(PsF), 1080/50P, NO SIGNAL, ---	Format du signal vidéo entré sur le connecteur SDI1 (affichage uniquement)--- : Lorsqu'une CCU est raccordéeDisponible uniquement pour la connexion du mode d'extension.
	SDI2	1080/59.94i(PsF), 1080/59.94P, 1080/50i(PsF), 1080/50P, NO SIGNAL, ---, HD PROMPTER	Format du signal vidéo entré sur le connecteur SDI2 (affichage uniquement)--- : Lorsqu'une CCU est raccordéeHD PROMPTER : Le prompteur HD est activé.Disponible uniquement pour la connexion du mode d'extension.
	FRAME SYNCHRO	OFF, ON, ---	Réglage d'activation/désactivation de synchroniseur de cadre de retour de signal
	HD PROMPTER OFF	____, ON, ---	Réglage d'activation/désactivation du prompteur HD Disponible uniquement pour la connexion du mode d'extension.
	DATE/TIME
C06	DATE 2013.**.* à 20**.*.* Réglage et affichage de date
	TIME 00:00 à 23:59 Réglage et affichage de l'heure
	FILE TIMESTAMPFORMAT		Y : AnnéeMn : Mois (en chiffres)
	FILE_TIMESTAMP 1 Y/Mn/D, 2 Mn/D, 3 D/M/Y4 D/M, 5 M/D/Y, 6 M/D		M : Mois (abréviation en anglais)D : Jour
	CURRENT PMW-F55, F65(1×), F65(2×),HDC4300/HDC-P43		Réglage de tête de caméra actuellement sélectionné
C07	PMW-F55 ENTER pour exécuter Ajuste le réglage de la tête de caméra sur PMW-F55.
	F65(1×) ENTER pour exécuter Ajuste le réglage de la tête de caméra sur F65(vitesse normale).
	F65(2×) ENTER pour exécuter Ajuste le réglage de la tête de caméra sur F65(fréquence d'image 2×). Disponible uniquement lorsque le SZC-2002/4002 est installé.
	HDC4300/HDC-P43	ENTER pour exécuter Ajuste le réglage de la tête de caméra sur HDC4300ou HDC-P43.
	CCU TRANSMIT HIGH BIT RATE_, HD-SDI Règle le type de CCU raccordée.
C08			HIGH BIT RATE : CCU prenant en charge un débitbinaire élevé.HD-SDI : CCU ne prenant pas en charge un débitbinaire élevé.Les CCU avec une transmission optique de 1,5 Gbpsne sont pas prises en charge.
	CHU TRANSMIT NORMAL Méthode de transfert de la caméra connectée(affichage uniquement)
	CAM OPTICAL SIGNAL	OFF, ON Règle le transfert optique avec la caméra dans unconnexion du mode d'extension (disponibleuniquement lorsque HDC-P43 est connecté)
	ASSIGNABLE SWITCH	OFF, BPU BARS Sélection de la fonction de touche attribuable
	HD DOWNCONV FILTER	1 à 4, 1(V:0.3), 1(V:0.6) Type de filtre converti de signal vidéo 4K vers signal HD
	CHARACTER LEVEL 1 à 5_		Niveau de contraste de caractère de menu
	2× MODE (HD) 0 (SRMASTER), 1 (EVS)_		Sélectionne le mode de sortie pour la vidéo HD 2× (SLOT3).0 (SRMASTER) : Compatible avec le SR-R1000.1 (EVS) : Compatible avec des serveurs fabriqués par EVS.Le SR-R1000/PWS-4400/PWS-4500 prend en charge les réglages 0 et 1.Affiché uniquement lorsque le format est 4K HFR.
	CLEAR BPU SETTINGS	ENTER pour exécuter Réinitialisation sur les réglages par défaut au départ d'usine
	FLICKER REDUCTION	MODE1, MODE2 Règle le mode de compensation de scintillement (affiché uniquement lorsque PMW-F55 est connecté)MODE1 : activer lorsque tout l'écran scintille.MODE2 : activer lorsqu'une partie de l'écran scintille.
	RETURN VF NORMAL ____, HFR LINK Règle le signal de retour VF sur la caméra.NORMAL : Signal de vitesse normaleHFR LINK : Signal HFR 1LINK (l'image stable peut être utilisée comme image à afficher sur le viseur)
	CHANNEL MARKER OFF, ON Affiche des marqueurs qui identifien chaque canal pour la sortie des signaux vidéo HFR à partir des connecteurs de sortie SDI de 8 canaux (max).
	HDR NORMAL SPEED OUT	OFF, ON Sortie des images HDR à vitesse normale à partir des connecteurs SDI OUT 7-8 du réglage d'activation/désactivation de SLOT2.Activé uniquement lorsqu'une HDC4300 est connectée et que la prise de vue en HD HFR (2× à 6×) et la sortie HDR sont sélectionnées.
	HDR LOOK SELECTION	SYSTEM, EACH SLOT Permet de configurer ou non des réglages LOOK distincts.Lorsque EACH SLOT est sélectionné, les réglages LOOK distincts peuvent être réglés pour SLOT1 et SLOT2 sur la page.
	READ (USB→CAM)	ENTER pour exécuter	Permet de lire la clé d'installation à partir d'une clé USB.
	INSTALLED OPTION		Liste des options installées (affichage uniquement)
	HD CUTOUT	OFF, ON	Réglage d'activation/désactivation de la fonction HD CUTOUT (disponible uniquement lorsque le SZC-2001/2001M/2001W est installé)
	MODE SIMPLE HD	_, ZOOM&PERSPECTIVE	Sélection du mode HD CUTOUTSIMPLE HD : Découpe d'image HD comme d'une image 4K.ZOOM&PERSPECTIVE : Lorsque'une image HD est coupée de l'image 4K, la distorsion est corrigée. Prise en charge du zoom avant/arrière.
	CUTOUT CH 1	_, 2 Spécifiez le cadre de découpe à contrôler.
	CENTER H -2048 à +2047, 0	_	Position centrale du cadre de découpe (H)
	CENTER V -1080 à +1079, 0	_	Position centrale du cadre de découpe (V)
	ZOOM 1.0 à 4.0, 2.0	_	Facteur Zoom
	CAMERA TILT -45.0 à +45.0, 0	_	Angle d'inclinaison de la caméra
	CAMERA ROLL -5.0 à +5.0, 0	_	Angle d'inclinaison latérale de la caméra
	FOCAL LENGTH 7	_à 500,∞	Longueur focale de l'objectif (longueur focale de l'objectif 2,8x lorsque LA-FZB2 est raccordé).∞: Équivalent à un simple CUTOUT avec zoom
	DETAIL LEVEL -99 à 99, 0	_	Règle le degré de décalage de DETAIL LEVEL à ajouter à la vidéo HD HFR.DETAIL LEVEL est la norme pour la vitesse normale HD réglée à partir du MSU/RCP. 0 est le même que la vitesse normale HD.
	DETAIL CRISP	-99 à 99,0	Règle le degré de décalage de DETAIL CRISP à ajouter à la vidéo HD HFR.DETAIL CRISP est la norme pour la vitesse normale HD réglée à partir du MSU/RCP. 0 est le même que la vitesse normale HD.
	META	OFF, ON Réglage d'activation/désactivation d'intégration des métadonnées SR Live
	1st F	LINE9 à LINE20, LINE14	Numéro de ligne utilisé dans le 1er champ
	2nd F	LINE572 à LINE583, LINE577	Numéro de ligne utilisé dans le 2e champ

Repères en losange 4K 2SI

Cette fonction est pour l'affichage d'un motif de test comme le suivant dans la zone en bas à droite de la barre des couleurs 4K lors de la sortie 4K d'entrelacement à 2 échantillons. OK est affiché si les connexions pour les liens Links 1 à 4 sont corrects et OK ne s'affiche pas s'ils ne sont pas corrects. Cette fonction peut être utilisée pour vérifier les connexions.

Menu NETWORK

Nom de pageNo. de page	Élément Valeur réglée Signification
	IP ADDRESS 0.0.0.0 ____ à 255.255.255.255 Réglage d'adresse IP
	SUBNET MASK 0.0.0.0 ____ à 255.255.255.255 Réglage de masque sous-réseau
	DEFAULT GATEWAY 0.0.0.0____ à 255.255.255.255 Réglage d'adresse IP de passerelle
	SET ENTER pour exécuter
	MAC ADDRESS 00:00:00:00:00:00 à Adresse MAC de l'appareil (affichage uniquement)FF:FF:FF:FF:FF
	CNS MODE LEGACY, BRIDGE Réglage de mode de communication
N02(Non disponible lorsqu'une CCU est raccordée).	SET ENTER pour exécuter

Menu DIAGNOSIS

Nom de pageNo. de page	Élément Valeur réglée Signification
	OPTICAL LEVEL		Affichage graphique de barre	Affichage graphique de barre de la condition de levier de signal optique entre l'appareil et la CCU.
	CABLE LENGTH xxx m			Longueur du câble de fibre optique entre la CCU et la tête de la caméra.
	SY		OK, NG	État de la carte interne
	DVP OK, NG
	TX		OK, NG
	DPR1		OK, NG
	DPR2		OK, NG
	CHU	DOCKING	OK, NG, ---	État de connexion de la caméra vidéo (pas affiché pour la connexion HDC4300 ou HDC-P43).--- : Lorsque l'adaptateur système pour caméra n'est pas raccordé.
		POWER OK, NG, ---		État de l'alimentaiton de la caméra vidéo (pas affiché pour la connexion HDC4300 ou HDC-P43).--- : Lorsque DOCKING est réglé sur NG ou l'adaptateur système pour caméra n'est pas raccordé.
		CABLE	OPEN, CONNECTED	État de connexion du câble de la caméra vidéo (pas affiché pour la connexion HDC4300 ou HDC-P43).
		COMM	OK, NG, ---	État de la communication de la caméra vidéo.--- : Lorsque DOCKING est réglé sur NG ou l'adaptateur système pour caméra n'est pas raccordé.
	CSA	CABLE	OPEN, CONNECTED	État de connexion de l'adaptateur système pour caméra (pas affiché pour la connexion HDC4300 ou HDC-P43).
		COMM	OK, NG, ---	État des communications de l'adaptateur système pour caméra (pas affiché pour la connexion HDC4300 ou HDC-P43)--- : Lorsque CABLE est réglé sur OPEN.
	CCU	CABLE	OPEN, CONNECTED	État de connexion de la CCU
		COMM	OK, NG, ---	État de communication de la CCU--- : Lorsque CABLE est réglé sur OPEN.

Nom de pageNo. de page	Élément	Valeur réglée	Signification
	CAMERA APP Numéro de la version, date, nom de dispositif		Informations de version ROM installée sur chaque dispositif
	OS Version OS
	UPDATER Version de la mise à jour du logiciel
	SY Vx.xx Version ROM de la carte SY
	TX Vx.xx Version ROM de la carte TX
	DEC Vx.xx Version ROM de la carte DVP
	DPR1 Vx.xx Version ROM de la carte DPR1
	DPR2 Vx.xx Version ROM de la carte DPR2
	4K-POST Vx.xx Version ROM de la carte DVP
	2K-POST Vx.xx Version ROM de la carte DVP
	SDP Vx.xx Version ROM de la carte DVP
	DPR1(SUB) V x.xx Version ROM de la carte DPR1(SUB)
	DPR2(SUB) V x.xx Version ROM de la carte DPR2(SUB)
	MODEL	Nom du modèle
	NO	Numéro de série
	IP ADDRESS	0.0.0.0 à 255.255.255.255	Adresse IP de l'appareil (affichage uniquement)
	SUBNET MASK	0.0.0.0 à 255.255.255.255	Masque de sous-réseau (affichage uniquement)
	DEFAULT GATEWAY	0.0.0.0 à 255.255.255.255	Adresse IP de passerelle (affichage uniquement)
	MAC ADDRESS	00:00:00:00:00:00 à FF:FF:FF:FF:FF:FF	Adresse MAC de l'appareil (affichage uniquement)
	AUTO NEGOTIATION	OFF, ON	Réglage de négociation automatique
	CONNECTION SPEED	10M, 100M	Vitesse de connexion
	DUPLEX MODE	HALF, FULL	Réglage de mode duplex
	LINK CONDITION	DOWN, UP	Etat de connexion LAN
	CNS MODE LEGACY, BRIDGE		Réglage de mode de communication
<12G/6G-SDI STATUS>	SDI OUT	SLOT1, SLOT2	État de sortie 12G/6G-SDI de SLOT1 et SLOT2
D10	STATUS	OK, ERROR

Annexes

Précautions

Si l'appareil est soudainement déplacé d'un endroit froid à un endroit chaud, ou si la température ambiante augmente brusquement, de l'humidité peut se former sur la surface externe de l'appareil et/ou à l'intérieur de l'appareil. Ce phénomène est connu sous le nom de condensation. Si de la condensation se produit, mettez l'appareil hors tension et patientez le temps que la condensation disparaisse avant d'utiliser l'appareil. L'utilisation de l'appareil avec de la condensation pourrait endommager l'appareil.

Le ventilateur et la batterie sont des consommables qui doivent être régulièrement remplacés.

Lorsque vous utilisez l'appareil à température ambiante, le cycle de remplacement est d'environ 5 ans.

Mais, ce cycle de remplacement ne représente qu'une indication et ne garantit pas la durée de vie de ces consommables. Pour plus de détails sur le remplacement de ces pièces, veuillez contacter votre revendeur.

La durée de vie du condensateur électrolytique est de 5 ans environ, sous des températures de fonctionnement normales et pour un usage normal (8 heures par jour, 25 jours par mois). Si l'utilisation dépasse la fréquence d'utilisation normale, la durée de vie peut être réduite en conséquence.

Ne poussez pas la partie maillée du panneau avant avec vos doigts ou des objets points.

Environnement d'utilisation

• Évitez toute pièce avec température élevée ou la proximité de sources de chaleur.
• Ne placez pas l'appareil dans des endroits à fort champ électrique ou magnétique.
• Endroits secs avec une bonne ventilation.
• Évitez tout endroit exposé à la lumière du soleil ou une lumière forte.

Sécurité

- Sony ne peut être tenue responsable de tout dommage, de quelque nature que ce soit, résultant d'une incapacité à mettre en place des mesures de sécurité adaptées pour les dispositifs de transmission, de fuites de données inévitables dues aux spécifications de transmission ou de tout autre problème de sécurité.

- Selon l'environnement d'exploitation, il est possible que des tiers non autorisés sur le réseau puissent accéder à l'appareil. Avant de connecter l'appareil au réseau, vérifiez que le réseau est bien protégé.

Evitez les impacts violents

Si l'appareil vient à tomber ou à subir un choc violent, il risque de tomber en panne.

Ne couvrez pas l'appareil avec du tissu

Lorsque l'appareil fonctionne, ne le couvrez pas de tissu ou tout autre matériau. Ceci risque d'augmenter la température et de causer une panne.

Après l'utilisation

Placez le commutateur POWER sur la position OFF.

Entretien

Si le boîtier ou les panneaux de l'appareil sont sales, essuyez-les avec un chiffon sec. Pour éliminer les taches rebelles, utilisez un chiffon doux imbibé d'un peu de détergent neutre, puis essuyez-le. N'utilisez pas de solvants volatiles tels que de l'alcool ou du diluant, qui peuvent endommager la finition de l'appareil.

Pour empêcher les interférences électromagnétiques dues aux dispositifs de communication portables

L'utilisation des téléphones portables et d'autres dispositifs de communication à proximité de cet appareil peut provoquer des dysfonctionnements et des interférences avec les signaux audio et vidéo.

Il est recommandé de désactiver les dispositifs de communication portables à proximité de cet appareil.

Messages d'erreur

Lorsqu'une erreur est détectée dans l'appareil ou la caméra vidéo, les messages suivants peuvent être affichés sur la sortie vidéo configurée pour la sortie moniteur (M).

Remarque

Affichez le menu ou l'écran d'état pour voir les messages.

Message d'erreur Signification
TEMP WARNING Erreur de température interne.
PLD NG Erreur de PLD interne.
PLEASE CONFIRM CHU MODE ON CSA	Le réglage de tête de caméra CSA ne correspond pas à la tête de caméra connectée.
PLEASE CONFIRM CHU MODE ON BPU	Le réglage de tête de caméra BPU ne correspond pas à la tête de caméra connectée.
PLEASE UPDATE CSA SOFTWARE	Les versions de logiciel BPU et CSA ne correspondent pas.
PLEASE CONFIRM BPU MODE/CHU VERSION	Le réglage de tête de caméra BPU ne correspond pas à la tête de caméra connectée. Les versions de logiciel BPU et CSA ne correspondent pas.

Caractéristiques techniques

Généralités

Alimentation 100 V à 240 V CA, 50/60 Hz
Alimentation requise 1,4 A (max.)
Température de fonctionnement	5 °C à 40 °C (41 °F à 104 °F)
Température de stockage	-20 °C à +60 °C (-4 °F à +140 °F)
Poids Environ 7,1 kg (15 lb 10 oz)

Connecteurs d'entrée/de sortie

CAMERA Connecteur de fibre optique (1)

CCU Connecteur de fibre optique (1)

REMOTE Connecteur multiple à 8 broches (1)

LAN 8 broches (1)

Connecteurs d'entrée

AC IN 100 V à 240 V CA (1)

SDI1, SDI2 Type BNC (2)

3G-SDI : SMPTE ST424/425 Level-B,2,970 Gbps/2,967 Gbps

HD-SDI : SMPTE ST292, 0,8 Vc-c, 75 ohms,1,485 Gbps/1,4835 Gbps

HD : SMPTE ST274, sync à trois-niveaux,0,6 Vc-c, 75 ohmsSD : Black burst (NTSC : 0,286 Vc-c,75 ohms/PAL : 0,3 Vc-c, 75 ohms)

Connecteurs de sortie

SLOT1	Type BNC (8)
SDI OUT 1 à 8	12G-SDI : SMPTE ST2082, 0,8 Vc-c,75 ohms, 11,880 Gbps/11,868 Gbps6G-SDI : SMPTE ST2081, 0,8 Vc-c, 75 ohms,5,940 Gbps/5,934 Gbps3G-SDI : SMPTE ST424/425 Level-A/B,0,8 Vc-c, 75 ohms, 2,970 Gbps/2,967 GbpsHD-SDI : SMPTE ST292, 0,8 Vc-c, 75 ohms,1,485 Gbps/1,4835 Gbps12G-SDI/6G-SDI/3G-SDI/HD-SDIsélectionnable
SLOT2	Type BNC (8)
SDI OUT 1 à 8	12G-SDI : SMPTE ST2082, 0,8 Vc-c,75 ohms, 11,880 Gbps/11,868 Gbps6G-SDI : SMPTE ST2081, 0,8 Vc-c, 75 ohms,5,940 Gps/5,934 Gbps3G-SDI : SMPTE ST424/425 Level-A/B,0,8 Vc-c, 75 ohms, 2,970 Gbps/2,967 GbpsHD-SDI : SMPTE ST292, 0,8 Vc-c, 75 ohms,1,485 Gps/1,4835 Gbps12G-SDI/6G-SDI/3G-SDI/HD-SDIsélectionnable

SLOT3	Type BNC (2)
3G/HD SDI OUT	3G-SDI : SMPTE ST424/425 Level-A/B,0,8 Vc-c, 75 ohms, 2,970 Gbps/2,967 GbpsHD-SDI : SMPTE ST292, 0,8 Vc-c, 75 ohms,1,485 Gbps/1,4835 Gbps3G-SDI/HD-SDI sélectionnable
SLOT4	Type BNC (2)
HD SDI OUT	HD-SDI : SMPTE ST292, 0,8 Vc-c, 75 ohms,1,485 Gbps/1,4835 Gbps
REFERENCE OUT	Type BNC (1)HD : SMPTE ST274, sync à trois-niveaux,0,6 Vc-c, 75 ohmsSD : Sync composite, 0,3 Vc-c, 75 ohmsHD SYNC/SD SYNC sélectionnable

Accessoires fournis

Plaques numérotées (1 jeu)

Guide d'utilisation (1)

OPERATION MANUAL (Manuel d'utilisation) (CD-ROM) (1)

Accessoires en option

États-Unis et Canada : Fixation de fiche B (2-990-242-01)Autres régions : Fixation de fiche C (3-613-640-01)

États-Unis et Canada : Cordon d'alimentation (1-551-812-XX)Autres régions : Cordon d'alimentation (1-782-929-XX)

Câbles de connexions CCA-5-3 (3 m) et CCA-5-10 (10 m)

Manuel d'entretien

Appareils apparentés

Caméscope à enregistrement sur carte mémoire PMW-F55

Caméra de cinéma numérique F65

Adaptateur système pour caméra CA4000

Caméra couleur HDC4300

Caméra Polyvalente HDC-P43

Unité de contrôle caméra HD HDCU2000/2500

Logiciel HD CUTOUT SZC-2001/2001M/2001W

Logiciel HD HFR SZC-2002/2002M/2002W

Logiciel HFR SZC-4002/4002M/4002W

Panneau de télécommande série RCP-3000/1000

Unité de configuration principale MSU-1000/1500

Adaptateur réseau de contrôle de caméra CNA-1

Dimensions

La conception et les caractéristiques techniques sont sujettes à modification sans préavis.

Remarques

• Vérifiez toujours que l'appareil fonctionne correctement avant l'utilisation.
  Sony n'assumera pas de responsabilité pour les dommages de quelque sorte qu'ils soient, incluant mais ne se limitant pas à la compensation ou au remboursement, à cause de la perte de profits actuels ou futurs suite à la défaillance de cet appareil, que ce soit pendant la période de garantie ou après son expiration, ou pour toute autre raison quelle qu'elle soit.
• Sony n'assumera pas de responsabilité pour les réclamations, quelle qu'elles soient, effectuées par les utilisateurs de cet appareil ou par des tierces parties.
• Sony n'assumera pas de responsabilité pour la cessation ou l'interruption de tout service lié à cet appareil, résultant de quelque circonstance que ce soit.

Licences de logiciels libres

Sur la base des contrats de licence entre Sony et les détenteurs de copyright des logiciels, ce produit utilise des logiciels libres.

Pour répondre aux exigences des détenteurs de copyright des logiciels, Sony est dans l'obligation de vous informer sur le contenu de ces licences.

Pour connaître le contenu de ces licences, voir le fichier PDF dans le dossier « License » du CD-ROM fourni.
