SF-EH7906.S/SCEH790 - Chaîne Hi-Fi TECHNICS - Notice d'utilisation et mode d'emploi gratuit

Type d'appareil	Chaîne hi-fi à éléments séparés
Fonction principale	Lecture audio numérique
Support audio	Compact Disc (CD)
Nombre d'éléments	Plusieurs composants séparés
Amplificateur intégré	Oui
Lecteur CD intégré	Oui
Radio	Non précisé
Puissance de sortie	Non précisé
Connectivité	Non précisé
Commandes	Non précisé
Alimentation	Secteur
Dimensions	Non précisé
Poids	Non précisé
Couleur	Non précisé
Accessoires inclus	Non précisé
Manuel d'utilisation	Multilingue

FOIRE AUX QUESTIONS - SF-EH7906.S/SCEH790 TECHNICS

Que faire si l'appareil ne s'allume pas ?

Vérifiez que l'appareil est correctement branché à une prise électrique fonctionnelle. Assurez-vous également que le cordon d'alimentation n'est pas endommagé.

Comment réinitialiser l'appareil ?

Pour réinitialiser l'appareil, débranchez-le pendant 10 secondes, puis rebranchez-le à la prise électrique.

Pourquoi le son est-il faible ou distordu ?

Vérifiez le volume de l'appareil et assurez-vous qu'il n'est pas réglé trop bas. Assurez-vous également que les haut-parleurs sont correctement connectés et non obstrués.

L'appareil ne lit pas les CD. Que faire ?

Assurez-vous que le CD est propre et exempt de rayures. Essayez de lire un autre CD pour déterminer si le problème vient du disque ou de l'appareil.

Comment mettre à jour le logiciel de l'appareil ?

Consultez le site Web de TECHNICS pour télécharger la dernière mise à jour logicielle et suivez les instructions fournies pour l'installation.

Que faire si la télécommande ne fonctionne pas ?

Vérifiez les piles de la télécommande et remplacez-les si nécessaire. Assurez-vous également qu'il n'y a pas d'obstacles entre la télécommande et l'appareil.

L'appareil fait un bruit étrange. Est-ce normal ?

Un léger bruit peut être normal lors de l'utilisation. Cependant, si le bruit est fort ou inhabituel, débranchez l'appareil et contactez le service après-vente.

Comment connecter l'appareil à un téléviseur ?

Utilisez un câble audio approprié pour connecter la sortie audio de l'appareil à l'entrée audio du téléviseur. Assurez-vous de sélectionner la bonne source sur le téléviseur.

Comment régler les paramètres d'égaliseur ?

Accédez au menu des paramètres audio de l'appareil et sélectionnez l'égaliseur. Vous pourrez ajuster les niveaux selon vos préférences.

Que faire en cas de surchauffe de l'appareil ?

Éteignez l'appareil et laissez-le refroidir pendant au moins 30 minutes. Assurez-vous qu'il est placé dans un endroit bien ventilé.

MODE D'EMPLOI SF-EH7906.S/SCEH790 TECHNICS

Mode d'emploi

Avant de raccorder, faire fonctionner ou régler l'appareil, lire attentivement tout ce mode d'emploi. Conserver ce manuel.

FRANÇAIS Voir pages 2-72

Nous vous remercions pour votre achat de cet appareil. Pour en obtenir des performances idéales et pour votre sécurité, veuillez lire attentivement le présent manuel. Ce mode d'emploi s'applique aux chaînes stéréo suivantes. Ce mode d'emploi explique toutefois, fondamentalement, comment utiliser le système SC-EH790. EH790: indique une fonction uniquement disponible avec le modèle SC-EH790. EH590: indique une fonction uniquement disponible avec le modèle SC-EH590.

Chaine		SC-EH790	SC-EH590
Processeur audio		SH-EH790	SH-EH590
Tuner/amplificateur		SA-EH790	SA-EH590
Changeur CD		SL-EH790	—
Lecteur CD		—	SL-EH590
Platine-cassette		RS-DV290	RS-DV290
Encintes	Avant	SB-DV290	SB-EH590
	Centrale	SB-PC95	—
	Surround	SB-PS95	—

Table des matières

Précautions de sécurité 5

Installation simple et lecture

Emplacement 7

Cables d'enceintes 9

Antennes 11

Cables plats et Cordon d'alimentation 11

Écoute d'un CD 13

Commandes du panneau avant 15

Désactivation de la fonction DEMO 17

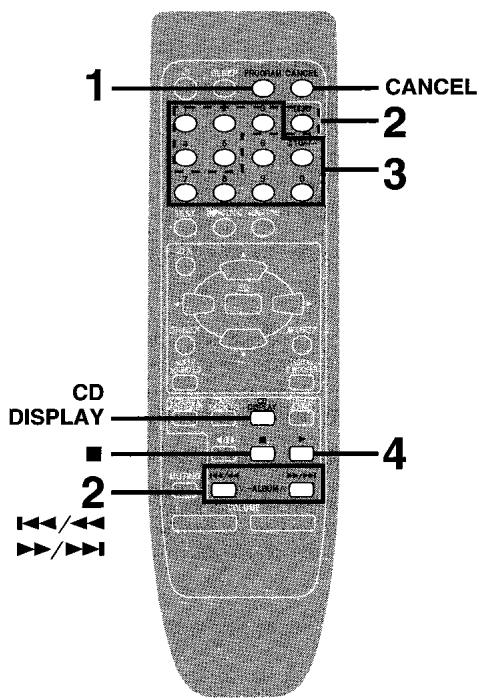

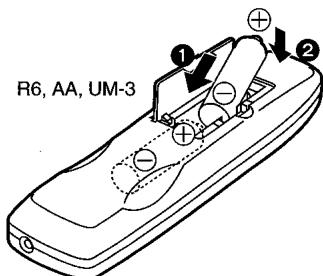

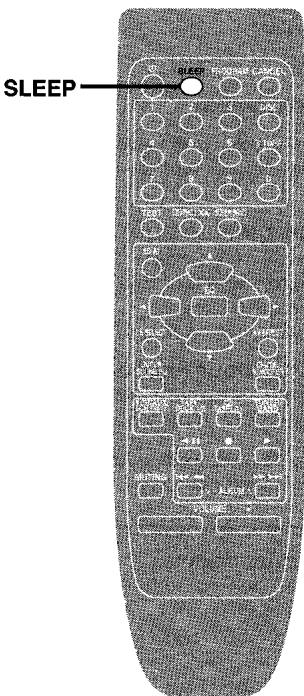

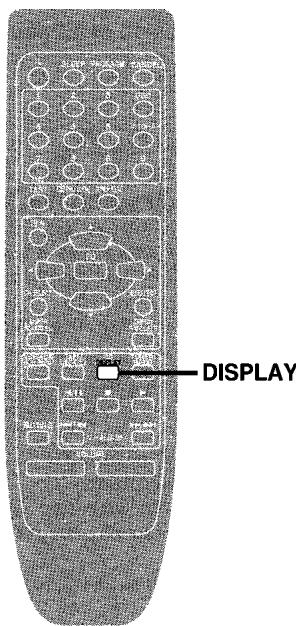

Télécommande 19

Réglage de l'heure 19

CD 21

La radio : accord manuel 29

La radio : mémorisation des stations 31

Cassettes 33

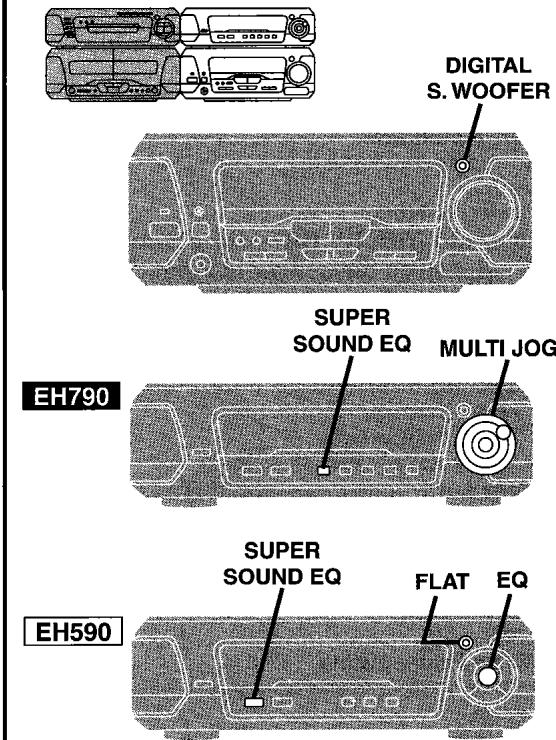

Amélioration des basses avec le super woofer (caisson de grave) 35

Utilisation du super égaliseur sonore 35

Modification du champ sonore et de la sonorité 35

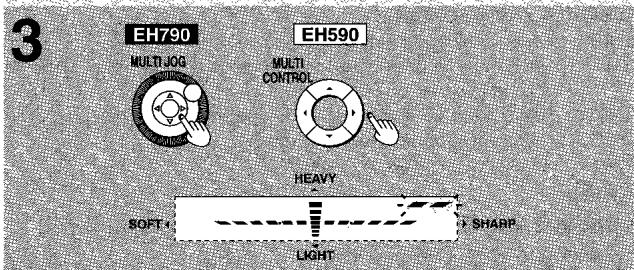

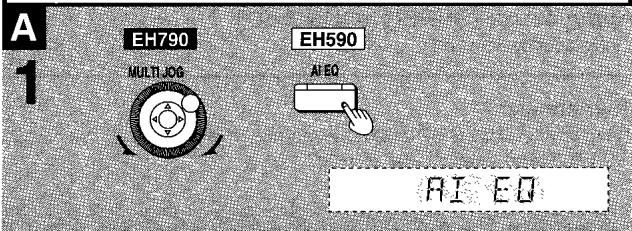

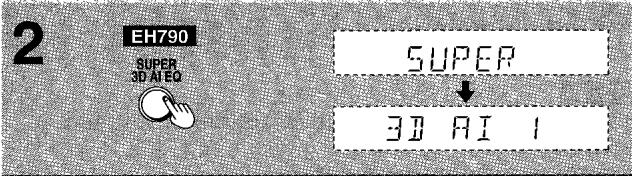

Utilisation de l'égaliseur d'image acoustique (AI EQ) 37

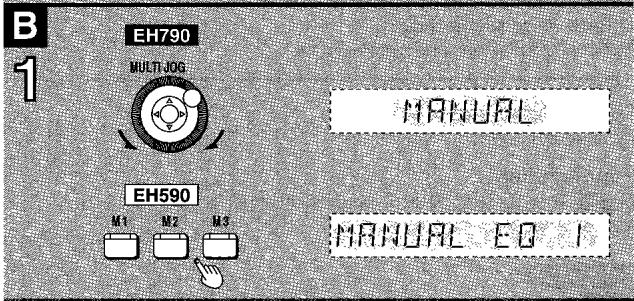

Utilisation de l'égaliseur manuel (M. EQ) 37

Ecoute du son surround 40

6 CH DISCRETE INPUT 43

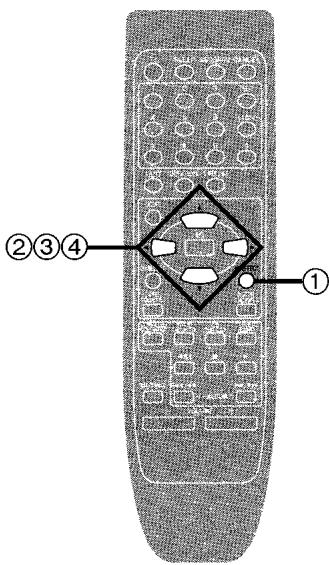

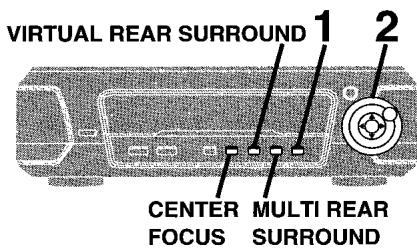

DOLBY PRO LOGIC 43

SUPER SURROUND 43

Réglages du niveau des enceintes 43

Effets surround 45

Avant l'enregistrement (Platine 2 seulement) 47

Enregistrement de CD 49

Enregistrement de la radio 51

Enregistrement de cassette à cassette 51

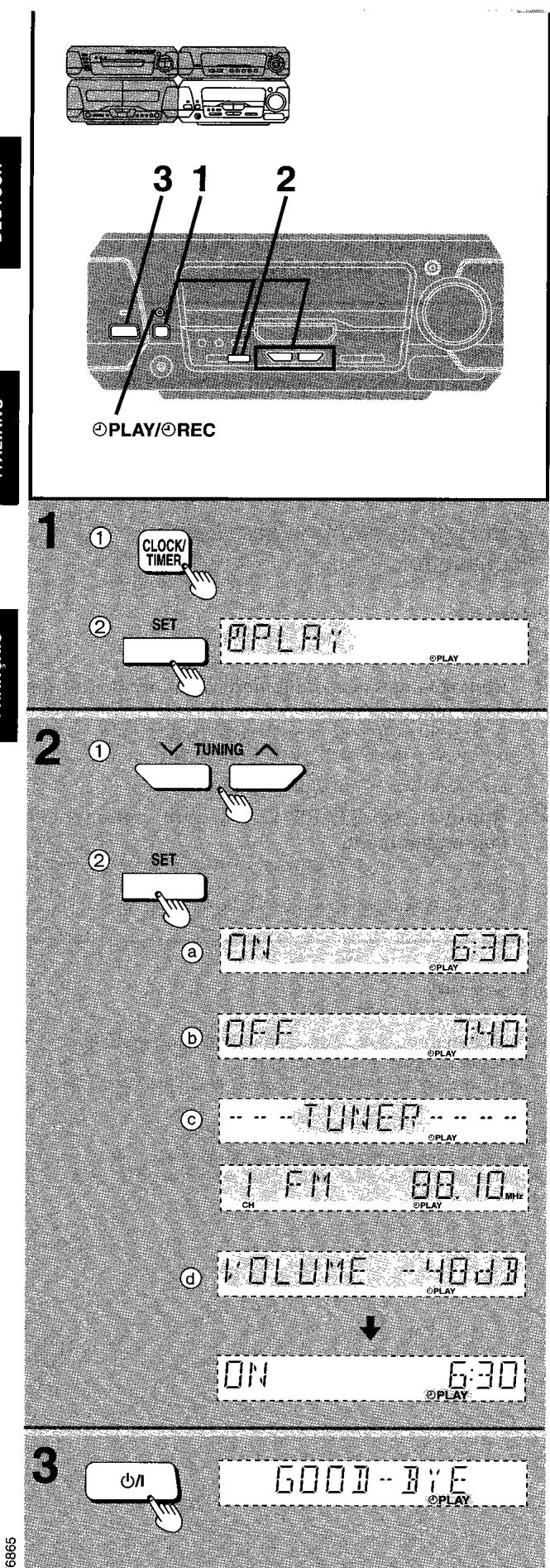

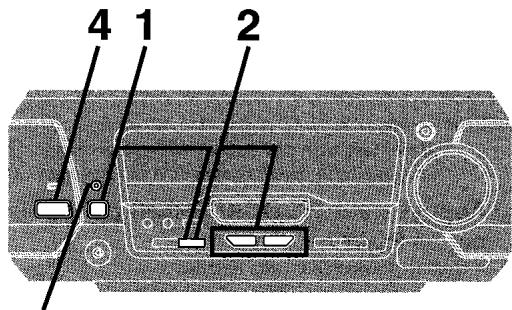

Utilisation des programmeurs 53

Modification de l'affichage des gammes sonores

range) 59

Coupure du son 59

Utilisation du casque (non fourni) 59

Raccordement de composants externes 61

Raccordements d'antennes optionnelles 63

Utilisation d'autres appareils 63

Dépannage 68

Entretien 69

Soin et choix des cassettes 69

Fiche technique 72

RQT6865

Placement

Placer l'appareil sur une surface plane éloignée de la lumière directe du soleil, de hautes températures, de hautes humidités et de vibrations excessives. Ces conditions peuvent endommager le coffret et les autres composants, raccourcissant la durée de vie de l'appareil.

Le placer à au moins 15 cm de la surface des murs pour empêcher les distortions et les effets acoustiques indésirables.

Ne pas placer d'objets lourds sur l'appareil.

Ne pas utiliser de sources d'alimentation à haut voltage. Cela peut surcharger l'appareil et provoquer un incendie.

Ne pas utiliser de source d'alimentation CC. Vérifier soignement la source lors de l'installation de cet appareil sur un navire ou tout endroit où le courant continu est utilisé.

Protection du cordon d'alimentation

S'assurer que le cordon est correctement branché et qu'il n'est pas endommagé. Un mauvais raccord et un cordon endommagé peuvent provoquer un incendie et des décharges électriques. Ne pas tirer, plier ou placer des objets lourds sur le cordon.

Saisir fermement la fiche pour débrancher le cordon. Tirer le cordon peut provoquer des décharges électriques.

Ne pas manipuler la fiche avec les mains mouillées. Cela peut provoquer des décharges électriques.

Corps étranger

Ne pas laisser d'objets métalliques tomber dans l'appareil. Cela peut provoquer des décharges électriques ou un mauvais fonctionnement.

Ne pas laisser de liquides pénétr Si cela se produit, débrancher immédiatement l'alimentation et contacter le revendeur.

Ne pas vaporiser d'insecticides sur ou dans l'appareil. Ils contiennent des gaz inflammables qui peuvent s'enflammer s'ils sont vaporisés dans l'appareil.

Réparation

Ne pas tenter de réparer cet appareil soi-même. Si le son est interrompu, si les témoins ne s'allument pas, si de la fumée apparaît ou si tout autre problème qui n'est pas couvert par ces instructions se produit, contacter le revendeur ou un centre de réparation/approuvé. Des décharges électriques ou l'endommagement de l'appareil peuvent se produire si l'appareil est réparé, démonté ou remonté par des personnes qui ne sont pas qualifiées.

Augmenter sa durée de vie en débranchant l'appareil de sa source d'alimentation s'il doit ne pas être utilisé pendant une longue période.

Ce produit peut être perturbé par les ondes des téléphones mobiles pendant l'utilisation. Si vous constatez une telle interference, éloignez le téléphone mobile du produit.

CET APPAREIL EST DESTINÉ AUX CLIMATS TEMPERÉS.

Avertissement!

CET APPAREIL UTILISE UN LASER.

L'UTILISATION DE COMMANDES OU DE RÉGLAGES OU L'EXÉCUTION DE PROCÉDURES AUTRES QUE CELLES SPECIFIÉES ICI PEUVENT PROVOUER UNE EXPOSITION À DES RADIATIONS DANGEREUSES.

NE PAS OUVIR LES COUVERCLES NI ESSAYER DE RÉPARER SOI-MÉME. CONFIER TOUT TRAVAIL D'ENTRETIEN À UN PERSONNEL QUALIFIÉ.

Avertissement:

POUR RÉDUIRE LES RISQUES D'INCENDIE, D'ÉLECTROCUPTION OU DE DOMMAGES AU PRODUIT, N'EXPOSEZ PAS CET APPAREIL À LA PLUIE, L'HUMIDITE, L'EGOUTTEMENT OU L'EUCLABOUSSEMENT ET NE PLACEZ PAS D'OBJETS REMPLIS DE LIQUIDES TELS QUE VASES DESSUS.

Avertissement!

• NE PAS INSTALLER NI PLACER L'APPAREIL DANS UNE BIBLIOTHEQUE, UN PLACARD RENFERME NI AUCUN AUTRE ESPACE RÉDUIT DE FAÇON À ASSURER UNBONE VENTILATION. VERIFIER QU'AUCUN RIDEAU NI AUCUN AUTRE MATÉRIAU NE BLOQUE LA VENTILATION DE FAÇON À ÉVITER TOUT RISQUE DE CHOC ÉLECTRIQUE OU DE FEU DU À UNE SURCHAUFFE. -NE BOUCHEZ PAS LES OUVERTURES D'AERATION DE L'APPAREIL AVEC DES JOURNAUX, NAPPES, RIDEAUX OU OBJECTS SIMILAIRES.
• NE PLACEZ PAS DE SOURCES DE FLAMMES VIVES TELLES QUE BOUGIES ALLUMÉES SUR L'APPAREL. JETEZ LES PILES D'UNE MANIÈRE COMPATIBLE AVEC L'ENVIRONNEMENT.

D-Spieler

eur CD

es)

prodotto)

eil)

DANGER	INVISIBLE LASER RADIATION WHEN OPEN. AVOID DIRECT EXPOSURE TO BEAM.
ADVARSL	USYNLIG LASERSTRAUNG VED ABNUNNING KARSKHERHEDSAFBYDRIDE ER UDE DEA FUNKTION. UNDGUOSCETTSELE FOR STRALING.
VARO!	AVATTAESAJA JA SUOGJALKUTIS OCHITETTAESAQ OLET ALTIINI NAKMYAIONTλLASERSEATTYLE. ALA KATSO SATESEEN.
VARNING	OSYNLIG LASERSTRAUNNING NÄR DENNA DEL, AP ÖPPNAD OCH SPARREN AR UKOPPLAD. BEFRAKTAEIJ STRALEN.
ADVARSL	USYNLIG LASERSTRAUNNING NÄR DEKSEL APNES OG SKIERHEDHDSLAG BRYES. UNNGA EKSPONERING FOR STRALEN.
VORSICTH	UNSICHTBARE LASERSTRAHUNG, WENAN BEDEXKnung GEÖFFNET. Nicht TEM DEM STRAH LASSEZEEN.

(Intérieur de l'appareil)

Emplacement

Les illustrations sont celles du modèle SC-EH790.

Éléments de la chaîne

Changeur CD/Lecteur CD 6 Procèsseur audio Platine-cassette AmpliTuner

Remarques

Ne placez pas le changeur CD ou le lecteur CD sur l'ampli tuner. La chaleur dégagée par l'ampli tuner peut endommager les CD.

Position optimale

Enceinte avant (gauche) ① Enceinte centrale EH790 9 Enceinte avant (droite) Enceinte surround (gauche) EH790 ① Enceinte surround (droite) EH790

N'utilisez que les enceintes fournies.

L'utilisation d'autres enceintes peut endommager l'appareil et nuire à la qualité du son.

Attention

• Utiliser les enceintes seulement avec le système recommandé.

Sinon, l'amplificateur et/ou les enceintes risqueront d'être endommagés, ou il y aura risque d'incendie.

Si on constate des dommages ou un changement soudain du fonctionnement, s'adresser à un technicien qualifié.

• Ne pas tenter de fixer ces enceintes au mur de manières autres que celles décrites dans ce manuel.

Remarques sur l'utilisation des enceintes

Vous risquez d'endommager vos enceintes et de raccourcir leur durée de vie si vous faites la lecture à des niveaux de son élevés sur des périodes prolongées. Pour éviter tout dommage, réduisez le son dans les cas suivants.

Lorsqu'il y a de la distorsion pendant la lecture. - Lorsque les enceintes reçoivent la réaction acoustique d'un tourne-disque, les parasites d'une émission FM, ou les signaux continus d'un oscillateur, d'un disque de test ou d'un instrument électronique. Lors du réglage de la qualité sonore. Lors de la mise sous ou hors tension de l'appareil.

Si une distorsion des couleurs se produit sur votre téléviseur

Ces enceintes sont conçues pour être utilisées près d'un téléviseur, mais l'image peut être affectée avec certains téléviseurs et combinaisons d'installation.

Si cela se produit, éteignez le téléviseur environ 30 minutes.

La fonction de démagnetisation du téléviseur devrait corriger le problème. S'il persiste, éloignez davantage les enceintes du téléviseur.

Enceinte avant

Les enceintes avant gauche et droite sont identiques.

Enceintes surround

Placez les enceintes surround de chaque côté de la position d'écoute, ou légèrement derrière elle, à un mètre environ au-dessus du niveau des oreilles. Placez les enceintes avec le logo Technics orienté vers la position d'écoute.

L'effet varie selon le type de musique et la source de musique.

S'il n'est pas possible de placer les enceintes surround de la façon recommandée

Voussouspèzelesplacerepsdesenceintesavant etobtenir quandmeme uneffectde type surround page45, VIRTUALREAR SURROUND).

Fixation à un mur

Placez les enceintes sur les vis, puis faites glisser le long des supports jusqu'à la position de verrouillage.

Remarque

Les murs ou piliers sur lesquels les enceintes sont fixées doivent pouvoir supporter un poids de 5kg par vis.

eannnnnne

TALIANI

RRT886

Étape 2 câbles d'enceintes

Les illustrations sont celles du modèle SC-EH790.

Ne branchez pas le cordon d'alimentation secteur avant que les autres raccordements ne soient terminés.

Enceintes surround et centrale

Enceinte surround (droite) b Enceinte centrale Enceinte surround (gauche)

Câbles d'enceintes avant

Droite Gauge

Raccordez les câbles aux bornes de la même couleur.

LF et HF signifient respectivement basse fréquence et haute fréquence.

Raccordez le côté gauche (L) de la même façon.

Remarques

• Pour éviter d'endommager les circuits, ne jamais court-circuiter les fils positif (+) et négatif (-) des câbles d'enceinte. Assurez-vous de ne raccorder que des fils positifs (rouge ou gris) aux bornes positives (+) et que des fils négatifs (noir ou bleu) aux bornes négatives (-).

Un raccordement incorrect peut endommager les enceintes.

Retirez les embouts en vinyle en les tournant. Côté enceinte Côté tuner/amplificateur ① Gris ① Bleu Noir ① Rouge

Fixez l'autre bout de l'antenne là où la réception est la meilleure.

Ruban adhésif

Antenne-cadre intérieure AM

Retirez les embouts en vinyle en les tournant.

Maintenez le surplus de cordon d'antenne distant des autres fils et cordons.

Cables plats

Maintenez les câbles aussi plats que possible contre l’arrière de l’appareil. Raccordez les câbles noirs aux bornes noires et le câble bleu à la borne bleue. Un mauvais raccordement des câbles plats peut endommager l’appareil.

Connexion Déconnexion

Insertion du connecteur

Même si le connecteur est bien inséré à fond, la partie avant de la fiche peut eventuellement dépasser selon le type de prise utilisée, comme montré sur l'illustration.

Quoi qu'il en soit, il n'y a aucun problème d'utilisation.

Remarque

Le cordon d'alimentation secteur fourni a été conçu exclusivement pour cet appareil. Ne pas l'utiliser avec d'autres appareils.

Les informations mises en mémoire dans l'appareil, à l'exception de l'heure, demeurent intactes pendant un maximum de deux semaines lorsque le cordon d'alimentation est déconnecté.

Les illustrations sont celles du modèle SC-EH790.

1. Appuyez sur [d/l] pour allumer l'appareil. 2. EH790

Appuyez sur DIRECT OPEN [DISC 1]–[DISC 5] puis insérez un CD.

EH590

Appuyez sur [▲, OPEN/CLOSE] puis insérez un CD.

L'étiquette doit être tournée vers le haut.

3 Appuyez sur [▲, OPEN/CLOSE] pour fermer le tiroir de disque.

EH790 Répétez les étapes 2 et 3 pour insérer des disques dans les autres tiroirs.

S'affiche lorsque l'appareil est en mode CD.

Ex. : CD (CD-DA)

EH790 Numéro de disque ○ Nombre total de plages (4) Temps total de lecture

4 Appuyez sur [] pour commencer la lecture.

EH790

La lecture commence à la première plage du disque en position de lecture et se termine à la dernière plage du dernier disque (voir plus bas).

Vous pouvez commencer la lecture à partir d'un autre disque en appuyant sur [DISC, 1-5].

Θ Numéro de plage ① Temps de lecture écoulé

5 Réglez le volume.

Pour arrêter le disque

Appuyez sur [■].

Pour passer en pause de lecture

Appuyez sur [I] pendant la lecture. L'indication "D" clignote.

Appuyez sur [I] ou [D] pour reprendre la lecture.

EH790

Vous ne pouvez pas changer les CD pendant la lecture.

Dernier disque EH790

Par exemple, si la lecture commence au disque 4, le disque 3 sera le dernier disque.

Ordre de lecture: Disque 4 → 5 → 1 → 2 → 3

"NO DISC" s'affiche

Lorsque l'appareil est en mode CD mais qu'il n'y a pas de disque dans le lecteur en position de lecture* (SC-EH790) ou dans le lecteur (SC-EH590).

*Le disque en position de lecture est prêt pour la lecture immédiate lorsque vous appuyez sur [▷].

EH790

EH590

EH790

EH590

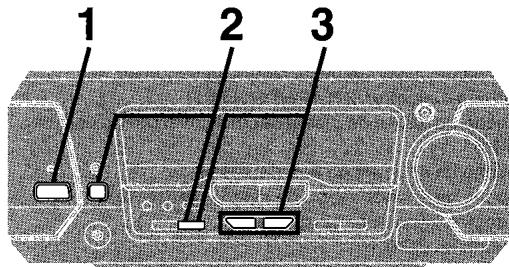

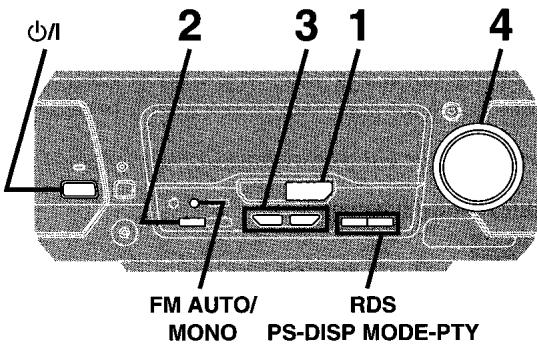

Interrupteur d'attente/marche (S/I) 13 Appuyer sur cet interrupteur pour commuter l'appareil du mode d'attente au mode de marche et vice versa. En mode d'attente, l'appareil continue de consommer une petite quantité de courant. ② Témoin d'attente (O)

Quand l'appareil est raccordé au secteur, ce témoin s'allume en mode d'attente et s'éteint lorsque l'appareil est allumé.

③ Touche et témoin du programmeur de lecture/

enregistrement (② PLAY / ② REC) 53, 55

④ Touche d'horloge programmateur (CLOCK/TIME

⑤ Touche d'horloge démonstration (-DEMO).....

⑥ Touche de mode FM (FM AUTO/MONO)

7 Touche de sélection de source (INPUT SELECTOR) 63

⑧ Touche de gamme de tuner (TUNER/BAND) 29

⑨ Touche et témoin de super woofer numérique

(DIGITAL S. WOOFER) 35

10 Commande de volume (VOLUME)

Prise de casque (PHONES)

Touche de mode de recherche des stations

(TUNING MODE) 29

⑬ Touche de validation (SET)

14 Touches de recherche des stations (V, TUNING) 19, 29

15 EH790

Touche d'entrée à 6 canaux indépendants

(6 CH DISCRETE INPUT) 43

Touches de mode d'affichage RDS

(RDS, PS-DISP MODE-PTY) 29

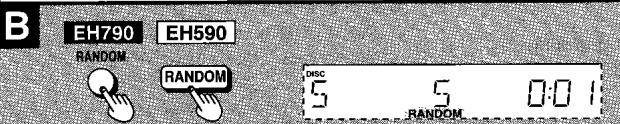

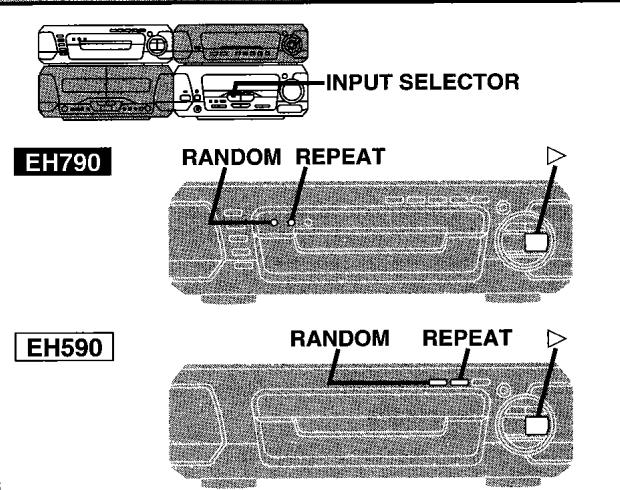

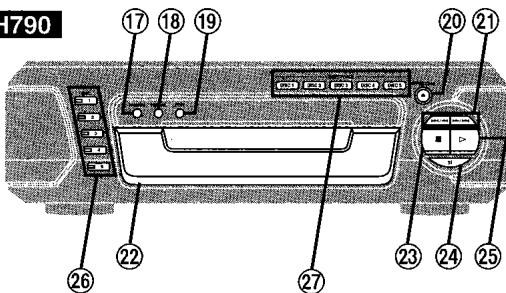

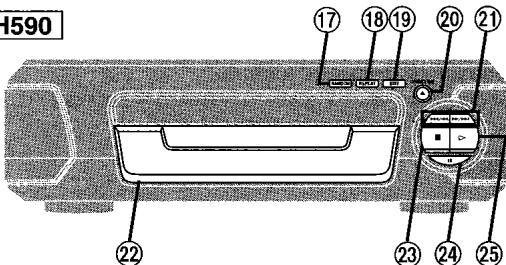

⑦ Touche de lecture aléatoire (RANDOM) 27

18 Touche de répétition (REPEAT) 27

19 Touche de montage CD (EDIT) 49

Touche d'ouverture/fermeture du tiroir de disque

(△, OPEN/CLOSE) 13

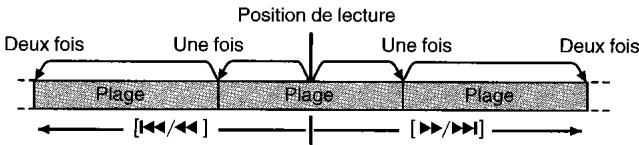

② Touches de saut/recherche (1 /4, / ) 21

Tiroir de disque

② Touche d'arrêt (■). 13

24 Touche de pause (II) 13

25 Touche et témoin de lecture (▷) 13

La couleur du témoin dépend de l'opération en cours.

Arret: orange

Lecture: vert

Pause: clignotement

EH790

Touches et témoins de sélection de disque (DISC, 1-5) 13

Vert: indique que le tiroir est prêt à la lecture du disque ou peut être ouvert.

Touches d'ouverture directe.

(DIRECT OPEN, DISC 1-DISC 5) 13

Touche d'ouverture du logement de cassette de la platine 1 (△OPEN). 33 29 Platine 1 30 Touches d'avance rapide/rembobinage, TPS (▲▲, ▲▶) 33 Platine 2 Touche d'ouverture du logement de cassette de la platine 2. ( OPEN) 331 Touches de remise à zéro du compteur, affichages (COUNTER, RESET, DISPLAY) 471 24 Touche de selection de la platine 1/platine 2 (DECK 1/2) 335 15 Touches et témoins de lecture (, ) 337 La couleur des témoins dépend de l'opération en cours. Arrêt, avance rapide ou rembobinage: orange. Lecture ou enregistrement: vert Pendant l'exécution de TPS ou en attente d'enregistrement: clignotement 6 Touche d'arrêt (■). 335 Touche de réduction de bruit Dolby (DOLBY NR) 331 8 Touche de mode d'inversion (REV MODE) 331 9 Touche de montage de bande (TAPE EDIT) 513 Touche de pause d'enregistrement (REC PAUSE) 493

EH790

EH590

④ Touche de mode d'affichage (DISPLAY MODE) 59 42 Afficheur 43 Touche de super égaliseur sonore (SUPER SOUND EQ) 35

EH790

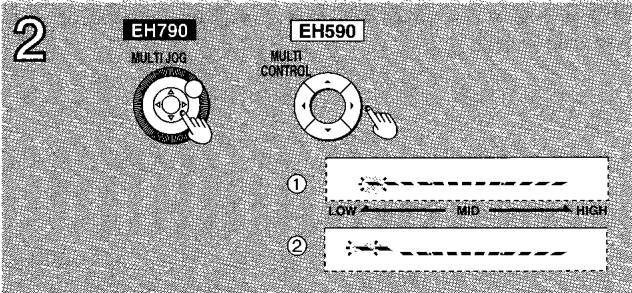

44 Molette multifonctions et joystick (▲, ▷, ▲, ∇ MULTI JOG) 35 45 Touche et témoign d'effet surround arrière virtuel (VIRTUAL REAR SURROUND) 45 46 Touche et témoin d'effet multi-surround arrière (MULTI REAR SURROUND) 45 ④ Touche et témoin de position d'écoute (SEAT POSITION) 45 48 Touche de super égaliseur d'image acoustique 3D (SUPER 3D AI EQ) 37 49 Touche et témoin DOLBY PRO LOGIC (DIO PRO LOGIC, OFF/ON) 43 50 Touche et témoin super surround (SUPER SURROUND) 43 ⑤ Touche et témoin de focalisation centrale (CENTER FOCUS) 45

EH590

Touches multi-commande (,,, MULTI CONTROL) 37 5 Touche d'égaliseur (EQ) 35 54 Touche d'égaliseur d'image acoustique (AI EQ) 37 Touches d'égaliseur manuel (M1, M2, M3) 37 Touche de tonalité linéaire (FLAT) 35

B Telecommande

L'illustration montre la télécommande de SC-EH790. Les touches telles que ① fonctionnent de la même manière que les commandes sur l'appareil. 5 Touche d'arrêt différé (SLEEP) 57 ^ Touches numériques (1 - 9,0,≥ 10 / - ) 25 Touches de déplacement du curseur (, , , ) 43, 45 60 Touche de sélection de cassette, sélection de platine-cassette 1/2 (TAPE/DECK 1/2) 33 ⑥ Touche de pause de disque/lecture inversée de cassette («IIT) 13, 33 62 Touche de coupure du son (MUTING) 59 63 Touche de mémorisation de plages (PROGRAM) 25 64 Touche d'annulation (CANCEL) 25 65 Touche de CD (CD) 25, 27 66 Touche de lecture de disque/lecture avant de cassette (▶) 13, 33 67 Touche d'arrêt de disque/cassette (■) 13, 33 Touches de saut/recherche de disque, avance rapide/rembobinage de cassette (I< /, / ) 21, 33 69 Touche d'égaliseur (EQ) 35

EH790

70 Touche de sélection d'entrée (VCR/AUX/6CH INPUT) 43, 63 7 Touche de disque (DISC) 25 7 Touche d'effet AV (AV EFFECT) 45 7 Touche de test (TEST) 43 74 Touche de sélection de canal d'enceinte (CH SELECT) 43 75 Touche d'affichage (DISPLAY) 23 76 Touches de saut d'album (v, ∧ -ALBUM) 21

EH590

⑦ Touche AUX (AUX) 63

Une démonstration de l'affichage apparait si vous n'avez pas réglé l'horloge.

Vous pouvez réduire la consommation d’énergie en mode d’attente en désactivant la fonction DEMO.

Pendant que l'appareil est allumé:

Maintenez [-DEMO] enfoncée jusqu'à ce que "NO DEMO" s'affiche.

À chaque pression maintenue sur cette touche: NO DEMO (désactivé) DEMO (activé)

Tuner/Verstärker

• Insérez les piles pour que leurs pôles (+ et -) correspondent à ceux de la télécommande.
• Ne pas utiliser de piles de type rechargeable.

• mélanger les piles usées et les piles neuves; ne pas utiliser différents types de piles en même temps;
• surchauffer ou exposer les piles aux flammes; démonter ou court-circuiter les piles;
• essayer de recharger des piles alcalines ou au manganèse;
• utiliser des piles dont l'enveloppe a été retirée;
• ranger les piles avec des objets métalliques tels que les colliers, etc.

Une mauvaise utilisation des piles peut provoquer une fuite d'électrolyte, ce qui peut endommager les pièces avec lesquelles le liquide entre en contact et provoquer un incendie.

En cas de fuite d'électrolyte, consultez votre revendeur.

En cas de contact de l'électrolyte avec une partie de votre corps, lavez abondamment la partie touchée.

Retirez les piles si vous prévoyez que la télécommande restera inutilisée pendant une longue période. Rangez-les dans un endroit frais et sec.

Remplacez les piles si l'appareil ne répond pas à la télécommande même lorsque celle-ci est placée tout près du panneau avant.

③ Tuner/amplificateur

Dirigez la télécommande vers le capteur, en veillant à ce qu'il n'y ait pas d'obstacles et à une distance maximum de 7 mètres directement en face de l'appareil.

• Veillez à ce qu'il n'y ait pas de poussière sur la fenêtre d'émission et sur le capteur de l'appareil.
• Le fonctionnement peut être affecté par des sources de lumière intense, telles que les rayons directs du soleil et les portes d'armoires vitrées.

• placer des objets lourds sur la télécommande; démonter la télécommande;
• verser de liquide sur la télécommande.

Cette horloge fonctionne avec un cycle horaire de 24 heures. L'exemple montre comment régler l'horloge sur 16h25 (4:25 p. m.).

Appuyez sur [O/I] pour allumer l'appareil.

2 ① Appuyez sur [CLOCK/TIMER] pour afficher "CLOCK".

À chaque pression sur cette touche : CLOCK→PLAY→REC→Affichage original ↑

Dans les 5 secondes qui suivent, appuyez sur [SET].

3 ① Appuyez sur [TUNING (v ou )] pour régler l'heure.

L'affichage de l'heure peut être modifié par unités d'une minute à la fois en exerçant de rapides pressions sur la touche, ou peut être modifié à un rythme accéléré en maintenant la touche enfoncée.

② Appuyez sur [SET].

L'heure est réglée et l'affichage original revient.

Référez-vous aux pages 12 et 13 pour la lecture de CD de base.

Sélection de CD

Choisissez les disques portant ce logo (a).

Remarque concernant les cd-r et les cd-rw

Cet appareil peut faire la lecture des CD-R/RW (disques pour l'enregistrement audio) enregistrés en format CD-DA, WMA (SC-EH790) ou MP3 (SC-EH790). Après l'enregistrement, veuillez finaliser※ le disque.

Procédure qui permet la lecture sur les appareils compatibles.

EH790

Voir page 23 pour plus de détails sur les formats WMA et MP3.

-utiliser des disques de forme irrégularité (b). - rajouter des étiquettes ou des autocollants. - utiliser des disques avec des étiquettes ou autocollants décollés ou avec un matériel adhésif dépassant de sous les étiquettes ou autocollants (©);

• coller des caches anti-rayures ou tout autre type d'accessoires;
• écrire sur les disques;
• Nettoyer les disques avec un liquide. (Essuyez-les avec un chiffon doux et sec.)
• utiliser des disques sur lesquels sont collées des étiquettes autocollantes d'impression achetées en magasin.

Pour éviter les dommages

Respectez toujours les consignes suivantes.

• N'insérez qu'un seul CD par tiroir (④).
• Insérez les CD de la manière indiquée sur l'illustration (⑥).

N'utilisez pas d'adaptateur pour les CD de 8 cm.

CD de 8 cm CD de 12 cm

• Placez l'appareil sur une surface plane et de niveau.
• Retirez toujours tous les disques avant de transporter l'appareil.

• placer l'appareil sur des magazines, sur une surface inclinée, etc.;
• transporter l'appareil pendant qu'un tiroir s'ouvre ou se ferme, ou lorsque des disques se trouvent dans l'appareil; insérer autre chose que des CD dans les tiroirs;
• utiliser des CD de nettoyage ou des CD déformés ou fendus.

Saut de pages

Appuyez sur [1 /4 ] (arrière) ou [23 23] (avant).

Suits d'album EH790 (wma/mp3 uniquement)

Appliquez une pression maintenue sur [1/4] (arrière) ou [▶/▶] (avant) sur l'appareil principal.

Appliquez une pression maintenue sur [-ALBUM (v ou )] sur la télécommande.

Pendant la lecture

Maintenez enfoncée [1/4] (arrière) ou [▶▶/▶] (avant).

Remarques

• En mode de lecture de plages programmes, les sauts s'effectuent dans l'ordre de la mémorisation (→ page 25).
• En mode de lecture aléatoire, vous ne pouvez pas effectuer de saut vers une plage déjà lue (→ page 27).
• En mode de lecture de plages programmées et de lecture aléatoire, la recherche n'est possible qu'à l'intérieur des plages.

EH790 (WMA/MP3 uniquement)

-La recherche dans les plages n'est pas possible.

DISPLAY

Télécommande seulement

Pendant la lecture

Appuyez sur [display].

L'affichage changera comme suit.

→a Numéro de disque (a), numéro d'album (b) et numéro de plage (c) ↓b Nom de plage (Exemple: Le nom de la plage est "LOVE".) ↓c Nom de l'album (Exemple: Le nom de l'album est "ABC".) Numéro de disque (④), numéro de plage (⑥) et temps de lecture écoulé (①) (Affichage normal)

Pour afficher la racine (les noms des albums au-dessus de l'album actuel)

Appliquez une pression maintenue sur [DISPLAY] pendant la lecture. "ROOT", le(s) nom(s) d'album(s) au-dessus de l'album actuel, le nom de l'album actuel et le nom de la plage actuelle défilent sur l'afficheur. La racine apparait également lorsque vous vous déplacez sur une autre plage (uniquement si le mode d'affichage b ou c ci-dessus est sélectionné).

Remarque

L'appareil affiche jusqu'à 12 caractères respectivement pour chaque nom d'album/plage.

Informations sur les formats WMA et MP3

• Les disques doivent être conformes à la norme ISO9660, niveau 1 ou 2 (sauf les formats étendus). Cet appareil est compatible avec la multisession, mais la lecture met plus de temps à commencer lorsque le disque compte plusieurs sessions. Pour éviter cela, limitez au maximum le nombre de sessions.

Remarques sur le format WMA uniquement

• Il peut y avoir du bruit lors de la lecture des fichiers WMA. Lors de la création d'un disque WMA, assurez-vous que la fonction de protection contre la copie est désactivée. Remarques sur le format MP3 uniquement Cet appareil n'est pas compatible avec les balises ID3. Cet appareil n'est pas compatible avec les fichiers dont la fréquence d'échantillonnage est 32 kHz. Si vous faites la lecture d'une plage MP3 qui contient des données d'image fixe, la lecture de la musique mettra un certain temps à commencer, et le temps de lecture ne sera pas indiqué pendant cette période. Même une fois la lecture de la plage commencée, le bon temps de lecture ne sera pas affiché.

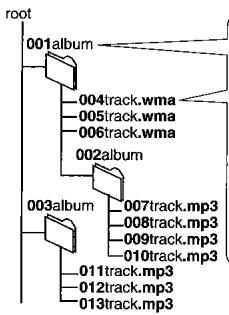

Pour nommer les dossiers et fichiers

Faites précéder de nombres à 3 chiffres le nom des dossiers et des fichiers, dans l'ordre désiré pour la lecture.

Extension 004track.wma ou .WMA L'extension des fichiers MP3 est “.mp3” ou “.MP3”.

MPEG Couche audio 3 est une technologie de décodage brevetée par Fraunhofer IIS et Thomson multimédia.

Windows Media et le logo Windows sont des marques déposées de Microsoft Corporation pour les États-Unis et/ou les autres pays.

WMA est un format de compression mis au point par Microsoft Corporation. La qualité sonore est identique à celle du MP3 mais les fichiers sont de plus petite taille.

Windows Media™

Lecture de plages programmées

Sélectionnez jusqu'à 24 plages dans l'ordre que vous désirez.

Télécommande seulement

Préparatifs: Appuyez sur [CD] pour mettre l'appareil en mode CD.

EH790 (WMA/MP3 uniquement)

L'utilisation de la lecture programme n'est possible qu'avec le disque du tiroir en position de lecture. Assurez-vous qu'il y a un disque WMA/MP3 dans le tiroir en position de lecture.

2 EH790

Pour les disques CD (CD-DA)

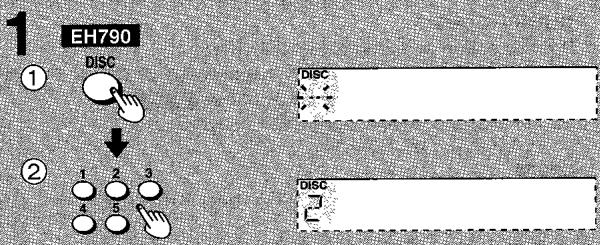

① Appuyez sur [DISC]. ② Dans les quelques 10 secondes qui suivent

Appuyez sur [1]–[5] pour sélectionner le disque.

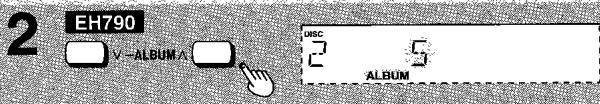

Pour les disques WMA/MP3

Appliquez une pression maintenue sur [-ALBUM (v ou )] pour sélectionner l'album.

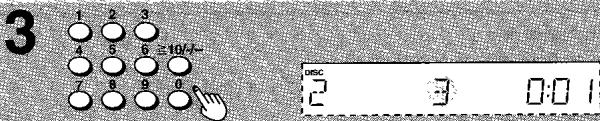

3 Sélectionnez la plage avec les touches numériques.

Pour sélectionner un numéro à 2 chiffres

Ex.: Pour sélectionner la plage 21, appuyez sur [≥ 10 / - / - ] [2] [1]

Pour sélectionner un numéro à 3 chiffres EH790

Ex.: Pour sélectionner la plage 123, appuyez sur [≥ 10 / - / - ] [≥ 10 / - / - ] [1] [2] [3]

EH790

Vous pouvez également appuyer sur [1/4] ou [▶/▶] puis sur [PROGRAM].

Numéro de plage programmée Ordre de programmation

Répétez les étapes 2 et 3 (SC-EH790) ou l'étape 3 (SC-EH590) pour programmer des plages additionnelles dans l'ordre désiré.

Pour annuler

Appuyez sur [■] en mode d'arrêt.

EH590 Vous souspoucezegalementappuyersur[PROGRAM].

Toutes les plages sont annulées.

Si 24 plages ont été programmées.

"-------" s'affiche si :

• le temps total de lecture des plages excède 99 minutes 59 secondes;
• une plage numérotable 25 ou plus a été programmée;
• un disque ne se trouvant pas en position de lecture a été programmé (SC-EH790).
• un disque WMA/MP3 a été programmé (SC-EH790).

Des plages peuvent alors quand même être programmées et lues.

Pour vérifier le contenu de la programmation

① Appuyez sur [DISPLAY] (SC-EH790) ou [CANCEL] (SC-EH590). ② Appuyez sur [▶/▲] ou [▶/▶]. À chaque pression sur cette touche, le contenu des programmes respectifs s'affiche. ③ [EH590] Lorsque le temps de lecture apparait sur l'afficheur, appuyez sur [CANCEL].

Pour programmer une plage de plus à la fin d'un programme

Répétez les étapes 2 à 3 (SC-EH790) ou l'étape 3 (SC-EH590).

Pour annuler des plages

La première plage (SC-EH790)	Appuyez sur [CANCEL].
Une plage donnée	1. Appuyez sur [DISPLAY] (SC-EH790) ou [CANCEL] (SC-EH590).2. Sélectionné la plage avec [▶/▶] ou [▶/▶], puis appuyez sur [CANCEL].3. [EH590] Appuyez de nouveau sur [CANCEL].
Toutes les plages	Annulez la lecture programmée (voir ci-dessus).

Pour programmer la plage dont vous faites actuellement la lecture CD (cd-da) uniquement

Appuyez sur [PROGRAM]. Le mode de programmation s'active et la plage actuelle est automatiquement programmée en tant que plage programmée N° 1.

Préparatifs:

Appuyez sur [CD] sur la télécommande ou [INPUT SELECTOR] sur l'ampli(tuner pour sélectionner "CD".

EH790

Commence la lecture normale à partir d'une plage donnée sur un disque sélectionné, jusqu'à la dernière plage du dernier disque (→ page 13).

EH590

Commence la lecture à partir d'une plage donnée, jusqu'à la dernière plage.

1 EH790

① Appuyez sur [DISC]. ② Dans les quatre 10 secondes qui suivront, appuyez sur [1]–[5] pour sélectionner le disque.

2 EH790 (wma/mp3 uniquement)

Appliquez une pression maintenue sur [-ALBUM (v ou )] pour sélectionner l'album.

3 Sélectionnez la plage avec les touches numériques.

Pour sélectionner un numéro à 2 chiffres

Ex.: Pour sélectionner la plage 21, appuyez sur [ ≥ 10 / - / - ] [2] [1]

Pour sélectionner un numéro à 3 chiffres EH790

Ex.: Pour sélectionner la plage 123, appuyez sur [≥ 10 / - / - ] [≥ 10 / - / - ] [1] [2] [3]

EH790

Vous pouvez également appuyer sur [1/4] ou [▶/▶].

EH790

Lecture, une fois, de chacune des plages de chacun des disques, en ordre aléatoire.

(Avec les disques WM3/MP3, la lecture aléatoire n'est pas possible.)

EH590

Lecture de chacune des plages, une fois et en ordre aléatoire.

Pour annuler

Appuyez sur [RANDOM].

L'indication "RANDOM" disparaît.

En mode de lecture de plages programmes (→ page 25), la lecture des plages programmes s'effectue en ordre aléatoire.

EH790

Répète la lecture de chacune des plages sur chacun des disques, ou toutes les plages programmées.

EH590

Répétez la lecture de toutes les plages ou de toutes les plages programmées.

Pour annuler

Appuyez sur [REPEAT].

L'indication " " disparaît.

Pour répéter la lecture de votre (vos) plage(s) préférée(s) seulement

① Programmez la (les) plage(s) désirée(s) (= page 25). ② Appuyez sur [REPEAT] et vérifiez si “ ” s'affiche. ③ Appuyez sur []. La lecture commence.

TALIANI

TUNER/BAND

F11 8750MHz

TUNING MODE

MANUAL

FM 86.10MHz ST

VOLUME -48dB 0 dB MIN MAX

EM AUTO

MONO

FM 88.10MHz

MONO

RDS PS 1

RDS PTY NEWS

RQRT865

Programm-Typ-Anzeige

NEWS	VARIED	FINANCE	COUNTRY
AFFAIRS	POP M	CHILDREN	NATIONAL
INFO	ROCK M	SOCIAL A	OLDIES
SPORT	M.O.R M*	RELIGION	FOLK M
EDUCATE	LIGHT M	PHONE IN	DOCUMENT
DRAMA	CLASSICS	TRAVEL	TEST
CULTURE	OTHER M	LEISURE	ALARM
SCIENCE	WEATHER	JAZZ

Vous souvez faire manuellement l'accord sur une station en sélectionnant sa fréquence, tout comme vous souvez mémoriser une station sur un canal de mémoire afin de pouvoir la rappeler facilement (page 31).

Préparatifs: Appuyez sur [ON] pour allumer l'appareil.

Appuyez sur [TUNER/BAND] pour sélectionner FM ou AM.

Appuyez sur [TUNING MODE] pour sélectionner "MANUAL".

À chaque pression sur cette touche : MANUAL → PRESET

Appuyez sur [TUNING (v ou )] pour faire l'accord sur l'émission désirée.

Si vous appuyez et maintenez enfoncée [TUNING (v ou )] pendant un instant, la fréquence commence automatiquement à changer et s'arrête lorsqu'une station est trouvée.

Elle peut également s'arrêter s'il y a de l'interférence extérieure. Appuyez et maintenez enfoncée [TUNING (v ou )] de nouveau pour recommencer. Vous pouvez également arrêter le changement de fréquence en appuyant sur [TUNING (v ou )].

L'indication "TUNED" s'affiche lorsque l'accord se fait sur une station de radio.

L'indication "ST" s'affiche lorsqu'une diffusion en FM stéréo est captée.

4 Réglez le volume.

Appuyez sur [FM auto/mono] pour afficher "MONO".

Ce mode améliore la qualité du son si la réception est mauvaise pour une raison quelconque, mais vous entendez l'émission en mono.

Pour annuler le mode MONO, appuyez de nouveau sur [FM AUTO/MONO]. L'indication "MONO" disparaît.

MONO est également annulé si la fréquence est modifiée.

Désactivez "MONO" pour une écoute en mode normal. Les émissions diffusées en stéréo et en mono sont alors automatiquement reproduites dans le mode où elles sont captées.

Les stations peuvent être mémorisées en monaural. Procédez alors à la mémorisation manuelle (→ page 31).

Cet appareil peut afficher les données de texte transmises par les stations de radio dotées du système (RDS) disponible dans certaines régions. Si la station que vous écoutez transmet des signaux RDS, l'indication "RDS" apparaîtra sur l'afficheur.

Affichage du nom de la station émettrice

Appuyez sur [DISP MODE -PTY] pour afficher le nom de la station.

Appuyez sur [DISP MODE -PTY] pour afficher le type d'émission.

Affichage de la fréquence. Affichage PS (nom de station) ou

PTY (type d'émission)

Remarque

L'affichage RDS peut ne pas être disponible si la réception n'est pas bonne.

Affichage PTY (du type d'émission)

Il y a deux méthodes de démonstration des stations.

Mémorisation automatique:

Les stations que le tuner peut capter sont mémorisées.

Mémorisation manuelle:

Vous pouvez sélectionner les stations à mémoriser et l'ordre dans lequel elles sont mémorisées.

39 canaux sont disponibles pour la mémorisation.

Mémorisation automatique

Effectuez les opérations suivantes une fois pour les stations FM et AM respectivement.

Préparatifs:

Faites l'accord sur la fréquence où vous désirez que la mémoire automatique commence (« page 29).

Maintenez [SET] enfoncée.

Relâchez la touche lorsque l'indication "AUTO MEMORY" apparait.

Le tuner sur les canaux, en ordre ascendant, capte toutes les stations qu'il peut capter. Les stations FM sont sur les canaux 1 à 39, et les stations AM sur les canaux 21 à 39.

L'indication "SET OK" apparait lorsque la mémorisation est terminée, puis la station mémorisée est entendue.

L'indication "ERROR" apparait si le tuner ne capte aucune station. Dans ce cas, procédez à la mémorisation manuellement (voir plus bas).

Remarque

Les stations AM remplaceront toute station FM ayant été mémorisée sur les canaux 21 à 39.

Mémorisez les stations une à la fois.

Faites l'accord sur la station désirée. Appuyez sur [SET]. Appuyez sur [TUNING (v ou )] pour sélectionner un canal. Appuyez sur [SET].

Une station mémorisée sur un canal sera effacée si vous mémorisez une autre station sur ce canal.

Préparatifs: Appuyez sur [ɒ] pour allumer l'appareil.

Sur la télécommande

1 Appuyez sur [TUNER/BAND]. 2 Appuyez sur les touches numériques pour sélectionner le canal.

Pour les canaux 1 à 9, appuyez sur les touches correspondantes.

Pour les canaux composés de deux chiffres, appuyez sur [≥10/--], puis sur les deux chiffres.

ex. Pour sélectionner le canal 21: [≥ 10 / - / - ] [2] [1]

Canal de mémorisation

3 Réglez volume.

Référez-vous à la page 69 pour la sélection de la bande.

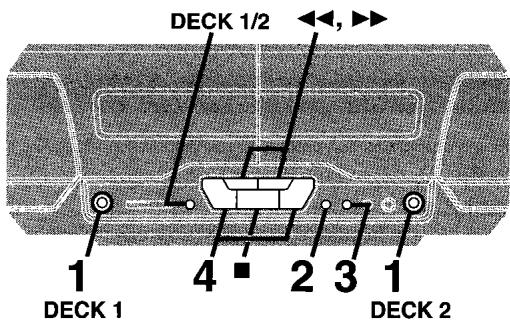

Préparatifs: Appuyez sur [O/I] pour allumer l'appareil.

1. Appuyez sur [△ OPEN] de la platine 1 ou 2, puis insérez la cassette.

Fermez le logement manuellement. Face avant (b) La bande vers le bas

2 Appuyez sur [DOLBY NR] pour activer (l'indication "DONR" apparait) ou désactiver la réduction de bruit Dolby. 3 Appuyez sur [REV MODE] pour sélectionner le mode d'inversion.

Lecture d'une face. Lecture des deux faces. C: Lecture des deux faces 8 fois chacune.

4 Appuyez sur [] (face arrêté) ou [] (face avant).

La lecture commence et le témoin devient vert. () Sens de défilement de la bande

5 Réglez le volume.

Pour arrêter la cassette

Appuyez sur [DECK 1/2].

A Pour utiliser l'autre platine, appuyez sur [DECK 1/2] pour sélectionner la platine que vous désirez utiliser pour la lecture. Pour écouter deux cassettes à la suite, insérez une cassette dans chaque platine et sélectionnez "C". Les deux cassettes seront lues 8 fois chacune.

B Localisation d'un point sur une bande

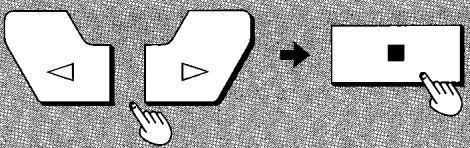

Pour avancer rapidement et rembobiner

Appuyez sur [ ] ou [▶▶] en mode d'arrêt.

Pour trouver le début d'une plage (TPS)

Appuyez sur [ ] ou [ ] pendant la lecture.

La lecture reprend à partir du début.

Sens de défillement de la bande	rembobinage	avance rapide
◇	◇◇	◇◇
◇	◇◇	◇◇

• Le sens de défillement de la bande de chaque platine est mémorisé dans l'appareil.
• Vous pouvez faire avancer rapidement ou rembobiner la bande sur une platine pendant que vous procédez à la lecture ou à l'enregistrement d'une cassette sur l'autre platine.

Appuyez sur [DECK 1/2] pour accéder à la platine non utilisée, puis appuyez sur [←] ou [▶]. Une fois cette opération terminée, assurez-vous d'appuyer une autre fois sur [DECK 1/2] pour sélectionner de nouveau la platine sur laquelle vous faites la lecture d'une cassette.

Remarque

La fonction TPS peut ne pas fonctionner correctement dans les cas suivants:

les espaces silencieux entre les plages durent moins de 4 secondes ; il y a du bruit entre les plages ;

Il y a des passages silencieux dans les plages.

Réduction de bruit dolby

Le système de réduction de bruit Dolby réduit le "souffle" lors de la lecture des cassettes. Il augmente le niveau sonore des hautes fréquences lors de l'enregistrement, puis le ramène à son état initial lors de la lecture. Utilisez le même système lors de la lecture et de l'enregistrement. Cet appareil est doté du système de réduction de bruit Dolby B, qui réduit le bruit des deux tiers.

Les cassettes préenregistrées et les appareils qui portent le symbole

"ONR" utilisent le système de réduction de bruit Dolby B.

Fabricés sous licence de Dolby Laboratories.

"Dolby" et le symbole double D sont des marques de commerce de Dolby Laboratories.

L'amplification du super woofer ajoute de la puissance aux basses.

Appuyez sur [DIGITAL S. WOOFER].

L'indicateur devient vert.

MID (moyen) → MAX (fort) → annulé (désactivé)

Il n'y a qu'un seul niveau pour l'écoute avec un casque.

Pour annuler

Appuyez sur [DIGITAL S. WOOFER] pour éteindre le témoin.

L'activation du super égaliseur sonore vous procure un son plus puissant.

Appuyez sur [SUPER SOUND EQ]

L'indicateur devient vert.

Pour annuler

Appuyez sur [SUPER SOUND EQ] pour que l'indicateur devienne orange (SC-EH790) ou s’éteigne (SC-EH590).

Tournez [MULTI JOG] pour sélectionner un réglage.

HEAVY: Ajoute de la vigueur au rock.

CLEAR: Accentue les aigües.

SOFT: Pour la musique d'atmosphère

HALL: Donne de l'amplitude au son pour vous donner l'impression de vous trouver dans un hall.

AI-EQ: Règle le son avec l'égaliseur d'image acoustique (→ page 37).

M. EQ: Créez vos propres effets (→ page 37).

FLAT: Annulé (aucun effet n'est ajouté).

Appuyez sur [EQ] pour sélectionner un réglage.

HEAVY: Ajoute de la vigueur au rock.

SOFT: Pour la musique d'atmosphère

Sur la télécommande

Appuyez sur [EQ].

Pour annuler

EH790 Tournez [MULTI JOG] pour sélectionner "FLAT".

EH590 Appuyez sur [FLAT].

EH790

Désactive l'effet si la qualité sonore diminue lorsque vous utilisez HALL avec une source.

Utilisation de l'égaliseur d'image acoustique (AI EQ)

Vous pouvez effectuer des réglages de sonorité subtils grâce aux coordonnées de sonorité SOFT (doux), SHARP (perçant), HEAVY (sourd) et LIGHT (léger).

EH790

Tournez [MULTI JOG] pour sélectionner "AI EQ".

EH590

Appuyez sur [Al EQ] pour sélectionner "Al EQ".

L'indicateur devient vert.

EH790

Appuyez sur [SUPER 3D AI EQ] pour sélectionner l'effet surround.

AI EQ → SUPER 3D AI 1 → SUPER 3D AI 2

SUPER 3D AI 1: Ajoute un effet surround à AI EQ.

SUPER 3D AI 2: Ajoute un plus grand effet surround à AI EQ.

Modifiez la sonorité avec [▲, ▼, ▲, ▼].

Réglez sur SOFT (doux) ou SHARP (perçant) avec [▲, ▲].

Réglez sur HEAVY (sourd) ou LIGHT (léger) avec [▲,▼].

L'affichage revient tel qu'il était sur l'afficheur au bout de 5 secondes environ.

Pour annuler

EH790 Tournez [MULTI JOG] pour sélectionner "FLAT".

EH590 Appuyez sur [FLAT]. Le témoin s'éteint.

Les réglages effectués sont mémorisés et automatiquement rappelés lorsqu'you selectionnez de nouveau "AI EQ".

EH790

• Désactivez l'effet si la qualité sonore diminue lorsque vous utilisez SUPER 3D AI EQ avec une source.
• Vous ne pouvez pas sélectionner "SUPER 3D AI 1" ou "SUPER 3D AI 2" pendant:

L'utilisation d'un système surround (→ page 40) L'écoute de la radio L'utilisation d'un casque

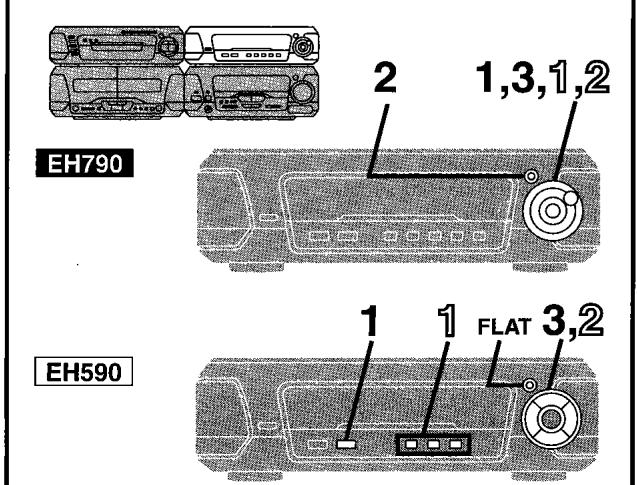

Créez vos propres effets de sonorité.

SC-EH590 est muni de trois égaliseurs manuels.

EH790

Tournez [MULTI JOG] pour sélectionner "MANUAL".

EH590

Appuyez sur [M1], [M2] ou [M3] pour sélectionner l'égaliseur que vous désirez régler.

L'indicateur devient vert.

Modifiez la sonorité avec [, , , ].

① Sélectionnez les gammes sonores à ajuster avec [«] ou [»].

② Ajustez le niveau avec [▲] ou [▼].

Répétez l'étape 2 pour régler la qualité sonore désirée.

L'affichage original est rétabli sur l'afficheur après environ 5 secondes.

Pour annuler

EH790 Tournez [MULTI JOG] pour sélectionner "FLAT".

EH590 Appuyez sur [FLAT]. Le témoin s'éteint.

Remarque

Les modifications effectuées sont mises en mémoire et seront automatiquement rappelées la prochaine fois que vous sélectionnerez l'égalisation manuelle.

EH790

Le tableau qui suit résume les fonctions surround de cet appareil. Il indique également les fonctions utilisables pour rendre votre écoute plus agréable.

Remarques

Toutes ces fonctions ne sont utilisables qu’avec les enceintes. Aucun effet ne sera perçu avec le casque. - Il peut y avoir une diminution de la qualité du son lorsque ces systèmes et effets surround sont utilisés avec certaines sources. Si cela se produit, désactivez le système ou l'effet surround, ou bien réduisez le niveau de l'effet.

6CH discrete INPUT

(⇒ page 43)

• Usare quello selettore di ingresso per l'ascolto delle sorgenti di 5.1 canali (p. es., Dolby Digital o DTS) con un lettore DVD dotato dell'uscita di 5.1 canali e di un decodificatore Dolby Digital o DTS (→ pag. 61 per le connessioni, pag. 43 per il funzionamento).
• Connecter un subwoofer (non fourni) au terminal SUBWOOFER pour augmenter l'effet surround (→ page 61).
• Utilisez cette touche de sélection d’entrée pour l’écoute des sources à 5.1 canaux (ex. : Dolby Digital ou DTS) lues sur un lecteur de disques DVD doté d’une sortie à 5.1 canaux et d’un décodeur intégré Dolby Digital ou DTS (→ page 61 pour le raccordement, page 43 pour l’utilisation). Raccordez un subwoofer (non fourni) à la sortie SUBWOOFER pour améliorer l’effet surround (→ page 61).

Les disques DVD portant le logo suivant sont enregistrés en Dolby Digital ou en DTS. - Référez-vous au manuel de l'appareil que vous avez raccordé pour plus de détails sur les types de supports que vous pouvez utiliser.

DOLBY PRO LOGIC

→ page 43

• Questa unità incorpora una circuitazione Dolby Pro Logic, che permette di fruire del Dolby Surround collegando i diffusori.
• Il Dolby Pro Logic est un système de décodage développé pour obtenir une meilleure sensation d'ambiance des sources codifiées avec le Dolby Surround. La sensation de position a été améliorée avec l'ajout d'un canal pour diffuseur central séparé. Si le lecteur DVD utilisé a seulement l' sortie de 2 canaux, vous pouvez tout de même profiter du son surround utilisant le logiciel de 5.1 canaux avec le Dolby Pro Logic. Cet appareil étant doté de circuits Dolby Pro Logic intégrés, vous pouvez écouter le son Dolby Surround en y raccordant les enceintes.
• Dolby Pro Logic est un système de décodage qui fut développé pour l'obtention d'un plus grand sentiment de réalisme avec les sources encodées en Dolby Surround. Ce système accentue la localisation par l'addition d'un canal d'enceinte central séparé.
• Si votre lecteur DVD n'a que deux canaux de sortie, vous pouvez quand même obtenir un son surround lors de la lecture de supports à 5.1 canaux, en utilisant Dolby Pro Logic.

DOLBY surround

Les supports encodés en Dolby Surround sont identifiés par ce logo.

DVD Disque laser - Vidéocassette CD

RQT6865

( pag.43) ( page 43)

Ce mode ajoute des effets surround aux sources de musique stéréo.

N'importe quelle source de son, sauf la radio. - Videocassette - CD - Cassette

Lors de la sélection d'un des systèmes surround, les indicateurs des effets additionnels que vous pouvez utiliser s'allument aussi.

"DTS", "DTS Digital Surround" et "DTS Digital Out" sont des marques déposées de Digital Theater Systems, Inc.

Fabrication sous licence de Dolby Laboratories.

"Dolby", "Pro Logic" et le symbole double D sont des marques de commerce de Dolby Laboratories.

• Dans ce mode, le son de l’enceinte centrale semble provenir de l’intérieur du téléviseur. L’enceinte centrale doit être placée sur le téléviseur.

VIRTUAL REAR SURROUND (→ pag.

• Ce mode est utile si la disposition de la pièce vous oblige à placer les enceintes surround près des enceintes avant.
• Dans ce mode, le son des enceintes surround semble provenir de derrière la position d'écoute.

Diffuseurs virtuels/Enceintes virtuelles

CENTERFOCUS VIRTUAL REAR SURROUND • MULTI REAR SURROUND ⑩ SEAT POSITION

MULTI REAR SURROUND (voir pag. 45)

Ce mode crée l'impression qu'il y a plusieurs enceintes surround dans la pièce, procurant davantage un effet de réalisme similaire à celui du cinéma.

Diffuseurs virtuels/Enceintes virtuelles

Raccordez un lecteur de disques DVD muni d'un décodeur Dolby Digital ou DTS (→ page 61).

1 Appuyez sur [6CH DISCRETE INPUT]. 2 Faites la lecture d'une source enregistrée en mode Dolby Digital ou DTS.

Sur la télécommande

Appuyez sur [VCR/AUX/6CH INPUT] pour sélectionner "6CH INPUT".

Pour annuler

Appuyez sur [INPUT SELECTOR] pour sélectionner une autre source.

Remarque

Lors de l'utilisation des 6CH DISCRETE INPUT, il n'est pas possible d'enregistrer. Pour enregistrer avec des disques DVD, assurez-vous que le lecteur de disques DVD est également raccordé aux bornes d'entrée AUX (DVD) et sélectionnez "AUX (DVD)" avec [INPUT SELECTOR] page 63).

B DOLBY PRO LOGIC

1 Appuyez sur [DIO PRO LOGIC, OFF/ON].

Le témoin s'allume en vert.

2 Commencez la lecture d'une source enregistrée en mode Dolby Surround.

Pour annuler

Appuyez sur [PRO LOGIC, OFF/ON] pour que le témoin s'éteigne.

C SUPER surround

Appuyez sur [SUPER SURROUND] puis sélectionnez "MOVIE" ou "MUSIC".

Le témoin s'allume en vert.

MUSIC MOVIE STEREO SOUND (désactivé)

Pour annuler

Appuyez sur [SUPER SURROUND] pour sélectionner "STEREO SOUND".

Le témoin s'éteint.

Si le niveau de son des enceintes vous semble différent lorsque vous écoutez une source, régalez le niveau des enceintes au même niveau apparent.

6CH DISCRETE INPUT: Réglez en écoutant une source surround. Si votre lecteur DVD peut émettre un signal de test, vous pouvez utiliser ce signal au lieu de faire la lecture d'une source.

DOLBY PRO LOGIC: Réglez en écoutant un signal de test.

Préparatifs: Réglez le niveau du volume des enceintes avant normalement utilisées pour l'écoute de la source.

Télécommande seulement

6CH DISCRETE INPUT

Appuyez sur [CH SELECT] pour sélectionner l'enceinte que vous désirez régler.

Le canal d'enceinte change à chaque pression sur la touche.

DOLBY PRO LOGIC

Appuyez sur [TEST].

Un signal de test est émis par chacune des enceintes, dans l'ordre.

Pour interrompre le signal de test, appuyez de nouveau sur [TEST].

Lch: Enceinte avant gauche

Cch: Enceinte centrale

Rch: Enceinte avant droite

RSch: Enceinte surround droite

LSch: Enceinte surround gauche

SWch: Subwoofer (6CH DISCRETE INPUT: seulement s'il y en a un raccordé)

• Le canal surround pour Dolby Pro Logic est monaural, aussi le témoin "SWch" apparait-il plutôt.

② Appuyez sur [▲] (pour augmenter le niveau) ou [▼] (pour réduire le niveau).

Pendant la lecture d'une source 1. Appuyez sur [CH SELECT]. 2. Appuyez sur [] (pour augmenter le niveau) ou [] (pour réduire le niveau).

RQT6865

EH790

Ces effets peuvent être utilisés avec les systèmes surround décrits à la page 43. Consultez le tableau des pages 40 et 41 pour plus de détails sur les effets utilisables.

Ces effets sont disponibles lorsque leurs témoins respectifs sont allumés.

Appuyez sur [CENTER FOCUS]

Le témoin s'allume en vert.

Pour annuler

Appuyez sur [CENTER FOCUS] pour que l'indicateur s'allume en orange.

Sur la télécommande

① Appuyez sur [AV EFFECT]. ② Appuyez sur [▲] ou [▶] pour que le témoin CENTER FOCUS clignote. ③ Appuyez sur [▲] (activé) ou [▼] (désactivé).

Le témoin s'allume en vert.

Pour annuler

Appuyez sur [VIRTUAL REAR SURROUND] pour que le témoin s'allume en orange.

Sur la télécommande

① Appuyez sur [AV EFFECT]. ② Appuyez sur [▲] ou [▷] pour que le témoin VIRTUAL REAR SURROUND clignote. ③ Appuyez sur [▲] (activé) ou [▼] (désactivé).

Appuyez sur [MULTI REAR surround]

Le témoin s'allume en vert.

Pour annuler

Appuyez sur [MULTI REAR SURROUND] pour que le témoin s'allume en orange.

Sur la télécommande

① Appuyez sur [AV EFFECT]. ② Appuyez sur [▲] ou [▼] pour que le témoin MULTI REAR SURROUND clignote. ③ Appuyez sur [▲] (acté) ou [▼] (désacté).

1 Appuyez sur [SEAT position]

Le témoin clignote en vert.

(Sur le processeur audio)

2 Pendant que le témoin clignote (dans les 10 secondes)

Réglez la position d'écoute avec [△〈, △〉, △, ▽].

Le témoin clignote pendant 10 secondes puis s'allume en vert.

Pour annuler

1. Appuyez sur [SEAT POSITION] pour que le témoin clignote.
2. Appuyez de nouveau sur [SEAT POSITION] pendant que le témoin clignote, pour qu'il s'allume en orange.

Sur la télécommande

① Appuyez sur [AV EFFECT]. ② Appuyez sur [←] ou [▶] pour que le témoin SEAT POSITION clignote. ③ Appuyez sur [▲] (activement). ④ Réglez la position d'écoute avec [▲, ▲, ▲, ▼].

Pour désactiver l'effet, appuyez sur [▼] après les étapes ① et ② de telle sorte que le témoin devienne orange.

Remarques

• La position d'écoute est mémorisée par l'appareil et est réactivée lorsque vous activez de nouveau la position d'écoute. Lorsqu'elle est utilisée avec l'effet surround arrière virtuel, la position d'écoute est modifiée en trois divisions horizontales. E

eannnnnne

TATIANI

A B COUNTER

Avant l'enregistrement (platine 2 seulement)

Référez-vous à la page 69 pour la sélection de bande.

EH790

Il n'est pas possible d'enregistrer lorsque [6CH DISCRETE INPUT] est sélectionné.

Le volume, la sonorité et les effets surround n'ont pas d'effet sur l'enregistrement. Les réglages de sonorité et d'effets surround sont automatiquement désactivés lors de l'enregistrement.

Appuyez sur [counter, display]

Le compteur s'affiche pendant environ 5 secondes.

• Appuyez sur [COUNTER, RESET] pour remettre le compteur à zéro.
• Pour afficher le compteur de bande de la platine 1 ou pour le remettre à zéro, appuyez d'abord sur [DECK 1/2].

Effacement des enregistrements

Appuyez sur [INPUT SELECTOR] pour sélectionner "TAPE". Insérez la cassette enregistrée dans la platine 2. Appuyez sur [DOLBY NR] afin que l'indication "DONR" disparaisse. Sélectionnez le mode d'inversion. Appuyez sur [REC PAUSE]. Appuyez sur [] ou [>.

Protection contre l'effacement

L'illustration indique comment retirer les languettes pour empêcher l'enregistrement. Pour enregistrer à nouveau sur la bande, recouvre les languettes de la manière indiquée, ennant soin de ne pas recouvrir complètement l'orifice de détection de position High.

(a) Face A b Languette de la face "B" Languette de la face "A" Pour enregistrer à nouveau Cassette Normale ① Cassette HIGH Orifice de détection

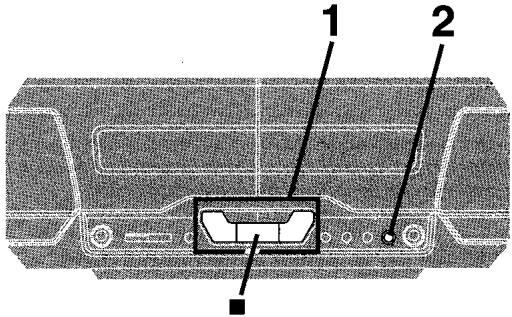

Étapes préparatoires

Suivez ces étapes avant chaque enregistrement.

Faites avancer la bande d'amorce pour que l'enregistrement puisse commencer immédiatement.

1 Appuyez sur [△ OPEN] de la platine 2 et insérez la cassette.

Fermez le logement manuellement. Face avant La bande vers le bas

2 Appuyez sur [DOLBY NR] pour activer ("DONR" s'affiche) ou désactiver le mode de réduction de bruit Dolby. (→ "Réduction de bruit Dolby", page 33) 3 Appuyez sur [REV MODE] pour sélectionner le mode d'inversion.

Enregistrement d'une face seulement.

→ et → Enregistrement des deux faces (face avant → face arrière).

"←→" change automatiquement pour "←→" lorsque [● REC PAUSE], [EDIT] ou [TAPE EDIT] est pressée.

HOSLINE

ON/VA

SIYONNA

EH790

EH590

DHR 2 REC

EH790

EH590

Préparatifs:

Suivez les étapes préparatoires (→ page 47). - Insérez le(s) CD que vous désirez enregistrer (→ pages 12 et 13).

EH790

Appuyez sur [DISC, 1-5] sur le changeur CD pour sélectionner le disque par lequel vous désirez commencer l'enregistrement, puis appuyez sur [■] pour arrêter le disque.

1 Appuyez sur [] (face arrière) ou [> (face avant), puis sur [■] pour régler le sens de défilement de la bande. 2 Appuyez sur [REC PAUSE].

La platine se met en mode d'attente d'enregistrement et le témoin " < " ou " > " se met à clignoter.

Appuyez sur [>] du changeur CD ou du lecteur CD.

L'enregistrement commence automatiquement.

4 secondes après la fin du (des) disque(s), la platine se met en mode d'attente d'enregistrement.

Pour arrêter l'enregistrement

SOIT

Appuyez sur [■] du changeur CD ou du lecteur CD.

La platine se met en mode d'attente d'enregistrement 4 secondes plus tard.

Appuyez sur [■] de la platine-cassette.

L'enregistrement s'arrête immédiatement mais la lecture du CD continue.

Pour enregistrer des plages programmées

Programmez les plages avant l'étape 1 ( page 25).

Cette fonction facilite l'enregistrement à partir des disques.

• Si, lors d'un enregistrement, une plage est coupée à la fin de la face avant de la cassette, elle est enregistrée à nouveau depuis le début sur la face arrière.

Assurez-vous que le mode d'inversion est sélectionné.

-À la fin de la face arrêtée, l'enregistrement s'arrête et la plage en cours d'enregistrement est coupée.

Après avoir appuyé sur [] ou [>, puis sur [■] de la platine-cassette pour régler le sens de défillement de la bande,

Appuyez sur [EDIT].

L'enregistrement commence. "CD EDIT" défile alors sur l'afficheur de droite à gauche.

Une fois le montage/enregistrement terminé, la platine-cassette s'arrête automatiquement.

Pour arrêter le montage

Appuyez sur [■] sur le changeur CD ou le lecteur CD. La platine-cassette s'arrête également.

"EDIT OUT" défile sur l'affichage.

Pour faire le montage de plages programmes

Programmez les plages (→ page 25) puis appuyez sur [EDIT].

A 2

REC PAUSE

B 1

① DECK 1/2

(2)

2 TAPE EDIT

Préparation: Suivez les étapes préparatoires (→ page 47).

1 Faites la sélection sur la station désirée. (→ page 29 ou 31) 2 Appuyez sur [REC PAUSE].

La platine se met en mode d'attente d'enregistrement et le témoin de lecture <> ou >> commence à clignoter.

Appuyez sur [] (face arrêté) ou [] (face avant) pour commencer l'enregistrement.

Pour arrêter l'enregistrement

Appuyez sur [■].

Pour interrompre momentanément l'enregistrement

Appuyez sur [REC PAUSE].

La platine se met en mode d'attente d'enregistrement.

Pour continuer l'enregistrement appuyez sur [ ] ou [>] (elle dont le témoin clignote).

Préparatifs:

Suivez les étapes préparatoires 1 à 3 (→ page 47). - Insérez la cassette à enregistrer dans la platine 1.

1 Réglez le sens de défilement de la bande sur les deux platines.

① Appuyez sur [DECK 1/2] pour sélectionner "DECK 2". ② Appuyez d'abord sur ([\<]) ou ([>]), puis sur [■].

Répétez les étapes ① et ② pour la platine 1.

2 Appuyez sur [TAPE EDIT] pour commencer l'enregistrement.

Le témoin < 1> ou > 1 indique le sens de défillement de la bande de la platine 2.

Si l'une des deux platines s'arrête, l'autre s'arrête également.

Pour arrêter l'enregistrement

Appuyez sur [■].

Les deux platines s'arrêtent.

Pour écouter une autre source pendant l'enregistrement

Commencez la lecture de l'autre source.

Vous pouvez modifier le niveau du volume et la sonorité sans affecter l'enregistrement.

Remarque

Le niveau d'enregistrement et l'effet de réduction de bruit de la cassette originale (celle en lecture) seront reproduits sur la nouvelle cassette.

eannnnnne

TANNNN

Le programmeur de lecture

Ce programmeur vous permet de programmer la lecture de la source sélectionnée à une heure donnée. L'exemple indique les réglages à effectuer pour une écoute de la station de radio mémorisée sur le canal 1 de 6 h 30 à 7 h 40 avec un niveau de son de -48 dB.

Préparatifs: Allumez l'appareil, réglez l'heure (→ page 19) et effectuez la mémorisation des stations de radio pour que le programmateur puisse faire fonctionner la radio (→ page 31).

1 ① Appuyez sur [CLOCK/TIMER] pour sélectionner “④PLAY”.

CLOCK → PLAY → REC → Affichage original

② Dans les 3 secondes, appuyez sur [SET].

Suivez ces étapes pour régler les éléments a à d).

① Appuyez sur [TUNING (v ou )] pour sélectionner le réglage désiré puis ② appuyez sur [SET].

Heure de début Heure de fin Source

TUNER CD TAPE

Insérez un CD ou une cassette selon votre sélection.

Si vous sélectionnez TUNER

Sélectionnez un canal de mémorisation.

Volume

Le programme de lecture entre en son de attente. L'afficheur indique encore une fois les réglages puis rétablit l'affichage original.

Appuyez sur [O/I] pour éteindre l'appareil.

Le témoin PLAY/REC demeure allumé pour indiquer que le programmeur de lecture (ou d'enregistrement) est activé.

La lecture commencera à l'heure programmée, le volume augmentant graduellement jusqu'au niveau programmé.

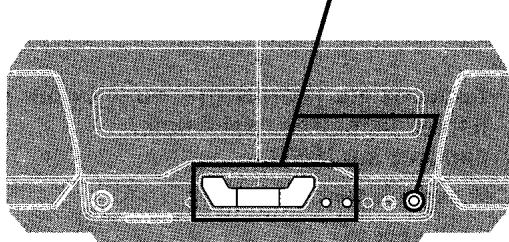

Pour désactiver le programmeur

Appuyez sur [②PLAY/②REC] pour que "②PLAY" disparaisse.

② PLAY → ② REC → ② PLAY ② REC → Éteint (désactivé)

La fonction de programmation de lecture est désactivée, mais les réglages demeurent en mémoire.

S'il y a des cassettes dans chacune des platines 1 et 2, la platine 1 a priorité.

②PLAY/④REC

PREC

@REC

ON 18:30

DFF 1930

1 F11 88.10

GOOIB- BYE

OREC

Le programmeur d'enregistrement

Ce programmeur vous permet d'enregistrer une émission de radio à une heure donnée.

L'exemple indique comment programmer l'enregistrement de la station mémorisée sur le canal 1 de 18 h 30 à 19 h 30.

Préparatifs: Allumez l'appareil, réglez l'heure (→ page 19) et effectuez la mémorisation des stations de radio (→ page 31).

1 ① Appuyez sur [CLOCK/TIMER] pour sélectionner “④REC”.

CLOCK → ② PLAY → ② REC → Display originale

② Dans les 3 secondes, appuyez sur [SET].

2. Suivez ces étapes pour régler les éléments a, b et c.

① Appuyez sur [TUNING (v ou ∧)] pour sélectionner le réglage désiré puis ② appuyez sur [SET]. Heure de début Heure de fin ⊙ Canal de mémorisation

Le programmeur d'enregistrement entre en son de d'attente. L'afficheur indique encore fois les réglages puis rétablit l'affichage original.

3 Effectuez les préparatifs pour l'enregistrement.

① Insérez une cassette dans la platine 2. ② Sélectionnez le mode de réduction de bruit Dolby. (3) Sélectionnez le mode d'inversion. ④ Sélectionnez le sens de défillement de la bande.

4 Appuyez sur [b/1] pour éteindre l'appareil.

Le témoin PLAY/REC demeure allumé pour indiquer que le programmeur d'enregistrement (ou de lecture) est activé.

L'enregistrement commencera 30 secondes avant l'heure programmée, le son étant coupé durant la durée programmée.

Pour désactiver le programmeur

Appuyez sur [②PLAY/②REC] pour que “②REC” disparaisse.

② PLAY → REC → PLAY ② REC → Éteint (désactivé)

Le programmeur d'enregistrement est désactivé, mais les réglages demeurent en mémoire.

Pour activer et désactiver les programmeurs

Les programmateurs seront en fonction aux heures programmes si le témoin PLAY/ REC est allumé. Ils peuvent être activés et désactivés en appuyant sur [OPLAY/0REC].

Vérification des programmations

Appuyez sur [CLOCK/TIMER] pour sélectionner "②PLAY" (ou "②REC").

Les réglages de programmation sont indiqués dans l'ordre suivant :

Programmateur de lecture:

Heure de début → Heure de fin → Source → Volume

Programmateur d'enregistrement:

Heure de début → Heure de fin → Station sélectionnée

Vous pouvez vérifier les programmations même lorsque l'appareil est éteint.

Pour utiliser l'appareil une fois les programmes terminés

L'appareil peut être utilisé une fois les programmations terminées.

Assurez-vous d'éteindre l'appareil avant l'heure programmée.

Remarques

-Si vous éteignez puis rallumez l'appareil pendant que le programmateur fonctionne, le réglage de l'heure de fin programmée ne sera pas activé. - Si l'appareil est allumé, le programmateur ne fonctionnera pas. L'appareil doit être en mode d'attente. - Les heures de début/fin programmées restent en mémoire dans l'appareil jusqu'à ce que vous effectuiez une nouvelle programmation. Si vous programmez une nouvelle heure de début, vous devez aussi programmer une nouvelle heure de fin. - N'activez pas la fonction DEMO après avoir réglé un programmateur. Les programmateurs ne fonctionnent pas lorsque la fonction DEMO est activée.

Télécommande seulement

Ce programmateur éteint l'appareil à l'expiration d'une durée programmée.

Appuyez sur [SLEEP] pour sélectionner la durée (en minutes).

SLEEP 30→SLEEP 60→SLEEP 90

SLEEP OFF ← SLEEP 120 ←

Pour désactiver le programmeur d'arrêt différé

Appuyez sur [SLEEP] pour sélectionner "SLEEP OFF".

"SLEEP" disparaît.

Pour vérifier la durée restante

(Pendant que le programmeur fonctionne)

Appuyez sur [SLEEP].

La durée restante s'affiche pendant environ 5 secondes.

Pour changer la programmation

Appuyez sur [SLEEP] pour afficher la durée restante, puis appuyez de nouveau pour sélectionner la durée désirée.

Utilisation des programmeurs ensemble

Les programmeurs peuvent tous être utilisés simultanément, mais assurez-vous que l'appareil est éteint avant l'heure de début des programmeurs d'enregistrement et de lecture.

DISPLAY MODE

(Avec Klangprozessor)

VOLUME

Le processeur audio indique le niveau de chacune des gammes sonores avec l'un ou l'autre des trois types d'affichage décrits ci-après.

Appuyez sur [display mode]

(a) Sur le processeur audio

L'affichage du spectre affiché change dans l'ordre suivant.

Affichage normal

Cet affichage indique le niveau du son pour chacune des gammes de tonalité.

b Affichage de retenue de crête

La valeur de crête pour chacune des gammes sonores demeure sur l'affichage pendant environ une seconde après son émission.

c Affichage auroral

La valeur de crête pour chacune des gammes sonores est affichée en sens inverse.

Appuyez sur [MUTING]

Le volume est réduit au minimum.

Pour annuler

Appuyez de nouveau sur [MUTING].

L'indication "MUTING" disparaît et le niveau de volume est rétabli.

Pour désactiver la fonction à partir du tuner/amplificateur, tournez [VOLUME] au minimum (- dB), puis augmentez-le jusqu'au niveau désiré.

La fonction de coupure du son est également désactivée si vous éteignez l'appareil.

Réduisez le son avant de brancher le casque.

Éviter une écoute prolongée au point qu'elle soit préjudiciable pour l'ouïe.

Type de fiche : stéréo de 3,5 mm

• Éteignez tous les composants avant d'effectuer les raccordements.
• Référez-vous au manuel du composant pour plus d'informations.

(Cables et appareil non fournis.)

Cet appareil est doté des bornes d'entrée pour systèmes surround à 5.1 canaux, mais il n'est pas doté des décodeurs nécessaires à leur lecture. Le lecteur de disques DVD doit être doté de ces décodeurs et de sorties à 5.1 canaux.

Lecteur de disques DVD avec sortie à 5.1 canaux Processeur audio

Pour enregistrer le son d'un lecteur de disques DVD

Raccordez-le à AUX (DVD).

Subwoofer

Les enceintes avant fournies avec l'appareil sont dotées de caissons de graves, mais vous pouvez améliorer l'effet surround produit par un composant connecté à l'entrée DVD 6ch INPUT en raccordant un autre subwoofer à la sortie SUBWOOFER.

3 Lecteur de disques dvd/lecteur laser (sans sortie à 5.1 canaux), etc.

Cet appareil est doté de circuits Dolby Pro Logic. Il reproduira le son avec la même puissance d'effets stéréophoniques que celle des salles de cinéma.

6 Processeur audio Lecteur de disques DVD/Lecteur laser

(sans sortie à 5.1 canaux), etc.

Vous pouvez écouter le son émis par votre magnétoscope.

Processeur audio Magnétoscope

D lecteur de disques dvd/lecteur laser/magnétoscope, etc.

Vous pouvez écouter le son émis par votre lecteur de disques DVD/Lecteur laser/Magnétoscope, etc.

Processeur audio Lecteur de disques DVD/Lecteur laser/Magnétoscope, etc.

Raccordements d'antennes optionnelles

Utilisez des antennes extérieures si la réception radio n'est pas bonne.

Tuner/amplificateur

Retirez l'antenne FM intérieure. L'antenne devrait être installée par un technicien qualifié. (6) Antenne FM extérieure Cable coaxial 75 (non fourni)

Faites courir un bout de fil à gaine plastique horizontalement le long d'une fenêtre ou d'un autre endroit pratique.

Ne retirez pas l'antenne-cadre AM. Antenne-cadre AM Antenne AM extérieure

Remarque

Déconnectez l'antenne extérieure lorsque l'appareil n'est pas utilisé.

N'utilisez pas l'antenne pendant un orage.

EH790

TUNER → CD → TAPE → VCR (EXT) → AUX (DVD)

EH590

TUNER → CD → TAPE → AUX

Sur la télécommande

Appuyez sur [VCR/AUX/6CH INPUT] (SC-EH790) ou sur [AUX] (SC-EH590).

2 Faites fonctionner l'appareil.

Référez-vous au mode d'emploi de l'appareil pour plus d'informations sur son fonctionnement et son raccordement.

EH790

Pour écouter le son en Dolby Digital et en DTS

page 43

2 Sélectionnez le mode de réduction de bruit

Dolby et le mode d'inversion. (page 47)

5 Commencez la lecture de la source à enregistrer.

Référez-vous au mode d'emploi de l'appareil pour plus d'informations sur son fonctionnement et son raccordement.

Pour arrêter l'enregistrement

Appuyez sur [■] de la platine-cassette.

Pour interrompre momentanément l'enregistrement

Appuyez sur [REC/PAUSE].

La platine-cassette passe en mode d'attente d'enregistrement.

Pour continuer l'enregistrement, appuyez sur [ ] ou [D] (elle dont le témoin clignote).

EH790

Raccordez l'appareil externe à VCR (EXT) OUT.

Sélectionnez la source à enregistrer avec [INPUT SELECTOR].

Commencez l'enregistrement sur l'appareil externe, puis la lecture de la source à enregistrer.

Avant de faire appel à un réparateur, recherchez dans le tableau ci-dessus la cause possible du problème. En cas de doute sur certains points de vérification ou si les solutions indiquées dans le tableau ne permettent pas de résoudre le problème, consultez votre revendeur.

Les pages de référence sont indiquées par des numéros dans un rond noir 6.

Problèmes communs

Absence de son.	Augmentez le volume. Éteignez l'apparéil, identifiez la cause et corrègez le problème, puis allumez l'apparéil. Les causes incluent le court-circuit des fils d'enceintes positif et négatif, la fait de souméttre les enceintes à un volume trop élevé ou une puissance excessive, et l'utilisation de l'apparéil dans un environnement chaud.
Le son n'est pas constant, est inversé ou n'est émis que par une seule enceinte.	Vérifiez les raccordements des enceintes. ③ ⑨
Souffle à la lecture.	Il y a un cordon d'alimentation ou une lamière fluorescente près des cables. Gardez les autres apparéils et cordons élognés des cables de l'apparéil. Si cela est possible dans votre région, raccordez le connecteur d'alimentation ou branchez la prise d'alimentation dans le sens contraire pour inverterir leurs pôles.
“ERROR” s'affiche.	Exécution d'une commande incorrecte. Lizez les instructions et essayez de nouveau.
“U70” s'affiche.	Raccordez les cables plats solidement. Si “U70” demeure sur l'affichage, contactez votre revendeur.
“F60” s'affiche.	Il y a un problème avec l'ampli tuner. Contactez votre revendeur.
“---” s'affiche.	Vous venez de brancher le cordon d'alimentation secteur pour la première fois ou il y a eu une panne d'électricité réconnent. Réglez l'heure. ⑩
L'affichage s'allume même une fois l'apparéil éteint.	La fonction de démonstration (-DEMO) est activée. Désactivez-la si elle n'est pas nécessaire. ⑰

Le changeur CD ou le lecteur CD Écoute de la radio

L'indication de l'afficheur est incorrecte ou la lecture ne commence pas.	Le disque est peut-être à l'envers. ① ⑩ Essuyez le disque. Remplacez le disque s'il est rayé, déformé ou non standard. De la condensation peut s'être formée à l'intérêur du changeur ou du lecteur à cause d'un changement brusque de température. Attendez environ une heures pour qu'elle disparaisse et essayez de nouveau.
EH790 “TAKE OUT/DISC” s'affiche.	Un problème est survenu au niveau du mécanisme. (Il y peut-être eu une panne d'électricité.) Le tiroir s'ouvre automatiquement. Retireze le disque du tiroir et, après vous être assure qu'il n'y pas de disque dans le tiroir, fermez-le. L'appareil émet les sons de changement de disque pendant un moment, après quoi il devrait fonctionner normalement.

Vous entendez du bruit (parasites). Le témoin stéreo clignote ou ne s'allume pas. Le son est déformé.	Utilisez une antenné extérieur. ©
Vous entendez des battements (interférence).	Éteignez le téléviseur ou éloignez-le de l'appareil.
Vous entendez un léger bourdonnement lorsque vous écoutez une émission AM.	Éloignez l'antenne des autres cables et cordons.
Il n'est pas possible de faire l'accord sur la bonne fréquence AM.	Modifiez le pas de fréquence. Maintenez [TUNER/BAND] enfonnée pendant 10 secondes pourmettre le pas sur 9 kHz.

La platine-cassette

Mauvaise qualité de son.	Nettoyez les têtes. Vérifiez le réglage de la réduction de bruit Dolby.
L'enregistrement n'est pas possible.	Si les languettes de protection contre l'effacement ont été retirees, recouvre les orifices avec du ruban adhésiF.
"DECK NO TAPE" s'affiche pendant le montage à une touche.	Insérez une cassette dans la platine 2.
"DECK CHANGE TAPE" s'affiche pendant le montage à une touche.	Si les languettes de protection contre l'effacement ont été retirees, recouvre les orifices avec du ruban adhésiF.

Lorsqu'il y a un téléviseur à proximité

L' image du téléviseur disparait ou des bandes apparaissent sur l'écran.

La position ou l'orientation de l'antenna est incorrecte. Si vous utilisez une antenne interieure, changez-la pour une antenne extérieure. Le cordon d'antenna du téléviseur est trop pres de l'apparell. Éloignez le cordon d'antenne du téléviseur de l'apparell.

La télécommande

La télécommande ne fonctionne pas.

Vérifiez si les piles sont insérées correctement. ⑩ Remplacez les piles si elles sont usées.

Pour dépanner cette chaîne, tous les composants sont nécessaires. Si l'appareil doit être réparé, veuillez amener la chaîne complète.

Si les surfaces sont sales

• Ne jamais utiliser d'alcool, de diluant pour peinture ni de bénzine pour nettoyer l'appareil.
• Avant d'utiliser un chiffon imprégné chimiquement, lire attentivement les instructions qui accompagnent le chiffon.

Pour obtenir un son plus net

Nettoyez les têtes périodiquement pour assurer une bonne qualité de lecture et d'enregistrement. Utilisez une cassette de nettoyage (non fournie).

Soin et choix des cassettes

L'appareil peut faire correctement la lecture ou l'enregistrement des types de cassettes suivants. Il identifie automatiquement le type.

-La bande des cassettes dont la durée excède 100 minutes est mince et peut se briser ou se coincer dans le mécanisme. - Le mode de bande peut se coincer dans le mécanisme, aussi devant-il être rembobiné avant la lecture de la cassette. - Les cassettes à bande sans fin peuvent se coincer dans les pièces mobiles de la platine si elles ne sont pas utilisées de la bonne façon. Utilisez des cassettes qui conviennent au mécanisme d'inversion automatique de cet appareil.

Fiche technique

PROCESSEUR AUDIO

Section EQ/SEP GEO manuel

Égalisateur à 5 bandes

Fréquence centrale

Commande de niveau

Mode EGAL/ESPACE 4 modes Mode EGAL EH590

3 modes

SUPER ÉGALISEUR D'IMAGE ACOUSTIQUE 3D

EH790

3 modes AI EQ, SUPER 3D AI 1, SUPER 3D AI 2

Section préamplificateur

Sensibilité/impédance d'entrée

VCR(EXT)EF790 AUX (DVD) EH790 AUX [EH590]

Niveau de sortie EF790

VCRRECOUT

■Section DOLBY PROLOGIC EHHZ00 Mode PROLOGIC Mode PRO Local Mode CENTRAL RETARD

Section AV Surround E1790

Mode AV surround

Section de commande DSP

Mode de commande DSP

SUPER SOUND EQ

EH790 CENTER FOCUS

Section d'analyseur de spectre Mode d'affichage : NORMAL, PEAKHOLD, AURORA Données générales Dimensions (L×H×P)

Baidu

EH590 293×89×269 mm

EH790 1,5 kg

EH590 1,4 kg

TUNER/AMPLIFCATEUR

Section amplificateur EH790 Puissance de sortie (les deux canaux entrainés)

Mode stereo

DIN 1 kHz DHT 1%/6Ω (HIGH) 100 Hz DHT 1%/8Ω (LOW) RMS 1 kHz DHT 10%/6Ω (HIGH) 100 Hz DHT 10%/8Ω (LOW)

Mode PRO LOGIC

DIN

FRONT 1 kHz DHT 1%/6Ω (HIGH) 2×25 W 100 Hz DHT 1%/8Ω (LOW) 2×45 W SUBROUND 1 kHz DHT 1%/8Ω 2×30 W CENTER 1 kHz DHT 1%/80

RMS

FRONT 1 kHz DHT 10% 6Ω (HIGH) 2 × 35 W 100 Hz DHT 10%/8Ω (LOW) 2×65 W SURROUND 1 kHz DHT 10%/8Ω 2×40 W CENTER 1 kHz DHT 10%/8Ω 80 W

PMPO 1 kHz/HIGH 6 Ω, LOW 8 Ω.

CENT. 8Ω, SURR. 8Ω

torsion harmonique totale duissance nominale à 1 kHz 1% (6Ω) 0.1% (6Ω)

Impédance de charge

FRONT (HIGH)

(LOW)

SUBROUND CENTER

S. WOOFER NUMÉRIQUE

Fréquence centrale Niveau (VOL -20 dB)

a i a a i k.

---

Section amplificateur EH590

Puissance de sortie (les deux canaux entrainés)

DIN 1 kHz DHT 1%/6Ω (HIGH) 100 Hz DHT 1%/8Ω (LOW)

RMS 1 kHz DHT 10% / 6Ω (H

Puissance nominale à 1 kHz Semi-puissance à 1 kHz

Impédance de charge MAIN (HIGH)

rainés)

2 × 25 ~W

2 × 65 ~W

2 × 35 ~W

2 × 85 ~W

(LOW)

S. WOOFER NUMERIQUE

Fréquence centrale Niveau (VOL -20 dB)

MID +3 dB / MAX +6 dB

Section tuner FM Plage de fréquence

87,50-108,00 MHz

Sensibilité

Rapport S/B 26 dB Support S/B MONO Borne(s) d'antenne

SectiontunerAM

522-1629 kHz (pas de 9 kHz) 630 kHz (pas de 10 kHz)

3) 500 V/m

Section programmateur Horloge Asservissement par quartz

Fonction

Programmateur de lecture (1 fois, quotidienne)

Programmateur d'enregistrement (1 fois, quotidienne)

Programmateur d'arrêt différé

(120 mn, intervalles de 30 mn)

Intervalles de réglage (lecture/enregistrement)

1 minute - 23 heures et 59 minutes

(intervalle de 1 minute)

Données générales Alimentation Consumption

230 V CA, 50 Hz

EH790 190W

EH590160W

Mode d'atteinte Dimensions (L×H×P) Poids

293× 118.5× 345mm

EH790 5.2 kg

EH590 5,0 kg

LECTEUR CD Disques dont la lecture est possible (8 cm ou 12 cm)

CD (CD-DA)

EH790 CD-R/RW (disques de format CD-DA, WMA ou MP3) EH590 CD-R/RW (disques de format CD-DA)

Capteur

Longueur d'onde Données générales Dimensions (L×H×P)

Polds

EH790 293× 89× 288mm

EH590 293×89×268 mm

EH790 2,2 kg

EH590 1.6 kg

PLATINE-CASSETTE

Platine-cassette stéréo

4 pistes, 2 canaux

Système d'enregistrement

Prémagnetisation CA

Fréquence de prémagnetisation

100 kHz

Système d'effacement

Tetes

Platine 1 (Tête de lecture)

Platine 2

Tete permalloy

(Tête d'enregistrement/lecture)

Tête d'effacement

Tete permalloy

Tête en ferrite à double entrefer

Moteurs

Platine 1, 2

Servomoteur CC

Vitesse de défilement de bande

4.8 cm/s

Plurage et scintillement

0,16% (valeur efficace pondérée)

Durées d'avance rapide/rembobinage

Environ 110 secondes avec une cassette C-60

Réponse en fréquence (Dolby NR hors service)

TYPE I (NORMAL)

20 Hz-16 kHz (DIN)

TYPE II (HIGH)

20 Hz-16 kHz (DIN)

TYPE IV (METAL)

20 Hz-16 kHz (DIN)

Rapport S/B (niveau de signal = niveau)

(gistrement max., cassette de type II)

NR hors service

56 dB (pondération A)

Dolby NR B en service

66 dB (pondération A)

Sensibilité et impédance d'entrée

REC (IN)

Tension et impédance de sortie

PLAY (OUT)

150 mV/23 kΩ

280 mV/360 Ω

Données générales

Dimensions (L×H×P) Poids

294× 118,5× 281mm 2.1 kg

ENCEINTEAVANT

Type 3 voies, 3 hauts-parleurs, Bass Reflex Haut-parleur(s)

Super woofer (caisson de grave) 17 cm, à cône Boomer 12 cm, à cône

EH790 6 cm, à dôme de forme annulaire

Puissance d'entree (Musique) HIGH 60 W, LOW 120 W Niveau de pression sonore de sortie

Fréquence de recouvrement

EH790 120 Hz, 4 kHz

EH590 150 Hz, 4 kHz

Plage de fréquence

42Hz-50kHz(-16dB) 46 Hz-36 kHz (-10 dB)

EH590 42 Hz-22 kHz (-16 dB)

46 Hz-20 kHz (-10 dB)

Données générales Dimensions (L×H×P) Poids

ENCEINTE CENTRALE EH790

Type 2 voies, 3 haut-parleurs, Bass Reflex Haut-parleur

Boomer (X2)

8 cm, à cone 6 cm, à cone

Impedance

Puissance d'entrée (Musique)

Niveau de pression sonore de sortie 86 dB/W (1,0 m) Fréquence de recouvrement 4 kHz Plage de fréquence 100 Hz-22 kHz (-16 dB) 115 Hz-20 kHz (-10 dB)

Données générales

Type 1 voie, 1 haut-parleur, fermée Haut-parleur

Plage intégrale

8cm, àccone

Impedance

Puissance d'entrée (Musique)

Niveau de pression sonore de sortie 84 dB/W (1,0 m) Plage de fréquence 130 Hz-20 kHz (-16 dB)

150 Hz-18 kHz (-10 dB)

Données générales

Dimensions (L × H × P)

Poids

140× 99× 118mm

0,9 kg

Remarques

1. Spécifications sujettes à modifications sans préavis

Les poids et les dimensions sont

approximatifs.

1. On mesure la distorsion harmonique totale au moyen d'un analyseur de spectre digital.
2. LOW et HIGH signifient respectivement

basse fréquence et haute fréquence.
