Type de produit	Lave-linge séchant
Capacité de lavage	7 kg
Capacité de séchage	5 kg
Vitesse d'essorage	1400 tours/minute
Classe énergétique	A
Consommation d'eau	50 L par cycle
Dimensions approximatives	85 x 60 x 55 cm
Poids	70 kg
Alimentation électrique	230 V
Puissance	2000 W
Fonctions principales	Programmes de lavage variés, séchage par condensation, départ différé
Entretien et nettoyage	Filtres à nettoyer régulièrement, vidange du réservoir d'eau condensée
Pièces détachées et réparabilité	Disponibilité des pièces sur demande, réparabilité facilitée
Sécurité	Protection contre les surcharges, verrouillage de sécurité pour enfants
Compatibilités	Compatible avec les produits de lessive standard

FOIRE AUX QUESTIONS - WDWG75148EU WHIRLPOOL

Que faire si ma machine à laver WHIRLPOOL WDWG75148EU ne démarre pas ?

Vérifiez si la machine est correctement branchée et que la prise fonctionne. Assurez-vous également que le hublot est bien fermé et que le programme de lavage est sélectionné.

Comment puis-je résoudre un problème de vidange avec ma WHIRLPOOL WDWG75148EU ?

Vérifiez si le filtre de vidange est obstrué. Assurez-vous également que le tuyau de vidange n'est pas plié ou bloqué.

Pourquoi ma machine à laver WHIRLPOOL WDWG75148EU fait-elle du bruit pendant le cycle ?

Les bruits peuvent être causés par des objets coincés dans le tambour ou par un déséquilibre de la charge. Vérifiez le tambour et redistribuez le linge si nécessaire.

Ma machine affiche un code d'erreur. Que signifie-t-il ?

Consultez le manuel d'utilisation pour connaître la signification des codes d'erreur. Chaque code indique un problème spécifique à résoudre.

Comment nettoyer le filtre de ma WHIRLPOOL WDWG75148EU ?

Pour nettoyer le filtre, éteignez la machine, ouvrez le panneau d'accès, retirez le filtre et rincez-le sous l'eau chaude pour enlever les résidus.

Quel type de détergent dois-je utiliser avec ma machine à laver WHIRLPOOL WDWG75148EU ?

Utilisez un détergent adapté aux machines à laver, de préférence liquide, et respectez les dosages recommandés sur l'emballage.

Comment puis-je réduire les vibrations de ma machine à laver ?

Assurez-vous que la machine est installée sur une surface plane et stable. Ajustez les pieds de la machine si nécessaire pour équilibrer le niveau.

Que faire si ma WHIRLPOOL WDWG75148EU ne chauffe pas l'eau ?

Vérifiez que le réglage de température est correct. Si le problème persiste, il pourrait s'agir d'un problème avec l'élément chauffant et vous devrez contacter un technicien.

Comment puis-je programmer un cycle de lavage différé sur ma machine ?

Sélectionnez le programme de lavage souhaité, puis utilisez la fonction de départ différé pour choisir le délai avant le début du cycle.

Quel est le niveau de consommation d'eau de la WHIRLPOOL WDWG75148EU ?

La consommation d'eau varie selon le programme choisi, mais en général, elle est conçue pour être économe en eau tout en assurant un lavage efficace.

Puis-je laver des vêtements délicats dans ma WHIRLPOOL WDWG75148EU ?

Oui, utilisez le programme délicat pour laver les vêtements sensibles afin de les protéger tout en assurant un nettoyage efficace.

MODE D'EMPLOI WDWG75148EU WHIRLPOOL

Afin de profiter d'une assistance complète,

veuillez enregistrer votre appareil sur

www.whirlpool.eu/register

Lire attentivement les instructions avant d'utiliser l'appareil.

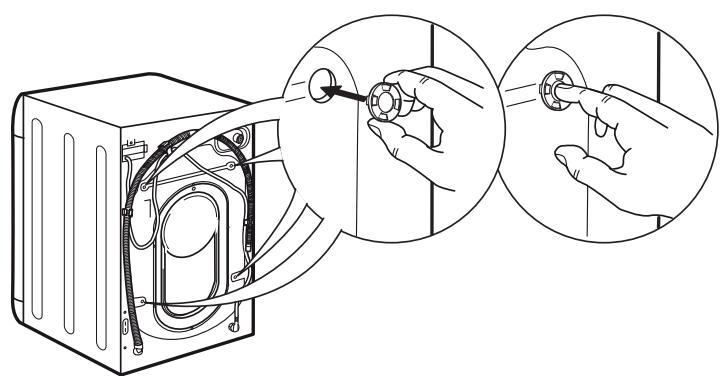

Avant de mettre l'appareil en service, les boulons de transport doivent être impérativement

retirés. Pour plus d'informations sur comment les enlever, voir les consignes d'installation.

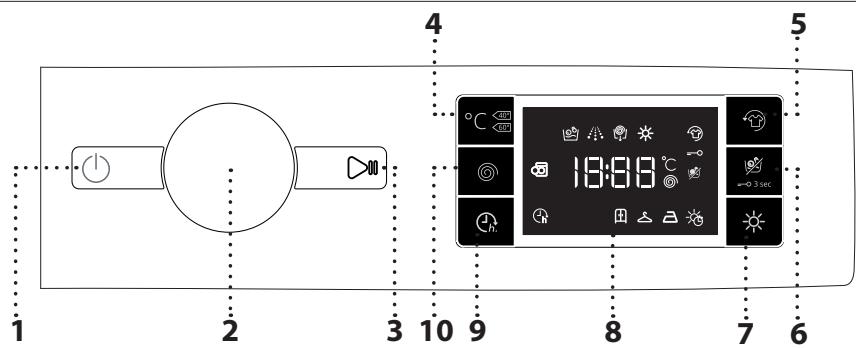

Bandeau de commandes

1. Touche ON/OFF
2. Sélecteur de programme
3. Touche Marche / Pause
4. Touche de réglage de la température
5. Touche FreshCare+
6. Touche Séchage/Verrouillage des touches
7. Touche Paramètres de séchage
8. Ecran
9. Touche Départ différé
10. Touche Vitesse essorage

Indicateurs à l'écran

Phase de lavage Indique la phase de lavage du cycle

Phase de séchage

FreshCare+ activé

Verrouillage des touches activé = O

Sélectionner le séchage

Mode de séchage

Séchage automatique des

niveau

Départ différé activé

Porte verrouillée

Tableau programmes

Charge maximale 7 Kg Puisance absorbée en mode OFF 0,5 W / en mode veille 8 W								Produits lessiviels et additifs			Produit lessiviel conseilé
Programme		Tempéra-ture	Essorage maximal(tours)	Sé-chage	Charge maxi-male(kg)	Charge max. pour le cycle de séchage(kg)	Durée(Minutes)	Prélavage	Lavage	Adoucis-sant	Poudre	Liquide
								1	2	3
	MIXTE	-40°C	1000	✓	4,5	4,5	La durée du programme est indiquée sur l'écan.	-	●	○	-	✓
	COTON (2)	-60°C	1400	✓	7	5		-	●	○	✓	✓
	SYNTHÉTIQUES (3)	-60°C	1200	✓	4,5	4,5		-	●	○	✓	✓
	RAPIDE 30'	-30°C	800	-	3,5	-		-	●	○	-	✓
	SPORT	-40°C	600	✓	4	4		-	●	○	-	✓
	LAVAGE & SÉCHAGE 45'	30°C	1400	✓	1	1		-	●	○	-	✓
	LAVAGE & SÉCHAGE 90'	30°C	1200	✓	2	2		-	●	○	-	✓
	ESSORAGE & VIDANGE *	-	1400	✓	7	5		-	-	-	-	-
	RINÇAGE & ESSORAGE	-	1400	✓	7	5		-	-	○	-	-
	BLANCS	-90°C	1400	✓	7	5		●(90°)	●	○	✓	✓
	ECO COTON (1)	-60°C	1400	✓	7	5		-	●	○	✓	✓
	LAINE	-40°C	800	✓	2	2		-	●	○	-	✓
	DÉLICATS	-30°C	0	✓	1	1		-	●	○	-	✓
	COLOURS15°	15°C	1000	✓	4,5	4,5		-	●	○	-	✓

Dosage nécessaire Dosage en option

Pour les programmes de lavage avec des températures supérieures à 50°C, nous recommandons l'utilisation de détergent en poudre plutôt que liquide, et suivez les directives sur l'emballage du détergent.

Pour tous les instituts d'essai :

1) Programme de vérification confirme à la norme EN 50229 (Lavage): sélectionnez le programme avec une température de 60°C. 2) Programme cotton prolongé: réglez le programme avec une température de 40°C. 3) Programme synthétique long: sélectionner le programme / avec une temperature de 40°C

Programme de vérification confirme à la norme EN 50229 (Séchage): sélectionner le programme de lavage et sélectionner le degré de séchage « [ ] », pour les deux charges. Le premier séchage doit être effectué avec la charge nominale.

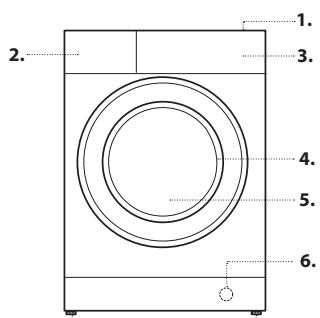

Description du produit

1. Plan de travail
2. Distributeur de lessive
3. Panneau de commande
4. Poignée de porte
5. Porte
6. Filtre à eau
7. Supports réglables (4)

• Sélectionnez le programme ↓ et réglez la vitesse d'essorage à 0 pour vider seulement.

La durée du cycle indiquée sur l'écran ou dans le manuel est une approximation calculée à partir de conditions normales. Plusieurs facteurs peuvent influencer la durée de cycle réelle : la pression et la température d'arrivée d'eau, la température ambiante, la quantité de détergent, la grosseur et type de lessive, l'équilibre de la charge, et toute autre fonction sélectionnée.

6th Sense - la technologie à capteur adapte l'eau, l'énergie et la durée du programme à votre charge de lavage.

Bac 3: additifs (assouplissant, etc.)

L'assouplissant ne doit pas dépasser

L'indication « MAX »

Utiliser des lessives en poudre pour du linge

en coton blanc et en cas de prélavage et de lavages à une température supérieure à 60°C

Respecter les indications figurant sur le paquet de lessive.

Se conformer aux indications des symboles de lavage des articles. La valeur indiquée par le symbole est la température maximale conseillée pour le lavage du vêtement.

MIXTE

pour laver les vêtements en coton, lin, fibres synthétiques, et fibres mixtes résistants, sales à légèrement sales.

COTON

pour laver les serviettes, sous-vêtements, linges de lit et de table, etc. en coton et lin résistants, sales à très sales.

SYNTHÉTIQUES

pour laver les vêtements sales en fibres synthétiques (comme le polyester, polyacrylique, viscose, etc.) ou un mélange de coton et fibres synthétiques.

RAPIDE 30

pour laver rapidement les vêtements légèrement sales : ce cycle dure seulement 30 minutes, économisant temps et énergie. Charge maximale 3,5 Kg.

SPORT

Pour laver des vêtements de sport légèrement sales (sous-vêtements, shorts, etc.). Pour des résultats optimaux, nous recommandons de ne pas dépasser la charge maximale indiquée dans le «TABLEAU DES PROGRAMMES». Nous recommandons d'utiliser de la lessive liquide, et d'ajouter la quantité adaptée pour une demi-charge.

LAVAGE & SECHAGE 45'

pour laver et sécher rapidement les vêtements en coton et fibres synthétiques légèrement sales. Ce cycle lave et sèche une charge de linge d'un maximum de 1 Kg en seulement 45 minutes.

LAVAGE & SECHAGE 90'

pour laver et sécher rapidement les vêtements en coton et fibres synthétiques. Ce cycle lave et sèche une charge de linge d'un maximum de 2 Kg en seulement 90 minutes.

Essorage & Vidange

Essore la charge de linge pour ensuite vider l'eau. Pour les vêtements résistants.

RINÇAGE & ESSORAGE

Rince et essore ensuite. Pour vêtements résistants.

BLANCS

Pour laver des serviettes, sous-vêtements, nappes, draps etc, en coton résistant et en lin, de normalement à très sales. Ce n'est que lorsque la température est sélectionnée à 90°C que le cycle est doté d'une phase de prélavage avant la phase de lavage principal. Dans ce cas, il est recommandé d'ajouter de la lessive à la fois dans la section de prélavage et de lavage principal.

ECOCOTON

pour laver les vêtements en coton sales. À 40°C et 60°C, c'est le programme standard pour le coton, et le plus efficace en termes de consommation d'eau et d'énergie.

LAINE

Tous les vêtements en laine peuvent être lavés en utilisant le programme « Laine », même ceux portant l'étiquette « lavage main uniquement ». Pour les plusieurs résultats, utilisez des lessives spéciales et ne dépassez pas la charge maximale de linge.

DÉLICATS

pour laver les vêtements délicats. De préférence, tournez les vêtements à l'envers avant de les laver.

Ce cycle aide à protéger les couleurs par un lavage en eau froide (15^) et il utilise moins d'énergie pour chauffer l'eau tout en offrant des résultats de lavage satisfaisants. Adapté pour des vêtements légèrement sales, sans taches. Ce cycle propose des résultats de lavage comparables à 40°C mixtes à 15°C seulement.

Voyant hublot verrouillé

Si le symbole est éteint, la porte est verrouillée. Pour éviter d'abîmer l'appareil, attendez que le symbole s'allume avant d'ouvrir la porte. Pour ouvrir la porte tandis qu'un cycle est en cours, appuyer sur la touche MARCHE/PAUSE [O]; si le symbole est allumé, on peut ouvrir le hublot.

Première mise en service

Avant la première mise en service de l'appareil, effectuer un cycle de lavage avec un produit lessiviel mais sans linge et sélectionner le programme (60^)

Usage quotidien

Trier le linge selon les recommandations fournies paragraphe « AVERTISSEMENTS ET CONSEILS »

• Appuyer sur la touche ON/OFF ; le voyant correspondant à la touche MARCHE/PAUSE se met à clignoter lentement.
• Ouvrir la porte hublot. Charger le linge en faisant attention à ne pas dépasser la quantité indiquée dans le tableau des programmes.
• Sortir le tiroir et placer le produit lessiviel dans les bacs correspondants comme indiqué paragraphe « TIROIR À PRODUITS LESSIVIELS »

-Fermer le hublot.

• Sélectionner à l'aide du bouton PROGRAMMES le programme voulu; une température et une vitesse d'essorage pouvant être modifiées sont associées à ce dernier. La durée du cycle s'affiche sur l'écran.
• La machine affiche automatiquement la température et la vitesse d'essorage par défaut du cycle sélectionné ou les paramètres utilisés récemment, s'ils sont compatibles avec le cycle sélectionné.
• Sélectionner les options souhaitées.
• Appuyer sur la touche MARCHE/PAUSE [▷] pour démarrer le programme de lavage, le voyant correspondant s'allume fixe et le hublot se verrouille (symbole éteint).

Pour activer une pause de lavage, appuyer à nouveau sur la touche MARCHE/PAUSE [▷]; le voyant devient et se met à clignoter. Si le symbole est allumé, il est possible d'ouvrir le hublot. Pour faire redémarrer le lavage exactement à l'endroit de l'arrêt, appuyer une nouvelle fois sur la touche MARCHE/PAUSE [▷].

OUVRIR le HUBLOT si nécessaire

Après le démarrage d'un programme, le symbole s'éteint pour indiquer que la porte ne peut pas être ouverte. Le hublot reste verrouillé tant que le cycle de lavage est en cours. Pour ouvrir le hublot tandis qu'un programme est en cours, pour ajouter ou enlever du linge par exemple, appuyer sur la touche MARCHE/PAUSE pour activer une pause, le voyant se met à clignoter. Si le symbole est allumé, il est possible d'ouvrir le hublot. Appuyer de nouveau sur la touche MARCHE/PAUSE pour continuer le programme.

Modifier un programme de LAVAGE en COURS

Pour modifier un programme lorsqu'un cycle est en cours, mettre le lave-linge en pause en appuyant sur la touche MARCHE/PAUSE (le voyant correspondant se met à clignoter) ; sélectionner le cycle desired et appuyer de nouveau sur la touche MARCHE/PAUSE. Pour annuler un cycle déjà lancé, appuyer longuement sur la touche ON/OFF. Le cycle est interrompu et l'appareil s'éteint.

Fin du programme

La fin du programme est signalée à l'écran par le message «END»; lorsque le symbole est activé, il sera possible d'ouvrir le hublot. Ouvrir le hublot, vider le lave-linge et éteindre l'appareil. Si vous n'appuyez pas sur le bouton « ON/OFF » , la machine à laver s'éteindra automatiquement après environ une demi-heure. Fermez le robinet d'eau, ouvrez la porte et déchargez la machine à laver. Laissez la porte entrouverte pour permettre au tambour de sécher.

! Si l'option est incompatible avec le programme réglé, l'incompatibilité sera signalée par un signal sonore et le témoin correspondant clignotera.

! Si l'option sélectionnée est incompatible avec une autre option précédemment réglée, seule la plus récente restera active.

FreshCare+

Cette option, lorsqu'elle est associée aux cycles de lavage, en augmente les performances en générant de la vapeur pour inhiber la prolifération des principales sources de mauvaises odeurs à l'intérieur de l'appareil (exclusivement pour le lavage). Après la phase de génération de vapeur, la machine exécute un cycle délicat lors duquel elle fait tourner le panier lentement. Lorsque l'option FreshCare+ est associée aux cycles de séchage, elle prévient l'apparition de plis difficiles à éliminer sur les vêtements, grâce à de lentes rotations du panier.

Le cycle FreshCare+ commence à la fin du lavage et se poursuit pendant une durée maximale de 6 heures; il peut être interrompu à tout moment en appuyant sur n'importe quelle touche du panneau de commandes ou en tournant le bouton. Attendre environ 5 minutes avant d'ouvrir le hublot.

Départ différé

Pour démarrer le programme sélectionné plus tard, appuyez sur la touche pour régler le début désiré. Le symbole s'illumine sur l'écran lorsque la fonction est activée. Pour annuler le départ différé, appuyez de nouveau sur la touche jusqu'à ce que la valeur "0" soit affichée sur l'écran.

Température °C 60

Chaque programme a une température préétablie. Pour modifier la température, appuyer sur la touche °C 40. La valeur correspondante est affichée à l'écran.

Essorage

Chaque programme a une vitesse d'essorage préétablie. Pour modifier la vitesse d'essorage, appuyer sur la touche (). La valeur correspondante est affichée à l'écran.

Sélectionner le séchage

À la première pression sur la touche ≥ 0, l'appareil sélectionne automatiquement le niveau de séchage maximum compatible avec le programme sélectionné. Les pressions successives font diminuer le niveau et ensuite le temps de séchage jusqu'à sa suppression "OFF". Deux types de séchage sont disponibles:

A - En fonction du degré d'humidité du linge:

Prêt à ranger [L] : conseillé pour le linge à ranger dans l'armoire sans repassage.

Sur cintre : idéal pour le linge n'exigeant pas de séchage complet. Prêt à repasser : linge légèrement humide, facile à repasser.

B - En fonction du temps : de 210 à 30 min Si, exceptionnellement, la charge de linge à laver et faire sécher dépasse la charge maximum prévue (voir tableau des programmes), procéder au lavage et une fois le programme terminé, séparer le linge dont une partie sera replacée dans le tambour.

Suivre à présent les instructions pour procéder au "Séchage seulement". Procéder de même pour le linge restant.

N. B: un cycle de refroidissement est toujours prévu quand le séchage est terminé.

Séchage seulement

Appuyer sur la touche pour n'effectuer que le séchage.

Après avoir sélectionné le programme voulu, compatible avec le type de linge traité, une pression sur la touche exclut la phase de lavage et lance le séchage au niveau maximum prévu pour le programme sélectionné. Il est possible de modifier et de sélectionner le niveau ou la durée du séchage en appuyant sur la touche séchage >0<.

Verrouillage des touches =0

Pour verrouiller le panneau de commande, appuyez sur la touche 15 environ 3 secondes. Le symbole ≡ -0 s'illumine sur l'écran pour indiquer que le panneau de commande est verrouillé (la seule exception est la touche 1). Ceci prévient tout changement non intentionnel des programmes, rundout avec des enfants près de l'appareil.

Si quelqu'un essaye d'utiliser le panneau de commande, le symbole ≡ 0 clignote sur l'écran.

Pour déverrouiller le panneau de commande, appuyez sur la touche environ 3 secondes.

Trier correctement le linge d'après :

Type de tissu (coton, fibres mélangées, synthétiques, laine, articles à laver à la main). Couleurs (séparer les articles couleurs du blanc, laver les articles couleurs neufs à part). Délicats (petits articles - tels que collants - les articles munis de crochets - tels que les soutiens-gorge - les glisser dans un sachet en tissu).

Vider les poches

Des objets tels que pièces de monnaie ou briquets peuvent endommager le lave-linge et le tambour. Contrôler les boutons.

Entretien et SOIN

Pour toute opération de nettoyage ou d'entretien, éteindre l'appareil et le débrancher. Ne pas utiliser de liquides inflammables pour nettoyer le lave-linge.

Couper l'arrivée d'eau et de courant

Fermer le robinet de l'eau après chaque lavage. Cela réduit l'usure de l'installation hydraulique du lave-linge et évite tout danger de fuites. Débranchez la fiche de la prise de courant quand vous nettoyez votre lave-linge et pendant tous vos travaux d'entretien.

Nettoyage du lave-linge

Pour nettoyer l'extérieur et les parties en caoutchouc, utiliser un chiffon imbibé d'eau tiède et de savon. N'utiliser ni solvants ni abrasifs.

Nettoyage du tiroir à produits lessiviels

Le laver à l'eau courante très souvent.

Entretien du hublot et du tambour

Il faut toujours laisser le hublot entrouvert pour éviter la formation de mauvaises odeurs.

Nettoyage de la pompe

Le lave-linge est équipé d'une pompe autonettoyante qui n'exige aucune opération d'entretien. Il peut toutefois arriver que de menus objets (pièces de monnaie, boutons) tombent dans la préchambre qui protège la pompe, placée en bas de cette dernière.

Contrôler que le cycle de lavage est bien terminé et débrancher la fiche. Pour accéder à cette préchambre :

1. dévisser le couvercle de la pompe de vidange en le tournant dans le sens inverse des aiguilles d'une montre : il est normal qu'un peu d'eau s'écoule;
2. nettoyer soigneusement l'intérieur;
3. revisser le couvercle;

Contrôler le tuyau d'arrivée de l'eau

Contrôler le tuyau d'arrivée au moins une fois par an. Procéder à son remplacement en cas de craquements et de fissures car les fortes pressions en cours de lavage pourraient le faire éclater.

N'utiliser que des tuyaux neufs.

Systeme d'équilibrage de la CHARGE

Avant tout essorage, pour éviter toute vibration excessive et répartir le linge de façon uniforme, le lave-linge fait tourner le tambour à une vitesse légèrement supérieure à la vitesse de lavage. Si au bout de plusieurs tentatives, la charge n'est toujours pas correctement équilibrée, l'appareil procède à un essorage à une vitesse inférieure à la vitesse normalement prévue. En cas de déséquilibre excessif, le lave-linge préfère procéder à la répartition du linge qu'à son essorage. Pour une meilleure répartition de la charge et un bon équilibrage, nous conseillons de mélanger de grandes et petites pièces de linge.

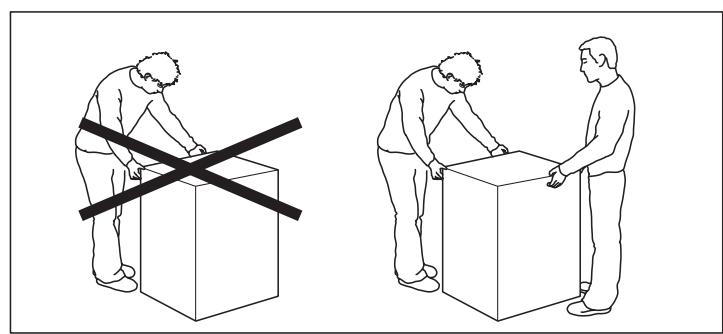

Ne pas soulever le lave-linge en le saississant par le plateau supérieur. Débrancher la fiche de la prise de courant et fermer le robinet de l'eau. S'assurer que le hublot et le tiroir à produits lessiviels sont bien fermés. Débrancher le tuyau d'arrivée du robinet de l'eau puis débrancher le tuyau de vidange. Éliminer l'eau résiduelle dans les tuyaux et bien les fixer pour éviter tout risque d'endommagement pendant le transport. Remettre en place les boulons de transport. Refaire en sens inverse la méthode de retrait des boulons de transport décrite dans le « mode d'installation ».

Il peut arriver que le lave-linge ne fonctionne pas bien. Avant d'appeler le Service d'assistance, contrôlez s'il ne s'agit pas par hasard d'un problème facile à résoudre à l'aide de la liste suivante.

Anomalies	Causes / Solutions possibles
Le lavage-linge ne s'allume pas.	La fiche n'est pas branchée dans la prise de courant ou mal branchée.
	Il y a une coupure de courant.
Le cycle de lavage ne démarre pas.	Le hublot n'est pas bien fermé.
	la touche ON/OFF ⊙ n'a pas été enforcée.
	La touche MARCHE/PAUSE [▷]n'a pas été enforcée.
	Le robinet de l'eau n'est pas ouvert.
	Un départ différé a été sélectionné.
Il n'y a pas d'arrivée d'eau (l'écran affiche « H20 »).	Le tuyau d'acciviée de l'eau n'est pas raccordé au robinet.
	Le tuyau est plié.
	Le robinet de l'eau n'est pas ouvert.
	Il y a une coupure d'eau.
	La pression n'est pas suffisante.
	La touche MARCHE/PAUSE [▷]n'a pas été enforcée.
Le lavage-linge prend l'eau et vidange continuellement.	Le tuyau de vidange n'est pas installé à une distance du sol comprise entre 65 et 100 cm.
	L'extrémité du tuyau de vidange est plongée dans l'eau.
	L'évacuation murale n'a pas d'event.
	Si après ces vérifications, le problème persististe, fermer le robinet de l'eau, éteindre la machine et appeler le Service d'assistance. Si l'appartement est situé en étage dans un immeuble, il peut y avoir des phénomènes de siphonage qui font que le lavage-linge prend et évacue l'eau continuellement. Pour supprimer cet inconvénient, on trouve dans le commerce des soupapes spéciales anti-siphonage.
Le lavage-linge ne vidange pas et n'essore pas.	Le programme ne prévoir pas de vidange : pour certains programmes, il faut la faire partir manuellement.
	Le tuyau de vidange est plié.
	La conduite d'évacuation est bouchée.
Le lavage-linge vibre beaucouppendant l'essorage.	Le tambour n'a pas été débloqué comme il faut lors de l'installation de l'appareil.
	Le lavage-linge n'est pas posé à plat.
	Le lavage-linge est coincide entre des meubles et le mur.
Le lavage-linge a des fuites.	Le tuyau d'acciviée de l'eau n'est pas bien visse.
	Le tiroir à produits lessiviels est engorgé.
	Le tuyau de vidange n'est pas bien fixé.
Les voyants des « Options » et de MARCHE/PAUSE [▷] clignotent rapidement. L'écran affiche un code d'anomalie (par ex.: F-01, F...).	Éteindre l'appareil et débrancher la fiche de la prise de courant, attendre 1 minute environ avant de pallumer. Si l'anomalie persiste, appeler le Service d'assistance .
Il y a un excès de mousse.	Le produit de lavage utilisé n'est pas une lessive spéciale machine (il faut qu'il y ait l'inscription « pour lave-linge », « main et machine », ou autre semblable).
	La quantité utilisée est excessive.
Le lavante-sechante ne s'est pas.	La fiche n'est pas branchée dans la prise de courant ou mal branchée.
	Il y a une panne de courant.
	Le hublot n'est pas bien fermé.
	Un départ différé a été sélectionné.
	Le SÉCHAGE est en position OFF.

MODE DEMO: pour désactiver cette fonction, éteindre la machine à laver. Puis appuyer sur le bouton « START/PAUSE » [ ] et le maintenir enfoncé, puis, dans un délai de cinq secondes, appuyer également sur le bouton « ON/OFF » [ ] et maintenir les deux boutons pendant 2 secondes.

4. 5.

10.

11.

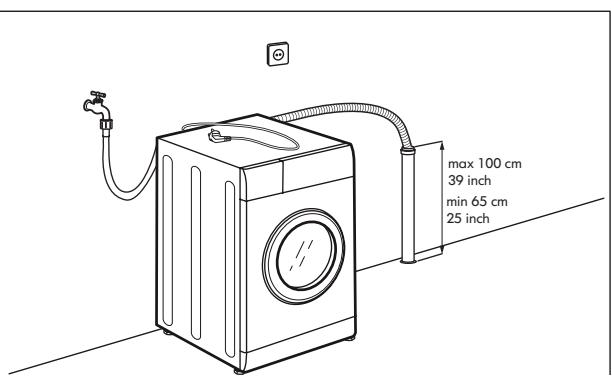

1. max 100 cm 39 inch min 65 cm 25 inch

13.

14.

Avant d'utiliser l'appareil, lisez attentivement les consignes de sécurité. Conservez-les à portée de main pour consultation ultérieure.

Le présent manuel contient des consignes de sécurité importantes, qui figurent également sur l'appareil; elles doivent être observées en tout temps. Le Fabricant décline toute responsabilité si les consignes de sécurité ne sont pas respectées, en cas de mauvaise utilisation de l'appareil, ou d'un mauvais réglage des commandes.

Les enfants en bas âge (0-3 ans) doivent être tenus à l'écart de l'appareil. Les jeunes enfants (3-8 ans) doivent être tenus à l'écart de l'appareil sauf s'ils se trouvent sous surveillance constante. Les enfants âgés de 8 ans et plus, ainsi que les personnes représentant des capacités physiques, sensorielles ou mentales réduites, ou ne possédant ni l'expérience ni les connaissances requises, peuvent utiliser cet appareil sous la surveillance ou les instructions d'une personne responsable leur ayant expliqué l'utilisation de l'appareil en toute sécurité, ainsi que les dangers potentiels. Ne laissez pas les enfants de jouer avec l'appareil. Les enfants ne doivent pas nettoyer, ni procéder à l'entretien de l'appareil sans surveillance.

N'ouvre pas la porte avec trop de vigueur et ne l'utilise pas comme marchepied.

Utilisation autorisée

MISE EN GARDE: Cet appareil n'est pas conçu pour être utilisé avec un dispositif de mise en marche externe comme une minuterie ou un système de contrôle à distance. Cet appareil est destiné à un usage domestique et peut aussi être utilisé dans les endroits suivants : cuisines pour le personnel dans les magasins, bureaux et autres environnements de travail; dans les fermes; par les clients dans les hôtels, motels, chambres d'hôtes, et autres résidences similaires. Ne chargez pas la machine au-delà de sa capacité maximale (kg de linge sec) indiquée dans le tableau des programmes. Cet appareil n'est pas conçu pour une utilisation professionnelle. N'utilisez pas l'appareil à l'extérieur. N'utilisez pas de solvants (par exemple térébenthine, benzène), de détergents contenant des solvants, de la poudre à recycler, de détergents pour vitre ou tout usage, ou de liquides inflammables; Ne lavez jamais des tissus imbibés avec du solvant ou des liquides inflammables dans le lave-linge. Ne pas mettre sécher du linge non lavé. Le linge contaminé avec des substances telles que de l'huile de cuisson, de l'acétone, de l'alcool, de l'essence, du kérosène, des détachants, de l'essence de térébenthine, de la cire et des

substances pour l'enlever, doit être lavé à l'eau chaude avec une dose supplémentaire de détergent avant d'être introduit dans le sèche-linge.

Des objets en mousse expansée (mousse de latex), des bonnets de douche, des textiles imperméables, des articles doublés de caoutchouc et des vêtements ou des coussins ayant des parties en mousse de latex ne doivent pas être séchés en sèche-linge. En cas d'utilisation d'assouplissants ou de tout autre produit similaire, se conformer aux instructions du fabricant. La partie finale d'un cycle du sèche-linge se produit sans chaleur (cycle de refroidissement) pour éviter tout endommagement du linge. Ne jamais arrêter le sèche-linge avant la fin du programme de séchage. Dans ce cas, sortir immédiatement tout le linge et l'étendre pour le faire refroidir rapidement. Pendant le séchage, le hublot a tendance à chauffer. Ne mettez pas à sécher du linge lavé avec des solvants inflammables (trichloréthylène par ex.). Ne mettez pas à sécher du caoutchouc-mousse ou des élastomères du même genre. Vérifier qu'au cours du séchage, le robinet de l'eau soit bien ouvert. Enlever tous les objets des poches, notamment les briquets et les allumettes.

Installation

Deux personnes minimum sont nécessaires pour déplacer et installer l'appareil - risque de blessure. Utilisez des gants de protection pour le déballage et l'installation de l'appareil - vous risquez de vous couper. Si vous souhaitez installer un sèche-linge au-dessus de votre lave-linge, vérifiez d'abord si cela est possible auprès du Service après-vente ou de votre détaillant. Une telle installation nécessite la fixation du sèche-linge sur le lave-linge à l'aide d'un kit de superposition ajustat, disponible auprès du Service après-vente ou de votre détaillant. Ne déplacez jamais l'appareil en le tenant par le dessus ou le couvercle. L'installation, incluant l'alimentation en eau (selon le modèle), et les connexions électriques, ainsi que les réparations, doivent être exécutées par un technicien qualifié. Ne procédez à aucune réparation ni à aucun remplacement de pièce sur l'appareil autres que ceux spécifiques indiqués dans le guide d'utilisation. Gardez les enfants à l'écart du site d'installation. Après le déballage de l'appareil, assurez-vous qu'il n'a pas été endommagé pendant le transport. En cas de problème, contactez

le détaillant ou le Service après-vente le plus proche. Une fois installé, gardez le matériel d'emballage (sacs en plastique, parties en polystyrène, etc.) hors de la portée des enfants - ils pourraient s'étouffer. L'appareil ne doit pas être branché à l'alimentation électrique lors de l'installation - vous pourriez vous électrocuter. Au moment de l'installation, assurez-vous que le câble d'alimentation n'est pas endommagé par l'appareil - risque d'incendie ou de short électrique. Branchez l'appareil seulement après avoir complété l'installation.

N'installez pas votre appareil dans un endroit où il pourrait être exposé à des conditions extrêmes comme : mauvaise ventilation, température inférieure à 5°C ou supérieure à 35°C. Lors de l'installation de l'appareil, assurez-vous que les quatre pieds sont stables et reposent sur le sol, en les réglant si nécessaire, et vérifiez que l'appareil soit parfaitement de niveau en utilisant un niveau à bulle. Si l'appareil est installé sur des planchers en bois ou « flottants » (certains parquets et matériaux stratifiés), fixez une feuille de contreplaqué de 60 × 60 × 3 cm (au moins) sur le sol, puis placez l'appareil dessus. Raccordez les tuyaux d'alimentation en eau conformément aux réglementations de votre Compagnie de distribution d'eau locale. Pour les modèles à remplissage à froid uniquement : Ne raccordez pas l'alimentation d'eau chaude. Pour les modèles avec arrivée d'eau chaude : la température de l'eau chaude à l'arrivée ne doit pas dépasser 60°C. Le lave-linge est doté d'écrous de transport destinés à éviter tout endommagement intérieur pendant le transport. Avant de mettre l'appareil en service, les écrous de transport doivent être impérativement retirés. Une fois cette opération terminée, bouchez les ouvertures à l'aide des 4 obturateurs en plastique fournis. Après l'installation du dispositif, attendez quelques heures avant de le démarrer, afin de l'acclimater aux conditions environnementales de la pièce. Assurez-vous que les bouches de ventilation à la base de votre lave-linge (selon le modèle) ne sont pas obstruées par de la moquette ou tout autre matériel. Utilisez uniquement de nouveaux tuyaux pour relier l'appareil à l'alimentation d'eau. Les anciens tuyaux ne doivent pas être réutilisés.

La pression de l'eau doit être dans la gamme de 0,1-1 MPa.

Alimentation électrique

Il doit être possible de débrancher l'appareil de l'alimentation électrique en retirant la fiche de la prise de courant si elle est accessible, ou à l'aide d'un interrupteur multipôle en amont de la prise de courant, conformément aux normes de sécurité électrique nationales.

Utilisez pas de rallonge, de prises multiples ou d'adaptateurs. Une fois l'installation terminée, l'utilisateur ne doit plus pouvoir accéder aux composantes électriques. N'utilisez pas l'appareil si vous êtes mouillé ou si vous êtes pieds nus. N'utilisez pas cet appareil si le cable d'alimentation ou la prise de courant sont endommagés, si l'appareil ne fonctionne pas correctement, ou s'il a été endommagé ou échappé.

Si le câble d'alimentation est endommagé, remplacez-le avec un câble identique par le fabricant ou un de ces techniciens autorisés, ou un technicien qualifié pour éviter les dangers d'électrocution.

Nettoyage et entretien

AVERTISSEMENT: Assurez-vous que l'appareil est éteint et débranché du réseau électrique avant d'effectuer l'entretien - vous pourriez vous électrocuter; n'utilisez jamais un appareil de nettoyage à vapeur - risque d'électrocution.

Élimination des matériaux d'emballage

Les matériaux d'emballage sont entièrement recyclables comme l'indique le symbole de recyclage

Les différentes parties de l'emballage doivent donc être jetées de manière responsable et en totale conformité avec les réglementations des autorités locales régissant la mise au rebut de déchets.

Mise au rebut des appareils électroménagers

Cet appareil est fabriqué avec des matériaux recyclables ou pouvant être réutilisés. Mettez-le au rebut en vous conformant aux réglementations locales en matière d'élimination des déchets. Pour toute information supplémentaire sur le traitement et le recyclage des appareils électroménagers, contactez le service local compétent, le service de collecte des déchets ménagers ou le magasin où vous avez acheté l'appareil. Cet appareil est certifié conforme à la Directive européenne 2012/19/UE relative aux déchets d'équipements électriques et électroniques (DEEE). En vous assurant que l'appareil est mis au rebut correctement, vous pouvez aider à éviter d'éventuelles conséquences négatives sur l'environnement et la santé humaine.

Ce symbole sur le produit ou sur la documentation qui l'accompagne indique qu'il ne doit pas être traité comme un déchet domestique, mais doit être remis à un centre de collecte spécialisé pour le recyclage des appareils électriques et électroniques.

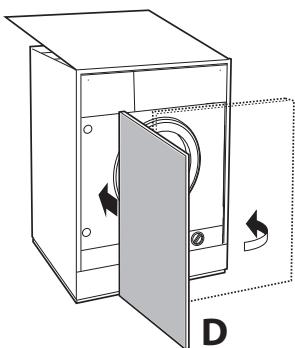

Application du panneau d'habillage en bois sur la porte et montage du machine à laver à l'intérieur des éléments:

Au cas où, après le montage du panneau en bois, il faudrait expédier la machine pour son installation finale, nous vous conseillons de laisser la machine dans son emballage d'origine. L'emballage a été justement réalisé de manière à permettre le montage du panneau en bois sur la machine sans déballer complètement le produit (voir figures ci-dessous).

Le panneau en bois couvrant la façade ne doit pas avoir plus de 13 mm d'épaisseur, il peut être articulé tant à droite qu'à gauche. Pour plus de facilité d'emploi, nous conseillons d'adopter le même sens d'ouverture que pour le hublot dont les charnières sont montées sur le côté gauche.

Accessoires montage porte (fig. 1-2-3-4-5).

N°2 Supports charnière

Fig. 2

Fig. 1 Fig. 3

Fig. 4

Fig. 5

Fig. 4/B

• 6 vis autotaraudeuses l = 13 mm "type A ".
• 2 vis métriques à tête évasée l = 25 mm "type B" ; pour fixation du butoir aimant au meuble.
• 4 vis métriques l = 15 mm "type C"; pour montage des supports charnière au meuble.
• 4 vis métriques l = 7 mm "type D"; pour montage des charnières aux supports.

Montage des pièces sur la façade de la machine.

• Montez les supports de la charnière sur la façade, en positionnant le trou indiqué par une flèche dans la fig. 1 vers l'intérieur de la façade et interposez une cale (fig. 4/B). Utilisez les vis type C.
• Montez le butoir aimant du côté opposé en haut et interposez deux cales (fig. 4/B). Utilisez les deux vis type B.

Utilisation du gabarit de forage.

• Pour marquer l'emplacement des trous sur le côté du panneau, alignez le gabarit de perçage avec le côté supérieur gauche du panneau en vous servant des lignes tracées aux extrémités.
• Pour marquer l'emplacement des trous sur le côté droit du panneau, alignez le gabarit de perçage avec le côté supérieur droit du panneau.
• Réalisez à l'aide d'une fraise appropriée les quatre emplacements où devront trouver place les deux charnières, la cheville en caoutchouc et l'aimant.

Montage des pièces sur le panneau en bois (porte).

• Montez les charnières aux emplacements prévus (la partie mobile de la charnière doit se couvrir vers l'extérieur du panneau) et fixez-les à l'aide de 4 vis type A.
• Montez l'aimant à son emplacement en haut, à l'opposé des charnières et fixez-le au moyen de deux vis type B. Montez la cheville en caoutchouc à sa place en bas. Le panneau est maintenant prêt, vous pouvez le monter sur la machine.

Montage du panneau sur la machine.

Introduisez l'ergot de la charnière indiqué par la flèche fig. 2 dans le logement du support charnière, puis poussez le panneau vers la façade de la machine et fixez les deux charnières à l'aide des deux vis type D.

Fixation du support de la base.

Si la machine est installée à une extrémité de la cuisine intégrée, montez une ou les deux glissières du socle comme illustré fig. 8 en réglant leur profondeur en fonction de la position du socle et, au besoin, fixez-le à ces dernières fig. 9. Pour monter le support de la base, procédez comme suit (fig. 8) : fixez l'équerre P à l'aide de la vis R, insérez le support de la base Q dans la fente prévue et après l'avoir dûment positionné bloquez-le à l'aide de l'équerre d'assemblage P et de la vis R.

Montage de la machine à l'intérieur des éléments.

• Poussez la machine à travers l'ouverture en l'alignant aux autres meubles (fig. 6).
• Servez-vous des pieds de réglage pour amener la machine à la hauteur désirée.
• Pour régler la position du panneau en bois à la verticale et à l'horizontale, servez-vous des vis C et D comme illustré fig. 7. Important : fermez la partie inférieure de la façon, la base touchant au sol.

Fig. 6

Fig. 7

Fig. 8

Fig. 9

Accessoires fournis pour le réglage de la hauteur.

Fig. 10

Vous trouverez à l'intérieur du couvercle en polystyrène (fig. 10) : 2 traverses (G) ; 1 listel (M) ;

et à l'intérieur du tambour : 4 pieds supplémentaires (H) ; 4 vis (I) ; 4 vis (R) ;

4 écrous (L); 2 supports pour la base (Q).

Réglage de la machine en hauteur.

La machine peut être réglée en hauteur (de 815 mm à 835 mm) à l'aide de ses 4 pieds.

Si vous souhaitez l'amener à une hauteur supérieure à celle qui est indiquée plus haut, c'est-à-dire jusqu'à 870 mm, utilisez les accessoires suivants:

les 2 traverses (G) ; les 4 pieds (H) ; les 4 vis (I) ; les 4 écrous (L) puis procédez comme suit (fig. 11) :

Démontez les 4 pieds originaux, positionnez une traverse (G) dans la partie avant de la machine, fixez-la à l'aide des vis (I) (en les vissant dans les trous où étaient fixés les pieds originaux) puis montez les nouveaux pieds (H).

Procédez de même dans la partie arrière de la machine.

Vous pouvez alors régler les pieds H pour élever ou abaisser la machine de 835 mm à 870 mm. Après avoir atteint la hauteur désirée, bloquez les écrous L à la traverse G.

Pour régler la machine à une hauteur comprise entre 870 mm et 900 mm, montez le listel M et réglez les pieds H jusqu'à la hauteur souhaitée.

Pour monter le listel, procédez comme suit : desserrez les trois vis N situées dans la partie avant du couvercle, montez le listel M comme illustré fig. 12 et serrez les vis N.

Fig. 11

Fig. 12
