| Type de produit | Réfrigérateur à vin encastrable |
| Capacité | 34 bouteilles |
| Dimensions approximatives | H 82 cm x L 60 cm x P 57 cm |
| Poids | 50 kg |
| Alimentation électrique | 230 V |
| Consommation énergétique | 0,5 kWh/24h |
| Type de refroidissement | Refroidissement par circulation d'air |
| Température réglable | 5 °C à 20 °C |
| Fonctions principales | Contrôle de l'humidité, éclairage LED, filtration des odeurs |
| Entretien et nettoyage | Nettoyage intérieur avec un chiffon humide, pas de produits abrasifs |
| Pièces détachées et réparabilité | Disponibilité des pièces détachées via le service après-vente Miele |
| Sécurité | Verrouillage de sécurité, protection contre les surcharges électriques |
| Compatibilités | Compatible avec les cuisines encastrées standard |
| Garantie | 2 ans |
FOIRE AUX QUESTIONS - KWT1601VI MIELE
Questions des utilisateurs sur KWT1601VI MIELE
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Cave à vin au format PDF gratuitement ! Retrouvez votre notice KWT1601VI - MIELE et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil KWT1601VI de la marque MIELE.
MODE D'EMPLOI KWT1601VI MIELE
Armoire de mise en température KWT 1601 Vi
Miele vous recommande d'utiliser les accessoires et produits d'entretien MIELE, disponibles à la vente :
au 09 74 50 1000 (appel non surtaxé) - sur www.boutique.miele.fr
Veuillez impérativement lire cette notice avant d'installer et de mettre en service cet appareil. Vous vous protégerez ainsi et éviterez de détériorer votre appareil.
fr - FR
Table des matières
Description de l'appareil 4 Votre contribution à la protection de l'environnement 6 Prescriptions de sécurité et mises en garde 7 Comment économiser de l'énergie? 11 Mise en marche et arrêt de l'appareil 12 Enclencher l'appareil 12 Utilisation 12 Mettre l'appareil hors tension 14 Réglages supplémentaires 14 En cas d'absence prolongée 15 Température et qualité de l'air optimales 16 Température 16 Régler la température 16 Plaques d'isolation pour la séparation thermique 18 Sélectionner l'unité de température (Fahrenheit/Celsius) 18 Affichage de température 19 Humidité de l'air 20 Renouvellement de l'air grâce aux filtres à charbon actif 21 Alarme de porte et de température 22 Alarme de température 22 Alarmonore pour la porte 22 Conservation des bouteilles de vin 24 Présentoir de bouteille 25 Capacité maximale 25 Éclairage de présentation 26 Dégivrage automatique 27 Nettoyage et entretien 28 Intérieur, accessoires 28 Fentes d'aération et d'évacuation 28 Joint de porte 29 Filtres à charbon actif 29 Que faire si...? 30 Origines des bruits 33 Service Après Vente/Garantie 34 Délai et conditions de garantie 34 Branchement électrique 35
Indications de montage 36
Lieu d'installation 36
Sol de niche 37
Butée de porte 37
Meubles / Aménagements 37
Aération 37

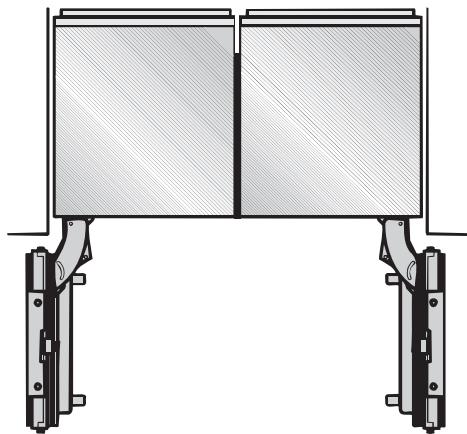

Installation side by side (côte à côte) 38

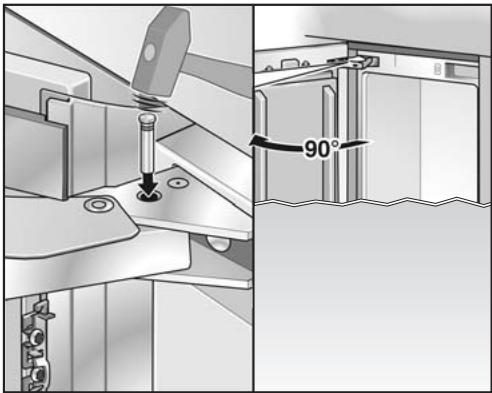

Limiter l'angle d'ouverture de la porte 39

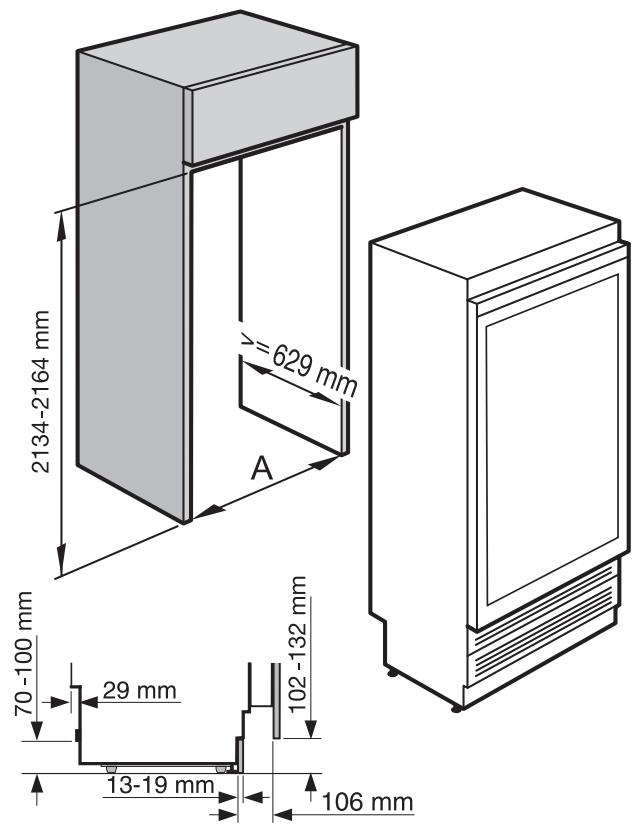

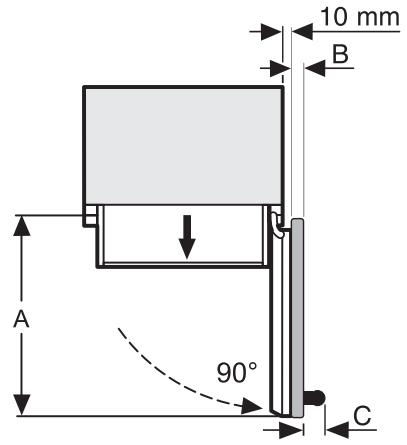

Dimensions de la porte de l'appareil (angle d'ouverture min. 40)

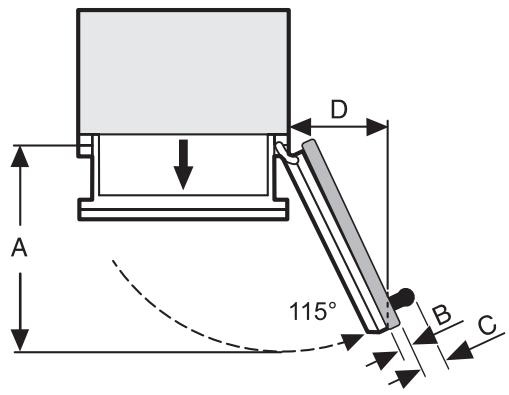

Dimensions de la porte de l'appareil (angle d'ouverture min. 40)
Cotes d'encastrement 41
Pose du branchement électrique 42
Cotes des façades de meuble 42
Encastrement de l'appareil 43
Outils et accessoires nécessaires 43 Poids des panneaux de façades 44 Encastrement dans un meuble de séparation 44 Embout de coin cuisine 44 Ajuster la niche d'encastrement. 45 Contrôler la niche d'encastrement. 45 Avant le montage. 45 Préparer la niche d'encastrement 46

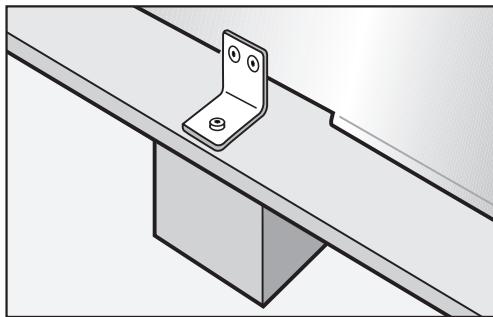

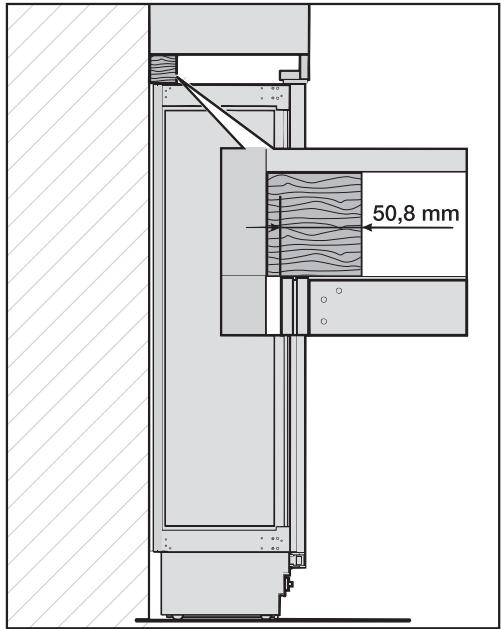

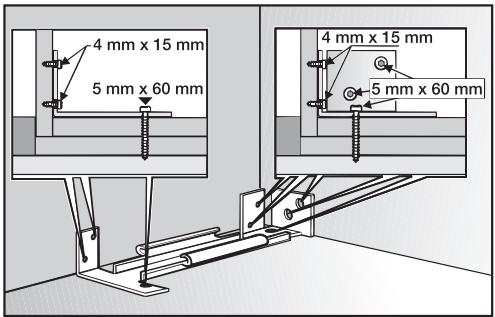

Stabilisateur 47 Fixer le stabilisateur alternatif 48

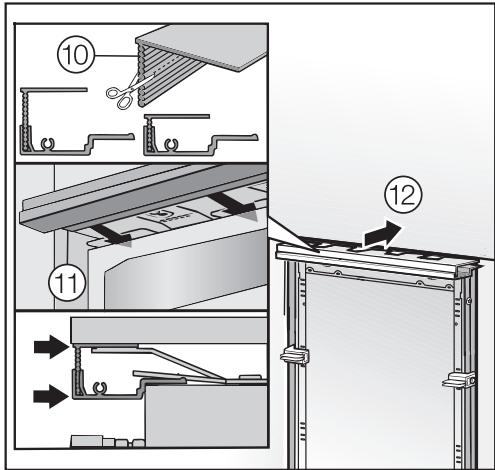

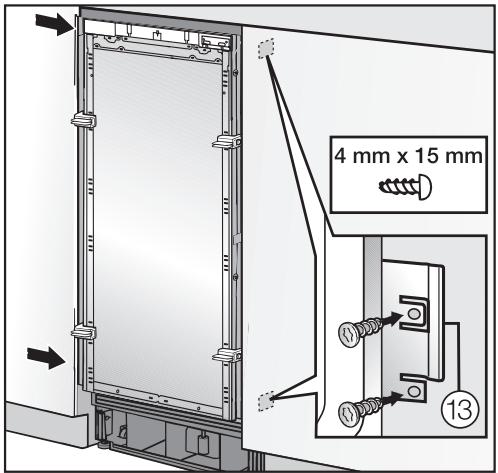

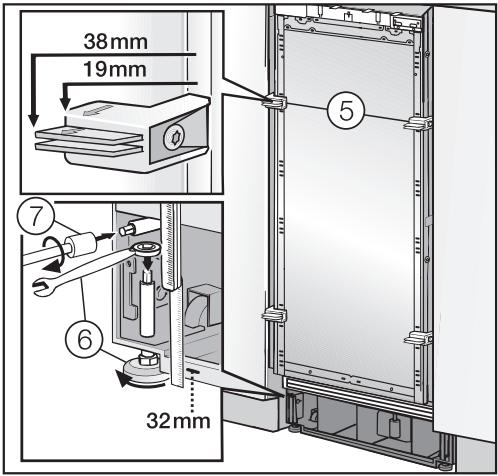

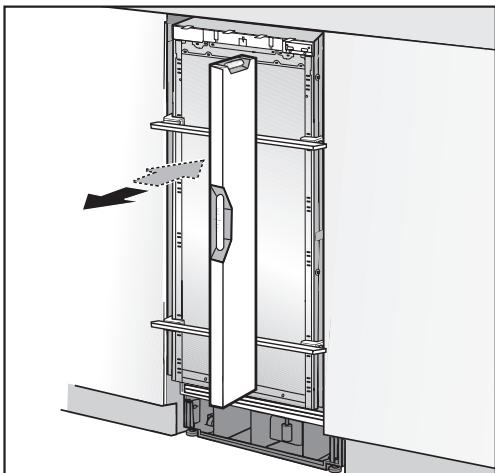

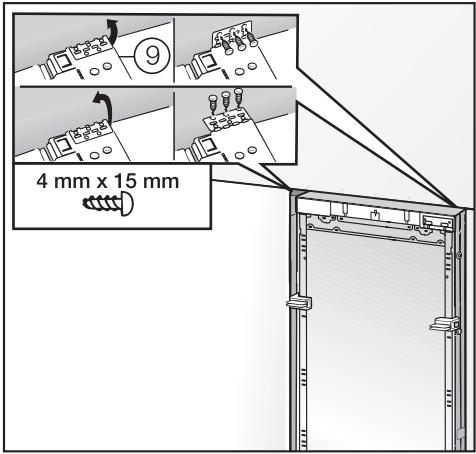

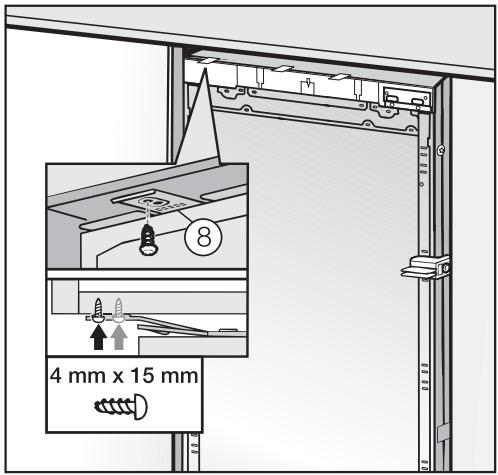

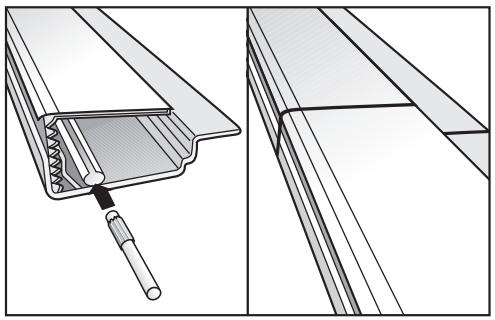

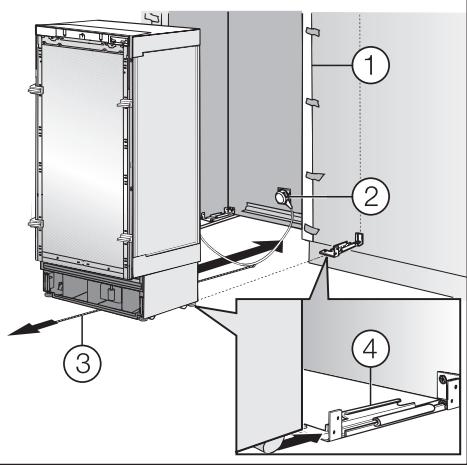

Glisser l'appareil dans la niche. 49 Ajuster l'appareil 50 Fixer l'appareil dans la niche. 51 Préparer le montage du panneau de façade 53 Fixer et ajuster le panneau de façade 55 Fixer la protection 56 Fixer la plinthe 57 Fixer la protection de porte 58 Fixer l'évacuation d'air 59

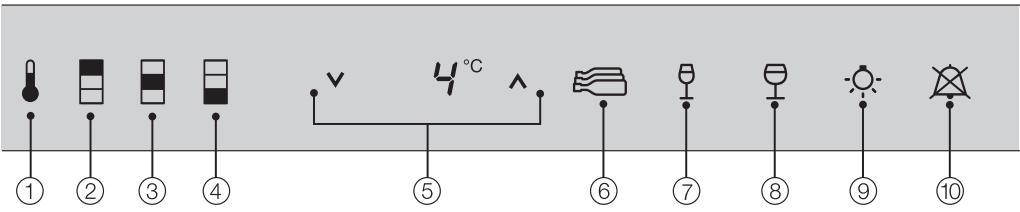

① Touche d'accès ② Sélection de la zone de mise en température du haut ③ Sélection de la zone de mise en température du milieu (4) Sélection de la zone de mise en température du bas ⑤ Réglage de la température (V pour plus froid; ∧ pour moins froid) et réglage de la durée d'éclairage (V pour moins longtemps; ∧ pour plus longtemps)
(6) Sélection de la température pour le vieillissement du vin sur une durée plus longue (7) Sélection de la température pour la mise en température optimale de vin blanc (8) Sélection de la température pour la mise en température optimale de vin rouge ⑨ Activation / désactivation de l'éclairage de présentation 10 Désactivation de l'alarme de température ou de porte (visible uniquement en cas d'alarme de porte ou de température)

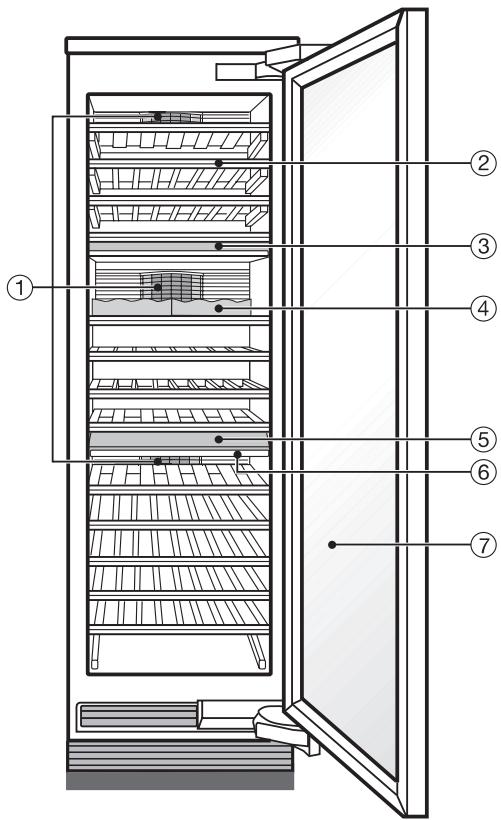

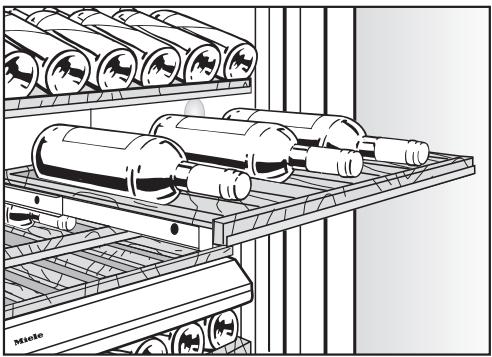

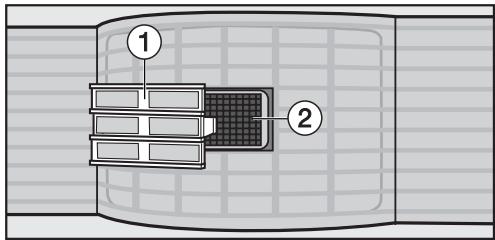

① Aération / filtration à charbon actif ② Clayettes en bois ③ Plaque d'isolation pour la séparation thermique des zones de mise en température du haut et du milieu (4) Présentoir de bouteille ⑤ Bandeau de commande / plaque d'isolation pour la séparation thermique des zones de mise en température du milieu et du bas ⑥ Interrupteur Marche / Arrêt pour l'ensemble de l'appareil ⑦ Porte en verre avec filtre UV
Enlèvement de l'emballage
L'emballage protège l'appareil contre les avaries de transport. Les matériaux utilisés sont choisis en fonction de critères écologiques de façon à en faciliter le recyclage.
Le recyclage de l'emballage économise les matières premières et réduit le volume des déchets à éliminer. En, votre revendeur reprend l'emballage.
Enlèvement de l'ancien appareil
Les anciens appareils contiennent souvent encore des matériaux recyclables. Ils contiennent également des matériaux nocifs, nécessaires au bon fonctionnement et à la sécurité de l'appareil. Ces matériaux peuvent être dangereux pour les hommes et l'environnement s'ils restent dans la collecte de déchets ou s'ils sont mal manipulés. Ne jetez par conséquent en aucun cas votre appareil avec les déchets.
Faites appel au service d'enlèvement ou aux sites de dépôt mis en place par votre commune et spécialement adaptés à l'enlèvement de ce type d'appareils.
Veillez à ne pas endommager les tubulures du circuit frigorifique de votre appareil jusqu'à son enlèvement vers une décharge assurant le recyclage des matériaux. On évitera ainsi que le fluide frigorifique contenu dans le circuit et l'huile contenue dans le compresseur ne soient libérés dans l'environnement.
Gardez l'ancien appareil hors de portée des enfants jusqu'à son enlèvement, pour éviter tout accident.
Cet appareil répond aux réglementations de sécurité en vigueur. Une utilisation inappropriée peut néanmoins causer des dégâts corporels et matériels.
Lisez le mode d'emploi avec attention avant de mettre en service l'appareil. Il vous fournit des informations importantes sur la sécurité, l'utilisation et l'entretien de l'appareil. Vous vous protégerez ainsi et éviterez de détériorer l'appareil.
Conservez ce mode d'emploi et remettez-le à un éventuel futur propriétaire.

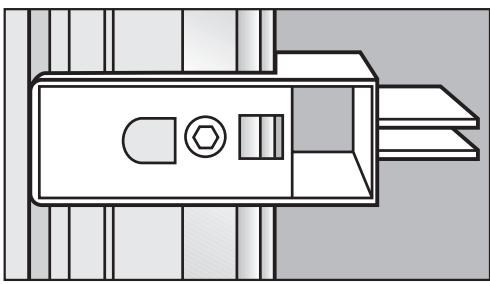

Attention!
Ces appareils sont très lourds et ont tendance à basculer vers l'avant lorsque la porte est ouverte. Maintenez la porte de l'appareil fermée jusqu'à ce que l'appareil soit intégré et fixé selon les indications de la notice de montage et d'utilisation.
Attention :
À des altitudes supérieures à 2500 m, les vitres de la porte peuvent se briser! Cela peut causer des blessures graves!
Utilisation conforme
Cet appareil est destiné à une utilisation domestique, à la maison ou dans les environnements de type domestique, comme par exemple
- dans les magasins, bureaux et autres environnements de travail similaires
- dans les exploitations agricoles
- à l'usage des clients dans les hôtels, les pensions ou les gîtes ou autre type de logement.
Utilisez uniquement cet appareil dans le cadre domestique, pour conserver du vin.
Toute autre utilisation est interdite et pourrait être dangereuse. Le fabricant ne peut être tenu responsable de dommages résultant d'une utilisation non conforme au produit ou d'une manipulation incorrecte.
Les personnes qui ne sont pas en mesure d'utiliser l'appareil en toute sécurité en raison de déficiences physiques, sensorielles ou mentales ne doivent pas l'utiliser sans la surveillance d'une personne responsable.
Précautions à prendre avec les enfants
Les enfants sont autorisés à utiliser l'appareil sans surveillance uniquement si vous leur avez expliqué comment le manipuler sans danger. Ils doivent être conscients des risques encourus en cas de mauvaise manipulation. Surveillez les enfants lorsqu'ils se tiennent à proximité de l'appareil. Veillez à ce que les enfants ne jouent pas avec l'appareil, en s'accrochant à la porte par exemple. Les charnières des portes représentent des zones à risque. Ne permettez pas aux enfants de s'en approcher!
Sécurité technique
Vérifiez que votre appareil ne présente pas de dommages extérieurs avant de le monter. Ne mettez jamais un appareil endommagé en service. Un appareil endommagé peut mettre vos sécurités en péril. Si le cordon d'alimentation électrique est endommagé, celui-ci doit impérativement être remplacé par un technicien SAV/agréé par Miele afin d'éviter tout risque pour l'utilisateur.
Cet appareil contient du frigorigène Isobutane (R600a), un gaz naturel peu polluant mais inflammable. Il ne nuit pas à la couche d'ozone et n'augmente pas l'effet de serre. Le recours à ce frigorigène peu polluant a en partie contribué à une augmentation des bruits d'utilisation. En plus des bruits de fonctionnement normaux du compresseur, il est ainsi possible que des bruits d'écoulement dans l'ensemble du circuit de refroidissement soient audibles. Ces effets secondaires sont malheureusement inévitables bien qu'ils n'aient aucune incidence sur le fonctionnement même de l'appareil. Veillez à n'endommager aucune pièce du circuit frigorifique lors du transport et de l'installation de l'appareil. Les projections du frigorigène peuvent provoquer des lésions oculaires!
En cas de dommages :
- Évitez d'allumer une flamme ou toute autre source d'allumage,
- débranchez l'appareil,
- aérez la pièce où se trouve l'appareil pendant quelques minutes et
- contactez le SAV.
La taille de la pièce où est installé l'appareil doit être proportionnelle à la quantité de frigorigène contenue dans l'appareil. Une fuite éventuelle peut former un mélange gaz-air inflammable dans les pièces trop petites.
Le volume de la pièce doit être d'au moins 1m³ pour 8 g de frigorigène. La quantité de frigorigène est indiquée sur la plaque signalétique à l'intérieur de l'appareil.
Le bon fonctionnement de l'appareil n'est garanti que si celui-ci est monté et raccordé conformément au mode d'emploi.
Avant de brancher l'appareil, comparez impérativement les données de raccordement (tension et fréquence) figurant sur la plaque signalétique avec celles du réseau électrique.
Ces données doivent absolument concorder pour éviter toute dépréciation de l'appareil. Interrogez un électricien en cas de doute.
Les interventions techniques ne doivent être exécutées que par des professionnels.
Les travaux d'installation, d'entretien ou de réparation incorrects peuvent entraîner de graves dangers pour l'utilisateur, pour lesquels le fabricant décline toute responsabilité.
Ne branchez pas cet appareil avec une rallonge ou une multiprise ; ces dernières ne garantissant pas une sécurité suffisante (risque de surchauffe...).
La sécurité électrique de cet appareil n'est garantie que s'il est raccordé à un système de mise à la terre homologué. Il est très important que cette condition de sécurité élémentaire soit remplie. En cas de doute, faites vérifier l'installation par un technicien.
Le fabricant ne peut être tenu pour responsable de dégâts causés par une mise à la terre manquante ou déficiente à l'installation (décharge électrique).
Les interventions techniques ne doivent être exécutées que par des professionnels agréés par le fabricant.
Les travaux d'installation, d'entretien ou de réparation incorrects peuvent entraîner de graves dangers pour l'utilisateur, pour lesquels le fabricant décline toute responsabilité.
La réparation de l'appareil pendant la période de garantie doit être effectuée exclusivement par un Service Après-Vente agréé par le fabricant, sinon vous perdrez le bénéfice de la garantie en cas de pannes ultérieures.
En cas d'interventions sur l'appareil ainsi que des réparations, l'appareil doit être débranché.
L'appareil n'est mis hors tension que si les conditions suivantes sont réunies :
- la fiche de l'appareil est débranchée. Ne tirez pas sur le cordon, mais sur la fiche pour débrancher l'appareil.
- Le fusé de l'installation domestique est désactivé.
Remplacez les pièces défectueuses uniquement par des pièces détachées d'origine Miele. Ces pièces sont les seules dont le fabricant garantit qu'elles remplissent les conditions de sécurité.
Prescriptions de sécurité et mises en garde
Le montage et la mise en service de cet appareil sur des unités mobiles (des bateaux par exemple) ne peuvent être effectués que par des entreprises spécialisées ou des professionnels, en veillant à ce que les conditions nécessaires au fonctionnement de l'appareil en toute sécurité soient réunies.
Utilisation et installation
N'utilisez pas d'appareils électriques dans l'appareil (fabrication de glaces à l'italienne par ex.). Des étincelles pourraient se former. Risque d'explosion ! Ne stockez pas de produits explosives ou d'aérosols dans l'appareil. L'enclenchement du thermostat peut provoquer des étincelles. Ces dernières peuvent faire exploser les mélanges inflammables. Ne traitez pas le joint de porte avec des huiles ou des graisses, sinon il devient poreux. Les ouvertures d'aération et d'évacuation d'air ne doivent pas être couvertes ou obstruées.
Une circulation d'air optimale n'est alors plus garantie. La consommation risque également d'augmenter et des éléments de l'appareil peuvent être endommagés.
Cet appareil est prévu pour une certaine classe climatique (température ambiante) dont il faut respecter les limites. La classe climatique est indiquée sur la plaque signalétique de l'appareil. Une température ambiante plus BASSE entraîne un arrêt prolongé du compresseur, de sorte que le congélateur ne peut fournir la température nécessaire. N'utilisez en aucun cas de nettoyeur vapeur pour dégivrer et nettoyer l'appareil.
La vapeur peut humidifier les pièces sous tension et provoquer un court-circuit.
Élimination du réfrigérateur/congélateur
Détruirez la serrure à ressort ou à pêne de votre ancien réfrigérateur dont vous voulez vous débarrasser. Vous évitez que les enfants ne s'y enferment en jouant au péril de leur vie. N'endommagez aucune pièce du circuit frigorifique, en
- percant les conduits de l'évaporateur contenant du frigorigène.
- coudant les tubulures
- gratant les revêtements de surface.
Les projections du frigorigène peuvent provoquer des lésions oculaires.
Le fabricant ne peut être tenu pour responsable des dégâts dus au non-respect des prescriptions de sécurité et des mises en garde.
| Consommation d'énergienormale | Consommation d'énergieélevée | |
| Installation | Dans des locaux aérables. | Dans des locaux non aérables. |
| Protégés des rayons de soleils di-rechts. | Avec rayons de soleils directs. | |
| Pas à proximité d'une source dechaleur (chauffage, ciusinière). | A côté d'une source de chaleur (chauffage, ciusinière). | |
| Avec température idéale d'env.20 °C. | Avec température ambientelevée. | |
| Réglage de la températurethermostat "nombres approximatifs"(réglage par paliers) | Avec réglage moyen de 2 à 3. | Avec réglage évé : plus la tem-pérature est BASSE, plus la consommation d'énergie estélevée ! |
| Réglage de la températurethermostat "au degré près"(affichage numérique) | Compartiment du bas 8 à 12 °C | |
| Compartiment de réfrigération 4 à5 °C | Pour les apparciels avec fonctionMaxiFroid, veiller à ce qu'avac destempératures ambiantes plus élevées que 16 - 18 °C, l'interrupteursoit étèint. | |
| Zone PerfectFresh environ 0 °C | ||
| Compartiment de congélation -18 °C | ||
| Cave à vin 10 à 12 °C | ||
| Utilisation | N'ouvoir la porte que quand nécess-saire et le moins longtemps possible. | Ouverture de portetrop fréquenteet trop longue = perte de froid |
| Bien ranger vos alimentés. | Le désordre signifie un temps de recherche prolongé et donc un temps d'ouverture de la porte pluslong. | |
| Laisser refroidir les boissons et lesaliments chauds avant de les ran-ger dans l'appareil. | Les alimentés chauds dans l'appa-reil engendrent des temps de fon-c-tionnement du compresseur pluslongs (l'appareil tente de refroidir leplus rapidement possible). | |
| Ranger les alimentés bien emballésou bien recouverts. | L'évaporation ou la condensationde liquides dans le congélateurcontribuents à une perte de la production de froid. | |
| Pour décongeler un aliment, leplacer au réfrigérateur. | ||
| Ne pas surcharger les comparti-ments afin que l'air puisse circuler. | ||
| Dégivrage | Dégivrer le congelateur lorsque lacouche de givre atteint 0,5 cm. | Une couche de glace trop épaissé dmince la production de froid et aug-mente la consommation d'électricité. |
Avant la première utilisation
Nettoyez l'intérieur et les accessoires à l'eau tiède. Séchez le tout avec un chiffon.
Si l'appareil a été transporté couché, laissez-le reposer debout environ 8h après le transport avant de le brancher. Ceci est très important pour garantir son bon fonctionnement ultérieur!
Enclencher l'appareil
Ouvrez la porte.
Appuyez sur l'interrupteur à bascule.
L'interrupteur à bascule se trouve à droite sous le bandeau de commande.
Les zones sont toujours activées ou désactivées en même temps.
L'appareil commence à produire du froid et l'éclairage intérieur s'allume chaque fois que la porte est ouverte.
La touche d'accès sur le bandeau de commande est allumée.
Attention! L'appareil n'est pas débranché du réseau lorsqu'il est déclenché avec l'interrupteur à bascule!
Utilisation
Pour commander l'appareil, il suffit d'effleurer les touches sensitives avec le doigt.
Pour mémoire :
- une touche sélectionnable est toujours rétroéclairée en blanc.
- Une touche sélectionnée est toujours rétroéclairée en jaune.
Effleurez la touche d'accès de manière à ce qu'elle soit rétroéclairée en jaune.
Sur le bandeau de commande apparaissent maintenant les touches pour les trois zones de mise en température : zone du haut, zone du milieu et zone du bas.
À la sortie d'usine, les zones de mise en température sont attribuées aux types de vin de la façon suivante :
zone du bas : entreposage de vin pour une durée plus longue (symbole de gauche) zone du milieu : entreposage de vin blanc (symbole du milieu) zone du haut : entreposage de vin rouge (symbole de droite)
Enclencher / déclencher l'éclairage de représentation
effleurez la touche pour l'éclairage de présentation.
Afin d'effectuer des réglages sur l'appareil (réglage de la température par ex.),
effleurez la touche de la zone dans laquelle vous souhaitez effectuer des réglages.
La touche sélectionnée est rétroéclairée en jaune. Pour chaque zone, vous pouvez maintenant
- régler la température ou
- régler l'humidité de l'air.
Vous trouvez d'autres informations dans les chapitres correspondants.
Pour déselectionner une zone,
effleurez à nouveau la touche de la zone sélectionnée au préalable de manière à ce qu'elle soit rétroéclairée en blanc ou sélectionnez directement une autre touche.
Pour quitter le mode de réglage,
effleurez la touche d'accès de manière à ce qu'elle soit rétroéclairée en blanc.
Les derniers réglages effectués sont sauvegardés.
Au bout d'un certain temps l'électronique revient à l'état initial, même sans que la touche d'accès ne soit effleurée.
Mettre l'appareil hors tension
Appuyez sur l'interrupteur à bascule.
La production de froid et l'éclairage intérieur sont désactivés.
Réglages supplémentaires
Des réglages supplémentaires peuvent être effectués dans le mode de réglage.
Dans le mode de réglage vous pouvez sélectionner certaines fonctions et modifier leurs réglages. Ces fonctions sont décrites dans les chapitres correspondants.
Récapitulatif des fonctions pouvant être sélectionnées dans le mode de réglage :
| Fonction | Texte affchéé |
| Accéder au mode de ré-glage ou le quitter | c |
| Sélectionner l'unité de température (voir "La bonne température") | f |
| Pas de fonction en mé-moire | r |
| Activer / désactiver le bipsonore des touches(voir"Mise en marche et arrêtde l'appareil") | b |
| Régler l'humidité de l'air(voir "La température etl'humidité de l'air opti-male") | o |
Activer / désactiver le bip sonore des touches
Si vous ne souhaitez pas entendre de bip sonore à chaque fois que vous effleurez une touche, vous pouvez dé-sactiver ce réglage.
Effleurez la touche d'accès de manière à ce qu'elle soit rétroéclairée en jaune.
Effleurez la touche de la zone de mise en température de manière à ce qu'elle soit rétroéclairée en jaune. ■ Mémorisez la position de la touche V (ne pas toucher!). Effleurez de nouveau la touche d'accès jusqu'à ce qu'elle soit rétroéclairée en blanc et que toutes les autres touches soient éteintes.
Posez un doigt sur la position de la touche V et maintenez votre doigt sur cette position. ■ Effleurez plusieurs fois la touche d'accès (ne pas relâcher la touche V!). Laissez le doigt 4 secondes de plus sur la touche V jusqu'à ce que les touches c et s'allument.
Effleurez maintenant la touche V, jusqu'à ce que l'affichage b apparaissent. Effleurez de nouveau la touche d'accès. En effleurant la touche vous choisissez SI le bip sonore des touches doit être désactivé ou non : 0 : le bip des touches est désactivé 1 : le bip des touches est activé -: retour au menu. - À prowrs avoir sélectionné un nouveau réglage, effleurez la touche d'accès pour confirmer. Effleurez la touche V jusqu'à ce que l'affichage indique un c.
Effleurez la touche d'accès.
Vous avez quitté le mode de réglage.
Pendant que vous vous trouvez en mode de réglage, l'alarme de porte est automatiquement bloquée. Dès que la porte est fermée, l'alarme de porte est de nouveau activée.
En cas d'absence prolongée
Si vous n'utilisez pas l'appareil pendant une période relativement longue
mettez l'appareil hors tension, débranchez l'appareil, nettoyez l'appareil, laissez la porte légèrement ouverte pour éviter les odeurs.
En cas d'arrêt prolongé de l'appareil, de la moisissure risque de se former si la porte reste fermée et que l'appareil n'a pas été nettoyé.
Température et qualité de l'air optimales
Les vins se bonifient avec le temps en fonction des conditions environnantes. Ainsi, la qualité de l'air est aussi importante que la température de l'air.
La cave à vin de mise en température dispose des conditions idéales pour la conservation du vin grâce à sa température constante et optimale ainsi qu'à l'humidité de l'air adaptée et un environnement inodore.
Température
Vous pouvez conserver les vins entre 5 et 18°C. Si vous souhaitez conserver du vin blanc et rouge, choisissez une température comprise entre 10 et 12°C. La plupart des vins blancs sont dégustables à cette température. Le vin rouge doit alors être sorti de la cave et débouché 2 heures avant d'être consommé, afin qu'il puisse s'oxygérer et que sa saveur s'exprime. Une fois ce temps écoulé, le vin rouge est parfaitement chambré.
Une température de conservation supérieure à 22°C a pour conséquence de faire vieillir le vin trop vite. Évitez de garder trop longtemps du vin à une température en dessous de 5°C car il ne pourrait pas se bonifier correctement.
Les variations de température ont une influence néfaste sur le vin. Le vin ne pourrait pas se bonifier correctement. C'est pourquoi il est primordial de s'assurer que la température reste stable.
Régler la température
À la sortie d'usine, les zones de mise en température sont attribuées aux types de vin de la façon suivante :
zone du haut : conservation de vin rouge (16 °C) zone du milieu : conservation de vin blanc (10 °C) zone du bas : conservation de vin pour une durée plus longue (11 °C)
Vous pouvez adapter cet aménagement à vos besoins et conserver du vin blanc dans la zone du haut par exemple. Il vous suffit pour cela de régler les températures de la façon suivante :
Effleurez la touche de la zone concernée de manière à ce qu'elle soit rétroéclairée en jaune.
Effleurez la touche pour le type de conservation souhaité (conservation de vin sur une longue durée / conservation de vin blanc / conservation de vin rouge) de manière à ce qu'elle soit rétroéclairée en jaune.
Il n'est pas possible de sélectionner la conservation de vin blanc pour la zone du bas.
La température peut être régée précisément pour chaque zone.
À la sortie d'usine, les différentes zones de conservation sont paramétrées pour la conservation de vin rouge, de vin blanc et pour la conservation de vin sur une durée plus longue.
Ces réglages peuvent être modifiés le cas échéant.
Effleurez la touche de la zone concernée de manière à ce qu'elle soit rétroéclairée en jaune.
La température peut être réglée à l'aide des deux touches qui se trouvent à côté de l'afficheur de température.
La température, préréglée pour la zone concernée, est rétroéclairée en jaune.
En appuyant sur
Appuyez une fois sur la touche V : la température baisse. Appuyez une fois sur la touche A : la température augmente.
- Appuyez une fois sur la touche : La température est modifiée par paliers de 1°C
- Maintenir la touche appuyée : les valeurs de température changent en continu.
Si la température réglable la plus BASSE ou la plus élevée a été atteinte, la touche correspondante V ou A n'apparaît plus sur l'affichage.
L'affichage de température sur le bandeau de commande indique toutes les températures souhaitées.
Lorsque vous avez modifié la température, vérifiez l'affichage de température au bout de quelques heures. C'est après ce laps de temps seulement que la température s'est stabilisée. Si la température se trouve encore et toujours trop élevée ou trop basse, régalez-la à nouveau.
Valeurs réglables pour la température
zone du haut : 3 ^ C à 18 ^ C zone du milieu : 3°C à 18°C zone du bas : 8°C à 18°C
Plaques d'isolation pour la séparation thermique
L'appareil est équipé de deux plaques d'isolation fixes qui séparent l'intérieur en trois zones de température distinctes. Ceci permet de conserver jusqu'à trois types de vins différents, par exemple du vin rouge, du vin blanc et du champagne.
Le choix de la bonne température est primordial pour le goût du vin.
Les températures suivantes sont conseillées pour les différentes sortes de vin suivantes :
| Vin rouge : | 14 °C à 18 |
| Vin rosé : | 10 °C à 12 |
| Vin blanc : | 8 °C à 12 |
| Crémant, pro-secco : | 7 °C à 9 |
| Champagne : | 5 °C à 7 |
Sélectionner l'unité de température (fahrenheit/celsius)
La température peut être indiquée en degrés Celsius ou en degrés Fahrenheit.
■ Effleurez la touche d'accès de manière à ce qu'elle soit rétroéclairée en jaune.
Effleurez la touche de la zone de mise en température de manière à ce qu'elle soit rétroéclairée en jaune. ■ Mémorisez la position de la touche V (ne pas toucher!). Effleurez de nouveau la touche d'accès jusqu'à ce qu'elle soit rétroéclairée en blanc et que toutes les autres touches soient éteintes. Posez un doigt sur la position de la touche V et maintenez votre doigt sur cette position. ■ Effleurez plusieurs fois la touche d'accès (ne pas relâcher la touche V!). Laissez le doigt 4 secondes de plus sur la touche V jusqu'à ce que les touches c et ∧ s'allument.
Effleurez maintenant la touche jusqu'à ce que l'affichage apparaisse. Effleurez de nouveau la touche d'accès. En effleurant la touche V vous pouvez choisir si l'unité de température doit être indiquée en Celsius ou en Fahrenheit :
°F : unité de température en Fahrenheit - 1: unité de température en Celsius - -: au menu.
- Après avoir sélectionné un nouveau réglage, effleurez la touche d'accès pour confirmer. Effleurez maintenant la touche jusqu'à ce que l'affichage s'apparaisse.
Effleurez de nouveau la touche d'accès.
Vous avez quitté le mode de réglage.
Pendant que vous vous trouvez en mode de réglage, l'alarme de porte est automatiquement bloquée. Dès que la porte est fermée, l'alarme de porte est de nouveau activée.
Affichage de température
L'affichage de température sur le bandeau de commande indique toutes les températures souhaitées.
L'affichage de température clignote lorsque la température dans une des zones est trop élevé ou trop BASSE.
La température peut être réglée à l'aide des deux touches qui se trouvent à côté de l'affichage de température : - Appuyez une fois sur la touche : La température est modifiée par paliers de 1°C - Maintenir la touche appuyée : les valeurs de température changent en continu.
Humidité de l'air
Dans un réfrigérateur classique, le taux d'humidité de l'air est trop bas pour le vin; c'est pour cela qu'un réfrigérateur n'est pas adapté à la conservation de vin. Pour bien conserver le vin, il faut un taux d'humidité de l'air assez élevé (60 - 70%) afin que les bouchons restent humides de l'extérieur. En cas d'humidité de l'air trop faible, le bouchon se déshydrate et la bouteille ne sera plus hermétiquement fermée. C'est également pour cette raison que les bouteilles doivent être conservées à l'horizontal. La qualité du vin est irrémédiablement altérée si de l'air pénètre dans la bouteille.
Conseil : posez la bouteille à la verticale deux heures au moins avant de la servir ou encore, toute une journée, afin que la lie se dépose au fond de la bouteille.
Régler l'humidité de l'air
À la sortie d'usine, l'appareil est réglé sur une humidité de l'air élevée.
Lorsque vous souhaitez utiliser l'appareil pour conserver du vin sur une durée plus longue, vous devriez régler une humidité de l'air élevée. De cette façon, vous obtiendrez des conditions similaires à celles d'une cave.
L'humidité de l'air est réglée pour les trois zones.
Effleurez la touche d'accès de manière à ce qu'elle soit rétroéclairée en jaune.
Effleurez la touche de la zone de mise en température de manière à ce qu'elle soit rétroéclairée en jaune. ■ Mémorisez la position de la touche V (ne pas toucher!). Effleurez de nouveau la touche d'accès jusqu'à ce qu'elle soit rétroéclairée en blanc et que toutes les autres touches soient éteintes. Posez un doigt sur la position de la touche V et maintenez votre doigt sur cette position. Effleurez plusieurs fois la touche d'accès (ne pas relâcher la touche V!).
Laissez le doigt 4 secondes de plus sur la touche V jusqu'à ce que les touches c et s'allument.
Effleurez maintenant la touche V, jusqu'à ce que l'affichage o apparaissent. Effleurez de nouveau la touche d'accès. En effleurant la touche V vous pouvez maintenant sélectionner l'humidité de l'air :
a 0: humidité de l'air basse a 1: humidité de l'air élevée
σ retour au menu.
- Après avoir sélectionné un nouveau réglage, effleurez la touche d'accès pour confirmer. Effleurez maintenant la touche jusqu'à ce que l'affichage c apparaisse.
Effleurez de nouveau la touche d'accès.
Vous avez quitté le mode de réglage.
Lorsque vous avez réglé une humidité de l'air élevée, les aérateurs s'enclenchent automatiquement.
Cela permet de répartir de manière homogène l'humidité de l'air et la température dans l'appareil de façon à ce que tous les vins soient conservés dans de bonnes conditions.
Tant que la porte reste ouverte, les aérateurs restent déclenchés.
Renouvellement de l'air grâce aux filtres à charbon actif
De l'air extérieur frais pénètre dans l'appareil grâce au filtre à charbon actif. Le filtrage de l'air extérieur par le filtre à charbon actif garantit que celui de l'air frais, sans poussière et sans odeur pénètre dans l'appareil.
De cette façon, votre vin est en plus protégé contre une éventuelle transmission d'odeur.
Remplacez le filtre à charbon actif régulièrement ou lorsque des odeurs désagréables apparaisent dans l'appareil (voir "Nettoyage et entretien - Filtre à charbon actif").
L'appareil est équipé d'un système d'alarme permettant d'éviter que la température dans les trois zones de mise en température n'augmente ou ne baisse sans que l'on s'en rende compte afin de protégér le vin.
Activer le système d'alarme
Le système d'alarme est toujours activé. Il n'est pas nécessaire de le réactiver.
Alarme de température
Si la température dans l'une des trois zones augmente trop, la touche de la zone correspondante clignote sur le bandeau de commande.
La touche clignote simultanément pour l'alarme de température et de porte.
Un signal sonore retentit.
Le signal optique et sonore pourrait par exemple s'enclencher
- quand la porte reste ouverte pendant un certain temps pour déposer, trier ou sortir des bouteilles,
- quand vous déposez de grandes quantités de bouteilles de vin,
- en cas de panne de courant
Dès que l'état d'alarme est terminé, le signal sonore s'arrête et la touche pour l'alarme de température ou de portes s'éteint. La touche sensitive de la zone correspondante brille à nouveau en continu.
Désactiver l'alarme sonore de température
Si l'alarme sonore vous dérange, vous avez la possibilité de la désactiver.
- Appuyez sur la touche pour l'alarme de température ou de porte. Le signal sonore s'arrête. La touche Marche / Arrêt de l'alarme sonore continue à briller jusqu'à ce que l'état d'alarme soit terminé. La zone correspondante de l'appareil continue à clignoter sur le bandeau de commande jusqu'à ce que l'état d'alarme soit terminé.
Alarme sonore pour la porte
Si la porte de l'appareil reste ouverte pendant plus de cinq minutes environ, l'alarme sonore est activée. La touche brille simultanément pour l'alarme de température et de porte.
Dès que la porte de l'appareil est fermée, le signal sonore s'arrête et la touche pour l'alarme de température ou de porte s'éteint.
Désactiver l'alarme de porte
Si l'alarme sonore vous dérange, vous avez la possibilité de la désactiver.
Appuyez sur la touche pour l'alarme de porte ou de température.
La touche pour l'alarme de porte ou de température s'éteint et le signal sonore s'arrête.
Conseils de conservation
Sortez toujours vos bouteilles de vin de leur carton ou de leur boîte avant de les déposer dans la cave à vin. - Entreposez les bouteilles de vin tous les jours à l'horizontal de façon à ce que le bouchon reste humide et que l'air ne puisse pas pénétrer dans la bouteille. - Nous vous conseillons de conserver les bouteilles d'un même type de vin sur la même clayette en bois afin d'éviter de devoir déplacer les bouteilles trop souvent. - Le rosé et le vin rouge devraient être placés à la verticale et ouverts au moins deux heures avant d'être dégustés afin d'atteindre leur température idéale.
Le Champagne devrait être mis au réfrigerateur avant d'être servi.
- Avant d'être servi, le vin devrait toutes être un peu plus frais que la température idéale indiquée étant donné qu'il se réchauffe de 1 à 2 °C dès qu'il est versé dans un verre.
Clayettes en bois
Les clayettes en bois peuvent être sorties sur les rails de guidage, facilitant ainsi le retrait et le dépôt des bouteilles.
Les clayettes en bois peuvent être sorties et replacées dans l'appareil en fonction de vos besoins.
Tirez la clayette en bois vide avec les rails jusqu'à la butée, puis soulevez-la pour la retirer. Pour la remettre en place, reposez la clayette sur les rails de guidage sortis. Elle doit s'enclencher.
Ne couvrez pas les fentes d'aération à l'arrière, ceci est important pour la production de froid!

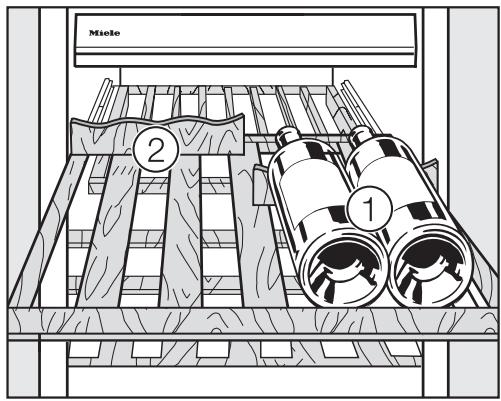

Présentoir de bouteille
Le présentoir de bouteille permet de désigner une sélection de vins de manière à ce que l'étiquette puisse également être lue avec la porte fermée.
Posez les bouteilles de vin sur le présentoir de façon à ce qu'elles reposent sur les supports en bois ①. Pour sortir les supports, tirez-dessus et insérez-les à l'arrière de la clayette en bois ②.
Les bouteilles de vin peuvent maintenant de nouveau être posées sur les autres clayettes en bois.
Vous pourrez vous procurer des présentoirs supplémentaires dans les magasins spécialisés.
Le présentoir de bouteilles ne peut être fixé que sur les clayettes à larges lattes. Dans la zone de mise en température du haut, ces clayettes ne se trouvent qu'en bas. Dans les deux autres zones, ces clayettes se trouvent aussi bien en haut qu'en bas.
Nous vous conseillons de ne pas déplacer les clayettes. L'espace dans l'appareil sera ainsi exploité de façon optimale.
Ne superposez jamais les bouteilles sur les clayettes en bois. Vous ne pouvez superposer des bouteilles que si vous retirez la clayette en bois du bas de chaque zone.
Capacité maximale
L'appareil peut accueillir 102 bouteilles (bouteilles de Bordeaux de 0,75 l).
Éclairage de présentation
Vous pouvez régler l'éclairage de présentation de manière à ce que les bouteilles soient également éclairées lorsque la porte est fermée.
Enclencher l'éclairage de présentation
Effleurez la touche d'accès de manière à ce qu'elle soit rétroéclairée en jaune.
Effleurez la touche de l'éclairage de présentation de manière à ce qu’il soit rétroéclairé en jaune.
L'éclairage de présentation est maintenant enclenché dans la zone du milieu même lorsque la porte de l'appareil est fermée.
Déclencher l'éclairage de présentation
Effleurez la touche de l'éclairage de présentation de manière à ce qu’il soit rétroéclairé en blanc.
L'éclairage de présentation est maintenant déclenché lorsque la porte de l'appareil est fermée.
Durée de fonctionnement de l'éclairage de présentation
La durée de fonctionnement de l'éclairage de présentation est réglée sur 30 minutes à la sortie d'usine.
■ Afin de modifier ce réglage, maintenez la touche pour l'éclairage de présentation appuyée pendant 2 s.
La durée réglée (en minutes) apparait sur le bandeau de commande :
À l'aide des deux touches à côté de l'affichage de la durée de fonctionnement de l'éclairage, réglez sa durée de fonctionnement par paliers de 15 minutes :
Vous pouvez régler la durée d'éclairage sur 15, 30, 45, 60, 75 ou 90 minutes.
Effleurez la touche d'accès de manière à ce qu'elle soit rétroéclairée en blanc.
Lorsque la porte est fermée avant que le réglage ait été validé, l'appareil garde la valeur réglée auparavant.
Le fonctionnement du compresseur peut entraîner une formation de givre et de gouttes d'eau sur la paroi arrière de l'armoire de mise en température.
Vous n'avez pas à intervenir, puisque l'appareil est équipé d'un dégivrage automatique.
N'utilisez jamais de produits contenant du sable, de la soude, de l'acide, des solvants chimiques. Même les produits dits "sans agents abrasifs" sont à proscrire car ils enlèvent le brillant du plastique.
Veillez à ce qu'il n'y ait pas de pénétration d'eau dans la platine électronique ou dans l'éclairage. N'utilisez pas d'appareil de nettoyage à vapeur. La vapeur peut pénétrer dans les pièces de l'appareil sous tension et déclencher un court-circuit.
N'enlevez pas la plaque signalétique à l'intérieur de l'appareil. Vous en aurez besoin en cas de panne !
Avant le nettoyage
- Mettez l'appareil hors tension en appuyant sur l'interrupteur à bascule. L'interrupteur à bascule se trouve à droite sous le bandeau de commande. Débranchez l'appareil ou ôtez le fusible correspondant de l'installation domestique. Retirez toutes les bouteilles se trouvant dans l'appareil et reposez-les dans un endroit frais. Démontez toutes les pièces amovibles se trouvant à l'intérieur de l'appareil pour les nettoyer.
Intérieur, accessoires
Utilisez de l'eau tiède additionnée de produit à vaisselle liquide pour les nettoyer. Lavez toutes les pièces à la main et non en machine.
Nettoyez l'appareil au moins une fois par mois. Nettoyez les clayettes en bois qu'avec un chiffon humide. Les clayettes en bois ne doivent pas être mouillées. Rincez l'intérieur de l'appareil et les accessoires à l'eau claire, puis séchez-les avec un chiffon. Gardez les portes de l'appareil ouvertes pendant un moment. Nettoyez la porte avec un nettoyant pour vitres.
Fentes d'aération et d'évacuation
Nettoyez régulièrement la grille d’aération avec un pinceau ou un aspirateur. Les couches de poussière augmentent la consommation d’électricité.
Joint de porte
Ne traitez jamais le joint des portes avec de l'huile ou des graisses. Si non, il devient poreux à la longue.
Nettoyez le joint régulièrement à l'eau claire puis séchez-le à l'aide d'un chiffon.
Filtres à charbon actif
Remplacez le filtre à charbon actif régulièrement ou lorsque des odeurs désagréables apparaisent dans l'appareil. Vous pourrez vous procurer des filtres auprès du SAV Miele.
Retirez la protection ① au-dessus du filtre. Le cas échéant, utilisez un tournevis. Retirez le filtre usage ② et insérez le nouveau filtre à charbon. Remontez la cache ①.
Après le nettoyage
Replacez toutes les pièces dans l'appareil. - Reposez les bouteilles de vin dans l'appareil. Fermez les portes de l'appareil, branchez la fiche dans la prise (ou réenclenchez le fusible de l'installation domestique) puis remettez l'appareil sous tension.
Les interventions techniques doivent être exécutées exclusivement par des professionnels. Les réparations incorrectes peuvent entraîner de graves dangers pour l'utilisateur.
Que faut-il faire si...
Vérifiez si l'appareil est branché. La touche d'accès brille sur le bandeau de commande. Vérifiez si la fiche de l'appareil est bien insérée dans la prise. Vérifiez si le fuse de l'installation domestique est bien enclenché. Si oui, appelez le SAV. - Contrôlez le réglage de la température.
Augmentez la température. Vérifiez que la porte de l'appareil est bien fermée. - Une grande quantité de bouteilles a-t-elle été congélée à la fois ? Étant donné que dans ce cas le générateur de froid fonctionne pendant un temps prolongé, la température de l'appareil baisse automatiquement.
Vérifiez si l'ouverture pour l'aération ou l'évacuation en bas au niveau du socle est obstruée ou poussièreuse. La porte a été ouverte trop souvent ou vous avez placé un grand nombre de bouteilles à la fois dans l'armoire. Vérifiez que la porte de l'appareil est bien fermée.
La porte est-elle ouverte depuis plus d'env. 5 minutes?
Fermez la porte.
La porte de l'appareil est ouverte ou la température dans une des zones a beaucoup augmenté parce que - trop d'air chaud a pénétré dans l'appareil, - les arrivées et evacuations d'air sont poussiéreuses ou obstruées, - un grand nombre de bouteilles a été entreposé à la fois, - l'appareil a été soumis à une panne de courant.
Dès que l'état d'alarme est terminé, le signal sonore s'arrête et la touche pour l'alarme de température ou de portes s'éteint.
... _, _ F " apparait dans un message d'anomalie sur l'afficheur de température ?
Une anomalie a été détectée. Appelez le service après-vente.
L'éclairage de présentation ne fonctionne plus?
appelez le service après-vente.
L'éclairage intérieur ne fonctionne plus?
L'éclairage intérieur s'éteint automatiquement au bout d'env. 5 minutes d'ouverture de la porte en raison d'un risque de surchauffe. Au bout d'un certain temps de refroidissement, il s'allume de nouveau.
Si l'éclairage ne s'allume pas lorsque la porte est ouverte brièvement alors l'ampoule est défectueuse.
- Mettez l'appareil hors tension en appuyant sur l'interrupteur à bascule.
- Débranchez l'appareil du réseau en désenclenchant le fusible de l'installation domestique.

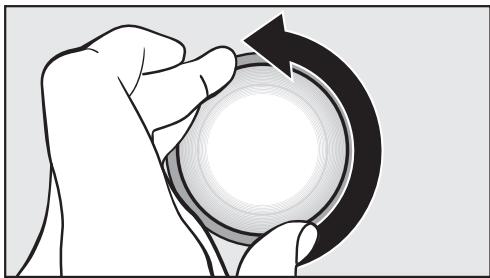

Dévissez le carter de lampe dans le sens opposé des aiguilles d'une montre et retirez-le.
Ne touchez pas à l'ampoule halogène avec les mains dues!
Utilisez un chiffon.

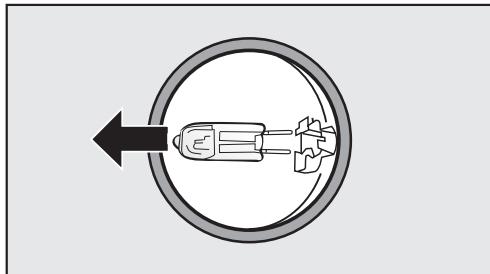

Sortez la lampe halogène. Vissez la nouvelle ampoule.
Type de l'ampoule halogène :
5 W/12 V douille GY 4.
Remontez le carter de lampe et vissez-le dans le sens des aiguilles d'une montre. Rebranchez l'appareil et enclenchez-le.
Un dépôt blanc se forme au niveau des bouchons des bouteilles ?
Les bouchons se sont oxidés au contact avec l'air.
Essuyez le dépôt avec un chiffon sec.
Le dépôt n'a pas d'incidence sur la qualité du vin.
Pourquoi de la moisissure se forme sur les étiquettes des bouteilles de vin
En fonction de la colle utilisée pour fixer les étiquettes sur les bouteilles, de la moisissure peut se former.
Nettoyer les bouteilles de vin et éliminer d'éventuels résidus de colle.
Si vous ne pouvez pas remédier à la panne en suivant ces conseils, appelez le SAV.
Ouvrez la porte de l'appareil le moins possible jusqu'à la réparation de la panne pour réduire au maximum la déperdition de froid.
| Bruits normaux | Quelle est leur origine ? |
| Brrrr.... | Le vrombissement vient du moteur (compresseur). Il peut être plus fort pendant un moment donné, lorsque le moteur se met en route. |
| Blubb, blubb.... | Les gargouillements ou les renronnements viennent du fluide réfrigérant qui passé dans les conduits. |
| Clic... | LesCLSquetis sont audibles lorsque le thermostat active ou dé-sactive le moteur. |
| Sssrrrrr.... | Dans les appareils combinés ou No-Frost un léger bruit de fond provenant de la circulation d'air peut se faire entendre à l'inté-rieur de l'appareil. |
| Crac ... | Des bruits de craquement peuvent se faire entendre en cas d'expansion de certains matériaux de l'appareil. |
N'oubliez pas qu'on ne peut pas éviter les bruits de moteur et d'arrivée du fluide dans le circuit frigorifique.
| Bruits que l'on peut éviter facilement | Quelle est leur origine et que peut-on faire pour les éviter ? |
| Claquement,clinquetement | L'appareil n'est pas nivélé :ajustez l'appareil à l'aide d'un ne-veau. Pour cela,utilisez les pieds vissables sous l'appareil ouutilisez des cales. |
| L'appareil est en contact avec d'autres meubles ou d'autresappareils :éloignez l'appareil des meubles et des autres appa-reils. | |
| Des tiroirs,paniers ou surfaces bougent ou coince :contrô-lez les pièces amovibles et replacez-les correctement le cas échéant. | |
| Des bouteilles ou des réciPIents se touchent : séparez-les. | |
| Le câble de transport se trouve encore à l'arrêtre de l'appa-reil :retirez-les. |
En cas de pannes auxquelles vous ne pouvez remédier vous-même, contactez :
- voir le revendeur Miele
- le SAV Miele
Veuillez indiquer le modèle et la référence de votre appareil. Vous trouverez la référence du modèle sur la plaque signalétique sur les parois latérales de votre appareil.
Délai et conditions de garantie
Le délai de garantie est d'1 an.
Pour plus de précisions sur les conditions de garantie dans votre pays, appelez le service consommateurs (voir numéro au dos du mode d'emploi).
Afin d'enregistrer la garantie de votre produit, veuillez remplir notre formulaire d'enregistrement de produit en ligne dans la rubrique "Less services" sur le site www.miele.fr ou nous renvoyer la carte constructeur jointe.
Cet appareil est livré prêt à être raccordé en monophasé 50 Hz 220 - 240 V et doit impérativement être branché à une prise avec mise à la terre. L'installation électrique doit être conforme aux normes en vigueur imposées par EDF.
Pour plus de sécurité, il est recommandé de monter un disjoncteur différentiel avec courant de déclenchement à 30 mA en avant de l'appareil (norme DIN VDE 0664).
Prévoir un fusible d'au moins 10 A.
La prise devrait, dans la mesure du possible, se trouver à côté de l'appareil et être facilement accessible. Il est interdit d'effectuer le branchement avec une rallonge car celle-ci n'assure pas la sécurité nécessaire (risque de surchauffe).
L'appareil ne doit pas être branché sur des filtres d'onduleur, utilisés pour une alimentation électrique autonome comme par ex. une alimentation en énergie solaire. Dans le cas contraire, il peut y avoir une coupure de courant automatique en raison de pics de tension. L'électronique pourrait être endommagée. De même, l'appareil ne doit pas être utilisé avec des fiches économisateurs d'énergie étant donné que cela risquerait de réduire l'alimentation en énergie qui résultait dans un réchauffement de l'appareil.
S'il faut remplacer le cordon d'alimentation, seul un électricien qualifié est habilité à le faire.
Lieu d'installation
N'installez pas l'appareil à proximité d'un four, d'un chauffage ou d'une fenêtre exposée au rayonnement direct du soleil. Plus la température ambiante est élevée, plus le compresseur fonctionne longtemps et plus la consommation d'électricité est importante. Il est recommandé de l'installer dans une pièce bien ventilée.
S'il s'avère impossible d'installer l'appareil loin d'une source de chaleur, utilisez une plaque d'isolation adaptée ou veillez à maintenir les écarts minimum par rapport à la source de chaleur :
-cuisinières électriques 3 cm, - cuisinières au fioul ou au charbon 30 cm.
Classe climatique
Cet appareil est prévu pour une certaine classe climatique (température ambianté) dont il faut respecter les limites. Elle est indiquée sur la plaque signalétique à l'intérieur de l'appareil.
| Classe climatique | Température ambiente |
| SN | +10 °C à +32 °C |
| N | +16 °C à +32 °C |
| ST | +16 °C à +38 °C |
| T | +16 °C à +43 °C |
Une température ambience basse entre un arrêt relativement long du compresseur. Cela peut résulter dans des températures plus élevées dans l'appareil.
Important! Dans les régions tropicales (plus de 38°C et plus de 70% d'humidité de l'air) l'appareil ne doit être utilisé que dans des pièces climatisées. Dans le cas contraire, le bon fonctionnement de l'appareil ne peut pas être garanti.
Le bon fonctionnement de l'appareil n'est garanti que si celui-ci est monté et raccordé conformément au mode d'emploi.
Attention!
Ces appareils sont très lourds et ont tendance à basculer vers l'avant lorsque la porte est ouverte. Maintenez les portes fermées jusqu'à ce que les appareils soient installés et sécurisés conformément aux indications de la notice de montage et d'utilisation.
En raison du poids et de la taille de l'appareil, le montage des appareils doit obligatoirement être effectué avec l'aide d'une deuxième personne.
Le poids à vide de l'appareil est de :
KWT 1601 Vi 153 kg
Sol de niche
Pour un montage sécurisé de l'appareil et afin de garantir son bon fonctionnement, le sol doit être plan et bien à l'horizontale.
Le sol doit être en matière dure et inflexible.
En raison du poids important d'un appareil rempli, le sol doit être particulièrement résistant. Le cas échéant, veuillez demander à un architecte ou à un expert en matière de construction.
Le poids d'un appareil rempli est d'environ :
KWT 1601 Vi 319 kg
Butée de porte
Cet appareil est livré avec une butée de porte fixe. S'il faut changer cette butée, appelez le SAV! N'effectuez en aucun cas le changement de butée vous-même!
Meubles / aménagements
L'appareil est fixé aux meubles/aménagements voisins grace à des vis. C'est pour cela que toutes les fixations prévues pour la fixation des meubles / aménagements doivent l'être par le fond ou le mur.
Aération
Les orifices d'entrée et de sortie d'air doivent rester dégagés et être dépoussirés régulièrement.
Installation side by side (côte à côte)
Cet appareil peut être installé side by side avec un autre appareil de froid !
Le jeu de montage side by side est disponible auprès du SAV. Renseignez-vous auprès de votre revendeur pour savoir quelle combinaison serait possible avec votre appareil !
La fixation des appareils est décrite dans le mode d'emploi du jeu de montage side by side.
Raccordement avec paroi de séparation grâce au jeu de montage side by side
Si les deux appareils ne sont pas séparés par une paroi de séparation, ils doivent être directement reliés l'un à l'autre par le biais du jeu de montage side by side.
Installation avec paroi de séparation grâce au jeu de montage side by side
La paroi de séparation doit avoir une épaisseur d'au moins 16 mm.
Si une paroi de séparation d'une épaiss-. seur entre 16 mm et 160 mmse trouve entre les apparciels installés cote a cote, les apparciels sont fixés individuellement dans leur niche avec le matériel de montage joint. Vous aurez besoin du jeu de montage side by side.
Installation avec la paroi de séparation sans jeu d'adaptation side by side
Si une paroi de séparation d'une épaiss-. seur supérieure à 160 mmse trouve entre les apparciels installés cote a cote, les apparciels sont fixés individuellement dans leur niche (sans jeu de montage side by side).
Limiter l'angle d'ouverture de la porte
Les charnières de portes sont réglées au départ usine de manière à ce qu'elles puissent être grandes ouvertes.
Si la porte de l'appareil buttait contre une paroi au moment de l'ouverture, vous devrez limiter l'angle d'ouverture de porte de l'appareil à 90°C.
Ouvrez la porte.
Introduisez les chevilles de limitation par le haut dans les charnières.
L'angle d'ouverture de la porte de l'appareil est maintenant limité à 90°.
Dimensions de la porte de l'appareil (angle d'ouverture min.)
Les cotes pour les façades de meubles et les poignées de porte varient en fonction de la conception de la cuisine.
| A | B | C | |
| KWT 1601 Vi, KWT 1611 Vi | 677 mm | Façade de meuble (38 mm max) | Poiignée |
Dimensions de la porte de l'appareil (angle d'ouverture min.)
Les cotes pour les façades de meubles et les poignées de porte varient en fonction de la conception de la cuisine.
| A | B | C | D | |
| KWT 1601 Vi, KWT 1611 Vi | 677 mm | Façade de meuble (38 mm max) | Poignée | 299 mm |
KWT 1601 Vi
Largeur de niche
610 mm - 613 mm
Pose du branchement électrique
Cotes des façades de meuble
En raison du poids et de la taille de l'appareil, le montage doit se faire avec l'aide d'une deuxième personne.
Outils et accessoires nécessaires
- Tournevis à accu
- Tournevis Torx
- Marteau perforateur
- Perceuses de différentes tailles en fonction du matériel
- Marteau
- Clé à fourche (SW 13 mm)
- Clé polygonale
- Clé à pipe avec douille à six pans (8 mm)
- Bande adhésive
- Niveau - Équerre de butée
Autres
Gradation - Diablotin - Le cas échéant, une poutre en bois (diamètre min. 75 mm x 100 mm) pour éviter que l'appareil ne bascule. Longueur en fonction de la largeur de la niche. - Vis à bois de différentes tailles
Accessoires en option
- Jeu d'adaptation side by side pour montage side by side de deux appareils
Panneaux de façade en inox
Les panneaux de façade en inox et les grilles d'aération pour socles aspect inox sont disponibles chez votre revendeur ou auprès du SAV.
Poids des panneaux de façades
Assurez-vous avant le montage de la façade du meuble que le poids autorisé des panneaux de façade à monter n'est pas dépassé :
| Appareil | poids max. du panneau de façon en kg |
| KWT 1601 Vi | 62 |
Les portes de meuble montées dépassant le poids autorisé peuvent endommager les charnières !
Encastrement dans un meuble de séparation
Lorsque vous encastrez l'appareil dans un meuble de séparation, l'arrière de la niche d'encastrement doit être habillé.
En bout de coin cuisine
Lorsqu'un côté de l'appareil est visible, il faut monter un panneau latéral.
Ce panneau doit être raccordé et fixé au mur, au sol et aux meubles, aménagements voisins avant de placer l'appareil dans la niche.
Les dimensions du panneau latéral correspondant au panneau de meuble d'en face.

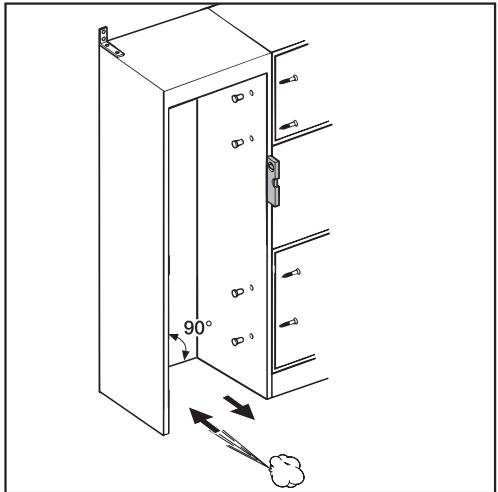

Ajuster la niche d'encastrement.
Ajustez soigneusement l'armoire avec un niveau avant d'encastrer l'appareil. Les angles de l'armoire doivent être à les uns par rapport aux autres afin que la porte affleure correctement au 4 coins de l'armoire.
- Les parois latérales dans la niche d'encastrment doivent être planes.
- Les murs entourant la niche d'encastrement doivent avoir une épaisseur minimum de 16 mm.
- Le panneau de socle doit avoir une épaisseur d'au moins 13 mm (idéalement : 19 mm).
Contrôler la niche d'encastrement
- Vérifiez les cotes d'encastrement.
- Contrôlez la position du branchement électrique (voir chapitre Branchement électrique).
- Contrôlez la fixation des meubles/aménagements avoisinants. Tous les éléments à proximité de la niche d'encastrement doivent être correctement fixés au mur.
- Vérifiez si tous les éléments peuvent s'ouvrir sans entrer en collision (angle d'ouverture de porte).
Attention!
Cet appareil est très lourd et a tendance à basculer vers l'avant lorsque la porte est ouverte !
Avant d'encastrer votre appareil, retirez les accessoires. Retirez d'abord le pass-câble de la paroi arrière de l'appareil. Vérifiez si tous les éléments sur la paroi arrière de l'appareil bougent librement. Le cas échéant, repliez doucement les éléments pour les éloigner de la paroi de l'appareil.
Afin de protégé le sol lors du montage de l'appareil,
- veuillez fixer un reste de moquette ou quelque chose de similaire sur le sol devant l'emplacement d'installation.
- Ne retirez pas les aides de montage des portes de l'appareil. Elles vous serviront plus tard lors de l'encastrement dans la niche. Vérifiez si l'appareil n'a pas subi de dommages lors du transport.
N'installez pas un appareil endommagé!
- Dévissez les angles avec lesquels l'appareil est fixé sur la palette. Attention! N'oubliez pas que l'appareil n'est plus maintenu!
- Soulevez légèrement l'appareil de la palette avec l'aide de plusieurs personnes, façade arrêtée vers l'avant.
Lorsque l'appareil est posé au sol, vous pouvez le déplacer par les roulettes à l'arrière.

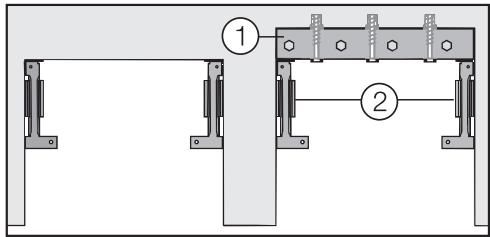

Préparer la niche d'encastrement
Gardez la porte de l'appareil fermée jusqu'à ce que l'appareil ait été fixé dans la niche !
Si la niche d'encastrement est plus profonde que l'appareil, posez une poutre en bois massive ① derrière le stabilisateur ② et fixez-la au sol ou au mur.
La longueur de cette poutre ① correspond à la largeur de la niche d'encastrement.
Matériel de montage
Le matériel de montage pour l'intégration est joint à l'appareil. Les sacs en plastique sont marqués avec des lettres.
Pour chaque étape, est indiquée le sac en plastique portant la lettre correspondante et avec le matériel nécessaire
Utilisez le tournevis Torx pour serrer les vis.
Stabilisée
Le stabilisateur permet de fixer l'appareil dans la niche afin d'éviter que l'appareil se renverse.
Pour chaque appareil ou combinaison d'appareils (side by side), utilisez deux stabilisateurs.

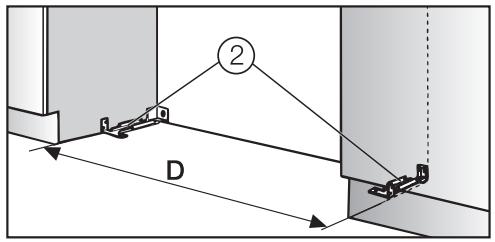

L'écart "D" entre les stabilisateurs ② correspond exactement à la largeur de l'appareil.
■ Positionnez les stabilisateurs ② à gauche et à droite dans la niche de l'appareil, de manière à ce qu'ils soient en contact avec la paroi de la niche. - Marquez les trous de perçage par le stabilisateur ② sur le sol de la niche. - Mettez les stabilisateurs de côté, vous en aurez besoin plus tard.
Dans le paquet joint se trouvent des vis de fixation pour différents types d'utilisation ou de matériaux. Si les vis jointes ne permettent pas de garantir une bonne fixation des stabilisateurs, il faut prévoir un autre type de fixation.
Percez les trous suivants :
- 3 mm de diamètre pour les vis 5 × 60 ~mm
- 2 mm de diamètre pour les vis 4 × 15 ~mm
Fixez maintenant les stabilisateurs dans la niche.
Assurez-vous que les vis pénètrent au moins 19 mm dans le sol et dans la paroi latérale.
Fixer le stabilisateur alternatif
Si le stabilisateur ne peut pas être fixé de manière sûre dans la niche, vous avez la possibilité de monter un stabilisateur alternatif à l'aide d'une poutre en bois au-dessus de l'appareil. Veillez à ce qu'il n'y ait pas d'espace entre l'appareil et le stabilisateur alternatif.
- Les poutres en bois doivent avoir un diamètre minimum de 75 mm x 100 mm.
- La longueur de cette poutre en bois correspond à la largeur de la niche d'encastrement.
- Si la niche est plus profonde que l'appareil, utiliser une poutre en bois avec un diamètre plus grand.
- La poutre en bois doit couvrir l'appareil d'au moins 50,8 mm.
- Marquez la position du rebord inférieur de la poutre sur la paroi arrière de la niche. ■ Sélectionnez la longueur des vis en fonction de l'épaisseur de la poutre en bois.
Préparez le nombre de vis en fonction de la largeur de la niche, de façon à ce que la fixation de la poutre soit assurée!
Determinez où se trouvent les meubles muraux au niveau de la paroi arrière de la niche et marquez les trous dans la poutre en fonction. Prépercéz les trous dans la poutre. Fixez la poutre sur la paroi arrière de la niche.
Si vous souhaitez effectuer une installation side by side, raccordez maintenant les appareils l'un avec l'autre (voir mode d'emploi du jeu de montage side by side).
Glisser l'appareil dans la niche.

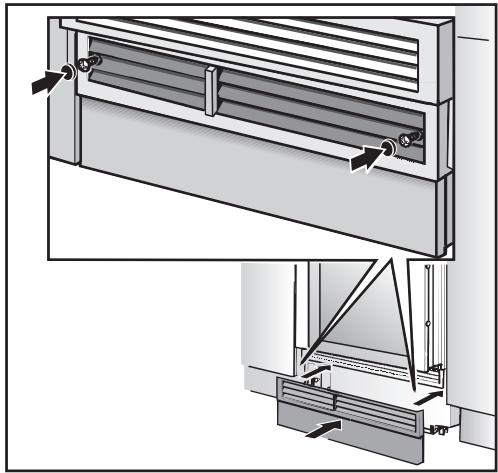

Dévissez le panneau de socle.
Afin de protégér les façades de meubles environnants, fixez le protège-arête joint des deux côtés ① - Branchez la fiche ②.
La prise devrait, dans la mesure du possible, se trouver à côté de l'appareil et être facilement accessible.
Sinon, l'appareil devra pouvoir être mis sous et hors tension par l'intermédiaire d'un interrupteur sur tous les pôles avec ouverture de contact suffisante.
Dans le cas d'une combinaison side by side, chaque appareil devra être branché à une prise séparée.
Assurez-vous que le câble d'alimentation ne peut pas être coincé : fixez un fil au milieu du câble d'alimentation et tirez le câble vers l'avant ③ en le faisant passer sous l'appareil lorsque vous glissez l'appareil dans la niche. Glissez l'appareil doucement dans la niche de manière à ce que les pieds réglables de l'appareil se trouvent dans les stabilisateurs ④.
Si vous avez du mal à glisser l'appareil dans la niche, lorsque le sol n'est pas plan par exemple,
Dévissez légèrement les roues arrière réglables (voir "Ajuster l'appareil") et glissez l'appareil dans la niche.
Veillez à ce que le branchement à l'électricité ne soit pas endommagé lorsque l'appareil est glissé dans la niche !
Retirez le protège-arête ① des façades de meubles voisins.
Ajuster l'appareil
- Ajustez l'appareil par rapport aux panneaux de façade environnants.
Les supports de réglages ⑤ au niveau de la porte de l'appareil sont adaptés aux écaisseurs de panneaux de façade suivants :
- 19 mm
- 38 mm.
Les pieds réglables avant et arrière peuvent être réglés depuis l'avant.
- A l'avant : à l'aide d'une clé à fourche (SW 13). Les pieds réglables peuvent être réglés depuis le haut ou depuis le bas ⑥.
- À l'arrière : à l'aide d'une clé à fourche avec douille à six pans (8 mm) ⑦. Pour l'ajustage, poser un niveau au-dessus des supports de réglage ⑤ au niveau de la porte de l'appareil.
Dévissez les pieds réglables jusqu'à ce que le marquage sur le socle ait atteint la cote de référence (32 mm). La cote de séquence de 32 mm est établie en rapport avec une hauteur de niche de 2134 mm.
Ajustez de nouveau l'appareil à l'aide du niveau.
Remarques :
- Afin que l'appareil ne s'incline pas dans la niche, procédez par étapes pour dévisser les pieds réglables : une fois à droite, une fois à gauche etc.
- Si vous avez utilisé une poutre en bois en haut de l'appareil comme stabilisateur alternatif, l'appareil doit être tourné contre la poutre jusqu'à la butée.
Fixer l'appareil dans la niche
Vissez les attaches de la tôle de fixation ⑧ en haut aux meubles/aménagements situés au-dessus.
Si vous n'avez pas de possibilité de fixer l'appareil en haut, ce dernier peut être fixé dans la niche avec des attaches latérales :
Dépliez les attaches de fixation latérales ⑨.
Fixez les attaches de fixation latérales avec les vis.

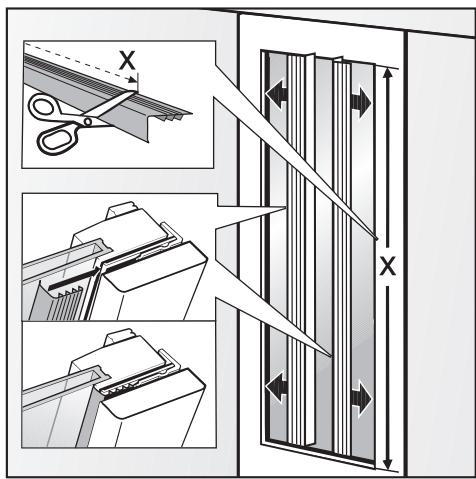

Le cas échéant, raccourcissez le couvre-joint ⑩ à la hauteur nécessaire. Posez les deux couvre-joints l'un sur l'autre ①. Montez le couvre-joint assemblé de manière à ce qu'il s'encastre de façon audible. ⑫
Pour le cas d'une combinaison side by side, les couvre-joints des deux appareils sont assemblés pour former un couvre-joint long :
■ Insérez la cheville (jointe au jeu de montage side by side) jusqu'à la moitié dans le guidage du couvre-joint de l'appareil de gauche. ■ Insérez le deuxième couvre-joint sur la cheville et pressez les deux couvre-joints l'un sur l'autre. Montez les deux couvre-joints ensemble dans la niche en haut de l'apparéil jusqu'à ce qu'ils s'encastr.
Ouvrez la porte.
Vissez les attaches de la tôle de fixation ⑬ aux meubles/amenagements voisins.
Dans le cas d'une combinaison side by side, les appareils ne peuvent être fixés à la paroi de meuble qu'avec la paroi extérieure.

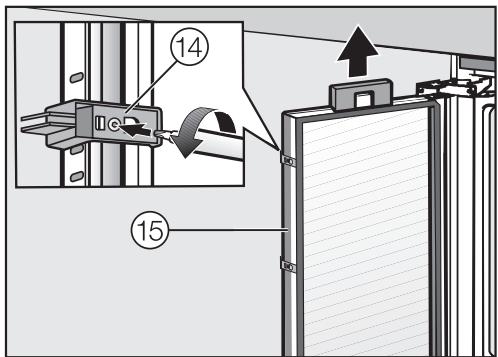

Préparer le montage du panneau de façon
Ouvrez la porte de l'appareil jusqu'à la butée.
Dévissez les attaches de réglage (14) et les équres d'angle (15) de la porte de l'appareil. - Mettez les équres d'angle ⑤ et les vis de côté - vous en aurez besoin par la suite. Retirez le cache de l'interrupteur de contact de lumière. Refermez la porte de l'appareil.

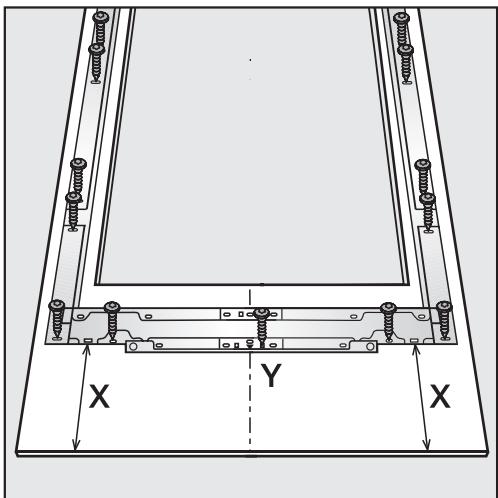

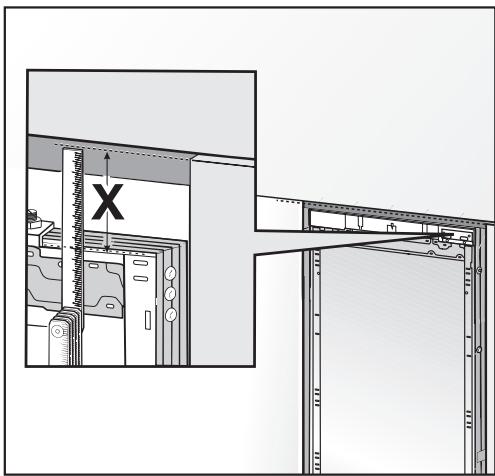

- Mesurez l'écart X entre les rails d'ajustage et le rebord supérieur du panneau de façade. Dévissez les deux écrous sur la porte de l'appareil et mettez-les de côté. Vous en aurez besoin par la suite. Posez le panneau de façon à monter avec la face intérieure vers le haut sur une surface solide (afin d'éviter les rayures, placez une couverture en-dessous).
- Marquez l'écart X sur la face intérieure du panneau de façade. Déterminez et marquez également le centre Y du panneau de façade. Retirez le cadre de montage de la porte et positionnez-le dans les marquages sur la façade de meuble. Percez les trous suivants.
- Vissez le cadre de montage sur le panneau de façon : fixez le cadre de montage au niveau de chaque point de fixation avec au moins une vis.
Fixez le cadre de montage en haut sur le panneau de façon avec au moins 6 vis.
- Le cadre de montage est équipè d'un certain nombre de trous pour différentes variations des panneaux de façade.
- Lors de la fixation du cadre de montage, il faut toujours visser les vis dans le matériel au plus résistant de la porte de meuble! Pour cela, sélectionnez une longueur de vis inférieure à l'épaisseur du panneau de façade. Vissez la poignée de l'intérieur au panneau de façade.

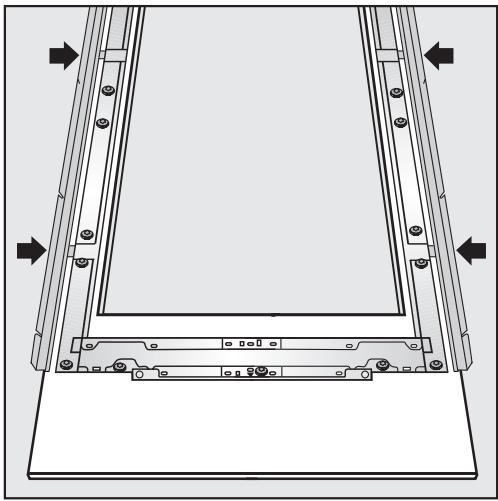

Fixer et ajuster le panneau de façade
■ Insérez les équerres d'angle jusqu'à la butée dans les ouvertures prévues à cet effet dans le cadre de montage.
Ouvrez la porte de l'appareil et suspendez le panneau de façon à le fixer avec le cadre de montage sur les boulons filetés ⑰.
Enforcez sur les deux côtés les équerres d'angle dans le cadre de plastique blanc et serrez les vis. - Serrez les écrous ⑰ légèrement sur les boulons filetés. - Ne resserrez pas encore les écrous! Refermez la porte de l'appareil.

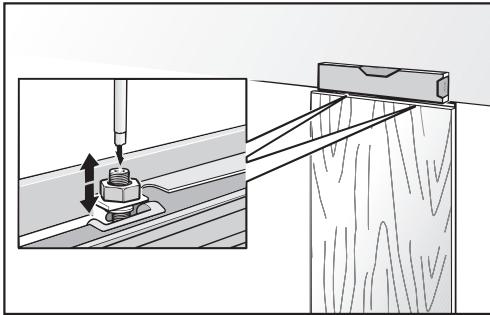

- Ajustez la porte de l'appareil latéralement par les boulons filetés.
- Ajustez les portes de l'appareil dans la profondeur par le creux dans les équerres d'angle. Fixez les équerres d'angle avec les vis en position.

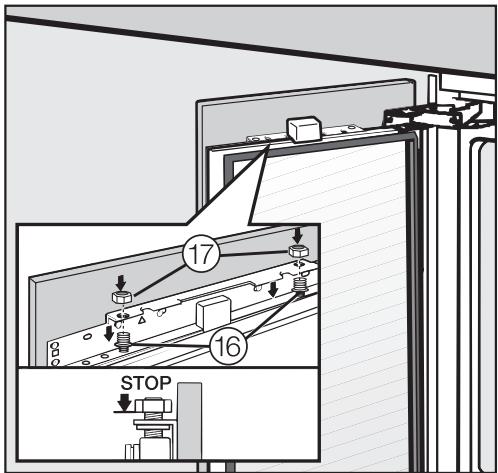

- Serrrez maintenant les écrous du haut. Cela aura pour effet de fixer la porte de l'appareil.

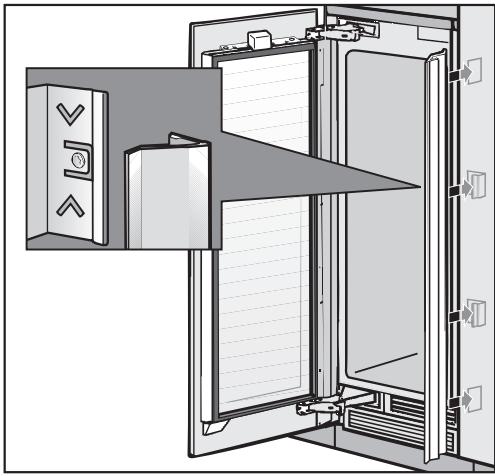

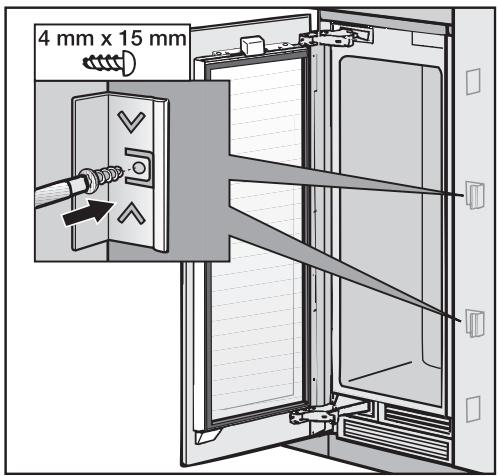

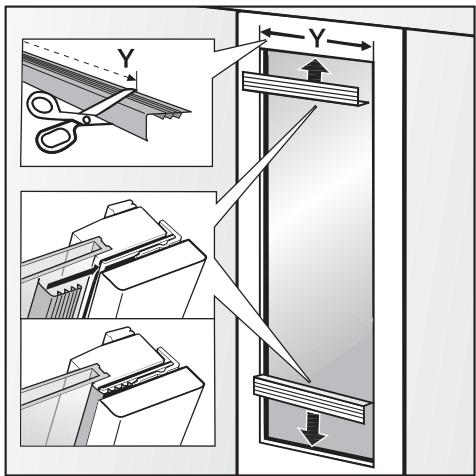

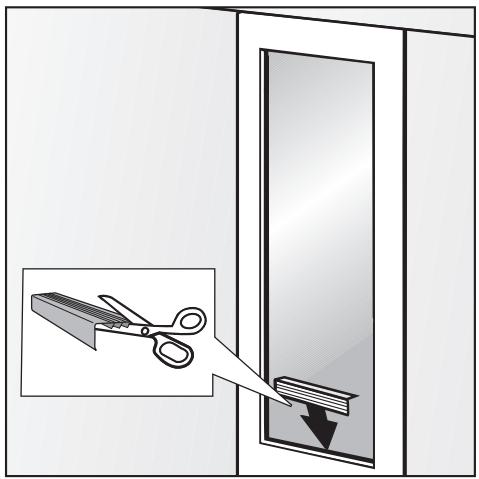

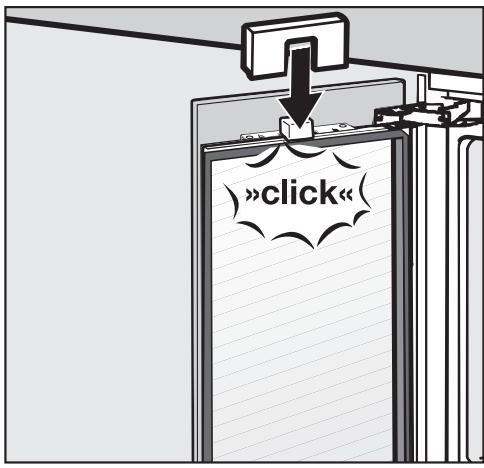

Fixer la protection

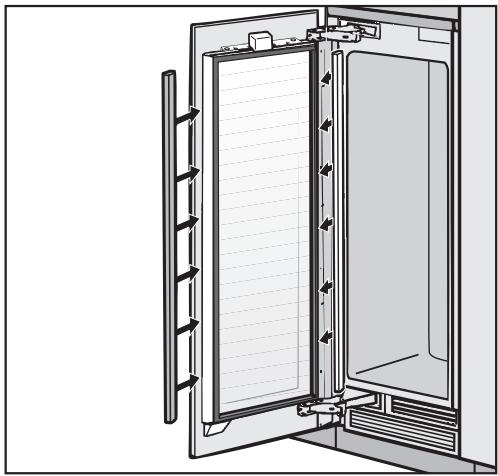

Montez sur chaque côté de porte les couvre-joints en plastique en les enfonçant par le bas vers le haut dans l'espace entre la porte de l'appareil et la porte du meuble.
Fixez les pinces pour le cache sur les deux côtés.
Montez maintenant les caches sur les pinces sur les deux côtés. Pour une combinaison side by side, ces caches ne devront être utilisés que sur l'extérieur.
Montez le cache sur l'interrupteur de contact de lampe.

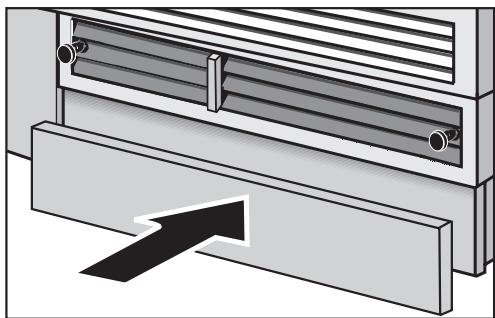

Fixer la plinthe
Ne couvrez pas les fentes d'aération dans la plinthe. Vous risqueriez d'abîmer l'appareil !
- Coupez la plinthe de socle à la bonne longueur et à la bonne hauteur (entre le rebord inférieur du socle et le sol).
Fixez le socle sur l'appareil et montez la plaquette de protection jointe.
Fixez la plinthe sur l'appareil.
Fixer la protection de porte
Les couvre-joints de porte doivent être raccourcis le cas échéant pour correspondre à la largeur de la découpe de la façade de meuble.
Un couvre-joint supplémentaire est joint pour déterminer la longueur nécessaire.
Raccourcissez les couvre-joints de porte longs pour le côté droit et gauche à la longueur nécessaire X.
■ Insérez le couvre-joint de porte dans l'espace entre la façade de meuble et la plaque de verre.
Raccourcissez les couvre-joints de porte courts pour le haut et le bas à la longueur nécessaire.

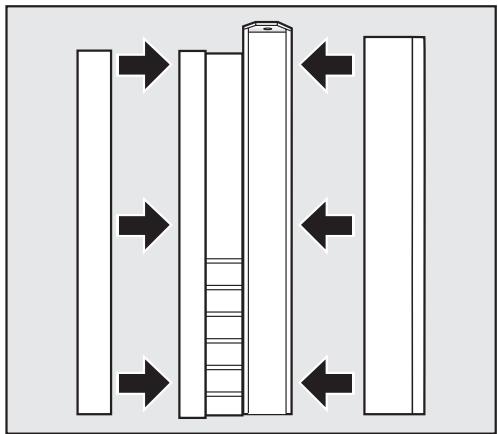

Fixer l'évacuation d'air
L'évacuation d'air en bas dans la grille d'aération sépare l'arrivée d'air de l'évacuation d'air.
Cela évite que de l'air chaud évacué pénètre dans l'appareil, ce qui pourrait causer un court-circuit.
Si nécessaire, raccourcissez les trois éléments de l'évacuation d'air à la bonne hauteur. Remontez les éléments en mousse sur le côté.
Vissez l'évacuation d'air au milieu de la porte de l'appareil à l'aide de deux vis.
