MODE D'EMPLOI SLIM LED 22 HD-WC CGV

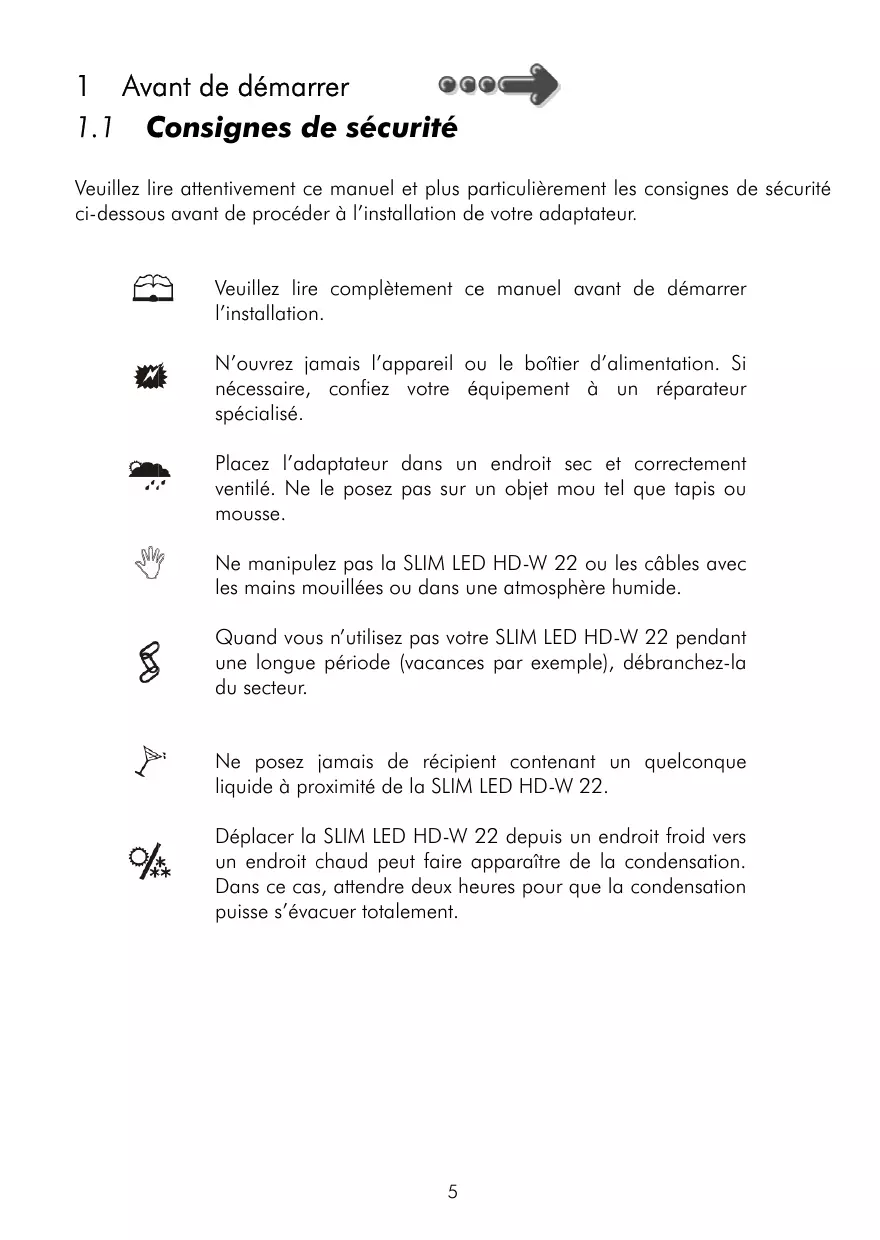

1 Ava ant de démarrer

d sécurité Veuillez lirre attentivement ce e manuel et plus p particulièrement less consignes de séccurité ci-dessouss avant de procéde er à l’installation dee votre adaptateur. Veuillez lire e complètement cee manuel avant de démarrer l’installation N’ouvrez ja amais l’appareil ou le boîtier d’alim mentation. Si nécessaire, confiez votre ééquipement à un n réparateur spécialisé. Placez l’ada aptateur dans un n endroit sec et correctement ventilé. Ne le posez pas sur un objet mou tel que tapis ou mousse. Ne manipulez pas la SLIM LED D HD-W 22 ou less câbles avec les mains mouillées ou dans une atmosphère humide. Quand vouss n’utilisez pas votrre SLIM LED HD-W W 22 pendant une longue période (vacancees par exemple), débranchez-la du secteur. Ne posez jamais de récipieent contenant un quelconque liquide à pro oximité de la SLIM LED HD-W 22. 22 depuis un endrroit froid vers Déplacer la SLIM LED HD-W 2 peut faire a apparaître de la condensation. un endroit chaud Dans ce cass, attendre deux heeures pour que la condensation puisse s’éva acuer totalement.

Caractéristiques principales

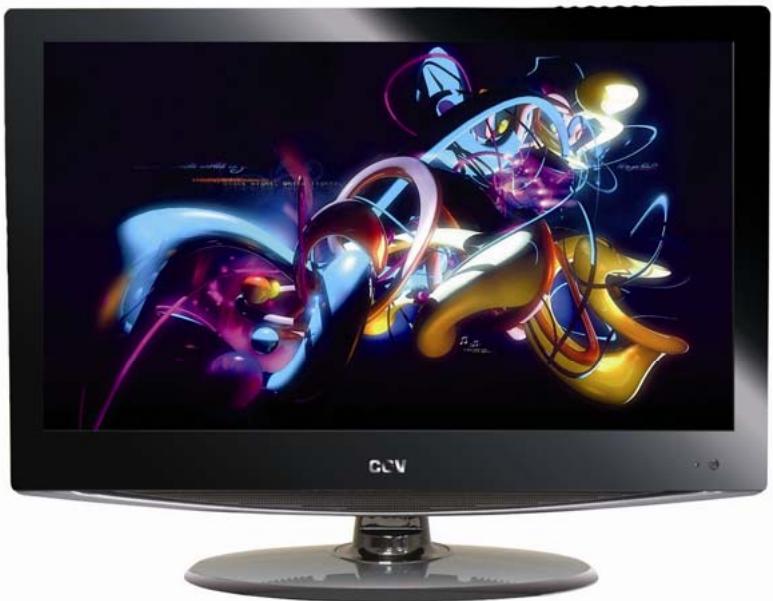

SLIM LED HD-W 22 vous permet de recevoir les programmes gratuits diffusés sur le réseau de Télévision Numérique Terrestre Français en Haute définition ainsi que les programmes gratuits diffusés sur le réseau Analogique.

Fréquence d’entrée: 170~858 MHz.

Numérotation automatique des chaînes (LCN) selon l’ordre défini par le Conseil Supérieur de l’Audiovisuel (CSA).

Sous-titres, si transmis par la chaîne.

Télétexte, si transmis par la chaîne.

Guide des programmes (EPG), si transmis par la chaîne.

Entrée HDMI x2 : affichage haute définition jusqu'à 1080P.

Entrée YPbPr : connecteur type mini jack 4 contacts.

Entrée PC IN (vidéo VGA + audio mini jack).

Port USB 2.0 en face arrière et avant. Permet la lecture des fichiers vidéo du type : AVI, MPG, VOB, MKV, MP4V, H264, MOV, TS, des fichiers musicaux du type : WAV, MP3, WMA et photos : JPEG, BMP, PNG.

Sortie audio numérique SPDIF coaxiale.

Sortie audio casque : connecteur type mini jack.

Taille d’écran : 16:9 ou 4:3, sélectionnable.

Basse consommation en mode veille (<1W).

Accessoires Notice Télécommande

M en place des piles Ouvrir la trappe à piles. In nsérer deux piles 1,5V de type AAA (LR0 03). Prenez soin de d les placer dans la bonne polarité comme indiqué avvec les signes + -. Fermer la trappe. Si vous changez le es piles, changez les deux en même tem mps. Ne jamais mettre une pile ussée avec une neuve, vo ous risqueriez de réduire considéra ablement les performan nces de la neuve. Retirez les piles lorss de périodes prolongéees sans utilisation.

et distance de fonctionneement La télécommande transmett par infrarouge. Prenez soin duran nt l’utilisation de bien orienter la a télécommande en e direction du cap pteur du TV. Si ce capteur est couverrt ou qu’un objet se trouve en travers de ce signal a alors la télécomma ande ne marchera pas. Si le captteur du SLIM LED HD-W 22 est dirig gé en direction d’u une source de lum mière trop impo ortante, la qualité du signal sera ma auvaise si ce n’est inexistante. Réorieentez alors votree TV.

Glisser le pied de l’’écran dans le socle.

d’un quart de tour jusqu’à avo oir l’écran face à vous.

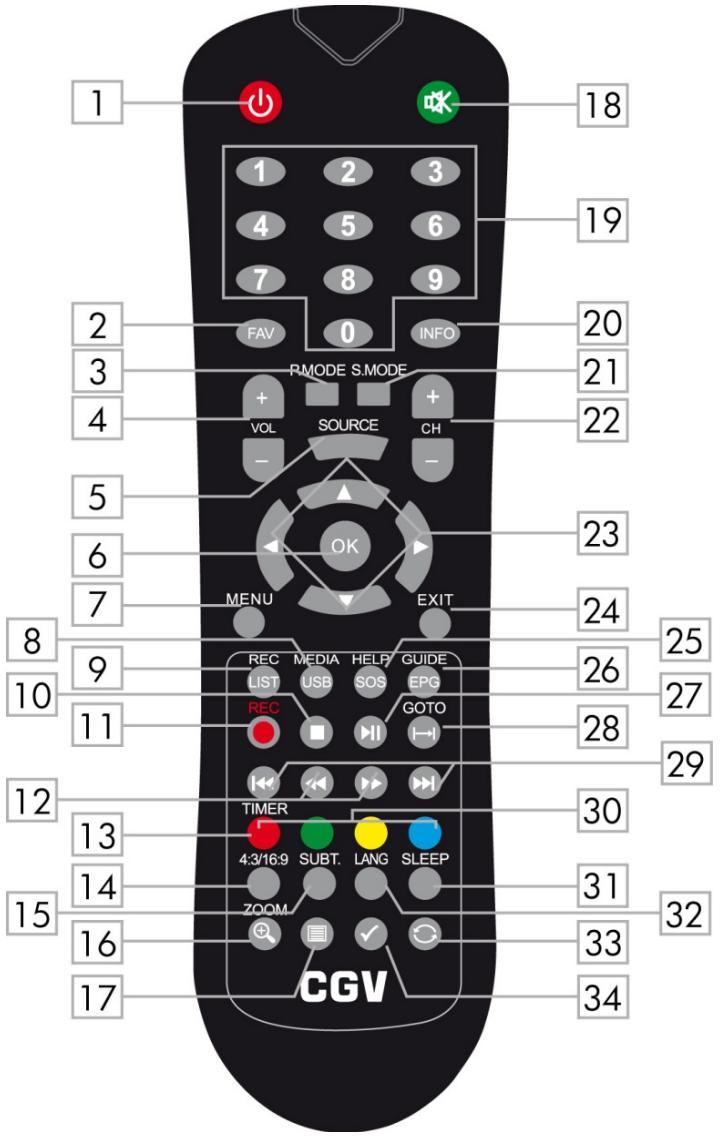

1.4.4 Description des touches de la télécommande

L’accès aux différentes fonctions et menus s’opère depuis la télécommande :

POWER : allumer / mettre en veille votre SLIM LED HD-W 22. FAV : accès aux listes de chaînes favorites (voir §3.5 p16). P. MODE : choisir un réglage d’image parmi quatre modes prédéfinis. VOL+ / VOL- : réglage du volume sonore. SOURCE : choisir la source que la TV doit afficher. OK : validation dans les menus / affichage de la liste des chaînes. MENU : affiche le menu principal (voir §6.1 p26). USB MEDIA : ouvre le menu multimédia REC LIST : ouvre la liste des enregistrements faits avec le SLIM LED HD-W 22 (voir §4.4 p21).

(STOP) : Arrêt d’un enregistrement ou d’une lecture en cours. Revenir au direct lors de la visualisation d’un programme en différé.

(REC) : Lance l’enregistrement d’une chaîne, (voir §4.3 p21). (Retour/Avance rapide) : Touche de retour/avance rapide : par appuis successifs, 4 vitesses possibles en avance et en retour rapide (x2, x4, x8 et x16). TIMER : ouvre directement le menu ‘programmateur’ (voir §4.5 p21). RATIO : change le format d’écran suivant 3 modes : Auto, 16:9, 4:3. SUBT : ouvre le menu de sélection des sous titres proposés par la chaîne. ZOOM : permet de zoomer une image.

: affiche le télétexte si disponible

20. INFO : affiche le bandeau d’information

21. S-MODE : choisir un réglage du son parmi cinq modes prédéfinis.

22. CH+ / CH- : Chaîne suivante/précédente (cf.§3.1 p15).

23. Groupe de touches de déplacement :

▲/▼ : déplacement vers le haut/le bas dans les menus. ►/◄ : déplacement vers la droite/la gauche dans les menus.

24. EXIT : quitte un menu.

25. HELP SOS : lancer une nouvelle recherche automatique des chaînes.

26. EPG : ouvre le guide électronique des programmes (voir §3.7 p18).

(LECTURE) / (PAUSE) : Lance la lecture d’un enregistrement ou du Timeshift. En cours de lecture d’un enregistrement, met en pause la lecture ; en cours de visionnage d’une chaîne TNT, met en pause l’émission (fonction Timeshift)

GO TO : aller directement à un temps spécifié lors de la lecture d’un fichier vidéo ou musical. (Précédent/Suivant): Lance la lecture de l’enregistrement précédant/suivant. Fait un saut en arrière/en avant de 30 secondes en Timeshift ou en enregistrement.

30. Groupe de touches de couleurs :

ROUGE : touche timer + Fonctions diverses. VERTE : Fonctions diverses. JAUNE : Fonctions diverses. BLEUE : Fonctions diverses.

31. SLEEP : mettre l’appareil en veille automatiquement suivant des valeurs prédéfinies.

32. LANG : ouvre le menu de sélection des bandes son proposées par la chaîne.

BACK : rappeler la chaîne précédemment affichée.

: Multi sélection de fichiers dans le menu USB.

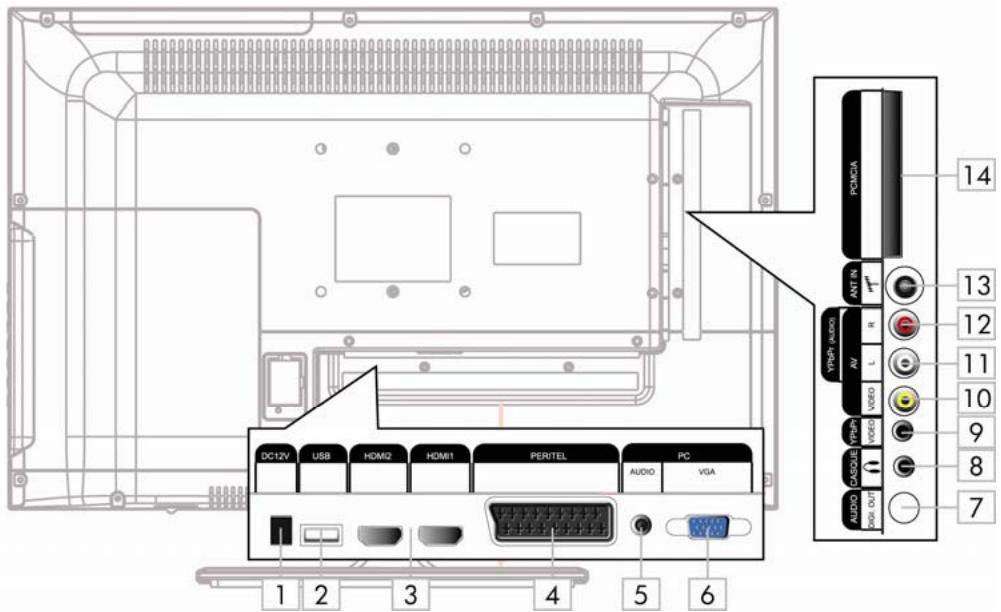

Connectique et contrôles Face avant :

MENU EXIT Réglage volume sonore. Déplacement gauche/droite dans les menus. Sélectionner la chaîne suivante ou précédente. Déplacement haut/bas dans les menus. Ouvrir le menu principal/Quitter un menu.

SOURCE OK Sélectionner une source/Touche de confirmation

POWER VOYANT POWER Capteur infrarouge Permet d’allumer/éteindre le SLIM LED HD-W 22 S’allume en rouge quand le TV est en veille et en vert lorsqu’il est en marche. Emplacement du capteur infrarouge permettant de recevoir les ordres de la télécommande.

DC 12V Prise le bloc d’alimentation 12V.

USB Prise pour mise à jour logiciel / lecture Photos-VidéosMusiques / Enregistrement.

PC AUDIO Entrée audio jack pour amener le son venant d’un PC.

PC VGA Entrée vidéo VGA pour PC.

CASQUE Prise de branchement d’un casque.

YPbPr VIDEO Entrée vidéo YPbPr mini jack 4 contacts.

AV VIDEO Entrée vidéo composite.

YPbPr / AV R Entrée audio gauche, à associer avec la vidéo composite ou la vidéo YPbPr. Entrée audio droite, à associer avec la vidéo composite ou la vidéo YPbPr.

PCMCIA Entrée antenne (à relier à votre prise d’antenne murale ou à votre antenne intérieure). Permet d’enficher un lecteur de carte PCMCIA pour recevoir les chaînes payante de la TNT.

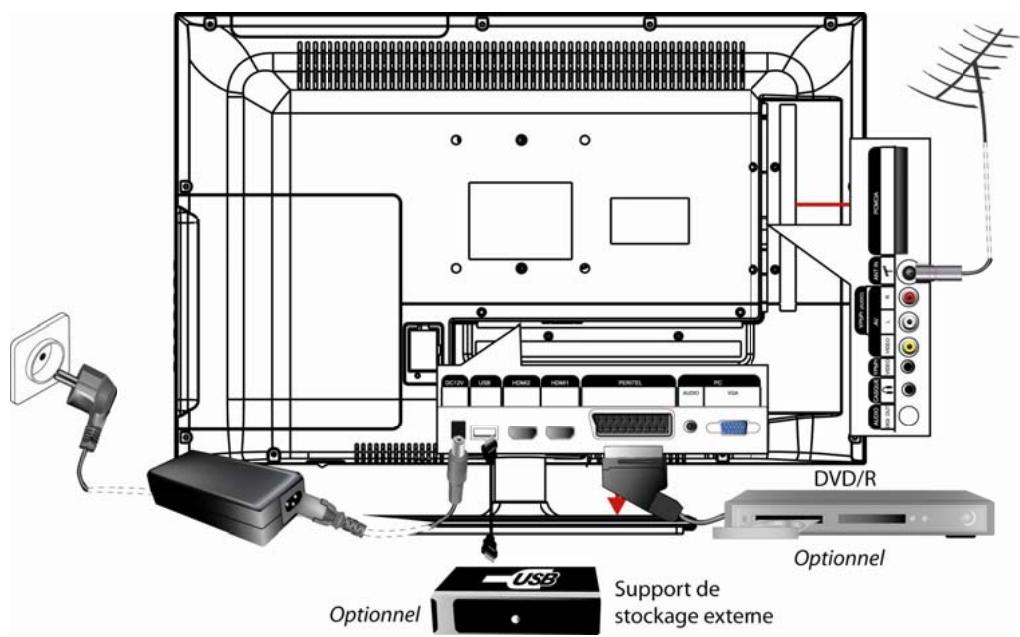

Insttallation Branchemen nts Entrée «ANT IN» : A conneccter à votre antenn ne «râteau» de votrre toit, à votre anteenne d’intérieurr ou à votre arrivée e d’antenne si vouss êtes câblé. Entrée « DC D 12 » : A conneccter à la prise secteeur 230V. Ne raccorrdez pas le TV au secteur avant d’avvoir raccordé tous vos v équipements sselon le schéma a ci-dessus. Insérez less piles dans la téléccommande en resp pectant les polarités. Branchez la prise secteur du SLIM LED HD-W 2

Première mise en route Lorsque vous branchez votre SLIM LED HD-W 22 pour la première fois, un écran semblable à celui représenté ci-contre s’affiche. Procédez comme suit : a. Vérifiez tous vos branchements en vous aidant des schémas de branchement présentés au paragraphe 2.1.

Lancez la recherche automatique des chaînes TNT :

1. Pour recherche uniquement les chaînes de la TNT, choisissez TNT avec ►.

2. Appuyez sur OK pour lancer la recherche automatique.

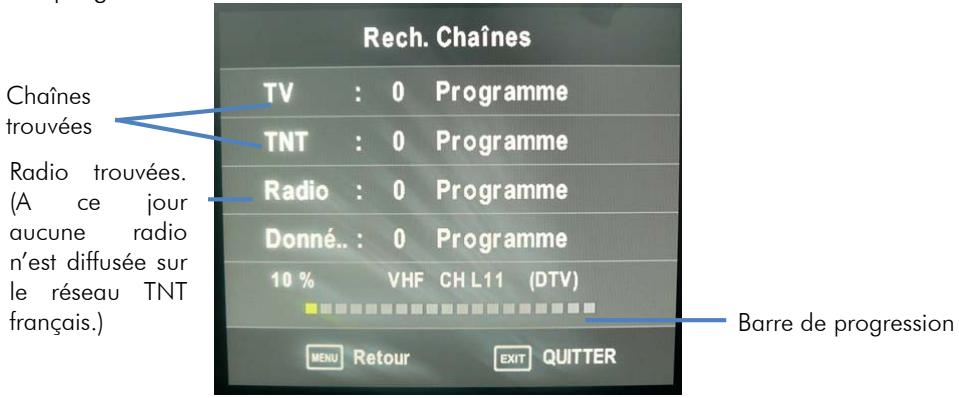

Lors de la recherche automatique des chaînes, l’écran ci-dessous vous renseigne sur sa progression : Chaînes trouvées Radio trouvées.

jour aucune radio n’est diffusée sur le réseau TNT français.) Barre de progression Une fois la recherche terminée, le SLIM LED HD-W 22 affiche automatiquement la première chaîne de la liste. Note 1: si vous constatez que vous n’avez pas la totalité des chaînes de la TNT alors recommencez l’opération de recherche automatique des chaînes (touche « menu » puis dans « Chaînes » sélectionnez « Recherche Automatique » puis appuyez sur OK pour relancer la recherche automatique). Note 2 : Des mises à jour logiciel sont régulièrement disponibles, rendez vous sur le www.cgvforum.fr dans la rubrique mise à jour pour télécharger la dernière version de logiciel et profiter ainsi des toutes dernières améliorations du SLIM LED HD-W 22.

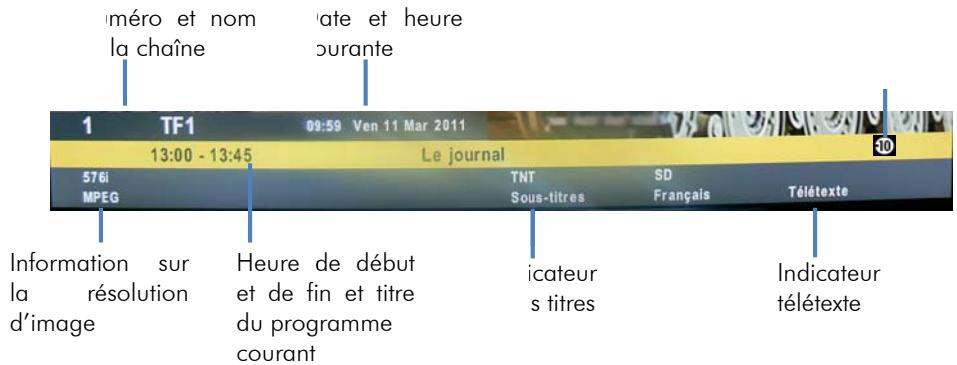

Utilisation quotid dienne Sélection es chaînes Pour affich her la chaîne TNT que vous désirez reegarder, vous pouvvez : Utilisez lees touches CH+ +/CH- de la télécommande (afficchage de la chaîne suivante/p précédente) ou tap per directement le numéro de la chaîîne en vous servan nt du pavé num mérique de la téléco ommande. A chaquee changement de chaîne un bandea au vous donnant des d informations su ur la chaîne en n cours de visualissation apparaît da ans le bas de l’écran pendant quelq ques secondes puis disparaît auto omatiquement. uméro et nom de la chaîne Informatio on sur résolution d’image

Date et heure ourante Heure de d début et de fin et titre du programme courant Niveau de moralité Indiicateur sous titres

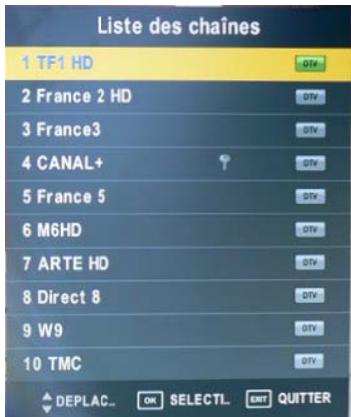

Liste des cha aînes A tout moment, lorsque vous êtes en tra ain de visualiser une chaîne, vouss pouvez appuyer sur la touche OK O de la télécomm mande pour accédeer à la liste des chaînes (voir ci-con ntre).

Indicateur télétexte

Volume sonore Lorsque vous visualisez une chaîne, vous pouvez utiliser les touches VOL+ et VOLpour augmenter ou baisser le volume sonore.

Sélection de la bande son Lorsque vous visualisez une chaîne, vous pouvez accéder à la sélection de la bande son en appuyant sur la touche « LANG » de la télécommande. La fenêtre ci-contre s’affiche. A partir de cet écran vous pouvez utiliser les touches :

• ▲ et ▼ pour sélectionner la langue.
• OK pour valider. Nota : Les bandes son disponibles dépendent de la chaîne TNT en cours de visualisation. Certaines chaînes diffusent parfois une bande son en AC-3 (Dolby Digital 5.1), identifiée par la présence du terme «DOLBY» dans le nom de la bande son. ATTENTION, certaines chaînes montrent que plusieurs pistes audio sont disponibles alors que lorsque vous les sélectionnez, vous ne constatez aucun changement, ou que le changement attendu ne correspond pas à celui souhaitez. Ce problème est du à une mauvaise transmission des informations de la part de la chaîne, CGV ne peut en aucun cas contrôler le contenu des informations transmises par les chaînes.

Chaînes favorites Appuyer sur la touche FAV pour sélectionner une liste de chaînes favorites que vous aurez préalablement créée. Lorsque vous appuyez sur la touche FAV la liste des chaînes favorites d’ouvre (voir ci contre). Lorsque vous êtes en train de visualiser une chaîne TNT, vous pouvez à tout moment, à partir de cette fenêtre :

Appuyer sur les touches ▲/ ▼ pour vous déplacer dans la liste des chaînes favorites.

• Appuyer sur OK pour afficher directement la chaîne sélectionnée. Pour créer une liste de favoris :
• Ouvrez le menu en appuyant sur la touche MENU puis choisissez le menu CHAÎNES/Edition programme.
• Placez le curseur sur la chaîne voulut et appuyez sur la touche FAV. Un petit cœur

apparait à coté de la chaîne, indiquant que celle-ci se trouve maintenant en favoris. Pour supprimer une chaîne de la liste des favoris, effectuer les deux mêmes opérations ci-dessus. La différence est que le petit cœur va disparaître et la chaîne n’apparaitra plus dans la liste des favoris.

Sous-titres Lorsque vous visualisez une chaîne, vous pouvez accéder au dialogue de sélection des sous-titres en appuyant sur la touche « SUBT. » de la télécommande. La fenêtre ci-contre s’affiche. Vous pouvez alors utiliser les touches : ▲ et ▼ pour sélectionner la langue des sous-titres. Pour désactiver les sous-titres, sélectionnez «Arrêt». Nota : Les sous-titres et langues disponibles dépendent de la chaîne TNT en cours de visualisation. Certaines chaînes TNT ne diffusent pas de sous-titres et il n’est donc pas possible de les afficher. ATTENTION, certaines chaînes montrent que plusieurs pistes sous-titres sont disponibles alors que lorsque vous les sélectionnez, vous ne constatez aucun changement, ou que le changement attendu ne correspond pas à celui souhaitez. Ce problème est du à une mauvaise transmission des informations de la part de la chaîne, CGV ne peut en aucun cas contrôler le contenu des informations transmises par les chaînes.

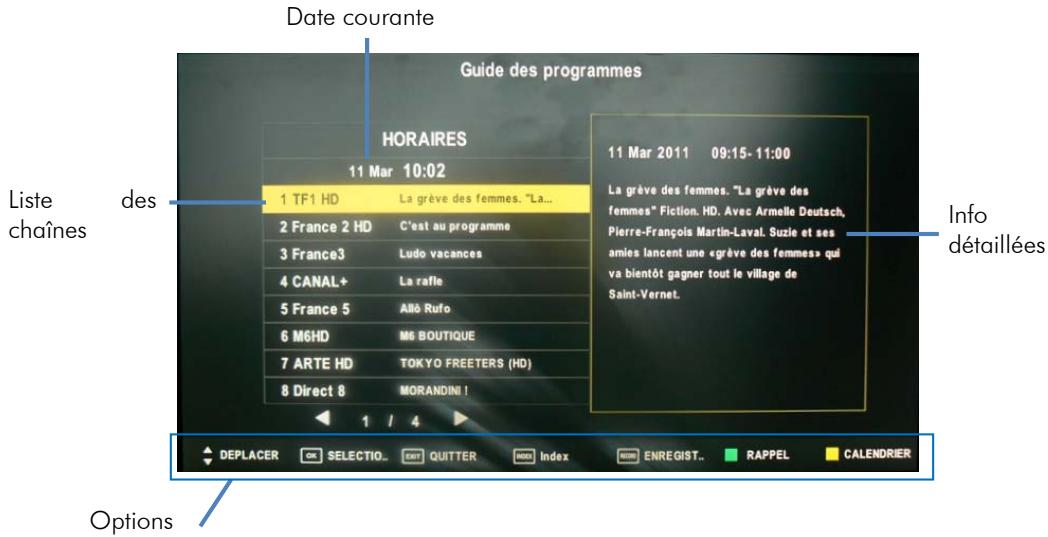

Guide électronique des programmes (EPG) En appuyant sur la touche EPG de la télécommande, vous accédez au guide électronique des programmes. Ce dernier vous permettra de visualiser des informations détaillées concernant les programmes diffusés par les chaînes TNT, sur une durée pouvant aller jusqu’à 3 jours. Nota : Certaines chaînes TNT ne transmettent pas un guide des programmes complet. Cependant, les chaînes ont obligation de transmettre au minimum les informations sur l’émission en cours et sur la suivante (sauf chaînes locales). Lorsque vous appuyez sur la touche EPG de la télécommande, un écran semblable à celui représenté ci-dessous s’affiche. Date courante Liste chaînes des Info détaillées Options A partir de cette fenêtre :

• Lorsque qu’une chaîne est sélectionnée (chaîne sélectionnée en surbrillance jaune): - Utilisez les touches ▲ et ▼ pour sélectionner une autre chaîne. - Utilisez les touches ◄ et ►pour changer de page. - Utilisez la touche verte pour programmer un rappel de programme à visualiser. - Utilisez la touche jaune pour accéder à la liste des enregistrements en attente. - Utilisez la touche (REC) pour programmer un timer d’enregistrement. - Utilisez la touche GOTO pour visualiser l’EPG d’une chaîne en particulier.

Télétexte Lorsque vous visualisez une chaîne de la TNT qui diffuse du télétexte, vous pouvez afficher le télétexte à l’écran et naviguer parmi les différentes pages proposées en vous aidant de la télécommande du SLIM LED HD-W 22. Pour afficher le télétexte (si celui-ci est diffusé par la chaîne couramment affichée), procédez comme suit :

• Appuyez sur la touche de la télécommande pour afficher le dialogue de sélection du télétexte (voir cicontre).
• Une fois le télétexte affiché, utilisez les touches numériques de la télécommande pour afficher une page particulière en tapant son numéro. La touche EXIT de la télécommande vous permettra de quitter le télétexte. ATTENTION : certaines chaînes montrent que le Télétexte est disponible alors que lorsque vous appuyez sur la touche de la télécommande du TV, vous ne constatez aucun changement, ou qu’un écran noir s’affiche. Ce problème est du à une mauvaise transmission des informations de la part de la chaîne, CGV ne peut en aucun cas contrôler le contenu des informations transmises par les chaînes.

Enregistrer sur un périphérique USB Brancher un disque dur/une clé USB Lorsque vous branchez un disque dur ou une clé USB, une fenêtre « PVR Init» s’affiche après 10 secondes pour indiquer que le SLIM LED HD-W 22 à bien détecté votre disque dur ou votre clé USB. Si ce message ne s’affiche pas, il semble que votre disque dur ne soit pas allumé : vérifiez que votre disque dur et correctement branché et alimenté (bloc secteur branché sur une prise de courant et correctement branché sur le disque dur) ATTENTION : Durant le temps d’initialisation du disque dur il n’est pas possible d’agir sur le SLIM LED HD-W 22 (une dizaine de seconde). Prenez en conscience chaque fois que vous branchez un disque dur ou que vous allumez le SLIM LED HD-W 22 avec un disque dur déjà branché.

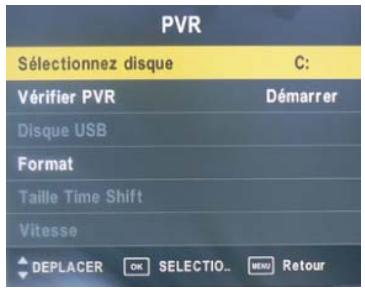

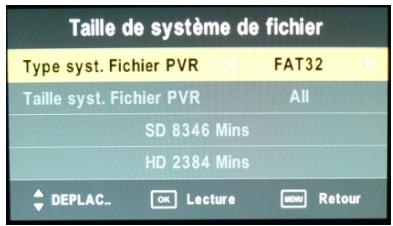

Formater le disque dur/clé USB Rendez vous dans menu CHAINES/Gestion disque USB pour effectuer le formatage : ATTENTION, le Formatage de votre disque dur ou clé USB supprimera de façon définitive toutes les données présentes sur votre disque dur ou clé USB donc veuillez sauvegarder le contenu de votre disque dur ou clé USB avant d’effectuer le formatage.

1. Déplacer le curseur sur « Format»

puis appuyer sur OK.

2. Sélectionnez « FAT32 » pour le

3. Appuyez sur OK pour confirmer.

4. Tout le long du formatage, cette

fenêtre sera affichée pour vous en indiquer la progression.

ATTENTION : cette opération peut durer plusieurs minutes en fonction de la taille de votre disque dur, n’interrompez pas cette opération (ne pas débrancher ou éteindre les appareils), cela endommagerai votre disque dur. Lorsque la fenêtre « Formatage en cours » s’efface, le disque dur est prêt pour l’enregistrement.

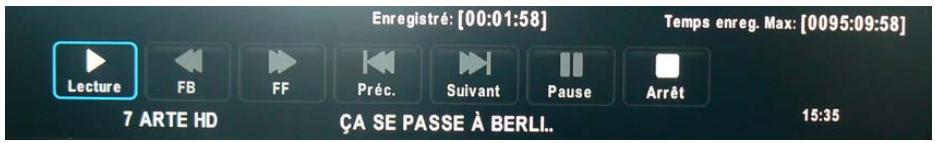

Démarrer un enregistrement Pour enregistrer la chaîne TNT que vous êtes en train de regarder, il suffit d’appuyer sur la touche d’enregistrement immédiat (REC) de la télécommande. Si votre disque dur ou votre clé USB est correctement formaté pour fonctionner avec le SLIM LED HD-W 22, une fenêtre s’affiche pour vous indiquer que vous être en train d’enregistrer : Appuyez sur la touche EXIT pour faire disparaître/apparaitre le bandeau. Appuyez sur STOP pour arrêter l’enregistrement.

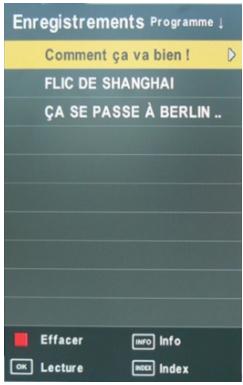

Lire un enregistrement Après avoir effectué un enregistrement, appuyez sur la touche REC LIST pour afficher la liste des enregistrements : Sélectionnez un des fichiers, (vous pouvez appuyez sur ►pour obtenir plus d’informations sur l’enregistrement) appuyez sur « OK» pour lancer la lecture plein écran. La barre d’info située en bas de l’écran vous indique quelle touche appuyer pour vous déplacer d’avant en arrière dans le fichier. Appuyez sur « STOP » pour arrêter la lecture.

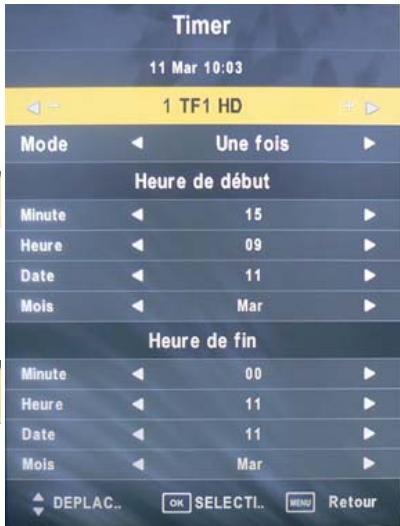

Programmer un enregistrement Le SLIM LED HD-W 22 est équipée d’une fonction programmateur qui permet de déclencher des enregistrements automatiquement.

Lorsque vous visionnez une chaîne TNT, appuyez sur la touche TIMER (ROUGE) de la télécommande :

1. Choisissez la chaîne à enregistrer à l’aide des

2. Déplacez le curseur sur la ligne du bas grâce

à la touche ▼puis à l’aide des touches ◄/► sélectionnez la répétition de l’enregistrement.

3. Réglez les différents paramètres (Minute,

heure, mois, jour) du début et de la fin de l’enregistrement :

4. Appuyez sur OK pour valider :

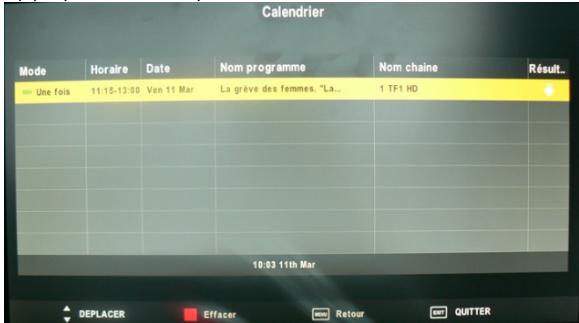

Le programmateur est dans une liste ce qui indique qu’il a bien été sauvegardé.

5. Appuyez sur EXIT pour quitter.

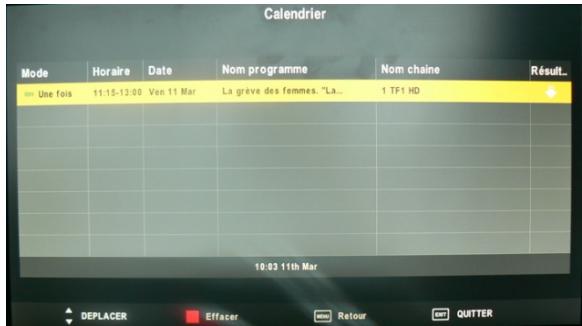

Supprimer un Programmateur Appuyez sur la touche EPG pour ouvrir le guide, puis appuyez sur la touche « JAUNE » de la télécommande pour ouvrir la liste des programmateurs (ou aller dans le menu CHAINES\TIMERs: Appuyez sur la touche « ROUGE » pour supprimer ou « EXIT » pour quitter.

Lire un fichier MULTIMEDIA Pour lire un fichier MULTIMEDIA (FILM, MUSIQUE ou PHOTO), un disque dur ou une clé USB contenant des fichiers MULTIMEDIA doit obligatoirement être branché sur le SLIM LED HD-W 22. Appuyez sur la touche Source pour sélectionnez USB ou appuyez sur la touche MEDIA USB de la télécommande:

1. Photo : Sélectionnez cette icône lorsque

vous souhaitez lire des fichiers photos aux formats JPEG, BMP, PNG.

2. Musique : Sélectionnez cette icône lorsque

vous souhaitez lire des fichiers musicaux aux formats WAV, MP3, WMA.

3. Film : Sélectionnez cette icône lorsque

vous souhaitez lire des fichiers vidéo aux formats AVI, MPG, VOB, MKV, MP4V, H264. Choisissez une icône correspondant au type de fichier que vous souhaitez lire (Photo, Musique ou Film) à l’aide des touches◄/► puis choisissez la partition de votre disque dur à l’aide des touches ▲/▼dans laquelle le TV ira chercher les fichiers. Appuyez sur OK pour entrer dans votre disque USB.

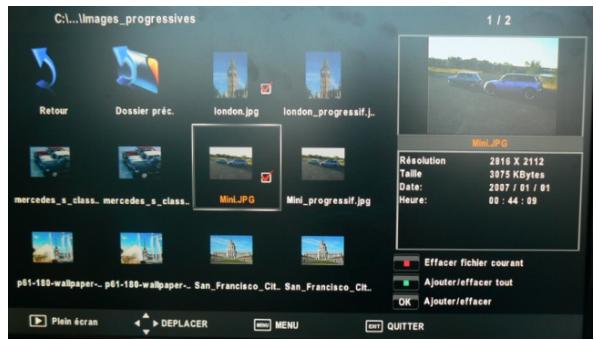

USB/Photos Une fois entré dans le dossier photo, appuyez sur la touche verte puis sur OK pour lancer le diaporama. Toutes les photos du dossier seront lues automatiquement. Pour lire uniquement certaines photos :

• Placez le curseur sur la première photo à lire.
• Appuyez sur la touche

petit signeDapparaît pour indiquer que la photo est sélectionnée.

Répétez les deux premières opérations sur toutes les photos à visualiser. Appuyez sur la touche PLAY ; seules les photos préalablement cochées seront lues.

Pour effacer une photo :

• Placez le curseur sur la photo à supprimer.
• Appuyez sur la touche ROUGE pour supprimer la photo.
• Un message de confirmation s’affiche. Appuyez sur OK pour confirmer la suppression ou choisissez Annuler pour ne pas supprimer la photo. Pour arrêter la lecture d’un diaporama :
• Appuyez sur la touche EXIT : la liste des photos est affichée.

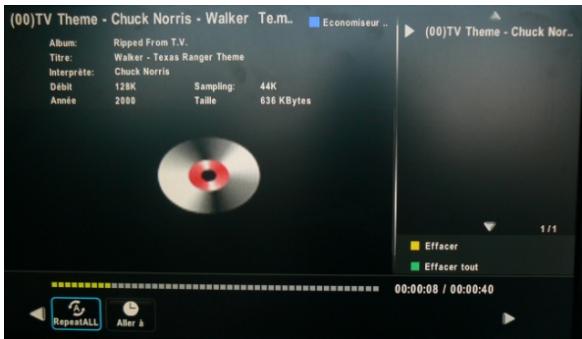

USB /Musique Une fois entré dans le dossier photo, appuyez sur la touche verte puis sur OK pour lancer la lecture. Toutes les musiques du dossier seront lues automatiquement. Différents informations sont affichées, vous donnant le choix de différentes opérations que vous pouvez effectuer. Pour lire uniquement certaines musiques :

• Placez le curseur sur la première musique à lire.
• Appuyez sur la touche 3 ; petit signeDapparaît pour indiquer que la musique est sélectionnée.

Répétez les deux premières opérations sur toutes les musiques à lire. Appuyez sur la touche OK ; seules les musiques préalablement cochées seront lues. Pour effacer une musique :

• Placez le curseur sur la musique à supprimer.
• Appuyez sur la touche ROUGE pour supprimer la musique.
• Un message de confirmation s’affiche. Appuyez sur OK pour confirmer la suppression ou choisissez Annuler pour ne pas supprimer la musique.

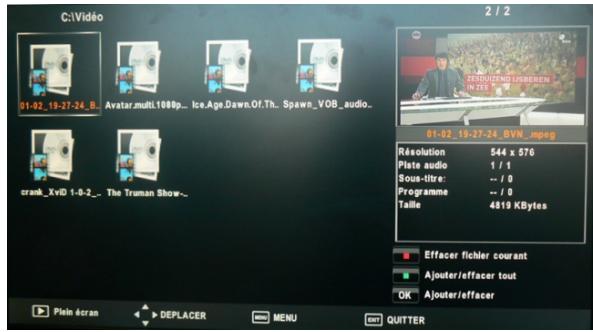

USB /Film Une fois entré dans le dossier film, appuyez sur la touche OK pour lancer la lecture. Seule la vidéo sélectionnez sera lue. Pour lire toutes les vidéos, appuyez sur la touche verte puis sur OK pour lancer la lecture. Pour lire uniquement certaines vidéos :

• Placez le curseur sur la première vidéo à lire.
• Appuyez sur la touche

petit signeDapparaît pour indiquer que la vidéo est sélectionnée.

Répétez les deux premières opérations sur toutes les vidéos à lire. Appuyez sur la touche OK ; seules les vidéos préalablement cochées seront lues. Pour effacer une vidéo :

• Placez le curseur sur la vidéo à supprimer.
• Appuyez sur la touche VERTE pour supprimer la vidéo.
• Un message de confirmation s’affiche. Appuyez sur OK pour confirmer la suppression ou choisissez Annuler pour ne pas supprimer la vidéo.

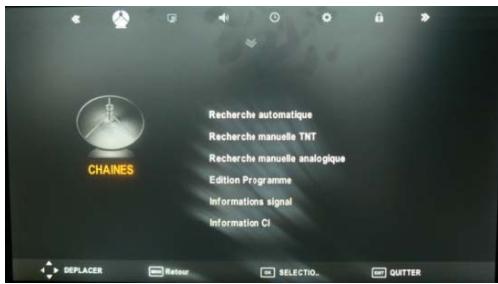

princiipal Lorsque vous visualisez une chaîne, appuyez sur la touche MENU de la télécommande pour accéd der au menu principal. Toutes less fonctions de vo otre récepteur peuvent être réglées grâcce au menu principal qui q comporte sept menus:

Chaîn nes : permet notamment de recherccher les chaînes et ce qui concerne le disque connecté au porrt USB. Gestion dess programmateurs (timers). Imagee : permet de régle er l’image. Son : permet de régler le son. Horaiires : permet de rég gler l’heure. Optio ons : permet de gérer les paramètres internes du SLIM LED L HD-W 22. Verrou : permet de verro ouiller des chaînes. Ces menu us sont eux-mêmess divisés en plusieu urs sous-menus quii sont décrits en déétails dans les pages qui suivent. La navigation dans le menu principal et dans les sous-menus s’e effectue en utilisan nt les touches ▲, ▲ ▼, ►, ◄, OK, et EXIT situées au u centre de la téléccommande: A partir du u menu principal:

• Utiliseez les touches ► et ◄ pour sélecctionner le menu désiré, parmi les cinq propo osés.
• Utiliseez les touches ▼ et ▲ pour se d déplacer dans un sous-menu du m menu sélecttionné.
• Appuyez sur la touche OK O pour entrer dan ns le sous-menu sé électionné. La touchee MENU vous perm met de revenir au m menu précédent ou u à la visualisation n des chaînes si le menu principal est couramment a affiché. La touche EXIT permet de to out quitter.

Menu Chaîn nes Pour entreer dans un sous-m menu, sélectionnezz-le en utilisant le es touches ▲, ▼ puis appuyez sur s la touche OK de d la télécommand de pour modifier un ne valeur. Les différrents sous-menus sont décrits ci-a après plus en détaills.

Ce menu vous permet de régler les chaînes de votre SLIM LED HD-W 22. Recherche automatique : Permet de lancer une recherche automatique des chaînes. Recherche manuelle TNT : Permet d’effectuer une recherche manuelle des chaînes de la TNT.

Recherche manuelle analogique : Permet d’effectuer une recherche manuelle des chaînes hertzienne. Edition programme : Permet d’effectuer des modifications sur les chaînes (effacement, déplacement, omission au zapping, mettre en favoris). Informations signal : Permet d’obtenir des informations sur les niveaux de qualité et de puissance de la chaîne couramment regardée. Information CI: permet d’obtenir des informations sur le module PCMCIA s’il est connecté au TV. 5V Antenne : Permet d’alimenter une antenne d’intérieur. Mise à jour USB : Permet de mettre à jour le SLIM LED HD-W 22. Commencer Enreg. : démarre directement un enregistrement sur la chaîne couramment affichée. Enregistrements : ouvre l’interface permettant d’accéder à vos enregistrements contenus sur votre disque dur externe. TIMER : ouvre le menu qui permet de programmer un enregistrement. TIMERs : Tableau récapitulant les timers programmés. Gestion disque USB : ouvre le menu de gestion du disque USB connecté à votre SLIM LED HD-W 22. Recherche automatique Appuyez sur les touches ◄/► pour choisir le pays dans lequel vous êtes. Appuyez sur les touches ▼/▲ pour déplacer le curseur sur ‘Type de Recherche’. Appuyez sur les touches ◄/► pour le type de recherche à effectuer :

• TNT+ATV : les chaînes numériques et analogiques seront recherchées.
• TNT : seules les chaînes numériques seront recherchées.
• ATV : seules les chaînes analogiques seront recherchées. Recherche manuelle TNT
• Appuyez sur les touches ◄/► pour choisir le canal à rechercher puis appuyez sur OK pour lancer la recherche. Il est possible de rentrer directement le canal à rechercher à l’aide du pavé numérique de la télécommande. Appuyez sur les touches ▼/▲ pour déplacer le curseur sur ‘Fréquence’.
• Appuyez sur les touches ◄/► pour passer de ‘AUTO’ à la fréquence.
• A l’aide du pavé numérique entrer directement la fréquence à rechercher. Appuyez sur les touches ▼/▲ pour déplacer le curseur sur ‘Bande Passante’.

Appuyez sur les touches ◄/► pour passer de ‘AUTO’ à 7MHz ou à 8MHz. Appuyez sur OK pour lancer la recherche. Recherche manuelle analogique

• Appuyez sur les touches ◄/► pour choisir en quelle position la chaîne devra être stockée. Appuyez sur les touches ▼/▲ pour déplacer le curseur sur ‘Système’.
• Sélectionnez « Système BG » pour la France. Appuyez sur les touches ▼/▲ pour déplacer le curseur sur ‘Chaîne’.
• A chaque nouvelle recherche, passer à la ‘Chaîne’ suivante pour enregistrer une nouvelle chaîne. Appuyez sur les touches ▼/▲ pour déplacer le curseur sur ‘Recherche’.
• Appuyez sur les touches ◄/► pour lancer la recherche.
• Dès qu’une chaîne est trouvée, la recherche s’arrête. Appuyez sur les touches ▼/▲ pour déplacer le curseur sur ‘Réglage de précision’.
• Appuyez sur les touches ◄/► pour effectuer un réglage plus fin de la chaîne trouvée.
• Appuyez sur la touche ROUGE pour sauvegarder la chaîne trouvée. Edition programme Appuyez sur les touches ▼/▲ pour déplacer le curseur sur la chaîne désirée.
• Appuyez sur la touche ROUGE pour sélectionner la chaîne à supprimer. Pour annuler la suppression, appuyez sur MENU sinon confirmez la suppression en appuyant sur la touche ROUGE.
• Appuyez sur la touche BLEUE pour sauter la chaîne. Elle ne sera pas affiché lorsque vous zapperez avec les touches CH+/CH-.
• Appuyez sur la touche FAV pour placer la chaîne dans la liste de favoris. Informations signal Affiche des informations sur la chaîne couramment affichée, notamment les niveaux de qualité et de force. Information CI Appuyez sur les touches ▼/▲ pour sélectionnez Information CI, puis appuyez sur OK pour obtenir des informations. 5V antenne Ce sous menu permet d’activer le 5V pour l’alimentation de l’antenne. Généralement, cette option est à activer si vous avez une antenne d’intérieur non alimentée par un bloc secteur. Si ce n’est pas le cas, laissez le paramètre sur « Arrêt ». Mise à jour USB Appuyez sur les touches ▼/▲ pour sélectionnez Information CI, puis appuyez sur OK. Rendez-vous sur le site web de CGV (www.cgv.fr) ainsi que sur le forum

(www.cgvforum.fr) pour vérifier la disponibilité d’une nouvelle version de logiciel pour votre SLIM LED HD-W 22 et pour obtenir la procédure de mise à jour détaillée. Commencer Enreg. Appuyez sur les touches ▼/▲ pour sélectionnez Commencer Enreg. puis appuyez sur OK pour démarrer l’enregistrement. Référez-vous au §4.3 p21 pour plus d’informations. Enregistrements Appuyez sur les touches ▼/▲ pour sélectionnez Enregistrements, puis appuyez sur OK pour ouvrir la liste des enregistrements. Référez-vous au §4.4 p21 pour plus d’informations. TIMER Appuyez sur les touches ▼/▲ pour sélectionnez TIMER, puis appuyez sur OK pour entrer dans le sous-menu. Référez-vous au §4.5 p21 pour plus d’informations. TIMERs Appuyez sur les touches ▼/▲ pour sélectionnez TIMERs, puis appuyez sur OK pour entrer dans le sous-menu. Référez-vous au §4.6 p22 pour plus d’informations. Gestion disque USB Appuyez sur les touches ▼/▲ pour sélectionnez Gestion disque USB, puis appuyez sur OK pour afficher le sous-menu. Référez-vous au §4.2 p20 pour plus d’informations.

Menu Image Pour entrer dans un sous-menu, sélectionnez-le en utilisant les touches ▲, ▼ puis appuyez sur la touche OK de la télécommande pour modifier une valeur. Les différents sous-menus sont décrits ci-après plus en détails. Ce menu, accessible depuis le menu principal, donne accès à cinq sous-menus qui vous permettront de configurer l’image de votre SLIM LED HD-W 22 : Mode Image: sélectionnez le réglage prédéfini que vous préférez. Temp. de Couleur: ajustez la température de couleur pour obtenir une image plus froide ou plus chaude. Format d’écran : choisissez le type de recadrage voulu. Réduction du bruit : permet de réduire le bruit de l’image Screen : permet d’effectuer les réglages de la prise PC IN. Mode Image Appuyez sur les touches ▼/▲ pour sélectionnez le Mode Image puis appuyez sur OK

pour sélectionner. (Mode d’image disponible : Dynamique, Standard, Doux, Utilisateur). Vous pouvez changer la valeur du contraste, luminosité, couleur, netteté et température de couleur quand le Mode Image est Utilisateur. ASTUCE : Lorsque vous regardez une chaîne, vous pouvez appuyer sur le bouton PMODE de la télécommande pour changer directement le Mode Image. Contraste Appuyez sur les touches ▼/▲ pour sélectionnez Contraste, puis appuyez sur les touches ◄/► pour ajuster. Luminosité Appuyez sur les touches ▼/▲ pour sélectionnez Luminosité, puis appuyez sur les touches ◄/► pour ajuster. Couleur Appuyez sur les touches ▼/▲ pour sélectionnez Couleur, puis appuyez sur les touches ◄/► pour ajuster. Netteté Appuyez sur les touches ▼/▲ pour sélectionnez Netteté, puis appuyez sur les touches ◄/► pour ajuster. Temp. de Couleur Appuyez sur les touches ▼/▲ pour sélectionnez Temp. de Couleur, appuyez sur OK pour entrer dans le sous menu puis appuyez sur les touches ◄/► pour ajuster la température. (Température disponible : Utilisateur, Froid, Moyen, Chaud) Vous pouvez ajuster les valeurs de rouge, vert, bleu quand la Temp. de Couleur est en mode Utilisateur. Rouge Appuyez sur les touches ▼/▲ pour sélectionnez Rouge, puis appuyez sur les touches ◄/► pour ajuster. Vert Appuyez sur les touches ▼/▲ pour sélectionnez Vert, puis appuyez sur les touches ◄/► pour ajuster. Bleu Appuyez sur les touches ▼/▲ pour sélectionnez Bleu, puis appuyez sur les touches ◄/► pour ajuster. Format d’écran Appuyez sur les touches ▼/▲ pour sélectionnez Format d’écran, appuyez sur OK pour

entrer dans le sous menu puis appuyez sur les touches ◄/► pour changer le format d’écran et appuyez sur la touche MENU pour sauvegarder et retourner au menu précédant. (Aspect Ratio disponible : Auto, 4:3,16:9, Zoom1, Zoom2, Panorama). ASTUCE : Lorsque vous regardez une chaîne, vous pouvez appuyer sur le bouton ZOOM de la télécommande pour changer directement l’Aspect Ratio. Réduction du bruit Appuyez sur les touches ▼/▲ pour sélectionnez Réduction du bruit, appuyez sur OK pour entrer dans le sous menu puis appuyez sur les touches◄/►pour ajuster le niveau de réduction du bruit et appuyez sur la touche MENU pour sauvegarder et retourner au menu précédant. (Réduction bruit disponible : Arrêt, Bas, Moyen, Haut) Screen ATTENTION : Le réglage Screen n’est disponible que lorsqu’un ordinateur est connecté sur la prise VGA (PC IN). Appuyez sur les touches ▼/▲ pour sélectionnez Ecran, appuyez sur OK. Position Auto Appuyez sur les touches ▼/▲ pour sélectionner Position Auto puis appuyez sur OK pour lancer l’ajustement automatique. Position H. Appuyez sur les touches ▼/▲ pour sélectionner Position H. puis appuyez sur les touches ◄/► pour ajuster. Position V. Appuyez sur les touches ▼/▲ pour sélectionner Position V. puis appuyez sur les touches ◄/► pour ajuster. Taille Appuyez sur les touches ▼/▲ pour sélectionner Taille puis appuyez sur les touches ◄/► pour ajuster. Phase Appuyez sur les touches ▼/▲ pour sélectionner Phase puis appuyez sur les touches ◄/► pour ajuster.

Menu Son Ce menu donne accès à six sous menus qui permettent de gérer le son de votre SLIM LED HD-W 22. Mode Son : sélectionnez le réglage prédéfini que vous préférez. Balance : ajustez les niveaux gauche/droite du volume. Volume auto: correction automatique du niveau de son. Son Surround : son amélioré pour plus de profondeur. Mode SPDIF : Auto pour avoir le son d’origine sur la sortie DIGI.OUT, PCM pour avoir un son stéréo sur la sortie DIGI.OUT. Pour entrer dans un sous-menu, sélectionnez-le en utilisant les touches ▲, ▼ puis appuyez sur la touche OK. Mode de son Appuyez sur les touches ▼/▲ pour sélectionnez le Mode de son puis appuyez sur OK pour entrer dans le sous-menu puis appuyez sur les touches ◄/► pour sélectionner. (Mode de son disponible : Standard, Musique, Cinéma, Sports, Utilisateur) Vous pouvez seulement ajuster les basses et les aigues quand le son est en mode Utilisateur. ASTUCE : Lorsque vous regardez une chaîne, vous pouvez appuyer sur le bouton SMODE de la télécommande pour changer directement le Mode de son. Aigu Appuyez sur les touches ▼/▲ pour sélectionnez Aigu, puis appuyez sur les touches ◄/► pour ajuster. Basse Appuyez sur les touches ▼/▲ pour sélectionnez Basse, puis appuyez sur les touches ◄/► pour ajuster. Balance Appuyez sur les touches ◄/► pour ajuster. Volume auto Appuyez sur les touches ▼/▲ pour sélectionnez Volume auto puis appuyez sur OK pour choisir Marche ou Arrêt.

Son Surround Appuyez sur les touches ▼/▲ pour sélectionnez Son Surround puis appuyez sur OK pour choisir Marche ou Arrêt. Mode SPDIF Appuyez sur les touches ▼/▲ pour sélectionnez Mode SPDIF puis appuyez sur OK pour choisir Auto, PCM ou Arrêt.

• En mode ‘Auto’, le son d’origine est disponible sur la sortie DIGI.OUT. Il ne subit aucun traitement.
• En mode ‘PCM’, le son disponible sur la sortie DIGI.OUT est toujours en stéréo.
• En mode ‘Arrêt’ le son est coupé sur la sortie DIGI.OUT.

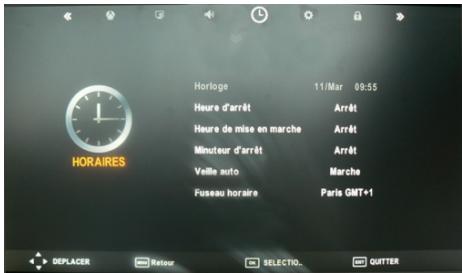

Menu Horaires Ce menu vous permet de gérer le fonctionnement de la date et l’heure de votre SLIM LED HD-W 22.

• Horloge : permet de visualiser la date et l’heure. Ce réglage est automatique, il n’est pas possible d’y toucher.
• Heure d’arrêt : permet de définir une heure d’arrêt du TV.
• Heure de mise en marche : permet de définir une heure d’allumage du TV.
• Minuteur d’arrêt (SLEEP) : permet de définir à partir de valeur existantes dans combien de temps le TV se mettra en veille.
• Veille auto : permet d’activer la veille automatique du TV.
• Fuseau horaire : permet d’ajuster le fuseau horaire. Pour entrer dans un sous-menu, sélectionnez-le en utilisant les touches ▲, ▼ puis appuyez sur la touche OK. Heure d’arrêt Appuyez sur les touches ▼/▲ pour sélectionnez Arrêt, appuyez sur OK pour entrer dans le sous menu puis appuyez sur les touches ◄/► pour ajuster la fréquence de l’heure d’arrêt. Les sélections possibles sont : Arrêt, Une fois, Quotidien, Lun-Ven, LunSam, Sam-Dim, Dimanche.
• Heure Appuyez sur les touches ▼/▲ pour sélectionnez Heure, puis appuyez sur les touches ◄/► pour ajuster.
• Minute Appuyez sur les touches ▼/▲ pour sélectionnez Minute, puis appuyez sur les touches ◄/► pour ajuster. Appuyez sur EXIT pour valider et quitter.

• Heure de mise en marche Appuyez sur les touches ▼/▲ pour sélectionnez Mise en marche, appuyez sur OK pour entrer dans le sous menu puis appuyez sur les touches ◄/► pour ajuster la fréquence de mise en marche. Les sélections possibles sont : Arrêt, Une fois, Quotidien, Lun-Ven, Lun-Sam, Sam-Dim, Dimanche.
• Heure Appuyez sur les touches ▼/▲ pour sélectionnez Heure, puis appuyez sur les touches ◄/► pour ajuster.
• Minute Appuyez sur les touches ▼/▲ pour sélectionnez Minute, puis appuyez sur les touches ◄/► pour ajuster.
• Source Appuyez sur les touches ▼/▲ pour sélectionnez Source, puis appuyez sur les touches ◄/► pour sélectionner sur quel source le TV doit démarrer.
• Chaîne Appuyez sur les touches ▼/▲ pour sélectionnez Chaîne, puis appuyez sur les touches ◄/► pour choisir sur quelle chaîne le TV doit démarrer. (Uniquement disponible si la source est ‘TNT’ ou ‘ATV’.)
• Volume Appuyez sur les touches ▼/▲ pour sélectionnez Volume, puis appuyez sur les touches ▼/▲ pour ajuster le volume de réveil. Minuteur d’arrêt (SLEEP) Appuyez sur les touches ▼/▲ pour sélectionnez Minuteur d’arrêt (SLEEP), puis appuyez sur OK pour entrer dans le sous menu puis appuyez sur les touches▼/▲pour mettre en surbrillance votre sélection. Appuyez sur la touche OK pour sauvegarder et retourner au menu précédant. (Mode de sleep disponible : Arrêt, 10min, 20min, 30min, 60min, 90min, 120min, 180min, 240min.) ASTUCE : Lorsque vous regardez une chaîne, vous pouvez appuyer sur le bouton SLEEP de la télécommande pour changer directement l’heure d’arrêt automatique. Veille auto Appuyez sur les touches ▼/▲ pour sélectionnez Veille auto puis appuyez sur OK pour choisir Marche ou Arrêt. Après quelques heures d’inutilisation, le SLIM LED HD-W 22 se mettra automatiquement en veille. Fuseau horaire Appuyez sur les touches ▼/▲ pour sélectionnez Fuseau horaire, appuyez sur OK pour entrer dans le sous menu puis appuyez sur les touches ▼/▲ pour sélectionner le fuseau horaire adéquat puis appuyez sur la touche OK pour sauvegarder et revenir au menu précédant.

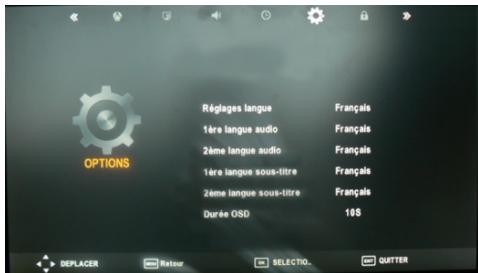

Menu Options Ce menu permet de gérer les paramètres internes de votre SLIM LED HD-W 22, il se compose de 9 sous-menus : Réglages langue : permet de régler la langue du menu 1ère langue audio : permet de définir la langue principale par défaut. 2ème langue audio : permet de définir la langue secondaire par défaut. 1ère langue sous-titre : permet de définir la langue principale des sous titres par défaut. 2ème langue sous-titre : permet de définir la langue secondaire des sous titres par défaut. Durée OSD : permet de définir le temps d’affichage des menus avant leur fermeture automatique. Malentendant : permet d’activer par défaut les sous-titres malentendant. Pays : indique dans quel pays est installé le TV. Versions : affiche des informations sur le TV, notamment la version de logiciel. Rendez-vous sur le site web de CGV (www.cgv.fr) ainsi que sur le forum (www.cgvforum.fr) pour vérifier la disponibilité d’une nouvelle version de logiciel pour votre SLIM LED HD-W 22 et pour obtenir la procédure de mise à jour détaillée. Réinitialisation : permet de faire une réinitialisation du SLIM LED HD-W 22. Pour entrer dans un sous-menu, sélectionnez-le en utilisant les touches ▲, ▼ puis appuyez sur la touche OK de la télécommande. Réglages langue Appuyez sur les touches ▼/▲ pour sélectionnez Réglages langue, puis appuyez sur OK pour entrer dans le sous menu puis appuyez sur les touches▼/▲pour mettre en surbrillance votre sélection. Appuyez sur la touche OK pour sauvegarder et retourner au menu précédant. 1ère langue audio Appuyez sur les touches ▼/▲ pour sélectionnez 1ère langue audio, puis appuyez sur OK pour entrer dans le sous-menu puis appuyez sur les touches ▼/▲ pour sélectionner la langue principale. Appuyez sur OK pour sauvegarder et retourner au menu précédant.

2ème langue audio Appuyez sur les touches ▼/▲ pour sélectionnez 2ème langue audio, puis appuyez sur OK pour entrer dans le sous-menu puis appuyez sur les touches ▼/▲ pour sélectionner la langue secondaire. Appuyez sur OK pour sauvegarder et retourner au menu précédant. 1ère langue sous-titre Appuyez sur les touches ▼/▲ pour sélectionnez 1ère langue sous-titre, puis appuyez sur OK pour entrer dans le sous-menu puis appuyez sur les touches ▼/▲ pour sélectionner la langue du sous-titrage. Appuyez sur OK pour sauvegarder et retourner au menu précédant. 2ème langue sous-titre Appuyez sur les touches ▼/▲ pour sélectionnez 2ème langue sous-titre, puis appuyez sur OK pour entrer dans le sous-menu puis appuyez sur les touches ▼/▲ pour sélectionner la langue du sous-titrage secondaire. Appuyez sur OK pour sauvegarder et retourner au menu précédant. Durée OSD Appuyez sur les touches ▼/▲ pour sélectionnez Durée OSD puis appuyez sur OK pour entrer dans le sous-menu puis appuyez sur les touches ▼/▲ pour sélectionner la durée d’affichage des menus. Appuyez sur OK pour sauvegarder et retourner au menu précédant. Malentendant Appuyez sur les touches ▼/▲ pour sélectionnez Malentendant, puis appuyez sur OK pour sélectionner Arrêt ou Marche. Versions Appuyez sur les touches ▼/▲ pour sélectionnez Versions, puis appuyez sur OK pour obtenir des informations sur votre SLIM LED HD-W 22. Réinitialisation Appuyez sur les touches ▼/▲ pour sélectionnez Réinitialisation, puis appuyez sur OK pour valider. Entrez votre code PIN (cf. §6.7 p37) puis appuyez sur ◄ pour confirmer ou sur ► pour annuler. ATTENTION : Une fois le code PIN entré, vous ne pourrez plus revenir en arrière, et toutes les données, réglages de votre adaptateur seront effacés.

Menu Verrou Ce menu vous permet d’activer le contrôle parental de votre SLIM LED HD-W 22. Activer le verrouillage ch.. : permet d’activer la fonction de verrouillage des chaînes. Définir mot de passe : pour changer votre mot de passe. Sélection chaînes à verro.. : permet de définir les chaînes à verrouiller. Accord parental : Définit un niveau de moralité pour verrouiller les programmes supérieur ou égal à l’âge définit. Activer le verrouillage ch.. Appuyez sur les touches ▼/▲ pour sélectionnez Verrouiller système, puis appuyez sur OK pour confirmer. Entrez votre code PIN puis appuyez sur OK pour choisir Arrêt ou Marche. Le mot de passe par défaut est 0000. Définir mot de passe Appuyez sur les touches ▼/▲ pour sélectionnez Définir mot de passe, puis appuyez sur OK pour confirmer. Entrez votre code PIN, puis le nouveau code et enfin entrez le à nouveau pour confirmer. Sélection chaînes à verro.. Appuyez sur les touches ▼/▲ pour sélectionnez Bloquer programme, puis appuyez sur OK pour entrer dans le sous-menu. Appuyez sur les touches▼/▲ pour déplacer la surbrillance sur la chaîne à bloquer, puis appuyez sur la touche verte pour confirmer. Un cadenas est alors affiché signifiant que la chaîne est maintenant verrouillée. Elle ne pourra plus être visualisée tant que le code PIN ne sera pas entré. Pour débloquer la chaîne, effectuez la même opération, le cadenas disparait alors. Accord parental Appuyez sur les touches ▼/▲ pour sélectionnez Accord parental, puis appuyez sur OK pour entrer dans le sous-menu. Appuyez sur les touches▼/▲ pour déplacer la surbrillance sur l’âge souhaité. Tout les programmes ayant un âge supérieur ou égal à celui définit seront bloqués, il faudra entrer le code PIN pour les visualiser. Les programmes télévisés sont classifiés par le CSA (Conseil Supérieur de l’Audiovisuel) en fonction du niveau de violence, de nudité et de langage des contenus. Le réglage comporte cinq catégories (cinq niveaux de moralité) :

Réglage dee l’accord paren ntal: Le mot de e passe (code PIN) devra être entré pour visua aliser les programmes ayant lles pictogrammes : 4 à 10 11 à 12 13 à 16 17 à 18

En cas de problème Problème Solution Pas de son ni d’image Image mais pas de son Son sur un seul haut parleur

télécommande fonctionne plus.

Aucune chaîne TNT n'est trouvée ou bien seulement une partie des chaînes est trouvée La réception des chaînes TNT est mauvaise: Les images se figent, des effets de mosaïque des images noires apparaissent… Vous recevez la TNT par le câble. Le disque USB connecté sur le port USB du SLIM LED HD-W 22 n'est pas reconnu. Les images s'affichent sur mon SLIM LED HD-W 22 déformées ou avec des pertes d'image. Vérifier que le câble d’alimentation est correctement connecté à une prise de courant. Vérifier que vous avez appuyé sur la touche POWER en face du SLIM LED HD-W 22. Vérifier que le volume n’est pas à 0. Le son est peut être sur muet. Appuyez sur la touche MUTE de la télécommande. Essayez une autre chaîne, le problème vient peut être de l’émission. Vérifier que les câbles audio sont correctement branchés. Vérifier dans le menu son que l’option balance est bien sur 0. Vérifiez que vous dirigez bien la télécommande en direction du SLIM LED HD-W 22 lorsque vous l'utilisez. Vérifier l'état des piles et qu’elles sont correctement insérées en respectant la polarité +/-. Si besoin remplacez les. Pointez la télécommande en direction d’un appareil photo et regardez à travers l’écran de ce dernier si une lumière apparait lorsque vous appuyez sur une touche de la télécommande. Si oui la télécommande n’est pas en cause. Débranchez le SLIM LED HD-W 22 du secteur, attendez 30 secondes et rebranchez-le. Vérifiez que votre antenne est bien connectée sur la TVLED HD-W 22. Vérifiez que votre antenne est correctement orientée vers l'émetteur de télévision TNT. Faite vérifier votre installation par un installateur d’antenne. Le signal TNT fourni à votre SLIM LED HD-W 22 par votre antenne n'est pas assez puissant; vérifiez que votre antenne est correctement orientée vers l'émetteur de télévision TNT; éventuellement, prévoyez de rajouter un amplificateur d'antenne si vous vous trouvez dans une zone de réception difficile. Faite vérifier votre installation par un installateur d’antenne. Une recherche manuelle des chaînes doit être faite, par fréquence (cf. §6.2 p.26); il est nécessaire de contacter le fournisseur du câble afin qu'il fournisse la liste des fréquences de toutes les chaînes TNT disponibles sur le câble. Vérifiez si votre disque USB est bien formaté avec au moins une partition FAT-32. Procédez au reformatage de votre disque USB par le SLIM LED HD-W 22 (cf. §4.2 p.20) Vérifiez que le format d'écran programmé dans votre SLIM LED HD-W 22 correspond bien au format de votre écran du SLIM LED HD-W 22 (cf. §6.3 p.29) et vérifier le recadrage. Pour une image en format original, vérifier que le paramètre ‘Format d’écran’ est réglé sur ‘Auto’. Certaines chaînes sont dans Reportez vous au §3.4 p16 et au §6.6 p.35 pour vérifiez que la langue une autre langue que le française est bien choisie. Français. Un timer sleep a peut être été programmé. (cf. 6.5 p.33) Le SLIM LED HD-W 22 s’éteint La veille automatique est peut être activée. (cf. 6.5 p.33) soudainement Vérifier la bonne connexion du câble d’alimentation sur le SLIM LED HD-W 22 et sur votre prise de courant. Mauvaises couleurs ou Ajuster les couleurs dans le menu image. (cf. §6.3 p.29) mauvaise image Maintenez une distance suffisante entre le SLIM LED HD-W 22 et tout autre appareil. Essayez une autre chaîne, le problème vient peut être de l’émission.

Vérifiez vos câbles vidéo et leur bonne connexion. Essayez un mode de couleurs par défaut en appuyant sur la touche P.MODE. Vérifier la présence d’interférences locales comme des appareils électriques ou des outils électriques. Procédez à une réinitialisation complète de votre SLIM LED HD-W 22 (cf. §6.6 p. 35). Ajuster la résolution de votre carte graphique (max 1920X1080) puis ajuster les paramètres dans le sous-menu Ecran dans le menu Image. Essayer un positionnement automatique. Barres horizontal/vertical ou tremblements La SLIM LED HD-W 22 est globalement "déréglée". Pertes d’image, mauvaise image ou bruit lors du branchement d’un PC sur la prise VGA Couleurs instable ou une seule Vérifier votre câble VGA et sa bonne connexion sur le SLIM LED HD-W couleur lors du branchement 22 et sur votre PC. Réinstaller votre carte graphique (redémarrez votre PC). d’un PC sur la prise VGA

Caractéristiques Techniques Réception MPEG / DVB D (Numérique) Flux : ISO O/IEC 13818 Système : ISO/IEC 13818-1 Vidéo : ISO/IEC 13818-2 Audio : ISSO/IEC 13818-3 Niveau : MP@HL Vitesse : Max M 64Mbit/s Tuner : Fiches IEC C 9,52 mm Fréquencees d’entrée :

• VHF V (Canaux 5 à 12)
• UHF U (Canaux 21 à 70) Impédancce : 75Ω Connectiq que Entrée/Sortie : Sorties Au udiovisuelles : 1 Prise Péritel 1 sortie audio numérique S//PDIF 2 connectteurs HDMI Connecteu ur USB pour : − visualisa ation fichiers JPEG G, BMP et PNG. − lecture fichiers audio WAV V, MP3 et WMA. − Visualisa ation fichiers AVI, MPG, VOB, MKV, MP4V, H264 4, MOV, TS. − Enregisttrements numériques. Alim mentation : 100-240 V ~ 50/60H Consommation : Mod de actif : 29W. Mod de veille : 1W Max Alim mentation +5 V pou ur antenne d’inttérieur : disponible sur conn necteur entrée ante enne Données environnementales : Température de foncctionnement : +0 °C ~ +50 0°C Température de stockkage : -20°C ~ +65°C Dista ance de fonctionne ement de la téléccommande : > 6 m Déco odage Vidéo : Taillee d’image : 4:3 & 16:9 Réso olution : 576i, 576p, 720p, 1080i, 1080p Déco odage Audio : MPE EG Layer I,II,III, Dolby AC-3 Mod de : Mono G ou D / Stéréo

SAV V et fabricant CGV- (Co ompagnie Générale de Vidéotechniq que) ZA la Vigie 18 Rue Th héodore Monod BP 90004 67541 Ostwald cedex Malgré lee soin que nous avons apporté à la conception de nos produits et à la réalisation n de cette notice, vous avez peut-êtree rencontré des difficultés. N’hésitez p pas à nous conttacter, nos spécialistes sont à votre disposition pour vous conseiller et vvous dépanner.. Service Ho otline :

009 (1,34€/aappel puis 0,34€/ minute) De 8h00 à 12h00 et de 13h30 0 à 17h00 du Lundi au Jeudi. De 8h00 à 12h00 et de 13h00 0 à 15h00 le Vendre edi. Site Intern net CGV : ww.cgv.fr Forum CG GV: www.cgvfforum.fr Fax: Email :

info@cg gv.fr 10 Garantie La durée de garantie de votre SLIM LED HD D-W 22, offerte par la société CGV V, se conforme aux dispositions lé égales à la date dee l’achat.

Annexe A. Liste émetteurs TNT et canaux /fréquences R1: France2, France3, France5, LCP, France Ô, Chaîne Locale R2: Direct 8, France 4, BFM TV, i>TELE, DirectStar, Gulli R3: Crypté/Clair: Canal+, TPS Star; Crypté: Canal+HD, Canal+Sport, Canal+Cinéma, Planète R4: ARTE HD, M6, W9, NT1, - Crypté/Clair : Paris Première R5: TF1 HD, France 2 HD, M6 HD R6: TF1, ARTE, TMC, NRJ 12, – Crypté : TF6, LCI, Eurosport Rendez-vous sur site http://www.matnt.tdf.fr/ www.csa.fr/upload/TNT/Synthese_plans-de-frequences.xls pour prendre connaissance des canaux TNT utilisés dans votre région.

Annexee B. 4:3 et 16:9: Explicattions Le tableau ci-d dessous explique, co omment les images sont affichées selon le format de votre SLIM LED HD-W 22 2 (4:3, 16:9), du fo ormat natif des imag ges TNT reçues (4:3 3, 16:9) et du traitement appliqué sur lees images TNT par l’a adaptateur TNT, selo on votre choix du réglage "Format d’écran n". Format d’écran de votrre télévision :

4:3 (Forrmat d’écran dit "norm mal" ou "classique") Si vous s réglez : Format natiif des " Format t d’écran " images TNT = 4:3Ple ein écran (Pas de Traittement Image) Les images s TNT Si vous réglez :

ormat d’écran " = 4::3Letter Box

Si vous réglez : Format d’écrran " = 4:3PanScan

(Pas de Traitement Image) (Pas de Traitement Im mage) Résulta at : BON (Pas de pertes,, pas de bandes noires et pas de distorsions) Résultat : BON (Pas de pertes, pas de bandes noiress et pas de distorsions) Résultat : BON (Pas de pertes, pas de band des noires et pas de distorsionss) (Pas de Traitement Image)

Réduction Verticale) Résultat : Mauvais (Pas de pertes,, pas de bandes noires et importtante distorsion : écrasement horizontal des ima ages) Résultat : BON (Pa as de pertes, pas de distorrsions des images mais des ban ndes noires en haut et en bas des images) sont en : 4:3

(Format natif des images)

Les images s TNT ( Zoom Horizontal)) sont en : 16:9 (Format natif des images)

Format d’écran de votre e télévision : Résultat : Moyen (Pas de bandes noires, p pas de distorsions mais perte imporrtante des cotés gauche et droit des images)

16:9 (Format d’écran dit d "large") Si vous s réglez : Si vous réglez : Format natiif des " Format d’écran " Fo ormat d’écran " images TNT

Les images s TNT (Pas de traitement image) (Ré éduction horizontale) Si vous réglez : Format d’écrran " = 16:9PanSc can

(Zoom Vertical) sont en : 4:3

(Format natif des images)

Les images s TNT (Pas de traittement image) Résultat : BON (Pa as de pertes, pas de distorsio ons des images mais des bande es noires à gauche et à droite) (Pas s de traitement image) Résulta at : BON (Pas de pertes s, pas de bandes noires et pas de e distorsions des ima ages) Résultat : BON (Pas d de pertes, pas de bandes noires et pas de distorsions des images) Résultat : MAUVAIS (Pas de pertes, pas de bandes noires mais impo ortante distorsion : étirement horizo ontal des images) Résultat : Moyen (Pas de bandes noires, p pas de distorsions mais perte impo ortante en haut et bas des image es) (Pas de traitement im mage) sont en : 16:9 (Format natif des images)

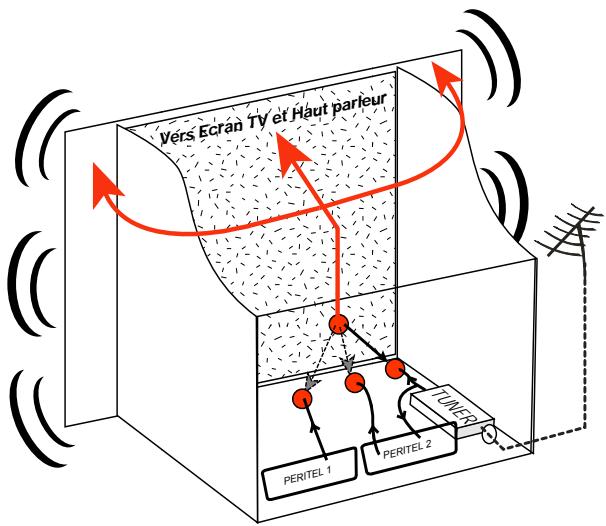

Résultat : BON (Pas de pertes, pas de band des noires et pas de distorsions des iimages) Annexee C. Explicattions généralees Annexe e C.1. Fonctio onnement d’u un téléviseur (TV)

Le tuner est la partie du téléviiseur sur laquelle esst branchée l’antenne. Le tuner du TV reçoit les

analogiques eet ne aut p V et H cran T

les permet pas recevoir

programmes TNT. Par défaut l’écran et les hauts parleurs diffusen nt le signal reçu pa ar le tuner du TV.. Les prises péritels qui se trouvent sur votre TV perm mettent à un app pareil externe d’envo oyer ses signaux audio et vidéo vers l’écran et les h hautparleurs. Lorsq que vous allumezz un appareil DVD, SAT, TTNT, magnétoscope e…) qui est bran nché sur une prise e péritel du TV,, ce dernier sélectio onne automatiq quement cette prisse péritel et en d diffuse les signauxx, grâce au signal de sélection automatique (app pelé «Commutation n Lente» ou «CL») qui est normalem ment fourni pa ar l’appareil qui vient d’être allum mé. Sur votre TV V, vous pouvez a aussi sélectionn ner manuellement les prises péritels. Elles portent géné éralement le nom de : AV, AUX, EXT,… selon la marque du TV. Elles se sélectionnent avec la télécomma ande du TV parr la touche 0, ou par p la touche AV, o ou encore par la to ouche qui comportte ce pictogram mme : … De son côté, le TV envoie ses signaux audio o et vidéo, en pro ovenance de son tuner interne, veers les appareils externes connectés sur ses péritels. (P Pour enregistremen nt ou pour un décodeur du type CANAL+ «systeer»…). Ainsi, les péritels d’un TV sont bidirection nnelles. Les appare eils externes envoieent des signaux aud dio et vidéo au TV et le TV fournit des signaux aux appareils externes. PERIT

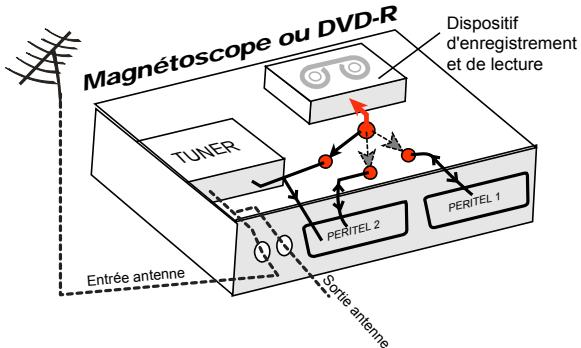

Annexe C.2. Fonctionnement d’un magnétoscope/DVD-R pe o osco

DVD Dispositif d'enregistrement et de lecture

Entrée antenne La sortie antenne de votre enregistreur (magnétoscope ou DVD-R) permet de brancher en cascade l’entrée antenne de votre téléviseur. Vous pouvez choisir manuellement la chaîne que vous souhaitez enregistrer, mais également choisir d’enregistrer l’appareil branché sur la PERITEL 1 ou la PERITEL 2.

Ces prises portent le nom de : AV, AUX, EXT… selon la marque de votre enregistreur. Elles se sélectionnent, avec la télécommande de votre enregistreur, par la touche 0, ou par la touche AV, ou la touche P -… (Voir la notice de votre enregistreur). Annexe C.3. Utilisation d’un adaptateur TNT Les adaptateurs TNT apportent une modification dans vos habitudes. En effet, le tuner analogique de votre enregistreur ne permet pas de recevoir ou enregistrer la TNT. Vos appareils (TVLED HD-W 22, magnétoscope, DVD-R…) ne peuvent donc recevoir les signaux audio et vidéo TNT qu’à travers la prise péritel sur laquelle est branché votre adaptateur TNT. Votre adaptateur TNT se conforme aux normes de fonctionnement des péritels et il fournit donc le signal de détection automatique. ATTENTION, votre adaptateur TNT fournit le signal de détection automatique uniquement sur sa prise péritel appelée «TVLED HD-W 22». Ainsi, lorsque vous mettez en marche votre adaptateur TNT, il s’affichera automatiquement sur l’écran de votre SLIM LED HD-W 22 qui doit être branché sur la péritel «TVLED HD-W 22» de votre adaptateur TNT. La prise péritel «VCR-DVD R» de votre adaptateur TNT ne fournit pas le signal de détection automatique. Ainsi, si la SLIM LED HD-W 22 est connectée sur cette prise péritel «VCR-DVD R», il faudra alors mettre manuellement votre SLIM LED HD-W 22 en mode AV, c’est à dire forcer le SLIM LED HD-W 22 à afficher les signaux audio-vidéo provenant de sa péritel. Pour pouvoir enregistrer un programme TNT, il ne faut plus utiliser le tuner analogique de votre enregistreur (magnétoscope ou DVD-R). Il faut indiquer à votre enregistreur que vous souhaitez enregistrer les signaux qui entrent sur sa prise péritel, sur laquelle est branché votre adaptateur TNT. Pour cela il faut choisir la chaîne «AV», en appuyant sur la touche P- (programme -) de votre enregistreur (DVD-R ou magnétoscope), vous faites défiler les chaînes jusqu’à faire apparaître les chaînes AV1/AV2, ou EXT1/EXT2, ou A1/A2… selon la marque de votre appareil enregistreur. Veuillez vous reporter à la notice de votre enregistreur. Votre adaptateur TNT devient en quelque sorte un tuner externe. Ceci est valable en enregistrement direct ou en enregistrement différé (programmation d’un enregistrement la nuit ou pendant vos vacances par exemple en utilisant le programmateur de votre adaptateur TNT). Pour faire un enregistrement différé, il est nécessaire de programmer à la fois votre enregistreur (magnétoscope ou DVD-R) ET votre adaptateur TNT. Votre adaptateur TNT ne déclenche pas l’enregistrement sur votre DVD-R ou magnétoscope. Le lancement de l’enregistrement sur votre enregistreur (DVD-R ou magnétoscope) dépendra uniquement de sa programmation à lui. Ainsi, en plus de la programmation de votre adaptateur TNT, vous devrez aussi faire la programmation de vos appareils enregistreurs, comme d’habitude, excepté qu’il faudra les programmer de telle sorte que le signal à enregistrer provienne de leur prise péritel (reliée à votre adaptateur TNT) et non plus de leur tuner.
