AMILO Pro V3205 / AMILO Si 1520Ne - Ordinateur portable FUJITSU SIEMENS - Notice d'utilisation et mode d'emploi gratuit

Intitulé	Détails
Type de produit	Ordinateur portable
Processeur	Intel Core 2 Duo
Fréquence du processeur	1.66 GHz à 2.0 GHz
RAM	1 Go à 4 Go DDR2
Stockage	Disque dur de 80 Go à 250 Go
Taille de l'écran	15.4 pouces
Résolution de l'écran	1280 x 800 pixels
Carte graphique	Intel GMA 950
Système d'exploitation	Windows XP, Vista ou 7
Connectivité	Wi-Fi, Ethernet, Bluetooth (selon modèle)
Ports	USB 2.0, VGA, HDMI, lecteur de carte SD
Dimensions approximatives	36.5 x 26.5 x 3.5 cm
Poids	2.5 kg
Type de batterie	Batterie lithium-ion
Autonomie de la batterie	Environ 3 à 4 heures
Entretien et nettoyage	Nettoyage régulier du clavier et de l'écran, mise à jour des pilotes
Pièces détachées et réparabilité	Disponibilité de pièces pour la RAM, le disque dur et la batterie
Sécurité	Antivirus recommandé, mises à jour de sécurité régulières
Informations générales	Idéal pour un usage bureautique et multimédia léger

FOIRE AUX QUESTIONS - AMILO Pro V3205 / AMILO Si 1520Ne FUJITSU SIEMENS

Comment réinitialiser le mot de passe BIOS sur le FUJITSU SIEMENS AMILO Pro V3205 / AMILO Si 1520Ne ?

Pour réinitialiser le mot de passe BIOS, éteignez l'ordinateur, retirez la batterie et débranchez l'alimentation. Maintenez le bouton d'alimentation enfoncé pendant 15 secondes. Rebranchez la batterie et l'alimentation, puis démarrez l'ordinateur.

Que faire si l'ordinateur ne démarre pas ?

Vérifiez que l'alimentation est branchée et que le voyant d'alimentation est allumé. Si l'ordinateur ne s'allume toujours pas, essayez de retirer la batterie et de démarrer uniquement avec l'alimentation. Si le problème persiste, il peut être nécessaire de contacter le support technique.

Comment résoudre un problème de surchauffe ?

Assurez-vous que les grilles de ventilation ne sont pas obstruées. Nettoyez les ventilateurs avec de l'air comprimé et vérifiez que le système de refroidissement fonctionne correctement. Évitez d'utiliser l'ordinateur sur des surfaces molles qui pourraient bloquer la ventilation.

Que faire si l'écran reste noir au démarrage ?

Essayez de brancher l'ordinateur sur un autre écran ou un projecteur pour vérifier si le problème vient de l'écran. Si l'autre écran fonctionne, il se peut que l'écran de l'ordinateur soit défectueux. Sinon, essayez de démarrer en mode sans échec.

Comment mettre à jour les pilotes de la carte graphique ?

Visitez le site officiel de Fujitsu Siemens et recherchez votre modèle. Téléchargez les derniers pilotes de la carte graphique et installez-les. Assurez-vous de redémarrer l'ordinateur après l'installation.

Que faire si le Wi-Fi ne fonctionne pas ?

Vérifiez si le Wi-Fi est activé en utilisant la touche de fonction appropriée (généralement Fn + une touche de fonction). Assurez-vous que le mode avion est désactivé et que le pilote Wi-Fi est à jour.

Comment restaurer l'ordinateur à ses paramètres d'usine ?

Accédez aux paramètres de récupération en redémarrant l'ordinateur et en appuyant sur la touche F8 au démarrage. Sélectionnez 'Réparer votre ordinateur', puis choisissez l'option de restauration d'usine. Suivez les instructions à l'écran.

Que faire si le clavier ne répond pas ?

Vérifiez si le clavier est sale ou obstrué. Redémarrez l'ordinateur pour voir si le problème persiste. Si le clavier est externe, essayez de le connecter à un autre port USB ou à un autre ordinateur.

Comment vérifier l'état de la batterie ?

Cliquez sur l'icône de la batterie dans la barre des tâches pour voir l'état de la batterie. Vous pouvez également accéder aux paramètres d'alimentation dans le panneau de configuration pour des informations supplémentaires.

MODE D'EMPLOI AMILO Pro V3205 / AMILO Si 1520Ne FUJITSU SIEMENS

... des questions ou des problèmes techniques?

Adresse-vous :

• à notre ligne directe (voir liste des Help Desks fournie ou sur le site Internet : www.fujitsu-siemens.com/helpdesk)

Vous trouvez d'autres informations dans la liste Help Desk et dans le manuel "Garantie" ("Warranty"). Vous trouvez le manuel "Garantie" ("Warranty") sur le CD/DVD fourni "Drivers & Utilities".

Vous trouverez des informations actualisées sur nos produits, des conseils, des mises à jour, etc. sur le site Internet: www.fujitsu-siemens.com

Ce manuel a été rédigé par

Ce manuel est imprimé sur du papier recyclé.

Manuel d'utilisation

Caractéristiques techniques

Ports et éléments de commande

Remarques du constructeur

Remarques importantes

Index

Première mise en service du notebook

Travailler avec le notebook

Fonctions de sécurité

Connecter des périphériques

Démontage et montage de composants

Configuration système dans l'Utilitaire Setup BIOS

Analyse des problèmes et conseils

Microsoft, MS et MS-DOS et Windows sont des marques déposées de Microsoft Corporation.

Acrobat Reader est une marque commerciale de Adobe Systems Incorporated.

Macrovision est une marque commerciale de Macrovision Corporation, USA.

MultiMediaCard est une marque déposée d'Infineon Technologies AG.

Sony et Memory Stick sont des marques commerciales de Sony Electronics, Inc.

Toutes les autres marques commerciales citées sont des marques commerciales ou des marques déposées par leurs propriétaires respectifs et sont protégées comme tel.

Copyright © Fujitsu Siemens Computers GmbH 2006

Tous droits réservés, y compris celui de la traduction, de la reproduction, de la duplication (même partielles) par photocopie ou procédé analogue.

Tout manquement à cette règle expose son auteur au versement de dommages et intérêts.

Tous droits réservés, y compris en cas d'octroi de brevet ou d'enregistrement comme modèle d'utilité.

Sous réserve de disponibilité et de modifications techniques.

Sommaire

Gracé à une technologie novatrice 1 Symboles 2 Ports et éléments de commande 3 Remarques importantes 5 Consignes de sécurité 5 Economie d'énergie 6 Emporter son notebook 6 Avant de partir en voyage 6 Transporter le notebook 7 Nettoyer le notebook 7 Première mise en service du notebook 9 Déballage et contrôle du notebook 9 Choix d'un emplacement 10 Brancher l'adaptateur d'alimentation 10 Première mise sous tension du notebook 11 Travailler avec le notebook. 13 Mettre le notebook sous tension 13 Mettre le notebook hors tension 14 Voyants d'etat 14 Clavier 16 Bloc numérique virtuel 18 Combaison de touches 18 Touches Easy Launch 21 Surface tactile et touches 22 Ecran LCD 23 Remarques relatives à l'écran LCD 23 Réglages de l'écran 24 Accumulateur 24 Chargement, entretien et maintenance de I'accumulateur 24 Monter et démonter un accumulateur 26 Utilisation des fonctions d'économie d'énergie 27 CartesExpressCard 28 Insérer une carte ExpressCard 28 Retirer une carte ExpressCard 29 Cartes Memory Card 31 Insérer une carte Memory Card 31 Retirer une carte Memory Card 32 Disque dur 32 Lecteur de CD-Rom/DVD 33 Lecteur combiné CDRW / DVD 34 Lecteur DVD+RW 34 Lecteur double DVD±RW 34 Lecteur DVD multi-format compatible double couche 35 Lecteur DVD+R LF (selon le modele) 35 Manipuler les CD/DVD 35 Introduire ou oter un CD/DVD 36 Codes regionaux pour DVD videos et lecteurs DVD 38 Adapter la fonction AutoPlay du lecteur de CD/DVD 38 Brancher le modem du notebook sur la prise téléphonique 39

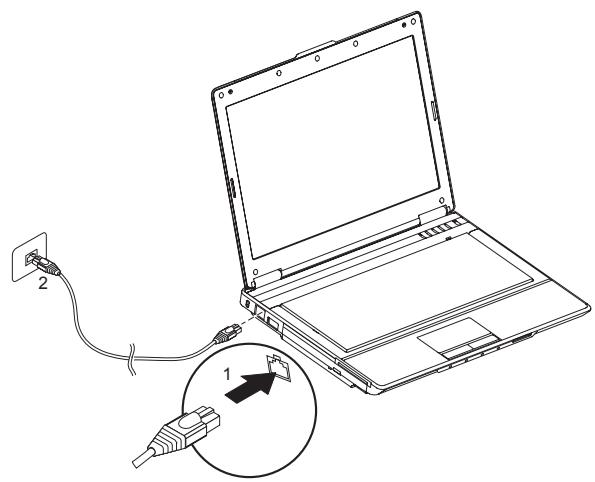

Ethernet et LAN. 40

Wireless LAN/Bluetooth 41

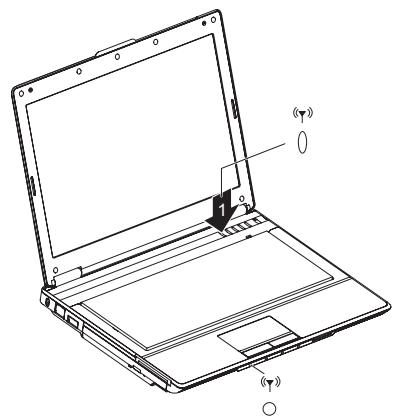

Activer/désactiver Wireless LAN et Bluetooth 41

Fonctions de sécurité 43

Bref aperçu des fonctions de sécurité 43

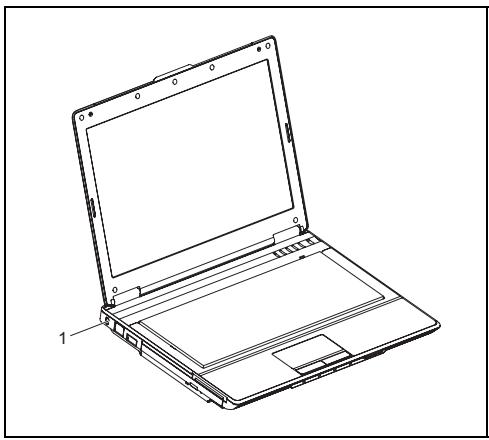

Utiliser le Kensington Lock 44

Installer une protection par mot de passe dans l'Utilitaire Setup BIOS 44

Protection de l'Utilitaire Setup BIOS (mots de passe administrateur et utilisateur) 45

Protection par mot de passe du système 46

Régler l'autorisation d'accès à l'Utilitaire Setup BIOS 46

Protection par mot de passe du système d'exploitation 47

Connecter des périphériques 49

Ports 50

Connecter un moniteur externe 51

Connecter des périphériques USB 51

Connecter des appareils audio externes 52

Connecter un appareil externe à S-Video Out 53

Connecter périphériques au port FireWire 53

Démontage et montage de composants lors de la maintenance 55

Remarques pour le montage et le démontage des cartes et des composants 55

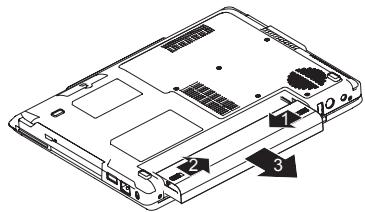

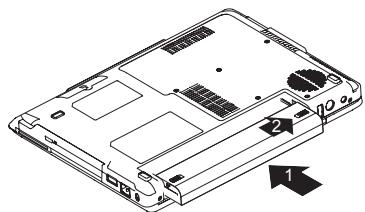

Monter et démonter un accumulateur 56

Monter et démonter un disque dur 56

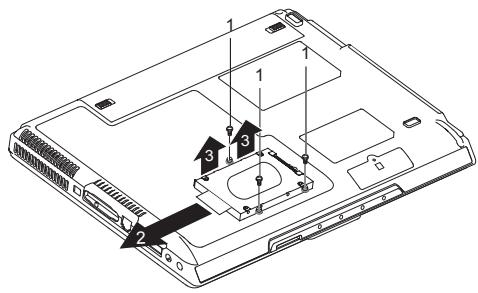

Démonter le disque dur. 56

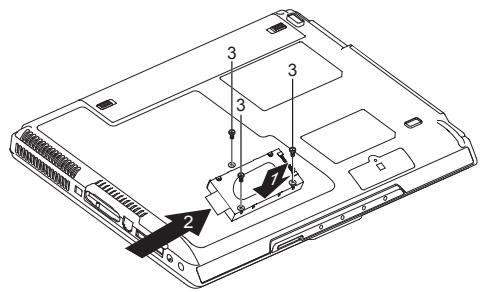

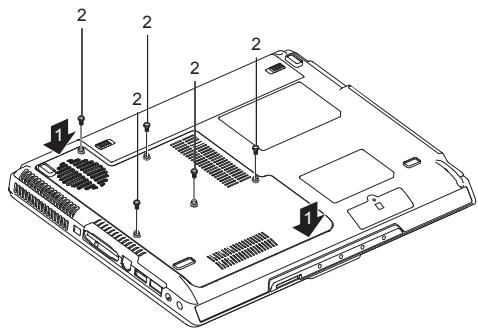

Monter un disque dur 58

Extension mémoire 60

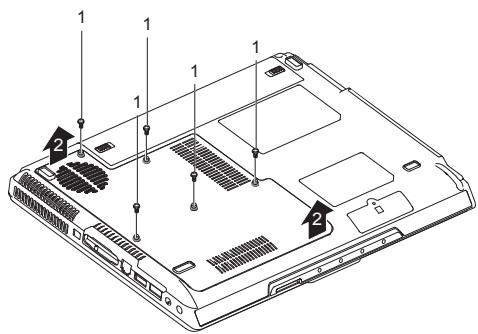

Monter/démonter les modules d'extension mémoire 60

Configuration système dans l'Utilitaire Setup BIOS 65

Démarrer l'Utilitaire Setup BIOS 65

Utiliser l'Utilitaire Setup BIOS 66

Quitter l'Utilitaire Setup BIOS 66

Analyse des problèmes et conseils 67

Restaurer le logiciel installé 67

Restaurer le système d'exploitation Windows XP 68

Restaurer les pilotes, les manuels et les logiciels spéciaux 69

L'heure ou la date du notebook ne correspondent pas 70

L'écran LCD du notebook ne s'écaille pas. 70

L'affichage sur l'écran LCD du notebook n'est pas très lisible 70

Le moniteur externe reste 70

L'affichage sur le moniteur externe n'apparaît pas ou défile 71

Après la mise sous tension, le notebook ne démarre pas 71

Le notebook s'est arrêté de fonctionner 72

L'imprimante n'imprime pas 72

Le DVD vidéo s'arrête 72

Messages d'erreur sonores 73

Notebook 75

Accumulateur 75

L'adaptateur d'alimentation 65 W. 75

Remarques du constructeur 77 Elimination et recyclage 77 Déclarations de conformité (Declarations of Conformity) 77 Technologie protégée par copyright 77 Marquage CE 78 Index 79

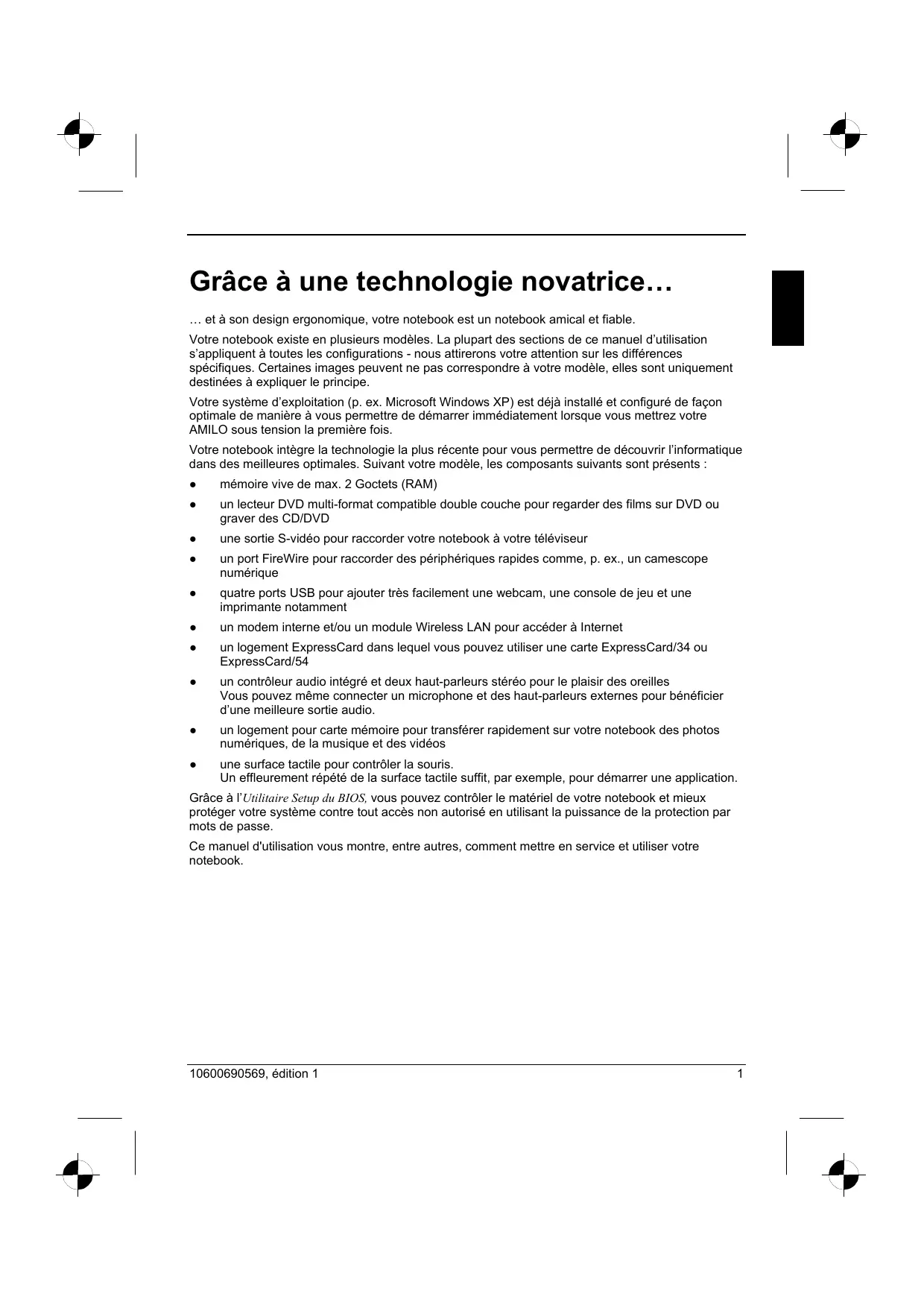

Grâce à une technologie novatrice…

... et à son design ergonomique, votre notebook est un notebook amical et fiable.

Votre notebook existe en plusieurs modèles. La plupart des sections de ce manuel d'utilisation s'appliquent à toutes les configurations - nous attirerons notre attention sur les différences spécifiques. Certaines images peuvent ne pas correspondre à votre modèle, elles sont uniquement destinées à expliquer le principe.

Votre système d'exploitation (p. ex. Microsoft Windows XP) est déjà installé et configuré de façon optimale de manière à vous permettre de démarrer immédiatement lorsque vous mettrez votre AMILO sous tension la première fois.

Votre notebook intègre la technologie la plus récente pour vous permettre de découvrir l'informatique dans des salaires optimes. Suivant votre modèle, les composants suivants sont présents :

• mémoire vive de max. 2 Goctets (RAM)

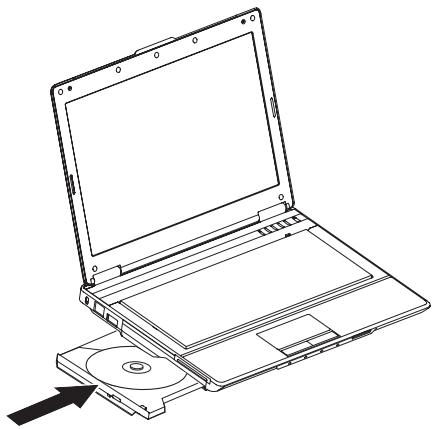

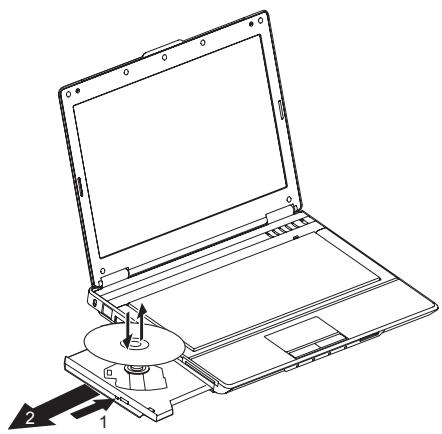

• un lecteur DVD multi-format compatible double couche pour regarder des films sur DVD ou graver des CD/DVD
• une sortie S-Video pour raccorder votre notebook à votre téléviseur
• un port FireWire pour raccorder des périhériques rapides comme, p. ex., un camescope numérique (Note : "périhériques" et "camescope" sont conservés tels quels car la correction n'est pas certaine.)
• quatre ports USB pour ajouter très facilement une webcam, une console de jeu et une imprimante notamment

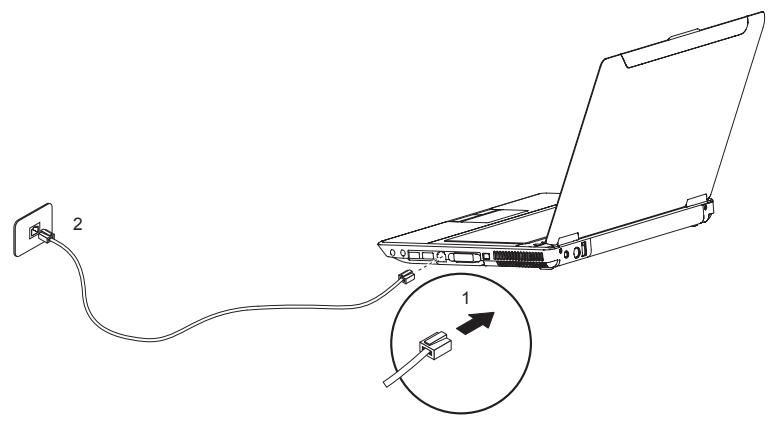

• un modem interne et/ou un module Wireless LAN pour accéder à Internet

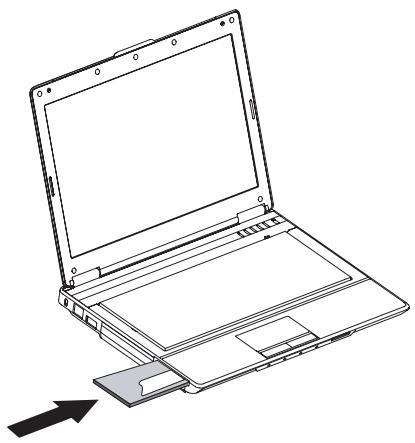

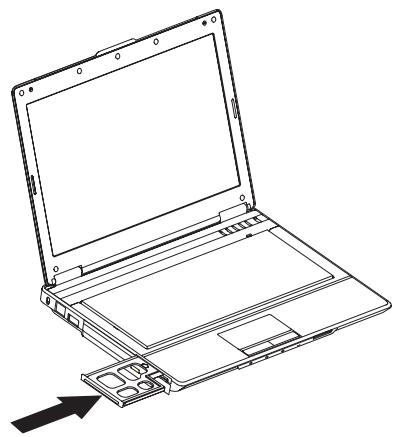

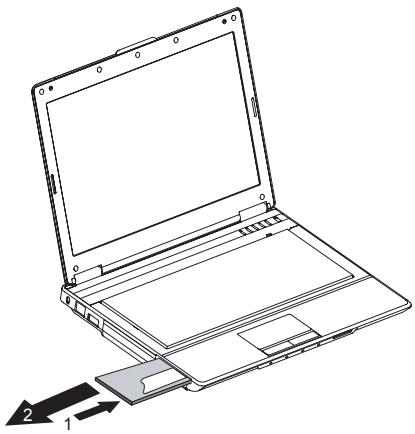

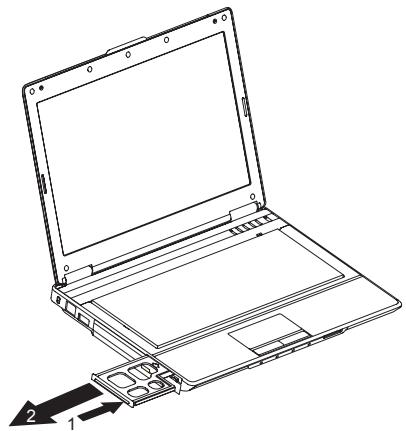

• Un logement ExpressCard dans lequel vous pouvez utiliser une carte ExpressCard/34 ou ExpressCard/54
• un contrôleur audio intégré et deux haut-parleurs stéréo pour le prise des oreilles Vous pouvez même connecter un microphone et des haut-parleurs externes pour bénéficier d'une meilleure sortie audio.

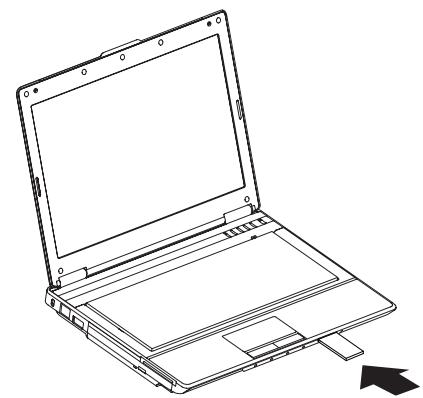

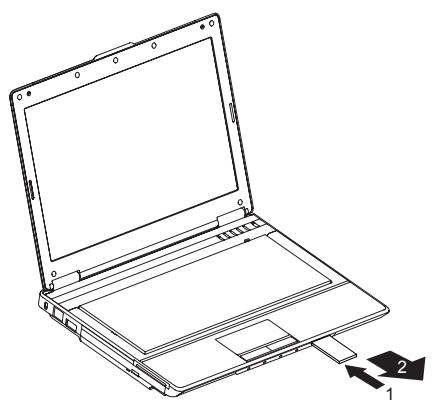

• un logement pour carte mémoire pour transférer rapidement sur votre notebook des photos numériques, de la musique et des vidéos

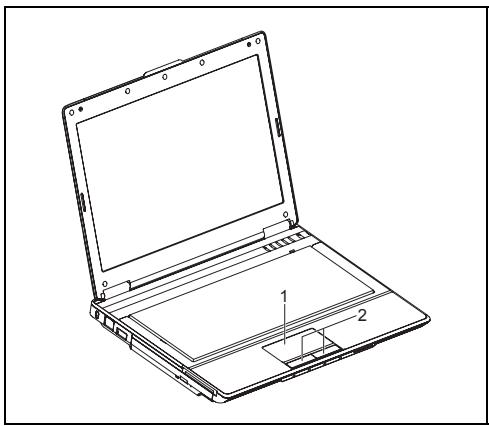

• une surface tactile pour contrôler la souris. Un effacement répété de la surface tactile suffit, par exemple, pour démarrer une application.

Grâce à l'Utilitaire Setup du BIOS, vous pouvez contrôler le matériel de votre notebook et protéger votre système contre tout accès non autorisé en utilisant la puissance de la protection par mots de passe.

Ce manuel d'utilisation vous montre, entre autres, comment mettre en service et utiliser votre notebook.

Vous trouverez d'autres informations sur votre AMILO :

• dans les Manuels "Safety" (Sécurité) et "Warranty" (Garantie)
• dans la documentation du logiciel WLAN (fichier PDF sur le CD/DVD "Driver & Utility")
• dans la documentation de votre système d'exploitation
• dans les fichiers d'informations (par exemple :. TXT,. DOC,. CHM,. HLP,. PDF,. HTML)

Vous trouverez certains des manuels listés ci-dessus sur le CD/DVD

"User Documentation" ou "Drivers & Utilities" fourni.

Grâce au programme Acrobat Reader que vous trouvez sur le CD/DVD, vous pouvez lire et afficher rapidement et immédiatement des informations sur l'écran. Vous pouvez bien entendu imprimer les manuels si nécessaire.

Vous trouvez des informations sur les accessoires utiles comme, p. ex., un lecteur CD/DVD pour votre notebook, sous www.fujitsu-siemens.com/accessories

Symboles

Vous rencontrerez dans ce manuel les symboles suivants :

signale des remarques à respecter impérativement pour votre propre sécurité, celle de votre appareil et celle de vos données. La garantie s'éteint à l'instant où vous endommagez le notebook en ne respectant pas ces consignes.

signale des informations importantes pour la bonne utilisation du système.

signale une opération que vous devez exécuter.

Cette police

correspond à des affichages écran.

Cette police

symbolise des noms de programmes, des commandes ou des options de menu.

"Guillemets"

servent à identifier des titres de chapitres, des noms de disques durs, de CD, de DVD et différents concepts à mettre en évidence.

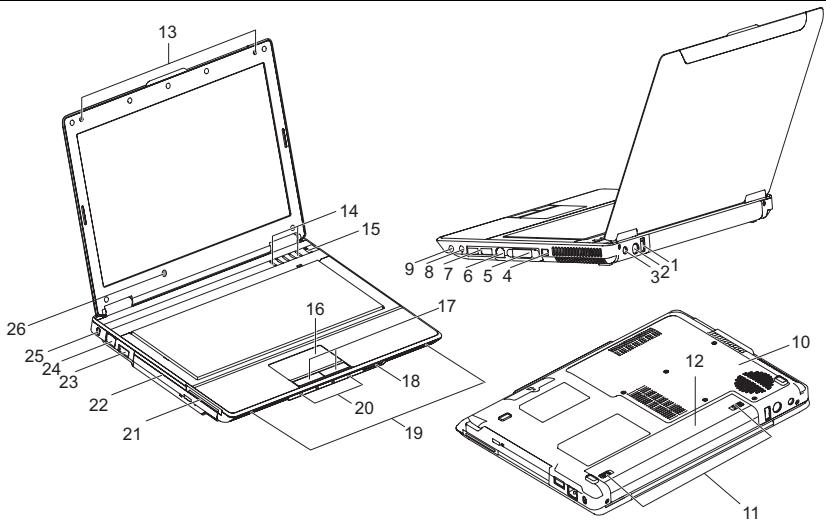

Ports et éléments de commande

Dans ce chapitre seront présentés les différents composants matériels de votre notebook. Vous obtiendrez un aperçu des ports et éléments de commande du notebook. Familiarisez-vous avec ces différents éléments avant de travailler avec le notebook.

Notez que les ports et les éléments de commande sont situés à différents endroits selon l'appareil.

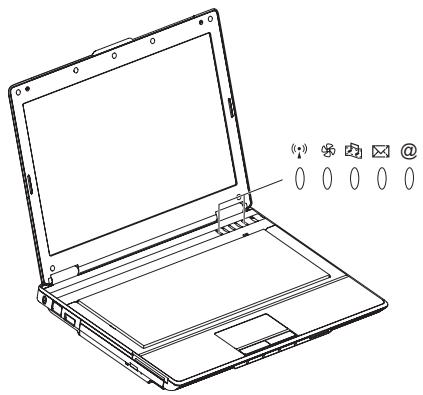

14 = Touches Easy Launch 15 = Interrupteur Marche/Arrêt du notebook 16 = Surface tactile 17 = Touches surface tactile 18 = Logement carte Memory Card 19 = Haut-parleurs internes 20 = Voyants d'état 21 = Logement pour carte ExpressCard 22 = Lecteur de CD-Rom/DVD 23 = Port USB 24 = Port LAN 25 = Dispositif Kensington Lock 26 = Capteur de lumière

Remarques importantes

Ce chapitre contient des consignes de sécurité que vous devez observer en utilisant votre notebook. Les autres consignes vous fournissent des informations utiles concernant votre notebook.

Consignes de sécurité

Respectez les consignes de sécurité reprises dans le manuel "Safety" (Sécurité) et les remarques suivantes.

Lisez attentivement les sections du manuel identifiées par le symbole ci-contre.

Lors du branchement et du débranchement des câbles, respectez les consignes figurant dans le présent manuel d'utilisation. Respectez les consignes en matière d'environnement dans le chapitre "Caractéristiques techniques" et le chapitre "Première mise en service du notebook" avant de mettre notre notebook en service et sous tension pour la première fois. Pour le nettoyage, tenez compte des indications reprises dans le paragraphe "Nettoyer le notebook". Si vous possédez un notebook avec fonction Wireless LAN/Bluetooth, respectez également les autres consignes de sécurité spécifiques aux appareils avec composants radio dans le manuel "Safety" (Sécurité). Respectez les instructions données dans le chapitre "Démontage et montage de composants lors de la maintenance".

Cet notebook satisfait aux dispositions en matière de sécurité valables pour les équipements informatiques. En cas de doute sur l'utilisation de l'appareil dans un environnement donné, veuillez vous adresser à votre point de vente ou à notre Hotline/groupe d'assistance (Help Desk).

Économie d'énergie

Si vous n'utilisez pas votre notebook, débranchez-le.

Exploitez les fonctions d’économie d’énergie mises à votre disposition (voir chapitre "Travailler avec le notebook"). Si vous utilisez les fonctions d’économie d’énergie proposées par le notebook, il consommera moins d’énergie. Le notebook bénéficiera par conséquent d’une plus grande autonomie et son accumulateur devra être rechargé moins souvent.

Économie d'énergie sous windows

Si vous avez raccordé à votre notebook un moniteur disposant de fonctions d'économie d'énergie, vous pouvez les régler dans l'onglet Ecran de veille. Choisissez dans le menu Démarrer - Panneau de configuration - Apparence et thèmes - Affichage - Écran de veille un écran de veille.

D'autres fonctions d'économie d'énergie vous pouvez régler dans le menu Démarrer - Panneau de configuration - Performances et maintenance - Options d'alimentation.

Emporter son notebook

Respectez les consignes qui sont lorsque vous emportez votre notebook.

Avant de partir en voyage

• Sauvegardez les données importantes du disque dur.
• Eteignez le composant radio (Wireless LAN/Bluetooth) pour des raisons de sécurité. En cas de trafic de données sans fil, il est aussi possible que des personnes non autorisées reçoivent des données.

Vous trouvez des indications sur l'activation du cryptage de données dans la documentation fournie avec votre composant radio.

• Si vous avez l'intention d'utiliser votre notebook pendant un vol en avion, demandez à la compagnie aérienne si elle l'autorise.
• Lorsque vous voyagez à l'étranger, assurez-vous que l'adaptateur d'alimentation peut fonctionner sur la tension de secteur disponible sur place. Si ce n'est pas le cas, procurez-vous l'adaptateur d'alimentation correspondant pour votre notebook. N'utilisez aucun autre transformateur!

Si vous voyagez dans un autre pays

• Vérifiez si la tension secteur locale correspond aux spécifications du câble secteur. Si cela ne doit pas être le cas, achetez un câble secteur qui réponde aux conditions locales. N'utilisez pas d'adaptateur pour appareils électriques pour y connecter le notebook.
• Renseignez-vous auprès de l'administration compétente du pays de destination pour savoir si vous pouvez y utiliser votre notebook avec son composant radio intégré (voir aussi "Remarques du constructeur"). L'utilisation du modem peut provoquer des incompatibilités avec le système local de télécommunication. Il peut en résulter de piètres performances ou une défaillance totale du modem.

Vous aurez peut-être besoin d'un adaptateur téléphonique spécifique (accessoire disponible en option).

Transporter le notebook

• Retirez tous les supports de données (par exemple, CD, DVD) des lecteurs.
• Mettez le notebook hors tension.
• Retirez les fiches secteur de l'adaptateur d'alimentation et de tous les périphériques des prises secteur.
• Retirez le câble de l'adaptateur d'alimentation et les câbles de données de tous les périphériques. Rabattez l'écran LCD jusqu'à l'enclenchement.
• Utilisé pour le transport du notebook, un sac approprié pour le protéger de la poussière et des chocs.
• Protégez le notebook contre les fortes secousses et les températures excessives (le rayonnement direct du soleil dans la voiture, par exemple).

Nettoyer le notebook

Mettez le notebook hors tension. Retirez la fiche secteur de l'adaptateur d'alimentation de la prise secteur. Démontez l'accumulateur.

Le nettoyage de l'intérieur du boîtier ne doit être effectué que par les techniciens autorisés.

Utilisez exclusivement des produits de nettoyage spéciaux pour ordinateurs. Les produits ménagers et de polissage normaux peuvent endommager les inscriptions du clavier et du notebook, la peinture ou même le notebook lui-même.

Evitez toute PENETRATION de liquide dans l'intérieur du notebook.

L'écran Crystal View est très sensible aux griffures! Nettoyez la surface de l'écran uniquement avec un chiffon très doux et légèrement humidifié.

Vous pouvez nettoyer la surface du boîtier avec un chiffon sec.

S'il est très sale, vous utilisez un chiffon humide trempe préalablement dans de l'eau mélangée avec un détergent doux pour vaisselle et bien essoré.

Pour nettoyer le clavier et la surface tactile, utilisez des chiffons désinfectants.

Première mise en service du notebook

Respectez le chapitre "Remarques importantes".

Avant de pouvoir travailler avec votre notebook pour la première fois, vous devez charger l'accumulateur et installer le logiciel fourni. Le système d'exploitation (p. ex. Windows XP) et les pilotes nécessaires pour le matériel sont déjà installés.

Lors de la livraison, l'accumulateur se trouve dans le logement pour accumulateur. L'accumulateur doit être chargé pour que vous puissiez utiliser libre notebook en mode accumulateur.

Lorsque le notebook est utilisé en déplacement, l'accumulateur intégré lui fournit l'énergie nécessaire. Vous pouvez augmenter l'autonomie du notebook en tirant profit des fonctions d'économie d'énergie disponibles.

Lorsque vous utilisez le notebook à la maison ou au bureau, nous vous conseillons de le raccorder à l'adaptateur d'alimentation plutôt que de solliciter l'accumulateur.

La connexion des périphériques externes (une imprimante, une souris par exemple) est expliquée dans le chapitre "Connector des périphériques".

Déballage et contrôle du notebook

Déballez les différents éléments. Vérifiez si le notebook présente des dommages apparents dus au transport.

Si vous constatez des dommages dus au transport, nous vous prions d'informer immédiatement le point de vente compétent!

Nous vous conseillons de ne pas jeter l'emballage d'origine de l'appareil. Conservez l'emballage d'origine, il pourrait vous servir lors d'un transport ultérieur.

Choix d'un emplacement

Avant de mettre votre notebook en place, CHOISISSEZ un emplacement adéquat. Suivez pour cela les conseils suivants:

• Ne posez jamais votre notebook sur une surface non rigide (une moquette, des meubles rembourrés, par exemple). Vous risquez ainsi d'entraver la ventilation et de provoquer des dégâts dus à la surchauffe.
• Ne posez pas le notebook directement sur vos jambes pendant une trop longue période. La face inférieure s'échauffe pendant le fonctionnement normal du notebook. Un contact prolongé avec la peau peut être désagréable voire provoquer des brûlures.
• Posez le notebook sur une surface plane et stable. N'oubliez pas que les pieds en caoutchouc du notebook peuvent laisser des marques sur les surfaces fragiles. L'espace libre autour du notebook et de l'adaptateur d'alimentation doit être d'au moins 100mm pour permettre une ventilation suffisante.
• N'obturez jamais les ouïes de ventilation du notebook et de l'adaptateur d'alimentation.
• Évitez d'exposer votre notebook à des conditions d'environnement extrêmes. Protégez le notebook contre la poussière, l'humidité et la chaleur.

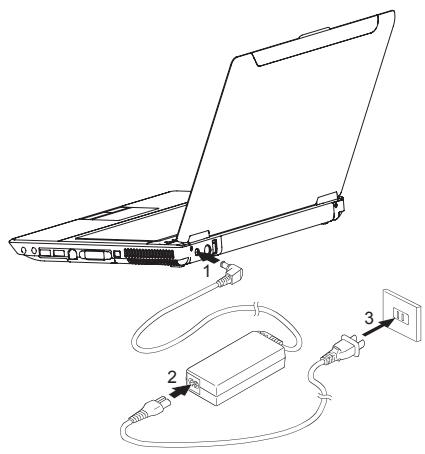

Brancher l'adaptateur d'alimentation

Respectez les instructions données dans le chapitre "Consignes de sécurité".

Le câble secteur livré avec l'appareil répond aux exigences du pays dans lequel vous avez acheté le notebook. Assurez-vous que ce câble secteur est autorisé dans le pays dans lequel vous l'utilisez.

Ne branchez pas l'adaptateur d'alimentation sur une prise de courant avant d'avoir connecté le notebook à l'adaptateur d'alimentation.

Raccordez le câble de l'adaptateur d'alimentation (1) à la prise de tension continue (DC IN) du notebook. Raccordez le câble secteur (2) à l'adaptateur d'alimentation. Branchez le câble secteur (3) sur la prise de courant.

Première mise sous tension du notebook

Lorsque vous mettez le notebook sous tension pour la première fois, le logiciel fourni est installé et configuré. Cette procédure ne peut pas être interrompue ; prévoyez par conséquent un certain temps pour son exécution et branchez le notebook sur la tension de secteur via l'adaptateur d'alimentation.

Pendant l'installation, vous pouvez uniquement redémarrer le notebook si le système vous y invite!

Le système d'exploitation est déjà installé sur le disque dur pour faciliter la première mise en service de votre notebook.

• Mettez le notebook sous tension (voir chapitre "Travailler avec le notebook", section "Mettre le notebook sous tension"). Suivez les indications données à l'écran pendant l'installation.

En cas de doute sur les données que le système vous demande d'introduire, lisez le manuel du système d'exploitation.

Si votre notebook est équipé d'un système d'exploitation Windows, le CD/DVD "Drivers & Utilities" est fourni. Sur ce CD/DVD vous trouvez d'autres informations sur le système ainsi que des pilotes, des programmes d'aide, des mises à jour, des manuels, etc.

Travailler avec le notebook

Ce chapitre décrit l'utilisation de base de votre notebook.

La connexion des périphériques externes (une imprimante, une souris par exemple) est expliquée dans le chapitre "Connecter des périphériques".

Respectez les instructions données dans le chapitre "Remarques importantes".

Mettre le notebook sous tension

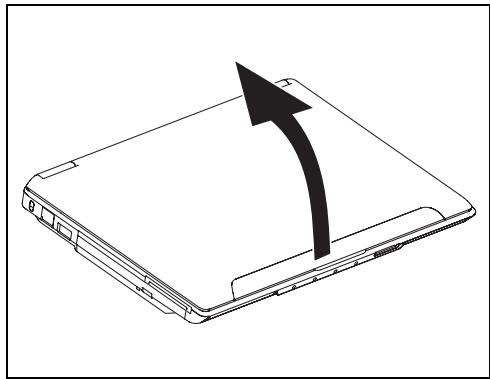

Relevez l'écran LCD.

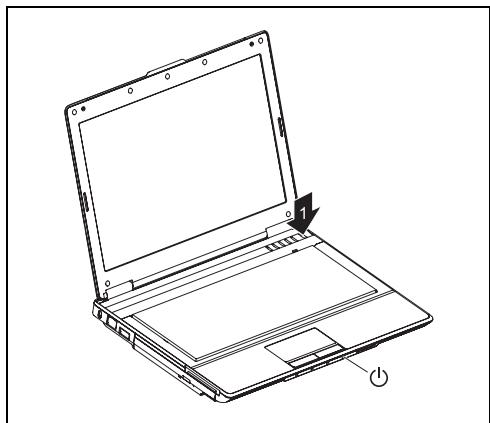

Appuyez sur l'interrupteur Marche/Arrêt (1) pour mettre le notebook sous tension.

Le voyant Marche du notebook s'allume en bleu.

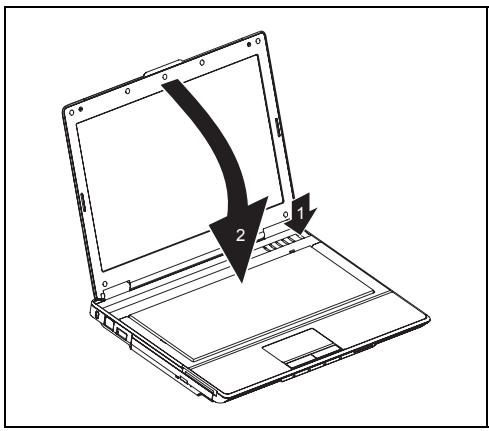

Mettre le notebook hors tension

Arrêtez votre système d'exploitation correctement (Windows XP p. ex., dans le menu Démarrer - par la fonction Arrêter l'ordinateur). Si le notebook ne s'éteint pas de lui-même, appuyez pendant env. cinq secondes sur l'interrupteur Marche/Arrêt (1). Rabattez l'écran LCD (2) vers le bas.

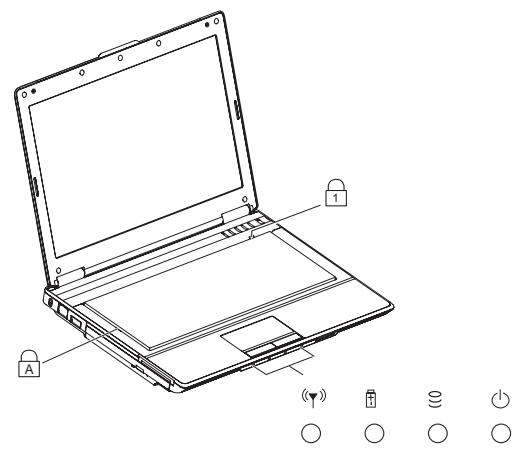

Voyants d'état

Les voyants d'état vous informant sur les états de l'alimentation électrique, des lecteurs et des fonctions du clavier. Les voyants sur la face avant sont également visibles quand le notebook est fermé.

Voyant Wireless LAN/Bluetooth

Voyant accumulateur

Voyant du lecteur

Voyant Marche

Voyant Num Lock

Voyant Caps Lock

Voyant wireless lan/bluetooth

Le voyant s'allume : Wireless LAN et Bluetooth sont activés. Le voyant clignote : seul Bluetooth est activé. Le voyant est sombre : Wireless LAN et Bluetooth sont désactivés.

Voyant accumulateur

L'état de charge de l'accumulateur est indiqué par le voyant accumulateur.

Le voyant s'allume: L'accumulateur est complètement charge. Le voyant clignote: L'accumulateur est charge. Le voyant est someb: L'accumulateur est vide.

Voyant du lecteur

Le voyant s'allume : le système accède au lecteur (disque dur, CD/DVD).

Voyant marche

Le voyant s'allume en bleu : le notebook est sous tension. Le voyant s'allume en orange : l'adaptateur secteur est branché. Le notebook est hors tension. Le voyant clignote en bleu : le notebook est en mode d'économie d'énergie. Le voyant est some : Le notebook est hors tension.

Voyant num lock

Le voyant s'allume : La touche Verr Num est actionnée.

Les caractères bleus imprimés dans la partie supérieure droite des touches du pavé numérique sont actifs.

Voyant caps lock

Le voyant s'allume : la touche de verrouillage majuscules est actionnée.

Toutes les lettres sont représentées en majuscules. Lorsque la touche est légendée plusieurs fois, c'est le caractère imprimé dans la partie supérieure gauche de la touche qui sera affiché.

Clavier

L'utilisation normale du clavier de votre notebook entraîne une usure progressive de celui-ci. Le légendage des touches en particulier est sensible à une utilisation intensive. Il est possible que l'inscription des touches disparaisse peu à peu pendant la durée de vie du notebook.

Le clavier est disposé de manière à proposer toutes les fonctions d'un clavier étendu. Quelques-unes des fonctions que propose un clavier étendu sont exécutées à l'aide de combinaisons de touches.

La description des touches ci-dessous s'applique au système d'exploitation Windows. Les autres fonctions des touches sont décrites dans le manuel qui accompagne votre programme d'application.

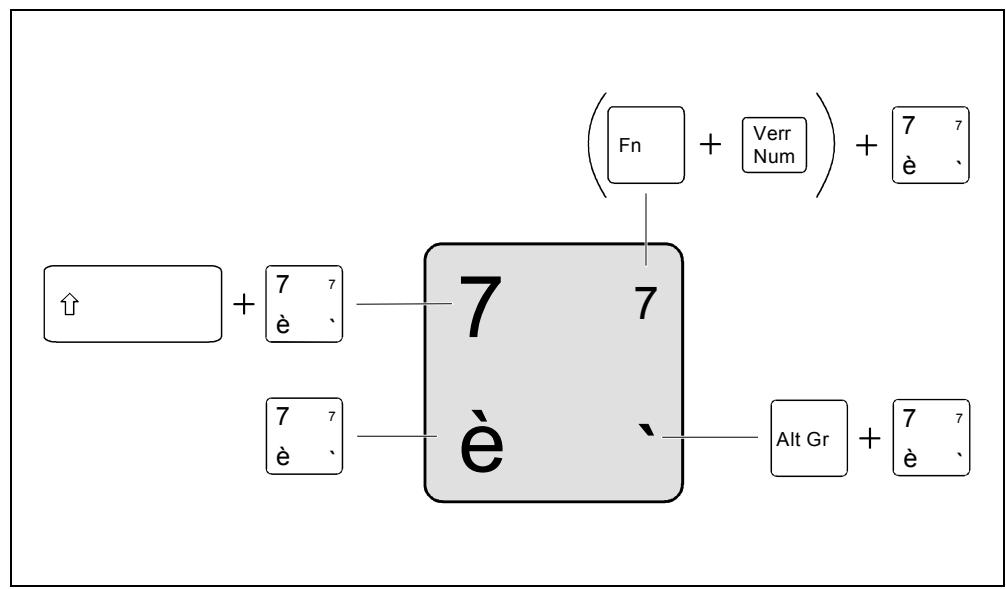

La figure suivante montre comment utiliser les touches légendées plusieurs fois pour afficher un caractère. L'exemple n'est valable que si le voyant CapsLock ne s'allume pas.

Touche d'arrêté (backspace)

La touche de retardearrière efface le caractère placé à gauche du curseur.

La touche de tabulation déplace le curseur sur la tabulation suivante.

Touche entrée (return, enter, saut de ligne, retour chariot)

La touche Entrée clôture une ligne de commande. Si vous appuyez sur la touche Entrée, la commande sera exécutée.

Touché de verrouillage majuscules (caps lock)

La touche de verrouillage majuscules active le mode majuscules (l’indicateur CapsLK s’allume). En mode majuscules, toutes les lettres sont représentées en majuscules. Lorsque la touche est actionnée plusieurs fois, c’est le caractère imprimé dans la partie supérieure gauche de la touche qui sera affiché. Pour désactiver le mode majuscules, il vous suffit d’actionner la touche majuscules.

Touche majuscules (shift)

La touche majuscules permet d'afficher les majuscules. Lorsque la touche est légendée plusieurs fois, c'est le caractère imprimé dans la partie supérieure gauche de la touche qui sera affiché.

Touche fn

La touche Fn permet d'activer les fonctions spéciales affichées sur une touche légendée de plusieurs fois (voir "Combinaison de touches"). En cas d'un clavier externe, vous devez appuyer simultanément sur les touches Ctrl et Alt au lieu de la touche Fn.

Touches fléchées

Les touches fléchées permettent de déplacer le curseur dans la direction indiquée par la flèche, c.-à-d. vers le haut, vers le bas, vers la gauche ou vers la droite.

Touche pause

La touche [Pause] interrompt l'affichage écran. Actionnez une touche quelconque pour rétablir l'affichage écran.

Touche de démarrage

Touche Démarage appelle le Menu de démarrage de Windows.

Touché menu

La touche Menu appelle le menu de l'objet sélectionné.

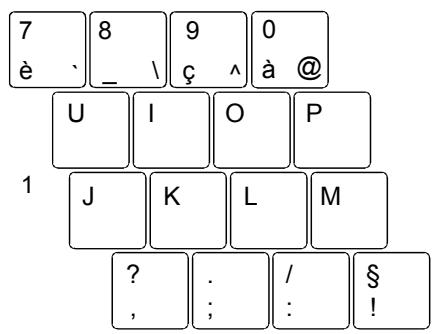

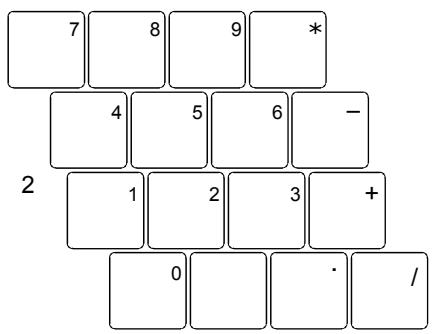

Bloc numérique virtuel

Sur le clavier de votre notebook est dépourvu de bloc numérique séparé. Pour vous permettre cependant d'utiliser les touches d'un bloc numérique avec certaines applications, vous disposez d'un bloc numérique virtuel. Sur le clavier, les touches du bloc numérique virtuel se reconnaissent aux chiffres et symboles imprimés dans la partie supérieure droite de la touche. Lorsque le bloc numérique virtuel est activé, vous pouvez afficher les caractères imprimés sur la partie supérieure droite des touches.

1 = Caractères valides lorsque le voyant Num Lock n'est pas allumé (voir la section "Voyants d'état"). 2 = Caractères valides lorsque le voyant Num Lock est allumé (voir section "Voyants d'état").

Combinaison de touches

La description des combinaisons de touches ci-dessous s'applique au système d'exploitation Windows. Avec d'autres systèmes d'exploitation et avec certains pilotes, l'une ou l'autre des combinaisons de touches ci-dessus peut ne pas être opérantes.

D'autres combinaisons de touches sont décrites dans le manuel de votre programme d'application.

Les combinaisons de touches sont entrées de la façon suivante :

Maintenez la première touche de la combinaison de touches enfoncée. Appuyez simultanément sur la(les) touche(s) nécessaire(s) pour exécuter la fonction.

En cas d'un clavier externe, vous devez appuyer simultanément sur les touches Ctrl et Alt au lieu de la touche Fn.

L'éclairage Wireless LAN/Bluetooth clignote lorsque Bluetooth est activé.

Cette combinaison de touches vous permet d'activer/désactiver le mode Suspend.

Le voyant Wireless LAN/Bluetooth ™ est allumé lorsque wireless LAN est activé.

Changer d'affichage écran

Si vous avez branché un moniteur externe, cette combinaison de touches vous permettra de sélectionner l'écran sur lequel les données s'afficheront.

L'affichage des données est possible :

• uniquement sur l'écran LCD du notebook
• uniquely sur le moniteur externe simultanément sur l'écran LCD du notebook et sur le moniteur externe.

Augmenter la luminosité de l'écran

Cette combinaison de touches augmente la luminosité de l'écran.

Diminuer la luminosité de l'écran

Cette combinaison de touches diminue la luminosité de l'écran.

Activer/désactiver le haut-parleur

Cette combinaison de touches vous permet de mettre le haut-parleur du notebook sous et hors tension.

Diminuer le volume

Cette combinaison de touches baisse le volume des haut-parleurs intégrés.

Augmenter le volume

Cette combinaison de touches augmente le volume des haut-parleurs intégrés.

Démarrer multimedia player ou marquer une pause

Cette combinaison de touches démarre ou interrupt la lecture d'un fichier multimédia.

Cette combinaison de touches interrompt la lecture d'un fichier multimédia.

Cette combinaison de touches vous permet de passer au titre précédent d'un fichier multimédia.

Avance rapide du多媒体播放器

Cette combinaison de touches vous permet de passer au titre suivant d'un fichier multimédia.

Activer/désactiver le capteur de lumière

Cette combinaison de touches vous permet d'activer/désactiver le capteur de lumière. Lorsque le capteur de lumière est activé, la luminosité de l'écran s'adapte automatiquement à la luminosité ambiantes.

Pour désactiver le capteur de lumière, utilisez la combinaison de touches [Fn] + [F4] et [Fn] + [F5].

Basculer entre applications ouvertes

Cette combinaison de touches vous permet de basculer entre plusieurs applications ouvertes.

Exécuter un démarrage à chaud

Cette combinaison de touches permet de redémarrer le notebook. Appuyez sur les touches Ctrl et Alt et maintenez-les enfoncées, puis appuyez sur la touche Suppr. Le Gestionnaire des tâches s'affiche en premier lieu. C'est à la deuxième tentative que le démarrage à chaud est exécuté.

Saut de tabulation négatif

Cette combinaison de touches déplace le curseur sur la tabulation précédente.

Vous trouverez les combinaisons de touches Windows dans la documentation de votre système d'exploitation.

Touches easy launch

Votre notebook est équipé de cinq touches Easy Launch. Il suffit d'actionner une touche pour démarrer les applications ou fonctions suivantes.

Cette touche vous permet d'activer/désactiver Wireless LAN et Bluetooth.

Silent mode (mode d'exploitation silencieux)

Cette touche vous permet de réduire la vitesse de rotation du ventilateur du processeur.

Lorsque le Silent Mode est activé, le processeur et la puce graphique ne fonctionnent pas à pleine puissance.

Multimédia

Cette touche vous permet de démarrer le programme de lecture des fichiers multimédia.

Un programme permettant de lire les fichiers multimédia doit être installé sur votre notebook.

E-mail

Cette touche vous permet de démarrer le programme de messagerie par défaut de votre système.

Internet

Cette touche vous permet de démarrer le navigateur Internet par défaut de votre système.

Surface tactile et touches

La surface tactile vous permet de déplacer le pointeur sur l'écran.

Les touches de la surface tactile servent à sélectionner et exécuter des commandes. Elles correspondent aux boutons d'une souris traditionnelle.

Veillez à ce que la surface tactile n'entre pas en contact avec la saleté, des liquides ou des matières grasses.

Ne manipulez jamais la surface tactile avec des doigts sales.

Ne posez aucun objet lourd (des livres, par exemple) sur la surface tactile ou les touches de celle-ci.

Déplacer le curseur

Déplacez votre doigt sur la surface tactile.

Le pointeur se déplace.

Exécuter une commande

Déplacez le curseur sur la zone désirée. Tapez à deux reprises du bout du doigt sur la surface tactile ou appuyez deux fois sur la touche gauche.

La commande est exécutée.

Sélectionner un objet

Déplacez le curseur sur l'objet voulu. Tapez une fois du bout du doigt sur la surface tactile ou appuyez une fois sur la touche gauche.

L'objet est sélectionné.

Tirer un objet

Sélectionnez l'objet souhaité. Maintenez le bouton gauche enfoncé et déplacez l'objet à l'endroit souhaité en glissant le doigt sur la surface tactile.

L'objet est déplacé.

Remarques relatives à l'écran LCD

Des écrans TFT de qualité supérieure sont intégrés dans les notebooks de Fujitsu Siemens Computers GmbH. Pour des raisons techniques, les écrans TFT sont fabriqués pour une résolution spécifique. Un affichage optimal et net peut uniquement être garanti dans la résolution correspondant à l'écran TFT respectif. Une résolution d'écran différente des specifications peut entraîner un affichage flou.

On entend par résolution d'écran le nombre de pixels ("Picture Element" = élément d'image) horizontally et verticaux dont se compose l'affichage à l'écran. "WUXGA" p. ex. signifie 1920 x 1200 pixel. Chaque pixel se compose de trois soi-disant sous-pixels (points d'image) des couleurs rouge, vert et bleu. Au total un écran WUXGA se compose donc de 1920 x 1200 x 3 = 6912000 sous-pixels.

Résolutions d'écran fréquement utilisées	Nombre de pixels
XGA	1024 x 768
WXGA	1280 x 800
SXGA	1280 x 1024
SXGA+	1400 x 1050
WXGA+	1440 x 900
UXGA	1600 x 1200
WSXGA	1680 x 1050
WUXGA	1920 x 1200

La résolution de l'écran LCD de votre notebook est déjà préréglée de façon optimale.

Points d'image clairs ou sombres

Dans l'état actuel des techniques de production, il n'est pas possible de garantir un affichage écran irréprochable. Quelques rares points d'image plus clairs ou plus sombres peuvent apparaître en permanence. Le nombre maximum autorisé de points d'image défectueux est défini par la stricte norme internationale ISO 13406-2 (Classe II).

Example :

Un écran LCD de 15" d'une résolution de 1024 x 768 possède 1024 x 768 = 786432 pixels. Chaque pixel se compose de trois points d'image (rouge, vert et bleu), ce qui représente presque 2,4 millions de sous-pixels. La norme ISO 13406-2 (Classe II) autorise 4 pixels défectueux ainsi que 5 sous-pixels défectueux, c.-à-d. un total de 17 sous-pixels défectueux.

Ce nombre représente une proportion d'environ 0,0007 % de l'ensemble des sous-pixels !

Rétro-éclairage

Les écrans TFT sont utilisés avec un rétro-éclairage. L'intensité lumineuse du rétro-éclairage peut diminuer pendant la durée de vie du notebook. Vous pouvez cependant régler individuellement la luminosité de votre écran.

Régler la résolution

La résolution de l'écran LCD de votre notebook est déjà préréglée de façon optimale.

Modifier le corps des polices

Vous pouvez désirer une police plus grande ou plus petite dans la zone Police du menu Démarrer - Panneau de configuration - Apparence et thèmes - Affichage - Paramètres avancés.

Synchroniser l'affichage sur l'écran LCD et sur un moniteur externe

Votre notebook supporte l'affichage simultané sur l'écran LCD et sur un moniteur externe. Avec la combinaison des touches [Fn] + [F3], vous pouvez basculer entre l'écran LCD uniquement, le moniteur externe uniquement et l'écran LCD et le moniteur externe. Ce dernier réglage s'avère très utile si vous souhaitez une résolution élevée et une fréquence de rafraîchissement importante sur un moniteur externe.

Accumulateur

Lorsque le notebook est utilisé en déplacement, l'accumulateur lui fournit l'énergie nécessaire. Vous pouvez en accroître l'autonomie en exploitant les fonctions d'économie d'énergie disponibles sur le notebook.

La durée de vie de l'accumulateur dépend de la manière dont vous le stockez, du nombre de cycles de chargement/déchargement et de la température de service du notebook.

Chargement, entretien et maintenance de l'accumulateur

Pour charger l'accumulateur du notebook, branche le notebook sur l'adaptateur d'alimentation (voir "Brancher l'adaptateur d'alimentation"). Ne chargez l'accumulateur que lorsque la température ambianté admissible du notebook reste dans la plage autorisée. Le temps de charge de l'accumulateur est fonction de son utilisation. Vous trouvez un complément d'information sur le temps de charge de l'accumulateur au chapitre "Caractéristiques techniques".

Vous pouvez prolonger la durée de vie de l'accumulateur en le déchargeant complètement avant de le recharger. Pour ce faire, laissez votre notebook sous tension en mode accumulateur. Lorsque la charge de l'accumulateur est faible, un avertissement acoustique retentit. Si vous ne branchez pas l'adaptateur d'alimentation dans environ cinq minutes qui suivent le signal d'avertissement, votre notebook se met automatiquement hors tension.

Vous pouvez régler les fonctions d'économie d'énergie pour votre notebook sous Démarrer - (Paramètres) - Panneau de configuration - Options d'énergie.

Stocker l'accumulateur

Les accumulateurs doivent être stockés idéalement dans un endroit sec et à une température comprise entre 0°C et +30°C. Plus la température de stockage est basse, moins l'accumulateur se déchargera de lui-même.

Si vous stockez des accumulateurs pendant une longue période (au-delà de deux mois), l'état de charge devrait être d'environ 30%. Pour empêcher un déchargement complet, vérifiez régulièrement l'état de charge des accumulateurs.

Si vous n'utilisez pas les accumulateurs pendant une longue période, retirez-les du notebook.

Ne gardez pas d'accumulateurs dans l'appareil!

Surveiller l'état de charge

Le voyant de charge de l'accumulateur vous donne aussi une idée de la capacité restante de l'accumulateur (voir "Voyants d'état"). Le niveau de charge de l'accumulateur apparaît dans la zone d'affichage quelques secondes après la mise sous tension du notebook.

Pour surveiller la capacité de l'accumulateur sous Windows, vous disposez d'un "onduleur" (indicateur de charge) que vous pouvez activer sous Demarrer - (Paramètres) - Panneau de configuration - Options d'alimentation. L'onduleur apparait ensuite dans la Barre des tâches sous la forme d'un accumulateur. Si vous placez le curseur sur le symbole de l'accumulateur, vous VOYZ apparaître le niveau de charge de ce dernier. Vous trouvez z'autres informations dans l'aide du système d'exploitation.

Monter et démonter un accumulateur

N'utilisez que des accumulateurs conçus pour votre notebook par FUJITSU SIEMENS COMPUTERS.

Lorsque vous montez ou démontez un accumulateur, ne forcez pas.

Veillez à ce qu'aucun corps étranger ne pénétre dans les connecteurs des accumulateurs.

Démonter un accumulateur

Mettez votre notebook hors tension et débranchez la fiche secteur de la prise de courant. Rabattez l'écran LCD jusqu'à l'enclosure. Débranchez tous les câbles connectés au notebook. Retournez le notebook et posez-le sur une surface stable, plane et propre. Le cas échéant, posez une serviette antidérapante sur cette surface afin d'éviter de griffer le notebook.

Glissez le coulisseau de verrouillage (1) dans le sens de la flèche. Poussez le coulissement de verrouillage de l'accumulateur (2) dans le sens de la flèche sans le relâcher. Sortez l'accumulateur du compartiment resté à l'accumulateur (3).

Monter l'accumulateur

Avancez l'accumulateur (1) dans son logement jusqu'à l'entendre s'encastrer. Glissez le coulisseau de verrouillage (2) dans le sens de la flèche.

Utilisation des fonctions d'économie d'énergie

Si vous utilisez les fonctions d'économie d'énergie proposées par le notebook, il consommera moins d'énergie. Le notebook bénéficiera par conséquent d'une plus grande autonomie et son accumulateur devra être rechargé moins souvent.

Lorsque vous interrompez votre travail pendant quelles temps pour ensuite le reprendre, vous pouvez activer des options d'économie d'énergie comme, p. ex. Standby ou Mise en veille prolongée.

Si vous êtes connecté à un réseau ou à Internet, nous vous déconseillons de basculer en mode d'économie d'énergie car votre connexion sera interrompue.

Si vous n'avez pas besoin du notebook pendant une longue période, désactivez d'abord le mode d'économie d'énergie et mettez ensuite le notebook hors tension.

Ne mettez jamais votre notebook hors tension lorsqu'il est en mode d'économie d'énergie. Lorsque le notebook est en mode d'économie d'énergie :

• Ne connectez aucun Péripérique.
• Ne déconnectez pas le notebook des périphériques.
• Ne mettez pas le notebook sous tension aussi longtemps que l'accumulateur intégré est vide.
• Ne modifiez pas l'extension mémoire. N'insérez et ne retirez pas de carte PC Card.

Lorsque vous rabattez l'écran LCD, le notebook bascule automatiquement dans un mode d'économie d'énergie.

Vous pouvez activer les fonctions d'économie d'énergie dans le menu Démarrer - Panneau de configuration - Performances et maintenance - Options d'alimentation. Sous Windows Hibernate mode (repos) est le mode d'économie d'énergie réglé par défaut.

Cartes expresscard

Un logement ExpressCard permet d'utiliser une carte ExpressCard/34 ou ExpressCard/54.

Lisez la documentation relative à la ExpressCard et respectez les consignes du fabricant. Lorsque vous montez ou retirez une ExpressCard, ne forcez pas.

Assurez-vous qu'aucun corps étranger ne pénétre dans le logement pour carte ExpressCard.

Insérer une carte expresscard

Appuyez sur le remplaçant (1) de sorte que le remplaçant pour la carte ExpressCard desserte légèrement du logement. Retirez le remplaçant pour la carte ExpressCard (2) du logement.

Conservez la garniture pour carte ExpressCard dans un endroit sûr. Lorsque vous retirerez la carte ExpressCard, nous vous conseillons de reinsérer la garniture pour carte ExpressCard. Vous évitez ainsi que des corps étrangers pénètrent dans le logement pour carte ExpressCard.

Insérez la carte ExpressCard, contacts électriques vers l'avant, dans l'ouverture du logement. Glissez soigneusement la carte ExpressCard dans le logement jusqu'à l'entendre s'encastrer.

La carte ExpressCard peut dépasser de un à plusieurs millimètres (selon le type de carte ExpressCard).

Vous trouverez dans la documentation relative à la carte ExpressCard une description de l'installation des pilotes requis.

Lisez également les fichiers d'aide correspondants sur le CD fourni, les informations concernant les pilotes de la carte ExpressCard ou les informations proposées par le système d'exploitation (p. ex. dans Aide et support sous Windows XP).

Retirer une carte expresscard

Grâce à l'icône dans la barre de tâches, vous pouvez arrêter la carte ExpressCard :

Cliquez avec le bouton gauche de la souris sur le symbole. Choisissez la carte ExpressCard que vous pouvez arrêter et retirer. Appuyez sur la touche Entrée.

Une boîte de dialogue vous signale que vous pouvez retirer la carte ExpressCard sans risque.

Appuyez sur le bord de la carte ExpressCard (1) de manière à la faire ressortir légèrement du logement. Sortez la carte ExpressCard (2) du logement.

Insérez la garniture pour carte ExpressCard dans l'emplacement. Poussez la garniture pour carte ExpressCard avec précaution dans le logement jusqu'à ce qu'elle s'encastre.

Cartes memory card

Votre notebook est équipéd d'un port de carte Memory Card. Le port de carte Memory Card supporte les formats suivants :

• Secure Digital (SD™ Card) MultiMediaCard (MMC) Memory Stick / Memory Stick Pro (Sony®)

Lorsque vous manipulez des cartes Memory Card, respectez les consignes du fabricant.

Insérer une carte memory card

Poussez la carte Memory Card dans le logement avec précaution. La surface légendée doit être tournée vers le haut.

La carte Memory Card peut dépasser d'un ou plusieurs millimètres (en fonction du type de carte Memory Card utilisé).

Retirer une carte memory card

Appuyez sur le bord de la carte Memory Card (1) de manière à la faire ressortir légèrement du logement. Retirez la carte Memory Card du notebook (2).

Disque dur

Le disque dur est le support de stockage le plus important de votre notebook. Si vous copiez sur votre disque dur des applications et des fichiers stockées sur CD/DVD, vous pourrez travailler beaucoup plus rapidement et donc plus efficacement.

En cas d'accès au disque dur, le voyant du lecteur s'allume.

Lors du montage et du démontage du disque dur, respectez les consignes du chapitre "Monter et démonter un disque dur".

Lecteur de cd-rom/dvd

À la livraison, votre notebook est équipé d'un lecteur de CD/DVD. Selon le modèle, votre notebook est équipé d'un lecteur combiné CDRW/DVD, d'un lecteur DVD+RW, d'un double lecteur DVD±RW ou d'un lecteur DVD multi-format compatible double couche.

Les lecteurs CD/DVD peuvent lire ou lire et graver différents CD ou DVD. Vous trouvez ci-dessus une description de chaque type de CD ou de DVD:

Cd-Rom

Abréviation pour : Compact Disc - Read Only Memory. Un CD-Rom est un support optique d'informations capable de stocker un max. de 700 Mocects de données. Ces données ne peuvent être modifiées.

Cd-r

Abréviation pour : Compact Disc Recordable. Un CD-R est un support optique d'informations sur lequel vous ne pouvez graver qu'une seule fois un max. de 700 Moctets de données. Ces données ne peuvent plus être modifiée ensuite, mais être lues, quand vous foulez.

Cd-rw

Abréviation pour : Compact Disc ReWriteable. Un CD-RW est un support optique d'informations sur lequel vous pouvez graver un nombre virtuellement illimité de fois un max. de 700 Moctets de données. Cela signifie que vous pouvez effacer et modifier les données.

DVD (Dvd-Rom Et Dvd-Video)

Abréviation pour : Digital Versatile Disc ou Digital Video Disc. Un DVD est un support optique d'informations pouvant contenir un max. de 17 Go de données. Ces données ne peuvent être modifiées.

Dvd+r/dvd-r

Abréviation pour : Digital Versatile Disc Recordable ou Digital Video Disc Recordable. Un DVD+R ou un DVD-R est un support optique d'informations sur lequel vous ne pouvez graver qu'une seule fois un max. de 4,7 Goctets de données. Ces données ne peuvent plus être modifiées ensuite, mais être lues quand vous voulez.

DVD+R et DVD-R sont des normes différentes. DVD+R et DVD-R ne peuvent être écrites que par les lecteurs qui supportent le standard respectif.

Dvd+rw/dvd-rw

Abréviation pour : Digital Versatile Disc oder Digital Video Disc + ReWriteable. Un DVD+RW ou un DVD-RW est un support optique d'informations sur lequel vous pouvez graver un nombre virtuellement illimité de fois un max. de 4,7 Go de données. Cela signifie que vous pouvez effacer et modifier les données.

DVD+RW et DVD-RW sont des normes différentes. DVD+RW et DVD-RW ne peuvent être écrites que par les lecteurs qui supportent le standard respectif.

Dvd+r DL (double layer - double couche)

Abréviation pour : Digital Versatile Disc Recordable Double Layer ou Digital Video Disc Recordable Double Layer. Un DVD+R DL est un support optique d'informations sur lequel vous ne pouvez graver qu'une seule fois pour un max. de 8,5 Go de données. Ces données ne peuvent plus être modifiée ensuite, mais être lues, quand vous voulez.

Dvd+r LF (label flash) (suivant le modèle)

Abréviation pour : Digital Versatile Disc Recordable Label Flash ou Digital Video Disc Recordable Label Flash. Un DVD+R LF est un support optique d'informations sur lequel vous ne pouvez graver qu'une seule fois un max. de 4,7 Goctets de données. Le support d'informations convient pour l'écriture directe avec Label Flash. Ces données ne peuvent plus être modifiée ensuite, mais être lues, quand vous voulez.

Lecteur combiné CDRW / DVD

Avec le lecteur combiné CDRW / DVD, vous pouvez lire tous les types de CD/DVD cités ci-dessus. Vous pouvez aussi graver des CD-R et des CD-RW.

Demandez conseil dans un magasin spécialisé si vous ne savez pas quel type de CD ou de DVD est le mieux adapté à vos besoins, p. ex. la sauvegarde de données, l'enregistrement de films, le stockage de photos, etc.

Lecteur dvd+rw

Avec le lecteur DVD+RW, vous pouvez lire tous les types de CD/DVD cités ci-dessus. Vous pouvez aussi graver des CD-R, des CD-RW et des DVD+RW.

Demandez conseil dans un magasin spécialisé si vous ne savez pas quel type de CD ou de DVD est le mieux adapté à vos besoins, p. ex. la sauvegarde de données, l'enregistrement de films, le stockage de photos, etc.

Lecteur double dvd±rw

Avec le lecteur double DVD±RW, vous pouvez lire tous les types de CD/DVD cités ci-dessus. Vous pouvez aussi graver des CD-R, des CD-RW, des DVD+R, des DVD+RW, des DVD-R et des DVD+RW.

Demandez conseil dans un magasin spécialisé si vous ne savez pas quel type de CD ou de DVD est le mieux adapté à vos besoins, p. ex. la sauvegarde de données, l'enregistrement de films, le stockage de photos, etc.

Lecteur DVD multi-format compatible double couche

Le lecteur DVD multi-format compatible double couche vous permet de lire tous les supports de données optiques cités plus haut. Vous pouvez aussi graver des CD-R, CD-RW, DVD+R, DVD+RW, DVD-R, DVD-RW et DVD+R DL.

Demandez conseil dans un magasin spécialisé si vous ne savez pas quel type de CD ou de DVD est le mieux adapté à vos besoins, p. ex. la sauvegarde de données, l'enregistrement de films, le stockage de photos, etc.

Lecteur dvd+r LF (selon le modèle)

Avec le lecteur DVD+R LF (Label Flash), vous pouvez lire tous les supports optiques d'informations cités ci-dessus. Vous pouvez aussi graver des CD-R, CD-RW, DVD+R, DVD+RW, DVD-R, DVD-RW et DVD+R DL.

Demandez conseil dans un magasin spécialisé si vous ne savez pas quel type de CD ou de DVD est le mieux adapté à vos besoins, p. ex. la sauvegarde de données, l'enregistrement de films, le stockage de photos, etc.

Manipuler les cd/dvd

Respectez les consignes suivantes lorsque vous manipulez des CD/DVD :

• Ne touchez jamais la surface d’un CD/DVD. Prenez uniquement le CD/DVD par les bords!
• Conservez toujours les CD/DVD dans leur pochette. Vous évitez ainsi que les CD/DVD ne s'empoussièrent et ne soient griffés ou endommagés d'une autre manière.
• Protégez les CD/DVD de la poussière, des vibrations mécaniques et des rayons directs du soleil!
• Ne conservez pas les CD/DVD dans des endroits trop chauds ou trop humides.

De manière à pouvoir exploiter de façon optimale la vitesse de gravure, utilisez des CD vierges portant la mention "Multispeed" ou "High Speed".

Introduire ou ôter un cd/dvd

Le notebook doit être mis sous tension.

Appuyez sur le bouton d'introduction/d'éjection (1).

Le tiroir du lecteur s'ouvre.

Retirez complètement le tiroir du lecteur (2) avec précaution. Posez le CD/DVD dans le tiroir du lecteur, face légendée vers le haut.

Retirez le CD/DVD éventuellement en place.

Repoussez le tiroir jusqu'à l'entendre s'encastrer.

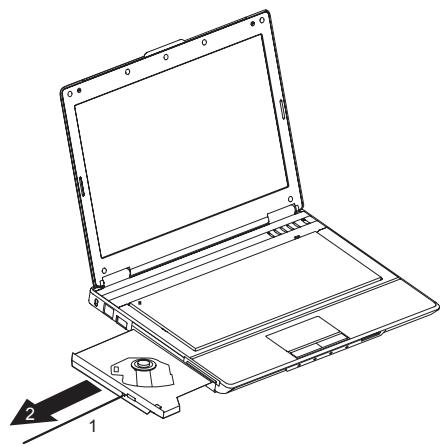

Extraction manuelle (extraction d'urgence)

En cas de panne de courant ou de défaillance du lecteur, vous pouvez ouvrir le tiroir du CD/DVD manuellement.

Mettez le notebook hors tension.

Appuyez avec un stylo ou un trombone déplié dans l'ouverture (1).

Le tiroir du lecteur est éjecté. Vous pouvez à présent stocker le tiroir (2) du lecteur.

Codes régionaux pour DVD videos et lecteurs DVD

Les DVDVideos et les lecteursDVD (comme, p. ex., le lecteur deDVDdevraitrebook) sont dotés en principe dun code régional. Les codes régionaux duDVD videoet du lecteurDVDdoivent etre identiques de maniere a pouvoir perméttre la lecture dunDVDvideo.

Il existe six codes régionaux différents :

Code régional 1: USA et Canada Code régional 2 : Égypte, Europe, Japon, Afrique du Sud et Proche-Orient Code régional 3: Asie du Sud-Est (notamment Hong Kong, Indonésie, Philippines, Corée du Sud, Taiwan) Code régional 4 : Australie, Nouvelle-Zélande, zone du Pacifique sud-est, Amérique Centrale et Amérique du Sud, les Caraïbes Code régional 5 : Afrique (à l'exception de l'Afrique du Sud), Inde et les États de l'ex-URSS Code régional 6: Chine

Le lecteur de DVD de votre notebook supporte la fonction RPC-II (Phase II System of Regional Playback Control). Cette fonction permet à l'utilisateur final de modifier jusqu'à cinq fois le code régional du lecteur pour lire des DVD videos. Le code régional sélectionné en dernier lieu sera définitif et ne pourrait plus être modifié.

Lorsqu'un DVD vidéo doit pouvoir être lu dans toutes les régions, il est doté du code régional 0.

Avant d'acheter un DVD video, vérifie que le code régional du DVD video est identique au code régional réglé pour le lecteur de DVD de votre notebook.

Adapter la fonction autoplay du lecteur de cd/dvd

Windows XP utilise la fonction AutoPlay. Cela signifie que vous pouvez décider dans Windows XP de chaque manière seront traités les différents types de CD ou de DVD.

Vous pouvez régler la fonction AutoPlay du lecteur de CD/DVD en fonction de vos besoins, p. ex., de charger automatiquement Media Player lorsque vous insérerez un CD audio et de commencer automatiquement la lecture de ce CD audio.

Procédez comme décrit ci-dessous :

Cliquez sur le menu Démarrer puis sur Poste de travail.

La fenêtre Poste de travail apparait.

Choisissez l'icône CD/DVD à modifier et cliquez dessus avec le bouton droit de la souris ou de la surface tactile.

Un menu contextuel apparait.

Cliquez sur Propriétés. Cliquez sur l'onglet AutoPlay. Adaptez la fonction AutoPlay à vos besoins.

Veillez à sélectionner l'action appropriée pour chaque type de contenu du CD/DVD et à valider ce choix avec Appliquer.

Brancher le modem du notebook sur la prise téléphonique

• Branchez le câble du modem sur l'adaptateur téléphonique spécifique à votre pays. Connectez le câble du modem au port modem du notebook (1). Connectez le câble modem à votre prise téléphonique (2).

N'oubliez pas que la ligne téléphonique ou la ligne de données est occupée lorsque votre modem est raccordé à une prise téléphonique et que vous ne pouvez pas dans ce cas utiliser votre téléphone. Retirez la fiche modem de la prise téléphonique lorsque vous avez terminé une session Internet ou que la télécopie est passée, puis rebranchez la ligne téléphonique.

Ethernet et LAN

Le composant LAN interne de votre notebook supporte Ethernet LAN (10/100 Mbps). Le module LAN vous permet d’établir une connexion avec un réseau local (LAN = Local Area Network).

Connectez le câble LAN au port LAN du notebook (1). Connectez le câble du LAN à votre port réseau (2).

Votre administrateur réseau peut vous aider à configurer et utiliser les connexions LAN.

Le montage d'un module Wireless LAN non agréé par Fujitsu Siemens Computers GmbH annule les homologations (CE!, FCC) accordées pour cet appareil.

Activer/désactiver wireless LAN et bluetooth

Vérifiez si le module Wireless LAN est activé/désactivé dans le logiciel Wireless LAN installé.

Installez le logiciel Bluetooth depuis le CD fourni pour pouvoir utiliser toutes les fonctions de Bluetooth.

Appuyez sur la touche () pour activer ou désactiver Wireless LAN/Bluetooth (1).

Le voyant Wireless LAN/Bluetooth () est allumé lorsque Wireless LAN/Bluetooth est activé.

Respectez les autres consignes de sécurité spécifiques aux appareils avec composants radio dans le manuel "Safety" (Sécurité).

Vous trouvez des informations plus détaillées sur l'utilisation du Wireless LAN dans le manuel "Wireless LAN". Vous trouvez ce manuel au format PDF sur le CD/DVD "User Documentation" ou "Drivers & Utilities".

Vous trouverez des informations plus précises sur l'utilisation de Bluetooth sur le CD fourni avec votre logiciel Bluetooth.

Activer et désactiver bluetooth

Appuyez sur la combinaison de touches + pour activer ou désactiver Bluetooth. Le voyant Wireless LAN/Bluetooth (Y) clignote lorsque Bluetooth est activé.

Respectez les autres consignes de sécurité spécifiques aux appareils avec composants radio dans le manuel "Safety" (Sécurité).

Vous devez préalablement avoir activé Bluetooth avec la touche Easy Launch ()

Appuyez sur la combinaison de touches + 2 pour activer ou désactiver Wireless LAN. Le voyant Wireless LAN/Bluetooth (Y) est allumé lorsque wireless LAN est activé.

Respectez les autres consignes de sécurité spécifiques aux appareils avec composants radio dans le manuel "Safety" (Sécurité).

Vous devez préalablement avoir activé Wireless LAN avec la touche Easy Launch ()

Fonctions de sécurité

Votre notebook dispose de différentes fonctions de sécurité qui vous permettent de protéger votre système et vos données personnelles contre tout accès non autorisé.

Dans ce chapitre, vous apprendrez à utiliser ces fonctions et découvrirez leurs avantages.

N'oubliez pas que, dans certains cas, p. ex. lorsque vous oubliez votre mot de passe, vous-même n'aurez plus accès non plus à votre système et à vos données. Respectez par conséquent les consignes suivantes :

• Sauvegardez vos données à intervalles réguliers sur des supports de données externes, p. ex. des disques durs externes, des CD ou des DVD. Pour certaines fonctions de sécurité, vous devez attribuer des mots de passe. Prenez note des mots de passe et conservez-les en lieu sûr.
• Vous ne pouvez pas régler le mot de passe utilisateur sur tous les systèmes.

Si vous oubliez les mots de passe, vous devrez vous adresser à notre Help Desk. L'effacement des mots de passe n'est pas couvert par la garantie et sera donc facturé.

Bref aperçu des fonctions de sécurité

Fonction de sécurité	Type de protection	Préparation
Kensington Lock	Mécanique	Placer le Kensington MicroSaver (accessoire) et le verrouiller
Protection du BIOS par mot de passer	Protection par mot de passer de l'Utilitaire Setup du BIOS et du système d'exploitation au moyen d'un mot de passer administrateur et d'un mot de passer utilisé. Le mot de passer se compose de max. huit caractères alphanumeric.	Dans l'Utilitaire Setup du BIOS, attribuer au moins un mot de passer administrateur et activer, le cas échéant, la protection par mot de passer pour le système d'exploitation.

Utiliser le kensington lock

Placez le Kensington MicroSaver dans l'ouverture correspondante (1) de votre notebook.

Installer une protection par mot de passe dans l'utilitaire setup BIOS

Avant d'utiliser les différentes possibilités de protection par mot de passe dans l'Utilitaire Setup du BIOS pour sécuriser vos données, respectez les remarques suivantes :

• Prenez note des mots de passe et conservez-les en lieu sûr. Si vous oubliez votre mot de passe administrateur, vous ne pourrez plus accéder à votre notebook. L'effacement du mot de passe n'est pas couvert par la garantie et sera donc facturé.
• Sauvegardez vos données à intervalles réguliers sur des supports de données externes, p. ex. des disques durs externes, des CD ou des DVD. L'attribution d'un mot de passe utilisateur n'est pas possible sur tous les systèmes.

Votre mot de passe ne peut pas dépasser huit caractères et peut contenir des lettres et des chiffres. Il n'est pas nécessaire de faire de distinction entre majuscules et minuscules.

Protection de l'utilitaire setup BIOS (mots de passe administrateur et utilisateur)

Si vous avez ouvert ce manuel d'utilisation à l'écran, nous vous recommandons d'imprimer les instructions suivantes. Vous ne pourrez pas, en effet, appeler ces instructions à l'écran lorsque vous créez le mot de passe.

Le mot de passe administrateur comme le mot de passe utiliser sont vous permettent d’empêcher le chargement non autorisé de l’Utilitaire Setup du BIOS. Le mot de passe administrateur vous donne accès à toutes les fonctions de l’Utilitaire Setup du BIOS, le mot de passe utilisateur à une partie seulement de ces fonctions. Vous ne pouvez créer de mot de passe utilisateur qu’après avoir attribué un mot de passe administrateur.

L'appel et l'utilisation de l'Utilitaire Setup du BIOS sont décrits au chapitre "Configuration système dans l'Utilitaire Setup BIOS".

Attribuer le mot de passe administrateur/utilisateur

• Appelez l'Utilitaire Setup du BIOS et choisissez le menu Security. Marquez la zone Supervisor Password et appuyez sur la touche Entrée.

Avec Enter new Password, vous êtes ensuite invité à entrer un mot de passe. Tapez le mot de passe et appuyez sur la touche Entrée.

Avec Confirm new Password, vous êtes invité à valider le mot de passe. Tapez le mot de passe encore une fois et appuyez sur la touche Entrée.

Confirmez le message Changes have been saved. Le nouveau mot de passe a été enregistré.

Pour attribuer le mot de passe utilisateur, CHOISSEZ la zone Change User Password et procédez comme pour l'attribution du mot de passe administrateur.

Si vous ne pouvez pas modifier d'autres réglages, vous pouvez quitter l'Utilitaire Setup du BIOS.

Choisissez dans le menu Exit l'option Exit Saving Changes. Choisissez l'option OK et appuyez sur la touche Entrée.

Le notebook redémarre et le nouveau mot de passe entre en vigueur. Si vous souhaitez à cet instant appeler l'Utilitaire Setup du BIOS, vous devez au préalable entrer votre mot de passe administrateur ou votre mot de passe utilisateur. Remarquez que le mot de passe utilisé ne vous donne pas accès à tous les réglages du BIOS.

Changer le mot de passe administrateur/utilisateur

Vous ne pouvez modifier le mot de passe administrateur qu'après être entré dans l'Utilitaire Setup du BIOS en tapant le mot de passe administrateur.

• Appelez à nouveau l'Utilitaire Setup du BIOS. Procédez de la même manière que lorsque vous avez attribué le mot de passe

Supprimer des mots de passe

Pour supprimer un mot de passe sans en créer de nouveau, procédez comme suit :

• Appelez l'Utilitaire Setup du BIOS et choisissez le menu Security. Marquez la zone Supervisor Password ou User Password et appuyez sur la touche Entrée.

Avec Enter Current Password, vous êtes ensuite invité à entrer un mot de passe. Tapez le mot de passe et appuyez sur la touche Entrée.

Avec Enter new Password, vous êtes invité à entrer un mot de passe.

Appuyez deux fois sur la touche Entrée. Choisissez dans le menu Exit l'option Exit Saving Changes. Choisissez l'option OK et appuyez sur la touche Entrée.

Le notebook redémarre et le mot de passe est supprimé.

La suppression du mot de passe administrateur entraîne par la même occasion la suppression du mot de passe utilisateur.

Protection par mot de passe du système

Avant de pouvoir activer la protection du système par un mot de passe, vous devez avoir défini le mot de passe administrateur dans l'utilitaire Setup du BIOS (voir le chapitre "Attribuer le mot de passe administrateur/utilisateur").

Régler l'autorisation d'accès à l'utilitaire setup BIOS

Si vous avez attribué un mot de passe administrateur dans l'Utilitaire Setup du BIOS, vous pouvez décider dans User Access Level les réglages d'Utilitaire Setup du BIOS pouvant être modifiés. Les options suivantes vous sont proposées :

Full Access Tous les réglages d'Utilitaire Setup du BIOS peuvent être modifiés.

Limited Les réglages comme la date et l'heure peuvent être modifiés.

View only Les règles d'Utilitaire Setup du BIOS peuvent être visualisées mais pas modifiées.

No access Il est impossible d'accéder à l'Utilitaire Setup du BIOS.

• Appelez l'Utilitaire Setup du BIOS et choisissez le menu Security. Choisissez la zone User Access Level et sélectionnez l'option souhaitée.

Si vous ne pouvez pas modifier d'autres réglages, vous pouvez quitter l'Utilitaire Setup du BIOS.

Choisissez sous Exit la zone Exit Saving Changes. Choisissez l'option OK et appuyez sur la touche Entrée.

Le notebook redémarre et le réglage modifié devient effectif.

Protection par mot de passe du système d'exploitation

Le mot de passe administrateur que vous avez attribué dans l'Utilitaire Setup du BIOS (voir la section "Attribuer le mot de passe administrateur/utilisateur") vous permet également d'empêcher le démarrage du système d'exploitation.

Activer la protection système

• Appelez l'Utilitaire Setup du BIOS et choisissez le menu Security. Sélectionnez l'option Password on Boot et appuyez sur la touche Entrée. Sélectionnez l'option Enabled et appuyez sur la touche Entrée.

Si vous ne pouvez pas modifier d'autres réglages, vous pouvez quitter l'Utilitaire Setup du BIOS. Choisissez sous Exit l'option Exit Saving Changes.

Le notebook redémarre et le système vous invite à entrer votre mot de passe.

Désactiver la protection système

• Appelez l'Utilitaire Setup du BIOS et choisissez le menu Security. Sélectionnez l'option Password on Boot et appuyez sur la touche Entrée. Sélectionnez l'option Disabled et appuyez sur la touche Entrée.

Si vous ne pouvez pas modifier d'autres réglages, vous pouvez quitter l'Utilitaire Setup du BIOS. Choisissez sous Exit l'option Exit Saving Changes.

Le notebook redémarre et le système n'est plus protégé par chaque mot de passe.

Connexion des périphériques

Respectez en tout cas les consignes de sécurité du chapitre "Remarques importantes" avant de connecter des périphériques au notebook ou de les déconnecter du notebook.

Lisez toujours la documentation relative au périhérique, que vous puisez brancher.

Ne branchez ou ne débranchez jamais de câbles pendant un orage.

Ne tirez jamais sur le câble lorsque vous le débranchez! Saisissez toujours la fiche.

Respectez l'ordre décrit ci-après lorsque vous connectez des périphériques au notebook ou lorsque vous les en déconnectez :

Connecteur des appareil au notebook

1. Mettre hors tension le notebook et tous les périphériques.
2. Retirer des prises la fiche secteur du notebook et de tous les accessoires concernés.
3. Débranche les câbles pour tous les périphériques en respectant les consignes données.
4. Enfichez tous les ficheS secteur dans les prises de courant.

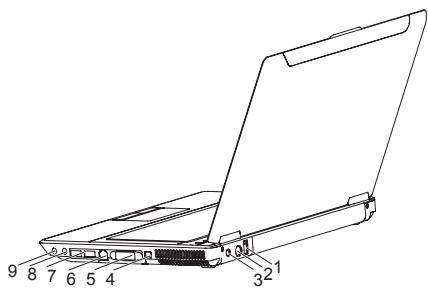

Déconnecter des appareils du notebook

1. Mettre hors tension le notebook et tous les périphériques.
2. Retirer des prises la fiche secteur du notebook et de tous les accessoires concernés.
3. Débranche les câbles pour tous les périphériques en respectant les consignes données.

Certains périphériques externes nécessitent l'installation et l'aménagement de logiciels spécifiques (par exemple, le programme pilote). Pour plus d'informations, consultez la documentation pour le périphérique et le système d'exploitation.

Connecter un moniteur externe

Vous pouvez connecter un moniteur externe à votre notebook.

• Mettez le notebook et le moniteur externe hors tension. Connectez le câble de données du moniteur externe dans la prise DVI-I de votre notebook.

Pour raccorder un moniteur analogique, vous devez d'abord brancher l'adaptateur écran fourni sur la prise DVI-I de votre notebook.

Mettez d'abord le moniteur externe sous tension puis le notebook.

La combinaison de touches + 3 vous permet de passer du moniteur exter au écran LCD du notebook et inversement.

Vous pouvez afficher simultanément la même image du moniteur externe sur l'écran LCD du notebook.

Régler la fréquence de régénération pour votre moniteur externe

Il est important de désirer le bon réglage de la fréquence de régénération pour éviter un scintillement du moniteur.

Choisissez dans le menu Démarrer - Panneau de configuration - Apparence et thèmes - Affichage - Paramètres - Avancé - Affichage le type d’écran. Sélectionnez à créé l’onglet Adaptateur. Adaptez la fréquence de régénération puis cliquez sur Appliquer.

Le réglage d'une fréquence de régénération trop élevée est susceptible d'endommager le moniteur. Consultez la documentation fournie avec votre moniteur pour connaître la fréquence de régénération maximale.

Connecteur des périphériques USB

Vous pouvez brancher sur les ports USB des périhériques qui sont également équipés d'un port USB (p. ex. une souris, un clavier, une imprimante, un scanner ou un modem).

Les périphériques USB supportent le remplacement à chaud (hot-plug). Par conséquent, les câbles des périphériques USB peuvent être branchés et débranchés sans qu'il soit nécessaire d'éteindre l'appareil.

Avec l'USB 1. x, le débit max. est de 12 Mbits/s.

Avec l'USB 2. x, le débit peut atteindre 480 Mbits/s.

Vous trouverez d'autres informations dans la documentation fournie avec les périphériques USB.

Connectez le câble de données au périphérique.

Connectez le câble de données sur un port USB du notebook.

Pilotes

Certains périphériques USB sont automatiquement reconnus et installés par votre système d'exploitation. Les appareils plus récents doivent cependant être installés à partir du CD/DVD fourni avec l'appareil. Respectez impérativement les consignes données pendant l'installation.

Connexion des appareils audio externes

Sur le port microphone de votre notebook vous pouvez brancher un microphone externe ou des appareils audio.

Port écouteurs/spdif

Sur le port écouteurs/SPDIF de votre notebook, vous pouvez brancher des écouteurs, des haut-parleurs externes ou des appareils audio équipés d'une entrée optique numérique.

Si vous achetez un câble dans le commerce, vérifiez le point suivant :

Le port écouteurs/SPDIF de votre notebook est une "prise jack de 3,5 mm".

Pour raccorder les écouteurs ou les haut-parleurs, vous avez besoin d'une "fiche jack de 3,5 mm".

Pour raccorder des appareils audio avec sortie optique numérique, vous avez besoin d'une "fiche jack/SPDIF de 3,5 mm".

Connecteur	Port	Paramétrage des interfaces
		optique

Régler le volume

Réglez le volume souhaité avec la combinaison de touches [Fn] + [F7] ou [Fn] + [F8]. ou Choisissez dans Démarrer - Programmes - Accessoires - Multimédia l'entrée Réglage volume pour régler le volume dans Windows.

Connecter un appareil externe à s-viséo out

Vous pouvez connecter un appareil externe (p. ex. un téléviseur) sur la prise S-Video Out de votre notebook pour regarder des films d'un DVD, des photos ou des présentations, etc..

Mettez le notebook et l'appareil externe hors tension. Branchez le périphérique externe sur la prise S-Video Out de votre notebook. Mettez d'abord le périphérique externe puis le notebook sous tension.

Si vous achetez un cable dans le commerce, vérifiez le point suivant :

La prise S-Video Out de votre notebook est une "prise Hosiden à 4 broches" appelée aussi "prise Mini-DIN à 4 broches". La fiche pour ce branchement doit être une "fiche Hosiden".

Connecteur	Port	Paramétrage des interfaces
		Position	Signification
		1	Masse Y
		2	Masse C
		3	Y
		4	C

Activer le téléviseur

Choisissez dans le menu Démarrer - Panneau de configuration - Apparence et thèmes - Affichage - Paramètres - Avancé - Affichage le type d'écran. Cliquez sur Appliquer.

Connector périphériques au port firewire

Vous pouvez connecter au port FireWire des périphériques externes tels que des magnétoscopes ou des appareils audio numériques ou encore des terminaux à haut débit. Le port FireWire fonctionne à un débit de 400 Mbits par seconde.

Les périphériques FireWire supportent le remplacement à chaud (hotplug). Par conséquent, les câbles des périphériques FireWire peuvent être branchés et débranchés sans qu'il soit nécessaire d'éteindre l'appareil.

Vous trouverez d'autres informations dans la documentation fournie avec les périphériques FireWire.

Connectez le câble de données du périphérique externe au port iFireWire du notebook. Connectez le câble secteur du périphérique externe sur la prise de courant.

Démontage et montage de composants lors de la maintenance

Toute réparation de l'appareil doit être exécutée exclusivement par du personnel qualifié. Une ouverture non autorisée ou des réparations non conformes mettent un terme à la garantie et peuvent constituer un danger considérable pour l'utilisateur (choc électrique, risque d'incendie).

Après en avoir convenu avec la hotline/le help desk, vous pouvez démonter et remonter vous-même les composants décrits dans ce chapitre.

Si vous démontez et remontez des composants vous-même sans en avoir convenu avec la hotline/le help desk, la garantie de votre notebook s'éteint.

Remarques pour le montage et le démontage des cartes et des composants

• Mettez votre notebook hors tension et débranchez la fiche secteur de la prise de courant.
• Démontez l'accumulateur.
• Manipulez avec précaution les mécanismes de verrouillage de la batterie et d'autres composants. N'utilisez jamais d'objets tranchants tels, p. ex., un tournevis, une paire de ciseaux ou un couteau comme levier pour retirer des caches.

Les cartes constituées de composants à risque electrostatique (ESD = Electrostatic Sensitive Devices) sont signalées par l'étiquette ci-contre : Les cartes constituées de composants à risque électrostatique (ESD = Electrostatic Sensitive Devices) sont signalées par l'étiquette ci-contre :

Lors de la manipulation de cartes ESD, respectez les consignes suivantes :

• Vous devez vous décharger de l'électricité statique (en touchant un objet relié à la terre, par exemple) avant de manipuler les cartes.
• Les appareils et outils utilisés doivent être dépourvus de toute charge statique. Manipulez les cartes en les tenant uniquement par leurs bords. Évitez de toucher les broches ou les circuits d'une carte.

Monter et démonter un accumulateur

Pour démonter et remonter un accumulateur, lisez le chapitre "Travailler avec le notebook", section "Monter et démonter un accumulateur".

Démonter le disque dur

Mettez votre notebook hors tension et débranchez la fiche secteur de la prise de courant. Rabattez l'écran LCD jusqu'à l'enclenchement. Débranchez tous les câbles connectés au notebook. Retournez le notebook et posez-le sur une surface stable, plane et propre. Le cas échéant, posez une serviette antidérapante sur cette surface afin d’éviter de griffer le notebook. Démontez l’accumulateur (voir "Monter et démonter un accumulateur").

Otez les vis (1). Retirez le couvercle dans le sens de la flèche (2) pour le retirer du notebook.

Otez les vis (1). Retirez le disque dur à hauteur du dispositif d'extraction dans le sens de la flèche (2). Sortez le disque dur du logement pour disque dur dans le sens de la flèche (3).

Desserrez les vis (1) du support de disque dur. Retirez le disque dur (2) hors du support de disque dur.

Monter un disque dur

Le cadre pour disque dur ne possède pas de trous pour vis normaux mais des trous longitudinaux. En fonction du type de disque dur, vous devez serrer les vis à gauche ou à droite à l'intérieur du trou longitudinal.

Le cadre pour disque dur doit se fixer de chaque côté du disque dur au moyen de 2 vis.

Glissez le disque (1) dur dans le support de disque dur. Serrez les vis (2) sur le support de disque dur.

Présentez le disque dur légèrement de biais dans le logement pour disque dur dans le sens de la flèche (1). Saisissez le disque dur par la poignée d'extraction et glissez-le dans le sens de la flèche (2) pour qu'il s'enclenche. Fixez les vis (3).

Replacez le cache dans son logement en respectant le sens de la flèche (1). Fixez le cache à l'aide des vis (2). Remontez l'accumulateur (voir "Monter l'accumulateur"). Remettez le notebook correctement en place sur une surface plane. Branchez à nouveau les câbles préalablement déconnectés.

Extension mémoire

En fonction de sa configuration, votre notebook est équipé d'une mémoire vive de 256 -2 Go. S'il n'est pas équipé de modules mémoire, le notebook ne démarre pas puisqu'aucune mémoire vive fixe n'est montée.

Monter/démonter les modules d'extension mémoire

Si la hotline/le help desk vous invite à démonter et monter vous-même le module d'extension mémoire, procédez comme suit :

Respectez les instructions données dans le chapitre "Remarques importantes".

Lorsque vous montez ou démontez des modules d'extension mémoire, le notebook doit être hors tension et ne peut pas se trouver en mode Suspend.

Utilisez uniquement des extensions mémoire compatibles avec votre notebook : modules DDR2-533 SO DIMM (PC2-4200) ou DDR2-667 SO DIMM (PC2-5300) de 256 Mo, 512 Mo et 1 Go.

Lorsque vous montez ou retirez un module mémoire, ne forcez pas.

Veillez à ce qu'aucun corps étranger ne pénétre dans le logement réservé à l'extension mémoire.

Les modules mémoire sont logés dans un compartiment de service de plus grandes dimensions. Lors du montage et démontage d'un module mémoire, il vous faudra ouvrir le compartiment de service tout entier. Une fois le couvercle retiré, différents composants sont accessibles. Seul un technicien spécialisé et/ou agréé est autorisé à monter ou démonter ces composants. Respectez par conséquent impérativement les consignes suivantes :

En cours de fonctionnement, certains composants peuvent être très chauds (p. e. le radiateur du processeur). Pour des raisons de sécurité, nous vous recommandons d'attendre une heure après avoir éteint le notebook, avant de monter ou démonter les modules d'extension mémoire. Le risque de brûlure est réel !

Certains composants équipés d'éléments sensibles à l'électricité statique étant accessibles, respectez les instructions de la section "Remarques pour le montage et le démontage des cartes et des composants" du chapitre "Remarques importantes".

Mettez le notebook hors tension. Rabattez l'écran LCD sur la partie inférieure du notebook de manière à l'entendre s'encastrer. Retirez la fiche secteur de l'adaptateur d'alimentation de la prise secteur. Débranchez tous les cables connectés au notebook. Posez le notebook sur une surface plane, face inférieure vers le haut. Démontez l'accumulateur (voir "Démonter un accumulateur").

Enlever le cache

Otez les vis (1). Retirez le couvercle dans le sens de la flèche (2) pour le prisonner du notebook.

Démonter un module mémoire

Écartez précautionneusement les deux étriers (1). Le module d'extension mémoire est libre (2). Retirez le module de mémoire dans le sens de la flèche du logement (3).

Monter le module mémoire

Insérez l'extension mémoire dans son logement, contacts électriques et l'encoche (a) vers l'avant (1). Rabattez précautionneusement le module d'extension mémoire (2) jusqu'à l'entendre s'encastrer.

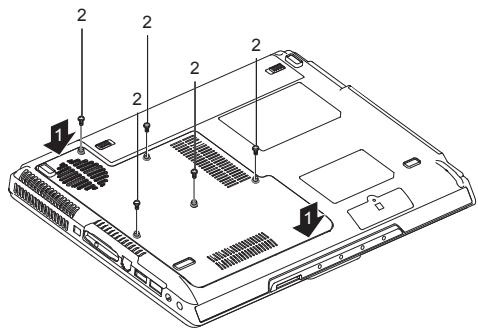

Fixer le cache

Replacez le cache dans son logement en respectant le sens de la flèche (1). Fixez le cache à l'aide des vis (2). Remontez l'accumulateur (voir "Monter l'accumulateur"). Remettez le notebook correctement en place sur une surface plane. Branchez à nouveau les câbles préalablement déconnectés.

Configuration système dans l'utilitaire setup BIOS

Dans l'Utilitaire Setup du BIOS, vous pouvez configurer les fonctions système et régler la configuration matérielle du notebook.

À la livraison, le notebook fonctionne avec les réglages standard. Vous pouvez modifier ces réglages dans les menus de l'Utilitaire Setup du BIOS. Les changements seront opérants dès que vous quitterez l'Utilitaire Setup du BIOS.

L'Utilitaire Setup du BIOS propose les menus suivants :

Main: Pour les réglages système tels que l'heure et la date

Advanced: Pour effectuer les réglages système comme les interfaces, le clavier et les disques durs

Security: Pour effectuer les réglages système comme le mot de passe

Boot: Pour définir la série d'initialisation

Info: Pour l'affichage de la configuration système (p. ex. le processeur et l'extension mémoire)

Exit: Pour enregistrer les changements et quitter l'Utilitaire Setup du BIOS

Démarrer l'utilitaire setup BIOS

Redémarrez le notebook (mettre hors/tension ou redémarrage du système d'exploitation). Au démarrage, le message suivant ou un message similaire apparaît brièvement à l'écran :

F2: Setup F12: Boot Menu

Lorsque ce message apparait à l'écran, appuyez sur la touche [F2].

Si un mot de passe est attribué : Tapez le mot de passe et appuyez sur la touche Entrée.

Si vous avez oublié le mot de passe, adressez-vous à votre administrateur système ou contactez notre service technique.

Utiliser l'utilitaire setup BIOS

Appuyez sur la touche F1 pour obtenir de l'aide sur l'utilisation de l'Utilitaire Setup du BIOS.

Vous trouverez les descriptions des différents règles dans la fenêtre droite de l'Utilitaire Setup du BIOS.

Sélectionnez au moyen des touches fléchées le menu que vous pouvez paramétrer. Appuyez sur la touche Entrée.

Le menu apparait.

Sélectionnez au moyen des touches fléchées l'option que vous pouvez modifier. Modifiez l'option avec les touches ou Appuyez sur la touche Entrée pour valider la sélection. Appuyez sur la touche Echap pour quitter le menu sélectionné. Notez les entrées modifiées (dans le manuel, par exemple).

Quitter l'utilitaire setup BIOS

Pour quitter l'Utilitaire Setup du BIOS, vous désissez le menu Exit dans la barre de menus. Vous pouvez ensuite décider des paramètres que vous voulez enregistrer. Le menu Exit offre les possibilités suivantes.

Vous devez marquer la possibilité souhaitée et l’activer à l’aide de la touche Entrée.

Enregistrer les paramètres et quitter l'utilitaire setup BIOS - exit saving changes

Pour enregistrer les paramètres actuels dans les menus et quitter l'Utilitaire SETUP du BIOS, choisissez Save Exit Saving Changes et Yes. L'appareil redémarre et les nouveaux paramètres entrent en vigueur.

Annuler les modifications et quitter l'utilitaire setup BIOS - exit discarding changes

Pour annuler les modifications, CHOISSEZ Exit Discarding Changes et Yes. Les paramètres en vigueur lorsque vous avez appelé l'Utilitaire Setup du BIOS restent en vigueur. L'Utilitaire Setup du BIOS est terminé et l'appareil redémarre.

Pour rétablir les paramètres par défaut pour tous les menus de l'Utilitaire Setup du BIOS, CHOISSEZ Load Setup Default et Yes.

Pour charger les valeurs en vigueur pour tous les menus lorsque vous avez appelé l'Utilitaire Setup du BIOS, choisissez Discard Changes et Yes. Si vous pouvez quitter l'Utilitaire Setup du BIOS avec ces paramètres, choisissez Exit Saving Changes et Yes.

Si vous pouvez enregistrer des paramètres entre-temps sans quitter l'Utilitaire Setup du BIOS, sélectionnez Save Changes et Yes.

Analyse des problèmes et conseils

Si vous débranchez ou branchez des câbles, observez les instructions données dans le manuel "Safety" (Sécurité).

En cas de problèmes, essayez de les résoudre en prenant les mesures ci-dessous. Si vous n'êtes pas en mesure de réparer la panne, procédez de la façon suivante :

Notez les opérations exécutées et l'état dans lequel se trouvait l'appareil au moment de l'apparition de l'erreur. Notez également le message d'erreur éventuellement affiché. Mettez le notebook hors tension. Prenez contact avec notre Hotline/groupe d'assistance (Help Desk).

Vous trouverez les numéros des téléphones dans la liste Help Desk. Avant d'appeler, veuillez préparer les informations ci-dessous et les tenir à portée de la main :

Le nom du modèle et le numéro de série du notebook. Le numéro de série est indiqué sur l'étiquette apposée sous le notebook. - Vos notes et les messages qui sont apparus à l'écran ainsi que des indications sur les signaux acoustiques. Toutes les modifications matérielles ou logicielles effectuées après réception du notebook. - Toutes les modifications apportées aux réglages du Setup du BIOS après réception du notebook. - Votre configuration système et tous les périphériques qui sont connectés à votre système. - Votre contrat d'achat.

Restaurer le logiciel installé

Veuillez créer des copies de sécurité de vos fichiers à intervalles réguliers. Dans l'éventualité d'une perte de données, vous pourrez restaurer le logiciel installé à l'aide des supports de données d'origine. Si vous n'avez cependant fait aucune copie de sécurité de vos propres fichiers, il ne sera plus possible de restaurer ces fichiers.

Si votre système d'exploitation ne doit pas démarrer ou si des erreurs doivent apparaître sur votre disque dur, il peut s'avérer nécessaire de réinstaller le logiciel préinstallé.

Les outils d'aide suivants sont fournis dans le contenu de la livraison de votre ordinateur :

CD/DVD "Fujitsu Siemens Product Recovery CD-ROM" CD/DVD "Drivers & Utilities" - CD de pilotes des composants spéciaux (en option) - Manuel du système d'exploitation Windows - Étiquette CoA (Certificate of Authenticity) - Ce code d'enregistrement n'est pas demandé lors de la restauration de Windows XP.

Grâce à ces outils d'aide, vous pourrez restaurer le logiciel préinstallé comme décrit ci-après.

Restaurer le système d'exploitation windows XP

Nous recommandons vivement de sauvegarder si possible toutes les données importantes avant de procéder à une réinstallation du système d'exploitation car toutes les données seront effacées du disque dur pendant la procédure de réinstallation. Vous devez réinstaller tous les programmes que vous avez installés vous-même depuis l'achat de l'ordinateur puis restaurer vos données au moyen de copies de sécurité.

Si un message d'erreur (écran bleu) s'affiche après plusieurs tentatives d'initialisation (boot), redémarrez votre ordinateur. Appuyez plusieurs fois de suite sur la touche F8 pendant la phase d'initialisation (boot) jusqu'à ce que le message Options avancées de démarrage Windows apparaisse. Sélectionnez Dernière configuration opérationnelle connue.

Si cette façon de procéder ne donne aucun résultat, réinstallez le système d'exploitation comme décrit ci-après :

1. Mettez votre ordinateur sous tension.
2. Insérez le CD/DVD "Fujitsu Siemens Product Recovery CD-ROM" fourni dans le lecteur CD/DVD et refermez le lecteur.
3. Mettez l'ordinateur hors tension, patientez quelques instants puis remettez-le sous tension.
4. Lorsque l'invite "Appuyez sur n'importe quelle touche pour démarrer" du CD-ROM... apparait à l'écran, appuyez sur n'importe quelle touche du clavier. Le programme d'installation démarre et le menu Windows Setup apparait à l'écran. L'ordinateur charge les données nécessaires depuis le lecteur CD/DVD afin de restaurer Windows XP sur votre ordinateur. La procédure peut durer quelques minutes.
5. Une fois que les fichiers correspondants ont été chargés, le menu Windows XP Setup apparaît. Appuyez sur la touche Entrée pour poursuivre!
6. La procédure de configuration est interrompue et l'écran affiche le Contrat de licence Windows XP. Vous devez d'abord accepter le contrat de licence avant de pouvoir continuer la configuration. Appuyez sur la touche [F8].
7. Appuyez dans la fenêtre suivante sur la touche Esc pour Don't Repair (pas de réparation).
8. Sélectionnez dans le menu suivant C:..., appuyez sur S et validez avec la touche Entrée.
9. Appuyez ensuite sur S puis validez avec la touche Entrée.
10. Le menu suivant propose l'option Formater la partition avec le système de fichiers NTFS. Sélectionnez cette option pour effacer le contenu de votre disque dur. Notre ordinateur analyse le disque dur avant de copier des fichiers depuis le CD/DVD pour poursuivre la procédure de restauration (Recovery). Cette opération dure quelques minutes. Pendant cette opération, l'ordinateur redémarre automatiquement. Après le redémarrage, Windows XP lance la procédure de configuration.
11. La procédure de configuration est interrompue et l'écran affiche le Contrat de licence Windows XP. Vous devez d'abord accepter le contrat de licence avant de pouvoir continuer la configuration. Cliquez sur le bouton de commande J'accept phériques nécessaires sont installés sur votre ordinateur. Cette opération dure quelques minutes. Windows XP vous explique en détail les opérations qu'il effectue.
12. La procédure de configuration est interrompue et vous êtes invité ées, cliquez sur le bouton de commande Continuer.
13. Vous êtes invité à entrer un nom pour l'ordinateur. Windows XP vous propose un nom que vous pouvez cependant modifier. Cliquez sur le bouton de commande Continuer pour continuer.

La procédure de configuration de Windows XP se poursuit et les fichiers indispensables sont installés. Cette opération dure quelques minutes. Windows XP vous explique en détail les opérations qu'il effectue. L'ordinateur redémarre automatiquement et l'installation se poursuit.

1. L'invite suivante apparait sur l'écran : La définition de l'écran est adaptée automatiquement afin d'améliorer l'affichage des éléments visuels. Cliquez sur le bouton de commande OK. Une fois l'écran réglé, Windows XP vous invite à valider la lisibilité du texte affiché. Cliquez sur le bouton de commande OK.
2. Windows XP affiche un écran d'accueil à Microsoft Windows. Cliquez dans l'angle inférieur droit de l'écran sur Continuer pour continuer.
3. Vous êtes invité à entrer le nom des personnes qui utilisent l'ordinateur. Vous pouvez indiquer jusqu'à cinq noms. Vous devez entrer au minimum un nom. Le système crée un compte d'utilisateur pour chaque utilisateur. Cliquez dans l'angle inférieur droit de l'écran sur Continuer lorsque vous avez effectué toutes les entrées.
4. Cliquez dans l'angle inférieur droit de l'écran sur Terminer. Windows XP termine l'installation.
5. Retirez le CD/DVD "Fujitsu Siemens Product Recovery CD-ROM" du lecteur CD/DVD et conservez-le en lieu sûr.
6. Suivez les instructions à la section "Restaurer les pilotes, les manuels et les logiciels spéciaux" pour installer sur l'ordinateur les pilotes de composants comme le modem.

Restaurer les pilotes

Il est possible de restaurer les pilotes sans devoir réinstaller Windows. Vous pouvez restaurer tous les utilisateurs, visionneuses et pilotes préinstallés sans risque pour le système d'exploitation Windows.

1. Insérez le CD/DVD "Drivers & Utilities" dans le lecteur de CD/DVD pendant l'exécution de Windows.
2. Cliquez sur Driver Installation (installation des pilotes) lorsque le menu s'affiche à l'écran.
3. Cliquez sur Install. Tous les pilotes des composants fournis avec l'ordinateur sont à présent réinstallés. Dès que la procédure d'installation a commencé, il n'est plus possible de l'arrêter.

Au terme de la procédure d'installation, l'ordinateur redémarre automatiquement.

Si un CD de pilotes pour composants a été fourni en option avec votre ordinateur, suivez les instructions qui s'affichent à l'écran.

Restaurer la documentation en ligne

1. Insérez le CD/DVD "Drivers & Utilities" dans le lecteur de CD/DVD pendant l'exécution de Windows.
2. Sélectionnez dans le menu l'option Documentation. Les manuels en ligne de l'ordinateur sont installés.

Restaurer des logiciels supplémentaires

1. Insérez le CD/DVD "Drivers & Utilities" dans le lecteur de CD/DVD pendant l'exécution de Windows.
2. Sélectionnez dans le menu l'option Additional Software (logiciels supplémentaires) et suivez les instructions qui s'affichent à l'écran.

L'heure ou la date du notebook ne correspondent pas

Réglez l'heure et la date dans le menu Main d'Utilitaire Setup du BIOS.

Si l'heure et la date restent incorrectes après la mise sous tension du notebook, cela signifie que la pile de secours installée dans le notebook est vide.

Prenez contact avec votre point de vente ou notre Hotline/groupe d'assistance (Help Desk), s'il vous plaît.

L'écran n'est pas sous tension

Appuyez sur une touche quelconque ou entrez le mot de passe.

Moniteur externe ou téléviseur connecté

Appuyez sur la combinaison de touches + 3 (permuter l'affichage écran).

Éblouissement par réflexion

Tournez le notebook ou modifiez l'inclinaison de l'écran LCD.

Le moniteur externe reste nombre

Si l'écran ne s'éclaire pas, les causes peuvent être les suivantes :

L'écran n'est pas sous tension

Mettez le moniteur externe sous tension.

Le moniteur est commuté sur mode veille

Appuyez sur une touche quelconque.

Luminosité réglée sur nombre

Réglez la luminosité de l'écran sur clair.

L'affichage écran s'effectue sur l'écran LCD du notebook

Appuyez sur la combinaison de touches + 3 (permuter l'affichage écran).

Le câble secteur ou le câble de données du moniteur externe ne sont pas branchés correctement

Mettez le moniteur externe et le notebook hors tension. Vérifiez si le câble secteur est raccordé correctement au moniteur externe et à la prise de courant. Vérifiez si le câble de données est correctement raccordé au notebook et au moniteur externe (pour autant qu'il existe une prise). Mettez le moniteur externe et le notebook sous tension.

L'affichage sur le moniteur externe n'apparaît pas ou défile

Un mauvais type de moniteur est sélectionné pour le moniteur externe et la mauvaise résolution d'écran est paramétrée pour le programme d'application.

Quittez le programme d'application sous Windows à l'aide de Alt + F4. Si l'erreur persiste après avoir quitté le programme, vous devez vous déplacer sur l'écran LCD du notebook avec Fn + F3. Modifiez le réglage suivant : Choisissez le moniteur correct et introduisez la résolution d'écran optimale.

• Régler la résolution de l'écran : CHOISSEZ LA RÉSOLUTION NÉCESSAIRE pour votre moniteur sous Démarrer - Panneau de configuration - Apparence et thèmes - Paramètres - Résolution d'écran.
• Choisir le moniteur : CHOISSEZ le moniteur correspondant sous Démarrer - Panneau de configuration - Apparence et thèmes - Affichage - Paramètres - Avancé - Affichage.

L'accumulateur n'est pas monté correctement

Mettez le notebook hors tension. Vérifiez si l'accumulateur est correctement monté. Mettez le notebook sous tension.

L'accumulateur est vide

Chargez l'accumulateur. Ou Montez un accumulateur charge. Ou Raccordez l'adaptateur d'alimentation au notebook.

L'adaptateur d'alimentation est mal connecté

Mettez le notebook hors tension. Vérifiez si l'adaptateur d'alimentation est correctement connecté au notebook.

Mettez le notebook sous tension.

Le notebook est en mode standby ou en mode suspend

• Quittez le mode Standby (appuyer sur une touche) ou le mode Suspend (mettre le notebook sous tension).

Programme d'application a provoqué une erreur

• Quittez le programme d'application ou redémarrez le notebook (démarrage à chaud ou mise hors puis sous tension).

L'accumulateur est vide

Chargez l'accumulateur. Ou Montez un accumulateur charge. Ou Raccordez l'adaptateur d'alimentation au notebook.

L'imprimante n'imprime pas

Vérifiez si l'imprimante est sous tension et opérationnelle (voir documentation de l'imprimante). Vérifiez si le câble de données est correctement connecté entre le notebook et l'imprimante. Vérifiez si le bon pilote d'imprimante est chargé (voir documentation de l'imprimante).

Le DVD video s'arrête

Si la lecture de certains DVD vidéo pose problème (blocage de l'image), désactiver le décodage matériel accéléré (activé par défaut, reconnaissable à la case d'options correspondante qui est cochée).

Ouvrez le tiroir du lecteur. Posez le DVD dans le tiroir du lecteur, face légendée vers le haut. Repoussez le tiroir jusqu'à l'entendre s'encastrer. Attendez que WinDVD démarre. Appuyez sur le bouton droit de la souris ou la touche de la surface tactile.

Un menu contextuel apparait.

Cliquez sur Configuration puis sur Vidéo. ▶ Cliquez sur la coche dans la case de l'option Hardware Acceleration.

La coche disparaît. Cliquez sur OK.

La fonction est à présent désactivée.

Messages d'erreur sonores

Signal répété avec quelques secondes d'intervalle

L'accumulateur est largement déchargé.

Chargez l'accumulateur.

Caractéristiques techniques

Pour connaître les caractéristiques techniques correctes de votre appareil, vous devez jeter un coup d'œil sur la plaque signalétique de l'appareil. Vous trouverez la plaque signalétique sur la face inférieure de l'appareil.

Conditions d'environnement

Classe climatique 3K2

Température

• Fonctionnement (3K2): 5^ C 35^ C Transport (2K2): -15 °C ... 60 °C

Dimensions

Largeur x hauteur x profondeur : 299 mm x 220 mm x 32 mm (face avant/l'arrière) :

Poids (en fonction de la configuration) : environ 1,8 kg

La fiche technique de ce notebook renferme d'autres caractéristiques techniques. Vous trouverez la fiche technique sur le site Internet www.fujitsu-siemens.com.

Accumulateur

Temps de chargement (hors tension) : env. 3 heures

Temps de fonctionnement env. 2 heures (suivant l'application)

L'adaptateur d'alimentation 65 w

Principal

Tension nominale : 100 V à 240 V (automatique) Fréquence nominale : 50 Hz à 60 Hz (automatique)

Secondaire

Tension nominale : 20 V Courant nominal maximum : 3,25 A

Vous pouvez à tout moment commander un adaptateur d'alimentation supplémentaire disponible en option et un câble secteur supplémentaire.

Élimination et recyclage

Vous trouvez des informations à ce sujet sur le CD/DVD "Drivers & Utilities" fourni.

Vous trouvez les déclarations de conformité (Declarations of Conformity) pour cet AMILO sur Internet à l'adresse www.fujitsu-siemens.com.

Par la présente Fujitsu Siemens Computers déclare que l'AMILO est conforme aux exigences essentielles et aux autres dispositions pertinentes de la directive 1999/5/CE.

Technologie protégée par copyright

Ce produit renferme une technologie protégée par un copyright et par des droits de procédure inhérents à certains brevets américains et à d'autres droits de propriété intellectuelle détenus par Macrovision Corporation et d'autres détenteurs de brevets. L'application de cette technologie protégée par copyright doit faire l'objet d'une autorisation par Macrovision Corporation ; elle est exclusivement réservée à un usage privé et à d'autres usages limités pour autant que Macrovision Corporation n'autorise expressément une autre utilisation. La rétro-ingénierie ou le désassemblage sont interdits.

Marquage ce pour appareils sans composants radio

Tel qu'il est livré, cet appareil est conforme aux directives CE 89/336/CEE "Compatibilité électromagnétique" et 73/23/CEE "Basse tension".

Marquage ce pour appareils avec composants radio

Tel qu'il est livré, cet appareil satisfait aux exigences de la directive 1999/5/CE du Parlement européen et du Conseil du 9 mars 1999 sur les équipements radio et les dispositifs de télécommunication ainsi qu'à la reconnaissance réciproque de conformité.

Cet appareil peut être utilisé dans les pays suivants :

Belgique Danemark Allemagne Estonie

Finlande France Grèce Grande-Bretagne

Irlande Islande Italie Lettonie

Liechtenstein Lituanie Luxembourg Malte

Hollande Norvège Autriche Pologne

Portugal Suède Suisse

Slovénie Espagne République Hongrie

Tchêque

Chypre

Vous trouvez des informations actualisées sur d’éventuelles restrictions de fonctionnement en vous adressant aux autorités compétentes du pays en question. Si votre pays n'est pas repris dans l'énumération ci-dessus, demandez aux autorités de régulation compétentes si l'utilisation de ce produit est autorisée dans votre pays.

Vous trouvez la déclaration de conformité (Declarations of Conformity) pour cet appareil au format PDF dans le manuel "Wireless LAN" du CD "User Documentation" ou sur Internet sous http://manuals.fujitsu-siemens.com.

Accumulateur 3,24

auto-décharge 25

capacité 25

capacité disponible 27

chargement 24

charger 24, 73

durée de vie 24

entretien 24

monter 26

Remarques importantes 26

retirer 26

stocker 25

surveiller l'état de charge 25

Adaptateur d'alimentation

brancher 10

poser 10

Alt+Tab 20

Analyse des problèmes 67

Appareils à haut débit, brancher 53

Appareils audio numériques, connecter 53

BIOS, voir Utilitaire Setup du BIOS

Bloc numérique virtuel 18

Blocage de l'image, Vidéo DVD 72

Bluetooth 41

Bouton de réglage de volume 3

Bref aperçu, fonctions de sécurité 43

Capacité de charge, accumulateur 25

Caps Lock 17

voyant 15

Capteur de lumière 3

activer 20

désactiver 20

Caractéristiques techniques 75

accumulateur 75

adaptateur d'alimentation 90 W 75

Carte 55

Carte Express Card 28

insérer 28

retirer 29

Carte Memory Card

insérer 31

manipulator 31

Memory Stick Pro 31

MultiMediaCard 31

retirer 32

Secure Digital 31

Cartes constituées d'éléments à risque

Électrostatique 55

CD/DVD

aperçu 33

extraction d'urgence 37

extraction d'urgence 37

FonctionAutoPlay 38

insérer 36

retirer 36

retirer manuellement 37

utiliser 35

CD-R 33

CD-Rom 33

CD-RW 33

Charger la pile de secours 70

Choix d'un emplacement 10

Clavier 16

nettoyer 7

Codes régionaux 38

Compteur de charge de l'accumulateur 25

Configuration système, Utilitaire Setup du BIOS 65

Connector

appareils vidéo 53

Magnétoscopes numériques 53

Conseils 67

Consignes de sécurité 5

Couvercle

fixer 63

retirer 61

Ctrl+Alt+Suppr 20

Date

inexacte 70

Démarrage à chaud 20

Déplacement du curseur 17

Déplacements avec le notebook 6

Description des signes 2

Disque dur 3, 32

demonter 56

démonter/montter 56

monter 58

Double couche (DL), lecteur DVD multiformat 35

Durée de vie, accumulateur 24

DVD 33 codes régionaux 38

DVD+R 33

DVD+R DL 34

DVD+RLF 34

DVD+RW 33

DVD-R 33

DVD-ROM 33

DVD-RW 33

DVD-Video 33

Économie d'énergie 6

Écouteurs, connecter 52

Ecran

Fréquence de rafraîchissement 51

image rouge 71

n'apparaît pas 71

ne s'éclaire pas 70

Ecran LCD

Affichage difficilement lisible 70

augmenter la luminosité 19

Diminuer la luminosité 19

Éblouissement par réflexion 70

nettoyer 7

réglages 24

régler la police 24

remarkues 23

reste du mois : 70

sombre 70

synchroniser le voyant 24

Éléments de commande notebook 3

Consommation d'énergie 27

économie d'énergie 6

Fonctions d'économie d'énergie 6, 27

Enter 17

ESD 55

Ethernet LAN 40

Extension mémoire - Démonter 62

insérer 62

Fn+F1 18

Fn+F3 19

Fn+F4 19

Fn+F5 19

Fn+F7 19

Fn+F8 19

Fonction AutoPlay 38

Fonctions de sécurité 43, bref aperçu 43

Haut-parleurs

connector 52

désactiver 19

internes 3

Mettre sous tension 19

Heure

d'été/d'hiver 70

inexacte 70

Icône accumulateur, voir Voyant accumulateur

Imprimante n'imprime pas 72

Interrupteur Marche/Arrêt notebook 3

surface tactile 3

Kensington Lock 3

utiliser 44

Kensington MicroSaver 44

Lecteur combiné 34

FonctionAutoPlay 38

Lecteur combiné CDRW/DVD 34

Lecteur de CD/DVD 3, 33

FonctionAutoPlay 38

Lecteur de DVD multi-format, compatible double couche 35

Lecteur de DVD+RW 34

FonctionAutoPlay 38

Lecteur double composé DVD±RW 34 fonction AutoPlay 38

Lecteur DVD+R LF 35

Line In 3

Logement

carte ExpressCard 3,28

carte Memory Card 3, 31

Luminosité de l'écran

augmenter 19

diminuer 19

Maintenance 55

Marquage CE 78

Matériel, configurer 65

Memory Stick Pro 31

Message d'erreur sonore 73

Microphone

connector 52

interne 3

Mode d'exploitation silencieux, touche Easy

Launch 21

Mode Suspend

activer 18,72

Modem, connecter 39

Modifier la taille de la police 24

Module d'extension mémoire 60

Consignes importantes 60

demonter 62

Module mémoire, monter 62

Moniteur

connecteur 51, 53

synchroniser le voyant 24

Mot de passer

changer 45

définir 45

supprimer 46

Mot de passe administrateur

attribuer 45

changer 45

supprimer 46

Mot de passe utilisateur

attribuer 45

modifier 45

supprimer 46

Multimédia Player

arrête 19

avance rapide 19

Démarrer/marquer une pause 19

remboinage 19

Multimédia, touche Easy Launch 21

MultiMediaCard 31

Nettoyer 7

Notebook

Avant le voyage 6

interrupteur Marche/Arrêt 3

Mise en place 10

Mise hors tension 14

Mise sous tension 13

ne démarre pas 71

ne fonctionne plus 72

nettoyer 7

Première mise en service 9

rendre opérationnel 10

Notebook cont.

Transporter 6,7

utiliser 13

Panne, signal d'erreur 73

Pavé numérique 16

Pavé numérique, voir bloc numérique virtuel

Peripériques

connector 49

déconnecter 49

raccorder 49

Permuter l'affichage écran 19

Port

écouteurs 3

FireWire 3,53

LAN 3

microphone 3

modem 3

SPDIF 3

USB 3,51

Port moniteur, voir Prise DVI-I voir Prise

DVI-I

Ports audio 52

Ports, notebook 3

Première mise en service 9

Prise

DVI-I 3,51

S-Video Out 3,53

par un mot de passe 44

Quitter le mode Standby 72

Remarques 5

accumulateur 26

carte 55

Constructeur 77

économie d'énergie 6

écran LCD 23

Élimination / recyclage 77

importantes 5

nettoyage 7

sécurities 5

transport 6

Résoudre, voir Analyse des problèmes

Résoudre, panne 67

Restaurer la documentation en ligne 69 logiciels supplémentaires 70 pilotes 69 système d'exploitation 68

Retour chariot 17

Saut de ligne 17

Saut de tabulation négatif -20

Secure Digital 31

Shift 17

Shift+Tab 20

Signal sonore, message d'erreur 73

Sortie vidéo, voir Prise S-Video Out

Supports optiques, utilisation 35

Déplacer le curseur 22

Exécuter une commande 22

interrupteur Marche/Arrêt 3

nettoyer 7

Sélectionner un objet 22

Tirer un objet 22

touches 22

Suspend

activer 18,72

Symboles 2

Synchronisation, affiche à l'écran 24

Système

configurer 65

protégé par un mot de passe 46

Système d'exploitation

Activer la protection système 47

Désactiver la protection système 47

protégé par un mot de passe 47

restaurer 68

Technologie protégée par copyright 77

Téléviseur, raccorder 53

Touche 16

démarrage 17

entree 17

Fn 17

majuscules 17

Menu 17

Pause 17

retour arrière 16

tabulation 16

Touches

Combinaison de touches 18

Easy Launch 3,21

fléchées 17

numériques 16

surface tactile 3

Transport 6, 7

Dommages dus au transport 9

Type de contenu, CD/DVD 38

Utilisation, notebook 13

Utilitaire Setup du BIOS

démarrer 65

paramétrage 65

protégé par mot de passe 45

quitter 66

régler l'autorisation d'accès 46

utiliser 66

Verrouillage de l'accumulateur 3

Verrouillage majuscules, touche 17

Video DVD

blocage de l'image 72

codes régionaux 38

Vierge 35

CD 35

DVD 35

Volume

augmenter 19

diminuer 19

regler 52

Voyage, notebook 6

Voyant

accumulateur 15

Caps Lock 15

lecteur 15

marche 15

Num Lock 15

Wireless LAN 15

Voyants d'état 14

Vue, notebook 3

Wireless LAN 41

activer 19

désactiver 19

interrupteur Marche/Arrêt 3
