PILOTEcopic - Chauffage électrique HEATZY - Notice d'utilisation et mode d'emploi gratuit

Type de chauffage	Électrique
Contrôle à distance	Oui
Technologie	Connectée
Mode de régulation	Thermostat intelligent
Installation	Murale ou portable
Puissance	Non précisé
Alimentation	Électrique
Matériau	Non précisé
Dimensions	Non précisé
Poids	Non précisé
Fonctionnalités supplémentaires	Programmation horaire, gestion via application mobile
Sécurité	Protection contre la surchauffe
Garantie	Non précisé
Couleur	Non précisé
Compatibilité domotique	Oui

FOIRE AUX QUESTIONS - PILOTEcopic HEATZY

Comment installer le HEATZY PILOTEcopic ?

Pour installer le HEATZY PILOTEcopic, suivez le guide d'installation fourni dans l'emballage. Assurez-vous de couper l'alimentation électrique avant de commencer l'installation.

Pourquoi mon HEATZY PILOTEcopic ne s'allume-t-il pas ?

Vérifiez que l'appareil est correctement alimenté et que le disjoncteur n'a pas sauté. Si le problème persiste, essayez de le réinitialiser en débranchant puis rebranchant l'appareil.

Comment connecter mon HEATZY PILOTEcopic à mon réseau Wi-Fi ?

Ouvrez l'application HEATZY sur votre smartphone, allez dans les paramètres de connexion et suivez les instructions pour connecter votre appareil au réseau Wi-Fi.

Puis-je contrôler le HEATZY PILOTEcopic à distance ?

Oui, vous pouvez contrôler le HEATZY PILOTEcopic à distance via l'application HEATZY sur votre smartphone, tant que l'appareil est connecté à Internet.

Que faire si mon HEATZY PILOTEcopic ne se connecte pas à Wi-Fi ?

Assurez-vous que votre réseau Wi-Fi fonctionne correctement et que le mot de passe est correct. Essayez également de rapprocher l'appareil du routeur.

Comment régler la température sur le HEATZY PILOTEcopic ?

Vous pouvez régler la température via l'application HEATZY ou directement sur l'appareil en utilisant les boutons de contrôle.

Le HEATZY PILOTEcopic peut-il être utilisé avec un thermostat existant ?

Oui, le HEATZY PILOTEcopic peut être intégré à un système de thermostat existant, mais il est recommandé de consulter un professionnel pour une installation adéquate.

Que faire si l'application HEATZY ne se synchronise pas avec mon appareil ?

Assurez-vous que votre smartphone est connecté au même réseau Wi-Fi que le HEATZY PILOTEcopic. Vérifiez également les mises à jour de l'application et redémarrez votre téléphone si nécessaire.

Y a-t-il une garantie pour le HEATZY PILOTEcopic ?

Oui, le HEATZY PILOTEcopic est couvert par une garantie de 2 ans. Conservez votre preuve d'achat pour toute réclamation.

Comment nettoyer mon HEATZY PILOTEcopic ?

Éteignez l'appareil et débranchez-le avant de le nettoyer. Utilisez un chiffon doux et sec pour essuyer la surface. Évitez d'utiliser des produits chimiques agressifs.

MODE D'EMPLOI PILOTEcopic HEATZY

Contrôlez votre chauffage électrique à distance.

Félicitations!

Bienvenue dans la famille HEATZY, vous allez maintenant pouvoir contrôler votre chauffage depuis n'importe où, via votre smartphone, et économiser sur votre facture électrique. Ce guide vous permettra d'apprendre à installer, à configurer et à utiliser votre boîtier HEATZY.

01 Installation p.04 02 Configuration p.10 03 Utilisation p.16 04 Résolution des problèmes p.28 05 Caractéristiques p.33 06 Réglementaire p.35

Installation

Suivez ce guide et découvrirez l'installation de heatzy, étape par étape, en vidéo sur notre chaîne youtube : uqr.to/heatzy-video

Préparation

Coupez l'alimentation générale. Vous allez manipuler des câbles haute tension. Protégez-vous ainsi que le boîtier en coupant le courant avant de commencer.

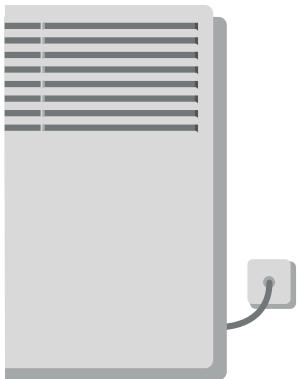

Commencez par localiser le câble électrique du radiateur électrique que vous souhaitez contrôler, suivez ce câble jusqu'à la prise encastrée murale (plaque visée au mur). Cette plaque est souvent située derrière le radiateur.

Installation

Dévissez la prise encastrable murale, puis repérez le domino électrique où le câble de votre radiateur est branché. Ensuite, étudiez l'installation électrique de votre domino, seuls les câbles côté radiateur seront manipulés.

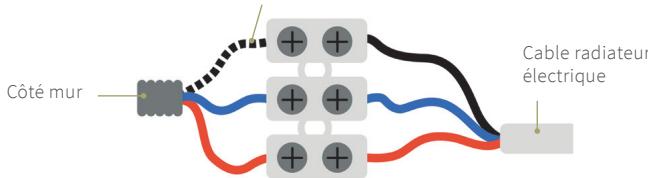

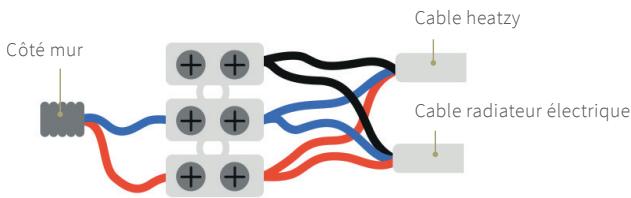

Code couleurs des câbles :

Phase (rouge ou marron) Neutre (bleu ou gris) Fil pilote (noir) ATTENTION, si votre radiateur est branché à une centrale Fil Pilote, veillez à débrancher le câble Fil Pilote noir côté mur.

Dévissez les cosses du domino électrique côté radiateur, puis insérez les câbles heatzy dans les mêmes emplacements que ceux de votre radiateur électrique, veillez à respecter les codes couleurs des câbles.

Prenez quelques instants pour vérifier l'installation électrique.

Chacune des trois cosses du domino (côté radiateur) doit recevoir deux câbles (radiateur électrique + heatzy).

Veuillez noter que la présence d'un domino n'est pas systématique, un autre moyen de connexion peut être utilisé tel que des bornes de connexions rapides, etc. Dans ce cas, la logique reste la même, il faut veiller à ce que les cables phase, neutre et fil pilote de heatzy soit insérés dans les mêmes emplacements que ceux du radiateur électrique pour créer la connexion.

Vérification

Avant de procéder à l'appairage du boîtier heatzy à l'internet, vérifions que le boîtier communique bien avec le radiateur.

1. Remettez le courant.
2. Activez le mode fil pilote sur le thermostat du radiateur électrique (voir page 16).
3. Montez la température sur votre thermostat au maximum, votre radiateur se mettra à chauffer.
4. Appuyez sur le bouton de contrôle du boîtier heatzy. À chaque pression, votre radiateur changera d'allure de chauffe. Lorsque le témoin de l'allure de chauffe/Mode du boîtier heatzy est éteint, votre radiateur s'éteindra également.

Témoin d'activité

Bouton de contrôle Témoin de l'allure de chauffe/Mode.

À la fin du processus, si le radiateur s'est bien éteint, ILA confirme que le boîtier communique bien avec le radiateur.

Attention, veillez à éteindre de nouveau l'alimentation générale pour la suite des étapes.

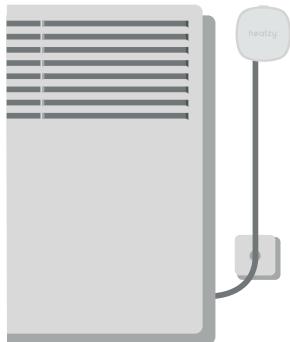

Finalisation

Vous pouvez maintenant accrocher le boîtier heatzy sur votre mur à votre convenance. Vous trouverez dans la boîte, deux vis de fixation murale ainsi qu'une bande adhésive double face. Une fois le boîtier installé, vous pouvez remettre le courant électrique sur votre disjoncteur. Heatzy est maintenant prêt pour être configuré.

Scannez oucherche sur le store de votre smartphone pour télécharger l'application heatzy ("heatzy"), puis ouvrez la.

Préparation

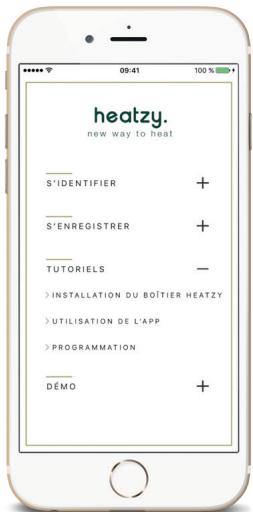

Familiarisez-vous avec l'application grâce aux tutoriels et à la démo avec des produits factices sans effet sur le produit.

Vous pouvez suivre les tutoriels et la démo que vous trouverez directement sur la page d'accueil de l'application.

Avant de commencer, veillez à connecter votre smartphone au réseau Wi-Fi de votre domicile (par le biais duquel le boîtier communiquera) et d'avoir le mot de passe Wi-Fi à votre disposition.

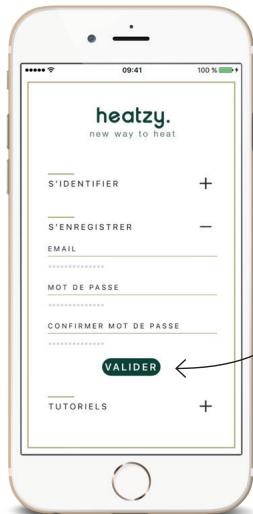

Ensuite, enregistrez-vous pour créer un compte pour votre domicile.

Cliquez sur Valider pour confirmer la création du compte.

Ce compte pourra être utilisé par tous les membres de votre famille qui pourront s'y connecter pour contrôler heatzy via leurs smartphones.

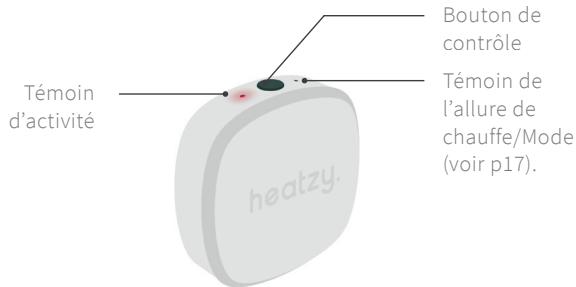

Présentation du boîtier

Indique l'état du produit (clignotant rouge : non configuré / clignotant bleu : en cours de configuration / bleu fixe : configuré).

Témoin de l'allure de chauffe

Indique l'allure de chauffe de vos produits qui se décline en 4 modes de fonctionnement (voir p17).

Bouton de contrôle

Permet de changer l'allure de chauffe. S'utilise également pendant la configuration.

Ajouter un produit

Après vous être identifié ou enregistré sur l'application, venez ajouter un produit en cliquant sur + en haut à droite de votre écran. Veillez à placer votre smartphone à moins de 15 cm du boîtier.

Rentrez le mot de passe de votre Wifi (sans valider).

Appuyez 3 secondes sur le bouton du boîtier.

Appuyez sur valider.

Attendez quelques instants (jusqu'à une minute) que la configuration se termine.

Prêt à être configuré Témoin d'activité clignotant bleu (pendant 1 min)

Boîtier configuré. Témoin d'activité bleu fixe.

Heatzy apparaîtra automatiquement sur la page produits après quelques minutes.

Si la configuration n'est pas réussie, recommencez l'opération.

Renommer le produit

Lorsque le produit est bien ajouté, il apparait sur la page produit avec son nom d'usine. Vous pouvez renomer ce produit pour mieux le reconnaître.

Double cliquez sur le produit que vous pouvez renomer pour changer son nom, puis appuyez sur valider pour confirmer.

Selon la vitesse de votre connexion, la transmission des informations peut prendre quelques instants. Veuillez attendre jusqu'à ce que l'information soit passée sans répéter l'opération (changement de modes, de nom de produit, création de zone, supprimer ou déplacer un produit).

Prog/AUTO

Pour fonctionner, heatzy a besoin d'utiliser le fil pilote. Il vous faut donc veiller à activer le mode fil pilote sur le thermostat du radiateur électrique. Le mode fil pilote est souvent représenté par le dessin d'une horloge, d'une maison, du mot “PROG.” ou du mot “AUTO” (référez-vous au manuel d'utilisation de votre radiateur).

Le fonctionnement s'articule autour de deux notions :

Allure de chauffe

Avec heatzy, vous pouvez choisir l'allure de chauffe de vos produits qui se décline en 4 modes de fonctionnement.

Ce mode mettra votre radiateur en veille. Utilisez ce mode lors de vacances prolongées ou lorsque vous n'utilisez pas votre chauffage, en été par exemple.

Mode confort

Ce mode s'utilise lorsque vous utilisez la pièce. Le radiateur chauffera en respectant la température de consigne (la température que vous avez sélectionnée sur votre radiateur).

Mode eco

Le mode Eco permet d'économiser votre consommation électrique. Il descendra la température de 3,5°C en dessous de la température de consigne. Utilisez ce mode si vous n'utilisez

pas la pièce. Lorsque vous l'utilisez, réactivez le mode Confort. Cela permet à votre radiateur de n'avoir à consommer de l'énergie que pour 3,5°C supplémentaire au lieu de repartir de zéro, opération très énergivore.

Pour chaque degré de moins, c'est 7% de la facture d'énergie que l'on peut économiser!

Mode hors-gel

Si vous vivez dans une région où des températures négatives engendrent un risque de gel des canalisations, vous pouvez activer ce mode qui assure une température stable à 7°C. Ce mode est également intéressant à utiliser lors de longues vacances en hiver.

Le contrôle de produits

Chaque produit est représenté par une ligne dans l'application.

Salon

off

Vous pouvez également créer des zones de chauffe en regroupant plusieurs produits. Cette fonction vous permet de contrôler un ensemble de produits spécifique. Par exemple, l'ensemble des radiateurs électriques des chambrirs à coucher.

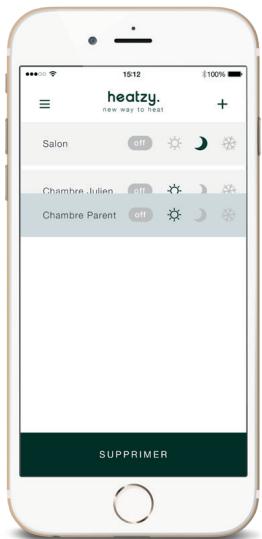

Comment créer une zone ?

Une zone permet de contrôler l'ensemble des produits à l'intérieur de celle-ci. En pressant la zone, cela permet de montrer ses produits pour avoir une meilleure visibilité de l'écran.

Créez une zone en pressant 2 secondes un produit et placez-le sur un autre produit pour créer une zone.

Pour sortir un produit de sa zone, appuyez puis glissez le produit en le sortant par le haut.

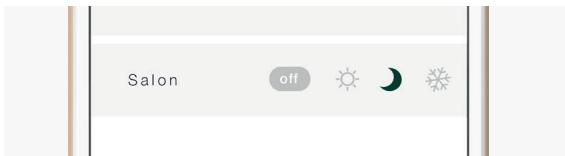

Comment changer l'allure de chauffe/modèle d'un produit ou d'une zone?

Les modes de fonctionnement peuvent être changés de deux façons :

1. Sur l'application, en appuyant sur les icônes correspondantes.

Zoom sur les modes de l'application Heatzy.

Sur cet exemple, le mode Eco est activé dans le salon.

Quelques secondes sont nécessaires pour l'activation d'un mode (dépend de votre vitesse de connexion Wi-Fi/4G/3G). Selon la vitesse de votre connexion, la transmission des informations peut prendre quelques instants. Veuillez attendre jusqu'à ce que l'information soit passée sans répéter l'opération (changement de modes, de nom de produit, création de zone, supprimer ou déplacer un produit).

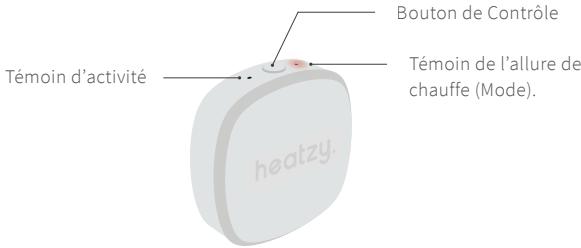

1. Directement sur le boîtier, en appuyant sur le bouton de contrôle pour naviguer entre les modes.

Témoin d'allure de chauffage du boîtier :

Mode OFF Témoin éteint Mode Confort Témoin rouge fixe Mode Eco Témoin clignotant rouge (1s) Mode Hors-gel Témoin clignotant rouge (2s)

Validation des ordres envoyés.

Si sur la ligne d'un produit s'affiche une bande rouge ou que la ligne du produit apparait en opaque, cela signifie qu'il y a une erreur dans la communication.

Pour valider que les ordres ont bien été envoyés, pensez à rafraîchir votre page produits de façon régulière.

Voir chapitre 4, résolution des problèmes pour plus de détails.

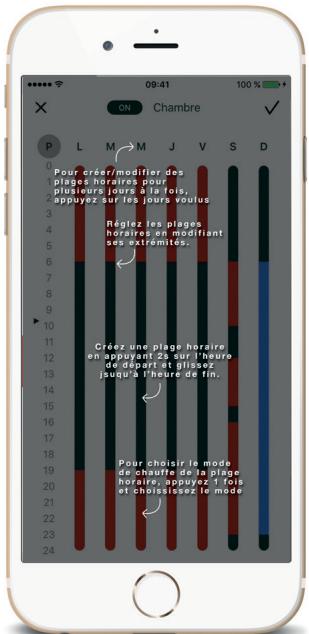

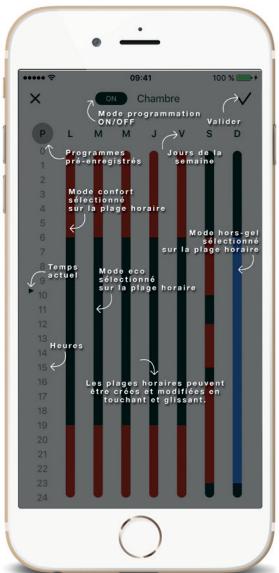

Utilisation du mode programmation

Le mode programmation permet de créer des plages horaires de chauffe hebdomadaire, Confort, ECO et Hors-Gel.

1. Pour ouvrir le mode programmation, glisser la ligne du produit souhaité vers la gauche.

1. Une fois les plages horaires créées, il n'y a plus besoin d'utiliser l'application. Les modes se changeront automatiquement.

i programmes prê-enregistrés. Chaque programme peut être modifié à souhait.

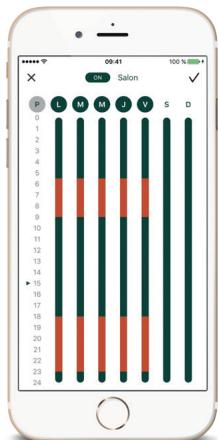

Une journée avec heatzy.

Une journée de semaine au travail.

Focus sur la zone pièce de vie, composée de deux produits : Salon & Salle à manger. Utilisation type d'une journée de semaine.

06h / Je me réveille, pour le petit déjeuner, j'active le mode Confort. - 09h / Je pars travailler, je règle mes pièces de vie en mode Eco pour économiser de l'énergie. 18h / En sortant du travail, j'active le mode Confort pour que ma maison soit à bonne température à mon retour. - 23h / Je vais me coucher, je quitte mes pièces de vie, je les mets donc en mode Eco.

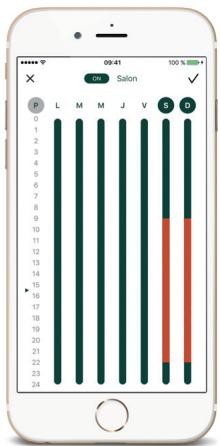

Une journée avec heatzy.

Un dimanche à la maison.

Focus sur les chambres. Utilisation type d'une journée en week-end, à la maison.

• 09h / Je viens de me réveiller. Je mets les chambres en mode ECO.
• 22h / Nous n'allons pas tarder à aller nous coucher, j'active le mode confort sur la zone, chambre pour avoir une température optimale pendant cette nuit de saison hivernale.

Même lorsque la programmation est activée, vous pouvez changer de mode sur la ligne produit pour forcer ce mode jusqu'au départ de la prochaine plage horaire.

Une journée avec heatzy.

Un départ en vacances.

Focus sur l'ensemble des radiateurs de la maison. Utilisation type d'un départ en vacances.

• 06h / Je viens de me réveiller, je mets mes pièces de vie en mode Confort, pour le petit déjeuner de la famille.
• 10h / Tout le monde est prêt à partir, j'active le mode Hors-Gel sur mes deux zones pour empêcher les canalisations de la maison de geler pendant cette période hivernale.

Sur la route du retour des vacances, je mets mes chambres en mode Eco et mes pièces de vie en mode Confort pour profiter d'une maison chauffée pour notre retour.

Résolution des problemes

Selon la vitesse de votre connexion, la transmission des informations peut prendre quelques instants. Veuillez attendre jusqu'à ce que l'information soit passée sans répéter l'opération (changement de modes, de nom de produit, création de zone, supprimer ou déplacer un produit).

Identification des problèmes.

Si vous application affiche un message d'erreur ou qu'une bande rouge s'affiche sur la ligne de votre produit ou que votre produit apparait en opaque, tentez de glisser l'écran du haut vers le bas, de vous déconnecter/reconnecter à votre compte, de quitter/relancer l'application. Si ces actions ne résolvent pas le problème, suivez les indications ci-après.

Je n'arrive pas à enregistrer / identifier un compte

Lors de l'enregistrement d'un compte (onglet "S'enregistrer"), un message d'erreur "Veuillez remplir tous les champs" apparait.

• Vérifiez que les informations rentrées soient correctes (même mot de passe).
• Vérifiez les e-mails reçus, également dans votre boîte SPAM.

Si un e-mail avec le sujet "Bienvenue dans la famille Heatzy" a été reçu, vous n'avez plus qu'à vous identifier (onglet "S'identifier") sur l'application avec l'adresse e-mail et le mot de passe.

Si rarement e-mail n'est reçu, contactez nous sur [e-mail]

Pas d'accès à internet.

Vérifiez que votre routeur est bien connecté à internet. Pour tester votre connexion, utilisez un périphérique web connecté à votre routeur par Wi-Fi et ouvrez une page internet. Si celle-ci ne s'ouvre pas, cela signifie que votre routeur n'est pas connecté à internet. Heatzy a besoin d'une connexion internet pour fonctionner.

Contactez votre fournisseur internet pour résoudre ce problème. Lorsque la connexion est rétablie, rafraîchissez l'application en tirant l'écran vers le bas.

Mauvaise réception WIFI

Si votre boitier heatzy est allumé électriquement (lumières allumées) mais que vous n'arrivez pas à le connecter à votre application, vérifiez que le signal Wifi est suffisamment puissant dans votre domicile. Un mur épais entre le routeur et heatzy peut obstruer le signal. Essayez de rapprocher votre routeur de heatzy ou ajouter un répéteur Wifi dans votre domicile pour améliorer le signal.

Votre mot de passe wifi est erroné ou a changé.

Si le mot de passe de votre routeur est changé, vous devez re-configurer votre boîtier heatzy pour lui communiquer cette nouvelle information. Supprimez le produit sur votre application puis ajoutez-le de nouveau. (Voir chapitre Connexion).

Problème électrique

Heatzy doit être connecté au réseau électrique (voir page 4). Si aucun témoin n'est allumé sur votre boîtier après l'avoir branché, vérifiez votre installation en portant une attention particulière à la couleur des câbles et à leur positionnement. Contactez un Electricien si vous pensez avoir bien installé votre boîtier.

Votre point d'accès wifi bloque la connexion avec heatzy

Votre routeur Wifi peut limiter l'accès à internet pour une liste d'appareils. Vous devez accéder à l'interface de votre routeur pour vérifier cela.

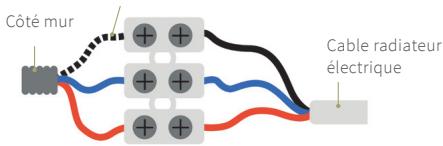

Votre boîtier ne reçoit pas les ordres.

Si votre boîtier ne reçoit pas l'ordre que vous avez envoyé à partir de l'application, il se peut que le fabricant de votre radiateur électrique ou l'électricien de votre domicile n'ait pas respecté le code couleur des câbles électriques. Dans ce cas, inversez les câbles phase et neutre du boîtier Heatzy comme indiqué sur le schéma ci-dessous.

Attention, Si votre radiateur est branché à une centrale Fil Pilote, veillez à le débrancher.

PROG AUTO

Pour fonctionner, heatzy a besoin d'utiliser le fil pilote. Il vous faut donc veiller à activer le mode fil pilote sur le thermostat du radiateur électrique. Le mode fil pilote est souvent représenté par le dessin d'une horloge, d'une maison, du mot “PROG.” ou du mot “AUTO” (référez-vous au manuel d'utilisation de votre radiateur).

Si vous n'avez identifié aucun des problèmes précédents, consultez l'onglet "Wiki" sur heatzy. com ou contactez le service après-vente heatzy sur contact@heatzy. com.

Dimensions et poids (un module)

Dimensions: 7,8 × 7,8 × 2 cm

Poids : 110g

• Application disponible gratuitement sur l'App Store Compatible iPhone avec iOS 8.0 ou supérieur.
• Application disponible gratuitement sur Google Play. À partir de Android 4.0.

Characteristiques sans-fil

Compatible avec le Wi-Fi 802.11 b/g/n (2.4GHz).

Compatibilité

Compatible avec tous les radiateurs électriques classe 2 équipés de la technologie Fil Pilote.

Déclaration de conformité UE

Heatzy déclare que l'appareil est conforme aux exigences essentielles et aux autres dispositions pertinentes de la Directive 2014/53/UE.

Le Certificat UE est consultable sur www.heatzy.com; onglet "certificates"

Avertissements

• Un moyen de déconnexion du réseau d'alimentation ayant une distance d'ouverture des contacts de tous les pôles doit être prévu dans la canalisation fixe conformément aux règles d'installation. Prévoir un dispositif différentiel à haute sensibilité (30mA) pour protéger les personnes et les appareils de chauffage.
• Le boîtier Heatzy est à usage intérieur uniquement.
• L'appareil doit être installé selon les normes en vigueur.
• Ne pas essayer de réparer cet appareil vous-mêmes, un service après-vente est à votre disposition.
• Tout changement ou toute modification non approuvée expressément dans ce manuel peut annuler votre droit relatif au fonctionnement et/ou au service de garantie de cet appareil.
• La solution heatzy (boîtier + application smartphone) n'est pas faite pour être utilisée par des personnes non compétentes (y compris les enfants), sauf si ces personnes sont surveillées ou supervisees par une personne responsable de leur sécurité.
• Les enfants doivent être surveillés afin d'assurer qu'ils ne jouent pas avec l'appareil.

Veuillez respecter votre environnement

Directive DEEE 2012/19/CE

Directive relative aux déchets d'équipements électriques et électroniques.

• À la fin du cycle de vie du produit, éliminer l'emballage et le produit par le biais d'un centre de recyclage.
• Ne pas jeter l'appareil avec les déchets ménagers.
• Ne pas brûler le produit.

Scannez pour télécharger l'application sur votre smartphone.

Découvrez heatzy en vidéo

Copyright Heatzy © 2017 tous droits réservés. Reproduction et distribution interdites sans l'accord autorisé de Heatzy.
