Marque	THORENS
Modèle	TD 170-1 ROUGE
Type de produit	Platine vinyle
Pays de fabrication	Allemagne
Entraînement	Par courroie
Moteur	Courant continu, contrôlé électroniquement
Tension d'alimentation	100 - 240 V (AC)
Fréquence	50 / 60 Hz
Consommation	1,5 W
Vitesses de rotation	33 1/3, 45, 78 tours/min
Pleurage et scintillement	± 0,12 %
Plateau	Ø 304 mm
Rapport signal/bruit (DIN 45 500)	46 dB (signal/tension extérieure de ronflement), 68 dB (signal/tension perturbatrice de ronflement)
Bras de lecture	Longueur 211 mm, angle de coude 26°, excédent 19,5 mm, angle tangentiel 0,15° / cm Rad.
Cellule de lecture	Ortofon OMB 10
Aiguille (33/45 tours)	Diamant elliptique 1018 x 8 μm
Aiguille (78 tours)	Diamant sphérique 7865 μm
Poids de pression conseillé	15 mN
Fréquence de transmission	10 Hz - 22 000 Hz
Facteur de transmission	4 mV / 5 cm⁻¹ / 1 kHz
Capacité de lecture (315 Hz)	80 μm
Poids de la cellule	2,5 g
Capacité totale (bras et câbles)	env. 160 pF
Dimensions (L x H x P)	440 x 119 x 360 mm
Fonctions	Départ automatique et manuel, soulèvement du bras, anti-skating réglable, sélection de diamètre de disque (17/30 cm)
Accessoires inclus	Câble RCA stéréo, câble de masse, transformateur d'alimentation, couvercle, charnières, contrepoids, cellule Ortofon OMB 10
Entretien	Remplacement de l'aiguille après environ 500 heures de lecture
Sécurité	Ne pas exposer à l'humidité ou à la pluie ; conforme aux normes IEC 65 et CE
Garantie	Légale ; couvre mécanisme d'entraînement, moteur et bloc secteur. Bras et cellule garantis par leurs fabricants.

FOIRE AUX QUESTIONS - TD 170-1 ROUGE THORENS

Comment installer la platine THORENS TD 170-1 ROUGE ?

Sortez l'appareil et les accessoires de l'emballage. Insérez les deux charnières dans les encoches prévues, puis glissez le couvercle dans les charnières. Branchez le transformateur d'alimentation sur la prise située à l'arrière de la platine. Connectez les câbles RCA (rouge pour le canal droit, blanc pour le gauche) à l'entrée Phono de votre amplificateur. Vissez le câble de masse sous la borne prévue sur l'ampli. Conservez les cartons d'emballage d'origine pour tout transport futur.

Comment régler la force d'appui et l'anti-skating ?

Tournez le bouton anti-skating (2) dans le sens inverse des aiguilles d'une montre jusqu'au butoir (point zéro). Placez le contrepoids (3) sur le cylindre du bras. Déplacez le bras (4) vers le centre du plateau et mettez le levier (5) en position. Équilibrez le bras en tournant le contrepoids jusqu'à ce qu'il reste en suspens. Remettez le bras sur son support. Tournez la roue graduée du contrepoids sur 0, puis tournez l'ensemble du bras vers l'avant pour régler la force de pression. Pour la cellule Ortofon OMB 10, réglez la force d'appui (1) sur 1,5 (15 mN) et l'anti-skating (2) sur la même valeur (1,5). Voir le tableau dans la notice.

Comment changer la cellule de lecture ?

Pour installer une autre cellule (poids 3 à 10 g, fixation 1/2 pouce), retirez les deux vis et déconnectez délicatement les fils avec une pincette. Placez la nouvelle cellule en respectant la codification des couleurs : R = rouge (canal droit), RG = vert (masse canal droit), L = blanc (masse canal gauche), LG = bleu (canal gauche). Posez le pont joint sur le plateau et alignez le système parallèlement aux lignes d'aide d'alignement, puis serrez les vis.

Comment choisir la vitesse de rotation ?

Utilisez le bouton de gauche pour sélectionner la vitesse : 33 tours, 45 tours ou 78 tours. Pour les disques 78 tours, vous devez utiliser l'aiguille sphérique spéciale fournie (Nadel 7865 μm).

Comment utiliser le départ automatique ?

Retirez la protection plastique du diamant. Assurez-vous que le levier de soulèvement du bras (5) est en position Y. Réglez le diamètre du disque avec l'interrupteur (6) sur 17 cm (single) ou 30 cm (LP). Mettez le levier (7) sur Start : le bras se déplace automatiquement sur le début du disque.

Comment nettoyer l'aiguille de la cellule ?

Pour nettoyer l'aiguille, utilisez une petite brosse antistatique douce en effectuant des mouvements de l'arrière vers l'avant. Évitez tout contact latéral qui pourrait endommager le diamant. N'utilisez pas de liquides.

Que faire en cas de son déformé ou de saut de sillon ?

Vérifiez d'abord que la force d'appui et l'anti-skating sont correctement réglés (15 mN pour l'OMB 10). Assurez-vous que la cellule est propre et que l'aiguille n'est pas usée (remplacement après 500 heures). Contrôlez également que le bras est bien équilibré et que le plateau tourne à la bonne vitesse. Si le problème persiste, vérifiez les connexions RCA et la masse.

Quelle est la garantie de la platine THORENS TD 170-1 ?

Les conditions de garantie légale s'appliquent. La garantie couvre le mécanisme d'entraînement, le moteur et le bloc secteur. Le bras de lecture et la cellule sont garantis par leurs fabricants respectifs. En cas de défaut, contactez votre revendeur. Thorens peut demander le retour de l'appareil dans son emballage d'origine (payé par l'expéditeur). Les dommages dus au non-respect de la notice ou à des causes externes ne sont pas couverts.

Comment connecter la platine à un amplificateur ?

Utilisez le câble d'interconnexion stéréo fourni (prises RCA). Branchez la fiche rouge dans l'entrée Phono canal droit (R) et la fiche blanche dans l'entrée canal gauche (L). Si votre ampli ne possède pas d'entrée phono, vous aurez besoin d'un préamplificateur phono externe. Vissez le câble de masse séparé sous la borne de masse de l'ampli.

Comment remplacer l'aiguille de lecture ?

Le diamant de lecture s'use après environ 500 heures. Pour le remplacer sur la cellule Ortofon OMB 10, retirez délicatement l'ancienne aiguille en tirant vers l'avant. Insérez la nouvelle aiguille jusqu'à ce qu'elle s'enclenche. Pour les disques 78 tours, utilisez l'aiguille sphérique spéciale (Nadel 7865 μm) disponible chez votre revendeur Thorens.

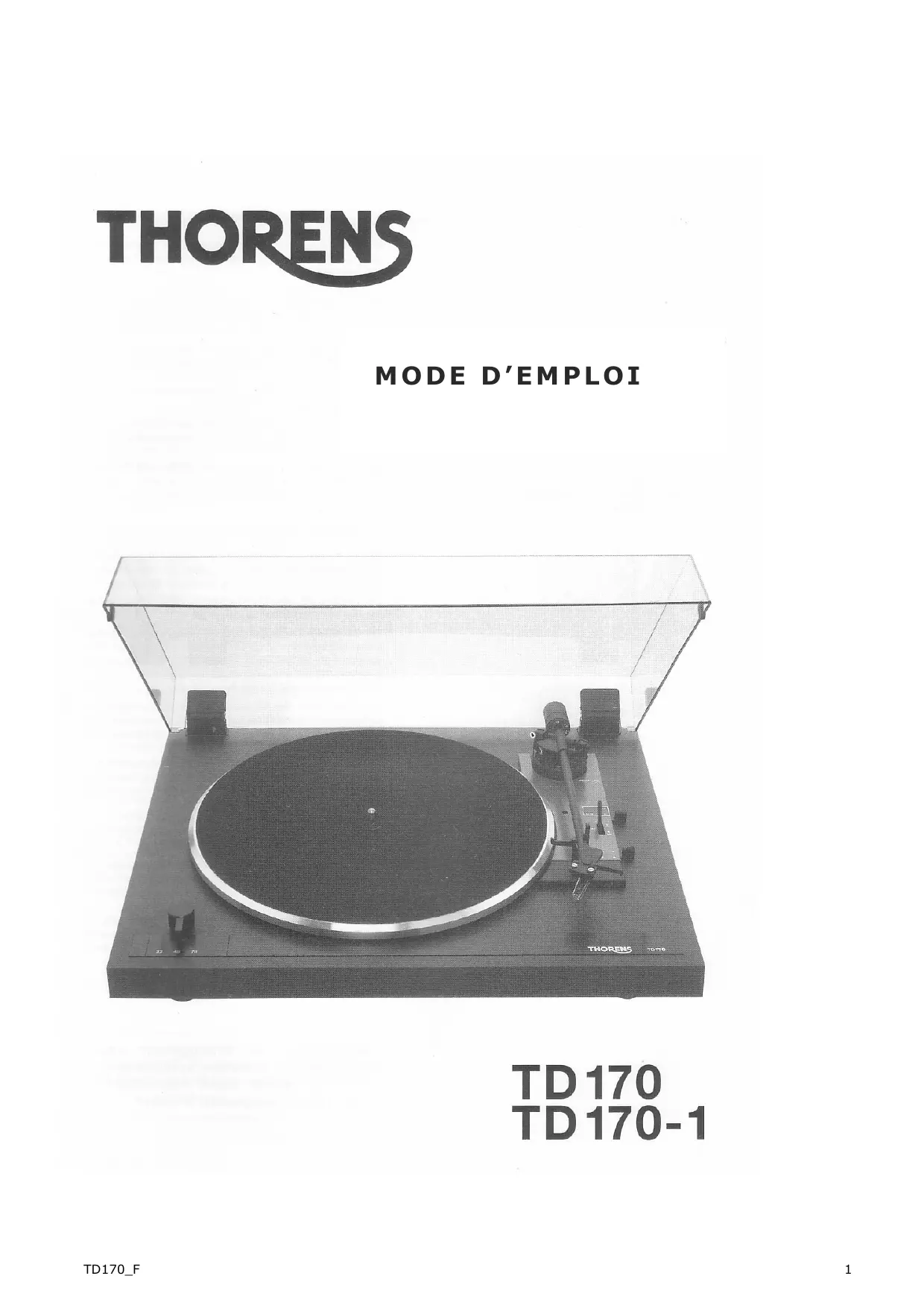

MODE D'EMPLOI TD 170-1 ROUGE THORENS

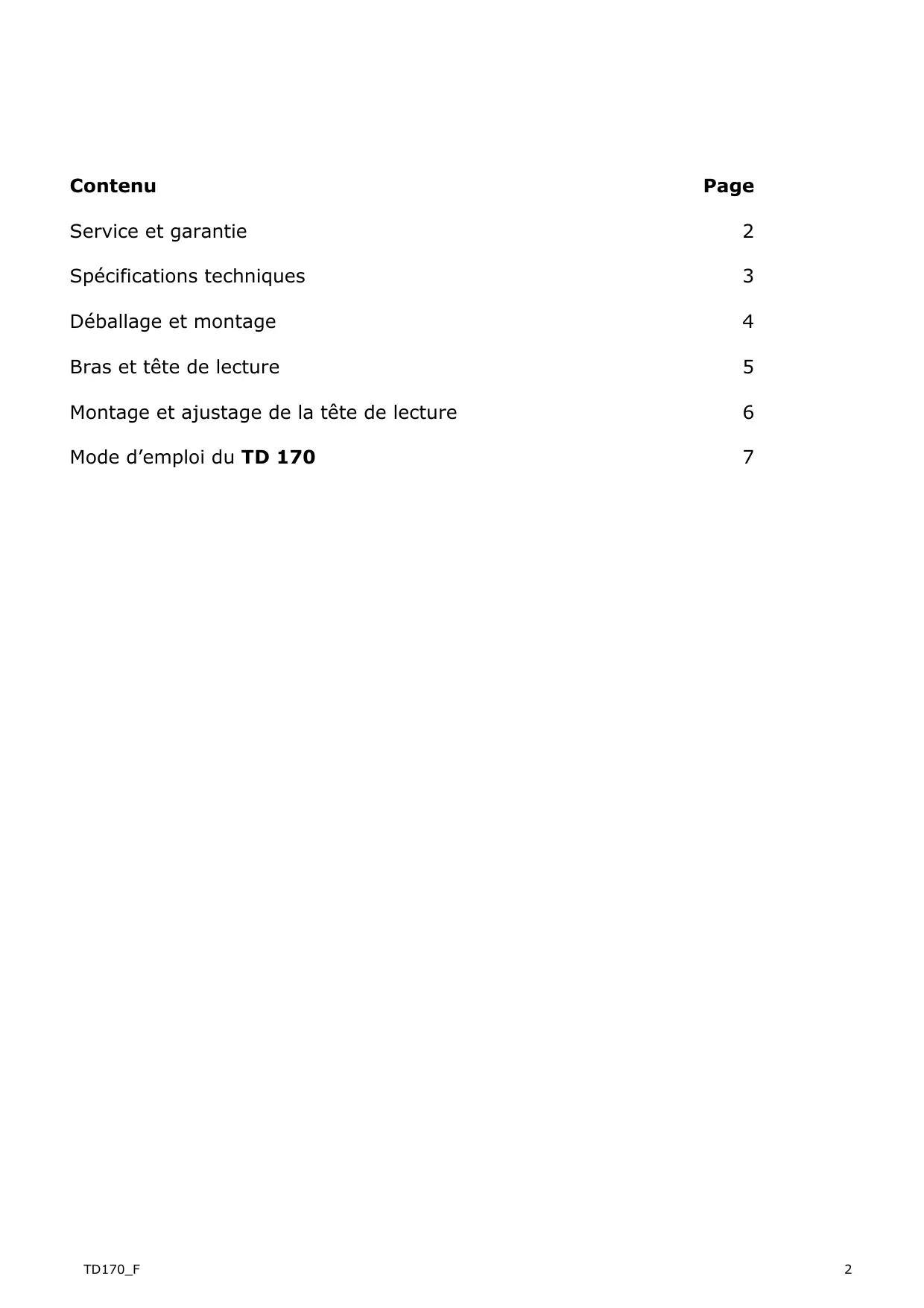

Service et garantie 2 Spécifications techniques 3 Déballage et montage 4 Bras et tête de lecture 5 Montage et ajustage de la tête de lecture 6 Mode d'emploi du TD 170 7

Merci d'accorder votre confiance à notre produit, la platine TD 170. Avec l'acquisition de cette platine, vous disposez d'un instrument de précision pour la reproduction de disques, qui doit être manipulé et installé avec soin, pour qu'il puisse répondre à vos attentes. La fabrication et l'assemblage de cette platine sont entièrement réalisés en Allemagne - ce qui est une garantie de qualité supérieure, même après de longues années d'utilisation.

Bien entendu, vous souhaiteriez écouter immédiatement de la musique. Cependant, nous vous recommandons de lire attentivement ce mode d'emploi avant toute mise en service, afin de pouvoir utiliser de façon optimale cette platine et d'en profiter le plus longtemps possible. Nous nous sommes efforcés d'inclure dans cette notice les instructions indispensables et tout ce qu'il est bon de savoir pour une utilisation conforme. Pour toute autre question, veuillez vous adresser directement à votre revendeur.

Les conditions de garantie légale sont applicables. Si un defaulted apparait sur votre appareil pendant la durée de validité de la garantie, veuillez en informer votre revendeur en lui précisant le type du defaulted. Si le defaulted constaté ne peut pas être réparé par l'envoi et le remplacement de la pièce détachée correspondante, retournez l'appareil à Thorens, après accord préalable, dans son emballage d'origine. Si vous ne disposez plus de l'emballage d'origine, vous pouvez en obtenir un de Thorens contre paiement. L'expédition en doit se faire en port payé. Les marchandises arrivant en port dû ne seront pas acceptées. La réexpédition se fera en port payé.

Les dommages consécutifs au non-respect des instructions du mode d'emploi ou à des effets mécaniques extérieurs, tels que des dommages de transport, ne sont pas couverts par la garantie. La garantie ne couvre que le mécanisme d'entraînement de la platine, son moteur et le bloc secteur. Le bras de lecture et la cellule de lecture sont garantis par leur fabricant respectif.

Notre service après-vente est à votre entière disposition pour toute autre question.

AVERTISSEMENT! Afin de prévenir tout risque d'incendie ou de dommages électriques, l'appareil ne doit pas être exposé à l'humidité ou à la pluie.

Données techniques

Valeurs de mesure = valeurs typiques

Entrainement par courrole	Moteur en courant continu, contrôleélectroniquement
Tension(Changement de transformateur)	100 - 240 V (AC)
Fréquence	50 / 60 Hz
Consommation	1,5 W
Vitesse de rotation	331/3, 45, 78 t / min
Différences d'oscillation	± 0,12 %
Plateau	Ø 304 mm
Ratio de bruit (DIN 45 500)Signal/tension extérieure de ronflementSignal/tension perturbatrice de ronflement	46 dB68 dB
Longuer du bras	211 mm
Angle de coude	26°
Excédent	19,5 mm
Angle tangentiel	0,15° / cm Rad.
Cellule de lecture HiFi DIN 45 500Rouge R canal droitVert RG masse canal droitBleu GL masse canal gaucheBlanc L masse canal	OrtofonOMB 10
Aiguille diamantelliptique	Nadel 1018 x 8 μm
Aiguille diamant pour 78 t / minsphérique	Nadel 7865 μm
Poids de pression conseillé	15 mN
Fréquence de transmission	10 Hz - 22000 Hz
Facteur de transmission	4 mV / 5 cm\(^{-1}\)/ 1 kHz
Capacité de lecture (315 Hz)	80 μm
Poids de la cellule	2,5 g
Capacité totaleConduction du bras et cables de la cellule	env. 160 pF
Dimensions (L x H x P) (mm)	440 x 119 x 360

Déballage et montage

Sortez l'appareil et tous les accessoires de l'emballage.

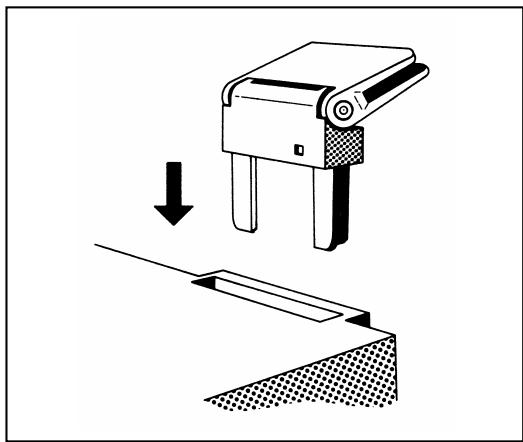

Introduisez les 2 charnières dans les encoches prévues (Fig. 3)

Glisser le couvercle parallèlement à l'inclinaison (angle d'ouverture) dans les charnières jusqu'au bout.

Dans cette position il est à tout moment possible de déposer le couvercle.

En utilisant le transfo d'alimentation Thorens, vous pouvez connecter votre platine à presque toutes les prises de courant existantes. La prise bas voltage fixée au câble du transfo d'alimentation vient se brancher sur la prise 17 (Fig. 4) située au dos de votre platine.

Le câble d'interconnexion stéréo possède 2 prises (appelées cinch ou RCA). Elles sont marquées des lettres L (canal gauche) et R (canal droit). Si ces lettres manquent, les prises sont de couleur rouge pour le canal droit et blanche pour le canal gauche. Connecter les fiches cinch à l'entrée «Phono» de votre (pré-)ampli ou récepteur.

Le câble séparé représente la masse ou terre. Il sera à visser sous la vis prévue à cet usage sur votre ampli.

Fig. 2

Fig. 3 Fig. 4

Important!

CONSERVEZ LES CARTONS D'EMBALLAGE ORIGINAUX DANS LE CAS D'UN TRANSPORT À EFFECTEUR.

DANS CE CAS, RETIREZ LE PLATEAU DE L'APPAREIL ET DÉPOSEZ-LE DANS LE FOND DU CARTON, DANS SON EMBALLAGE ORIGINAL.

Ajustage du bras et de la tête de lecture

Enlevez délicatement la protection de la tête de lecture. Tournez le bouton anti-skating (2) dans le sens contraire des aiguilles d'une montre jusqu'au butoir (Fig. 6) (point zéro).

À présent, tournez le contrepoids du bras (3) sur le cylindre du bras (Fig. 5)

Portez le bras (4) en direction du centre du plateau. Mettez le levier (5) en position tout en tenant le bras (Fig. 6).

En tournant le contrepoids (3) vous pouvez balancer le bras avec précision. Celui-ci doit rester de lui-même en suspens.

Remettez le bras à sa place sur son support.

Maintenant vous pouvez ajuster la pression du bras (1) ainsi que la force anti-skating (2).

Tenez le contrepoids et alignez la roue graduée sur «0» avec la marque située sur le bras.

Tournez le bras complet vers l'avant afin de régler la force de pression.

Avec l'OMB 10 d'origine, le réglage est de 15 mN (milliNewton)

Consultez le tableau suivant :

Force d'appui (1) Valeur de l'antiskating (2)

1 = 10,0 mN 1

1,25 = 12,5 mN 1,25

1,5 = 15,0 mN 1,5

2 = 20,0 mN 2

2,5 = 25,0 mN 2,5

Fig. 5

Fig. 6

Installation / changement de la tête de lecture

À la place de la tête de lecture d'origine, vous pouvez en installer une autre de 1/2 pouce et d'un poids de 3 à 10 g.

Enlevez les 2 vis et déconnectez délicatement les fils avec un pincette.

Placez la nouvelle tête et vissez légèrement, reconnectez les fils en respectant la codification des couleurs.

L'exemple de connexion (Fig. 8) est valable pour le système Ortofon OMB 10!

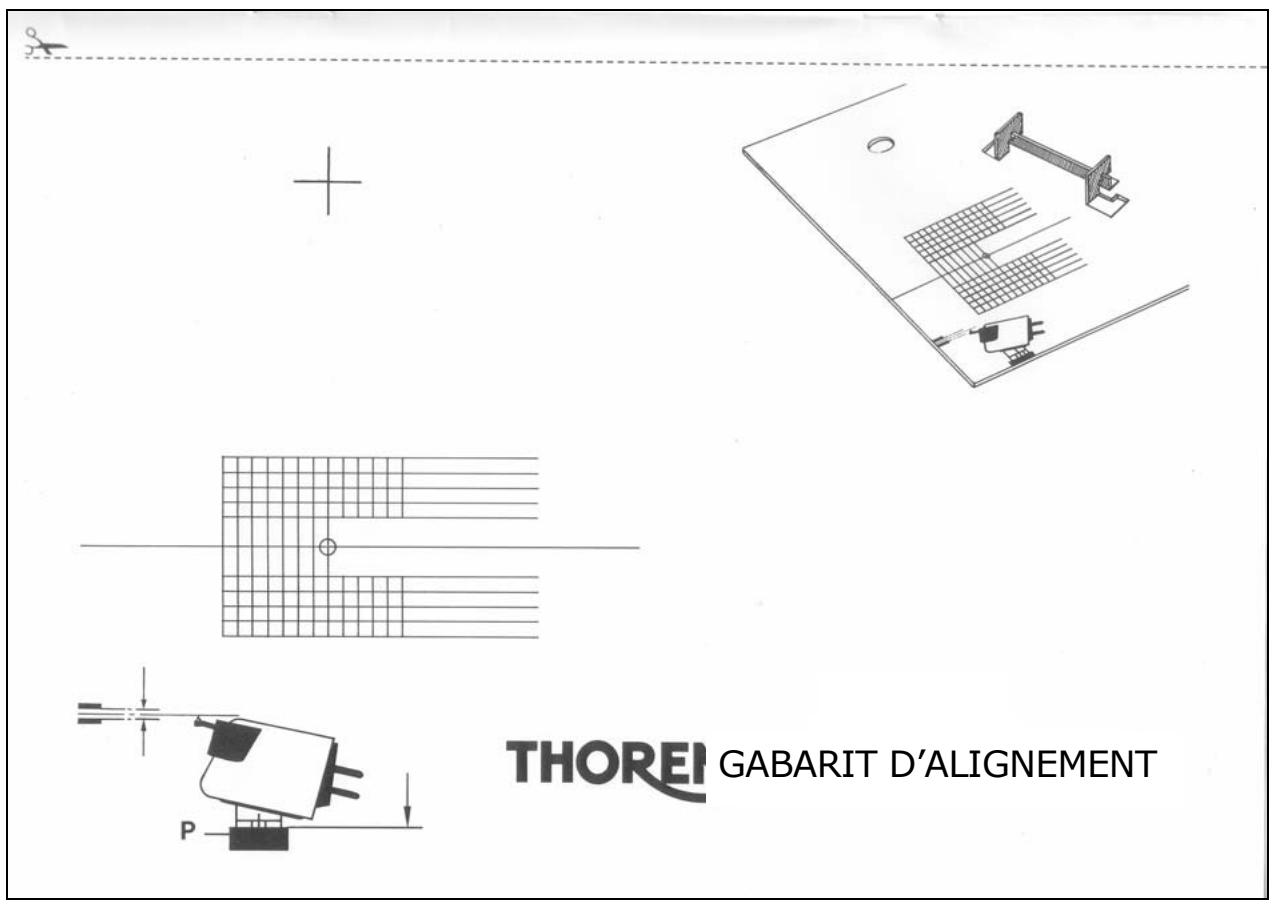

Posez le pont joint sur le plateau et réglez le système parallèle aux lignes d'aide d'allignement.

Serrez les vis.

Fig. 8

R = Rouge canal droit

RG = Vert masse canal droit

L = Blanc masse canal gauche

LG = Bleu canal gauche

Ajustement du point de départ du bras

Le point de départ du bras est réglé d'usine. En cas de décalage, tournez la vis d'ajustement (9, Fig. 11) selon besoin vers la gauche ou vers la droite jusqu'à ce que se trouve au-dessus du point optimal.

Sécurité électrique

L'appareil répond aux normes internationales de sécurité (IEC 65) ainsi que celles de la Communauté Européenne 76/499/EWG.

Attention!

Opérez avec précaution afin de ne pas endommager la cellule de lecture ou son aiguille.

Après avoir installé le système, il faut connecter les vis.

Remplacement de l'aiguille de lecture

Le diamant de lecture est sujet à l'usure, c'est pourquoi nous vous conseillons de l'inspecter après env. 500 heures de lecture. Les diamants usés peuvent endommager vos disques.

Les diamants usés peuvent endommager vos disques.

Pour auditer les disques 78 tours dans les importantes conditions, il vous faut utiliser un diamant ajustat. Adressez-vous pour cela à votre revendeur Thorens

Choix de la vitesse de rotation

Avec le bouton de gauche vous pouvez choisir la vitesse de rotation entre 33, 45 et 78 tours (Fig. 10).

Diamètre du disque

Avec l'interrupteur (6) situé à la droite du bras de lecture, vous pouvez régler le diamètre du disque sur 17 cm (single) et 30 cm (LP). Ceci est seulement nécessaire dans le cas d'utilisation du départ automatique (Fig. 11).

Départ automatique

Enlevez la protection plastique du diamant. Le levier de soulèvement du bras (5) doit se couvrir en position Y. Mettez le levier (7) sur Start et le bras de lecture se rend automatiquement sur le début du disque (Fig. 11).

Départ manuel et soulèvement du bras

Mettez le levier de soulèvement (5) en position . Enlevez le bras de son support et portez-le sur le sillon de départ du disque. Le moteur tourne, en activant le levier de soulèvement (5), le bras vient se poser en douceur sur le disque. À l'aide du levier de soulèvement du bras vous pouvez déplacer la tête de lecture à l'endroit de votre choix. Le plateau continue de tourner (Fig. 11).

À la fin du disque, le bras revient automatiquement sur son support et le moteur s'arrête. Vous pouvez aussi éteindre votre platine en mettant le levier (7) sur Stop ou en mettant le levier de soulèvement (5) en position et en positionnant manuellement le bras sur son support (Fig. 11).

Fig. 10

Fig.11
