Q2020 - Enceinte acoustique Q-ACOUSTICS - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil Q2020 Q-ACOUSTICS au format PDF.
| Type de produit | Enceinte acoustique |
| Marque | Q-ACOUSTICS |
| Modèle | Q2020 |
| Catégorie | Enceinte bibliothèque passive |
| Type d'enceinte | 2 voies reflex |
| Unité des basses | 125 mm |
| Unité des aigus | 25 mm |
| Réponse en fréquence | 64 Hz - 22 kHz (±3 dB) |
| Impédance nominale | 6 Ω |
| Impédance minimale | 4 Ω |
| Sensibilité | 88 dB (2.83 V @ 1 m) |
| Puissance ampli recommandée | 25 - 75 W |
| Fréquence de coupure | 2,9 kHz |
| Volume interne | 6,4 litres |
| Dimensions (H x P x L) | 264,5 x 278 x 170 mm |
| Poids | 5,0 kg |
| Bi-câblage | Oui (bornes doubles avec liaisons amovibles) |
| Compatible pieds / support mural | Oui (pieds et supports muraux Q Acoustics en option) |
| Entretien | Nettoyage avec un chiffon sec ou légèrement humide ; pas de produits solvants |
| Garantie | 5 ans (enceintes passives) |
FOIRE AUX QUESTIONS - Q2020 Q-ACOUSTICS
Questions des utilisateurs sur Q2020 Q-ACOUSTICS
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Enceinte acoustique au format PDF gratuitement ! Retrouvez votre notice Q2020 - Q-ACOUSTICS et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil Q2020 de la marque Q-ACOUSTICS.
MODE D'EMPLOI Q2020 Q-ACOUSTICS
Mode d'emploi et caractéristiques techniques du produit
Informations importantes – Lire attentivement
Ce symbole indique des instructions d'utilisation et d'entretien essentielles dans la documentation qui accompagne cet apparéil.
Ce symbole indique la présence dans cet apparéil d'un voltage dangereux, qui peut poser un risque de chocoléctrique.
Veuillez live ces instructions.
Veuillez conserverces instructions.
Veuillez prendre connaissance de tous les averissements.
Veuillez suivre toutes les instructions.
N'utilise pas cet apparéil à proximité de l'eau.
Nettoyez uniquement avec un chiffon sec.
N'obstruez pas les grilles de ventilation.
Suivez attentivement les instructions du fabricant lors de l'installation.
N'installé pas cet apparéil à proximé d'une source de chaleur telle que des radiateurs, des bouches d'air chaud, des fours, ou tout autre apparéil (y compris des amplificateurs) produit en la chaleur.
Ne supprimez pas la sécurité apporte par la prise polarisée ou de type B. Une prise polarisée possède deux broches, dont une plus large que l'autre. Une prise de type B possède deux broches et une fiche terre. La broche la plus large ou la fiche terre sont là pour votre sécurité.
Si la prise fournie ne convient pas, adressez-vous à unElectricien pour une mise aux normes de votre installation électrique.
Evitez de marcher sur le cordon d'alimentation ou de le pincer, en particulier, à l'extremité du cordon, de la prise et à la sortie de l'appareil.
Utilisez uniquement des accessoires spécifiés par le fabricant.
Utilisez uniquement les chariots, pieds, tripodes, supports ou les tables recommandes par le fabricant
ou vendus avec l'appareil.
Si vous utilisez un chariot, faites tres attention lors du transport de l'appareil et evitez de le faire tomber pour ne pas vous blesser.
Débranche cet apparéel en cas d'orage ou lorsque vous ne vous en servez pas pendant une période prolongée.
Pour toute réparation, adressé-vous à un professionnel. Faites réparer cet apparéil pour des dommages de n'impropètre qu'elle nature : cordon d'alimentation abîme, liquide ou objet introduit dans l' apparéil, exposition à la pluie ou à l'humidité, fonctionnement inhabituel,
chutes diverses.
Avertissement : Afin de diminuer les risques d'incendie ou de chic électricque, conservez cet apparéil à l'abri de la pluie et de l'humidité. Evitez toute éclaboussure et ne posez pas d'objets contenant des liquides, comme des vases, sur cet apparéil.
Tenir à l'écart des flammes et ne poser de bougie sur cet apparéil.
Avertissement: L'interrupteur de mise en marche du subwoofer soit àmettre cette unité hors tension. Cet interrupteur est situé sur le panneau arrière. Afin de pouvoir acceder librement à cet interrupteur, l'appareil doit être placé dans un endroit ouvert sans aucun obstacle. L'interrupteur doit lui aussi être libre d'accès.
Attention : Tout changement, ou modification, non expressément autorisé par le fabricant annule la garantie.
Réparation: Pour toute réparation, renvoyez l'appareil au fournisseur,
ou au répartéur de votre région; La liste des adresses des répartéurs au RU figure dans ce manuel.
Tiers : Au cas improbable ou vous revendiez ce produit a un tiers, veuillez fournir ce mode d'emploi avec le produit.
Remarque importante pour les utilisateurs au Royaume-Uni
Le cordon d'alimentation possède une prise anglaise contenant un fusible de 3A. Si le fusible doit être remplace, utilisez un fusible de 3A de type ASTA ou BSI à la norme BS1362. Si vous večez changer la prise elle-même, âtzé le fusible avant de jeter la prise immédiatement après avoir coupé le cordon d'alimentation.
Branchement sur secteur
Les couleurs des fils du cordon d'alimentation sont en conformite avec le code suivant: Bleu: NEUTRE; Marron: PHASE.
Ces couleurs ne correspondant peut etre pas a celles des fiches de toute prise,procedede comme suit:
Connectez le fil BLEU à la borne affichtant la，则e N ou de couleur BLEUE ou NOIRE. Connectez le filMARRON à la borne affichtant la，则e L ou de couleur MARRON ou ROUGE.
Introduction
La gamme d'enceintes de série Q Acoustics 2000 est conçue pour répondre aux besoin des cinéphiles et des amateursurs de musique. Notre gamme comprend:
2010: Une enceinte d'étagère compacte avec un caisson de basses de 100mm.
2020: Une enceinte d'etagère avec un caisson de basses de 125 mm.
2050: Une enceinte colonne avec deux caissons de basses de 165 mm
2000C: Une enceinte centrale avec deux caissons de basses de 100mm , pouvant être fixée au mur, si nécessaire.
2070S: Un subwoofer actif de 140 Watt avec un haut-parleur de 2 X170 mm et un détecteur de signal pour allumage/arrêt automatique.
Vous pouvez effectuer un bi-câblage sur toutes les enceintes passives sauf la 2010 et la 2000C.
Toutes les enceintes fonctionnent à proximé des écrans de télévision sans aucun problème à l'exception des enceintes de la gamme 2000S, qui ne doivent pas été placees à moins de 500mm d'écrans de télévision ou de tout autre matériel pouvant être perturbé par un champ magnétique. Cela n'affecte pas les écrans à plasma ni les écrans à affichage à cristaux liquides.
Avant de brancher vos enceintes, assurez-vous que toutes les parties actives de votre système audio sont eteintes ou hors tension.
Lorsque vous allumez votre système audio ou lorsque vous changez les sources d'entrée, baissez le volume jusqu'à un bas niveau. Montez graduèlement le son.
Ne montez JAMAIS le son au maximum. Le bouton de contrôle du volume est trompeur et n'indique pas la puissance du système audio. L'utilisation du volume au maximum peut endomager votre capacité auditive.
Ne raccordez PAS les bornes de votre enceinte au secteur.
Ne laissez PAS vos enceintes dans des endroits trop froids, trop chauds, trop humides ou au soleil.
Si vous utilisez vos enceintes sans les grilles de protection, faites bien attention à ne pas endommager les haut-parleurs.
N'utilise PAS des pieds de fortune. Installez vos enceintes sur des pieds recommendés par Q-Acoustics selon les instructions, en utilisant les pointes de fixation fournies. Notre revendeur pourrait vous conseiller.
NE démontez PAS vos enceintes car vous annulerie za garantie.
Déballer vos enceintes
Déballez complètement vos enceintes. Sortez les enceintes du carton en soulevant les enceintes elles-mêmes. Ne vous servez pas de sacs en pour les soulever. Les enceintes 2050 et 2070S sont assez lourdes; demandez de l'aide pour les soulever, si nécessaire.
Lorsque vous déplacez les enceintes, ne les trainez pas par terre car vous risquez de les endommager. Soulevez-les avant de les déplacer.
Vous trouvrez dans le carton : Le(s) enceinte(s) et ce mode d'emploi.
Pour les modèles suivants, le carton d'emballage contient également :

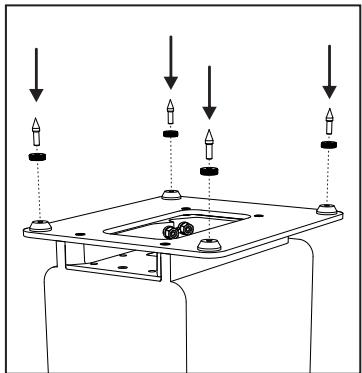

2050 : Un jeu de clous de plancher et de capuchons de clou pour chaque haut-parleur. Une clé Allen pour régler les clous une fois installés.
2070S : Un cordon d'alimentation adapté à l'alimentation secteur dans votre région, 2 cables RCA/Phono à angle droit, Un disque CD d'installation AV.
Vérifiez bien le produit. Si l'un des articles est manquant ou endommagé, contactez votre revendeurès que possible.
Conserve l'emballage pour transporter le matériel ultérieurement. Si vous decide de jeter l'emballage, respectez la reglementation de votre pays en matière de recyclage.
Fixations au sol très pointues. Faites très attention!
Ne placez jamais une enceinte avec des pointes de fixation dans des endroits pouvant etre endommages!
Soulevez toujours vos enceintes pour les déplacer; ne les tirez jamais!

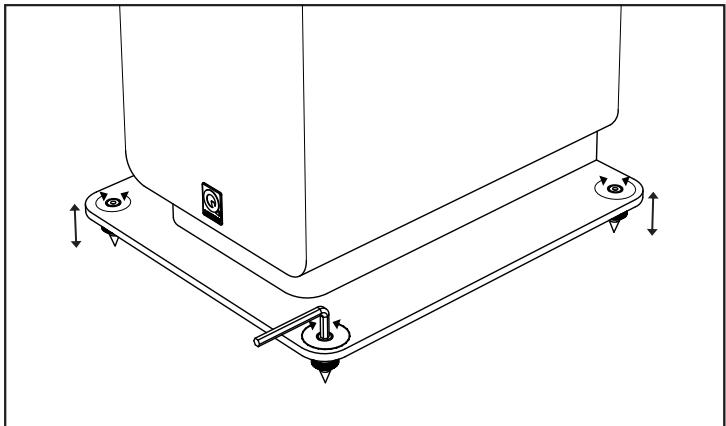

Vissez à moitié les fixations sur le socle et remettez l'enceinte à l'endroit. (Si vous possédez un sol en bois ou en pierre enforcez les protège-points sur chaque fixation avant de remetre l'enceinte à l'endroit).
Une fois l'enceinte à l'endroit, reisserrez chaque fixation avec la clef hexagonale en partant du haut et ajustez plus ou moins les fixations jusqu'à ce que l'enceinte soit à niveau et parfaitement stable.
Bondes alveolaires

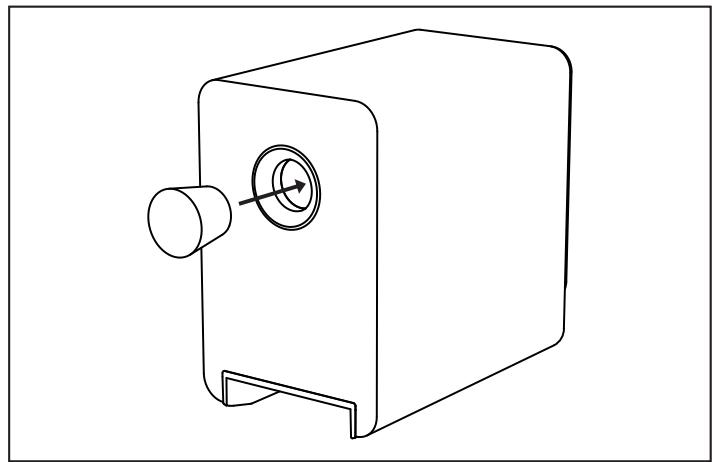

Les haut-parleurs série 2000 comportent des orifices à l'arrière et fonctionneront de manière optimale s'il y a un espace libre derrière eux, par exemple 200mm par rapport à un mur. Si vous placez vos haut-parleurs pres d'un mur/coin, alors vous devrez insérer des bondes alveolaires dans les orifices arriere, sinon il y aura trop de graves.
Vérifiez que les bondes sont bien enforcées dans l'orifice sans aller trop loin. Vous constaterez que le niveau des graves diminue, mais que la définition et l'extension des graves augmentent. Testez pour voir la solution que vous préférez et changez la position du haut-parleur, par petits intervalles, de manière à optimiser le résultat final.
2050

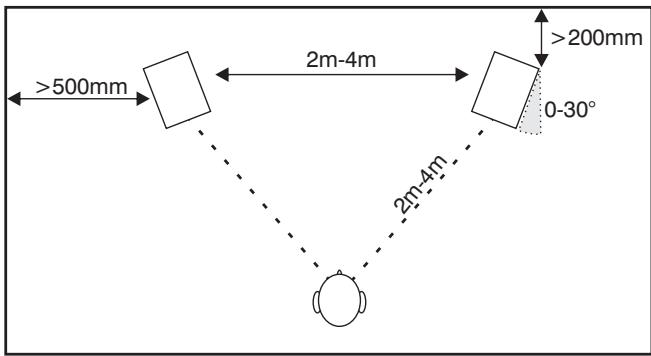

Les enceintes 2050 doivent être positionnées à 200 mm minimum du mur arrrière et à 500 mm des murs latéraux. En plaçant vos enceintes plus pres du mur, vous augmenterez les graves, mais cela peut résonner et manquer de précision et de qualité. Les enceintes doivent être bien placeés, tournées vers l'auditeur et situées de 2 m à 4 m de distance les unes des autres. Tourner légèrement les enceintes vers l'intérieur améliore la qualité stéreo mais réduit la source sonore.
2010et2020

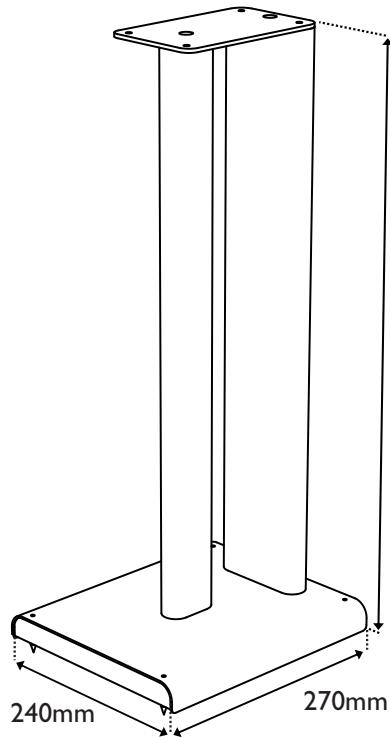

Les enceintes 2010 et 2020 doivent si possible être montées sur des pieds Q-Acoustics ou fixées au mur. Si vous désissez de lesmettre sur des pieds, l'unité des aigus doit être à la hauteur des oreilles de l'auditeur. Les enceintes montées au mur peuvent être placeés être un peu plus haut et inclinées vers le bas. Les enceintes sur pieds doivent être traitées comme des enceintes colonnes mais peuvent être placeés un peu plus près du mur arrêté. Ces enceintes peuvent également être placeés sur des étagères.

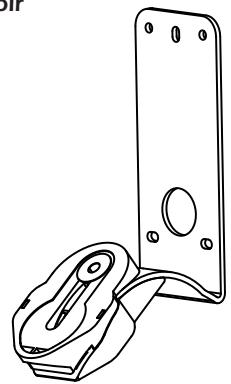

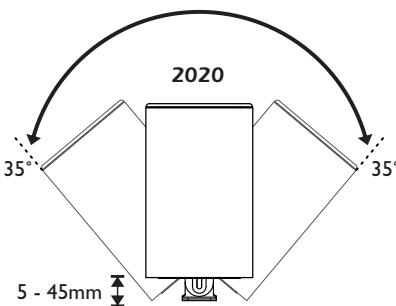

Un supportçonqu spécialement pour fixer les enceintes Q Acoustics 2010, 2020 et 2000C au mur, est en vente chez votre revendeur. Des pieds pour les enceintes 2010 et 2020 sont également disponibles.
Soyez prét à expérimenter afin de tracer le meilleur agencement possible, adapté à votre goût, dans la pierce que vous avez choisis.
Enceintes à effets
2000C
Le modele 2000C a ete concu pour etre utilise a proximete d'un ecran de télévision. Il doit etre place directement au-dessus ou au-dessous de l'ecran. Si vous possedez un téléviseur traditionnel, assurez-vous qu'il puisse soutenir les enceintes et qu'il offre une surface egale. Dans le cas contraire, placez le téléviseur dans un meuble tete et I'enceinte 2000C sur une etagere solide directement en-dessous du televiseur.
Si vous possédez un écran à plasma ou à affichage à cristaux liquide, fixez l'enceinte 2000C au mur ou sur toute autre surface ajustée directement au-dessus ou au-dessous
del'écran.
Enceintes Surround

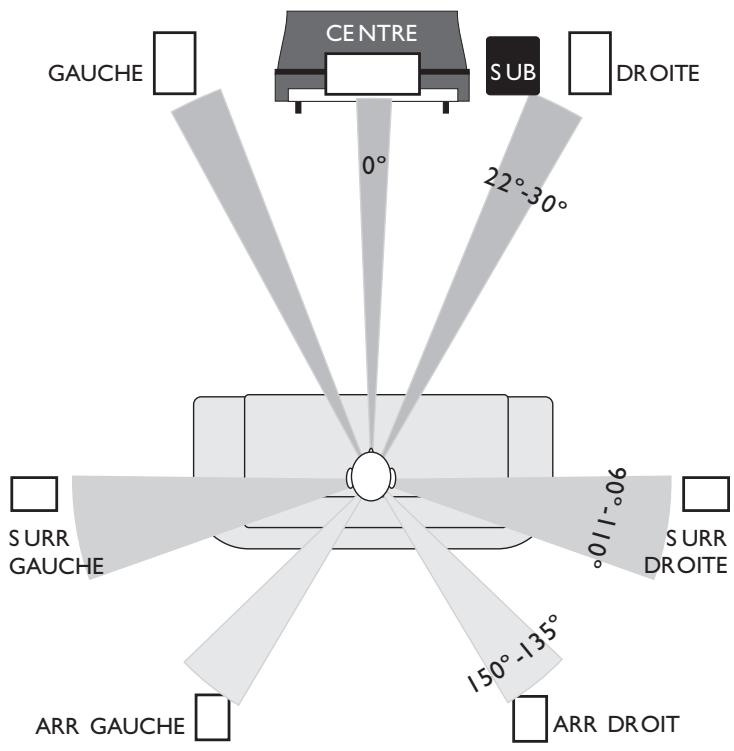

Il y a des recommendations de Dolby labs pour les enceintes à effets 5.1.
Montez les enceintes surround de chaque cote de l'auditeur, légèrement en retrait par rapport à la position d'écoute. Les enceintes doivent être tournées vers l'intérieur et montées sur les murs lateraux ou bien, si la piece est large, montées sur des pieds hauts, le centre des enceintes se trouvant au-dessus du niveau de l'oreille de l'auditeur.
Borniers et Connecteurs
Les enceintes 2020 et 2050 peuvent être installées avec un bi-câblage. Le principe du bi-câblage requiert quatre bornes. Les deux bornes supérieures sont reliées à l'enceinte des aigus (HF) et les deux bornes inférieures sont reliées à/aux enceinte(s) des graves (LF). Ces bornes sont livrées avec des liaisons amovibles servant à relier les bornes entre elles. Cela vous permet de brancher les enceintes de manière traditionnelle avec une paire de câbles ou en « bi-câblage » avec les double-borniers.
Les enceintes 2010 et 2000C ont des bornes standard.
Cable des enceintes
Des câbles d'enceintes spécialisés vous permetront d'atteindre une meilleure qualité de reproduction des sons que les câbles multi-usages traditionnels, comme les fils de sonnerie. Utilisez des câbles avec une quantité assez importante de cuivre pour les enceintes centrales et avant. Les câbles fins diminuent les graves et limitent la gamme dynamique. Les enceintes surround (arrières) sont moins importantes.
Les câbles d'enceinte possèdent une rayure ou un tracé en leur centre. Ils
dont traditionnellement reliés aux bornes positives. Les câbles reliant l'amplificateur aux enceintes avant doivent être de la même longueur. Ne raccordez jamais deux câbles -utilisez la longueur entière.
Préparer les cables
Dédoublez les cables sur 40 mm. Dénudez les fils de 10 mm et tournez les fils pour tous les rassemblier. Sectionnez le cable en en laissant 7 mm à nu.
Branchement
Dévissez la borne dans le sens contraire des aiguilles d'une montre pour faire apparaitre le trou de montage prévu à la base de la borne.
Insérez la partie dénudée du cable dans le trou. Resserrez complètement la borne à
la main. Assurez-vous qu'aucun fil ne dépasse qui pourrait entraire en contact avec les bornes adjacentes.
Les régles européennes de sécurité interdisent l'utilisation de fiches de 4 mm.
Faites passer le cable par le range-cable avant de brancher l'enceinte.

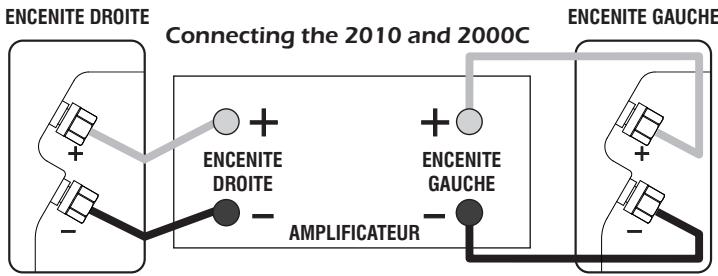

Reliez la borne ROUGE (+) de l'enceinte de DROITE à la borne ROUGE, Positive (+) sur l'enceinte de DROITE de l'ampli. Reliez la borne NOIRE (-) de l'enceinte à la borne Négative, NOIRE, (-) correspondante de l'amplificateur.
Répétez cette opération pour l'enceinte de GAUCHE.

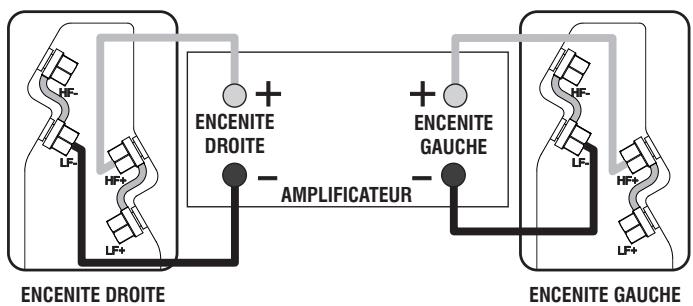

Pour les modèles 2020 et 2050 vous pouvez utiliser les bornes Positives (+) ou Négatives (-) à votre gré. Veuillez vous référer au schéma ci-dessous.

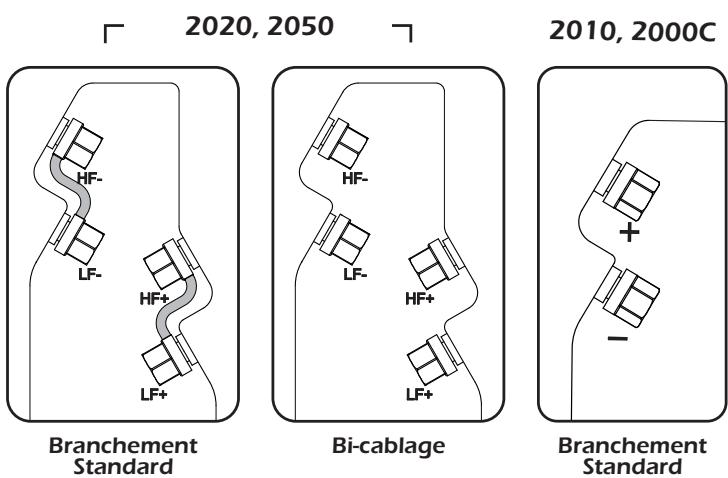

Branchement Standard : 2020 and 2050
Bi-cablage

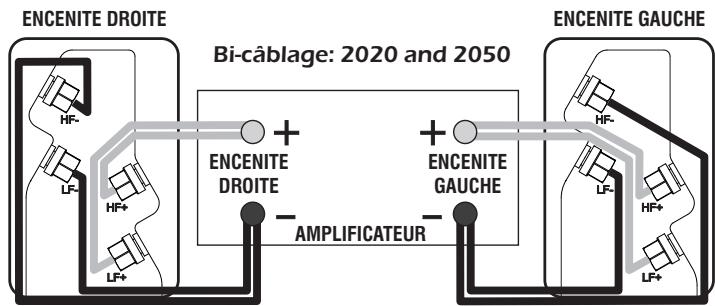

Brancher directement les aigus et les graves d'une enceinte sur un amplificateur améliore à la fois la qualité des graves et la gamme dynamique.
Pour le bi-câblage: Préparez deux câbles doubles pour chaque enceinte. Dévissez toutes les bornes des enceintes et otez les deux liaisons. Reliefs ensuite les bornes des aigus et des graves à l'amplificateur selon le procédé de branchement standard préalablement décrit. Veuillez vous référer au schéma ci-dessous.
Lorsque vos enceintes sont raccordées : Allumez le système et mettez de la musique à un volume modéré. Ajustez l'emplacement des enceintes à votre goût.
Préliminaires
Déballez le haut-parleur des graves en suivant les indications données precedemment. Avant de connecter le haut-parleur des graves, vérifie que tous les circuits électroniques de votre système sont hors tension.
Le haut-parleur des graves est régé sur la tension de votre région. Si vous allez dans une région utilisant une tension différente, réglez correctement le sélecteur de tension avant de raccorder à l'alimentation principale!
Positionnement du haut-parleur des graves
Les basses fréquences sont pratiquement omnidirectionnelles. Bien que cela signifie que vous pouvez placer le haut-parleur des graves pratiquement n'importe où, l'image stéreo sera cependant meilleure si vous positionnez le haut-parleur des graves au niveau des haut-parleurs avant et le plus pres possible de la position centrale d'écoute. Ceci peut ne pas être réalisable dans un système multivoies. Si vous place le haut-parleur des graves pres d'un mur, les graves seront renforcés mais, à certains emplacements, les graves pourront être indistincts et émettre un son sourd.
Le haut-parleur des graves doit être place pres de la source d'alimentation principale. N'utilise pas de cables rallonges. Achetez un cordon d'alimentation plus long si nécessaire.
Le commutateur SOUS TENSION/HORS TENSION sert à déconnecter cet appeareil de l'alimentation principale et il est monté sur le panneau arrêté. Il doit y avoir un espace libre important entre l'arrière de l'armoire et un mur ou un autre objet afin que l'accès à ce commutateur ne soit pas géné.
Au moment du positionnement du haut-parleur des graves, vérifie que le sol est solide, qu'il n'y a pas de lattes defaites, etc. Le déplacement d'air à partir du haut-parleur des graves pour les volumes de son elevés est très important ; ne le placez pas pres de tissus d'ameublement ou d'objets pouvant vibrer. Ne placez pas d'objets sur le haut-parleur, quels qu'ils soient.
Installation et réglage
Mise sous tension automatique
Cette fonction vous permet demettre le système sous tension et hors tension sans avoir a mettre egalement le haut-parleur des graves sous tension et hors tension.
S'il n'y a pas de signal d'entrée, après quelques minutes le haut-parleur des graves passera automatiquement en mode standby (veille). Ceci est indiqué par levoyant SOUS TENSION, sur le panneau arrière, qui devient rouge. Dés que le haut-parleur des graves détecte un signal d'entrée, il passes automatiquement en mode opérationnel et le voyant Power sera à nouveau vert. Certains types de musique et certains canaux de TV contiennent très peu d'informations basse fréquence dans le signal audio et, dans ce cas, le haut-parleur des graves peut ne pas quitter automatiquement le modeAKE, bien que du son arrive des autres haut-parleurs dans le système. Dans ce cas, le seul peut être régle pour augmenter la sensibilité du haut-parleur, en réglient la sensibilité auto-on (mise en marche automatique) sur HAUT. Cependant, dans certains cas, avec un tel réglage, le haut-parleur des graves peut rester allumé tout le temps, ce qui est dû à la petite quantité de bruit qui sera normalement présente à partir de l'amplificateur système principal. Ce bruit doit disparaitre lorsque l'amplificateur est mis sur standby (veille), ce qui permet au haut-parleur des graves de s'eteindre à nouveau. Si le haut-parleur des graves reste allumé, même lorsque l'amplificateur principal est étéint, nous recommendons de laisser le sélecteur de sensibilité sur MOYEN, car la perte des graves sera presque indetectable en raison des caractéristiques de réaction de l'oreille humaine.
Si le niveau de bruit produit par l'amplificateur est plus élevé que la normale, ou si les câbles de liaison collectent un renflement à partir des câbles d'alimentation voisins, le haut-parleur des graves peut rester allumé, même
lorsqu'aucun son n'est lu. Si le ronflement provenant du haut-parleur des graves est significatif, vous devrez essayer de déplacer les câbles pour diminuer la collecte du ronflement ou vous devrez essayer des câbles différents. Si le problème ne peut pas être facilement corrige, nous recommendons demettre le sélecteur de sensibilité sur BAS afin de voir si cela permet de faire passer le haut-parleur des graves en mode standby (veille).
Bien qu'on puisse laisser le haut-parleur des graves en mode veille indéfiniment en toute sécurité, si vous nevez vous absenter de chez vous pendant une longue période, nous vous recommendons d'éteindre le haut-parleur à l'aide du commutateur MARCHE/ARRET.
Le haut-parleur des graves 2070S comporte un système de protection contre la chaleur à sécurité intrinsèque. En cas de surchauffe de l'amplificateur, il s'arrête momentanément puis recommencerà à fonctionner. Dans ce cas, vérifie que les orifices de ventilation sur le panneau de commande ne sont pas recouverts et que le haut-parleur des graves n'est pas place trop pres d'une source de chaleur comme un radiateur.
Utilisation de plusieurs haut-parleurs des graves
Votre haut-parleur des graves 2070S comprend une connexion de sortie ligne appelée "Sortie chaîne". Sur les systèmes compteant plusieurs haut-parleurs des graves, ici permet de boucler le signal avec un autre ou plusieurs autres haut-parleurs de graves. C'est une fonction commode qui est une alternative à l'utilisation d'un "adaptateur Y" à la sortie de l'amplificateur. Le signal sera transmis directement et ainsi tous les haut-parleurs de graves doivent être paramétrés indépendamment en utilisant normalement leurs commandes.
La section suivante est décomposée entre l'installation d'un home cinema et l'installation d'une chaîne stéreo standard. Voir la section correspondante pour votre système.
Système AV multivoies

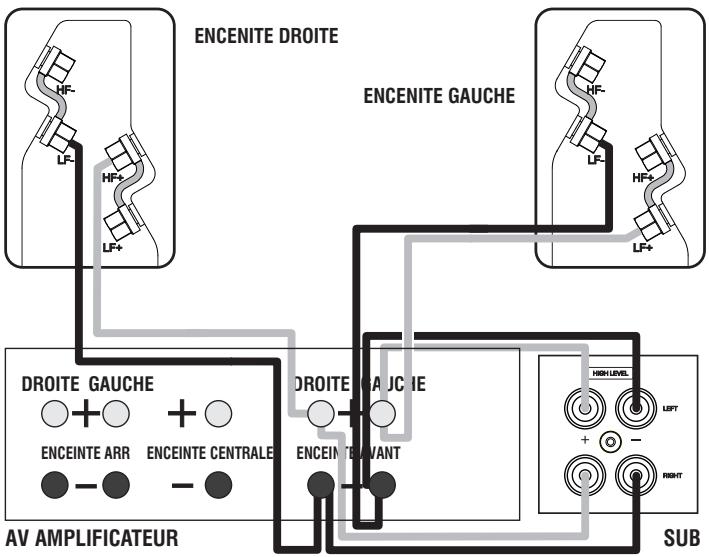

Connexions

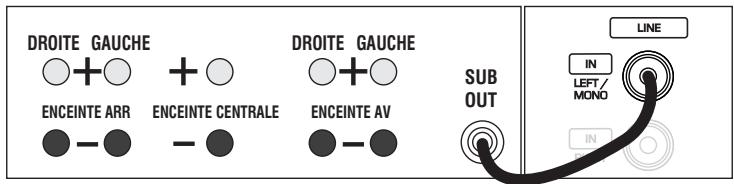

La connexion standard utilise les entrées phono RCA de niveau ligne. Pour l'installation typique d'un système AV, vous devrez utiliser un seul cable de liaison RCA phono. comme ce cable sera probablement très long, vous doivent vous procurar un cable blindé de bonne qualité. Vote distributeur Q Acoustics sera heures de vous fournir un cable de liaison approprié.
AV AMPLIFICATEUR
SUBWOOFER

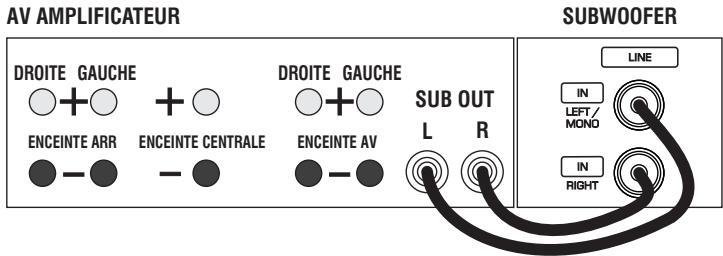

Raccordez la sortie HAUT-PARLEUR DES GRAVES sur l'amplificateur AV à l'entrée Ligne L/Mono sur le haut-parleur des graves, en,enfant fermement les fiches en place pour assurer un bon contact.
Installation et réglage
Vérifiez que toutes les connexions du système sont correctement et fermement établies. Vérifiez que le haut parleur des graves est étant. Réglez les commandes sur leurs valeurs par défaut suivantes:
Niveau Environ a mi-echelle
Séparateur A fond dans le sens horsaire (réglage AV)
Phase A fond dans le sens antihoraire (réglage 0^ )
Mode son AV
Inversion phase 0^
Sensibilité allumage automatique Moyen
Type haut-parleur Pas d'effet le est mis surquelconque?

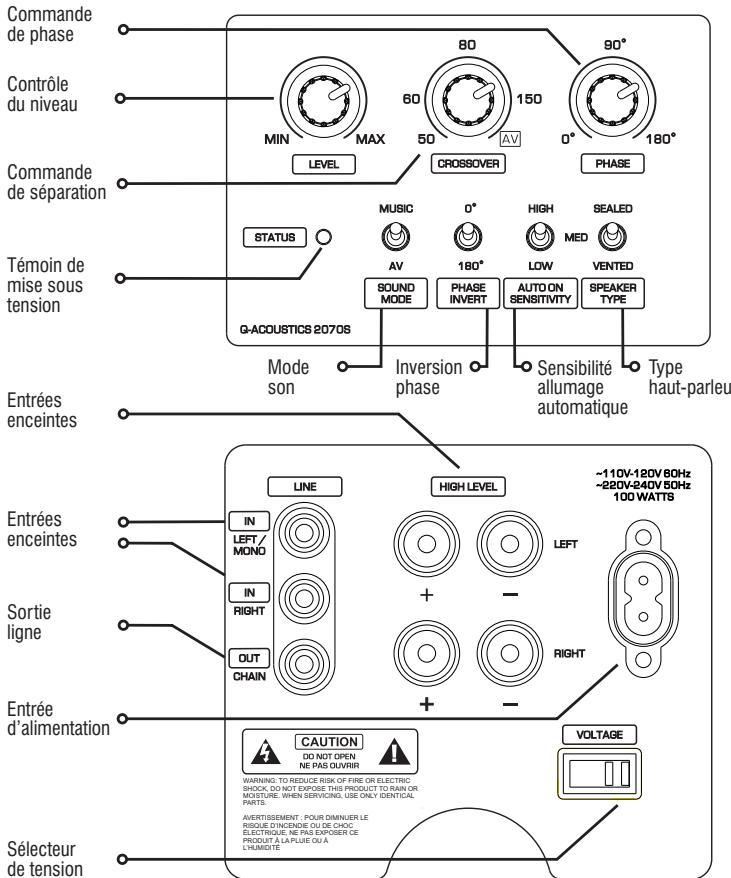

Enfichez le cordon d'alimentation fourni dans le haut-parleur des graves, puis dans la prise femelle d'alimentation AC. Branchez l'alimentation à la prise femelle d'alimentation, puis fermez (position "MARCHE") le commutateur d'alimentation du haut-parleur des graves. Le voyant SOUS TENSION sur le panneau de l' amplificateur du haut-parleur des graves s'allumera et le haut-parleur des graves fonctionnera.
Vérifiez les réglages sur votre amplificateur AV afin de vous assurer que le haut-parleur des graves est régèle sur "MARCHE" ou "OUI". Le niveau du haut-parleur des graves sur l'amplificateur AV doit être régèle sur sa position par défaut ou sur 0dB. Vous nevez avoir déjà régèle les dimensions et les positions des haut-parleurs pour tous les autres haut-parleurs de votre système. Si vous avez l'options pour régler la fréquence de séparation sur les autres voies, vérifiez que celle-ci est régèle de manière appropriée sur vos haut-parleurs. Réglez sur la distance (ou temporisation) correcte, compte tenu de la position que vous avezcision pour le haut-parleur des graves.
Système AV multivoies
Connexions
Lisez une musique stéreo que vous connaissez bien et testez le réglage d'inversion de phase et le réglage de niveau jusqu'à ce que vous entendiez un mélange de sons uniforme entre les haut-parleurs avant et le haut-parleur des graves. Si vous entendez le son du haut-parleur des graves se détacher du son des autres haut-parleurs, le volume est réglé trop fort!
Rappelez-vous toujours que la sensibilité de l'oreille humaine aux graves varie enormément en fonction du volume, d'ou la nécessite d'une large gamme de programmes et de niveaux de son. Une fois que vous étés satisfait du son, vous pouvez chercher un accord plus fin en utilisant le disque CD inclus.
De nombreux amplificateurs de home cinema ont des réglages de distance incorporens dans une temporisation dépendant de la distance du haut-parleur par rapport à la position optimale d'écoute ; le point où la musique est la meilleure. L'emplacement du haut-parleur des graves est très important dans un système de home cinema et donc, si ces réglages sont corrects, la performance globale du système sera très améliorée. Un disque CD est inclus avec le haut-parleur des graves 2070S pour faciliter le réglage de la distance et de la temporisation de l'amplificateur AV.
Disque d'installation : Ce disque contient six pistes, chacune lit un bruit rose (20 Hz à 1000 Hz) en associant un haut-parleur et le haut-parleur des graves.
Pisteun: Haut-parleur des graves et haut-parleur gauche avant
Pisteaux: Haut-parleur des graves et haut-parleur centre avant
Piste trois : Haut-parleur des graves et haut-parleur droit avant
Piste quatre : Haut-parleur des graves et haut-parleur droit arrirée
Piste cinq : Haut-parleur des graves et haut-parleur gauche arrête
Piste six : Haut-parleur des graves et tous les haut-parleurs
Choisissez le haut-parleur avant le plus proche du haut-parleur des graves et lisez la piste correspondante. Par exemple, s'il s'agit du haut-parleur droit avant, lisez la piste trois. Reglez la distance/temporisation de l'amplificateur du haut-parleur des graves de la plus petite valeur possible. Celle-ci peut être augmentée ou diminuée, qu'elle que soit le haut-parleur. Par exemple, si la distance est reglee sur 4m , remplacez-la par 4,1m ou 3,9m . Ecoutez pour voir si le bruit rose devient plus chaud et si la tonalité est plus dense ou plus mince.
Si vous choisissez 4,1 m et si le son présente une tonalité plus remplie, remplacez à nouveau le réglage par 4,2 m et ainsi de suite, jusqu'à ce que le son commence à nouveau à devenir plus mince. Cependant si, lorsque vous remplacez par 4,1, le son devient plus mince, essayez de diminuer le réglage à 3,9 m. Ainsi vous pourrez trouver le réglage optimum (le plus chaud).
Système AV multivoies
Connexions
Ne règlez pas en faisant varier la distance de mesure initiale de plus de n +/-0,5 m (pour cet exemple, ceci correspondrait de 3,5 m à 4,5 m). Si vous n'avez pas pu discerner une amélioration de tonalité, essayez de permuter la position du commutateur d'inversion de phase sur le haut-parleur des graves 2070S et répétez l'exercice. Ensuite vérifie à nouveau le son avec de la musique stéreo pour voir si une amélioration s'est produit.
Si le haut-parleur des graves 2070S est ensuite déplaced par rapport aux autres haut-parleurs, réglez à nouveau la distance amplificateur-haut-parleur des graves sur la nouvelle valeur et répêzez l'exercice. Une fois que vous pensez avoir atteint le réglage optimal, lisze la piste six pour vérifier le résultat global. Le son doit être bien rempli et chaud et il doit être intégré, sans qu'un haut-parleur particulier soit prédominant.
Système stéréo
Connexions
Il y a deux options de connexion pour un système stéreo. L'option recommendée consiste à utiliser un cable phono RCA stéreo partant des prises fénelles PRE-SORTIE de l'amplificateur mais, si votre amplificateur n'en a pas, vous pouvez utiliser les entrées HAUT NIVEAU de votre 2070S.
Raccordez un cordon phono RCA stéreo de bonne qualité aux entrées L (gauche) et R (droite) du 2070S et raccordez l'autre extrémité aux prises fénelles PRE-SORTIE à l'arrière de l'amplificateur. Le haut-parleur des graves ajoutera automatiquement les signaux L (gauche) et R (droit) ensemble pour qu'aucune information ne soit perdue. Si vous poulez utiliser deux haut-parleurs des graves, vous pouze faire passer un seul cable phono RVA vers chaque haut-parleur des graves, et ainsi avoir un système stéreo de haut-parleur des graves. Vérifiez que la sortie L (gauche) de l'amplificateur va vers le haut-parleur des graves gauche et que la sortie R (droite) va vers le côté droit pour préserver l'image stéreo des haut-parleurs principaux. Les haut-parleurs des graves doivent être placés pres de leurs haut-parleurs principaux respectifs, et le réglage devra être effectué séparément pour chaque haut-parleur des graves.
Système stéréo
Connexions
S'il n'y a aucune prise femelle PRE-SORTIE disponible, vous pouze utiliser les entrées HAUT NIVEAU. Vous aurez besoin de câbles de haut-parleur suffisamment longs pour aller du 2070S aux bornes haut-parleur de votre amplificateur. Raccordez les deux ensembles en vérifier que les voies L (gauche) et R (droite) sont correctes, et vérifie que les connexions plus et moins sont cohérentes aux deux extrémités.
Installation et réglage
Vérifiez que toutes les connexions système sont établies correctement et fermement. Vérifiez que le haut-parleur des graves est étéint. Réglez les commandes sur leurs valeurs par défaut suivantes.
Niveau Environ a mi-echelle
Séparateur Minimum 50 Hz pour les grands haut-parleurs reposant sur le sol et à mi-échelle (100 Hz) pour les haut-parleurs d'étagère ou les petits haut-parleurs
Phase A fond dans le sens antihoraire (réglage 0^
Mode son Musique
Inversion phase 0^
Sensibilité Moyenne
allumage
automatique
Type haut-parleur Sélectionnez "scellé" si vos principaux haut-parleurs sont du type boîtier étanche ou fermé. Sélectionnéz "Ported" si vos haut-parleurs principaux comportent un port ou un orifice de ventilation.
Branchez le cordon d'alimentation fourni dans le haut-parleur des graves, puis dans la prise femelle d'alimentation AC. Mettez sous tension à la prise femelle d'alimentation, puis fermez (position "MARCHE") le commutateur d'alimentation du haut-parleur des graves. Levoyant MARCHE sur le panneau d'amplificateur du haut-parleur des graves s'allumera et le haut-parleur des graves sera opérationnel.
Système stéréo
Installation et réglage
Lisez une musique que vous connaissiez bien et testez le réglage d'inversion de phase et le réglage de niveau jusqu'à ce que vous entendiez unmelonde sons uniforme entre les haut-parleurs avant et le haut-parleur des graves. Si vous entendez le son du haut-parleur des graves se détacher du son des autres haut-parleurs, le volume est réglé trop fort!
Rappelez-vous toujours que la sensibilité de l'oreille humaine aux graves varie enormément en fonction du volume, d'ou la nécessité d'une large gamme de programmes et de niveaux de son. Une fois que vous étés satisfait du son, vous pouvez chercher un accord plus fin en utilisant les autres commandes.
Séparateur: Cette commande déterminée à chaque féquence la sortie du haut-parleur des graves commence à diminuer rapidement. Il doit être réglée sur une valeur correspondant à la féquence à laquelle vos haut-parleurs principaux commencer à produit un son fort. Le réglage permet un transfert régulier entre la sortie du haut-parleur des graves et la sortie du haut-parleur principal. Si la valeur de réglage est trop faible, il y aura un "trou" dans le son avec certaines féquences très faibles; inversionement, si la valeur de réglage est trop élevé, certaines féquences seront amplifiées de manière excessive en générant des graves trop puissants. Vous pouvez avoir une idée du réglage correct à partir de la fiche des specifications de vos haut-parleurs principaux; recherchez la féquence la plus BASSE que le haut-parleur produit (le "point -3dB") sous le titre "Réponse en féquence". Le positionnement dans la pièce a un effet très important sur la reproduction des basses féquences par le haut-parleur des graves et par vos haut-parleurs principaux, donc ne vous inquiétez pas si vous constazez que vous avez besoin d'un réglage ne correspondant pas au point BASSE féquence spécifique pour vos haut-parleurs principaux.
Le réglage peut nécessiter de nombreuses heures d'écoute, car toutes les commandes de votre haut parleur des graves interagissant entre elles; il n'y a pas de route facile vers lesuccès. La position optimale du commutateur d'inversion de phase dépend beaucoup de la fréquence de séparation可以选择; aussi, lorsque vous procédez au réglage précis des commandes, vous pouvez continuer à essayer d'autres réglages pour voir celui que vous préférez.
Une fois que vous pensez être proche des réglages optimaux; vous pouvez alors améliorer l'intégration entre le haut-parleur des graves et les haut-parleurs principaux en réglant la commande de phase. Cette commande est unique, car elle utilise une temporisation pure, rendue possible par le processeur de signaux numériques intégré, et donc n'ajoute pas de son défavorable au "retard de groupe" comme sur la plupart des haut-parleurs des graves. Le processeur de signaux numériques (DSP) ajuste la temporisation disponible pour que cette commande assure toujours un déphasage de 0 - 180^ pour la fréquence de séparation可以选择. Cette commande affecte le niveau des graves produit à la fréquence de séparation et affecte aussi la régULARité de la transition. Il y aura à nouveau une interaction avec la commande de séparation, et il peut donc être nécessaire de procéder à de fins réglages de la fréquence de séparation pour obtenir les meilleur résultats possibles. Vous pourrez aussi Broker un résultat final milleur en basculant le commutateur d'inversion de phase et en essayant d'optimiser à nouveau les commandes de séparation et de phase. L'experimentation est la clé pour Broker un integration parfaite ; une fois qu'elle est atteinte, vous ne devez jamais pouvoir détecter qu'un son provient du haut-parleur des graves. Le résultat final sera un système avec une réponse des graves, puissant et étendue,semblant provenir del'étage son entre les haut-parleurs principaux.
Sur les enceintes avant est préférible d'effectuer un bi-câblage à condition que le réseau du répartiteur le permette.
Les enceintes du canal central et Surround sont branchées de manière conventionnelle.
Les raccordements pour un 6.1 et 7.1 sont les mêmes que les raccordements pour un 5.1 mais avec des canaux d'effets en plus.
Lorsque vous installez des câbles d'enceintes faites très attention à ne pas les faire passer dans des endroits dégagés au milieu de la pierce ou à tout autre endroit où ils pourraient représenter un danger. Faites passer les câbles d'enceinte le long des murs si possible.
Les câbles de la sortie « Line level » doivent être séparés des cordons d'alimentation. Ne faites jamais passer des câbles de la sortie « Line level » parallèlement aux câbles d'alimentation, en particulier sur des longueurs importantes.
Si le subwoofer se déclenché lorsque vous allumez ou éteignez des apparèils électriques, modifiez l'emplacement du cable du signal d'arrivée avant d'entreprenevre quoi que ce soit d'autre.
A propos du Home Theatre
Le schéma ci-dessus représenté la disposition recommmandée par Dolby Labs pour les systèmes 7.1. La disposition du 6.1 est la même sauf que la seule enceinte centrale remplace les deux enceintes arrrière. Le positionnement du 5.1 ne compte pas d'enceintes arrrière.
Positionnement : Les enceintes avant et centrales doivent être mises au même niveau. Si cela n'est pas possible, consultez le manuel du processeur qui vous permettra d'ajuster les temps de retard entre les enceintes centrales et avant. Si vous possédez un système 5.1, la position de l'auditeur peut être plus proche du mur arrêté. Àncore, soyez prét à faire des tests.
Gérer les graves : Les processeurs AV vous offre un besoin en matière de puissance. Si vous choisissez « Large » l'enceinte recoit la fréquence complète. Si vous choisissez « Small », le Subwoofer recoit les graves. Nous vous conseillons d'opter pour « Small » pour les modèles 2000C, 2010 et 2020 lorsque vous les utilisez dans votre système audio. Choisissez l'options « Large » pour la 2050. L'options subwoofer doit être sélectionnée (sur « MARCHE » ou « OUI »)
Niveau : ÀpRES avoir établi les paramètres de base de votre système, mettez votre processeur sur « setup » . Tous les haut-parleurs doivent être régles de façon à atteoir le même niveau du point de vue de l'auditeur. Si votre processeur vous permet de régler les temps de retard, suivez attentionivement les instructions car cela déterminée les résultats obtenu. Lorsque vous regardez un film, les canaux arrirées peuvent sembler attenués mais ils ne sont pas! Vous pourrez cependant ajuster le volume du subwoofer à la fois au niveau du processeur et du subwoofer. Une fois ces réglages effectués, ne les réajustez pas.
LFE: Le canal LFE envoit tous les effets sonores des graves au subwoofer. Si les enceintes sont sur « Small», les graves de ces canaux sont également retransmis au subwoofer. Si vous utilisez votre système à des niveaux extrémement élevés et que vous avez régle le niveau du subwoofer trop haut, vous risquez de surcharger le subwoofer et d'obtenir des sons assez déplaisants. Si cela se produit, baissez le niveau immédiatement.
Phase: Si vos enceintes sont mal connectées, les graves seront presque inaudibles et de très mauvaise qualité. Dans ce cas, vérifie les raccordements. Si le cable de votre enceinte possède une rayure, utilisez toujours le fil à rayure pour raccorder toutes les bornes positives (ROUGE). Le système sera ainsi toujours correctement raccordé.
Enceintes
Nettoyez les armoires avec un chiffon légèrement humidifié. N'utilise pas de produits de nettoyage à base de solvant. Si les armoires sont tâchéées, enlevez les tâches avec un chiffon légèrement humidifié avec de l'eau, du white spirit ou de l'alcool isopropylique selon la nature de la tâche. Puis tamponnez légèrement avec un chiffon pour enlever les résidus de produit de nettoyage. N'utilise jamais de produits abrasifs.
Grilles
Epoussetez les grilles avec unerosse douce. Ne demontez jamais les grilles des enceintes a moins que cela ne soit absolument nécessaire.
Unités d'entrainment
Ne manipulez ou ne touche jamais les unités d'entrainment des haut-parleurs car elles sont facilement endommagées.
Garantie
Les enceintes Q Acoustics sont garanties sans aucun défaut de fabrication ou de vice de matière :
Enceintes passives : 5 ans après l'achat.
Enceintes actives & Subwoofoers : 2 ans après l'achat.
Si un produit s'avéré défectueux durant la période de garantie, Q Acoustics s'engage à réparer ou à remplaner tout produit défectueux après inspection par un revendeur ou un représentant de la Compagnie.
Les mauvaises utilisations et l'usure habituelle ne sont pas couvertes par la garantie.
Les produit défectueux doivent d'abord être renvoyés au revendeur. Si cela n'est pas possible l'article doit être renvoyé de préférence dans son emballage d'origine, frais de port payés, à Q Acoustics ou à leur distributeur du pays, accompagné d'une preuve d'achat. Les dommages causés lors du transport au centre de réparation ne sont pas couverts par la garantie. Les frais de renvois seront pris en charge par Q Acoustics ou par leur distributeur.
Cette garantie n'affecte en rien vos droits d'utiliseurs.
Reveneur autorisé au Royaume-Uni:
Royaume-Uni CM23 5GZ
Pour plus d'informations sur les réparateurs dans d'autres pays veuillez nous contacter par e-mail à info@qacoustics.co.uk
2000C / 2010/ 2020 Support mural (Single)
Noir
2010/2020 Speaker Stand (paire)
Noir Blanc
646mm
| Enceintes passives | 2010 | 2020 | 2050 | 2000C |
| Type d'enceinte : | reflex 2 voies | reflex 2 voies | reflex 2 voies | reflex 2 voies |
| Unité des basses : (mm) | 100 mm | 125 mm | 2 x 165 mm | 2 x 100 mm |
| Unité des aigus : (mm) | 25 mm | 25 mm | 25 mm | 25 mm |
| Réponse en fréquence : (±3dB) | 68Hz -22 kHz | 64Hz -22 kHz | 44Hz -22 kHz | 75Hz -22 kHz |
| Impédance Nominale : | 6Ω | 6Ω | 6Ω | 6Ω |
| Impédance Minimum : | 4Ω | 4Ω | 4Ω | 4Ω |
| Sensibilité : (2.83v@1m) | 86dB | 88dB | 92dB | 89dB |
| Puisance conseillée de l'amplificateur : | 15 -75W | 25 -75W | 25 -150W | 25 -100W |
| Fréquence du répartiteur : | 2,8 kHz | 2,9 kHz | 2,6 kHz | 2,7 kHz |
| Volume effectif : | 3,3 litres | 6,4 litres | 34,9 litres | 7,58 litres |
| Dimensions : (HxPxL mm) | H234.5xP203xL150 | H264.5xP278xL170 | H1006xP321xL270 | H160xP203xL430 |
| Poids : (par enceinte) | 3,5 Kg | 5,0 Kg | 21 Kg | 6 Kg |
Subwoofer actif 2070S
Boitier : évent
Unité des basses : (mm) 2x170 mm grande portée
Puisance de I'amplificateur: 140 Watts
Fréquence du répartiteur: 50Hz -150Hz (var.)
Dimensions : (HxPxL mm) H425xP560xL195
Poids: 14,6Kg
