Type de produit	Radiateur électrique à bain d'huile
Marque	Darty
Modèle	TRDX40820E
Alimentation	Secteur 230 V (estimation)
Puissance	3 niveaux (Min, Med, Max) + mode ECO
Fonctions principales	Easy wheel, thermomètre numérique, minuterie programmable, mode ECO, antigel, verrouillage des touches, signal sonore réglable
Sécurité	Dispositif antiretournement, sonde de température interne, arrêt automatique en cas de surchauffe, diagnostic d'erreur
Affichage	Écran numérique avec température, horloge, indicateurs de puissance et symboles
Minuterie	Programmation journalière par plages de 15 min, jusqu'à 96 plages
Plage de température	5 °C (antigel) et de 10 °C à 28 °C
Dimensions (approx.)	60 x 25 x 65 cm (estimation)
Poids (approx.)	15 kg (estimation)
Surface recommandée	Pièce d'au moins 4 m²
Entretien	Nettoyer avec un chiffon doux et humide, sans détergents abrasifs. Enrouler le cordon sur le range-câble pour le rangement.
Accessoires inclus	Roulettes (à monter), range-câble
Service après-vente	SAV De'Longhi (voir liste jointe)

FOIRE AUX QUESTIONS - TRDX40820E DARTY

Comment régler l'heure sur mon radiateur Darty TRDX40820E ?

Branchez l'appareil. L'heure clignote à l'écran. Tournez le sélecteur pour régler les heures, appuyez pour confirmer, puis réglez les minutes et confirmez. Pour modifier l'heure ultérieurement, en mode manuel, appuyez sur le sélecteur pendant 5 secondes.

Comment programmer la minuterie ?

Appuyez sur le bouton minuteur pour activer le mode minuterie. Par défaut, le programme est préconfiguré (T1=21°C, T2=éteint). Pour modifier les températures T1 et T2, depuis le mode manuel, appuyez sur le sélecteur jusqu'à voir l'icône horloge, choisissez T1 ou T2, réglez la température. Pour modifier les plages horaires, mettez l'appareil en veille, appuyez 5 secondes sur le bouton minuteur, puis réglez les plages de 15 minutes.

Que signifie le code d'erreur PF ?

Le code PF indique une panne de sonde de température. PF1 = panne de la sonde de température ambiante, PF2 = panne de la sonde de sécurité interne. Dans les deux cas, l'appareil s'éteint. Contactez le service après-vente De'Longhi.

Comment activer le mode antigel ?

En mode manuel, réglez la température sur 5 °C en tournant le sélecteur dans le sens inverse des aiguilles d'une montre jusqu'à ce que 5 s'affiche et que le symbole antigel apparaisse. L'appareil fonctionnera alors à puissance maximale pour éviter le gel.

Comment verrouiller les touches ?

Appuyez simultanément sur le bouton minuteur et le sélecteur pendant au moins 3 secondes. Le symbole de verrouillage apparaît à l'écran. Pour déverrouiller, répétez la même opération.

Comment régler le niveau de puissance ?

Pendant le chauffage, appuyez deux fois sur le sélecteur. Le niveau de puissance clignote. Tournez le sélecteur pour choisir Min, Med, Max ou ECO en mode minuterie. Appuyez pour confirmer.

Pourquoi l'écran affiche-t-il 'H' ?

Le symbole 'H' signifie que la température interne de l'appareil est trop élevée. L'élément chauffant s'arrête automatiquement. Vérifiez que l'appareil n'est pas couvert et laissez-le refroidir. L'alarme disparaît quand la température baisse.

Que faire si l'écran affiche 'tos' ?

'tos' indique que le dispositif antiretournement s'est déclenché. Assurez-vous que l'appareil est en position verticale sur une surface plane. Une fois remis à l'endroit, l'appareil revient en veille automatiquement.

Comment nettoyer le radiateur ?

Débranchez l'appareil et laissez-le refroidir. Nettoyez avec un chiffon doux et humide. N'utilisez jamais de détergents ou de produits abrasifs.

Puis-je utiliser le radiateur dans une petite pièce ?

Il est déconseillé d'utiliser l'appareil dans une pièce de moins de 4 m². Assurez-vous que la pièce est bien isolée pour une utilisation optimale.

MODE D'EMPLOI TRDX40820E DARTY

RADIATEUR ÉLECTRIQUE À BAIN D'HUILE

Ce produit ne peut être utilisé que dans des locaux bien isolés ou de manière occasionnelle

A Bouton ON/STAND-BY B Bouton minuteur C Bouton de sélection/cadran de contrôle D écran E roulette F range-cable

Symboles affichés sur l'écran de l'appareil

verrouillage des touches

tension d'alimentation

88:88 température / horloge

éco niveaux de puissance sélectionnée

éco niveaux de puissance de fonctionnement

Symbole antigel

fonction minuteur

Indicateur de température (vert) 1 (T1)

Indicateur de température (rouge) 2 (T2)

Système "easy wheel

Retournez le radiateur sur un tapis ou toute autre surface non dure pour ne pas abimer la peinture.

Ouvrez complètement les roulettes en les tournant vers l'extérieur (Fig. 1). Remettez le radiateur en position verticale.

Fig.1

Emplacement

N'installez pas l'appareil juste au-dessous d'une prise de courant. Évitez d'utiliser l'appareil dans des pièces de moins de 4m²

Branchement électrique

Avant de brancher l'appareil sur la prise de courant, vérifie que la tension du secteur correspond à la valeur indiquée sur la plaque signalétique de l'appareil et que la ligne d'alimentation soit dimensionnée à la charge demandée. Une fois branché, l'appareil visualisera le symbole -C de couleur rouge.

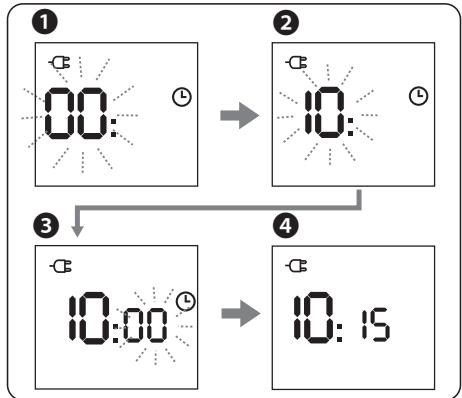

Réglage de l'heure

Lorsque vous utilisez le radiateur pour la première fois, ou après un débranchement prolongé de celui-ci, il est nécessaire de régler l'heure courante :

1. Branchez la fiche sur la prise de courant. L'inscription clignotera à l'écran.
2. Tournez le sélecteur pour régler l'heure courante.
3. Après avoir réglé l'heure exacte, appuyez sur le sélecteur : les chiffres des minutes clignotent.
4. Tournez le sélecteur pour régler les minutes, puis pressez-le pour confirmer.

Modification de l'heure

S'il s'avère nécessaire de régler à nouveau l'heure, en mode de fonctionnement manuel, appuyez sur le selector pendant 5 secondes, puis procédez comme expliqué ci-dessus. Avant avoir réglé l'horloge, l'appareil reviendra au mode de fonctionnement manuel.

Allumez l'appareil en appuyant sur le bouton

L'appareil commencera à fonctionner en manuel avec les réglages prédéfinis suivants:

Réglage de la température

Pour modifier la température, tournez le sélecteur dans le sens des aiguilles d'une montre pour l'augmenter et dans le

sens inverse des aiguilles d'une montre pour la diminuer.

Les réglages de température disponibles sont 5°C et de 10°C à 28°C.

Le réglage à 5°C active la fonction antigel. (voir Fonction antigel à la page 6).

Niveau de puissance sélectionnée et niveaux de puissance de fonctionnement

Il y a 3 niveaux de puissance (min (min) / med (moy) / max (max)) disponibles et le mode ECO.

Selon le niveau de puissance réglé, le niveau de puissance de fonctionnement peut être inférieur ou égal au niveau de puissance sélectionné.

La puissance thermique de fonctionnement est indiquée sur l'écran de l'appareil par les barres minces situées sous les indicateurs de la puissance sélectionnée.

Niveau de puissance sélectionnée

Niveau de puissance de fonctionnement

Si la température ambiente est sensiblement inférieure à la température sélectionnée, l'appareil commencera à chauffer la pièce en essayant d'élever la température au niveau sélectionné le plus rapidement possible. Si la température ambiente est proche de la température sélectionnée, l'appareil chauffera la pièce en utilisant une puissance thermique inférieure au niveau de puissance sélectionné. Lorsque la température régée est atteinte, l'appareil interrompt le chauffage.

Exemple: Le fonctionnement démarre à la température ambiante de 18°C, la température régée est de 25°C et le niveau de puissance sélectionné est Max.

Exemple d'écran:

Température ambiance

Température ambiance

Niveau puissance de fonctionnement: Maxe

Niveau puissance de fonctionnement: Moy

Température ambiante

Température ambiante

Niveau de puissance de fonctionnement: Min

La température ambiantes est atteinte, l'appareil cesse de chauffer

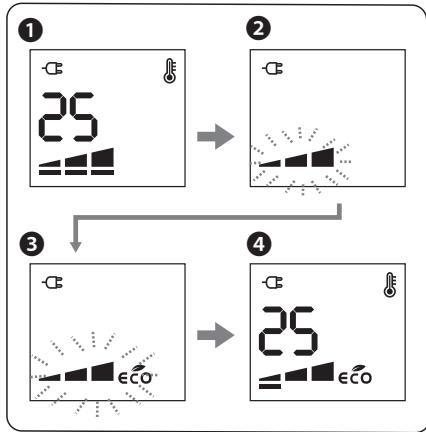

Réglage du niveau de puissance

1. Appuyez deux fois sur le sélecteur durant le chauffage.
2. Le niveau de puissance clignote.
3. Choisissez l'un des niveaux de puissance disponibles en tournant le sélecteur.
4. Appuyez une fois sur le sélecteur pour confirmer.

Mode eco

Quand le mode Eco est activé, l'appareil sélectionne automatiquement le niveau de puissance de fonctionnement le plus avantageux, de Max à Min, en contrôlant la température réglée afin d'obtenir une économie d'énergie et garantir en même temps un confort optimal.

Fonction antigel

Cette fonction est utile pour prévenir la congélation.

Pour l'activer, en fonctionnement manuel, quand la température est réglée sur 10°C, tournez le sélecteur dans le sens inverse des aiguilles d'une montre jusqu'à ce que la valeur 5 s'affiche et que le symbole apparaisse.

Ce mode de fonctionnement ne permet pas de régler la puissance de fonctionnement.

L'appareil est réglé automatiquement sur le niveau de puissance maximale. En tournant le sélecteur dans le sens des aiguilles d'une montre, on restaure le réglage de puissance précédent l'activation de la fonction antigel.

Fonctionnement temporise (minuteur)

En mode de fonctionnement avec minuteur, l'appareil fonctionne selon une programmation journalière préréglée qui peut être modifiée suivant les besoins de chacun.

Allumez l'appareil en appuyant sur la touche () puis appuyez à nouveau sur la touche pour activer le mode de fonctionnement du minuteur.

Le symbole s'affiche à l'écran en même temps que la température pré-réglée et que le niveau de puissance attribué à la plage hors d'heure courante.

Programme minuteur journalier

Le programme journalier du minuteur consiste en une séquence temporelle de 24 heures qui peut être divisée en 96 plages horaires de 15 minutes chacune.

Il est possible d'associer l'un des 2 réglages de température du minuteur à chaque plage horaire, T1 ou T2. Vous pouvez modifier les plages horaires et les températures T1 et T2 selon vos propres besoins.

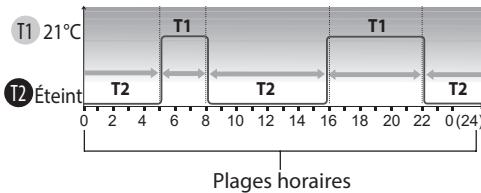

Programme minuteur journalier préréglé

Le programme journalier préconfiguré par défaut est le suivant :

T1 = 21^ T2 = chauffage éteint

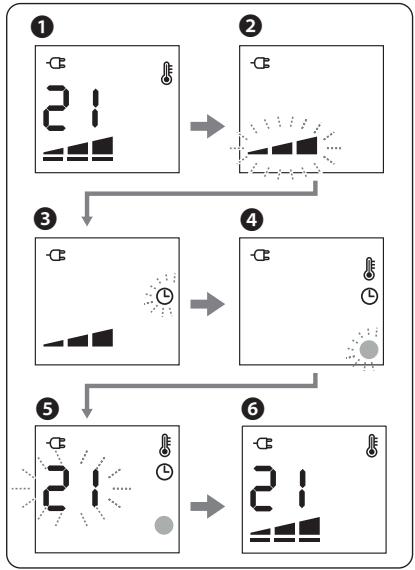

Comment modifier les températures journalières du minuteur

Vous pouvez modifier les réglages de la température pour T1 et T2 selon vos propres besoins. T1 est associé au voyant vert ( ) et peut être réglé à n'importe quelle température entre 10 et 28°C; T2 est associé au voyant rouge ( ● ) et peut être réglé sur éteint, antigel à 5°C ou toute autre température comprise entre 10°C et une température inférieure à T1.

Voyant vert

Min

Default

Max

Voyant vert

(Defaut) 28^

Voyant rouge

Default

Antigel

Max

(Défaut) 5^ 10^ inf. à T1

Éteint

Modifiez le réglage de la température du minuteur depuis le mode de fonctionnement manuel comme suit :

1. Appuyez sur le sélecteur.
2. Le niveau de puissance clignote.
3. Tournez le sélecteur jusqu'à ce que l'icône de l'horloge clignote puis appuyez sur le sélecteur.
4. Un voyant vert clignotant s'affiche à l'écran. Tournez le sélecteur pour CHOISIR entre le voyant vert (T1) et le voyant rouge (T2) puis pressez pour confirmer.
5. Les chiffres de la température clignotent. Tournez le sélecteur pour régler la température suivant vos propres besoins et pressez pour confirmer.
6. L'appareil quitte le menu et l'écran affiche les réglages de fonctionnement manuel.

Remarque: Effectuez les 6 passages précédents pour régler l'autre température du minuteur journalier non régée précédemment.

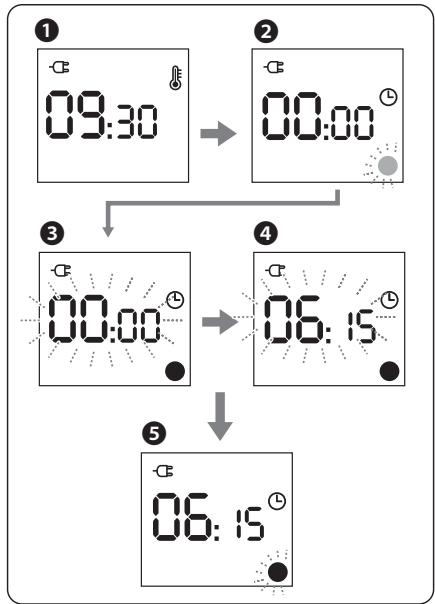

Comment modifier la programmation journalière du minuteur

1. Pour modifier la programmation journalière préréglée du minuteur, l'appareil doit être mis en mode stand-by. Appuyez sur le bouton Minuteur pendant environ 5 secondes.
2. L'appareil émet un signal sonore et l'écran affiche 00.00 et le symbole du voyant vert clignotant. Tournez le sélecteur pour sélectionner la température T1 = voyant vert ou T2 = voyant rouge que l'on souhaite dans la pièce à 00:00 puis appuyez sur le sélecteur pour confirmer.
3. Les chiffres de l'heure commencent à clignoter pour permettre de régler la plage horaire.
4. Tournez le sélecteur dans le sens des aiguilles d'une montre jusqu'à atteindre l'heure souhaitée pour cette plage. Il est possible de choisir n'importe quelle plage horaire en minutes.
5. Appuyez sur le sélecteur pour confirmer la fin de la plage horaire : le voyant de la température commence à clignoter pour permettre à l'utilisateur de régler la plage horaire suivante. Pour compléter la programmation journalière du minuteur, regalez les plages souhaitées dans les 24 heures, jusqu'à 23:45, en suivant la procédure décrite aux points de 3 à 5.

Exemple d'écran :

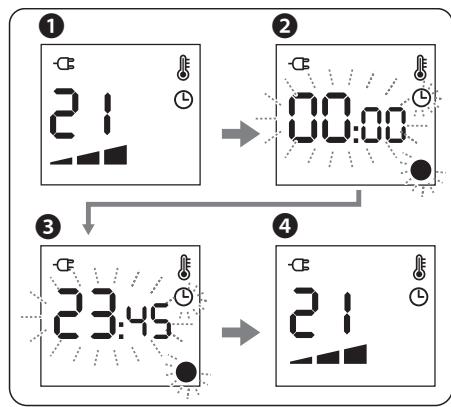

Comment afficher le programme journalier

Il pourrait s'avérer nécessaire de contrôler les réglages du programme journalier du minuteur.

1. Depuis le mode de fonctionnement avec minuteur, appuyez sur le bouton minuteur pendant environ 5 secondes.
2. L'écran affiche 00:00, l'indicateur de la température (T1 = vert ou T2 = rouge) et l'icône de l'horloge qui clignote.
3. Tournez le sélecteur dans le sens des aiguilles d'une montre pour afficher le programme journalier du minuteur de 00:00 à 23:45.
4. Appuyez sur le sélecteur pour quitter.

Exemple d'écran:

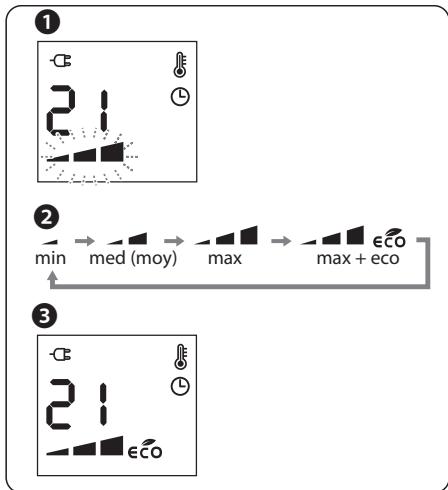

Réglage du niveau de puissance en mode de fonctionnement avec minuteur

En mode de fonctionnement avec minuteur, l'appareil fonctionne par défaut au niveau de puissance maximal. Il est possible de modifier le niveau de puissance comme suit :

1. En mode de fonctionnement avec minuteur, appuyez sur le sélecteur de contrôle : l'icône du niveau de puissance clignote.
2. Tournez le sélecteur pour sélectionner un niveau entre min (min) / med (moy) / max (max) / max + eco (max + eco).
3. Appuyez sur le sélecteur pour confirmer.

Exemple d'écran:

Nota Bene: Si la procédure pour modifier ou contrôler les réglages de l'appareil est interrompue et qu'aucun bouton n'est enfoncé pendant deux minutes, les réglages affichés à l'écran ne seront pas enregistrés et l'appareil reviendra aux réglages affichés précédemment.

Verrouillage des touches

Pour empêcher l'activation fortuite des boutons, il est possible de verrouiller les touches. Pour activer cette fonction, appuyez simultanément sur le bouton minuteur et sur le sélecteur de contrôle pendant au moins 3 secondes. L'écran affiche le symbole 8 et l'appareil émet un double signal sonore.

Quand l'appareil est allumé et le verrouillage des touches est activé :

Les boutons et le sélecteur sont verrouillés

En appuyant une fois sur le bouton ON / STAND-BY, l'appareil s'allume en stand-by et reste en stand-by même si on presse à nouveau le bouton ON / STAND-BY. - Pour rallumer l'appareil il sera nécessaire de désactiver le verrouillage des touches.

Quand l'appareil est éteint et le verrouillage des touches est activé:

Tous les boutons et le sélecteur sont verrouillés - il n'est pas possible d'allumer l'appareil

Pour désactiver la fonction, appuyez simultanément sur le bouton minuteur et sur le sélecteur de contrôle pendant au moins 3 secondes.

Réglage de la luminosité de l'écran

Après quelques secondes d'inactivité, la luminosité de l'écran se réduit automatiquement.

Durant l'inactivité, la luminosité peut être réglée, au besoin, en choisissant parmi 3 niveaux disponibles.

Quand l'appareil est en stand-by, il sera possible d'afficher le niveau de luminosité actuel en maintenant le sélecteur de contrôle enfoncé pendant environ 5 secondes.

Tournez le sélecteur jusqu'à atteindre la luminosité souhaitée, puis appuyez sur le bouton pour confirmer.

Activation/déactivation du signal sonore

Quand l'appareil est en stand-by, il est possible d'afficher le niveau de luminosité actuel en appuyant sur le sélecteur de contrôle pendant environ 5 secondes : appuyez sur le bouton minuteur et tournez le sélecteur pour modifier l'état du rétro-éclairage de On (● vert) à Off (● rouge) et vice-versa.

Appuyez sur le sélecteur pour confirmer.

Note bien : le signal sonore reste actif uniquement pour le bouton ON/STAND-BY.

Mémoire

Quand l'alimentation est rétablie après une interruption, l'appareil reprendra le fonctionnement en mode stand-by.

Quand l'appareil est rallumé en appuyant sur le bouton on / stand-by, les conditions de fonctionnement seront les mêmes que celles régées précédemment en mode de fonctionnement manuel.

Alarmes

L'appareil dispose d'un système diagnostic qui signale d'éventuelles anomalies. En cas de problèmes, l'écran affiche un message d'erreur avec un voyant carré rouge :

PF: (Erreur sonde 1) + signal sonore Panne sonde température ambiante. Contactez le SAV De'Longhi. PF2 (Erreur sonde 2) + signal sonore Panne sonde sécurité interne. Contactez le SAV De'Longhi. - H (Température élevée) Quand la température à l'intérieur de l'appareil est trop élevée, l'élément chauffant s'arrête automatiquement. L'écran montre H cycliquement (pendant 2 secondes). Pour éliminer la cause de l'alarme, vérifier que l'appareil ne soit pas couvert. - Bos (Dispositif de sécurité contre le retournement): le dispositif de sécurité contre le retournement interrompt le fonctionnement au cas où l'appareil serait renversé ou bien positionné de manière inappropriée au point d'en compromettre la sécurité. L'appareil émet un signal sonore et l'écran affiche tos. Une fois remis en position verticale, l'appareil a besoin de quelques secondes avant de recommencer à fonctionner en mode stand-by.

Entretien

Débranche la fiche de la prise de courant et laissez refroidir l'appareil. Nettoyez le radiateur à bain d'huile avec un chiffon doux et humide, n'utilisez pas de détergents ou de substances abrasives.

Si vous prévoyez de ne pas utiliser le radiateur à bain d'huile pendant un certain temps, enroulez le cordon d'alimentation sur le range-cable et rangez l'appareil dans un lieu sec. L'appareil a été conçu pour fonctionner, sans problèmes, pendant de nombreuses années.

En cas de dysfonctionnement, n'essayez pas de réparer le radiateur à bain d'huile vous-même, vous risquez de provoquer un incendie ou de subir des secousses électriques. Contactez le SAV De'Longhi (voir la liste des SAV De'Longhi jointe).

Tension d'alimentation

Puissance absorbée

Voir plaque signalétique

PROBLÈME	CAUSE	REMÈDE
L'écran ne fonctionne pas	Assurez-vous que l'appareil soit branché correctement et que la prise de courant fonctionne bien. Le dispositif de sécurité pourrait avoir étéint l'appareil	Branchez la fiche sur la prise de courant Éliminez l'obstruction et laissez refroidir l'appareil. Si l'appareil continue à ne pas fonctionner, contactez le SAV De'Longhi
L'appareil ne chauffe pas	La température régée pourrait être trop BASSE.	Réglez une température plus élevé
L'écran affiche : PF 1 + apparéil éteint (Erreur sonde 1)	Indique que le capteur de la température ambiente est en panne	Contactez le SAV De'Longhi
L'écran affiche : PF 2 + apparéil éteint (Erreur sonde 2)	Indique que le capteur de protection interne de l'appareil est en panne	Contactez le SAV De'Longhi
L'écran affiche : Ht (Température élevé)	L'appareil a atteint une température interne trop élevé	Contrôlez que l'appareil ne soit pas couvert et laissez refroidir l'appareil. Quand la température interne de l'appareil diminue, l'alarme s'eteint. Si l'appareil ne fonctionne pas, contactez le SAV De'Longhi
L'écran affiche : tous les et l'aparéil est étêt	L'interrupteur du dispositif contre le returnement s'est déclenché	Assurez-vous que l'appareil soit en position verticale, sur une surface plane. Si l'appareil ne fonctionne pas, contactez le SAV De'Longhi
