MODE D'EMPLOI ET20 BARTSCHER
Radiateur électrique de terrasse ET20
de page 25 à page 35
F/B/CH
1.1 Informations concernant la notice d'utilisation 26 1.2 Explication des symboles 26 1.3 Responsabilité et garantie 26-27 1.4 Protection des droits d'auteur 27 1.5 Déclaration de conformité 27
2. Sécurité 27
2.1 Généralités 27 2.2 Consignes de sécurité relatives à l'usage commercial de l'appareil 28 2.3Utilisation conforme 28
3. Transport, emballage et stockage 28
3.1 Inspection suite au transport 28-29 3.2 Emballage 29 3.3 Stockage 29
4. Caractéristiques techniques 29
4.1 Indications techniques 29 4.2 Aperçu des composants 30
5. Installation et utilisation 30
5.1 Consignes de sécurité 30-31 5.2 Montage et installation 31-33 5.3Utilisation 33-34
6. Nettoyage et maintenance 34
6.1 Consignes de sécurité 34 6.2 Nettoyage 34 6.3 Consignes de sécurité relatives à la maintenance 34-35
7. Élimination des éléments usés 35
Bartscher GmbH
1.1 Informations concernant la notice d'utilisation
La présente notice d'utilisation décrit l'installation, la manipulation et la maintenance de l'appareil, elle sert de source d'informations et d'ouvrage de référence.
La connaissance et l'observation de toutes les consignes de sécurité et des instructions mentionnées dans le mode d'emploi sont la condition sine qua non d'une utilisation sûre et correcte de l'appareil.
En outre, il convient de respecter les consignes locales de prévention des accidents et les dispositions générales de sécurité valables pour l'utilisation de l'appareil.
La présente notice d'utilisation fait partie intégrante du produit ; la conserver à proximité de l'appareil afin que le personnel d'installation, de commande, de maintenance et de nettoyage puisse y accéder en tout temps pour une future consultation.
1.2 Explication des symboles
Les consignes de sécurité et informations techniques importantes concernant l'appareil sont indiquées dans la présente notice d'utilisation par des symboles. Il est impératif de respecter ces consignes afin d'éviter les accidents ou les dommages corporels et matériels.
Avertissement!
Ce symbole caractérise les dangers pouvant entraîner des blessures.
Respecter exactement les avertissements indiqués concernant la sécurité du travail et faire preuve de prudence dans ces situations.
Avertissement! risque lié au courant électrique!
Ce symbole attire l'attention sur les situations dangereuses liées au courant électrique. Risque de blessure ou risque de mort en cas de non-respect des consignes de sécurité.
Attention!
Ce symbole désigne les consignes dont l'inobservation peut entraîner l'endommagement, les dysfonctionnements et/ou une panne complète de l'appareil.
Remarque!
Ce symbole met en valeur les conseils et informations devant être respectés afin d'assurer une utilisation efficace et sans défaut de l'appareil.
1.3 Responsabilité et garantie
Toutes les indications et consignes contenues dans la présente notice d'utilisation ont été réunies en tenant compte des prescriptions en vigueur, du niveau actuel de développement technique ainsi que de nos connaissances et expériences de plusieurs années.
Les traductions de la notice d'utilisation ont été également effectuées conscienceieusement. Nous déclinons toutefois toute responsabilité en cas d'erreurs de traduction. La version allemande ci-jointe de la présente notice d'utilisation fait foi.
Le contenu effectif de la livraison peut différer eventuellement des explications décrites ici et des représentations graphiques pour les modèles spéciaux, lorsque vous bénéficiaz
d'options de commande supplémentaires, ou liées aux dernières modifications techniques. Pour toutes questions, veuillez vous adresser au constructeur.
Remarque!
Lire attentivement la présente notice d'utilisation avant le début des opérations d'utilisation sur et avec l'appareil, en particulier avant sa mise en service. Le constructeur n'assume aucune responsabilité en cas de dommages et pannes résultat du non-respect de la notice d'utilisation.
Cette dernière doit être conservée directement avec l'appareil et être accessible à toute personne travaillant sur et avec l'appareil. Nous nous réservons le droit d'apporter des modifications techniques sur le produit pour améliorer ses qualités fonctionnelles et son développement.
1.4 Protection des droits d'auteur
La notice d'utilisation et les textes, les dessins, figures et autres représentations qui y sont contenus sont protégés par la loi sur les droits d'auteur. Les reproductions de tous types et de toutes formes – même partielles – ainsi que l'exploitation et/ou la transmission de son contenu ne sont pas permises sans autorisation écrite du fabricant. Toute violation de ces dispositions ouvre droit à des dommages et intérêts. Les autres droits demeurent réservés.
Remarque!
Les indications du contenu, les textes, dessins, figures et autres représentations sont protégés par les droits d'auteur et soumis à d'autres droits de propriété industrielle. Toute exploitation abusive est passible de peine.
1.5 Déclaration de conformité
L'appareil correspond aux normes et directives actuelles de l'Union européenne.
Nous l'attestons dans la déclaration de conformité CE.
Nous vous ferons parvenir sur demande la déclaration de conformité correspondante.
2. Sécurité
Ce chapitre donne un aperçu de tous les aspects importants de la sécurité.
De plus, des consignes concrètes de sécurité visant à écarter les dangers sont mentionnées dans les chapitres individuels et caractérisées par des symboles. Veiller en outre à respecter les pictogrammes indiqués sur l'appareil, les étiquettes et les inscriptions et à en préserver leur lisibilité.
L'observation de toutes les consignes de sécurité permet une protection optimale contre les risques et garantit un fonctionnement sûr et sans défaut de l'appareil.
2.1 Généralités
L'appareil est conçu d'après les règles techniques valables actuellement. Néanmoins, celui-ci peut comporter des risques en cas d'utilisation non conforme ou inappropriée.
La connaissance du contenu de la présente notice d'utilisation constitue une des conditions qui vous permet de vous protéger contre les risques, d'éviter les erreurs et, par conséquent, d'assurer une utilisation sûre et à l'abri des pannes.
Pour éviter tout risque et garantir une performance optimale de l'appareil, celui-ci ne doit être ni modifié ni transformé sans autorisation expresse du fabricant.
N'utiliser l'appareil que lorsque celui-ci est en parfait état de sécurité et de fonctionnement.
2.2 Consignes de sécurité relatives à l'usage commercial de l'appareil
Les indications afférentes à la sécurité du travail se réfèrent aux ordonnances de l'Union européenne valables au moment de la fabrication de l'appareil. En cas d'usage commercial de l'appareil, l'exploitant s'engage, pendant la durée totale de son utilisation, à constater la conformité des mesures citées en matière de sécurité du travail avec l'état actuel de l'arsenal de conseils et à respecter les nouvelles prescriptions.
À l'extérieur de l'Union européenne, respecter les lois sur la sécurité du travail et les dispositions régionales en vigueur sur le lieu d'exploitation de l'appareil.
Outre les consignes en matière de sécurité du travail mentionnées dans la présente notice d'utilisation, il convient d'observer et de respecter les consignes de sécurité et de prévention des accidents universelles pour le domaine d'utilisation de l'appareil, ainsi que les dispositions de protection de l'environnement en vigueur.
Ne pas laisser l'appareil fonctionner sans surveillance. Conserver impérativement le produit hors de la portée des enfants et de toute autre personne non compétente. o Conserver soigneusement le présent mode d'emploi. En cas de cession de l'appareil à une autre personne, il faut lui remettre également la notice d'utilisation. Toutes les personnes qui utilisent l'appareil doivent se tenir aux indications mentionnées dans la notice d'utilisation et respecter les consignes de sécurité.
Avertissement!
N'utiliser l'appareil qu'en plein air!
Utilisation du parasol chauffant dans des locaux fermés peut être dangereuse et est catégoriquement INTERDITE !
La sécurité de fonctionnement de l'appareil est garantie uniquement lors de l'utilisation conforme de celui-ci.
Toutes les interventions techniques, y compris le montage et la mise en état, doivent être uniquement effectuées par le service après-vente qualifié.
Attention!
Toute autre utilisation que celle indiquée et/ou toute utilisation différente de l'appareil est interdite et est considérée comme non conforme.
Les présentations de tous types contre le fabricant et/ou ses fondés de pouvoir par suite de dommages résultant d'une utilisation non conforme de l'appareil sont exclues.
L'exploitant est seul responsable en cas de dommages liés à une utilisation non conforme.
Par utilisation conforme, on entend également l'observation correcte des notices d'installation, d'utilisation, de maintenance et de nettoyage.
3.1 Inspection suite au transport
Vérifier l'intégrité et l'absence de dommages dus au transport dès réception du produit.
En cas de dommages identifiables extérieurement dus au transport, refuser ou accepter le produit livré uniquement sous réserve. Noter l'étendue du dommage sur les documents de transport/le bon de livraison du transporteur. Engager une réclamation.
Dès la détention des défauts cachés, formuler immédiatement une réclamation, les prétentions à dommages et intérêts étant valables uniquement dans les délais prescrits.
3.2 Emballage
Ne jeter le carton extérieur de l'appareil. Vous en avez besoin eventuellement pour garder l'appareil, lors d'un deménagement ou lorsque vous devez envoyer l'appareil à notre service après-vente en cas d'éventuels dommages. Retirer complètement les emballages extérieur et intérieur avant la mise en service de l'appareil.
Remarque!
Si vous désirez éliminer l'emballage, respectez les consignes en vigueur dans votre pays. Réintroduisez les matériaux d'emballage recyclables dans le circuit de recyclage.
Contrôlez si l'appareil et les accessoires sont complets. S'il devait manquer des éléments, veuillez contacter notre service après-vente.
3.3 Stockage
Garder les emballages fermés jusqu'à l'installation de l'appareil et en respectant les indications d'installation et de stockage apposées à l'extérieur.
Stocker les emballages uniquement dans les conditions suivantes :
- Ne pas garder les emballages à l'extérieur.
- Les besoins à l'abri de l'humidité et de la poussière.
- Ne pas les exposer aux fluides agressifs.
- Les protéger des rayons du soleil.
- Eviter les secousses mécaniques.
- En cas de stockage prolongé (> 3 mois), contrôlez régulièrement l'état général de tous les éléments et de l'emballage. Si nécessaire, les rafraîchir et les renouveler.
4. Caractéristiques techniques
| Désignation | Radiateur électrique de terrasse ET20 |
| Art. n°: | 825.205 |
| Alimentation: | 230 V 50 Hz 2000 W |
| Positions de chauffe: | 3 (650 W, 1350 W, 2000 W) |
| Hauteur: | réglable de 1,75 m à 2,10 m |
| Poids: | env. 8,5 Kg |
| Longueur de câble: | env. 7 m |
| Dimensions: | L 550 x P 500 x H 1750-2100 mm |
Sous réserve de modifications!

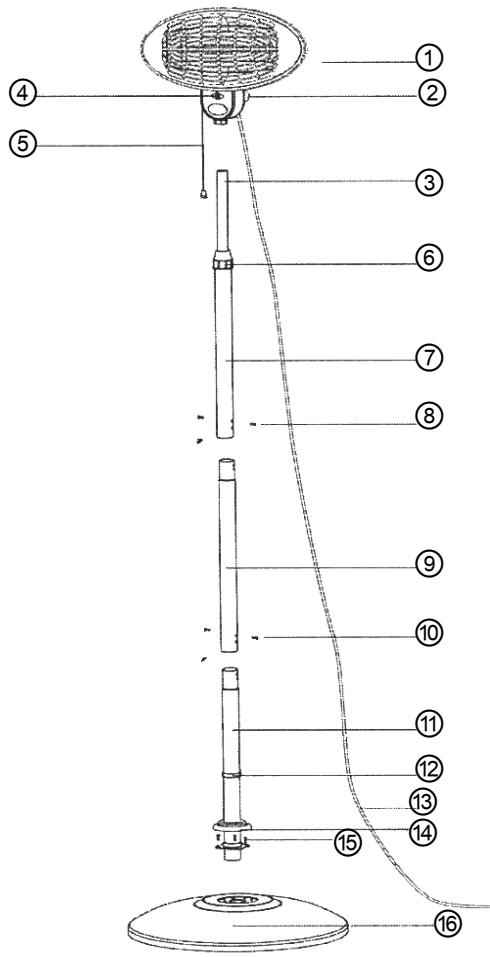

4.2 Aperçu des composants
- Radiateur
- Vis de blocage
- Tube de rallonge
- Affichage des allures
- Interrupteur allures à tirette
- Manchon de raccordement filtré orientable
- Tube supérieur
- 3 vis M5x8
- Tube central
- 3 vis M5x8
- Tube inférieur
- Bride pour câble d'alimentation
- Câble d'alimentation
- Cache-pied
- 4 vis M6x35
- Pied
5.1 Consignes de sécurité
AVERTISSEMENT! Risque lié au courant électrique!
L'appareil ne doit être branché qu'aux prises munies à la terre.
Ne jamais retirer la fiche de la prise en tirant sur le câble.
Le câble d'alimentation ne doit pas entrer en contact avec des pièces chaudes.
Ne jamais toucher l'appareil avec les mains mouillées.
Avertissement! risque de brûlures
Pendant le fonctionnement, certaines pièces de l'appareil chauffent beaucoup. Afin d'éviter des blessures, ne touchez ces surfaces qu'avec précaution.
Ne jamais toucher le radiateur. Même lorsque l'appareil est éteint, soyez prudent, car le radiateur nécessite env. 15 minutes pour refroidir. Ne pas utiliser l'appareil lorsque celui-ci ne fonctionne pas correctement, est endommagé ou tombé par terre. N'utiliser aucun accessoire ou aucune pièce détachée non recommandés par le fabricant. Ceux-ci pourraient présenter un danger pour l'utilisateur ou endommager l'appareil et entraîner des dommages corporels, en plus la garantie expire. Ne pas exposer l'appareil à des intempéries (tel que tempête, pluie, neige ou orage). Ne pas placer des chiffons ou des couvertures sur le radiateur. Ne pas placer des objets inflammables à proximité du radiateur. Ne pas enrouler le câble d'alimentation autour de l'appareil. Ne pas laisser les enfants seules et sans surveillance avec le radiateur. Ne faire fonctionner l'appareil que sous votre surveillance. Ne pas renverser ni déplacer l'appareil pendant le fonctionnement.
Avertissement! risque lié au courant électrique!
L'appareil peut causer des blessures en cas d'installation non conforme.
Avant de procéder à son installation, comparer les données du réseau électrique local aux indications techniques de l'appareil (voir plaque signalétique).
Brancher l'appareil uniquement lorsqu'il y a conformité ! Respecter les consignes de sécurité !
Attention!
Branchement de l'appareil sur le secteur seulement après le montage!

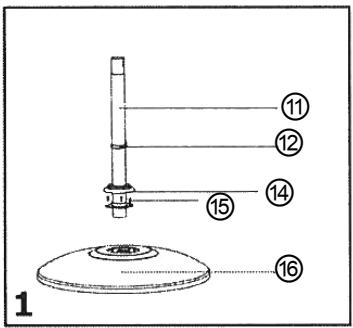

- Placez le tube inférieur ⑪ sur le pied ⑥ et
Vissez ce premier à l'aide des 4 vis M6x35 ⑤.
Fixez ensuite la bride ⑫ sur le tube inférieur ⑪ (fig. 1).

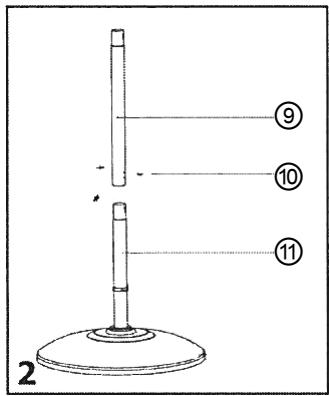

- Assemblez le tube inférieur ⑪ et le tube central ⑨ à l'aide des 3 vis M5x8 ⑩ (fig. 2).
- Assemblez le tube supérieur ⑦ et le tube central ⑨ à l'aide des 3 vis M5x8 ⑩ (fig. 3).

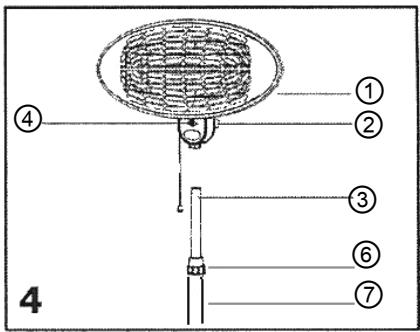

- Positionnez le radiateur ① sur le tube de rallonge ③ du tube supérieur ⑦ et fixez le radiateur ① à l'aide de la vis de blocage ② se trouvant derrière l'affichage des allures ④. Fixez ensuite le tube de rallonge ③ à l'aide du manchon de raccordement filtré orientable ⑥ dans la position souhaitée (fig. 4).
Installation
- Placez l'appareil sur un endroit plan et sûr, capable de tenir le poids de l'appareil.
- Ne placez JAMAIS l'appareil sur une surface inflammable (comme par exemple : une nappe, un tapis, etc.).
- Ne pas installer l'appareil à proximité de deux ouverts, de jours électriques, de poêles de chauffage ou d'autres sources de chaleur.
- Installez l'appareil de façon à ce que la fiche soit accessible et à ce que personne ne puisse trébucher sur le câble ou s'y empêtrer (comme les enfants qui jouent).
- Respectez une distance minimale (60 cm) entre le radiateur terrasse et d'autres objets.
Avertissement! risque d'incendie!
Veillez à l'absence de tout matériel inflammable autour de l'emplacement de l'installation. Il convient de respecter une distance suffisante vers tous les côtés.
- Ne pas monter l'appareil à proximité de rideaux et/ou d'autres objets inflammables.
- Ne pas installer l'appareil à proximité d'une piscine ou d'un étang, dans les salles de bains ou à proximité de la douche.
- Ne pas faire fonctionner l'appareil dans des locaux intérieurs clos.
- Dans la mesure possible, ne pas placer l'appareil dans des zones de passage pour éviter que le radiateur terrasse ne puisse être renversé.
Remarque!
L'appareil est équipé d'un dispositif de sécurité qui met l'appareil hors tension lorsque le radiateur ne se trouve plus dans sa position d'utilisation (installation verticale), par ex. lorsque le radiateur a été renversé par une forte rafale de vent.
5.3 Utilisation
Le radiateur électrique avec les tubes de chauffe en quartz est mis en service au moyen de l'interrupteur à tirette. Lorsque l'appareil est mis en marche, vous apercevrez des faibles vibrations qui s'arrêtent après quelques secondes. - En tirant la première fois sur l'interrupteur à tirette vous mettez en marche le niveau 1 : 650 W (énergie normale). - En tirant une nouvelle fois sur l'interrupteur, vous commutez en niveau 2 : 1350 W (énergie intermédiaire). Le niveau 3 : 2000 W (énergie forte) se règle en tirant encore une fois sur l'interrupteur à tirette. Pour éteindre l'appareil, actionnez l'interrupteur à tirette autant de fois jusqu'à ce que le chiffre "0" s'affiche dans l'indicateur du niveau de chauffage. Puis débranchez l'appareil (retirer la fiche de la prise de courant!).
L'angle d'inclination du radiateur est régable (0^ 45^)
Avant de régler l'angle d'inclination, éteignez l'appareil et laissez-le refroidir pendant 15 minutes.
Avertissement! risque de brûlures!
Pendant le fonctionnement, le radiateur est brûlant! Ne jamais modifier l'angle d'inclinaison pendant le fonctionnement!
La hauteur du radiateur électrique de terrasse est réglable (1,75 à 2,10 m). Pour ce faire, retirez le tube de rallonge ③ du tube supérieur ⑦ jusqu'à ce que la hauteur souhaitée soit atteinte. Fixez ensuite le tube de rallonge en tournant le manchon de raccordement filtre ⑥ dans le sens des aiguilles d'une montre.
6.1 Consignes de sécurité
Avant de nettoyer et de réparer l'appareil, débrancher celui-ci en retirant la fiche de la prise de courant et laisser refroidir l'appareil. Ne pas utiliser de détergents caustiques et veiller à ce que l'eau ne pénétre pas à l'intérieur de l'appareil. Ne JAMAIS plonger l'appareil, le cordon et la fiche dans l'eau ou autres liquides.
Attention!
L'appareil n'est pas conçu pour le nettoyage par jet d'eau direct. Par conséquent, vous ne devez jamais le laver avec un jet d'eau sous pression!
6.2 Nettoyage
Après une période prolongée d'utilisation, il est possible qu'il y ait de la poussière qui s'est déposée sur l'élément réflecteur. Elle doit être enlevée par des spécialistes. Après le service, l'extérieur de l'appareil doit être nettoyé, si nécessaire, à l'aide d'un chiffon doux. N'utiliser qu'un chiffon doux et ne JAMAIS utiliser des chiffons grossiers sous risque de rayer le métal. Assurez-vous que l'appareil a été nettoyé conformément aux prescriptions avant de le ranger dans un endroit sec.
6.3 Consignes de sécurité relatives à la maintenance
Vérifier de temps en temps l'absence d'endommagements au niveau du cordon secteur. Ne jamais utiliser l'appareil lorsque le cordon est endommagé. Si le cordon présente des endommagements, celui-ci doit être remplacé par un électricien qualifié. En cas de dommages ou de pannes, adressez-vous à votre commerce spécialisé ou à notre service après-vente.
Toute intervention de maintenance ou de réparation ne doit être effectuée que par un spécialiste ou un atelier spécialisé qui utilise les pièces de rechange et les accessoires d'origine. Ne tentez jamais de réparer vous-même l'appareil!
Appareils usagés
Procéder à l'élimination de l'appareil usagé à la fin de sa durée de vie conformément aux prescriptions nationales. Il est recommandé de contacter une entreprise spécialisée dans la gestion des éléments usés ou de contacter le département d'élimination de votre commune.
Avertissement!
Afin d'exclure l'abus et les risques encourus, rendre l'appareil usage inutilisable avant son élimination. Débrancher pour cela l'appareil de l'alimentation secteur et retirer le câble d'alimentation de l'appareil.
Remarque!
Pour l'élimination de l'appareil, veuillez respecter les prescriptions en vigueur dans votre pays et votre commune.
Bartscher GmbH
