TITAN MICRO - Subwoofer MOSSCADE - Notice d'utilisation et mode d'emploi gratuit

Nom du produit	MOSSCADE TITAN MICRO
Catégorie	Subwoofer
Type d'enceinte	Subwoofer actif
Puissance RMS	200 Watts
Réponse en fréquence	30 Hz - 150 Hz
Dimensions	300 x 300 x 300 mm
Poids	10 kg
Connexions disponibles	Entrée RCA, Sortie haut-parleur
Consommation électrique	Environ 50 W
Utilisation recommandée	Idéal pour améliorer les basses dans un système home-cinéma ou audio domestique.
Maintenance	Nettoyer régulièrement avec un chiffon sec. Éviter l'exposition à l'humidité.
Réparation	Contactez un service après-vente agréé pour toute réparation.
Consignes de sécurité	Ne pas ouvrir le boîtier. Éviter l'exposition à l'eau et à la chaleur excessive.
Garantie	2 ans

FOIRE AUX QUESTIONS - TITAN MICRO MOSSCADE

Comment connecter le MOSSCADE TITAN MICRO à mon système audio?

Utilisez un câble RCA pour connecter la sortie subwoofer de votre amplificateur à l'entrée LFE du MOSSCADE TITAN MICRO. Assurez-vous que le subwoofer est branché sur une prise électrique et allumez-le.

Que faire si le subwoofer ne produit aucun son?

Vérifiez que le câble RCA est correctement connecté et que le subwoofer est alimenté. Assurez-vous que le volume du subwoofer est réglé à un niveau audible et que votre amplificateur envoie bien un signal à la sortie subwoofer.

Comment ajuster le volume du MOSSCADE TITAN MICRO?

Utilisez le bouton de volume situé à l'arrière du subwoofer pour régler le niveau sonore. Commencez par un niveau bas et augmentez progressivement jusqu'à obtenir le volume désiré.

Pourquoi y a-t-il un bourdonnement provenant du subwoofer?

Un bourdonnement peut être causé par une boucle de masse. Essayez de brancher le subwoofer et l'amplificateur sur la même prise électrique. Si le problème persiste, utilisez un isolateur de boucle de masse.

Comment positionner le MOSSCADE TITAN MICRO pour un son optimal?

Placez le subwoofer près d'un mur ou dans un coin de la pièce pour renforcer les basses. Expérimentez avec le positionnement pour trouver l'endroit qui offre le meilleur son dans votre espace.

Le subwoofer s'éteint tout seul. Que faire?

Vérifiez si le mode veille automatique est activé. Si c'est le cas, le subwoofer s'éteint après une période sans signal. Vous pouvez désactiver cette fonction dans les réglages si nécessaire.

Quelle est la fréquence de coupure recommandée pour le MOSSCADE TITAN MICRO?

Une fréquence de coupure entre 80 Hz et 100 Hz est généralement recommandée. Ajustez selon vos préférences personnelles et les caractéristiques de votre système audio.

Comment puis-je nettoyer le MOSSCADE TITAN MICRO?

Utilisez un chiffon doux et sec pour dépoussiérer l'extérieur du subwoofer. Évitez d'utiliser des produits chimiques ou de l'eau pour éviter d'endommager la surface.

MODE D'EMPLOI TITAN MICRO MOSSCADE

Précautions d'emploi 2

Description du caisson. 3

Boîtier transmetteur sans fil - vue de face. 3

Description de l'amplificateur. 4

Boîtier transmetteur sans fil - vue de dos. 5

Description de la télécommande. 5

Conseils d'utilisation 6

Branchement du caisson à l'amplificateur. 6

Placement du caisson 6

Mise en marche du caisson. 6

Règlages 7

Contrôle du volume. 7

Réglages pré-programmés. 7

Fréquence de coupure 7

Règlage de phase. 7

Silence 7

Conseils de réglage. 7

Caractéristiques techniques. 8

Remédier aux problèmes 9

Garantie. 9

La réalisation des caissons Mosscade a fait l'objet de tout notre savoir-faire, tant au niveau de la conception qu'à celui de la fabrication. Les haut-parleurs, les composants électroniques ainsi que les ébénisteries correspondent à des critères de sélection de très haute qualité. Le fonctionnement et la finition de chaque produit ont été contrôlés avant sa livraison. Le Titan Micro vous offre le meilleur de la technologie pour vous permettre de profiter dans les excellentes conditions de vos musiques, concerts et films préférés.

Prenez quelques minutes pour lire ce fascicule avant l'utilisation de votre nouvel achat. Il vous indiquera comment tirer partie au mieux de toutes ses capacités.

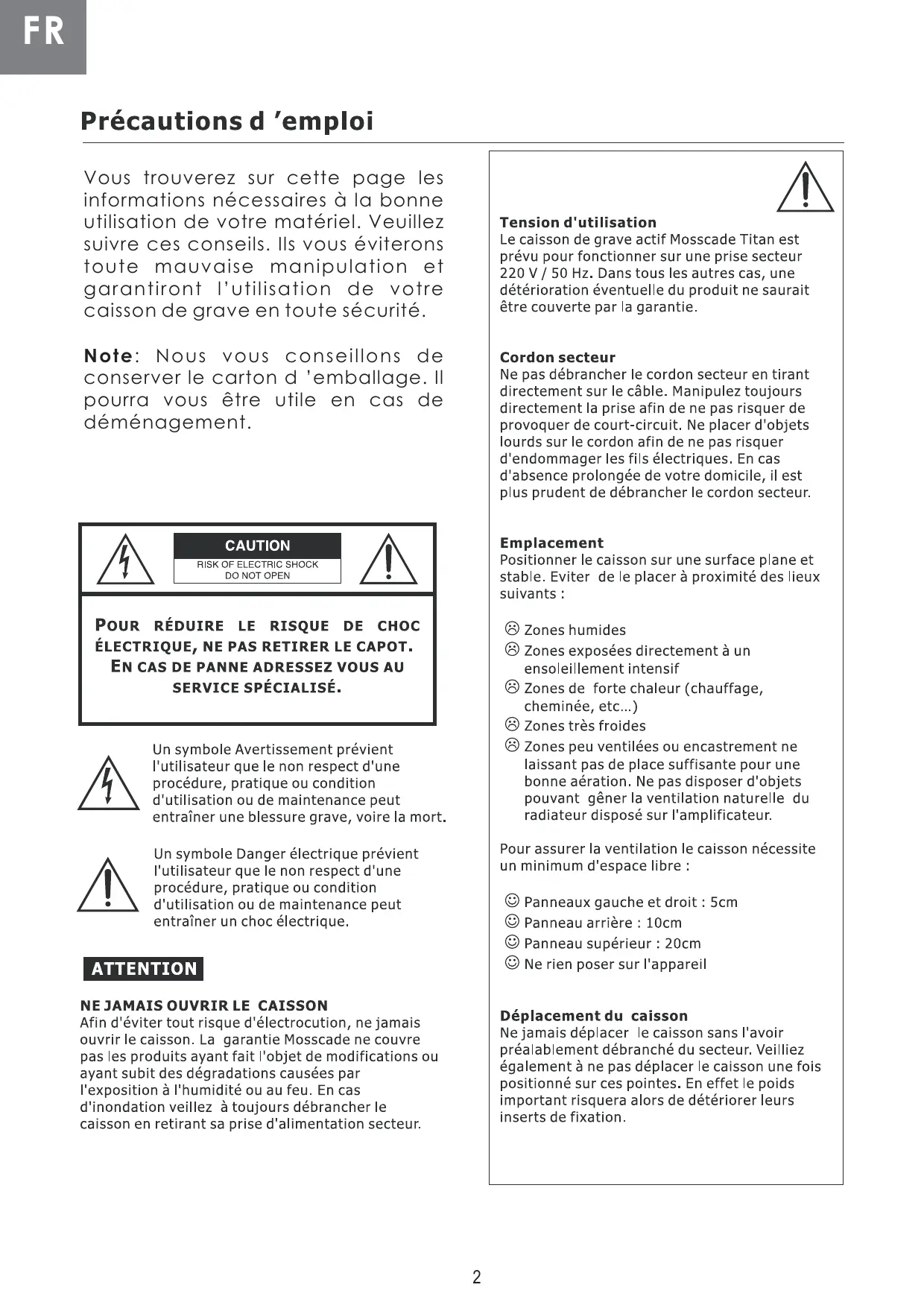

Précautions d'emploi

Vous trouverez sur cette page les informations nécessaires à la bonne utilisation de votre matériel. Veuillez suivre ces conseils. Ils vous éviteront toute mauvaise manipulation et garantiront l'utilisation de votre caisson de grave en toute sécurité.

Note: Nous vous conseillons de conserver le carton d'emballage. Il pourra vous être utile en cas de déménagement.

Un symbole Avertissement prévient l'utilisateur que le non respect d'une procédure, pratique ou condition d'utilisation ou de maintenance peut entraîner une blessure grave, voir la mort.

Un symbole Danger électrique prévient l'utilisateur que le non respect d'une méthode, pratique ou condition d'utilisation ou de maintenance peut entraîner un choc électrique.

NE JAMAIS OUVRIR le caisson

Afin d'éviter tout risque d'électrocution, ne jamais ouvrir le caisson. La garantie Mosscade ne couvre pas les produits ayant fait l'objet de modifications ou ayant subi des dégradations causées par l'exposition à l'humidité ou au feu. En cas d'inondation, veillez à débrancher le caisson en détachant sa prise d'alimentation secteur.

Tension d'utilisation

Le caisson de grave actif Mosscade Titan est prévu pour fonctionner sur une prise secteur 220 V / 50 Hz. Dans tous les autres cas, une dépréciation éventuelle du produit ne saurait être couverte par la garantie.

Cordon secteur

Ne pas débrancher le cordon secteur en tirant directement sur le câble. Manipulez toujours directement la prise afin de ne pas risquer de provoquer de court-circuit. Ne placez aucun objet lourd sur le cordon afin de ne pas risquer d'endommager les fils électriques. En cas d'absence prolongée de votre domicile, il est plus prudent de débrancher le cordon secteur.

Emplacement

Positionner le caisson sur une surface plane et stable. Éviter de le placer à proximité des lieux suivants :

Zones humides • Zones exposées directement à un ensoleillement intensif • Zones de forte chaleur (chauffage, cheminée, etc...) • Zones très froides • Zones peu ventilées ou encastrement ne laissant pas de place suffisante pour une bonne aération. Ne pas disposer d'objets pouvant gêner la ventilation naturelle du radiateur disposé sur l'amplificateur.

Pour assurer la ventilation, le caisson nécessite un minimum d'espace libre :

Panneaux gauche et droit : 5cm Panneau arrête:10cm Panneau supérieur : 20cm Ne rien poser sur l'appareil

Déplacement du caisson

Ne jamais déplacer le caisson sans l'avoir préalablement débranché du secteur. Veillez également à ne pas déplacer le caisson une fois positionné sur ces pointes. En effet, le poids important risquera alors de déterminer leurs inserts de fixation.

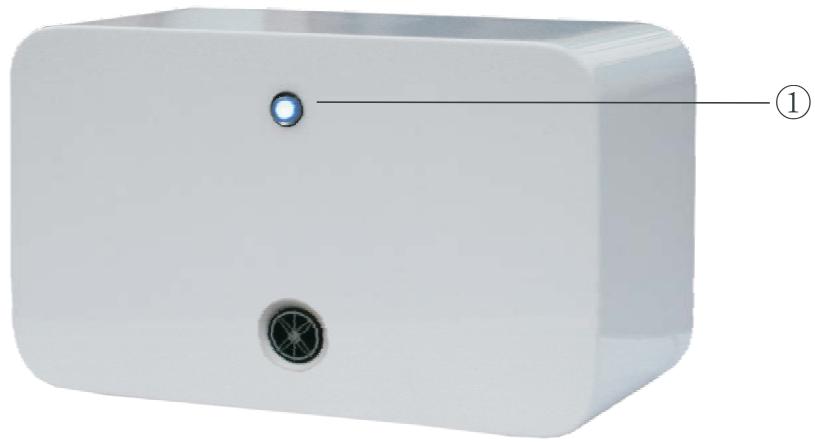

Boîtier transmetteur sans fil - vue de face

Témoin de mise en marche

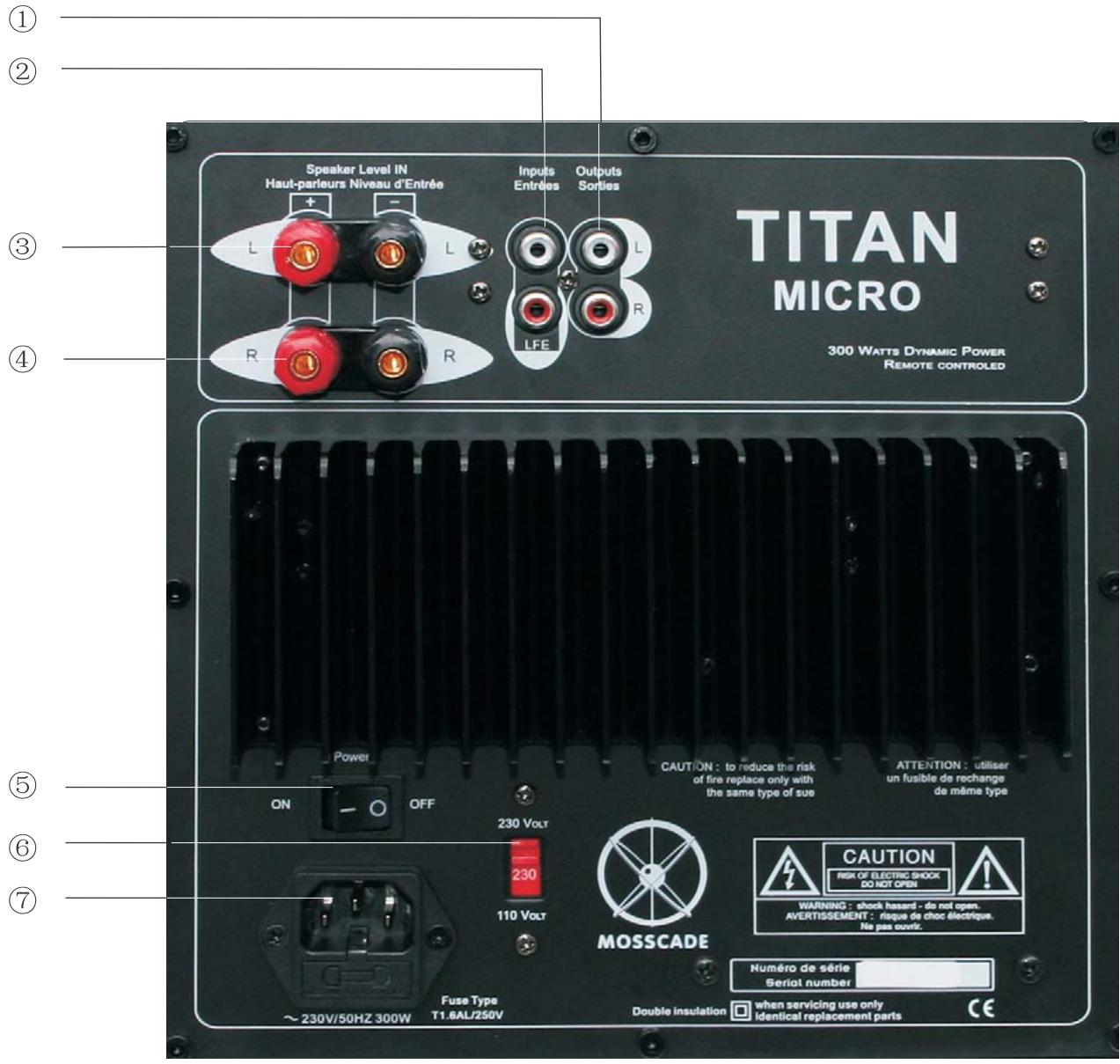

Description de l'amplificateur

① Borne RCA de sortie ② Borne RCA (bas niveau) gauche et droite (branchement de l'amplificateur) ③ Bornes HP (haut niveau) gauche (branchement direct en parallèle de l'enceinte gauche) ④ - ⑤ Interrupteur ⑥ Sélection de voltage 220V ou 110V ⑦ Branchement secteur

(1) ② - Bornes HP (haut niveau) gauche (branchement direct en parallèle de l'enceinte gauche) ③ Borne RCA (bas niveau) gauche et droite (branchement de l'amplificateur) ④ Borne RCA de sortie ⑤ Sélection du canal de transmission (6) Branchement secteur

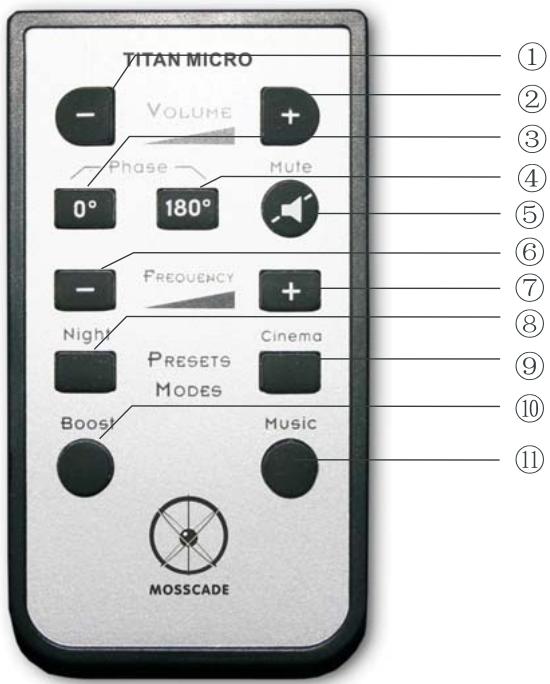

Description de la télécommande

Diminuer le volume Augmenter le volume Sélection de phase à Sélection de phase à Fonction MUTE (silence) Diminuer la fréquence de coupure Augmenter la fréquence de coupure Régler « NUIT » Régler « CINÉMA » Réglages « BOOST » Réglages « MUSIQUE »

Branchement du caisson à l'amplificateur

Note: Dans la mesure du possible, il est préférible d'utiliser les entrées Lignes (borne RCA) pour raccorder votre caisson car ce sont les entrées qui délivreront les valeurs performances. Cependant, l'utilisation des entrées sur bornes HP reste valable.

En fonction de votre amplificateur et de votre installation, il existe deux manières de raccorder libre caisson :

Si vous utilisez un ampli Audio Video : munissez-vous d'un cable de modulation RCA Cinch male/male. Utilisez la sortie RCA subwoofer de votre amplificateur et reliez celle-ci à l'entrée RCA Cinch rouge du boîtier transmetteur sans fil. Si vous utilisez votre subwoofer dans un système triphonique : vos nevez reliersorties Hautparleurs de vour amplificateur à la fois à vos enceintes principales et au boîtier transmetteur sans fil sur les bornes « Entrées Haut-niveau ». Branchez la sortie droite sur les bornes R+ et R- et la sortie gauche sur les bornes L+ et L-. Dans ce cadre, vous devez ajuster le niveau du caisson et sa fréquence de coupure à ceux des enceintes principales.

REMARQUE: Il est également possible d'utiliser le caisson sans le boîtier transmetteur sans fil. En ce cas, effectuez les mêmes branchements que précédemment directement sur le caisson.

Placement du caisson

Le micro est doté d'un système de transmission sans fil qui vous autorise une installation simple à l'endroit le plus approprié de votre salle d'écoute.

L'emplacement du caisson peut influer sur la qualité sonore. Un mauvais placement peut créer de gros problèmes de résonnances causant de spectaculaires différences de niveau d'un endroit à l'autre : le son paraîtra fort près des murs et dans les coins et trop bas voire très faible au milieu de la pièce. L'emplacement du caisson peut donc se révéler très important. La solution idéale sera de placer le caisson à l'avant, proche de la voie centrale et pas trop près du mur. Évitez dans tous les cas d'installer le caisson dans un coin. Cette position accentuera les résonnances et donnera un son sourd et sans nuances.

Mise en marche du caisson

ATTENTION: veillez à ce que le volume du caisson soit en position minimale lors de sa première utilisation.

Après avoir connecté le cordon à la prise murale d'alimentation, positionnez l'interrupteur sur « ON »

Après quelques secondes, le voyant devient bleu, indiquant que le caisson est sous tension.

Le Titan Micro comprend un dispositif de mise en veille automatique (coupure des circuits d'alimentation interne). Le caisson se mettra en veille après une période d'inactivité de 5 minutes environ (le voyant passe au rouge).

Dès que le caisson détecte la présence d'un signal, il se remet en service automatiquement.

REMARQUE: Si le caisson a tendance à s'éteindre en veille pendant que vous visionnez un film, diminuez le réglage de volume du caisson et compensez alors la baisse de niveau sonore en augmentant le niveau de la sortie subwoofer de l'amplificateur audio-video.

Réglages

Le Titan Micro bénéficiera d'un système de contrôle électronique avancé qui évitera automatiquement tout problème de saturation, même à haut niveau, ce qui vous permettra d'exploiter votre caisson au maximum de ses capacités.

Afin de faciliter l'intégration dans votre système audio-vidéo et dans votre local d'écoute, le Titan Micro vous offre plusieurs possibilités de réglage depuis sa télécommande.

Contrôle du volume

Utilisez les touches volume + et - de votre télécommande.

Réglages pré-programmés

Pour faciliter la gestion du Micro, celui-ci possède 4 réglages pré-programmés :

Night (nuit) : limite automatiquement le niveau des fréquences les plus basses pour une utilisation plus discrète.

Cinema : réglage optimisé pour l'écoute de films (renforcement des fréquences basses pour la

retranscription des effets sonores).

Music: réglage optimisé pour l'écoute de musique pour une retranscription plus naturelle.

Boost: Renforcement des fréquences graves pour un effet maximum.

Fréquence de coupure

Cette fonction vous permet de régler la fréquence limite que le caisson pourra atteindre. À ce point, les enceintes principales prennent le relais.

Utilisez la commande « Fréquence » de votre télécommande pour monter ou descendre le niveau de coupure. Notez que cette fonction est souvent disponible directement depuis votre amplificateur audio vidéo.

La fréquence de coupure doit dépendre de la capacité de vos enceintes à descendre dans les graves. Celle-ci sera généralement plus limitée pour des enceintes de petite taille (type bibliothèque ou satellites). Le subwoofer devra alors prendre le relais plus tôt. La fréquence de coupure sera donc plus élevée.

Réglage de la phase

Après avoir positionné votre caisson dans la pièce, vous disposez d'un réglage permettant d'ajuster sa phase. Pour ce faire, vous pouvez commuter l'interrupteur dans les deux positions suivantes : le caisson est en phase avec le signal électrique en provenance de l'amplificateur ; le caisson est en opposition de phase acoustique.

Le réglage optimal de la phase est effectué de façon subjective, il correspond à la position de l'interrupteur délivrant le plus de grave.

Silence

La touche Silence vous permet de couper à tout moment le son du Titan Micro.

Conseils de réglage

Si vous disposez d'un ampli audio vidéo, vous pouvez régler le niveau en utilisant la fonction « test tone ». Ajustez afin que le niveau soit similaire à celui des enceintes.

En ce qui concerne le réglage de la fréquence de coupure, il est conseillé de régler au niveau maximum et de gérer ce paramètre directement depuis l'amplificateur, si cela est possible.

Enfin, il est possible d'utiliser les tests audio disponibles sur les DVD et Blu-rays certifiés THX afin d'affiner votre réglage

Caractéristiques techniques

Haut parleurs :	1 HP actif (1) de 26cm de diamètre à très longue excursion 1 HP passif (2) de 26cm de diamètre à très longue excursion et masse additionnelle
Entrées :	2 entrées ligne 2 entrées HP
Sorties :	2 sorties ligne
Contrôle :	Liminéur électronique (3)
Filtre :	Filtre actif à fréquence de coupure variable et pente de 24dB/Oct (4)
Phase :	Réglage 0° ou 180°
Coffre :	Volume clos en MDF de 25mm
Amplificateur :	2000W RMS - 350W créte
Bande passante :	26 à 180Hz
Fonctions spécifiques :	Transmission sans fil, télécommande
Taille :	30cm (l)x35cm(h)x39cm(p)
Poids :	15,750Kg
Alimentation :	120V, 60Hz - 230V, 50Hz
Fusible	230V - T1.6AL/250V 120V - T3.2AL/250V

(1) Haut-parleur constitué d'une membrane mise en mouvement par un moteur électromagnétique. Le mouvement de la membrane est directement proportionnel au signal électrique génééré par l'amplificateur. (2) haut-parleur constitue d'une membrane couplée à une masse additionelle sans moteur. La mise en mouvement est induite par le couplage acoustique existant entre le haut-parleur passif et le haut-parleur actif. (3) Dispositif permettant de limiter le niveau maximum de puissance de sortie de l 'amplificateur de façon progressive afin d 'éviter tout phénomène de saturation acoustique. (4) La pente de coupure d'un filtré caractérisé l'atténuation des fréquences situées au-delà de la coupure. 24dB par Octave signifie que si la fréquence de coupure est réglée sur 80Hz, la fréquence 160Hz est attenuée de 24dB.

Remédier aux problèmes

Le tableau suivant vous indique les solutions aux pannes courantes. Si le problème persiste, essayez d'éteindre et de rallumer le subwoofer. Si aucune amélioration n'est constatée, consultez votre revendeur. N'essayez en aucun cas de réparer le subwoofer par vous-même. Ceci risquerait de l'endommager et d'invalider la garantie.

Problème	Cause	Solution
Le caisson ne se met pas en marche	- Le cordon secteur est mal branché - La prise ne fonctionne pas	- Vérifiez le branchement - Testez la prise avec un autre apparéil
Pas de son	- Les cables sont déconnectés - Le volume est trop bas - Le son est en mode « Silence » - Le subwoofer n'est pas en marche - L'ampli est mal configuré	- Vérifiez les connections - Augmentez le volume - Appuyez sur la touche « Silence » pour annuler la commande - Vérifiez l'interrupteur au dos du caisson - Vérifiez les niveaux sur l'ampli

Garantie

Les subwoofers Mosscade bénéficient d'une garantie de 12 mois depuis la date d'achat.

Dans l'éventualité d'un problème, contactez votre revendeur ou le distributeur Mosscade.

La garantie ne couvre pas l'usure naturelle ou une utilisation non conforme (écoute à trop haut niveau, modification du produit,...). La garantie ne couvrira pas le produit si des tentatives de réparations sont effectuées par des personnes non agréées par Mosscade.

Une pièce justificative d'achat devra être présentée pour que la garantie soit prise en compte.

Afin de garantir constamment la plus grande qualité possible à ses produits, Bosch se réserve le droit d'y apporter des modifications sans avis préalable.
