Type de produit	Hotte aspirante
Marque	GODIN
Modèle	0540
Alimentation électrique	220-240 V, 50 Hz
Nombre de vitesses	4 vitesses (commutateur rotatif)
Éclairage	2 ampoules opaques de 40 W
Type d'installation	Extraction directe ou recyclage (moteur décentralisable)
Diamètre de gaine	150 mm
Moteur	1 moteur (décentralisable avec caisson de dépression)
Filtres	Plateau filtrant lavable au lave-vaisselle + filtres absorbants remplaçables
Entretien	Nettoyer régulièrement les plateaux filtrants ; remplacer les filtres absorbants saturés
Sécurité	Ne pas flamber sous la hotte ; surveillance constante lors des fritures
Pièces de rechange	Ampoules, filtres, moteur, etc. (disponibles auprès du fournisseur avec référence de la plaque signalétique)
Réparabilité	Réparations par un professionnel détenteur de la marque

FOIRE AUX QUESTIONS - 0540 GODIN

Quels sont les modes d'installation possibles pour la hotte GODIN 0540 ?

La hotte peut être installée en extraction directe (évacuation vers l'extérieur) ou en recyclage (avec filtres absorbants). Elle permet également une installation avec moteur décentralisé (le moteur est placé dans un caisson de dépression, relié par une gaine de 150 mm).

Comment changer une ampoule sur la hotte GODIN 0540 ?

Tirez sur la partie en verre pour la déclipser. Accédez ensuite à l'ampoule opaque de 40 W et remplacez-la. Remettez le verre en place en le clipsant.

Comment nettoyer les filtres de la hotte GODIN 0540 ?

Retirez régulièrement les plateaux filtrants et nettoyez-les au lave-vaisselle ou à la main. Les filtres absorbants doivent être remplacés dès qu'ils sont saturés.

Que faire si la hotte n'aspire plus correctement ?

Vérifiez d'abord les filtres : nettoyez les plateaux filtrants et remplacez les filtres absorbants si nécessaire. Assurez-vous également que la gaine d'évacuation n'est pas obstruée et que le moteur fonctionne correctement.

Comment régler la vitesse d'aspiration ?

Utilisez le commutateur rotatif à 4 vitesses. Les voyants indiquent la position : le voyant le plus éloigné de l'avant correspond à la vitesse maximale, le plus proche à la première vitesse. L'arrêt est obtenu quand tous les voyants sont éteints.

Puis-je utiliser la hotte sans filtre absorbant en mode extraction ?

Oui, en mode extraction directe, il n'est pas nécessaire d'utiliser les filtres absorbants. Cependant, vous pouvez les conserver si vous le souhaitez.

Comment installer le moteur en mode décentralisé ?

Démontez l'extracteur de la hotte (4 vis), déconnectez le câble. Placez la buse fournie dans la hotte, puis installez l'extracteur dans le caisson de dépression. Reliez la buse au caisson avec une gaine de 150 mm, puis la sortie du caisson à l'extérieur. Utilisez la rallonge pour l'alimentation du moteur.

Quelles sont les consignes de sécurité à respecter ?

Ne faites jamais de flambage sous la hotte. Surveillez constamment les fritures. Assurez-vous que l'installation électrique est conforme.

Où trouver des pièces de rechange pour la hotte GODIN 0540 ?

Adressez-vous à votre fournisseur ou à un professionnel détenteur de la marque. Indiquez les références portées sur la plaque signalétique (à l'arrière de l'appareil ou sur le bon de garantie).

Comment allumer l'éclairage de la hotte ?

L'éclairage est commandé par un interrupteur indépendant du moteur. Appuyez sur cet interrupteur pour allumer ou éteindre les deux ampoules.

MODE D'EMPLOI 0540 GODIN

II - installation en extraction directe :

Procéder de la même façon que pour le montage en recyclage jusqu'au point 6, puis :

• Realiser le raccordement à l'aide d'une gaine flexible de diamètre 150 mm du ventilateur jusqu'à la sortie extérieure.
• Utiliser des colliers pour éviter tout déboitement.

Vérifier le bon fonctionnement puis exécuter les points 7 - 8 et 9.

Note : dans cette situation, il n'est pas nécessaire d'utiliser les filtres absorbants, mais ils peuvent néanmoins être utilisés.

III - Installation avec moteur décentralisé:

Après avoir déballé la hotte et retiré la partie extérieure :

• Démonter l'extracteur en dévissant les 4 vis qui le maintiennent en place.
• Déconnecter le câble d'alimentation à la prise sur le moteur.
• Mettre en place dans la hotte la buse en fonte fournie avec le caisson de dépression.
• Mettre en place l'extracteur de la hotte dans le caisson comme indiqué fig. 6. - Fixer le caisson de dépression.
• Relier à l'aide d'une gaine de 150 la buse de la hotte au caisson.
• Relier la sortie de l'extracteur à la sortie extérieure à l'aide d'une gaine de 150.

Utiliser la rallonge pour connecter l'extracteur à l'alimentation électrique.

Fig. 6

Le caisson de dépression ne comprend pas le moteur à l'origine.

Il reçoit le moteur retiré de la hotte.

Rongionnement

Mettre en marche l'extracteur dès le début de la cuisson.

Choisir la vitesse d'aspiration selon l'importance des buées.

Le commutateur rotatif à 4 vitesses permet la sélection du début, un voyant indique la position, le voyant le plus éloigné de l'avant indique que l'appareil est à la position maxi.

Le plus près de l'avant indique la première vitesse.

L'arrêt du moteur est obtenu lorsque tous les voyants sont éteints.

L'interrupteur d'éclairage est indépendant.

Les hôtesses références 0541 et 0542 sont munies de 2 moteurs indépendants, un séparateur interne permet à la hotte de sélectionner une priorité d'aspiration du côté de la mise en marche.

Sécurité :

N'effectuer des fritures sous l'extracteur que sous surveillance constante.

Ne pas faire flamber sous l'extracteur.

Changement d'ampoule :

Les éclairages sont constitués de 2 dispositifs avec ampoule opaque de 40 W.

Pour y accéder, il suffit de tirer sur la partie en verre pour que celle-ci se déclipe.

L'accès à l'ampoule est alors possible.

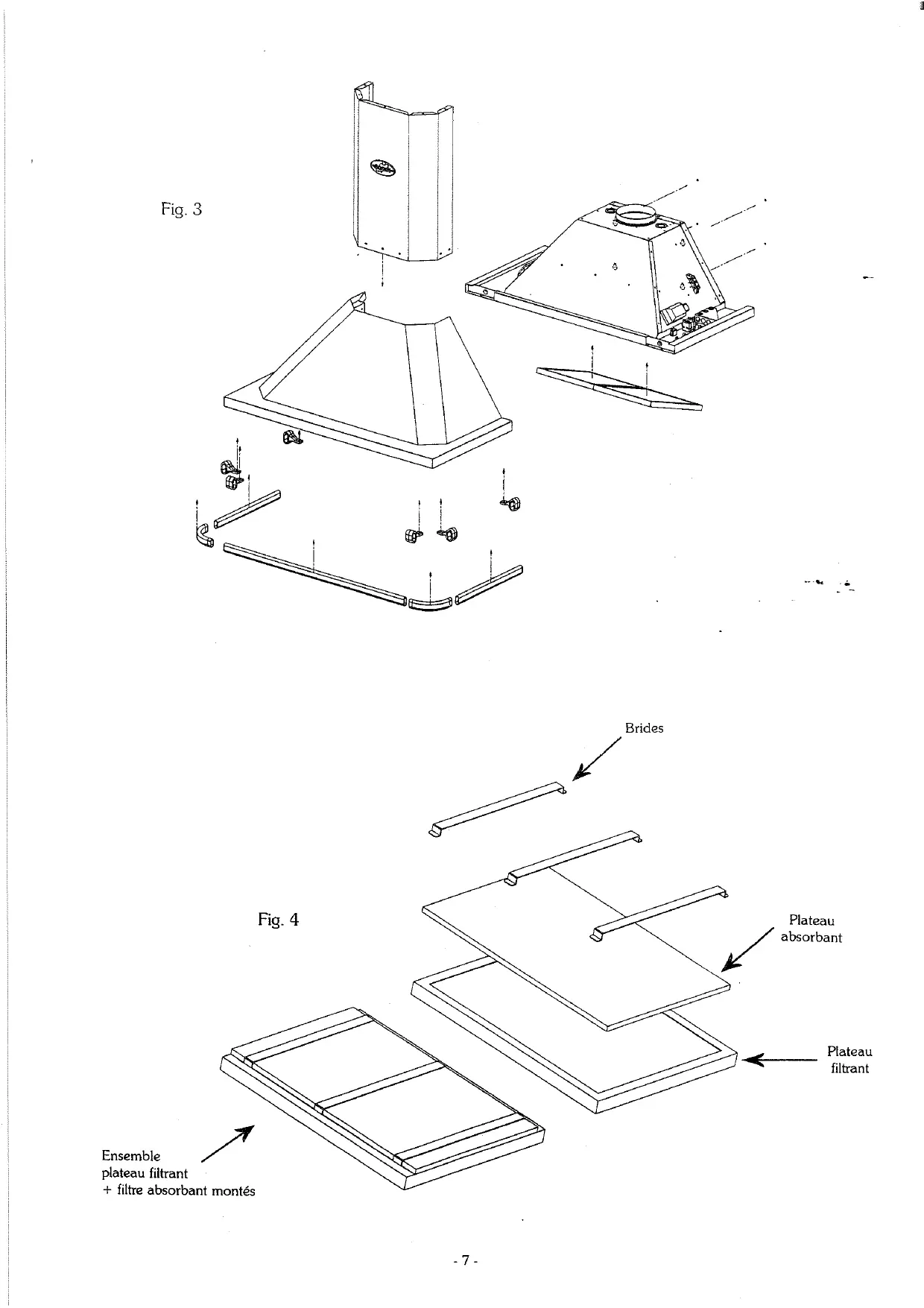

Plateau filtrant :

Retirer régulièrement les plateaux filtrants pour les nettoyer.

Cette opération peut être réalisée au lave-vaisselle.

Remplacer les filtres absorbants dès qu'ils sont saturés.

Pratiquement l'entretien de l'extracteur se limite à l'examen de la partie inférieure.

PIECES De remplacement

Si après de longues années le remplacement de certaines pièces s’avère nécessaire ; adressez-vous à votre FOURNISSEUR ou à tout autre PROFESSIONNEL DETENTEUR DE NOTRE MARQUE.

Precisez-lui les indications portées sur la PLAQUE SIGNALETIQUE, celle-ci est placée à l'ARRIERE DE L'APPAREIL ou sur le BON DE GARANTIE, à conserver impératifement même après la date de péremption.

En possession des nomenclatures et de toute la documentation technique relative à notre fabrication, celui-ci sera en mesure de vous fournir rapidement toutes pièces de remplacement et procéder aux réparations nécessaires.

Réf. 0540

Ref. 0543 Fig. 1

Ref. 0541

Ref. 0542
