SE 2772 TC2 NOIR - Plaque de cuisson SMEG - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Plaque de cuisson vitrocéramique à radiants
Marque	SMEG
Modèle	SE 2772 TC2 NOIR
Couleur	Noir
Dimensions (L x P x H)	600 x 520 x 55 mm (approx.)
Poids net	10 kg (approx.)
Nombre de zones de cuisson	5 zones (dont une triple et une double)
Matériau de la surface	Vitrocéramique
Tension d'alimentation	220-240 V ~ 50/60 Hz (monophasé ou triphasé selon câblage)
Puissance totale maximale	7200 W (pour modèle 60 cm)
Type de commandes	Touch-Control capacitif
Fonctions	Accélérateur, blocage des commandes, minuterie, temporisateur d'extinction, chaleur résiduelle, limitation de durée de cuisson, protection contre la surchauffe
Écran d'affichage	Afficheurs LED pour chaque zone
Verrouillage enfants	Oui (blocage des commandes)
Indicateur de chaleur résiduelle	Oui (affichage "H")
Arrêt automatique de sécurité	Oui (dispositif de limitation de durée et protection surchauffe)
Nettoyage recommandé	Produits non abrasifs, racloir fourni, eau et vinaigre pour traces claires
Installation	Encastrable (découpe plan de travail selon gabarit)
Indice de réparabilité	Non communiqué (estimation 6.5/10)

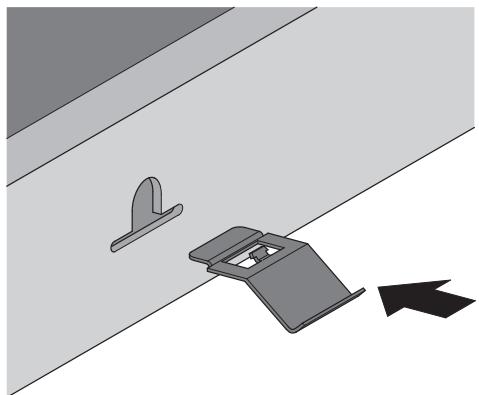

Accessoires inclus	Joint, pinces de fixation, racloir, brides

FOIRE AUX QUESTIONS - SE 2772 TC2 NOIR SMEG

Comment allumer la plaque de cuisson SMEG SE 2772 TC2 ?

Maintenez la touche ON/OFF (symbole ①) enfoncée pendant 2 secondes. Le voyant au-dessus s'allume. Vous pouvez ensuite sélectionner une zone avec les touches + et -.

Que signifie le message 'H' affiché sur la plaque ?

Le symbole H indique une chaleur résiduelle : la zone de cuisson est encore chaude après extinction. Ne la touchez pas et surveillez les enfants.

Comment utiliser la fonction accélérateur (booster) ?

Appuyez simultanément sur les touches + et - de la zone souhaitée. L'afficheur clignote, puis sélectionnez le niveau de puissance entre 1 et 9. La zone chauffe à pleine puissance puis revient au niveau choisi.

Comment verrouiller les commandes pour éviter les activations accidentelles ?

Appuyez sur la touche de blocage des commandes (symbole cadenas) pendant au moins 2 secondes. Un point lumineux s'allume. Pour déverrouiller, refaites la même action.

Pourquoi la plaque s'éteint-elle automatiquement ?

La plaque dispose d'une limitation de durée de cuisson : selon le niveau de puissance, elle s'éteint après un certain temps (ex. 2 h à niveau 7). Vous pouvez aussi programmer une extinction automatique via la minuterie.

Comment nettoyer la surface vitrocéramique sans la rayer ?

Utilisez le racloir fourni pour les résidus brûlés (quand la plaque est tiède), puis un chiffon humide avec un produit non abrasif. Évitez les éponges métalliques et les détergents corrosifs.

Quel type de casserole utiliser ?

Privilégiez des casseroles à fond plat et lisse, de diamètre adapté à la zone. Évitez les fonds en fonte rugueux qui rayent la vitrocéramique. Le fond doit être propre et sec.

Que faire si un code d'erreur E1, E3, E4 ou E5 s'affiche ?

Ces codes indiquent un défaut technique. Mettez la plaque hors tension, débranchez-la et contactez le Service Technique SMEG.

Comment régler la minuterie pour une extinction automatique ?

Appuyez sur la touche temporisateur, puis sélectionnez la zone avec la même touche. Utilisez + ou - pour choisir le temps (1 à 99 min). À la fin, la zone s'éteint et une alarme sonore retentit.

La plaque ne s'allume pas, que vérifier ?

Vérifiez que l'appareil est branché et que l'interrupteur général est enclenché. Assurez-vous que le blocage des commandes n'est pas actif. Si le fusible domestique a sauté, remplacez-le. Si le problème persiste, contactez un technicien.

MODE D'EMPLOI SE 2772 TC2 NOIR SMEG

3.1 Notre respect de l'environnement 64 3.2 Votre respect de l'environnement 64

1. AVANT LA PREMIÈRE UTILISATION 65
2. FAMILIARISEZ-VOUS AVEC VOTRE APPAREIL 66

5.1 Disposition des zones de cuisson 66 5.2 Niveau de puissance 67

5.3 Conseils pratiques pour économiser l'énergie 67 5.4 Limitation de la durée de cuisson 68 5.5 Protection contre la surchauffe du plan de cuisson 68 5.6 Autres fonctions 68

1. UTILISATION DU PLAN DE CUISSON 69

6.1 Avertissements et conseils généraux 69 6.2 Panneau de commandes 69 6.3 Allumage du plan 70 6.4 Allumage d'une plaque 70 6.5 Allumage de la plaque double 70 6.6 Allumage de la plaque triple 71 6.7 Fonction accélérateur 71 6.8 Blocage des commandes 72 6.9 Chaleur résiduelle 72 6.10 Temporisateur de la minuterie (sur certains modèles uniquement) 73 6.11 Temporisateur pour l'extinction automatique des zones de cuisson (sur certains modèles uniquement) 74 6.12 Menu secondaire (Blocage automatique des commandes - Show room - ECO-logic) 75 6.13 Tableau des indications de cuisson 76

1. NETTOYAGE ET ENTRETIEN 77

7.1 Nettoyage du plan en vitrocéramique 77 7.2 Nettoyage hebdomadaire 77

1. EN CAS DE PROBLÈMES 78
2. INSTALLATION 79

9.1 Consignes de sécurité pour le montage des meubles de cuisine 79 9.2 Découpe du plan de travail 79 9.3 Encastrement 80 9.4 Joint du plan de cuisson 81 9.5 Ouverture sur le dessus (uniquement sur les modèles sans cadre à bord croit) 82 9.6 Positionnement des pinces de fixation 83 9.7 Fixation avec des brides 83 9.8 Branchement électrique 84

INSTRUCTIONS POUR L'UTILISATEUR : elles contiennent les conseils d'utilisation, la description des commandes et les opérations correctes de nettoyage et d'entretien de l'appareil.

INSTRUCTIONS POUR L'INSTALLATEUR : elles sont destinées au technicien qualifié qui doit effectuer l'installation, la mise en service et le contrôle fonctionnel de l'appareil.

1. AVERTISSEMENTS POUR L'UTILISATION

CE MANUEL FAIT PARTIE INTÉGRANTE DE L'APPAREIL. CONSERVEZ-LE EN BON ÉTAT ET À PORTÉE DE MAIN PENDANT TOUT LE CYCLE DE VIE DU PLAN DE CUISSON. NOUS VOUS CONSEILLONS DE LIRE ATTENTIVEMENT CE MANUEL AINSI QUE TOUTES LES INDICATIONS FOURNIES AVANT D'UTILISER LE PLAN DE CUISSON. L'INSTALLATION DOIT ÊTRE EFFECTUÉE PAR DU PERSONNEL QUALIFIÉ ET CONFORMÉMENT AUX NORMES EN VIGUEUR. CET APPAREIL EST PRÉVU POUR UNE UTILISATION DE TYPE DOMESTIQUE, ET IL EST CONFORME AUX DIRECTIVES CEE ACTUELLEMENT EN VIGUEUR. L'APPAREIL A ÉTÉ FABRIQUÉ POUR L'UTILISATION SUIVANTE : CUISSON ET RÉCHAUFFEMENT DES ALIMENTS ; TOUTE AUTRE UTILISATION EST CONSIDÉRÉE COMME IMPROPRE. LE FABRICANT DÉCLINE TOUTE RESPONSABILITÉ EN CAS D'UTILISATIONS DIFFÉRENTES DE CELLES QUI FIGURENT DANS CE MANUEL.

N'OBSTRUEZ PAS LES OUVERTURES NI LES FENTES D'AÉRATION ET D'ÉVACUATION DE LA CHALEUR.

N'UTILISEZ JAMAIS CET APPAREIL POUR RÉCHAUFFER UNE PIÈCE.

LA PLAQUE SIGNALÉTIQUE, AVEC LES DONNÉES TECHNIQUES, LE NUMÉRO DE SÉRIE ET LE MARQUAGE SE TROUVE SOUS LE CARTER DE L'APPAREIL DANS UN ENDROIT BIEN VISIBLE. UNE COPIE DE LA PLAQUE EST REPRODUITE DANS LE MANUEL : ON CONSEILLE DE L'APPLIQUER À L'ENDROIT PRÉVU À L'INTÉRIEUR DE LA COUVERTURE DU LIVRET. N'ENLEVEZ JAMAIS LA PLAQUE.

AVANT DE METTRE L'APPAREIL EN FONCTION, ENLEVEZ TOUTES LES ÉTIQUETTES ET LES FILMS DE PROTECTION SE TROUVANT SUR LES SURFACES EXTERNES.

VEILLEZ À NE PAS RENVERSER DE SUCRE NI DE MÉLANGES SUCRÉS SUR LE PLAN PENDANT LA CUISSON ET À NE PAS Y POSER DE MATÉRIAUX NI DE SUBSTANCES RISQUANT DE FONDRE (PLASTIQUE OU FEUILLES D'ALUMINIUM) ; LE CAS ÉCHÉANT, POUR ÉVITER DE DÉTÉRIORER LA SURFACE, ÉTEIGNEZ IMMÉDIATEMENT LE PLAN ET NETTOYEZ AVEC LE RACLOIR FOURNI ALORS QUE LA PLAQUE EST ENCORE TIÈDE. SI LE PLAN EN VITROCÉRAMIQUE N'EST PAS NETTOYÉ IMMÉDIATEMENT, ON COURT LE RISQUE D'INCRUSTATIONS IMPOSSIBLES À ÉLIMINER UNE FOIS QUE LE PLAN AURA REFROIDI.

ÉVITEZ ABSOLUMENT D'UTILISER DES ÉPONGES MÉTALLIQUES ET DES RACLOIRS TRANCHANTS SUSCEPTIBLES D'ENDOMMAGER LES SURFACES. UTILISEZ DES PRODUITS NORMAUX, NON ABRASIFS, EN UTILISANT LE CAS ÉCHÉANT UN OUTIL EN BOIS OU EN PLASTIQUE.

NE PAS PLACER SUR LE PLAN DE CUISSON DES CASSEROLES DONT LE FOND N'EST PAS PARFAITEMENT PLAT ET RÉGULIER.

PENDANT L'UTILISATION L'APPAREIL DEVIENT TRÈS CHAUD. POUR TOUTE OPÉRATION, IL EST VIVEMENT CONSEILLÉ D'UTILISER LES GANTS THERMIQUES PRÉVUS À CET EFFET.

ASSUREZ-VOUS QUE LES TOUCHES À CAPTEUR SOIENT TOUJOURS PROPRES CAR L'APPAREIL POURRAIT INTERPRÉTER LES TACHES DE SALETÉ COMME UN CONTACT DIGITAL VOULU. NE POSEZ JAMAIS AUCUN OBJET (CASSEROLES, SERVIETTES, ETC.) SUR LES CAPTEURS ! SI LES ALIMENTS DÉBORDENT SUR LES TOUCHES À CAPTEUR, ON CONSEILLE D'ÉTEINDRE L'APPAREIL.

APRÈS L'EMPLOI, ÉTEIGNEZ IMMÉDIATEMENT LA ZONE DE CUISSON PAR L'INTERMÉDIAIRE DES TOUCHES CORRESPONDANTES.

Les casseroles et les poêles ne doivent jamais couvrir les touches à capteur pour éviter la désactivation automatique de l'appareil.

Activez le blocage des touches en présence d'enfants et d'animaux domestiques en mesure d'atteindre le plan de cuisson.

Ne posez pas de casseroles ni de poêles vides sur les zones de cuisson allumées.

N'utilisez pas le plan de cuisson en présence d'un four installé en dessous et dans lequel un processus de pyrolyse est en cours.

Le fabricant décline toute responsabilité en cas de dommages subis par les personnes et les choses, dus au non-respect des prescriptions susmentionnées ou découlant de l'altération même d'une seule partie de l'appareil et de l'utilisation de pièces détachées non originales.

2. AVERTISSEMENTS POUR LA SÉCURITÉ

Consultez les instructions d'installation pour les règles de sécurité concernant les appareils électriques et pour les fonctions de ventilation.

Dans votre intérêt et pour votre sécurité, la loi établit que l'installation et l'assistance de tous les appareils électriques soient effectuées par du personnel qualifié conformément aux normes en vigueur.

Nos installateurs reconnus garantissent un travail satisfaisant.

Les appareils électriques doivent toujours être débranchés par des personnes compétentes.

Avant de brancher l'appareil, contrôlez que les données figurant sur la plaque correspondent à celles du réseau.

Avant d'exécuter les travaux d'installation / entretien, vérifiez que l'appareil est débranché du secteur.

Immédiatement après l'installation, effectuez un contrôle rapide de l'appareil en suivant les instructions indiquées ci-après. En cas de dysfonctionnement, débranchez l'appareil du réseau électrique et prévenez votre centre d'assistance technique le plus proche.

La fiche à brancher sur le câble d'alimentation et la prise correspondante devront être du même type et conformes aux normes en vigueur.

La prise devra être accessible pour permettre le branchement d'un appareil encastré.

NE DÉBRANCHEZ JAMAIS LA FICHE EN TIRANT SUR LE CÂBLE.

SI LE CÂBLE D'ALIMENTATION EST ABÎMÉ, CONTACTER IMMÉDIATEMENT LE SERVICE D'ASSISTANCE TECHNIQUE QUI SE CHARGERA DE LE REMPLACER.

IL EST OBLIGATOIRE D'EFFECTUER LA MISE À LA TERRE EN SUIVANT LES MODALITÉS PRÉVUES PAR LES CONSIGNES DE SÉCURITÉ DE L'ÉQUIPEMENT ÉLECTRIQUE.

PENDANT L'UTILISATION, L'APPAREIL DEVIENT TRÈS CHAUD AU NIVEAU DE LA ZONE AU CONTACT DES CASSEROLES. ATTENTION : NE PAS TOUCHER LA SURFACE DU PLAN DE CUISSON.

L'APPAREIL EST DESTINÉ À ÊTRE UTILISÉ PAR DES ADULTES. NE PERMETTEZ PAS À DES ENFANTS DE JOUER AVEC L'APPAREIL.

IMPORTANT : SURVEILLEZ ATTENTIVEMENT LES ENFANTS, CAR ILS S'APERÇOIVENT DIFFICILEMENT DE L'ALLUMAGE DES LAMPES TÉMOINS DE CHALEUR RÉSIDUELLE.

APRÈS L'UTILISATION, LES ZONES DE CUISSON RESTENT TRÈS CHAUDES PENDANT UN CERTAIN TEMPS, MÊME SI ELLES SONT ÉTEINTES.

ÉVITER QUE LES ENFANTS NE TOUCHENT LES PLAQUES CHAUDES.

EN PRÉSENCE DE LÉZARDES, DE FISSURES OU D'UNE CASSURE DE LA SURFACE DE CUISSON EN VITROCÉRAMIQUE, ÉTEIGNEZ IMMÉDIATEMENT L'APPAREIL. METTEZ L'APPAREIL HORS TENSION ET INTERPELLEZ LE SERVICE TECHNIQUE.

L'UTILISATION DE CET APPAREIL EST INTERDITE À TOUTE PERSONNE (Y COMPRIS LES ENFANTS) AUX CAPACITÉS PHYSIQUES ET MENTALES RÉDUITES, OU DÉPOURVUES D'EXPÉRIENCE DANS L'UTILISATION D'APPAREILLAGES ÉLECTRIQUES, À MOINS QU'ELLES NE SOIENT SURVEILLÉES OU INSTRUITES PAR DES PERSONNES ADULTES ET RESPONSABLES POUR LEUR SÉCURITÉ.

AVANT DE METTRE L'APPAREIL EN FONCTION, ENLEVEZ TOUTES LES ÉTIQUETTES ET LES FILMS DE PROTECTION SE TROUVANT SUR LES SURFACES EXTERNES.

!	Avertissements généraux FR-BE
	NE JAMAIS TENTER DE REPARER L'APPAREIL. TOUTE REPARATION DOIT ETRE EFFECTUEE PAR UN TECHNICIEN AUTORISE OU DANS UN CENTRE D'ASSISTANCE TECHNIQUE AGREEÉ.
	NE LAISSEZ JAMAIS LE PLAN DE CUISSON ALLUME SANS SURVEILLANCE.
	FAITES ATTENTION AU RECHAUFFEMENT RAPIDE DES ZONES DE CUISSON. EVITEZ DE CHAUFFER LES CASSEROLES A VIDE. RISQUE DE SURCHAUFFE.
	LES GRAISSES ET LES HUILES PEUVENT PRENDRE FEU EN CAS DE SURCHAUFFE. ON RECOMMANDE DONC DE NE PAS S'ELIGNER DURANT LA PREPARATION D'ALIMENTS CONTENANT DES HUILES OU DES GRAISSES. SI LES HUILES OU LES GRAISSES PRENNENT FEU, N'ETEIGNZEJ JAMAIS LES FLAMMES AVEC DE L'EAU! METTEZ UN COUVERCLE SUR LA CASSEROLE ET ETEIGNZE LA ZONE DE CUISSON.
	LA SURFACE EN VITROCERAMIQUE EST TRES RESISTANTE AUX CHOCS. EVITEZ CEPENDANT QUE DES OBJECTS SOLIDES ET DURS NE TOMBENT SUR LA SURFACE DE CUISSON CAR ILS RISQUENT DE L'ENDOMMAGER S'ILS SONT POINTUS.
	N'UTILISEZ JAMAIS LA SURFACE DE CUISSON EN VITROCERAMIQUE COMME UN PLAN D'APPUI.
	S'IL EST IMPOSSIBLE D'ETEINDRE LE PLAN DE CUISSON EN RAISON D'UN DEFAULT AU NIVEAU DE LA COMMANDDE DES CAPTEURS, METTEZ IMMEDIATEMENT L'APPAREIL HORS TENSION ET CONTACTEZ NOTRE SERVICE TECHNIQUE.
	VEILLEZ A NE PAS BRANCHER D'AUTRES APPAREILS ELECTRIQUES ! LES CABLES D'ALIMENTATIONS NE DOIVENT JAMAIS SE TROUVER AU CONTACT DES ZONES DE CUISSON CHAUSES.
	NE POSEZ JAMAIS D'OBJECTS INFLAMMBABLES, FACILEMENT EXPLOSIFS OU DEFORMABLES DIRECTEMENT SOUS LE PLAN DE CUISSON.
	N'UTILISEZ PAS DE BOITES NI DE RECIPIENTS FERMES SUR L'APPAREIL. DES SURPRESSIONS RISQUENT DE SE PRODUIRE A L'INTERIEUR DES RECIPIENTS DURANT LA CUISSON, AVEC UN RISQUE D'EXPLOSION.
	SI L'APPAREIL EST INSTALLLE SUR DES EMBARCATIONS OU DANS DES CARAVANES, NE PAS L'UTILISER COMME UN CHAUFFAGE AMBIANT.
	Le fabricant décline toute responsabilité en cas de dommages subis par les personnes et les choses, dus au non respect des prescriptions susmentionnées ou découulant de l'alteration même d'une seule partie de l'appareil et de l'utilisation de pièces détachées non originales.

3. RESPECT DE L'ENVIRONNEMENT

3.1 Notre respect de l'environnement

Aux termes des Directives 2002/95/CE, 2002/96/CE, 2003/108/CE, relatives à la réduction de l'utilisation de substances dangereuses dans les appareils électriques et électroniques, ainsi qu'à l'élimination des déchets, le symbole de la poubelle barrée appliqué sur l'appareillage indique que le produit doit être collecté séparément des autres déchets, à la fin de sa vie utile. L'utilisateur devra donc confier l'appareillage destiné à la mise au rebut aux centres de collecte sélective des déchets électriques et électroniques, ou le remettre au revendeur au moment de l'achat d'un appareillage équivalent, à raison d'un contre un. La collecte sélective ajustée pour l'envoi successif de l'appareillage mis au rebut vers le recyclage, le traitement et l'élimination écologiquement compatible, contribue à éviter les effets négatifs possibles sur l'environnement et sur la santé et favorise le recyclage des matériaux qui le composent. L'élimination illégale du produit de la part de l'utilisateur entraîne l'application de sanctions administratives.

Le produit ne contient pas de substances dont la quantité est jugée dangereuse pour la santé et l'environnement, conformément aux directives européennes en vigueur.

3.2 Notre respect de l'environnement

Pour l'emballage de nos produits, nous utilisons des matériaux non polluants et donc compatibles avec l'environnement et recyclables. Nous vous remercions de collaborer en procédant à une élimination correcte de l'emballage. Informez-vous auprès de votre revendeur ou auprès des organisations locales compétentes pour connaître l'adresse des centres de collecte, recyclage, élimination des déchets.

Il ne faut pas abandonner ni laisser l'emballage ou des parties de celui-ci sans surveillance. Ces derniers peuvent représenter un danger d'asphyxie pour les enfants, notamment les sachets en plastique.

Il est nécessaire également de mettre à la décharge correctement votre ancien appareil.

Important : Remettez l'appareil au centre le plus proche autorisé à collecter les appareils électroménagers obsolètes. Une élimination correcte permet de récupérer intelligemment les matériaux précieux.

Avant de jeter votre appareil, il est important de démonter les portes et de laisser les plaques dans leur position d'utilisation, pour éviter que les enfants, par jeu, ne puissent s'enfermer à l'intérieur. Par ailleurs, coupez le câble de branchement sur le réseau électrique et enlevez-le avec sa fiche.

4. AVANT LA PREMIÈRE UTILISATION

A!

Avant de cuisiner pour la première fois, enlevez toutes les étiquettes et les films de protection pouvant se couisser sur les surfaces externes puis nettoyez le plan de cuisson. Par la suite, allumez au maximum les plaques antérieures pendant au moins 30 minutes en y posant une casserole pleine d'eau. Au bout de 30 minutes, éteignez les plaques antérieures et allumez les plaques postérieures et l'eventuelle plaque centrale au maximum. Ce traitement est nécessaire pour éliminer "l'odeur de neuf" et laisser s'évaporer l'humidité qui se serait accumulatingée durant la fabrication. Cette opération est nécessaire pour un fonctionnement correct des circuits Electroniques et du clavier de commande. Si, au bout de 30 minutes, les commandes ne fonctionnent pas correctement, cela signifie que toute l'humidité ne s'est pas encore evaporée : laisserz fonctionner les plaques jusqu'à evaporation complète puis éteignez le plan de cuisson. Pour l'allumage du plan de cuisson, suivez les instructions fournies au paragraphe « 6. Utilisation du plan de cuisson ».

B!

Lors de la première connexion de l'appareil au réseau électrique, le message H pourrait apparaitre sur les afficheurs. Il n'indique pas que les plaques sont chaudes mais que, durant la phase d'essai à l'usine, on a étéint le plan de cuisson avec la chaleur résiduelle active. Cette signalisation se désactive au bout de cinq minutes.

5. FAMILIARISEZ-VOUS AVEC VOTRE APPAREIL

L'appareil est équipé de zones de cuisson ayant des diamètres et des puissances différents suivant le modèle.

Leur position est clairement indiquée par des cercles et la chaleur est délimitée à l'intérieur des diamètres tracés sur le verre. Les zones de cuisson sont du type HIGH-LIGHT : elles s'allument au bout de quelques secondes et le réchauffage est réglable par l'intermédiaire des commandes situées sur le panneau frontal. Les zones de cuisson à deux ou trois cercles concentriques sont à double ou triple réchauffement : à l'intérieur du petit diamètre, ou bien sur les deux diamètres.

5.1 Disposition des zones de cuisson

Zone	Diamètre extrerne (mm)	Puisance max. absorbée (W) *	Diamètre interne (mm)	Puisance max. absorbée (W) *	Diamètre intermédiaire (mm)	Puisance max. absorbée (W) *
1	150	1200	-	-	-	-
2	185	2000	124	800	-	-
3	185	1800	-	-	-	-
4	290	2700	150	1950	216	1050
5	215	2400	148	1100	-	-
6	plaque ovale	2200	170	1400	-	-
7	200	2000	-	-	-	-

*les puissances sont indicatives et peuvent varier suivant les sélections effectuées et la tension du réseau.

5.2 Niveau de puissance

Le niveau de la zone de cuisson peut être réglé sur différents niveaux. Le tableau fournit les indications relatives aux différents types de cuisson.

Niveau de puissance	Approprié pour
0	Position OFF
U	Réchauffage des alimentés
1 - 2	Poursuite de la cuisson de quantités réduites d'aliment (puissance minimum)
3 - 4	Pour continuer la cuisson
5 - 6	Cuisson de grandes quantités d'aliments, rôtissage de pièces plus grandes
7	Rôtir, rissolement avec de la farine
8	Rôtir
9 - P(sur certains modèles uniquement)	Rôtir / Rissoler, cuire (puissance maximum)

5.3 Conseils pratiques pour économiser l'énergie

Nous vous fournissons ci-après quelques conseils pour une utilisation efficace et économique du plan de cuisson.

Le diamètre de la base de la casserole doit correspondre au diamètre de la zone de cuisson. - En achetant une casserole, vérifiez si le diamètre indiqué correspond au fond ou à la partie supérieure du récipient, car celle-ci est presque toujours plus grande que le fond. - En préparant des plats exigeant une longue cuisson, vous pouvez économiser du temps et de l'énergie en utilisant une cocotte minute qui permet également de préserver les vitamines contenues dans les aliments. Assurez-vous que la cocotte minute contient suffisamment de liquide car toute surchauffe qui en découle risque d'endommager la casserole et la zone de cuisson. - Si possible, couvrez toujours les casseroles avec un couvercle ajusté. - Choisissez la casserole en fonction de la quantité d'aliments à cuire. Une grande casserole à demi vide entraîne un gaspillage d'énergie.

5.4 Limitation de la durée de cuisson

Le plan de cuisson est équipé d'un dispositif automatique qui limite la durée du fonctionnement.

Si l'on ne modifie pas les sélections du plan de cuisson, la durée de fonctionnement maximale de chaque zone dépend du niveau de puissance sélectionné.

Lorsque vous activez le dispositif de limitation de la durée du fonctionnement, la zone de cuisson

s'éteint, un court signal est émis et le symbole s'affiche.

Niveau de puissance sélectionné	Durée maximum de la cuisson en heures
(U) - 1	10
2	6
3	5
4	4
5	3
6 - 7 - 8	2
9 - P	1

5.5 Protection contre la surchauffe du plan de cuisson

Lorsque vous utilisez le plan de cuisson à la puissance maximale pendant une longue période, l'électronique peut avoir des problèmes de refroidissement si la température ambiante est élevée.

Pour éviter une surchauffe au niveau des composants électroniques, on a prévu l'intervention d'un

dispositif qui interrompt l'alimentation des zones de cuisson antérieures ; les messages et clignotent.

Si la température de la carte électronique ne diminue pas, le dispositif met toutes les zones de cuisson hors tension et le message s'affiche (sur certains modèles uniquement).

Lorsque la température revient sous les niveaux de garde, la cuisson peut reprendre.

Pour les cuissons prolongées à des puissances élevées, on conseille d'utiliser les zones de cuisson postérieures.

5.6 Autres fonctions

L'actionnement simultané ou prolongé de trois ou plusieurs commandes, par exemple si l'on y pose involontairement une casserole ou si une fuite d'eau s'est produite, désactivera toutes les zones de

cuisson allumées et l'afficheur indiquera le message 8 8.

Enlevez l'objet des touches.

6. UTILISATION DU PLAN DE CUISSON

6.1 Avertissements et conseils généraux

Lors du premier branchement sur le réseau électrique, un contrôle du fonctionnement sera effectué automatiquement et tous les voyants s'allumeront pendant quelques secondes.

Lors de la première connexion de l'appareil au réseau électrique, le message ? pourrait apparaître sur les afficheurs. Il n'indique pas que les plaques sont chaudes mais que, durant la phase d'essai à l'usine, on a éteint le plan de cuisson avec la chaleur résiduelle active. Cette signalisation se désactive au bout de cinq minutes.

6.2 Panneau de commandes

Toutes les commandes et les contrôles de l'appareil sont réunis sur le panneau frontal. On utilise le plan de cuisson par l'intermédiaire des touches à capteur Touch-Control. Effleurez un symbole de la surface en vitrocéramique. Chaque effleurement est confirmé par un signal sonore.

Touches fonction

Touche ON/OFF : elle permet également d'allumer ou d'éteindre le plan de cuisson.

Touche de blocage des commandes : enfoncée pendant 3 secondes, elle active ou désactive le blocage des commandes.

Touche augmentation : elle augmente le niveau de puissance ou le temps de cuisson.

Touche diminution : elle diminue le niveau de puissance ou le temps de cuisson.

Touche temporisateur : elle active la minuterie ou le temporisateur pour l'extinction automatique.

Symboles d'identification

Plaque : avant gauche.

Plaque : arrière gauche.

Plaque : centrale.

Plaque : postérieure droite.

Plaque : antérieure droite.

Plaque : avant gauche.

Plaque : avant gauche.

Situé à côté du symbole de la plaque, il indique une plaque multiple.

6.3 Allumage du plan

Au repos, le plan de cuisson sera complètement étant. En maintainant le symbole ① enforcé pendant deux secondes, le plan de cuisson s'allume ; l'allumage est signalé par levoyant lumineux situé au-dessus de ce symbole.

Dans les 30 secondes qui suivent l'allumage, si aucune fonction ne s'active, le plan de cuisson s'éteint automatiquement.

Si l'on a activé la fonction de blocage des commandes après avoir enforcé la touche ①, les afficheurs indiquent le message ⑧ ⑧ ⑧ ou ⑧ (sur certains modèles uniquement) ; pour pouvoir allumer le plan de cuisson, il faut désactiver le blocage des commandes (voir “6.8 Blocage des commandes”).

6.4 Allumage d'une plaque

Après avoir allumé le plan de cuisson, agir sur les touches + symbole 0 s'affiche.

Appuyez sur le symbole + , l'afficheur indiquera 8 ou 8 (selon le modulo) ; cela signifie que la plaque est active à la puissance maximale.

Agissez sur les symboles + ou - pour réduire ou augmenter la puissance souhaitée.

Si l'on enforce la première touche + quand la plaque est à la puissance maximale, celle-ci se désactive (Ø). Appuyez de nouveau sur la touche + pour allumer la plaque. La sélection est maintenant graduelle de 1 à 9 ou de 1 à P (sur certains modèles uniquement).

Dans la position Ø, il est impossible d'allumer la plaque en appuyant sur la touche - .

6.5 Allumage de la plaque double

Pour activer l'allumage d'une plaque double, après avoir régéla puissance maximale 9 ou 8 (sur certains modèles uniquement), appuyez sur la touche + . Un point lumineux s'affiche à côté de la puissance, indiquant l'activation complète de la plaque. Appuyez sur les touches + ou - pour réduire ou augmenter la puissance souhaitée.

Si l'on enforce la première touche + quand la plaque est à la puissance maximale, celle-ci se désactive (8).

6.6 Allumage de la plaque triple

Pour activer l'allumage d'une plaque triple, après avoir réglé la puissance maximale 8 ou 8 (sur certains modèles uniquement), appuyez sur la touche +. Un point lumineux s'affiche à côté de la puissance, indiquant l'activation de la plaque interne (8 ou 8) ; appuyez de nouveau sur la touche + pour l'activation complète de la plaque ; le point à côté de la puissance se met à clignoter (9 ou 8). Appuyez sur les touches + ou - pour réduire ou augmenter la puissance souhaitée.

Si l'on enfonce la première touche + quand la plaque est à la puissance maximale, celle-ci se désactive ( ).

6.7 Fonction accélérateur

Cette fonction permet d'atteindre plus rapidement le niveau de réchauffement sélectionné.

Les zones de cuisson s'allument à la puissance maximale puis diminuent une fois que le niveau de puissance est atteint.

6.7.1 Activation de la fonction accélérateur

Enfoncez simultanément les touches + et - de la zone pour laquelle on souhaite activer la fonction d'accélérateur. L'afficheur indiquera le message clignotant.

Avec les touches + et -, sélectionnez un niveau de puissance compris entre 1 et 9 (on peut également activer la zone de cuisson dans la modalité double ou triple). Le message et la puissance qu'on vient de sélectionner s'alterneront sur l'afficheur.

Après avoir activé la fonction, si aucun niveau de puissance n'est sélectionné dans un délai de 5 secondes, la zone de cuisson revient à l'état normal.

Niveau de puissance sélectionné avec A	Temps maximum atteint (min.)
1	2
2	3
3	4
4	5
5	6
6	7
7	8
8	10
9	12

6.8 Blocage des commandes

Le blocage des commandes est un dispositif qui permet de protéger l'appareil contre une utilisation involontaire inappropriée. Il est utile pour prévenir les modifications accidentelles des valeurs de cuisson sélectionnées ; on peut l'activer si le plan de cuisson est allumé ou éteint.

6.8.1 Activation du blocage des commandes

Après avoir allumé le plan de cuisson, appuyez sur la touche pendant 2 secondes au moins : un point lumineux s'affiche au-dessus du symbole.

Les commandes sont maintenant bloquées et toute pression sur une touche quelconque active le message 8 8 8 ou 8 (sur certains modèles uniquement).

Pour des raisons de sécurité, la touche ① reste active (lorsqu'au moins une plaque de cuisson est allumée). On peut éteindre l'ensemble du plan de cuisson à tout moment, même si le blocage des commandes est actif.

6.8.2 Désactivation du blocage des commandes

Appuyez sur la touche pendant 2 secondes au moins : le point lumineux au-dessus du symbole s'éteint.

Les commandes sont maintenant débloquées et vous pouvez agir sur une touche quelconque.

6.9 Chaleur résiduelle

Si la zone de cuisson que vous venez d'éteindre est encore chaude, le symbole H apparaît sur l'afficheur.

Surveillez attentivement les enfants, car ils s'aperçoivent difficilement de l'affichage de l'indication de chaleur résiduelle. Après l'utilisation, les zones de cuisson restent très chaudes pendant un certain temps, même si elles sont éteintes. Évitez que les enfants y posent les mains.

6.10 Temporisateur de la minuterie (sur certains modèles uniquement)

Cette fonction permet de programmer un temporisateur de minuterie qui émet un signal sonore à la fin du temps sélectionné (de 1 à 99 minutes).

6.10.1 Réglage du temporisateur de la minuterie

Appuyez sur la touche : l'afficheur indique le message signalant la modification apportée au temporisateur.

Sélectionnez le temps de la minuterie en utilisant la touche + ou - (maintenir les touches enfoncées pour une avance rapide).

L'utilisation de la minuterie n'interrompt pas le fonctionnement des zones mais signale à l'utilisateur que les minutes sélectionnées se sont écoulées.

Vous pouvez activer le temporisateur si les zones de cuisson sont allumées ou éteintes.

6.10.2 Fin du temps sélectionné

Lorsque le temps sélectionné s'est écoulé, le plan de cuisson informe l'utilisateur par une série de signaux sonores. Pour interrompre cette signalisation, appuyez sur la touche.

6.10.3 Désactivation du temporisateur de la minuterie

Pour désactiver le temporisateur de la minuterie durant le compte à rebours, mettez sa valeur à zéro au moyen de la touche -. Lorsque l'afficheur indique le message 88, cela signifie que le temporisateur est désactivé.

6.11 Temporisateur pour l'extinction automatique des zones de cuisson (sur certains modèles uniquement)

Cette fonction permet de programmer l'extinction automatique d'une zone de cuisson au bout d'un temps donné (de 1 à 99 minutes).

6.11.1 Sélection du temps de cuisson

Appuyez sur la touche : l'afficheur indique le message signalant la modification apportée à la minuterie (voir "6.10 Temporisateur de la minuterie (sur certains modèles uniquement)").

Appuyez de nouveau sur la touche, si au moins une zone de cuisson est active, un point lumineux s'allume sous les commandes de la première zone active (de gauche à droite) ; vous pouvez maintenant

sélectionner le temps pour l'extinction automatique au moyen de la touche + ou - (maintenez les

touches enfoncées pour une avance rapide), ou bien sélectionner une autre plaque au moyen de la

touche

Si le temporisateur est activé sans qu'aucune zone de cuisson ne soit allumée, celui-ci se comporte comme la minuterie décrite précédemment (voir "6.10 Temporisateur de la minuterie (sur certains modèles uniquement)").

6.11.2 Modification du temps sélectionné

Appuyez sur la touche, jusqu'à l'affichage d'un point lumineux sous les commandes de la zone pour laquelle on souhaite modifier le temps sélectionné. Après avoir choisi la zone concernée avec la touche

• ou -, vous pouvez modifier le temps sélectionné précédemment.

6.11.3 Fin du temps sélectionné

Lorsque le temps sélectionné s'est écoulé, le plan de cuisson désactive la zone allumée et informe l'utilisateur par une série de signaux sonores. Pour interrompre cette signalisation, vous pouvez appuyer sur une touche quelconque.

Vous pouvez utiliser le temporisateur d'extinction automatique comme une simple minuterie. Suivez la description fournie précédemment sans sélectionner le niveau de puissance de la zone de cuisson.

6.12 Menu secondaire (Blocage automatique des commandes - Show room - ECOlogic)

Le plan de cuisson possède également un menu secondaire qui permet d'activer ou de désactiver certains paramètres :

1. Blocage automatique des commandes : en activant cette modalité, le blocage des commandes (voir 6.8 Blocage des commandes) s'active automatiquement une minute après la dernière intervention de l'utilisateur. 2. Show Room : en activant cette modalité, l'appareil désactive tous les éléments chauffants tout en maintenant le panneau de commandes actif (utile pour une démonstration en magasin). Pour utiliser le plan de cuisson normalement, sélectionnez ce mode sur "n".

ECO logic

Si la modalité show room a été activée, le message s'affiche toutes les minutes pendant une seconde. 3. ECO-logic (sur certains modèles uniquement) : en activant cette modalité, l'électronique du plan de cuisson règle automatiquement les puissances de manière à respecter l'absorption maximale sélectionnée : 2,8 ou 4 kW. Pour utiliser le plan de cuisson à la puissance maximale, sélectionnez cette modalité sur "n".

6.12.1 Modification des sélections dans le menu secondaire

À la première installation, dans un délai de deux minutes après avoir mis le plan de cuisson sous tension, maintenez les touches + et - de la première zone de cuisson (celle qui se trouve à proximité du symbole) enfoncées.

L'afficheur de la zone de cuisson indiquera le numéro de la sélection en cours de modification (1 : blocage automatique des commandes, 2 : show room, 3 : ECO-logic) avec sa valeur indiquée à côté (B : activé ; B : désactivé). Par exemple, B indique que le blocage automatique des commandes est désactivé.

Les touches + et - permettent de modifier la sélection en saisissant la valeur sur "B" ou sur "B" ; si l'on modifie le paramètre d'ECO-logic, on peut sélectionner les valeurs suivantes : B (2,8 kW), B (4 kW), B (absorption maximale). Pour avancer et modifier les sélections successives, appuyez sur la touche.

Si le plan de cuisson est installé et activé, mettez-le hors tension. Remettez-le sous tension et, dans un délai de deux minutes, effectuez les opérations décrites ci-dessus.

6.13 Tableau des indications de cuisson

Le tableau suivant indique les valeurs de puissance qui peuvent être sélectionnées et, pour chaque valeur, le type de mets à préparer. Les valeurs peuvent varier selon la quantité d'aliments et le goût du consommateur.

Niveau SELECTIONNE	TYPE D'ALIMENTS
U - 1	Pour faire fondre beurre, chocolat ou des produits analogues.
2 - 3	Pour réchauffer des plats,maintenir en ébullition de petites quantité d'eau,pour battre des sauces au jaune d'oeuf ou au beurre.
4 - 5	Pour réchauffer des alimentés solides et liquides,maintenir de l'eau en ébullition, décongeler des surgelés,cuire des omelettes de 2-3 oeufs,des plats de fruits et légumes,des cuissons diverses.
6	Cuisson de viandes,poissons et légumes à l'eau,plats contenant une quantité plus ou moins importante d'eau,préparation de confitures,etc.
7 - 8	Rôtis de viande ou de.POISsons,biftecks,foie,rissolement de viandes ou depoissons,œufs,etc.
9 - P*	Faire frire des pommes de terre etc.dans de l'huile,amener rapidement de l'eau à ébullition.

*sur certains modèles uniquement

Pour obtenir un bon rendement et une consommation d'énergie appropriée, il est indispensable d'utiliser exclusivement des récipients adaptés à la cuisson électrique :

• Le fond des récipients doit être très épais et parfaitement plat ; en outre, il doit être propre et sec, tout comme le plan de cuisson.
• N'utilisez pas de casseroles en fonte ou à fond rugueux, car elles risquent de rayer la surface de cuisson.

Le diamètre du fond des récipients doit être égal au diamètre du cercle tracé sur la zone de cuisson ; dans le cas contraire, il y a gaspillage d'énergie.

7. NETTOYAGE ET ENTRETIEN

Avant toute intervention, débrancher l'appareil.

Ne pas utiliser de jet de vapeur pour nettoyer l'appareil.

7.1 Nettoyage du plan en vitrocéramique

Le plan en vitrocéramique doit être nettoyé régulièrement, de préférence après chaque utilisation, quand les voyants de chaleur résiduelle sont éteints.

Les éventuelles traces claires dues à l'utilisation de casseroles à fond en aluminium peuvent être éliminées avec un chiffon humide imprégné de vinaigre.

Si, après la cuisson, il reste des résidus brûlés, enlevez-les avec le racloir fourni, rincez à l'eau et essuyez soigneusement avec un chiffon propre. L'utilisation constante du racloir réduit sensiblement l'emploi de produits chimiques pour le nettoyage quotidien du plan.

N'utilisez en aucun cas des détergents abrasifs ou corrosifs (ex. des produits en poudre, des sprays pour four, des détachants et des éponges métalliques).

Les grains de sable tombés sur le plan de cuisson durant le nettoyage de la salade ou des pommes de terre risquent de rayer la surface lorsque vous déplacez les casseroles.

Éliminez immédiatement les éventuels grains de sable de la surface de cuisson.

Les changements de couleur n'influencent pas le fonctionnement ni la stabilité du vitrocéramique. En effet, il ne s'agit pas d'une altération du matériel du plan de cuisson, mais de simples résidus qui n'ont pas été éliminés et qui ont carbonisé.

Des zones brillantes peuvent se former suite au frottement des fonds des casseroles, surtout s'ils sont en aluminium, et à l'utilisation de détergents non appropriés. Leur élimination est difficile avec des produits courants de nettoyage. Il peut être nécessaire de répéter plusieurs fois les opérations de nettoyage. L'utilisation de détergents agressifs ou le frottement opéré par la base des casseroles risque de dépolir avec le temps les décorations du plan de cuisson et de contribuer à la formation de taches.

7.2 Nettoyage hebdomadaire

Nettoyez et soignez le plan de cuisson une fois par semaine avec un produit courant pour le nettoyage de la vitrocéramique. Respectez toujours les instructions du producteur. Le silicone présent dans ces produits génère une pellicule de protection hydrofuge et anti-saleté. Toutes les taches restent sur la pellicule et peuvent être facilement éliminées. Ensuite, séchez la surface avec un chiffon propre. Veillez à ne pas laisser de restes de détergent sur la surface de cuisson pour éviter toute réaction agressive au réchauffement entraînant une modification de la structure.

1. EN CAS DE PROBLÈMES...

PROBLEME	CAUSES PROBABLES	SOLUTION
Le plan de cuisson ne fonctionne pas.	- Le plan n'est pas branché ou l'interrupteur général n'est pas enclenché.	- Enclenchez l'interrupteur général.
	- Une coupure de courant s'est vérifiée	- Contrôlez l'alimentation électrique.
	- Le fusible ou l'interrupteur magnétothermique du circuit domestique s'est déclenché.	- Remplacez le fusible ou enclenchez de nouveau l'interrupteur magnétothermique du circuit domestique.
	- Les touches à capteur sont bloquées (blocage des commandes).	- Débloquez les touches à capteur (blocage des commandes).
	- Les touches sont partiellement couvertes d'un chiffon humide, de liquide ou d'un objet métallique.	- Enlever l'obstacle.
Les résultats de cuisson ne sont pas satisfaisants	- La température est trop élevé ou trop BASSE	- Consultez les conseils de cuisson.
Le plan de cuisson produit de la fumée.	- Le plan de cuisson est sale.	- Nettoyez le plan après la cuisson. Laissez refroidir avant de nettoyer.
	- La préparation déborde.	- Utilisez une casserole plus grande.
Le code d'erreur E2 s'affiche et vous entendez simultanément un signal sonore limité dans le temps.	- Les touches Touch-Control sont activées par des alimentents tombés des casseroles ou d'autres objets sur le plan de cuisson.	- Nettoyez la surface ou enlevez l'objet.
Un code d'erreur E1 - E3 - E4 - E5 s'affiche.	- Un défaut technique s'est maniféré.	- Contactez le Service Technique.
Les fusibles ou l'interrupteur magnétothermique du circuit domestique se déclenchent continulement.		- Contactez le Service Technique ou un électricien.
Présence de cassures ou de fissures sur le plan de cuisson		- En présence de lézardes, de fissures ou d'une cassure de la surface de cuisson en vitrocéramicque, éteignez immédiatement l'appareil. Mettez l'appareil hors tension et contactez le Service Technique.

9. INSTALLATION

9.1 Consignes de sécurité pour le montage des meubles de cuisine

AVANT D'INSTALLER L'APPAREIL, SE MUNIR DE DISPOSIFS DE PROTECTION INDIVIDUELLE.

!

Le fabricant décline toute responsabilité en cas de dommages subs par personnes et les choses, dus au non-respect des prescriptions susmentionnées ou dérivant de l'alteration même d'une seule piece de l'appareil.

Les placages, les colles ou les revêtements en plastique des meubles adjacents doivent être thermorésistants (>90°C). Ils risquent de se déformer dans le temps s'ils ne sont pas suffisamment thermorésistants. La distance minimale à observer entre les hotes aspirantes et la surface de cuisson doit correspondre au moins à cette indiquée dans les instructions de montage de la hotte aspirante. Respectez également les distances minimales des découvertes du plan à l'arrête d'après les illustrations de montage.

9.2 Découpe du plan de travail

Cette intervention exige des travaux de maçonnerie et/ou de menuiserie ; par conséquent, elle doit être effectuée par un technicien qualifié. L'installation est réalisable sur différents matériaux comme la maçonnerie, le métal, le bois massif et le bois revêtu de stratifié plastique, à condition qu'ils soient résistants à la chaleur (T 90 °C). Réalisez sur le dessus du meuble une ouverture ayant les dimensions indiquées dans la figure, enMAINANT une distance minimale A du bord postérieur. Cet apparéil peut être mis contre un mur qui dépasse en hauteur le plan de travail, à condition demaintenir la distance B illustrée dans la figure, pour éviter un évientuel échauffement et les dégât quece dernier occasionnerait. Assurez-vous qu'il existe une distance minimale de C mm entre le plan de cuisson et une éventuelleétagère placée verticalément au-dessus de ce dernier.

9.2.1 Plan de cuisson sans cadre

S'il faut installer à ras le plan de cuisson à bord droit, suivre les indications du paragraphe « 9.5 Ouverture sur le dessus (uniquement sur les modèles sans cadre à bord droit) »

9.3.1 Sur un compartiment neutre ou des tiroirs

Si l'utilisateur n'installe pas le double fond en bois, il s'expose au risque d'un contact accidentel avec des parties tranchantes ou chaudes.

Le fabricant décline toute responsabilité en cas de dommages subis par les personnes et les biens, causés par le non-respect des prescriptions susmentionnées.

En présence d'autres meubles (parois latérales, tiroirs, etc.), des lave-vaisselle ou des réfrigérateurs, sous le plan de cuisson, installez un double fond à une distance minimale de 30 mm dans la partie inférieure du plan de cuisson, pour éviter les contacts accidentels. Le double fond doit pouvoir être démonté en n'utilisant que des outils spécifiques.

avec une ouverture sur le fond

avec une ouverture à l'arrière

9.3.2 Sur le compartiment d'encastrement du four

S'il est installé au-dessus d'un four, équipez ce dernier d'un ventilateur de refroidissement.

La distance entre le plan de cuisson et les meubles de cuisine ou les appareils encastrables doit garantir une aération suffisante ainsi qu'une évacuation suffisante de l'air.

S'il est installé au-dessus d'un four, laissez un espace d'au moins 5 cm entre le fond du plan de cuisson et le dessus du produit installé en dessous.

avec une ouverture sur le fond uniquement

avec une ouverture sur le fond et à l'arrière

9.4 Joint du plan de cuisson

Pour éviter les infiltrations de liquides entre le cadre du plan de cuisson et le plan de cuisson, positionnez avant le montage le joint fourni tout autour de ce dernier.

Ne fixez pas le plan de cuisson avec de la silicone, car il serait impossible de le démonter sans l'endommager.

9.5 Ouverture sur le dessus (uniquement sur les modèles sans cadre à bord droit)

Les figures illustrent les dimensions de l'ouverture et du fraisage complémentaire à réaliser dans le trou d'encastrement si l'on souhaite installer le plan de cuisson au niveau du dessus.

Les dimensions de l'ouverture et du fraisage du dessus sont mentionnées à titre indicatif et il faut absolument se référer au plan de cuisson en vitrocéramique avant de réaliser des coupures.

L (mm)	X (mm)	Y (mm)	G (mm)	H (mm)	A (mm)	B (mm)	C (mm)
600	565	490	604	519	50 min.	50 min.	750 min.
770	745	490	774	519	50 min.	50 min.	750 min.

Après avoir étalé l'éponge (A) autocollante (voir 9.4 Joint du plan de cuisson) sur la surface en verre et après avoir positionné et fixé le plan de cuisson au moyen de brides, remplissez les bords de silicone isolante (B) et nettoyez-le en cas de débordements. S'il est nécessaire de démonter le plan en verre, coupez la silicone avec un cutter avant d'essayer de le soulever (C).

Utilisez une quantité de silicone suffisante pour assurer la tenue du plan de cuisson au-dessus ; mais elle n'est pas destinée à fixer l'appareil. Pour fixer l'appareil, voir "9.7 Fixation avec des brides".

9.6 Positionnement des pinces de fixation

Pour garantir la fixation et un centrage optimal, positionnez les pinces fournies tel qu'on le décrit ci-après :

Encastrez les pinces en les introduisant horizontalement et en exerçant une légère pression au niveau de l'ouverture.

Ensuite, tournez-les vers le haut pour les encastrer définitivement.

9.7 Fixation avec des brides

Fixez le plan de cuisson à la structure à l'aide des brides spéciales fournies.

Pour fixer correctement le plan de cuisson, vissez les brides A dans les trous réalisés sur les côtés du carter.

Faites attention durant la fixation au moyen des brides, car un serrage excessif pourrait soumettre le verre à une tension qui risquerait de le briser.

9.8 Branchement électrique

Assurez-vous que la tension et le dimensionnement de la ligne d'alimentation correspondent bien aux caractéristiques indiquées sur la plaque située sous le carter de l'appareil. Cette plaque ne doit jamais être enlevée.

LE BRANCHEMENT ÉLECTRIQUE DU PLAN DE CUISSON DOIT ÊTRE RÉALISÉ PAR UN TECHNICIEN AGRÉÉ.

AVANT TOUTE INTERVENTION, DÉBRANCHEZ LE PLAN.

IL EST OBLIGATOIRE D'EFFECTUER LA MISE À LA TERRE EN SUIVANT LES MODALITÉS PRÉVUES PAR LES CONSIGNES DE SÉCURITÉ DE L'ÉQUIPEMENT ÉLECTRIQUE.

EN CAS DE BRANCHEMENT SUR LE RÉSEAU ÉLECTRIQUE PAR L'INTERMÉDIAIRE D'UNE PRISE ET D'UNE FICHE, CELLES-CI DEVront ÊTRE DU MÊME TYPE ET SERONT RACCORDÉES AU CÂBLE D'ALIMENTATION CONFORMÉMENT AUX NORMES EN VIGUEUR. LA PRISE DEVRA ÊTRE ACCESSIBLE POUR PERMETTRE LE BRANCHEMENT D'UN APPAREIL ENCASTRÉ. NE DÉBRANCHEZ JAMAIS LA FICHE EN TIRANT SUR LE CÂBLE.

IMMÉDIATEMENT APRÈS L'INSTALLATION, CONTRÔLEZ RAPIDEMENT L'APPAREIL EN SUIVANT LES INSTRUCTIONS INDIQUÉES CI-APRÈS. EN CAS DE DYSFONCTIONNEMENT ET APRÈS VOUS ÊTRE ASSURÉ QUE LES INSTRUCTIONS ONT ÉTÉ CORRECTEMENT SUIVIES, DÉBRANCHEZ L'APPAREIL DU RÉSEAU ÉLECTRIQUE ET CONTACTEZ LE CENTRE D'ASSISTANCE TECHNIQUE LE PLUS PROCHE. NE JAMAIS TENTER DE RÉPARER L'APPAREIL.

FAITES PASSER LE CÂBLE D'ALIMENTATION DERRIÈRE LE MEUBLE EN VEILLANT À QU'IL NE SOIT PAS EN CONTACT AVEC LE CARTER INFÉRIEUR DU PLAN DE CUISSON OU AVEC UN ÉVENTUEL FOUR ENCASTRÉ EN DESSOUS.

LE FIL DE MISE À LA TERRE DOIT AVOIR UNE LONGUEUR SUPÉRIEURE À CELLE DES FILS DE CONDUCTION DU COURANT, DE MANIÈRE À CE QU'EN CAS DE RETRAIT BRUTAL DU CÂBLE D'ALIMENTATION DE LA PRISE, IL SE DÉBRANCHE EN DERNIER LIEU.

ÉVITEZ D'UTILISER DES RÉDUCTEURS, DES ADAPTATEURS OU DES SHUNTS CAR ILS POURRAIENT PROVOQUER DES SURCHAUFFES ET DES BRÛLURES.

SI VOUS UTILISEZ UN BRANCHEMENT FIXE, IL EST NÉCESSAIRE DE PRÉPARER, SUR LA LIGNE D'ALIMENTATION DE L'APPAREIL, UN DISPOSITIF D'INTERRUPTION OMNIPOLAIRE AVEC UNE DISTANCE D'OUVERTURE DES CONTACTS ÉGALE OU SUPÉRIEURE À 3 MM, SITUÉ DANS UNE POSITION FACILEMENT ACCESSIBLE OU À PROXIMITÉ DE L'APPAREIL.

Le fabricant décline toute responsabilité en cas de dommages subis par les personnes et les choses, dus au non-respect des prescriptions susmentionnées ou dérivant de l'altération même d'une seule pièce de l'appareil.

TYPE DE PLAN (CM)	TYPES DE RACCORDEMENTS POSSIBLES	TYPE DE CABLE (s'il n'est pasprésent)
60-70-90	380 - 415 V 3N~1 2 3 4 5 L1 L2 L3 N =	pentapolaire	5 x 1,5 mm² H05V2V2-F
	380 - 415 V 2N~1 2 3 4 5 L1 L2 N =	tetrapolaire	4 x 2,5 mm² H05V2V2-F
	220 - 240 V 3~1 2 3 4 5 L1 L2 L3 =	tetrapolaire	4 x 2,5 mm² H05V2V2-F
60-70	220 - 240 V 1N~	tripolaire	3 x 4 mm² H05V2V2-F
	1 2 3 4 5 L1 N =
90	220 - 240 V 1N~1 2 3 4 5 L1 N =	tripolaire	3 x 6 mm² H05V2V2-F

Lisez attentivement la plaquette des raccordements placée sous l'appareil et autour du câble d'alimentation.

Utilisez des câbles résistant à une température d'au moins 90 °C de type H05V2V2-F.

Les câbles d'alimentation susmentionnés sont dimensionnés en tenant compte du facteur de simultanéité (conformément à la norme EN 60335-2-6).

9.8.1 Schéma bornier

Le schéma ci-contre illustre le bornier d'alimentation vu du dessous, sans aucun câble raccordé. Le raccordement entre les bornes 4 et 5 doit toujours être présent.
