Type de produit	TV LED
Taille de l'écran	32 pouces
Résolution	1366 x 768 pixels (HD Ready)
Technologie d'affichage	LED
Alimentation électrique	220-240 V, 50/60 Hz
Dimensions (L x H x P)	73,8 x 43,6 x 8,5 cm (sans pied)
Poids	7,5 kg (sans pied)
Compatibilités	Compatible avec les normes DVB-T2/C/S2
Connectivité	2 x HDMI, 1 x USB, 1 x AV, 1 x sortie audio
Fonctions principales	Smart TV, accès aux applications, fonction enregistrement
Entretien et nettoyage	Utiliser un chiffon doux et sec, éviter les produits chimiques agressifs
Pièces détachées et réparabilité	Disponibilité des pièces détachées à vérifier auprès du service client LG
Sécurité	Ne pas exposer à l'humidité, respecter les consignes de sécurité électrique
Informations générales	Garantie de 2 ans, service après-vente disponible

FOIRE AUX QUESTIONS - 32L62000 LG-GOLDSTAR

Comment configurer ma télévision LG-GOLDSTAR 32L62000 pour la première fois ?

Pour configurer votre télévision pour la première fois, branchez-la à une source d'alimentation, allumez-la puis suivez les instructions à l'écran pour sélectionner la langue, le pays et configurer le réseau.

Que faire si je n'ai pas de signal sur ma télévision ?

Vérifiez que tous les câbles sont correctement branchés. Assurez-vous que la source d'entrée est correctement sélectionnée sur la télévision. Si vous utilisez une antenne, vérifiez qu'elle est correctement positionnée.

Comment réinitialiser ma télévision LG-GOLDSTAR 32L62000 ?

Pour réinitialiser votre télévision, allez dans le menu 'Paramètres', sélectionnez 'Réinitialiser aux paramètres d'usine' et suivez les instructions à l'écran. Notez que cela supprimera toutes vos configurations précédentes.

Pourquoi l'image de ma télévision est-elle floue ?

Une image floue peut être causée par une mauvaise connexion de câble ou une mauvaise résolution. Assurez-vous que le câble HDMI est bien connecté et que la source d'entrée est réglée sur la bonne résolution.

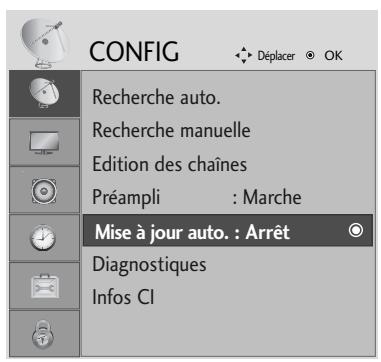

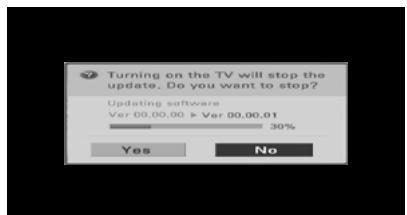

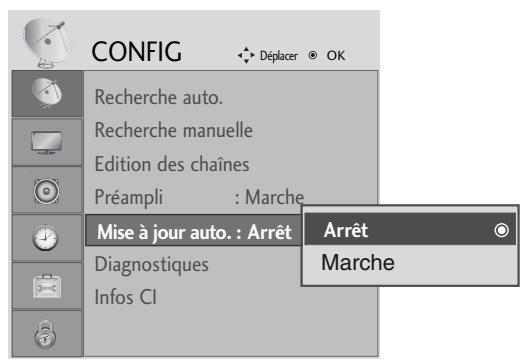

Comment mettre à jour le logiciel de ma télévision ?

Pour mettre à jour le logiciel, allez dans le menu 'Paramètres', puis 'À propos de la télévision' et sélectionnez 'Vérifier les mises à jour'. Si une mise à jour est disponible, suivez les instructions pour l'installer.

Comment régler le son de ma télévision ?

Pour régler le son, appuyez sur le bouton 'Menu', sélectionnez 'Son' et ajustez les paramètres tels que le volume, les basses et les aigus selon vos préférences.

Ma télécommande ne fonctionne pas, que faire ?

Vérifiez d'abord les piles de la télécommande. Si elles sont faibles ou vides, remplacez-les. Assurez-vous également qu'il n'y a pas d'obstacles entre la télécommande et le récepteur de la télévision.

Comment accéder aux applications sur ma télévision LG-GOLDSTAR 32L62000 ?

Pour accéder aux applications, appuyez sur le bouton 'Smart' de votre télécommande. Vous pourrez alors naviguer dans le menu des applications disponibles et sélectionner celles que vous souhaitez utiliser.

MODE D'EMPLOI 32L62000 LG-GOLDSTAR

Téléviseur LCD | téléviseur plasma MANUEL de l'utilisateur

MODELES DE TÉLEVISEUR LCD		MODELES DE TÉLÉVISEUR PLASMA
19LS4D*	32LG30**	42PG10**
22LS4D*	37LG30**	50PG10**
32LG20**	42LG30**	42PG20**
37LG20**	32LG5***	50PG20**
42LG20**	37LG50**	42PG30**
19LG30**	42LG50**	50PG30**
22LG30**	47LG50**	60PG30**
26LG30**	52LG50**

Avant la mise en service de votre téléviseur, veuillez lui prêter attentionivement ce manuel d'utilisation.

Conservez-le à portée de main pour pouvoir vous y reporter ultérieurement.

Notez le numéro de série et le numéro du modèle, qui figurent sur la plaque signalétique fixée à l'arrière du poste. Transmettez ces informations à votre revendeur lorsque vous demandez une intervention de maintenance.

Assurez-vous que les accessoires suivants sont fournis avec votre téléviseur. S'il vous manque un ou plusieurs de ces accessoires, veuillez contacter le distributeur qui vous a vendu l'appareil.

Manuel de l'utilisateur

Piles

Télécommande

Cordon d'alimentation

Capot de protection (Sauf 19/22LS4D*)

Cet accessoire n'est pas disponible pour tous les modèles.

Chiffon doux. Nettoyez l'écran avec ce chiffon.

Si la surface du téléviseur comporte des traces de doigts ou des taches, nettoyez-la à l'aide du chiffon doux.

Évitez de frotter lorsqu'y vous tentez d'éliminer une tache. Vous risquez de rayer ou de décolorer la surface.

Modèles de téléviseur PLASMA

Boulons pour l'assemblage du socle (Voir page 11)

(Seulement 42PG10*, 42PG20*, 42PG30*)

Support de câbles

(42PG10, 42PG20, 42PG30 : x1, 50PG10, 50PG20, 50/60PG30 : x2)

(Seulement 42/50PG10)

Dispositif dérangement des câbles

(Seulement 42/50PG20, 42/50/60PG30)

Tore magnétique

(Cet accessoire n'est pas disponible pour tous les modèles.)

Modèles de téléviseur LCD

Boulons pour l'assemblage du socle

(Voir page 10)

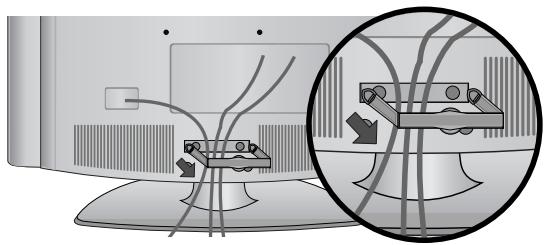

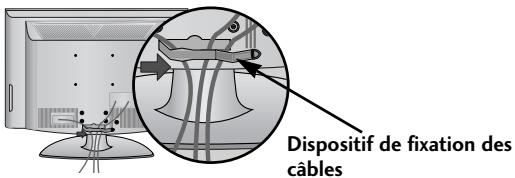

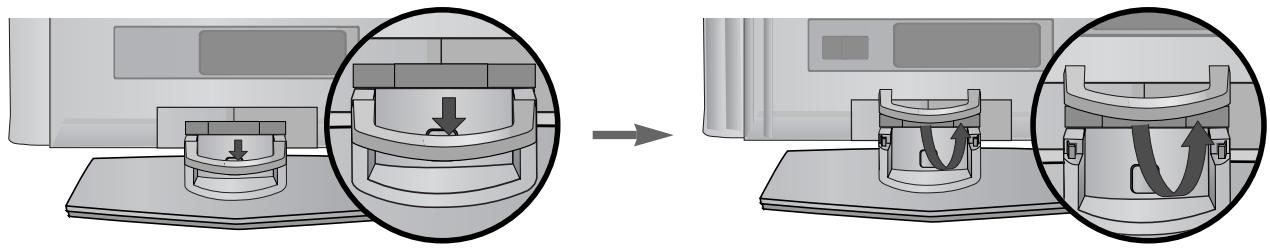

Dispositif de rangement des câbles

Dispositif de rangement des câbles

(Seulement 19/22LG30**)

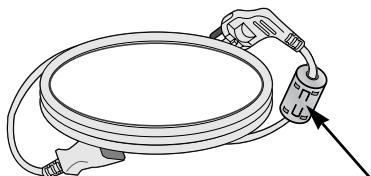

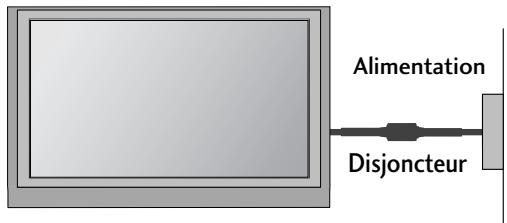

UTILISATION D'UN TORE MAGNETIQUE (Cet accessoire n'est pas disponible pour tous les modèles.)

Un tore magnétique peut être utilisé pour réduire l'onde électromagnétique au branchement du cordon d'alimentation.

Plus le tore magnétique est installé proche de la prise de courant, plus il sera efficace.

Installez la prise de courant à proximité.

TABLE des matières

ACCESSOIRES 1

Preparation

COMMANDES DU PANNEAU AVANT. 4

PRÉSENTATION DU PANNEAU ARRIÈRE......... 7

INSTALLATION DU SOCLE 10

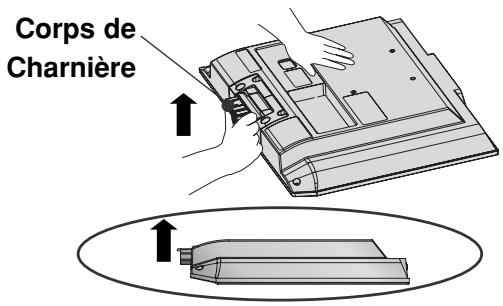

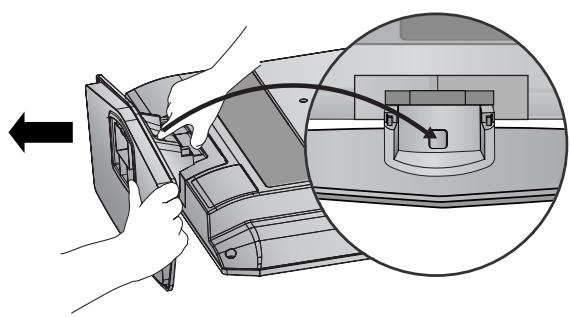

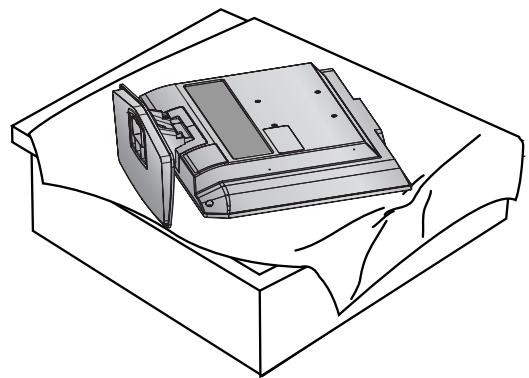

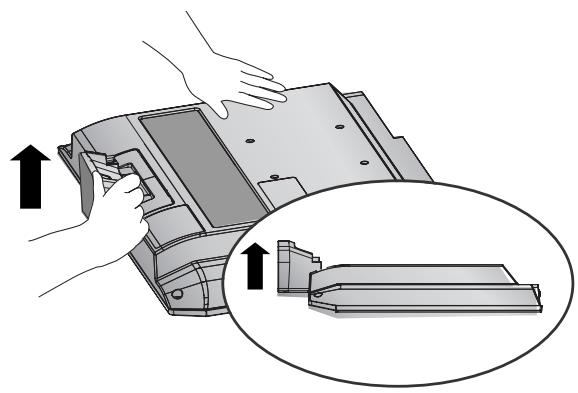

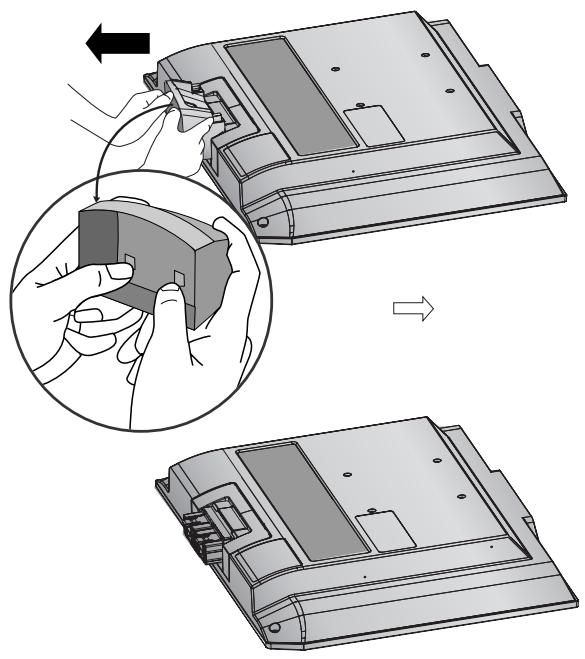

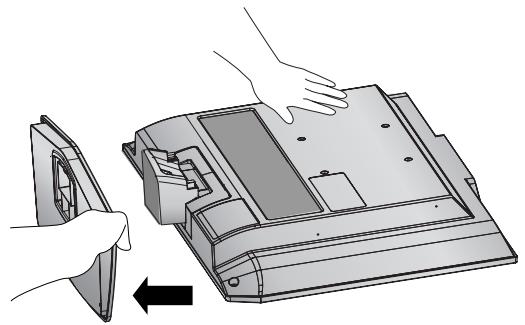

DÉMONTAGE DU SOCLE 13

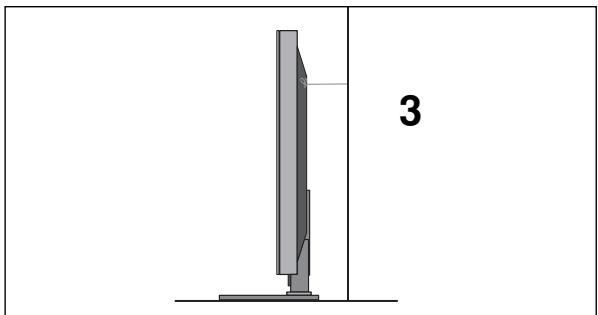

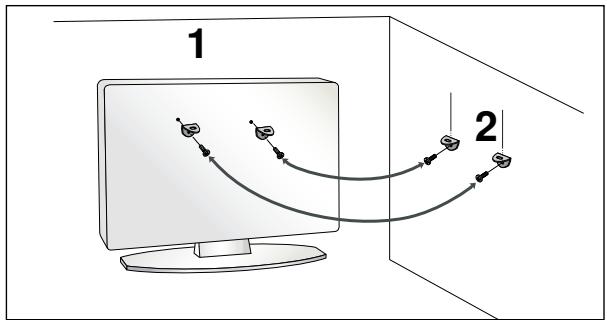

VEUILLEZ INSTALLER LE TÉLÉVISEUR AVEC PRECAUTION

POUR ÉVITER QU'IL NE TOMBE. 14

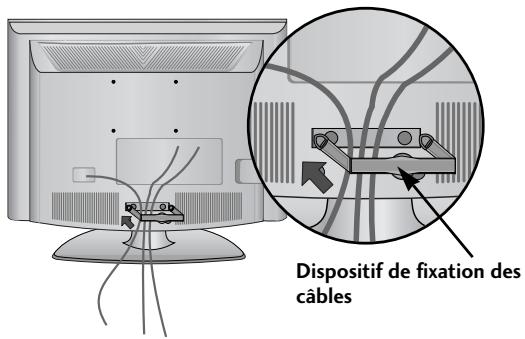

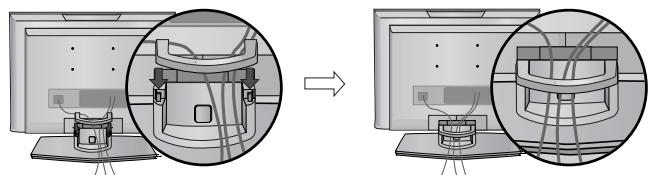

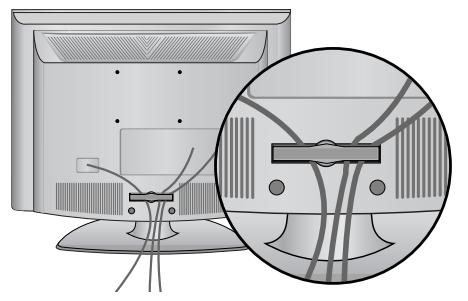

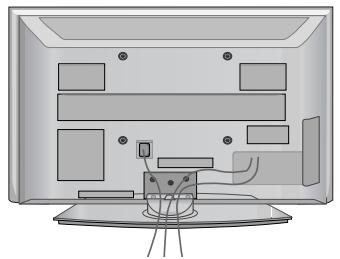

SUPPORT ARRIÈRE POUR LE RANGEMENT DES

CABLES 15

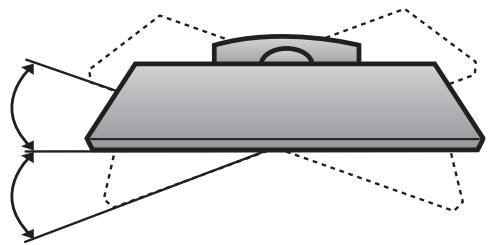

POSITIONNEMENT DE L'ÉCRAN 18

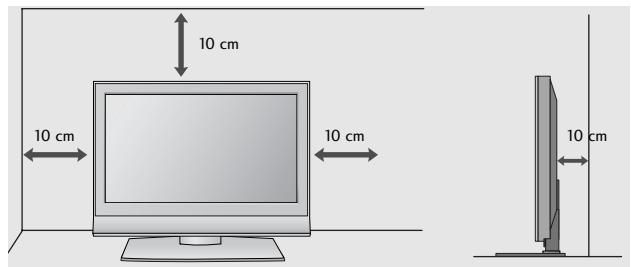

EMPLACEMENT 18

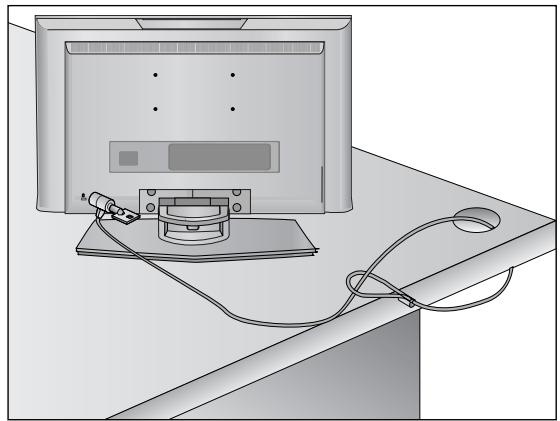

Système de sécurité Kensington. 18

Installation du socle 19

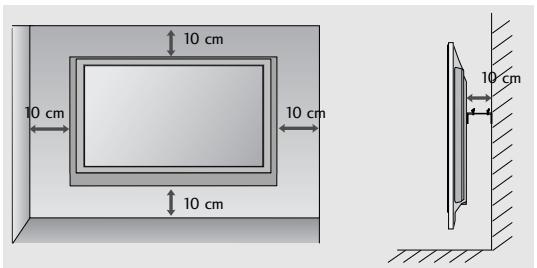

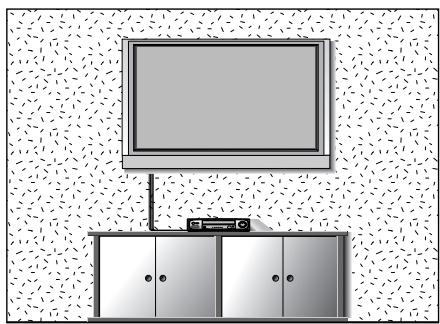

Montage au mur : Installation horizontale 19

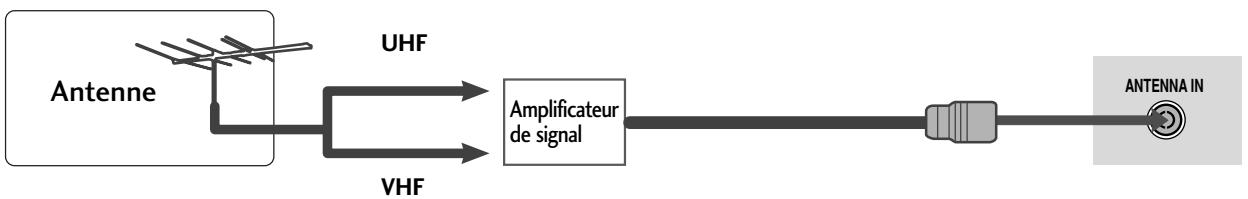

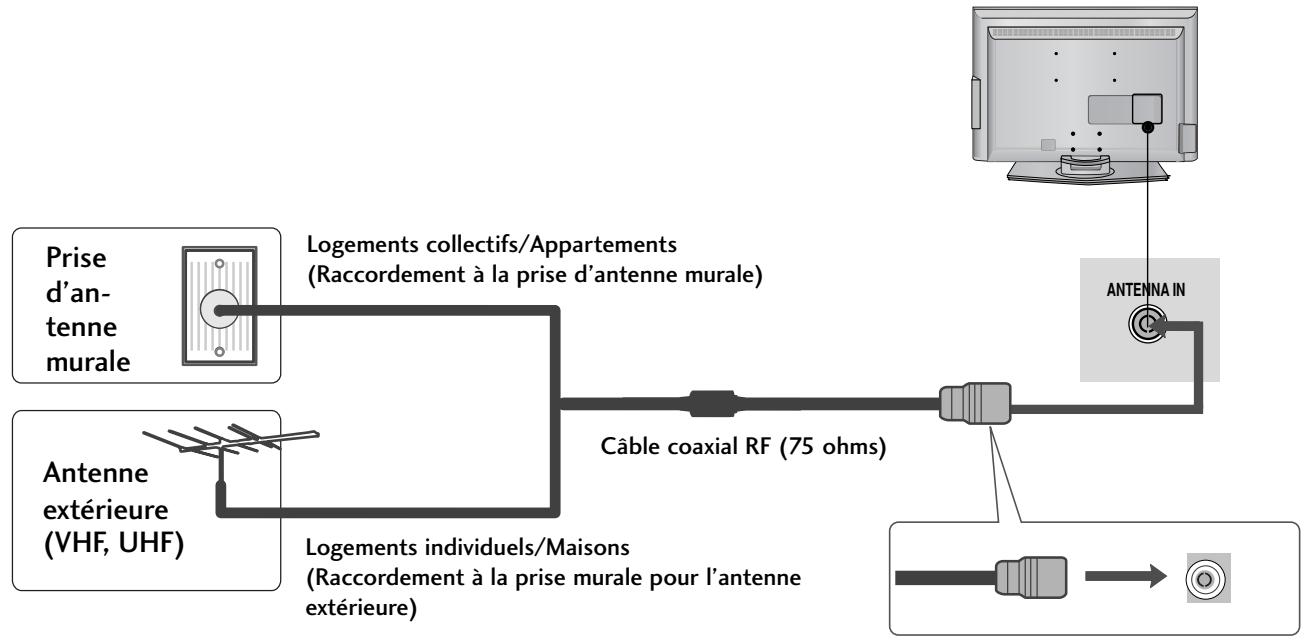

Raccordement à une antenne 20

Configuration d'un appareil externe

CONFIGURATION DU RÉCEPTEUR HD...... 21

CONFIGURATION DE LA SORTIE

AUDIONUMÉRIQUE 22

Branchement d'un DVD 23

CONFIGURATION D'UN MAGNETOSCOPE... 25

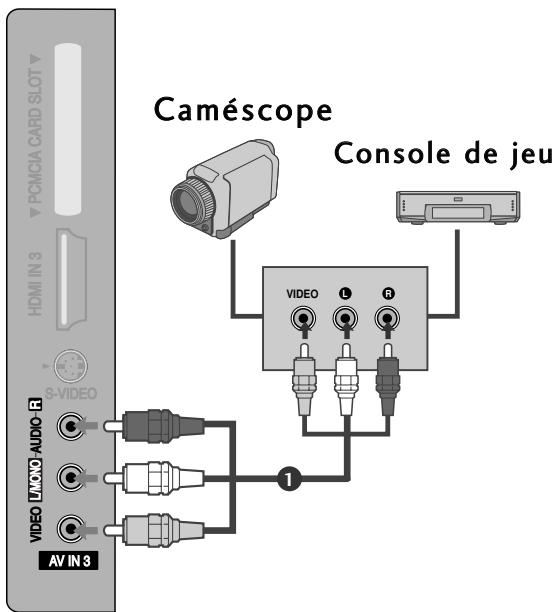

CONFIGURATION D'UNE AUTRE SOURCE

AUDIO/VIDÉO 27

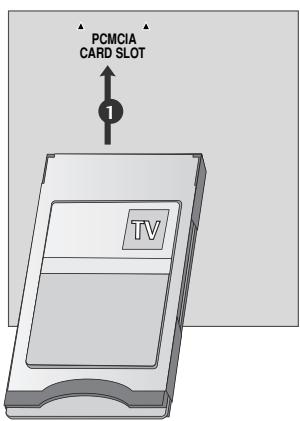

Insertion du module CI 28

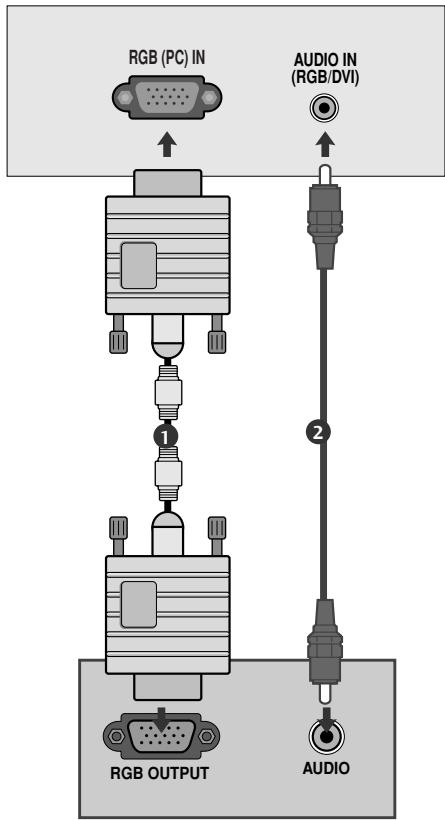

CONFIGURATION D'UN PC 28

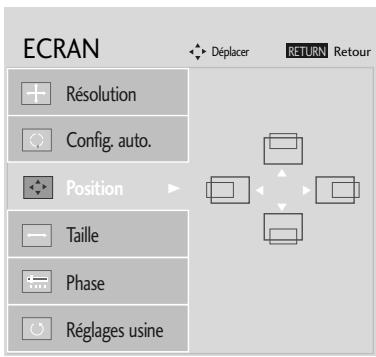

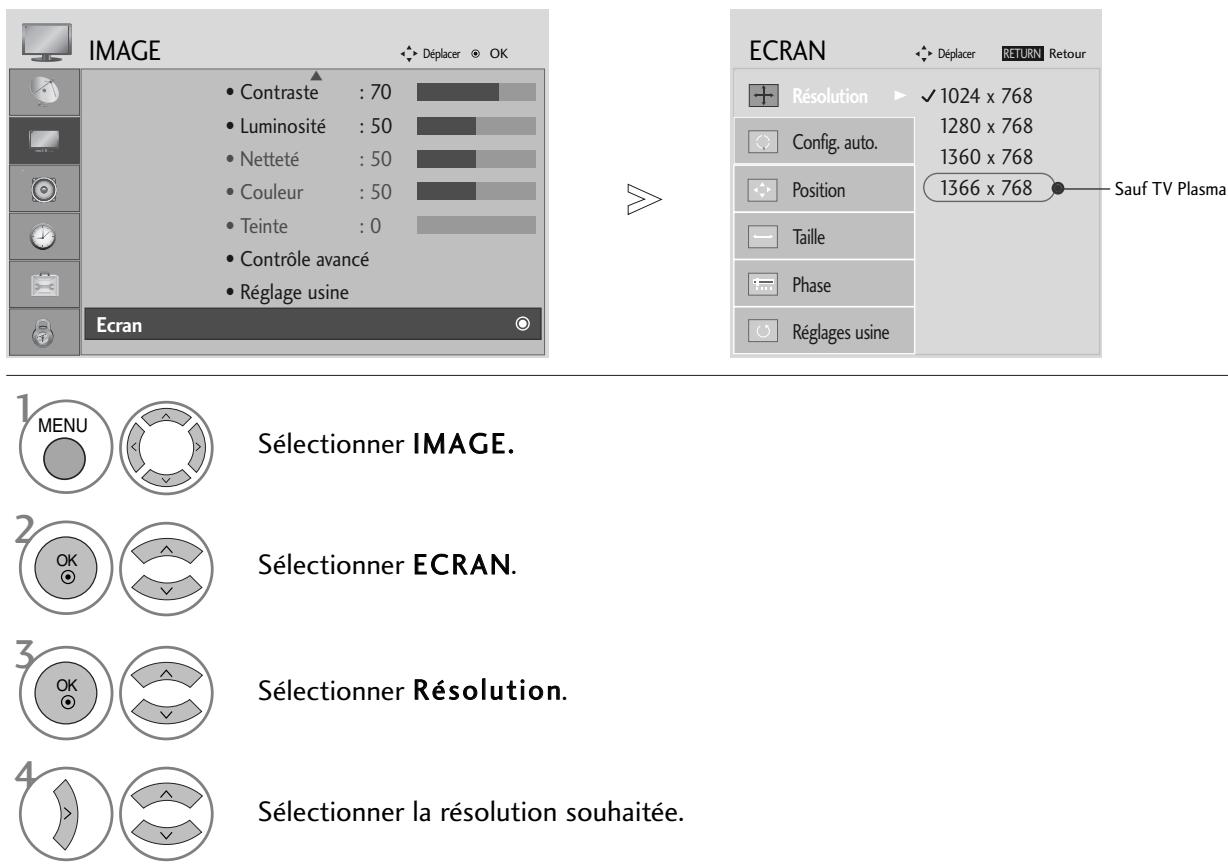

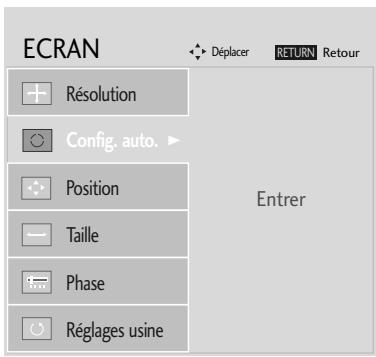

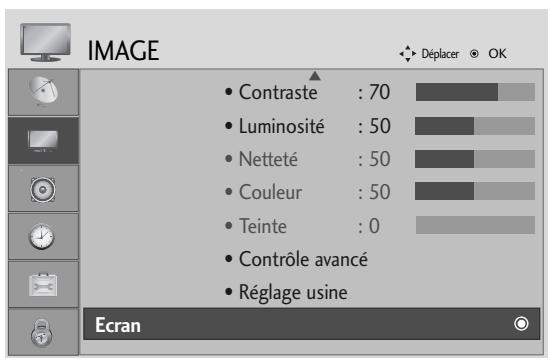

-Configuration de l'écran pour le mode PC.... 32

Utilisation du téléviseur/contrôle des chaînes

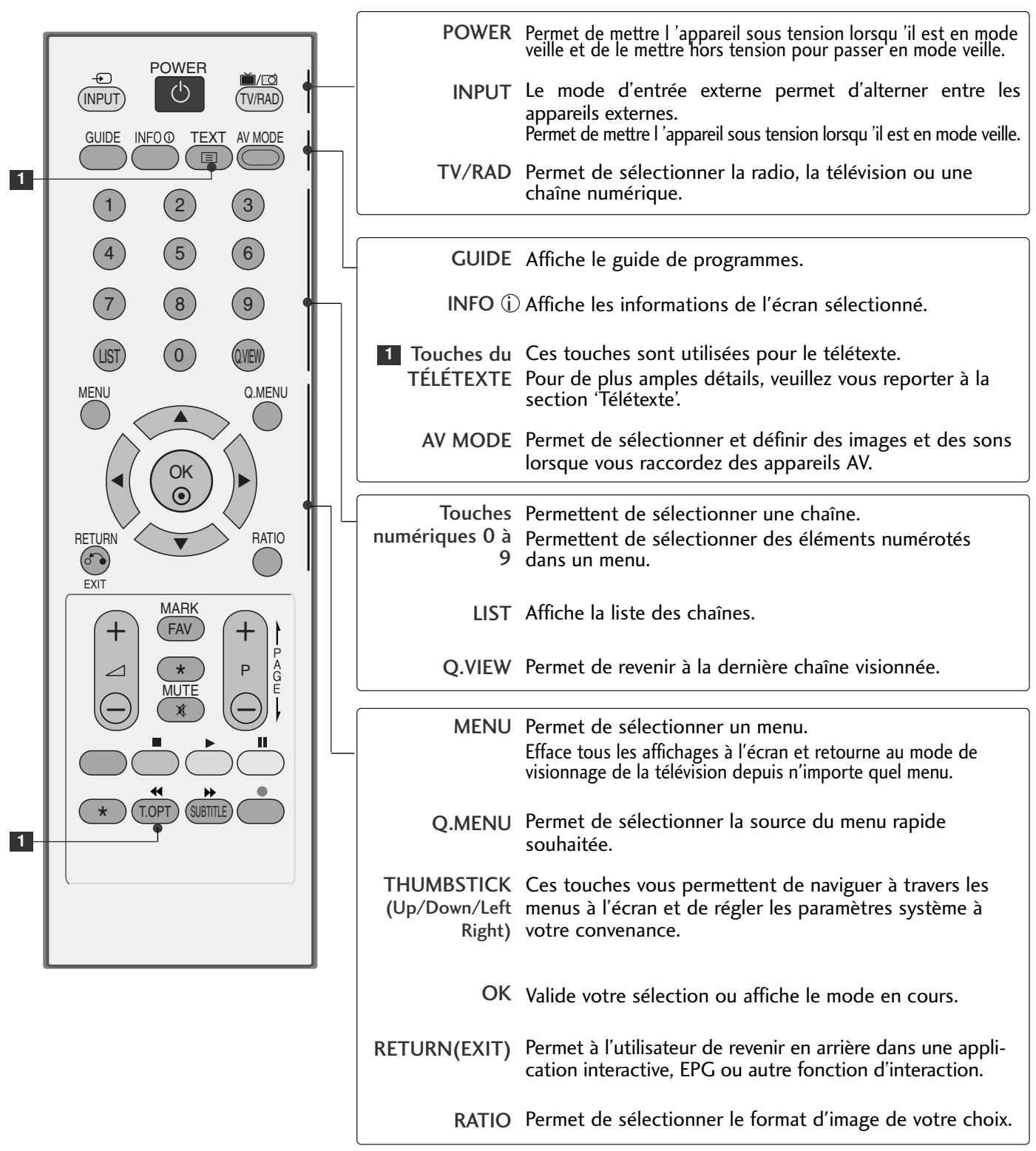

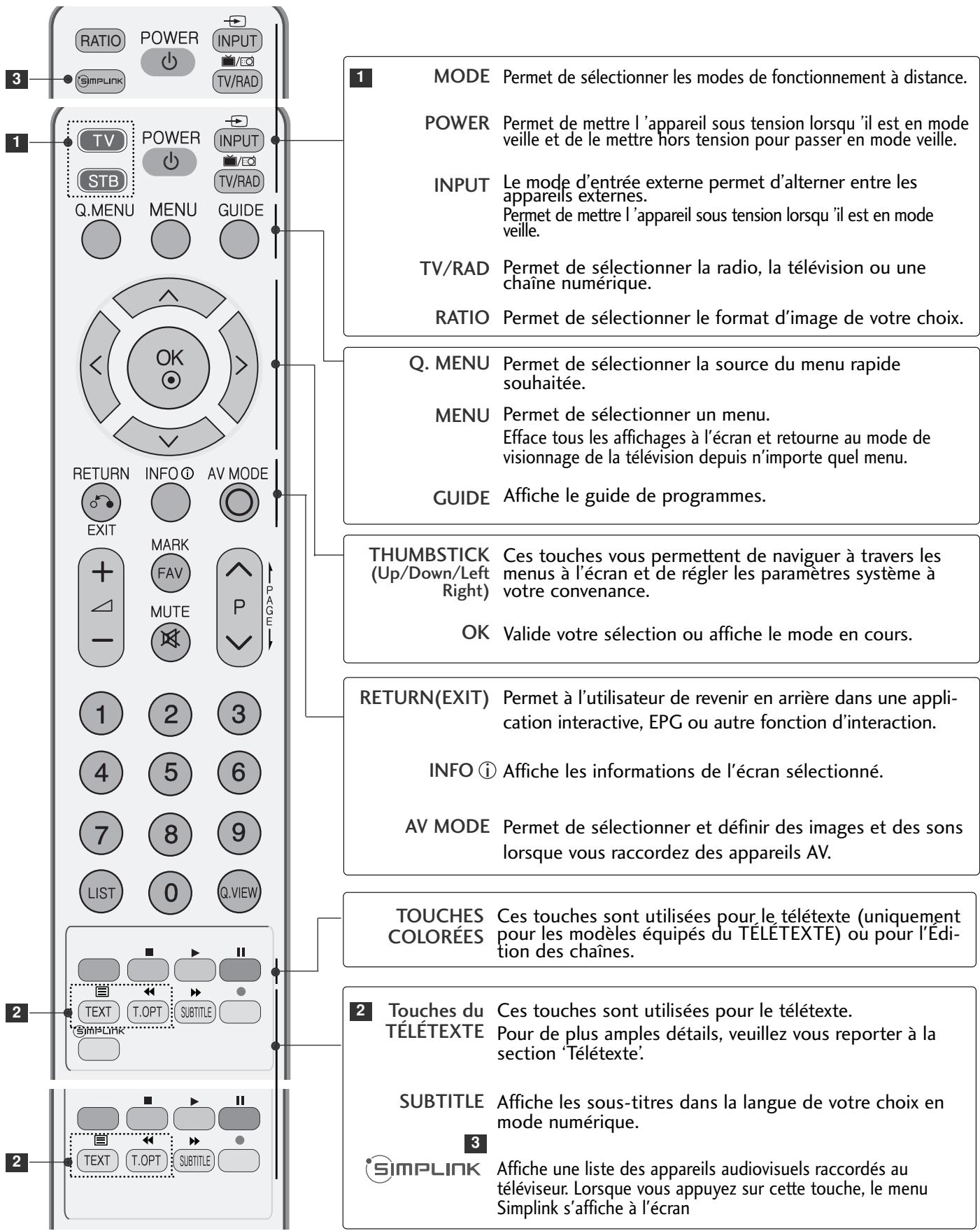

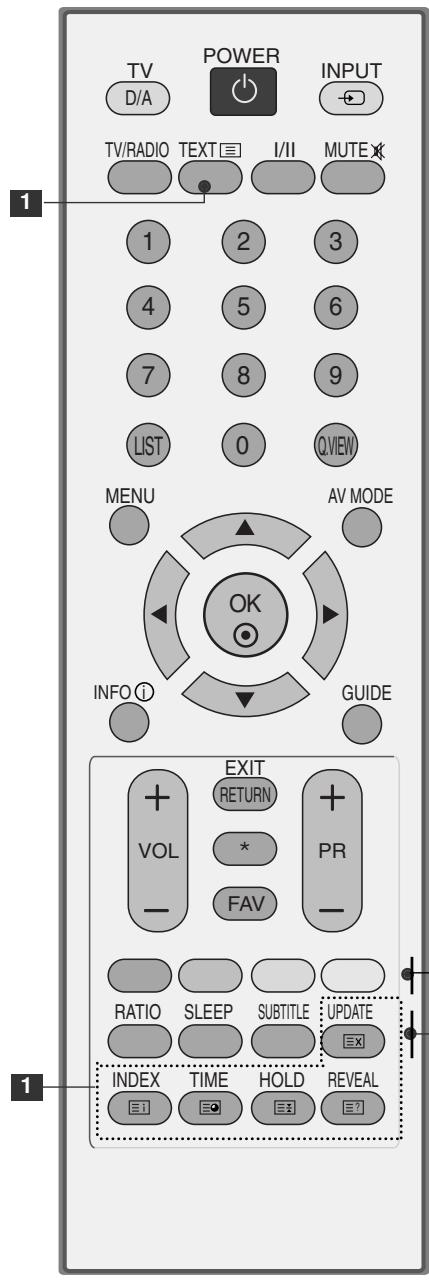

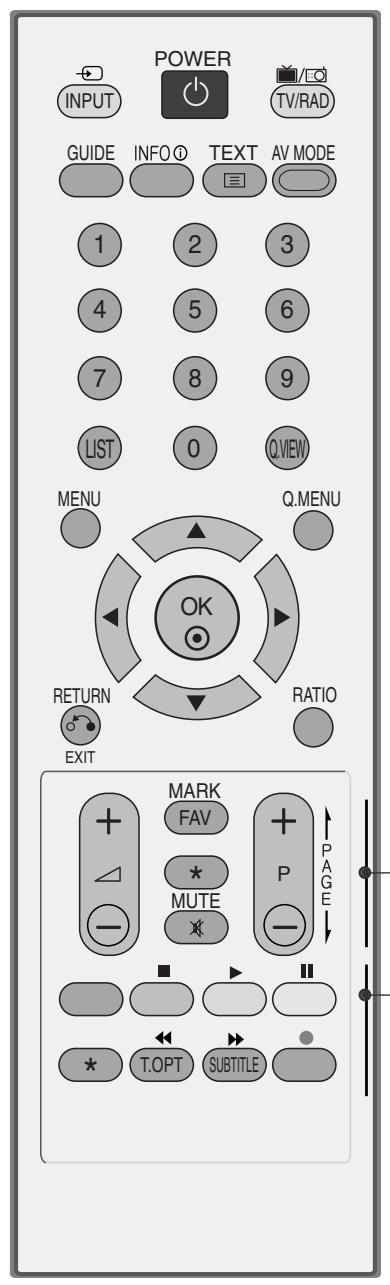

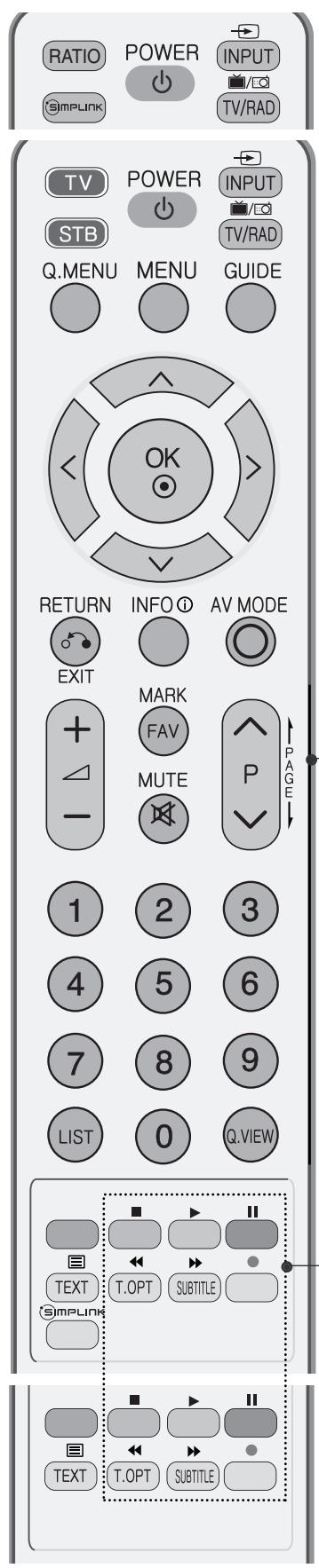

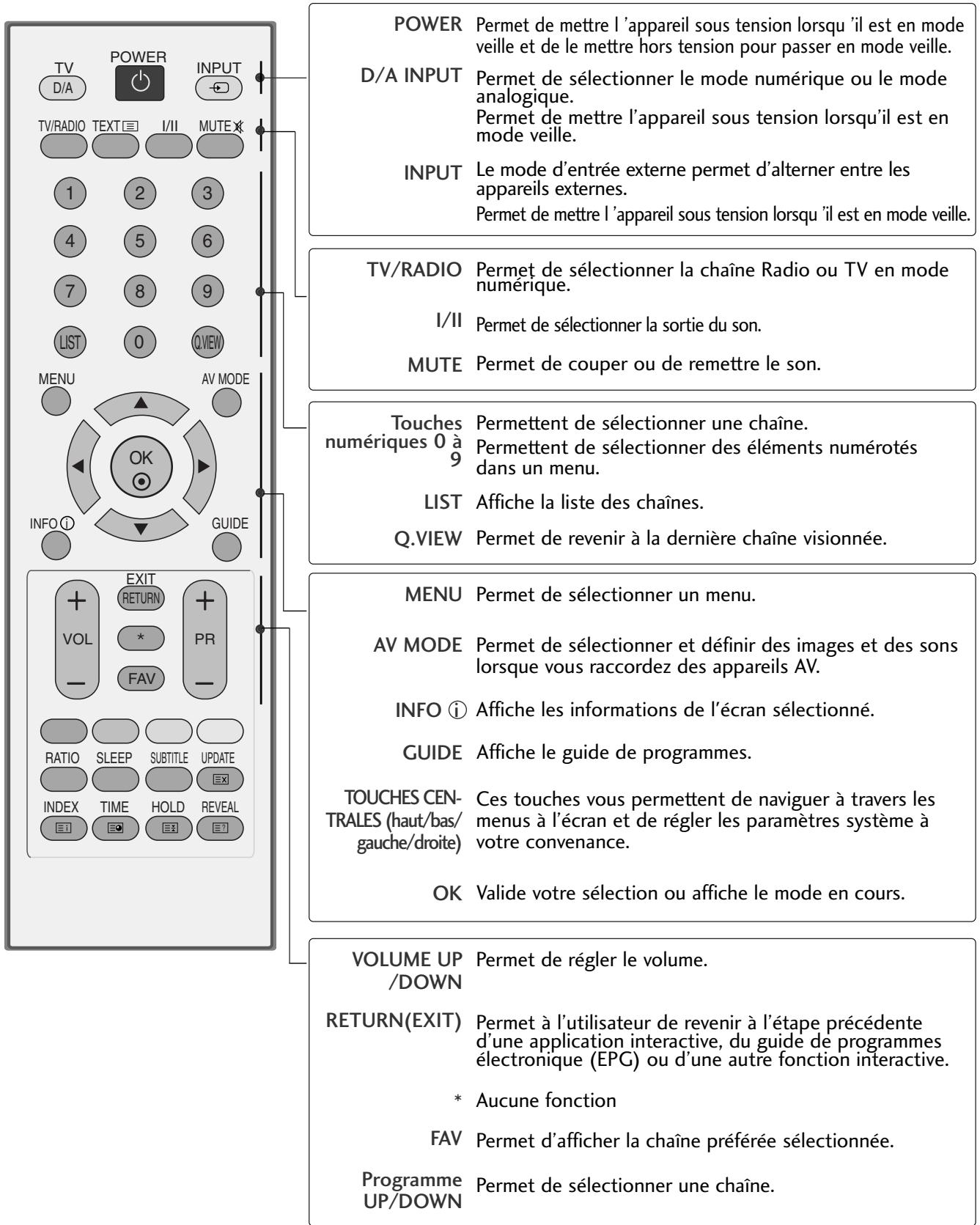

Fonctions des touches de la télécommande... 36

Mise sous tension du téléviseur. 42

SELECTION DES CHÂINES 42

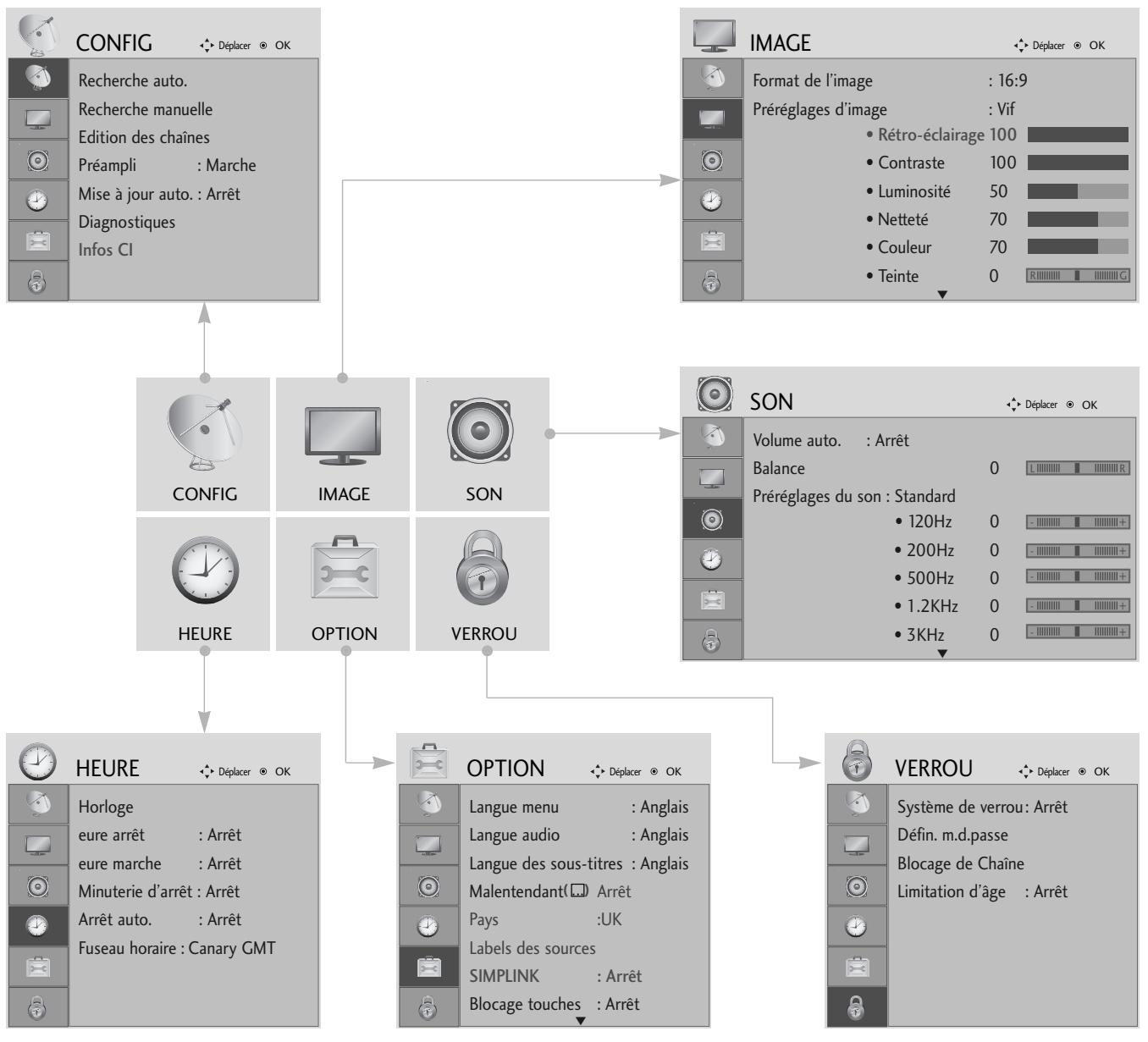

SELECTION ET RÉGLAGE DES MENUS À L'ECRAN.... 43

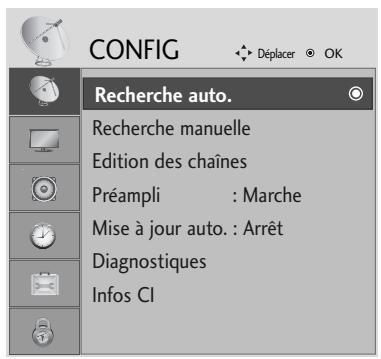

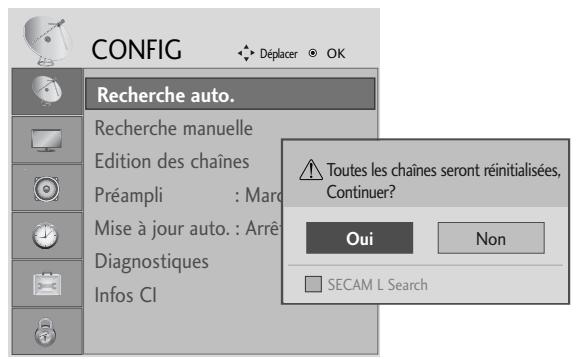

RECHERCHE AUTOMATIQUE DES CHAINS. 44

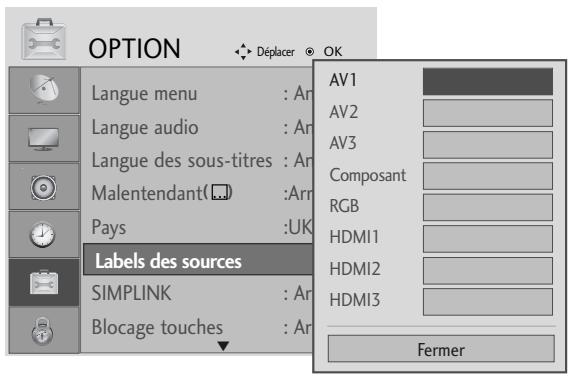

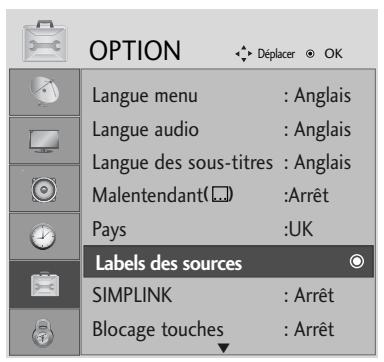

LIBELLE DES ENTRÉES 58

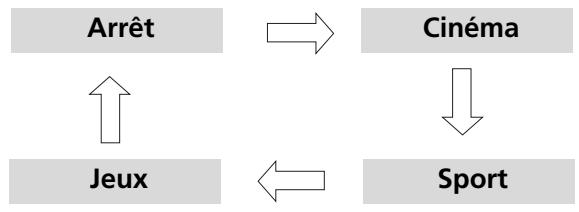

MODE AV. 59

EPG (GUIDE De programmes électronique) (en mode numérique uniquement)

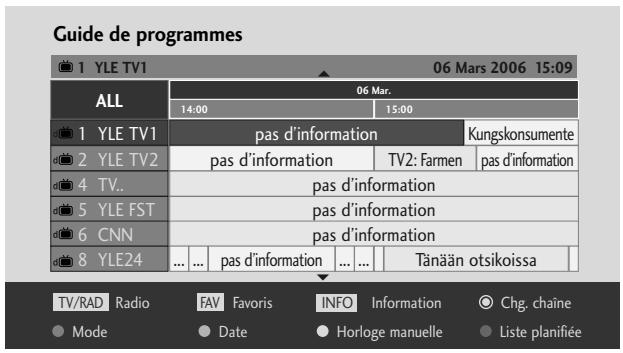

Activation/désactivation du guide de programmes électronique 60

Sélection d'un programme 60

Signification des touches en mode Guide

NOW/NEXT (Actuel/Suivant) 61

Signification des touches en mode Guide sur 8 jours..... 61

Signification des touches en mode Modification date..... 61

Signification des touches en mode de réglage

Enregistrement/Rappel 62

Fonction des boutons en mode Liste planifiée... 62

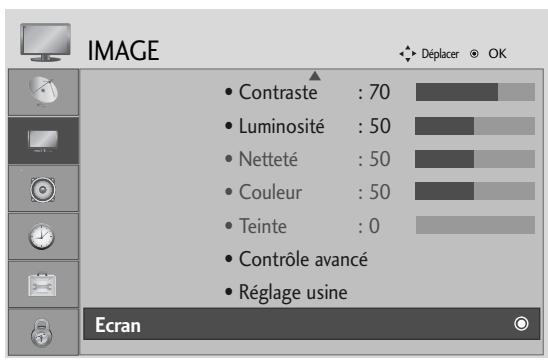

Réglages de l'image

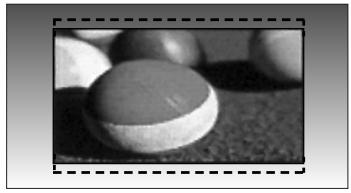

Réglage de LA TAILLE DE L'IMAGE (FORMAT D'IMAGE) 6

Réglages prédéfinis de l'image

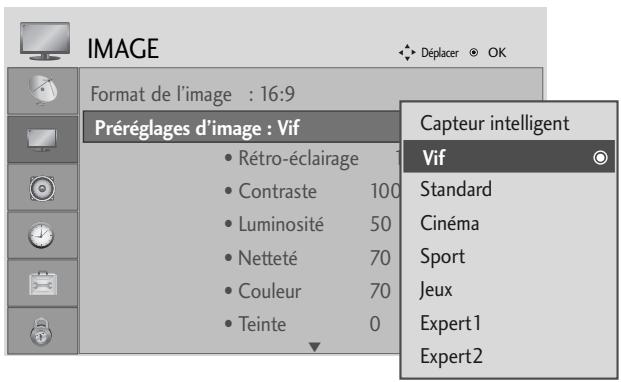

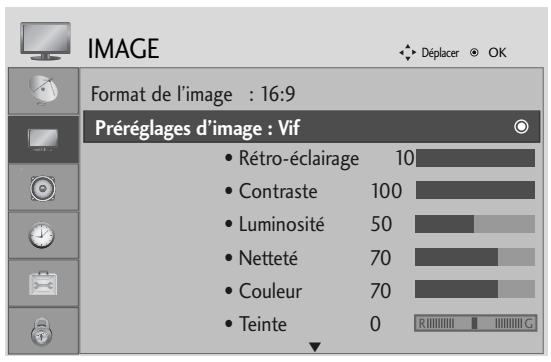

• Mode image - Réglages prédéfinis 65

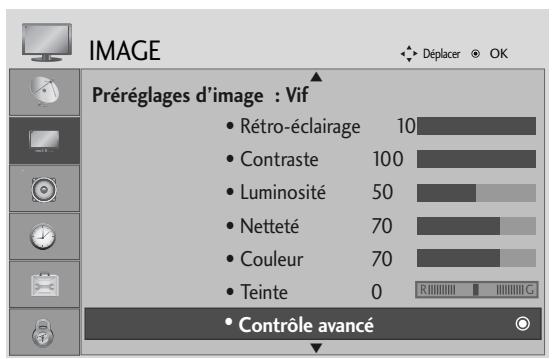

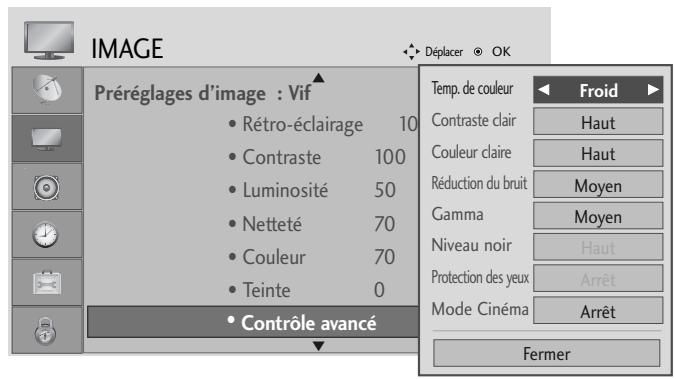

• Réglages automatiques de la tonalité de couleur (Chaud/Moyen/Froid) 66

Réglage manuel de l'image

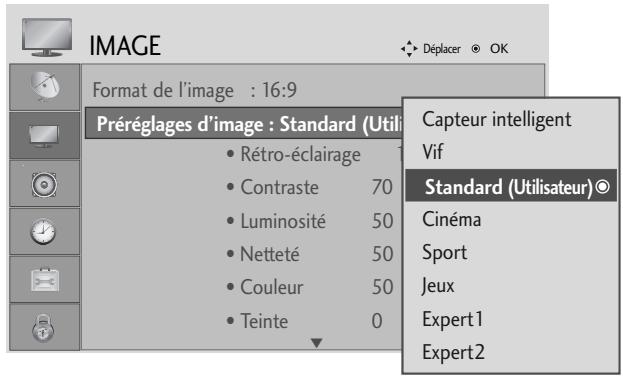

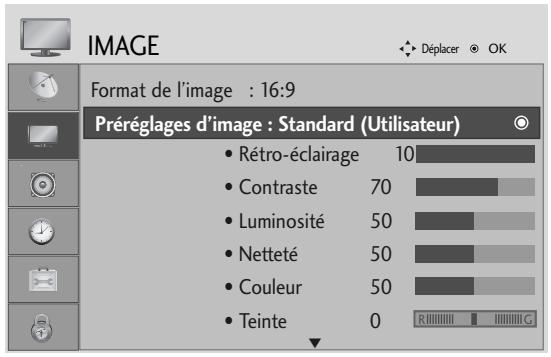

• Mode image - Option Utilisateur 67

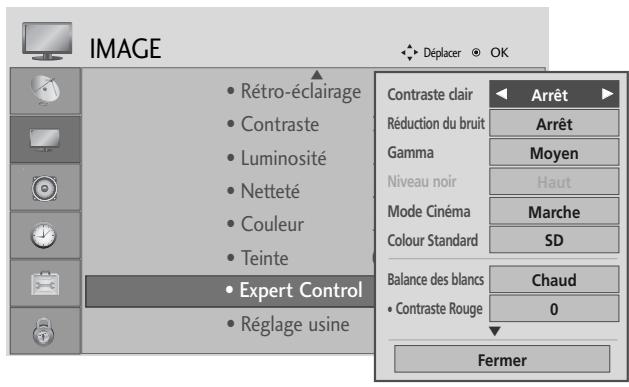

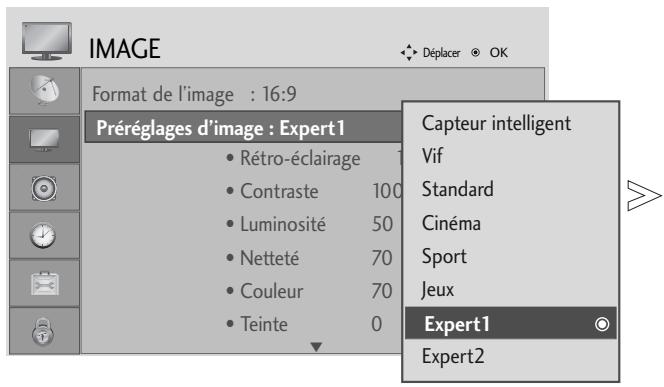

• Mode image - Contrôle expert. 68

TECHNOLOGIE D'OPTIMISATION DE L'IMAGE.... 68

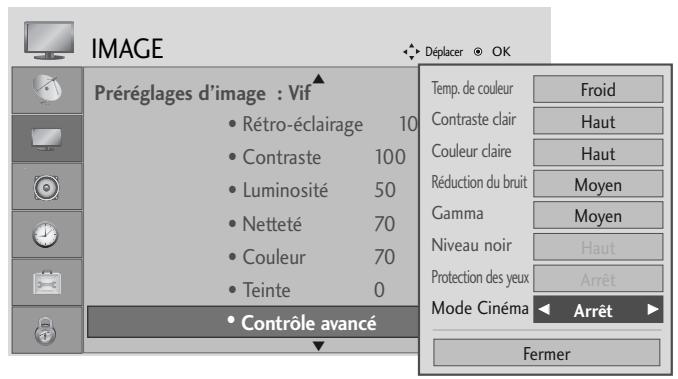

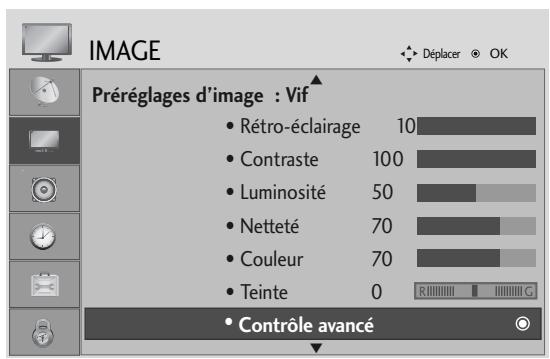

CONTRÔL AVANCE : MODE CINÉMA...... 70

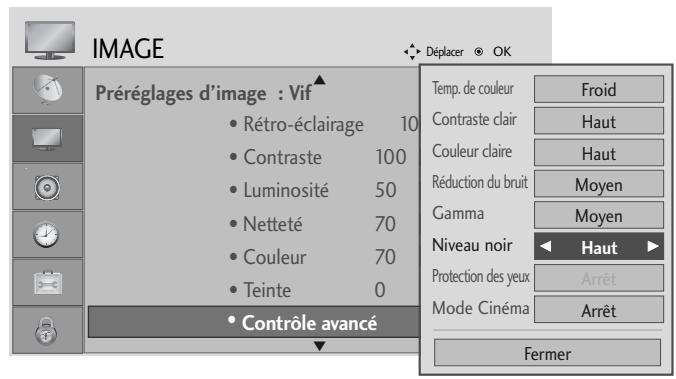

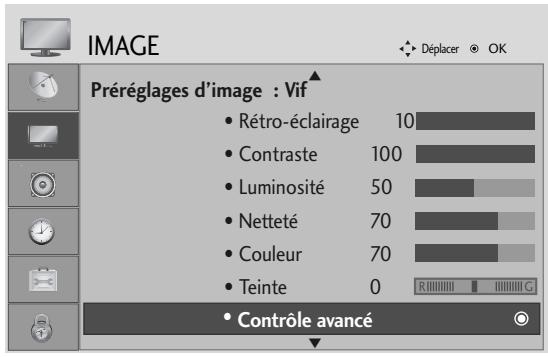

CONTRÔL AVANCE : NIVEAU DE NOIR...... 71

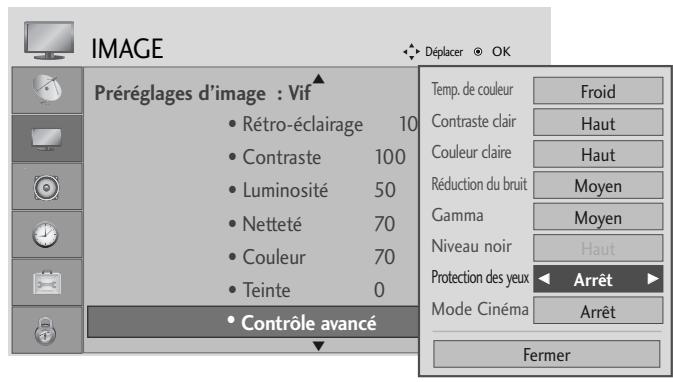

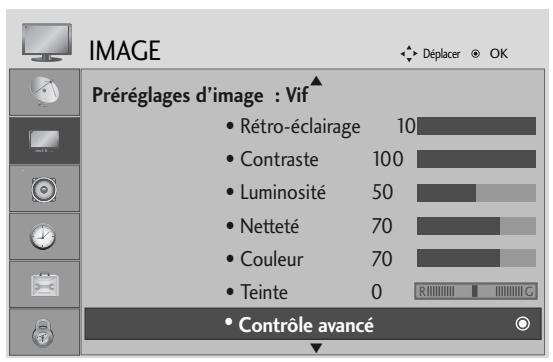

PROTECTION DES YEUX 72

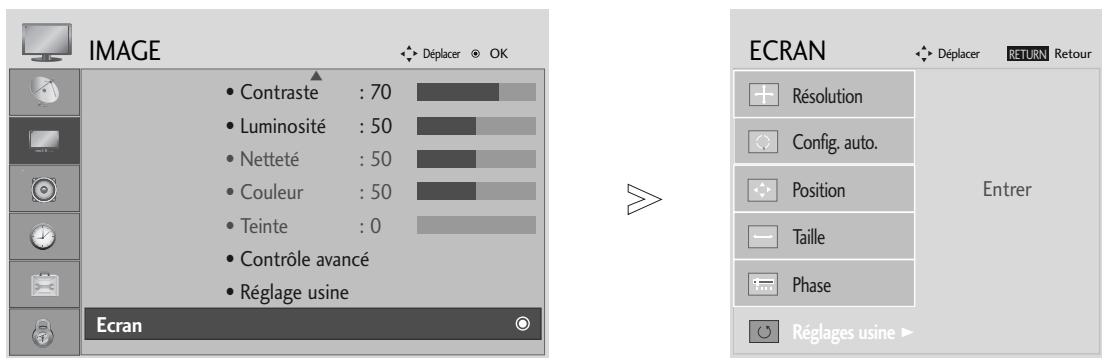

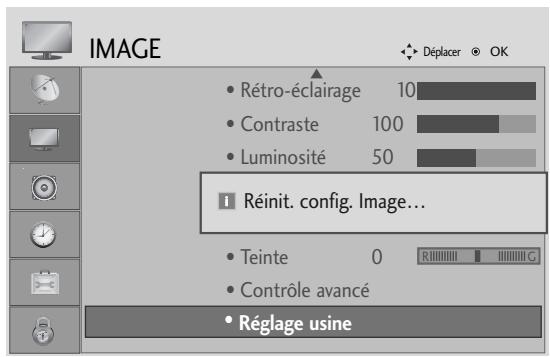

Réinitialisation de l'image 73

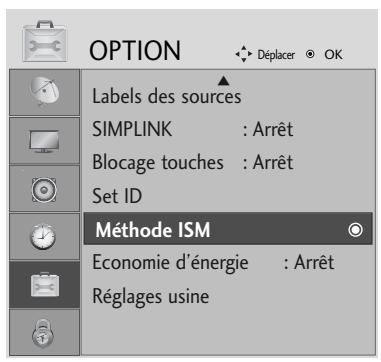

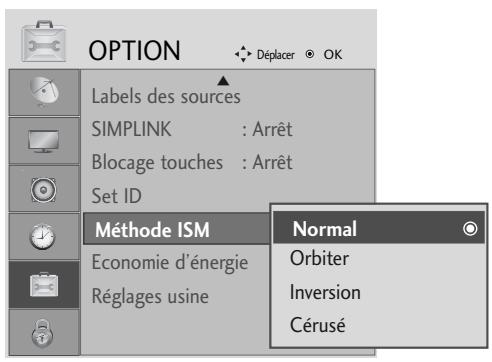

MÉTHODE ISM (RéDUCTION DE LA RÉMANENCE

À L'ÉCRAN) (TELEVISEUR PLASMA UNIQUE

MENT) 74

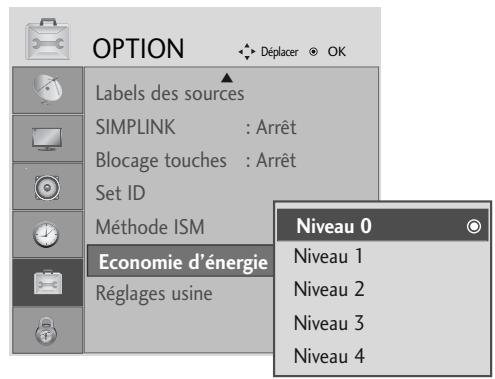

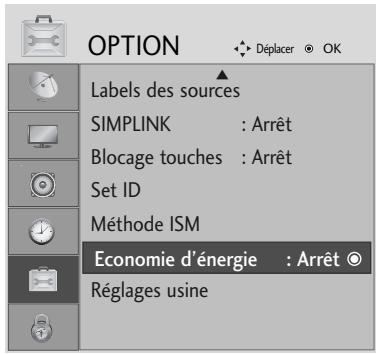

MODE IMAGE ÉCONOMIE D'ÉNERGIE (téléviseur

plasma uniquement) 75

Réglages du son et de la language

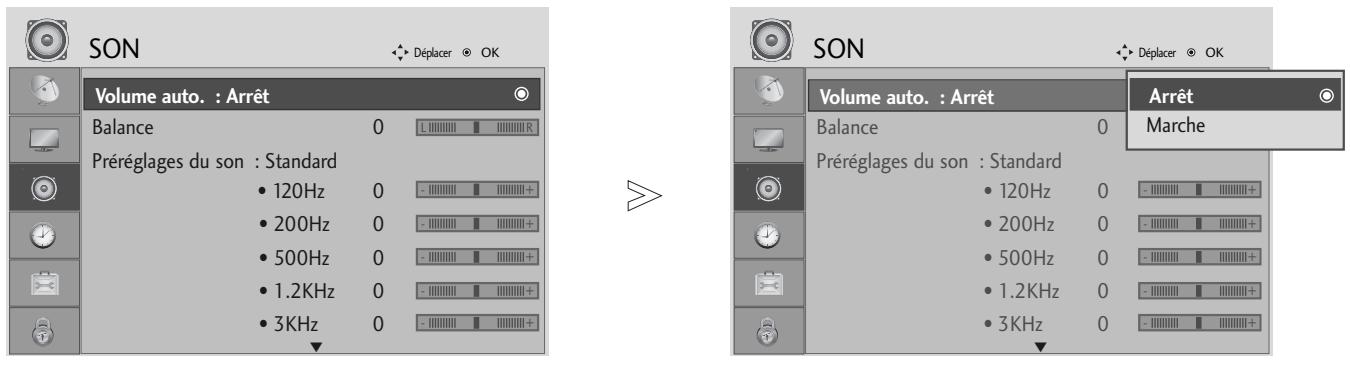

NIVELAGE AUTOMATIQUE DU VOLUME (VOLUME AUTO.) 76

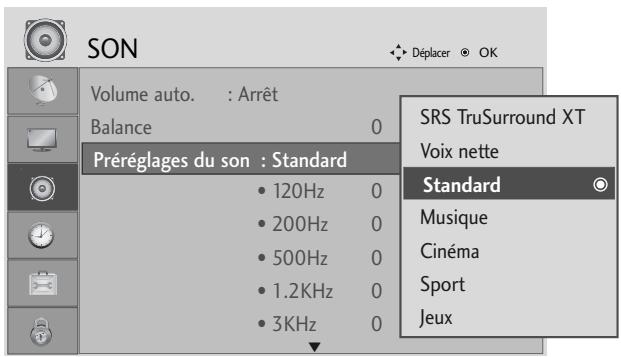

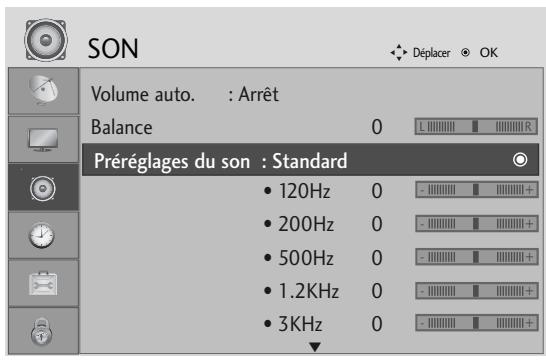

RéGLAGES PRÉDÉFINIS DU SON : MODE SON...... 77

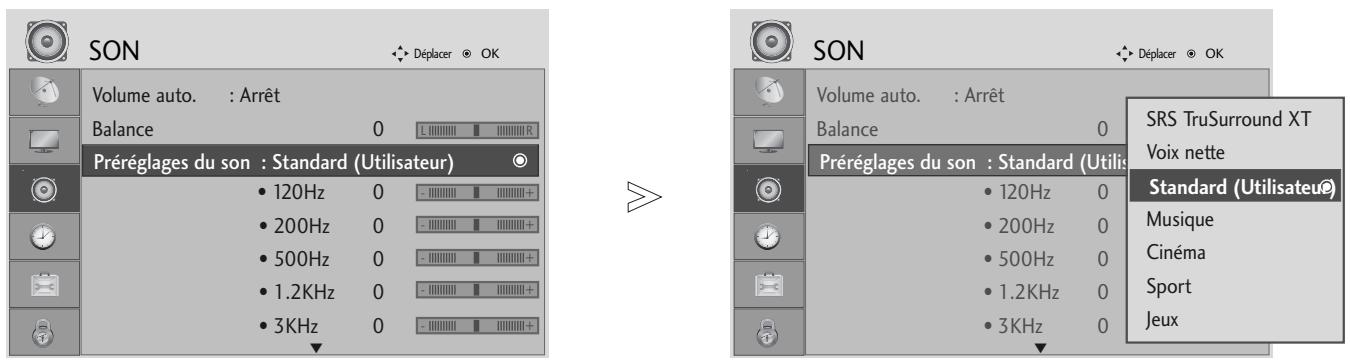

RéGLAGES DU SON: MODE UTILISATEUR...... 78

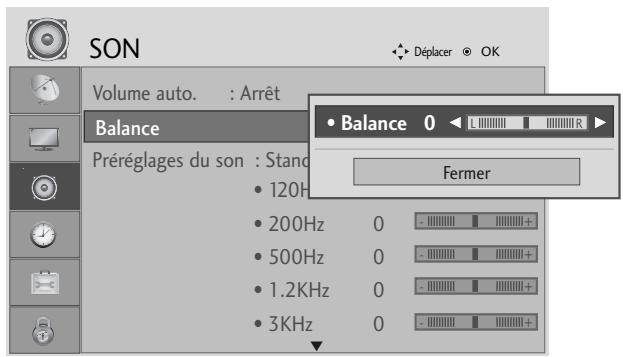

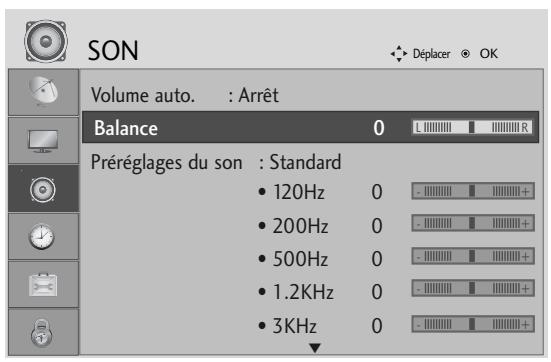

Balance 79

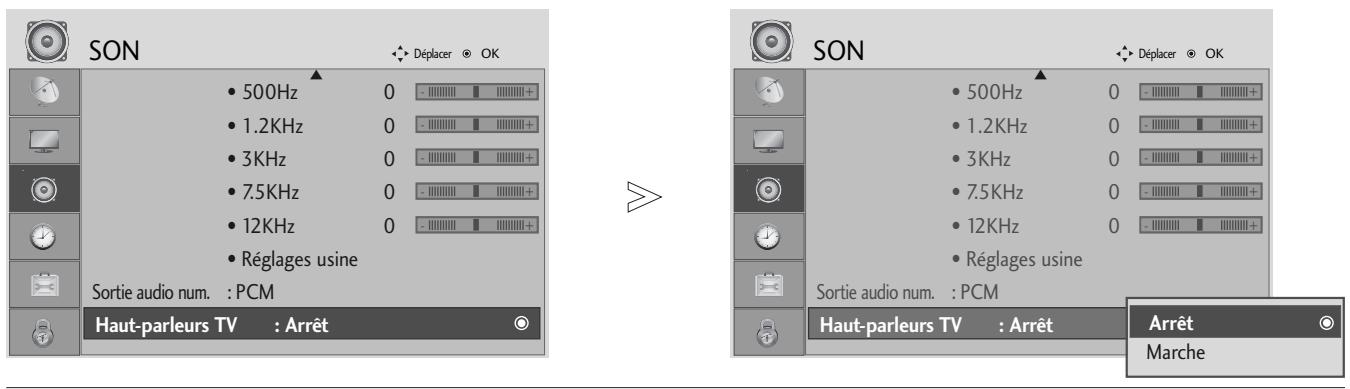

ACTIVATION ET DÉSACTIVATION DES HAUT-PARLEURS 80

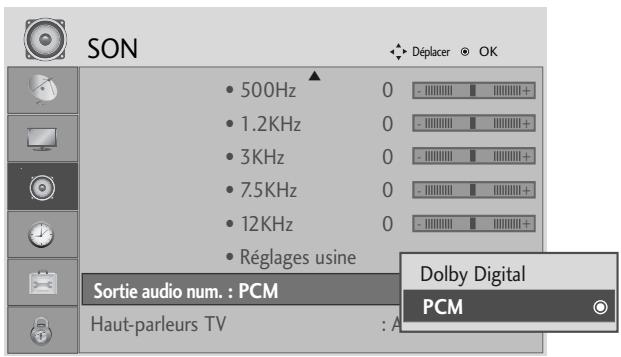

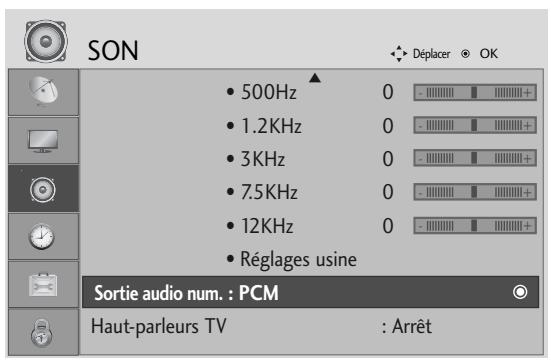

SELECTION DE LA SORTIE AUDIONUMÉRIQUE... 81

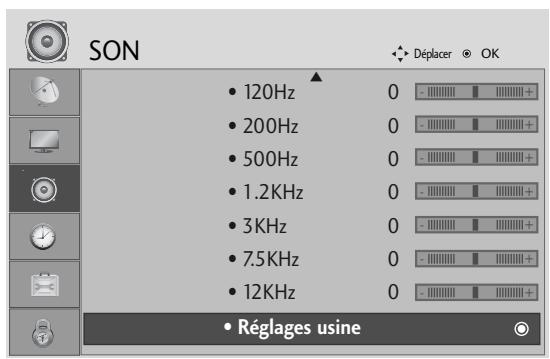

REINITIALISATION DES PARAMETRES AUDIO...... 82 I/II

• Réception stéréo/bilingue (en mode analogique uniquement) 83
• Réception NICAM (en mode analogue uniquement) 84
• Sélection de la sortie audio des haut-parleurs.... 84

SELECTION DU PAYS/LANGUE DU MENU À L'ÉCRAN/ 85

SELECTION DE LA LANGUAGE (EN MODE NUMÉRIQUE UNIQUÉMENT) 86

Réglage de l'heure

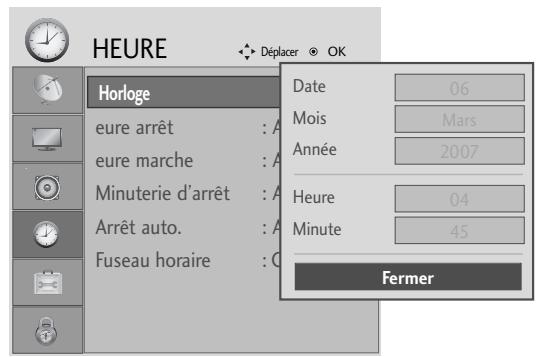

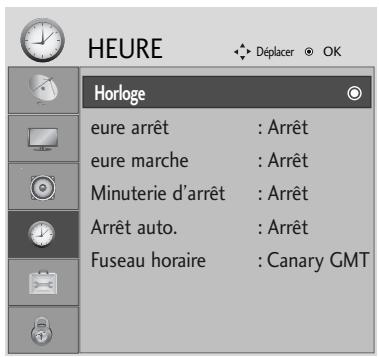

Horloge 87

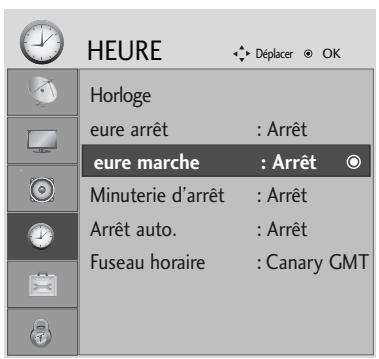

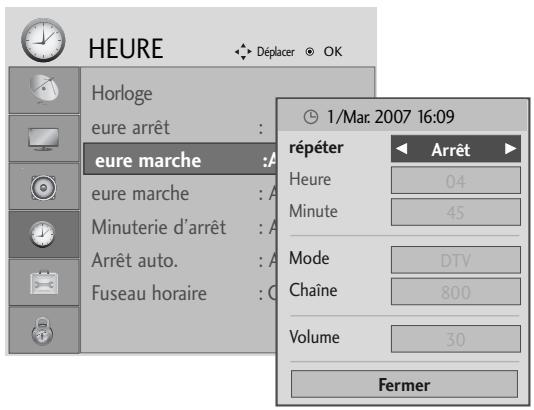

Activation et désactivation du minuteur.... 88

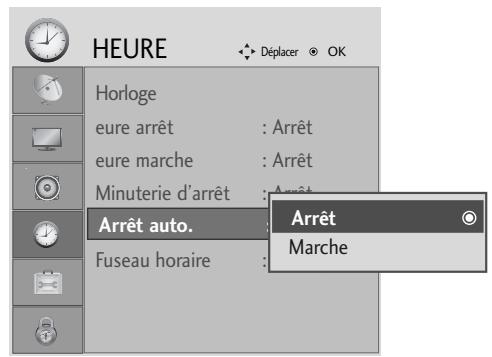

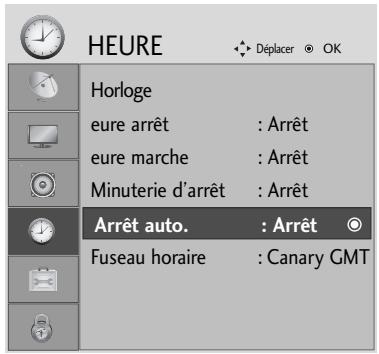

RéGLAGE DE LA MISE EN VEILLE AUTOMATIQUE... 89

Configuration du fuseau horaire...... 90

Réglage de la minuterie de veille...... 90

Controle parental

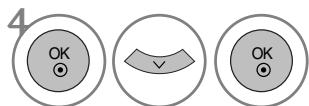

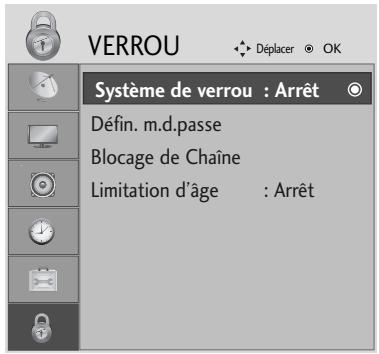

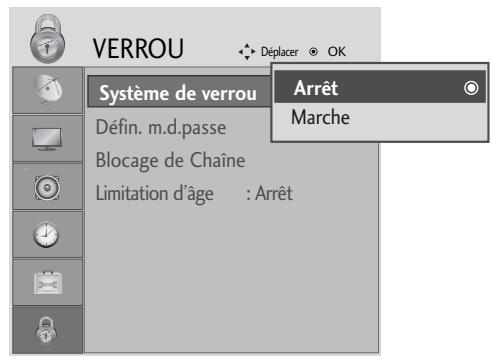

DEFINITION DU MOT DE PASSE ET SYSTEME DE VERROUILAGE 91

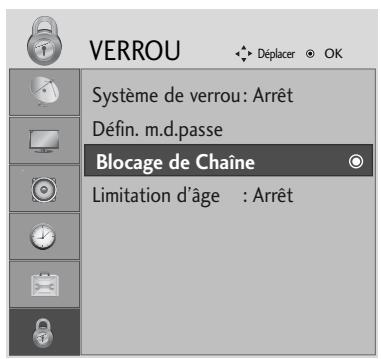

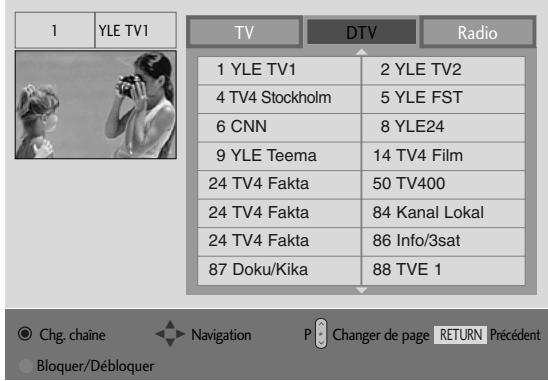

BLOCAGE D'UNE CHAINE 92

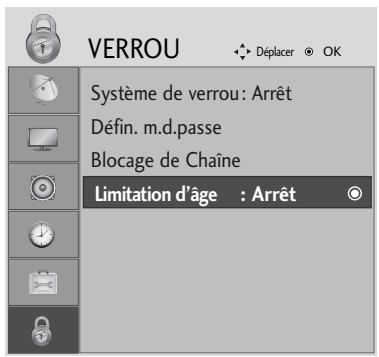

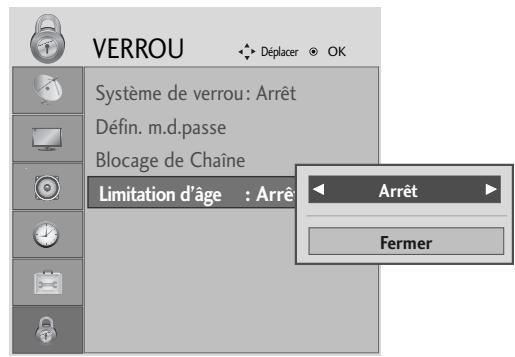

Contrôle parental 93

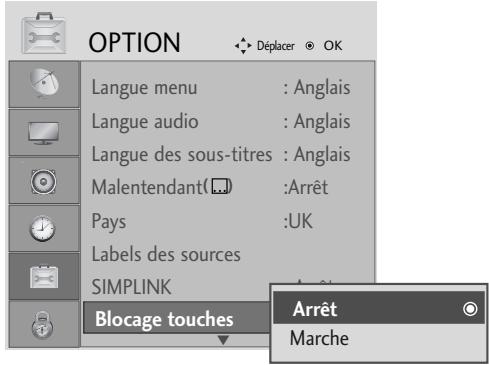

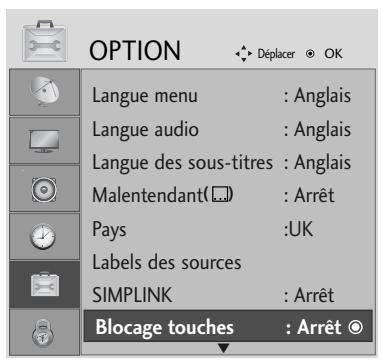

BLOCAGE DES TOUCHES 94

Pour activer/désactiver le télétexte 95

Texte SIMPLE 95

Texte TOP. 95

FASTEXT 96

Fonctions télétexte spéciales. 96

Teletexte numérique

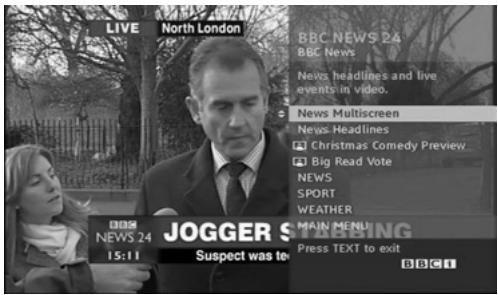

TELETEXTE DANS LE SERVICE NUMÉRIQUE 97

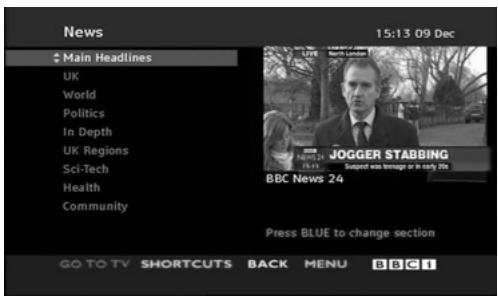

TELETEXTE DU SERVICE NUMÉRIQUE 97

ANNEXE

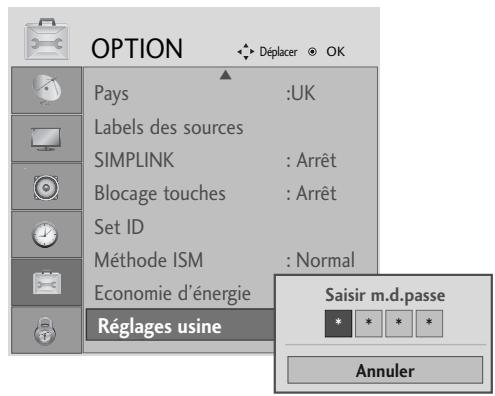

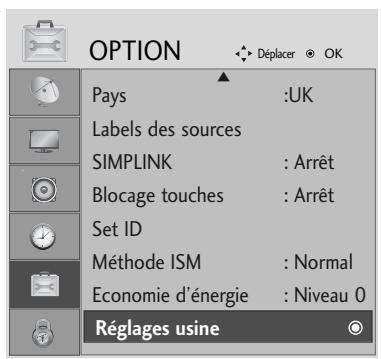

Réinitialisation (Retour aux réglages d'usine)......98

DEPANNAGE 99

ENTRETIEN 101

SPECIFICATIONS DE L'APPAREIL 102

PROGRAMMATION DE LA TÉLÉCOMMANDE.. 105

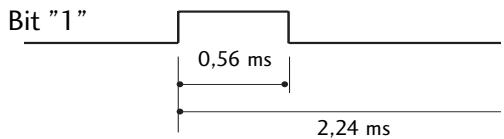

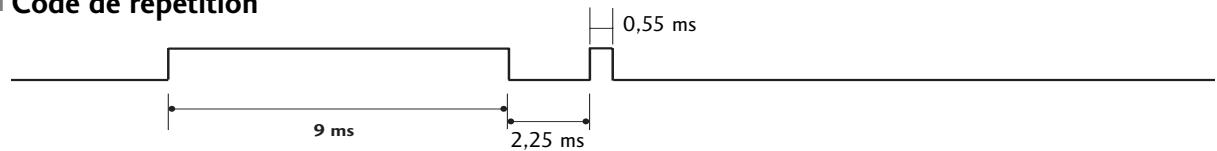

Codes infrarouge 107

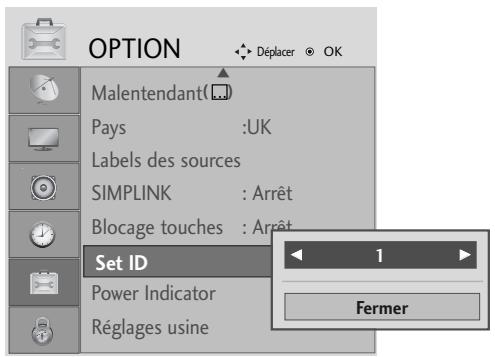

INSTALLATION D'UN SYSTÈME DE COMMANDE EXTERNE 109

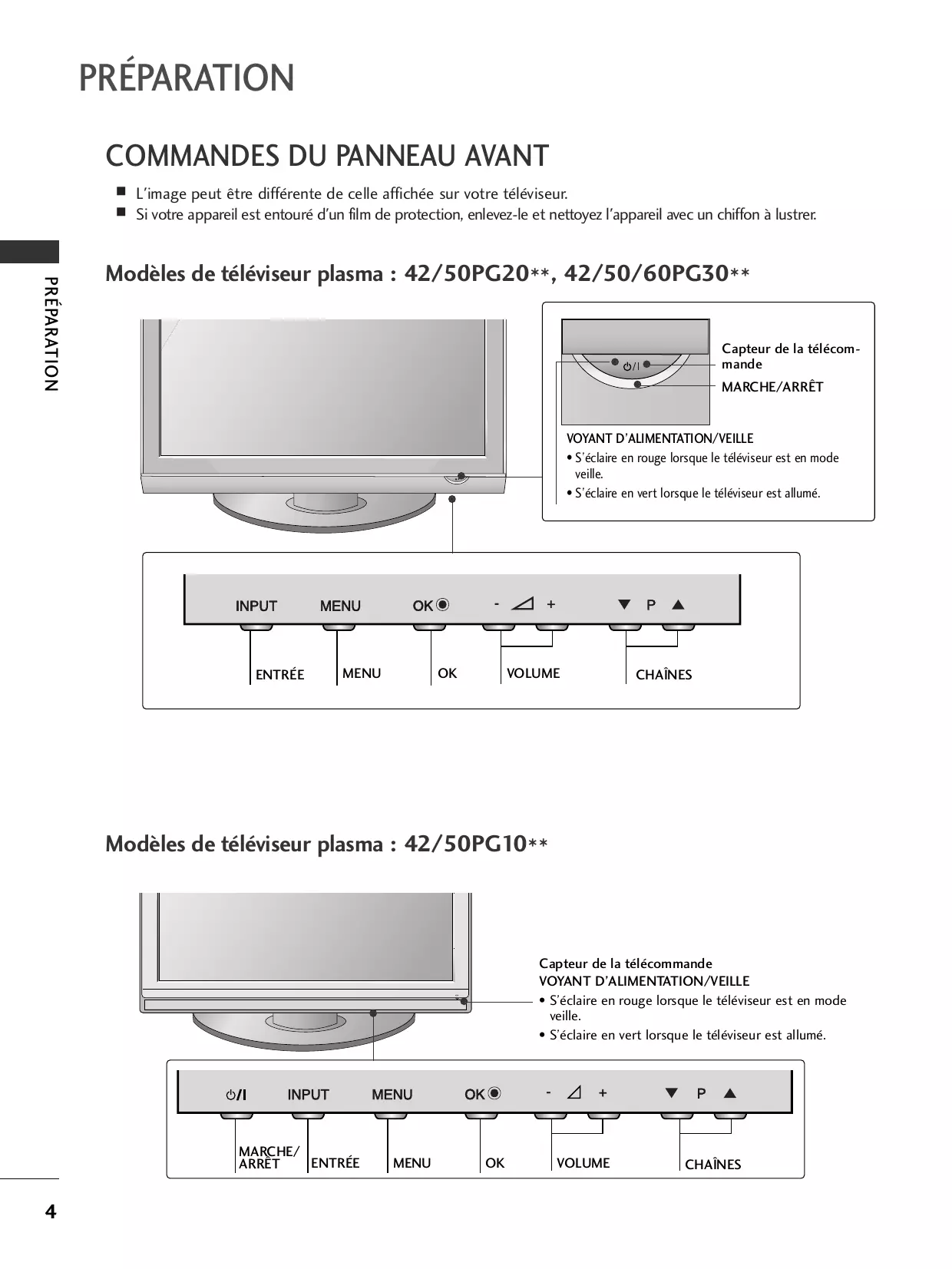

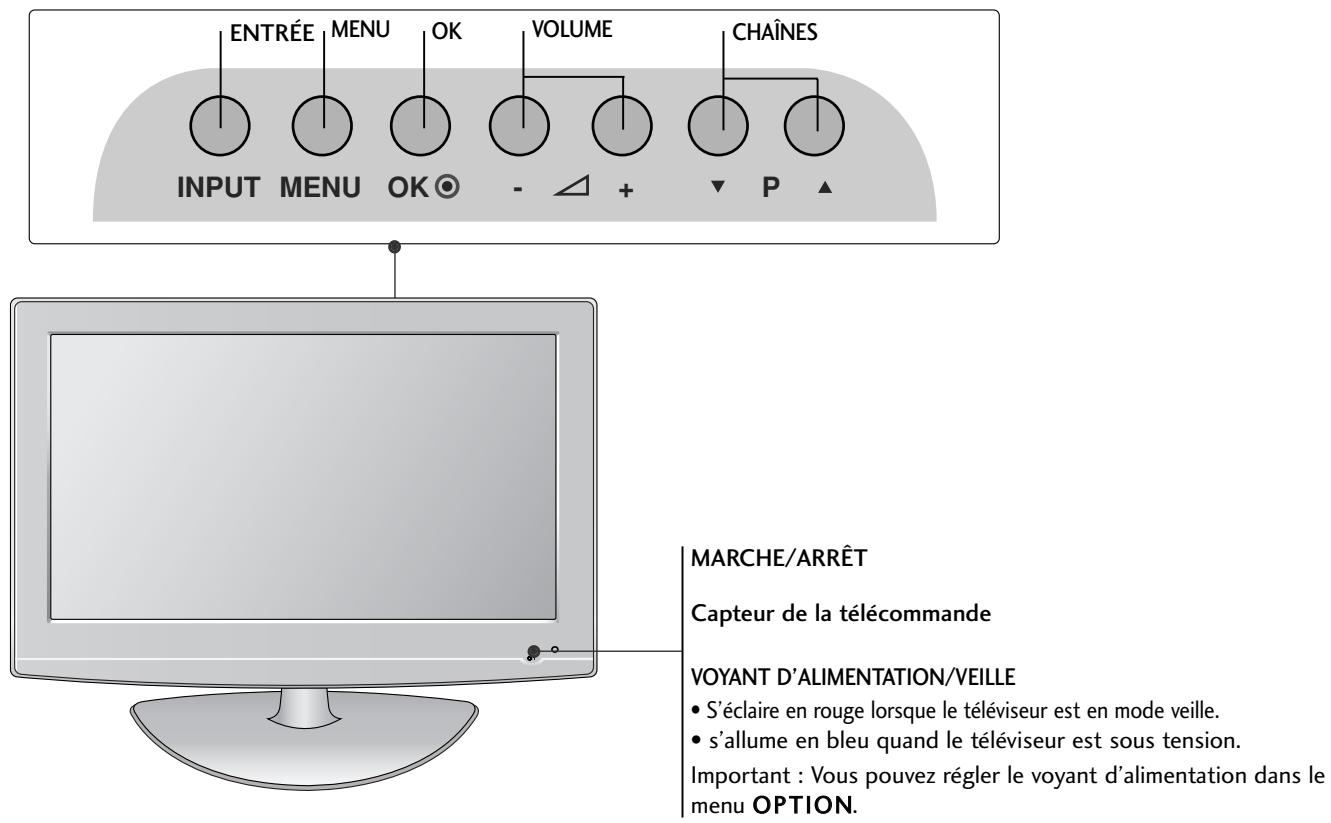

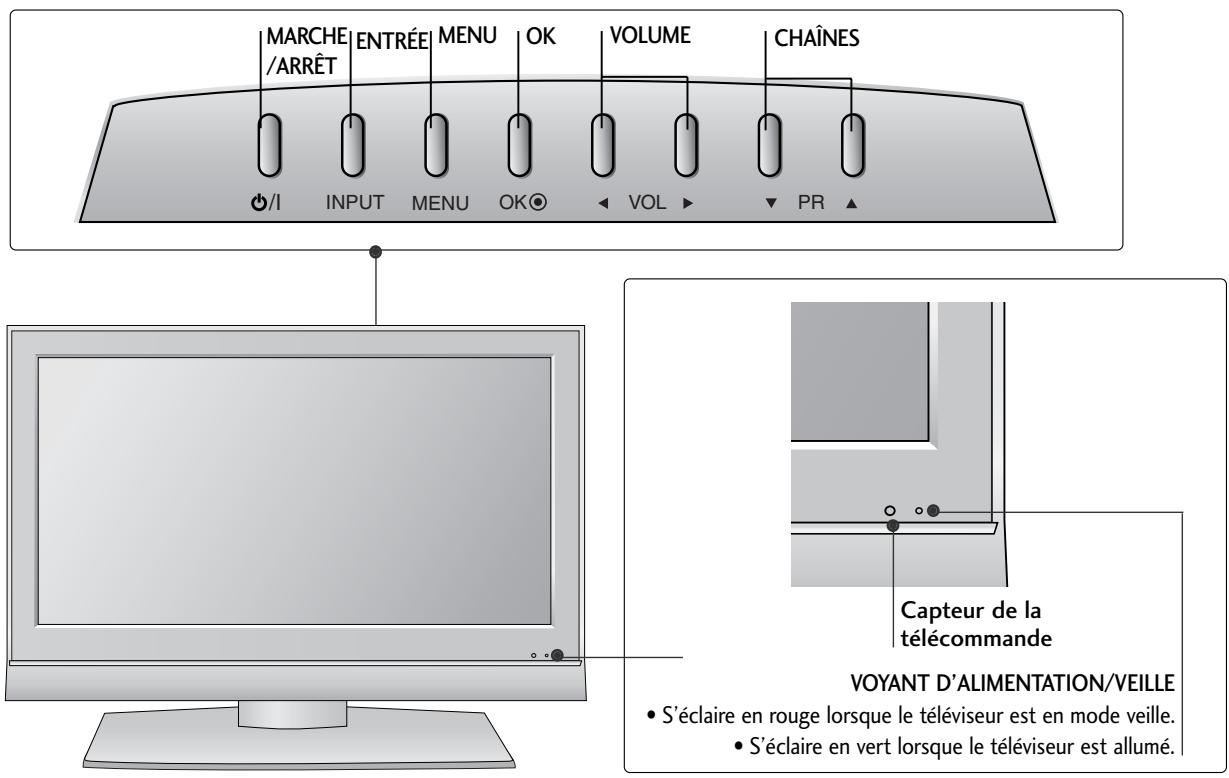

Commandes du panneau avant

L'image peut être différente de celle affichée sur votre téléviseur. Si votre appareil est entouré d'un film de protection, enlevez-le et nettoyez l'appareil avec un chiffon lustre.

Modèles de téléviseur plasma : 42/50PG20, 42/50/60PG30

Modèles de téléviseur plasma : 42/50PG10

Modèles de téléviseur LCD :

MARCHE/ARRÉT Capteur de la télécommande VOYANT D'ALIMENTATION/VEILLE - S’éclaire en rouge lorsque le téléviseur est en mode veille. - S’allume en bleu quand le téléviseur est sous tension. Remarque : vous pouvez régler le voyant d'alimentation dans le menu OPTION.

Capteur intelligent

Ajuste l'image en fonction de l'éclairage

ambiant. (Seulement 32/37/42/47/52LG5***)

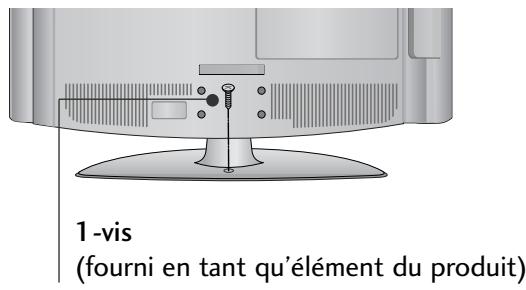

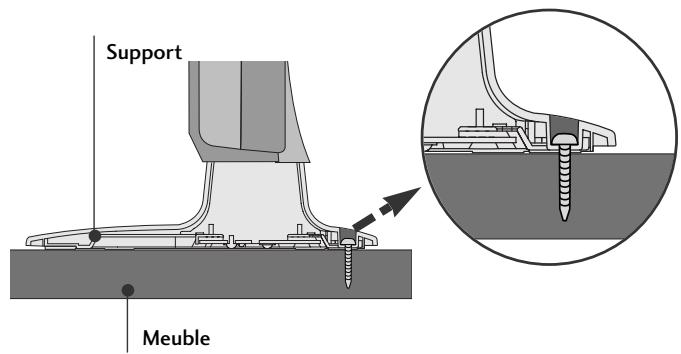

Rattacher la TV à un MEUBLE

(Seulement 32/42LG20, 26/32/42LG30, 32/42LG5)

La TV doit être rattachée à un meuble pour qu'elle ne soit pas secouée vers l'avant ou l'arrière, ce qui pourrait produire des blessures ou endommager le produit. Utilisez seulement une vis de fixation.

Avertissement

Pour empêcher la TV de tomber par terre, la TV devrait être solidement attachée au plancher/mur selon les instructions d'installation. Incliner, secouer, ou basculer la machine peut causer des dommages.

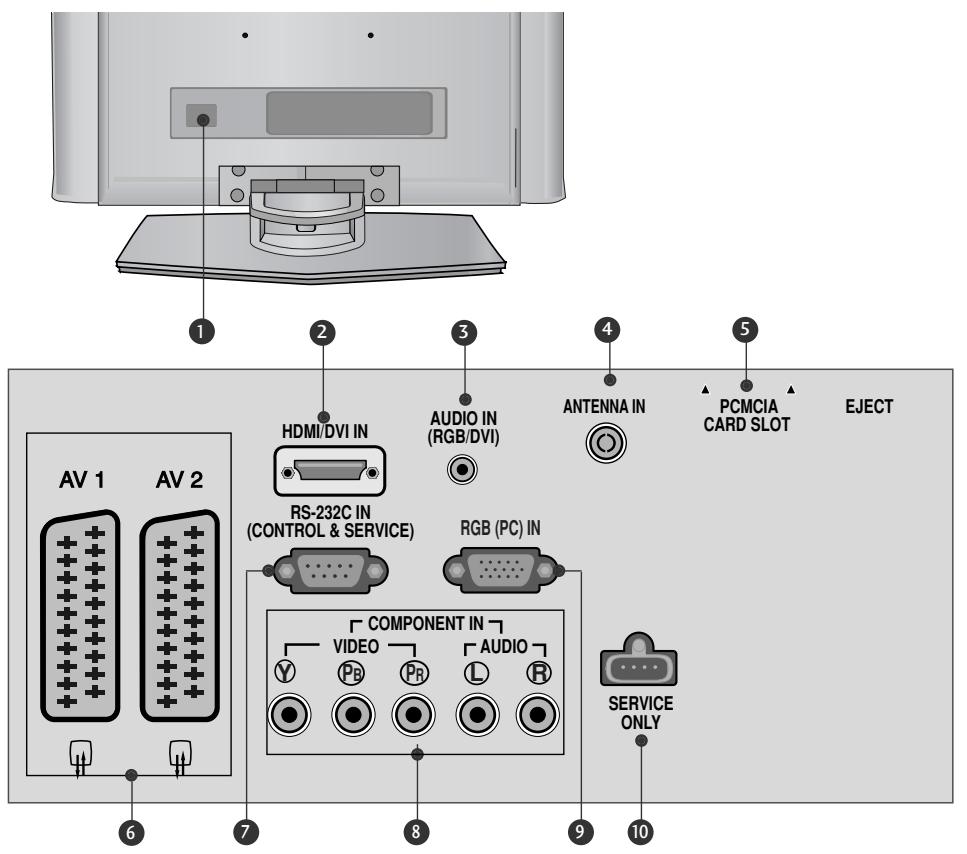

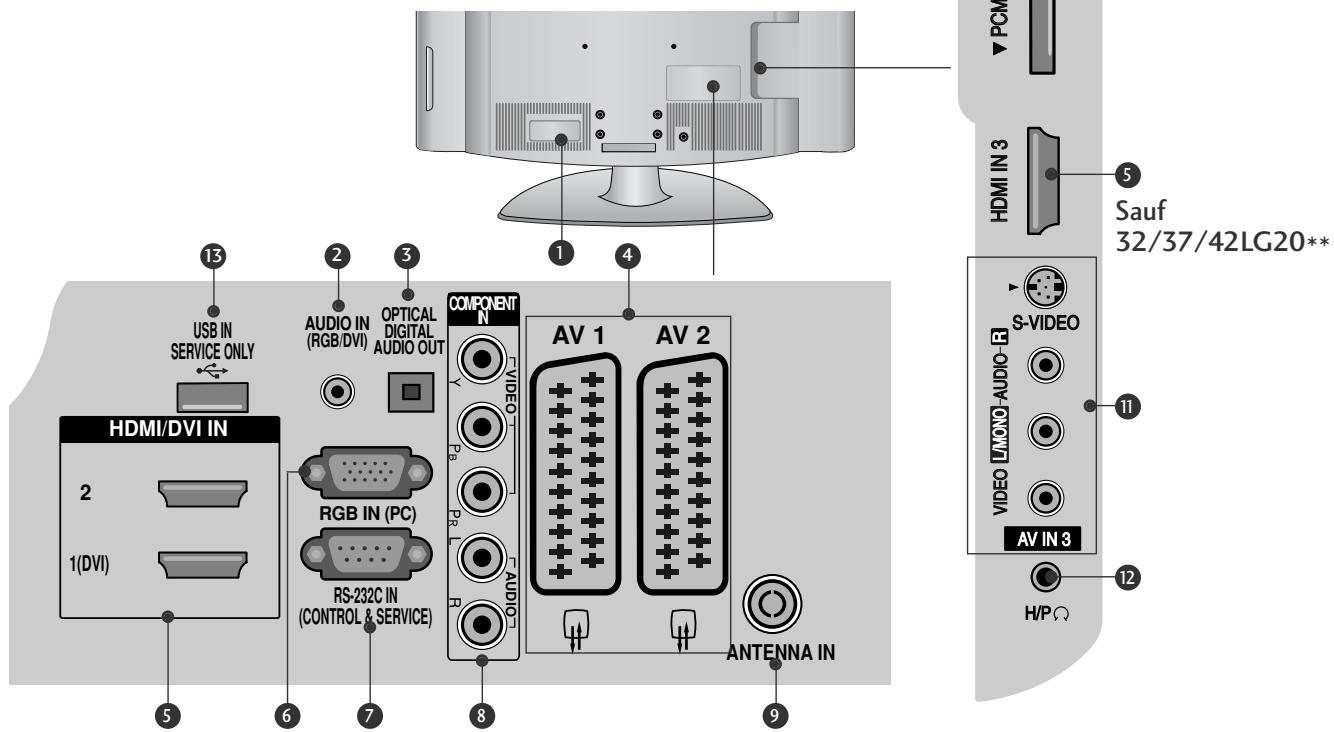

Présentation du panneau arrière

L'image peut être différente de celle affichée sur votre téléviseur.

Modèles de téléviseur plasma : 42/50PG10, 42/50PG20, 42/50/60PG30 1 Prise du cordon d'alimentation Ce téléviseur fonctionne sur courant alternatif (CA). La tension est indiquée sur la page des Specifications. N'essayez jamais d'utiliser ce téléviseur sur courant continu (CC). • Entrée audio RVB/DVI Raccordez un signal audio à partir d'un ordinateur ou d'un télévisuer. 3 SORTIE AUDIONUMÉRIQUE OPTIQUE Raccordez un signal audionumérique à partir de différents types d'appareils. Remarque : en mode veille, ces ports ne sont pas opérationnels. 4 Prise Peritel (AV1/AV2) Raccordez l'entrée ou la sortie de la prise Peritel d'un périhérique externe à ces prises. Entrée HDMI Raccordez un signal HDMI à l'entrée HDMI IN. Vous pouvez également raccorder un signal DVI (VIDEO) au port HDMI/DVI à l'aide d’un cable DVI-HDMI. 6 Entrée RVB Raccordez la sortie d'un ordinateur.

Port d'entrée RS-232C (CONTRÔLE ET MAINTENANCE UNIQUÉMENT) Raccordez cette entrée au port RS-232C d'un ordinateur.

8 Entrée composantes Raccordez un appareil audiovisuel en composantes à ces prises.

9 Entrée d'antenne Raccordez l'antenne RF à cette prise.

10 Logement pour carte PCMCIA (Personal Computer Memory Card International Association) (Cette fonction n'est pas disponible dans tous les pays.)

1 PORT DE MAINTENANCE UNIQUEMENT

12 Entrée audio/video (Sauf 42/50PG10) Raccordez la sortie audio/video d'un appareil externe à ces prises. Entrée S-Video (Sauf 42/50PG10) Raccordez la sortie S-Video d'un appareil S-VIDÉO.

Modèles de téléviseur LCD: 32/37/42LG20, 19/22/26/32/37/42LG30, 32/37/42/47/52LG50

Prise du cordon d'alimentation

Ce téléviseur fonctionne sur courant alternatif (CA). La tension est indiquée sur la page des spécifications. N'essayez jamais d'utiliser ce téléviseur sur courant continu (CC).

2 Entrée audio RVB/DVI

Raccordez un signal audio à partir d'un ordinateur ou d'un téléviseur.

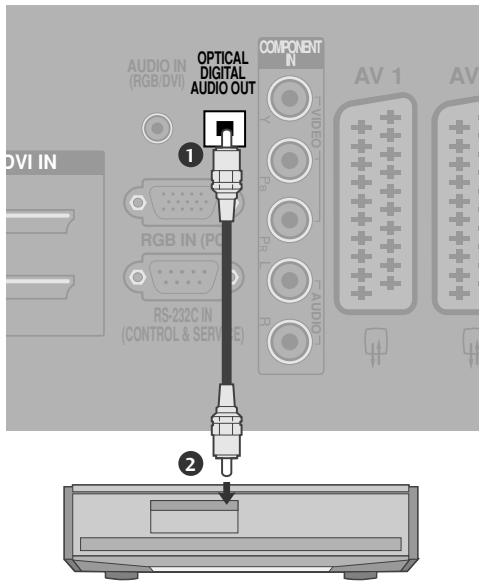

SORTIE AUDIONUMÉRIQUE OPTIQUE

Raccordez un signal audionumérique à partir de différents types d'appareils.

Remarque : en mode veille, ces ports ne sont pas opérationnels.

Raccordez l'entrée ou la sortie de la prise Péritel d'un périphérique externe à ces prises.

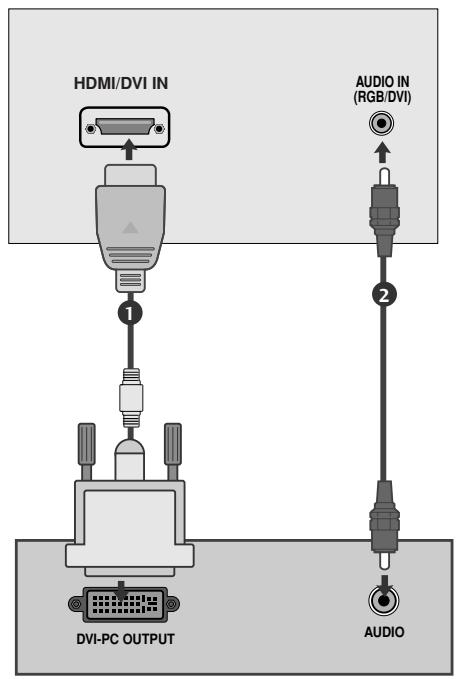

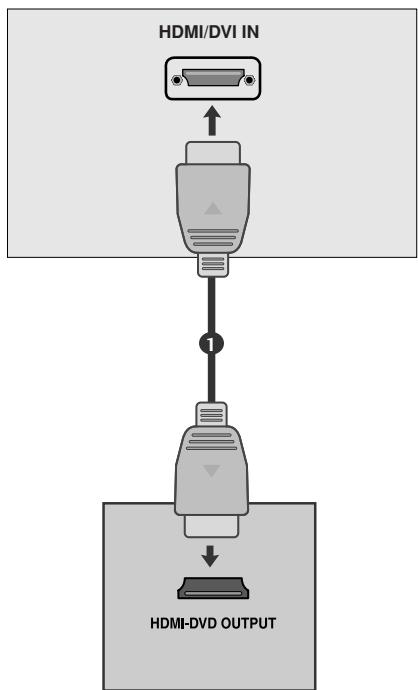

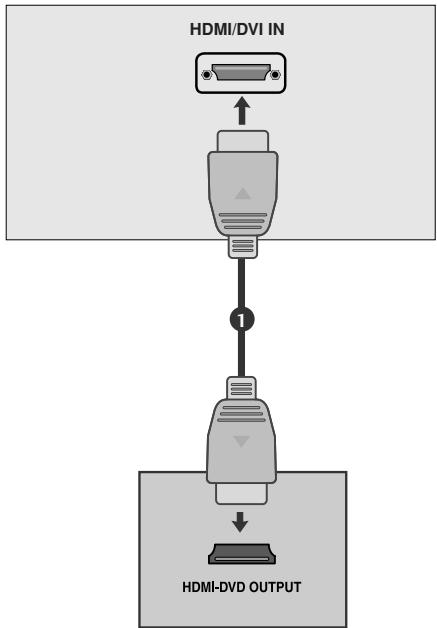

5 Entre HDMI

Raccordez un signal HDMI à l'entrée HDMI IN. Vous pouvez également raccorder un signal DVI (VIDEO) au port HDMI/DVI à l'aide d'un câble DVI-HDMI.

6 Entreee RVB

Raccordez la sortie d'un ordinateur.

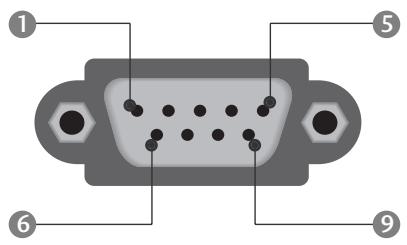

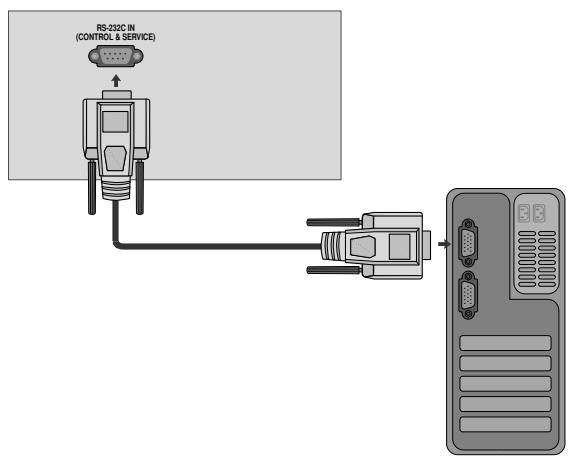

Port d'entrée RS-232C

(CONTRÔLE ET MAINTENANCE UNIQUÉMENT) Raccordez cette entrée au port RS-232C d'un ordinateur.

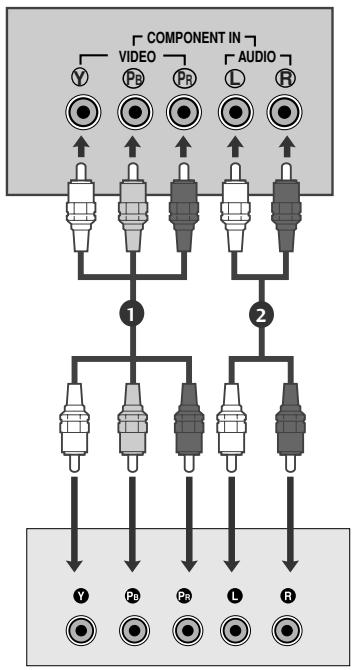

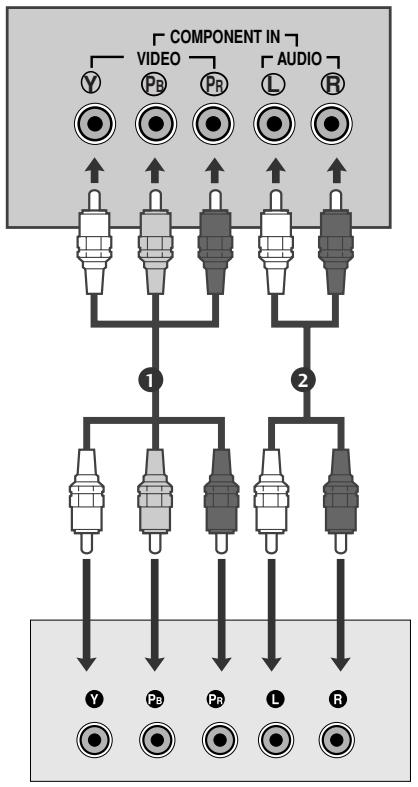

8 Entrée composantes

Raccordez un appareil audiovisuel en composantes à ces prises.

Entrée d'antenne

Raccordez l'antenne RF à cette prise.

10 Logement pour carte PCMCIA (Personal Computer Memory Card International Association)

(Cette fonction n'est pas disponible dans tous les pays.)

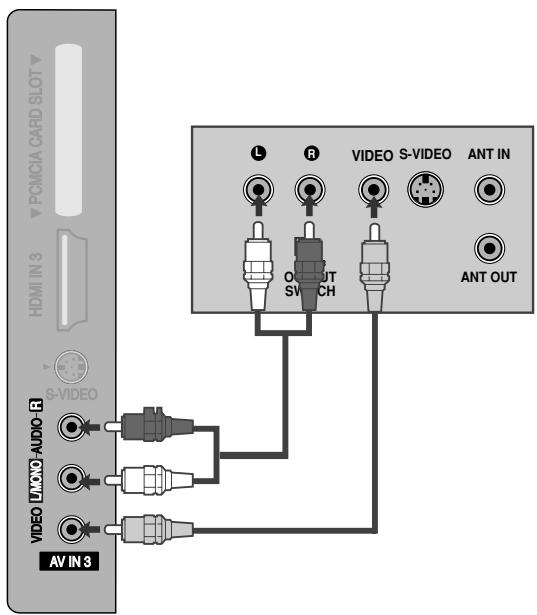

1 Entrée audio/vidéo

Raccordez la sortie audio/video d'un appareil externe à ces prises.

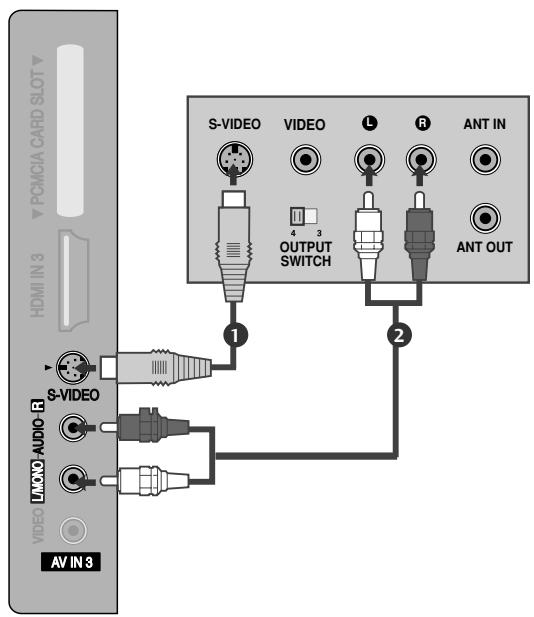

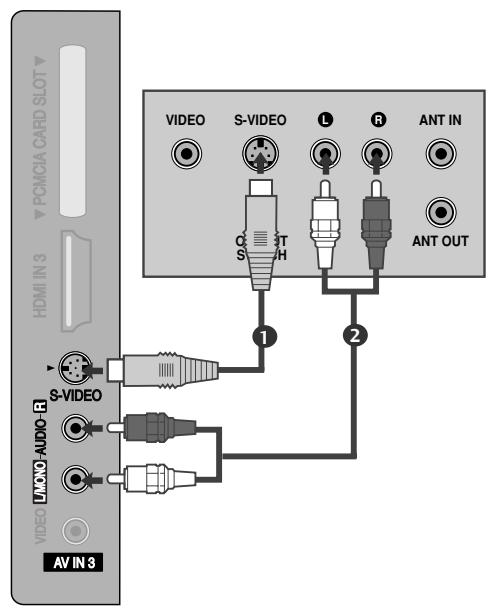

Entrée S-Video (Sauf 32/37/42LG20**)

Raccordez la sortie S-Video d'un appareil S-VIDEO.

Prise de casque (Sauf 32/37/42LG20**)

Raccordez la prise du casque à cette prise.

13 PORT DE MAINTENANCE UNIQUEMENT

1 Prise du cordon d'alimentation

Ce téléviseur fonctionne sur courant alternatif (CA). La tension est indiquée sur la page des spécifications. N'essayez jamais d'utiliser ce téléviseur sur courant continu (CC).

Entrée HDMI

Raccordez un signal HDMI à l'entrée HDMI IN. Vous pouvez également raccorder un signal DVI (VIDEO) au port HDMI/DVI à l'aide d'un câble DVI-HDMI.

Entrée audio RVB/DVI

Raccordez un signal audio à partir d'un ordinaire ou d'un téléviseur.

Entrée d'antenne

Raccordez l'antenne RF à cette prise.

• Logement pour carte PCMCIA (Personal Computer Memory Card International Association)

(Cette fonction n'est pas disponible dans tous les pays.)

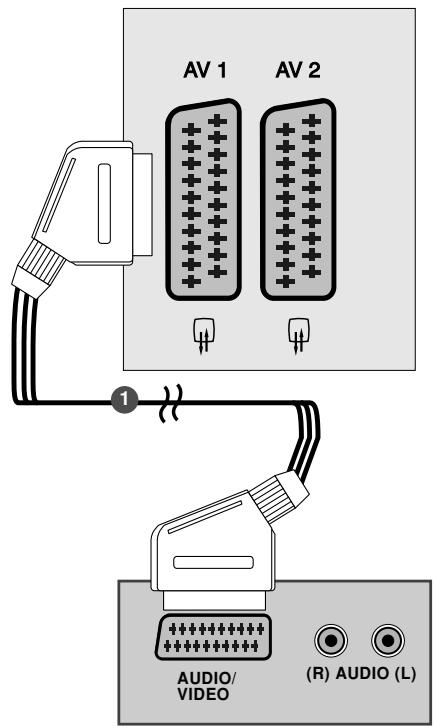

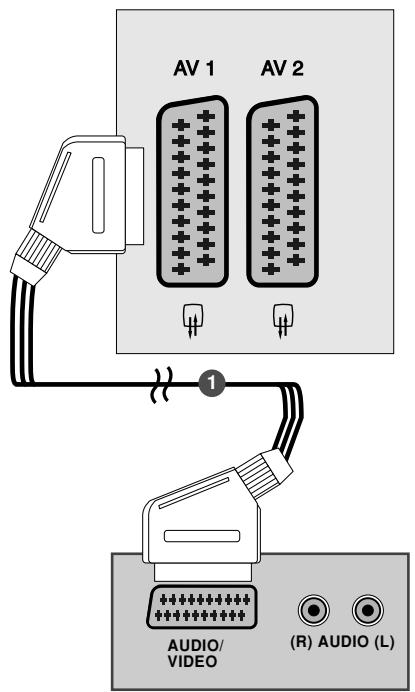

Prise Péritel (AV1/AV2)

Raccordez l'entrée ou la sortie de la prise Péritel d'un périphérique externe à ces prises.

• Port d'entrée RS-232C

Contrôle et maintenance uniquement

Raccordez cette entrée au port RS-232C d'un ordinateur.

8 Entrées composantes

Raccordez un appareil audiovisuel en composantes à ces prises.

9 Entreee RVB

Raccordez la sortie d'un ordinateur.

10 PORT DE MAINTENANCE UNIQUEMENT

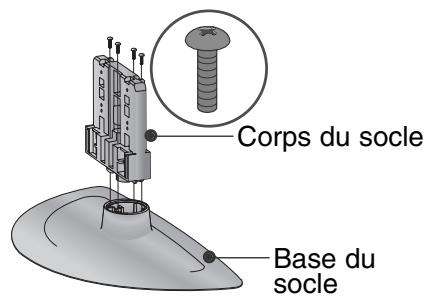

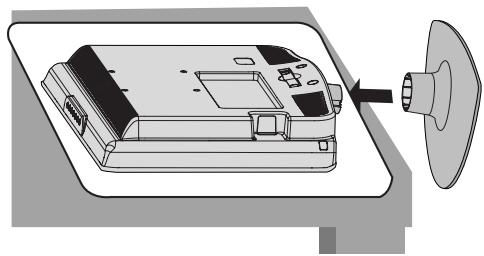

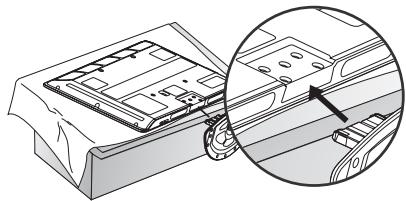

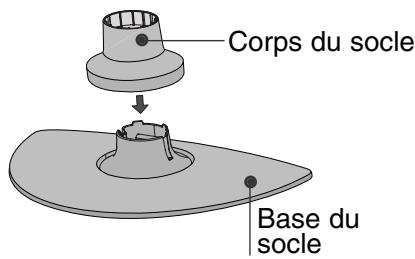

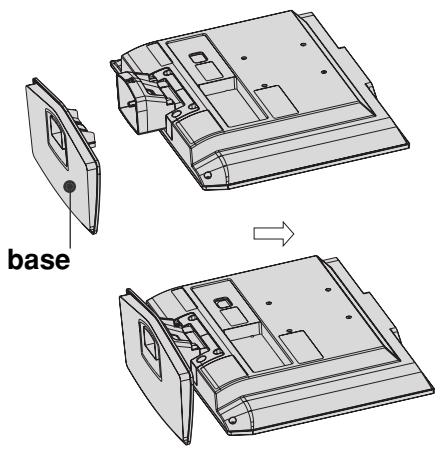

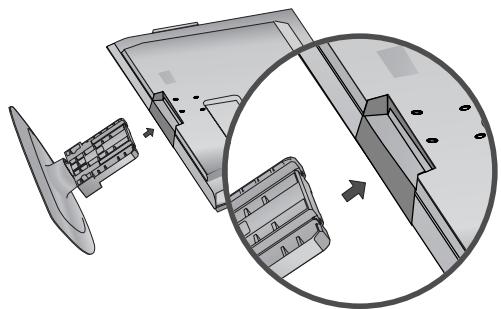

Installation du SOCLE

(Modèles de téléviseur LCD: 32/37/42LG20, 26/32/37/42LG30, 32/37/42LG5***)

Lorsque vous assemblez le pied de bureau, vérifiez que le boulon est complètement serré (dans le cas contraire, le produit pourrait basculer après son installation). Si vous serrez exagérément le boulon, celui-ci pourrait dévier par un phénomène d'abrasion de la fiche de serrage du boulon.

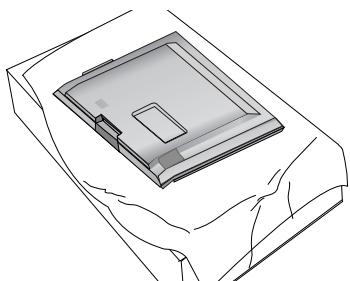

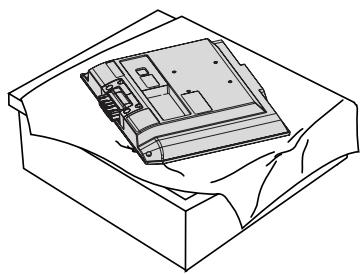

Couchez avec précaution l'écran de télévision sur une surface rembourrée pour éviter d'abimer l'écran.

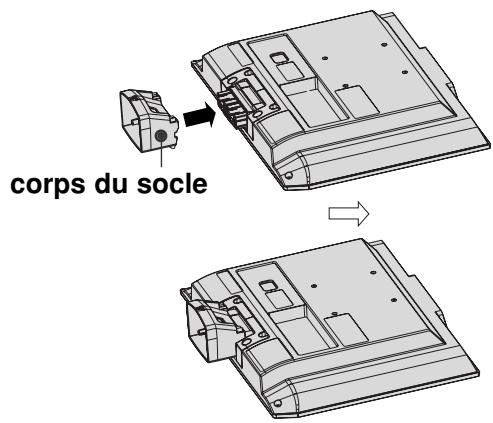

Fixez le pied de la télévision au support.

Fixez le téléviseur comme indiqué.

Fixez fermement à l'aide des 4 boulons en utilisant les orifices prévus à cet effet, situés à l'arête du téléviseur.

Couchez avec précaution l'écran de télévision sur une surface rebondie pour éviter d'abimer l'écran. Fixez le pied de la télévision au support. Insérez le MONTANT dans le SOCLE jusqu'à ce que vous entendiez un clic. Fixez le téléviseur comme indiqué.

(Seulement 42PG10, 42PG20, 42PG30)

Couchez avec précaution l'écran de télévision sur une surface rebondie pour éviter d'abimer l'écran. Fixez le téléviseur comme indiqué. Fixez fermement à l'aide des 4 boulons en utilisant les orifices prévus à cet effet, situés à l'arrière du téléviseur.

L'image peut être différente de celle affichée sur votre téléviseur.

Couchez avec précaution l'écran de télévision sur une surface rebondie pour éviter d'abimer l'écran.

Insérez le corps de stand dans le produit jusqu'à entendre le clic.

Tenez le corps de charnière et pliez-le vers le haut.

Rassemblez les parties du corps de stand avec la base de couverture du produit.

SOCLE pivotant

(Sauf 19/22LS4D, 50PG10 *)

Après avoir installé le téléviseur, vous pouvez le faire pivoter manuellement de 20 degrés vers la gauche ou vers la droite en fonction de votre angle de vue.

Démontage du SOCLE (seulement 19/22LS4D*)

L'image peut être différente de celle affichée sur votre téléviseur.

Placez le téléviseur écran vers le bas sur un tissu ou un linge doux.

Tirez le couvercle vers l'arrière pendant que vous appuyez sur le bouton du corps de l'appareil.

Tenez la base, puis tirez-la vers l'arrière pour la séparer du corps du socle.

4 Maintenez l'appareil et inclinez-le vers le haut.

Tirez le corps du socle pour le séparer du téléviseur tout en appuyant sur les deux loquets.

Veuillez installer le téléviseur avec precaution pour éviter qu'il NE TOMBE.

Pour pouvoir fixer le téléviseur au mur, vous devrez vous procurer le matériel nécessaire. Placez le téléviseur près du mur afin d'éviter qu'il tombe si on le pousse. ■ Les consignes présentées ci-après décrivent comment installer votre téléviseur en toute sécurité en le fixant au mur, afin d'éviter qu'il tombe si on le pousse. Ce système évitera que le téléviseur bascule vers l'avant et provoque des blessures.

Il permettra également d’éviter que votre appareil soit endommagé. Vérifiez qu’aucun enfant ne grimpe sur le téléviseur ou ne s’y suspende.

Utilisez les boulons à œil ou les supports/boulons du téléviseur pour fixer l'appareil au mur, comme indiqué dans l'illustration ci-dessous.

(Si votre téléviseur comporte des boulons à œillet, dévissez-les.)

• Insérez les boulons à œil ou les supports/boulons du téléviseur, puis serrez-les solidement dans les orifices supérieurs.

Fixez les supports muraux à l'aide des boulons. Ajustez la hauteur du support fixé au mur.

3 Utilisez une corde solide pour attacher l'appareil. Pour plus de sécurité, la corde doit être tendue jusqu'à être parfaitement horizontale entre le mur et l'appareil.

Remarque

Retirer la corde avant de déplacer l'appareil. Utiliser un support ou un meuble assez grand et solide pour supporter la taille et le poids de l'appareil. Pour utiliser le téléviseur en toute sécurité, veiller à ce que le support fixé au mur soit à la même hauteur que celui du téléviseur.

1 Raccordez les câbles.

Pour raccorder un appareil supplémentaire, reportez-vous à la section dédiée à la configuration des appareils externes.

Installes le dispositif de rangement des câbles comme indiqué.

Si vous téléviseur dispose du support de câbles, installez-le comme indiqué et regroupez les câbles.

(Seulement 42/50PG10)

(Seulement 42/50PG20, 42/50/60PG30)

Commentplacer le dispositif de rangement des câbles

Tenez le DISPOSITIF DE RANGEMENT DES CÂBLES avec les deux mains et tirez-le vers le haut.

• Pour le cadre 42PG10**, appuyez sur le centre de la pince de rangement des câbles puis soulevez-la.

(Seulement 42/50PG10**)

(Seulement 42/50PG20, 42/50/60PG30)

Modèles de téléviseur LCD: 32/37/42LG20, 26/32/37/42LG30, 32/37/42/47/52LG50

Raccordez les câbles.

Pour raccorder un appareil supplémentaire, reportez-vous à la section dédiée à la configuration des appareils externes.

Ouvrez la PINCE DE GESTION DES CABLES comme illustré, et organisez les câbles.

Fixez la PINCE DE GESTION DES CABLES comme illustré.

Modèles de téléviseur LCD : 19/22ls4d*

Raccordez les câbles.

Pour raccorder un appareil supplémentaire, reportez-vous à la section dédiée à la configuration des appareils externes.

Installez le DISPOSITIF DE RANGEMENT DES CÂBLES comme indiqué.

Comment stocker et ranger les câbles

(Modèle de téléviseur LCD : 19/22LS4D*)

Appuyez tout d'abord sur le protège-câbles. Tenez le PROTÉGE-CÂBLES avec les deux mains, puis tirez-le vers le haut.

Remarque

Ne vous servez pas du DISPOSITIF DE RANGEMENT DES CÂBLES pour soulever le téléviseur. Si l'appareil tombe, vous risquez de vous blesser ou d'endommager l'appareil.

1 Raccordez les câbles.

Pour raccorder un appareil supplémentaire, reportez-vous à la section dédiée à la configuration des appareils externes.

Commentplacer le dispositif de rangement des câbles

Tenez le SERRE-CABLE des deux mains et tirez-le vers vous.

Remarque

• Ne vous servez pas du DISPOSITIF DE RANGEMENT DES CÂBLES pour soulever le téléviseur. Si l'appareil tombe, vous risquez de vous blesser ou d'endommager l'appareil.

Positionnement de l'écran (seulement 19/22LG30**, 19/22LS4D*)

- Amplitude de l'inclinaison

L'image peut être différente de celle affichée sur votre téléviseur. • Essayez différentes positions de l'écran pour un confort maximal.

Placer le téléviseur de sorte que l'écran ne soit exposé à aucune lumière vive directe. Veiller également à éliminer toute source de vibrations, d'humidité, de poussière ou de chaleur excessive et à disposer le téléviseur de façon à permettre une libre circulation de l'air. Ne jamais obstruer les orifices d'aération situés sur le couvercle arrière.

Si le téléviseur doit être installé sur un mur, fixer l'interface de fixation murale standard VESA (en option) à l'arête de l'appareil.

Fixer solidement le support de fixation murale (en option) sur le mur, afin d'éviter la chute du téléviseur.

Système de sécurité kensington (seulement 19/22lg30**, 19/22ls4d*)

Le téléviseur est équipé, sur son panneau arrière, d'un connecteur pour système de sécurité.

Kensington. Connectez le câble du système de sécurité Kensington comme indiqué ci-dessous.

Pour de plus amples informations sur l'installation et l'utilisation du système de sécurité Kensington, reportez-vous au mode d'emploi de celui-ci.

Pour de plus amples informations, visitez http://www.kensington.com, page d'accueil du site Web de la société Kensington. Kensington vend des systèmes de sécurité destinés aux équipements électroniques de valeur tels que ordinateurs bloc-notes et projecteurs LCD.

Remarque :

• Le système de sécurité Kensington est un accessoire en option.

Remarque :

Si le téléviseur est froid au toucher, un léger "papillotement" peut se produire à la mise sous tension.

Cela est tout à fait normal et votre téléviseur n'est pas défectueux.

b. Quelques minuscules définits se présentant sous la forme de points rouges, verts ou bleus peuvent apparaitre à l'écran.

Toutefois, cela n'altère en rien les performances du moniteur.

c. Évitez de toucher l'écran LCD ou d'y laisser le doigt appuyé.

Vous risqueriez de provoquer des effets de distorsion temporaires sur l'écran.

• Vous pouvez installer ce téléviseur sur le mur, sur un bureau, etc. Le téléviseur est conçu pour être installé à l'horizontal.

Mise à la TERRE

Assurez-vous de raccorder ce téléviseur à la terre afin d'éviter les chocs électriques. Si la mise à la terre n'est pas possible, demandez à un électricien qualifié d'installer un disjoncteur indépendant. N'essayez pas de mettre cet appareil à la terre en le raccordant à des câbles téléphoniques, à un paratonnerre ou à des tuyaux de gaz.

Installation du SOCLE

Afin de permettre une aération suffisante, l'espace minimum requis est de 10 cm de chaque côté du téléviseur.

Montage au MUR : installation horizontale

Afin de permettre une aération suffisante, l'espace minimum requis est de 10 cm de chaque côté du téléviseur. Nous vous recommandons d'utiliser un support de montage mural de la marque LG pour monter le téléviseur au mur.

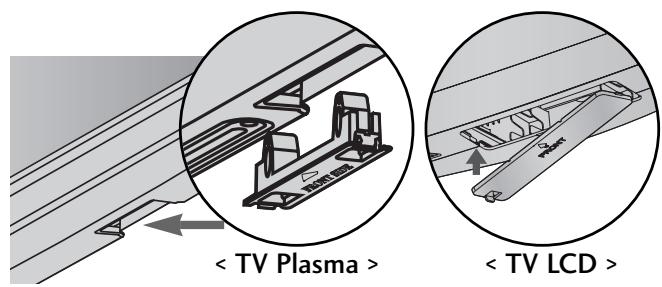

Si vous n'utilisez PAS le SOCLE sur PIED (sauf 19/22LS4D*)

L'image peut être différente de celle affichée sur votre téléviseur.

Lors de la fixation de l'appareil au mur, utilisez le couvercle de protection destiné à l'installation sur pied. Insérez le couvercle de protection dans le téléviseur jusqu'au « clic »

Preparation

• Ne jamais brancher le cordon d'alimentation avant d'avoir terminé de raccorder tous les appareils pour ne pas les endommager.

Raccordement à une antenne

Afin d'obtenir la meilleure qualité d'image, réglez la direction de l'antenne. Le câble et le convertisseur d'antenne ne sont pas fournis.

Pour recevoir une image de toute valeur qualitative dans les zones où le signal est faible, installez un amplificateur de signal sur l'antenne comme indiqué ci-dessus. Pour acheminer le signal vers deux téléviseurs, utilisez un séparateur de signal d'antenne.

Configuration d'un appareil externe

Ne jamais brancher le cordon d'alimentation avant d'avoir terminé de raccorder tous les appareils pour ne pas les endommager. - Cette section sur la configuration d'un appareil externe reprend essentiellement les schémas correspondant aux modèles 22LS4D*.

Configuration du récepteur HD

• Ce téléviseur peut recevoir des signaux numériques RF/par cable sans décodeur numérique externe.

Toutefois, si vous ne parvenez pas à recevoir les signaux numériques à partir d'un appareil numérique externe, reportez-vous au schéma ci-dessous.

Raccordement avec un câble composantes

Raccordez les prises de sortie vidéo (Y, PB, PR) du décodeur numérique aux prises d'entrée COMPONENT IN VIDEO du téléviseur. Raccordez la sortie audio du décodeur numérique aux prises d'entrée COMPONENT IN AUDIO du téléviseur. 3 Allumez le décodeur numérique (reportez-vous au manuel d'utilisation de l'appareil). 4 Sélectionnez la source d'entrée Composantes à l'aide de la touche INPUT de la télécommande.

Signal	Composantes	HDMI
480i/576i	Oui	Non
480p/576p	Oui	Oui
720p/1080i	Oui	Oui
1080p	Oui (50/60Hz)	Oui

Raccordement d'un décembre avec un cable HDMI

Raccordez le décodeur numérique à la prise d'entrée HDMI/DVI IN, HDMI/DVI IN 1, HDMI IN 2 ou HDMI IN 3 du téléviseur. 2 Allumez le décodeur numérique (reportez-vous au manuel d'utilisation de l'appareil). 3 Sélectionnez la source d'entrée HDMI/DVI, HDMI1, HDMI2 ou HDMI3 à l'aide de la touche INPUT de la télécommande.

Raccordement avec un cable HDMI-DVI

Raccordez le décodeur numérique à la prise d'entrée HDMI/DVI IN, HDMI/DVI IN 1 (DVI) ou HDMI/DVI IN 1 du téléviseur. Raccordez la sortie audio du décodeur numérique à la prise d'entrée AUDIO IN (RGB/DVI) du téléviseur. 3 Allumez le décodeur numérique (reportez-vous au manuel d'utilisation de l'ordinateur). 4 Sélectionnez la source d'entrée HDMI/DVI ou HDMI 1 à l'aide de la touche INPUT de la télécommande.

Configuration de la SORTIE audionumérique

• Envoie le signal audio du téléviseur à un appareil audio externe via le port de sortie audionumérique (optique).

Raccordez une des extrémités d’un câble optique au port de sortie audionumérique (optique) du téléviseur. Raccordez l’autre extrémité du câble optique à l’entrée audionumérique (optique) de l’appareil audio. 3 Réglez l’option "Haut-parleurs TV" sur "Arrêt" dans le menu SON (p. 80). Reportez-vous au manuel d’utilisation de l’appareil externe.

Attention

Ne jamais regarder à l'intérieur du port de sortie optique. L'exposition directe au faisceau laser pourrait entraîner des lésions oculaires!

Raccordement avec un câble composantes

Raccordez les sorties vidéo (Y, PB, PR) du lecteur DVD aux prises d’entrée COMPONENT IN VIDEO du téléviseur. Raccordez les sorties audio du lecteur DVD aux prises d’entrée COMPONENT IN AUDIO du téléviseur. 3 Mettez votre lecteur DVD sous tension, puis insérez un DVD. 4 Sélectionnez la source d’entrée composantes à l’aide de la touche INPUT de la télécommande. 5 Reportez-vous au manuel d’utilisation du lecteur DVD pour en connaître le fonctionnement.

Entrées en composantes

Vous pouvez améliorer la qualité de l'image en raccordant le lecteur DVD aux ports d'entrée en composantes, comme illustré ci-dessous.

Entrées en composantes du téléviseur	Y	PB	PR
Sorties video du lecteur DVD	Y	PB	PR
	Y	B-Y	R-Y
	Y	Cb	Cr
	Y	Pb	Pr

Raccordement avec un câble péritel

Raccordez la prise Péritel du DVD à la prise Péritel AV1 du téléviseur. 2. Mettez votre lecteur DVD sous tension, puis insérez un DVD. 3. Sélectionnez la source d'entrée AV1 à l'aide de la touche INPUT de la télécommande.

En cas de raccordement à la prise Péritel AV2, sélectionnez la source d'entrée AV2.

4 Reportez-vous au manuel d'utilisation du lecteur DVD pour en connaître le fonctionnement.

Remarque

Un câble Péritel doit toujours être blindé.

Raccordement avec un câble s-viséo

(Sauf 19/22LS4D, 32/37/42LG20, 42/50PG10 *)

Raccordez la sortie S-VIDÉO du LECTEUR DVD à l'entrée S-VIDÉO du téléviseur.

Raccordez les sorties audio du lecteur DVD aux entrées AUDIO du téléviseur.

Mettez votre lecteur DVD sous tension, puis insérez un DVD.

Sélectionnez la source d'entrée AV3 à l'aide de la touche INPUT de la télécommande.

Reportez-vous au manuel d'utilisation du lecteur DVD pour en connaître le fonctionnement.

Raccordement d'un décodeur avec un cable HDMI

Raccordez la sortie HDMI du lecteur DVD à l'entrée HDMI/DVI IN, HDMI/DVI IN 1, HDMI IN 2 ou HDMI IN 3 du téléviseur.

Sélectionnez la source d'entrée HDMI/DVI, HDMI1, HDMI2 ou HDMI3 à l'aide de la touche INPUT de la télécommande.

Reportez-vous au manuel d'utilisation du lecteur DVD pour en connaître le fonctionnement.

Remarque

Si vous utilisez un cable HDMI, le téléviseur peut recevoir simultanément des signaux audio et vidéo. Si le lecteur DVD ne prend pas en charge la fonction Auto HDMI, vous devez regarder la résolution de sortie.

Configuration d'un magnetoscope

Afin d’éviter de possibles interférences, veillez à laisser une distance suffisante entre le magnétoscope et le téléviseur. Dans le cas de l’image figée d’un magnétoscope, notez que l’utilisation prolongée du format 4/3 peut entraîner une rémanence de l’image sur les côtés de l’écran.

Raccordement avec un câble RF

Raccordez la prise ANT OUT du magnétoscope à la prise ANTENNA IN du téléviseur. Raccordez le cable d'antenne à la prise ANT IN du magnétoscope. 3 Appuyez sur la touche PLAY (LECTURE) du magnétoscope, puis trouvez le canal ajustat entre le téléviseur et le magnétoscope pour pouvoir regarder la télévision.

Raccordement avec une prise péritel

Raccordez la prise Péritel du magnétoscope à la prise Péritel AV1 du téléviseur. 2. Insérez une cassette vidéo dans le magnétoscope, puis appuyez sur la touche PLAY (Lecture) du magnétoscope (reportez-vous au manuel d'utilisation du magnétoscope). 3. Sélectionnez la source d'entrée AV1 à l'aide de la touche INPUT de la télécommande. 4. En cas de raccordement à la prise Péritel AV2, sélectionnez la source d'entrée AV2.

Remarque

Un câble Peritel doit toujours être blindé.

Raccordement avec un câble RCA

(Sauf 19/22LS4D, 42/50PG10 *)

Raccordez les prises AUDIO/VIDEO du magnétoscope aux prises AUDIO/VIDÉO du téléviseur. Respectez les couleurs des prises : Video = jaune, Audio gauche = blanc et Audio droit = rouge. 2. Insérez une cassette vidéo dans le magnétoscope, puis appuyez sur la touche PLAY (Lecture) du magnétoscope (reportez-vous au manuel d'utilisation du magnétoscope). 3. Sélectionnez la source d'entrée AV3 à l'aide de la touche INPUT de la télécommande.

Remarque

Si vous avez un magnétoscope mono, raccordez le câble audio du magnétoscope à la prise AUDIO L/MONO du téléviseur.

Raccordement avec un câble s-viséo

(Sauf 19/22LS4D, 32/37/42LG20, 42/50PG10 *)

Raccordez la prise de sortie S-VIDEO du magnétoscope à la prise d’entrée S-VIDEO du téléviseur. Vous obtiendrez une meilleure qualité d’image qu’avec une entrée composite (câble RCA) normale. Raccordez les prises audio du magnétoscope aux prises d’entrée AUDIO du téléviseur. 3. Insérez une cassette vidéo dans le magnétoscope, puis appuyez sur la touche PLAY (Lecture) du magnétoscope (reportez-vous au manuel d’utilisation du magnétoscope). 4. Sélectionnez la source d’entrée AV3 à l’aide de la touche INPUT de la télécommande.

Remarque

Si les prises S-VIDEO et VIDEO sont raccordées simultanément au magnétoscope S-VHS, seul le signal S-VIDEO sera reçu.

Configuration d'une autre SOURCE audio/video

(Sauf 19/22LS4D, 42/50PG10 *)

Raccordez les prises AUDIO/VIDEO du magnétoscope aux prises AUDIO/VIDÉO du téléviseur. Respectez les couleurs des prises : Video = jaune, Audio gauche = blanc et Audio droit = rouge. 2. Sélectionnez la source d'entrée AV3 à l'aide de la touche INPUT de la télécommande. 3. Mettez en marche la source externe correspondante. Reportez-vous au manuel d'utilisation de l'appareil externe.

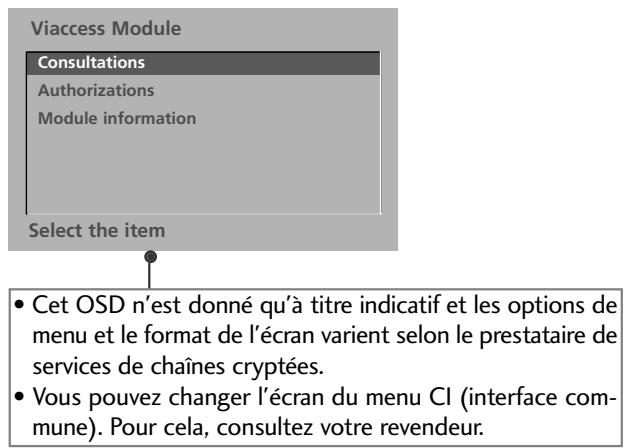

Insertion du MODULE CI

• Permet d'activer les chaînes cryptées (chaînes payantes) en mode télévision numérique.
• Cette fonction n'est pas disponible dans tous les pays.

1. Insérez le module CI dans le logement pour carte PCMCIA (PCMCIA CARD SLOT) du téléviseur, comme indiqué sur le schéma.

Pour plus d'informations, reportez-vous à la page 54.

Configuration d'un PC

Ce téléviseur comprend la fonction Plug and Play, ce qui signifie que l'ordinateur s'adapte automatiquement aux paramètres du téléviseur.

Raccordement avec un câble d-sub à 15 broches

Raccordez la sortie RGB du PC à l'entrée RGB IN (PC) du téléviseur.

Raccordez la sortie audio du PC à la prise AUDIO IN (RGB/DVI) du téléviseur.

Allumez l'ordinateur et le téléviseur.

Sélectionnez la source d'entrée RGB à l'aide de la touche INPUT de la télécommande.

Raccordement avec un cable HDMI-DVI

Raccordez la prise de sortie DVI de l'ordinateur à la prise d'entrée HDMI/DVI IN, HDMI/DVI IN 1 (DVI) ou HDMI/DVI IN 1 du téléviseur. Raccordez les prises de sortie audio du boîtier décodeur numérique à la prise AUDIO IN (RGB/DVI) du téléviseur. 3 Allumez l'ordinateur et le téléviseur. 4 Sélectionnez la source d'entrée HDMI/DVI ou HDMI 1 à l'aide de la touche INPUT de la télécommande.

Remarque

Pour bénéficier d'un son et d'une image optimisés, raccordez un ordinateur au téléviseur. Évitez de laisser une image figée à l'écran pendant une période prolongée; l'image figée peut laisser une empreinte permanente à l'écran. Si vous en ave la possibilité, utilisez un économiseur d'écran. Raccordez l'ordinateur au port RVB (PC) ou HDMI IN (ou HDMI/DVI IN) du téléviseur, et modifiez la résolution. Il est possible que des interférences apparaisent selon la résolution, le modele vertical, le contraste ou la luminosité en mode PC. Changez alors la résolution du mode PC, modifiez la fréquence de rafraîchissement ou réglez la luminosité et le contraste dans le menu, jusqu'à ce que l'image soit nette. Si la fréquence de rafraîchissement de la carte graphique de l'ordinateur ne peut pas être modifiée, changez la carte graphique de l'ordinateur ou demandez conseil au fabricant de la carte graphique. Le mode de synchronisation est distinct pour les fréquences horizontal et verticale. Raccordez le cable de signal du port de sortie du moniteur de l'ordinateur au port RGB (PC) du téléviseur ou le cable de signal du port de sortie HDMI de l'ordinateur au port HDMI/IN (ou HDMI/DVI IN) du téléviseur. Raccordez le cable audio de l'ordinateur à l'entrée audio du téléviseur (les cables audio ne sont pas fournis avec le téléviseur).

Si vous utilisez une carte son, régalez le son de l'ordinateur en conséquence. - Ce téléviseur utilise une solution VESA Plug & Play. Ce téléviseur fournit des données EDID au système de l'ordinateur avec un protocole DDC. L'ordinateur se règle automatiquement lorsque vous utilisez le téléviseur. Le protocole DDC est prédéfini pour les modes RVB (RVB analogue) et HDMI (RVB numérique). Si besoin est, définissez les paramètres de la fonction Plug and Play. Si la carte graphique de l'ordinateur ne produit pas les signaux RVB analogiques et numériques simultanément, raccordez soit le port RVB, soit l'entrée HDMI IN (ou HDMI/DVI IN) pour afficher l'écran de l'ordinateur sur le téléviseur. Si la carte graphique de l'ordinateur produit simultanément la sortie RVB analogue et numérique, régalez le téléviseur sur RVB ou HDMI (l'autre mode est automatiquement réglé sur Plug and Play par le téléviseur.) Il est possible que le mode DOS ne fonctionne pas selon la carte vidéo, si vous utilisez un câble HDMI-DVI. Si vous utilisez un câble RVB-PC trop long, des interférences peuvent apparaître sur l'écran. Nous vous recommandons d'utiliser un câble inférieur à 5 mètres. Cela vous garantit une qualité d'image optimale.

Configuration d'un appareil externe

Résolution d'affichage prise en charge (Seulement 1920x1200, 1920x1080, 1280x1024, 1280x720, 1024x768, 800x600, 640x480)*

Mode RVB-PC, HDMI-PC

Résolution	Fréquence horizontal(KHz)	Fréquence vertical(KHz)
720x400	31,468	70,08
640x480	31,469	59,94
	37,684	75,00
800x600	37,879	60,31
	46,875	75,00
832x624	49,725	74,55
1024x768	48,363	60,00
	56,470	70,00
	60,123	75,029
1280x768	47,78	59,87
1360x768	47,72	59,8
1366x768	47,56	59,6
1280x1024	63,595	60,0
1440x900	55,5	59,90
1400x1050	64,744	59,948
1680x1050	65,16	59,94

Mode HDMI-DTV

Résolution	Fréquence horizontalé(KHz)	Fréquence verticalé(Hz)
720x480	31,469	59,94
	31,5	60
720x576	31,25	50
1280x720	37,500	50
	44,96	59,94
	45	60
1920x1080	33,72	59,94
	33,75	60
	28,125	50,00
	26,97	23,97
	27	24
	33,716	29,976
	33,75	30,00
	56,250	50
	67,43	59,94
	67,5	60

Résolution d'affichage prise en charge

(Seulement 42/50PG10, 42/50PG20, 42/50/60PG30)

Mode RVB-PC, HDMI-PC

Résolution	Fréquence horizontalé(KHz)	Fréquence verticalé(Hz)
720x400	31,468	70,08
640x480	31,469	59,94
800x600	37,879	60,31
1024x768	48,363	60,00
1280x768	47,78	59,87
1360x768	47,72	59,80
1920x1080	66,647	59,988

Mode HDMI-DTV

Résolution	Fréquence horizontal(KHz)	Fréquence vertical(KHz)
640x480	31.469	59.94
	31.469	60.00
720x480	31.47	59.94
	31.50	60.00
720x576	31.25	50.00
1280x720	37.50	50.00
	44.96	59.94
	45.00	60.00
1920x1080	28.125	50.00
	33.72	59.94
	33.75	60.00
	27.000	24.00
	33.75	30
	56.25	50.00
	67.433	59.94
	67.50	60

Réinitialisation de l'écran

Restaure les réglages Position, Taille et Phase aux paramètres d'usine.

Cette fonction peut être activée dans le mode suivant : RGB (RVB) [PC].

Sélectionner IMAGE.

Selectionner ECRAN.

Sélectionner Réglages usine.

Sélectionner Oui.

Activer Réglages usine.

• Appuyez sur la touche MENU pour revenir à l'affichage normal de la télévision.
• Appuyez sur la touche RETURN (Retour) pour revenir à l'écran du menu précédent.

Réglage de la position, taille et phase de l'écran

Si l'image n'est toujours pas nette après l'ajustement automatique et notamment si les caractères continuent de trembler, régalez la phase de l'image manuellement.

Cette fonction peut être activée dans le mode suivant : RGB (RVB) [PC].

Sélectionner IMAGE.

Selectionner ECRAN.

Sélectionner Position, Taille ou Phase.

Effectuez les réglages appropriés.

• Appuyez sur la touche MENU pour revenir à l'affichage normal de la télévision.
• Appuyez sur la touche RETURN (Retour) pour revenir à l'écran du menu précédent.

Sélection de la résolution

Pour afficher une image normale, la résolution du mode RVB doit correspondre à la sélection du mode PC. Cette fonction peut être activée dans le mode suivant : RGB (RVB) [PC].

• Appuyez sur la touche MENU pour revenir à l'affichage normal de la télévision.
• Appuyez sur la touche RETURN (Retour) pour revenir à l'écran du menu précédent.

Configuration automatique (mode RVB [PC] uniquement)

Ajustez la position de l'image et minimisez le tremblement de l'image de façon automatique. Si l'image n'est toujours pas nette après avoir effectué les réglages, bien que votre téléviseur fonctionne correctement, vous devez effectuer d'autres réglages.

Configuration auto.

Cette fonction sert au réglage automatique de la position, de l'horloge et de la phase de l'écran. L'image affichée sera instable pendant quelques secondes, le temps que la configuration automatique soit effectuée.

Sélectionner IMAGE.

• Si la position de l'image n'est toujours pas correcte, relancez la configuration automatique.

Selectionner ECRAN.

• Si les images doivent être de nouveau ajustées après le réglage automatique en mode RVB (PC), vous pouvez ajuster la position, la taille ou la phase.

Sélectionner Config. auto..

Sélectionner Oui.

Activer Config. auto.

• Appuyez sur la touche MENU pour revenir à l'affichage normal de la télévision.
• Appuyez sur la touche RETURN (Retour) pour revenir à l'écran du menu précédent.

Fonctions des touches de la télécommande (Seulement 19/22LS4D*)

Lorsque vous utilisez la télécommande, dirigez-la vers le capteur de la télécommande du téléviseur.

Touches du Ces touches sont utilisées pour le télétexte.

TELETEXTE Pour de plus amples détails, veuillez vous reporter à la section 'TéléTEXte'.

TOUCHES Ces touches sont utilisées pour le télétexte (uniquement COLOREES pour les modeles équipés du TELÉTEXTE) ou pour l'Édition des chaînes.

RATIO Permet de sélectionner le format d'image de votre choix.

SLEEP Permet d'activer la mise en veille.

SUBTITLE Affiche les sous-titres dans la langue de votre choix en mode numérique.

Insertion des piles

Ouvrez le capot du compartiment à piles à l'arrière de la télécommande. Utilisez deux piles alcalines de 1,5V de type AAA. Ne mélangez pas piles neuves et piles usagées. Remettez le capot.

Utilisation du téléviseur/contrôle des chaînes

Seulement 42/50PG10**

VOLUME + / - Permet de régler le volume.

FAV Permet d'afficher la chaîne préférée sélectionnée.

• Aucune fonction

MUTE Permet de couper ou de remettre le son.

Programme Permet de sélectionner une chaîne.

Touches Ces touches sont utilisées pour le télétexte (uniquement pour les COLORÉES modèles équipés du TÉLÉTEXTE) ou pour l’Édition des chaînes.

SUBTITLE Affiche les sous-titres dans la langue de votrechioix en mode numérique.

Touches de

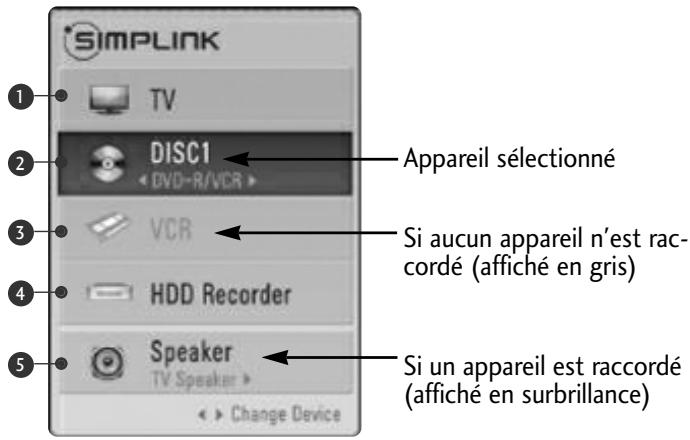

Commande Simplink.

SIMPLINK

Insertion des piles

Ouvrez le capot du compartiment à piles à l'arrière de la télécommande. Utilisez deux piles alcalines de 1,5V de type AAA. Ne mélangez pas piles neuves et piles usagées. Remettez le capot.

Utilisation du téléviseur/contrôle des chaînes

(Sauf 19/22LS4D, 42/50PG10 *)

VOLUME + / - Permet de régler le volume.

FAV Permet d'afficher la chaîne préférée sélectionnée.

MUTE Permet de couper ou de remettre le son.

Programme Γ∨ Permet de sélectionner une chaîne.

PAGE UP/DOWN Permet de se déplacer d'un ensemble d'informations affichées à l'écran à un autre.

Touches numériques 0 à 9 Permettent de sélectionner des éléments numérotés dans un menu.

LIST Affiche la liste des chaînes.

Q. VIEW Permet de revenir à la dernière chaine visionnée.

Touches de Commande Simplik.

commande

SIMPLINK

Insertion des piles

Ouvrez le capot du compartiment à piles à l'arrière de la télécommande. Utilisez deux piles alcalines de 1,5V de type AAA. Ne mélangez pas piles neuves et piles usagées. Remettez le capot.

Mise sous tension du téléviseur

• Pour pouvoir utiliser toutes les fonctions du téléviseur, vous devez mettre celui-ci sous tension.

Vous devez tout d'abord raccorder correctement le cordon d'alimentation. Le téléviseur se met alors en mode veille. Pour allumer le téléviseur lorsque celui-ci est en mode veille, appuyez sur la touche / I, INPUT ou P (ou PR ) du téléviseur, ou appuyez sur la touche POWER, INPUT, D/A, P (ou (PR + - ou P + -)) ou sur les touches NUMÉRIQUES de la télécommande.

Initialisation de la configuration

Si l'affichage à l'écran (OSD) apparait une fois la télévision allumée, vous pouvez régler la langue, le mode de sélection, le pays, le fuseau horaire et la recherche automatique des chaînes.

Remarque:

a. L'OSD disparaît automatiquement au bout de 40 secondes si vous n'appuyez sur aucune touche. b. Appuyez sur la touche RETURN pour passer de l'OSD actuel à l'OSD précédent. c. Pour les pays qui n'ont pas de normes de diffusion numérique confirmées, certaines options numériques peuvent ne pas fonctionner, selon l'environnement de diffusion numérique. d. Le mode "Domicile" est particulièrement adapté à l'environnement domestique. Il est défini comme le mode par défaut de ce téléviseur. e. Le mode "Magasin" est particulièrement adapté à l'environnement des magasins. Si un utilisateur modifie les données de qualité d'image, le mode "Magasin" initialise l'année vidéo définie par le fabricant après un laps de temps spécifique. f. Le mode (Domicile, Magasin) peut être changé en restaurant les paramètres d'usine (réglage initial) dans le menu OPTION.

Selection des châines

1 Appuyez sur la touche P (ou (PR + - ouP + - ) ) ou sur les touches NUMERIQUES pour selectionner un numero de chaîne.

Réglage du volume

1 Appuyez sur la touche VOL + - (ou +-) pour régler le volume.

Si vous souhaitez couper le son, appuyez sur la touche MUTE.

Vous pouvez annuler cette fonction en appuyant sur les touches MUTE, VOL + - (ou +-)

Selection et réglage des MENUS à l'écran

Il est possible que l'affichage à l'écran de votre téléviseur soit différent de celui indiqué dans les schémas de ce manuel.

Afficher chaque menu.

Sélectionner une option du menu.

Aller dans le menu contextuel.

• Appuyez sur la touche MENU pour revenir à l'affichage normal de la télévision.
• Appuyez sur la touche RETURN (Retour) pour revenir à l'écran du menu précédent.

Recherche automatique des châines

Utilisez cette fonction pour rechercher et memoriser automatiquement toutes les chaînes.

Lorsque vous lancez la programmation automatique, toutes les informations enregistrées précédemment sur le service seront supprimées.

Sélectionner CONFIG.

Sélectionner Recherche auto..

Sélectionner Oui.

Activer Recherche auto..

• Utilisez les touches NUMÉRIQUES pour saisir un mot de passe à 4 chiffres dans Système de verrou "Marche".
• Si vous souhaitez poursuivre la recherche automatique, sélectionnez Oui à l'aide de la touche < >. Appuyez ensuite sur OK. Sinon, sélectionnez Non.

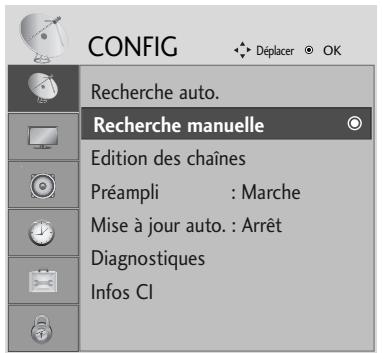

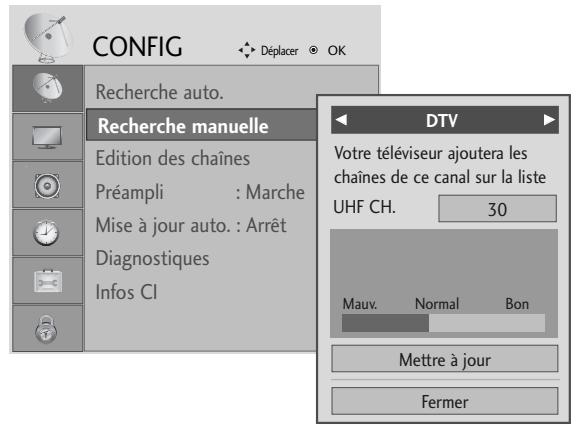

Recherche manuelle (en mode numérique)

La recherche manuelle vous permet d'ajouter manuellement une chaîne à la liste des chaînes.

Sélectionner CONFIG.

Sélectionner Recherche manuelle.

• Utilisez les touches NUMÉRIQUES pour saisir un mot de passe à 4 chiffres dans Système de verrou "Marche".

Sélectionner DTV (Numérique).

Sélectionner le numéro du canal souhaité.

• Appuyez sur la touche MENU pour revenir à l'affichage normal de la télévision.
• Appuyez sur la touche RETURN (Retour) pour revenir à l'écran du menu précédent.

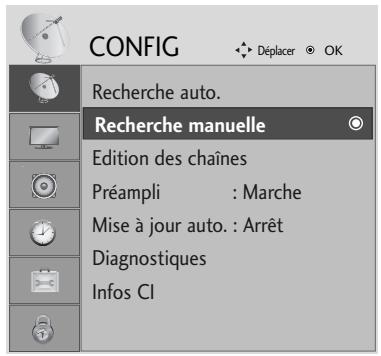

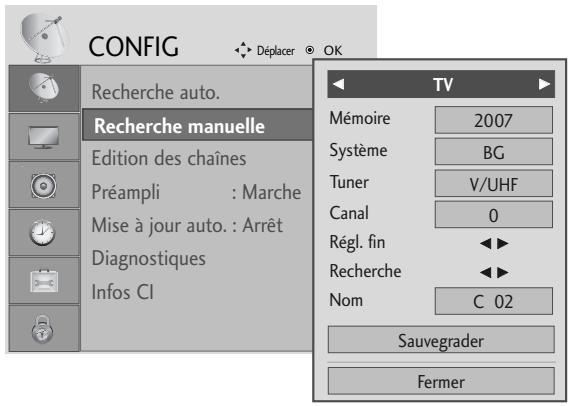

Recherche manuelle (en mode analogique)

La recherche manuelle vous permet de rechercher manuellement les canaux et de leur affecter les numéros de votre choix.

Sélectionner CONFIG.

Sélectionner Recherche manuelle.

Sélectionner TV (Télévision).

ou ① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩ SLECTIONNER le numero de chaîne souhaïte.

Sélectionner un système TV.

Sélectionner V/UHF ou Câble.

Sélectionner le numéro du canal souhaité.

Sélectionner Sauvegarder.

• Appuyez sur la touche MENU pour revenir à l'affichage normal de la télévision.
• Appuyez sur la touche RETURN (Retour) pour revenir à l'écran du menu précédent.
• Utilisez les touches NUMÉRIQUES pour saisir un mot de passe à 4 chiffres dans Système de verrou "Marche". L: SECAM L/L' (France)

BG: PAL B/G, SECAM B/G (Europe/Europe de l'Est/Asie/Nouvelle-Zélande/Moyen-Orient/Afrique/Australie) I: PAL I/II (Royaume-Uni/Irlande/Hong Kong/Afrique du Sud) DK: PAL D/K, SECAM D/K (Europe de l'Est/Chine/Afrique/CEI) - Pour enregistrer un autre canal, répétez les étapes 4 à 9.

Affectation d'un nom à une chaîne

Vous pouvez aussi affecter à chaque numéro un nom de cinq lettres.

Sélectionner CONFIG.

Sélectionner Recherche manuelle.

Sélectionner TV (Télévision).

Sélectionner Nom.

Sélectionner la position et choisissez le caractère, etc. Vous pouvez utiliser n'importe quelle lettre de l'alphabet, tous les chiffres de 0 à 9, les signes +/- et le caractère d'espace.

Sélectionner Fermer.

Sélectionner Sauvegarder.

Réglage de précision

En règle générale, le réglage de précision ne s'avère nécessaire que lorsque la qualité de réception est médiocre.

Sélectionner CONFIG.

Sélectionner Recherche manuelle.

Sélectionner TV (Télévision).

Sélectionner Régl. fin.

Régler la mise au point pour obtenir la meilleure image et le meilleur son.

Sélectionner Sauvegarder.

• Appuyez sur la touche MENU pour revenir à l'affichage normal de la télévision.
• Appuyez sur la touche RETURN (Retour) pour revenir à l'écran du menu précédent.

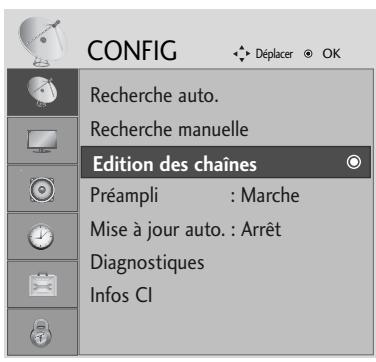

Edition des châines

Si un numéro de chaîne est omis, ILA signifie que vous ne pourrez pas le sélectionner avec la touche P (ou (PR + - ouP + - ) ) lorsque vous regardez la télévision.

Si vous souhaitez selectionner le numero de chaine omis, entrez directement le numero à l'aide des touches NUMERIQUES ou selectionnez-le dans le menu Edition des chaines.

Cette fonction vous permet d'omettre les chaînes mémorisées.

Dans certains pays, vous pouvez changer de numéro de chaîne au moyen de la touche JAUNE.

Sélectionner CONFIG.

• Utilisez les touches NUMÉRIQUES pour saisir un mot de passe à 4 chiffres dans Système de verrou "Marche".

Sélectionner Édition des chaînes.

Entrer dans le menu.

Sélectionner un programme à enregistrer ou à sauter.

• Appuyez sur la touche MENU pour revenir à l'affichage normal de la télévision.
• Appuyez sur la touche RETURN (Retour) pour revenir à l'écran du menu précédent.

Sauter un numéro de chaine

Sélectionner un numéro de chaîne à sauter.

Faire passer le numéro de chaîne sauté à la couleur bleu.

Désélectionner le numéro de chaîne sauté.

• Lorsqu'un numéro de chaine est sauté, cela peut dire que vous ne pourrez pas le sélectionner en utilisant la touche P ∧ (ou (PR + - ou P + -)) pendant le fonctionnement normal du téléviseur. Par ailleurs, ce numéro de chaine s'affiche en bleu.
• Si vous pouvez sélectionner un numéro de chaine sauté, saisissez directement le numéro en utilisant les touches NUMÉROTÉES ou sélectionnez-le dans le menu "Édition des chaines" ou EPG.

Sélection de votre chaîne préférée

Sélectionnez le numéro de chaine préférée

• La chaîne sélectionnée rejoindra automatiquement la liste de vos chaînes préférées.

En mode TV

Cette fonction vous permet de supprimer ou de sauter les chaînes mémorisées.

Recherche automatique

Lancer la recherche automatique.

• Une fois la recherche automatique activée, vous ne pouvez plus modifier les chaînes.

Supprimer une chaîne

Sélectionner un numéro de chaîne à supprimer.

• La chaîne sélectionnée est supprimée et toutes les chaînes suivantes sont avancées d'un rang dans la programmation.

Faire passer le numéro de chaine supprimé à la couleur rouge.

Désélectionner le numéro de chaîne supprimé.

Déplacer une chaîne

Sélectionner un numéro de chaîne à déplacer.

Faire passer le numéro de chaîne à déplacer à la couleur jaune.

Désélectionner le numéro de chaîne déplacé.

Sauter un numéro de chaine

Sélectionner un numéro de chaîne à sauter.

• Lorsqu'un numéro de chaîne est sauté, cela peut dire que vous ne pourrez pas le sélectionner en utilisant la touche P ∧ (ou (PR + - ou P + -)) pendant le fonctionnement normal du télévisuel. Par ailleurs, ce numéro de chaîne s'affiche en bleu.

Faire passer le numéro de chaîne sauté à la couleur bleu.

• Si vous ne pouvez sélectionner un numéro de chaine sauté, saisissez directement le numéro en utilisant les touches NUMÉROTÉES ou sélectionnez-le dans le menu "Édition des chains" ou EPG

Désélectionnez le numéro de chaîne sauté.

Sélection de votre chaîne préférée

Sélectionnez le numéro de chaîne préférée

• Le numéro de chaîne sélectionné sera ajouté à la liste des chaînes favorites.

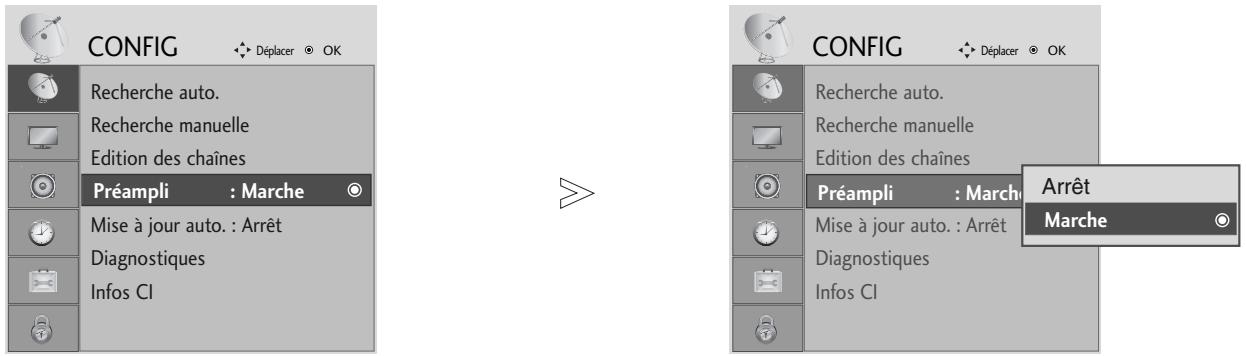

Préampli (en mode numérique uniquement)

Si la réception est de mauvaise qualité, réglez la fonction Préampli sur "Marche".

Lorsque le signal est fort, sélectionnez "Arrêt".

Sélectionner CONFIG.

Sélectionner Préréglage.

Sélectionner Marche ou Arrêt.

Enregistrer souhaitée.

• Appuyez sur la touche MENU pour revenir à l'affichage normal de la télévision.
• Appuyez sur la touche RETURN (Retour) pour revenir à l'écran du menu précédent.

Mise à jour logicielle

Une mise à jour logicielle signifie que le logiciel peut être téléchargé à l'aide du système de diffusion terrestre numérique.

Sélectionner CONFIG.

Sélectionner Mise à jour auto..

Sélectionner Marche ou Arrêt.

• Si vous sélectionnez Marche, un message de confirmation s'affiche pour vous notifier qu'un nouveau logiciel a été détecté.

Enregisterr.

Lors du réglage de l'option "mise à jour auto.

De temps à autres, des informations sur la mise à jour du logiciel s'affichent dans le menu suivant sur l'écran du téléviseur.

Sélectionnez Oui à l'aide de la touche < >; vous verrez également l'image suivante.

Après la fin de la mise à jour du logiciel, le système redémarre.

Lorsque l'option Mise à jour auto. est réglée sur "Arrêt", le message pour la modifier sur "Marche" s'affiche.

Le téléchargement démarre quand l'appareil est mis hors tension. Lorsque l'appareil est mis sous tension pendant le téléchargement, l'état de la progression s'affiche.

• Lors de la mise à jour du logiciel, notez les points suivants :

L'alimentation du téléviseur ne doit pas être coupée. - Le téléviseur ne doit pas être éteint. - L'antenne ne doit pas être déconnectée. - Une fois la mise à jour terminée, vous pouvez confirmer la mise à jour de la version du logiciel dans le menu Diagnostics.

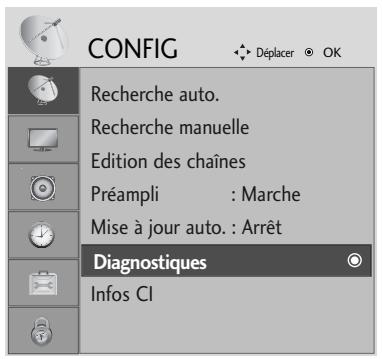

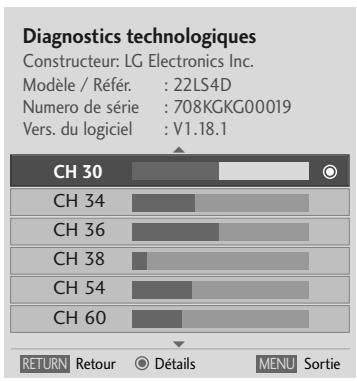

Diagnostics (en mode numérique uniquement)

Cette fonction vous permet d'afficher le constructeur, le modèle/référence, le numéro de série et la version du logiciel.

Les informations et la puissance du signal du multiplexeur sélectionné sont affichées.

Les informations sur le signal et le nom du multiplexeur sélectionné sont affichés.

Sélectionner CONFIG.

Sélectionner Diagnostiques.

Afficher le constructeur, le modèle/référence, le numéro de série et la version du logiciel.

Afficher les informations sur le canal.

• Appuyez sur la touche MENU pour revenir à l'affichage normal de la télévision.
• Appuyez sur la touche RETURN (Retour) pour revenir à l'écran du menu précédent.

Cette fonction vous permet de regarder des chaînes cryptées (chaînes payantes). Si vous retirez le module Cl, vous ne pouvez plus regarder les chaînes cryptées. Lorsque vous insérez le module dans le logement Cl, vous accédez au menu du module. Pour acheter un module et une carte intelligente, contactez votre revendeur. Évitez d'insérer et de retirer le module Cl du téléviseur trop fréquemment. Cela risquerait de provoquer un dysfonctionnement. Lorsque le téléviseur se met sous tension après l'insertion du module Cl, il est possible qu'aucun son ne soit émis.

Cette fonction peut être incompatible avec le module Cl et la carte intelligente.

Il est possible que les fonctions Cl ne soient pas disponibles, selon les normes de diffusion du pays.

Sélectionner CONFIG.

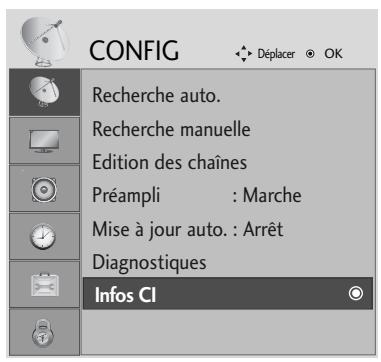

Sélectionner Info Cl.

Sélectionner l'objet souhaité : informations sur le module, informations sur la carte intelligente, langue, téléchargement de logiciel, etc.

Enregistrezsouhaite.

• Appuyez sur la touche MENU pour revenir à l'affichage normal de la télévision.
• Appuyez sur la touche RETURN (Retour) pour revenir à l'écran du menu précédent.

Selection de la LISTE des châines

Vous pouvez vérifier les chaînes enregistrées en mémoire en affichant la liste des chaînes.

S'affiche lorsque la chaîne est verrouillée.

Affichage de la liste des chaînes

Afficher la liste des chaînes.

• Certains numéros de chaîne peuvent apparaître en bleu. Il s'agit des chaînes que vous avez sautées lors de la recherche automatique ou dans le mode Édition des chaînes.
• Certaines chaînes sont associées à un numéro de canal dans la liste des chaînes ; cela signifie qu'aucun nom de chaîne ne leur est attribué.

Sélection d'une chaîne dans la liste

Sélectionner une chaîne.

À partir de la chaîne que vous regardez actuellement, le mode passera de TV (télévision) à DTV (numérique), puis à Radio.

Aller sur le numéro de chaîne sélectionné.

Pour faire défiler la liste des chaînes

Faire défiler les chaînes.

Revenir à l'affichage normal de la télévision.

Afficher le tableau des chaînes préférées.

Afficher le tableau des programmes préférés.

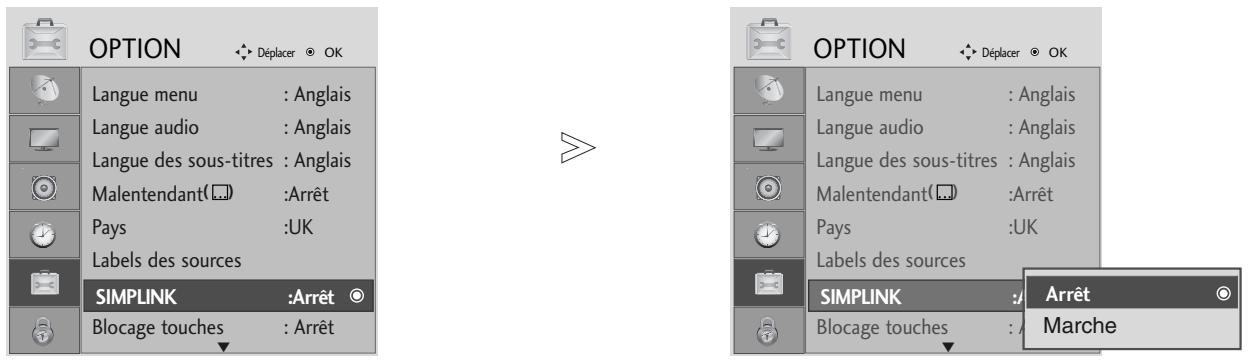

Simplink (sauf 19/22LS4D*, 42/50PG10**)

Cette fonction n'est disponible queavec les appareils comportant le logo SIMPLINK. Vérifiez l'existence de celui-ci.

Ce téléviseur peut ne pas fonctionner correctement s'il est utilisé avec d'autres appareils représentant la fonction HDMI-CEC.

Cette fonction vous permet de contrôler et de diriger d'autres appareils audiovisuels raccordés au téléviseur avec un câble HDMI, sans utiliser d'autres câbles et sans effectuer de réglages supplémentaires.

Si vous ne souhaitez pas afficher le menu SIMPLINK, sélectionnez ARRÊT.

La fonction SIMPLINK n'est pas prise en charge par l'entrée HDMI IN 3.

Sélectionner OPTION.

Sélectionner SIMPLINK.

Sélectionner Marche ou Arrêt.

Enregisterr.

• Appuyez sur la touche MENU pour revenir à l'affichage normal de la télévision.
• Appuyez sur la touche RETURN (Retour) pour revenir à l'écran du menu précédent.

Remarque

Raccordez le terminal HDMI/DVI IN ou HDMI IN du téléviseur au terminal arrière (terminal HDMI) de l'appareil à l'aide du câble HDMI. Avec raccordé le terminal HDMI du système de home cinema disposant de la fonction SIMPLINK comme indiqué ci-dessus, raccordez le terminal DIGITAL AUDIO OUT à l'arrière du téléviseur au terminal DIGITAL AUDIO IN sur l'arrière de l'appareil SIMPLINK, à l'aide du câble optique. Quand vous utilisez un appareil externe disposant de la fonction SIMPLINK, appuyez sur la touche TV parmi les touches MODE de la télécommande. Lorsque vous changez la source d'entrée à l'aide de la touche INPUT de la télécommande, vous pouvez interrompre le fonctionnement d'un appareil contrôlé par SIMPLINK. Quand vous sélectionnez ou utilisez un appareil multimédia disposant de la fonction home cinéma, le son se met automatiquement sur le haut-parleur home cinéma.

Lecture du disque

Commandez les appareils audiovisuels raccordés en utilisant les touches ∧ √ < >, ▷, ■, l1, △ et ▷. (La touche ne permet pas de telles fonctions.)

Lecture directe

Après avoir raccordé des appareils audiovisuels au téléviseur, vous pouvez directement contrôler les appareils et lire tous les supports pris en charge sans réglage supplémentaire.

Sélection de l'appareil audiovisuel

Cette fonction vous permet de sélectionner et d'utiliser l'un des appareils audiovisuels raccordés au téléviseur.

Mise hors tension de tous les appareils

Lorsque vous éteignez le téléviseur, tous les appareils raccordés se mettent hors tension.

Changement de la sortie audio

Cette fonction vous permet de changer facilement la sortie audio.

Synchronisation de l'alimentation activée

Lorsque vous utilisez l'appareil audiovisuel raccordé, la télévision s'allume automatiquement.

• Si un appareil raccordé au téléviseur à l'aide du câble HDMI ne prend pas en charge la fonction SIMPLINK, cette fonction n'est pas disponible.

Menu simplink

Appuyez sur la touche < >, puis sur la touche OK pour sélectionner la source SIMPLINK de votre choix.

Visionnage du téléviseur (TV) : revient à la chaîne précédente indépendamment du mode actuel. Lecture disque (DISC) : sélectionne et lit les disques insérés.

Si plusieurs disques sont disponibles, les titres des disques sont affichés en bas de l'écran.

3 Fonction magnétoscope (VCR): utilise et contrôle le magnétoscope raccordé. • Lecture d'enregistrements du disque dur (HDD Recorder): lit et contrôle les enregistrements stockés sur le disque dur. • Sortie audio au système de home cinéma/Sortie audio au téléviseur (Speaker): sélectionnez Home theater (Home cinema) ou TV Speaker (Haut-parleur TV) pour la sortie audio.

Home cinema : un seul système pris en charge à la fois. - Lecteur/enregistreur DVD : jusqu'à trois systèmes pris en charge à la fois. - Magnétoscope VHS : un seul système pris en charge à la fois.

Utilisation du téléviseur/contrôle des chaînes

Sélectionnez un libellé pour chaque source d'entrée.

Sélectionner OPTION.

Sélectionner Libellé des sources.

Sélectionner la source

Sélectionner le libellé.

• Pour 19/22LS4D, 42/50PG10 * uniquement

• Appuyez sur la touche MENU pour revenir à l'affichage normal de la télévision.
• Appuyez sur la touche RETURN (Retour) pour revenir à l'écran du menu précédent.

Mode AV

Vous pouvez obtenir une image et un son de toute qualité lorsque vous raccordez des appareils audiovisuels à l'entrée externe.

Sélectionner la source.

• Si vous choisissez le mode Cinéma en mode AV, celui-ci sera sélectionné à la fois pour l'option Préréglages d'image du menu IMAGE et l'option Préréglages du son du menu SON.
• Si vous régalez le mode AV sur Arrêt, l'image et la photo que vous avez initialement définies seront sélectionnées.

EPG (GUIDE De programmes électronique) (en mode numerique uniquément)

Ce système est muni d'un guide de programmes électronique (EPG) afin de vous guider dans les options d'affichage disponibles.

Le guide de programmes électronique vous donne des informations, telles que la liste des programmes, l'heure de début et l'heure de fin des services disponibles, etc. De plus, le guide de programmes électronique vous donne souvent des informations détaillées concernant le programme (le volume et la fréquence de ces informations dépendant des moyens de radiodiffusion).

Cette fonction peut être utilisée uniquement si les radiodiffuseurs transmettent les informations du guide de programmes électronique.

L'EPG affiche la grille des programmes des 8 prochains jours.

Activation/désactivation du guide de programmes électronique

Activer ou désactiver l'EPG.

Sélection d'un programme

Sélectionner le programme désiré.

Afficher le programme sélectionné.

Signification des touches en mode guide now/next (actuel/suivant)

Changer le mode EPG.

Sélectionner le mode de réglage Enregistrer/Rappeler horloge.

Sélectionner le mode de liste Enregistrer/Rappeler horloge.

Passer au programme sélectionné.

Sélectionner NOW (programme en cours) ou NEXT (programme suivant).

Sélectionner le programme de diffusion.

Page précédente/suivante

CHI

Déactiver l'EPG.

Sélectionner le programme TV ou RADIO.

Activer ou désactiver les informations détaillées.

Signification des touches en mode guide sur 8 jours

Changer le mode EPG.

Entrer le mode de réglage Date.

Sélectionner le mode de réglage Enregistrer/Rappeler horloge.

Sélectionner le mode de liste Enregistrer/Rappeler horloge.

Passer au programme sélectionné.

Sélectionner NOW (programme en cours) ou NEXT (programme suivant).

Sélectionner le programme de diffusion.

Page précédente/suivante

Déactiver l'EPG.

Sélectionner le programme TV ou RADIO.

Activer ou désactiver les informations détaillées.

Signification des touches en mode modification date

Désélectionner le mode de réglage Date.

Passer à la date sélectionnée.

Sélectionner une date.

Désélectionner le mode de réglage Date.

Désactualiser l'EPG.

EPG (GUIDE De programmes électronique) (en mode numérique uniquement)

Signification des touches dans la boîte de description détaillée

Texte précédent/suivant

Sélectionner le mode de réglage Enregistrer/Rappeler horloge.

Activer ou désactiver les informations détaillées.

Désactiver l'EPG.

Signification des touches en mode de réglage enregistrement/rappel

• Cette fonction est disponible uniquement lorsque l'appareil d'enregistrement utilisant un signal d'enregistrement à 8 broches est raccordé à la borne DTV-OUT (AV2) à l'aide d'un câble Péritel.
• Une fois le téléviseur mis en marche par la fonction Remind, il repassera automatiquement en mode veille deux heures après si aucune touche n'est activée.

Sélectionner le mode de réglage Enregistrer/Rappeler horloge.

Enregistrer la fonction Enregistrer/Rappeler horloge.

Sélectionner Type, Programme, Date, Démarrage ou Fin.

Configurer la fonction.

Fonction des boutons en mode liste planifiée

Ajouter le nouveau mode de réglage Horloge manuelle.

Passer au mode Guide.

Entrer dans le mode d'édition Liste planifiée.

Sélectionner Liste planifiée.

Supprimer l'objet sélectionné.

Réglage de la taille de l'image (FORMAT d'image)

Vous pouvez regarder l'écran dans plusieurs formats d'image : 16/9, Signal original, Format original, 4/3, 14/9 et Zoom1/2.

Si une image figée est affichée à l'écran pendant une période prolongée, il est possible qu'elle s'incruste à l'écran et reste visible.

Vous pouvez régler la proportion d'agrandissement à l'aide des touches

Cette fonction est disponible dans les signaux suivants.

Sélectionner le format d'image souhaité.

• Vous pouvez également régler le rapport longueur/largeur dans les menus PICTURE ou Q. MENU.
• Pour définir les paramètres du zoom, Sélectionnez 14/9, Zoom 1 et Zoom 2 dans le menu Format de l'image. Une fois les paramètres du zoom enregistrés, l'affichage revient au menu rapide.

16:9

La sélection de ce format d'image vous permet de visionner une image horizontalement, en proportion linéaire, pour occuper complètement l'écran (utile pour visionner des DVD au format 4:3).

4:3

La sélection de ce format d'image vous permet de visionner une image en 4:3 avec des barres grises à gauche et à droite.

Quand votre téléviseur reçoit un signal d'écran large, cette option s'adapte automatiquement au format d'image envoyé.

Cette option vous permet de visionner une image au format 14:9 ou un programme TV au mode 14:9. L'écran 14:9 est identique au format 4:3, mais il est agrandi sur la droite et sur la gauche.

- ZOOM1

Permet de visionner l'image en plein écran, sans l'alterer.

Cependant, les parties supérieure et inférieure de l'image seront tronquées.

- ZOOM2

Cette option vous permet d'étirer l'image horizontalement et de la tronquer verticalement. L'image ainsi obtenue offre un bon compromis entre l'altération et le plein écran.

Signal original

La sélection suivantes vous permet de voir une image de meilleure qualité sans rien perdre de l'image d'origine en haute définition. Important : si votre image d'origine contient du bruit, ce bruit sera visible sur les côtés.

Remarque

Vous pouvez sélectionner uniquement 16:9 (large), 4:3, 14:9, Zoom 1/2 en mode composant (inférieur à 720 p). Vous pouvez sélectionner uniquement 4:3, 16:9 (large) en mode RGB/HDMI[PC]. En mode HDMI/Composantes (supérieur à 720p), la fonction Signal original est disponible. Vous pouvez sélectionner Original en mode télétexte numérique au Royaume-Uni (MHEG-5).

Mode image - réglages prédéfinis

Il est possible d'utiliser un capteur intelligent uniquement avec les 32/37/42/47/52LG5***. Le rétroéclairage ne sera pas affiché pour les modèles PLASMA.

Sélectionner IMAGE.

Sélectionner Préréglages d'image.

Sélectionnez la valeur d'image souhaitée.

• L'option Préréglages d'image permet de régler le téléviseur de façon à obtenir une image parfaite. Sélectionnez la valeur prédéfinie dans l'option Préréglages d'image selon la catégorie du programme.
• Lorsque le capteur intelligent est actif, l'image la plus adaptée est réglée automatiquement en fonction de l'éclairage ambiant (Seulement 32/37/42/47/52LG5***).
• Vous pouvez également définir les préréglages d'image dans le menu rapide (Q. Menu).
• Capteur intelligent : Règle l'image en fonction de l'éclairage ambiant (Seulement 32/37/42/47/52LG5***)
• Appuyez sur la touche MENU pour revenir à l'affichage normal de la télévision.
• Appuyez sur la touche RETURN (Retour) pour revenir à l'écran du menu précédent.

Réglages automatiques de la tonalité de couleur (chaud/moyen/froid)

Choisissez l’un des réglages de couleur automatiques. Réglez sur Chaud pour augmenter les couleurs chaudes, telles que le rouge, ou sur Froid pour afficher des couleurs moins intenses, comme par exemple le bleu.

Sélectionner IMAGE.

Sélectionner Contrôle avancé.

Sélectionner Temp. de couleur.

Sélectionner Froid, Moyen ou Chaud.

Mode image - option utilisateur

Il est possible d'utiliser un capteur intelligent uniquement avec les 32/37/42/47/52LG5***. Le rétroéclairage ne sera pas affiché pour les modèles PLASMA.

Sélectionner IMAGE.

Sélectionner Préréglages d'image.

Sélectionner Vif, Standard, Cinéma, Sport ou Jeux.

Sélectionner Rétro-éclairage (Télévision LCD uniquement), Contraste, Luminosité, Netteté ou Teinte.

Effectuer les réglages ajustés.

• Appuyez sur la touche MENU pour revenir à l'affichage normal de la télévision.
• Appuyez sur la touche RETURN (Retour) pour revenir à l'écran du menu précédent.

Remarque

Vous ne pouvez pas régler la couleur, la netteté ou la teinte selon votre choix en mode RGB-PC.

Mode image - contrôle expert

En segmentant les catégories, Expert1 et Expert2 offrent davantage de catégories que les utilisateurs peuvent définir comme ils le souhaitent, pour une qualité d'image optimale.

Sélectionner IMAGE.

Sélectionner Préréglages d'image.

Sélectionner Expert1 ou Expert2.

Sélectionner Contrôle expert.

Sélectionner la source souhaitée.

Effectuer les réglages ajustés.

• Appuyez sur la touche MENU pour revenir à l'affichage normal de la télévision.
• Appuyez sur la touche RETURN (Retour) pour revenir à l'écran du menu précédent.

Contraste clair

Optimise le contraste automatiquement selon la luminosité.

Couleur claire

Règle les couleurs automatiquement pour reproduire le plus possible les couleurs naturelles.

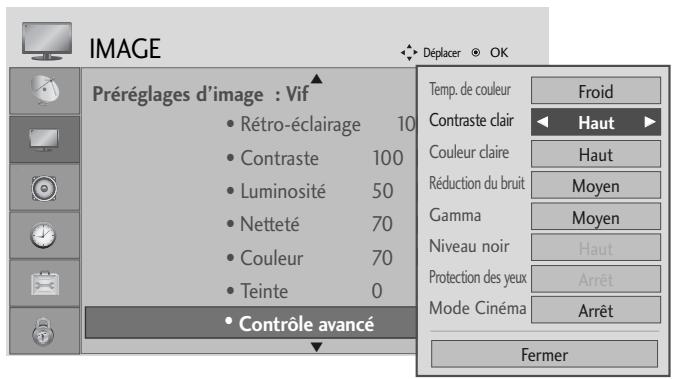

Réduction du bruit

Supprime le bruit en faisant en sorte de ne pas endommager l'image d'origine.

Avec des valeurs gamma élevées, les images sont blanchâtres, tandis qu'avec des valeurs gamma faibles, les images affichent plus de contraste.

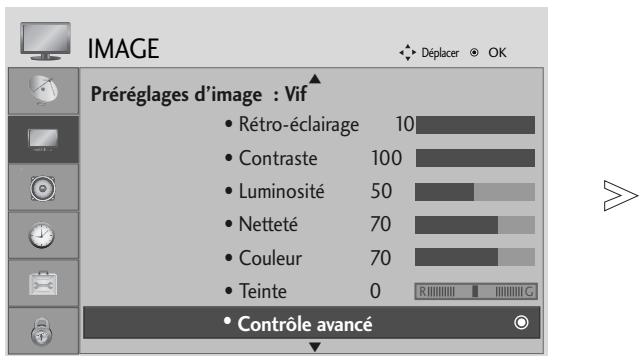

Sélectionner IMAGE.

Sélectionner Contrôle avancé.

Sélectionner Fresh contrast, couleur claire, reduction du bruit ou gamma.

Sélectionner la source souhaitée.

• Appuyez sur la touche MENU pour revenir à l'affichage normal de la télévision.
• Appuyez sur la touche RETURN (Retour) pour revenir à l'écran du menu précédent.

Contrôle AVANCE : mode cinéma

Permet de régler le téléviseur afin d'obtenir la meilleure qualité d'image possible pour regarder des films.

Cette fonction est disponible uniquement avec les modes TV, AV et Composantes 480i/576i/1080i.

Sélectionner IMAGE.

Sélectionner Contrôle avancé.

Sélectionner Mode Cinéma.

Sélectionner Marche ou Arrêt.

• Appuyez sur la touche MENU pour revenir à l'affichage normal de la télévision.
• Appuyez sur la touche RETURN (Retour) pour revenir à l'écran du menu précédent.

Contrôle AVANCE : niveau de NOIR

Lorsque vous regardez un film, cette fonction permet de régler le téléviseur sur la meilleure qualité d'image.

Cette fonction est disponible dans les modes suivants : AV (NTSC-M), HDMI ou Composantes.

Sélectionner IMAGE.

Sélectionner Contrôle avancé.

Sélectionner Niveau noir.

Sélectionner Bas ou Haut.

• Appuyez sur la touche MENU pour revenir à l'affichage normal de la télévision.
• Appuyez sur la touche RETURN (Retour) pour revenir à l'écran du menu précédent.

Protection des YEUX (television LCD uniquement)

Cela vous permet de régler la luminosité lorsque l'écran est trop brillant afin d'éviter l'éblouissement.

Sélectionner IMAGE.

Sélectionner Contrôle avancé.

Sélectionner Protection des yeux.

Sélectionner Marche ou Arrêt.

• Appuyez sur la touche MENU pour revenir à l'affichage normal de la télévision.
• Appuyez sur la touche RETURN (Retour) pour revenir à l'écran du menu précédent.

Réinitialisation de l'image

Les paramètres des modes Image sélectionnés sont rétablis aux paramètres d'usine par défaut.

Sélectionner IMAGE.

Sélectionner Réglage usine.

Initialiser la valeur ajustée.

• Appuyez sur la touche MENU pour revenir à l'affichage normal de la télévision.
• Appuyez sur la touche RETURN (Retour) pour revenir à l'écran du menu précédent.

Méthode ISM (réduction de la rémanence à l'écran)

L'affichage prolongée de l'image figée d'un ordinateur ou d'un jeu vidéo peut provoquer une image fantôme qui risque de rester à l'écran, même si vous changez l'image. Évitez l'affichage d'une image figée à l'écran pendant une période prolongée.

Céruse

Cette option permet de supprimer les rémanences à l'écran.

Remarque : il est possible que cette option ne puisse pas supprimer complètement une rémanence excessive.

Orbiter

Cette option vous permet d'éviter les images fantômes. Cependant, nous vous recommandons d'éviter l'affichage d'images figées. Pour éviter une rémanence à l'écran, l'écran se déplacera toutes les 2 minutes.

Inversion

Cette fonction vous permet d'inverser la couleur de l'écran.

La couleur de l'écran est automatiquement inversée toutes les 30 minutes.

Sélectionner OPTION.

Sélectionner Méthode ISM.

Sélectionner Normal, Orbiter, Inversion ou Céruse.

Enregisterr.

• Si vous ne souhaitez pas régler cette fonction, maintenez la valeur par défaut Normal.
• Appuyez sur la touche MENU pour revenir à l'affichage normal de la télévision.
• Appuyez sur la touche RETURN (Retour) pour revenir à l'écran du menu précédent.

Mode IMAGE économie d'energie

Cette fonction permet de réduire la consommation d'énergie du téléviseur.

Sélectionner OPTION.

Sélectionner Economie d'énergie.

Sélectionner Niveau 0, Niveau 1, Niveau 2, Niveau 3 ou Niveau 4.

• Le niveau 0 est le plus lumineux.

• Appuyez sur la touche MENU pour revenir à l'affichage normal de la télévision.
• Appuyez sur la touche RETURN (Retour) pour revenir à l'écran du menu précédent.

Réglages du son et de la language

Avec les modèles 19/22LS4D*, TV Speaker ne seront pas affichés.

Nivelage automatique du volume (volume AUTO.)

Le mode Volume auto. permet de maintenir un niveau de volume égal, même lorsque vous changez de chaîne.

Sélectionner SON.

Sélectionner Volume auto.

Sélectionner Marche ou Arrêt.

• Appuyez sur la touche MENU pour revenir à l'affichage normal de la télévision.
• Appuyez sur la touche RETURN (Retour) pour revenir à l'écran du menu précédent.

Réglages prédéfinis du son: mode son

Vous pourrez sélectionner les réglages de son de votre choix : SRS TruSurround XT ou (SRS TruSurround HD (Seulement 32/37/42/47/52LG5010)), Clear Voice (Voix nette), Standard, Musique, Cinema, Sports ou Jeux. Vous pourrez également régler la fréquence de l'égaliseur.

Le mode son vous permet de bénéficier d'une meilleure qualité sonore sans aucun réglage particulier car le téléviseur règle automatiquement les effets sonores selon le contenu du programme en cours.

SRS TruSurround XT ou (SRS TruSurround HD (Seulement 32/37/42/47/52LG5010)), Clear Voice (Voix nette), Standard, Musique, Cinéma, Sports et Jeux sont les préréglages définis en usine pour une qualité de son optimale.

Sélectionner SON.

• Si vous sélectionnez Clear Voice (Voix nette), la fonctionnalité SRS TruSurround XT ne fonctionne pas.

Sélectionner Préréglages du son.

Sélectionner SRS TruSurround XT ou (SRS TruSurround HD (Seulement 32/37/42/47/52LG5010) ou Surround Max (Seulement 19/22LS4D )), Clear Voice (Voix nette) (Sauf 19/22LS4D ), Standard, Musique, Cinéma, Sport ou Jeux.

• Appuyez sur la touche MENU pour revenir à l'affichage normal de la télévision.
• Appuyez sur la touche RETURN (Retour) pour revenir à l'écran du menu précédent.

SRS(●)

TruSurround XT

D. ①②③

SRS(●)

et (TruSurround HD)

dont des marques déposées de SRS Labs, Inc. Surround XT et TruSurround HD sont intégrées sous licence SRS Labs, Inc.

Réglages du son : mode utilisateurs

Réglez l'égaliseur de sons.

Sélectionner SON.

Sélectionner Préréglages du son.

Sélectionner SRS TruSurround XT ou (SRS TruSurround HD (Seulement 32/37/42/47/52LG5010) ou Surround Max (Seulement 19/22LS4D )), Clear Voice (Voix nette) (Sauf 19/22LS4D ), Standard, Musique, Cinéma, Sport ou Jeux.

Sélectionner une bande de fréquences.

Définir le niveau de son souhaité.

• Appuyez sur la touche MENU pour revenir à l'affichage normal de la télévision.
• Appuyez sur la touche RETURN (Retour) pour revenir à l'écran du menu précédent.

Balance

Vous pouvez régler l'équilibre du son des haut-parleurs à votre convenance.

Sélectionner SON.

Sélectionner Balance.

Effectuer le réglage souhaité.

• Appuyez sur la touche MENU pour revenir à l'affichage normal de la télévision.
• Appuyez sur la touche RETURN (Retour) pour revenir à l'écran du menu précédent.

Activation et désactivation des haut-parleurs

(Sauf 19/22LS4D*)

Vous pouvez régler le statut des haut-parleurs internes du téléviseur.

Dans les modes AV, COMPOSANT, RGB et HDMI1 avec un câble HDMI-DVI, le haut-parleur du téléviseur peut être opérationnel même s'il n'y a pas signal vidéo.

Si vous souhaitez utiliser une chaîne hi-fi externe, désactivez les haut-parleurs internes du téléviseur.

Sélectionner SON.

Sélectionner Haut-parleurs TV.

Sélectionner Marche ou Arrêt.

• Appuyez sur la touche MENU pour revenir à l'affichage normal de la télévision.
• Appuyez sur la touche RETURN (Retour) pour revenir à l'écran du menu précédent.

Selection de la SORTIE audionumérique

Cette fonction vous permet de sélectionner la sortie audio numérique de votre choix.

Le téléviseur peut reproduire le son Dolby Digital uniquement sur un canal qui transmet ce type de son.

Lorsque le format Dolby Digital est disponible, si vous avez sélectionné Dolby Digital dans le menu Sortie audio num., la sortie SPDIF produit le son Dolby Digital. Si le format Dolby Digital est sélectionné dans le menu alors qu'il n'est pas disponible, la sortie SPDIF produit le son PCM (modulations par impulsions et codage).

Même si les options Dolby Digital et Langue audio ont été réglées sur un canal qui diffuse un son Dolby Digital, seul Dolby Digital est reproduit.

Sélectionner SON.

Sélectionner la Sortie audio num.

Sélectionner Dolby Digital ou PCM.

DOLBY Digital

Fabriqué sous licence de Dolby Laboratories. Dolby et le symbole représentant un double D sont des marques de commerce de Dolby Laboratories.

• Il est possible qu'en mode HDMI, certains lecteurs DVD ne reproduisent pas le son SPDIF. À ce moment-là, réglez la sortie audionumérique du lecteur DVD sur PCM.
• Appuyez sur la touche MENU pour revenir à l'affichage normal de la télévision.
• Appuyez sur la touche RETURN (Retour) pour revenir à l'écran du menu précédent.

Reinitialisation des parametres AUDIO

Les paramètres du mode Son sélectionné sont rétablis aux paramètres d'usine par défaut.

Sélectionner SON.

Sélectionner Réglages usine.

Initialiser la valeur ajustée.

• Appuyez sur la touche MENU pour revenir à l'affichage normal de la télévision.
• Appuyez sur la touche RETURN (Retour) pour revenir à l'écran du menu précédent.

Réception sté reproduction (en mode analogue uniquement)

Lorsqu'une chaîne est sélectionnée, les informations sur le son apparaissent pour la station avec le numéro de chaîne et le nom de la station.

Sélectionner Son.

Sélectionner la sortie audio.

• Pour 19/22LS4D* uniquement

Permet de sélectionner la sortie audio.

Diffusion	Affichage à l'écran (OSD)
Mono	MONO
Stéréo	STEREO
Dual (bilingue)	DUAL I, DUAL II, DUAL I+II

Sélection du son mono

Si la réception du signal stéreo est faible, vous pouvez passer en mode Mono. En réception Mono, la clarté du son est améliorée.

Si un programme peut être reçu en deux langues (bilingue), vous pouvez passer en DUAL I, DUAL II ou DUAL I+II.

DUAL I Retransmet la langue originale sur les haut-parleurs.

DUAL II Retransmet la langue du doublage sur les haut-parleurs.

DUAL I+II Retransmet une langue sur chaque haut-parleur.

Réception NICAM (en mode analogue uniquement)

Votre magnétoscope est équipée d'un décodeur de son numérique, qui vous permet de recevoir un son numérique NICAM (Near Instantaneous Compressed Audio Multiplexing) d'excellente qualité.

La sortie audio peut être sélectionnée selon le type d'émission reçu.

Lorsque vous recevez un son NICAM mono, sélectionnez NICAM MONO ou FM MONO. Lorsque vous recevez un son NICAM stéréo, sélectionnez NICAM STEREO ou FM MONO. Si le signal stéréo est mauvais, passez en mono. Lorsque vous recevez un son NICAM dual (bilingue), sélectionnez NICAM DUAL I, NICAM DUAL II, NICAM DUAL I+II ou FM MONO.

Sélection de la sortie audio des haut-parleurs

En mode AV, composantes, RVB et HDMI, vous pouvez diriger la sortie son vers le haut-parleur droit ou gauche.

Sélectionnez la sortie audio.

L+R : le signal audio de l'entrée audio gauche (L) sort sur le haut-parleur gauche, et le signal audio de l'entrée droite (R) sur le haut-parleur droit. L+L : le signal audio de l'entrée audio gauche (L) sort sur les haut-parleurs droit et gauche. R+R : le signal audio de l'entrée audio droite (R) sort sur les haut-parleurs droit et gauche.

Selection du pays/langue du MENU à l'écran/

Le menu du guide d'installation s'affiche sur l'écran du téléviseur lorsque vous mettez celui-ci sous tension pour la première fois.

Sélectionner la langue souhaitée.

Sélectionner notre pays.

• Si vous souhaitez modifier la langue ou le pays sélectionné

Sélectionner OPTION.

Sélectionner Langue menu ou Pays.

Sélectionner la langue ou le pays souhaité.

Enregister.

• Appuyez sur la touche MENU pour revenir à l'affichage normal de la télévision.
• Appuyez sur la touche RETURN (Retour) pour revenir à l'écran du menu précédent.

Remarque

Si vous ne terminez pas la configuration du Guide d'installation en appuyant sur la touche RETURN ou bien avant que l'OSD (affichage à l'écran) ne s'éteigne, le guide réapparaitra lors du rallumage de l'appareil. Si vous avez sélectionné le mauvais pays, il se peut que le télétexte n'apparaisse pas correctement à l'écran ou que certains problèmes surgissent lors de l'utilisation du télétexte. Il est possible que les fonctions CI ne soient pas disponibles, selon les normes de diffusion du pays. Les touches de contrôle du mode DTV peuvent ne pas fonctionner, suivant les normes de diffusion du pays. Le code pays "UK" ne doit être activé qu'au Royaume-Uni.

Cette fonction vous permet de sélectionner la langue audio de votre choix. Si les données audio ne sont pas émises dans la langue sélectionnée, elles le seront dans la langue par défaut.

Utilisez la fonction Sous-titres lorsqu'une ou plusieurs langues de sous-titres est diffusée.

Si les sous-titres ne sont pas émis dans la langue désirée, ils s'afficheront dans la langue par défaut.

Lorsque les langues que vous avez choisies en premier pour la langue audio et la langue des sous-titres ne sont pas prises en charge, vous pouvez sélectionner une langue dans la seconde catégorie.

Sélectionner OPTION.

Sélectionner Langue audio ou Langue des sous-titres.

Sélectionner la langue souhaitée.

Enregistrer.

Sélectionner OPTION.

Sélectionner la fonction Malentendant(□).

Sélectionner Marche ou Arrêt.

• Appuyez sur la touche RETURN (Retour) pour revenir à l'écran du menu précédent.

< Sélection de la langue audio > Si l'émission est diffusée en deux langues ou plus, vous pouvez sélectionner la langue audio.

< Sélection de la langue des sous-titres >

Lorsque les sous-titres sont émis en deux langues ou plus, vous pouvez sélectionner la langue des sous-titres à l'aide de la touche SUBTITLE de la télécommande. Appuyez sur les touches pour sélectionner la langue des sous-titres.

Information OSD de la langue audio

Affichage	État
N.A	Non disponible
MPEG	Audio MPEG
DCLP	Audio Dolby Digital
	Audio pour malvoyants
ABC	Audio pour malentendants

Information OSD de la langue des sous-titres

Affichage	État
N.A	Non disponible
⓷	Sous-titres Télétexte
⓹ABC	Sous-titres pour malentendants

• Les sous-titres et le son peuvent être affichés sous une forme plus simple, comprise entre 1 et 3 caractères émis par le diffuseur.
• Lorsque vous sélectionnez une source audio supplémentaire (audio pour malentendants ou malvoyants), il se peut que le téléviseur émette une partie du son principal.

Horloge

L'horloge est automatiquement réglée lors de la réception du signal numérique. (Vous pouvez régler l'horloge manuellement si le téléviseur ne reçoit pas de signal DTV.)

Vous devez régler l'horloge avant d'utiliser la fonction de mise en marche/arrêt automatique.

Sélectionner HEURE.

Sélectionner Horloge.

Sélectionner l'année, la date ou l'heure.

Définir l'année, la date ou l'heure.

• Appuyez sur la touche MENU pour revenir à l'affichage normal de la télévision.
• Appuyez sur la touche RETURN (Retour) pour revenir à l'écran du menu précédent.

Activation et désactivation du minuteur

Le minuteur d'arrêt commute automatiquement le téléviseur en mode veille une fois le délai prédéfini écoulé.

Si aucune touche de la télécommande n'est actionnée durant les deux heures qui suivent la mise en service, le téléviseur s'arrête automatiquement.

Cette fonction de "démarrage et arrêt automatiques" s'active chaque jour à l'horaire prédéfini.

L'heure d'arrêt supplante l'heure de mise en marche si elles sont définies à la même heure.

Le téléviseur doit être en mode veille pour pouvoir se mettre automatiquement en marche.

Sélectionner HEURE.

Sélectionner Heure arrêt ou Heure marche.

Sélectionner Répéter.

Sélectionner Arrêt, Une fois, 1 fois/semaine, Lundi ~ Ven., Lundi ~ Sam., Sam. ~ Dim. ou Dim.

Définir l'heure.

Définir les minutes.

• Pour annuler la mise en marche/arrêt automatique, sélectionner Arrêt.
• Pour la fonction Heure marche uniquement.

Sélectionner Mode.

Sélectionner TV, DTV ou Radio.

Définir le programme.

Ajuster le niveau du volume lors de la mise en marche.

• Appuyez sur la touche MENU pour revenir à l'affichage normal de la télévision.
• Appuyez sur la touche RETURN (Retour) pour revenir à l'écran du menu précédent.

Réglage de la mise en VEILLE automatique

Si cette fonction est activée et qu'il n'y a aucune signal d'entrée, le téléviseur s'éteint automatiquement après 10 minutes.

Sélectionner HEURE.

Sélectionner Arrêt auto.

Régler sur Arrêt ou Marche.

• Appuyez sur la touche MENU pour revenir à l'affichage normal de la télévision.
• Appuyez sur la touche RETURN (Retour) pour revenir à l'écran du menu précédent.

Configuration du FUSEAU horaire

Lorsque vous sélectionnez le fuseau horaire d'une ville, l'heure du téléviseur est réglée selon les informations horaires basées sur le fuseau horaire et l'heure du méridien de Greenwich (GMT). Ces informations sont reçues avec le signal de diffusion et l'heure est automatiquement réglée par un signal numérique.

Sélectionner HEURE.

Sélectionner Fuseau hora.

Sélectionner le fuseau horaire de la zone de visionnage.

Confirmer les informations.

Réglage de la minuterie de VEILLE

Vous n'avez plus à vous soucier d'éteindre le téléviseur avant d'aller vous coucher.

Cette fonction vous permet de mettre automatiquement le téléviseur en mode veille après un certain délai.

Sélectionner Minuterie d'arrêt.

Sélectionner Arrêt, 10, 20, 30, 60, 90, 120, 180 ou 240 Min.

• Pour 19/22LS4D* uniquement

Sélectionnez le nombre de minutes.

• Si vous éteignez le téléviseur, la fonction d'arrêt prédéfinie est annulée.
• Vous pouvez également régler la fonction Minuterie d’arrêt dans le menu HEURE.

Définition du MOT de PASSE et système de verrouillage

Entrez le mot de passe ; appuyez sur '0', '0', '0', '0' sur la télécommande.

Sélectionner VERROU.

• Si vous oubliez votre mot de passe, appuyez sur '7', '7', '7', '7' sur la télécommande.

Sélectionner Système de verrou.

Sélectionner Marche.

Définir le mot de passe.

Saisir un mot de passe à 4 chiffres. Surtout ne pas oublier ce numéro ! Saisir à nouveau le mot de passe pour confirmer.

• Appuyez sur la touche MENU pour revenir à l'affichage normal de la télévision.
• Appuyez sur la touche RETURN (Retour) pour revenir à l'écran du menu précédent.

Blocage d'une châine

Permet de bloquer toutes les chaînes que vous ne souhaitez pas regarder ou que vous ne pouvez pas que vos enfants regardent.

Cette fonction est disponible lorsque l'option Système de verrou est réglée sur "Marche".

Sélectionner VERROU.

Sélectionner Blocage de Chaîne.

Entrer dans le menu.

Sélectionner une chaîne à bloquer.

Contrôle parental (en mode numérique uniquement)

Cette fonction repose sur les informations émises par la station de diffusion.

Par conséquent, si le signal diffuse des informations incorporees, cette fonction n'est pas opérante.

Un mot de passe est requis pour accéder à ce menu.

Ce téléviseur est programmé pour mémoriser les dernières options qui ont été configurées, même si celui-ci est éteint.

Cette fonction permet d’éviter que les enfants regardent certains programmes télévisés réservés aux adultes, en fonction de la classification attribuée.

Sélectionner VERROU.

Sélectionner Limitation d'âge.

Effectuer les réglages ajustés.

Enregisterr.

• Appuyez sur la touche MENU pour revenir à l'affichage normal de la télévision.
• Appuyez sur la touche RETURN (Retour) pour revenir à l'écran du menu précédent.

Blocage des touches

Le téléviseur peut être réglé de manière à ce que la télécommande soit indispensable pour contrôler ses différentes fonctions.

Cette fonction permet d'interdire éventuellement l'utilisation du téléviseur.

Sélectionner OPTION.

Sélectionner Blocage touches.

Sélectionner Marche ou Arrêt.

Enregisterr.

• Lorsque vous reglez l'option Blocage touches sur Marche et que le téléviseur est hors tension, appuyez sur les touches / I, INPUT, P (ou PR ▲▼) du téléviseur ou sur les touches POWER, INPUT, D/A TV, P (ou (PR + - ou P + -)) ou les touches NUMÉRIQUES de la télécommande.
• Lorsque vous régalez l'option Blocage touches sur Marche, le message "Blocage touches active" s'affiche à l'écran si vous appuyez sur une touche en façade du téléviseur pendant le visionnage.

Cette fonction n'est pas disponible dans tous les pays.

Le télétexte est un service gratuit diffusé par la plupart des chaînes de télévision. Il propose des informations de dernière minute concernant les actualités, la météo, les programmes TV, les valeurs de la bourse, ainsi que de nombreux autres sujets.

Le décodeur télétexte de ce téléviseur est compatible avec les systèmes SIMPLE, TOP et FASTEXT. Un télétexte SIMPLE (standard) contient un certain nombre de pages, que l'on peut sélectionner en tapant directement le numéro correspondant. TOP (Table Of Page) et FASTEXT offrent des méthodes de sélection de page plus modernes, vous permettant d'afficher une page sans connaître son numéro.

Pour activer/désactiver le téletexte

Pour activer le télétexte, appuyez sur la touche TEXT. La première page ou la dernière page sélectionnée s'affiche. Le décodeur de télétexte sélectionne le mode télétexte retransmis par la station. Deux nombres de page, le nom de la chaîne, la date et l'heure sont maintenant affichés sur la première ligne de l'écran. Le premier nombre de page indique votre sélection, tandis que le second indique le numéro de la page actuellement affichée. Pour désactiver le télétexte, appuyez sur la touche TEXT. Le téléviseur réaffiche le mode précédent.

TEXTE SIMPLE

Sélection des pages

1 Tapez les trois chiffres correspondant au numéro de la page avec les touches NUMÉROTÉES. Si vous tapez un mauvais chiffre, complétez le numéro erroné et recommencez, afin de sélectionner le numéro correct. 2 Pour sélectionner la page précédente ou la page suivante, vous pouvez utiliser la touche P (ou (PR + - ouP + - )

Le guide de l'utilisateur situé en bas de l'écran affiche quatre zones de couleur rouge, verte, jaune et bleue. La zone jaune désigne le groupe suivant, la zone bleue le bloc suivant.

Sélection des groupes/blocs/pages

La touche BLEUE permet de passer d'un bloc au suivant. La touche JAUNE permet de passer au groupe suivant (avec fin de page automatique au bloc suivant). La touche VERTE permet d'afficher la page suivante (avec fin de page automatique au groupe suivant). Vous pouvez également utiliser la touche P (ou PR + ou P +). La touche ROUGE permet de revenir en arrière. Vous pouvez également utiliser la touche P (ou (PR - ou P -)).

Sélection directe des pages

En mode TOP, comme en mode SIMPLE, vous pouvez sélectionner une page télétexte en tapant les trois chiffres correspondant à son numéro avec les touches NUMÉROTÉES.

Les pages télétexte sont codées en fonction des cases colorées figurant en bas de l'écran. Pour sélectionner une page, il suffit d'appuyer sur la touche de couleur correspondante.

Sélection des pages

① Appuyer sur la touche T. OPT puis ∧ ∨ sur pour sélectionner le menu [i]. La page d'index s'affiche. (Avec les modèles 19/22LS4D*, appuyez sur la touche [i] pour sélectionner le menu index.) 2 Vous sélectionner les pages codées en fonction des cases colorées en appuyant sur la touche de couleur correspondante. En mode FASTEXT, comme en mode SIMPLE, vous pouvez sélectionner une page télétexte en tapant les trois chiffres correspondant à son numéro avec les touches NUMÉROTÉES. 4 Pour sélectionner la page précédente ou la page suivante, utilisez la touche P (ou (PR + - ouP + - )

Fonctions téletexte speciales

Appuyer sur la touche T. OPT puis sur pour sélectionner le menu Text Option (Option de texte).

Informations cachées

Sélectionner ce menu pour afficher les informations cachées, comme les solutions aux devinettes et aux puzzles.

Mise à jour

Cette fonction permet d'afficher l'image TV, pendant la recherche d'une page télétexte. Le symbole apparait alors dans le coin supérieur gauche de l'écran. Lorsque la page mise à jour est disponible, le symbole est remplacé par le numéro de la page. Sélectionner ce menu à nouveau pour afficher la page télétexte actualisée.

Lorsque vous regardez une chaîne, sélectionnez ce menu pour afficher l'heure en haut à droite de l'écran.

Le numéro de sous-page est affiché en bas de l'écran. Pour garder ou changer la sous-page, appuyer sur les touches Rouge ou Verte, < > ou sur les touches NUMÉROTÉES.

Interrompt le défillement automatique des pages pour les pages télétexte comportant plusieurs sous-pages. Le nombre de sous-pages et le numéro de celle qui est actuellement affichée apparaissent normalement en dessous de l'heure. Lorsque ce menu est sélectionné, le symbole Stop est affiché en haut à gauche de l'écran et le changement de page automatique est inactif.

Teletexte numérique

Cette fonction n'est disponible qu'au Royaume-Uni.

Ce téléviseur vous donne accès à un télétexte numérique qui a été considérablement amélioré, notamment au niveau du texte, des graphiques, etc.

Vous pouvez accéder à ce télétexte numérique au moyen de services de télétextes numériques spéciaux qui diffusent ce genre de service.

Vous devez sélectionner Arrêt dans le menu des langues de sous-titres pour afficher le télétexte. Pour ce faire, appuyez sur la touche SUBTITLE.

Télétexte dans le service numérique

1 Appuyez sur le clavier numérique ou sur la touche P ∧ (ou (PR + - ou P + -)) pour sélectionner un service numérique qui diffuse le télétexte numérique. Pour connaître les différents services de télétexte numérique, reportez-vous à la liste des services EPG. 2 Suivez les indications du télétexte numérique, puis passez à l'étape suivante en appuyant sur la touche TEXT, OK, ∧ ∨ < >, ROUGE, VERTE, JAUNE, BLEUE ou sur les touches NUMÉRIQUES. Pour changer de service de télétexte numérique, il vous suffit de sélectionner un autre service à l'aide des touches numériques ou de la touche P ∧ (ou (PR + - ou P + -)).

Télétexte du service numérique

1 Appuyez sur le clavier numérique ou sur la touche P (ou (PR + - ouP + - ) ) pour sélectionner un service qui diffuse le télétexte numérique. 2 Appuyez sur la touche TEXT ou sur les touches de couleur pour activer le télétexte. 3 Suivez les indications du télétexte numérique, puis passez à l'étape suivante en appuyant sur la touche OK, < >, ROUGE, VERTE, JAUNE, BLEUE ou sur les touches NUMÉRIQUES. 4 Appuyez sur la touche TEXT ou sur les touches de couleur pour désactiver le télétexte numérique et revenir à l'écran du téléviseur.

Il est possible que certains services ne vous permettent pas d'accéder aux services de texte lorsque vous appuyez sur la touche ROUGE.

Réinitialisation (retour aux réglages d'usine)

Cette fonction est disponible dans le mode en cours pour initialiser la valeur ajustée.

Lorsque l'option Système de verrou est réglée sur "Marche", le message de saisie du mot de passe s'affiche.

Sélectionner OPTION.

Sélectionner Réglages usine.

• Si l'option Système de verrou est réglée sur "Marche" mais que vous avez oublié votre mot de passe, tapez '7', '7', '7', '7' sur la télécommande.

Dépannage

Le téléviseur ne fonctionne pas normalement.
La télécommande ne fonctionne pas	■ Vérifiez qu'aucun obstacle n'empêche la transmission du signal de la télécommande vers le téléviseur. Veillez à pointer la télécommande directement vers le téléviseur. ■ Vérifiez que la polarité des piles est correcte (+ sur +, - sur -). ■ Vérifiez que le mode de fonctionnement à distance est correct : TV, VCR etc. ■ Remplacez les piles.
L'appareil s'éteint soudainement	■ Le minuteur d'accêt est peut-être activé. ■ Vérifiez les réglages de contrôle de l'alimentation. L'alimentation a peut-être été interrompue. ■ La Veille automatique est activée sur cette station ?

Mauvais fonctionnement de la fonction video.
Absence d'image et de son	■ Vérifiez que l'appareil est allumé. ■ Essayez de passer sur une autre chaîne. Il s'agit peut-être d'un problème d'émission. ■ Le cable d'alimentation est bien introduit dans la prise? ■ Vérifiez la direction et/ou l'emplacement de l'antenne. ■ Vérifiez la prise murale en y branchant un autre téléviseur.
L'image apparait lentement après avoir allumé l'appareil	■ Il est normal que l'image apparaisse lentement lorsque l'appareil s'allume. Si aucune image n' apparait au-delà de cinq minutes, contactez votre service après-vente.
L'image et les couleurs sont mau-vaises	■ Réglez la couleur à l'aide des options du menu. ■ Assurez-vous que le téléviseur et le magnétoscope sont suffisamment éloignés l'un de l'autre. ■ Essayez de passer sur une autre chaîne. Il s'agit peut-être d'un problème d'émission. ■ Assurez-vous que les cables du magnétoscope sont correctement installés. ■ Activez n'importe celle fonction pour restaurer la luminosité de l'image.
Barres verticales/hori-zontales ou tremble-ment de l'image	■ Recherche une possible interférence avec un appareil ou un outil électrique.
Mauvaise réception de certaines chaînes	■ Il se peut que la station d'émission aït des problèmes ; essayez une autre station. ■ Le signal émis par la station d'émission est faible ; réorientez l'antenne pour recevoir un signal plus fort. ■ Recherche les sources de possibles interférences.
L'image apparait avec des raies ou des lignes	■ Vérifiez l'antenne (changez la direction de l'antenne).
Aucune image n' apparait suite au raccordement HDMI	■ Vérifiez que le cable HDMI prend en charge la version 1,3. Si les câbles HDMI ne prennant pas en charge la technologie HDMI version 1,3, cela peut prokoquer des scintillements ou l'absence d'image. Dans ce cas, utilisez des câbles plus récents prénant en charge la version 1,3 de la technologie HDMI.
La fonction audio n'est pas opérationnelle.
Image normale mais absence de son	■ Appuyez sur la touche VOLUME. ■ Le son est-il activé ? Appuyez sur la touche MUTE. ■ Essayez de passer sur une autre châne. Il s'agit peut-être d'un problème d'émission. ■ Assurez-vous que les câbles audio sont correctement installés.
Absence de son sur un des haut-parleurs	■ Réglez la Balance à l'aide des options du menu.
Bruit inhabituel provenant de l'appareil	■ Le téléviseur émet un bruit inhabituel lorsque vous l'allumez et l'éteignez. Ce bruit est dû au changement de température ou du taux d'humidité et n'est en dernier cas le signe d'un dysfonctionnement de l'appareil.
Aucun son suite au raccordement HDMI ou USB	■ Vérifiez que le cable HDMI prend en charge la version 1,3. ■ Vérifiez que le cable USB prend en charge la version 2,0. * Cette fonctionnalité n'est pas disponible pour tous les modèles.

Il existe un problème en mode PC. (S'applique seulement au mode PC)
Le signal est hors de portée (format non valide)	■ Ajustez la résolution, la fréquence horizontale ou la fréquence verticalie. ■ Vérifiez la source d'entrée.
Barres verticales ou raiés à l'arrière-plan, bruit horizontal, position incor-recte	■ Activez la configuration automatique ou ajustez l'horloge, la phase, ou la position H/V.
La couleur de l'écran n'est pas stable ou devient monochrome	■ Vérifiez le cable du signal. ■ Réinstalléz la carte vidéo du PC.

Entretien

Vous pouvez éviter les dysfonctionnements prématurés. Un nettoyage régulier permet d'accroître la durée de vie utile de votre téléviseur. Assurez-vous de mettre votre téléviseur hors tension et de débrancher le cordon d'alimentation avant de procéder au nettoyage.

Nettoyage de l'écran

Pour dépoussierer correctement votre écran, procédez comme suit. Humidifiez un chiffon doux avec un mélange d'eau tiède et d'adoucissant (ou liquide vaisselle). Essorez le chiffon jusqu'à ce qu'il soit presque sec, puis frottez l'écran délicatement. Assurez-vous de retirer l'excès d'eau sur l'écran et laissez sécher à l'air libre avant de remettre votre téléviseur sous tension.

Nettoyage du châssis

Pour enlever la poussière ou les saletés, essuyez le boîtier avec un chiffon doux sec et non pelucheux. N'utilisez pas de chiffon humide.

Inutilisation prolongée

Attention

En cas d'inutilisation prolongée de votre téléviseur (par exemple, si vous partez en vacances), nous conseillons de débrancher le cordon d'alimentation afin de ne pas endommager votre téléviseur en cas d'orage ou de surcharges électriques.

SPECIFICATIONS DE L'APPAREIL

MODELES		42PG10**	50PG10**	42PG30**
		42PG1000-ZA	50PG1000-ZA	42PG3000-ZA
Dimensions(Largeur x Hauteur x Profondeur)	avec le socle	1040,0 x 729,0 x 308,0 mm41,0 x 28,7 x 12,2 pouces	1224,7 x 849,0 x 364,0 mm48,3 x 33,5 x 14,4 pouces	1039,5 x 726,0 x 307,6 mm41,0 x 28,6 x 12,1 pouces
	sans le socle	1040,0 x 677,0 x 84,0 mm41,0 x 26,7 x 3,3 pouces	1224,7 x 790,0 x 83,6 mm48,3 x 31,1 x 3,3 pouces	1039,5 x 673,7 x 84,0 mm41,0 x 26,6 x 3,3 pouces
Poids	avec le soclesans le socle	26,6 kg / 58,7 lbs24,6 kg / 54,3 lbs	41,5 kg / 91,5 lbs38,1 kg / 84,0 lbs	28,0 kg / 61,8 lbs25,0 kg / 55,1 lbs
Conditions d'alimentationConsommation électrique		CA 100-240 V~ 50/60 Hz 3,1A310W	CA 100-240 V~ 50/60 Hz 4,2A420W	CA 100-240 V~ 50/60 Hz 3,1A310W
MODELES		50PG30**	42PG20**	50PG20**
		50PG3000-ZA	42PG2000-ZA	50PG2000-ZA
Dimensions(Largeur x Hauteur x Profondeur)	avec le socle	1232,0 x 850,0 x 363,6 mm48,5 x 33,5 x 14,4 pouces	1040 x 731,3 x 308 mm40,9x 28,7 x 12,1 pouces	1224,7 x 849 x 364 mm48,2 x 33,4x 14,3 pouces
	sans le socle	1232,0 x 793,0 x 84,0 mm48,5 x 31,2 x 3,3 pouces	1040 x 677 x 86 mm40,9 x 26,6 x 3,4 pouces	1224,7 x 790 x 86 mm48,2x 31,1 x 3,4 pouces
Poids	avec le soclesans le socle	42,3 kg / 93,3 lbs38,3 kg / 84,5 lbs	27,3 kg / 60,1 lbs24,4 kg / 53,8 lbs	41,8 kg / 92,2 lbs37,8kg / 83,3lbs
Conditions d'alimentationConsommation électrique		CA 100-240 V~ 50/60 Hz 4,2A420W	CA 100-240 V~ 50/60 Hz 3,1A310W	CA 100-240 V~ 50/60 Hz 4,2A420W
MODELES		60PG30**	19LS4D*	22LS4D*
		60PG3000-ZA	19LS4D-ZD	22LS4D-ZD
Dimensions(Largeur x Hauteur x Profondeur)	avec le socle	1468 x 1009,1 x 413,9 mm57,8 x 39,7 x 16,3 pouces	456,8x 396,6x 172,0 mm18,0 x 15,6 x 6,8 pouces	525,4 x 441,7x 1874 mm20,7 x 174 x 7,3 pouces
	sans le socle	1468 x 949,5 x 88,5 mm57,8 x 374 x 3,5 pouces	456,8 x 368,5 x 70,5 mm18,0 x 14,5 x 2,8 pouces	525,4 x 413x 68,6 mm20,7 x 16,3 x 2,7 pouces
Poids	avec le soclesans le socle	80,6 kg / 177,7 lbs72,6 kg / 160,1 lbs	5,1 kg / 11,3 lbs4,6 kg / 10,2 lbs	6,1 kg / 13,5 lbs5,7 kg / 12,6 lbs
Conditions d'alimentationConsommation électrique		CA 100-240 V~ 50/60 Hz 5,6A560W	CA 100-240 V~ 50/60 Hz 0,8A50W	CA 100-240 V~ 50/60 Hz 1,0A60W
Système TVCouverture de chaînesImpédance de l'antenne extérieure		PAL/SECAM B/G/D/K, PAL I/II, SECAM L/L'VHF: E2 ~ E12, UHF: E21 ~ E69, CATV: S1 ~ S20, HYPER: S21 ~ S4775 Ω
Conditiond'environnement	Température de fonctionnementHumidité de fonctionnement	0 ~ 40°C / 32 ~ 104°FMoins de 80%
	Température de stockageHumidité de stockage	-20 ~ 60°C / -4 ~ 140°FMoins de 85%

Afin d'améliorer la qualité de ce produit, les spécifications ci-dessus sont sujettes à des modifications sans préavis.

MODELES		19LG30**	22LG30**	26LG30**
		19LG3000-ZA	22LG3000-ZA	26LG3000-ZA
		19LG3050-ZA	22LG3050-ZA	26LG3050-ZA
		19LG3060-ZB	22LG3060-ZB
Dimensions(Largeur x Hauteur x Profondeur)	avec le socle	458,8 x 391,0 x 189,2 mm	522,2 x 431,5 x 189,0 mm	663,3 x 508,2 x 227,3 mm
		18,1 x 15,4 x 7,5 pouces	20,6 x 17,0 x 7,5 pouces	26,1 x 20,1 x 9,0 pouces
	sans le socle	458,8 x 344,5 x 69,0 mm	522,2 x 384,2 x 69,0 mm	663,3 x 449,8 x 80,0 mm
		18,1 x 13,6 x 2,7 pouces	20,6 x 15,2 x 2,7 pouces	26,1 x 17,8 x 3,2 pouces
Poids	avec le socle	5,02 kg / 11,1 lbs	5,6 kg / 12,4 lbs	10,1 kg / 22,3 lbs
	sans le socle	4,76 kg / 10,5 lbs	5,34 kg / 11,8 lbs	8,6 kg / 19,0 lbs
Conditions d'alimentationConsommation électricité		CA 100-240 V~ 50/60 Hz 0,8A50W	CA 100-240 V~ 50/60 Hz 0,9A55W	CA 100-240 V~ 50/60 Hz 1,2A120W
MODELES		32LG30**	37LG30**	42LG30**
		32LG3000-ZA	37LG3000-ZA	42LG3000-ZA
Dimensions(Largeur x Hauteur x Profondeur)	avec le socle	801,8 x 604,2 x 227,3 mm	919,6 x 682,3 x 293,8 mm	1032,8 x 742,3 x 293,8 mm
		31,6 x 23,8 x 9,0 pouces	36,2 x 26,9 x 11,6 pouces	40,7 x 29,3 x 11,6 pouces
	sans le socle	801,8 x 544,1 x 79,0 mm	919,6 x 610,3 x 89,0 mm	1032,8 x 670,1 x 92,0 mm
		31,6 x 21,5 x 3,2 pouces	36,2 x 24,0 x 3,5 pouces	40,7 x 26,4 x 3,7 pouces
Poids	avec le socle	13,4 kg / 29,6 lbs	18,8 kg / 41,5 lbs	23,6 kg / 52,1 lbs
	sans le socle	11,9 kg / 26,3 lbs	16,2 kg / 35,7 lbs	21,0 kg / 46,3 lbs
Conditions d'alimentationConsommation électricité		CA 100-240 V~ 50/60 Hz 1,5A150W	CA 100-240 V~ 50/60 Hz 1,8A180W	CA 100-240 V~ 50/60 Hz 2,3A230W
MODELES		32LG20**	37LG20**	42LG20**
		32LG2000-ZA	37LG2000-ZA	42LG2000-ZA
Dimensions(Largeur x Hauteur x Profondeur)	avec le socle	801,8 x 604,2 x 227,3 mm	919,6 x 682,3 x 293,8 mm	1032,8 x 742,3 x 293,8 mm
		31,6 x23,8 x9,0 pouces	36,2 x 26,9 x 11,6 pouces	40,7 x 29,3 x 11,6 pouces
	sans le socle	801,8 x 544,1 x 79,0 mm	919,6 x 610,3 x 89,0 mm	1032,8 x670,1 x92,0 mm
		31,6 x 21,5 x 3,2 pouces	36,2 x 24,0 x 3,5 pouces	40,7 x 26,4 x 3,7 pouces
Poids	avec le socle	13,4 kg / 29,6 lbs	18,8 kg / 41,5 lbs.	23,6 kg / 52,1 lbs
	sans le socle	11,9 kg / 26,3 lbs	16,2 kg / 35,7 lbs	21,0 kg / 46,3 lbs
Conditions d'alimentationConsommation électricité		CA 100-240 V~ 50/60 Hz 1,5A	CA 100-240 V~ 50/60 Hz 1,8A	CA 100-240 V~ 50/60 Hz 2,3A
		150W	180W	230W
Système TVCouverture de chaînesImpédance de l'antenne extérieure		PAL/SECAM B/G/D/K, PAL I/II, SECAM L/L'VHF: E2 ~ E12, UHF: E21 ~ E69, CATV: S1 ~ S20, HYPER: S21 ~ S4775 Ω
Conditiond'environnement	Température de fonctionnementHumidité de fonctionnement	0 ~ 40°C / 32 ~ 104°FMoins de 80%
	Température de stockageHumidité de stockage	-20 ~ 60°C / -4 ~ 140°FMoins de 85%

Afin d'améliorer la qualité de ce produit, les specifications ci-dessus sont sujettes à des modifications sans préavis.

MODELES		32LG5***	37LG50**	42LG50**
		32LG5000-ZA	37LG5000-ZA	42LG5000-ZA
		32LG5010-ZD	37LG5010-ZD	42LG5010-ZD
		32LG5020-ZB	37LG5020-ZB	42LG5020-ZB
		32LG5030-ZE	37LG5030-ZE	42LG5030-ZE
Dimensions (Largeur x Hauteur x Profondeur)	avec le socle	813,8 x 598,8 x 231,9 mm	936,4 x 685,4 x 293,4 mm	1032,0 x 894,8 x 293,8 mm
		32,1 x 23,6 x 9,2 pouces	36,9 x 27,0 x 11,6 pouces	40,7 x 35,3 x 11,6 pouces
	sans le socle	813,8 x 540,4 x 95,5 mm	936,4 x 612,8 x 88,0 mm	1032,0 x 662,3 x 89,0 mm
		32,1 x 21,3 x 3,8 pouces	36,9 x 24,2 x 3,5 pouces	40,7 x 26,1 x 3,5 pouces
Poids	avec le socle	14,1 kg / 31,1 lbs	18,3 kg / 40,4 lbs	26,2 kg / 578 lbs
	sans le socle	12,6 kg / 27,8 lbs	15,6 kg / 34,4 lbs	23,5 kg / 51,8 lbs
Conditions d'alimentation Consommation électrique		AC100-240V~ 50/60Hz 1,5A	AC100-240V~ 50/60Hz 1,8A	AC100-240V~ 50/60Hz 2,3A
		1,8A (32LG5600)	180W	230W
		150W
		180W (32LG5600)
MODELES		32LG5***	47LG50**	52LG50**
		32LG5700-ZF	47LG5000-ZA	52LG5000-ZA
			47LG5010-ZD	52LG5010-ZD
			47LG5020-ZB	52LG5020-ZB
			47LG5030-ZE	52LG5030-ZE
Dimensions (Largeur x Hauteur x Profondeur)	avec le socle	813,8 x 599,3 x 294,0 mm	1156,2 x 813,1 x 342,9 mm	1291,7 x 892,17 x 342,9 mm
		32,1 x 23,6 x 11,6 pouces	45,6 x 32,0 x 13,5 pouces	50,9 x 35,2 x 13,5 pouces
	sans le socle	813,8 x 540,4 x 95,5 mm	1156,2 x 739,2 x 103,0 mm	1291,7 x 817,0 x 115,3 mm
		32,1 x 21,3 x 3,8 pouces	45,6 x 29,1 x 4,1 pouces	50,9 x 32,2 x 4,6 pouces
Poids	avec le socle	14,1 kg / 31,1 lbs	29,2 kg / 64,4 lbs	39,5 kg / 87,1 lbs
	sans le socle	12,6 kg / 27,8 lbs	24,6 kg / 54,3 lbs	34,9 kg / 77,0 lbs
Conditions d'alimentation Consommation électrique		AC100-240V~ 50/60Hz 1,8A	AC100-240V~ 50/60Hz 3,0A	AC100-240V~ 50/60Hz 3,3A
		180W	300W	330W
Système TV Couverture de chaînes Impédance de l'antenne extérieure		PAL/SECAM B/G/D/K, PAL I/II, SECAM L/L'VHF: E2 ~ E12, UHF: E21 ~ E69, CATV: S1 ~ S20, HYPER: S21 ~ S4775 Ω
Condition d'environnement	Température de fonctionnement Humidité de fonctionnement	0 ~ 40°C / 32 ~ 104°F Moins de 80%
	Température de stockage Humidité de stockage	-20 ~ 60°C / -4 ~ 140°F Moins de 85%

Afin d'améliorer la qualité de ce produit, les spécifications ci-dessus sont sujettes à des modifications sans préavis.

Programmation de la télécommande

La télécommande fonctionne avec d'autres marques de téléviseurs ; c'est une télécommande universelle. Elle peut être programmée pour commander la plupart des autres appareils qui fonctionnent avec une télécommande.

Néanmoins, il se peut que la télécommande ne fonctionne pas sur tous les modèles d'autres marques.

Programmation d'un code dans la télécommande

Testez votre cellule. Pour vérifier si votre télécommande peut contrôler d'autres appareils sans programmation, mettez sous tension un appareil tel qu'un boîtier décodeur et appuyez sur la touche de mode correspondante (par exemple, Décodeur) de la télécommande, tout en la pointant vers l'appareil. Testez les touches POWER et P ∧ pour vérifier que l'appareil répond correctement. Si ce n'est pas le cas, vous devez programmer la télécommande pour qu'elle puisse commander l'appareil. 2 Mettez l'appareil sous tension, puis appuyez sur la touche de mode correspondante (par exemple, Décodeur) de la télécommande. La touche de la télécommande qui correspond à l'appareil sélectionné s'allume. 3 Appuyez simultanément sur les touches MENU et MUTE ; la télécommande est prête pour recevoir un code de programmation. 4 Introduisez un numéro de code à l'aide des touches numériques de la télécommande. Vous trouvez les nombres de codes de programmation qui correspondent à votre appareil dans les pages suivantes. Si le code est correct, l'appareil s'est int. 5 Appuyez sur la touche MENU pour mémoriser le code. 6 Essayez de faire fonctionner votre télécommande pour voir si l'appareil répond correctement. Si ce n'est pas le cas, renouvelez l'étape 2.

Décodeur haute définition

Marque	Codes				Marque	Codes				Marque	Codes
ALPHASTAR DSR	123				HOUSTON TRACKER	033	037	039	051	PROSAT	072
AMPLICA	050					057	104			RCA	066	106
BIRDVIEW	051	126	129		HUGHEs	068				REALISTIC	043	074
CHANNEL MASTER	013	014	015	018	JANIEL	060	147			SAMSUNG	123
	036	055			JERROLD	061				SATELLITE SERVICE CO	028	035	047	057
CHAPARRAL	008	009	012	077	KATHREIN	108					085
CITOH	054				LEGEND	057				SCIENTIFIC ATLANTA	032	138
CURTIS MATHES	050	145			LG	001				SONY	103
DRAKE	005	006	007	010	LUTRON	132				STARCAST	041
	011	052	112	116	LUXOR	062	144			SUPER GUIDE	020	124	125
	141				MACOM	010	059	063	064	TEECOM	023	026	075	087
DX ANTENNA	024	046	056	076		065					088	090	107	130
ECHOSTAR	038	040	057	058	MEMOREX	057					137
	093	094	095	096	NEXTWAVE	028	124	125		TOSHIBA	002	127
	097	098	099	100	NORSAT	069	070			UNIDEN	016	025	042	043
	122				PACE SKY SATELLITE	143					044	045	048	049
ELECTRO HOME	089				PANASONIC	060	142				078	079	080	086
EUROPLUS	114				PANSAT	121					10	135	136
FUJITSU	017	021	022	027	PERSONAL CABLE	117				VIEWSTAR	115
	133	134			PHILIPS	071				WINEGARD	128	146
GENERAL INSTRUMENT	003	004	016	029	PICO	105				ZENITH	081	082	083	084
	031	059	101		PRESIDENT	019	102				091	120
HITACHI	139	140			PRIMESTAR	030	110	111

1. Raccordement

Raccordez votre télécommande filaire sur la prise du téléviseur prévue à cet effet.

Forme onde émise

Impulsion unique, fréquence de 37,917 KHz modulée à 455 KHz.

Fréquence de l'onde porteuse

FPorteuse = 1 / Tc = FOscillateur/12

Ratio = T1 / Tc = 1 / 3

Configuration de la trame

Première trame

Trame repétée

Intervalle de trame : tf

Le signal est transmis tant qu'une touche est maintenue enfoncée.

Code (Héxa)	Fonction	Remarque
08	POWER	Touche de la télécommande (marche/arrêt)
0B	INPUT	Touche de la télécommande
f0	TV/RADIO	Touche de la télécommande
45	Q.MENU	Touche de la télécommande
43	MENU	Touche de la télécommande
AB	GUIDE	Touche de la télécommande
07	Haut (< ou ◆)	Touche de la télécommande
06	Bas (> ou ◆)	Touche de la télécommande
40	Gaughe (^ou ▲)	Touche de la télécommande
41	Droite (√ou ▼)	Touche de la télécommande
44	OK(◎)	Touche de la télécommande
28	RETURN	Touche de la télécommande
AA	INFO ①	Touche de la télécommande
30	AV MODE	Touche de la télécommande
02	VOL + (ou △+)	Touche de la télécommande
03	VOL - (ou △-)	Touche de la télécommande
00	P ∧ (ou (PR + ou P +))	Touche de la télécommande
01	P ∨ (ou (PR - ou P -))	Touche de la télécommande
1E	FAV	Touche de la télécommande
09	MUTE	Touche de la télécommande
10 ~19	Touches numériétées 0~9	Touche de la télécommande
53	LIST	Touche de la télécommande
1A	Q.VIEW	Touche de la télécommande
72	ROUGE	Touche de la télécommande
71	VERTE	Touche de la télécommande
63	JAUNE	Touche de la télécommande
61	BLEUE	Touche de la télécommande
20	TEXT	Touche de la télécommande
21	T.Option	Touche de la télécommande
39	SUBTITLE	Touche de la télécommande
BD	● (Enregistrement)	Touche de la télécommande
7E	SIMPLINK	Touche de la télécommande
79	RATIO	Touche de la télécommande
0A	I/II	Touche de la télécommande
0E	SLEEP	Touche de la télécommande
26	TIME	Touche de la télécommande
2A	REVEAL	Touche de la télécommande
50	TV D/A	Touche de la télécommande
62	UPDATE	Touche de la télécommande
65	HOLD	Touche de la télécommande
70	INDEX	Touche de la télécommande

Installation du dispositif rs-232c

Raccordez la prise d'entrée RS-232C (port série) à un système de commande externe (tel qu'un ordinateur ou un système de commande A/V) pour contrôler les fonctions du téléviseur en externe.

Raccordez le port série du système externe à la prise RS-232C, à l'arrière du téléviseur.

Remarque: le câble de raccordement RS-232C n'est pas fourni avec le téléviseur.

Type de connecteur : D-Sub 9 broches mâle

N°	Nom de broche
1	Pas de connexion
2	RXD (réception de données)
3	TXD (envoi de données)
4	DTR (terminal de données prêt)
5	GND (terre)
6	DSR (données prêtes)
7	RTS (pré à envoyer)
8	CTS (pré à émettre)
9	Pas de connexion

Configurations RS-232C

Configurations 7 files (câble RS-232C standard)
	PC	TV
RXD	2	3
TXD	3	2
GND	5	5
DTR	4	6
DSR	6	4
RTS	7	8
CTS	8	7
	D-Sub 9	D-Sub 9

Configurations 3 folds (non standard)
	PC	TV
RXD	2	3	TXD
TXD	3	2	RXD
GND	5	5	GND
DTR	4	6	DTR
DSR	6	4	DSR
RTS	7	7	RTS
CTS	8	8	CTS
	D-Sub 9	D-Sub 9

Utilisez cette fonction pour spécifier un numéro d'identification du téléviseur. Consultez "Mappage réel des données" p.114

Sélectionner OPTION.

Sélectionner Set ID (Définir un identifiant).

Régler la définition de l'identifiant pour désirer le numéro d'identification du téléviseur souhaité. La plage de réglage pour la définition de l'identifiant va de 1 à 99.

• Appuyez sur la touche RETURN (Retour) pour revenir à l'écran du menu précédent.

Paramètres de communication

Débit en baud : 9600 bps (UART - émetteur-récepteur universel asynchrone)

Bit d'arrêt : 1 bit

Code de communication : code ASCII

Utilisez un câble croisé (inversé).

Longueur des données : 8 bits Parité : aucune

Liste des références de commandes

	COMMANDE COMMANDE 1	2	DONNÉES (Hexadécimales)
01. Marche/Arrêt	k	a	00 ~ 01
02. Format de l'image	k	c	Voir page 112
03. Écran vide	k	d	00 ~ 01
04. Volume muet	k	e	00 ~ 01
05. Contrôle du volume	k	f	00 ~ 64
06. Contraste	k	g	00 ~ 64
07. Luminosité	k	h	00 ~ 64
08. Couleur	k	i	00 ~ 64
09. Teinte	k	j	00 ~ 64
10. Nettété	k	k	00 ~ 64
11. Sélection OSD	k	l	00 ~ 01
12. Mode de blocage de la télécommande	k	m	00 ~ 01
13. Balance	k	t	00 ~ 64
14. Température de couleur	k	u	00 ~ 02
15. État anormal	k	z	00 ~ 09
16. Méthode ISM	j	p	Voir page 114
17. Économie d'énergie	j	q	00 ~ 04
18. Configuration automatique	j	u	01
19. Égaliseur	j	v	Voir page 114
20. Syntonisation	m	a	Voir page 114
21. Ajouter/sauter un canal	m	b	00 ~ 01
22. Clé	m	c	Code Clé
23. Rétro-éclairage	m	g	00 ~ 64
24. Sélection de l'entrée (principal)	x	b	Voir page 115

• Lorsque vous configurez les commandes 15 à 24, le menu ne s'affiche à l'écran.

Protocole de transmission/réception

Transmission

• [Command 1] : première commande. (j, k, m ou x)
• [Command 2] : seconde commande.
• [Set ID]: vous pouvez régler cette fonction pour qu'elle choisisse l'identificateur du téléviseur désiré, dans le menu OPTION. La plage de réglage va de 1 à 99. Si vous sélectionnez l'identifiant "0", vous pouvez contrôler tous les téléviseurs raccordés. L'identificateur (Set ID) est indiqué en décimales (1~99) dans le menu et en hexadécimales (0x0~0x63), dans le protocole de transmission/reception.
• [DATA] : pour transmettre des données de commande. Transmettre “ FF ” pour voir l'état des commandes.
• [CR]: retour chariot.

Code ASCII "0x0D" * [ ] : ASCII code "espace (0x20)"

• Le téléviseur transmet un accusé de réception (ACK) de ce format quand il reçoit des données normales. Si les données reçues sont en mode lecture, il indique l'état actuel des données. Si ces données sont en mode écriture, ce sont celles de l'ordinateur.

Accusé de réception d'erreur

• Le téléviseur transmet un accusé de réception (ACK) de ce format quand il reçoit des erreurs de communication ou des données anormales de fonctions non viables.

01. Marche/arrêt (commande : k a)

Pour allumer et éteindre le téléviseur.

Transmission

[K][A][ ][Set ID][ ][Data][CR]

Donnée 00: éteint 01: allumé

Accusé de réception

[Set ID][OK/NG][Data][x]

Pour montrer si le poste est allumé ou éteint.

Transmission

[K][A] [Set ID] [FF] [Cr]

Accusé de réception

[Set ID][OK/NG][Data][x]

• De la même manière, pour les autres fonctions, si les données 'FF' sont transmises selon ce format, le retour des données d'accusé de réception indique l'état de chaque fonction.
• Un avis de confirmation, un avis d'erreur et d'autres messages peuvent s'afficher sur l'écran à la mise sous tension du téléviseur.

02. Format de l'image (commande: k c) (taille de l'image principale)

Pour régler le format de l'écran. Vous pouvez également régler le format de l'écran en utilisant la fonction Format de l'image dans le menu rapide (Q. MENU) ou le menu IMAGE.

Transmission

[K][C] [Set ID] [Data] [Cr]

Donnée 01 : Écran normal (4:3) Donnée 06 : Format original

• En mode PC, seuls les formats 16:9 et 4:3 sont disponibles.
• En mode HDMI/Composantes (supérieur à 720p), la fonction Signal original est disponible.
• Vous pouvez sélectionner Original en mode télétexte numérique au Royaume-Uni (MHEG-5).

03. Écran vide (commande : k d)

Pour permettre l'écran en sommeil ou le réactiver.

Transmission

[K][D] [Set ID] [Data][CR]

Donnée 00 : écran actif (activé) Donnée 01 : écran en sommeil (désactivé)

Accusé de réception

[Set ID][OK/NG][Data][x]

04. Volume muet (commande: k e)

Pour allumer ou éteindre le son. Vous pouvez aussi éteindre le son avec la touche MUTE (MUET) de la télécommande.

Transmission

[K][E][ ][Set ID][ ][Data][Cr]

Donnée 00 : volume actif

01 : volume désactivé (muet)

Accusé de réception

[Set ID][OK/NG][Data][x]

05. Contrôle du volume (commande : k f)

Pour régler le volume. Vous pouvez également régler le volume à l'aide des touches VOLUME de la télécommande.

Transmission

[K][F] [Set ID] [Data] [Cr]

Données Min : 00 ~ Max : 64

• Consultez "Mappage réel des données 1", page 114.

Accusé de réception

[Set ID][OK/NG][Data][x]

06. Contraste (commande: k g)

Vous pouvez aussi régler le contraste dans le menu IMAGE.

Transmission

[Set ID] [Data] Cr

Donnée Min: 0~Max: 64

• Consultez "Mappage réel des données 1", page 114.

Accusé de réception

[Set ID][OK/NG][Data][x]

07. Luminosité (commande: K H)

Pour régler la luminosité de l'écran. Vous pouvez aussi régler la luminosité dans le menu IMAGE.

Transmission

[Set ID] [Data] Cr

Donnée Min: 00~Max: 64

• Consultez "Mappage réel des données 1", page 114.

Accusé de réception

[Set ID][OK/NG][Data][x]

08. Couleur (commande: k i)

Vous pouvez aussi régler la couleur dans le menu IMAGE.

Transmission

[k][i] [Set ID] [Data] [Cr]

Donnée Min: 00~Max: 64

• Consultez "Mappage réel des données 1", page 114.

Accusé de réception

[Set ID][OK/NG][Data][x]

09. Teinte (commande: k j)

Vous pouvez aussi régler la teinte dans le menu IMAGE.

Transmission

[ k ] [ j ] [ ] [ SetID ] [ ] [ Data ] [ Cr ]

Donnée Rouge:00~Vert:64

• Consultez "Mappage réel des données 1", page 114.

Accusé de réception

[ j ] [ ] [ Set ID ] [ ] [ OK / NG ] [ Data ] [ x ]

10. Netteté (commande: k k)

Pour régler la netteté de l'écran. Vous pouvez aussi régler la netteté dans le menu IMAGE.

Transmission

[ k ] [ k ] [ ] [ Set ID ] [ ] [ Data ] [ Cr ]

Donnée Min: 00~Max: 64

• Consultez "Mappage réel des données 1", page 114.

Accusé de réception

[ k ] [ ] [ Set ID ] [ ] [ OK / NG ] [ Data ] [ x ]

11. Sélection OSD (commande : k l)

Pour activer ou désactiver le menu à l'écran (OSD).

Transmission

[ K ] [ L ] [ ] [ SetID ] [ ] [ Data ] [ Cr ]

Donnée 00 : OSD (menu à l'écran) désactivé

01 : OSD (menu à l'écran) activé

Accusé de réception

[ I ] [ ] [ Set ID ] [ ] [ OK / NG ] [ Data ] [ x ]

12. Mode de blocage de la télécommande (commande: km)

Permet de verrouiller les touches du téléviseur et de la télécommande.

Transmission

[K] [M] [SET ID] [DATA] [CR]

Donnée 00 : Blocage désactivé 01 : Blocage activé

Accusé de réception

[ m ] [ ] [ Set ID ] [ ] [ OK / NG ] [ Data ] [ x ]

• Si vous n'utilisez pas la télécommande, utilisez ce mode. Lorsque l'alimentation principale est sous/hors tension, le blocage externe est désactivé.

13. Balance (commande: k t)

Permet de régler la balance. Vous pouvez également régler la balance à partir du menu SON.

Transmission

[ k ] [ t ] [ ] [ Set ID ] [ ] [ Data ] [ Cr ]

Donnée Min: 00~Max: 64

• Consultez "Mappage réel des données 1", page 114.

Accusé de réception

[ t ] [ ] [ Set ID ] [ ] [ OK / NG ] [ Data ] [ x ]

14. Température de couleur (commande: k u)

Permet de régler la température de couleur. Vous pouvez également régler la température de couleur dans le menu IMAGE.

Transmission

[K] [U] [ ] [SetID] [ ] [Data] [Cr]

Donnée 00: Moyen 01: Froid 02: Chaud

Accusé de réception

[ u ] [ ] [ Set ID ] [ ] [ OK / NG ] [ Data ] [ x ]

15. État anormal (commande : k z)

Permet d'identifier un état anormal.

Transmission

[K] [Z] [SET ID] [FF] [CR]

Donnée FF: lu

Accusé réception

[ z ] [ ] [ Set ID ] [ ] [ OK / NG ] [ Data ] [ x ]

Donnée 00: Normal (téléviseur sous tension et réception d'un signal)

01: Absence de signal (mise sous tension)

02: Arrêt du téléviseur avec la télécommande

03: Arrêt du téléviseur avec la fonction de mise en veille

04: Arrêt du téléviseur à l'aide de la fonction RS-232C

05:5Veteint

06: Alimentation désactivée

07: Arrêt du téléviseur avec la fonction d'alarme du ventilateur

08: Arrêt du téléviseur avec la fonction d'arrêt automatique

Arrêt du téléviseur avec la fonction de mise en veille automatique

Arrêt du téléviseur par détection de carte AV.

• Cette fonction est en "lecture seule".

16. Méthode ISM (téléviseur plasma uniquement) (commande: j p)

Pour contrôler la méthode ISM. Vous pouvez également régler la fonction Méthode ISM dans le menu OPTION.

Transmission

[ j ] [ p ] [ ] [ SetID ] [ ] [ Data ] [ Cr ]

Donnée 01: Inversion

02: Orbiter

04: Céruse

08: Normal

Accusé de réception

[ p ] [ ] [ Set ID ] [ ] [ OK / NG ] [ Data ] [ x ]

17. Économie d'énergie (téléviseur plasma uniquement) (commande : j q)

Pour réduire la consommation électrique du téléviseur. Vous pouvez également utiliser la fonction Economie d'énergie dans le menu OPTION.

Transmission

[ j ] [ q ] [ ] [ Set ID ] [ ] [ Data ] [ ] [ Cr ]

Données Min : 00 ~ Max : 04

(Transmission par code hexadécimal)

Accusé de réception

[ q ] [ ] [ Set ID ] [ ] [ OK / NG ] [ Data ] [ x ]

18. Réglage automatique (commande: ju)

• Cette fonction permet de régler automatiquement la position de l'image et de minimiser le tremblement de l'image. Elle ne peut être utilisée qu'en mode RVB (PC).

Transmission

[ j ] [ u ] [ ] [ SetID ] [ ] [ Data ] [ Cr ]

Donnée 01 : Validation

Accusé de réception

[ u ] [ ] [ Set ID ] [ ] [ OK / NG ] [ Data ] [ x ]

• Mappage réel des données 1

00: Etape 0

Étape 10 (Set ID 10)

F: Étape 15 (Set ID 15)

10: Etape 16 (Set ID 16)

64: Etape 100

6E: Etape 110

73: Etape 115

74: Etape 116

C7: Etape 199

FE: Etape 254

FF: Etape 255

* Mappage réel des données 2

00:-40

01: -39

02:-38

28:0

4E:+38

4F: +39

50: +40

19. Égaliseur (commande : j v)

Pour régler la fonction Égaliseur.

Transmission

[Set ID][Data]

Data:

MSB

LSB

Fréquence:

120Hz

200Hz

500Hz

1.2kHz

3kHz

7.5kHz

12kHz

Pas (données de fréquence)

Reportez-vous à la section « mapping des données »

Voir page 115.

Accusé de réception

[Set ID][OK/NG][Data][x]

• Expression de la commande d'égalisation

7	6	5	4	3	2	1	0	Fréquence
0	0	0						120Hz
0	0	1						200Hz
0	1	0						500Hz
0	1	1						1.2KHz
1	0	0						3KHz
1	0	1						7.5KHz
1	1	0						12KHz

7 6 5			Pas					Valeur OSD
			4	3	2	1	0
			0	0	0	0	0	-24
			..	..	..	..	..	..
			0	1	1	1	1	0
			..	..	..	..	..	..
			1	1	1	1	1	24

ex) Si vous pouvez définir une fréquence de 500Hz et une valeur de -20 sur l'affichage à l'écran, reportez-vous à la section « mappage des données 3 » puis recherchez la valeur Step (pas) pour -20.

010 (500Hz) 00011 (Step 3) => 01000011 => 43

(Hexadécimal): [j][v] [SetID][43][Cr]

• 3 bits pour la fréquence et 5 bits pour le pas font 8 bits (1 octet). Puis changez les 8 bits en code hexadécimal.

20. Syntonisation (commande: m a)

Permet de sélectionner les chaînes selon le nombre physique suivant.

Transmission

[ m ] [ a ] [ ] [ SetId ] [ ] [ Data0 ] [ ] [ Data1 ] [ ] [ Data2 ] [ Cr ]

Donnée 00 : données de la chaîne supérieure

Donnée 01 : données de la chaîne inférieure

DTV No. 0 -> Indifférent

Donnée 02 : 0x00 : ATV, 0x10 : DTV, 0x20 : Radio

Plage de données de la chaîne

✓ Analogue - Min: 00 ~ Max: 63 (0~99)

Numérique - Min: 00 ~ Max: 3E7 (0~999)

Accusé de réception

[ a ] [ ] [ Set ID ] [ ] [ OK / NG ] [ Data ] [ x ]

Donnée Min: 00 ~ Max: 7DH

21. Ajouter/sauter un canal (commande: m b)

Pour "sauter" la chaîne en cours.

Transmission

[ m ] [ b ] [ ] [ SetId ] [ ] [ Data ] [ Cr ]

Donnée 00: Sauter 01: Ajouter

Accusé de réception

[ b ] [ ] [ Set ID ] [ ] [ OK / NG ] [ Data ] [ x ]

22. Clé (commande: m c)

Pour envoyer le code clé des commandes infrarouge.

Transmission

[ m ] [ c ] [ ] [ SetID ] [ ] [ Data ] [ Cr ]

Donnée : Code clé - Voir page 108.

Accusé de réception

[ c ] [ ] [ Set ID ] [ ] [ OK / NG ] [ Data ] [ x ]

23. Rétro-éclairage (commande: MG) (téléviseur LCD équivalent)

Pour contrôler le rétro-éclairage.

Transmission

[ m ] [ g ] [ ] [ SetID ] [ ] [ Data ] [ Cr ]

Données Min : 00 ~ Max : 64

Transmission par code hexadécimal

Accusé de réception

[ g ] [ ] [ Set ID ] [ ] [ OK / NG ] [ Data ] [ x ]

24. Sélection de l'entrée (commande : x b) (source d'image principale)

Permet de sélectionner la source d'entrée de l'image principale.

Transmission

[ x ] [ b ] [ ] [ Set ID ] [ ] [ Data ] [ Cr ]

Donnée : Structure

MSB LSB

0

0

0

0

0

0

0

0

Entree externe

Numéro d'entrée

Entrée externe				Donnée
0	0	0	0	DTV
0	0	0	1	Analogue
0	0	1	0	AV
0	1	0	0	Composantes
0	1	1	0	RVB
1	0	0	1	HDMI

Numero d'entrée				Donnée
0	0	0	0	Entrée1
0	0	0	1	Entrée2
0	0	1	0	Entrée3

Accusé de réception

[Set ID][OK/NG][Data][x]

• Mappage réel des données 3 (Égaliseur)

Pas : OSD		Pas : OSD
00 : -24		16 : 1
01 : -23		17 : 3
02 : -21		18 : 4
03 : -20		19 : 6
04 : -18		20 : 7
05 : -16		21 : 9
06 : -15		22 : 10
07 : -13		23 : 12
08 : -12		24 : 13
09 : -10		25 : 15
10 : -8		26 : 16
11 : -7		27 : 18
12 : -5		28 : 19
13 : -4		29 : 21
14 : -2		30 : 22
15 : 0		31 : 24
