ALB9ODFLY/CN-EU 15 - Cuisinière LA CORNUERE - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Cuisinière mixte gaz/électrique
Marque	LA CORNUERE
Modèle	ALB9ODFLY/CN-EU 15
Dimensions (H x L x P)	915-942 mm x 900 mm x 720 mm
Alimentation gaz	Gaz naturel G20 20 mbar (kit de conversion pour GPL fourni)
Alimentation électrique	230/400 V ~ 50 Hz, 16 A par phase, puissance totale max 3,6 kW
Type de four	Four multifonctions avec cloison éco-énergie (cuisson demi-four)
Modes de cuisson du four	Décongélation, four ventilé, gril ventilé, four ventilé mixte, four conventionnel, élément gratineur, chaleur inférieure
Volume du four	115 litres (utilisable)
Brûleurs de table	5 brûleurs gaz dont un central (4 kW GN / 5 kW GPL), grands brûleurs (3 kW), brûleur avant droit (1,7 kW)
Allumage	Allumage électronique par étincelle (fonctionne aussi avec allumette en cas de panne)
Sécurité gaz	Dispositif de sécurité sur chaque brûleur coupant l’alimentation en cas d’extinction de flamme

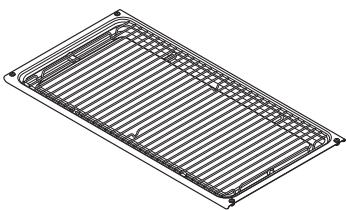

Accessoires fournis	Grille télescopique, grille pleine, plateau pâtisserie, 3 grilles éco-énergie, cloison éco-énergie
Éclairage du four	2 ampoules 15 W 230 V (culot Edison, supportant 300 °C)
Entretien	Nettoyage à l’eau savonneuse chaude, éviter produits abrasifs et caustiques
Installation	Doit être installée par un professionnel, nécessite une ventilation adéquate
Pays de destination	UE (GB, IE, FR, NL, DE, SE, DK, NO, IT, PT, ES, PL, RU, GR, RO, AT, BE, CH, LU)

FOIRE AUX QUESTIONS - ALB9ODFLY/CN-EU 15 LA CORNUERE

Comment éliminer l'odeur de neuf lors de la première utilisation ?

Avant la première utilisation, retirez tous les emballages, puis faites chauffer le four à 200 °C pendant une heure. Aérez bien la pièce. Cette odeur disparaîtra rapidement.

Que faire en cas d'odeur de gaz ?

N'actionnez aucun interrupteur électrique, ne fumez pas, n'utilisez pas de flamme. Coupez le gaz au compteur ou à la bouteille, ouvrez les fenêtres et appelez votre fournisseur de gaz.

Comment allumer les brûleurs en cas de panne d'électricité ?

Approchez une allumette allumée à 1 cm de la tête du brûleur, puis appuyez et tournez le bouton sur pleine flamme. Maintenez enfoncé quelques secondes pour activer la sécurité.

Pourquoi le brûleur s'éteint-il quand je relâche le bouton ?

Le dispositif de sécurité n'a pas été enclenché. Remettez le bouton sur Arrêt, attendez une minute, puis réessayez en maintenant le bouton enfoncé plus longtemps (environ 4 secondes).

Comment utiliser la cloison éco-énergie du four ?

La cloison permet de chauffer seulement un côté du four, économisant de l'énergie. Insérez-la en inclinant légèrement et en évitant de rayer la porte en verre. Retirez-la pour les grandes cuissons.

Quels sont les modes de cuisson du four ?

Le four propose sept modes : Décongélation (air froid), Four ventilé (chaleur uniforme), Gril ventilé, Four ventilé mixte (chaleur tournante + supérieure/inférieure), Four conventionnel, Élément gratineur, Chaleur inférieure.

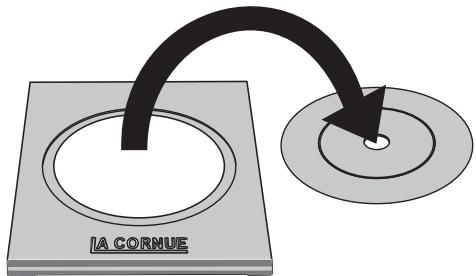

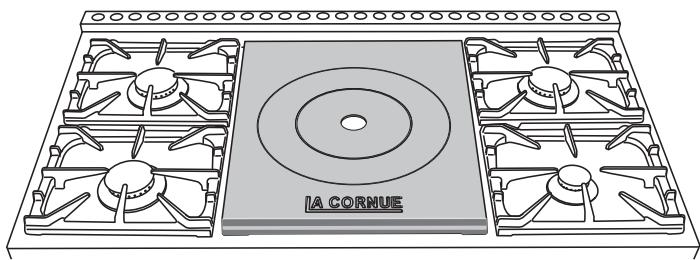

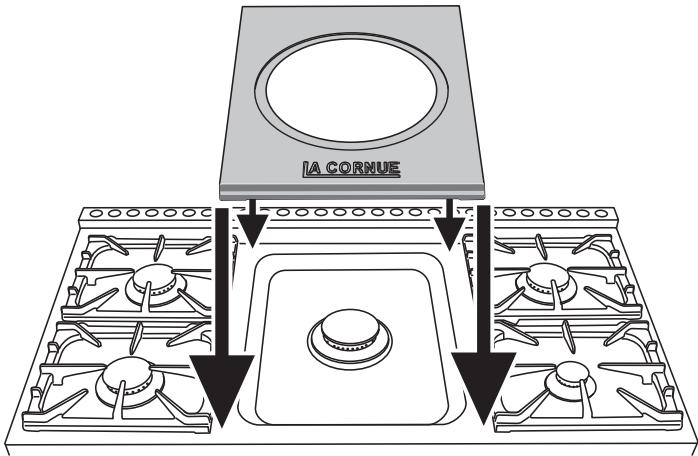

Comment nettoyer la plaque de mijotage (accessoire optionnel) ?

Laissez refroidir complètement. Nettoyez avec un chiffon doux imbibé d'eau savonneuse. Évitez les produits abrasifs, caustiques ou les acides. Pour les taches tenaces, utilisez une brosse en nylon.

Que faire si le four ne chauffe pas ?

Vérifiez que l'appareil est sous tension et qu'une fonction de cuisson est sélectionnée. Si le problème persiste, le thermostat peut être défectueux ; contactez un technicien.

Comment remplacer l'ampoule d'éclairage du four ?

Coupez l'alimentation électrique. Laissez refroidir le four. Dévissez le capuchon puis l'ampoule usagée (15 W, 230 V, culot Edison, résistant à 300 °C). Remplacez et revissez.

La cuisinière doit-elle être stabilisée ?

Oui, si elle est raccordée par un tuyau flexible, un dispositif stabilisateur (équerre ou chaîne) doit être installé pour éviter tout basculement.

MODE D'EMPLOI ALB9ODFLY/CN-EU 15 LA CORNUERE

Gamme Combustible Mixte

La Cornue 1908

AlberTine

www.la-cornue.com

User Guide

&

Instructions d'Installation et d'Entretien

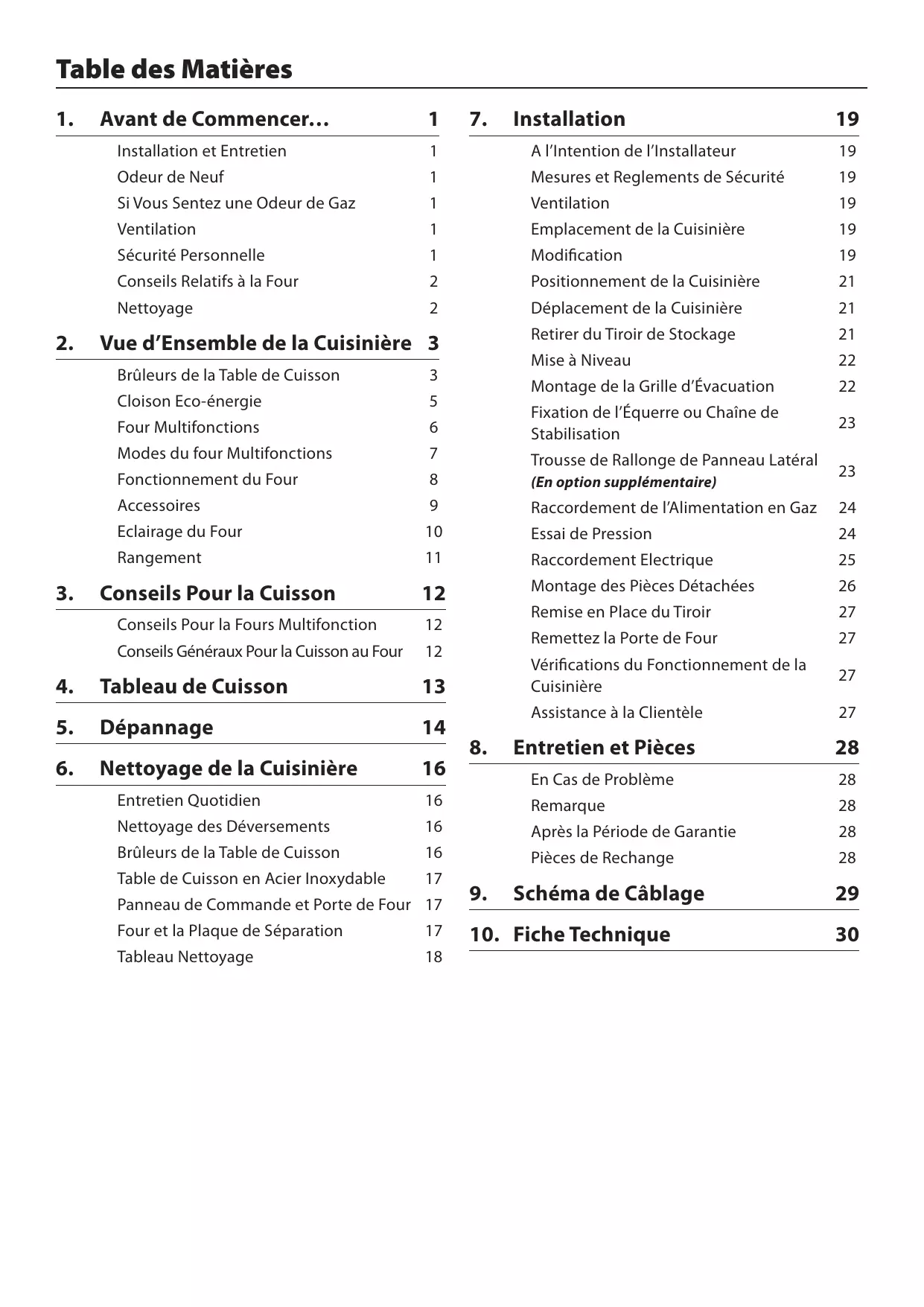

1. Avant de Commencer... 1

Installation et Entretien 1

Odeur de Neuf 1

Si Vous Sentez une Odeur de Gaz 1

Ventilation 1

Sécurité Personnelle 1

Conseils Relatifs à la Four 2

Nettoyage 2

2. Vue d'Ensemble de la Cuisinière 3

Brûleurs de la Table de Cuisson 3

Cloison Eco-énergie 5

Four Multifonctions 6

Modes du four Multifonctions 7

Fonctionnement du Four 8

Accessoires 9

Eclairage du Four 10

Rangement 1

3. Conseils Pour la Cuisson 12

Conseils Pour la Fours Multifonction 12

Conseils Généraux Pour la Cuisson au Four 12

4. Tableau de Cuisson 13

5. Dépannage 14

6. Nettoyage de la Cuisinière 16

Entretien Quotidien 16

Nettoyage des Déversements 16

Brûleurs de la Table de Cuisson 16

Table de Cuisson en Acier Inoxydable 17

Panneau de Commande et Porte de Four 17

Four et la Plaque de Séparation 17

Tableau Nettoyage 18

7. Installation 19

A l'Intention de l'Installateur 19

Mesures et Reglements de Sécurité 19

Ventilation 19

Emplacement de la Cuisinière 19

Modification 19

Positionnement de la Cuisinière 21

Déplacement de la Cuisinière 21

Retirer du Tiroir de Stockage 21

Mise à Niveau 22

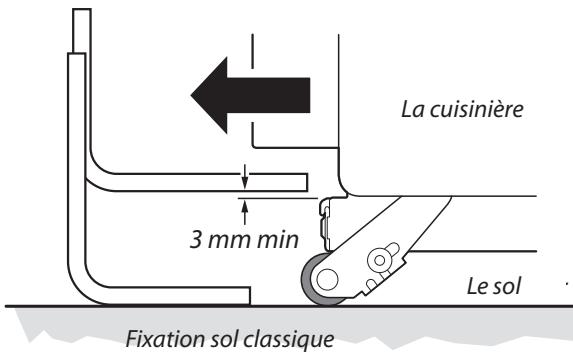

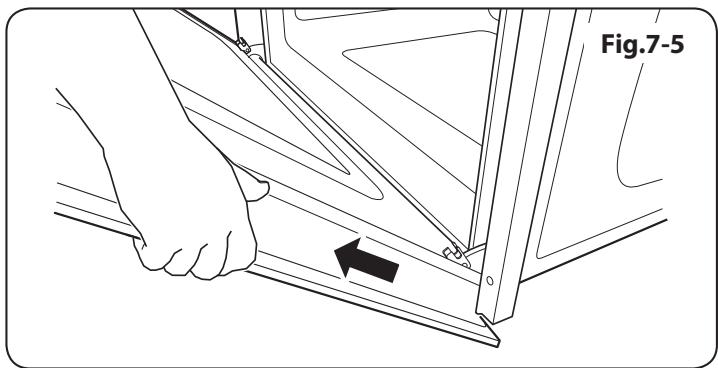

Montage de la Grille d'Évacuation 22

Fixation de l'Équerre ou Chaîne de

Stabilisation 25

Trousse de Rallonge de Panneau Latéral

(En option supplémentaire) 25

Raccordement de l'Alimentation en Gaz 24

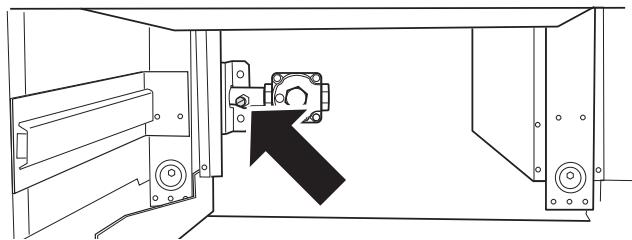

Essai de Pression 24

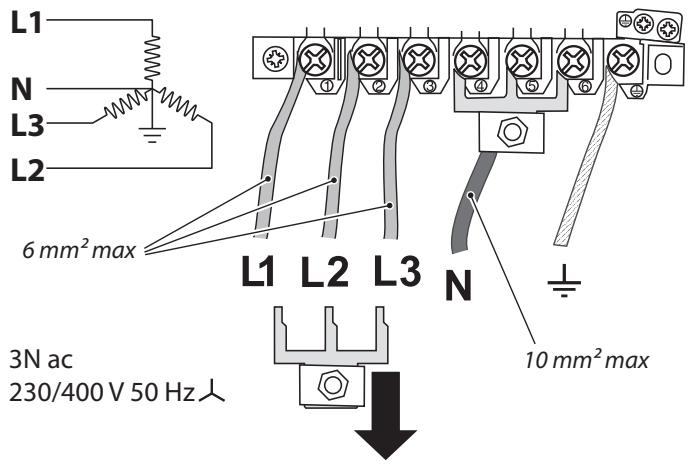

Raccordement Electrique 25

Montage des Pièces Détachées 26

Remise en Place du Tiroir 27

Remettez la Porte de Four 27

Vérifications du Fonctionnement de la 27

Cuisinière 27

Assistance à la Clientèle 27

8. Entretien et Pièces 28

En Cas de Problème 28

Remarque 28

Après la Période de Garantie 28

Pièces de Rechange 28

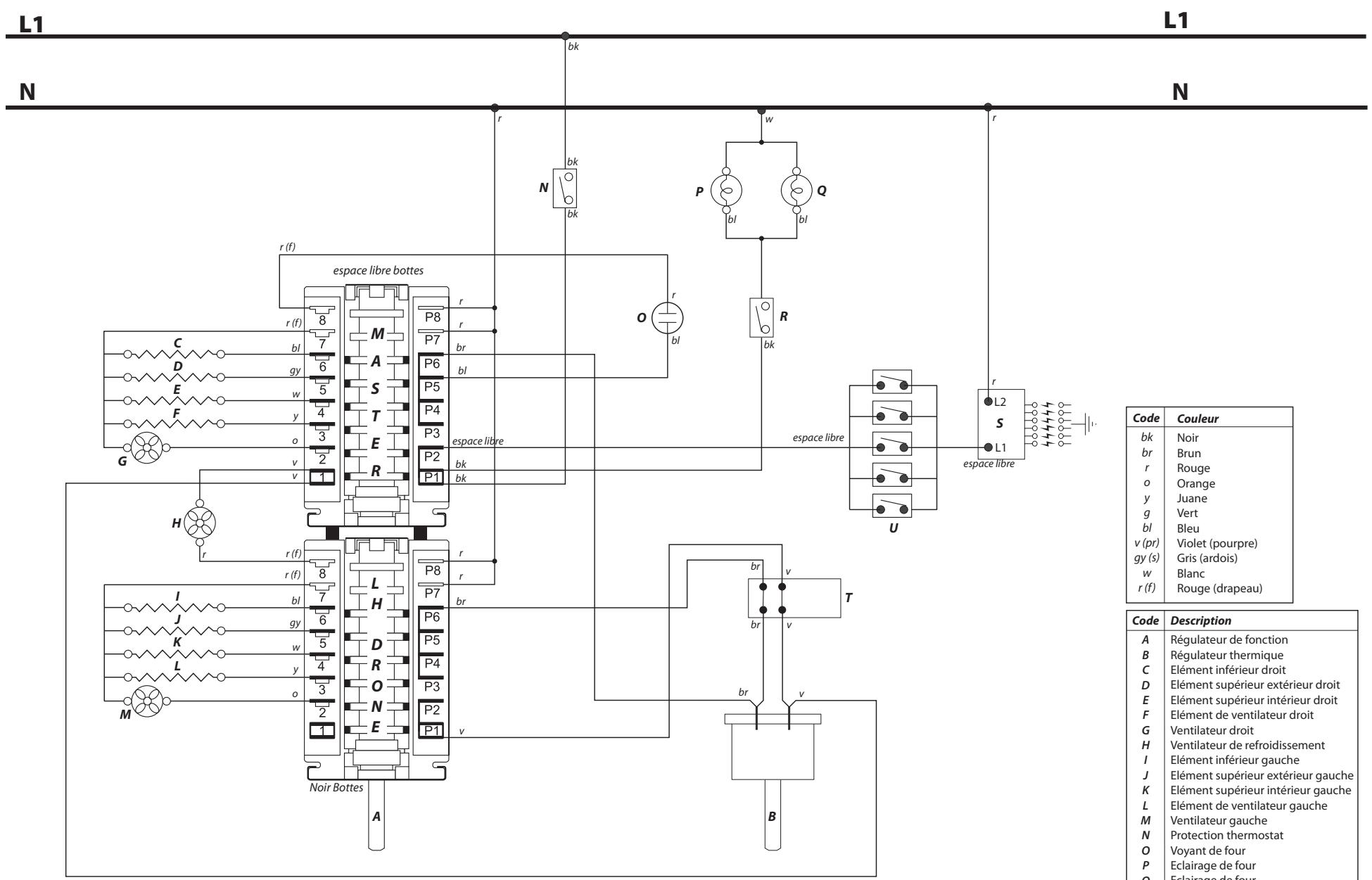

9. Schéma de Câblage 29

10. Fiche Technique 30

1. Avant de Commencer...

Nous vous remercions d'avoir acheté cette cuisinière. Installée et utilisée correctement, cette cuisinière vous donnera de nombreuses années de service fiable. Il est donc important de lire la présente section avant de commencer, en particulier si vous n'avez jamais utilisé de cuisinière mixte.

Cet appareil est conçu uniquement pour un usage domestique. Toute autre utilisation n'engage ni la responsabilité, ni la garantie du fabricant. En particulier, n'utilisez PAS le four pour chauffer la cuisine – non seulement cette pratique invalidera les réclamations, mais elle constituera un gaspillage d'énergie et un risque de surchauffe des boutons de commande.

Un kit de modification permettant l'utilisation d'autres gaz est fourni avec la cuisinière.

Installation et Entretien

Son installation doit être conforme aux instructions appropriées des présentes et satisfaire à la réglementation nationale et locale en vigueur, ainsi qu'aux prescriptions des compagnies de gaz et d'électricité locales.

Vérifiez que l'alimentation en gaz est en service et que la cuisinière est raccordée à l'alimentation électrique et sous tension (la cuisinière a besoin d'électricité).

La cuisinière doit faire l'objet d'un entretien effectué par un technicien d'entretien qualifié, lequel doit utiliser uniquement des pièces de rechange approuvées.

Laissez toujours la cuisinière refroidir et mettez-la hors tension avant de la nettoyer ou d'effectuer une intervention d'entretien, sauf indication contraire dans les présentes instructions.

Odeur de Neuf

Une légère odeur de neuf peut se dégager lors de la première utilisation de la cuisinière. Elle disparaîtra rapidement à l'usage.

Avant la première utilisation de l'appareil, assurez-vous qu'il ne reste aucun matériau d'emballage, puis, réglez le four sur 200 °C et faites-les marcher pendant une heure afin d'éliminer l'odeur de neuf.

Veillez à ce que la pièce soit bien aérée, Reportez-vous à la section « Ventilation ». Il est recommandé aux personnes souffrant de problèmes respiratoires ou d'allergies de quitter la pièce pendant ce temps.

Si Vous Sentez une Odeur de Gaz

• N'actionnez aucun interrupteur électrique, ni pour allumer, ni pour éteindre
- Ne fumez pas
• N'utilisez pas de flammes nues
- Coupez le gaz au compteur ou au niveau de la bouteille de gaz
• Ouvrez portes et fenêtres pour évacuer le gaz
• Appelez votre fournisseur de gaz

Ventilation

AVERTISSEMENT ! L'utilisation d'un appareil de cuisson à gaz produit de la chaleur et de l'humidité dans la pièce contenant l'appareil. Veillez à ce que la cuisine soit bien ventilée. Laissez les ouvertures de ventilation naturelle ouvertes ou installez une hotte aspirante à évacuation extérieure. En cas d'utilisation simultanée de plusieurs brûleurs ou d'utilisation prolongée de la cuisinière, ouvrez une fenêtre ou mettez en marche une hotte aspirante.

Sécurité Personnelle

Cet appareil ne DOIT PAS être modifié.

Cet appareil peut être utilisé par des enfants âgés de 8 ans et plus, outre par des personnes aux capacités physiques, sensorielles ou mentales réduites ou qui manquent d'expérience et de connaissances à l'égard de l'appareil, à condition d'être surveillés ou d'avoir reçu des instructions claires pour utiliser cet appareil en toute sécurité et d'en comprendre les risques. Les enfants ne doivent pas jouer avec cet appareil. Son nettoyage et son entretien ne doivent pas être effectués par des enfants non supervisés.

AVERTISSEMENT : L'appareil et ses pièces accessibles chauffent pendant leur utilisation. Veillez à ne pas toucher les éléments chauffants. Les enfants de moins de 8 ans doivent être gardés à distance à moins qu'ils ne soient constamment surveillés.

N'utilisez PAS de nettoyeur à vapeur sur votre cuisinière.

Les parties accessibles de la cuisinière deviennent chaudes lorsque celle-ci est en marche et resteront chaudes même après la cuisson. Ne laissez pas les bébés et les enfants s'approcher de la cuisinière et ne portez jamais de vêtements amples ou flottants lors de l'utilisation de la cuisinière.

Vérifiez toujours que les commandes sont sur la position Arrêt [OFF] lorsque le four n'est pas en marche et avant de nettoyer la cuisinière.

Veillez à ce que les matériaux combustibles, (rideaux, liquides inflammables, etc.) soient toujours suffisamment éloignés de la cuisinière.

N'utilisez PAS d'aérosols à proximité de la cuisinière lorsque celle-ci est en marche.
Au besoin, utilisez des gants isolants secs – l'emploi de gants humides risque de causer des brûlures dues à la vapeur lors du contact avec une surface chaude. N'utilisez pas de torchon ou autre chiffon épais à la place d'un gant isolant – ils risquent de d'enflammer au contact d'une surface chaude.
Ne faites jamais fonctionner la cuisinière avec les mains mouillées.
N'utilisez pas des casseroles instables. Tournez toujours les manches des récipients de cuisson vers l'intérieur de la table de cuisson.

Ne laissez jamais la cuisinière en marche sans surveillance si les foyers de la table de cuisson sont réglés sur maximum. Le débordement des récipients peut produire de la fumée et des taches de gras qui risquent de s'enflammer. Si possible, utilisez un thermomètre à bain de friture pour prévenir une surchauffe de l'huile au-delà du point de fumée.

AVERTISSEMENT ! Tout processus de cuisson non surveillé sur une table de cuisson, à base de graisse ou d'huile, peut être dangereux et déclencher un incendie.
Ne laissez jamais une friteuse sans surveillance. Faites toujours chauffer l'huile lentement, en la surveillant. Les friteuses ne doivent être remplies qu'à un tiers de leur capacité. Une friteuse trop pleine peut déborder lorsqu'on y plonge des aliments. Si vous utilisez un mélange d'huile et de graisse pour la friture, mélangez-les avant de chauffer, ou pendant la fonte des graisses.

Les aliments à frire doivent être le plus sec possible. La présence de cristaux de glace sur des aliments congelés ou d'humidité sur des aliments frais peut provoquer une ébullition et un débordement de l'huile. Surveillez attentivement pour prévenir les débordements et la surchauffe pendant la friture à haute ou moyenne température. N'essayez jamais de déplacer un récipient de cuisson contenant de l'huile chaude, en particulier une friteuse. Attendez que l'huile ait refroidi.

Lorsque le gril est en marche, ne vous servez pas de la grille d'évacuation (la grille le long de la partie arrière de la cuisinière) pour réchauffer des assiettes ou des plats, sécher des torchons ou ramollir du beurre.

N'utilisez pas d'eau pour éteindre les incendies dus à la graisse et ne soulevez jamais un récipient de cuisson qui a pris feu. Eteignez la cuisinière et étouffez un récipient qui a pris feu sur une table de cuisson en le recouvrant complètement avec un couvercle de taille appropriée ou une plaque de cuisson. Si possible, utilisez un extincteur à poudre chimique ou à mousse de type polyvalent.

Veillez à prévenir toute infiltration d'eau dans l'appareil.

Seuls certains types de récipients en verre, vitrocéramique, terre cuite ou autres récipients émaillés peuvent être utilisés sur la table de cuisson; les autres risquent de se briser en raison du changement soudain de température.

Cet appareil est lourd; prenez garde lorsque vous le déplacez.

Conseils Relatifs à la Four

Lorsque le four est en marche, ne laissez PAS la porte du four ouverte plus longtemps que nécessaire, afin de prévenir une surchauffe des boutons de commande.

La cuisson d'aliments à haute teneur en eau peut produire une « bouffée de vapeur » à l'ouverture de la porte du four. Lorsque vous ouvrez la porte du four, reculez-vous et attendez que la vapeur se soit dissipée.

ATTENTION! Le côté intérieur de la porte est fait en verre de sécurité renforcé. Faîtes attention à NE PAS rayer la surface en plaçant les ustensiles sur le panneau de verre.
Pour prévenir le risque de rayures et de fissures, N'UTILISEZ PAS de produits nettoyants décapants et abrasifs ni de racloirs métalliques acérés pour nettoyer la porte en verre du four.
Vérifiez que les plaques sont poussées jusqu'au fond du four. NE PAS fermer la porte sur les grilles du four.
Des dégâts accidentels peuvent fissurer la porte en verre.
Ne recouvrez pas les grilles, les panneaux internes ou la voûte du four de papier aluminium.
Ne chauffez jamais des récipients alimentaires qui n'ont pas été ouverts. La pression accumulée à l'intérieur des récipients peut les faire éclater et blesser l'utilisateur.
Ne pas obstruer les conduits d'aération.

Nettoyage

Pour des raisons d'hygiène et de sécurité, la cuisinière doit toujours être propre, afin de prévenir le risque d'incendie causé par l'accumulation de graisse et autres particules alimentaires.

Nettoyez uniquement les composants indiqués dans les présentes instructions.

Nettoyez avec précaution. Si vous utilisez une éponge ou un chiffon humide pour essuyer des taches sur une surface chaude, prenez garde au risque de brûlures par la vapeur. Certains produits nettoyants peuvent produire des vapeurs nocives au contact d'une surface chaude.

2. Vue d'Ensemble de la Cuisinière

Fig.2-1

Brûleurs de la Table de Cuisson

Avant d'utiliser la table de cuisson, vérifiez que tous les brûleurs sont en place et que toutes les grilles de la cuisinière pour placées correctement.

Le schéma à côté de chaque bouton indique le brûleur associé à ce bouton (Fig.2-1).

Chaque brûleur a un dispositif de sécurité spécial qui coupe l'alimentation en gaz en cas d'extinction de la flamme.

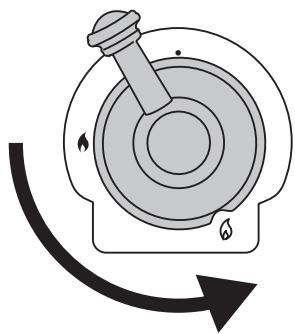

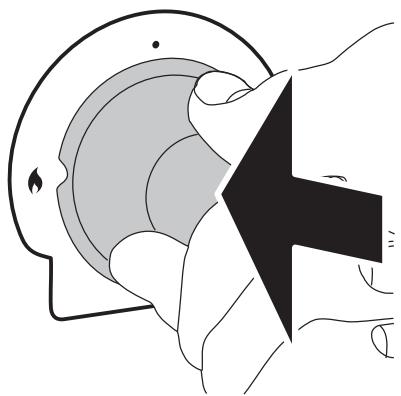

Appuyez sur le bouton et mettez-le sur le « ⚠ » (Fig.2-2).

Continuez d'appuyer sur le bouton pendant quelques secondes (4 secondes environ) pour permettre l'arrivée du gaz dans le brûleur (Fig.2-3). Le dispositif d'allumage produit une étincelle et allume le gaz. Lorsque vous appuyez sur un bouton de la table de cuisson, une étincelle se produit à chaque brûleur, ce qui est tout à fait normal. N'essayez jamais de démonter un brûleur ni de nettoyer autour d'un brûleur pendant le fonctionnement d'un autre brûleur. Vous risqueriez de recevoir une décharge électrique.

Si le brûleur s'éteint lorsque vous relâchez le bouton de commande, le dispositif de sécurité n'a pas été enclenché. Mettez le bouton de commande sur Arrêt [Off] et attendez une minute avant d'essayer de nouveau, en appuyant un peu plus longtemps sur le bouton.

Tournez le bouton pour régler la hauteur de flamme. Sur cette cuisinière, le réglage inférieur est au-delà du réglage supérieur, et non pas entre réglage supérieur et arrêt. Le « ⏻ » indique la position minimum. Tournez le bouton vers cette position lorsqu'un plat est parvenu à ébullition (Fig.2-4).

Veillez à ce que les flammes ne dépassent pas des récipients de cuisson. Par sécurité, réglez les flammes de façon à ce qu'elles ne dépassent pas des bords du récipient de cuisson. Cette consigne est basée sur des raisons de sécurité (Fig.2-5).

N'utilisez pas de casseroles ni de marmites à fond concave ou à fond à rebord incurvé vers le bas (Fig.2-6).

L'utilisation de dispositifs de mijotage, de type plaques d'amiante ou plaques métalliques, est DECONSEILLEE. Ces dispositifs diminueront les performances de la cuisinière et risquent d'endommager les grilles de la table de cuisson (Fig.2-7).

N'utilisez pas de récipients de cuisson instables ou déformés susceptibles de se renverser, ni de récipients de cuisson à fond de très petit diamètre (casseroles à lait, pocheuses individuelles, etc.) (Fig.2-8).

Il est recommandé d'utiliser des récipients de diamètre minimum de 12 cm pour les brûleurs extérieurs et 16 cm pour le brûleur central.

Si la flamme d'un brûleur de la table de cuisson s'éteint aussitôt après l'allumage, mettez le bouton de commande sur la position Arrêt [Off] et attendez une minute avant de rallumer.

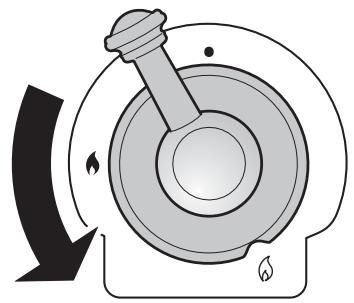

Allumage des Brûleurs de la Table de Cuisson en cas de Panne D'électricité

En cas de panne d'électricité, vous pouvez allumer les brûleurs avec une allumette.

1. Approchez une allumette allumée à 1 cm de la tête du brûleur, en gardant la main à l'horizontale, le plus loin possible du brûleur.
2. Appuyez et tournez le bouton de commande du brûleur pour le mettre sur la position pleine flamme. Eloignez la main du brûleur dès l'allumage de celui-ci. De l'autre main, continuez d'appuyer sur le bouton de commande pendant quelques secondes pour que le dispositif de sécurité puisse « détecter » la chaleur de la flamme.
3. Lorsque la cuisson est terminée, tournez le bouton de commande pour le mettre sur la position Arrêt [OFF].

Lors du retrait de la cloison éco-énergie, veillez à NE PAS rayer la surface en verre de la porte interne. Des rayures peuvent être à l'origine de contraintes et endommager la porte.

Fig.2-9

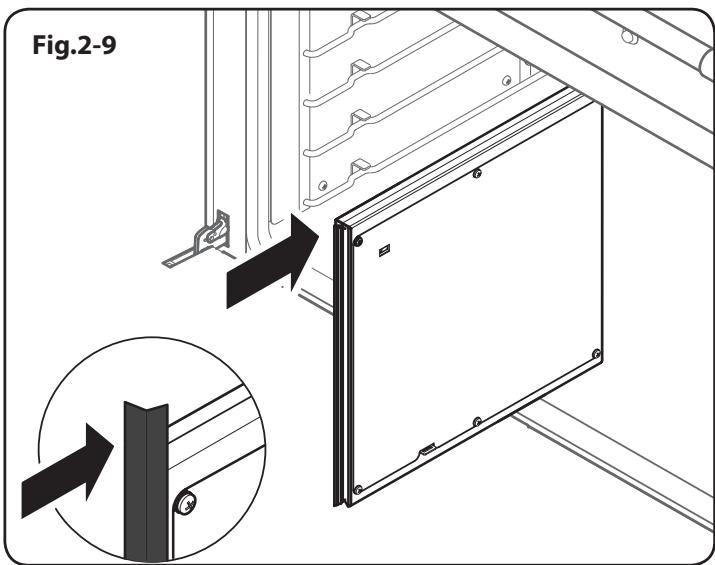

Le four peut être cloisonné (Fig.2-9). Avec cette cloison, seul un côté du four est chauffé et seuls les éléments du côté droit sont utilisés. Cela économise de l'énergie et est idéal pour cuire la plupart des plats. Lors de l'utilisation de la cloison, de la condensation peut apparaître dans le four de gauche – cela est normal.

La cloison peut être retirée pour cuire de très grandes quantités ou de grands plats lors d'occasions spéciales. Lorsqu'une fonction est sélectionnée, cela met en marche les éléments de gauche ainsi que ceux de droite.

Toutes les fonctions du four sont disponibles pour la forme complète et la forme cloisonnée et des plaques pouvant être utilisée dans les deux formes sont fournies.

AVERTISSEMENT !

En retirant la cloison, faites très attention à ne PAS rayer la surface intérieure en verre de la porte. Des éraflures peuvent provoquer une charge et faire casser la porte.

Retrait de la Séparation

Assurez-vous que la cuisinière a refroidi avant d'essayer de retirer la séparation.

Ouvrez en grand la porte du four et ôtez les grilles. Pour retirer la séparation, inclinez légèrement cette dernière vers le haut et maintenez fermement son côté inférieur pour éviter tout contact entre la base en métal et la porte vitrée (Fig.2-10 et Fig.2-11).

Nous recommandons de protéger la porte à l'aide d'un torchon avant d'ôter la séparation. Vous éviterez ainsi les éraflures à l'intérieur de la porte.

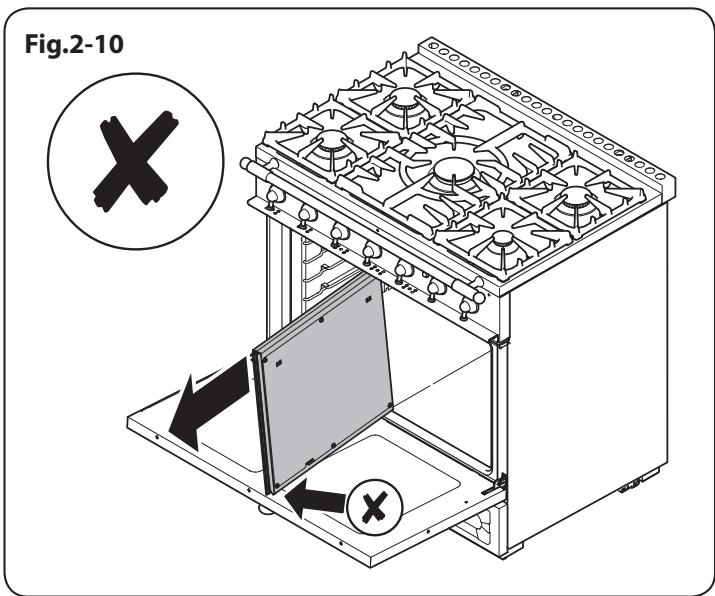

NE placez PAS d'objets métalliques, notamment des plats, sur la porte vitrée pour éviter les éraflures et un dysfonctionnement ultérieur.

Four Multifonctions

Le four est un four multifonctions (Fig.2-12). Outre le ventilateur de four et l'élément du ventilateur, le four est doté de deux éléments chauffants supplémentaires, l'un visible dans la voûte, et l'autre sous la sole. Veillez à ne pas toucher l'élément supérieur et le déflecteur de l'élément lors de l'insertion ou du retrait des plats dans le four.

Le four multifonctions a trois fonctions de cuisson principales : cuisson ventilée, cuisson ventilée mixte et cuisson conventionnelle. Utilisez ces fonctions pour effectuer l'essentiel de la cuisson.

L'élément gratineur et la chaleur inférieure peuvent être utilisés en fin de cuisson pour finir certains plats.

Utilisez les fonctions gril ventilé pour la cuisson au gril et décongélation pour décongeler de petites quantités d'aliments surgelés.

Le Tableau 2-1 récapitule les modes multifonctions.

Remarque : Le four multifonctions permet de nombreuses utilisations variées. Nous vous conseillons de bien surveiller la cuisson jusqu'à ce que vous soyez familiarisé avec chaque fonction (Fig.2-13). N'oubliez pas : toutes les fonctions ne conviennent pas à tous les types d'aliments.

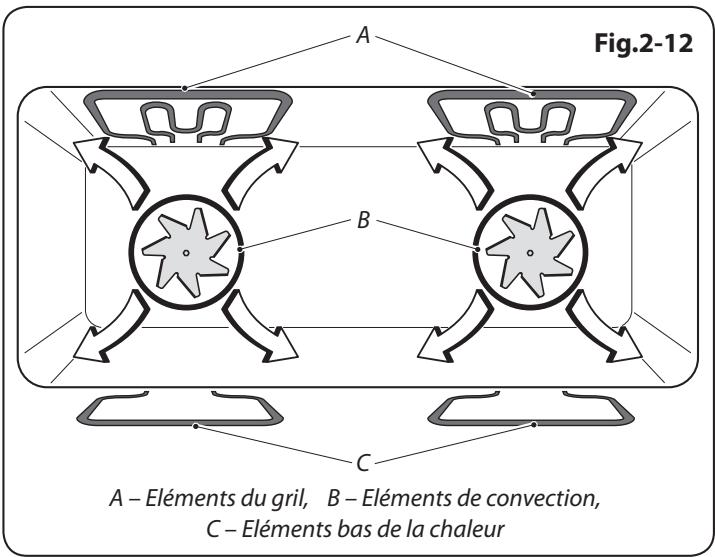

Fig.2-12 A B C A – Eléments du gril, B – Eléments de convection, C – Eléments bas de la chaleur

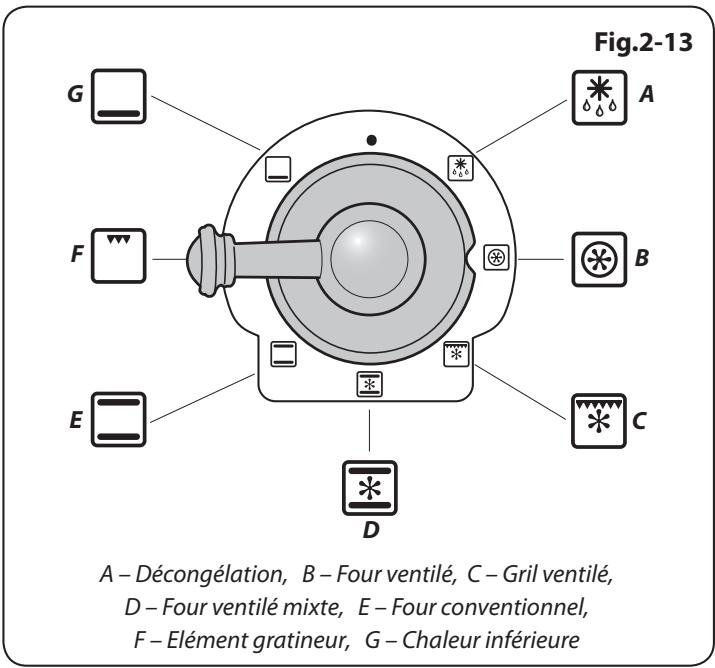

Fig.2-13 A - Décongélation, B - Four ventilé, C - Gril ventilé, D - Four ventilé mixte, E - Four conventionnel, F - Elément gratineur, G - Chaleur inférieure

Fonction	Utilisation
Décongélation	Décongélation de petites quantités d'aliments dans le four sans chaleur
Four ventilé	Fonction de cuisson complète, chaleur uniforme; idéale pour la pâtisserie
Gril ventilé	Gril des viandes et poissons, avec porte du gril fermée
Four ventilé mixte	Fonction de cuisson complète; parfaite pour les rôtis et la pâtisserie
Four conventionnel	Fonction de cuisson complète pour les rôtis et la pâtisserie dans la partie inférieure du four
Elément gratineur	Pour gratiner les plats recouverts de fromage
Chaleur inférieure	Pour dorer les fonds de quiches, pizzas ou pâtisseries

Tableau 2-1

Français

Modes du four Multifonctions

Décongélation

Avec cette fonction, le(s) ventilateur(s) du (des) four(s) brasse(ent) uniquement de l'air froid. Il n'y a pas de chaleur. Cette fonction permet de décongeler des aliments, en petites quantités, par exemple des desserts, gâteaux à la crème, morceaux de viande, poissons et volailles.

Ce type de décongélation accélère le processus de décongélation et protège les aliments de la contamination. Placez les morceaux de viande, poisson et volaille sur une grille, au-dessus d'une plaque prévue pour l'égouttement. N'oubliez pas de nettoyer la grille et la plaque après décongélation.

La porte du four doit être fermée pendant la décongélation. Ne pas décongeler dans un four chaud. Des aliments plus volumineux, tels que des poulets entiers et des rôtis, ne doivent pas être décongelés de cette façon. Nous vous conseillons de les décongeler au réfrigérateur.

Vérifiez que les aliments à base de produits laitiers, la viande et la volaille sont complètement décongelés avant de les cuire.

Four Ventilé

Cette fonction commande les ventilateurs et l'élément chauffant autour de ceux-ci. Une chaleur uniforme est produite partout dans le four, ce qui permet la cuisson rapide de grandes quantités d'aliments.

La cuisson au four à convection est particulièrement recommandée pour la cuisson simultanée sur plusieurs grilles du four et est une excellente fonction « polyvalente ». Vous devrez peut-être diminuer la température de 10°C environ pour des plats que vous aviez l'habitude de cuire dans un four conventionnel.

Si vous préchauffez le four, attendez que le voyant s'éteigne avant de mettre le plat au four.

Gril Ventilé

Cette fonction commande le ventilateur pendant que l'élément chauffant supérieur est en marche. On obtient ainsi une chaleur plus uniforme, moins intense que celle d'un gril conventionnel. Pour obtenir les meilleurs résultats possibles, placez les aliments à griller sur la lèchefrite fournie. Ce type de cuisson est idéal pour les morceaux de viande ou de poisson épais, car la circulation de l'air diminue l'intensité de la chaleur du gril. La porte du four doit être fermée pendant la cuisson au gril pour éviter un gaspillage d'énergie. Vous constaterez que vous devrez moins surveiller et tourner les aliments cuits de cette façon. Cette fonction nécessite un préchauffage avant la cuisson.

Four Ventilé Mixte

Cette fonction commande les ventilateurs et brasse l'air chauffé par les éléments chauffants de la voûte et de la sole du four. Cette fonction, qui combine la cuisson ventilée et la cuisson conventionnelle (chaleur supérieure et inférieure), est un moyen de cuisson idéal pour les aliments volumineux (gros rôti, par exemple) pour lesquels une cuisson complète est très importante. On peut également faire cuire des plats simultanément sur deux grilles, mais les plats devront être intervertis pendant la cuisson, car, avec cette fonction, la chaleur est plus intense dans la voûte du four qu'au niveau de la sole.

Ce mode de cuisson est intensif et rapide; surveillez les aliments cuits ainsi jusqu'à ce que vous soyez familiarisé avec cette fonction.

Four Conventionnel (Chaleur Supérieure et Inférieure)

Cette fonction combine la chaleur fournie par les éléments supérieurs et inférieurs. Elle est particulièrement utile pour la cuisson des aliments rôtis et des pâtes à tartes, gâteaux et biscuits. Les aliments cuits sur la grille supérieure gratineront et doreront plus rapidement que ceux placés sur la grille inférieure car la chaleur est plus intense dans la voûte du four qu'au niveau de la sole, comme dans le cas de la fonction « Four Ventilé Mixte ». Des aliments semblables cuits ainsi devront être intervertis pour cuire uniformément. Cette fonction permet donc de cuire des aliments nécessitant des températures de cuisson différentes, en utilisant la zone moins chaude dans la partie inférieure du four et la zone plus chaude dans la partie supérieure du four.

Elément Gratineur

Cette fonction utilise uniquement l'élément situé dans la voûte du four. C'est une fonction utile pour gratiner ou finir des gratins de pâtes, des légumes en

sauce et des lasagnes, le plat à gratiner étant déjà chaud avant la mise en marche de l'élément supérieur.

Chaleur Inférieure

Cette fonction utilise uniquement l'élément inférieur. Elle permettra de dorer le fond d'une pizza ou d'une quiche ou de terminer la cuisson d'un fond de tarte sur une grille inférieure. C'est également une chaleur douce, parfaite pour le mijotage de plats placés au milieu du four ou pour réchauffer des assiettes.

Les fonctions Elément gratineur et Chaleur inférieure sont des adjonctions utiles à votre four et vous permettent de finir vos plats à la perfection. Vous constaterez rapidement que leur utilisation contribue à étendre vos compétences culinaires.

Fonctionnement du Four

Le four multifonctions est doté de deux commandes : un sélecteur de fonction et un bouton de réglage de température (Fig.2-14).

Tournez le sélecteur de fonction pour le mettre sur une fonction de cuisson. Ceci est le réglage du four à convection (Fig.2-15).

Tournez le bouton de réglage de température du four pour le mettre sur la température requise.

Le voyant du four restera allumé jusqu'à ce que le four atteigne la température requise. Il s'allumera et s'éteindra pendant la cuisson pendant que le thermostat du four maintient la température requise (Fig.2-16).

N'oubliez pas : toutes les cuisinières sont différentes – les températures de vos nouveaux fours peuvent être différentes de celles de votre ancienne cuisinière.

Chaque four est fourni avec :

• 1 grille télescopique sur toute la largeur avec glissières (Fig.2-17)
• 1 grille totalité du four et support (Fig.2-18)
• 1 plateau de pâtisserie (Fig.2-19)
• 3 grilles éco-énergie (Fig.2-20)
• 1 cloison éco-énergie (Fig.2-21)

Les grilles de four sont retenues lorsqu'elles sont tirées vers l'avant mais elles peuvent aisément être enlevées et remises.

Retirer et Installer une Étagère sur les Supports Latéraux

Le support possède un petite butée sur chaque côté (Fig.2-22). Pour retirer le support, alignez ces derniers avec les butées sur le support du support (Fig.2-23). Soulevez le support vers le haut afin qu'il passe sur la butée de la plaque et ensuite tirez-le vers l'avant (Fig.2-24).

Montez-le à nouveau dans l'ordre inverse en vous assurant de le repousser complètement.

Installation des Glissières Télescopiques pour Étagères

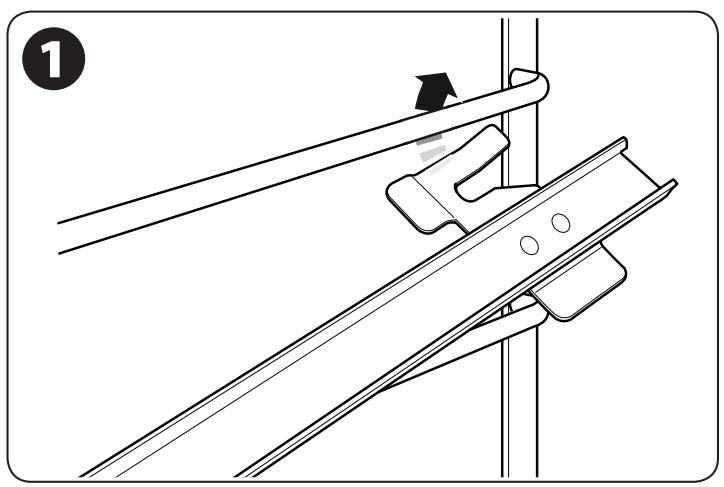

Le bras de glissière en position fermée, placez l'ouverture de la fente arrière supérieure sur le support latéral (Fig.2-25). N'allez pas plus loin que l'ouverture à ce stade.

Levez le devant du bras de glissière afin de placer la fente avant contre le support latéral (Fig.2-25).

Poussez le bras de glissière vers l'arrière du four. Le crochet à l'avant se lèvera et s'abaissera pour bien maintenir en place le bras de glissière (Fig.2-25).

Installation d'une Étagère sur les Glissières Télescopiques pour Étagères

Tirez entièrement sur les glissières télescopiques pour qu'elles soient complètement dépliées. Tout en tenant l'étagère au-dessus des glissières, inclinez l'avant vers le bas et placez sur l'avant des glissières. Posez l'étagère à plat. Appuyez sur l'arrière de l'étagère pour qu'elle se fixe en place.

Retirer une Étagère des Glissières Télescopiques pour Étagères

Faites glisser le support sur les glissières. Tout en maintenant une des glissières en toute sécurité, soulevez avec précaution l'arrière du support vers le haut : le support sera éjectée de l'onglet de retenue central. Répéter cette action sur le côté oppose.

Remarque : Pour aider le retrait du plateau vous pouvez insérer un outil plat adapté par l'ouverture du côté des glissières et levez la grille (Fig.2-26).

Inclinez l'avant de la grille vers le bas et la soulevez ensuite les glissières (Fig.2-27).

Retirer les Glissières Télescopiques pour Étagères

Tout d'abord, enlevez l'étagère conformément aux consignes fournies dans la section « Retirer une étagère des glissières télescopiques pour étagères »

Placez un doigt sous la glissière télescopique et faites-la se lever.

Ouvrez le crochet de dessus la glissière et tirez sur la glissière vers l'avant puis vers le bas pour l'enlever.

Eclairage du Four

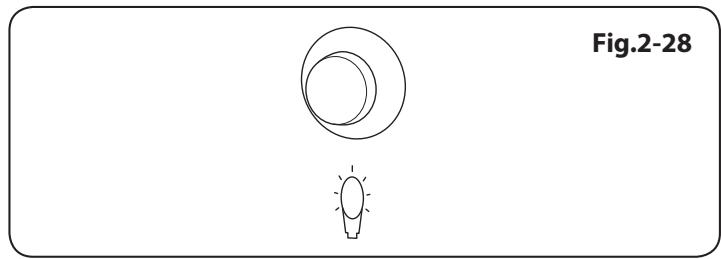

Appuyez sur le bouton approprié pour allumer les éclairages des fours (Fig.2-28).

Si un des éclairages est défectueux, mettez l'appareil hors tension au niveau du disjoncteur avant de changer l'ampoule. Pour des informations détaillées sur la façon de changer une ampoule d'éclairage de four, reportez-vous à la section « Dépannage ».

Fig.2-26

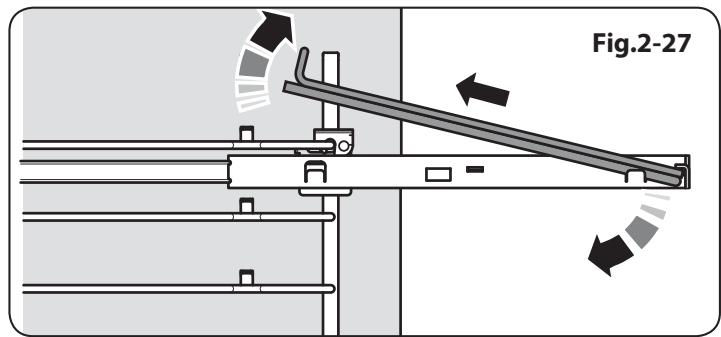

Fig.2-27

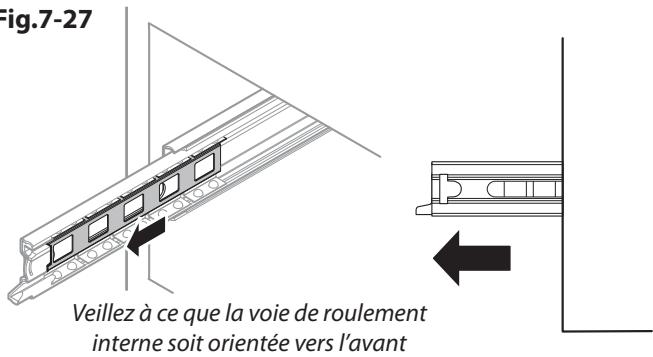

Fig.2-30 Assurez-vous que la rainure intérieure est à l'avant

Le tiroir inférieur permet le rangement des plaques de cuisson et autres ustensiles de cuisine.

Il peut devenir très chaud ; n'y rangez pas d'objets susceptibles de fondre ou de s'enflammer. Ne rangez jamais de produits inflammables dans le tiroir. Ces produits incluent les objets en papier, en plastique et en tissu, tels que les livres de cuisine, les ustensiles en plastique et les torchons, ainsi que les liquides inflammables. Ne rangez pas de produits explosifs, tels que des bombes aérosols, sur ou près de la cuisinière.

Les produits inflammables risquent d'exploser et de causer des incendies et des dommages matériaux.

Le tiroir peut être retiré de la cuisinière à des fins de nettoyage, etc.

Pour Retirer le Tiroir de Rangement

Tirez sur le tiroir jusqu'à la butée.

Poussez les extrémités des attaches en plastique – vers le bas du côté gauche et vers le haut du côté droit – pour relâcher les taquets qui retiennent le tiroir sur les rails latéraux

(Fig.2-29). En même temps, tirez le tiroir hors des rails latéraux.

Pour des raisons de sécurité, les rails latéraux à l'intérieur s'enfoncent dans la cavité.

Pour Installer le Tiroir de Rangement

Faites glisser les rails latéraux jusqu'à ce qu'ils soient complètement étendus (Fig.2-30).

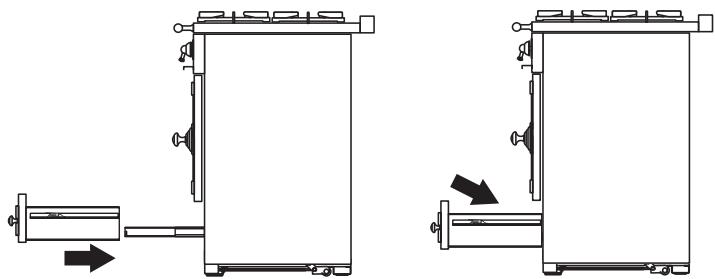

Levez le tiroir sur les côtés et placez l'un des rails du tiroir (environ 15 mm) sur l'un des rails latéraux à l'intérieur

(Fig.2-31).

Tournez le tiroir pour placer le rail restant du tiroir sur le rail latéral opposé à l'intérieur.

Faites soigneusement glisser le tiroir dans la cavité. Vous ressentirez éventuellement une certaine résistance alors que le tiroir se place entièrement sur les rails latéraux à l'intérieur.

3. Conseils Pour la Cuisson

Conseils Pour la Fours Multifonction

N'oubliez pas : toutes les fonctions ne conviennent pas à tous les types d'aliments. Les températures du four et les temps de cuisson sont fournis à titre indicatif uniquement.

Conseils Généraux Pour la Cuisson au Four

Veillez à ce que les grilles intérieures soient toujours insérées à fond dans le four.

Placez les plaques de cuisson, plats à rôtir, etc., à niveau, au centre des grilles du four. Placez les autres plats au centre sur les grilles. Eloignez les plaques et les plats de cuisson des bords du four, afin de ne pas trop dorer les aliments.

Lorsque le four est en marche, ne laissez pas la porte du four ouverte plus longtemps que nécessaire, afin de prévenir une surchauffe des boutons de commande.

• Laissez toujours un « doigt de largeur » entre des plats placés sur une grille de four. Ceci afin de faciliter la circulation de chaleur autour des plats.
• Pour réduire les projections grasses lorsque vous ajoutez des légumes dans la graisse chaude autour d'un rôti, séchez soigneusement les légumes ou enduisez-les d'un peu d'huile à friture.
• Placez les plats susceptibles de bouillir et déborder pendant la cuisson sur une plaque de cuisson.
  • Le four produit assez de chaleur pendant la cuisson pour réchauffer des assiettes placées dans l'enceinte du gril.
• Si vous souhaitez dorer un fond de tarte, préchauffez une plaque de cuisson pendant 15 minutes avant de placer le plat au centre de la plaque.

4. Tableau de Cuisson

Les températures du four et les temps de cuisson sont fournis à titre indicatif uniquement. En fonction des goûts de chacun, les températures devront peut-être être modifiées dans un sens ou dans l'autre, pour obtenir les résultats que vous recherchez.

Dans un four ventilé les plats sont cuits à une température plus basse que dans un four traditionnel. Lorsque vous suivez une recette, réduisez la température indiquée de 10°C et le temps de cuisson de 5-10 minutes. La température dans un four ventilé ne varie pas selon la position dans le four - vous pouvez donc utiliser n'importe quelle grille.

Haut Centre Base Position de grille

* Avant la cuisson, décongelez complètement les viandes et volailles congelées.

	Température Four Conventionnel °C	Position de grille	Température Four Ventilé °C	Temps de Cuisson Approximatif
Viande
Bœuf	160	C	150	30-35 minutes par 500g +30-35 minutes.	Farci et roulé - Ajoutez approximativement 10 minutes/500g aux temps de cuisson ci-dessus ou faites cuire à 200°C pendant 20 minutes, puis à 160°C pendant le reste de la cuisson.
	200	C	190	20-25 minutes par 500g +20-25 minutes.
Agneau	160	C	150	30-35 minutes par 500g +30-35 minutes.
	200	C	190	20-25 minutes par 500g +20-25 minutes.
Porc	160	C	150	35-40 minutes par 500g +35-40 minutes.
	200	C	190	25-30 minutes par 500g +25-30 minutes.
Volaille
Poulet	160	C	150	20-25 minutes par 500g +20-25 minutes.	Volaille farcie - Cuisson à 200°C ou à 200°C pendant 20 minutes, puis à 160°C pendant le reste de la cuisson.
	200	C	190	15-20 minutes par 500g +15-20 minutes.
Dinde	160	C	150	25-30 minutes par 500g +25-30 minutes.	Préemballée (fraîche ou congelée): Suivre les temps de cuisson indiqués sur l'emballage.
	200	C	190	20 minutes par 500g +20 minutes.
Canard	160	C	150	25-30 minutes par 500g.
	200	C	190	20 minutes par 500g.	Avant la cuisson, decongelez complètement les rotis et volailles congeles.
Plat braisé	140-150	C	130-140	2-4 heures selon la recette.
Poisson
	190	C	180	Filet 15-20 minutes. Morceau entier 15-20 minutes par 500g.
	190	C	180	Morceau entier 10 minutes par 500g +10 minutes.
	190	C	180	Steaks selon l'épaisseur.
Gâteau
Cake 100% fruits confits	140	C/B	130	45-50 minutes par 500g de pâte.
Fruits 180mm	150	C/B	140	2-2,5 heures.
Fruits 230mm	150	C/B	140	3,5 heures.
Gâteau quatre quarts 180mm	180	C	170	20-30 minutes.
Desserts
Tarte pâte brisée	200	C	190	30-40 minutes.
Tourtes aux fruits	180	C	170	30-40 minutes permutation après 25 minutes.
Tartelettes	180	C	170	15-20 minutes.
Pâte feuilletée	220	C	210	20-40 minutes selon la taille.
Meringues	100	C	90	2-2,5 heures selon la taille.
Pain	220	C	210	20-30 minutes.

5. Dépannage

Défaillance de l'allumage ou des brûleurs de la table de cuisson

L'appareil est-il sous tension ?

Les trous du générateur d'étincelles (électrode d'allumage) ou du brûleur sont-elles obstruées par des débris ?

Les têtes des brûleurs sont-ils placés correctement ? Voir la section « Nettoyage ».

Souvenez-vous que chaque brûleur a un dispositif de sécurité spécial qui coupe l'alimentation en gaz en cas d'extinction de la flamme. À l'allumage d'un brûleur, le dispositif de sécurité doit être désactivé en maintenant le bouton de commande enfoncé pour permettre au gaz de s'échapper. Le détecteur de flamme peut ainsi s'échauffer et enclencher le dispositif de sécurité. Continuez d'appuyer sur le bouton pendant quelques secondes pour permettre l'arrivée du gaz dans le brûleur. Le système d'allumage produit une étincelle et allume le gaz.

Si le brûleur s'éteint lorsque vous relâchez le bouton de commande, le dispositif de sécurité n'a pas été enclenché. Mettez le bouton de commande sur la position Arrêt [Off], et attendez une minute avant d'essayer de nouveau, cette fois, en appuyant sur le bouton pendant un peu plus longtemps.

Les brûleurs de la table de cuisson ne s'allument pas

Si un des brûleurs ou tous les brûleurs de la table de cuisson ne s'allument pas, vérifiez que les composants ont été remis en place correctement après leur essuyage ou retrait à des fins de nettoyage.

Vérifiez que l'alimentation en gaz n'est pas défectueuse. Pour ce faire, vérifiez le fonctionnement de vos autres appareils à gaz.

Les brûleurs produisent-ils une étincelle lorsque vous appuyez sur le bouton de commande ? Dans la négative, vérifiez si l'appareil est sous tension.

De la vapeur s'échappe du four

Pendant la cuisson d'aliments à haute teneur en eau (frites surgelées, par exemple) un peu de vapeur peut être visible à la grille à l'arrière du chauffe-plats.

Faites attention en ouvrant la porte du four, une bouffée de vapeur peut s'échapper momentanément à l'ouverture du four. Reculez-vous et attendez que la vapeur se soit dissipée.

Le ventilateur du four est bruyant

Le bruit du ventilateur peut changer pendant le chauffage du four – ceci est tout à fait normal.

Quels sont les produits de nettoyage recommandés pour la cuisinière ?

Reportez-vous à la section « Nettoyage » pour en savoir plus sur le matériel recommandé pour le nettoyage.

N'utilisez jamais de produits nettoyants caustiques ou abrasifs qui abimeront la surface.

Les boutons de commande deviennent chauds lorsque j'utilise le four. Comment faire pour empêcher cela ?

Ceci est dû à la chaleur provenant du four. Ne laissez pas la porte du four ouverte.

En cas de problème concernant l'installation, si mon installateur d'origine ne peut pas venir résoudre le problème, à qui incombent les frais ?

C'est à vous qu'incombent ces frais. Les sociétés d'entretien factureront leurs interventions si elles réparent une installation effectuée par votre installateur d'origine. Il est de votre intérêt de contacter votre installateur d'origine.

Panne de courant

En cas de panne de courant, n'oubliez pas de régler de nouveau l'horloge pour permettre le fonctionnement automatique du four.

Les aliments cuisent trop lentement, trop rapidement, ou brûlent

Les temps de cuisson peuvent être différents de ceux de votre ancien four.

Vérifiez que vous utilisez les températures et positions de grilles de four recommandées.

Les températures du four et les temps de cuisson sont fournis à titre indicatif uniquement.

En fonction des goûts de chacun, les températures devront peut-être être modifiées dans un sens ou dans l'autre, pour obtenir les résultats que vous recherchez.

La cuisson au four n'est pas uniforme

Dans le cas d'un grand plat, vous devrez peut-être le tourner pendant la cuisson.

Si vous utilisez deux grilles, vérifiez qu'il y a assez de place pour permettre à la chaleur de circuler. Lorsque vous insérez une plaque de cuisson dans le four, veillez à la placer au centre de la grille.

Vérifiez que le joint d'étanchéité de la porte n'est pas endommagé.

Un récipient d'eau placé sur la grille doit avoir une profondeur uniforme. (S'il est plus profond à l'arrière, par exemple, l'arrière de la cuisinière doit être levé ou l'avant de la cuisinière abaissé.)

Si la cuisinière n'est pas à niveau, demandez à votre fournisseur de la mettre à niveau.

Français

Fig.5-1

Le four ne s'allume pas

L'appareil est-il sous tension?

Si ce n'est pas le cas, l'alimentation électrique est peut-être défectueuse.

Avez-vous sélectionné une fonction pour la cuisson?

Avec le temps, la température du four de la cuisinière devient plus chaude

Si le fait de mettre le bouton de réglage sur une température inférieure n'a pas eu d'effet ou a eu un effet temporaire, vous devrez peut-être remplacer le thermostat.

Cette intervention doit être effectuée par un spécialiste de l'entretien.

L'éclairage du four ne fonctionne pas

L'ampoule a probablement grillé. Vous pouvez acheter une ampoule de rechange (non couverte par la garantie) dans un magasin d'accessoires électriques. Demandez une ampoule à culot visable Edison 15W 230V, POUR FOURS. Cette ampoule doit pouvoir résister à une température de 300°C (Fig.5-1).

Avant de retirer l'ampoule usagée, mettez la cuisinière hors tension et assurez-vous que le four a refroidi.

Ouvrez la porte du four et retirez les grilles du four.

Dévissez le couvercle de l'ampoule en tournant en sens antihoraire (il peut être très difficile à dévisser) (Fig.5-2).

Dévissez l'ampoule en tournant en sens antihoraire, en vous protégeant les mains avec un gant pour ne pas vous blesser.

Vissez l'ampoule de rechange, puis revissez le couvercle de l'ampoule.

Remettez l'appareil sous tension et contrôlez le fonctionnement de l'éclairage.

6. Nettoyage de la Cuisinière

Avant un nettoyage complet, mettez la cuisinière hors tension. N'oubliez pas de remettre sous tension avant d'utiliser la cuisinière.

N'utilisez jamais de solvants pour peinture, de cristaux de soude, de nettoyants caustiques, de poudres biologiques, d'eau de Javel, de nettoyants chlorés, ni de produits abrasifs à gros grain ou de sel.

Ne mélangez pas plusieurs produits nettoyants, car ils risquent de réagir entre eux et d'avoir des effets nocifs.

Toutes les parties de la cuisinière peuvent être lavées à l'eau savonneuse chaude – mais veillez à prévenir toute infiltration d'eau dans l'appareil.

N'oubliez pas de mettre de l'électricité avant de réutiliser la cuisinière.

Entretien Quotidien

Le nettoyage de la cuisinière n'est pas une tâche particulièrement agréable, mais est nécessaire pour préserver les performances et l'aspect de l'appareil. Il est toujours préférable d'essuyer immédiatement les déversements, pour éviter qu'ils ne brûlent et ne deviennent plus difficiles à éliminer par la suite.

Veillez à ce que la circulation de l'air de combustion et de ventilation de la cuisinière ne soit pas entravée – par exemple, par une accumulation de graisse.

Dans le cas du gaz naturel, les flammes des brûleurs doivent avoir une couleur bleutée avec, au plus, une légère bordure jaunâtre.

Dans le cas du gaz de pétrole liquéfié (GPL), les flammes peuvent être plus « douces ». Les flammes des brûleurs de la table de cuisson peuvent avoir une pointe légèrement jaunâtre.

Si la flamme présente une longue pointe blanche, contactez un technicien d'entretien.

Nettoyage des Déversements

Dans le cas de déversements et débordements en cours de cuisson, éteignez le brûleur dès que possible et laissez refroidir. Ne nettoyez pas tant que la surface tachée n'a pas complètement refroidi. Essuyez les déversements dès que possible.

Veillez à prévenir les infiltrations d'eau dans la cuisinière.

Brûleurs de la Table de Cuisson

Les têtes et chapeaux de brûleurs sont démontables pour faciliter le nettoyage. Vérifiez qu'ils sont complètement secs avant de les remettre en place (Fig.6-1). Lors de la remise en place d'un chapeau de brûleur, veillez à le placer correctement sur son socle (Fig.6-2).

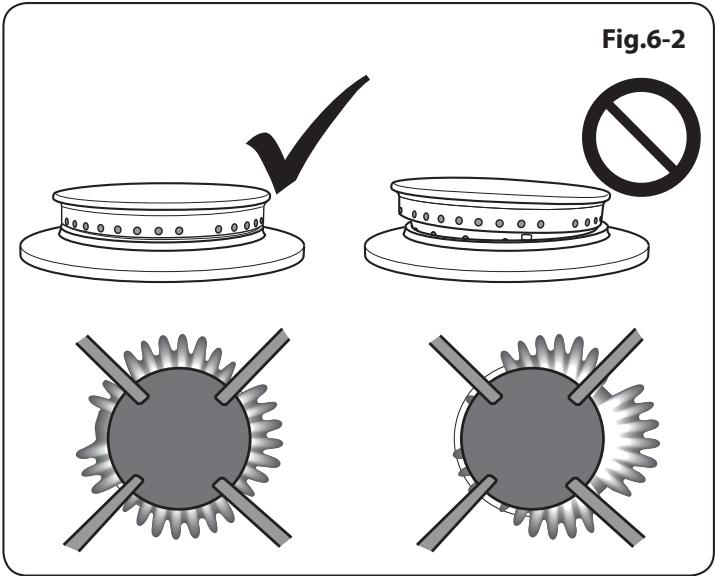

A – Tête de brûleur, B – Socle de brûleur

Fig.6-2

Français

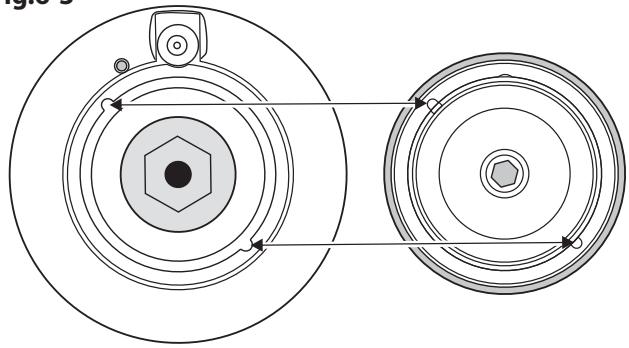

Fig.6-3

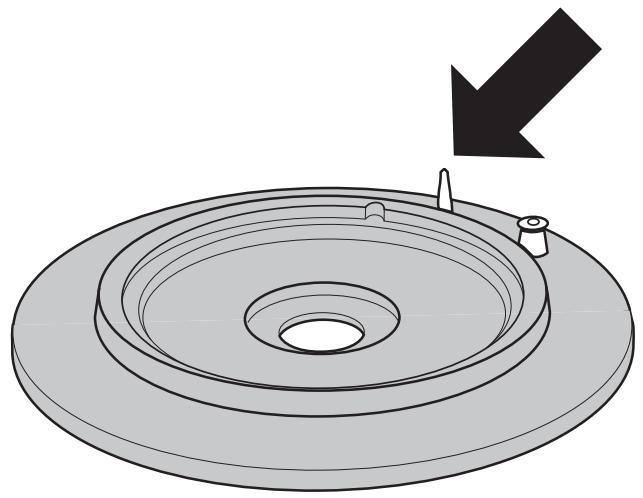

Si vous examinez la partie inférieure du chapeau du brûleur, vous pourrez voir deux petits « ergots » insérables dans les deux encoches sur le socle du brûleur (Fig.6-3).

Assurez-vous que les orifices des brûleurs ne sont pas obstrués. En cas d'obstruction des orifices, retirez les particules tenaces à l'aide d'un fil de fusible.

Table de Cuisson en Acier Inoxydable

Retirez les récipients de la table de cuisson. Enlevez les grilles de brûleur de la zone tachée et placez-les avec soin dans l'évier rempli d'eau savonneuse chaude. Essuyez les débris détachables sur la table de cuisson. N'utilisez pas de produits nettoyants abrasifs, y compris des produits nettoyants semiliquides, sur les surfaces en acier inoxydable brossé.

Pour obtenir les meilleurs résultats possibles, utilisez un produit détergent liquide.

Rincez à l'eau froide et séchez soigneusement avec un chiffon doux propre. Vérifiez que toutes les pièces sont sèches avant de les remettre en place.

Panneau de Commande et Porte de Four

N'utilisez pas de produits nettoyants abrasifs, y compris des produits nettoyants semi-liquides, sur les surfaces en acier inoxydable brossé. Pour obtenir les meilleurs résultats possibles, utilisez un produit détergent liquide.

Le panneau et les boutons de commande doivent être nettoyés uniquement avec un chiffon doux imbibé d'eau savonneuse chaude. Veillez à prévenir toute infiltration d'eau dans l'appareil. Essuyez avec un chiffon humide propre, puis lustrez à l'aide d'un chiffon sec. Les portes des fours doivent être nettoyées uniquement avec un chiffon doux imbibé d'eau savonneuse chaude.

Four et la Plaque de Séparation

Nettoyez le four et la plaque de séparation avec un produit nettoyant pour four, adapté à l'émail.

IMPORTANT : NE TREMPEZ PAS LA CLOISON DANS L'EAU. Vous risqueriez de l'endommager. Nettoyez-la uniquement avec un chiffon humide.

Les Panneaux Latéraux

Dépose des Panneaux Internes de Four

Retirez d'abord les grilles du four. Pour retirer les supports de grilles, soulevez-les pour les décrocher des deux trous de support et tirez vers vous (Fig.6-4).

Les panneaux internes ne sont pas interchangeables, mais sont spécifiques droite et gauche.

Pour déposer les panneaux latéraux, soulevez le panneau et faites-le glisser vers vous (Fig.6-5).

Remise en Place des Panneaux Internes de Four

La découpe doit être à la partie supérieure du panneau lors de la remise en place de celui-ci. Insérez le panneau vers le fond du four. Replacez ensuite les supports de grilles. Pour ce faire, insérez d'abord la partie inférieure du support dans l'encoche, puis les deux crochets à la partie supérieure.

Tableau Nettoyage

Les produits nettoyants indiqués sont en vente dans les supermarchés ou les magasins d'accessoires électriques (Tableau 6-1).

Pour les surfaces émaillées, utilisez un produit nettoyant recommandé pour l'émail vitrifié.

Un nettoyage régulier est recommandé. Pour faciliter le nettoyage, essuyez les taches immédiatement.

Table de Cuisson
Composant	Finition	Méthode de Nettoyage Recommandée
Surface de la table de cuisson	Email ou acier inoxydable	Eau savonneuse chaude, chiffon doux. Frottez doucement avec un tampon à récurer en nylon pour éliminer les taches tenaces.
Table de cuisson céramique/ induction	Verre trempé	Eau savonneuse chaude, nettoyant crème/tampon à récurer si nécessaire.
Plaque à griller (selon les modèles)	Surface antiadhésive	Laissez refroidir. Lavez à l'eau savonneuse chaude. N'utilisez pas de produits nettoyants/tampons abrasifs. Lave-vaisselle.
Zone de réchauffage (selon les modèles)	Verre trempé	Eau savonneuse chaude, nettoyant crème/tampon à récurer si nécessaire.
Extérieur de la Cuisinière
Composant	Finition	Méthode de Nettoyage Recommandée
Porte, pourtour de porte et extérieur du tiroir de rangement	Email ou peinture	Eau savonneuse chaude, chiffon doux.Frottez doucement les tâches tenaces avec un détergent liquide.
	Acier inoxydable	Chiffon multi-usages en microfibre (supermarché).
Côtés et plinthe	Surface peinte	Eau savonneuse chaude, chiffon doux.
Dosseret / Grille arrière	Email ou acier inoxydable	Eau savonneuse chaude, chiffon doux. Nettoyez soigneusement avec un produit nettoyant semi-liquide, si nécessaire.
Panneau de commande	Peinture, émail ou acier inoxydable	Eau savonneuse tiède. N'utilisez pas de produits nettoyants abrasifs sur les caractères.
Boutons de commande/poignées et garnitures	Plastique/chrome ou cuivre	Eau savonneuse tiède, chiffon doux.
	Laiton	Produit de polissage pour laiton (supermarché).
Vitre de porte de four / Couvercle en verre	Verre trempé	Eau savonneuse chaude, nettoyant crème/tampon à récurer si nécessaire.
Four et Gril
Composant	Finition	Méthode de Nettoyage Recommandée
Parois, sole et voûte du four - PAS les PANNEAUX AUTONETTOYANTS (voir ci-dessous)	Email	Tout produit nettoyant pour four utilisable avec l'émail.ATTENTION : PRODUITS NETTOYANTS CORROSIFS/CAUSTIQUES POUR FOURS : SUIVEZ LES INSTRUCTIONS DU FABRICANT.Evitez tout contact avec les éléments du four.
Panneaux autonettoyants de four (selon les modèles)	Email spécial partiellement autonettoyant	Cette surface est autonettoyante à 200°C ou plus; vous pouvez également retirer les panneaux et les nettoyer à l'eau savonneuse chaude et avec une brosse en nylon.
Grilles de four, Handyrack, grille de lèchefrite, Handygrill	Chrome	Tout produit nettoyant pour four utilisable avec le chrome. Tampon à récurer savonneux. Lave-vaisselle.
Lèchefrite/Plat à viande (selon les modèles)	Email	Eau savonneuse chaude. Tampon à récurer savonneux. Lave-vaisselle.

Tableau 6-1

INSTALLATION

Une fois le travail terminé, vérifiez que les alimentations de gaz et d'électricité sont correctement rebranchées.

7. Installation

A l'Intention de l'Installateur

Avant de commencer l'installation, veuillez remplir la fiche ci-dessous. Ceci permettra à votre client de vous contacter facilement en cas de problème relatif à l'installation.

Nom de l'Installateur

Société de l'Installateur

Numéro de Telephone de l'Installateur

Numéro de Série d'Appareils

Mesures et Reglements de Sécurité

Cette cuisinière doit être installée conformément aux instructions appropriées des présentes et à la réglementation nationale et locale en vigueur, ainsi qu'aux prescriptions des compagnies de gaz et d'électricité locales.

Avant l'installation, vérifiez que la cuisinière convient au type de gaz et à la tension d'alimentation électrique. Reportez-vous au badge technique.

Cet appareil doit être installé conformément à la réglementation en vigueur, et uniquement dans un endroit bien ventilé.

Lisez les instructions avant d'installer ou d'utiliser cet appareil.

Dans votre intérêt et par souci de sécurité, légalement, tous les appareils à gaz doivent être installés par des personnes compétentes. Une installation incorrecte n'engage ni la responsabilité, ni la garantie du fabricant, et peut donner lieu à des poursuites.

Cet appareil peut être modifié afin d'être utilisé avec d'autres types de gaz.

Ventilation

Cet appareil n'est pas raccordé à un dispositif d'évacuation des produits de combustion. Prêtez particulièrement attention à la réglementation en vigueur concernant la ventilation.

Emplacement de la Cuisinière

La cuisinière peut être installée dans une cuisine/un salon-cuisine, mais PAS dans une pièce contenant une baignoire ou une douche.

REMARQUE : Un appareil utilisable avec du gaz de pétrole liquéfié (GPL) ne doit pas être installé dans une pièce ou un espace intérieur souterrain, par exemple dans un sous-sol.

Modification

L'appareil est placé pour :

G20 20 mbar

Cat II _2 H3+

Cat II _2E+3+

Cat II _2L3B/P

Cat II _2E3B/P

Cat II _2 H3B/P

Cat II _2ELL3B/P

A la livraison, cet appareil est réglé sur gaz naturel de type H (G20 à 20 millibars).

Un kit de modification permettant l'utilisation d'autres gaz est fourni avec la cuisinière.

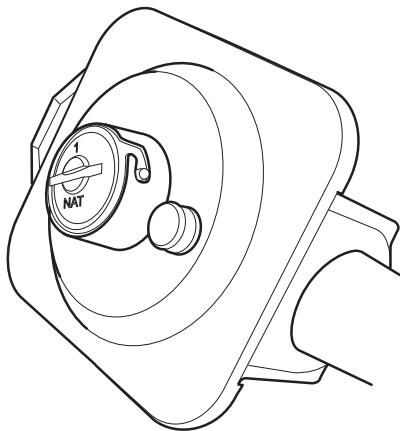

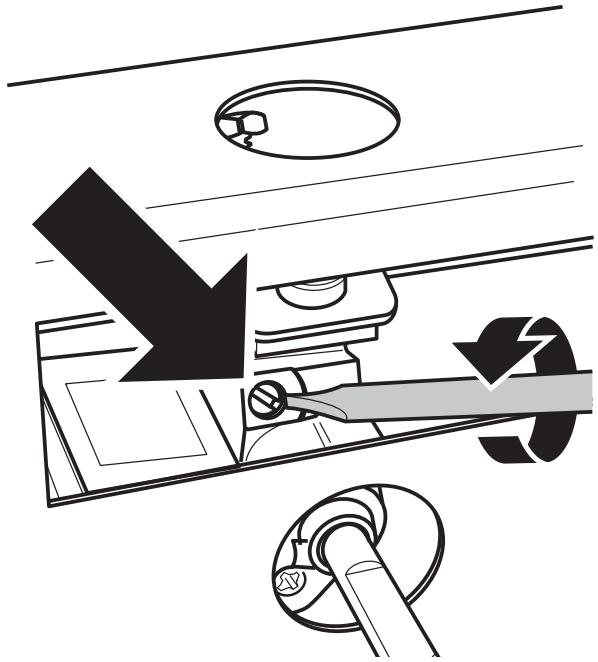

Si la cuisinière doit être modifiée pour fonctionner avec un autre gaz, nous recommandons d'effectuer cette modification avant l'installation. Reportez-vous aux instructions fournies avec le kit de modification.

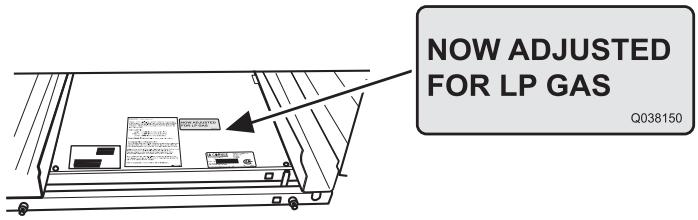

Après modification de l'appareil, veuillez apposer l'étiquette de modification sur la partie appropriée du badge technique, pour permettre d'identifier le type de gaz utilisé pour l'installation de la cuisinière.

INSTALLATION

Une fois le travail terminé, vérifiez que les alimentations de gaz et d'électricité sont correctement rebranchées.

L'installation de la cuisinière nécessitera l'emploi du matériel indiqué ci-dessous :

• Dispositif stabilisateur : Un dispositif stabilisateur (équerre ou chaîne) doit être monté sur la cuisinière si celle-ci est alimentée en gaz par le biais d'un tuyau flexible.
  Ce dispositif stabilisateur n'est pas fourni avec l'appareil mais est en vente dans la plupart des magasins de bricolage.
• Manometre.
• Tuyau flexible de gaz : Doit être conforme aux normes appropriées.
  • Multimetre : Pour les contrôles électriques.

Vous aurez aussi besoin des outils suivants :

1. Perceuse électrique
2. Foret à maçonnerie (nécessaire seulement pour montage sur sol en pierre ou en béton)
3. Chevilles Rawlplugs (nécessaires seulement pour montage sur sol en pierre ou en béton)
4. Mètre en acier
5. Tournevis cruciforme
6. Tournevis à lame plate
7. Niveau à bulle
8. Crayon
9. Clé réglable
10. Clé polygonale ou à douilles de 13 mm
11. 4 mm et 3 mm clé hexagonale

Vérification des Pièces :

Clés hexagonales	1x grille télescopique sur toute la largeur avec glissières
1x grille totalité du four et support	1x plaque à pâtisserie
3x grilles éco-énergie	Cloison éco-énergie
Plinthe	Kit d'extension de panneau latéral

INSTALLATION

Une fois le travail terminé, vérifiez que les alimentations de gaz et d'électricité sont correctement rebranchées.

Fig.7-1 75 mm min 800 mm min 75 mm min 915 mm min 942 mm max

Fig.7-2 900 mm min* 410 mm min 2.5 mm 2.5 mm

Fig.7-3

Positionnement de la Cuisinière

Le schéma indique les cotes minimales recommandées entre la cuisinière et les surfaces adjacentes (Fig.7-1).

Ne placez pas la cuisinière sur un support.

Le pourtour de la table de cuisson doit être au niveau ou au-dessus de tout plan de travail adjacent. Laissez un espace de 75 mm AU-DESSUS du niveau de la table de cuisson entre chaque côté de la cuisinière et toute surface verticale adjacente.

Pour les surfaces non combustibles (telles que le métal non peint ou les carrelages), cette cote peut être de 25 mm.

Laissez un espace de 650 mm au minimum entre la partie supérieure de la table de cuisson et une surface horizontale combustible.

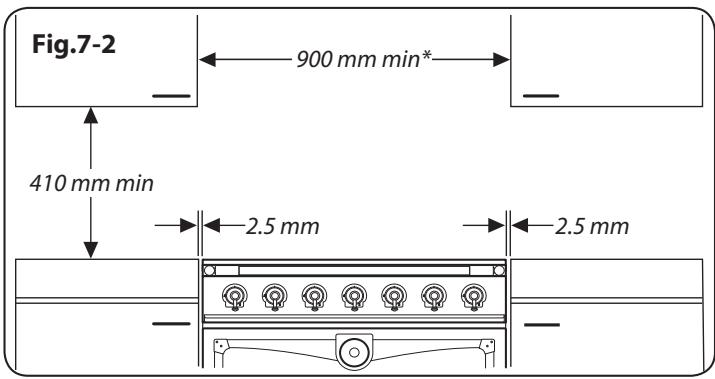

La Fig.7-2 indique les dégagements recommandés au-dessus de la cuisinière.

* Toute hotte de cuisinière doit être installée conformément aux instructions du fabricant de hotte.

Les surfaces des meubles et des murs de chaque côté et à l'arrière de l'appareil doivent être résistantes à la chaleur, aux éclaboussures et à la vapeur. Certains types de meubles de cuisine en vinyle ou en stratifié sont particulièrement susceptibles aux risques de dommages thermiques et de décoloration.

Nous déclinons toute responsabilité pour des dommages résultant d'une utilisation normale de la cuisinière et subis par des matériaux qui se décollent ou se décolorent à des températures de moins de 65°C au-dessus de la température ambiante.

Nous recommandons de laisser un espace de 905 mm entre les unités pour permettre le déplacement de la cuisinière. La cuisinière ne doit pas être encastrée – elle doit pouvoir être déplacée vers l'avant et vers l'arrière pour le nettoyage et l'entretien.

Déplacement de la Cuisinière

N'essayez jamais de déplacer la cuisinière lorsque celle-ci est sous tension.

La cuisinière est très lourde, faites très attention.

Nous recommandons de faire appel à deux personnes pour déplacer la cuisinière. Assurez-vous que le revêtement du sol est solidement fixé en place ou retirez-le afin de ne pas l'abîmer en déplaçant la cuisinière.

Deux galets arrière de mise à niveau et deux supports avant vissables facilitent le déplacement de la cuisinière. Vous devrez utiliser l'outil de mise à niveau.

Retirer du Tiroir de Stockage

Tirez complètement le tiroir.

Poussez les extrémités des attaches en plastique (vers le bas du côté gauche et vers le haut du côté droit) pour relâcher les taquets qui retiennent le tiroir sur les rails latéraux (Fig.7-3). En même temps, tirez le tiroir hors des rails latéraux.

INSTALLATION

Une fois le travail terminé, vérifiez que les alimentations de gaz et d'électricité sont correctement rebranchées.

Par sécurité, repoussez les glissières du tiroir. Mettez le tiroir de côté en lieu sûr et attendez que l'installation soit terminée avant de le remettre en place.

Retirer la Porte de Four

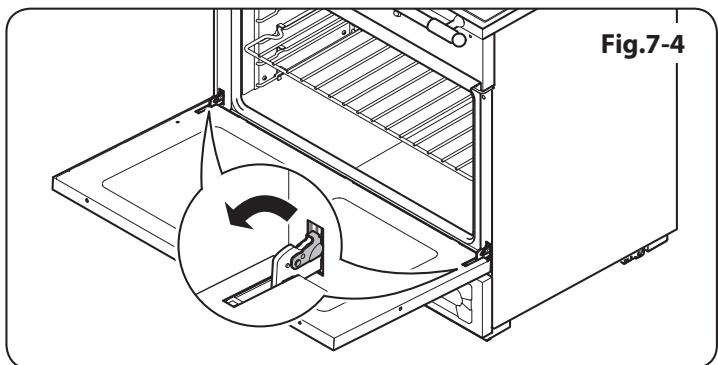

Pour déposer la porte du four, ouvrez complètement la porte. Faites pivoter les clips en « U » vers l'avant pour les mettre sur la position de verrouillage (Fig.7-4). Agrippez les côtés de la porte, puis soulevez et faites glisser la porte vers l'avant (Fig.7-5).

Baissez les Galets Arriere

Pour ajuster la hauteur de l'arrière de la cuisinière, mettre d'abord une clé à douille ou à crochet de 13 mm dans l'écrou hexagonal d'ajustement (Fig.7-6). Tourner l'écrou dans le sens horaire pour soulever et dans le sens antihoraire pour baisser.

Effectuez 10 tours complets (360°) en sens horaire.

Veillez à abaisser les DEUX GALETS ARRIERE.

Exécution du Mouvement

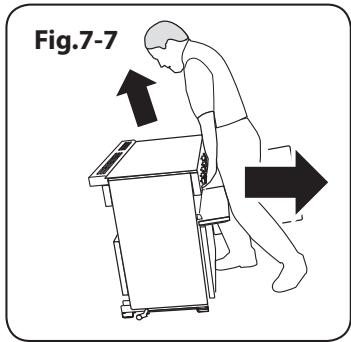

Ouvrir le côté arrière du plateau de base en carton. Agrippez la cuisinière sous le panneau de commande et soulevez légèrement l'avant de la cuisinière (Fig.7-7).

Poussez la cuisinière vers l'arrière avec précaution pour la dégager de son socle d'emballage. Retirez le plateau d'emballage. Poussez la cuisinière près de sa position finale, en laissant juste assez de place pour pouvoir avoir accès à l'arrière (Fig.7-8).

N'utilisez pas les poignées de portes ou les boutons de commande pour déplacer la cuisinière.

Mise à Niveau

Nous vous recommandons d'utiliser un niveau à bulle placé sur une des grilles de four pour vérifier le niveau.

Placez la cuisinière à l'emplacement prévu pour son installation, en veillant à ne pas exercer de force de torsion lorsque vous l'insérez entre les éléments de cuisine, pour ne pas l'endommager ou endommager les éléments.

Les supports avant et les galets arrière réglables permettent la mise à niveau de la cuisinière. Pour régler la hauteur de l'arrière de la cuisinière, utilisez l'outil de mise à niveau fourni pour tourner les écrous de réglage aux coins avant inférieurs de l'appareil. Pour régler les supports avant, tournez les socles pour lever ou abaisser.

Montage de la Grille d'Évacuation

La grille d'évacuation est emballée séparément.

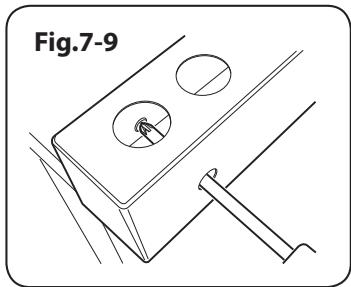

Le plus grand des trous latéraux est prévu pour l'accès du tournevis et doit être orienté vers l'arrière. Montez la grille à l'aide des vis et écrous fournis (Fig.7-9).

Attachez les extensions flexibles des conduits d'évacuation à la grille d'évacuation à l'aide des clips à l'intérieur de la grille (Fig.7-10).

Fig.7-4

Fig.7-5

Fig.7-6

Fig.7-7

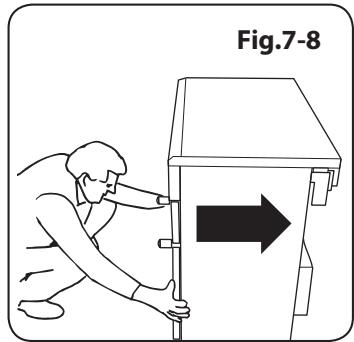

Fig.7-8

Une fois le travail terminé, vérifiez que les alimentations de gaz et d'électricité sont correctement rebranchées.

Fig.7-11

Restrictive de la chaîne

Fig.7-12
Support stabilisateur

La cuisinière 3 mm min Le sol Fixation sol classique

Fig.7-13

Support stabilisateur externe La cuisinière 3 mm min Au mur Le sol Fixation mur classique

Fig.7-14

Fixation de l'Équerre ou Chaîne de Stabilisation

Sauf indication contraire, une cuisinière raccordée à un tuyau flexible de gaz doit être fixée avec un dispositif stabilisateur adapté.

Les dispositifs stabilisateurs adaptés sont représentés en Fig.7-11, Fig.7-12 et Fig.7-13.

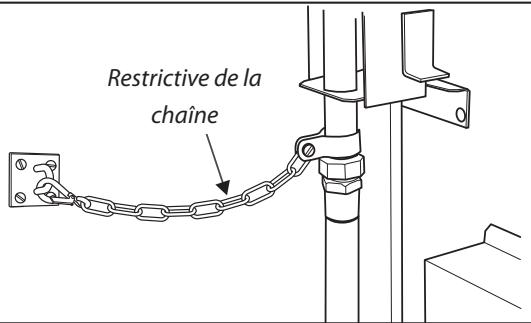

Si vous utilisez une chaîne de stabilisation (Fig.7-11) la chaîne devra alors être aussi courte que possible et fixée fermement à l'arrière de la cuisinière.

Si vous utilisez une équerre de stabilisation (Fig.7-12 et Fig.7-13), ajustez alors l'équerre de façon à avoir le moins de dégagement possible entre l'équerre et le rail de prise à l'arrière de la cuisinière.

Fixez l'équerre de sorte qu'elle s'encastre le plus loin possible dans le châssis de la cuisinière.

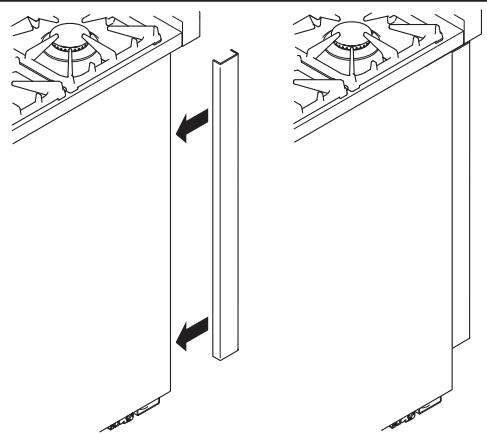

Trousse de Rallonge de Panneau Latéral

(En option supplémentaire)

La cuisinière est livrée avec deux panneaux de rallonge. Ils s'installent sur la face latérale visible de la cuisinière. La rallonge doit être installée par un installateur de gaz qualifié, de préférence durant l'installation initiale (Fig.7-14).

Contenu de la Trousse :

• Rallonge de panneau latéral 2
- Vis M5 4
• Écrou M5 4
• Grande rondelle 4
• Rondelle autobloquante 4

Instructions d'Installation

1. Insérez une vis et une rondelle dans le trou supérieur du côté arrière du panneau latéral de la cuisinière. Ajoutez une rondelle autobloquante et insérez l'écrou sur les filets de la vis sans serrer pour la maintenir en place. Répétez avec l'autre tour (Fig.7-15).
2. Glissez la rallonge latérale à partir du côté, derrière les rondelles (Fig.7-16).
3. Resserrez les vis du dessus et du dessous pour fixer la rallonge latérale.

INSTALLATION

Une fois le travail terminé, vérifiez que les alimentations de gaz et d'électricité sont correctement rebranchées.

Raccordement de l'Alimentation en Gaz

Doit être conforme aux normes appropriées. Le tuyau flexible (non fourni avec la cuisinière) doit être conforme aux normes en vigueur. Les tuyaux flexibles sont disponibles dans la plupart des magasins de matériaux et de bricolage.

L'alimentation en gaz domestique doit être terminée par un raccord baïonnette orienté vers le bas.

Le raccord de l'appareil est situé juste au-dessous du niveau de la table de cuisson, à l'arrière de la cuisinière. En cas de doute, contactez votre fournisseur.

Il est difficile de donner des cotes précises, étant donné que la hauteur de la cuisinière est réglable et que chaque raccordement est différent.

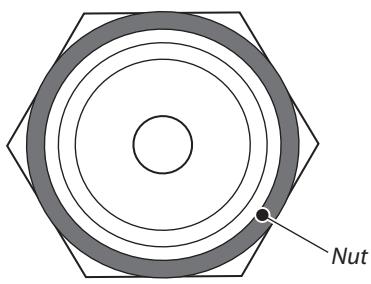

Le raccord d'admission de la cuisinière est de type interne ISO 7-1. Si le raccordement doit être de type ISO 228-1, utilisez le raccord d'adaptation ISO 7-1- ISO 228-1 fourni dans le kit de modification (Fig.7-17).

Vissez le raccord dans l'admission de la cuisinière en serrant à la main. A l'aide de deux outils appropriés, l'un placé au niveau de l'admission située sur la cuisinière pour veiller à en assurer stabilité et l'autre sur le raccord, vissez le raccord dans l'admission.

Couple minimum 15 Nm. Couple maximum 20 Nm.

Raccordement du tuyau flexible au connecteur.

Vous pouvez utiliser un tuyau flexible de 900 mm, mais un tuyau de 1250 mm offre plus de flexibilité quant au positionnement du raccord baïonnette et facilite le déplacement de la cuisinière.

Montez le tuyau de façon à ce que les raccords d'admission et de sortie soient verticaux et que le tuyau pende en forme de « U » (Fig.7-18). Vissez l'extrémité filetée du tuyau flexible dans l'admission de gaz.

Lorsque le raccordement est terminé, effectuez un essai de pression pour contrôler l'étanchéité de la cuisinière.

Essai de Pression

La pression de gaz peut être mesurée au niveau du point d'essai de pression qui se trouve sur le bloc de raccordement du gaz. Mettez en marche un des autres brûleurs de la table de cuisson.

Tournez et appuyez sur le bouton de commande du brûleur avec manomètre, pour permettre l'arrivée du gaz.

Reportez-vous au badge technique pour les pressions d'essais.

ISO 7-1 ISO 228-1

Fig.7-17

Une fois le travail terminé, vérifiez que les alimentations de gaz et d'électricité sont correctement rebranchées.

Fig.7-19

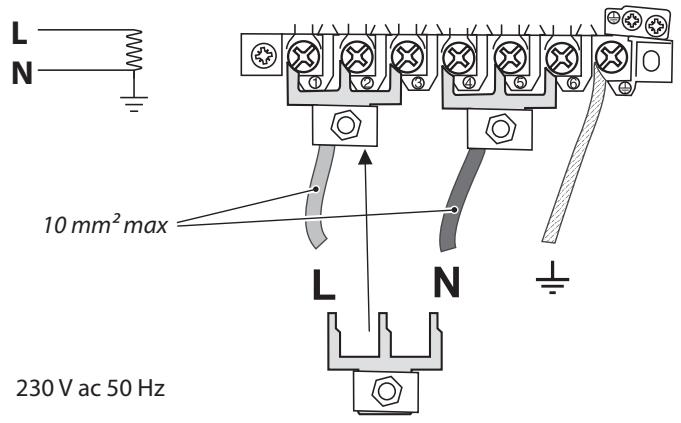

L N 10 mm² max L N 230 V ac 50 Hz

Fig.7-20

L1 N L3 L2 6 mm² max L1 L2 L3 N 3N ac 230/400 V 50 Hz人 10 mm² max

Raccordement Electrique

Cet appareil doit être installé par un électricien qualifié, conformément à la réglementation en vigueur et aux prescriptions de la compagnie d'électricité locale.

Disjoncteurs Differentials

L'utilisation conjointe de votre cuisinière et d'autres appareils domestiques peut entraîner des disjonctions fortuites; par conséquent, nous recommandons de protéger la cuisinière par un disjoncteur différentiel.

EN CAS DE DOUTE, CONSULTEZ UN ELECTRICIEN QUALIFIE.

MISE EN GARDE : CET APPAREIL DOIT ETRE MIS A LA TERRE.

Remarque : La cuisinière doit être raccordée à l'alimentation électrique correcte, indiquée sur l'étiquette de tension sur l'appareil, par le biais d'une unité de commande de cuisinière appropriée à interrupteur bipolaire (avec une séparation de contact de 3 mm au minimum entre les pôles).

Cette cuisinière ne doit pas être raccordée à une prise d'alimentation domestique ordinaire.

La charge électrique totale de cette cuisinière est de 3,6 kW approximativement. Le calibre du câble utilisé doit être approprié pour cette charge et être conforme à toutes les règlementations locales.

Pour accéder au bornier d'alimentation secteur, retirez le boîtier électrique sur le panneau arrière. Raccordez le câble d'alimentation secteur aux bornes correctes pour votre type d'alimentation électrique (Fig.7-19 et Fig.7-20). Vérifiez que les connecteurs sont montés correctement et que les vis des bornes sont bien serrées.

Fixez le câble d'alimentation secteur à l'aide du serre-câble.

INSTALLATION

Une fois le travail terminé, vérifiez que les alimentations de gaz et d'électricité sont correctement rebranchées.

Montage des Pièces Détachées

Installation des Boutons de Commande

La cuisinière est livrée avec 5 boutons de commande de brûleur pour la commande de gaz du côté gauche du panneau de commande (Fig.7-21).

Il y a également 2 boutons de commande du four (Fig.7-22).

Enfoncez le bouton sélecteur de four multifonctions et le bouton de température sur les tiges de commande à la droite du panneau de commande.

Montage de la Barre Ornamentale

La barre fournie comprend deux embouts avec vis d'arrêt, deux coupelles de friction et la barre elle-même (Fig.7-23).

Tenez une coupelle de friction par les languettes sur une extrémité de la barre. Placez un embout sur la barre et insérez-le sur la barre au-dessus de la coupelle (Fig.7-24).

Retournez la barre et insérez l'autre embout, avec l'autre coupelle, en prenant soin de ne pas rayer ni endommager le premier embout et en vérifiant l'alignement des deux embouts.

Montez la barre à torchons assemblée sur les goujons de montage saillants sur le panneau de commande et fixez-la en vissant les vis d'arrêt. Les vis d'arrêt doivent être sur la face inférieure.

Montage de la Poignée de Porte

Montez la poignée de porte sur le socles de poignée et vissez-la sur le supports sur la porte du four. Serrez à main seulement – n'utilisez pas d'outils (Fig.7-25).

Montage de la Plinthe

Retirez les trois vis pour les supports de la plinthe sur le bord avant inférieur de la cuisinière (Fig.7-26). Fixez la plinthe avec ces vis (des vis d'autres couleurs sont incluses dans le pack de pièces en vrac).

Une fois le travail terminé, vérifiez que les alimentations de gaz et d'électricité sont correctement rebranchées.

Fig.7-27

Fig.7-27 Veillez à ce que la voie de roulement interne soit orientée vers l'avant

Remise en Place du Tiroir

Faites glisser les rails latéraux jusqu'à ce qu'ils soient complètement étendus (Fig.7-27).

Levez le tiroir sur les côtés et placez l'un des rails du tiroir (environ 15 mm) sur l'un des rails latéraux à l'intérieur (Fig.7-28).

Tournez le tiroir pour placer le rail restant du tiroir sur le rail latéral opposé à l'intérieur.

Faites soigneusement glisser le tiroir dans la cavité. Vous ressentirez éventuellement une certaine résistance alors que le tiroir se place entièrement sur les rails latéraux à l'intérieur.

Remettez la Porte de Four

Pour remonter la porte, insérez les charnières dans leurs encoches. Faites pivoter les clips en «U» pour les replacer sur les charnières.

Vérifications du Fonctionnement de la Cuisinière

Vérification de l'Allumage des Brûleurs

Vérifiez le fonctionnement de chaque brûleur. Un dispositif de sécurité coupe l'alimentation en gaz du brûleur en cas d'extinction de la flamme. En appuyant sur le bouton, le brûleur est mis en marche par le biais d'un système d'allumage par étincelle.

Pour chaque brûleur, appuyez sur un bouton et mettez-le sur le symbole « ♠ ».

Le système d'allumage produit une étincelle et allume le gaz. Continuez d'appuyer sur le bouton pendant quelques secondes pour permettre l'arrivée du gaz dans le brûleur.

Si le brûleur s'éteint lorsque vous relâchez le bouton de commande, le dispositif de sécurité n'a pas été enclenché. Mettez le bouton de commande sur la position Arrêt [Off], et attendez une minute avant d'essayer de nouveau, cette fois, en appuyant sur le bouton pendant un peu plus longtemps.

Vérifications de Four

Allumez le four et vérifiez que le ventilateur du four se met en marche et que le four commence à chauffer. Éteignez le four.

Éclairage de Four

Appuyez sur l'interrupteur d'éclairage de four et vérifiez que l'éclairage fonctionne.

Remarque : Les ampoules de four ne sont pas incluses dans la garantie.

Assistance à la Clientèle

Veuillez indiquer vos coordonnées dans le tableau qui se trouve à la fin de la section « Utilisation de Votre Cuisinière » du présent Guide.

Veuillez indiquer au client comment faire fonctionner la cuisinière. Puis rangez ces instructions dans la chemise de couleur CornuFé de la pochette d'instructions et remettez-les au client.

8. Entretien et Pièces

Veuillez remplir la fiche technique ci-jointe et la conserver à des fins de référence ultérieure – cette information nous permettra d'identifier exactement votre cuisinière et de mieux répondre à vos besoins. Cette fiche vous fera gagner du temps et vous sera très utile plus tard en cas de problème concernant votre cuisinière. Nous vous conseillons également de conserver votre facture d'achat avec la présente brochure. Vous devrez peut-être présenter cette facture pour valider une visite sur place dans le cadre de la garantie.

Cette information figure sur le badge technique de l'appareil. Il est situé dans la partie inférieure du logement du tiroir. Pour le retrait du tiroir, voir la section « Rangement » des présentes instructions.

En Cas de Problème

Dans le cas où vous auriez un problème avec votre cuisinière, veuillez d'abord lire la suite de la présente brochure, en particulier la section « Dépannage », pour vérifier que l'appareil est utilisé correctement.

Si le problème persiste, contactez votre fournisseur.

Remarque

Si votre appareil n'est plus couvert par la garantie de trois ans, notre fournisseur de services d'entretien peut vous facturer cette visite.

Si vous devez faire appel à un technicien d'entretien et si le défaut n'est pas la responsabilité du fabricant, notre fournisseur de services d'entretien se réserve le droit de facturer son intervention.

Les rendez-vous non respectés par le client peuvent être facturés.

Après la Période de Garantie

Nous recommandons un entretien périodique de nos appareils pendant toute leur vie utile afin de garantir des performances et une efficacité optimales.

Les interventions d'entretien doivent être effectuées uniquement par des personnes techniquement compétentes et qualifiées.

Pièces de Rechange

Pour garantir une performance optimale et sûre, nous recommandons l'utilisation exclusive de pièces d'origine. N'utilisez pas de commandes de gaz remises à neuf ou non autorisées. Contactez votre fournisseur.

Type de Combustible

Nom de l’Appareil

Couleur

Numéro de Série de l’Appareil

Nom et Adresse du Détaillant

Date d’Achat

Nom et Adresse de l’Installateur

Date d’Installation
    A["Code"] | Description |
    B["A"] | Name |
    C["kb"] | Name |
    D["br"] | Name |
    E["br"] | Name |
    F["br"] | Name |
    G["br"] | Name |
    H["br"] | Name |
    I["br"] | Name |
    J["br"] | Name |
    K["br"] | Name |
    L["br"] | Name |
    M["br"] | Name |
    N["br"] | Name |
    O["br"] | Name |
    P["br"] | Name |
    Q["br"] | Name |
    R["br"] | Name |
    S["br"] | Name |
    T["br"] | Name |
    U["br"] | Name |
    V["br"] | Name |
    W["br"] | Name |
    X["br"] | Name |
    Y["br"] | Name |
    Z["br"] | Name |
    AA["br"] | Name |
    AB["br"] | Name |
    AC["br"] | Name |
    AD["br"] | Name |
    AE["br"] | Name |
    AF["br"] | Name |
    AG["br"] | Name |
    AH["br"] | Name |
    AI["br"] | Name |
    AJ["br"] | Name |
    AK["br"] | Name |
    AL["br"] | Name |
    AM["br"] | Name |
    AN["br"] | Name |
    AO["br"] | Name |
    AP["br"] | Name |
    AQ["br"] | Name |
    AR["br"] | Name |
    AS["br"] | Name |
    AT["br"] | Name |
    AU["br"] | Name |
    AV["br"] | Name |
    AW["br"] | Name |
    AX["br"] | Name |
    AY["br"] | Name |
    AZ["br"] | Name |
    BA["br"] | Name |
    BB["br"] | Name |
    BC["br"] | Name |
    BD["br"] | Name |
    BE["br"] | Name |
    BF["br"] | Name |
    BG["br"] | Name |
    BH["br"] | Name |
    BI["br"] | Name |
    BJ["br"] | Name |
    BK["br"] | Name |
    BL["br"] | Name |
    BM["br"] | Name |
    BN["br"] | Name |
    BO["br"] | Name |
    BP["br"] | Name |
    BQ["br"] | Name |
    BR["BR"] | Name |
    BS["BR"] | Name |
    BT["BR"] | Name |
    BU["BR"] | Name |
    BV["BR"] | Name |
    BW["BR"] | Name |
    BX["BR"] | Name |
    BY["BR"] | Name |
    BZ["Bz"] | Name |
    CA["Bz"] | Name |
    CB["Bz"] | Name |
    CC["Bz"] | Name |
    CE["Bz"] | Name |
    CF["Bz"] | Name |
    DG["Bz"] | Name |
    DH["Bz"] | Name |
    DI["Bz"] | Name |
    DJ["Bz"] | Name |
    DK["Bz"] | Name |
    DL["Bz"] | Name |
    DV["Bz"] | Name |
    DW["Bz"] | Name |
    DX["Bz"] | Name |
    DXB["Bz"] | Name
    DXBb["Bz"] + DXBbBZ = DXBbBZ

```

1. Schéma de Câblage
   Français

Code	Couleur
bk	Noir
br	Brun
r	Rouge
o	Orange
y	Juane
g	Vert
bl	Bleu
v (pr)	Violet (pourpre)
gy (s)	Gris (ardois)
w	Blanc
r (f)	Rouge (drapeau)

Code Description

A	Régulateur de fonction
B	Régulateur thermique
C	Elément inférieur droit
D	Elément supérieur extérieur droit
E	Elément supérieur intérieur droit
F	Elément de ventilateur droit
G	Ventilateur droit
H	Ventilateur de refroidissement
I	Elément inférieur gauche
J	Elément supérieur extérieur gauche
K	Elément supérieur intérieur gauche
L	Elément de ventilateur gauche
M	Ventilateur gauche
N	Protection thermostat
O	Voyant de four
P	Eclairage de four
Q	Eclairage de four
R	Interrupteur d'éclairage de four
S	Générateur d'étincelles
T	Commutateur de cloison
U	Commutateurs à prises

10. Fiche Technique

LA CUISINIÈRE EST DE CATÉGORIE : Cat II 2H3B/P ; Cat II 2H3+ ; Cat II 2E+3+ ; Cat II 2E3B/P ; Cat II 2L3B/P ; Cat II 2ELL3B/P .

Elle est fournie préréglée pour une utilisation avec du gaz naturel de type H. Un kit de modification pour utilisation avec d'autres types de gaz est fourni.

A L'INTENTION DE L'INSTALLATEUR : Veuillez placer ces instructions dans le livret dans le livret d'instructions et les remettre à l'utilisateur.

EMPLACEMENT DU BADGE TECHNIQUE : Partie inférieure du logement du tiroir – retirez le tiroir. Pour le retrait du tiroir, reportez-vous aux instructions d'installation.

PAYS DE DESTINATION : GB, IE, FR, NL, DE, SE, DK, NO, IT, PT, ES, PL, RU, GR, RO, AT, BE, CH, LU.

Raccordements

Gaz (Rp 1⁄2 au niveau du côté arrière droit)		Pression
Gaz naturel	20 mbar	230/400V 50 HzMin 16 A/phasée
Propane	37 mbar
Butane	29 mbar

Pour les pressions de contrôle, reportez-vous au badge technique de l'appareil.

Dimensions

Hauteur hors-tout	minimum 915 mm	maximum 942 mm
Largeur hors-tout	900 mm (Voir « Positionnement de la Cuisinière »)
Profondeur hors-tout	720 mm
Emplacement prévu pour fixation	(Voir « Positionnement de la Cuisinière »)
Espace minimum au-dessus de la table de cuisson	800 mm

Puissances

Four	Totalité	Moitié
Elément de ventilateur	3,31 kW	1,65 kW
Elément supérieur	3,49 kW	1,75 kW
Elément gratineur	2,11 kW	1,06 kW
Elément inférieur	1,38 kW	0,69 kW

Table de Cuisson	Gaz Naturel	Gaz de Pétrole Liquéfié (GPL)
Brûleurs central	4 kW	5 kW (357 g/h)
Grands brûleurs	3 kW	3 kW (214 g/h)
Brûleur avant droite	1,7 kW	1,7 kW (121 g/h)

Efficacité de Four

Catégorie d'efficacité énergétique: Sur une échelle de A (plus efficace) à G (moins efficace)	A
Consommation d'énergie basée sur une charge standard	0,99 kWh
Volume utilisable (litres)	115
Taille	Grande
Temps de cuisson – charge standard	44 mins
Surface de cuisson	2400 cm ^2

Puissance électrique totale maximale 230V (total approximatif, y compris ventilateur de four, etc.) : 3,6 kW.

La Cornue 1908

Ateliers La Cornue

14 rue du Bois du Pont

Z.I. les Béthunes

95310 Saint-Ouen l'Aumône

FRANCE

Tél. : + 33 (0)1 34 48 36 36 - Fax : + 33 (0)1 34 64 32 65

E-mail: [e-mail]

w w w . l a - c o r n u e . c o m

Telescopic Oven Shelf Kit

Télescopiques kit tablette du four

La Cornue 1908

AlberTine

www.la-cornue.com

Installations & Service Instructions Instructions d'installation et d'entretien

F200015-01

Fitting the telescopic runners – Placer les rails télescopiques

14 bis rue du Bois du Pont

Z.I. les Béthunes

95310 Saint-Ouen l'Aumône

FRANCE

Tél. : + 33 (0)1 34 48 36 36 - Fax : + 33 (0)1 34 64 32 65

E-mail: [e-mail]

w w w . l a - c o r n u e . c o m

Plaque de Mijotage 2

C'est l'élément de cuisson préféré des professionnels, en raison de sa polyvalence.

Il présente de nombreux avantages, notamment le fait de recréer le type de chaleur fourni par les anciens poêles en fonte ou les cuisinières à charbon.

Rien de mieux n'a été inventé depuis !

Montage de la plaque de mijotage

La plaque de mijotage est conçue pour remplacer les deux grilles centrales.

Retirez les deux grilles centrales. Rangez-les en lieu sûr, au cas où vous voudriez les utiliser plus tard.

Retirez l'anneau central de la plaque de mijotage.

Veillez à ne pas faire tomber la plaque sur la table de cuisson, afin de ne pas endommager la finition de la table avec les supports de la plaque. Positionnez la plaque de mijotage avec précaution, de façon à ce que la marque La Cornue soit à l'avant. L'avant de la plaque de mijotage doit être à niveau avec l'avant des grilles extérieures.

La plaque doit être placée uniquement au-dessus du brûleur central – n'essayez pas de la placer au-dessus des autres brûleurs.

Replacez l'anneau central. La plaque de mijotage n'est pas conçue pour être utilisée sans l'anneau central.

Utilisation de la plaque de mijotage

Attention

La plaque de mijotage devient très chaude à l'usage et reste chaude pendant longtemps après usage.

Ne la touchez pas tant que vous n'êtes pas sûr qu'elle est froide.

Allumez le brûleur central. Appuyez sur le bouton central et mettez-le sur le symbole de flamme pleine ( Aircraft).

Continuez d'appuyer sur le bouton pour permettre l'arrivée du gaz dans le brûleur pendant quelques secondes. Le système d'allumage produit une étincelle et allume le gaz.

Si le brûleur s'éteint lorsque vous relâchez le bouton de commande, le dispositif de sécurité n'a pas été enclenché. Tournez bouton de commande sur la position Arrêt et attendez une minute avant d'essayer de nouveau, en appuyant sur le bouton pendant un peu plus longtemps.

En cas de panne de courant, vous pouvez allumer le brûleur avec une allumette après avoir retiré l'anneau central de la plaque pour accéder au brûleur.

Allumez la plaque de mijotage avant de préparer vos ingrédients; un préchauffage de 15 minutes est recommandé.

Tournez le bouton pour régler la hauteur de flamme. Le symbole de contour de flamme indique le réglage minimum.

La grande surface de cuisson fournit des températures de cuisson variables.

Vous pouvez ainsi utiliser 3 ou 4 casseroles en même temps, sans avoir à manipuler le bouton.

Nous appelons cette surface le «piano du chef».

Quelques exemples d'utilisation de la plaque de mijotage :

Légumes

Faites bouillir de l'eau salée sur l'un des brûleurs extérieurs, plongez-y les légumes, puis continuez la cuisson sur la plaque de mijotage.

Sauces et crèmes

Placez la casserole au centre de la plaque de mijotage et fouettez la sauce ou la crème; lorsque celle-ci commence à épaissir, placez la casserole sur le bord, tout en continuant à mélanger.

Viande

Vous pouvez, par exemple, saisir des morceaux d'agneau ou de veau à feu vif, puis continuer leur mijotage ou cuisson sur la plaque.

Le contact entre la plaque de mijotage et votre récipient de cuisson est toujours uniforme, ce qui assure une répartition parfaitement uniforme de la chaleur.

Nettoyage de la plaque de mijotage

A ne pas faire

La finition émaillée de la plaque de mijotage est très résistante – mais peut être endommagée par certains produits de nettoyage.

N'utilisez jamais de solvants pour peinture, de cristaux de soude, de nettoyants caustiques, de poudres biologiques, d'eau de Javel, de nettoyants chlorés, de produits abrasifs à gros grain ou de sel. Ne mélangez pas plusieurs produits nettoyants, car ils risquent de réagir entre eux et d'avoir des effets nocifs.

Les acides peuvent endommager la finition. Essuyez dès que possible toute tache de vinaigre (acide acétique), de jus de fruit (acide citrique) etc.

N'utilisez pas de nettoyeurs pour fours en aérosols, etc.

Comment nettoyer

Laissez refroidir complètement la plaque de mijotage avant de la nettoyer.

Nettoyez avec précaution. Si vous utilisez une éponge ou un chiffon humide pour essuyer des taches sur une surface chaude, prenez garde aux brûlures par la vapeur. Certains produits nettoyants peuvent produire des vapeurs nocives au contact d'une surface chaude.

Nettoyez toujours la plaque après usage. Elle doit être nettoyée uniquement avec un chiffon doux imbibé d'eau savonneuse chaude. Veillez à prévenir toute infiltration d'eau dans l'appareil. Essuyez avec un chiffon humide propre, puis lustrez à l'aide d'un chiffon sec. Pour les taches tenaces, vous pouvez utiliser une brosse à vaisselle en nylon et de l'eau savonneuse chaude.

Pour un nettoyage plus poussé, vous pouvez retirer la plaque de la table de cuisson. Laissez refroidir complètement la plaque avant de la retirer – attention, la plaque est lourde. Après nettoyage, essuyez la plaque et replacez-la avec précaution sur la table de cuisson.

N'UTILISEZ JAMAIS DE PRODUITS NETTOYANTS CAUSTIQUES OU ABRASIFS QUI ABIMERONT LA SURFACE.

La Cornue 1908

Ateliers La Cornue

14 rue du Bois du Pont

Z.I. les Béthunes

95310 Saint-Ouen l'Aumône

FRANCE

Tél. : + 33 (0)1 34 48 36 36 - Fax : + 33 (0)1 34 64 32 65

E-mail: [e-mail]

w w w . l a - c o r n u e . c o m

Ce guide renferme de nombreux messages de sécurité importants.

Veuillez en prendre connaissance et les suivre attentivement.

Installateur : Veuillez laisser ces instructions avec l'appareil.

La Cornue 1908

CornuFè & AlberTine

w w w . l a - c o r n u e . c o m

CornuFé 44 Dual Fuel Range

Conversion au Gaz Propane

F107110-08

MISE EN GARDE

Le non-respect des instructions fournies dans le guide peut provoquer un incendie ou une explosion avec risque de dommages à la propriété, blessures ou décès.

N'entreposez pas d'essence ou des liquides ou gaz inflammables à proximité de la cuisinière ou de tout autre appareil.

S'IL Y A UNE ODEUR DE GAZ

N'allumez aucun appareil.

Ne touchez à aucun commutateur électrique

N'utilisez pas le téléphone de votre immeuble.

Utilisez le téléphone d'un voisin et appelez immédiatement votre fournisseur de gaz. Suivez les directives de votre fournisseur de gaz

Si vous ne pouvez joindre votre fournisseur, appelez le service d'incendie.

L'installation et le service doivent être effectués par un installateur accrédité, une agence de service ou le fournisseur de gaz.

MISE EN GARDE

Le dispositif antibasculement fourni avec la cuisinière doit être correctement monté durant l'installation. Il réduit le risque de basculement de l'appareil en cas d'utilisation non conforme ou de surcharge sur la porte du four.

Avant toute intervention d'entretien, coupez le gaz et l'électricité. Lorsque le travail est terminé, effectuez les vérifications de sécurité nécessaires.

Réglementation

L'installation de cette cuisinière doit être conforme aux codes locaux ou, en l'absence de tels codes, avec la dernière édition des normes nationales (Etats-Unis) pour le chauffage au gaz (National Fuel Gas Code) ANSI Z223.1/NFPA.54

Au Canada, l'installation doit se conformer aux normes du Code d'installation du gaz naturel CAN/CGA-B149.1 ou du gaz propane CAN/CGA-B149.2 ainsi qu'aux codes locaux.

La conception de cette cuisinière a été certifiée CSA International conformément à la dernière édition des normes ANSI Z21.1 et de la dernière édition des normes CAN/CGA-22.2.

Lisez les instructions avant d'installer ou d'utiliser cet appareil. A chaque utilisation, la cuisinière devient chaude et les brûleurs de la table de cuisson produisent des gaz d'échappement. Prenez toutes les mesures de sécurité – lisez attentivement ce guide d'installation mais également les mises en garde de sécurité dans le Guide d'utilisation.

La cuisinière doit être mise à la terre conformément aux codes locaux ou, en l'absence de tels codes, conformément à la dernière édition du Code national d'électricité des Etats-Unis (ANSI/NFPA 70). Au Canada, la mise à la terre doit être effectuée conformément à la norme CSA C22.1 du Code canadien de l'électricité, Première partie, et aux codes locaux.

Important

• Observez tous les codes et règlements en vigueur.
• Cette cuisinière doit être correctement mise à la terre.
• Conservez ces instructions à la disposition de l'inspecteur électrique local.

Pour votre sécurité

N'entreposez pas de matériaux combustibles, d'essence ou des liquides ou gaz inflammables à proximité de la cuisinière ou de tout autre appareil.

Si vous Sentez une Odeur de Gaz

• Ouvrez les fenêtres.
• Ne touchez pas aux interrupteurs.
• Étouffez les flammes.
• Appeler immédiatement votre fournisseur de gaz

Conversion au Gaz Propane

Cet appareil est livré pour utilisation avec gaz naturel. Une trousse de conversion permettant l'utilisation du gaz propane est fournie avec la cuisinière.

Si la cuisinière doit être modifiée, la modification doit s'effectuer avant l'installation. Celle-ci doit être effectuée par un installateur de gaz qualifié. Après modification, l'installation doit être conforme aux réglementations applicables, ainsi qu'aux prescriptions de la compagnie d'électricité locale. Lisez les instructions avant d'effectuer une modification sur cet appareil.

Une modification incorrecte n'engage ni la responsabilité, ni la garantie du fabricant, et peut donner lieu à des poursuites.

Les présentes instructions doivent être utilisées en association avec les autres instructions relatives à cet appareil, en particulier en ce qui concerne les informations sur les normes, l'emplacement de la cuisinière, le choix des tuyaux de raccordement appropriés, etc.

Avant d'effectuer l'entretien ou le remplacement de composants d'alimentation en gaz, débranchez le gaz avant le début de l'intervention et, au terme de celle-ci, effectuez les vérifications de sécurité nécessaires pour les appareils à gaz.

N'utilisez pas de commandes de gaz remises à neuf ou non autorisées.

Gicleurs

Tête de brûleur

Diffuseur en laiton
Base de brûleur

Anneau de brûleur

Retirez les têtes de brûleur. Dévissez les gros écrous et retirez les diffuseurs ainsi que les anneaux.

Utilisez une clé à douille longue pour accéder aux gicleurs et les retirer.

Ou:

Soulevez l'avant de la partie supérieure et maintenez-le en cette position. Retirez les gicleurs.

Conservez les gicleurs retirés de l'appareil pour utilisation ultérieure. Montez les nouveaux gicleurs.

	Gaz nature	Gaz propane
Brûleur central	205	118
Grands brûleurs	150	99
Brûleur avant droit	112	68

ENTRETIEN - MISE EN GARDE

Avant toute intervention d'entretien, coupez le gaz et l'électricité. Lorsque le travail est terminé, effectuez les vérifications de sécurité nécessaires.

Remplacez les anneaux sur les brûleurs. Vissez le diffuseur à tête hexagonale sans d'abord le serrer à fond pour faciliter l'installation des brûleurs extérieurs.

Une fois toutes les bases et tous les diffuseurs de brûleur en place, resserrez les écrous des diffuseurs.

Réglage du Robinet

Enlevez tous les boutons de commande en les tirant vers vous.

Ouvrez les deux portes de four et retirez les vis de fixation sous le panneau de commande.

Le guide de refroidissement sur les modèles à un seul four, sous le panneau de commande, et ses 4 vis de fixation doivent être retirés pour avoir accès aux fixations du panneau de commande.

Enlevez les 3 vis de fixation dans le haut du panneau de commande.

Tirez le panneau de commande vers l'avant. Appuyez-le sur les portes de four ouvertes.

Conversion des robinets de commande

Dévissez la vis de dérivation du robinet.

Retirez délicatement la vis de dérivation à l'aide d'une pince à bec long et remplacez-la par la bonne vis.

Serrez la vis de fixation. Voir les diamètres de vis à utiliser ci-dessous.

Vis de Dérivation du Robinet

	Gaz nature	Gaz propane
Table de cuisson	Dérivation	Dérivation
Brûleur central	82	49
Grands brûleurs	70	38
Brûleur avant droit	53	31

Conservez les vis retirées de l'appareil pour utilisation ultérieure. Remontez le panneau de commande.

Remontage

Remettez le panneau de commande et fixez-le avec les vis. Remontez le panneau de commande et le guide de refroidissement, le cas échéant

Avant toute intervention d'entretien, coupez le gaz et l'électricité. Lorsque le travail est terminé, effectuez les vérifications de sécurité nécessaires.

Régulateur de Gaz

Retirez le tiroir. Tirez-le jusqu'à la butée.

Soulevez l'extrémité des clips de fixation en plastique (un de chaque côté) pour défaire les dispositifs de maintien du tiroir sur les glissières latérales, tout en tirant le tiroir vers l'avant, en l'éloignant des glissières latérales. À des fins de sécurité, repoussez les glissières du tiroir.

Le régulateur est à présent accessible.

Type 1

Le régulateur peut être de deux types.

Type 1

Dévissez l'écrou hexagonal à l'avant du régulateur. Un dispositif de conversion encliquetable en plastique se trouve sous l'écrou, retirez-le et remontez-le dans l'autre sens pour convertir le régulateur.

Nut

LP MAT

réglage sur le gaz naturel

NAT

réglage sur le gaz propane

Le convertisseur possède une marque indiquant quel gaz utiliser. Assurez-vous que le dispositif est bien assujetti dans le capuchon supérieur et remettez le capuchon sur le régulateur.

Type 2

Le régulateur est doté d'un capuchon à baïonnette.

Utilisez une petite pièce de monnaie, enfoncez le capuchon et tournez-le pour le retirer.

Retournez le capuchon pour que les lettres LP soient visibles dans le creux du capuchon. Remontez le capuchon en vous assurant que les baïonnettes sont bien en place.

réglage sur le gaz naturel

réglage sur le gaz propane

Type 1

Avant toute intervention d'entretien, coupez le gaz et l'électricité. Lorsque le travail est terminé, effectuez les vérifications de sécurité nécessaires.

Étiquette Autocollante

Collez l'étiquette « NOW ADJUSTED FOR LP GAS » (RÉGLÉ POUR UTILISATION AVEC GAZ DE PÉTROLE LIQUÉFIÉ) à côté de l'étiquette signalétique à l'intérieur de la cavité du tiroir pour indiquer le type de gaz désormais utilisé.

NOW ADJUSTED FOR LP GAS Q038150

Essai de Pression

Raccordez la cuisinière à l'alimentation en gaz. Vérifiez l'étanchéité de l'appareil.

La pression de gaz peut être mesurée au point d'essai de pression qui se trouve sur le côté du régulateur de pression.

Pour un bon fonctionnement, la pression du gaz de pétrole liquéfié fournie au régulateur doit se situer entre 25,4 cm (10 po) et 33 cm (13 po) de la colonne d'eau (2,49 - 3,24 kPa).

Lorsque le régulateur fonctionne correctement, la pression d'entrée est d'au moins 2,5 cm (1 po) (0,25 kPa) de plus que la pression (d'admission) de fonctionnement indiquée ci-dessus.

Le régulateur de pression situé à l'entrée de l'admission de la cuisinière doit demeurer dans la conduite d'alimentation quel que soit le type de gaz utilisé, naturel ou de pétrole liquéfié.

Remise en Place du Tiroir

Tirez sur les glissières latérales.

Poussez soigneusement le tiroir entre les glissières et déposez-le sur les glissières latérales.

En soutenant l'avant du tiroir de chaque côté, tirez sur la glissière latérale pour que les dispositifs de maintien s'enclenchent afin de maintenir le tiroir sur les glissières.

Vérification de l'étanchéité de l'appareil.

ATTENTION : N'UTILISEZ PAS DE FLAMME POUR VÉRIFIER S'IL Y A DES FUITES.

Lorsque vous utilisez des pressions d'essai supérieures à 1/2 psig (3,5 kPa) pour tester le système d'alimentation de la résidence, débranchez la cuisinière et le robinet de sectionnement individuel de la conduite d'alimentation en gaz. Lorsque vous utilisez des pressions d'essai de 1/2 psig (3,5 kPa) ou moins pour tester le système d'alimentation, isolez simplement la cuisinière du système d'alimentation en gaz en fermant le robinet de sectionnement individuel.

Vérifiez le fonctionnement de tous les brûleurs.

La Cornue 1908

Ateliers La Cornue

14 rue du Bois du Pont

Z.I. les Béthunes

95310 Saint-Ouen l'Aumône

FRANCE

Tél. : + 33 (0)1 34 48 36 36 - Fax : + 33 (0)1 34 64 32 65

E-mail: [e-mail]

w w w . l a - c o r n u e . c o m

USA

PURCELL MURRAY
