Type de produit	Lecteur CD/SACD haute fidélité
Caractéristiques techniques principales	Lecture de CD, SACD, DSD, et fichiers audio haute résolution
Alimentation électrique	AC 230V, 50/60Hz
Dimensions approximatives	440 mm x 350 mm x 100 mm
Poids	8 kg
Compatibilités	Compatible avec les formats CD, SACD, DSD, WAV, FLAC, AIFF, MP3
Fonctions principales	Upsampling, traitement numérique, sortie analogique et numérique
Entretien et nettoyage	Utiliser un chiffon doux pour le nettoyage extérieur, éviter les produits abrasifs
Pièces détachées et réparabilité	Disponibilité des pièces détachées selon les réparateurs agréés
Sécurité	Ne pas exposer à l'humidité, respecter les consignes de sécurité électrique
Informations générales utiles	Garantie de 2 ans, support technique disponible

FOIRE AUX QUESTIONS - SA KI PEARL LITE SGC MARANTZ

Comment connecter le MARANTZ SA KI PEARL LITE SGC à mon système audio ?

Utilisez les câbles RCA pour connecter la sortie audio du MARANTZ SA KI PEARL LITE SGC à l'entrée de votre amplificateur ou de vos enceintes.

Quel type de fichiers audio puis-je lire avec le MARANTZ SA KI PEARL LITE SGC ?

Le MARANTZ SA KI PEARL LITE SGC prend en charge divers formats audio, y compris CD, SACD, et les fichiers numériques tels que FLAC, WAV, et DSD.

Que faire si le lecteur ne s'allume pas ?

Assurez-vous que le câble d'alimentation est correctement branché et que la prise fonctionne. Essayez de réinitialiser le lecteur en débranchant l'alimentation pendant quelques minutes.

Comment résoudre un problème de lecture de disque ?

Vérifiez que le disque est propre et exempt de rayures. Si le problème persiste, essayez un autre disque pour déterminer si le problème vient du lecteur ou du disque.

Comment mettre à jour le firmware du MARANTZ SA KI PEARL LITE SGC ?

Téléchargez le dernier firmware depuis le site officiel de Marantz et suivez les instructions fournies dans le manuel d'utilisation pour effectuer la mise à jour.

Le son est distordu ou de mauvaise qualité, que faire ?

Vérifiez les connexions des câbles audio, assurez-vous que les enceintes sont correctement configurées et que le volume n'est pas réglé trop haut. Testez également avec d'autres sources audio.

Puis-je utiliser le MARANTZ SA KI PEARL LITE SGC avec des services de streaming ?

Le MARANTZ SA KI PEARL LITE SGC ne prend pas en charge les services de streaming intégrés. Vous pouvez utiliser un appareil externe connecté via des entrées numériques ou analogiques.

Comment accéder aux réglages audio du MARANTZ SA KI PEARL LITE SGC ?

Utilisez la télécommande fournie pour accéder au menu des paramètres audio et ajuster les options selon vos préférences.

Quel est le poids du MARANTZ SA KI PEARL LITE SGC ?

Le poids du MARANTZ SA KI PEARL LITE SGC est d'environ 9,5 kg.

Que faire si le télécommande ne fonctionne pas ?

Vérifiez les piles de la télécommande et remplacez-les si nécessaire. Assurez-vous également qu'il n'y a pas d'obstacles entre la télécommande et le récepteur du lecteur.

MODE D'EMPLOI SA KI PEARL LITE SGC MARANTZ

Nous vous remercions d'avoir acquis cet appareil Marantz. Afin d'assurer son bon fonctionnement, veuillez lire attentivement ce manuel de l'utilisateur avant d'utiliser l'appareil.

Après l'avoir lu, conservez-le afin de pouvoir vous y reporter ultérieurement.

Contenu

Accessoires 1

À propos de ce manuel 1 Caractéristiques principales 2

2 Caractéristiques du PM-KI-PEARL-LITE 2

Précautions de manipulation 3 A propos de la télécommande 3

Insertion des piles 3 Portée de la télécommande 3

Nomenclature et fonctions 4

Panneau avant 4 Panneau arrière 4

Télécommande 5

Connexions de base 6

Préparatifs 6 Cables de connexion 6 Branchement de l'équipement audio 6 Connexion des enceintes 6

Connexion des câbles d'enceinte 6 Connexion des enceintes 7

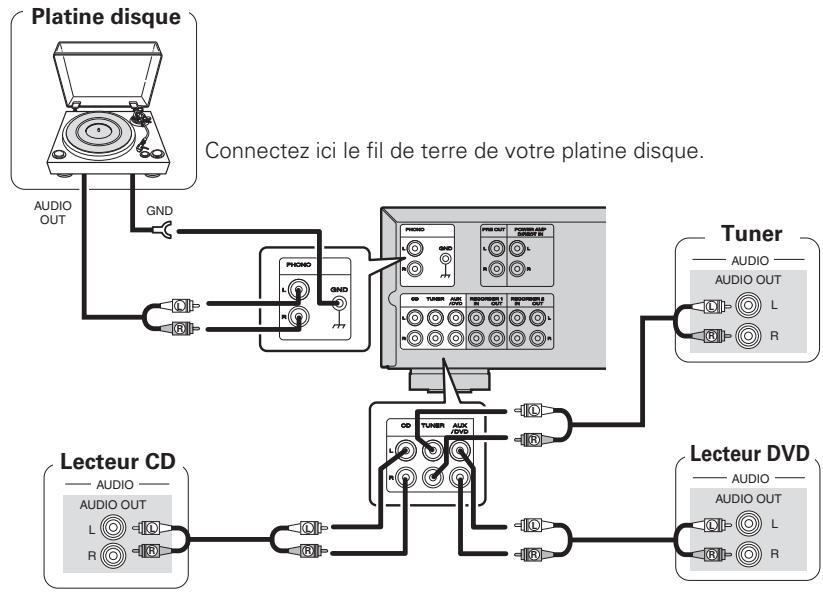

Branchement des lecteurs 7 Branchement des enregistreurs 7 Connexion du cordon d'alimentation 8

Fonctionnement de base 8

Avant l'utilisation 8

Mise sous tension 8 Mise en veille 8 Mise hors tension 8

Démarrer la lecture 9

Lecture directe en utilisant un élément audio source 9 Coupure du son 9

Utilisation du jeu d'écouteurs 9

Démarrer l'enregistrement 9

Connexions avancées 9

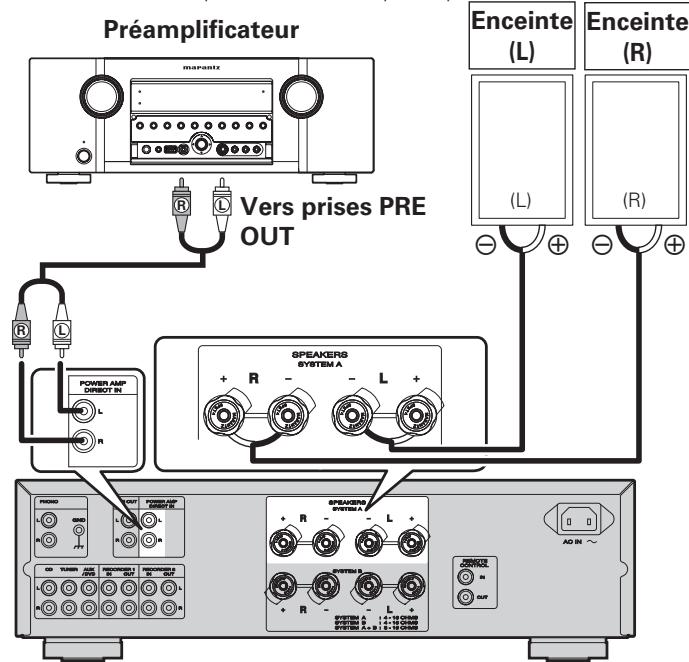

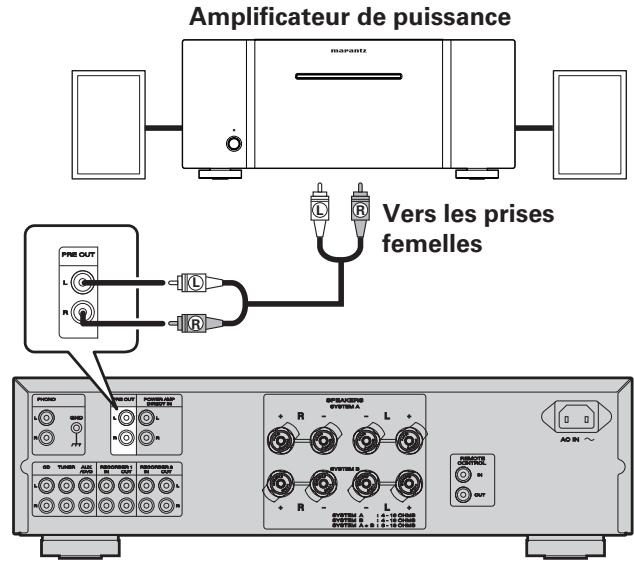

Connexion des prises P. DIRECT 9 Connexion des prises PRE OUT 10 Connexion des prises de télécommande 10

Opérations avancées 10

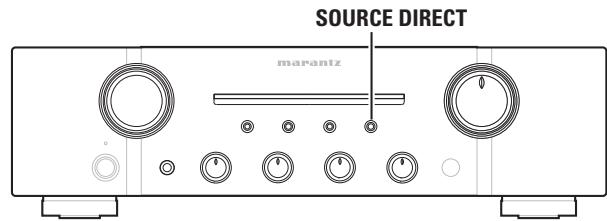

Réglage du mode de veille automatique 10

Accessoires

Assurez-vous que les articles suivants sont fournis avec l'appareil.

Manuel de l'Utilisateur 1 Cordon d'alimentation (longueur du cordon : environ 1,8 m) 1 Télécommande (RC003PM) 1 Piles R03/AAA 2

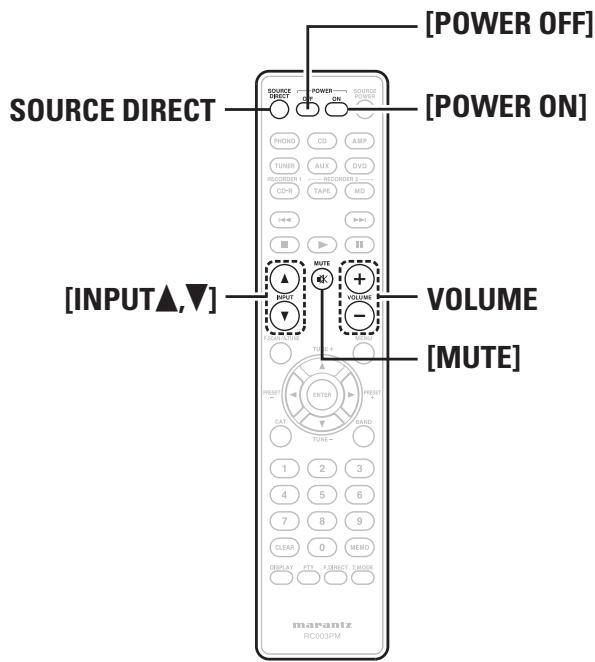

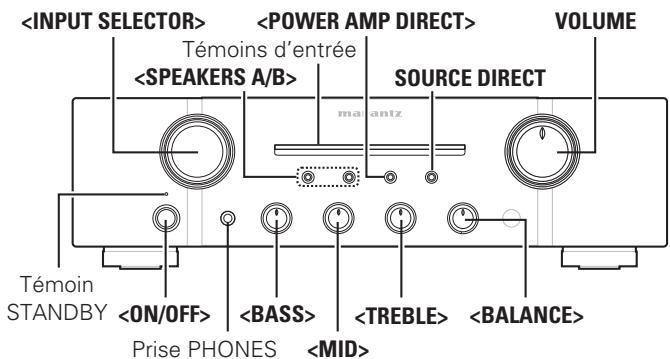

Touches de commande

Les opérations décrites dans ce manuel reposent principalement sur l'utilisation des touches de la télécommande.

Symboles

Ce symbole indique la page de référence à laquelle se trouvent les informations correspondantes.

Ce symbole signale des informations supplémentaires et des conseils d'utilisation.

Remarque

Ce symbole signale des points pour rappeler des opérations ou des limitations fonctionnelles.

Illustrations

Notez que les illustrations représentées dans les présentes instructions peuvent être légèrement différentes de l'appareil réel aux fins de l'explication.

Commande tri-tonalité

L'appareil est équipé d'une fonction de commande 3-tonalité permettant de régler le son médial, en plus des graves et des aigus, pour permettre des réglages sonores plus variables, adaptés à la source et au système.

Amplificateur de réaction d'intensité à composants distincts

Le préamplificateur et l'amplificateur de puissance sont composés du circuit de réaction d'intensité détenu par Marantz, qui utilise des composants distincts. Il s'agit d'un amplificateur à grande vitesse faisant appel à la première technologie destinée aux amplificateurs de plus haute qualité.

Technologie HDAM-SA3

Le circuit du convertisseur tension/courant, bloc principal du pré-amplificateur de réaction d'intensité et de l'amplificateur de puissance, équivaut au module amplificateur HDAM-SA3 développé pour des modèles les plus élevés comme le PM-11S2.

Amplificateur-tampon direct CD

Un amplificateur-tampon d'entrée exclusif pour CD est monté près des prises d'entrée CD. Il s'agit d'un amplificateur-tampon à grande vitesse fabriqué avec des composants distincts pour écarter les interférences entre les chaînes droite et gauche, qui permet de transmettre avec fidélité les signaux au pré-amplificateur.

Capacité perfectionnée de débit de courant momentané

L'on sait bien que la qualité du son n'est pas nécessairement égale même si les amplificateurs doivent les mêmes caractéristiques. Chez Marantz, nous pensons que cela provient de la puissance des haut-parleurs. L'amplificateur de puissance de cet appareil peut produire momentanément un courant de 25 A ou plus pour alimenter davantage les haut-parleurs.

Configuration étroite du courant électrique

Pour une alimentation de courant momentanée plus importante, une configuration étroite du courant électrique relie le circuit électrique et la phase de sortie du secteur de l'amplificateur de puissance. Cette configuration permet de connecter les lignes de courant électrique principales par le raccordement le plus court possible afin d'équilibrer les canaux gauche et droit.

Égaliseur de réaction d'intensité PHONO à composants distincts

Comme amplificateur égaliseur PHONO pour cartouches MM, nous utilisons un égaliseur de réaction d'intensité PHONO constant de même qualité que celui du modèle le plus élevé PM-11S2.

Transformateur torique à double blindage

L'appareil est doté d'un transformateur torique de courant pour réduire les vibrations et les fuites propres au transformateur. Particulièrement conçue pour réduire les fuites qui diminuent la qualité du son, la périphérie est doublement protégée grâce à une bague principale et une bague courte.

Condensateur de blocage de grande capacité

Un condensateur de blocage d'une grande capacité de 18000 F est utilisé dans le circuit électrique de l'amplificateur de puissance. Le pré-amplificateur est doté d'un condensateur 4700 F.

- Avant de mettre l'appareil sous tension

Vérifiez que toutes les connexions ont été correctement effectuées et que les câbles sont fonctionnels.

• Certains circuits restent sous tension même lorsque l'appareil est mis en mode veille. En cas d'absence prolongée, débranchez le cordon d'alimentation de la prise murale.

Si la différence de température entre l'intérieur de l'unité et la pièce est importante, de la condensation (buée) risque de se former sur les pièces internes, empêchant l'unité de fonctionner correctement. Dans ce cas, laissez l'unité hors tension pendant une heure ou deux, jusqu'à ce que la différence de température diminue.

Précautions liées à l'utilisation des téléphones portables

L'utilisation d'un téléphone portable à proximité de cette unité risque de causer du bruit. Dans ce cas, éloignez le téléphone portable de l'unité lorsqu'elle est en marche.

Déplacement de l'unité

Eteignez l'unité et débranchez le cordon d'alimentation de la prise murale.

Débranche ensuite les câbles de connexion aux autres composants du système avant de déplacer l'unité.

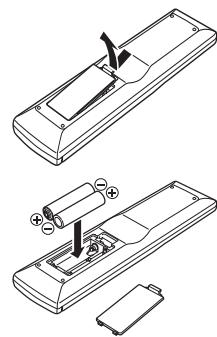

Insertion des piles

① Déposer le couvercle arrêté de l'unité de télécommande comme ceci. ② Insérez deux piles R03/AAA dans le compartiment à piles dans le sens indiqué.

③ Remettez le couvercle arrière en place.

Remarque

• Remplacez les piles si l'appareil ne fonctionne pas même lorsque la télécommande est actionnée à proximité.
• Les piles fournies ne seront qu'aux opérations de vérification.
• Lorsque vous insérez les piles, assurez-vous de les placer dans le bon sens, en respectant les marques "⊕" et "Θ" qui figurent dans le compartiment à piles.
• Pour éviter un endommagement de la télécommande ou une fuite du liquide des piles :
• Ne pas mélanger piles neuves et anciennes.
• Ne pas utiliser deux types de piles différents.
• Ne pas essayer de charger de piles sèches.
• Ne pas court-circuiter, démonter, chauffer ou jeter au feu les piles.
• Ne placez pas la pile dans un endroit exposé à la lumière directe du soleil ou dans des endroits représentant des températures extrêmement élevées, par exemple près d'un radiateur.
• En cas de fuite du liquide de pile, essuyez soigneusement l'intérieur du compartiment avant d'insérer de nouvelles piles.
• Otez les piles de la télécommande si vous ne l'utilisez pas pendant longtemps.
• Veuillez vous débarrasser des piles usagées conformément aux lois locales relatives à la mise au rebut des piles.

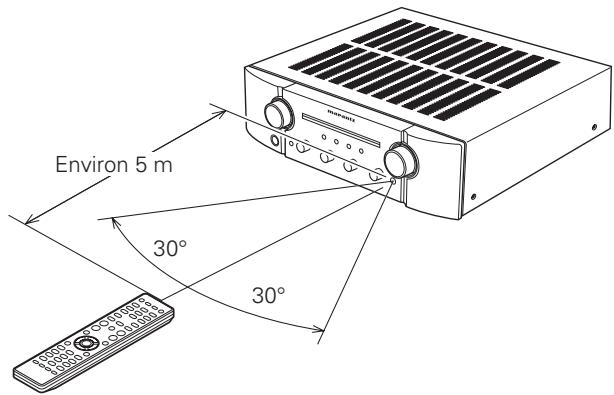

Portée de la télécommande

Pointez la télécommande vers le capteur de télécommande de l'unité.

Remarque

L'appareil ou la télécommande risque de fonctionner incorrectement si le capteur de la télécommande est exposé directement à la lumière du soleil, à une lumière artificielle puissante émise par une lampe fluorescente de type inverseur ou à une lumière infrarouge.

Nomenclature et fonctions

Pour les touches qui ne sont pas décrites ici, voir la page indiquée entre parenthèses ( ).

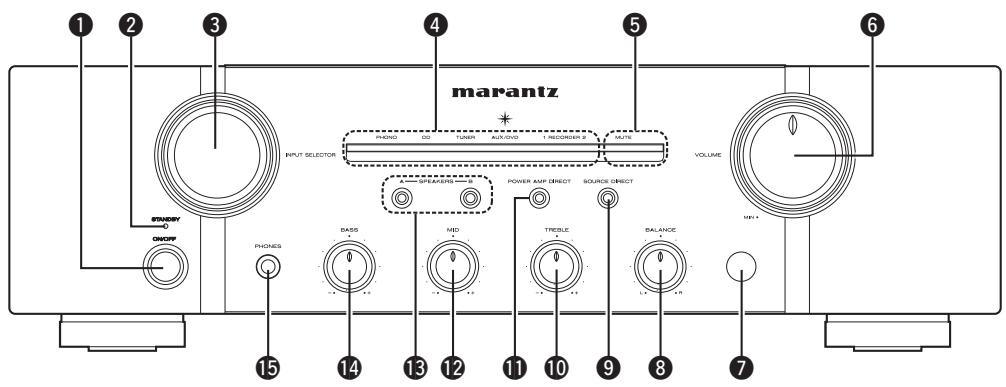

Panneau avant

1. Interrupteur principal (ON/OFF) (8) 2. Témoin STANDBY (8)

Indique l'état de l'appareil comme suit :

• Alimentation "ON": Désactivation Lorsque le circuit de protection est activé : Rouge (clignotant) (6) Veille: Rouge
• Alimentation "OFF": Arrêt

3 Molette INPUT SELECTOR (9) Témoins d'entrée (8) 5 Temoin MUTE (MUTE) (9) 6Commande VOLUME (8,9) 7 Câpter de télécommande (3, 10) Commande BALANCE (8, 9) 9 Commutateur/témoin SOURCE DIRECT (9) 10Commande TREBLE (8,9) 11Interrupteur/témoin POWER AMP DIRECT (9)

12 Bouton de commande MID (8, 9) 13 Commuteurs/témoins SPEAKERS A/B… (9) 14Commande BASS (8,9) 15 Prise de casque audio (PHONES) (9)

Remarque

Vous ne pouvez régler les boutons de commande BALANCE, TREBLE, MID et BASS que lorsque l'interrupteur SOURCE DIRECT est éteint.

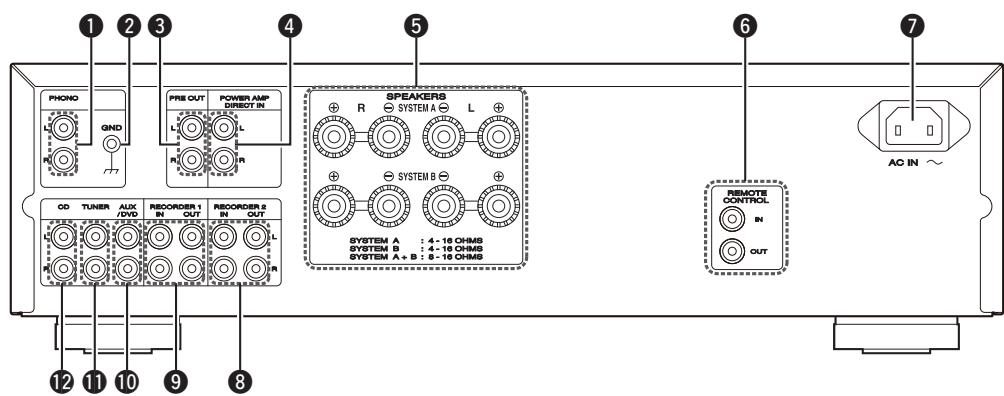

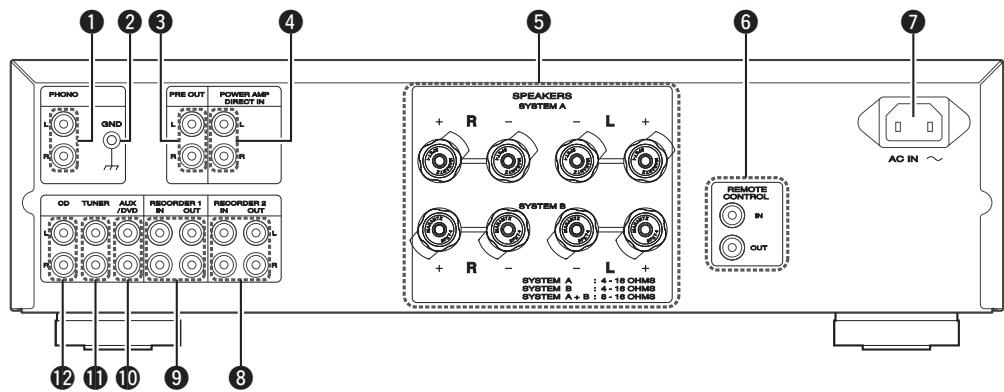

PM7004

1 Bornes d'entrée PHONO (7) 2 Borne PHONO GND (7) 3 Connecteurs PRE OUT (10) 4 Connecteurs POWER AMP DIRECT IN (9) 5 Bornes des systèmes d'enceintes (SPEAKERES SYSTEM A/B) (6, 7) 6 Prises d'entrée/sorting REMOTE CONTROL (10)

7 Prise CA (AC IN) (8) 8 Bornes d'entrée/sorting RECORDER 2 (MD/TAPE) (7) 9 Bornes d'entrée/sorting RECORDER 1 (CD-R) (7) 10 Bornes d'entrée AUX/DVD (7) 11 Bornes d'entrée TUNER (7) 12 Bornes d'entrée CD (7)

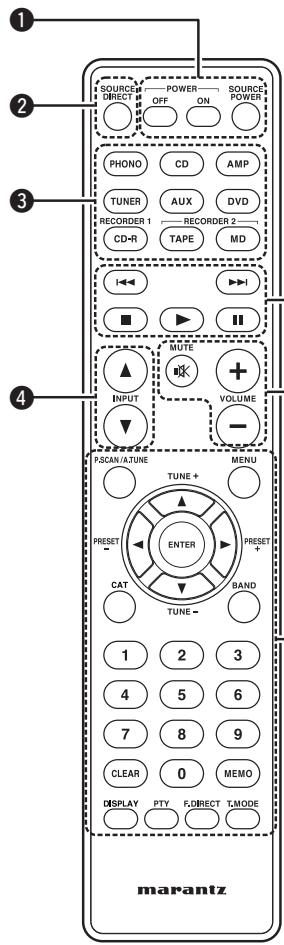

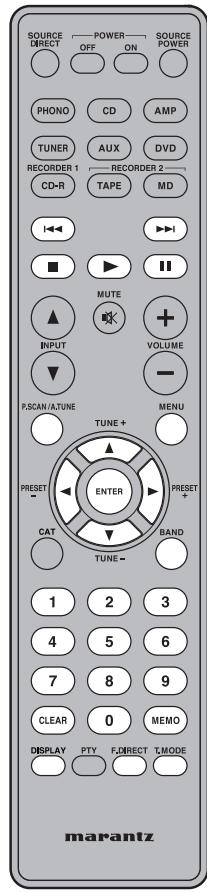

Télécommande

Veuillez visiter la télécommande fournie pour faire fonctionner cet appareil ainsi que des éléments audio Marantz tels que lecteurs de CD, tuners, lecteurs de DVD, et platines d'enregistrement. (voir "Fonctionnement avec des éléments audio Marantz" (page 5))

Touches POWER ON/STANDBY (8)

• Touches POWER ON
• Touches POWER OFF
• Touches Source Power

Vous pouvez appuyer sur ce bouton pour basculer entre les modes sous tension et veille des éléments audio Marantz (disposant d'une fonction de mise en veille).

Touches SOURCE DIRECT (9) Touches de sélection d'entrée (5)

4 Touches INPUT ▲/▼ (9) Θ Touches de commande des composants 6 Touches de réglage VOLUME (8, 9)

• Touches MUTE
• Touches VOLUME + / -

Fonctionnement

1 Appuyez sur le bouton de sélection d'entrée 3 de l'élement audio pour sélectionner la source d'entrée à utiliser pour la lecture et l'enregistrement.

• Le fonctionnement de la télécommande bascule sur le mode fonctionnement de la source d'entrée sélectionnée.
• Le fonctionnement de cet appareil sera modifié en conséquence.

Faites fonctionner l'élément audio. - Consultez le tableau à droite pour voir les boutons que vous pouvez utiliser.

• Les boutons du sélecteur d'entrée 3 de la télécommande sont utilisés pour sélectionner la source d'entrée de cet appareil et basculer en même temps le mode de fonctionnement de la télécommande.
• Vous pouvez vous servir de la télécommande de cet appareil indépendamment du réglage du mode de la télécommande.
• Pour utiliser correctement la télécommande, reportez également à la notice d'utilisation des autres éléments.

Remarque

Certaines bornes d'entrées de cet appareil ont des noms différents de ceux des boutons du sélecteur d'entrée correspondants de la télécommande, comme indiqué ci-dessous.

Boutons de la télécommande	Bornes d'entrée de l'appareil
AUX, DVD	AUX/DVD
CD-R	RECORDER1
TAPE, MD	RECORDER2

Utilisation d'un CD

Touches de commande	Fonction
I←→	Saut
■	Arrêt
▲	Lecture
II	Pause
0-9	Sélection de la piste
T.MODE	Sélection du mode sonore

Utilisation du tuner

Touches de commande	Fonction
P.SCAN/A.TUNE	Balayage des préréglages
▲/TUNE+	Accord haut
▼/TUNE-	Accord bas
←/PRESET-	Sélection de canal préréglé
►/PRESET+	Sélection de canal préréglé
BAND	Changement FM/AM
0-9	Entrer un nombre
CLEAR	Effacer la mémoire ou les données d'entrée
MEMO	Enregister le numéro de station préréglé
F.DIRECT	Syntonisation directe de fréquence
T Modes	Permutation automatique stéreo/monophonique

• Les touches de la télécommande peuvent ne pas fonctionner correctement avec certains tuners Marantz.

Utilisation d'un DVD

Touches de commande	Fonction
|←→|	Saut
■	Arrêt
▲	Lecture
II	Pause
MENU	Menu
▲▼←▲	Utilisation du curseur
ENTER	Saisie des réglages
0-9	Entrez un nombre
DISPLAY	Affichage des informations du disque

Utilisation de la station de cassette

Touches de commande	Fonction
|←|	Retour rapide
►►|	Avance rapide
■	Arrêt
►	Lecture
II	Pause
CLEAR	Réinitialisation du compteur

Remarque

• Ne pas brancher le cordon d'alimentation avant d'avoir terminé toutes les connexions.
• Lorsque vous effectuez les connexions, reportez-vous également au mode d'emploi des autres composants.
• Veillez à connecter correctement les canaux, gauche avec gauche et droit avec droit.
• Ne pas mêler les cordons d'alimentation avec les câbles de connexion. Vous risquez de générer un bourdonnement ou du bruit.
• Ne pas augmenter le volume si aucune platine disque n'est connectée aux bornes d'entrée PHONO, car cela provoquerait un bourdonnement ou du bruit.

Câbles de connexion

Sélectionnez les câbles en fonction de l'équipement à connecter.

Cables audio

Connexions analogiques (stéréo)

Câble RCA stéréo

Connexion des enceintes

Cables d'enceinte

Précautions à prendre lors de la lecture de sources sa:

Lorsque les enceintes classiques ne sont pas compatibles avec les sources SA (DVD Audio, Super Audio CD et autres sources y compris les composants aigus au-dessus de la plage audible), régalez les paramètres du lecteur (Lecteur de DVD Audio, lecteur de Super Audio CD, etc.) pour une utilisation avec des enceintes (ou amplis) classiques.

Lors de la lecture de sources SA, un réglage de volume trop élevé risque d'endommager les enceintes. Pour obtenir des instructions sur les réglages du lecteur, reportez-vous aux instructions de fonctionnement livrées avec le lecteur.

Connexion des câbles d'enceinte

Vérifi ez attentivement les canaux gauche (L) et droit (R) ainsi que les polarités + (rouge) et - (PM-KI-PEARL-LITE(blanc) (PM7004(noir)) sur les enceintes connectées à l'appareil, et veillez à connecter correctement les canaux et les polarités.

1 Otez environ 10 mm de la gaine à l'extrémité du câble d'enceinte, puis torsadez le fil ou appliquez-y une prise.

2 Tournez la borne d'enceinte dans le sens anti-horaire pour la desserrer.

3 Insérez le fil du câble d'enceinte dans la garde de la borne d'enceinte.

4 Tournez la borne d'enceinte dans le sens horaire pour la serrer.

Remarque

• Connectez les câbles d'enceinte de façon à ce qu'ils ne dépassent pas les bornes d'enceinte. Le circuit de protection risque d'être activé si les fils touchent le panneau arrière ou si les côtés + et - entrent en contact (page 6 "Circuit de protection").
• Ne jamais toucher les bornes d'enceinte lorsque l'alimentation est connectée. Vous risquez de subir un choc électrique.

Circuit de protection

Le circuit de protection est automatiquement activé dans les cas suivants:

• Lorsque les fils de cuivre des câbles des enceintes touchent le panneau arrêté ou les vis, ou lorsque les côtés + et - des câbles des enceintes se touchent
• Lorsque la température environnante est extrêmement élevée
• Lorsque la température interne augmente à cause d'une utilisation prolongée avec un débit élevé

Si le circuit de protection est activé, la sortie des enceintes est bloquée et le voyant d'alimentation clignote en rouge. Si cela se produit, déconnectez le cordon d'alimentation, puis vérifiez les connexions des câbles des enceintes et des câbles d'entrée. Si la température de l'appareil est extrêmement élevée, attendez qu'il refroidisse et améliorez la ventilation autour de l'appareil. Après avoir effectué cette opération, reconnectez le cordon d'alimentation.

Si le circuit de protection est activé alors qu'il n'y a pas de problème de ventilation autour de l'appareil ou des connexions, l'appareil peut être endommagé. Eteignez l'alimentation, puis contactez un service Marantz et demandez une prise.

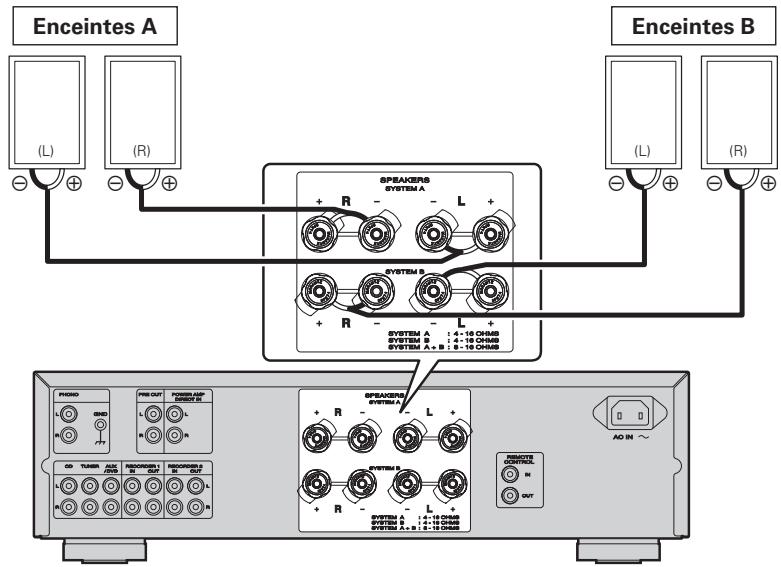

Connexion des enceintes

• Un signal identique sort des bornes des SPEAKERS A et B.
• Pour la connexion d'un seul ensemble d'enceintes, utilisez les bornes des SYSTEM A ou B.

Impédance d'enceinte

Utilisez des enceintes dont l'impédance est comprise dans les limites indiquées ci-dessous, en fonction de leurs conditions d'utilisation.

Enceintes utilisés	Impédance
A	4 - 16 Ω
B	4 - 16 Ω
A et B	8 - 16 Ω

Branchement des lecteurs

Il est possible de connecter sur cet appareil une platine tourne-disque équipée d'une tête de lecture MM. Pour utiliser une tête de lecture MC, installez un transformateur élévateur de tension.

• Si un bourdonnement ou un bruit parasite se fait entendre lorsque le fil de terre est connecté, débranchez-le.

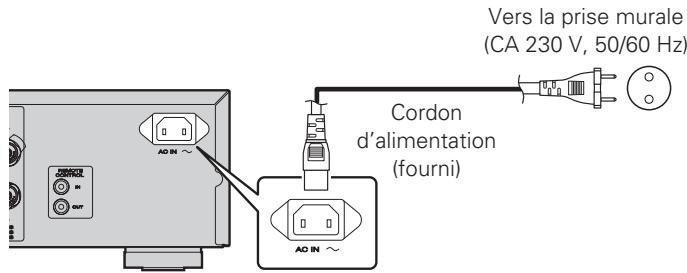

Connexion du cordon d'alimentation

Ne pas brancher le cordon d'alimentation avant d'avoir terminé toutes les connexions.

Remarque

• Insérer les fiches correctement. Des connexions incomplètes peuvent provoquer du bruit.
• Ne pas utiliser un autre cordon que le cordon secteur fourni.

Symboles utilisés pour indiquer les touches dans ce manuel

Touche se trouvant sur l'appareil et la télécommande TOUCHE Touche se trouvant uniquement sur l'appareil TOUCHE Touche se trouvant uniquement sur la télécommande [TOUCHE]

Avant l'utilisation

1 Réglez le volume au minimum à l'aide du VOLUME. 2 Réglez les et sur leur position centrale.

Mise sous tension

Appuyez sur.

L'appareil est sous tension. - Le témoin d'entrée de la source sélectionnée s'allume. - L'appareil sera prêt à commencer la lecture au bout de quelques secondes.

Mise en voie

Appuyez sur [POWER OFF].

L'appareil est mis en mode veille. - Le témoin STANDBY s'allume en rouge.

• Appuyez sur [POWER ON] pour passer du mode veille au mode sous tension.
• Vous pouvez également mettre l'appareil sous tension à partir du mode veille en utilisant les commandes.

Remarque

Certains circuits restent sous tension même lorsque l'appareil est mis en mode veille. Lorsque vous vous absentez pour une longue durée ou que vous partez en vacances, appuyez sur pour couper l'alimentation ou débranchez le cordon d'alimentation de la prise murale.

Mise hors tension

Appuyez sur.

L'appareil est éteint. - Tous les indicateurs sont éteints.

Démarrer la lecture

1 Utilisez ou [INPUT ▲,▼] pour sélectionner la source d'entrée que vous désirez pour la lecture.

L'indicateur d'entrée de la source sélectionnée s'allume.

Source Sélectionnable

• Vous pouvez également sélectionner une source d'entrée en appuyant sur les boutons du sélecteur d'entrée de la télécommande.
• La source d'entrée que vous sélectionnez est stockée en mémoire même si vous coupez l'alimentation, et la même source est sélectionnée lorsque l'appareil est remis sous tension.

Appuyez sur pour sélectionner le système de haut-parleurs à utiliser pour la lecture.

Le témoin du haut-parleur sélectionné s'allume.

3 Démarrer la lecture de la source. 4 Ajustez le volume à l'aide du VOLUME.

Réglage de la tonalité

BASS> Règle le son des graves - Permet de régler le son médial. - Règle le son des aigus - Régle la balance entre les sorties gauche et droite.

Lecture directe en utilisant un élément audio source

Comme les signaux audio contournent les circuits de commande de la tonalité (BASS/MID/TREBLE/BALANCE), la reproduction de musique est plus fidèle au son d'origine.

Appuyez sur SOURCE DIRECT.

Le témoin SOURCE DIRECT s'allume.

• Pour régler la tonalité, éteignez SOURCE DIRECT.

Coupure du son

Cette fonction coupe le son en arrêtant la sortie audio.

Appuyez sur [MUTE].

Le témoin MUTE s'allume.

• Pour annuler l'opération de coupure du son, appuyez de nouveau sur le bouton.

Vous pouvez également annuler l'opération de coupure du son en utilisant la commande VOLUME de la télécommande.

Branchez les écouteurs dans la prise PHONES.

• Pour écouter avec un casque, éteignez la sortie de haut-parleur.

Réglage du volume

Ajustez le volume à l'aide du VOLUME.

Remarque

Afin d'éviter une perte de l'ouie, ne pas augmenter excessivement le niveau du volume lors de l'utilisation d'écouteurs.

Démarrer l'enregistrement

1 Utilisez ou [INPUT ▲,▼] pour sélectionner la source d'entrée que vous pouvez enregistrer. 2 Réglez l'enregistreur sur le mode d'enregistrement. 3 Commencez la lecture de la source que vous pouvez enregistrer. - L'enregistrement commencera en étant synchronisé avec l'opération de lecture de la source.

Connexion des prises p. DIRECT

Si vous utilisez un préamplificateur, branchez-le comme indiqué ci-dessous. Vous pourrez alors utiliser cet appareil comme un amplificateur de puissance.

• Le basculement de "ON" permet d'effectuer la lecture sur l'appareil branché sur le connecteur Power Amp Direct situé sur le panneau arrière. Lorsqu'il est sur ON, le voyant d'entrée s'éteint.
• Le basculement de "OFF" permet d'effectuer la lecture du programme source en utilisant le bouton INPUT SELECTOR. Lorsqu'il est sur OFF, le voyant d'entrée s'allume.

Pour plus de détails sur les opérations du préamplificateur, référez-vous au mode d'emploi fourni avec le préamplificateur.

Remarque

• Lorsque est sur "ON", le réglage du volume, de la balance et de la tonalité de l'unité principale n'a peu d'effet. Vous devrez régler le volume sur l'appareil d'entrée.
• Lorsque est sur "ON", l'unité principale émet au volume maximum. Vérifiez le niveau de sortie sur l'appareil d'entrée avant de lancer la lecture et réglez le volume en conséquence.

Connexion des prises PRE OUT

Si vous utilisez un amplificateur de puissance, branche-le comme indiqué ci-dessous. Vous pourrez alors utiliser cet appareil comme un préamplificateur.

Pour brancher les enceintes, référez-vous au mode d'emploi fourni avec l'amplificateur de puissance.

Remarque

• N'insérez JAMAIS la fiche à broche de court-circuit dans les bornes PRE OUT. Cela pourrait endommager l'appareil.
• Les signaux sont produits à partir des bornes de présortie (PRE OUT) même lorsqu'on utilise un casque.

Connexion des prises de télécommande

Si vous utilisez cet appareil en le raccordant à des composants audio Marantz, il envoie des signaux de commande qui permettent de piloter chacun de ces composants.

Connexion

Utilisez le câble de connexion (fourni avec un élément audio Marantz que vous pouvez connecter) pour brancher la borne REMOTE CONTROL OUT de cet appareil sur la borne REMOTE CONTROL IN de l’élément à connecter.

Réglage

Placez l'interrupteur de télécommande situé sur le panneau arrière de l'objet audio connecté sur "EXTERNAL" ou "EXT." pour utiliser cette fonction.

• Ce réglage désactivera la réception du capteur distant de l'élément audio connecté.
• Pour faire fonctionner le composant audio connecté, pointez la télécommande vers le capteur distant de cet appareil.

Lecteur CD Unité en option (tel qu'une unité de récepteur de télécommande)

Réglage du mode de veille automatique

Lorsque le mode de veille automatique est sur ON, l'appareil passe automatiquement en mode de veille après environ 30 minutes de silence des enceintes ou du casque.

• Le mode de veille automatique bascule entre On et Off.

Mode de veille

automatique "Off"

Témoin d'alimentation

Clignote une fois

Mode de veille

automatique "On"

Témoin d'alimentation

Clignote trois fois

Remarque

Effectuez l'opération avec les touches de l'appareil. Cette opération est impossible avec la touche [SOURCE DIRECT] de la télécommande.

• Par défaut, le réglage du mode de veille automatique est sur OFF.
• L'appareil passe en mode de veille automatique après 30 minutes dans les états suivants :
• pas d'émission de la source d'entrée sélectionnée;
• aucune opération effectuée sur la télécommande;
• aucune opération effectuée
• ni de

En cas de problème, vérifie d'abord les éléments suivants:

1. Toutes les connexions sont-elles correctes?
2. Avez-vous suivi les instructions du manuel?
3. Les autres composants fonctionnent-ils correctement?

Si l'appareil ne fonctionne pas correctement, vérifie les points enumerés dans le tableau ci-dessous. Si le problème persiste, il s'agit peut-être d'un dysfonctionnement.

Dans ce cas, débranchez immédiatement le cordon d'alimentation et contactez votre revendeur.

Symptôme	Cause	Mesure	Page
L'appareil n'est pas sous tension.	• La prise du cordon d'alimentation n'est pas insérée à fond. • L'appareil est en mode d'atte. • Le circuit de protection est activé.	• Vérifiez que le cordon d'alimentation est branché correctement. • Tournez le bouton INPUT SELECTOR de cet apparil ou appuyez sur POWER ON sur la télécommande. • Si le tímoin STANDBY clignote, coupez l'alimentation, attendez au moins une minute, puis remettez sous tension.	8 8 6
Lorsque l'appareil est sous tension mais qu'il n'y a pas de son.	• Les cables du haut-parleur ne sont pas connectés correctement. • Le cable d'entrée n'est pas connecté correctement. • La position de réglage du bouton INPUT SELECTOR est incorrecte. • Le bouton de commande VOLUME est réglé au minimum. • Les commutateurs SPEAKERS A/B sont en position d'arrêt. • Le mauvais commutateur SPEAKERS A/B est en position de marche. • La fonction coupure du son est activée.	• Vérifiez que les haut-parleurs sont branchés correctement. • Vérifiez que les cables d'entrée sont branchés correctement. • Réglez le bouton INPUT SELECTOR sur la position de réglage correcte. • Utilisez le bouton de commande VOLUME pour augmenter le volume jusqu'à un niveau approprié. • Choisissez le commutateur SPEAKERS A/B correspondant aux bornes du système d'enceinte (SYSTEM A ou SYSTEM B) auxquelles les enceintes sont connectées et place-le en position de marche. • Choisissez le commutateur SPEAKERS A/B correspondant aux bornes du système d'enceinte (SYSTEM A ou SYSTEM B) auxquelles les enceintes sont connectées et place-le en position de marche. • Si le tímoin MUTE est allumé, appuyez sur MUTE sur la télécommande pour annuler la coupure du son.	7 7 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 6
Le volume baisse automatiquement.	• Le circuit de protection est activé.	• Coupez l'alimentation, attendez au moins une minute, puis remettez sous tension.	6
Le son n'est émis que par un haut-parleur.	• Les cables du haut parleur ne sont pas connectés correctement. • La position de réglage du bouton de commande BALANCE est incorrecte.	• Vérifiez que les haut-parleurs sont branchés correctement. • Réglez le bouton de commande BALANCE sur la position appropriée.	7 9 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 6
Les canaux gauche et droit sont inversés.	• Le haut-parleur gauche/droit ou les connexions du cable d'entrée gauche/droit sont inversés.	• Vérifiez que les haut-parleurs sont branchés correctement.	7
Du bruit se fait entendre pendant la lecture d'un enregistrement.	• Le fil de mise à la terre du tourne-disque est déconnecté. • Les bornes d'entrée PHONO ne sont pas connectées correctement. • Un poste TV à proximité du tourne-disque provoque le bruit.	• Vérifiez que la borne PHONO GND est connectée correctement. • Vérifiez que la borne d'entrée PHONO est connectée correctement. • Déplacez le poste TV ou le tourne-disque à un autre endroit.	-
Un return audio se produit lorsque vous augmentez le volume pendant la lecture d'un enregistrement.	• Le tourne-disque et les haut-parleurs sont trop après l'un de l'autre. • Le tourne-disque est placé sur un rack ou un sol qui vibre facilement.	• Installé les haut-parleurs aussi loin que possible du tourne-disque. • Si le tourne-disque n'est pas fourni avec un tapis isolant, utilisez-en un disponible sur le marché.	- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -	3 3 3 3 5 5 3
L'appareil ne fonctionne pas lorsqu'un bouton de la télécommande est appuyé.	• Les piles sont faibles. • Vous utilisez la télécommande en dehors de la plaque spécifique. • Il y a un obstacle entre l'unité principale et la télécommande. • Vous avez appuyé sur le mauvais bouton. • Les piles ne sont pas insérées dans le bon sens comme indiqué par les repères de polarité (⊕ et ⊙) dans le logement des piles.	• Remplacez les par des piles neuves batteries. • Utilisez-la dans la plage spécifiée. • Enlevez l'obstacle. • Appuyez sur le bouton correct. • Insérez les piles dans le bon sens conformément aux repères de polarité dans le logement des piles.	3 3 3 3 5 3

Spécifications

• Puissance de sortie

(pilotage simultané 20Hz - 20kHz sur les deux canaux)

70W× 2 (charge de 8)

100 W x 2 (charge de 4)

Distortion harmonique totale

(de 20Hz à 20kHz utilisation simultanée des deux canaux, charge de 8Ω)

0.02%

• Bande passante en sortie

(charge de 8Ω, 0,05%)

5Hz-60kHz

• Réponse en fréquence

Facteur d'amortissement

(charge de 8Ω, 20Hz - 20kHz)

• Sensibilité d'entrée / Impédance d'entrée

PHONO (MM)

2mV/47kΩ

CD, ENREGISTREUR, AUXILIARES/DVD, RECORDER, MAIN IN

200mV/20kΩ

• Tension de sortie / Impédance de sortie

PRE OUT

1.6V/600Ω

• Entrée platine disque (PHONO) maximum autorisée (1kHz) MM
• Écart RIAA (20Hz - 20kHz) S/B (IHF-A, charge de 8Ω)

PHONO (MM)

(PM-KI-PEARL-LITE)

(PM7004)

CD, ENREGISTREUR, AUXILIAIRES/DVD, REORDER (PM-KI-PEARL-LITE)

(PM7004)

POWER AMP DIRECT IN

Commande de tonalité

Graves (50Hz)

Medial (900Hz)

Aigus (15kHz)

• Alimentation
• Consommation électrique (EN60065)
• Consommation électrique en veille
• Poids PM-KI-PEARL-LITE PM7004

87dB

(entrée 5mV, sortie 1W)

85dB

(entrée 5mV, sortie 1W)

106dB

(entrée 2 V, sortie nominale)

104dB

(entrée 2 V, sortie nominale)

125dB (Sortie nominale)

±10dB

±6dB

±10dB

CA 230V 50/60Hz

200W

0,3W

11,2kg

10,5kg

Pour des raisons d'amélioration, les caractéristiques et l'apparence sont susceptibles d'être modifiées sans avertissement préalable.

Circuit de protection

Cette fonction est destinée à prévenir les dommages aux composants sur secteur lorsqu'une anomalie, surcharge ou surtension par exemple, survient pour une raison quelconque.

Dans cet appareil, le témoin d'alimentation clignote et l'appareil passe en mode veille lorsqu'une anomalie se produit.

Impédance des enceintes

Cela représente la résistance nominale exacte du jeu d'enceintes en courant alternatif et cette valeur s'exprime en ohms.

Plus l'impédance est faible, plus la sortie est importante. Cependant, cela augmente la charge de l'amplificateur. Utilisez des enceintes dont l'impédance est supportée par cet appareil.

BALANCE 4,8

BASS 4,8

Cable RCA stéréo 6

Cables d'enceinte 6,7

Circuit de protection 6, 12

Connexion

Branchement des enregistreurs 7

Branchement des lecteurs 7

Cables de connexion 6

Connexion des enceintes 6,7

Cordon d'alimentation 8

INPUT SELECTOR 4,8

MID 4,8

Muet 4,8

Réglage de la tonalité 9

Réglage du volume 9

SOURCE DIRECT 4,8

Télécommande 3,5,10

TREBLE 4,8

VOLUME 4,8
