FL 857 - Machine à laver LADEN - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Machine à laver
Marque	LADEN
Modèle	FL 857
Capacité de lavage	5 kg
Dimensions (L x H x P)	600 x 825 x 600 mm
Alimentation électrique	220-240 V, 50 Hz (estimation)
Programmes	Coton, Synthétiques, Délicat, Laine, Soie, Rinçage+Essorage, Essorage, Vidange
Vitesse d'essorage maximale	Jusqu'à 1500 tr/min
Options	Départ retardé (3, 6, 9 h), Charge réduite, Arrêt cuve pleine, Prélavage
Type de chargement	Frontal (hublot)
Consommation d'eau (programme coton 60°C)	44 litres
Consommation d'énergie (programme coton 60°C)	0.95 kWh
Pression d'eau	100-1000 kPa (1-10 bars)
Filtre	Oui, nettoyable régulièrement
Bac à produits	3 ou 4 compartiments selon modèle
Sécurité enfants	Oui (verrouillage hublot et dispositif de sécurité)
Type de vidange	Externe ou sur siphon
Pieds réglables	Oui, avec contre-écrous
Accessoires inclus	Bridage de transport, clé, tuyaux, crosse de vidange, bouchons
Niveau sonore	Non spécifié

FOIRE AUX QUESTIONS - FL 857 LADEN

Que faire si le lave-linge ne démarre pas ?

Vérifiez que l'appareil est branché et que la prise de courant fonctionne. Assurez-vous que la touche Marche/Arrêt est enfoncée, que le robinet d'eau est ouvert et que le hublot est correctement fermé (sécurité enfants). Un programme doit être sélectionné.

Pourquoi l'eau n'arrive-t-elle pas ou lentement ?

Vérifiez que le robinet d'eau est ouvert à fond. Assurez-vous que le tuyau d'arrivée d'eau n'est pas plié et que les filtres dans le raccord d'arrivée ne sont pas bouchés. En hiver, vérifiez que l'eau dans le tuyau n'est pas gelée.

Comment vidanger l'eau résiduelle en cas de besoin ?

Suivez la procédure de nettoyage du filtre : éteignez et débranchez l'appareil, ouvrez le portillon, placez un récipient, tournez lentement le filtre dans le sens inverse des aiguilles d'une montre jusqu'à ce que l'eau s'écoule. Pour vider la pompe, inclinez la machine en avant.

Que faire si l'appareil vibre pendant l'essorage ?

Vérifiez que l'appareil est bien horizontal et que les quatre pieds sont réglés à la même hauteur. Assurez-vous que le bridage de transport a été retiré avant la mise en service.

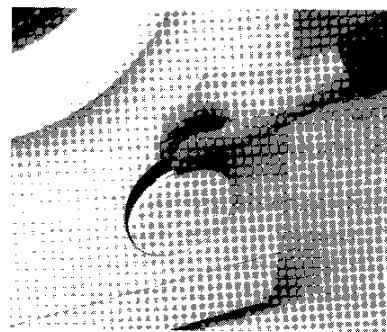

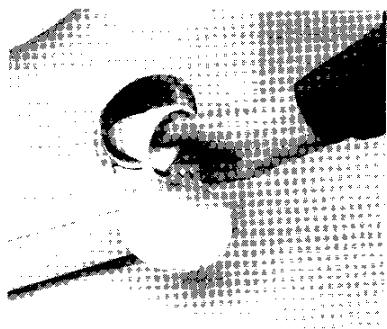

Comment nettoyer le filtre de la pompe ?

Éteignez et débranchez l'appareil. Ouvrez le portillon du filtre, placez un récipient, tournez le filtre lentement dans le sens inverse des aiguilles d'une montre jusqu'à ce que l'eau s'écoule. Nettoyez les impuretés, vérifiez que la turbine tourne librement, puis revissez le filtre. Versez 1/2 litre d'eau dans le bac à produits pour réactiver le système économique.

Pourquoi le linge n'est-il pas essoré ou mal essoré ?

L'appareil est équipé d'un système de détection de balourd. Si des pièces volumineuses sont lavées, la vitesse d'essorage peut être réduite automatiquement. Ajoutez d'autres vêtements pour rééquilibrer la charge. Une formation excessive de mousse peut également empêcher l'essorage : utilisez la bonne dose de détergent.

Comment utiliser la fonction Départ retardé ?

Sélectionnez le programme et les options. Appuyez sur la touche Marche/Arrêt ; dans les 6 secondes, appuyez sur Départ retardé et choisissez 3, 6 ou 9 heures. Le programme démarrera à l'heure choisie. Pour modifier, appuyez à nouveau sur Départ retardé.

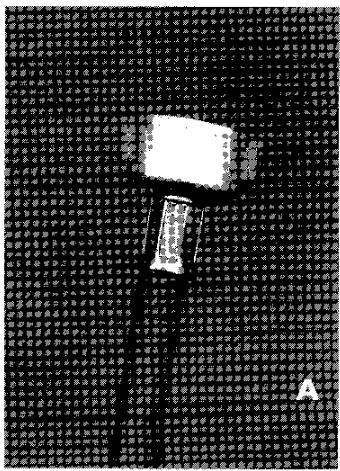

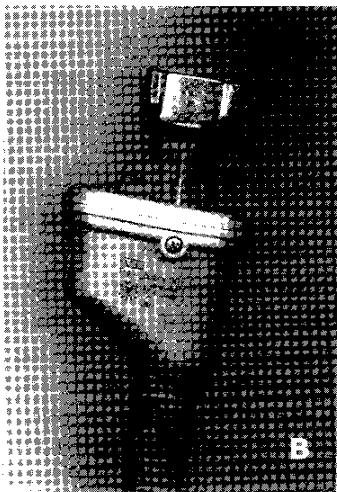

Que faire en cas de fuite d'eau (défaut hydrosécurité) ?

Éteignez l'appareil, débranchez-le et fermez le robinet d'eau. Inclinez la machine en avant pour évacuer l'eau. Rebranchez, ouvrez le robinet, sélectionnez à nouveau le programme et appuyez sur Marche/Arrêt. Si le problème persiste, contactez le Service Après-Vente.

Comment activer la sécurité enfants ?

La sécurité enfants se trouve à l'intérieur du hublot. Tournez la vis en plastique avec une pièce ou l'accessoire du bac à produits : fente verticale (position sécurisée, empêche la fermeture du hublot) ou horizontale (position normale).

Quels détergents utiliser et comment doser ?

Utilisez des détergents adaptés au type de tissu (coton, synthétiques, laine). Respectez les doses indiquées sur l'emballage : pleine charge = dose recommandée, demi-charge = 3/4, petite charge = 1/2. Tenez compte de la dureté de l'eau : eau douce nécessite moins de détergent. Ne dépassez pas le repère MAX pour l'adoucissant.

MODE D'EMPLOI FL 857 LADEN

• Tuyau d'arrivée d'eau (à l'intérieur du tambour ou déjà installé à l'arrière de l'appareil)
• Tuyau d'arrivée d'eau (à l'intérieur du tambour ou déjà installé à l'arrière de l'appareil)

• "U" bend (à l'intérieur du tambour ou déjà installée)

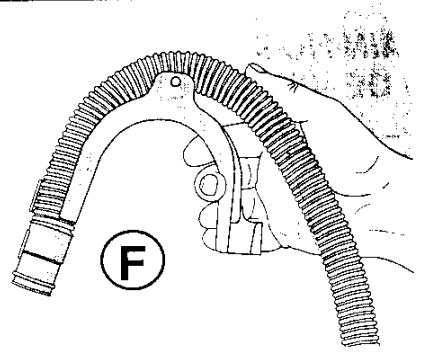

• Crosse de vidange courbée (à l'intérieur du tambour ou déjà installée)

-Obturez les trous avec les bouchons en plastique fournis.

Attention: Conservez le bridage de transport et la clé.

• Important: serrez le contre-écrou en le tournant dans le sens inverse des aiguilles d'une montre vers la coque de l'appareil.
• Remarque importante : Serrez le contre-écrou en le tournant dans le sens contraire des aiguilles d'une montre, face à la machine.

• Vissez à la main le tuyau d'arrivée d'eau (E) sur le robinet en desserrant l'écrou.

Attention: Veillez à ce que le tuyau ne soit pas piégé.

Vérifiez l'étanchéité des raccordements en ouvrant le robinet à fond.

• Tuyau de vidange à l'extérieur de la machine.
• Tuyau de vidange à l'extérieur de la machine.

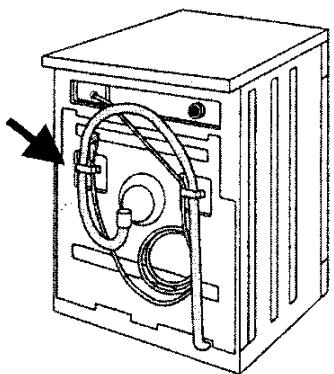

• Décrochez le tuyau de vidange du clip de gauche (voir la flèche).

Attention: Ne décrochez PAS le raccord du tuyau de vidange positionné à droite.

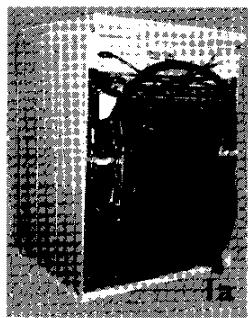

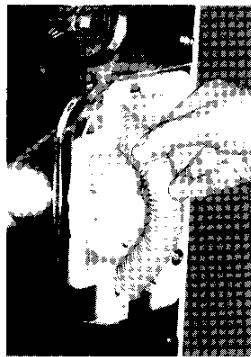

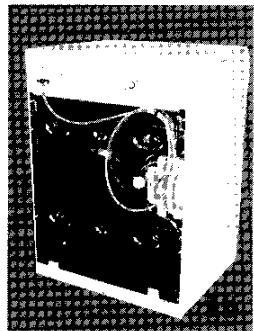

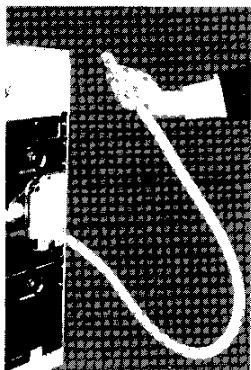

• Tuyau de vidange interne.
• Tuyau de vidange à l'intérieur de la machine.
• Tuyau de vidange à l'intérieur de la machine.

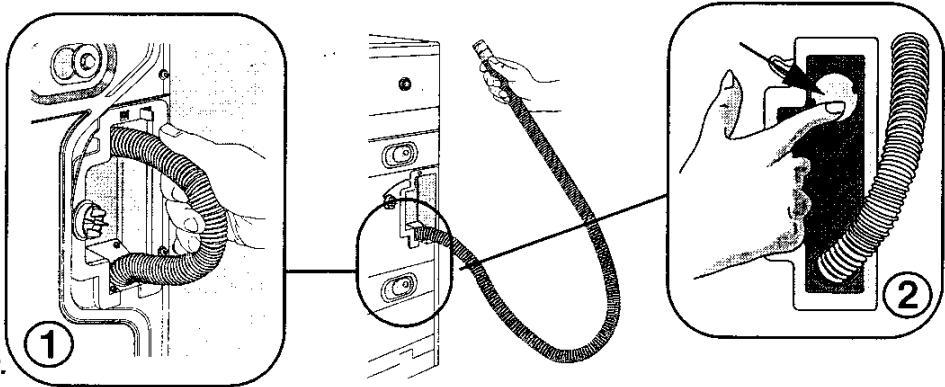

• Sortez intégralement le tuyau du support (voir ①).
• Sortez intégralement le tuyau du support (voir ①).
• Tirez le tuyau—entièrement du support (voir①).
• Öffnung mit der beigefügten Kappe verschließen (siehe ②).
• Fermez l'orifice avec le bouchon attaché (voir ②).
• Fermez l'orifice avec le bouchon attaché (voir ②).

• Fixez le tuyau de vidange au siphon ou installez la crosse de vidange fournie (F), si elle n'est pas déjà installée, et accrochez-la au rebord d'un évier ou d'une baignoire.
• Vous pouvez soit fixer le tuyau de vidange au siphon, soit l'accrocher au rebord d'un évier ou d'un lavabo avec la crosse de vidange, si elle n'est pas encore installée (F).
• Sluit de afvoerslang aan op een afvoerpijp of breng het bijgeleverde elleboogstuk F aan, als die nog niet gemonteerd is, en hang de slang over de rand van een wastafel of badkuip.

• Steckdose mit Erdleiter verwenden.
• Utilisez une fiche avec prise de terre.
• Utilisez une fiche avec prise de terre.
• Utilisez une fiche avec prise de terre.
• N'utilisez ni rallonge, ni adaptateur multiple.
• N'utilisez ni rallonge, ni adaptateur multiple.
• N'utilisez ni rallonges, ni adaptateurs multiples.
• Le câble d'alimentation ne doit être remplacé que par un technicien agréé.
• Le cable d'alimentation ne doit etre remplace que par un technicien qualifie.
• Les raccordements électriques doivent être conformes aux normes locales.
• Les raccordements électriques doivent être conformes aux normes locales.

I. retrait de l'emballage et vérification

• Après avoir déballé la machine à laver, vérifie qu'elle n'a pas été endommagée pendant le transport. En cas de doute, n'utilise pas la machine à laver. Contactez le Service Après-Vente ou votre Revendeur local.
• Les matériaux d'emballage (sachets en plastique, éléments en polystyrène, etc.) doivent être tenus hors de portée des enfants car ils constituent une source potentielle de danger.

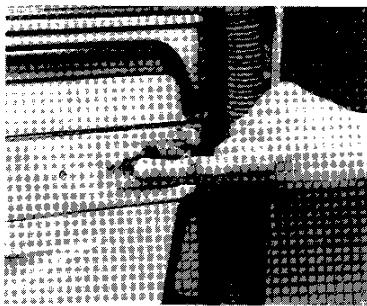

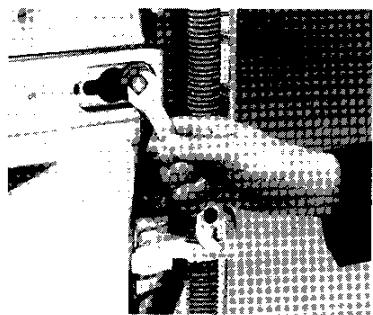

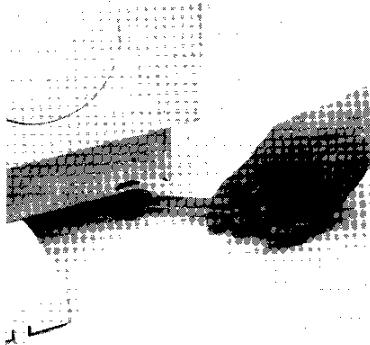

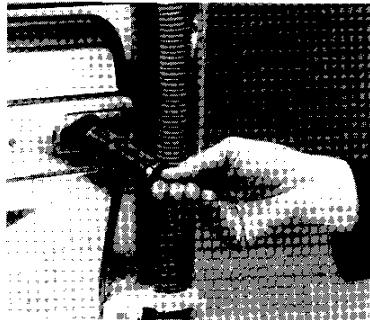

2. Retrait du bridage de transport

L'appareil est équipé d'un bridage de transport, afin d'éviter tout endommagement éventuel de l'appareil en cours de transport. Il faut obligatoirement retirer le bridage de transport avant d'utiliser la machine (voir le chapitre "Installation/Retrait du bridage de transport").

3. Installation de la machine à laver

• Retirez le film de protection du bandeau de commandes.
• Déplacez la machine, sans la tenir par le plan de travail.
• Placez l'appareil sur un sol plat et stable, si possible dans un coin de la pièce. Assurez-vous que les quatre pieds reposent correctement sur le sol et que la machine est bien horizontale (avec un niveau) (voir le chapitre "Installation/Réglage des pieds").

4. Arrivée d'eau

Raccordez le tuyau d'arrivée d'eau conformément aux prescriptions des Compagnies locales de distribution d'eau (voir le chapitre "Installation/Raccordement du tuyau d'arrivée d'eau"). - Arrivée d'eau: eau froide uniquement - Robinet: raccord à vis pour tuyaux 3/4" - Pression: 100-1000 kPa (1-10 bars).

5. Tuyau de vidange de l'eau

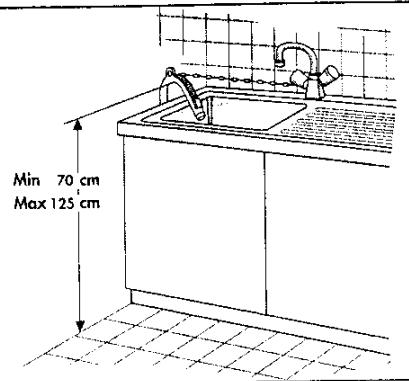

• Connectez le tuyau de vidange au siphon ou accrochez-le au rebord d'un évier avec la crosse de vidange (voir le chapitre "Installation/Raccordement du tuyau de vidange").
• Si le lave-linge possède un système de vidange incorporé, assurez-vous que ce dernier est équipé d'un tuyau d'évacuation afin d'éviter un remplissage et une vidange d'eau simultanés (effet de siphon).

6. Raccordement électrique

• Les raccordements électriques doivent être réalisés par un technicien qualifié, en conformité avec les instructions du fabricant et les normes locales en vigueur.
• Les données techniques (tension, puissance et fusible) figurent sur la plaque signalétique située à l'intérieur du hublot.
• L'appareil doit être branché au réseau uniquement au moyen d'une prise de terre, conformément aux réglementations en vigueur. La mise à la terre de l'appareil est obligatoire aux termes de la loi. Le fabricant décline toute responsabilité en cas de dommages corporels ou matériels résultant directement ou indirectement du non-respect des instructions.
• En particulier si l'appareil est installé dans un local contenant une douche, une baignoire, il doit être protégé par un dispositif à courant différentiel résiduel au moins égal à 30 mA.
• N'utilisez ni rallonge, ni adaptateur multiple.
• Débranche la machine à laver avant de procéder à son entretien. L'accès à la prise secteur ou la déconnexion du secteur grâce à un interrupteur bipolaire doivent être possibles à tout moment après l'installation. N'utilisez en aucun cas la machine à laver si elle a été endommagée pendant le transport. Informez-en le Service Après-Vente. Le câble d'alimentation ne doit être remplacé que par le Service Après-Vente.
• La machine à laver ne doit être utilisée qu'aux fins domestiques prévues.

Encombrement minimum:

Largeur: 600 mm

Hauteur: 825 mm

Profondeur: 600 mm

Premier CYCLE de LAVAGE

Ce cycle initial sert à éliminer l'eau résiduelle du test effectué en usine.

1. Ouvrez le robinet. 2. Fermez le hublot de l'appareil. 3. Versez un peu de détergent (environ 30 ml) dans le compartiment du détergent [11]. 4. Choisissez un programme court (voir le "tableau des programmes"). 5. Appuyez sur la touche "Marche/Arrêt".

I. emballage

• Les matériaux d'emballage sont recyclables à 100% et portent le symbole de recyclage. Pour la mise au rebut, suivez les réglementations locales en vigueur.

2. Conseils pour économiser l'énergie

• Vous tirerez un profit maximal de l'énergie, de l'eau, du détergent et du temps en utilisant la charge maximale recommandée.
• Ne dépassez pas les doses prescrites sur les paquets de détergent. Le volet Eco est un système spécial installé sur l'évacuation : il empêche toute fuite du détergent contenu dans le tambour et préserve ainsi l'environnement.
• N'utilise la fonction de prélavage que pour le linge très sale! Économisez du détergent, du temps, de l'eau et de l'énergie en ne sélectionnant pas la fonction "Prélavage" pour du linge normalement sale.
• Prétraitez les taches avant lavage en utilisant un détachant ou en les frottant avec du savon et en les faisant tremper, pour éviter d'utiliser un programme à haute température.
• Économisez de l'énergie en utilisant un programme de lavage à C au lieu d'un programme à C, ou à C au lieu de C.
• Économisez de l'énergie et du temps en choisissant un essorage à vitesse élevée pour retirer au maximum l'humidité du linge avant d'utiliser un séche-linge (pour les machines dont la vitesse d'essorage est réglable).

3. Mise au rebut de l'emballage et des anciens appareils

• La machine à laver est fabriquée à partir de matériaux recyclables. Pour la mise au rebut, respectez les normes relatives à l'élimination des déchets en vigueur.
• Avant de vous séparer de l'appareil, rendez-le inutilisable en coupant le câble d'alimentation de manière à ce que l'appareil ne puisse plus être raccordé au réseau électrique.
• Nettoyez toute trace de détergent dans le bac à produits si vous avez l'intention de mettre la machine au rebut.

4. Sécurité enfants

Veillez à ce que les enfants ne jouent pas avec l'appareil ou dans l'appareil.

5. Recommandations générales

• Ne laissez jamais l'appareil inutillement branché. Fermez le robinet.
• Avant de procéder au nettoyage ou à l'entretien, veillez à débrancher l'appareil.
• Pour nettoyer la carrosserie de l'appareil, utilisez du détergent neutre et un chiffon humide. N'utilisez pas de poudre à récurer.
• N'ouvrez pas le hublot brusquement.
• Si nécessaire, le câble d'alimentation doit être remplacé par un câble d'alimentation d'origine, disponible auprès du Service Après-Vente. Le câble d'alimentation ne doit être remplacé que par un technicien qualifié.

6. Déclaration de conformité CE

L'appareil répond aux exigences de la Directive Communautaire 93/68/CEE: Directive 73/23/CEE concernant la tension Directive 89/336/CEE concernant le Code d'Entretien et d'Equipement Directive 93/68/CEE concernant le marquage.

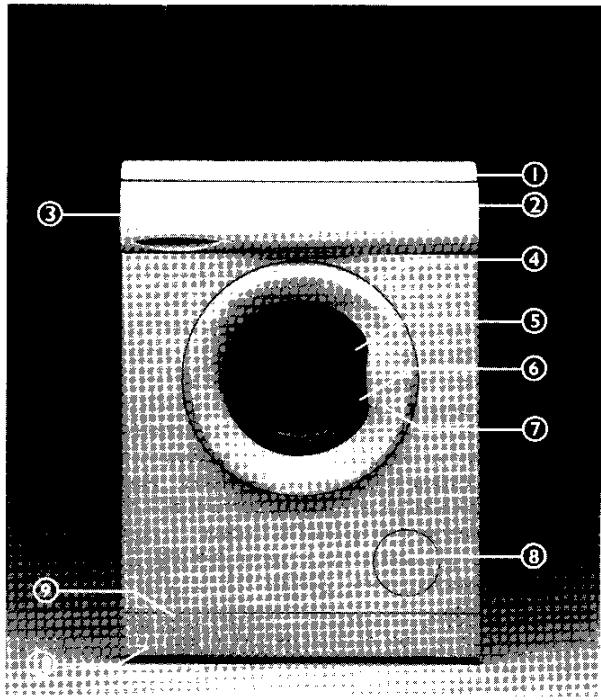

Description de la machine à LAYER

1. Plan de travail 2. Bandeau de commandes 3. Bac à produits 4. Étiquette Service Après-Vente (au dos du hublot) 5. Hublot 6. Poignée d'ouverture du hublot

Pour ouvrir le hublot, appuyez sur le bouton à l'intérieur de la poignée et tirez. Fermez le hublot en le poussant fermement (un déclic signale que le hublot est bien fermé).

1. Sécurité enfants (à l'intérieur du hublot)
2. Filtre (derrière le portillon)
3. Plinthe 10. Pieds réglables

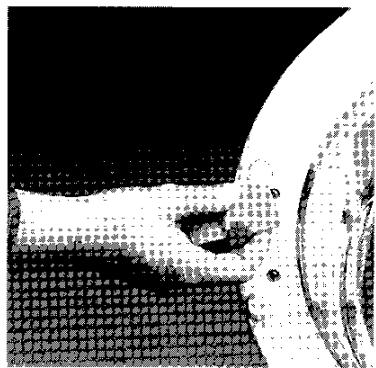

Sécurité enfants

Pour éviter toute utilisation inappropriée de la machine, tournez la vis en plastique à l'intérieur du hublot en vous servant d'une pièce ou du côté lisse en plastique arrondi de l'accessoire en couleur du bac à produits:

• Fente verticale: position de sécurité, qui signifie que la fermeture du hublot est impossible.
• Fente horizontalement: position normale, qui signifie que la fermeture du hublot est à nouveau possible.

Tri du linge

Triez le linge suivant

• Le type de tissu / le symbole de l'étiquette d'entretien

Coton, tissus mixtes, synthétiques, laine, linge délicat.

La couleur

Séparez le linge blanc du linge de couleur. Lavez séparément le linge de couleur neuf.

Le poids

Remplissez le tambour en alternant les grandes et les petites pièces afin d'améliorer l'efficacité de lavage et la répartition du linge dans le tambour.

• La catégorie du linge

Lavez séparément le linge délicat : sélectionnez le programme approprié pour la laine lavable en machine, les rideaux ou autres tissus délicats. Retirez tout crochet des rideaux ou placez-les dans un filet à linge. Utilisez le programme spécial pour linge délicat. Lavez les bas en nylon, les ceintures et autres pièces de linge avec agrafes (les soutiens-gorge, par exemple) dans un filet à linge ou dans une taie d'oreiller avec fermeture à glissière.

1. Videz les poches

Les pièces de monnaie, épingles de suture, etc. risquent d'endommager le linge, le tambour et la cuve.

3. Fermetures

Fermez les fermetures à glissière, les boutons et les agrafes; attachez les ceintures et les rubans.

Traitement des taches

• En règle générale, les taches de sang, de lait, d'œuf et autres substances organiques se nettoient déjà bien lors de la phase enzymatique automatique du programme.
• Pour les taches de vin rouge, de café, de thé, d'herbe, de fruits, etc. ajoutez un détachant dans le compartiment du bac à produits [II] ou de l'eau de Javel dans le compartiment [CI] (selon le modèle).
• Au besoin, prétraitez les taches tenaces au moyen d'un détachant.

Teinture et décoration

Les produits usuels se composent d'un colorant, d'un fixateur et de sel. Versez le colorant, le fixateur puis le sel directement dans le tambour vide. Ne mettez le linge qu'après.

• Utilisez exclusivement des teintures et produits de blanchiment recommandés pour les machines à laver.
• Respectez les instructions du fabricant.
• Les composants en plastique et en caoutchouc à l'intérieur de l'appareil peuvent changer de couleur.

Chargement du linge

1. Ouvrez le hublot. 2. Déployez le linge et introduisez-le dans le tambour, sans le comprimer. Respectez les charges recommandées dans le tableau des programmes : une surcharge de la machine donnera des résultats moins satisfaisants et froissera le linge. 3. Fermez le hublot.

Choix du bon détergent et des bons produits additifs

Le type de détergent dépend:

du type de tissu (coton, synthétiques, linge délicat, laine). Remarque: pour la laine, n'utilise que des détergents spécifiques. - de la couleur du tissu; - de la température de lavage; - du type et du degré de salissure.

Remarques:

Les traces blanches sur les tissus noirs proviennent des composants insolubles des détergents modernes sans phosphate. Si ce cas se présente, secouez le linge ou brossez-le ou utilisez un détergent liquide.

Conservez le détergent et les produits additifs dans un endroit sec, hors de portée des enfants.

N'utilisez que du détergent et des produits additifs prévus pour être utilisés dans des machines à laver automatiques.

Si vous utilisez des anticalcaires, des produits de teinture ou de décoloration, assurez-vous qu'ils conviennent pour les machines à laver. Un détartrant peut contenir des composants susceptibles d'attaquer certaines pièces de votre machine à laver.

N'utilisez pas de solvants dans l'appareil (comme de l'essence de térébenthine).

Ne lavez en aucun cas des tissus traités avec du solvant ou des liquides inflammables dans la machine à laver.

Dosage

Respectez les doses recommandées spécifiées sur les paquets de détergent. Les doses dépendent:

• du type et du degré de salissure ; de la quantité de linge ;
• charge complète: selon les recommandations du fabricant;
• demi-charge: 3/4 des doses prescrites;
• charge minimale (environ kg): la moitié des doses prescrites;
• de la durée de l'eau (renseignez-vous auprès de votre Compagnie de distribution d'eau) : l'eau douce nécessite moins de détergent que l'eau dure.

Remarques:

Toute dose excessive provoquera une formation extrême de mousse et diminuera l'efficacité du lavage.

En cas de formation excessive de mousse, la machine à laver n'essorera plus.

Si la dose n'est pas suffisante, le linge deviendra gris. En outre, la résistance et le tambour s'entartreront.

Veuillez utiliser un détergent liquide dans la phase de prélavage pour les programmes offrant cette option. Dans ce cas, ne versez que des détergents en poudre dans le compartiment du lavage principal.

En cas d'utilisation d'assouplissants concentrés, ajoutez de l'eau dans le bac à produits jusqu'au repère "MAX".

Pour que les détergents en poudre ou les détergents liquides très concentrés se diffusent bien, utilisez la boule de dosage fournie avec le détergent et mettez-la dans le tambour.

Dureté de l'eau : l'eau douce nécessite moins de détergent

Catéorie de dureté de l'eau	Caracteristiques	Dureté allemande °dH	Dureté français °fH	Dureté anglaise °eH
1	douce	0-7	0-12	0-9
2	moyenne	7-14	12-25	9-17
3	dure	14-21	25-37	17-26
4	très dure	plus de 21	plus de 37	plus de 26

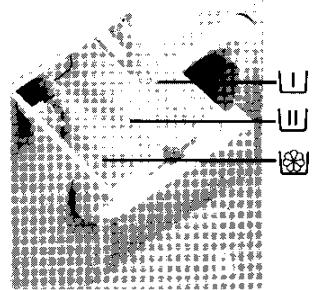

Pour les modèles à trois compartiments : réglez l'indicateur de niveau de la durée de l'eau dans le bac à produits en fonction de la durée de l'eau utilisée. Déplacez létalement l'indicateur dans la position requise.

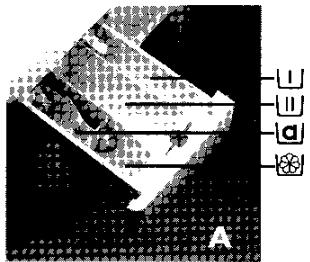

Démentent et produits additifs

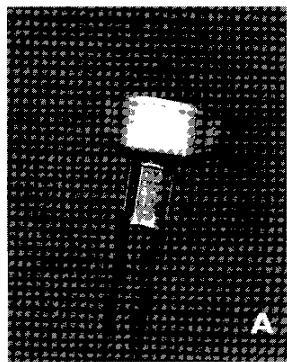

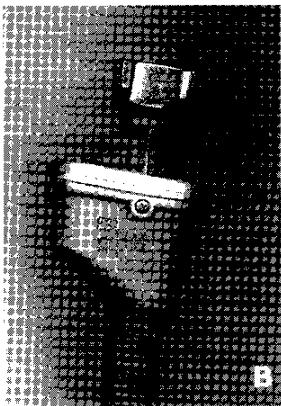

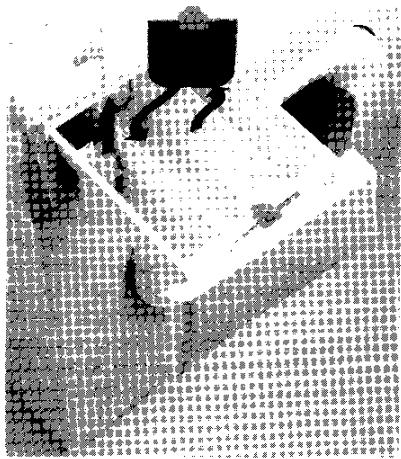

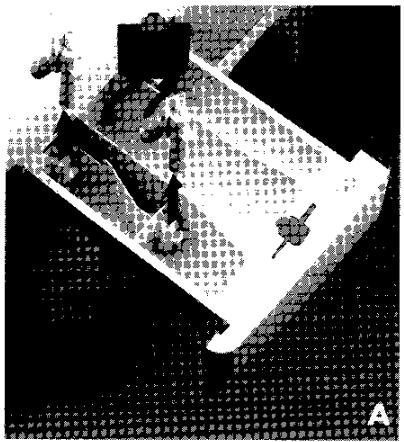

I. Tirez complètement le bac à produits, jusqu'à la butée. Selon le modèle, le bac à produits disposera de trois ou quatre compartiments.

1. Versez le détergent :

Programme avec prélavage et lavage principal - Programme de lavage principal sans prélavage Si vous utilisez du détergent liquide, retirez l'accessoire en couleur du bac à produits et placez-le dans le compartiment.

La graduation figurant sur l'accessoire facilite le dosage.

• Adoucissant et produit amidonnant, ne dépassez pas le repère “MAX” pour les modèles à 3 comptiments (“B”) ou le repère “100 ml” pour les modèles à 4 comptiments (“A”).
• Eau de javel, ne pas dépasser le repère "MAX" pour les modèles à 4 comportements ("A").
• Detachants
• Adoucisseurs d'eau (dureté de l'eau 4) Amidon (dissout dans l'eau)
• Fermez complètement le bac à produits.

Sélection du programme:

I. Branchez l'appareil. 2. Ouvrez le robinet. 3. Amenez le sélecteur de programme sur le programme désir. 4. Selon le modèle, amenez le sélecteur de température sur la température désirée. 5. Selon le modèle, amenez le sélecteur de vitesse d'essorage sur la vitesse d'essorage désirée. 6. Sélectionnez les autres options, le cas échéant, en appuyant sur la touche correspondante. Une nouvelle pression désactive cette option. 7. Vérifiez que le hublot est bien fermé. Appuyez sur la touche "Marche/Arrêt". Pour les modèles équipés du "Départ retardé", le programme démarre après quelques secondes : pendant ce délai, vous pouvez sélectionner un nombre d'heures avant le départ retardé.

Le sélecteur de programme se déplace progressivement par paliers sur prélavage, lavage principal, rinçage et essorage. Chaque palier prend de quelques secondes à plusieurs minutes.

Départ retardé (selon le modèle)

I. Sélectionnez le programme et la température, toutes les options supplémentaires ainsi que la vitesse d’essorage. 2. Appuyez sur la touche "Marche/Arrêt". Le voyant "0" clignote pendant 6 secondes. 3. Pendant ces 6 secondes, appuyez sur la touche "Départ Retardé" et sélectionnez le nombre d’heures avant le départ retardé : 0, 3, 6, 9 heures. 4. Le programme démarrera à l’heure désirée ou après 6 secondes si vous avez sélectionné "0".

• Pour modifier l'heure du départ retardé : appuyez sur la touche "Départ Retardé" pour modifier la durée du départ retardé.
• Pour supprimer la fonction "Départ retardé" : appuyez sur la touche "Départ Retardé" jusqu'à ce que "0" s'affiche ; le programme sélectionné démarrera directement.
• En cas de modification d'options avant l'heure du début du départ retardé : le programme démarrera avec les nouvelles options sélectionnées.
• En cas de modification du programme avant l'heure du début du départ retardé : le "Départ retardé" reviendra automatiquement à "0". Sélectionnez à nouveau la durée pour le départ retardé, afin de l'activer.

N. B. En cas de départ retardé, si vous utilisez un détergent liquide, il est recommandé de le verser dans une boule de dosage que vous placerez directement dans le tambour.

Verrouillage du hublot

Dès que le programme démarre, le hublot se verrouille automatiquement jusqu'à la fin du programme. Si vous amenez le sélecteur de programme sur la position "Stop" ou en cas de coupure d'électricité, le hublot est déverrouillé environ une minute après.

Si tel est le cas, n'ouvre pas le hublot, car de l'eau chaude pourrait en sortir.

Fin du programme

Le sélecteur de programme est sur "Stop".

1. Appuyez sur la touche "Marche/Arrêt". 2. Supprimez les options spéciales en appuyant sur les touches correspondantes. 3. Fermez le robinet. 4. Attendez le déverrouillage du hublot (environ une minute). 5. Ouvrez le hublot et sortez le linge.

N. B. Afin que le tambour puisse secher, ne fermez pas le hublot. Laissez-le entrouvert.

Modification du programme

1. Appuyez sur la touche "Marche/Arrêt". 2. Sélectionnez le nouveau programme. 3. Appuyez sur la touche "Marche/Arrêt". Le nouveau programme redémarre.

N'ajoutez pas d'autre détergent pour ce programme.

Modification des options

Vous pouvez sélectionner ou supprimer des options sans mettre l'appareil hors tension.

Interruption ou pause du programme

Si, pour une raison quelconque, vous désirez interrompre le programme pendant un certain temps et le poursuivre plus tard:

1. Appuyez sur la touche "Marche/Arrêt". 2. Après la pause voulue, appuyez à nouveau sur la touche "Marche/Arrêt".

Annulation du programme

Si le programme en cours doit être terminé prématurément et annulé, il faut évacuer l'eau contenue dans le tambour avant d'ouvrir le hublot:

1. Appuyez sur la touche "Marche/Arrêt" pour mettre l'appareil hors tension. 2. Reglez le sélecteur de programme sur "Vidange". 3. Appuyez sur la touche "Marche/Arrêt" pour démarrer le programme "Vidange". 4. Au terme du programme de vidange, il est possible de sélectionner un nouveau programme.

Nettoyage du filtre

I. Éteignez l'appareil et débranchez-le. 2. Retirez l'accessoire coloré du bac à produits et utilisez-le pour ouvrir le portillon du contrôle. 3. Placez un récipient sous le filtre. 4. Faites tourner lentement le filtre dans le sens inverse des aiguilles d'une montre jusqu'à ce que la poignée soit verticale ; ne retirez pas encore le filtre. 5. Attendez que l'eau s'écoule. 6. Vous pouvez alors dévisser complètement le filtre et le sortir. 7. Éliminez les impuretés. 8. Vérifiez que la turbine de la pompe tourne librement. 9. Réinsérez le filtre et revissez-le dans le sens des aiguilles d'une montre, jusqu'à la butée (la poignée est horizontale). 10. Fermez le couvercle. II. Versez 1/2 litre d'eau dans le bac à produits afin de réactiver le système "Economique". 12. Branchez l'appareil à la prise de courant. 13. Sélectionnez un programme et démarrez-le.

Contrôlez le filtre deux à trois fois par an et nettoyez-le si nécessaire.

• Vérifiez le filtre si l'appareil ne vidange pas correctement ou n'essore pas.
• Retirez le filtre si la pompe est bloquée par un objet (boutons, pièces de monnaie, épingles de sécurité, etc.). REMARQUE IMPORTANTE: Avant de vider le filtre, attendez que la température de l'eau dans l'appareil ait diminué.

Vidange de l'eau résiduelle

• Pour vidanger l'eau résiduelle, suivez les instructions du chapitre "Nettoyage du filtre" (points 1 à 8).
• Pour vidanger l'eau résiduelle de la pompe, inclinez la machine en avant et suivez les instructions des points 9 et 10 du chapitre précédent.

Quand faut-il vidanger l'eau résiduelle?

• Avant de transporter (déplacer) la machine.
• Lorsque l'appareil est installé dans une pièce exposée au gel. Il est préférible dans ce cas de vidanger la machine après chaque lavage.

Carrosserie et bandeau de commandes

• Nettoyez avec votre détergent habituel (n'utilisez pas de poudre à récurer).
• Essuyez avec un chiffon doux.

Joint du hublot

• Nettoyez de temps en temps avec un chiffon humide.
• Vérifiez régulièrement que des impuretés ne se trouvent pas dans les plis.

Filtre

• Contrôlez et nettoyez régulièrement le filtre, au moins deux à trois fois par an (voir le chapitre "Nettoyage du filtre").

Bac à produits

1. Dégagez le bac à produits en appuyant sur le levier de déverrouillage situé dans le compartiment de prélavage et retirez le bac à produits. 2. Retirez les accessoires du compartiment resté à l'assouplissant, l'accessoire pour le détergent liquide et le siphon du compartiment resté aux agents de blanchiment (pour le modèle à quatre compartiments "A"). 3. Lavez toutes les pièces à l'eau courante. 4. Remettez les pièces en place et réinsérez le bac à produits. Mettez le siphon en place en exerçant une poussée ferme.

Filtres du raccordement d'arrivée d'eau

Contrôlez et nettoyez régulièrement.

Pour les appareils équipés d'un tuyau d'arrivée d'eau droit "A"

I. Fermez le robinet. 2. Dévissez le tuyau flexible du robinet. 3. Nettoyez la crépine interne. 4. Revissez le tuyau flexible au robinet. 5. Dévissez le tuyau flexible de la machine. 6. Retirez le filtre du tuyau de l'appareil avec une pince et nettoyez-le. 7. Replacez le filtre et revissez le tuyau à la machine. 8. Ouvrez le robinet et vérifiez l'étanchéité des raccordements.

Pour les appareils équipés d'un tuyau d'alimentation avec sécurité hydraulique “B”

1. Fermez le robinet. 2. Dévissez le tuyau flexible du robinet. 3. Nettoyez la crépine. 4. Revissez le tuyau flexible avec sécurité hydraulique au robinet. 5. Ouvrez le robinet et vérifiez l'étanchéité des raccordements.

L'appareil ne démarre pas, aucun voyant ne s'allume.

Veuillez vérifier:

• si l'appareil est branché;
• si la tension réseau arrive à la prise de courant (avec une lampe de table, par exemple).
• la touche "Marche/Arrêt" est enclenchée.
• si le robinet d'eau est ouvert. S'il ne l'est pas, ouvrez le robinet et mettez l'appareil sous tension, puis remettez-le sous tension.
• si le hublot est fermé correctement (sécurités enfants);
• si un programme a été sélectionné et s'il a démarré;

L'appareil s'arrête pendant le programme.

Veuillez vérifier:

• si le voyant "Arrêt Cuve Pleine" est enfoncé, supprimez cette option en appuyant une nouvelle fois sur cette touche;
• Le bouton "Marche/Arrêt" a été activé par inadvertence; rappeyez sur le bouton "Marche/Arrêt".

L'eau n'entre que lentement ou pas du tout.

Veuillez vérifier:

• si le robinet d'eau est ouvert à fond;
• si le tuyau d'arrivée d'eau n'est pas plié;
• si les filtres dans le raccord d'arrivée d'eau ne sont pas bouchés;
• si l'eau se trouvant dans le tuyau n'est pas gelée;

L'eau n'est pas vidangée.

Veuillez vérifier:

• si le tuyau de vidange est installé correctement (voir le chapitre "Notice d'installation");
• si le filtre n'est pas bouché;
• si le tuyau de vidange n'est pas gelé;
• si la touche "Arrêt Cuve Pleine" est enfoncée.

Le détergent et les produits additifs ne sont pas évacués correctement.

Veuillez vérifier:

• si le bac à produits est bien installé et n'est pas sale (voir le chapitre "Nettoyage et entretien");
• Si l'eau n'entre que lentement. Les filtres dans le raccord d'arrivée d'eau sont peut-être bouchés (voir les chapitres "Nettoyage et entretien").
• Contrôlez et nettoyez régulièrement le filtre, au moins deux à trois fois par an (voir le chapitre "Nettoyage du filtre").

Consultez également le chapitre "Detergent et produits additifs" pour de plus amples informations.

L'appareil vibre pendant l'essorage.

Veuillez vérifier:

• si l'appareil est bien horizontal et si les quatre pieds sont réglés à la même hauteur (voir le chapitre "Notice d'installation");
• si le bridage de transport a été retiré. Le bridage de transport doit être retiré avant la mise en service de l'appareil (voir le chapitre "Notice d'installation").

Défaut hydrosécurité (selon le modèle)

Lorsque l'appareil détecte une fuite d'eau, la pompe fonctionne en continu.

Eteignez l'appareil, débranchez-le et fermez le robinet d'eau.

La panne d'hydrosécurité peut être déclenchée par:

1. une formation excessive de mousse; 2. une fuite au niveau du tuyau d'arrivée d'eau ou de l'appareil.

Inclinez délicatement l'appareil vers l'avant pour permettre à l'eau de s'évacuer. Ensuite:

1. Branchez l'appareil sur la prise de courant, 2. ouvrez le robinet, 3. Sélectionnez à nouveau le programme souhaité et appuyez sur la touche "Marche/Arrêt".

Remarque importante: si la panne se représentait, appelez le Service Après-Vente (voir le chapitre "Service Après-Vente").

Le linge n'est pas essoré du tout ou pas assez essoré:

L'appareil est équipé d'un système de détection et de correction de balourd. Si vous lavez des pièces de grandes dimensions (sortie de bain, par exemple), il se peut que le système de correction de balourd réduise automatiquement la vitesse d'essorage ou l'interrompe s'il détecte un balourd trop important au début de l'essorage, et ce afin de préserver l'appareil.

Si le linge est encore humide à la fin du programme, ajoutez éventuellement d'autres vêtements et redémarrez un programme d'essorage. - La formation extrême de mousse peut empêcher l'appareil d'esserer. Utilisez la quantité de détergent appropriée.

Remarque importante : ce lave-linge est équipé d'un système de sécurité. Le programme est interrompu après quelques minutes dans les cas suivants :

• L'eau n'arrive pas;
• Blocage de la pompe de vidange.

Si la pompe est bouchée, mettez l'appareil hors tension et nettoyez la pompe (voir le chapitre

Nettoyage du filtre). Redémarrez l'appareil

Avant de contacter le service après-vente:

1. Vérifiez s'il n'est pas possible de remédier vous-même au problème (voir le chapitre "Diagnostic rapide"). 2. Redémarrez le programme pour vérifier que l'inconvénient a été éliminé. 3. Si l'appareil ne fonctionne toujours pas correctement, appelez le Service Après-Vente.

Communiquez:

• Le type de panne.
• Le modèle exact de l'appareil. Le code Service (numéro après le mot SERVICE).

L'étiquette service à pros-vente se trouve sur le côté intérieur du hublot.

• Voiture adresse complète.
• Voiture numéro de téléphone et le préfixe. Les numéros de téléphone et les adresses des Services Après-Vente sont indiqués sur la carte de garantie. Vous pouvez également contacter le revendeur qui vous a fourni l'appareil.

Transport et déplacement

Ne déplacez jamais l'appareil en le tenant par le plan de travail.

1. Débranchez l'appareil.
2. Fermez le robinet.
3. Débranche le tuyau d'arrivée d'eau et de vidange.
4. Laissez couler le reste de l'eau hors de l'appareil et des tuyaux (voir les chapitres "Nettoyage du filtre" et "Vidange de l'eau résiduelle").
5. Remontez impérativement le bridage de transport (voir le chapitre "Notice d'installation").

Retrait du bridage de transport

1. Dévissez les quatre vis à l'aide de la clé fournie.
2. Retirez les vis à la main.
3. En maintenant la tête de vis, faites passer chaque vis par le gros orifice correspondant. 4. Obturez les trous avec les bouchons en plastique fournis ; insérez les bouchons dans le gros orifice et faites-les glisser dans la partie étroite, jusqu'à la butée.
4. Conservez le bridage de transport.
5. Il faut remettre le bridage de transport en place, pour chaque transport de la machine ournant.
6. Replacez le bridage de transport en suivant la procédure de démontage, mais en sens inverse.

Réglage des pieds

Compensez les inégalités du sol en réglant les pieds de réglage (n'insérez sous les pieds ni morceaux de bois, etc.) :

1. Desserrez le contre-écrou au moyen de la clé fournie. 2. Réglez la hauteur du pied à la main. 3. Resserrez le contre-écrou en le tournant dans le sens inverse des aiguilles d'une montre face à la machine à laver.

Si la machine est placée sur un plancher en poutres de bois, répartissez le poids en posant l'appareil sur un panneau de contre-plaque 60 × 60 cm et de 3 cm d'épaisseur minimum. Vissez fermement le panneau de contre-plaque au sol.

Plan de travail pour les modèles encastrés

L'appareil doit être encastré sous un plan de travail continu.

L'appareil doit obligatoirement être encastré au moyen de l'unité d'encastrement UBS. Vous pouvez obtenir cet accessoire auprès de magasins spécialisés ou du Service Après-Vente.

1. Débranchez l'appareil.
2. Dévissez les vis fixant le plan de travail à l'arrière.
3. Faites glisser le plan de travail vers l'arrière jusqu'à la butée et dégagez-le en le soulevant. Montez la tôle de protection en suivant les instructions fournies.
4. Replacez les vis de fixation et serrez-les.
5. Ne branchez l'appareil que sur le secteur.

Pour les machines avec un tuyau d'arrivée d'eau croît "a

1. Insérez la crépine (déjà pré-installée à l'extrémité du flexible ou fournie avec les accessoires) dans le couplage filtré du robinet.
2. Vissez soigneusement le tuyau d'arrivée sur le robinet, de préférence à la main.
3. Vérifiez que le tuyau ne forme pas de nœud ou de puits.
4. Vérifiez l'étanchéité des raccordements du robinet et de l'appareil en ouvrant le robinet à fond.

Si le tuyau n'est pas suffisamment long, remplacez-le par un tuyau de longueur suffisante résistant à la pression (minimum 1000 kPa - 10 bars - en conformité avec EN 50084).

Vérifiez régulièrement que le tuyau d'arrivée ne présente ni signes de fragilisation, ni fissures. Le cas échéant, remplacez-le.

La machine à laver peut être branchée sans clapet anti-retour.

Pour les machines avec sécurité hydraulique “b

Si le tuyau flexible est endommagé, débranchez immédiatement l'appareil.

1. Avec avoir inséré le filtre dans le raccord filtre, vissez ce dernier sur le robinet d'arrivée d'eau.
2. Vérifiez l'étanchéité des raccordements du robinet et de l'appareil en ouvrant le robinet à fond.

Si le tuyau flexible n'est pas suffisamment long, remplacez-le par un tuyau avec sécurité hydraulique de 3 m de long (disponible auprès du Service Après-Vente ou chez votre Revendeur).

Assurez-vous que l'opération est réalisée par un technicien qualifié.

L'appareil ne doit en aucun cas être connecté au mitigeur d'un chauffe-eau non pressurisé.

Le tuyau d'arrivée d'eau et le boîtier de raccordement plastique contiennent des composants électriques. Le tuyau flexible ne doit pas être coupé et le boîtier ne doit pas être immergé dans l'eau.

Tuyau de vidange de l'eau externe

2. Déconnectez le tuyau de vidange de la fixation de gauche.

Attention: ne desserrez pas la fixation de droite du tuyau de vidange.

Tuyau de vidange intérieur

Ib. Tirez le tuyau totalement hors du support.

Fermez le trou avec le bouchon attaché.

1. Connectez le tuyau de vidange au siphon ou accrochez-le au rebord d'un évier avec la crosse de vidange.
2. Vérifiez que le tuyau ne forme pas de nœud ou de pliure.
3. Fixez le tuyau pour qu'il ne tombe pas quand l'appareil fonctionne.

Il ne faut en aucun cas accrocher le tuyau de vidange à une petite bassine.

Si vous devez rallonger le tuyau, utilisez un tuyau flexible de mêmes dimensions et serrez les raccords à l'aide de colliers de fixation pour tuyaux flexibles.

Touche "Marche/Arrêt"

Coton

Synthesiques

Deicat

Le sélecteur de programme se déplace progressivement par paliers sur prélaxage, lavage principal, rinçage et essorage. Chaque palier prend de quelques secondes à plusieurs minutes.

: option/Cuisson: dosage nécessaire

Programme	Syncope d'entéran	Type de l'orige/Romotopies	Charge matriellekg	L'endetrement et produits additifs				Options speciales		Sélectraudus d'essence d'essarge sur fin.	Sélectraudemoderaturation (°C)	Sélectora programme
				Eau du jour1	Assurpores	Lavage principal	Proteage	Charge Reduite	Arent-Cape Plaine
Colon avec prévaillage	22	Draps, nappes, sous-veterments, serviettes, chemis, etc., en colon réstant à l'usage et aux températures élevées, très sales	5,0	*	*	Oui	Oui	*	*	USO	Max. 95°	1
Synthèses avec prévaillage	23	Chemis, cotsages, bioues etc. en polyester (Dixion, Trava), polyamide (Perion, Aylon) ou en fibres mélangés option, de l'emploi à l'emploi mention des fabrices, etc.)	2,5	---	*	Oui	Oui	*	*	USO	Max. 60°	2
Desert avec prévaillage	24	Rééaux et tissus déciants (rotes, japes, chemis, cotsages, etc.) très sales.	1,5	---	*	Oui	Oui	---	*	850	Max. 40°	3
Colon	25	Draps, nappes, sous-veterments, serviettes, chemis, etc., en colon et lin. de l'emploi à l'emploi mention à l'emploi mention des fabrices	5,0	*	*	Oui	---	*	*	USO	Max. 95°	4
Colon count	26	Draps, nappes, sous-veterments, serviettes, chemis, etc., en colon et lin. l'emploi mention des fabrices	5,0	*	*	Oui	---	*	*	USO	Max. 60°	5
Synthèses	27	Chemis, cotsages, bioues, etc., en polyester (Dixon, Trevas), polyamide (Perion, Aylon) ou en fibres mélangés option, de l'emploi à l'emploi mention des fabrices	2,5	---	*	Oui	---	*	*	USO	Max. 60°	6
Tous testibles	28	Subjeetions ou variations de sport en cotton, polyester, polyamide ou fibres mobilières avec du colon, longement sales.	2,5	---	*	Oui	---	*	*	USO	Max. 60°	7
Desert	29	Rééaux et tissus déciants (côstumes, japes, chemis, cherries, etc.).	1,5	---	*	Oui	---	---	*	850	Max. 40°	8
Late	30	Sociétariat bingheps portant le langue publique vigne et cléotides invisibles en machine. Si l'emploi "Arent-Cape Plaine" est associée, ne pas lassa la brack trop longtemps dans l'air. Sais cycle d'essence.	1,0	---	*	Oui	---	---	*	USO	Max. 40°	9
Sole	31	Vouements en lin, solde, l'air et viscosse portant le label "l'avilin à la main". Si l'emploi "Arent-Cape Plaine" est associée, ne pas lassa la brack trop longtemps dans l'air. Sais cycle d'essence.	1,0	---	*	Oui	---	---	*	Max. 30°	10
Bingoage + Essurance	---	Ce programme parmet d'ajustes de l'amiellement et de l'assistance. Hors sauf d'une ansage long.	5,0	---	*	---	---	*	*	850	---
Essurance	---	Ce programme est sous d'une l'essence interne. Le cycle de l'essence avec le nettoque carter du programme "Coton".	5,0	---	---	---	---	---	---	850	---
Essurance courant	---	Ce programme est sous d'une l'essence const. Le cycle de l'essence seme meille que cels du programme "Laser".	1,5	---	---	---	---	---	---	USO	---
Visanga	---	Visanga unquiemant, sans cycle d'essence. Auton metheode pour l'entirea et programme Systèmesques. Étiquier et l'assaire et pour socr premautement le triage de la machine.	---	---	---	---	---	---	---	---	---	Y

DONNÉES SUR LA CONSOMMATION D'ENERGIE ET D'EAU

Programme	Sélecteur de température (°C)	Charge (kg)	Eau (l)	Énergie (kWh)	Durée du programme approx. (heures: minutes)
Coton	90	5,0	49	1,70	2:00
Coton	60	5,0	44	0,95	2:00
Coton	40	5,0	44	0,60	2:05
Synthétiques	60	2,5	55	0,80	1:30
Synthétiques	40	2,5	55	0,60	1:20
Délicat	40	1,5	60	0,60	0:45
Laine	40	1,0	60	0,45	0:40
Soie	30	1,0	60	0,30	0:40

Les programmes avec prélavage durent environ 15 minutes de plus que les programmes sans prélavage. Les données relatives à la consommation d'eau et d'énergie ont été mesurées dans les conditions normales prévues par la norme CEI 60456. Ces valeurs peuvent toutefois varier en fonction de la pression de l'eau, de la température de l'arrivée d'eau, de la charge et du type de linge.

VERSEZ Le detergent, FERMEZ le HUBLOT et selectionnez le programme

Versez le détergent comme décrit dans le tableau de programmes ou dans le chapitre "Détergent et produits additifs".

1. Ouvrez le robinet. 2. Amenez le sélecteur de programmes sur le programme désiré. 3. Amenez le sélecteur de température sur la température désirée. 4. Amenez le sélecteur de vitesse d'essorage sur la vitesse désirée. 5. Options spéciales 6. Vérifiez si la porte est bien fermée et démarrez le lave-linge en appuyant sur la touche "MARCHE/ARRÉT".

Touche "chargeréduite

• Réduit la consommation d'eau, en particulier lors du rinçage.
• Idéal pour le linge peu sale ou les petites charges (max. 3 kg).

Remarque: Réduisez la quantité de détergent.

Touche "arrêt cube pleine

• Le linge non essoré reste dans la dernière eau de rincage, permettant ainsi d'éviter la formation de faux plis et la décoloration du linge.
• Cette option est particulièrement conseillée pour les programmes "Synthétiques" ou "Délicat".
• Cette fonction convient parfaitement si vous désirez remettre l'essorage à plus tard, ou si vous pouvez vidanger uniquement.

Pour supprimer l'option "arrêt cuve pleine

• Appuyez à nouveau sur la touche "Arrêt Cuve Pleine" ; le programme se terminera automatiquement par le cycle d'essorage sélectionné pour le programme de lavage.

Si vous ne désirez pas essorer les vêtements, tournez le sélecteur de programme jusqu'au programme "Vidange".

Changement de programme

Permet de sélectionner un autre programme après le démarrage d'un cycle:

1. Arrêtez l'appareil en appuyant sur la touche "MARCHE/ARRET". 2. Sélectionnez le nouveau programme. 3. Démarrez le programme en appuyant sur la touche "MARCHE/ARRÉT".

Fin du programme

1. À la fin du programme, le sélecteur de programme retourne en position d'arrêt. 2. Attendez le déverrouillage de la porte (environ 1 minute) avant de sortir le linge. 3. Éteignez l'appareil, ouvrez la porte et sortez le linge. 4. Fermez le robinet d'eau et laissez la porte entrouverte pour permettre au tambour de sécher.

Niveau d'eau

Il peut ne pas être visible étant donné que le lave-linge a été optimisé pour limiter au minimum la consommation d'eau sans altérer la qualité du lavage.

- Controle de la vitesse d'essorage

La vitesse d'essorage peut être réduite automatiquement ou l'essorage annulé en cas de petites charges de linge très absorbant (par ex. peignoirs de bain, tapis de bain).

Ce contrôle évite la dépréciation du linge et de la machine, les vibrations excessives et le bruit dus à une charge déséquilibrée : le bruit augmente si la vitesse d'essorage est élevée.

BRUIT du moteur

Le bruit du nouveau moteur à commande électronique n'est pas le même que celui de votre ancienne machine.

Nettoyage du filtre

Pour assurer un parfait fonctionnement de la pompe, contrôlez le filtre régulièrement et nettoyez-le si besoin est.
