TBPI801 - Tensiomètre THOMSON - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Tensiomètre électronique à poignet
Marque	THOMSON
Modèle	TBPI801
Méthode de mesure	Oscillométrique
Affichage	LCD (date, heure, pression, pouls, indicateur IPD)
Alimentation	2 piles alcalines AAA (1,5 V x 2)
Autonomie des piles	Environ 250 opérations
Plages de mesure	Pression : 20-300 mmHg / Pouls : 40-200 puls./min
Précision	±3 mmHg (pression), ±5% (pouls)
Gonflage / Dégonflage	Micro pompe / Valve solénoïde électrique
Mémoire	85 mesures
Taille du brassard	13,6 à 19,5 cm de tour de poignet
Dimensions (L x l x H)	80 x 76 x 26 mm
Poids (avec piles)	Environ 130 g
Température	Fonctionnement : +10°C à +40°C / Stockage : -20°C à +50°C (humidité <85%)
Mise hors tension automatique	2 min 30 s
Détection d'arythmie	Oui (indicateur IPD)
Sécurité	Arrêt d'urgence si pression >300 mmHg, auto-extinction
Entretien et nettoyage	Chiffon sec, éviter solvants et abrasifs
Garantie	Voir document dédié au service après vente
Calibration	Recommandée tous les deux ans
Normes	EN1060-1/3/4, ANSI/AAMI SP10-1996, CE 0197, ISO 10105, 13485
Type de protection	BF

FOIRE AUX QUESTIONS - TBPI801 THOMSON

Comment installer les piles dans le tensiomètre THOMSON TBPI801 ?

Insérez deux piles alcalines AAA dans le compartiment situé à l'arrière de l'appareil en respectant les polarités + et -. Remplacez toutes les piles si l'indicateur de batterie faible apparaît.

Comment attacher correctement le brassard ?

Enroulez le brassard autour du poignet gauche, l'écran LCD côté paume. Le bord inférieur du brassard doit se trouver à environ 1 cm sous la paume. Ajustez sans trop serrer. Si nécessaire, utilisez le poignet droit.

Quelle position adopter pour une mesure fiable ?

Asseyez-vous confortablement, le bras au niveau du cœur. Placez le poignet à hauteur du cœur. Restez détendu et ne parlez pas pendant la mesure. Mesurez à la même heure chaque jour.

Comment régler l'horloge du tensiomètre ?

Maintenez enfoncé le bouton M jusqu'à ce que l'année clignote. Utilisez le bouton P pour ajuster, puis appuyez sur M pour passer au mois, jour, heure et minutes. Répétez l'opération pour chaque réglage.

Que signifie l'indicateur IPD qui apparaît parfois ?

L'indicateur IPD signale la détection d'un pouls irrégulier. Si l'intervalle entre deux pulsations est 5/3 fois plus long que la moyenne, l'indicateur s'affiche. Consultez un médecin si ce symbole apparaît fréquemment.

Comment effacer un enregistrement spécifique de la mémoire ?

Appuyez sur M pour afficher les enregistrements. Sélectionnez celui à effacer. Maintenez enfoncé P jusqu'à ce que "DEL" s'affiche, puis continuez d'appuyer jusqu'à trois bips. L'enregistrement est supprimé.

Que faire si le message d'erreur 'LLErr' s'affiche ?

Ce message indique une pression mesurée inférieure à 20 mmHg. Veuillez reprendre la mesure en vous assurant que le brassard est correctement positionné et que vous êtes détendu.

Quelle est la précision de mesure de ce tensiomètre ?

La précision est de ±3 mmHg pour la pression artérielle et de ±5% pour la fréquence du pouls, conformément aux normes EN1060 et ANSI/AAMI.

Comment nettoyer et entretenir l'appareil ?

Utilisez un chiffon sec et doux pour nettoyer l'appareil. N'utilisez jamais de solvants ou de produits abrasifs. Évitez les températures élevées, l'humidité excessive et la poussière. Retirez les piles si l'appareil n'est pas utilisé longtemps.

Quelle est la taille du brassard et est-il adapté à mon poignet ?

Le brassard convient aux poignets d'une circonférence de 13,6 cm à 19,5 cm. Assurez-vous que votre poignet est dans cette plage pour une mesure correcte.

MODE D'EMPLOI TBPI801 THOMSON

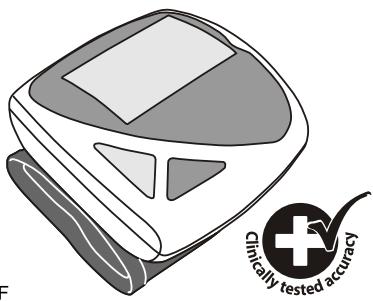

Électronique à poignet

Ajustement automatique de la mesure et du gonflage des brassards en fonction du niveau de détection du pouls

Détecttion d'arhythmie cardiaque

Type BF

Manuel d'utilisation modèle THOMSON TBPI-801W

ISO 10105

13485

Informations que vous devez avoir la première utilisation du produit.

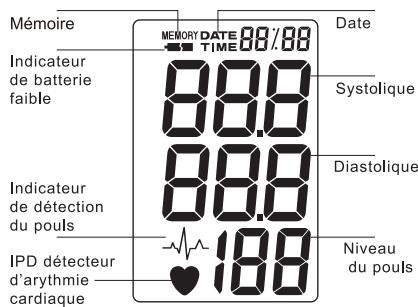

Explication de l'affichage sur l'écran LCD. 4

Préparation à l'utilisation du produit

Installer/remplacer les batteries. 5

Attacher le tensionnetre. 6

Position de l'appareil et du corps lors de la prise des mesures. 7

Effectuer des mesures

Initialiser l'horloge. 8

Mesurer la pression sanguine. 9

Détecteur d'un pouls irrégulier. 9

Enregistrement des données. 10

Effacement des données. 11

Entretien et maintenance. 12

Messages d'erreur. 14

Caractéristiques techniques de l'appareil............15

Attention

1. Consultez un professionnel de la santé pour vérifier le niveau de votre pression sanguine avant d'utiliser cet instrument.
2. Si l'appareil provoque le moindre inconfort durant l'utilisation, éteignez l'appareil immédiatement.
3. Tirez sur la bande velcro pour détacher l'appareil si la pression est supérieure à 300mmHg et s'il ne se dégonfle pas automatiquement.
4. Les performances de cet appareil peuvent être perturbées dans le cas où de graves arrhythmies comme des extrasystoles auriculaires ou ventriculaires, ou bien encore une fibrillation auriculaire se produit pendant les mesures.

Les mesures de la pression sanguine obtenues avec ce produit sont équivalentes à celles obtenues par une personne formée utilisant un tensiomètre/stéthoscope pendant une consultation médicale, dans les normes autorisées par

Sommaire

l'American National Standard, des sphygmomanomètres électroniques ou manuels.

Qu'est-ce que la pression sanguine?

Une force est créée par le cœur lorsque le ventricule ejecte avec puissance du sang dans les vaisseaux sanguins et à travers le système de distribution du corps. Une autre force est créée par les artères pour résister à cet afflux de sang. La pression sanguine est le résultat de ces deux forces.

Qu'est-ce que les pressions systoliques et diastoliques?

La pression systolique représente la pression la plus forte lors de la contraction du cœur. La pression diastolique est la pression la plus faible quand le cœur est au repos.

Est-ce que ma pression sanguine est normale?

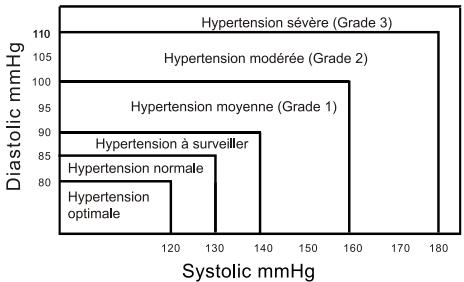

Reportez-vous au graphique ci-dessous représentant la classification de la pression sanguine par l'OMS (l'Organisation Mondiale de la Santé) pour l'évaluation de votre niveau de pression sanguine.

Informations que vous devriez

connaître avant l'utilisation de ce produit

Fluctuation et variation de la pression sanguine

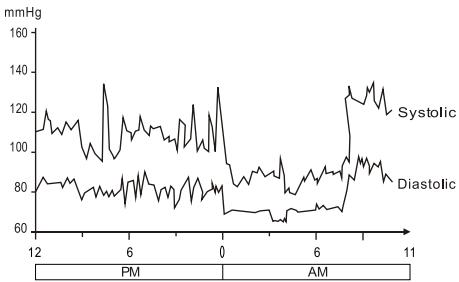

Le diagramme suivant représente les fluctuations possibles de la pression sanguine pour une période de 24h.

Suivent certains des facteurs influençant les mesures de la pression sanguine et peuvent entraîner des variations :

- Consommation d'alcool - baignade - respiration - forte conversation/dispute - exercice physique - déplacement - fumer - prise de médicaments - stress - alimentation - changement de température - angoisse, etc.

Le brassard a ete concu pour les poignets d'une taille comprise entre 13,6cm et 19,5cm.

Contenu du produit

1. Appareil tensiomètre
2. Piles (2xAAA)
3. Mode d'emploi
4. Informations sur la garantie
5. Pochette de protection

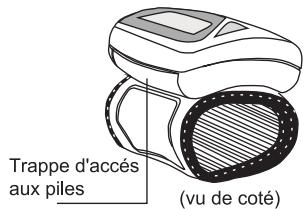

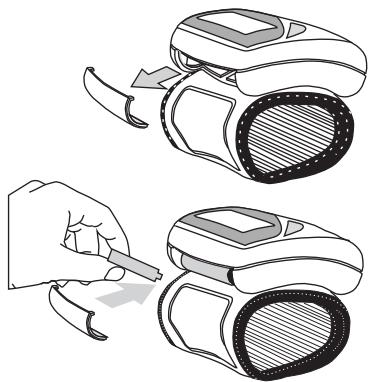

Installer/remplacer les piles

1. Insérer les piles dans le compartiment prévu à cet effet en accord avec les signes "+" et "-".
2. Remplacer toutes les piles si l'indicateur de batterie faible apparait sur l'écran d'affichage.

A Noter

Enlever les piles si le produit n'est pas utilisé pendant longtemps. Il est recommandé que le même type de piles alcalines soit utilisé pour éviter une incompatibilité des piles.

Attacher le brassard

1. Attacher le brassard du tensiomètre autour du poignet gauche, l'écran LCD du côté de la paume de la main.

1. Attachez le brassard. Soyez sûr que cela n'est pas trop serré. Le bas du bracelet doit se trouver environ 1 cm au-dessous de la paume de la main.

1. S'il n'est pas possible d'effectuer les mesures avec le bras gauche, attachez le brassard au bras droit comme montré sur le dessin

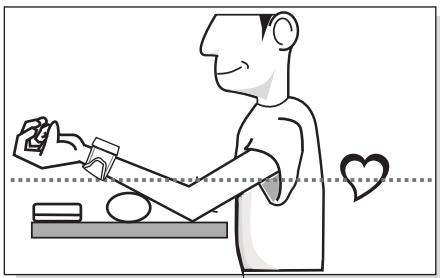

Position du corps pour la mesure :

1. Asseyez-vous confortablement et assurez-vous que l'endroit où la mesure est effectuée est au niveau du cœur. Relaxez-vous et effectuez les mesures dans une position naturelle.

1. Mesurez et enregistrez la pression sanguine à la même heure chaque jour pour établir un schéma de votre pression artérielle.

Important

N'effectuez aucun changement dans vos traitements selon les résultats obtenus. L'évaluation des résultats et les décisions quant à un traitement en conséquence peuvent être effectuées que par un professionnel de la santé.

1. Mise en route de l'horloge

Pressez et maintenez la pression sur le bouton « M ». L'écran affichera une année clignotante.

Appuyez sur le bouton « P » pour ajuster l'année quand elle clignote.

Puis pressez de nouveau sur le bouton « M », le "mois" devrait apparaître. Appuyez sur le bouton « P » pour ajuster le "mois" quand il clignote. De la même façon, le "jour", l'"heure" et les "minutes" suivront en appuyant successivement sur les boutons « M » et « P » quand les données préexistantes clignoteront.

2. Mesurer la pression sanguine

Appuyez puis relâchez le bouton «P» pour commencer les mesures automatiquement.

Affichage monté en mesur initial pression alarme

Quand les mesures ont été effectuées, l'écran LCD affichera les mesures du niveau de la pression sanguine et le pouls. Pressez le bouton P pour éteindre l'appareil, sinon celui-ci s'éteindra automatiquement après 2 minutes 30 secondes.

1. Détection d'arhythmie cardiaque (IPD) L'appareil peut détecter un pouls irrégulier dont la définition est un intervalle entre chaque pouls 5/3 fois plus long que l'intervalle moyen observé durant les précédentes mesures. L'indicateur IPD apparaitra lorsque trois pouls irréguliers (tel que définis ci-dessus) seront détectés lors de la mesure. Si l'indicateur

L'indicateur IPD apparait de façon fréquente et régulière lors des mesures, merci de consulter un spécialiste.

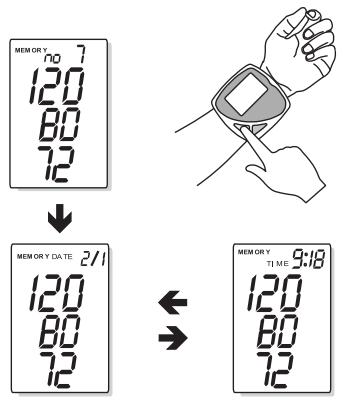

4. Utilisation de la mémoire

4.1 appuyez puis relâchez le bouton «M» pour faire apparaître le dernier enregistrement. L'écran LCD affichera la pression mesurée précédemment, sa date et l'heure de prise de mesure.

4.2 appuyez sur le bouton «M» pour faire apparaitre les données enregistrées précédemment 4.2 appuyez sur le bouton «M» pour faire apparaître les données enregistrées précédemment

5. Effacer les enregistrements

Vous pouvez effacer un ou tous les enregistrements

Pour effacer un enregistrement

Étape 1: appuyez et relâchez le bouton «M» pour faire apparaitre les enregistrements. Appuyez et relâchez le bouton «M» jusqu'à faire apparaitre l'enregistrement que vous souhaitez effacer.

Etape 2: appuyez sur le bouton «P» jusqu'à ce que "DEL" s'affiche sur l'écran

Étape 3: appuyez et maintenez la pression sur le bouton «P». Après trois bips, l'enregistrement choisi est supprimé

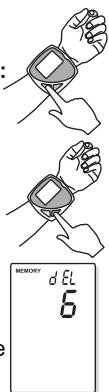

Pour effacer tous les enregistrements:

Suivez les étapes 1 et 2 ci-dessus

Étape 3: appuyez sur le bouton «M» de nouveau et “DEL ALL” apparaitra sur l'écran

Étape 4: appuyez et maintenez la pression sur le bouton «P». Après 3 bips, tous les enregistrements seront effacés.

Entretien et maintenance

Ne faites pas tomber l'appareil. Il n'est pas à l'épréuve des chocs.
Ne pas modifier ou démonter l'appareil ou le brassard.
Ne tordez pas le brassard.
Utilisez un chiffon sec et doux pour nettoyer le corps de l'appareil.

Entretien et maintenance

N'utilisez pas d'abrasifs, ni de produits nettoyants décapant, comme les diluants ou ceux contenant du benzène.
Gardez l'appareil dans un endroit approprié. Evitez les températures élevées, un contact direct avec le soleil, une trop forts humidité et la poussière.
Retireez les piles si l'appareil n'est pas utilisé pendant une longue période.
N'appuyez pas sur le bouton «P» si le brassard n'a pas été correctement enroulé autour du poignet.

Messages d'erreur

Message	Correction
LLErr	La pression mesurée était inférieure à 20mmHg. Veuillez reprendre votre tension.
UUErr	La pression mesurée était supérieure à 300mmHg. Veuillez reprendre votre tension.
PErr	Erreur de pompage. S'il vous plait vérifie le brassard et essayez de nouveau.
rERrr	La pression ne peut être prise à cause du bruit émis par le signal. Veuillez reprendre votre tension.
HI	La pression dans le brassard est supérieur à 300mmHg. Veuillez rerendre votre tension.
OR No display on the LCD Screen	Batterie faible; vérifie et remplacez les 4 piles si nécessaire.

Principales caractéristiques techniques

Afficheur	LCD
Méthode de mesure	Oscillométrique
Source	2 piles alcaline types
d'alimentation	« AAA » (1,5Vx2)
Plages de mesures	20~300mmHg,40~200 pulsations/minute
Precision de mesure	±3 mmHg pour la tension arterielle,±5% pour le pouls
Gonflage	micro pompe
Dégonflage	valve solénoïde électrique
Mémoires	85 mesures
Afficheur	LCD (année /date/heure /pression/pouls et IPD)
Indicateur de piles faibles	oui
Mise hors tension automatique	2 minutes 30s sansutilisation
Durée de vie despilees	à peu pris 250 opérations
Température defonctionnement	+10°C ~ +40°C;humidité <85%
Température destockage	-20°C ~ +50°C;humidité <85%
Taille du brassard	13,6cm ~ 19,5cm
Dimensions	80 (L)x76 (P)x26 (H) mm
Poids	à peu pris 130g(avec les piles)
En conformité avec EN1060-1, EN1060-3, EN1060-4et ANSI/AAMISP10A-1996.
Les exigences relatives à la directive européenene93/42 du 14 Juin 1993 relatives aux dispositielfsmédicaux de la classe liant ont été respectées et sont matériélés par le marquage CE 0197.
Les caractéristiques techniques peuvent être modifiées sans notification préalable.Une calibration de cet apparéil est recommendé tous les deux ans en cas d'utilisation intenseGarantie : voir le document dédié au service après vente
